Обзор линейно-интерактивного ИБП Ippon Back Comfo Pro II 1050 с большим количеством выходных розеток

Новая линейка источников бесперебойного питания Ippon Back Comfo Pro II предназначена для обеспечения бесперебойной работы персональных компьютеров и графических станций, периферийной компьютерной техники, а также телекоммуникационного оборудования.

В нее входят три недорогих линейно-интерактивных ИБП с максимальной мощностью нагрузки 1050 В·А / 600 Вт, 850 В·А / 480 Вт и 650 В·А / 360 Вт.

Розничные предложения Ippon Back Comfo Pro II 1050
Розничные предложения Ippon Back Comfo Pro II 850
Розничные предложения Ippon Back Comfo Pro II 650

Мы рассмотрим старшую модель Ippon Back Comfo Pro II 1050.

Описание

Для всей линейки заявлено:

  • выходное напряжение в виде модифицированной синусоиды,
  • наличие AVR (Auto Voltage Regulation),
  • защита от всплесков, перегрузок и коротких замыканий,
  • светодиодная индикация состояния,
  • функция холодного старта,
  • коммуникационный порт USB.

Количество выходных розеток у всех моделей линейки одинаковое: восемь типа CEE7/4 (или Schuko, с двумя боковыми плоскими контактами защитного заземления). Шесть из них подключены к инвертору/AVR и обеспечены бесперебойным питанием, еще две имеют только фильтрацию скачков напряжения в сети.

Кабель для подключения к сети переменного тока у всех трех моделей несъемный.

О чем не сказано прямо:

  • о совместимости с нагрузками, источники питания которых имеют активную коррекцию фактора мощности (Active PFC),
  • о поддержке стандарта Smart Battery.

Параметры и комплектация

В таблице представлены заявленные характеристики рассматриваемой модели, взятые из руководства пользователя и из русскоязычного раздела сайта производителя.

Входное напряжение (номинальное) 220 В
Диапазон входного напряжения 165—290 В
Частота входного напряжения 45—65 Гц
Выходная мощность 1050 В·А / 600 Вт
Выходное напряжение (номинальное) 220 В ±10%
Частота выходного напряжения 50 или 60 Гц ±1 Гц
Автоматическая регулировка напряжения (AVR) если Uвх > 242 В, то Uвых = 0,85 × Uвх
если Uвх < 198 В, то Uвых = 1,18 × Uвх
Форма выходного сигнала при работе от батарей модифицированная синусоида
Время работы от батареи на нагрузку 30% — 6 минут
50% — 2 минуты
70% — 1 минута
100% — 1 секунда
Время переключения типовое 2-6 мс, макс. 10 мс
Функция запуска оборудования без подключения к электросети (холодный старт) есть
Тип, напряжение и емкость батареи свинцово-кислотная необслуживаемая
1 × 12 В, 9 А·ч
Возможность подключения дополнительной батареи нет
Максимальный ток заряда н/д
Типовое время заряда 4 часа до 90%
КПД в линейном режиме >95%
в режиме AVR >88%
Звуковая сигнализация есть (отключается в программе Winpower)
Фильтрация импульсных помех есть
Перегрузочная способность в линейном режиме >110% выключится в течение 5 минут
>120% выключится немедленно
Перегрузочная способность в режиме работы от батареи >110% выключится через 5 с
>120% выключится немедленно
Выходные разъемы 6 × CEE7/4 (Schuko) с батарейной поддержкой
2 × CEE7/4 (Schuko) с защитой
Дополнительные разъемы нет
Интерфейс USB
Защита линий передачи данных нет
Размеры (Ш×Д×В) 125×254×150 мм
Вес нетто/брутто 5,65 / 6,09 кг
Шум < 40 дБ
Условия работы влажность 0—90% (без конденсации)
температура от 0 до +40 °C
Стандартная гарантия 2 года (на батареи 1 год)
Описание на сайте производителя ippon.ru

Надо сказать, что перечень характеристик вполне исчерпывающий.

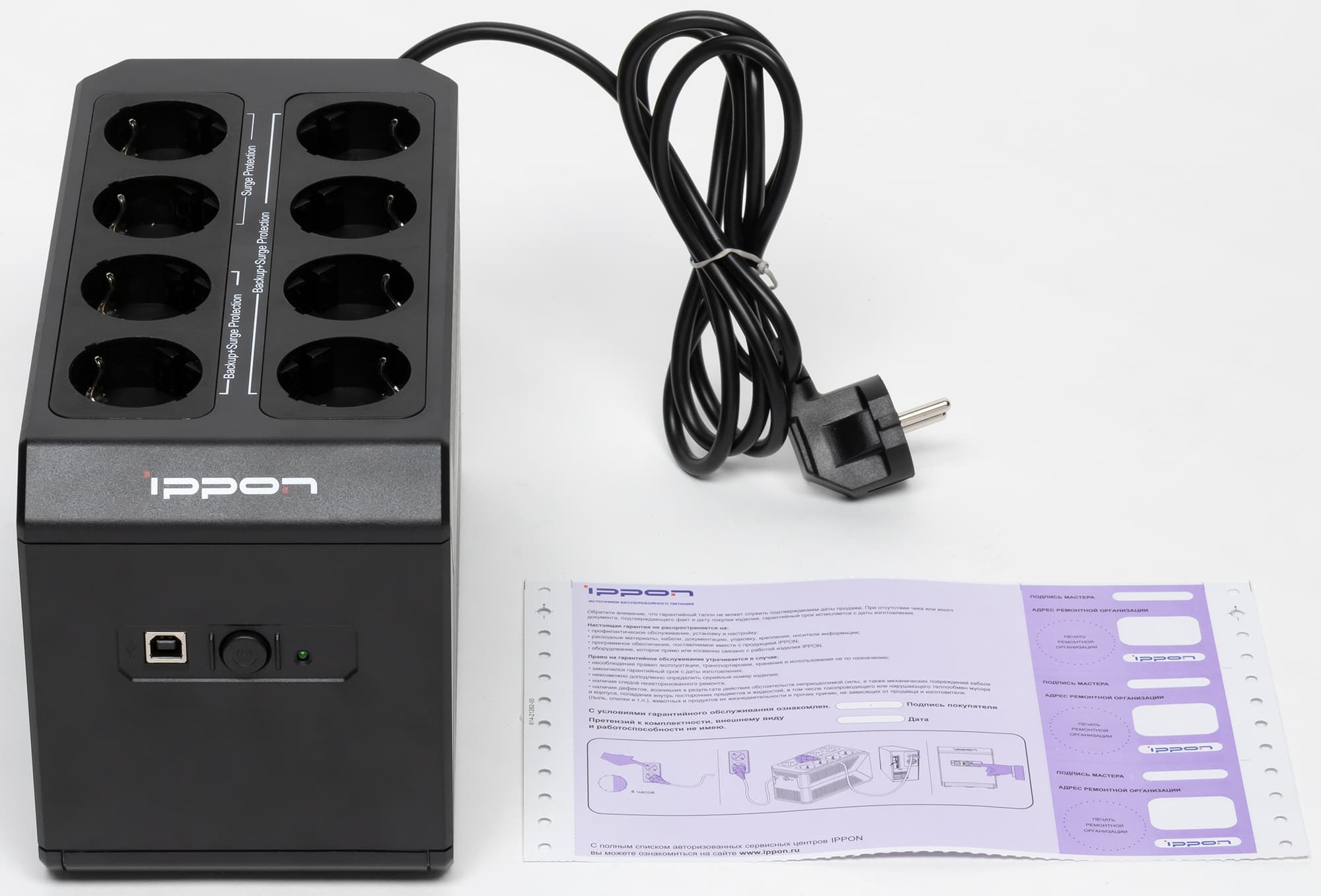

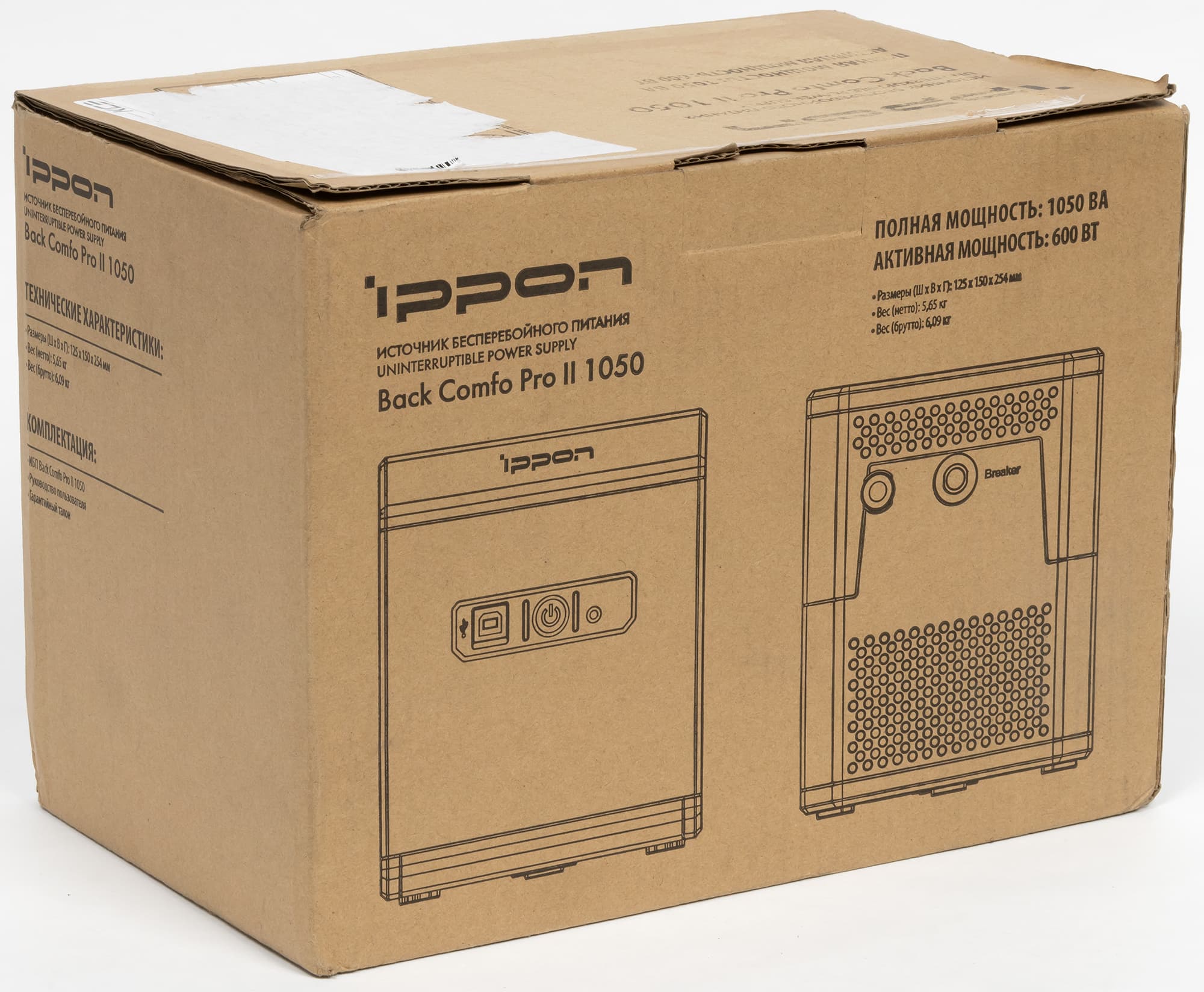

ИБП поставляется в коробке из обычного картона, в комплекте, кроме самого источника, лишь инструкция на русском языке и гарантийный талон. ПО для мониторинга и управления предлагается скачивать с официального сайта самостоятельно.

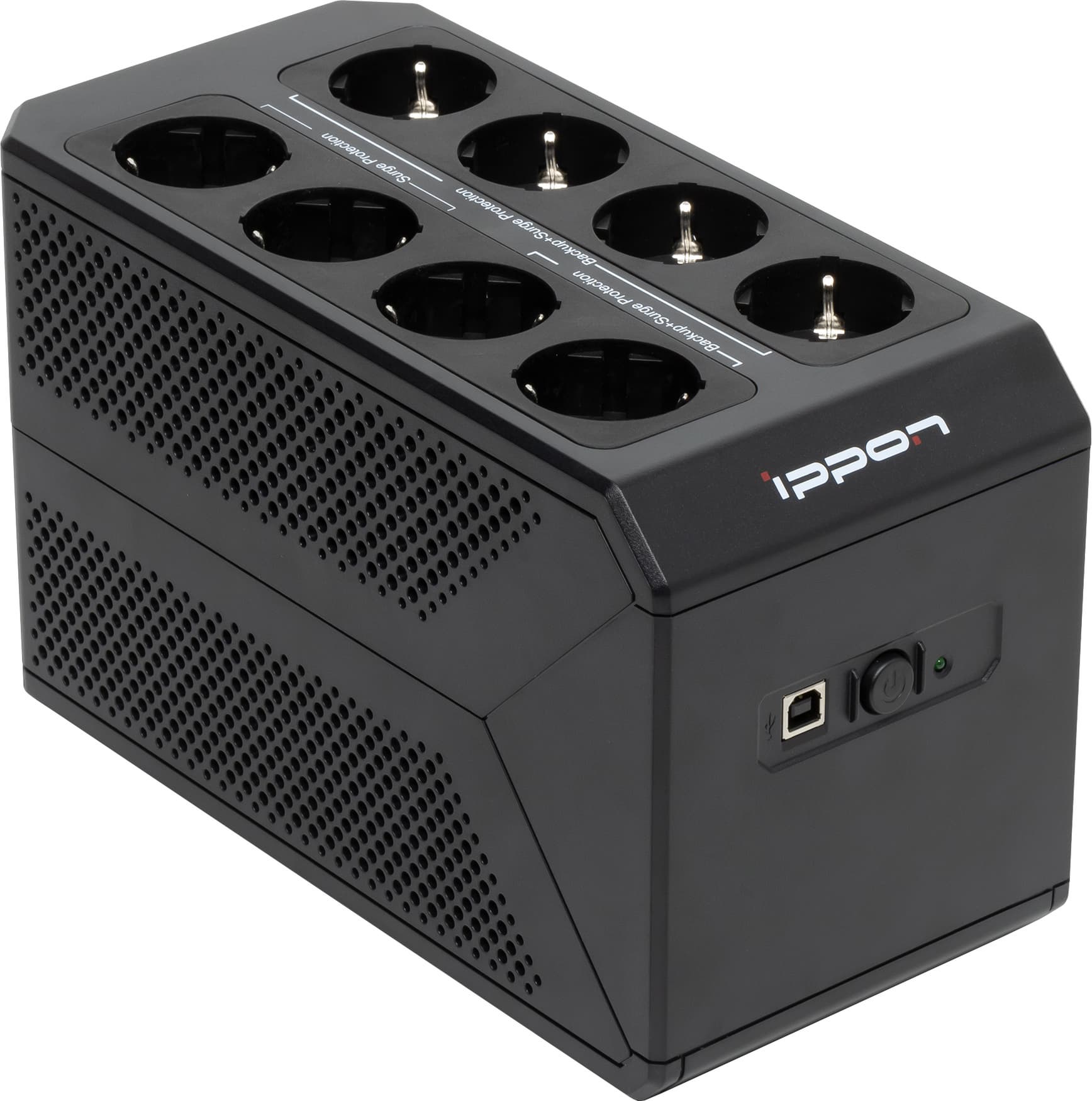

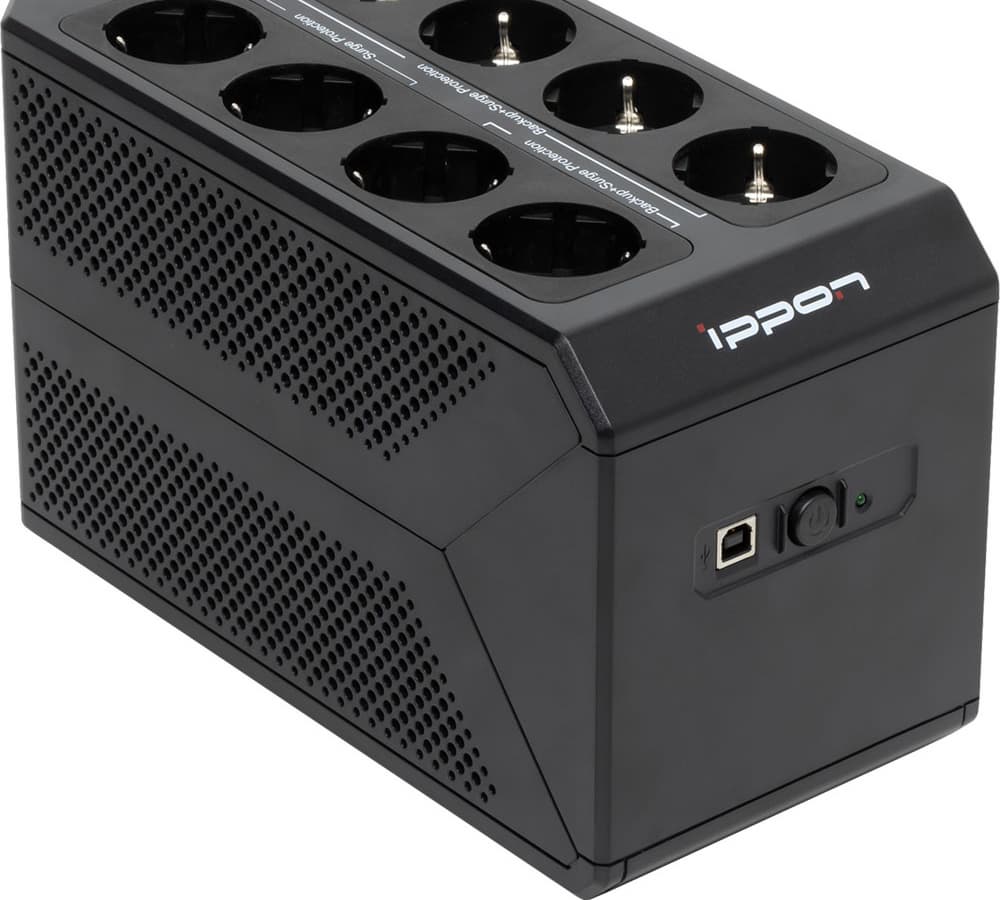

Внешний вид и органы управления

Корпус целиком выполнен из пластика матового черного цвета — отсутствие металлических внешних деталей и шасси стало уже стандартом для недорогих ИБП, причем нередко и более мощных.

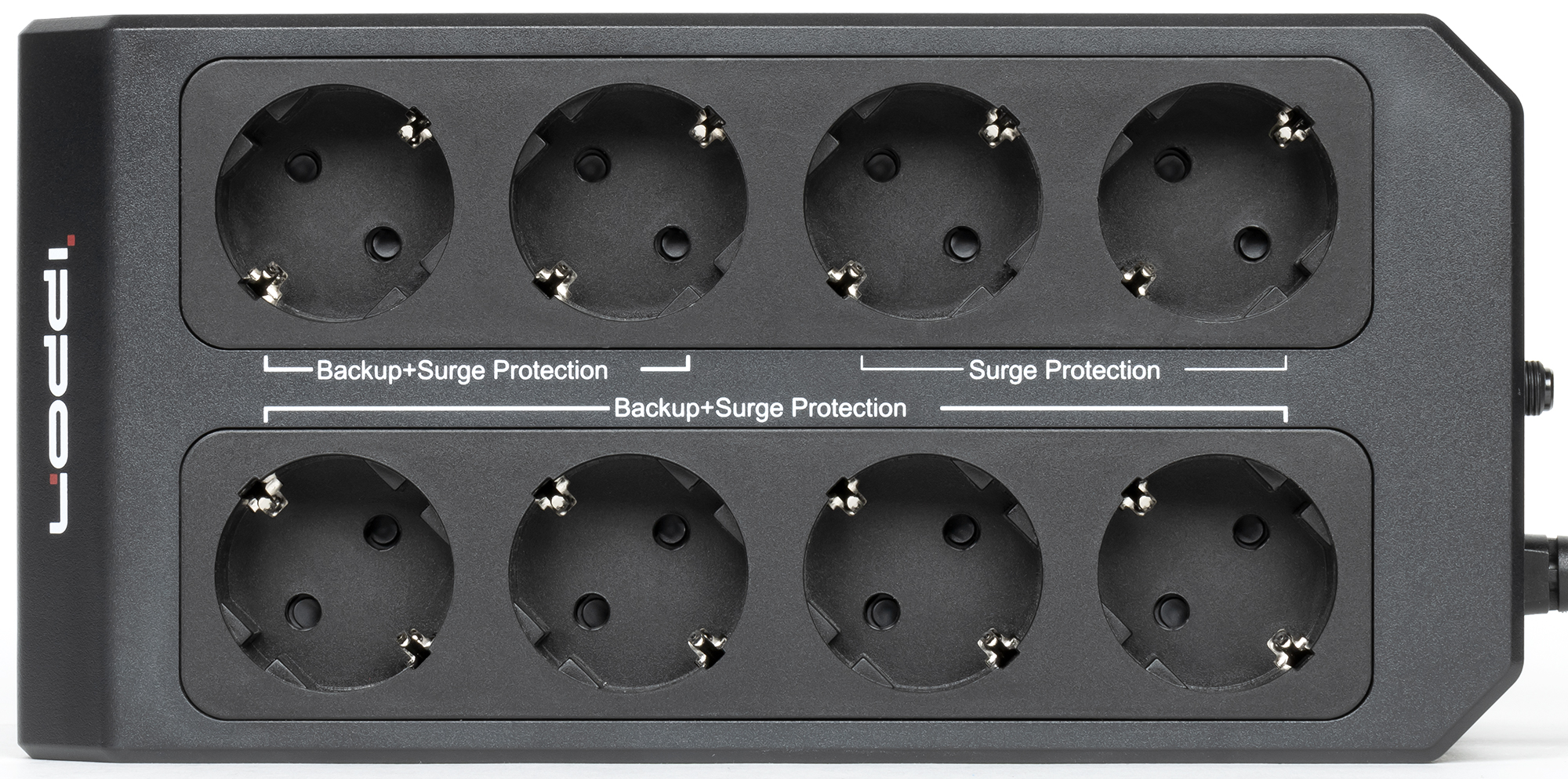

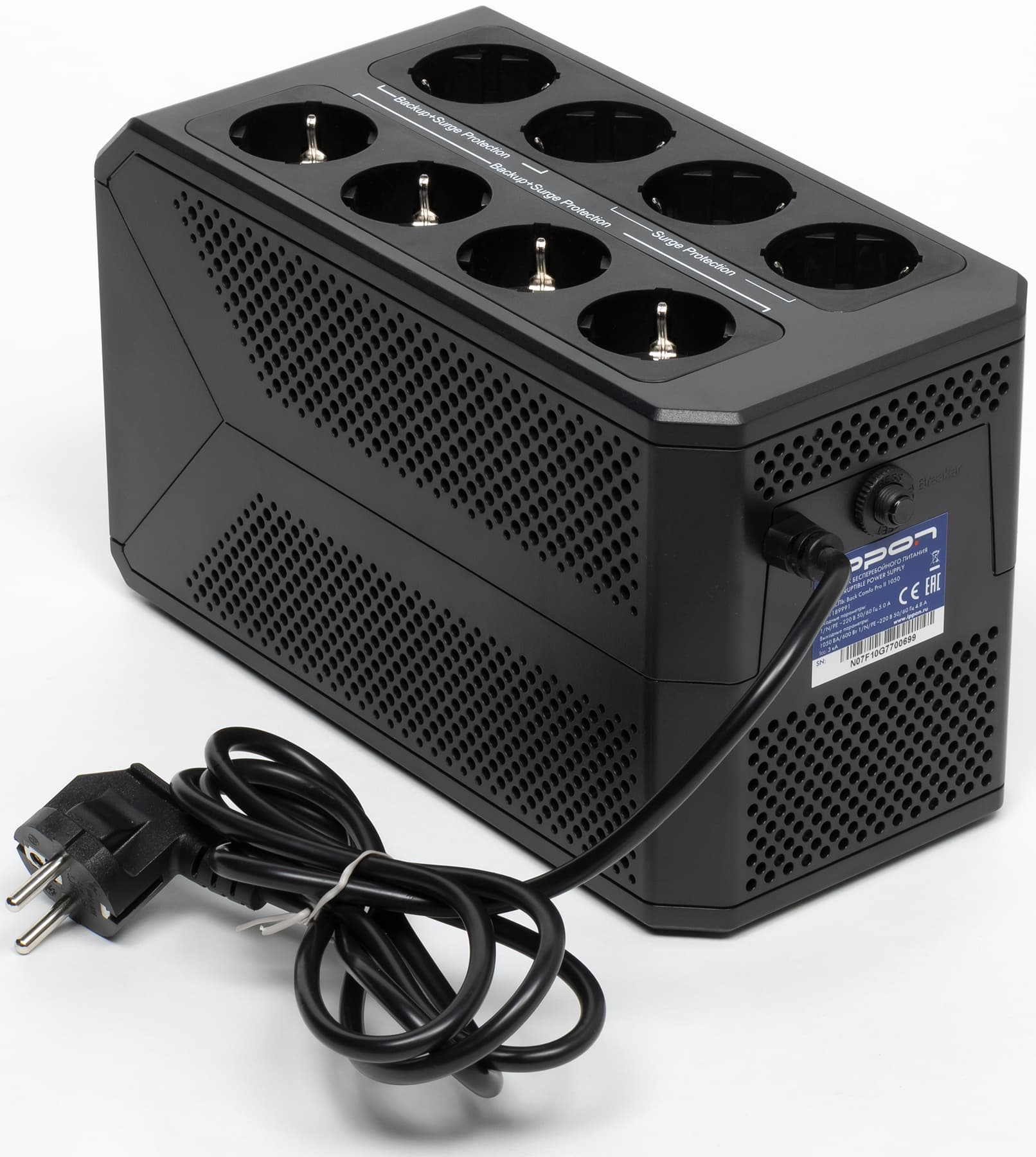

Выходные розетки расположены не сзади, как у большинства аналогов (включая и многие модели Ippon), а «на спине», то есть на верхней крышке. Это не уникальное решение, однако встречается относительно редко, хотя позволяет разместить существенно большее количество розеток, да и добираться до них удобнее как при настольной, так и при напольной установке источника.

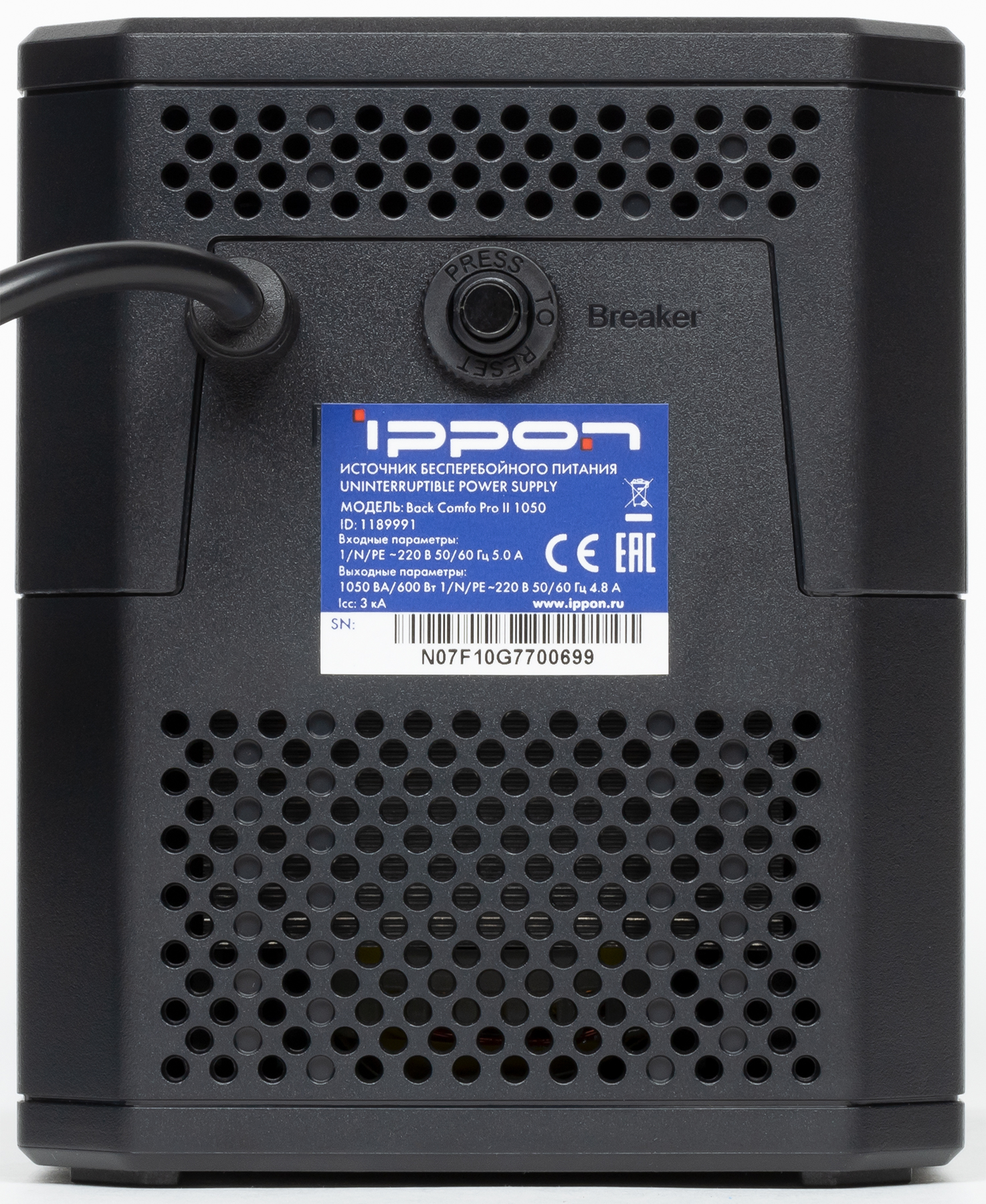

Соответственно задняя стенка практически пустая, из нее лишь выходит кабель для подключения к сети переменного тока (длина 1,6 м, отверстие снабжено защитой от перетирания), а еще имеется шток автоматического предохранителя и наклейка с информацией, включая серийный номер.

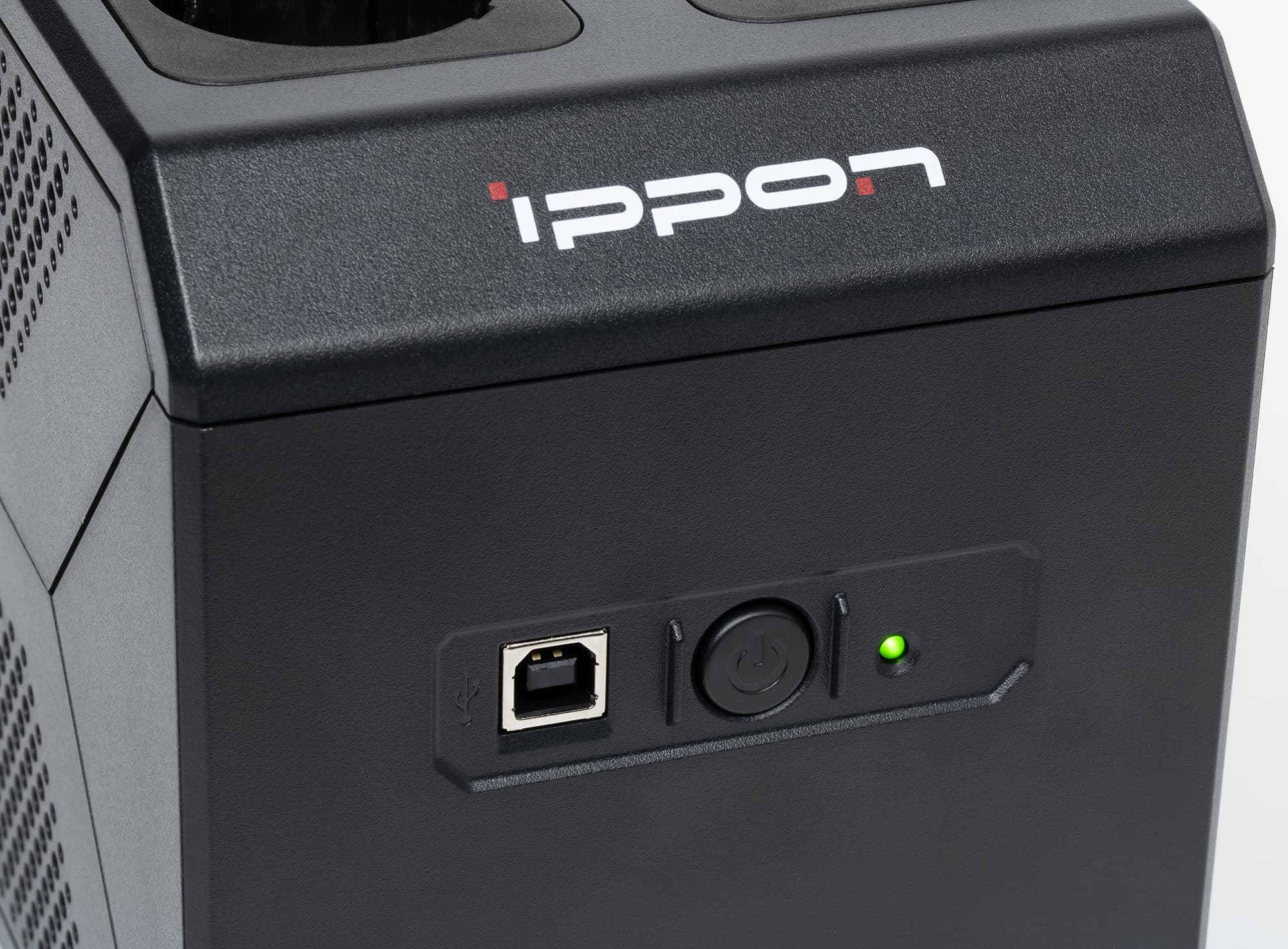

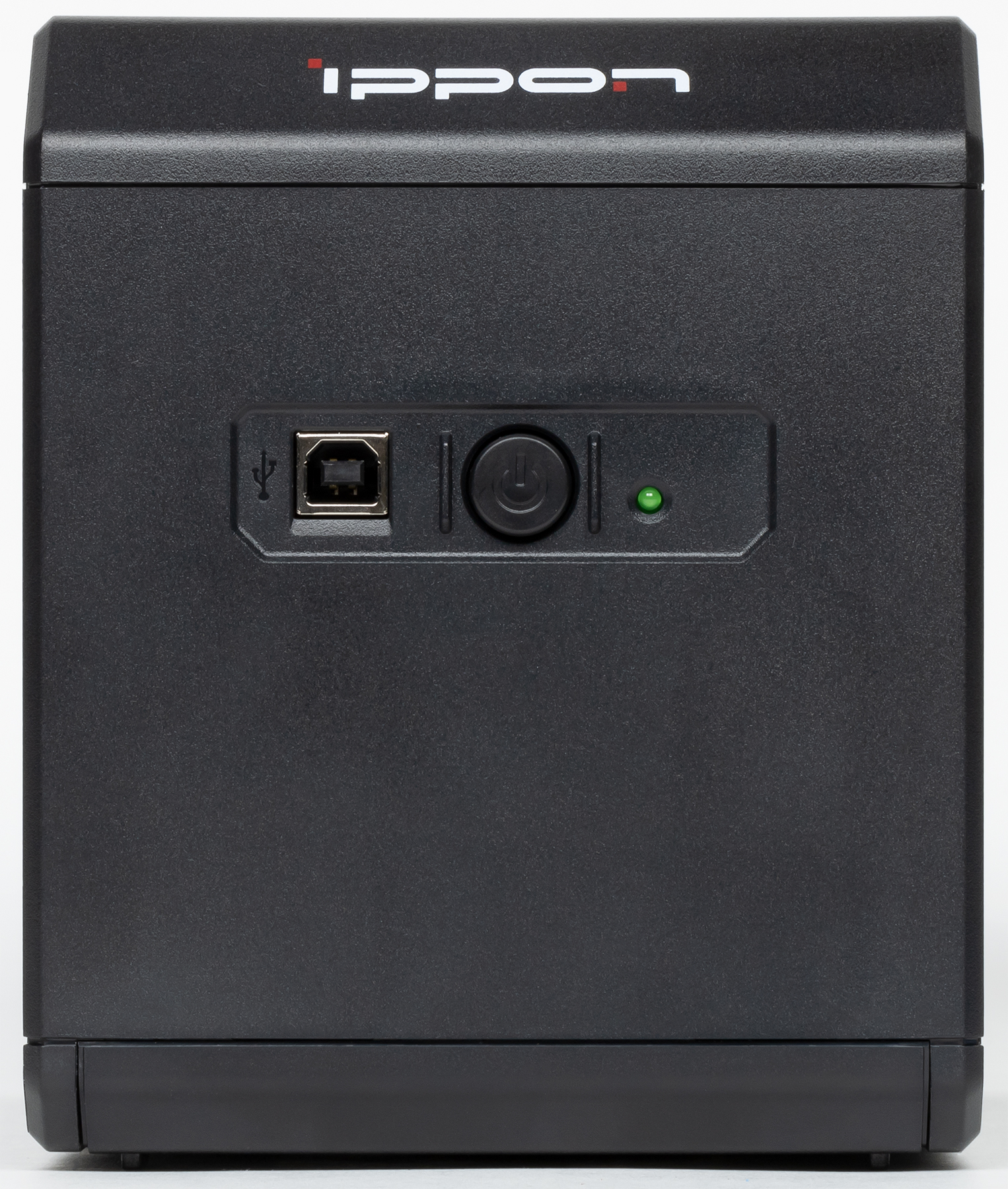

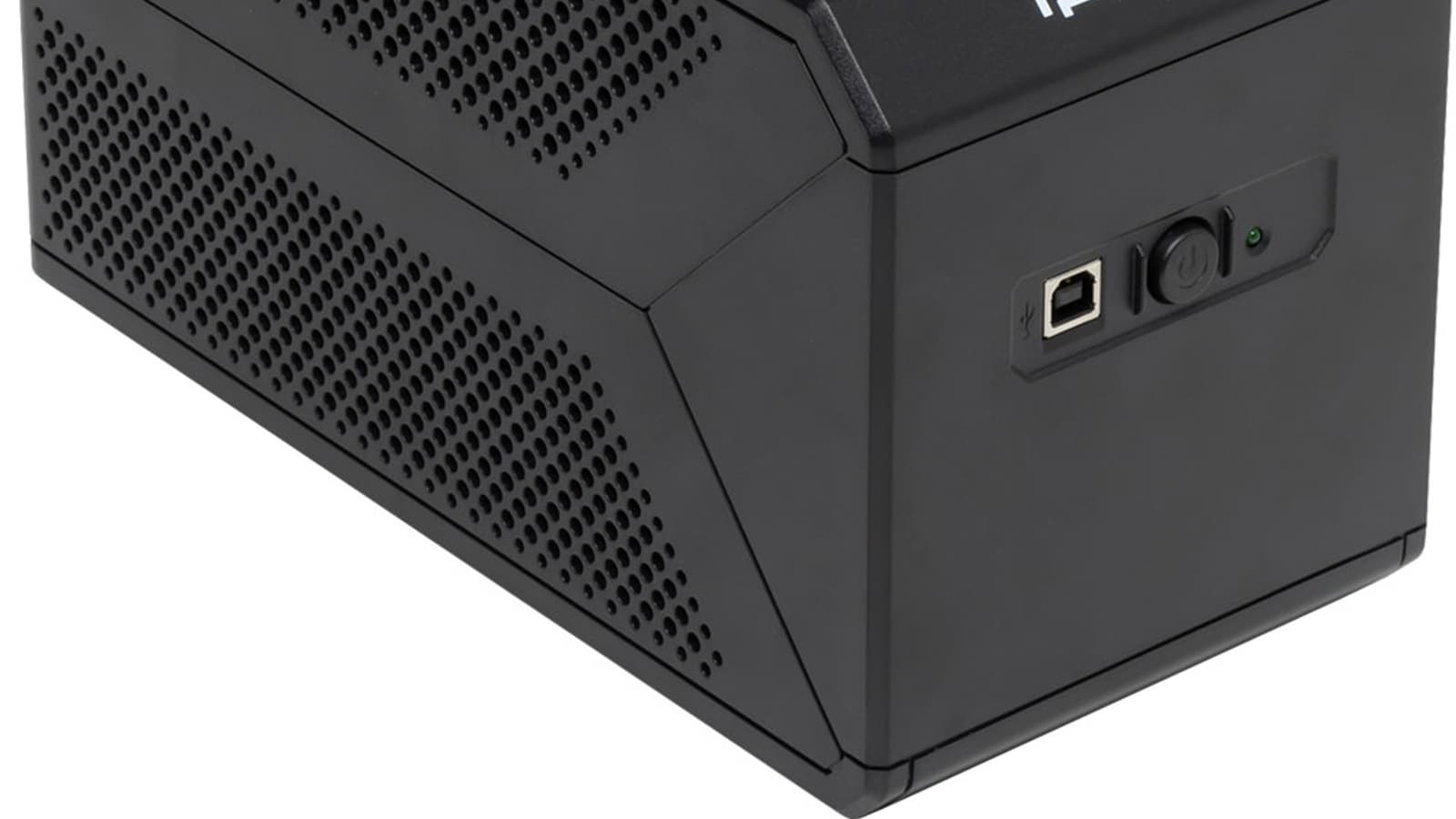

На лицевой панели органов минимальное количество: кнопка Power, единственный индикатор — зеленый светодиод (он горит непрерывно при питании от сети и мигает во время работы от батарей), а также разъем USB-B. По нашему мнению, этот порт все же лучше размещать на задней стенке: торчащий вперед USB-кабель легче случайно задеть и выдернуть или даже повредить, чем если бы он выходил сзади, а подключать или отключать его приходится редко.

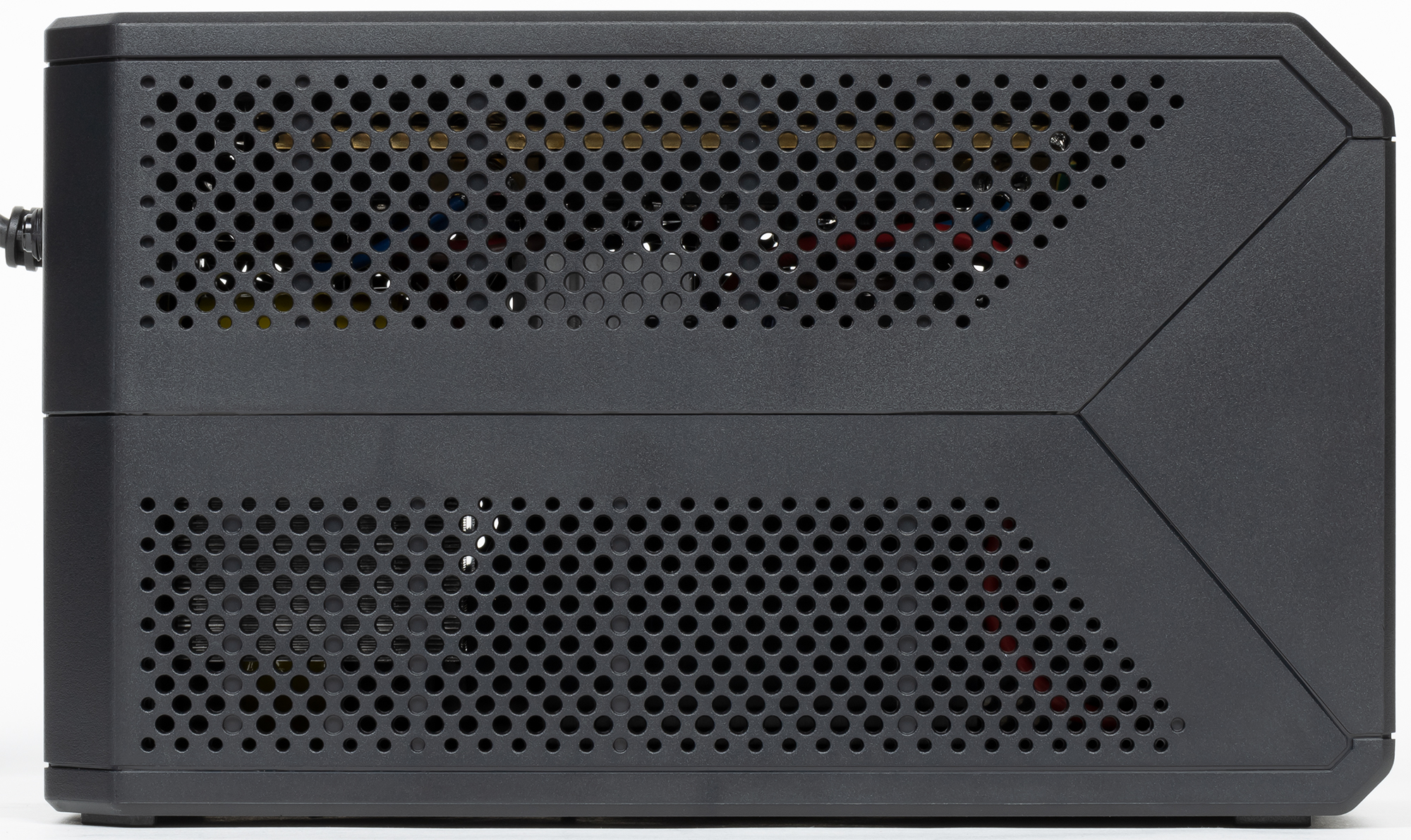

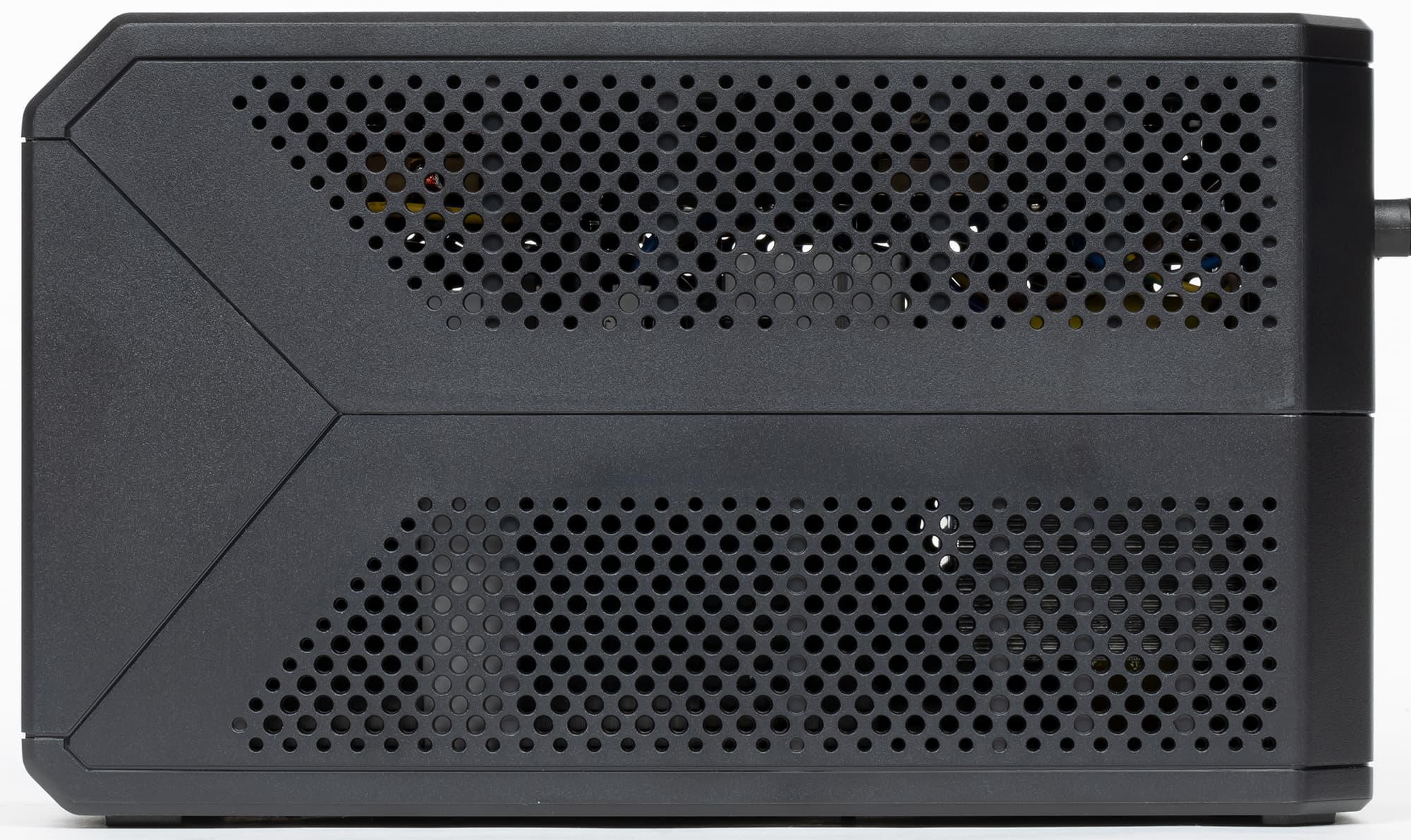

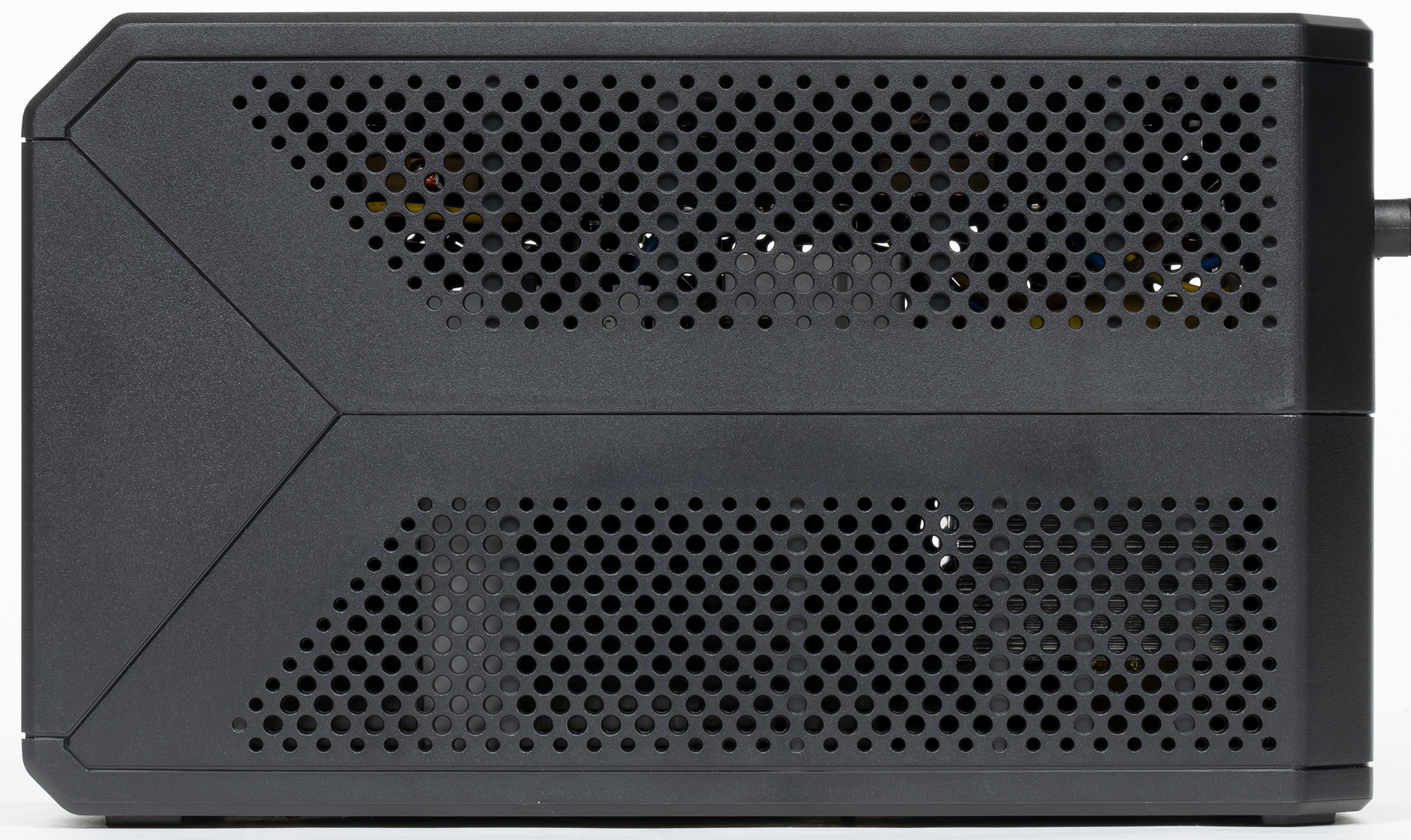

Вентиляционные отверстия имеются на боковых и задней плоскостях, охлаждение у моделей линейки пассивное, без вентилятора.

Ножки есть, но «условные» — четыре небольших выступа на днище (подобное скорее является правилом, чем исключением). Снизу находится и крышка батарейного отсека.

Внутреннее устройство

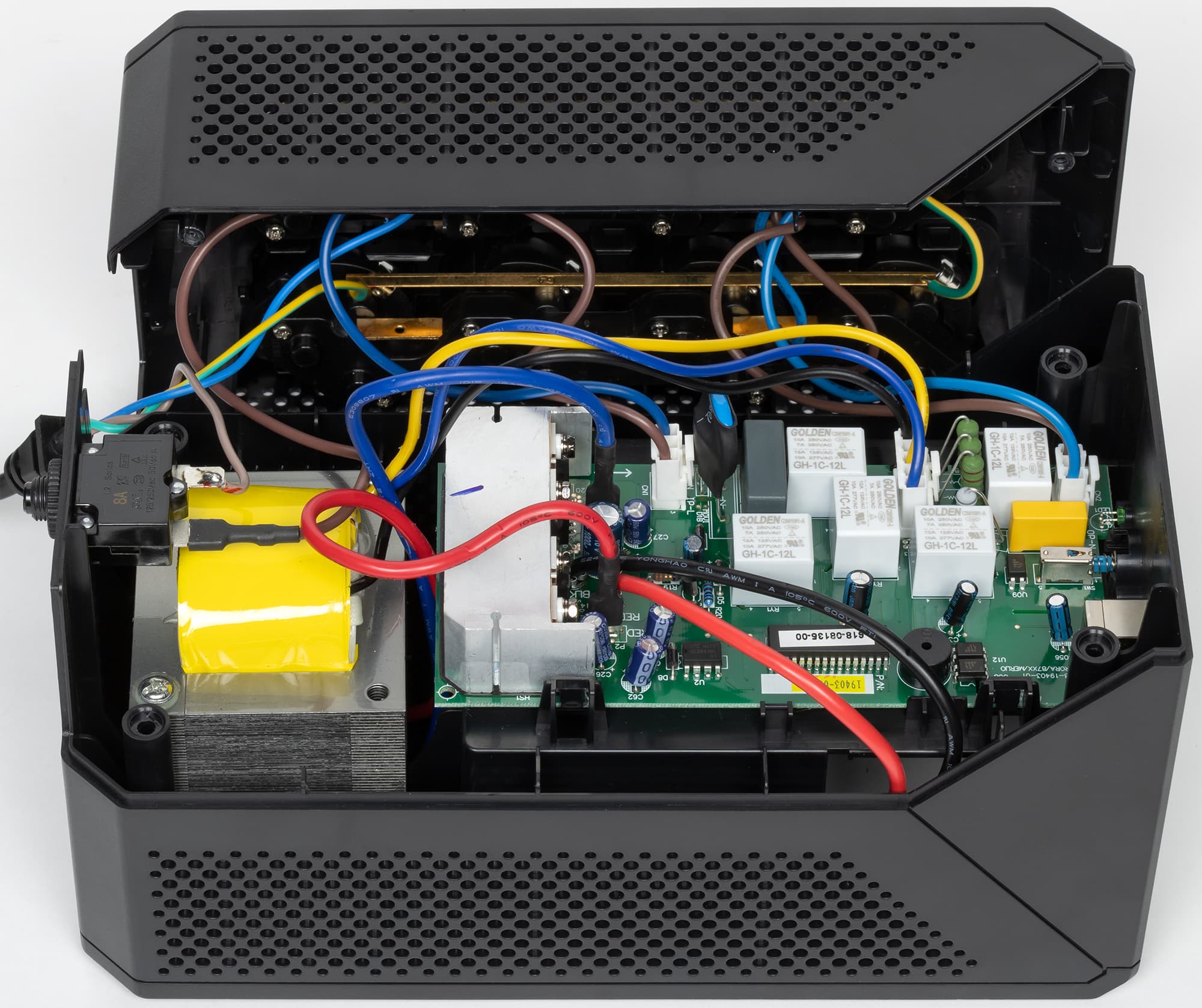

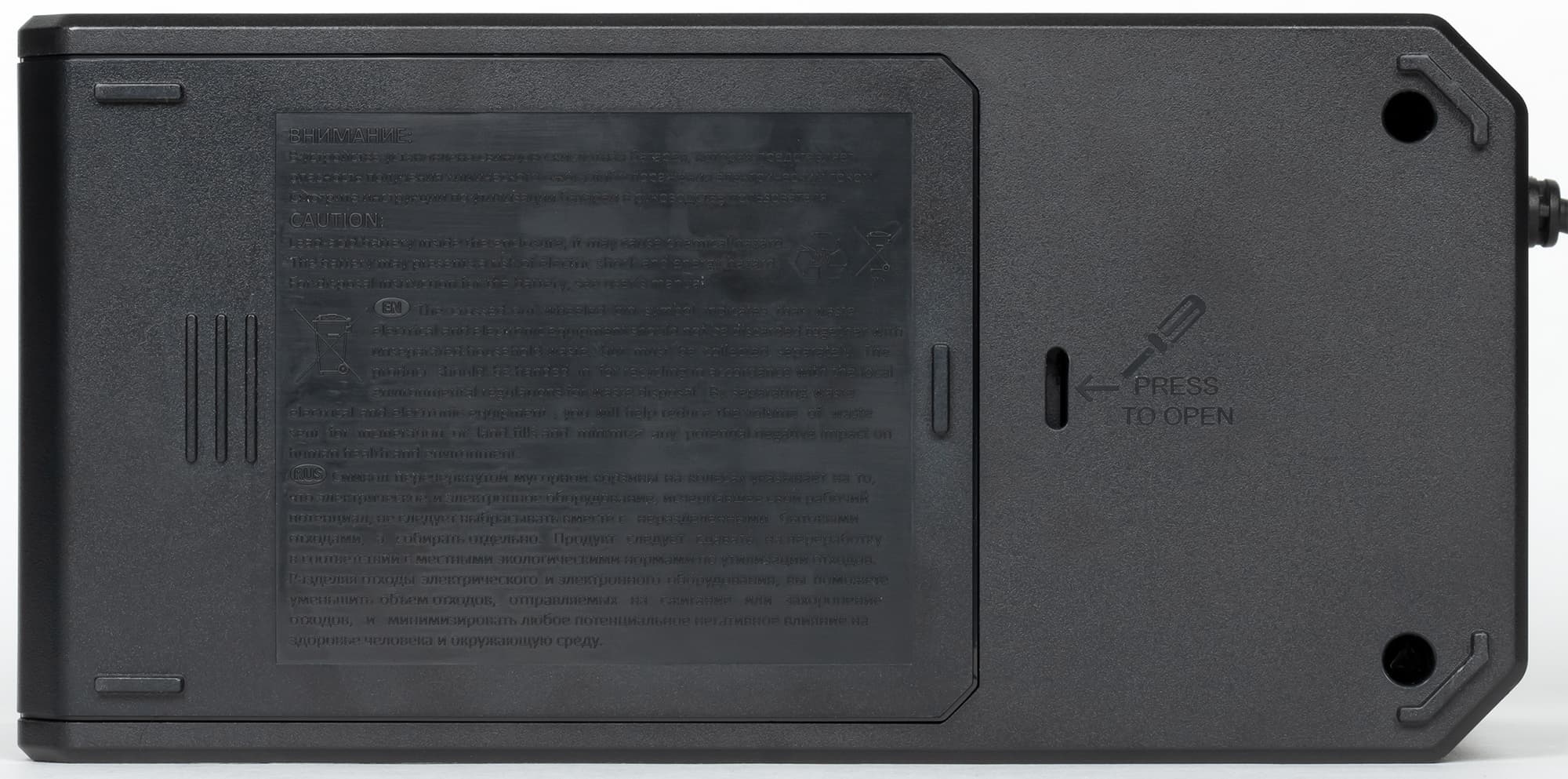

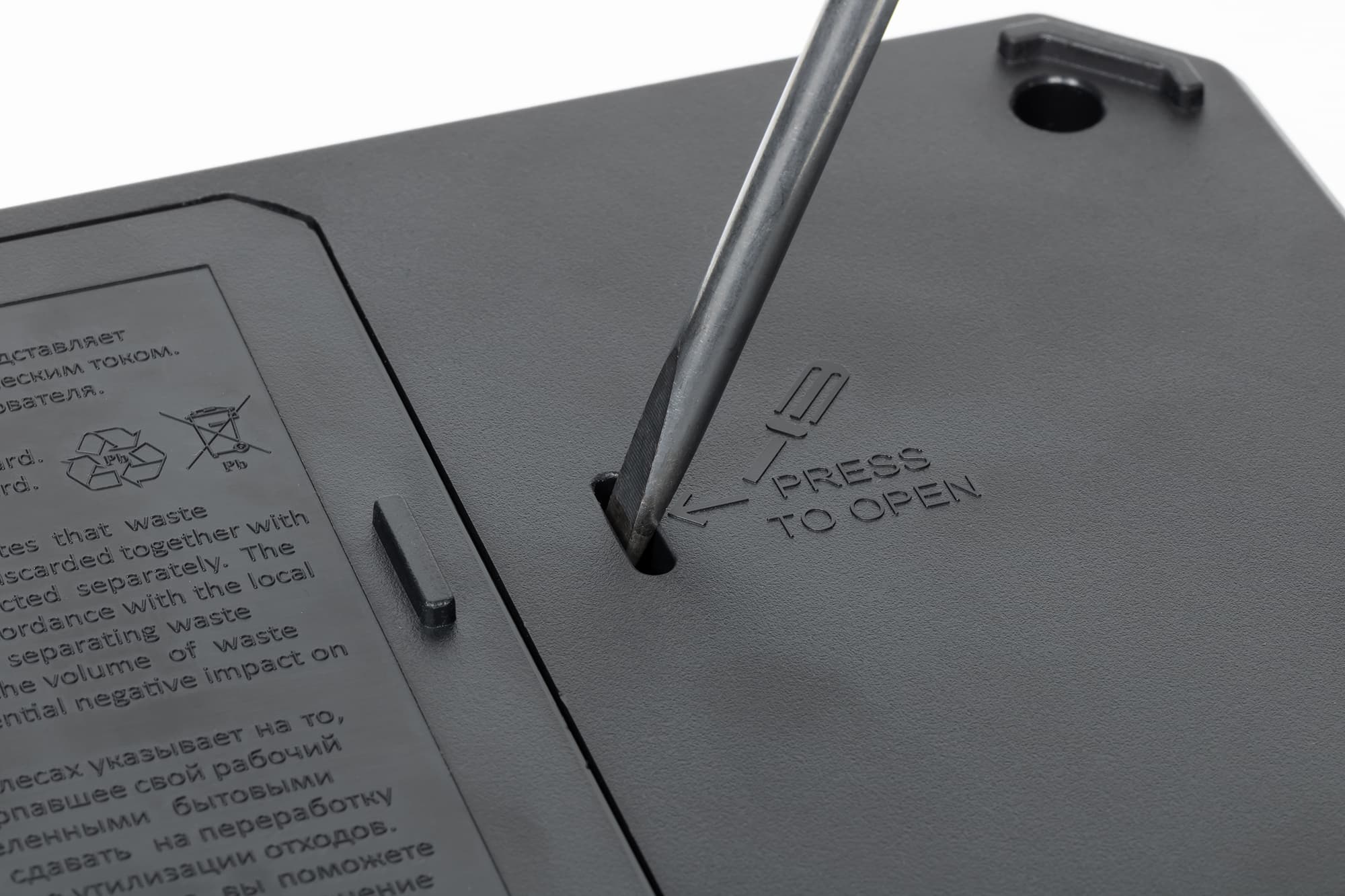

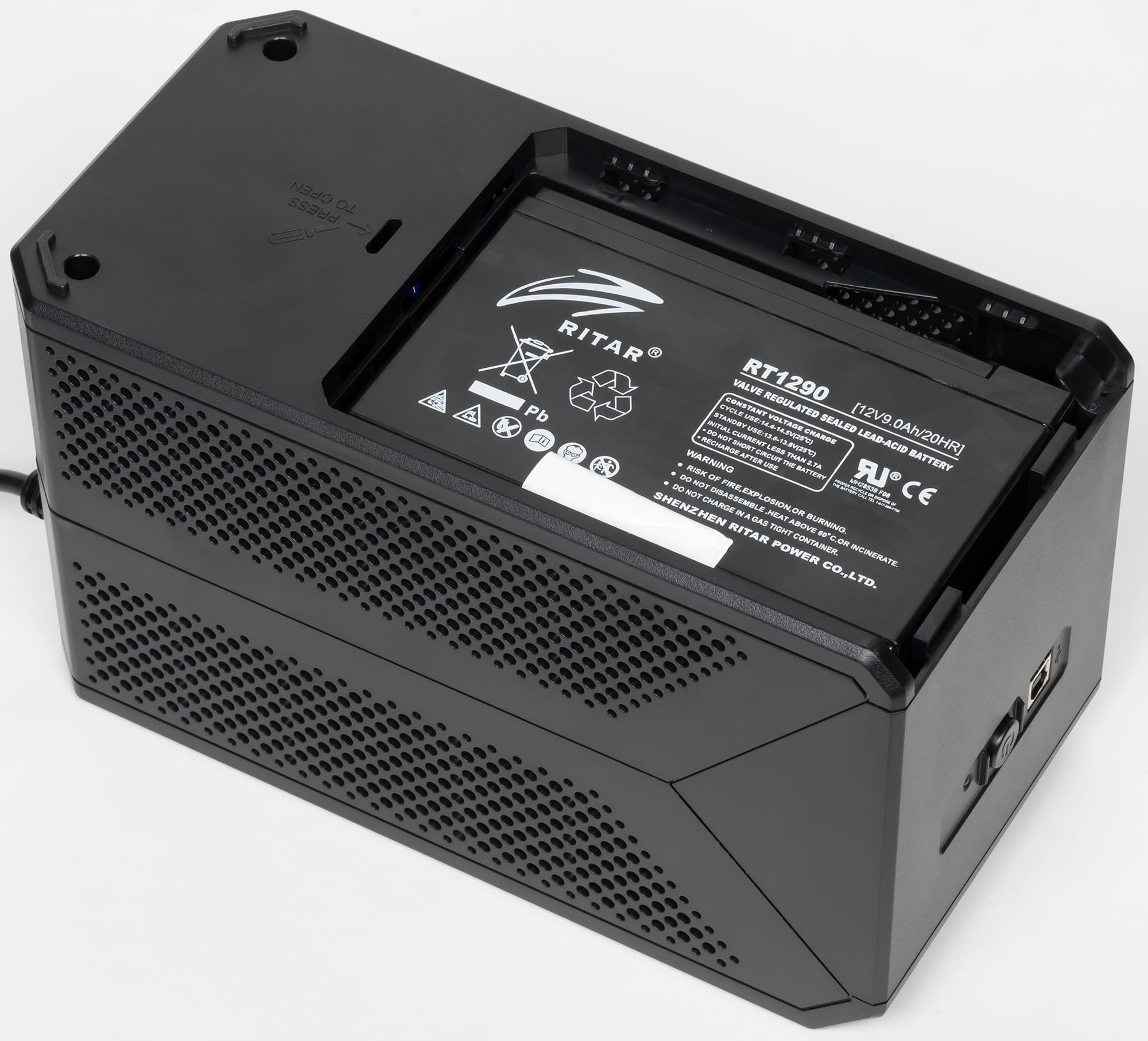

Чтобы вскрыть корпус, нужно перевернуть его «вверх ногами», снять крышку батарейного отсека и извлечь АКБ, после чего удалить четыре больших самореза в колодцах на днище. Затем надо вернуть ИБП в нормальное положение и снять верхнюю крышку вместе с розетками.

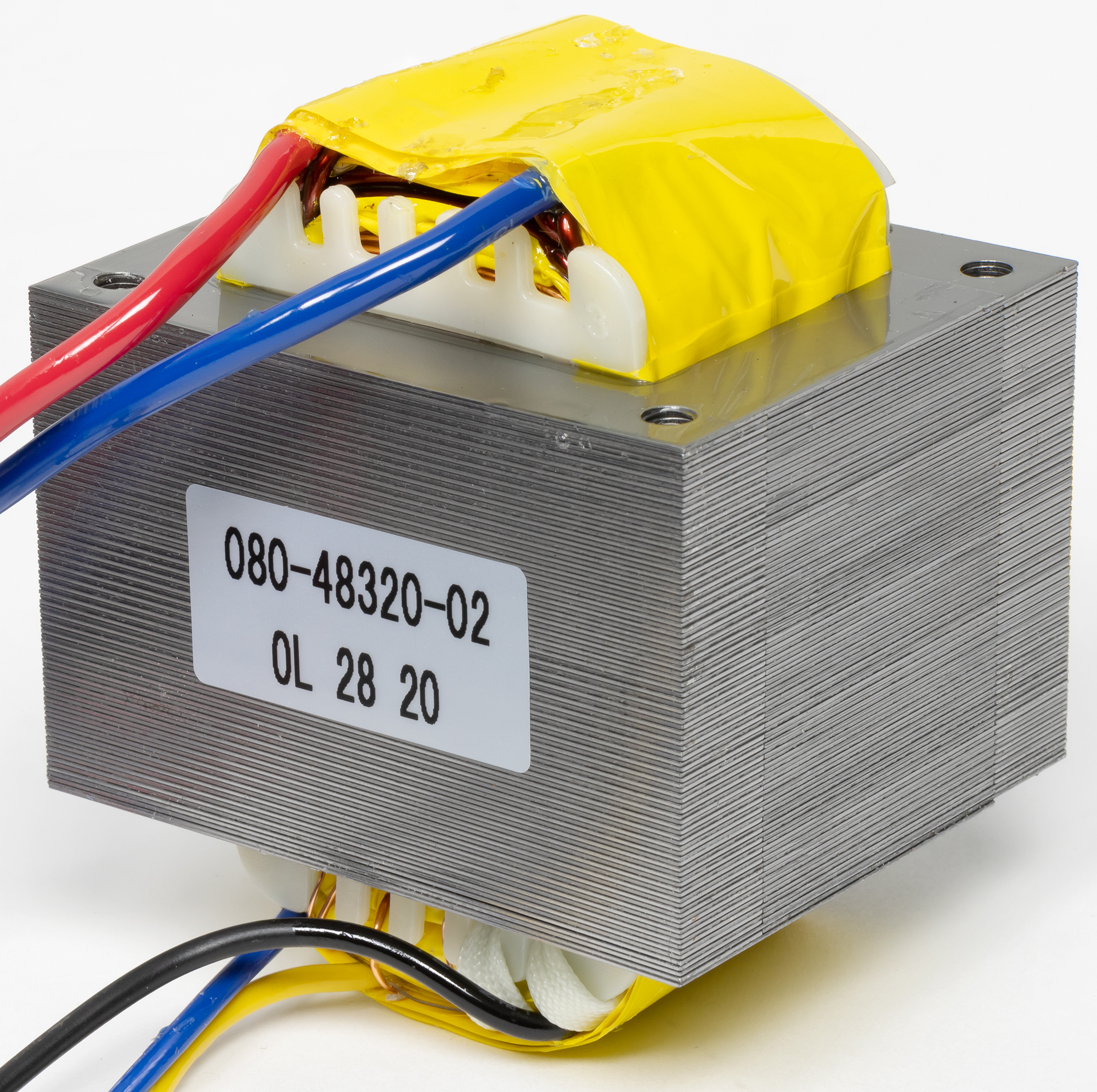

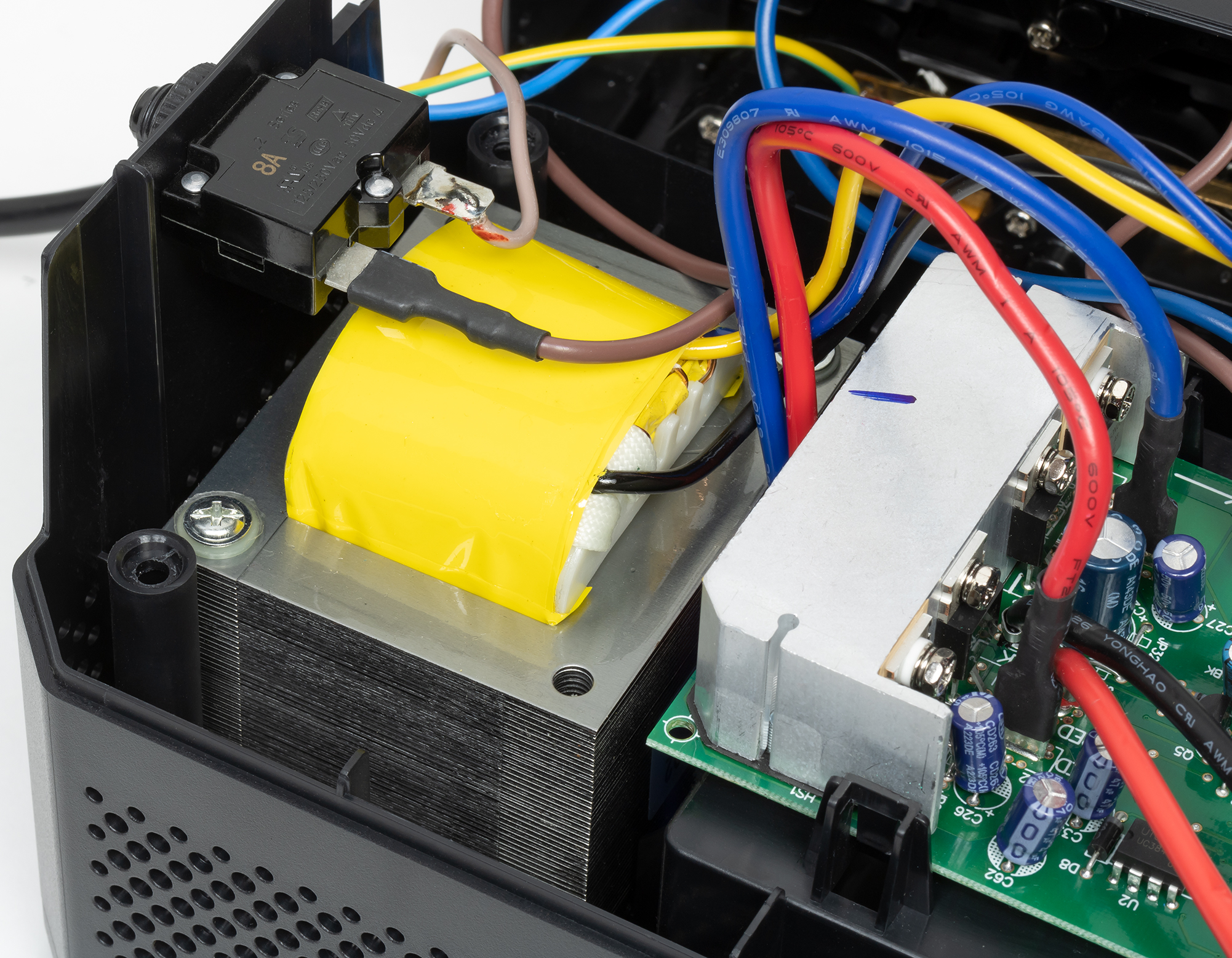

В нижней части остаются: сзади — трансформатор с сердечником на Ш-образных пластинах, спереди — плата с электронными компонентами; в верхней — только розетки.

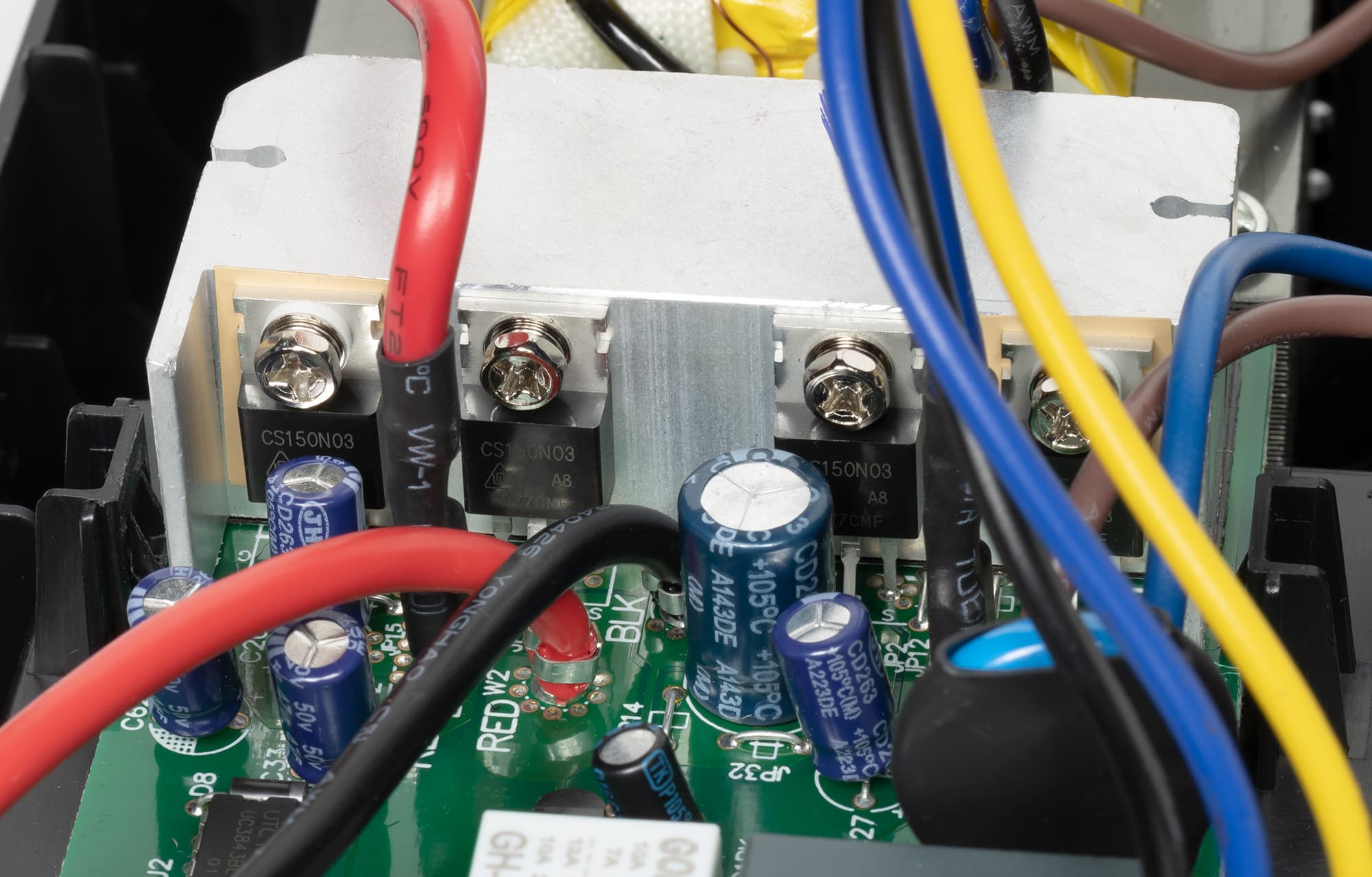

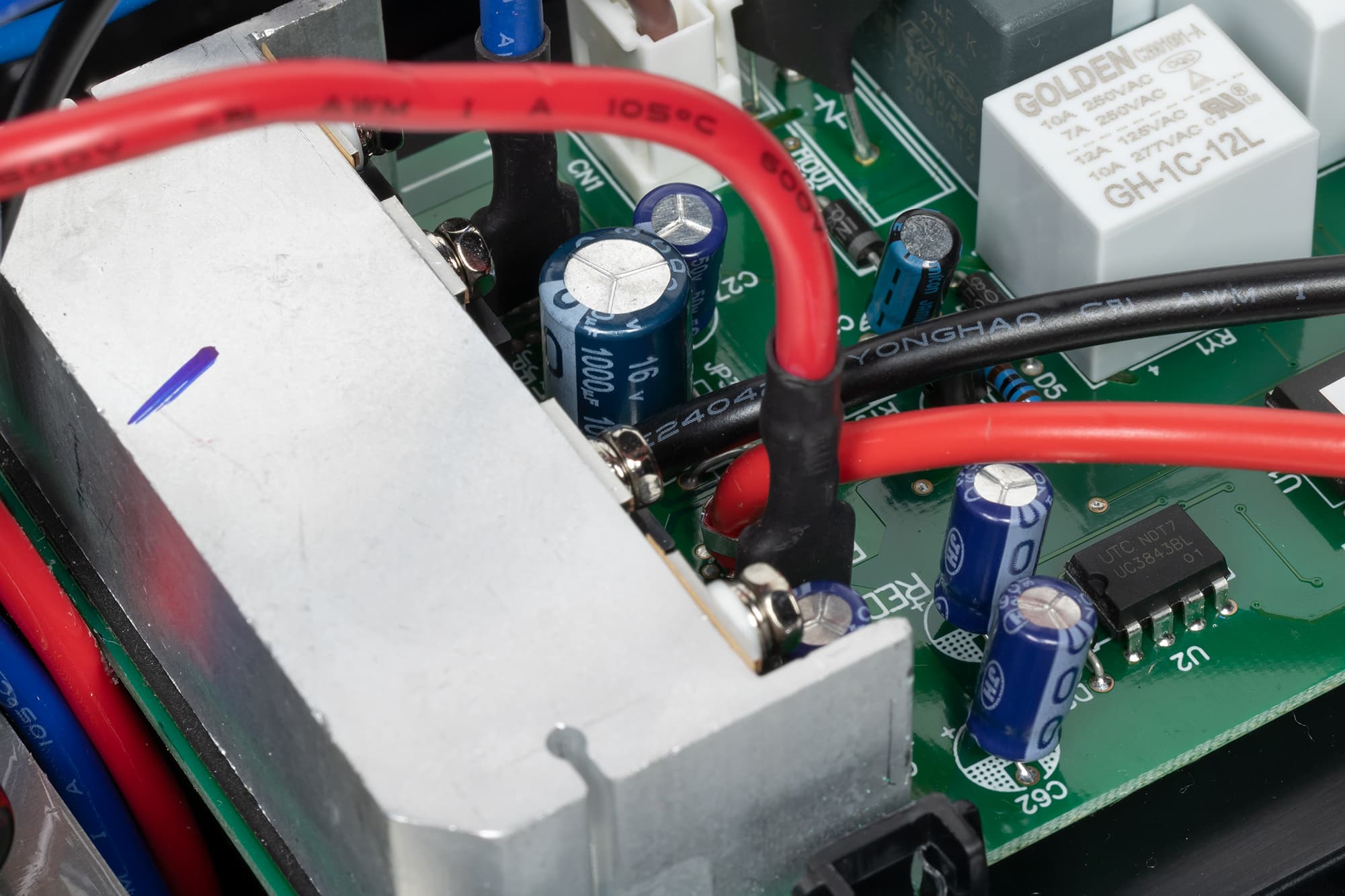

Инвертор выполнен на четырех МОП-транзисторах CS150N03, закрепленных на алюминиевом радиаторе в виде небольшого бруска без оребрения, но с боковыми выступами. Радиатор расположен рядом с трансформатором, то есть все нагревающиеся элементы сосредоточены в задней части источника.

Как уже говорилось, вентилятора в конструкции не предусмотрено.

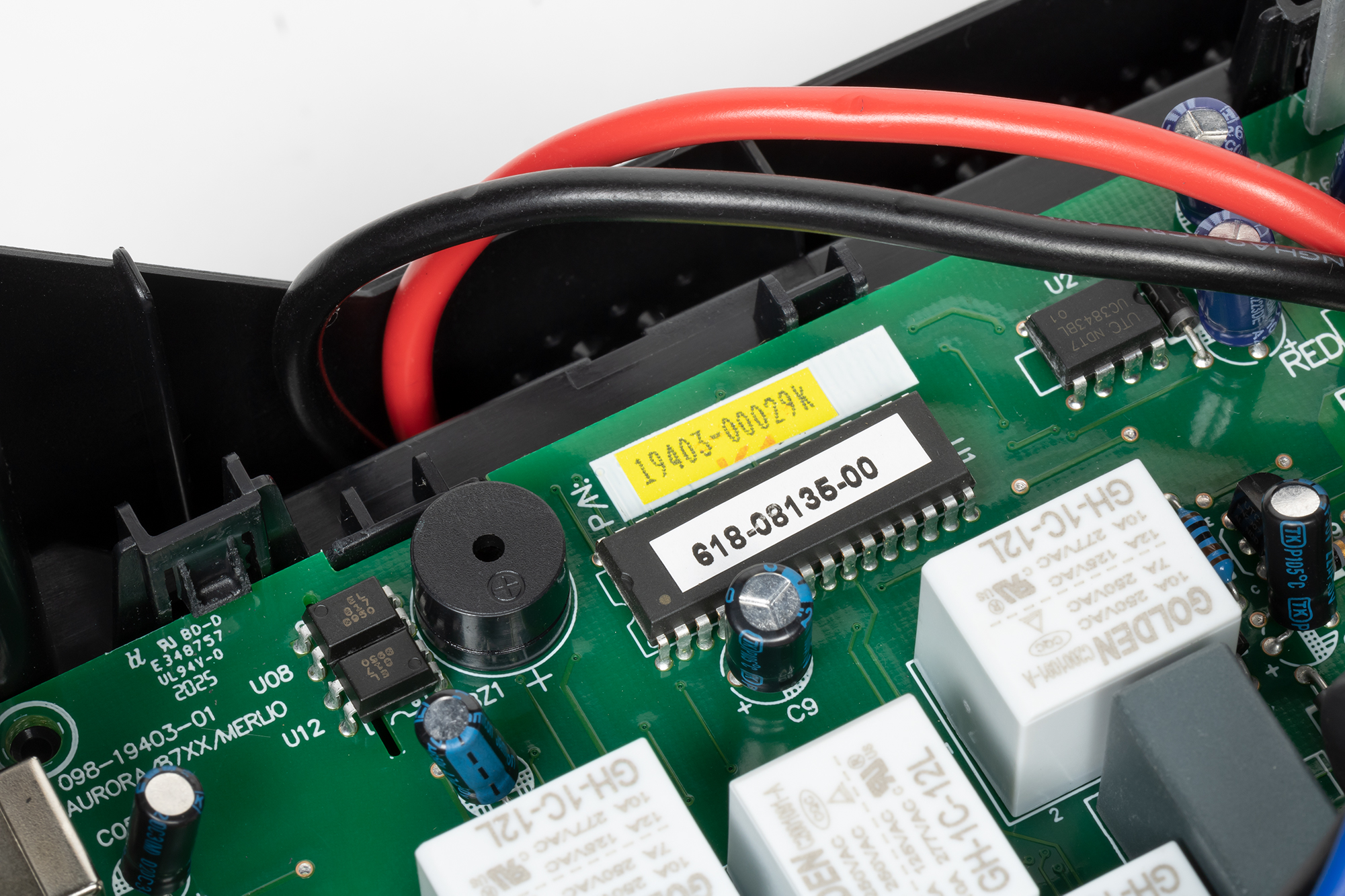

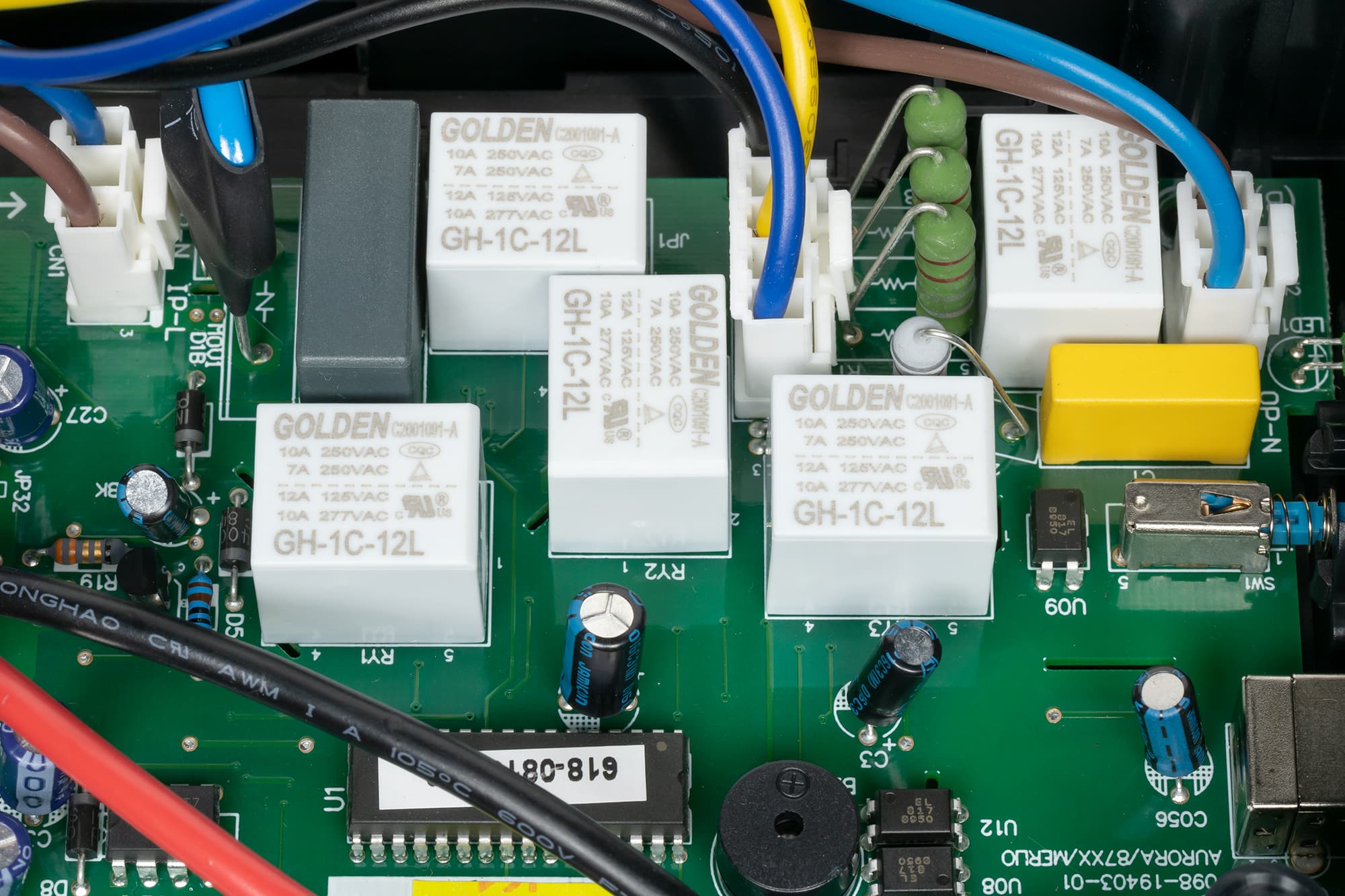

Коммутация осуществляется пятью реле Golden GH-1C-12L, защита от импульсных помех содержит варистор и конденсатор.

Батарея

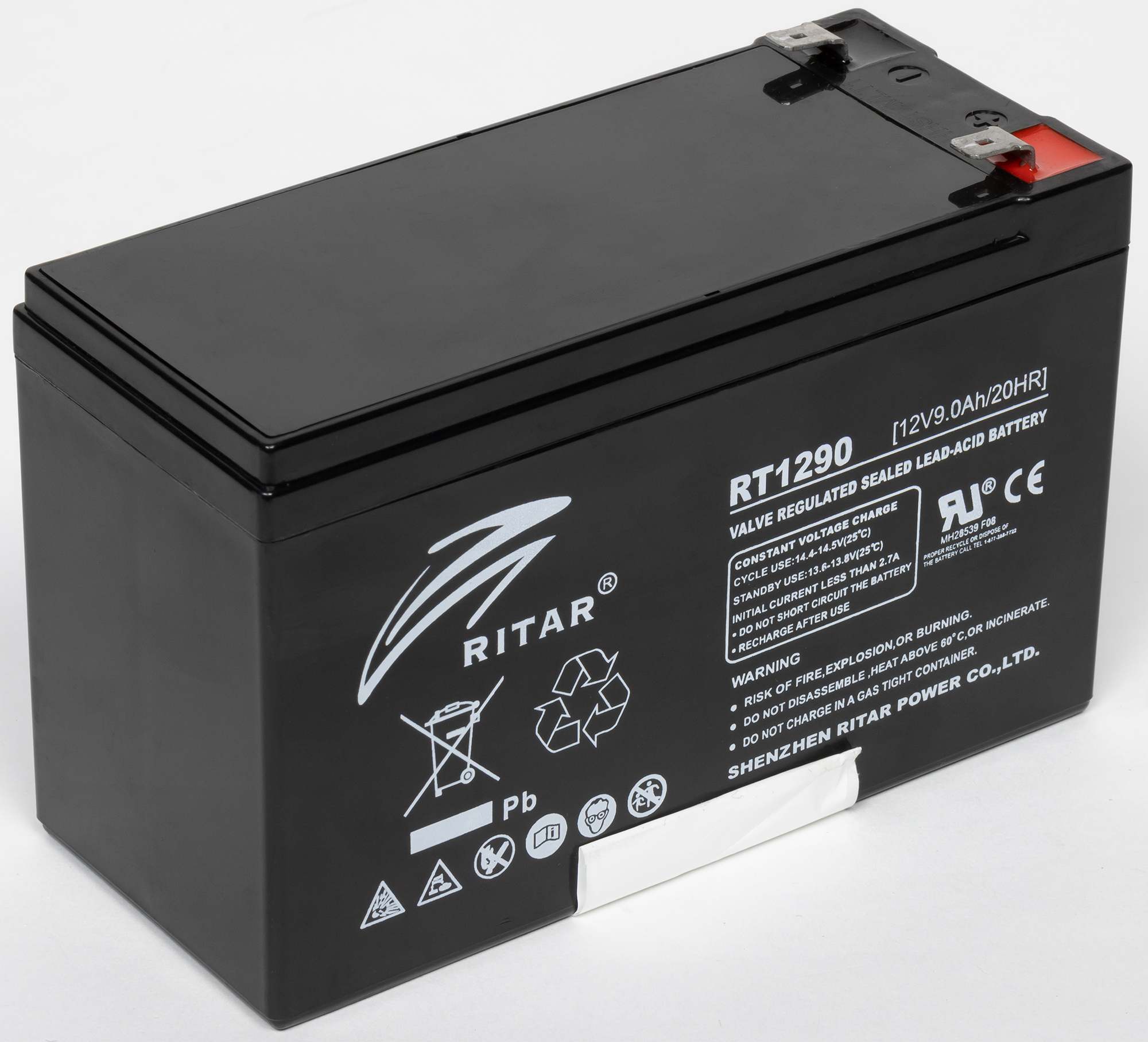

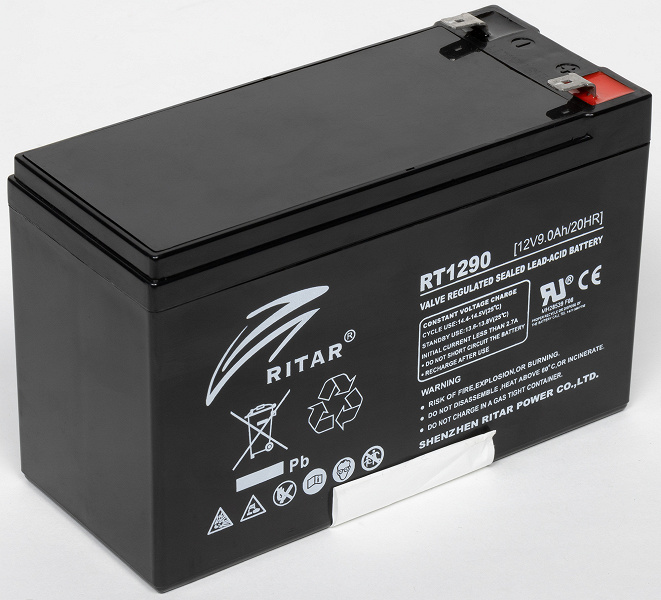

В нашем экземпляре была установлена свинцово-кислотная аккумуляторная батарея Ritar RT1290 с заявленными напряжением 12 В и емкостью 9 А·ч.

Обозначенные на корпусе батареи 9 А·ч действительны для 20-часового разряда, то есть для токов порядка 0,4-0,5 А, что соответствует всего нескольким ваттам отдаваемой в нагрузку мощности. А для нагрузок, близких к максимальной заявленной для ИБП, токи исчисляются десятками ампер, и емкость будет существенно меньше.

Обычно для защиты цепи заряда-разряда используют плавкие предохранители, но в данном случае они отсутствуют. Плохо это или не очень, подсказать могут лишь сотрудники сервисных центров, обладающие статистикой полезности таких предохранителей. Можно лишь сказать, что если они имеются, то всегда распаяны на плате, а потому явно не предназначены для замены пользователем.

Батарея начинает заряжаться, как только кабель питания ИБП подключается к розетке, в том числе когда источник не включен кнопкой.

В общем случае оптимальным для заряда считается ток порядка 0,1С, где С — обозначенная емкость аккумулятора, то есть в данном случае 0,9 А. В нашем случае в самом начале процесса зафиксирован заметно больший ток, но он очень быстро спадает.

Чтобы наглядно показать влияние потребляемого от батареи тока на глубину разряда и соответственно на время последующего восстановления энергии, мы сделали два цикла замеров для заряда после отключения при автономной работе с нагрузками 600 Вт и 200 Вт и последующего восстановления напряжения на входе ИБП. Результаты замеров зарядного тока, сделанные внешним прибором, приведены в таблице.

  Начальный ток 5 мин. 15 мин. 30 мин. 45 мин. 1 час 1,5 часа 2 часа 2,5 часа 3 часа
После 600 Вт 1,3 А 1,2 А 0,75 А 0,4 А 0,2 А 0,1 А менее 0,05 А
После 200 Вт 1,4 А 1,3 А 1,2 А 1,0 А 0,7 А 0,5 А 0,25 А 0,1 А менее 0,05 А

Судя по току, вполне можно считать, что в первом случае для заряда потребовалось около 1,5 часов, во втором около 2,5 часов. Конечно, при разряде на меньшие нагрузки время еще увеличится, но в целом можно сделать вывод, что заявленные в спецификации «4 часа до 90%» соответствуют действительности, причем для большинства реальных нагрузок даже с немалым запасом.

Нагрев корпуса во время заряда практически не ощущается.

Программное обеспечение Winpower

Во время тестирования на сайте производителя предлагалась версия 5.7.0.3, скачивать ее нужно самостоятельно: в комплекте диска с ПО нет. Кроме того, потребуется ключ активации, он приведен на соответствующей странице официального сайта: 511C1-01220-0100-478DF2A. Зачем вообще потребовался такой запрос при установке — сказать трудно.

После установки программа включается в автозагрузку и отслеживает состояние ИБП, иконка для нее появляется в области уведомлений (системном трее). В случае каких-либо событий появляются небольшие окна с соответствующими предупреждениями.

В настройках программы можно выбрать русский язык.

Подключать источник к USB-порту компьютера можно как до, так и после установки ПО.

Как часто бывает, возможности программы гораздо шире, чем представляется необходимым и достаточным для рассматриваемого ИБП, о чем свидетельствует левое поле ее окна (см. скриншоты ниже). По понятным причинам мы не будем исследовать то, что не имеет прямого отношения к Back Comfo Pro II.

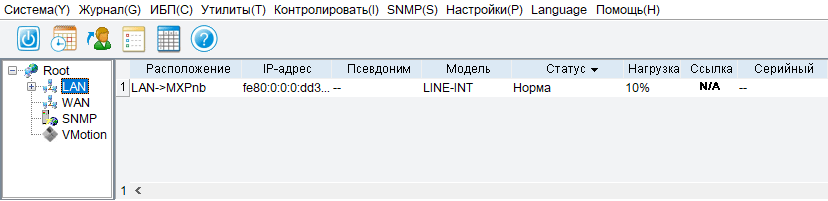

При этом наш источник сразу не отображается как задействованный программой, надо сначала войти в нее в качестве администратора (пароль по умолчанию Administrator, его можно изменять), после чего станет доступным автопоиск локального устройства.

Несмотря на то, что для данной модели предусмотрено только локальное подключение, источник отнесен в графу «LAN».

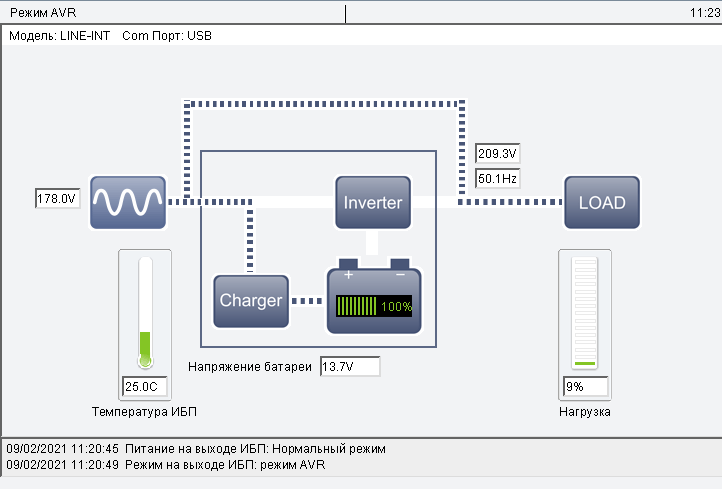

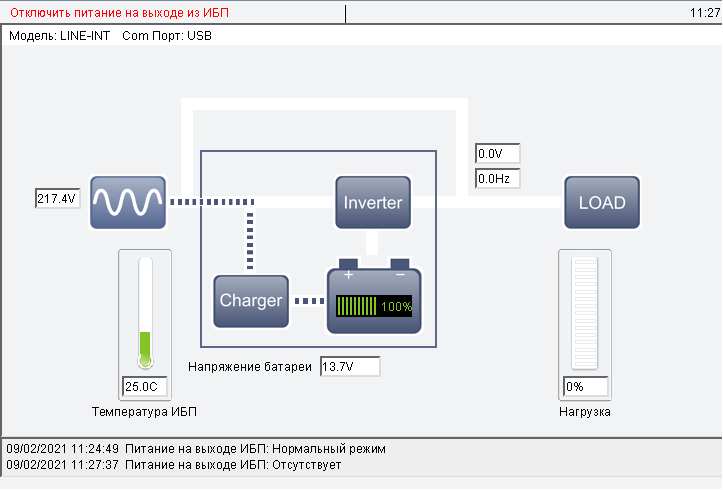

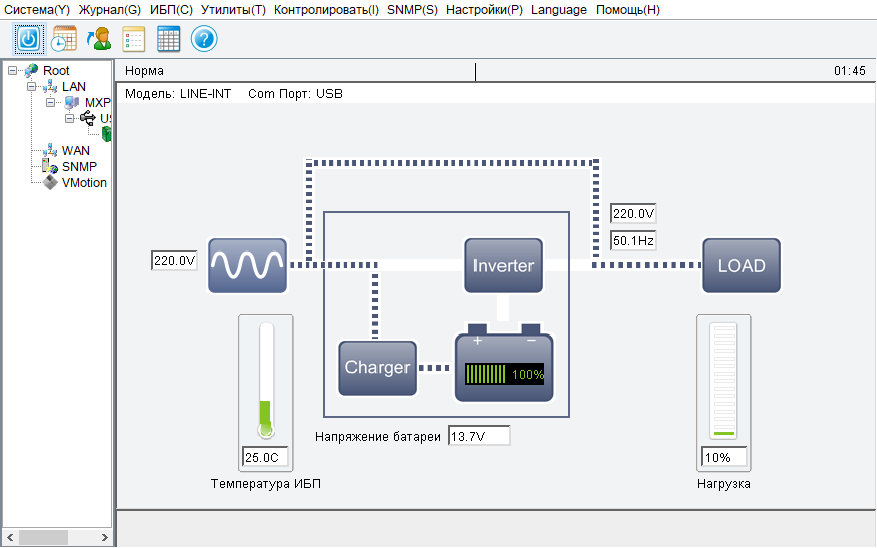

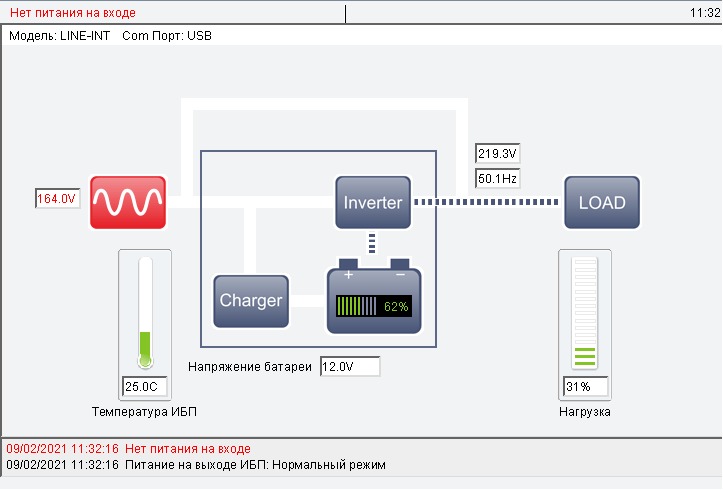

Клик по единственной строчке в правом поле открывает анимированную картинку с различными параметрами и схематичным изображением происходящего.

Как видите, из «недр» источника считывается довольно много информации: уровни заряда и нагрузки, напряжения на входе, выходе и батарее, частота и даже температура.

Пожалуй, единственное, что отсутствует, это оценка времени автономной работы на текущих уровнях нагрузки и остатка заряда, но подобные сведения обычно бывают очень и очень приблизительными, поэтому сильно сожалеть об этом нет смысла.

На схеме не учитывается срабатывание системы AVR, оно отображается лишь в виде текстового сообщения в нижней части окна. Переход на батарею приводит и к соответствующей смене «потоков энергии» на картинке, и даже если выключить ИБП кнопкой, оставив его подключенным к розетке, изображение тоже поменяется.

Теперь о том, насколько точно отображаются параметры. Естественно, значения определяются не программой, а поступают из ИБП.

Итак: нагрузка в изображенный на первом скриншоте момент не была подключена, а отображалось 10%, причем в разных режимах (AVR, переход на батарею) значение менялось от 8 до 16 процентов. Нагрузки до 100 Вт включительно никак не влияли на эти цифры, 125 Вт отобразились как 15%, хотя составляют 20% от 600 Вт. При нагрузке 200 Вт: в программе 20%, а реально это 33%; при 350 Вт: в программе 31%, реально 58-59%; при 450 Вт: в программе 42%, реально 75%. Таким образом, отображаемые цифры не очень-то пригодны даже в качестве оценочных.

Напряжение: при 220 В ±0,5% по внешнему вольтметру показания в программе менялись между 217,4 и 218 вольтами, что представляется вполне приемлемым для практического использования.

Переходим к возможным настройкам. Делать это следует лишь после входа в качестве администратора, иначе сохранить заданные параметры не получится, даже в заголовке окна программы написано «Только для чтения».

В меню программы перечень настроек довольно длинный, но не все одинаково полезны на практике.

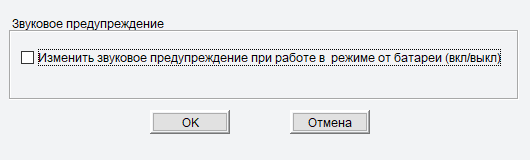

В параметрах управления ИБП единственная строчка — отключение звуковых сигналов при работе от батарей. Они действительно отключаются, но лишь до тех пор, пока работает программа: если выключить компьютер, на котором она запущена, то сигналы возобновятся.

Дальше по порядку: можно переименовать источник («Установка модели ИБП»), но вряд ли это следует называть параметром управления. «Действия над событиями» подразумевают разного рода оповещения и необходимые для них установки:

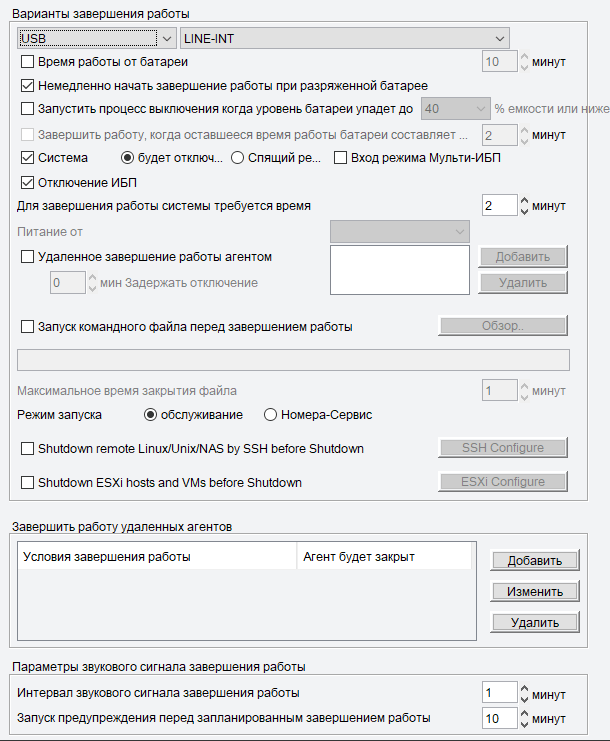

Пожалуй, наиболее полезным будет пункт «Параметры завершения работы»:

Реагирование на сигналы из локальной сети рассматривать не будем, вряд ли такая функция актуальна для ИБП подобного класса.

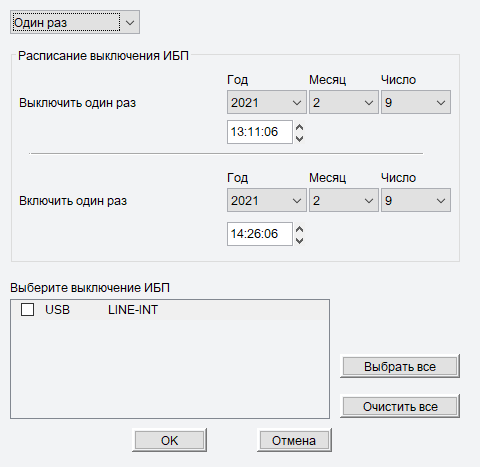

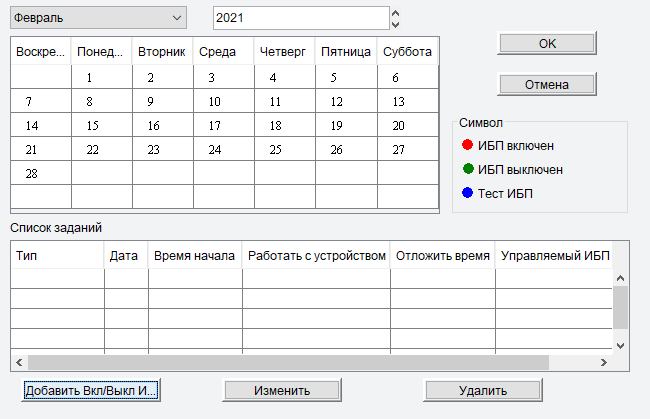

Следующие пункты меню посвящены тестированию батареи, а также заданию расписания включения источника — наверно, это порой может быть полезно, но вряд ли регулярно и каждому владельцу Back Comfo Pro II.

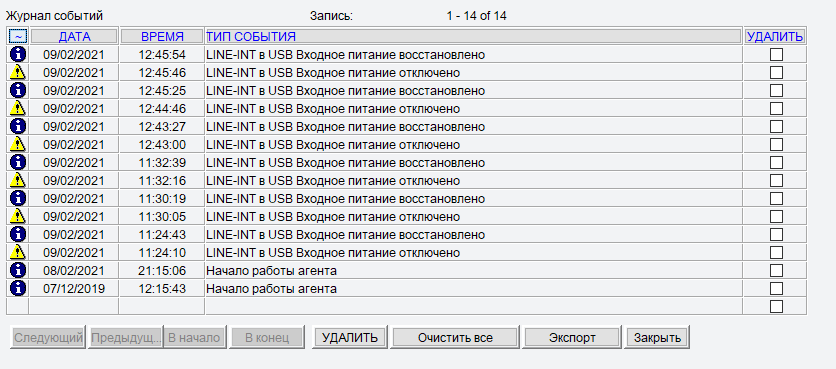

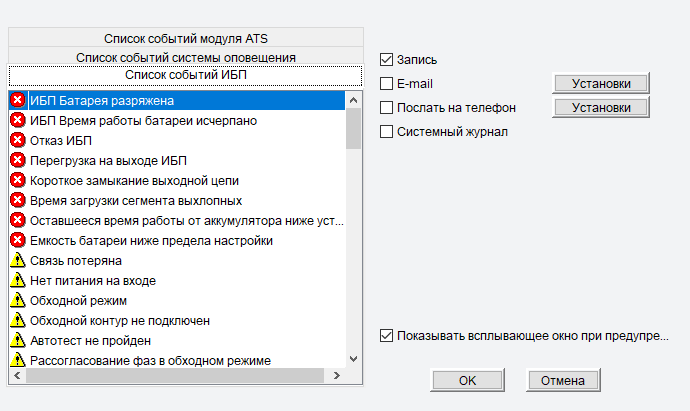

Ведется журнал событий, который можно просматривать и чистить от лишнего, для содержимого предусмотрен экспорт в формате CSV.

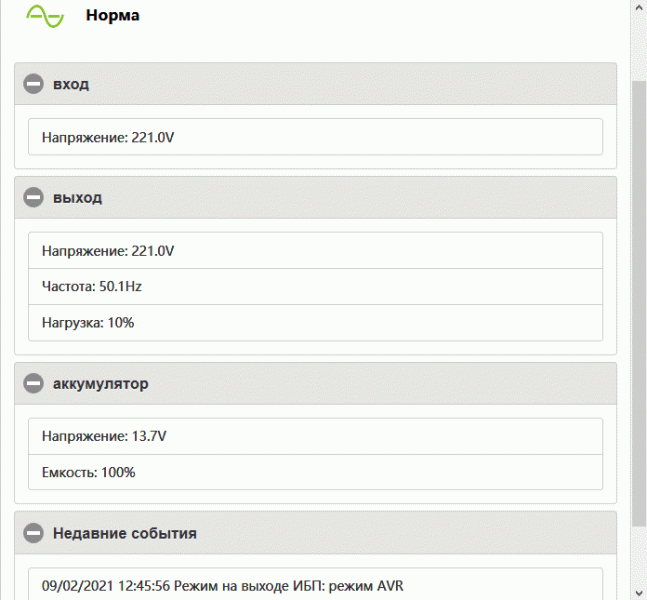

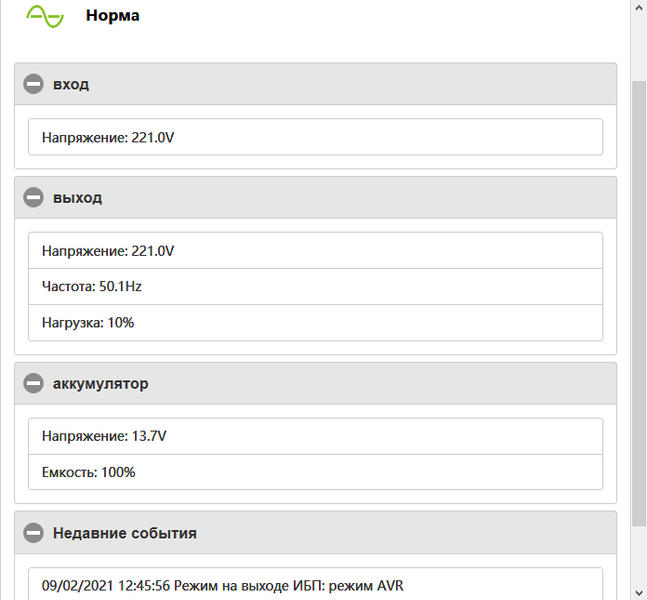

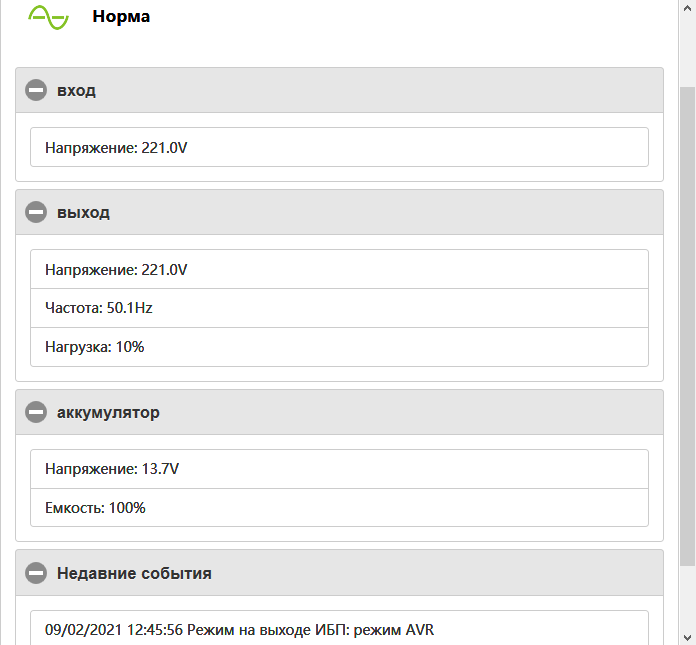

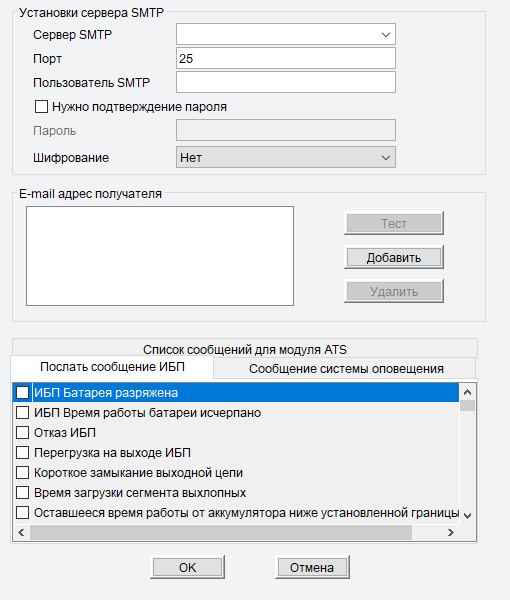

Кроме того, можно воспользоваться веб-интерфейсом, для чего нужно в настройках WinPower запустить веб-сервер — собственно, это сделано по умолчанию. И тогда, обратившись через порт 8888 к IP-адресу компьютера, к которому подключен ИБП (но надо либо отключить брандмауэр, либо открыть этот порт), получим ту же информацию, что и в WinPower, хоть и в менее наглядном текстовом виде. Для управления источником потребуется ввести пароль администратора, но доступные настройки здесь и вовсе сводятся к запуску самотестирования.

Тестирование

Уточнения к спецификации

Сначала уточним несколько достаточно важных моментов.

Поддержка стандарта Smart Battery не заявлена (более того: в инструкции прямо говорится «используйте специализированное ПО») и не обнаружена нами при проверке: при подключении источника к USB-порту компьютера новое устройство «Батарея ИБП HID» не появляется. Но сожалеть об этом большинство владельцев вряд ли будет, поскольку возможности получаются весьма скудными.

Входной автоматический предохранитель имеет номинал 8 А, вполне соответствующий заявленной мощности (с запасом на возможные пусковые токи), а с некоторой натяжкой и сечению проводов входного кабеля (0,75 мм²).

Работа от батарей при малых нагрузках: много нареканий в некоторых моделях ИБП вызывает «режим экономии заряда» (или Green Mode), не позволяющий использовать их для работы с устройствами, потребляющими небольшую мощность (компьютер в режиме энергосбережения, сетевой роутер): источник считает, что если нагрузки нет (или почти нет), то лучше выключиться, чтобы сэкономить электроэнергию и/или заряд батареи.

В данном случае ничего подобного нет: мы попробовали автономную работу вообще без нагрузки, в течение получаса источник не отключился.

Холодный старт: проверили — работает, подать напряжение на подключенные нагрузки в отсутствие питания на входе ИБП вполне можно.

Совместимость с нагрузками, БП которых оснащен APFC: для проверки мы ограничиваемся подключением компьютера среднего класса, имеющего блок питания be quiet! Straight Power 10 с заявленной мощностью 500 Вт и с APFC. При работе в офисных приложениях он потребляет 150—230 В·А (вместе с монитором), никаких проблем не наблюдалось.

Проводить тесты с разными блоками питания и в диапазоне потребляемых мощностей нет смысла: все равно это будут лишь частные случаи, не дающие однозначного ответа на животрепещущий вопрос «А будет ли нормально работать именно с моим компьютером?».

Собственное потребление: при полностью заряженном (с вечера до утра) аккумуляторе выключенный кнопкой источник потребляет 12-12,5 В·А (или 9-9,5 Вт, PF = 0,73), при включении, но без нагрузок, получается чуть больше: 13 В·А / 10 Вт.

В начале процесса зарядки встроенной батареи, разряженной до автоотключения ИБП при нагрузке 200 Вт, его собственное потребление ожидаемо выше: 38 В·А (PF = 0,96, то есть также заметно больше), но довольно быстро снижается: через час до 23 В·А, через полтора часа до 17 В·А (PF = 0,82 — снизился), и примерно через 2,5 часа становится близким к приведенному в предыдущем абзаце значению для включенного ИБП.

Форма выходного напряжения

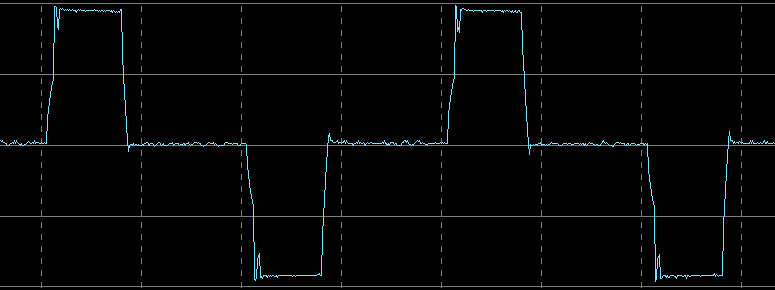

Выходное напряжение при работе от батареи — вполне обычная для подобных ИБП «модифицированная синусоида», ничего общего с синусоидой не имеющая, но вполне пригодная для работы c нагрузками, оснащенными импульсными блоками питания.

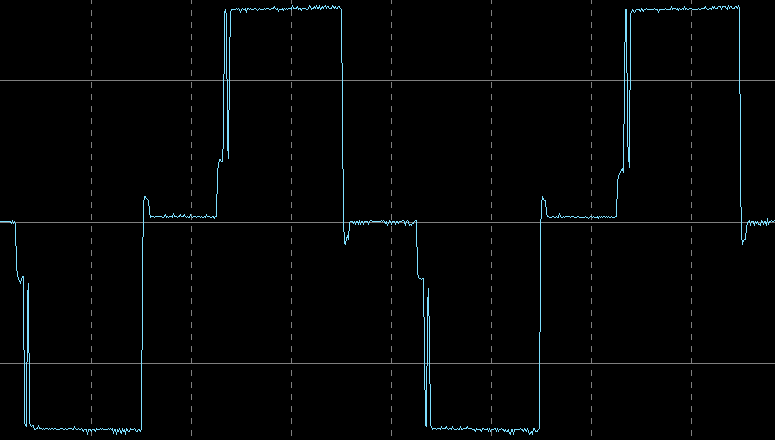

Вот ее внешний вид на холостом ходу и на нагрузке 400 В·А (PF = 0,7), цена деления по горизонтали здесь и далее 5 мс:

Без нагрузки
Нагрузка 400 В·А (PF = 0,7)

Температурный режим, шум

В любом режиме ИБП нагревается или слабо, или совсем слабо. Автономная работа со средними и большими нагрузками длится от десятков секунд до нескольких минут, за такое время не только внешние части корпуса, но даже радиатор транзисторов инвертора сколь-нибудь существенно нагреться просто не успевают. При малых нагрузках и токи небольшие, соответственно нагрев едва ощутимый даже за большое время.

Вклад трансформатора AVR тоже незначительный — по крайней мере, если судить по температуре расположенной непосредственно над ним части верхней крышки. При срабатывании той или иной ступени ситуация практически не меняется: за час работы повышающей ступени на нагрузку 450 Вт корпус в этом месте нагрелся всего на 3-4 градуса.

То есть отсутствие вентилятора можно считать вполне оправданным, тем более, что такое решение делает источник практически бесшумным. Трансформатор гудит, но очень тихо — услышать это можно, лишь прижавшись ухом к корпусу.

Единственным источником шума, кроме звуковых сигналов, являются щелчки реле — возможно, именно из-за них в спецификации указано «< 40 дБ», а не меньшее значение. Но, понятно, эти звуки слишком кратковременные и нерегулярные, чтобы всерьез воспринимать их как шум.

Автономная работа

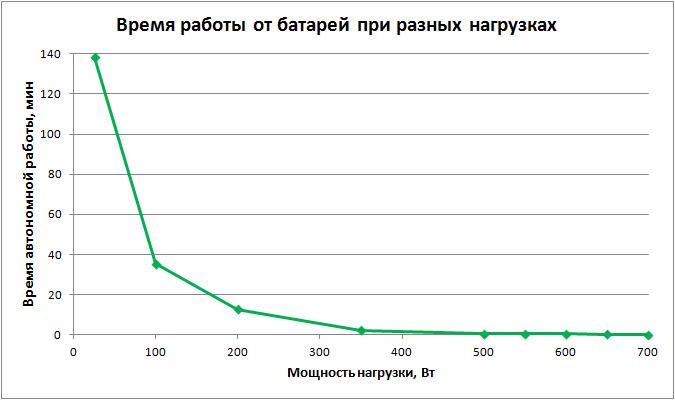

Перейдем к тестированию автономной работы с разными нагрузками. Вот результаты в виде графика:

Более точные значения приведены в таблице.

Нагрузка, Вт Время работы от батарей, ч:мм:сс
25 2:18:05
100 0:25:35
200 0:12:40
350 0:02:13
500 0:00:31
550 0:00:25
600 0:00:22
650 0:00:14
700 0:00:06

Две нижних строчки — работа с перегрузкой, причем в последнем случае довольно существенной, около 15%. ИБП при этом не только не отключился из-за перегрузки, но даже отработал от батареи заметное время. Понятно, что 6-14 секунд, скорее всего, не хватит даже на завершение работы ОС компьютера, но если предполагается регулярная работа с нагрузками, превышающими заявленный для данной модели предел, то следует выбирать ИБП помощнее.

Отклонение по частоте на выходах в автономном режиме не превышало ±1 Гц.

Полученные нами значения неплохо соответствуют сведениям, приведенным в спецификации. Что особенно приятно: на максимальных нагрузках время работы заметно больше обещанного.

Автоматическая регулировка выходного напряжения

ИБП серии оснащены двухступенчатой системой AVR, одна ступень (повышающая) срабатывает при уменьшении входного напряжения, а вторая (понижающая) при увеличении.

Имеющийся у нас автотрансформатор при текущем напряжении питающей сети выдавал выходное напряжение не более 240 В, поэтому поведение ИБП при более высоких напряжениях, в том числе вызывающих срабатывание понижающей ступени, не исследовалось.

Приводим результаты при работе на нагрузку 200 Вт (номинальное значение при 220 В).

Входное напряжение (при понижении от 240 до 0 В) Выходное напряжение Режим работы
240—201 В 240—201 В напрямую от сети
200—164 В 235—193 В от сети с повышением (AVR)
163 В и менее 220—221 В от батареи
Входное напряжение (при повышении от 0 до 255 В) Выходное напряжение Режим работы
менее 168 В 220—221 В от батареи
169—206 В 199—241 В от сети с повышением (AVR)
207—240 В 206—240 В напрямую от сети

Для оценки ИБП мы ориентируемся на ГОСТ 32144-2013, который допускает отклонения в пределах ±10%, то есть для установленного номинального выходного напряжения 220 В «законным» будет диапазон от 198 до 242 вольт. В спецификации пределы точно такие же.

Из таблицы видно: «в минус» напряжение на выходе ИБП может уходить до 193 В, что на 12% меньше номинальных 220 В, то есть не совсем в рамках ГОСТа. Превышение: зафиксированный нами максимум составил 241 В, здесь разница по сравнению с номиналом чуть меньше 10% (но с учетом того, что мы не смогли проверить работу понижающей ступени).

Если не очень придираться, то соответствие и требованиям стандарта, и данным в спецификации достаточно полное.

Разница между значениями для перехода в какой-то режим и возвратом из него (или гистерезис) является необходимой — без нее при небольших колебаниях входного напряжения вокруг значения переключения источник постоянно переходил бы из режима в режим.

Переходные процессы

Спецификация гласит: «Время переключения — типовое 2-6 мс, макс. 10 мс». Но при этом не уточняется, о каком именно переключении идет речь, а вариантов много — с AVR на прямую трансляцию входной сети, с инвертора на трансляцию, обратные операции, да еще и переход с инвертора на повышающую ступень AVR, когда входное напряжение не пропало совсем, а сначала понизилось ниже 160 и потом поднялось до 180—190 В.

Поэтому придется считать, что любой переходной процесс должен длиться не более 10 мс. Рассмотрим некоторые варианты, сначала с нагрузкой 150 Вт. Напомним: одно деление по горизонтали — это 5 мс.

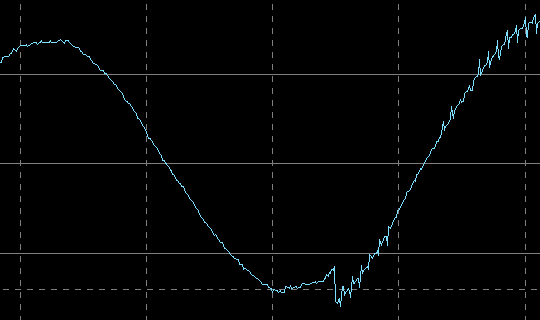

Входное напряжение понизилось, включается повышающая ступень AVR:

Дребезга контактов реле не видно, переключение происходит за 2-3 мс.

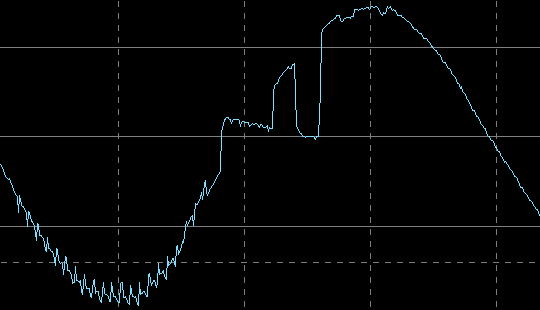

Теперь обратный переход — с повышающего AVR на прямую трансляцию:

Здесь переходной процесс длится немного дольше, около 4 миллисекунд, и есть небольшой участок, который можно отнести к дребезгу

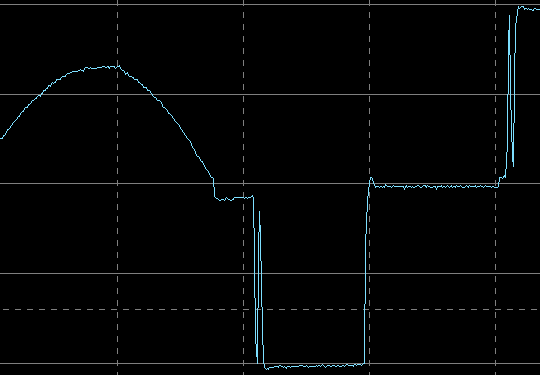

Задействуем инвертор в ситуации перехода между батареей и повышающей ступенью AVR.

Переход на батарею при сильном снижении входного напряжения

Здесь переход занял максимум 2 мс.

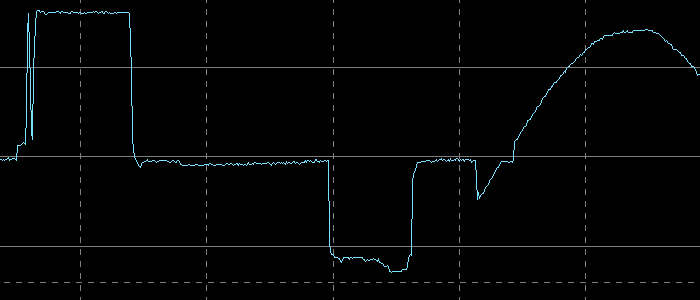

Переход с батареи на трансляцию с повышением

Тут сложно определить момент начала переключения, но в любом случае не больше 10 мс.

Теперь нагрузка с реактивной составляющей 400 В·А, PF = 0,7.

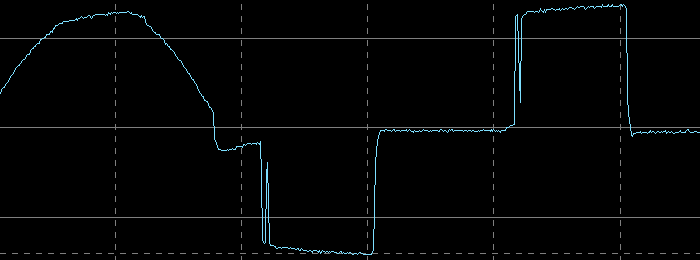

Переход на батарею при сильном снижении входного напряжения

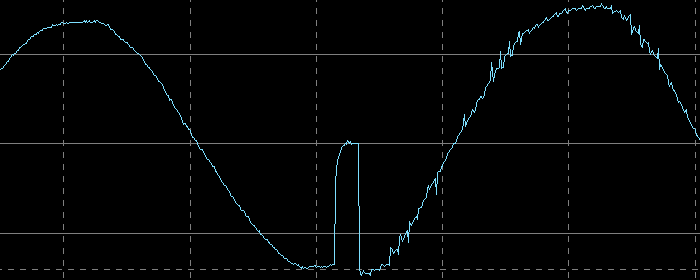

Включение повышающей ступени AVR

На обоих осциллограммах переключение занимает не более 2-3 мс.

Таким образом, во всех случаях переходные процессы укладываются в декларированный интервал, причем чаще даже в типовой, а не максимальный.

Итог

Источник бесперебойного питания Ippon Back Comfo Pro II 1050 по всем проверенным нами параметрам можно считать соответствующим заявленным значениям.

Не столь уж часто встречающееся расположение выходных розеток — не сзади, а на верхней плоскости — дало возможность существенно увеличить количество одновременно подключаемых нагрузок и сделало доступ к этим розеткам более удобным.

Отсутствие режима Green Mode позволит использовать источник для бесперебойного питания малых нагрузок — например, сетевого оборудования или систем наблюдения.

Индикация режимов на панели управления простейшая — единственный светодиод, об отображении каких-то параметров и речи нет. Но предлагаемая программа мониторинга и управления исправляет ситуацию: можно наблюдать практически все необходимые данные.

Наличие в линейке нескольких моделей позволит потенциальным покупателям выбрать ИБП в соответствии со своими потребностями (мощностью нагрузок), не переплачивая при этом.
