Продолжаем знакомство с предлагаемыми компанией Corsair корпусами из серии Crystal. Чуть более года назад был опубликован наш обзор microATX-модели Crystal 280X, построенной на базе несколько модифицированного шасси существенно более раннего корпуса Corsair Carbide Air 240, имевшего форму, схожую с кубом, и в свое время также побывавшего у нас.
Но был и еще один корпус-«кубик» побольше, формата ATX — Carbide Air 540, и теперь мы познакомимся с моделью Corsair Crystal Series 680X RGB, в основу которой явно положено немного доработанное шасси Air 540 с добавлением новомодных элементов — панелей из тонированного стекла и RGB-подсветки, управляемой встроенным контроллером.

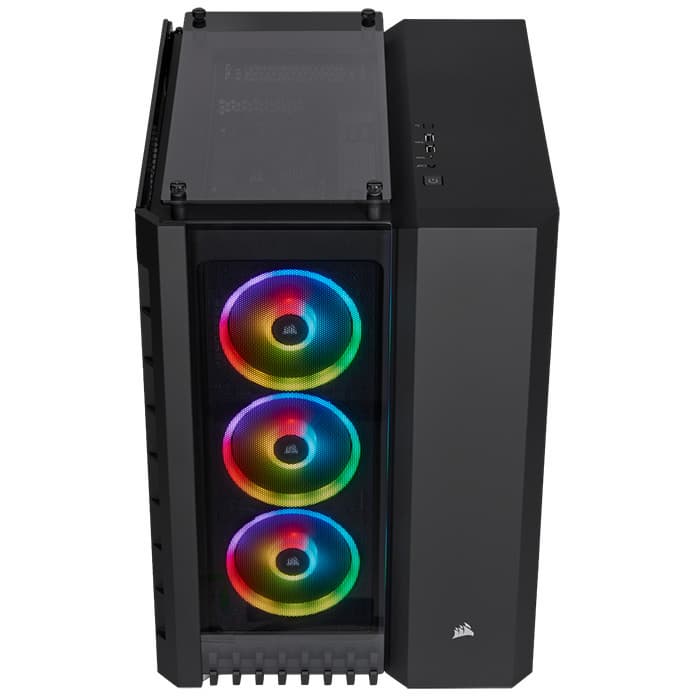

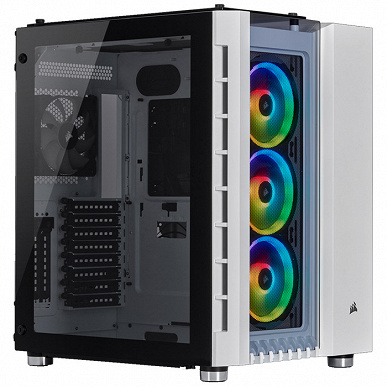

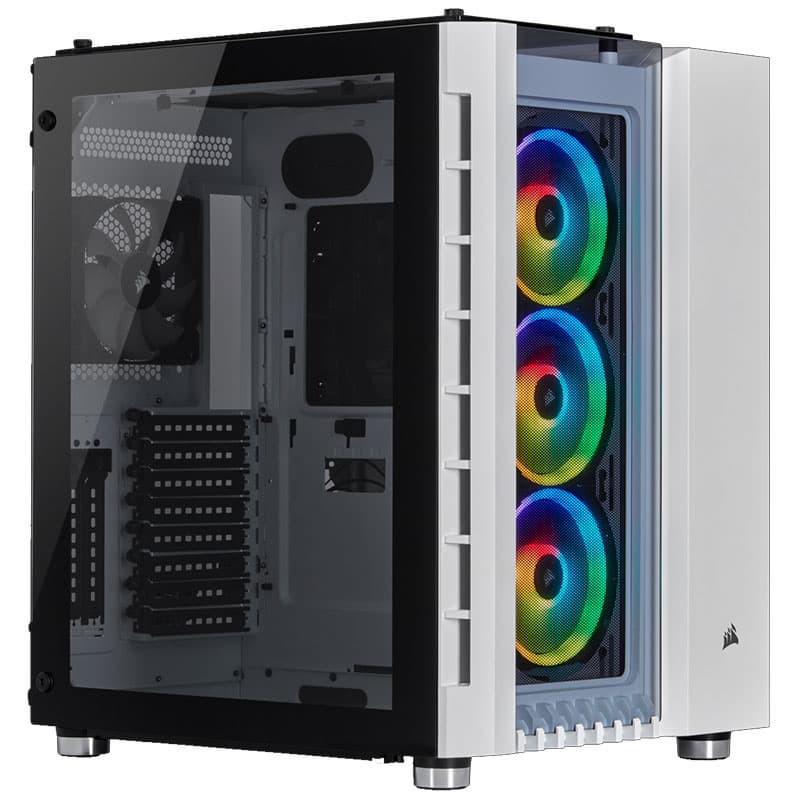

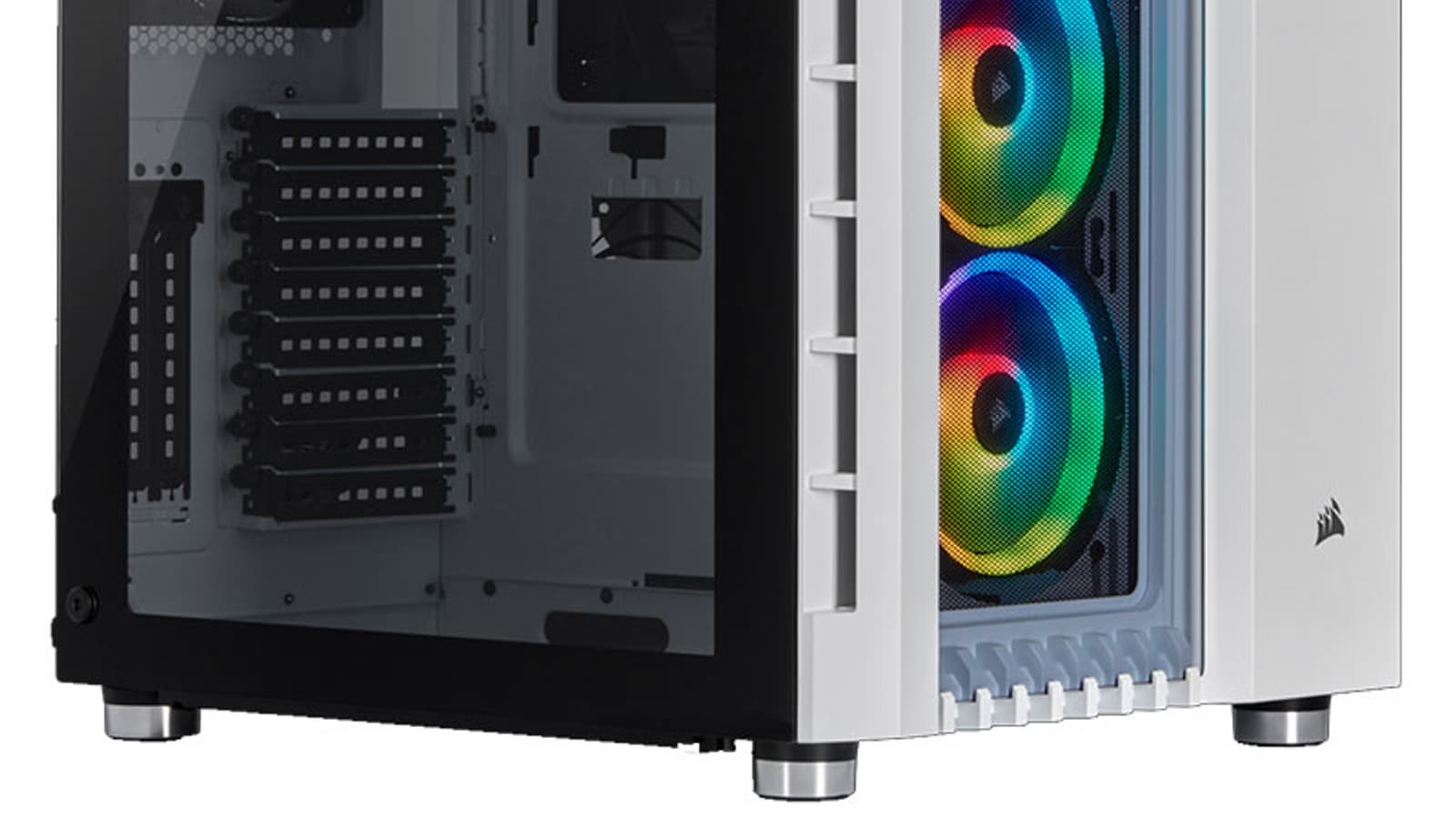

Корпус Corsair Crystal 680X RGB, как и 280Х, поставляется в двух вариантах расцветки — полностью черном и белом с некоторым количеством черных контрастных элементов во внутренней отделке. Степень тонировки стекол в обоих случаях гораздо меньше, чем в большинстве других корпусов со стеклянными элементами.
Конструкция предусматривает установку системной платы форматов до E-ATX включительно, восьми плат расширения длиной до 330 мм каждая (есть еще два дополнительных вертикальных слота) и до семи дисковых накопителей.
Комплект поставки небогатый: рассортированный по пакетикам крепеж, 12 одноразовых стяжек и краткая инструкция по сборке с комментариями на разных языках, включая русский.
Упакован корпус в коробку из обычного картона с монохромным графическим оформлением, оснащенную по бокам прорезями для захвата руками при переноске.
| Розничные предложения | |
|---|---|
| Розничные предложения |
Компоновка
Форм-фактор нового корпуса заявлен как ATX. По высоте он немного больше и потому ближе к miditower, чем предшественник Air 540, но тоже с почти удвоенной шириной. Внутренний объем разделен на два отсека: в левом (он побольше) размещается системная плата, платы расширения, включая видеокарты, и элементы системы охлаждения. Соответственно все это будет просматриваться через стеклянную левую стенку.
Все накопители в этой модели вынесены в правый отсек, там же должен располагаться и блок питания, который расположен хоть и внизу, как в большинстве современных корпусов, но устанавливается не горизонтально, а вертикально. Причем вариант его установки единственный: вентилятор БП должен находиться справа, чтобы обеспечить нормальный поток воздуха через имеющиеся в правой боковой стенке отверстия. А если поставить его наоборот, то вентилятор будет закрыт сплошной частью основания системной платы.
Там же, справа, предполагается прокладывать соединительные провода и кабели. Поскольку особой эстетики от всех этих компонентов никто не ожидает, правая стенка сделана металлической, без всяких прозрачных вставок.

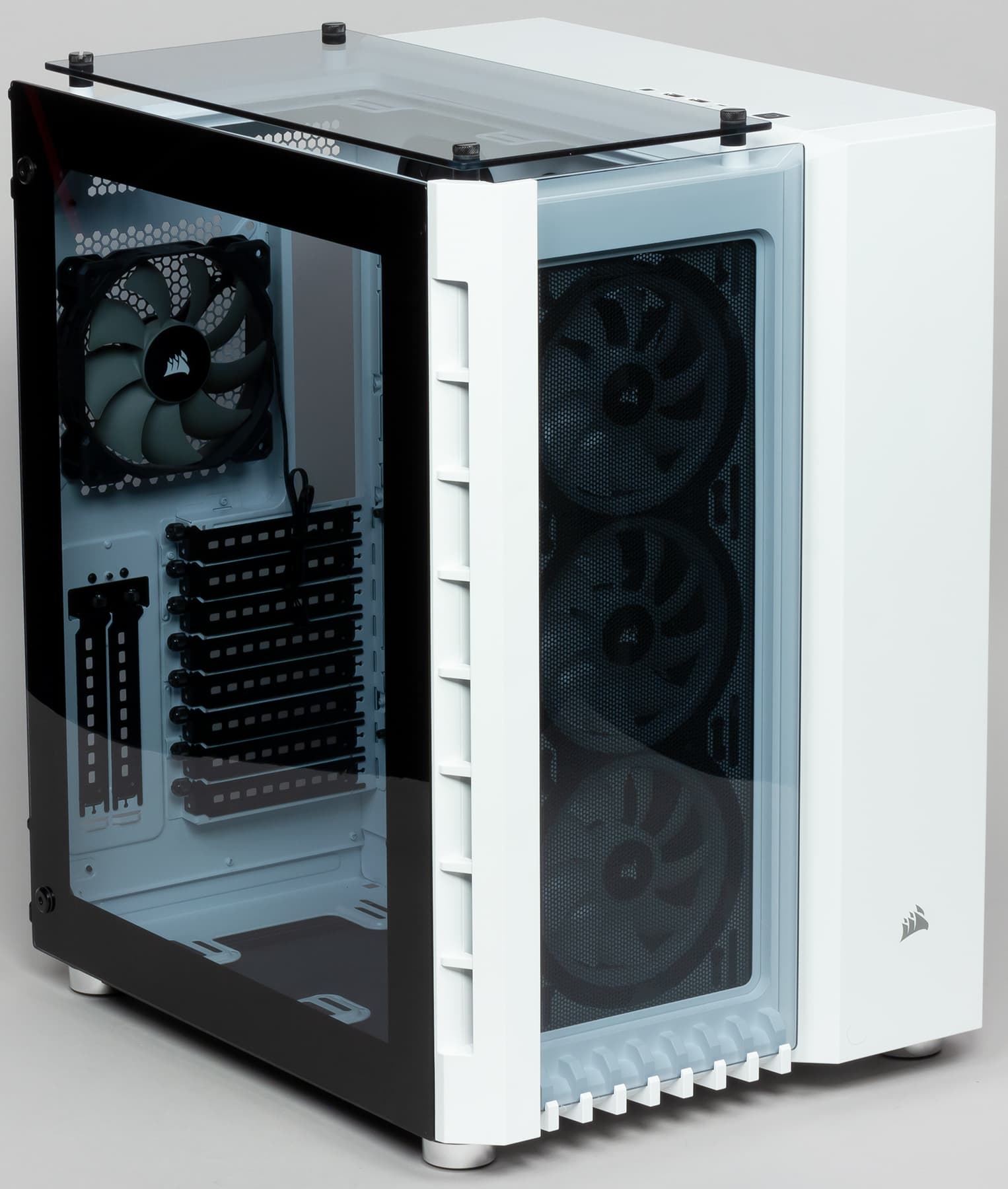

Разделение на части заметно и снаружи: левый отсек спереди и сверху имеет большие прорези, предназначенные для вентиляции и прикрытые декоративными стеклянными накладками, а у правого отсека впереди и вверху панели сплошные, на верхнюю выведены кнопки и внешние разъемы.
Слотов для 5,25- и 3,5-дюймовых устройств с выходом на лицевую панель в Crystal 680X не предусмотрено.
По данным производителя, в корпус можно устанавливать видеокарты длиной до 330 мм, что подтверждает и наш замер. Этого вполне достаточно для практически любого из современных видеоадаптеров, которые редко имеют длину свыше 30 см, причем замер внутри корпуса сделан при установленных штатных фронтальных вентиляторах, и если их снять, то длина соответственно увеличится до 360 мм.
Но если эти вентиляторы заменить, например, на радиатор системы жидкостного охлаждения, то свободное пространство уменьшится, возможно — настолько существенно, что какие-то из видеокарт могут и не поместиться. Так, толщина модулей жидкостного охлаждения, включая их собственные вентиляторы, составляет 50-55 мм, к этому надо добавить 5 мм штатной крепежной рамки (о ней позже), и тогда, с учетом необходимости хоть небольшого зазора, для видеоадаптера останется не более 300 мм.
В некоторых случаях может выручить крепление видеокарты к двум вертикальным слотам расширения — при этом получается на полтора сантиметра больше места по длине.

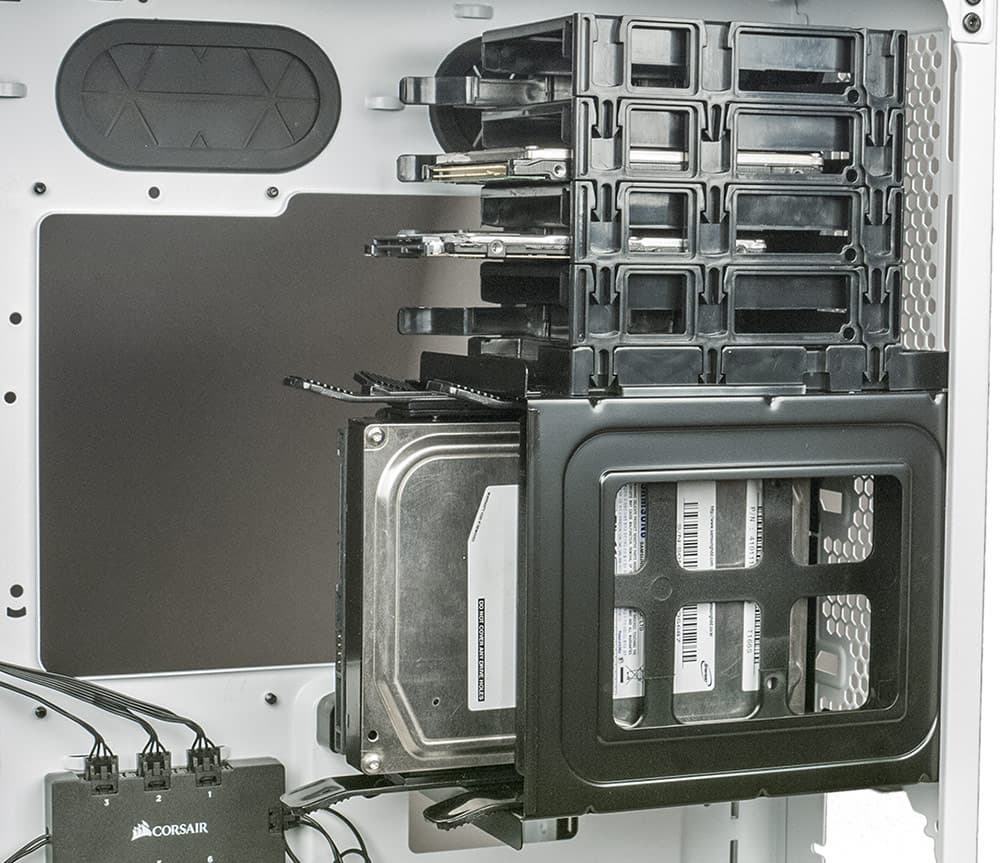

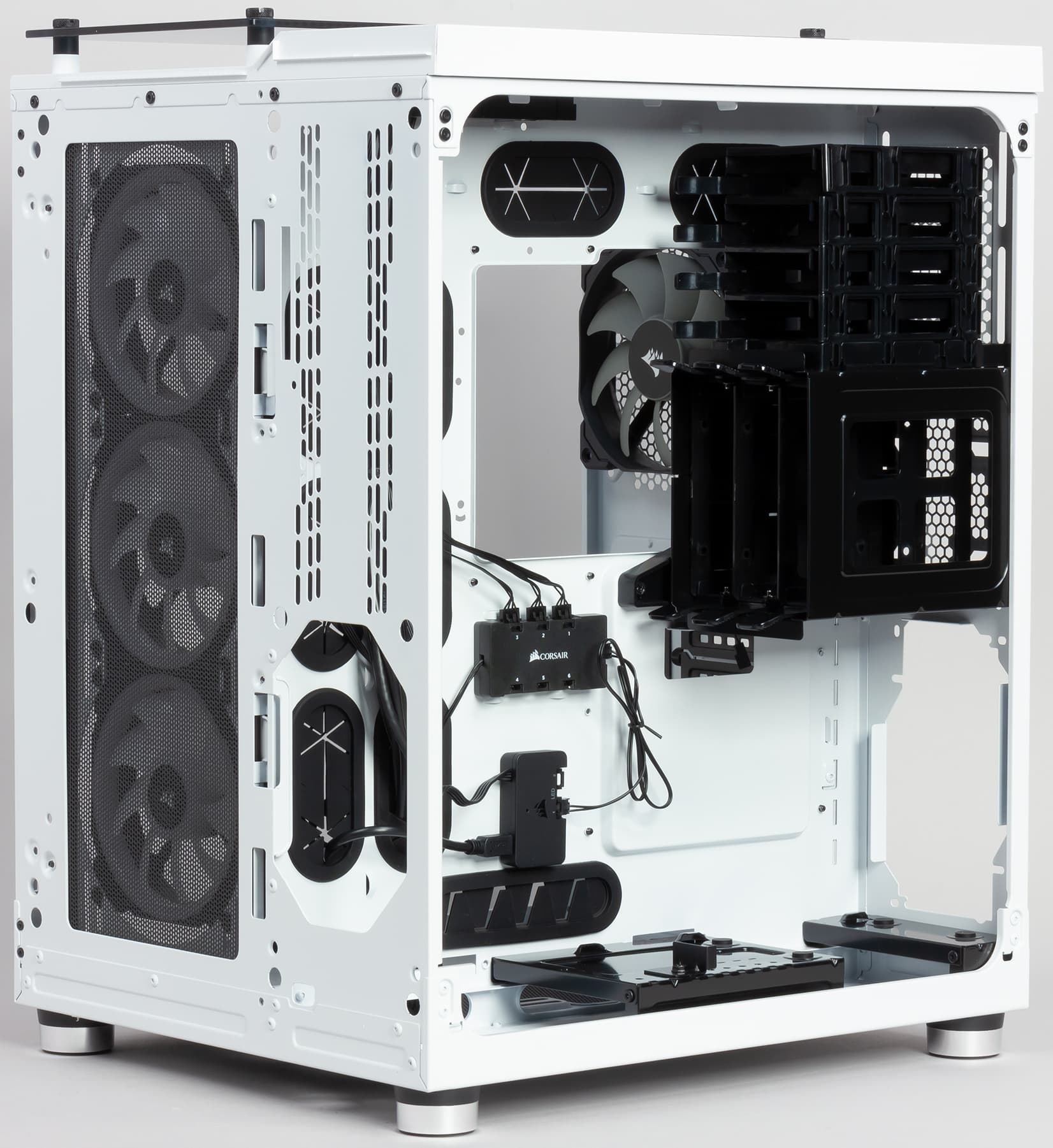

Для размещения дисков предусмотрена сдвоенная конструкция, размещенная в правой части. Основной элемент — привычная трехместная стойка, в которую накопители обеих размерностей вставляются на салазках. Только место для этой стойки выбрано необычное: сзади, по высоте примерно в середине задней стенки, причем салазки ориентированы не горизонтально, а вертикально.

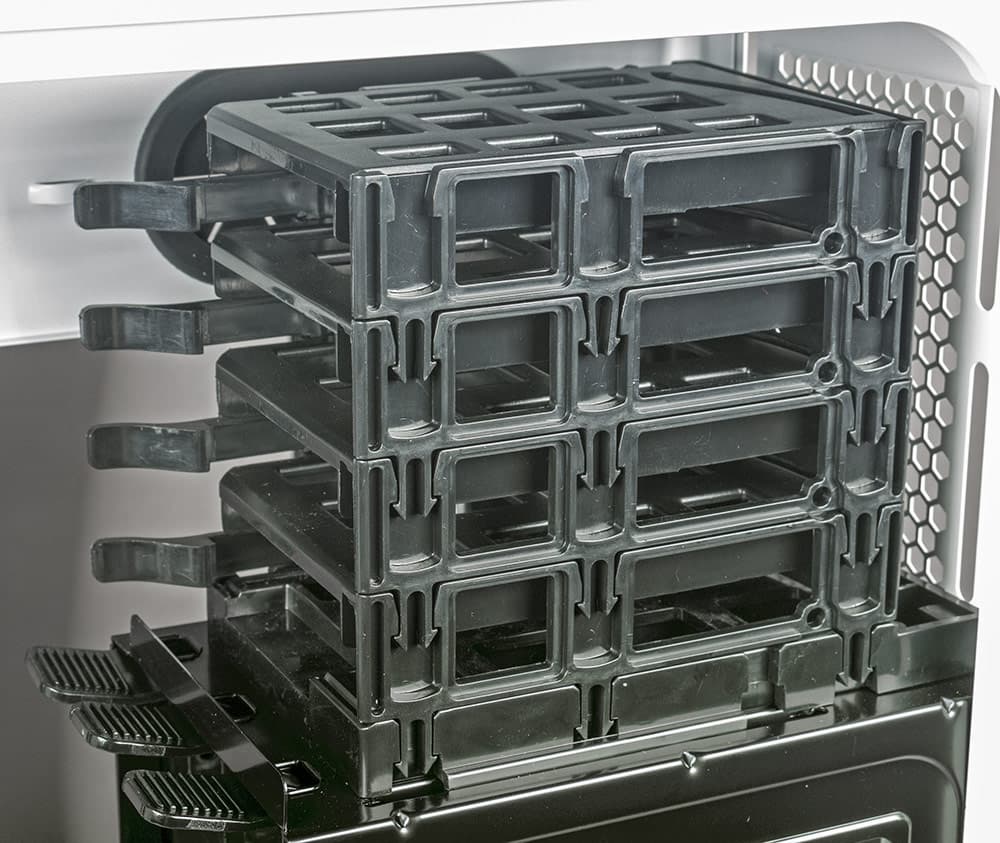

К верхней части стойки крепится корзина-«бутерброд» из четырех отсеков для 2,5-дюймовых SSD/HDD. Отсеки крепятся друг к другу расположенными снизу пластиковыми защелками, а для фиксации накопителей в каждом отсеке имеется еще одна защелка, боковая. Такие конструкции мы видели в других корпусах Corsair, например, в Air 540 и в Obsidian 350D.
Вся эта конструкция съемная, к шасси она крепится винтами.
Конструкция

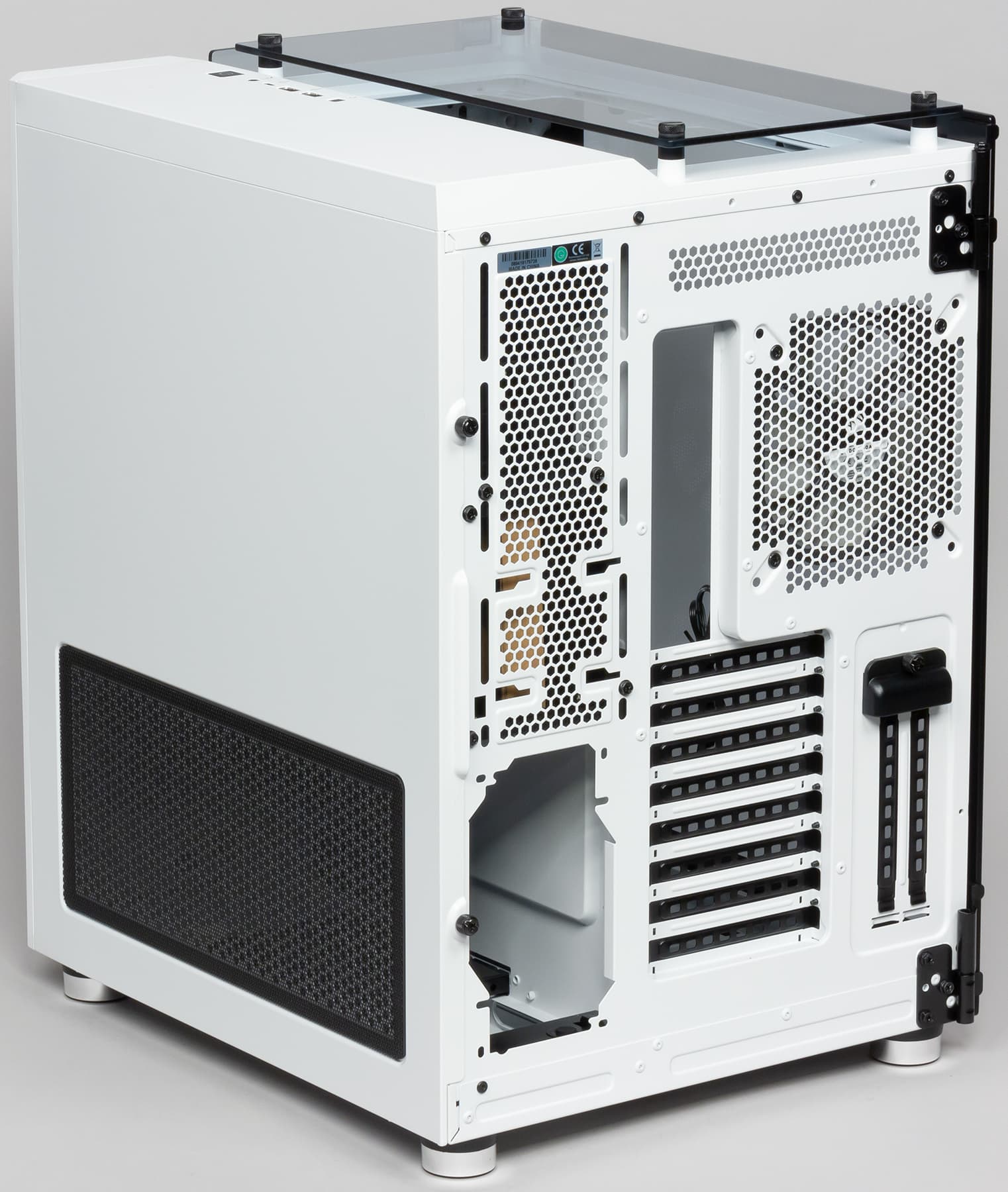

Размеры корпуса по нашему замеру 507×338×420 мм (В×Ш×Г), включая выступающие элементы. Как видите, высота позволила бы размещать будущий компьютер в относительно невысоких нишах, но надо учесть, что кнопки и разъемы выведены наверх.
Вес довольно приличный: 11,6 кг, но обусловлен он во многом наличием трех стеклянных панелей, потому что металл во всех элементах шасси, к которым удалось подобраться с микрометром, не слишком толстый — от 0,65 до 0,75 мм.
Тем не менее, из-за особенностей конструкции жесткость шасси получилась неплохой, а пластиковые наружные накладки, передняя и верхняя, помогли повысить жесткость корпуса в целом.
Правда, жесткость правой боковой крышки, металл которой как раз и оказался самым толстым, можно назвать лишь удовлетворительной, хотя особых затруднений при снятии и установке это не вызывает.
Довольно высокие ножки корпуса снабжены резиновыми вставками большой площади, повышающими амортизирующую способность. Сами ножки пластмассовые, но на ⅔ по высоте декорированы под хром, и лишь примыкающая к днищу треть черная.

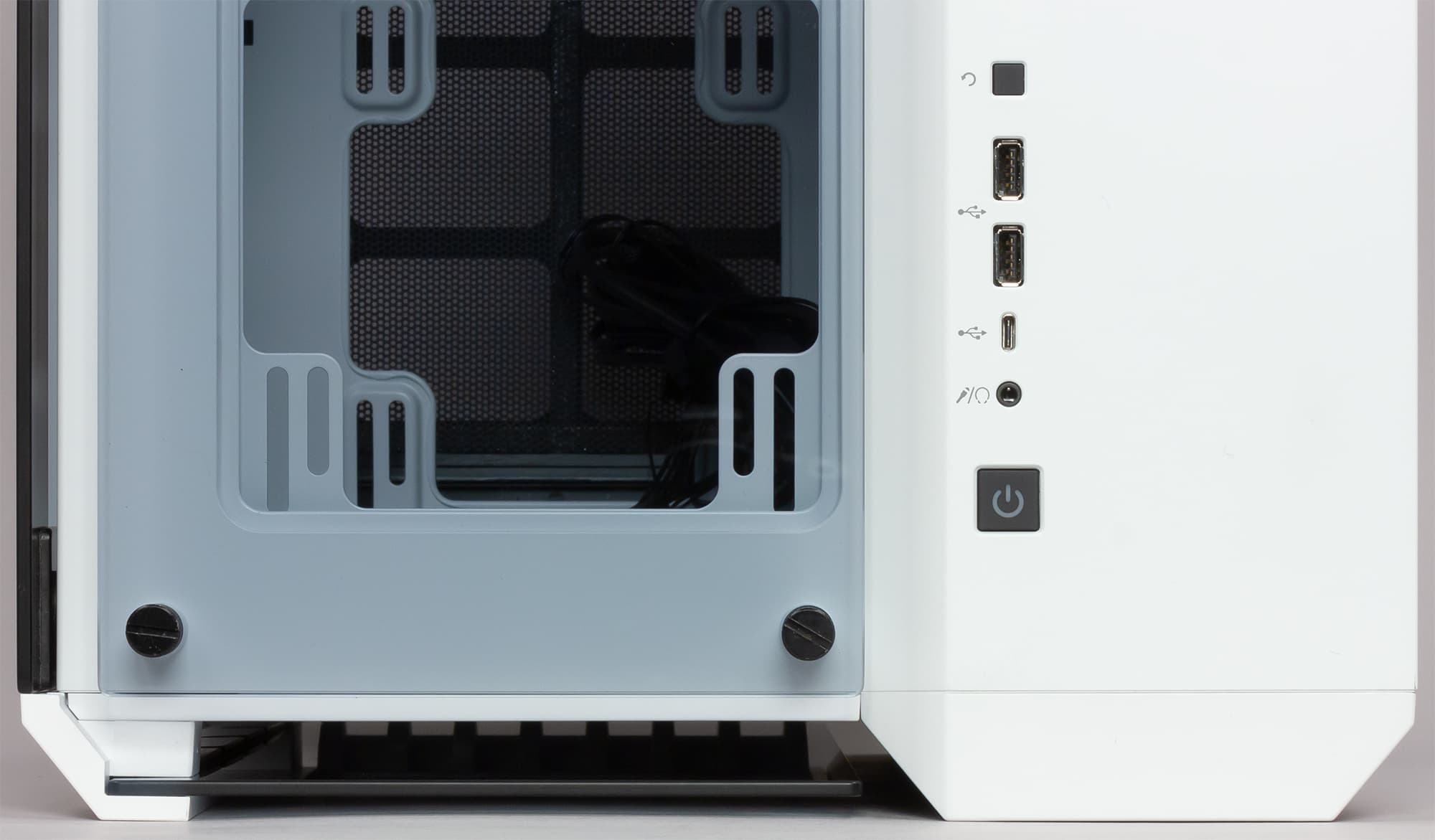

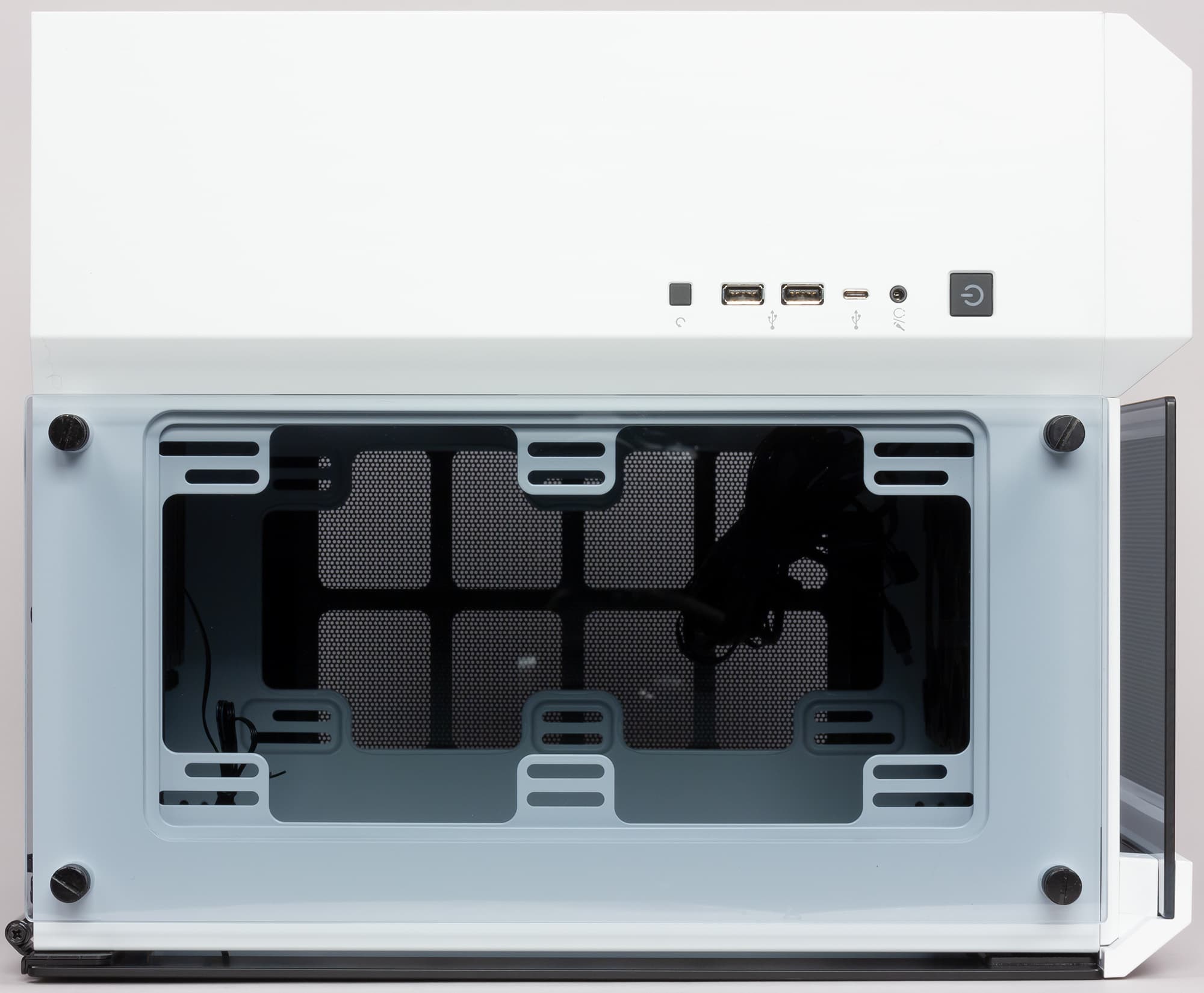

Органы управления и внешние разъемы размещены одним рядом в правой части верхней панели. Набор не слишком богатый: кроме кнопок, есть два порта USB 3.1 Type-A и один Type-C, аудиоразъем единый для наушников и микрофона. Кнопка Power имеет встроенную подсветку белого цвета, индикатора дисковой активности нет.
Кнопки чуть утоплены относительно плоскости панели, вкупе с достаточно большим усилием нажатия это в некоторой степени предотвратит срабатывания от случайных прикосновений. Поскольку оба разъема USB-A расположены в линию и с зазором всего в 6 мм, могут быть проблемы с одновременным подключением сколь-нибудь широких устройств.
Расположение кнопок и разъемов явно подразумевает установку компьютера на полу или на низкой подставке: при настольном размещении сидящий рядом оператор, даже если его рост выше среднего, попросту не увидит эти элементы.
Система вентиляции
Наличие в корпусе двух объемов позволяет разделить потоки воздуха от системной платы, включая установленные на ней компоненты, и блока питания, а расположение накопителей не препятствует движению воздуха.

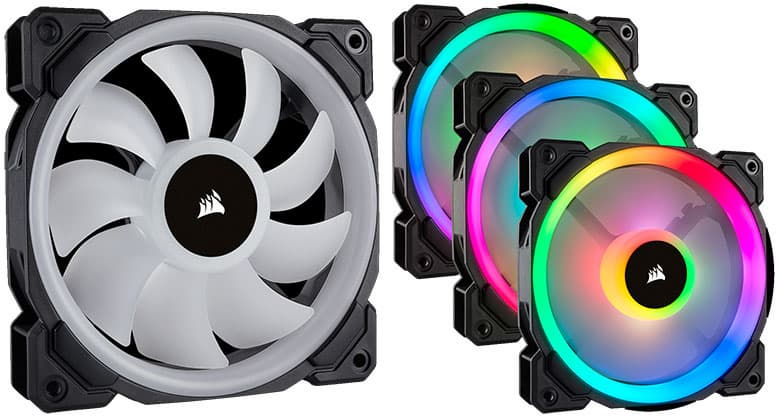

В штатное оснащение корпуса входят три 120-миллиметровых вентилятора Corsair LL120, оснащенных 16 независимыми RGB-светодиодами на двух отдельных световых контурах, что обеспечивает яркую подсветку с визуальными эффектами.
Из каждого вентилятора выходят два шлейфа, оба 4-проводные, но с разными разъемами: один для управления собственно вентилятором, он должен подключаться к системной плате, второй — для подсветки с управлением через имеющийся в корпусе контроллер (о нем скажем ниже).

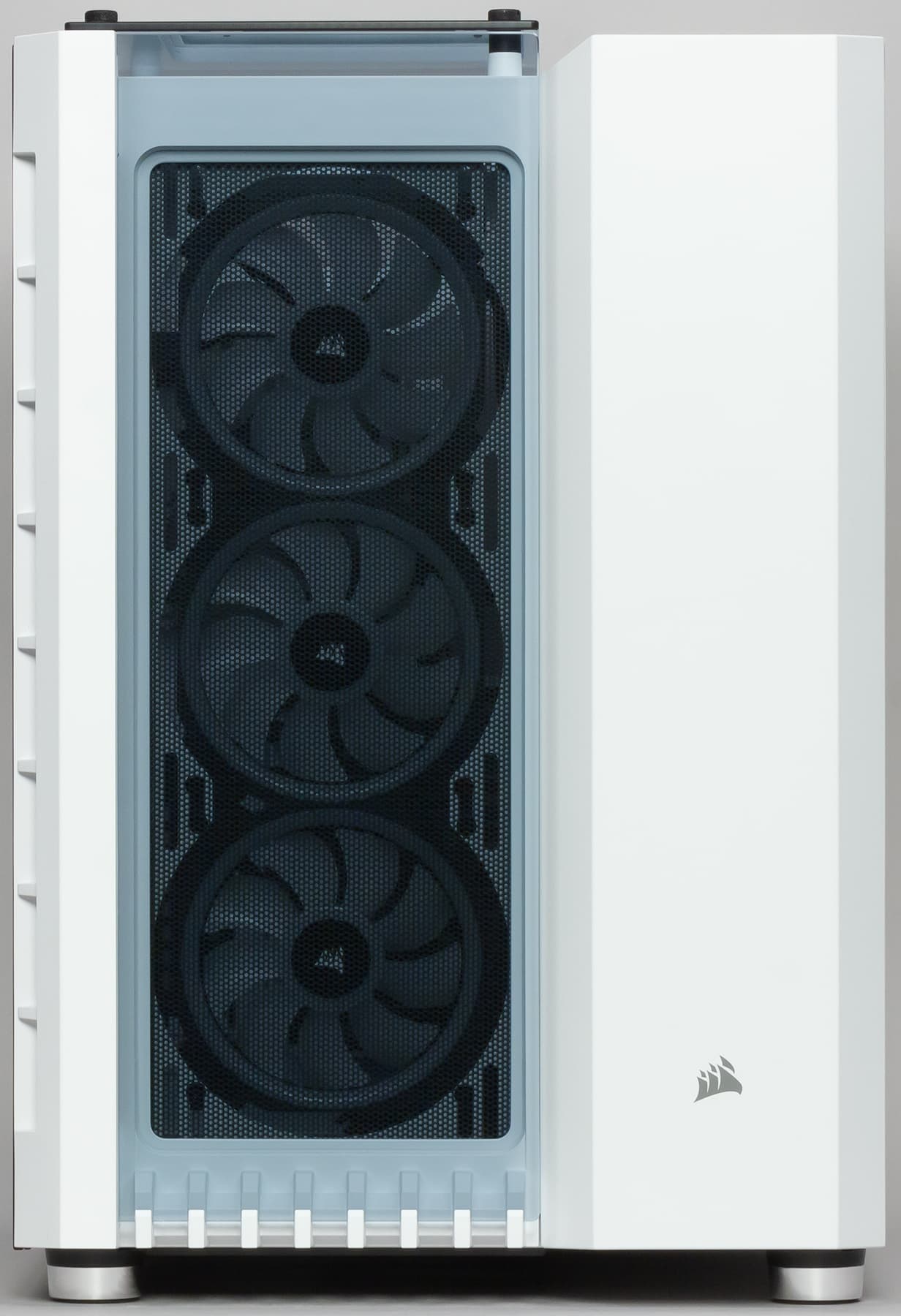

Эти вентиляторы установлены спереди как нагнетающие.
Сзади, ближе к области размещения процессорного кулера, установлен вентилятор Corsair SP120 того же размера, но попроще — без подсветки и с одним 3-проводным шлейфом. Работает он на вытяжку.
Все эти вентиляторы можно заменить на 140-миллиметровые, но спереди таких поместится только два.
На верхней и нижней плоскостях шасси можно закрепить по два дополнительных вентилятора размером 120 или 140 мм.
Поскольку доступ к месту размещения фронтальных и верхних вентиляторов снаружи закрыт декоративными стеклянными пластинами, для крепления предусмотрены съемные рамки, которые фиксируются изнутри невыпадающими винтами с накатными головками. Снять эти рамки очень просто, достаточно открыть левую боковую стенку, чтобы увидеть черные винты — они как раз и расположены ближе к этой стенке, а справа (то есть в глубине шасси) рамки крепятся с помощью выступов и пазов.
Все эти вентиляторы обслуживают левый отсек корпуса, в правом активного охлаждения не предусмотрено. Поскольку этот отсек практически изолирован от левого, а прямого теплоотвода от корпусов дисков на шасси нет, то тепловой режим установленных в нем накопителей (если их не один-два) вызывает сомнения. На задней стенке правого отсека, как раз в районе расположения дисковых стоек, есть большая область с отверстиями, но на естественную конвекцию в горизонтальном направлении рассчитывать не приходится, а вентилятор (небольшой по размеру и толщине) хоть и можно установить при большом желании, но только для 2,5-дюймового «бутерброда», однако его эффективность из-за особенностей конструкции стоек для дисков будет крайне низкой.
В корпусе установлены три фильтра: фронтальный, на днище и на правой боковой стенке.

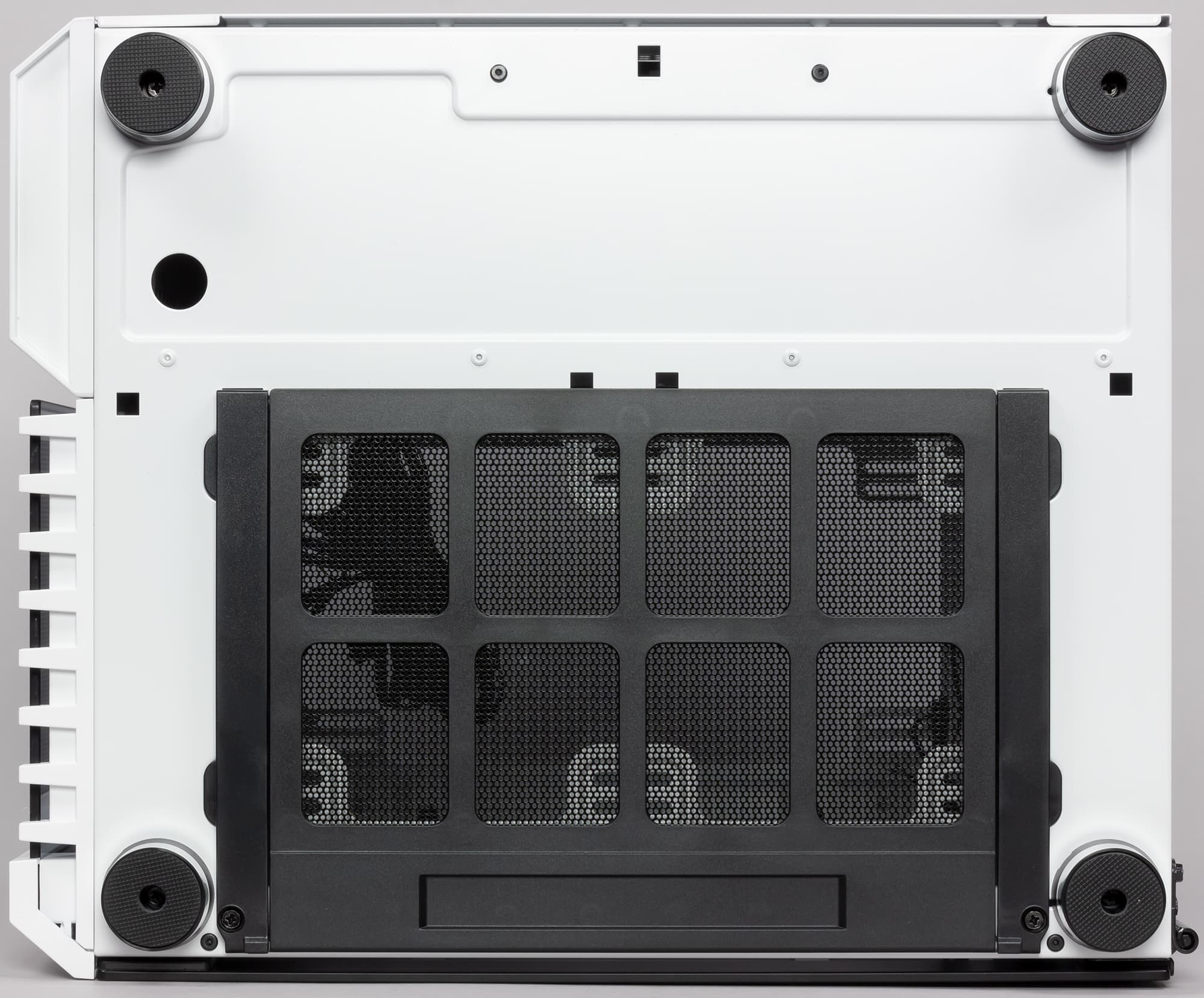

Нижний фильтр выполнен в виде пластмассовой рамки с сеткой из тонкого листового пластика. Обычно подобные фильтры извлекаются движением назад, что не всегда удобно. А в данном случае рамка вынимается с левой стороны, достаточно лишь открыть левую стеклянную стенку.
Правый и передний фильтры — это такая же сетка, но с магнитами по периметру. Правый крепится к металлу боковой стенки снаружи, поэтому снять его для обслуживания проще всего, а фронтальный — к соответствующей рамке для вентиляторов, то есть его хоть и нельзя назвать быстросъемным, но доступ к нему вполне удобный.

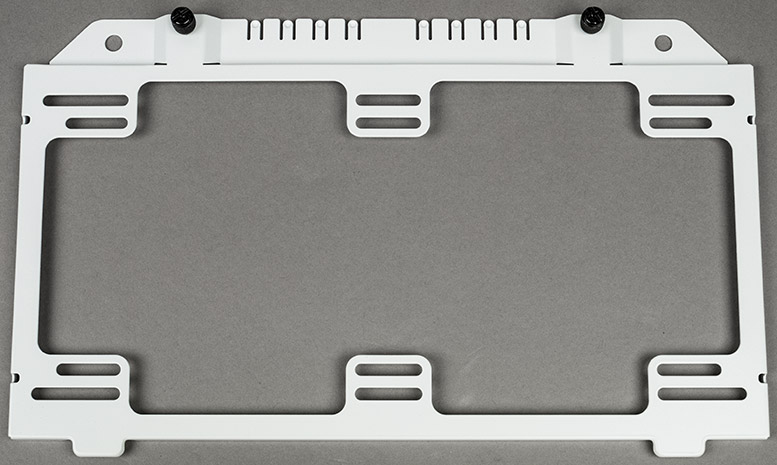

В комплекте есть и четвертый фильтр, предназначенный для рамки опциональных верхних вентиляторов и сделанный так же, как предыдущие два. Его при необходимости должен установить сборщик.
Вместо вентиляторов можно устанавливать и системы жидкостного охлаждения с радиаторами следующих типоразмеров: спереди — 280 или 360 мм, вверху и внизу — 240 или 280 мм, на задней стенке — 120 или 140 мм.
Система подсветки, программа Corsair Link

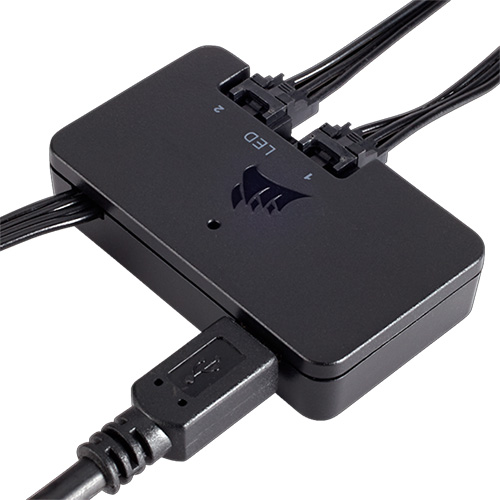

Штатная система подсветки включает три фронтальных вентилятора (о них сказано выше) и контроллер Corsair Lighting Node Pro, обеспечивающий интересные эффекты RGB-подсветки. Контроллер имеет два независимых канала, к каждому из которых можно подключить до 4 светодиодных лент по 10 RGB-светодиодов в каждой с индивидуальной адресацией (таких лент в корпусе нет, они приобретаются отдельно).

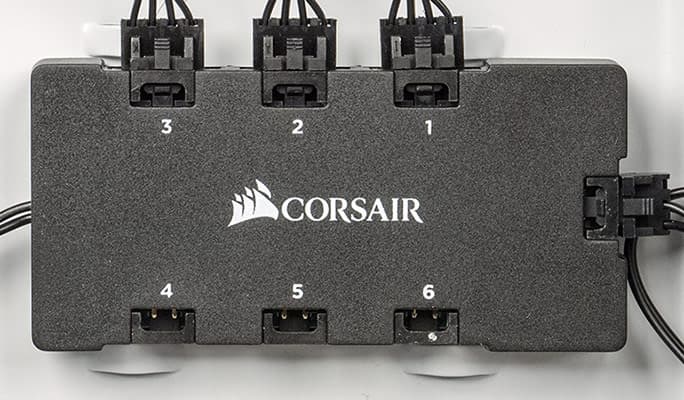

Расширенные возможности дает использование концентратора HD RGB LED, который также имеется в корпусе. Он соединяется с одним из каналов контроллера и позволяет подключать до 6 RGB-вентиляторов.
Питание на контроллер и концентратор подается от БП через разъемы SATA.
Сразу отметим: контроллер управляет только подсветкой, но не скоростью вращения вентиляторов — как было сказано выше, каждый из LL120 оснащен отдельными шлейфами с разными разъемами для собственно вентилятора и для встроенной в него подсветки. Обороты задаются системной платой и отслеживаются через нее.
Управление осуществляется программным обеспечением через порт USB 2.0 матплаты, никаких кнопок на панели управления корпуса для этого не предусмотрено.
Компания предлагает два варианта ПО: Corsair Link и Corsair iCue. Мы уже подробно рассматривали программу iCue (правда, на примере корпуса с другим контроллером), поэтому остановимся подробнее на первой из упомянутых, актуальной на момент тестирования была версия 4.9.7.35 (одновременно в разделе загрузок предлагалась и v.4.9.4.28).
Скачивание и установка Corsair Link не занимают много времени, по окончании нужно перезагрузить компьютер. Программа включается в автозагрузку (это можно отменить в ее настройках), для интерфейса можно выбрать и русский язык.

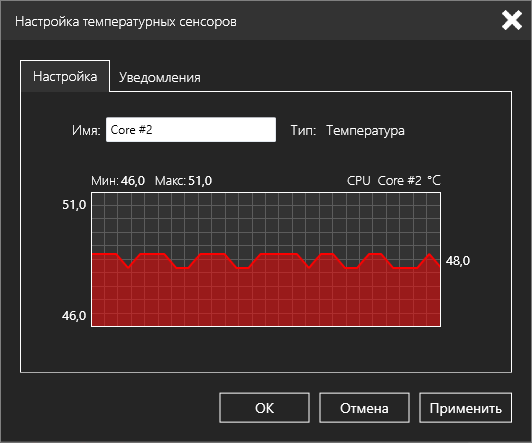

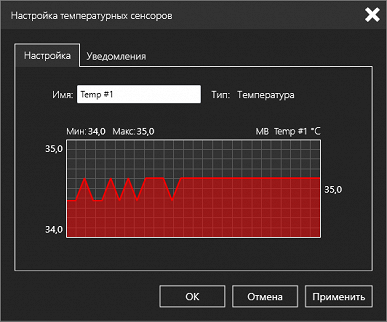

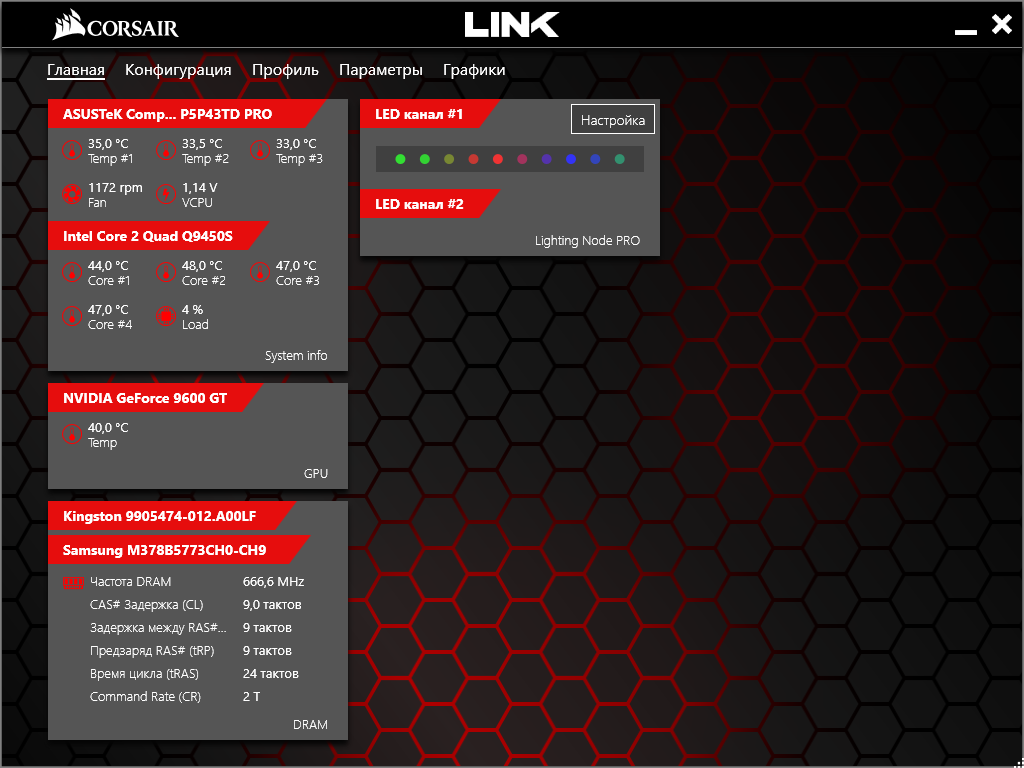

Помимо управления подсветкой, Corsair Link осуществляет и мониторинг компонентов компьютера — системной платы, процессора, видеокарты, памяти. Отображаются текущие значения температур, некоторых напряжений, частоты вращения вентиляторов и т. п., для некоторых величин можно отслеживать изменения в виде графиков.

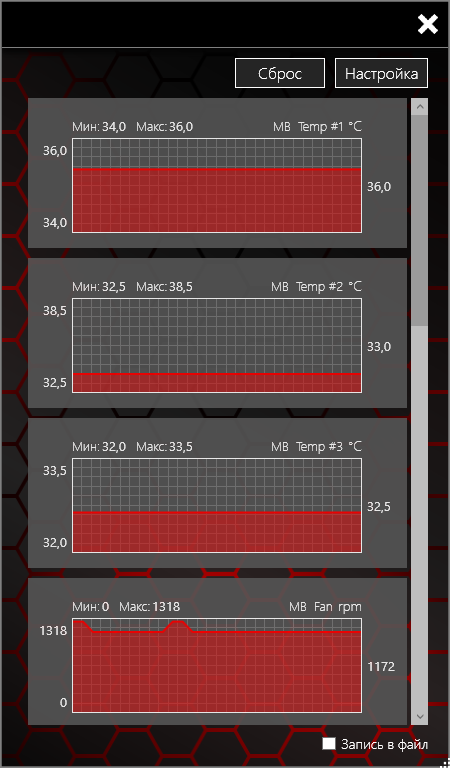

Набор графиков можно вывести в отдельном окне и вести запись в файл.

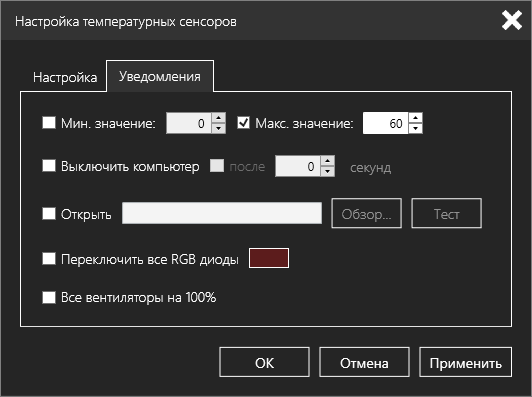

Кроме того, можно задать пороговые значения и назначить определенные действия по достижению одного из них — например, выключить компьютер или зажечь все светодиоды определенным цветом, чтобы привлечь внимание. Эти действия можно сочетать друг с другом.

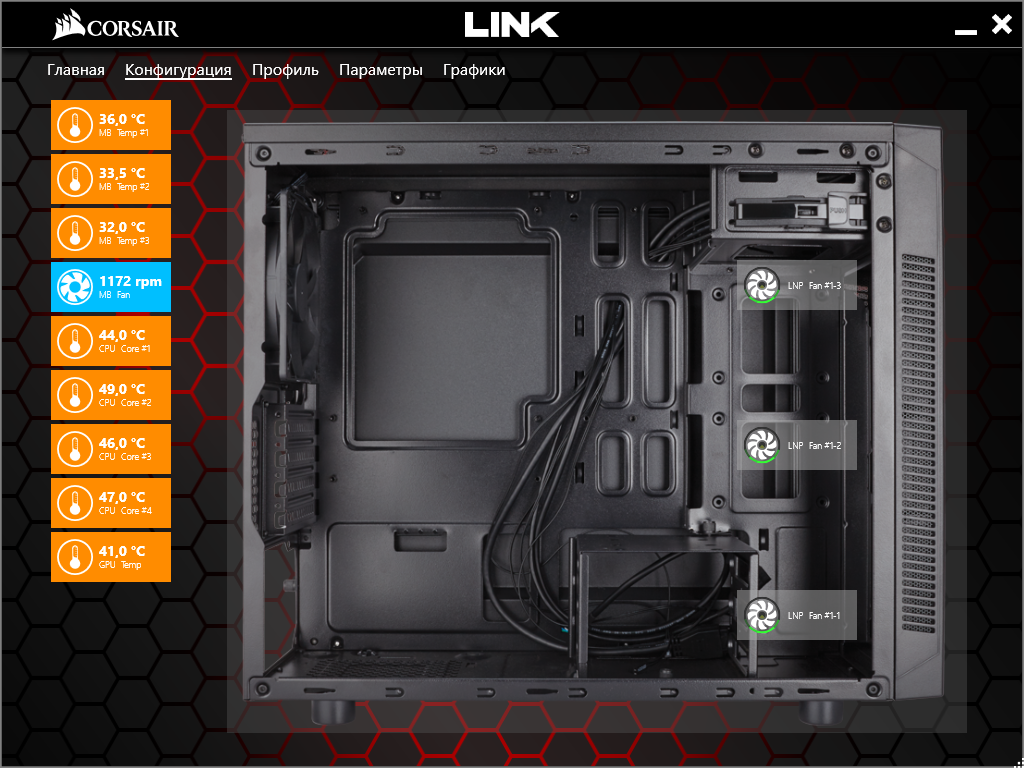

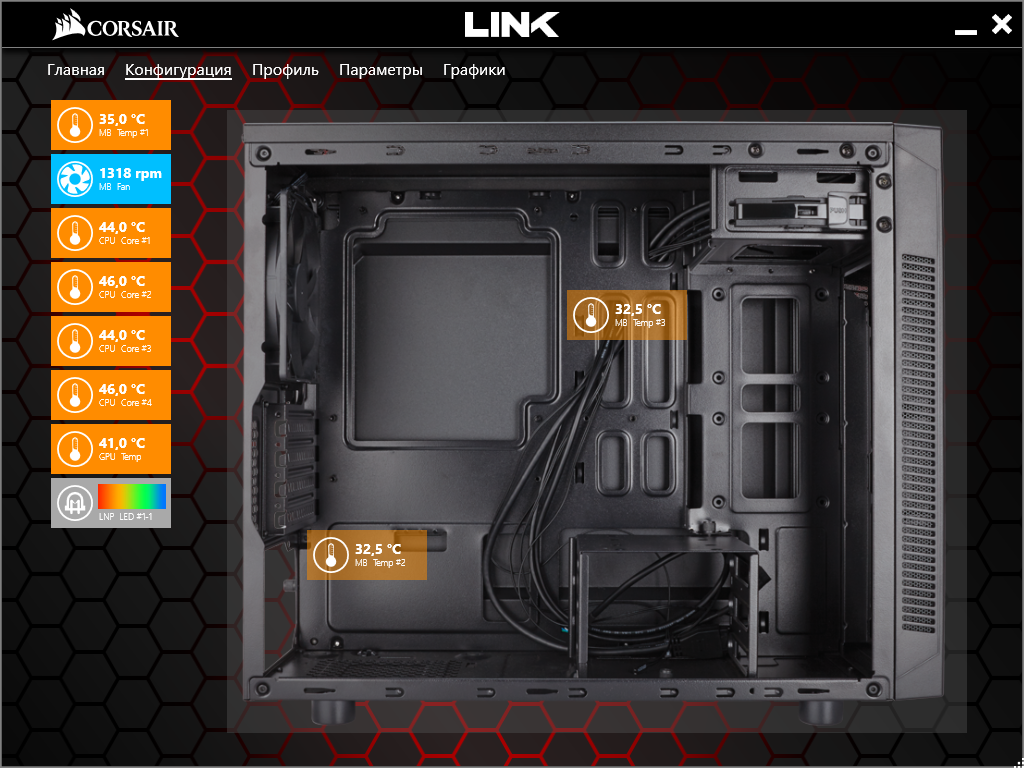

На странице «Конфигурация» можно отметить реальное расположение тех или иных датчиков, перетаскивая прямоугольники из левого столбца на изображение корпуса со снятой левой стенкой.

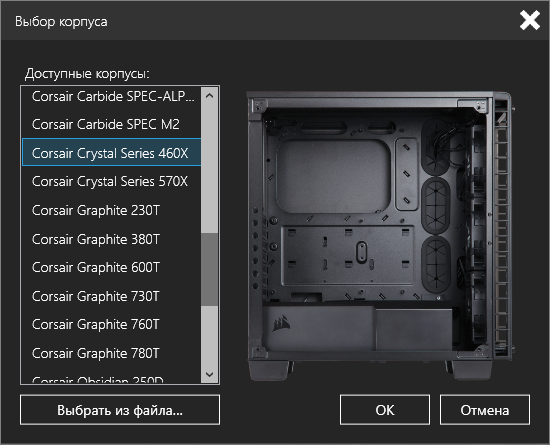

Даже модель для отображения можно выбирать из длинного списка, вот только наш «герой» Crystal Series 680X в нем пока отсутствует.

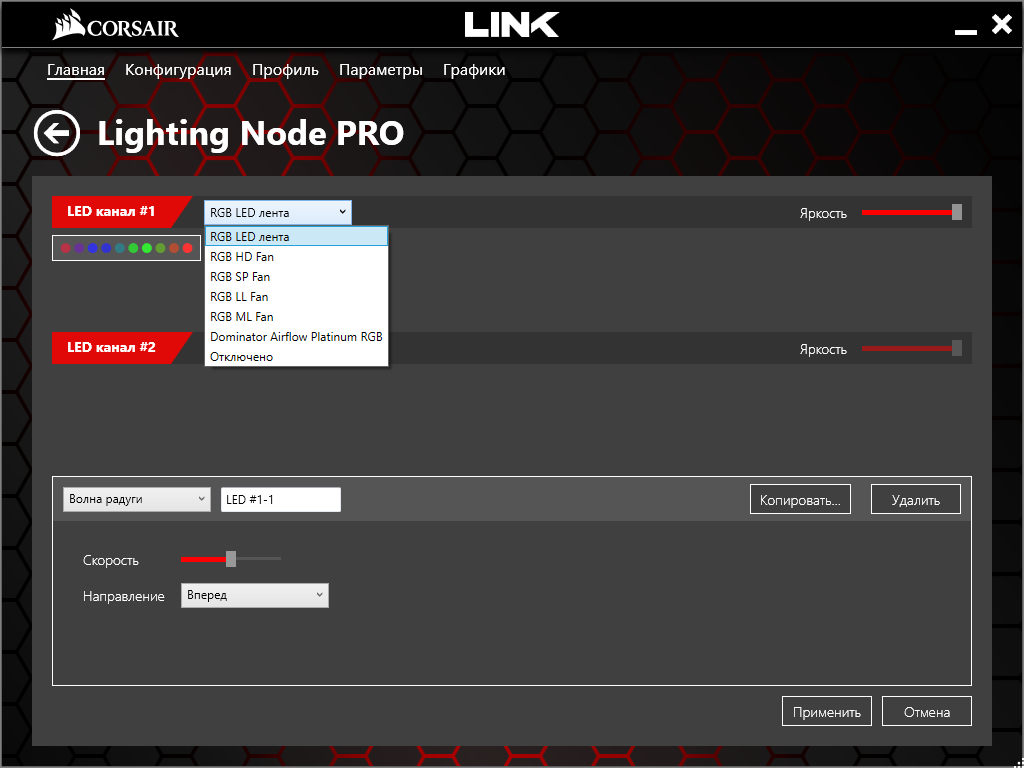

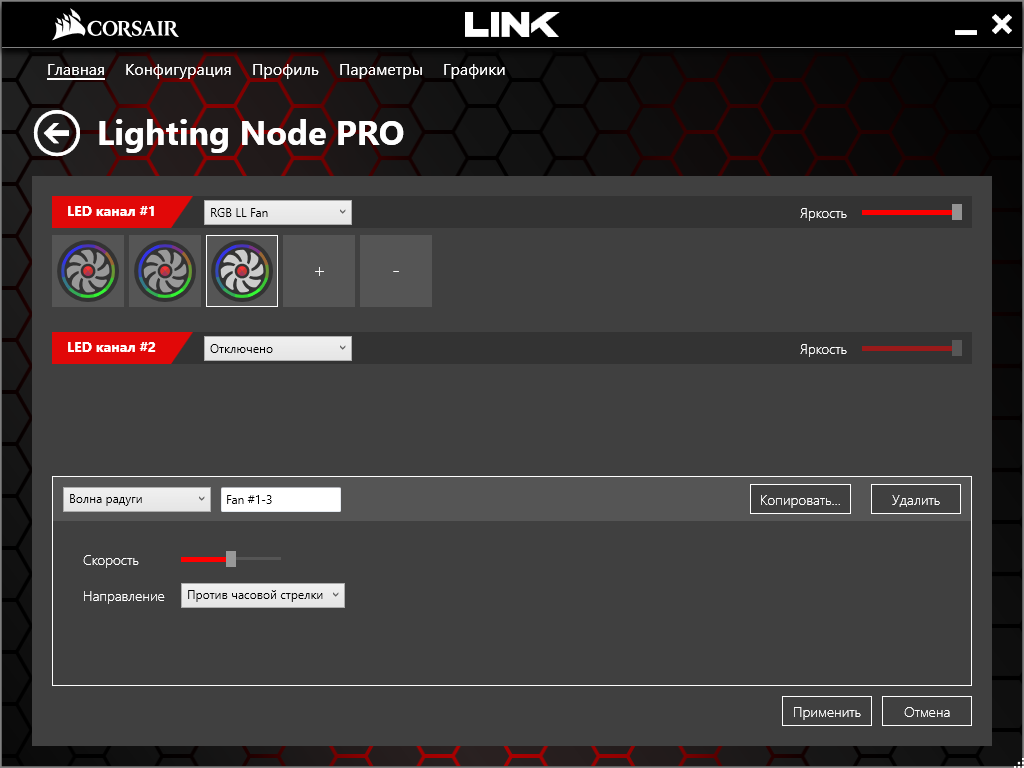

Для управления подсветкой имеется отдельная страница. По умолчанию подключенные к контроллеру RGB-устройства считаются светодиодными лентами, но эту установку можно изменить, к тому же поначалу у нас работала подсветка только одного вентилятора, нижнего.
Мы выбрали «RGB LL Fan» в соответствии с реалиями корпуса и добавили кнопкой «+» еще два таких же устройства на одном канале, тогда заработала подсветка у всех трех. Яркость регулируется движком справа, его нулевое положение отключит светодиоды (для отработки любых изменений требуется нажать кнопку «Применить»).

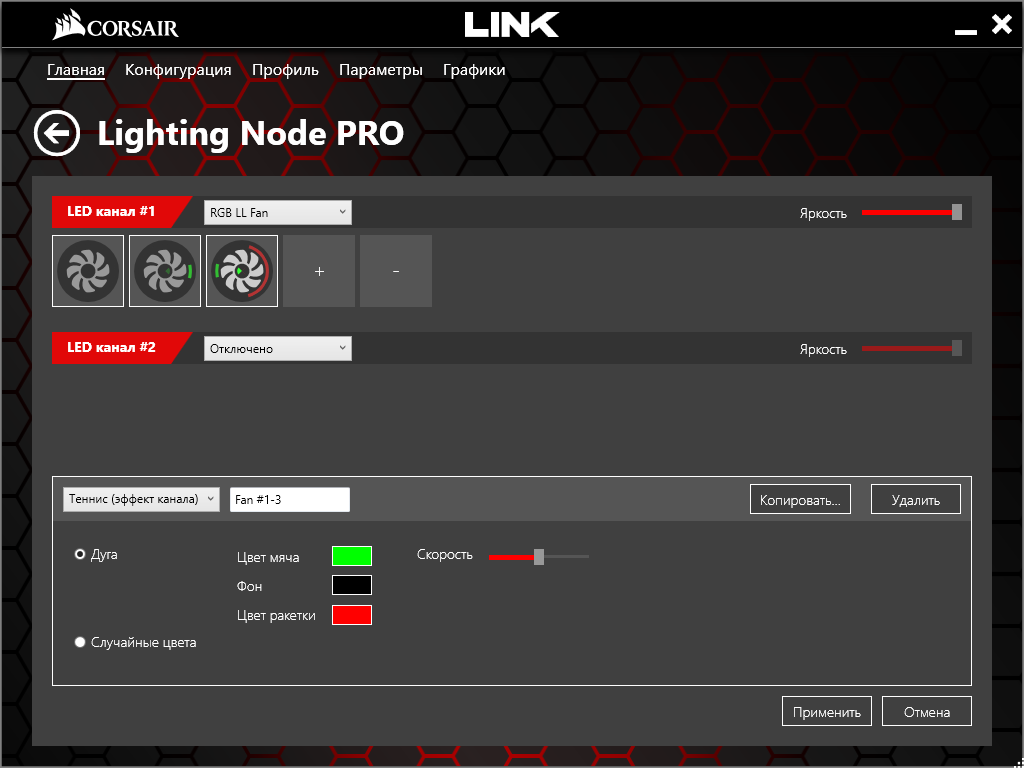

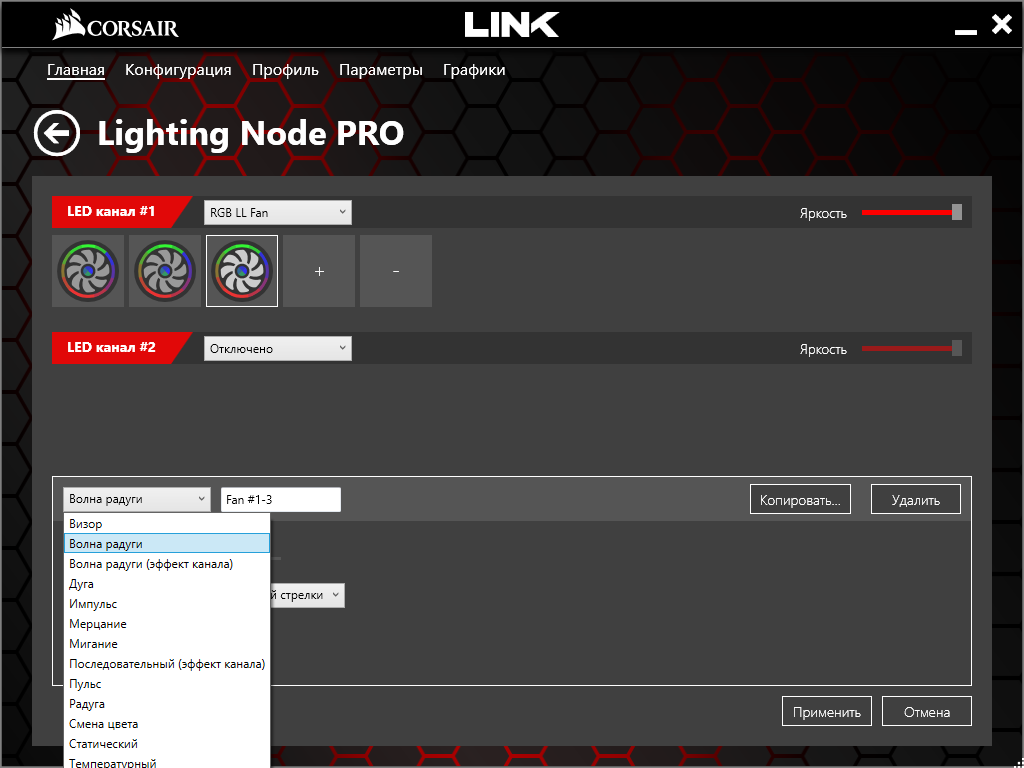

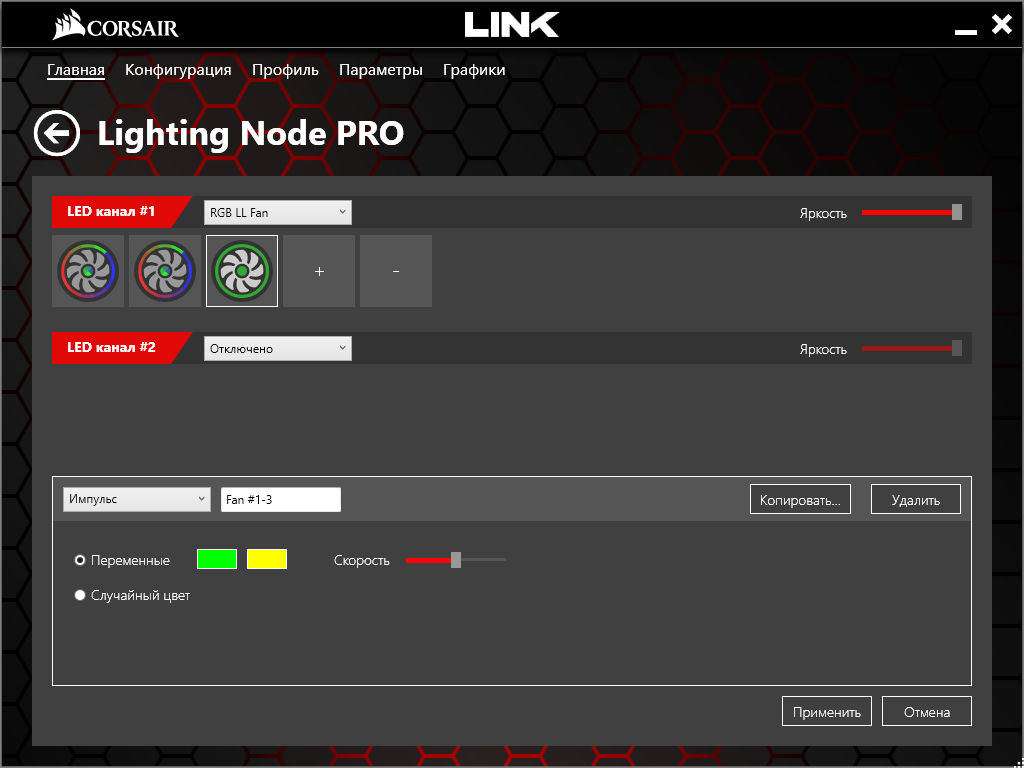

В нижнем поле окна можно выбрать световой эффект и задать его параметры (для каждого эффекта свои).
Оценить выбранный эффект до нажатия «Применить» можно по анимированным изображениям вентиляторов в верхнем поле. Выбирая в этом поле тот или иной вентилятор, можно задать разные эффекты для каждого. А если нажимать там же кнопку «−», то из системы подсветки будет исключен один из вентиляторов — сначала верхний, потом средний, потом нижний (конечно, порядок зависит от номеров разъемов концентратора, сейчас речь о подключениях по умолчанию).
Сборка системного блока
Левая стеклянная стенка выполнена в виде дверцы, ее задняя кромка оснащена петлями, допускающими поворот примерно на 100 градусов, а передние углы имеют приклеенные внутри магниты, удерживающие дверцу в закрытом состоянии. Снять ее совсем тоже можно, достаточно открутить стопорный винт на верхней петле.
Правая стенка снимается сдвигом назад и фиксируется спереди П-образным выступом за переднюю вертикальную кромку шасси, а сзади двумя невыпадающими винтами с накатными головками.
Снимать имеющиеся спереди и вверху декоративные накладки, пластиковые и стеклянные, нет практической необходимости, хотя при желании сделать это можно без особых сложностей.

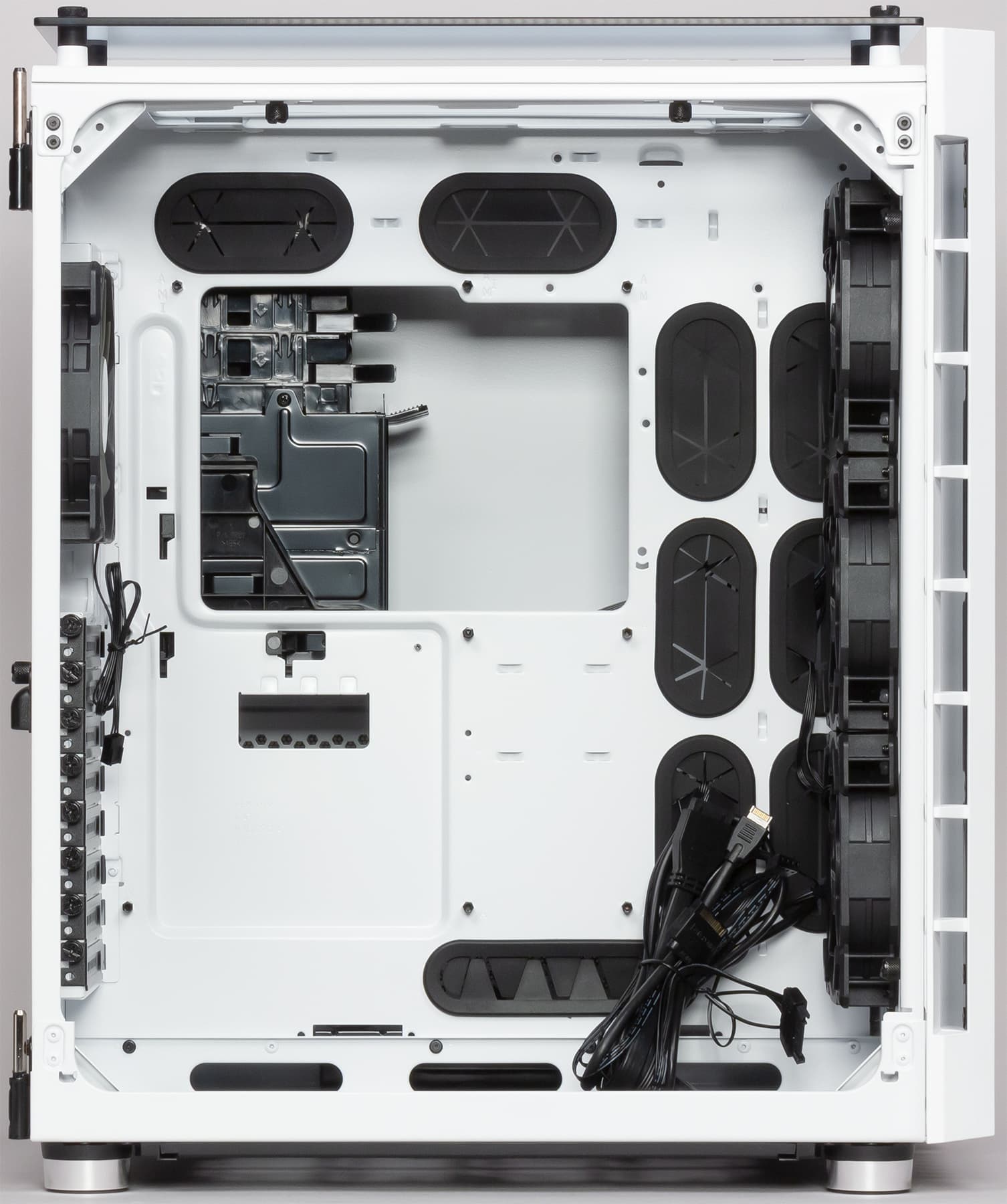

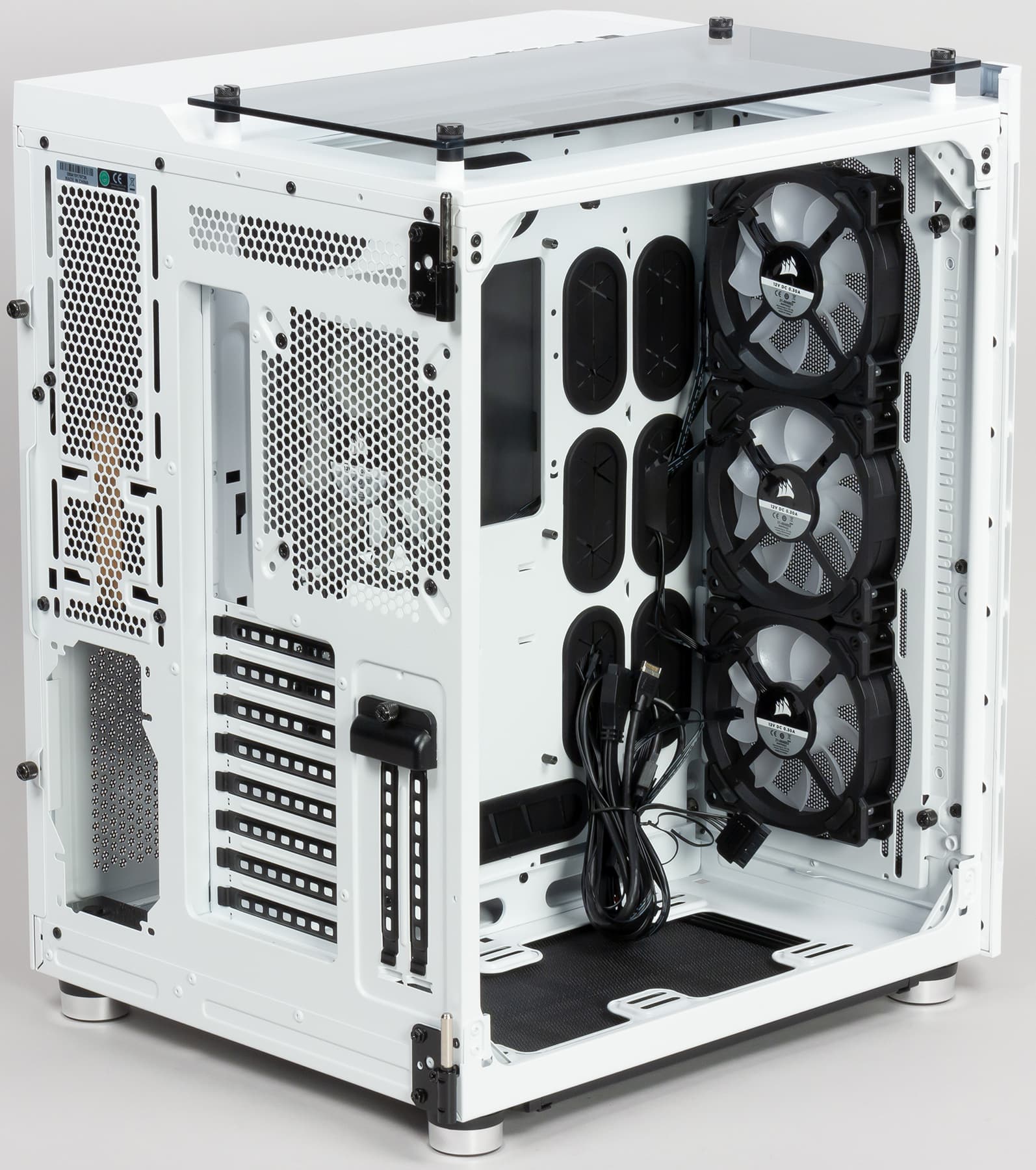

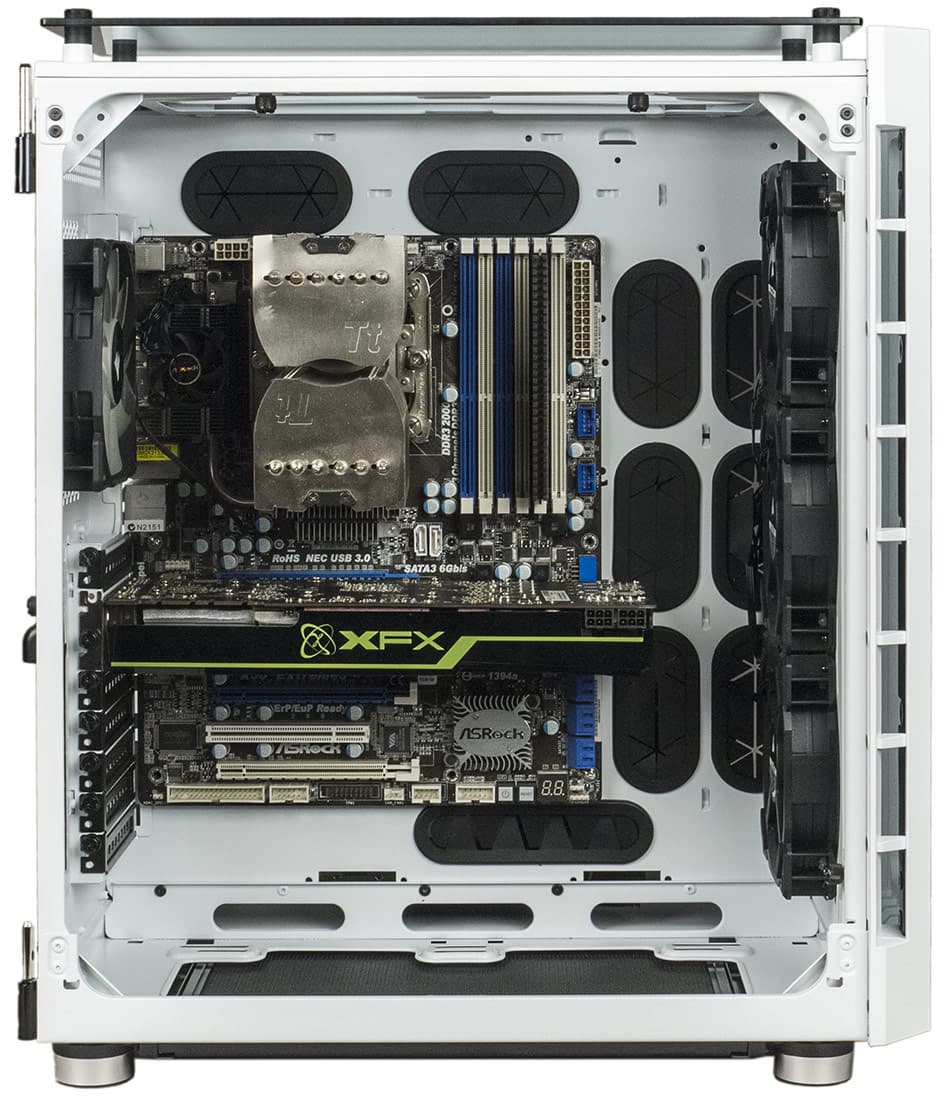

Для прокладки кабелей и шлейфов за подложкой системной платы предусмотрены девять больших овальных отверстий, прикрытых резиновыми уплотнителями с разрезными лепестками. Закрепить пучки кабелей помогут имеющиеся в комплекте одноразовые нейлоновые стяжки, которые продеваются в предусмотренные на подложке штампованные ушки.
Стойки для платы формата ATX уже установлены, а если планируется использовать плату другого размера, то часть из них придется переставить. Отверстие для портов ввода-вывода на задней панели заглушки не имеет, две вертикальных и восемь горизонтальных прорезей для плат расширения закрыты многоразовыми заглушками. Крепление плат расширения — винтами с накатной головкой, для располагаемых горизонтально доступ к винтам изнутри, для вертикальных снаружи (их крепежная планка прикрыта пластиковой крышечкой с одним винтом).
Большое окно в подложке системной платы теоретически позволит устанавливать или снимать процессорный кулер, не демонтируя саму плату. Но во многих случаях этому помешают дисковые стойки, которые справа закрывают изрядную часть этого окна как раз в месте расположения процессора.
Подключение внешних разъемов — монолитными коннекторами (для аудио есть только HD Audio); кабели экранированные и достаточно длинные, чтобы их можно было проложить за подложкой. Кабели от обоих портов USB 3.1 Type-A заканчиваются единым коннектором для подключения к внутреннему разъему системной платы.

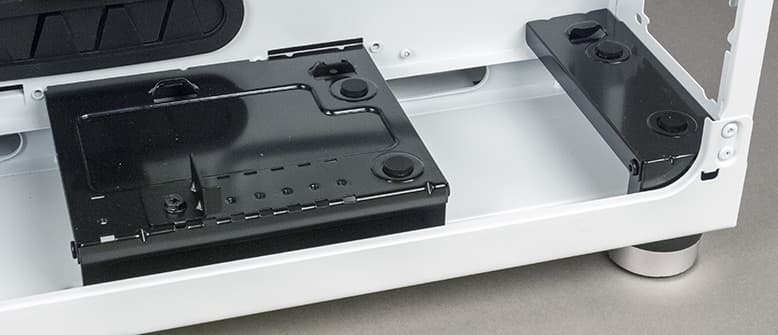

Блок питания крепится винтами к задней панели. Предусмотрен состоящий из двух частей подиум, приподнимающий БП над днищем шасси и облегчающий монтаж, а для амортизации имеются резиновые прокладки.
Возможна установка БП длиной до 200 мм: для фиксации его внутреннего края есть упор, который можно передвигать, закрепляя винтом. Можно поставить и более длинный БП, если такой найдется, просто крепление этого упора не рассчитано более чем на 200 мм; возможно, придется еще переставить контроллер подсветки, который закреплен двусторонним скотчем.

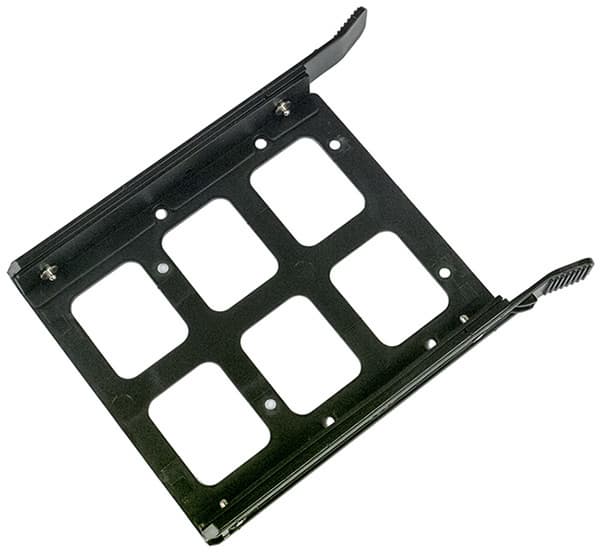

Накопители в трехместную корзину вставляются с помощью пластиковых салазок, в которых 3,5-дюймовые модели крепятся боковыми штифтами, причем имеются и резиновые амортизирующие прокладки, а 2,5-дюймовые — винтами снизу, амортизатором для них будет сам пластик салазок.
В 2,5-дюймовых отсеках диски удерживаются защелкой, причем внутри отсека имеется пружинящий элемент, выталкивающий SSD или HDD после освобождения защелки.
Для подключения накопителей можно использовать кабели как с прямыми, так и с Г-образными коннекторами, разве что из-за небольшого шага размещения дисков прямые будут немного удобнее. Кроме того, Г-образные коннекторы при наличии нескольких дисков могут помешать извлечению нужного или установке нового на свободное место — не всегда, но в ряде случаев.
Кромки шасси аккуратно завальцованы, у стеклянных панелей — скруглены, и риск повреждения рук сборщика минимален.
Акустическая эргономика
В ходе измерения уровня шума все комплектные вентиляторы управлялись путем изменения питающего напряжения. Это позволило одновременно синхронизировать все вентиляторы и сделать выводы о диапазоне шума при функционировании системы вентиляции корпуса.
Уровень шума системы охлаждения изменяется от 23,2 до 40 дБА при расположении микрофона в ближнем поле. При питании вентиляторов напряжением 5 В шум находится на минимально заметном уровне, однако с ростом напряжения питания уровень шума возрастает. В типовом диапазоне регулирования напряжения 7—11 В шум изменяется от пониженного (29 дБА) до повышенного (38,2 дБА) уровня относительно типичных значений для жилых помещений в дневное время суток.
При большем удалении корпуса от пользователя и размещении его, к примеру, на полу под столом, шум можно будет охарактеризовать как минимально заметный при питании вентиляторов от 5 В, а при питании от 12 В — как средний для жилого помещения в дневное время суток.
Позиционирование и выводы
В официальном описании корпус заявлен как «интеллектуальный»; при внимательном ознакомлении с имеющимися материалами выясняется, что «интеллект» — это совместимость с Corsair iCue. То есть при наличии других совместимых устройств с RGB-подсветкой — клавиатуры, мыши и коврика для нее, гарнитуры и даже модулей памяти, можно будет создавать общие для них световые эффекты, включая динамические реакции на события в играх для расширения происходящего за пределы экрана.
Да, конечно, даже в коротком ролике возможности системы выглядят достаточно эффектно. Но потребуются немалые дополнительные затраты на соответствующие этим возможностям комплектующие и периферию, причем в дополнение к внушительной цене самого корпуса.
Многие ли из потенциальных потребителей готовы на такие расходы — вопрос сложный. К тому же немалому их количеству подобное попросту не нужно: кому-то будет вполне достаточно возможностей встроенных в штатные вентиляторы RGB-светодиодов под управлением Corsair Link или того же iCue, а для некоторых (даже страшно сказать!) и эта подсветка не является насущной необходимостью.
Что же может предложить корпус Corsair Crystal Series 680X таким отсталым личностям? Собственно, почти то же самое, что и Corsair Carbide Air 540: оригинальную компоновку, способную при относительно небольших габаритах корпуса обеспечить приемлемый тепловой режим даже для очень мощных комплектующих (исключая разве что диски в количестве, близком к максимальному предусмотренному, для которых активное охлаждение организовать нельзя без существенного вмешательства в конструкцию стоек).
Возможное количество накопителей чуть больше, чем у Air 540 — добавилось одно место для SSD/HDD любой из двух размерностей. Правда, в 680X исчезли 5,25-дюймовые слоты с выходом на лицевую панель; потребность в устройствах, для которых они предназначены, в настоящее время минимальна, но ведь эти слоты можно использовать и не по прямому назначению, а для размещения дополнительных дисков.
Набор внешних портов тоже стал немного шире — добавился разъем Type-C.
Однако по внешнему виду новый корпус однозначно выигрывает, особенно в белом варианте окраски (если, конечно, забыть про непрактичность белых вещей). Еще один плюс — гораздо более совершенная система фильтрации, включающая четыре фильтра, доступ к которым при обслуживании не составляет труда. Наконец, для ряда возможных операций левая боковая стенка в виде дверцы с петлями и магнитными фиксаторами в 680X более удобна, чем съемная в Air 540.
А сто́ит ли все перечисленное полуторакратного увеличения цены — об этом каждый будет судить сам, и если решение окажется не в пользу новой модели, то Air 540 пока еще есть в продаже.
