Обзор блока питания CBR X Platinum 850W (PSU-ATX850-12MP)

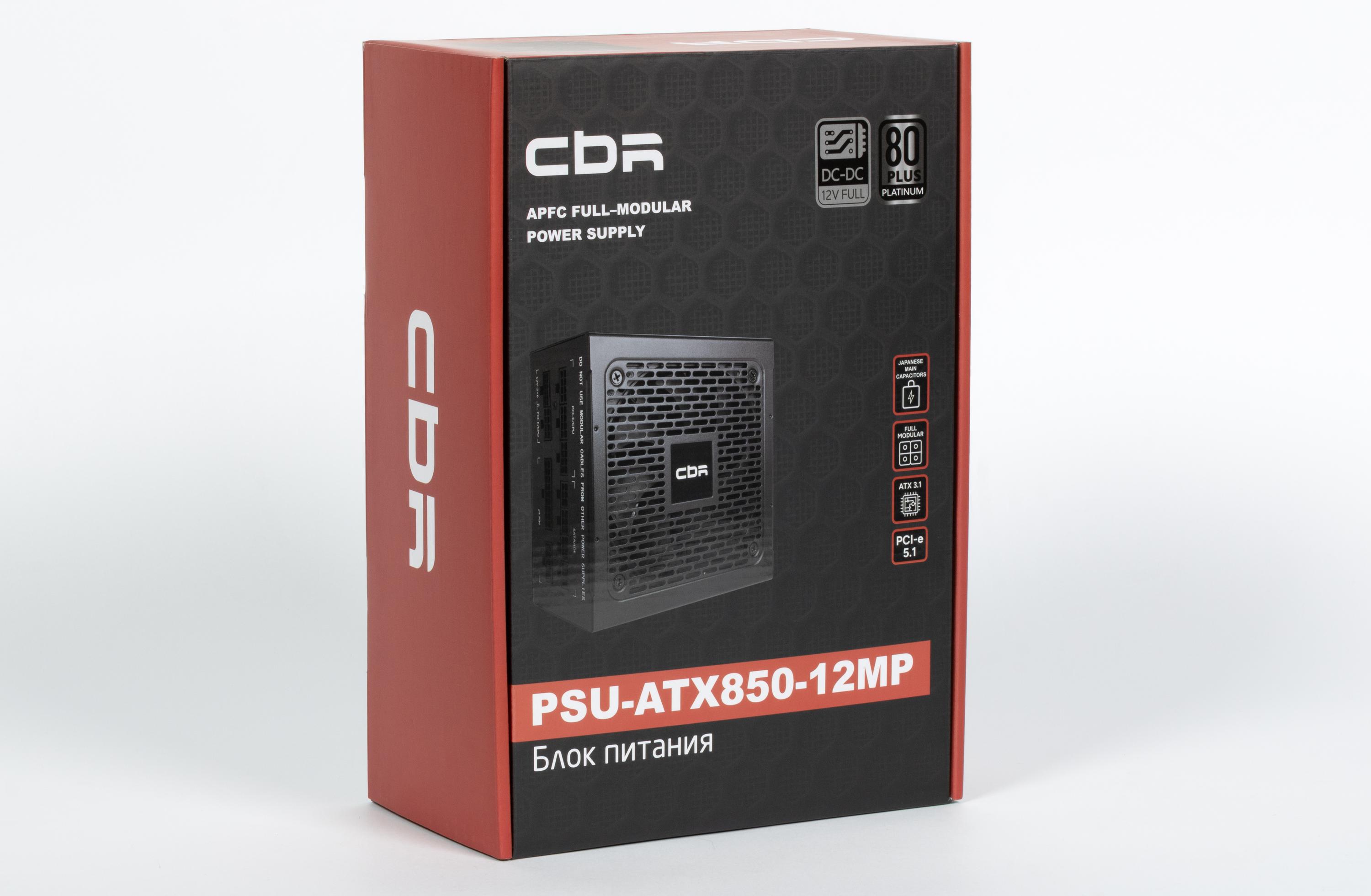

К нам в лабораторию поступил источник питания под торговой маркой CBR, с продукцией которой ранее мы не сталкивались. Как выяснилось, это российская торговая марка компании «Бион».
CBR — это российский бренд бюджетной компьютерной периферии и комплектующих, под маркой которого выпускаются блоки питания начального и среднего ценового сегментов. Продукция CBR заказывается на ODM/OEM-заводах в Китае и ориентирована на рынок СНГ. Долгое время под маркой CBR продавались исключительно ультрабюджетные БП без сертификатов эффективности для простых офисных ПК и печатных машинок. Однако бренд активно расширяет свой ассортимент.
Всего в ассортименте CBR четыре серии блоков питания, бесхитростно названные по уровню сертификата: X White, X Bronze, X Gold и X Platinum. Мы познакомились со старшей моделью в их флагманской серии X Platinum на момент подготовки обзора — моделью CBR PSU-ATX850-12MP. Именно так она называется на официальном сайте.

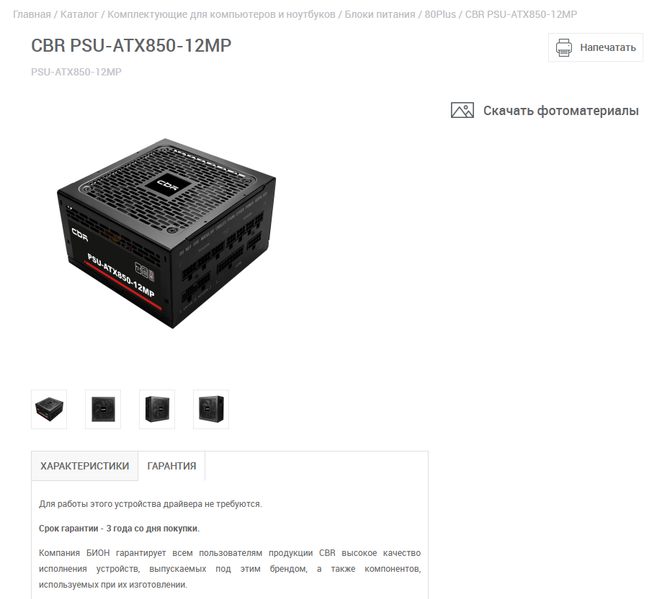

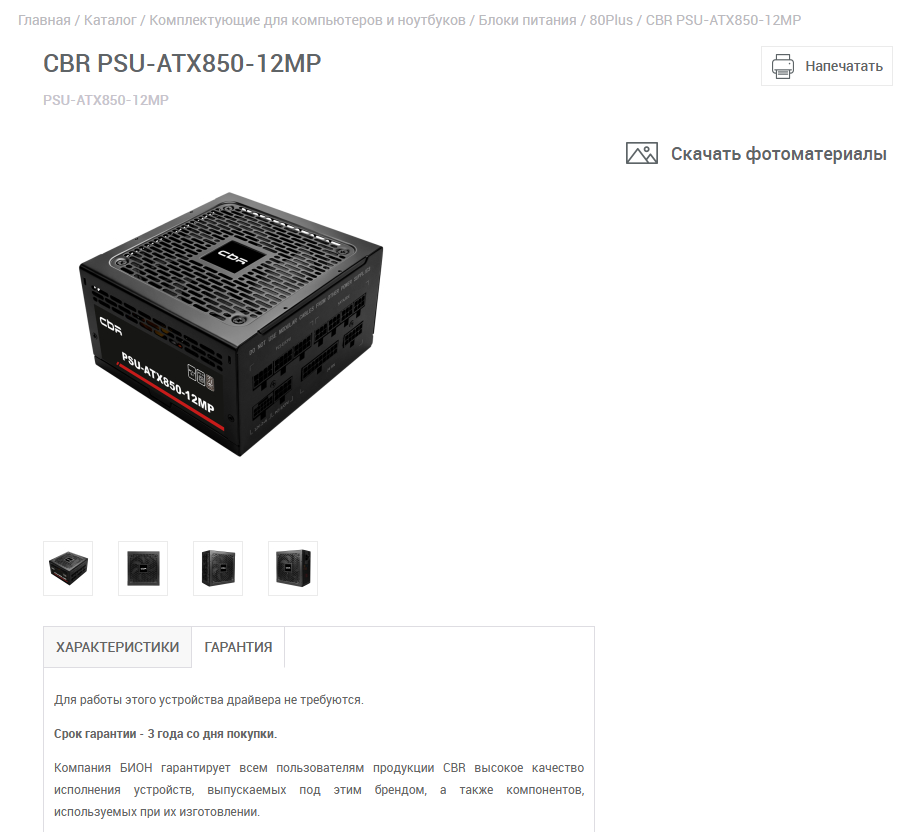

На сайте же есть информация о трехлетней гарантии на данное устройство.

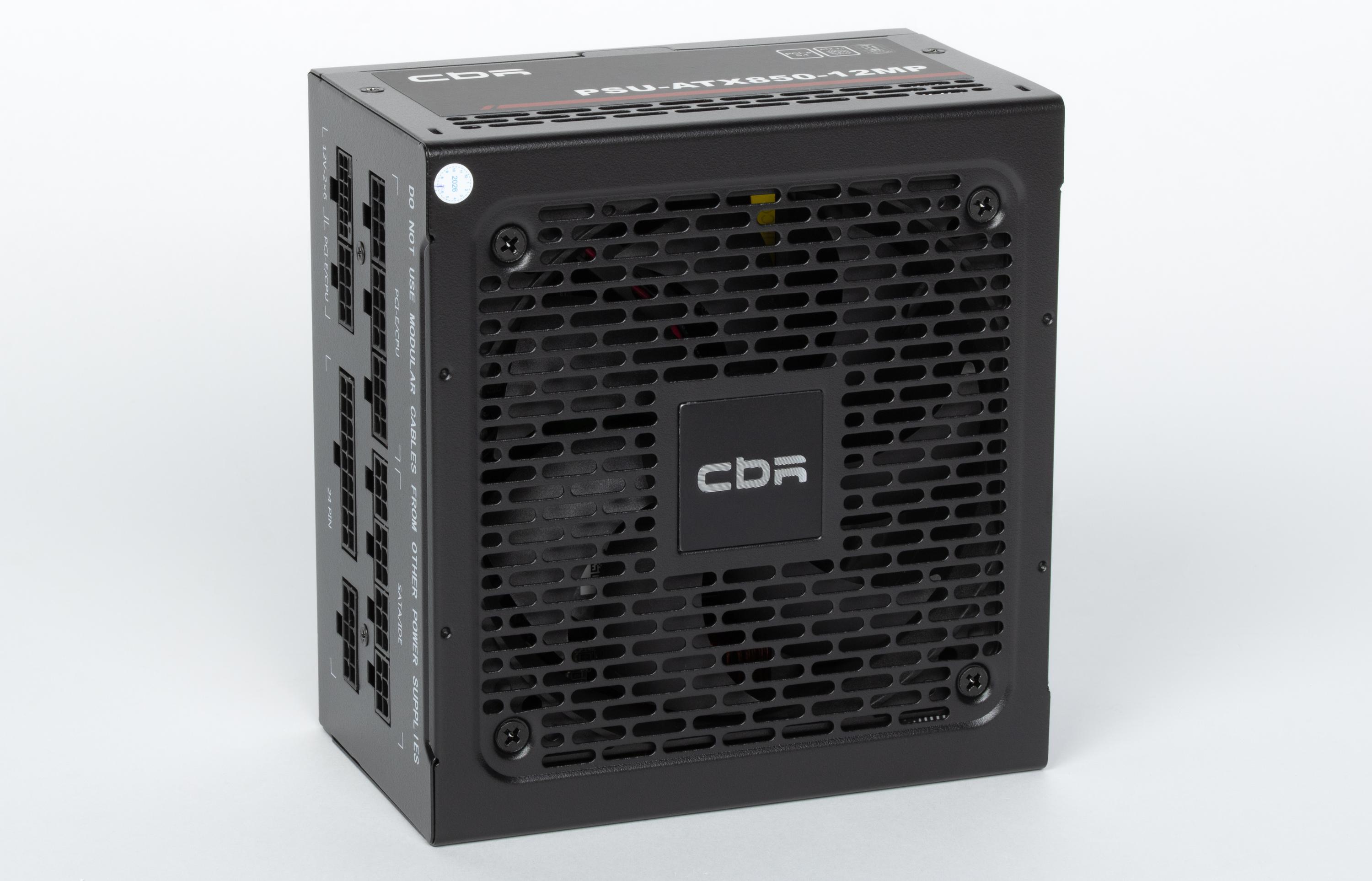

Модель CBR PSU-ATX850-12MP имеет мощность 850 Вт и сертификат Cybenetics Platinum (115 и 230 В), соответствует стандарту ATX 3.1 и позволяет питать одну очень мощную современную видеокарту через 16-контактный разъем PCIe 5.1 (12V-2×6). В данной серии присутствует также модель мощностью 750 Вт.
Решетка над вентилятором штампованная, причем с достаточно небольшой эффективной площадью, что чревато повышением уровня шума.
Блок питания имеет единственный режим охлаждения: активный, то есть вентилятор тут всегда вращается.
Длина корпуса БП составляет 140 мм, дополнительно понадобится 15-20 мм для подвода проводов, поэтому при монтаже стоит рассчитывать на установочный размер порядка 160 мм. Это стандартные размеры, так что проблем с физическим размещение блока питания быть не должно.
Стоимость данной модели на момент подготовки обзора составляла около 8000 рублей.
Характеристики

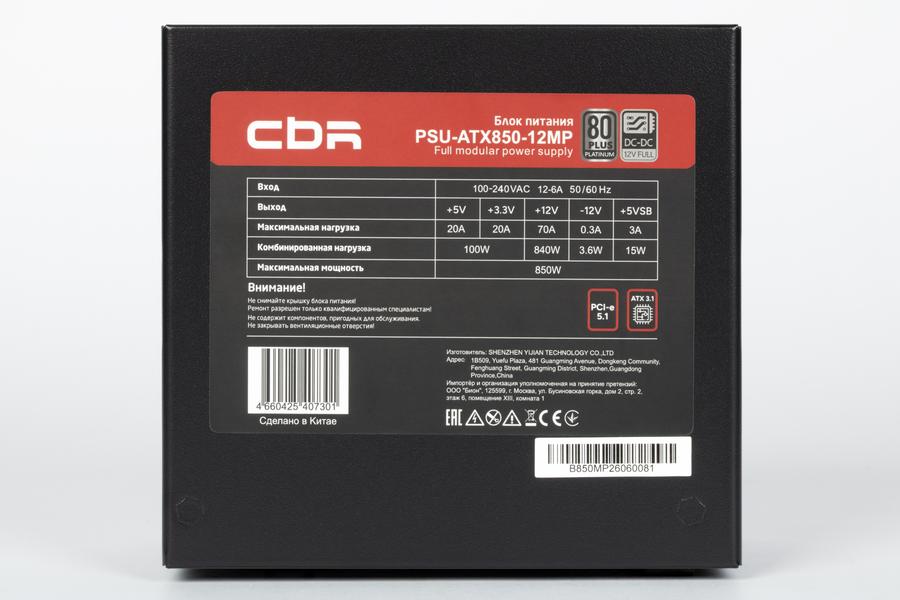

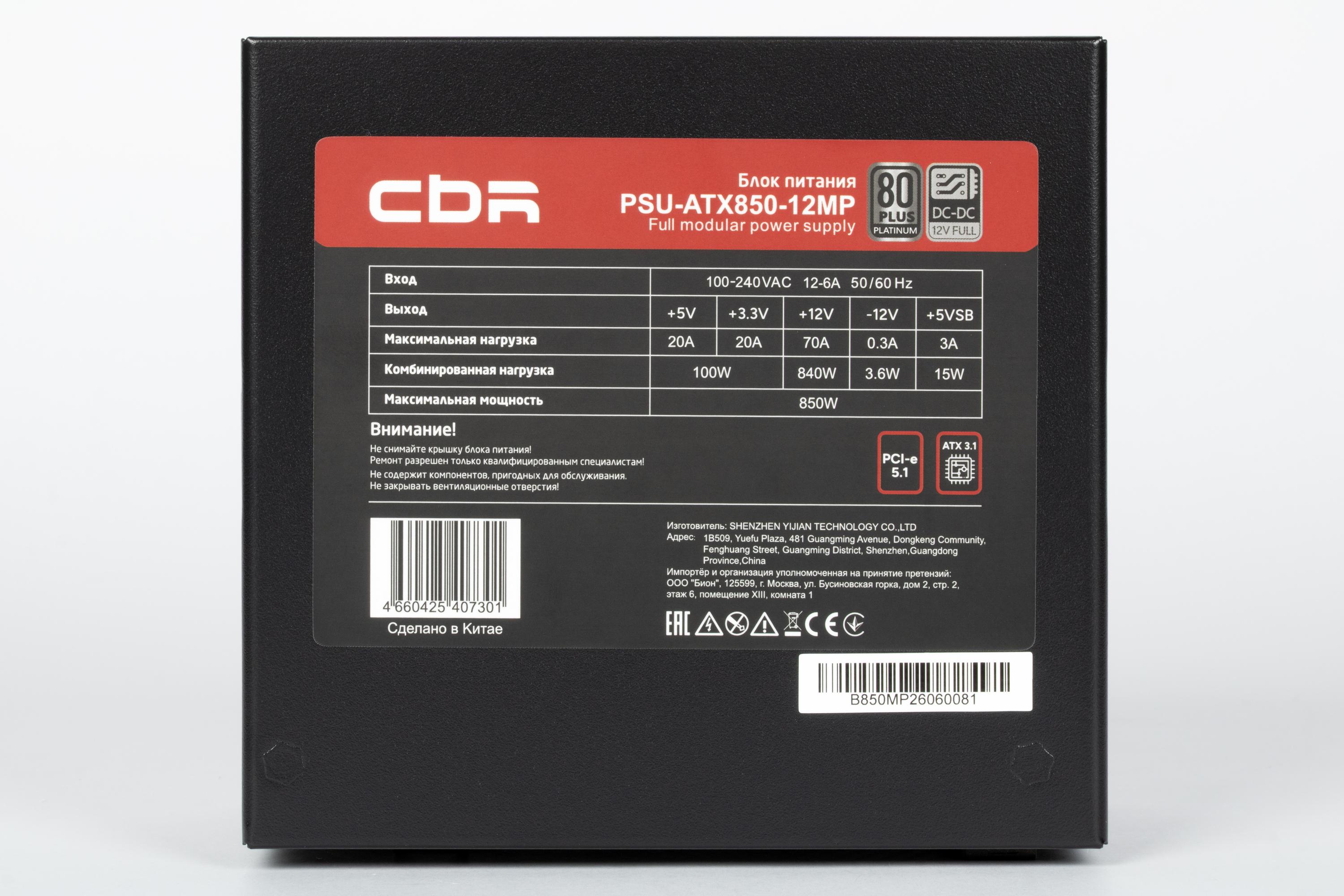

Все необходимые параметры указаны на корпусе блока питания в полном объеме, для мощности шины +12VDC заявлено значение 840 Вт. Соотношение мощности по шине +12VDC и полной мощности составляет 0,988, что является очень хорошим показателем.
Провода и разъемы
| Наименование разъема | Количество разъемов | Примечания |
|---|---|---|
| 24 pin Main Power Connector | 1 | разборный |
| 8 pin SSI Processor Connector | 2 | разборные |
| 4 pin 12V Power Connector | — | |
| 16 pin PCIe 5.1 VGA Power Connector | 1 | |
| 8 pin PCIe 2.0 VGA Power Connector | 4 | на 2 шнурах |
| 6 pin PCIe 1.0 VGA Power Connector | — | |
| 15 pin Serial ATA Connector | 6 | на 2 шнурах |
| 4 pin Peripheral Connector | 3 | |
| 4 pin Floppy Drive Connector | 1 | |
Длина проводов до разъемов питания

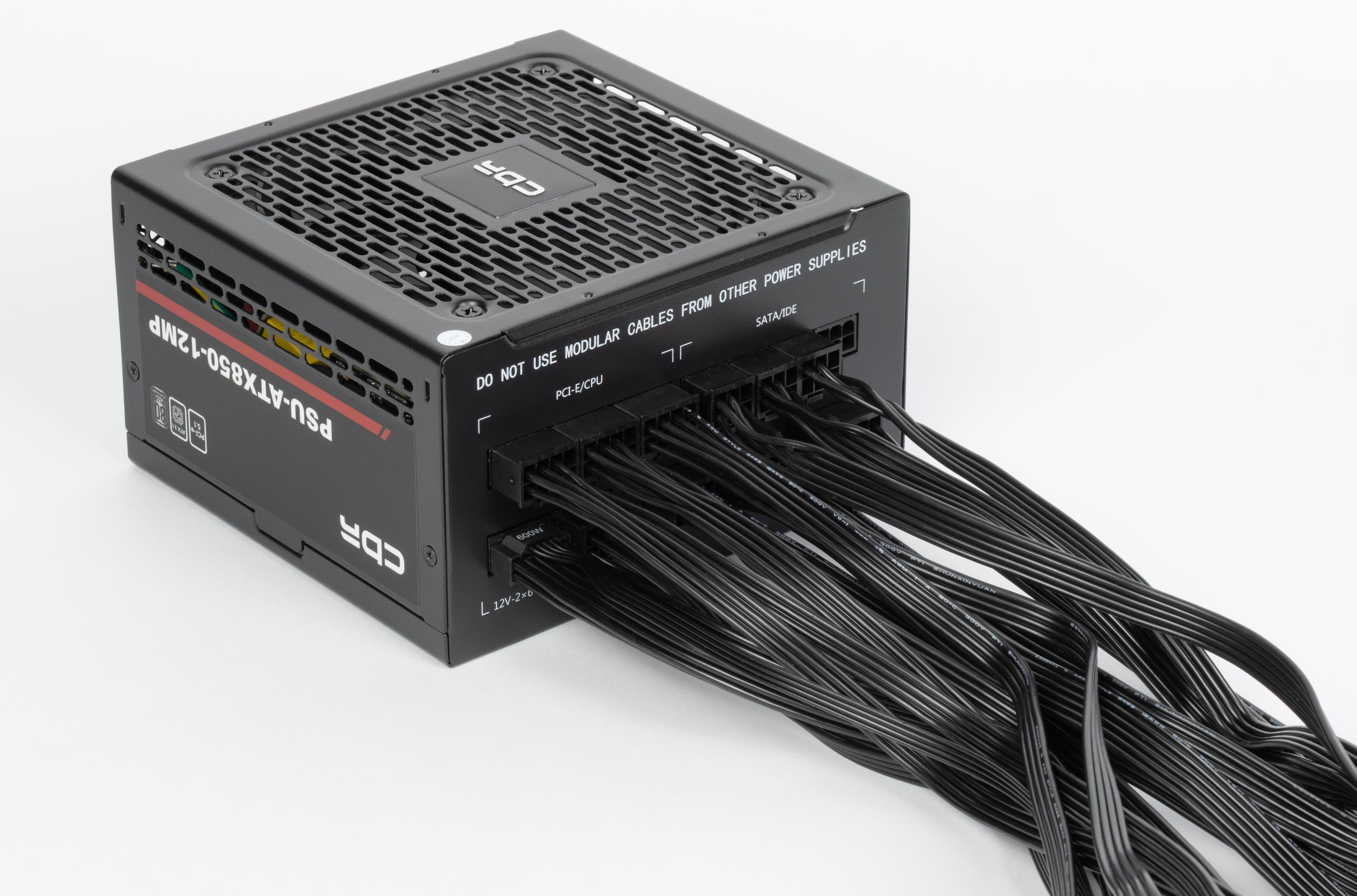

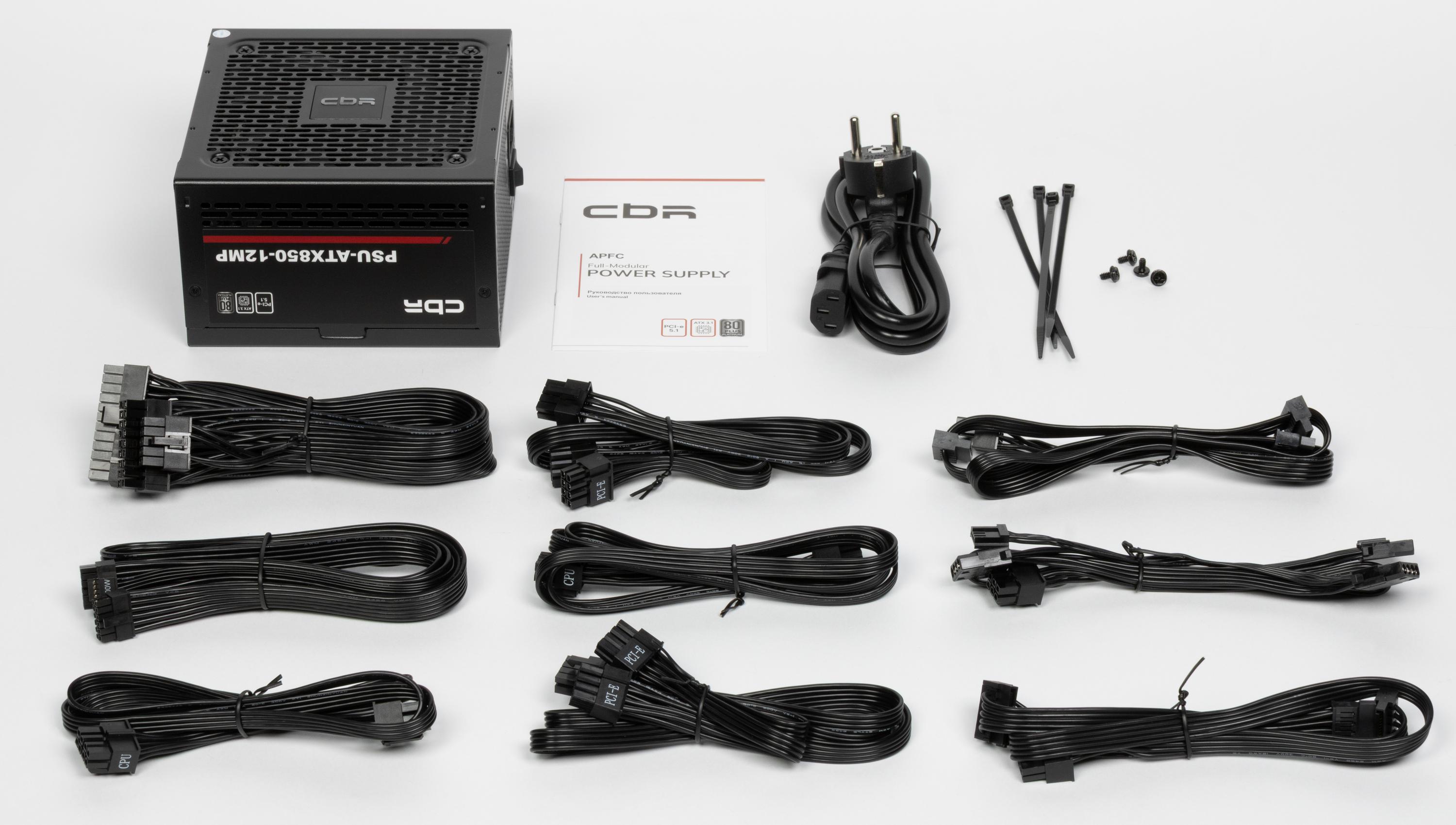

Все без исключения провода являются модульными, то есть их можно снять, оставив лишь те, которые необходимы для конкретной системы.
- 1 шнур: до основного разъема АТХ — 60 см
- 2 шнура: до процессорного разъема 8 pin SSI — 70 см
- 1 шнур: до разъема питания видеокарты PCIe 5.1 VGA Power Connector (12V-2×6) — 60 см
- 2 шнура: до первого разъема питания видеокарты PCIe 2.0 VGA Power Connector — 55 см, плюс еще 15 см до второго такого же разъема
- 2 шнура: до первого разъема SATA Power Connector — 50 см, плюс 15 см до второго и еще 15 см до третьего такого же разъема
- 1 шнур: до первого разъема Peripheral Connector («молекс») — 50 см, плюс 15 см до второго и еще 15 см до третьего такого же разъема, плюс еще 15 см до разъема питания FDD
Длина проводов до разъемов позволяет устанавливать этот БП в современных корпусах почти любого размера: до разъемов питания процессора — по 70 см.
Одной из особенностей данной модели является наличие штатной возможности подключить видеокарту с новым разъемом питания PCIe 5.1 (12V-2×6) без использования переходников. В принципе, можно подключить даже две мощные видеокарты: одну — разъемом PCIe 5.1, вторую — разъемами PCIe 2.0, мощности для этого вполне достаточно.
Также этот блок питания позволяет подключить (без переходников и разветвителей) 6 устройств с питанием SATA Power. Однако все эти разъемы расположены всего на двух шнурах, что может оказаться неудобным, если нужно обеспечить питанием несколько зон установки накопителей. Разъемы SATA Power преимущественно угловые, и только у каждого последнего разъема, на каждом из двух шнуров, подключение провода прямое (провод входит в штекер горизонтально, а не вертикально).
На наш взгляд, давно пора комплектовать БП для подключения периферии только шнурами с разъемами SATA Power, а экзотические устройства при необходимости подключать через переходники, но сейчас в комплект почти всех БП входит шнур с «молексами», который в 99% случаев нельзя ни на что заменить. В случае типовой современной системы с парой накопителей сложности маловероятны, а вот если устройств, которые подключаются посредством разъемов SATA Power, действительно много, и установлены они в разных зонах корпуса, то сложности будут обязательно, так как разъемов и шнуров объективно мало.
А еще тут есть разъем для питания FDD (FDD Power)...
Провода использованы ленточные, которые более удобны при сборке и дальнейшей эксплуатации.
Сами провода мягкие и хорошо изгибаются, что косвенно свидетельствует о высоком содержании меди.
Схемотехника и охлаждение
Блок питания оснащен активным корректором коэффициента мощности и имеет довольно широкий диапазон питающих напряжений от 100 до 240 вольт. Это обеспечивает устойчивость к понижению напряжения в электросети ниже нормативных значений.

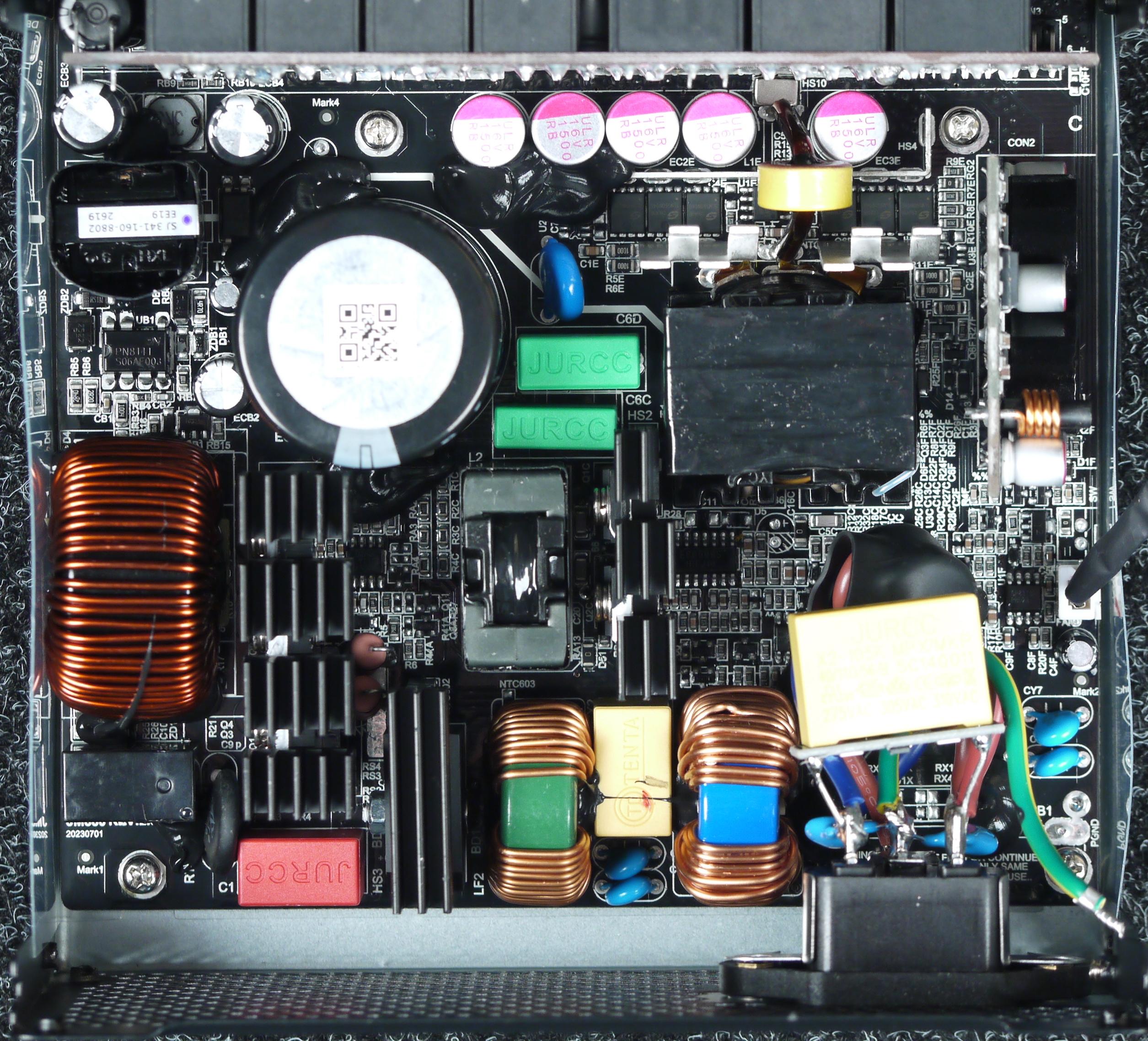

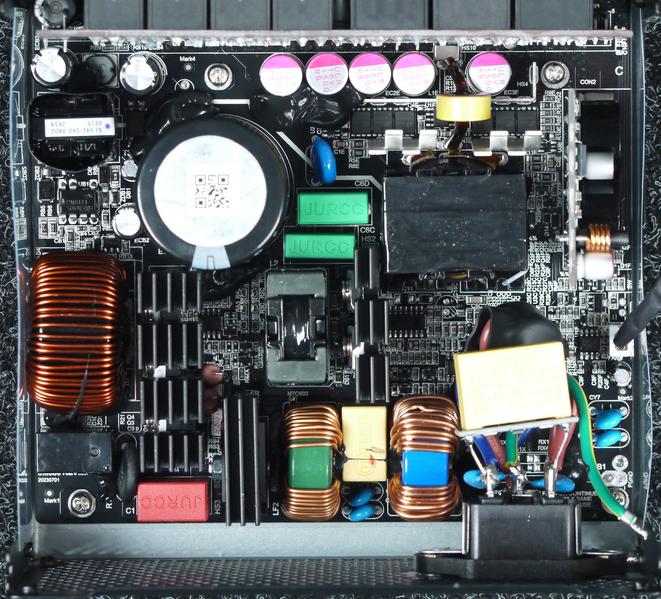

Конструкция блока питания вполне соответствует современным тенденциям: активный корректор коэффициента мощности, частотно-импульсное управление основным инвертором (резонансная схема), синхронный выпрямитель для канала +12VDC, независимые импульсные преобразователи постоянного тока для линий +3.3VDC и +5VDC.

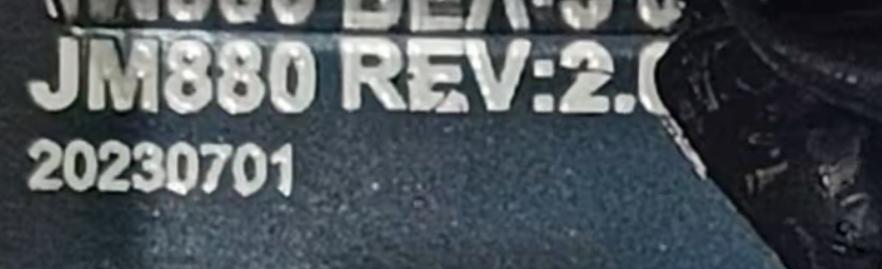

Основан блок питания на платформе JM880 Rev2.0 компании Jiumeng (Huizhou Jiumeng Electronics Technology).

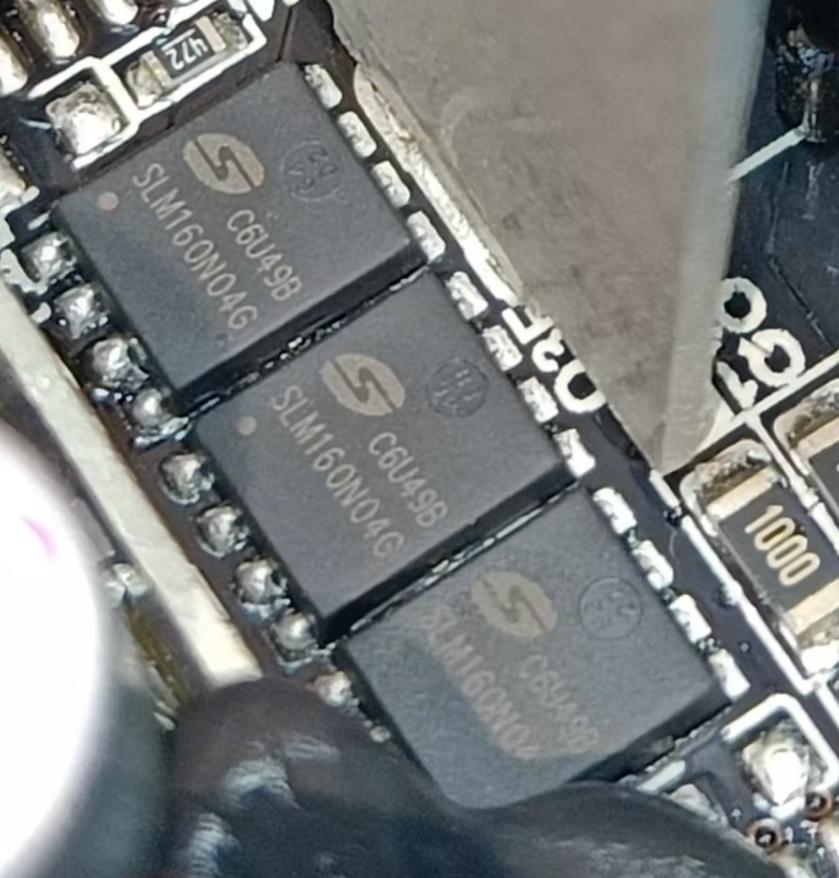

Синхронный выпрямитель собран на шести транзисторах SLM160N04G, которые установлены с лицевой стороны основной платы, на них нет радиаторов, но вокруг места установки есть теплорассеивающие элементы.
Высоковольтные силовые элементы установлены на нескольких радиаторах разных размеров. Входной выпрямитель собран на двух диодных мостах, которые установлены на собственный радиатор.

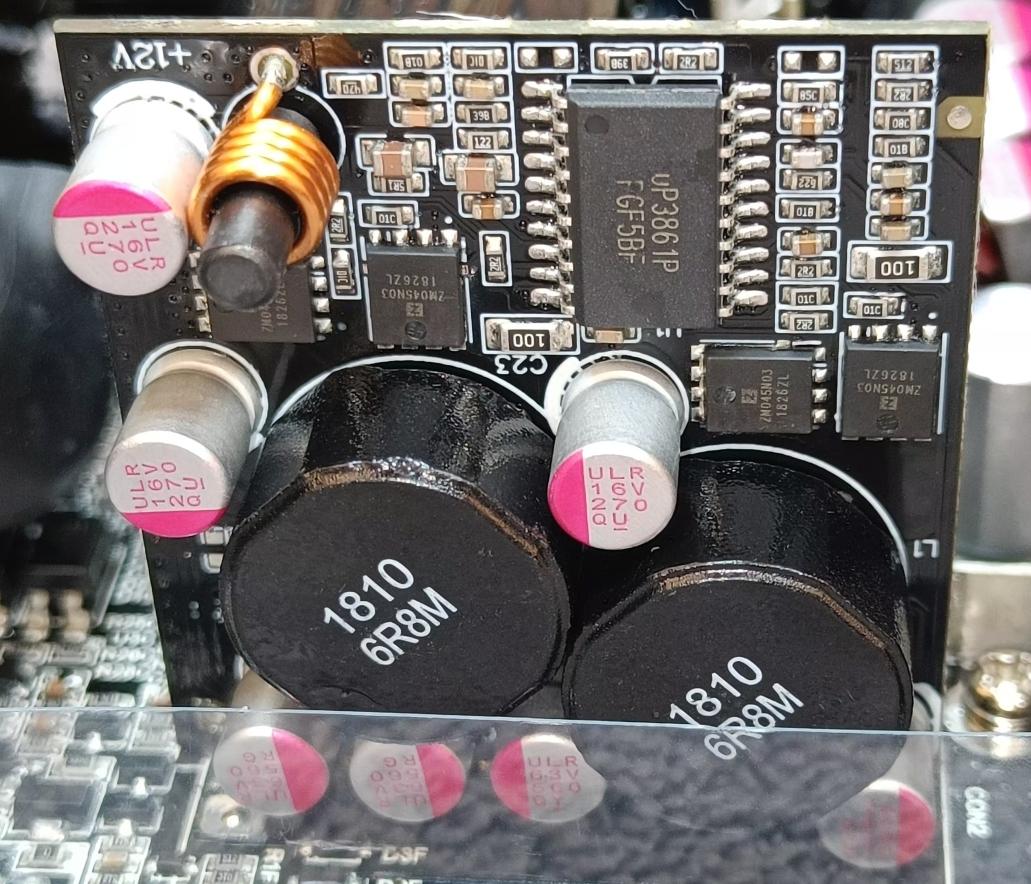

Элементы импульсных преобразователей каналов +3.3VDC и +5VDC размещены на дочерней печатной плате, установленной вертикально, собраны они на двух транзисторах ZM045N03 каждый.

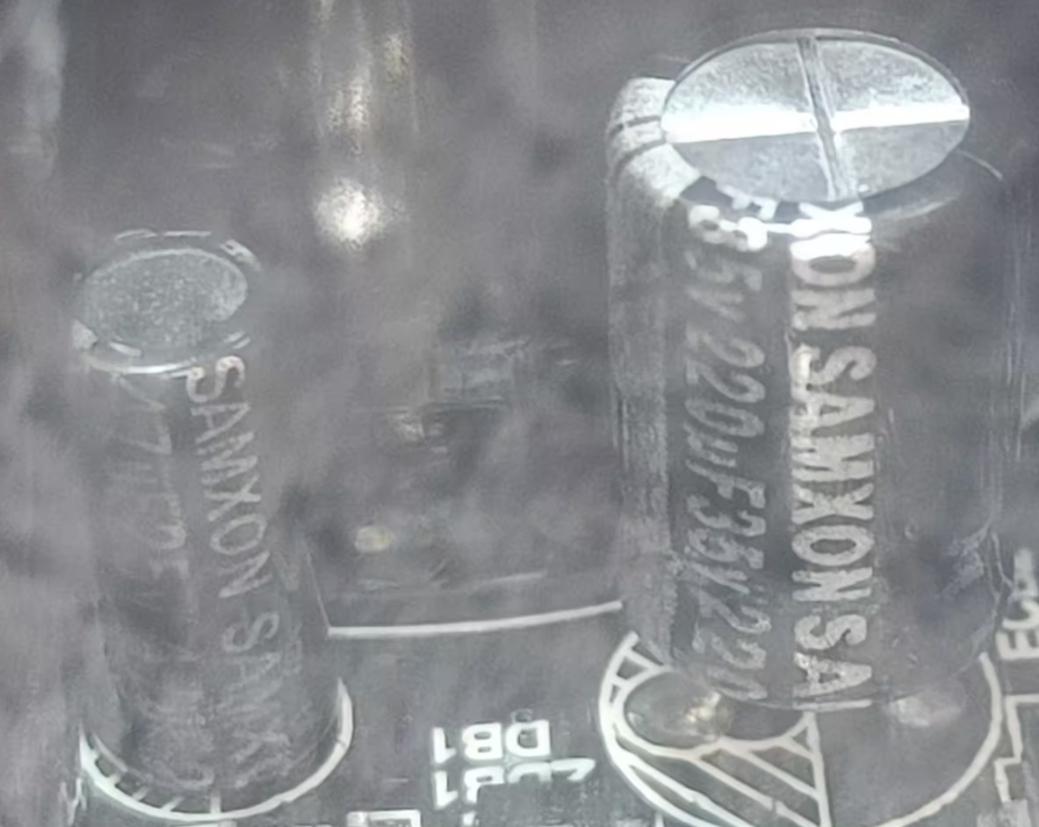

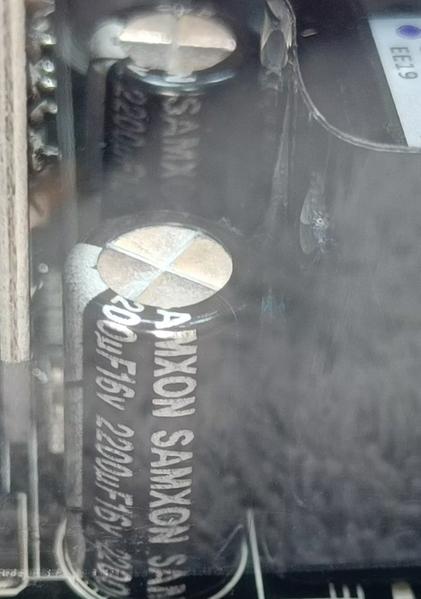

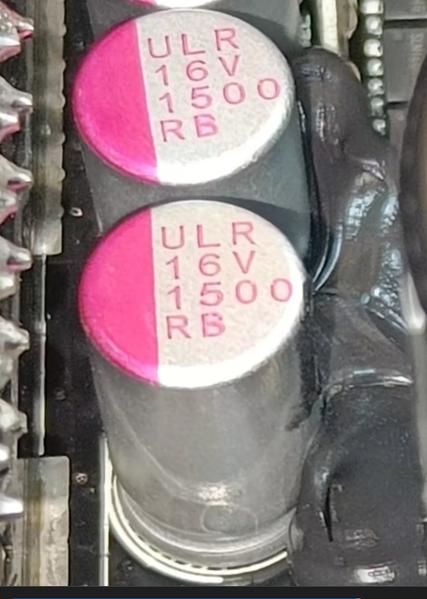

В низковольтной части установлены конденсаторы с жидким электролитом преимущественно под маркой Samxon (Гонконг), а также большое количество полимерных конденсаторов, в основной массе под маркой X-Con. Владелец у этих двух торговых марок один — Man Yue Technology Holdings Limited.

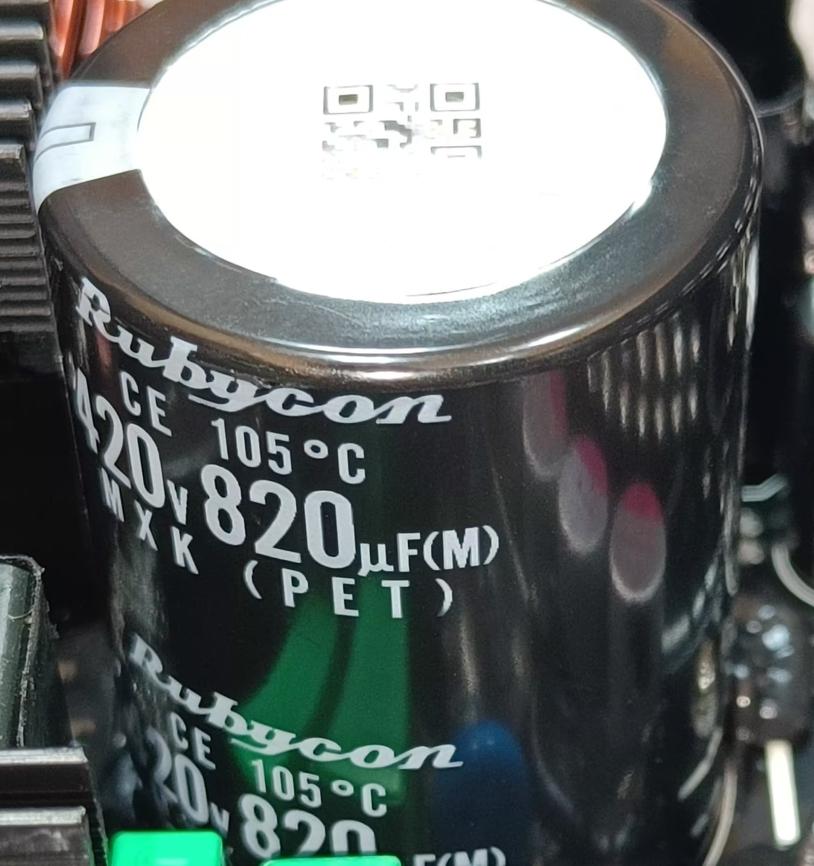

Высоковольтный конденсатор на входе представлен продукцией под торговой маркой Rubycon — это известный японский бренд.
Набор конденсаторов не самый представительный, но гарантийный срок они отработать должны в любом случае.

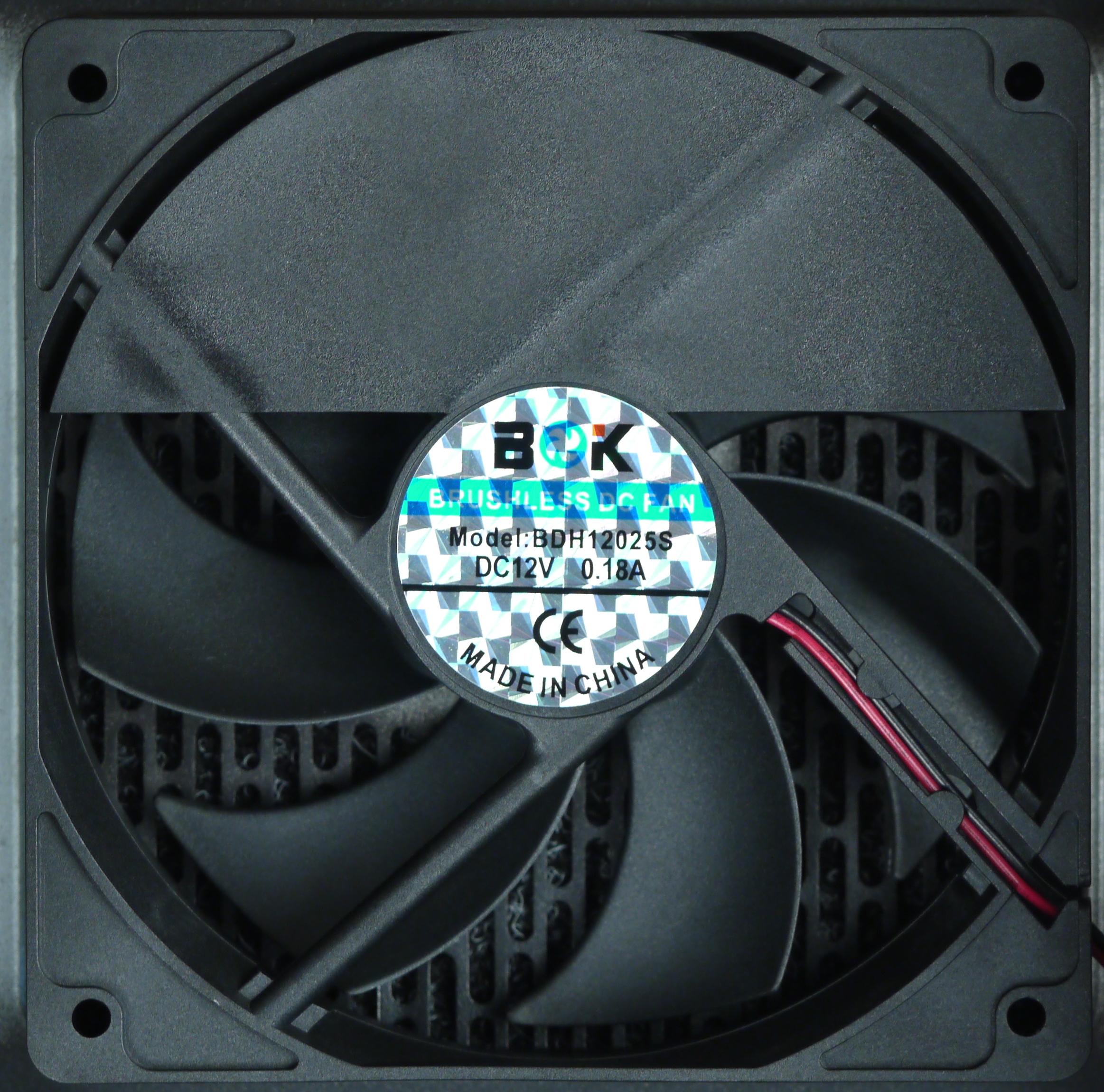

В блоке питания установлен вентилятор BOK BDH12025S типоразмера 120 мм, подключение двухпроводное, через разъем. Точно определить тип подшипника у данной конкретной модели невозможно, остается опираться только на данные, полученные во время сертификационных испытаний. Для CBR PSU-ATX850-12MP указан вентилятор на подшипнике качения, но сама модель вентилятора в сертифицируемом БП отличалась: там фигурировала менее оборотистая версия BDM12025S. Так что точной информации по этому поводу нет, а по факту подшипник может быть любой из трех возможных.
Измерение электрических характеристик
Далее мы переходим к инструментальному исследованию электрических характеристик источника питания при помощи многофункционального стенда и другого оборудования.
Величина отклонения выходных напряжений от номинала кодируется цветом следующим образом:
| Цвет | Диапазон отклонения | Качественная оценка |
|---|---|---|
| более 5% | неудовлетворительно | |
| +5% | плохо | |
| +4% | удовлетворительно | |
| +3% | хорошо | |
| +2% | очень хорошо | |
| 1% и менее | отлично | |
| −2% | очень хорошо | |
| −3% | хорошо | |
| −4% | удовлетворительно | |
| −5% | плохо | |
| более 5% | неудовлетворительно |
Работа на максимальной мощности
Первым этапом испытаний является эксплуатация блока питания на максимальной мощности продолжительное время. Такой тест с уверенностью позволяет удостовериться в работоспособности БП.
Кросс-нагрузочная характеристика

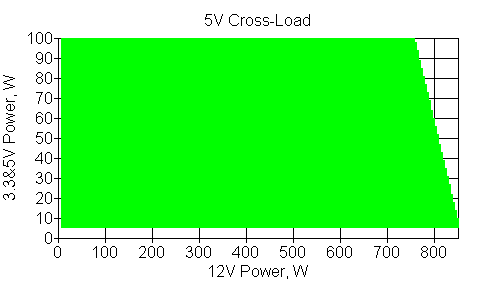

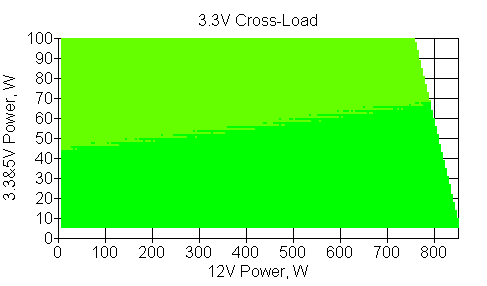

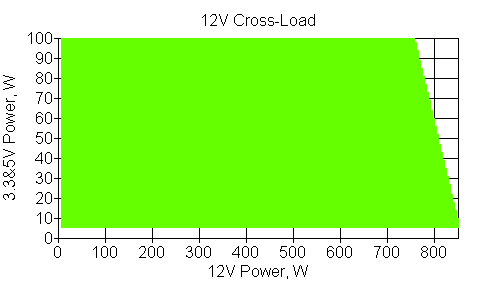

Следующим этапом инструментального тестирования является построение кросснагрузочной характеристики (КНХ) и представление ее на четвертьплоскости, ограниченной максимальной мощностью по шине 3,3&5 В с одной стороны (по оси ординат) и максимальной мощностью по шине 12 В с другой (по оси абсцисс). В каждой точке измеренное значение напряжения обозначается цветовым маркером в зависимости от отклонения от номинального значения.
КНХ позволяет нам определить, какой уровень нагрузки можно считать допустимым, особенно по каналу +12VDC, для тестируемого экземпляра. В данном случае отклонения действующих значений напряжения от номинала по каналу +12VDC не превышают 1% во всем диапазоне мощности, что является отличным результатом. При типичном распределении мощности по каналам отклонения от номинала не превышают 1% по каналу +3.3VDC, 1% по каналу +5VDC и 1% по каналу +12VDC. Аплодисменты в студию!
Данная модель БП хорошо подходит для мощных современных систем из-за высокой практической нагрузочной способности канала +12VDC.
Нагрузочная способность
Следующий тест призван определить максимальную мощность, которую можно подать через соответствующие разъемы при нормированном отклонении значения напряжения в размере 3 или 5 процентов от номинала.
В случае видеокарты с единственным разъемом питания максимальная мощность по каналу +12VDC составляет не менее 150 Вт при отклонении в пределах 3%.
В случае видеокарты с двумя разъемами питания при использовании двух шнуров питания максимальная мощность по каналу +12VDC составляет не менее 350 Вт при отклонении в пределах 3%, что позволяет использовать очень мощные видеокарты.
В случае использования четырех разъемов питания (на двух шнурах) максимальная мощность по каналу +12VDC составляет не менее 650 Вт при отклонении в пределах 3%, что позволяет использовать очень мощные видеокарты.
При нагрузке через разъем питания процессора максимальная мощность по каналу +12VDC составляет не менее 250 Вт при отклонении в пределах 3%. Этого вполне достаточно для типовых систем, у которых на системной плате есть только один разъем для питания процессора.
При нагрузке через два разъема питания процессора максимальная мощность по каналу +12VDC составляет не менее 500 Вт при отклонении в пределах 3%.
В случае системной платы максимальная мощность по каналу +12VDC составляет не менее 150 Вт при отклонении 3%. Так как сама плата потребляет по данному каналу в пределах 10 Вт, высокая мощность может потребоваться для питания карт расширения — например, для видеокарт без дополнительного разъема питания, которые обычно имеют потребление в пределах 75 Вт.
Таким образом, индивидуальная нагрузочная способность высокая.
Экономичность и эффективность
При оценке эффективности компьютерного блока питания можно идти двумя путями. Первый путь заключается в оценке компьютерного блока питания как отдельного преобразователя электрической энергии с дальнейшей попыткой минимизировать сопротивление линии передачи электрической энергии от БП к нагрузке (где и измеряется ток и напряжение на выходе БП). Для этого блок питания обычно подключается всеми имеющимися разъемами, что ставит разные блоки питания в неравные условия, так как набор разъемов и количество токоведущих проводов зачастую разное даже у блоков питания одинаковой мощности. Таким образом, хотя результаты получаются корректными для каждого конкретного источника питания, в реальных условиях полученные данные малоприменимы, поскольку в реальных условиях блок питания подключается ограниченным количеством разъемов, а не всеми сразу. Поэтому логичным представляется вариант определения эффективности (экономичности) компьютерного блока питания не только на фиксированных значениях мощности, включая распределение мощности по каналам, но и с фиксированным набором разъемов для каждого значения мощности.
Представление эффективности компьютерного блока питания в виде значения КПД (коэффициента полезного действия) имеет свои традиции. Прежде всего, КПД — это коэффициент, определяемый соотношением мощностей на выходе и на входе блока питания, то есть КПД показывает эффективность преобразования электрической энергии. Обычному же пользователю данный параметр почти ничего не скажет, за исключением того, что более высокий КПД вроде как говорит о большей экономичности БП и более высоком его качестве. Зато КПД стал отличным маркетинговым якорем, особенно в комбинацией с сертификатом 80Plus. Однако с практической точки зрения КПД не оказывает заметного влияния на функционирование системного блока: он не увеличивает производительность, не снижает шум или температуру внутри системного блока. Это просто технический параметр, уровень которого в основном определяется развитием промышленности в текущий момент времени и себестоимостью продукта. Для пользователя же максимизация КПД выливается в увеличение розничной цены.
С другой стороны, иногда нужно объективно оценить экономичность компьютерного блока питания. Под экономичностью мы подразумеваем потерю мощности при преобразовании электроэнергии и ее передаче к конечным потребителям. И для оценки этого КПД не нужен, так как можно использовать не отношение двух величин, а абсолютные значения: рассеиваемую мощность (разницу между значениями на входе и выходе блока питания), а также потребление энергии источником питания за определенное время (день, месяц, год и т. д.) при работе с постоянной нагрузкой (мощностью). Это позволяет легко увидеть реальную разницу в потреблении электроэнергии конкретными моделями БП и при необходимости рассчитать экономическую выгоду от использования более дорогих источников питания.
Таким образом, на выходе мы получаем понятный для всех параметр — рассеиваемую мощность в ваттах, которая легко преобразуется в киловатт-часы (кВт·ч), которые и регистрирует счетчик электрической энергии.
Мы решили выделить несколько типовых вариантов по мощности и соотнести их с количеством разъемов, которое соответствует данным вариантам, то есть максимально приблизить методику измерения экономичности к условиям, которые достигаются в реальном системном блоке. Вместе с тем, это позволит оценивать экономичность разных блоков питания в полностью одинаковых условиях.
| Нагрузка через разъемы | 12VDC, Вт | 5VDC, Вт | 3.3VDC, Вт | Общая мощность, Вт |
|---|---|---|---|---|
| основной ATX, процессорный (12 В), SATA | 5 | 5 | 5 | 15 |
| основной ATX, процессорный (12 В), SATA | 80 | 15 | 5 | 100 |
| основной ATX, процессорный (12 В), SATA | 180 | 15 | 5 | 200 |
| основной ATX, процессорный (12 В), 6-контактный PCIe, SATA | 380 | 15 | 5 | 400 |
| основной ATX, процессорный (12 В), 6-контактные PCIe (1 шнур с 2 разъемами), SATA | 480 | 15 | 5 | 500 |
| основной ATX, процессорный (12 В), 6-контактные PCIe (2 шнура по 1 разъему), SATA | 480 | 15 | 5 | 500 |
На мощности 500 Вт измерение производится в двух режимах, если, конечно, это позволяет набор проводов и разъемов у конкретного блока питания, а учитывается для дальнейшего представления лучший из них, в данном случае — меньший.

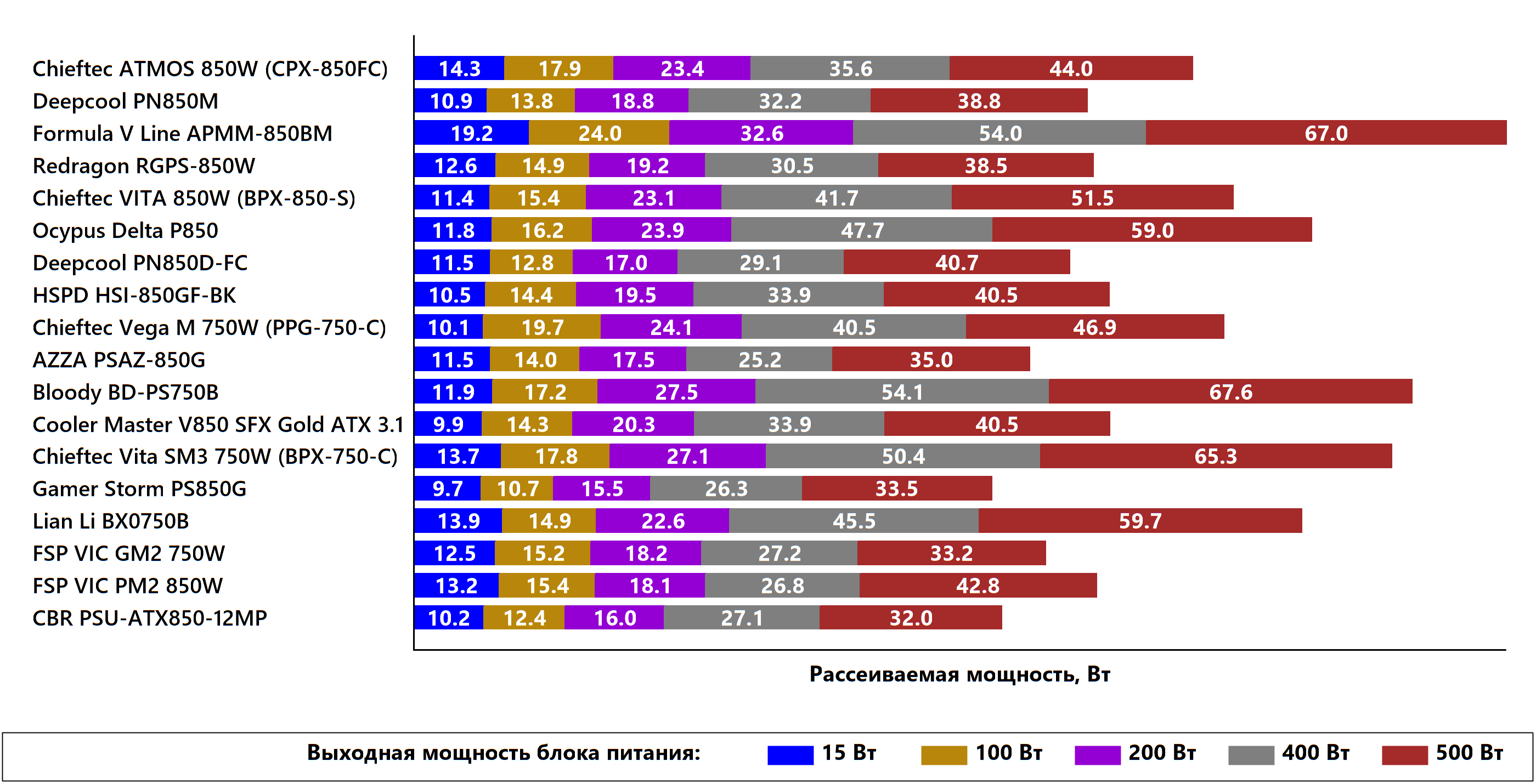

Для удобства восприятия информации все блоки питания мы разделили на три группы: 1000 Вт и более, 750—850 Вт и 650 Вт и менее. В обзоре мы приводим данные конкретной группы, к которой относится обозреваемый источник питания.

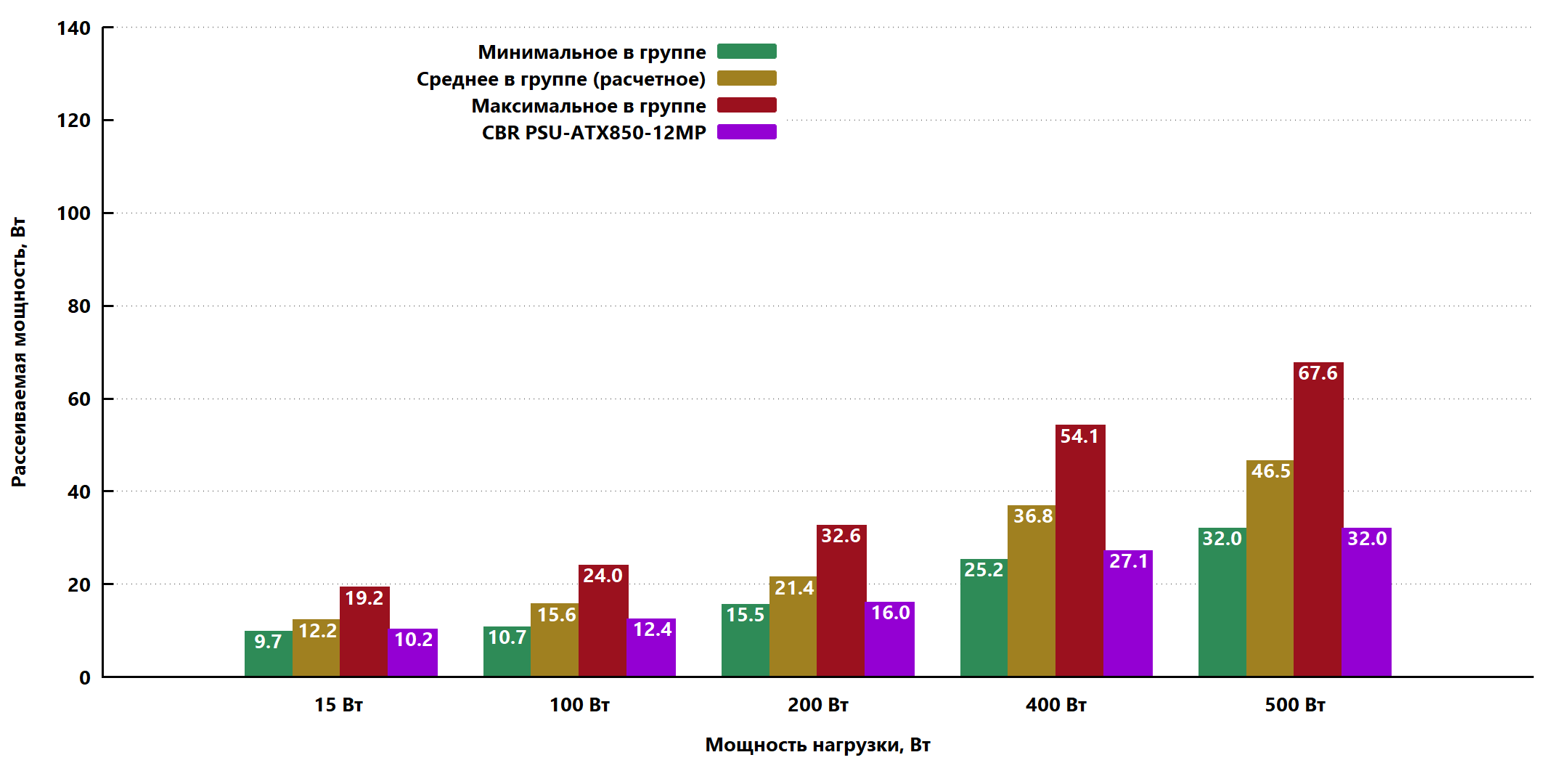

Проанализировав полученные результаты, мы выбираем лучший (наименьший), худший (наибольший) и рассчитываем среднее значение для каждого из режимов работы, что позволяет наглядно сравнить результат обозреваемой модели с ранее протестированными источниками питания.
Экономичность данной модели находится на уровне заметно выше средней во всех измеренных режимах. А на мощности 500 Вт данная модель и вовсе имеет лучшие показатели среди всех протестированных. Экономичность в целом очень высокая, хотя и не рекордная.
Температурный режим

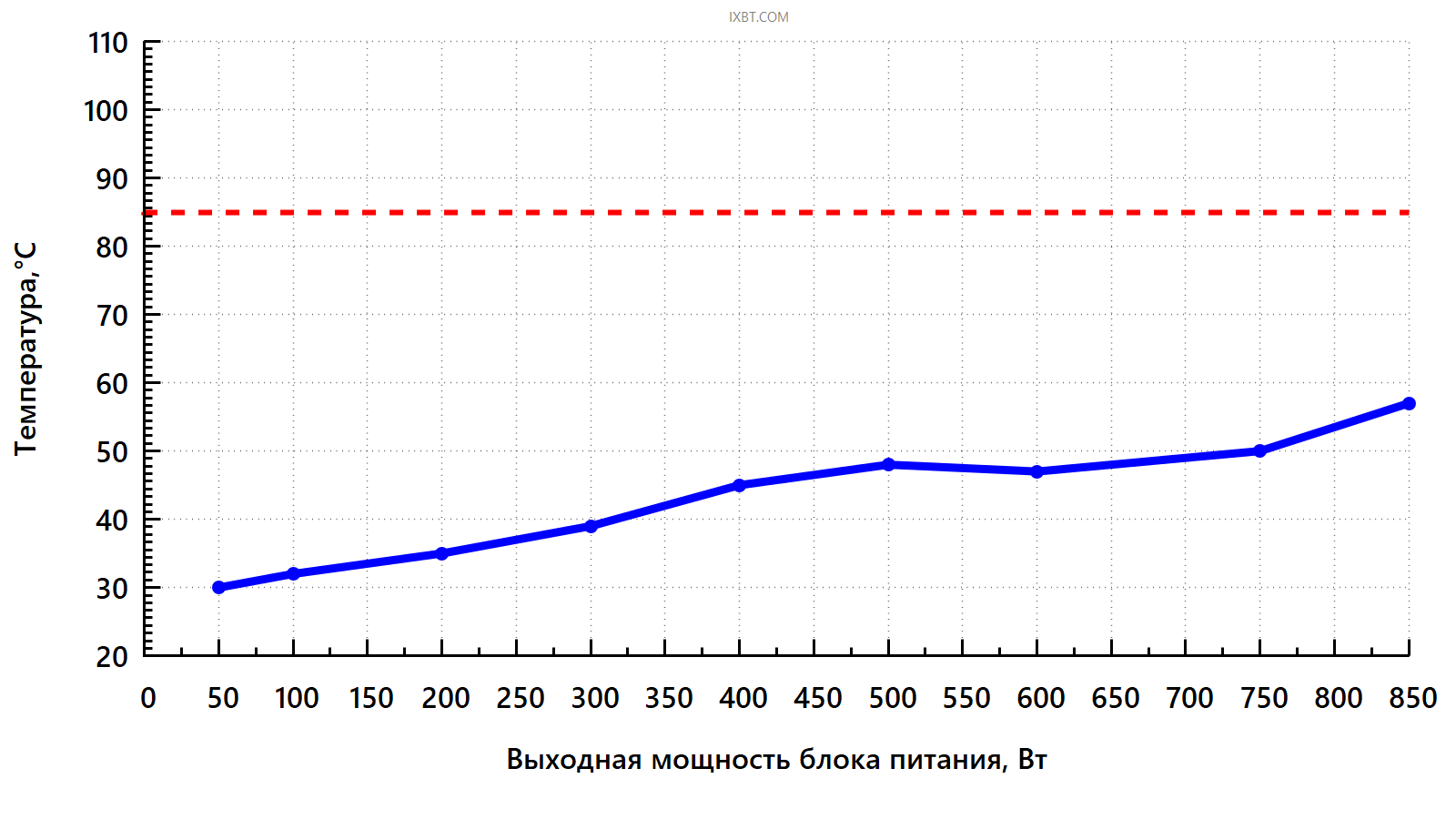

Термонагруженность конденсаторов при работе на мощности вплоть до максимальной находится на невысоком уровне, что неудивительно для недешевого БП с постоянно вращающимся вентилятором.
Акустическая эргономика
При подготовке данного материала мы использовали следующую методику измерения уровня шума блоков питания. Блок питания располагается на ровной поверхности вентилятором вверх, над ним на расстоянии 0,35 метра размещается измерительный микрофон шумомера Октава 110А-Эко, которым и производится измерение уровня шума. Нагрузка блока питания осуществляется при помощи специального стенда, имеющего бесшумный режим работы. В ходе измерения уровня шума осуществляется эксплуатация блока питания на постоянной мощности в течение 20 минут, после чего производится замер уровня шума.
Подобное расстояние до объекта измерения является наиболее приближенным для настольного размещения системного блока с установленным блоком питания. Данный метод позволяет оценить уровень шума блока питания в жестких условиях с точки зрения небольшого расстояния от источника шума до пользователя. При увеличении расстояния до источника шума и появлении дополнительных преград, имеющих хорошую звукоотражающую способность, уровень шума в контрольной точке также будет снижаться, что приведет к улучшению акустической эргономики в целом.

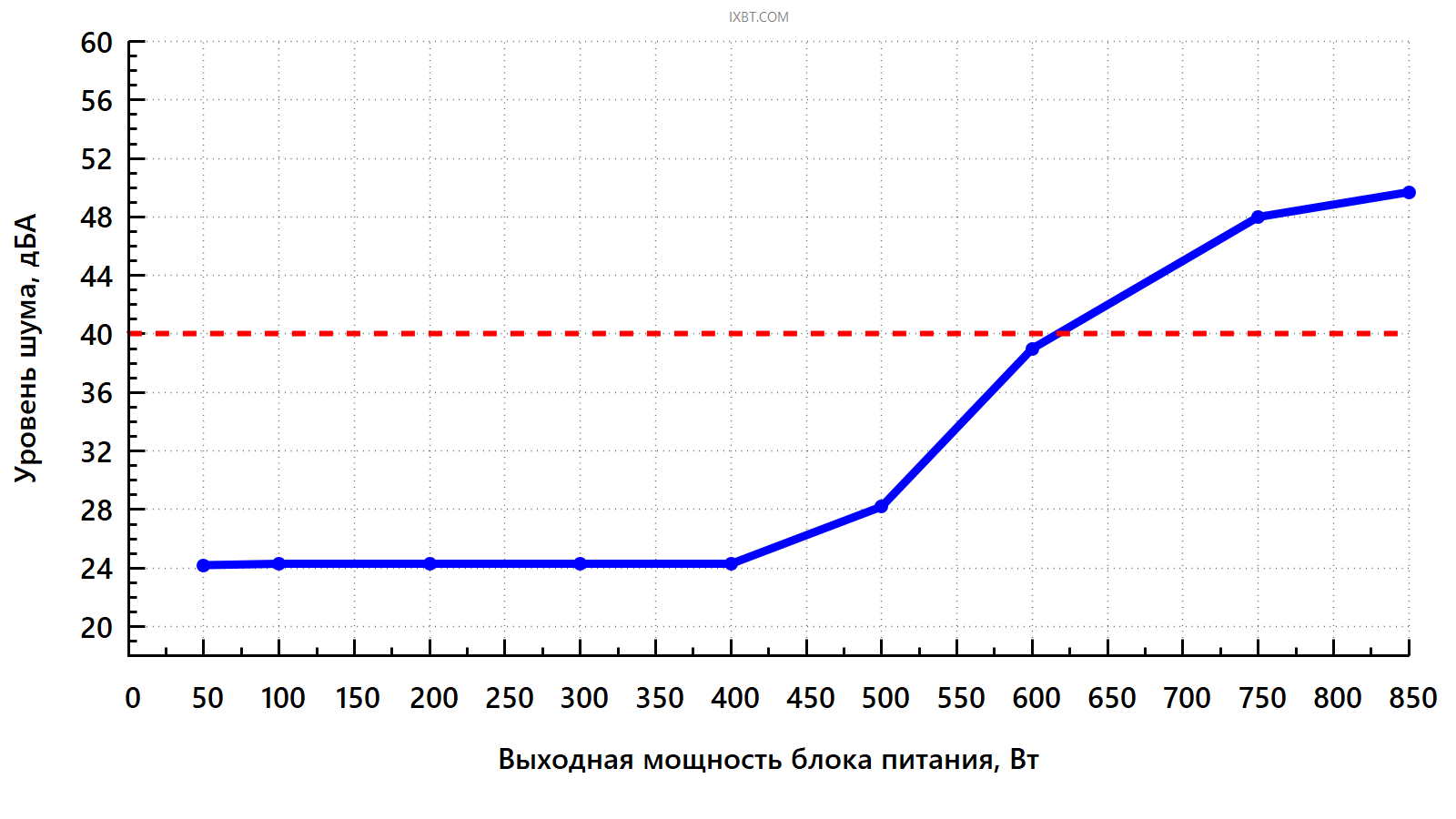

При работе в диапазоне мощности до 400 Вт включительно шум блока питания находится на низком уровне (около 24 дБА с расстояния 0,35 м) для жилого помещения в дневное время суток.
.На мощности 500 Вт шум блока питания находится на пониженном уровне для жилого помещения в дневное время суток — около 28 дБА с расстояния 0,35 метра.
При дальнейшем увеличении выходной мощности уровень шума заметно повышается. Уже при работе на мощности 600 Вт уровень шума достигает 39 дБА — это повышенный шум для жилого помещения в дневное время суток.
На мощности 750 Вт уровень шума уже заметно превышает 40 дБА — это высокий шум для жилого помещения в дневное время суток.
При работе на мощности 850 Вт шум очень высокий не только для жилого, но и для офисного помещения — около 50 дБА.
Таким образом, с точки зрения акустической эргономики данная модель обеспечивает комфорт при выходной мощности в пределах 600 Вт, а работает действительно тихо до 400 Вт.
Также мы оцениваем уровень шума электроники блока питания, поскольку в некоторых случаях она является источником нежелательных призвуков. Данный этап тестирования осуществляется путем определения разницы между уровнем шума в нашей лаборатории с включенным блоком питания и с выключенным. В случае, если полученное значение находится в пределах 5 дБА, никаких отклонений в акустических свойствах БП нет. При разнице более 10 дБА, как правило, есть определенные дефекты, которые можно услышать с расстояния менее полуметра. На данном этапе измерений микрофон шумомера располагается на расстоянии около 40 мм от верхней плоскости БП, так как на бо́льших расстояниях измерение шума электроники весьма затруднительно.
В данном случае шум электроники минимальный, услышать его невозможно даже с очень маленького расстояния, не говоря уже о собранной системе.
Потребительские качества
Потребительские качества CBR X Platinum 850W (PSU-ATX850-12MP) находятся на очень хорошем уровне. Нагрузочная способность канала +12 В высокая, что позволяет использовать данный блок питания в мощных системах, имеющих одну или даже две видеокарты с высоким потреблением.
Акустическая эргономика вплоть до мощности 400 Вт отличная, блок питания работает действительно тихо. Далее до мощности 600 Вт она вполне приемлемая, после чего блок питания уже становится источником заметного шума.
Длина проводов у БП достаточная для большинства современных корпусов, к тому же провода использованы ленточные и полностью съемные, что повышает удобство при сборке и дальнейшей эксплуатации.
Также отметим возможность подключения видеокарты посредством разъема питания PCIe 5.1 (12V-2×6).
Итоги
По результатам тестирования блок питания CBR X Platinum 850W (PSU-ATX850-12MP) оставил положительное впечатление благодаря сочетанию нескольких факторов: высокой нагрузочной способности, высокой экономичности и невысокой термонагруженности, а также эргономичному уровню шума в широком диапазоне мощности.
У него хоть и не передовые, но очень достойные характеристики, которые позволят эксплуатировать этот БП в действительно мощных системах, возможно и не только игровых.
