TC Electronic Impact Twin — FireWire-аудио-миди-интерфейс
В начале 2010 года компания TC Electronic представила новый аудиоинтерфейс Impact Twin. Новинка оснащена FireWire-интерфейсом подключения и имеет два микрофонных/инструментальных входа. В отличие от Konnekt Live в Impact Twin нет набортного DSP. В связи с этим стоимость устройства ощутимо снизилась и на нашем рынке начинается с отметки в 600 долларов.
Огорчаться отсутствием DSP поклонникам производителя не стоит, в устройство внедрены программные эффекты TC. Они реализованы прямо в панели уравления устройством и представляют собой линейку из четырехполосного эквалайзера, компрессора и деэссера. Кроме того, имеется шина с эффектом реверберации.
Внешний вид

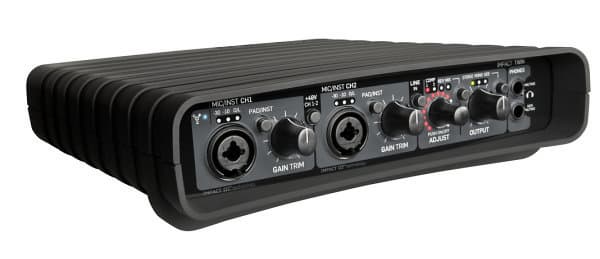

Дизайн устройства выполнен аналогичным Konnekt Live. Внешний вид отличается только формой корпуса, даже разъемы и органы управления расположены там же. Корпус изготовлен из прорезиненного материала, габариты устройства небольшие и составляют 23,5×6,3×24 см. Снизу предусмотрены ножки, никаких ременных креплений нет, также не наблюдается отверстий для вентиляции.

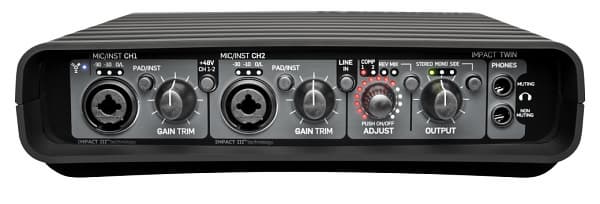

На передней панели расположены два микрофонных/инструментальных входа, с комбинированными разъемами XLR/TRS. Индикаторы входящего сигнала расположены над разъемами и выполнены трехпозиционными. Традиционно, диоды имеют разные цвета: зеленый, желтый и красный, соответствующие уровню −30 дБ, −10 дБ и 0 дБ. Регуляторы уровня большие и для удобства управления имеют овальную форму — это сделано для тактильного определения положения регулятора. Кнопка Pad/Inst при XLR-подключении снижает чувствительность на 20 дБ, при TRS вход работает в высокоимпедансном режиме. Фантомное питание включается одновремено для двух входов. Кнопкой Line in осуществляется переключение на тыловые линейные входы. Дискретным регулятором Adjust можно управлять параметрами компрессора, ревера в автономном режиме работы устройства. Для наглядности имеется индикация уровня и выбранных режимов, переключающихся между собой самим регулятором и кнопкой. Справа раслоложены два выхода на наушники, причем один из них при включении наушников прерывает звучание линейного выхода. Регулировка их громкости производится здесь же, ручкой Output.

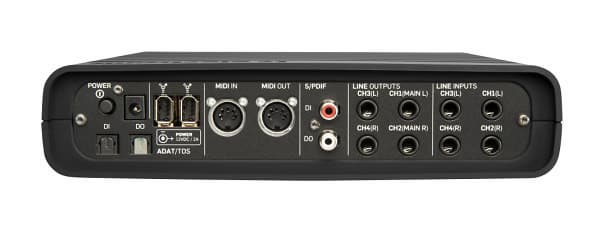

На задней панели расположены различные входы и выходы: аналоговые с разъемами TRS; цифровые RCA и TOSLINK; MIDI и два FireWire (IEEE 1394). Также предусмотрен разъем для подключения адаптера питания.
Панель управления

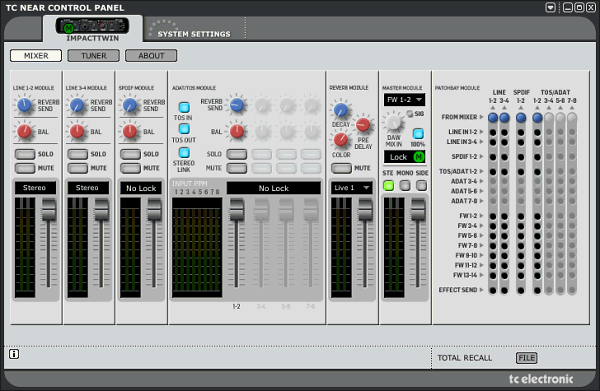

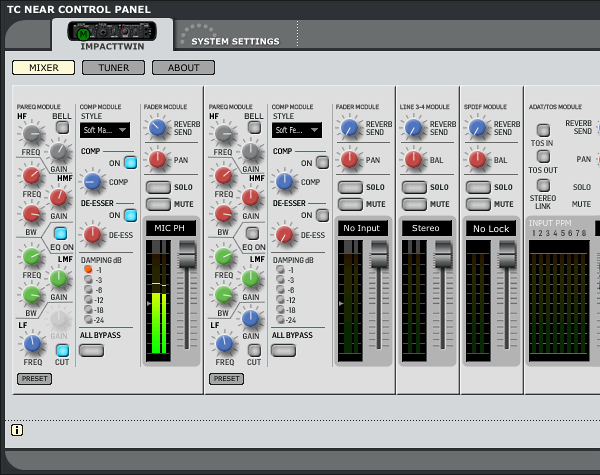

Панель управления интерфейсом выполнена в традиционном для производителя сером дизайне. Настройки расположены на двух основных вкладках. Наиболее привлекательно выглядет страничка с параметрами микшера: здесь находятся фейдеры аналоговых и цифровых входов, мастер-фейдер, настройки шины с эффектом реверберации и секция Patchbay.

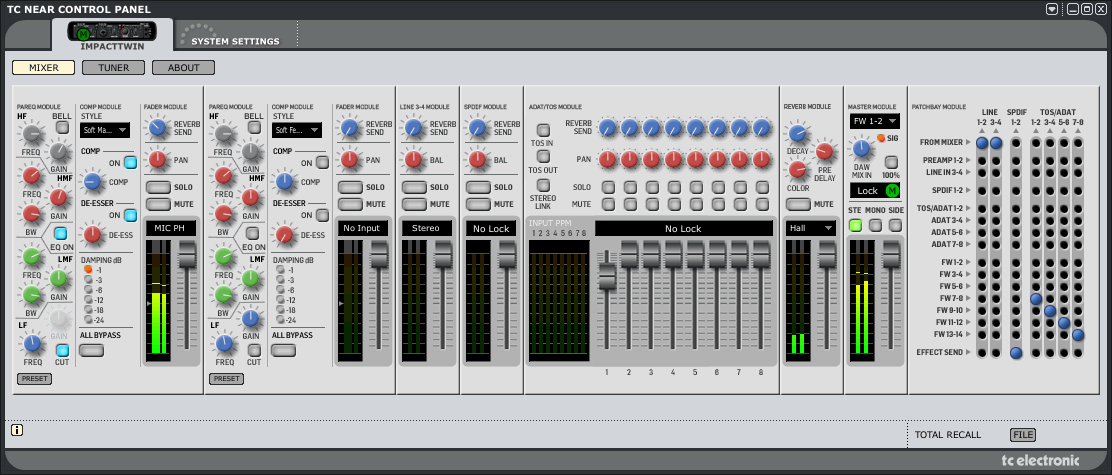

При перeключении режима работы входов на микрофонные/инструментальные в панели появляются линейки с эффектами. Четырехполосный эквалайзер, компрессор, деэссер и посыл на шину с ревером. Для простоты использования имеются предустановки отдельно компрессора и всей линейки полностью. Кроме того, есть возможность создавать и загружать свои пресеты настроек.
Значение регулируемого параметра отображается в левой нижней части панели, рядом с иконкой «i». При наведении курсора на шкалу индикатора сигнала можно видеть его пиковый и текущий уровнень, отображающийся в дБ.
К сожалению, панель управления не маштабируема, и при высоком разрешении экрана все значки и настройки выглядят слишком миниатюрными.
На следующей вкладке Tuner располагается тюнер — удобная и простая в использовании функция, особенно необходимая инструменталистам. Ничего коммутировать не надо, тюнер всегда активен на микрофонных/инструментальных входах устройства.

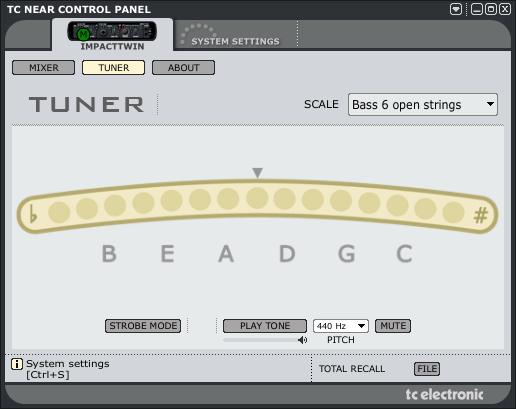

Представленный тюнер работает в двух режимах визуализации высоты тона и полностью маштабируем. Первый вариант Strobe предполагает постоянное движение красных кружков влево или вправо в зависимости от высоты тона. Таким образом отображается направление несоответствия. Если звук выше опорной частоты, круги двигаются вправо, ниже — влево. При совпадении вся шкала загорается зеленым цветом. Второй режим Point более традиционный: неподвижная точка загорается на звуковысотной шкале в соответствии с частотой входного сигнала.
В общих настройках имеются удобные пресеты, предназначенные для настройки различных гитар. Вместо хроматической или мажорной гаммы отображаются только опорные ноты, соответствующие каждой струне на инструменте, будь то банджо или семиструнный бас. Кроме этого, имеется регулировка опорной частоты с 438 Гц до 445 Гц с шагом в 1 Гц. Имеющаяся кнопка Mute глушит входной сигнал, а Play tone позволяет прослушать синус выбранной в качестве опорной частоты.

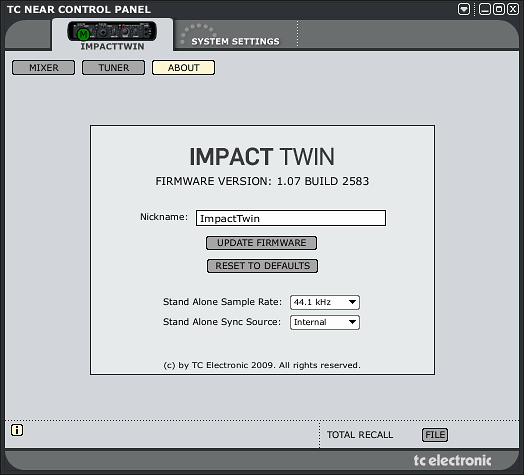

На вкладке About предусмотрена функция обновления прошивки, а также выбора клока и частоты семплирования для автономной работы устройства.
Прочие настройки расположены на вкладке System settings.

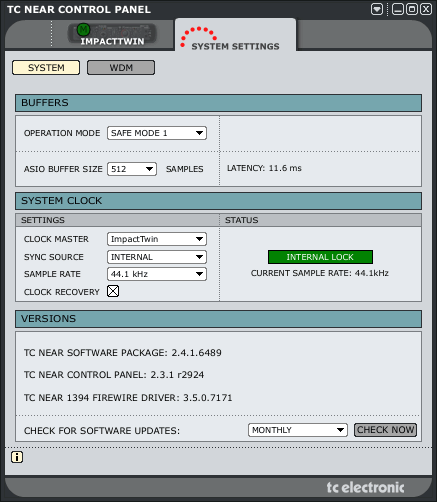

Окно System содержит традиционные настройки размера буфера, частоты семплирования, клока. Здесь же находится информация о версии прошивки и драйверов.
На вкладке WDM располагаются настройки роутинга сигнала.
Технические характеристики TC Electronic Impact Twin
| Цифровые входы и выходы | |
| S/PDIF | RCA, 75 Ом |
| Formats (S/PDIF and TOSLINK) | S/PDIF (24 бит), IEC 958, Pro-status бит |
| Разъем (ADAT® or TOSLINK) | Optical Pipe |
| Format (ADAT®) | 8-ch. @ 48 кГц, 4-ch. SMUX @ 96 кГц |
| Digital IO Engine | TCAT DICE II, handling all IO formats |
| Clock и Джиттер | |
| Поддержка внутренней частоты | 44,1, 48, 88,2, 96, 176,4 и 192 кГц |
| Поддержка внешней частоты | 43 — 193 кГц |
| Подавление джиттера | JET™ technology in TCAT DICE II |
| Фильтр подавления джиттера (4-й порядок) | > 3 дБ @ 10 Гц, > 100 дБ @ 600 Гц |
| Джиттер цифрового интерфейса | < 1 нс пиковое, 700 Гц — 100 кГц |
| Джиттер преобразования | < 42 пс RMS, 100 Гц — 40 кГц |
| Digital Output Phase (stand-alone and across network) | < 0.5% of Sample Period |
| Input Slip Sample Tolerance(all DIs) | +50% to −50% of sample period |
| Processing Delay DIO @ 96/48 кГц | 0,15/0,3 мс |
| Frequency Response DIO | DC to 23,9 кГц ±0,01 дБ @ 48 кГц |
| Линейные входы 1, 2, 3, 4 | |
| Разъем | 1/4″ TRS |
| Импеданс, Балансное/Небалансное | 20 кОм/25 кОм |
| Full Scale Input Level @ 0 dBFS | +13 dBu |
| THD+N | < −100 дБ (0,001%) @ 1 кГц, −1 dBFS |
| SNR | > 111 дБ(A), > 108 дБ, 20 Гц — 20 кГц |
| АЧХ | +0/−0,5 дБ, 20 Гц — 20 кГц |
| Взаимопроникновение каналов | < −100 дБ, 20 Гц — 20 кГц |
| АЦП | |
| Конвертор | 24 бит, 128 x Оверсемплинг битстрим |
| Задержка | 0,68 мс / 0,63 мс @ 44,1 кГц / 48 кГц |
| Микрофонные Входы 1, 2 | |
| Разъем | Комбинированный XLR/TRS |
| Понижение чувствительности Pad on/off | −10/+10 dBu <> −52/−32 dBu |
| Total Preamp gain | 62 дБ |
| Импеданс, Pad on/off | 2000/1300 Ом |
| NF @ Rg = 150 Ом, Max. Gain | < 4 дБ |
| EIN @ Rg = 150 Ом, Max. Gain | < −127 dBu |
| THD+N, Min. Gain | < −100 дБ (0,001%) @ 1 кГц, −1 dBFS |
| SNR, Min. Gain | > 109 дБ(A), > 106 дБ, 20 Гц — 20 кГц |
| Эквалайзер | |
| Hi Gain | ±12 дБ |
| Hi Frequency | 200 Гц to 40 кГц |
| Hi Bell | On: 6 дБ/октаву |
| Hi Mid Gain | ±12 дБ |
| Hi Mid Frequency | 200 Гц to 20 кГц |
| Hi Mid Bandwith | 0,10 to 4,0 |
| Lo Mid Gain | ±12 дБ |
| Lo Mid Frequency | 20 Гц to 2 кГц |
| Lo Mid Bandwidth | 0,10 to 4,0 |
| Lo Gain | ±12 дБ |
| Lo Frequency | 20 Гц — 400 Гц |
| Lo CUT | On: Cut / Off: 6 дБ/октаву |
| Компрессор/Деэссер | |
| Имеющиеся пресеты | «Female Voice», «SoftFemale Voice», «HardMale Voice», «SoftMale Voice», «Hard», «Guitar», «Bass», «Speak», «Sax», «Trumpet», «Snare», «Percussion», «All purpose» |
| Инструментальные Входы 1, 2 | |
| Разъем | Комбинированный XLR/TRS |
| Sensitivity Range | −25 dBu <> +17 dBu |
| Total Preamp gain | 42 дБ |
| Импеданс | 1 MОм |
| THD+N | < −100 дБ (0,001%) @ 1 кГц, −1 dBFS |
| SNR | > 107 дБ(A), > 104 дБ, 20 Гц — 20 кГц |
| Взаимопроникновение каналов | < −100 дБ, 20 Гц — 20 кГц |
| Мониторный/Линейные Выходы 1, 2, 3, 4 | |
| Разъем | 1/4″ TRS |
| Импеданс | < 100 Ом |
| Пиковый уровень (1 и 2 каналов) | −40 dBu <> +12 dBu (analog gain scale) |
| Фиксированный пиковый уровень (3 и 4 каналов) | +12 dBu |
| THD+N | < −94 дБ (0,002%) @ 1 кГц, −1 dBFS |
| SNR | >111 дБ(A), >108 дБ, 20 Гц — 20 кГц |
| АЧХ | +0/−0,1 дБ, 20 Гц — 20 кГц |
| Взаимопроникновение каналов | < −100 дБ, 20 Гц — 20 кГц |
| ЦАП | |
| Конвертор | 24 бит, 128 x Оверсемплинг битстрим |
| Задержка | 0,70 мс / 0,65 мс @ 44,1 кГц / 48 кГц |
| Наушники | |
| Разъемы | 2×1/4″ TRS |
| Импеданс | 80 Ом |
| Диапазон усиления | −80 dBu <> +16 dBu @ 300 Ом |
| THD+N | < −94 дБ (0,002%) @ 1 кГц, −1 dBFS |
| SNR | > 103 дБ (A), > 100 дБ, 20 Гц — 20 кГц |
| АЧХ | +0/−0,1 дБ, 20 Гц — 20 кГц |
| Взаимопроникновение каналов | −100 дБ, 20 Гц — 20 кГц |
| Мощность @ 40 Ом | 200 мВ |
| Мощность @ 600 Ом | 93 мВ |
| Среда использования | |
| Рабочая температура | от 0 °C до 50 °C |
| Температура хранения | от −30 °C до 70 °C |
| Влажность | До 90% |
| Интерфейсы | |
| MIDI-интерфейс | 5-контактный вход/выход |
| FireWire (DAW) | IEEE 1394a, IEC 61883 |
| Общие | |
| Размеры (Ш×В×Г) | 235,8×63×241,2 мм |
| Вес | 1,5 кг |
| Корпус | Акриловая передняя панель, металлическая задняя панель, корпус выполнен из прорезиненного покрытия |
| Индикаторы | 3-уровненвый индикатор сигнала на канал |
| Питание | 12В адаптер питания, входит в комплект |
| Питание от шины FireWire | возможно |
| Потребляемая мощность | <14 Вт |
| Гарантия | 1 год |
Измерения в RMAA
Диагностика ASIO-возможностей:
Device: ASIO TC Near
Features:
Input channels: 14
Output channels: 14
Input latency: 534
Output latency: 567
Min buffer size: 64
Max buffer size: 8192
Preferred buffer size: 512
Granularity: -1
ASIOOutputReady - not supported
Sample rate:
8000 Hz - not supported
11025 Hz - not supported
16000 Hz - not supported
22050 Hz - not supported
32000 Hz - not supported
44100 Hz - supported
48000 Hz - supported
88200 Hz - supported
96000 Hz - supported
176400 Hz - supported
192000 Hz - supported
Input channels:
channel: 0 (ImpactTwin FW 1 (main)) - Int32LSB
channel: 1 (ImpactTwin FW 2 (main)) - Int32LSB
channel: 2 (ImpactTwin FW 3 (line)) - Int32LSB
channel: 3 (ImpactTwin FW 4 (line)) - Int32LSB
channel: 4 (ImpactTwin FW 5 (spdif)) - Int32LSB
channel: 5 (ImpactTwin FW 6 (spdif)) - Int32LSB
channel: 6 (ImpactTwin FW 7 (adat|tos)) - Int32LSB
channel: 7 (ImpactTwin FW 8 (adat|tos)) - Int32LSB
channel: 8 (ImpactTwin FW 9 (adat)) - Int32LSB
channel: 9 (ImpactTwin FW 10 (adat)) - Int32LSB
channel: 10 (ImpactTwin FW 11 (adat)) - Int32LSB
channel: 11 (ImpactTwin FW 12 (adat)) - Int32LSB
channel: 12 (ImpactTwin FW 13 (adat)) - Int32LSB
channel: 13 (ImpactTwin FW 14 (adat)) - Int32LSB
Output channels:
channel: 0 (ImpactTwin FW 1 (main)) - Int32LSB
channel: 1 (ImpactTwin FW 2 (main)) - Int32LSB
channel: 2 (ImpactTwin FW 3 (line)) - Int32LSB
channel: 3 (ImpactTwin FW 4 (line)) - Int32LSB
channel: 4 (ImpactTwin FW 5 (spdif)) - Int32LSB
channel: 5 (ImpactTwin FW 6 (spdif)) - Int32LSB
channel: 6 (ImpactTwin FW 7 (adat|tos)) - Int32LSB
channel: 7 (ImpactTwin FW 8 (adat|tos)) - Int32LSB
channel: 8 (ImpactTwin FW 9 (adat)) - Int32LSB
channel: 9 (ImpactTwin FW 10 (adat)) - Int32LSB
channel: 10 (ImpactTwin FW 11 (adat)) - Int32LSB
channel: 11 (ImpactTwin FW 12 (adat)) - Int32LSB
channel: 12 (ImpactTwin FW 13 (adat)) - Int32LSB
channel: 13 (ImpactTwin FW 14 (adat)) - Int32LSB
| Неравномерность АЧХ (в диапазоне 40 Гц — 15 кГц), дБ | +0,01, −0,14 | Отлично |
| Уровень шума, дБ (А) | −109,4 | Отлично |
| Динамические диапазон, дБ (А) | 109,4 | Отлично |
| Гармонические искажения, % | 0,0020 | Отлично |
| Гармонические искажения + шум, дБ(A) | −91,1 | Очень хорошо |
| Интермодуляционные искажения + шум, % | 0,0023 | Отлично |
| Взаимопроникновение каналов, дБ | −110,4 | Отлично |
| Интермодуляции на 10 кГц, % | 0,0024 | Отлично |
| Общая оценка | Отлично |
Подробный отчет в режиме loopback
Тест АЧХ

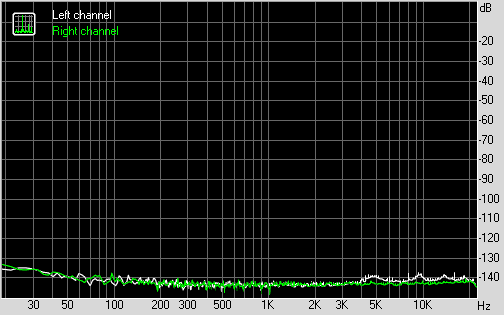

Тест уровня шума в отсутствие сигнала

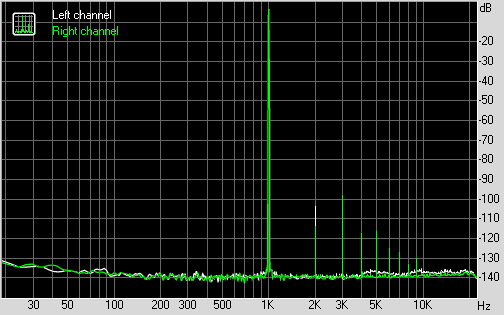

Тест гармонических искажений
Результаты измерений хорошие, спектр сигнала достаточно чистый. Явных недочетов и конструктивных недостатков измерения не выявили.
В комплекте с устройством идут следующие програмы и плагины:
- M40 Studio Reverb
- Assimilator
- ResFilter
- Ableton Live Lite 8 TC Electronic Edition

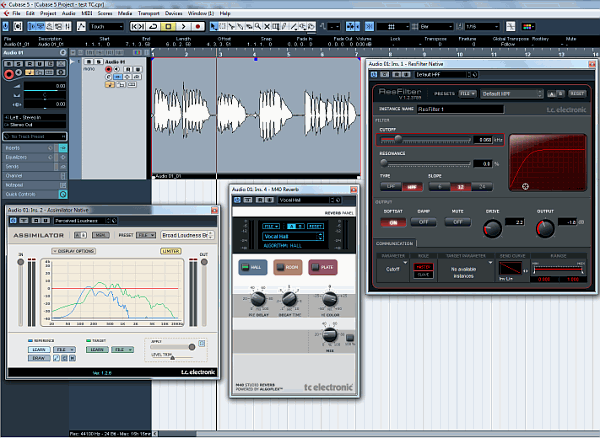

Работают данные плагины только при наличии в системе устройства Impact Twin, в противном случае плагины становятся неактивны. Сами плагины достаточно хорошего качества и в реальных условиях вполне применимы.
Выводы
В нашем тестировании мы выяснили, что TC Electronic Impact Twin — это интересный современный интерфейс. В числе его достоинств: добротный аналоговый тракт, продвинутая панель управления и встроенные эффекты, возможность работы в автономном режиме без компьютера. Четыре канала и интерфейс FireWire традиционно поднимают цену устройства, поэтому не стоит удивляться, что продукт не бюджетный. Нас очень порадовала подробная техническая документация по характеристикам устройства, включая реальные измеренные цифры входов и выходов, а также данные по джиттеру. Наши измерения полностью подтвердили заявленные цифры.
