Рэковое Audio/Midi-устройство с
PC-интерфейсом ESI MaXiO XD


В марте этого года компания ESI сообщила о начале поставок устройства MaXiO XD. Название MaXiO можно расшифровать как максимальное input/output решение. Приставка XD означает Extended Edition, так как существует стерео вариант MaXiO 032 в полурековом исполнении.

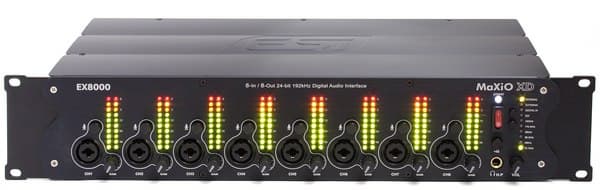

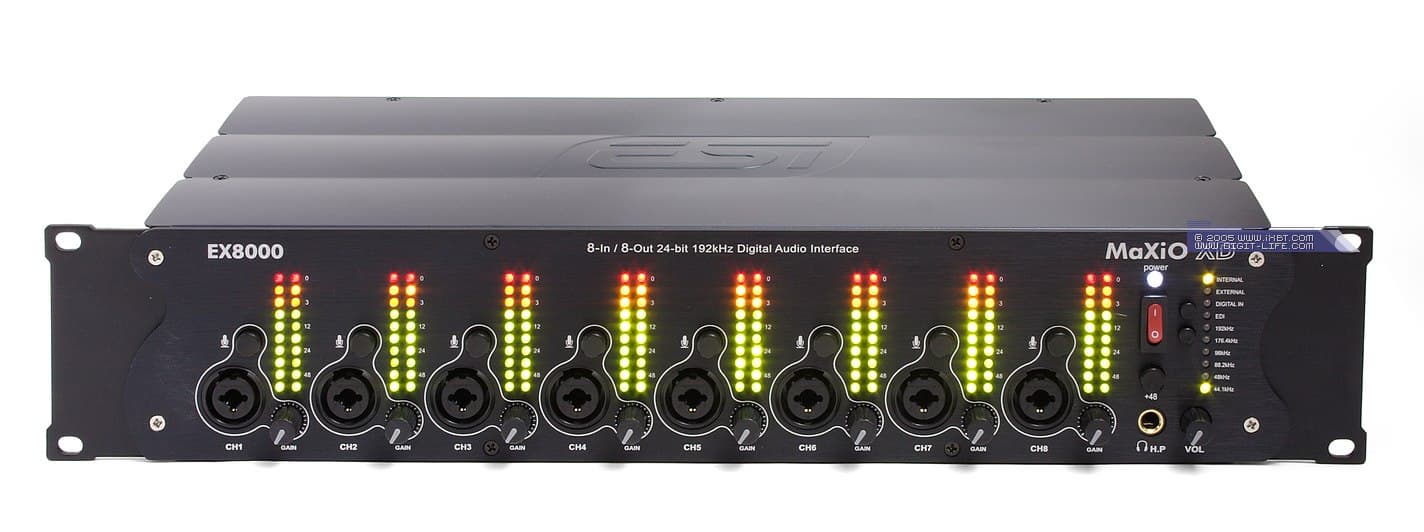

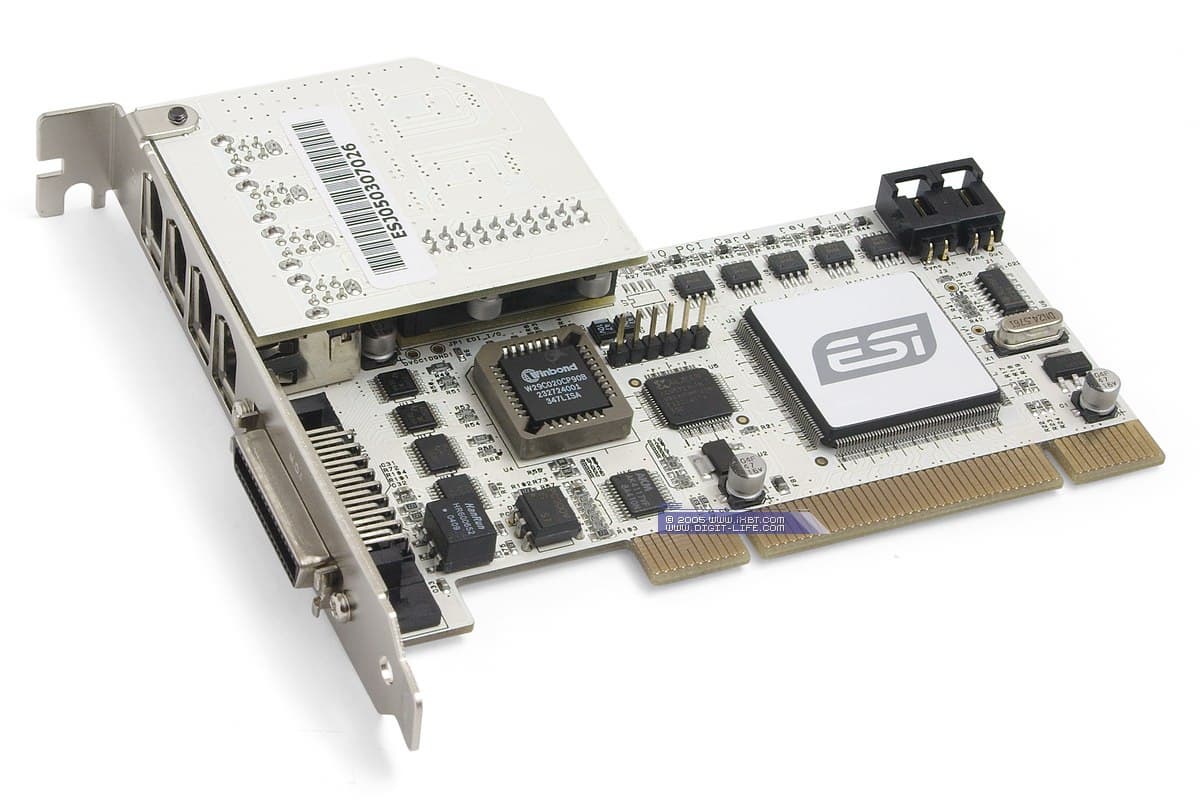

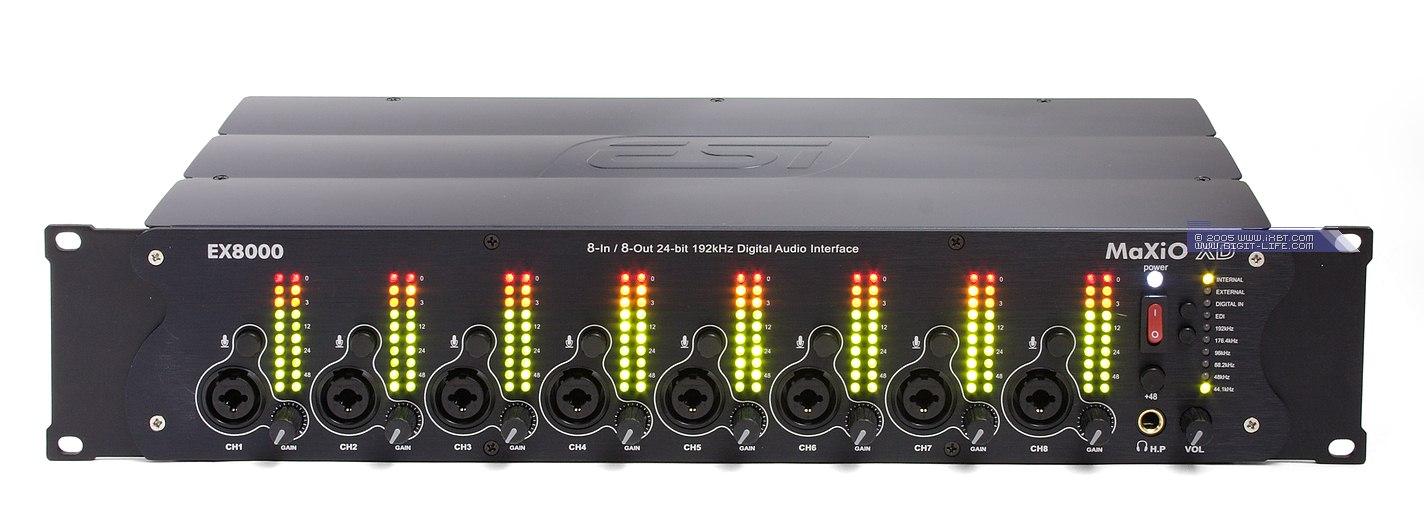

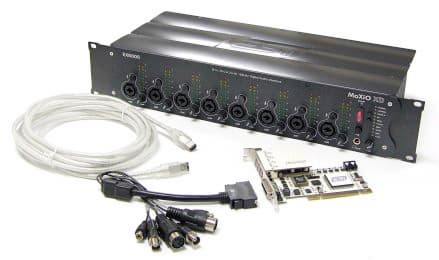

Новинка представляет собой комплект из 2U рэкового модуля EX8000 и интерфейсной PCI-карты. Интересно то, что модуль может работать в автономном режиме. Характерные особенности EX8000 — наличие восьми микрофонных входов с возможностью работы в качестве линейных, а также применение топовых ЦАП и АЦП. Упрощенный вариант MaXiO 032 также обладает топовыми преобразователями.

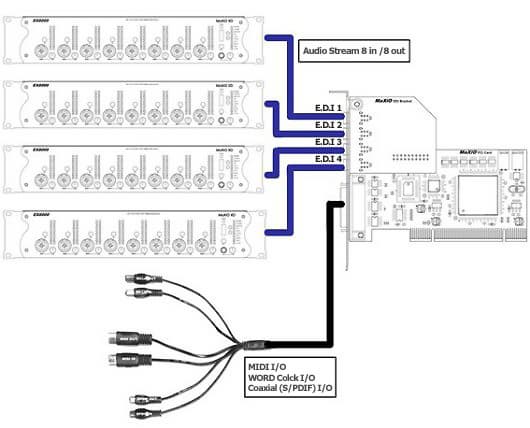

Любое MaXiO решение является расширяемым. Как показано на схеме, к интерфейсной плате можно подключить до 4 рековых модулей EX8000, к многоконтактному разъему подключается переходник на цифровые/MIDI разъемы, либо модуль MaXiO 032.

Устройство обеспечивает работу в режимах до 24 бит 192 кГц. Преобразователи находятся только в рековом модуле.

Преобразователи (паспортные данные) стерео АЦП AKM AK5394 24 бит 192 кГц
(THD+N -110 дБ, DR 123 дБ)

стерео ЦАП AKM AK4395 24 бит 192 кГц
(THD+N -100 дБ, DR 120 дБ)

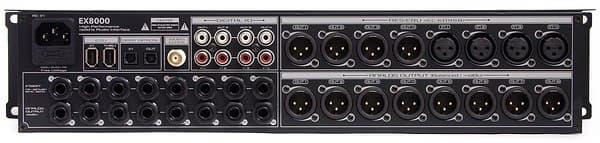

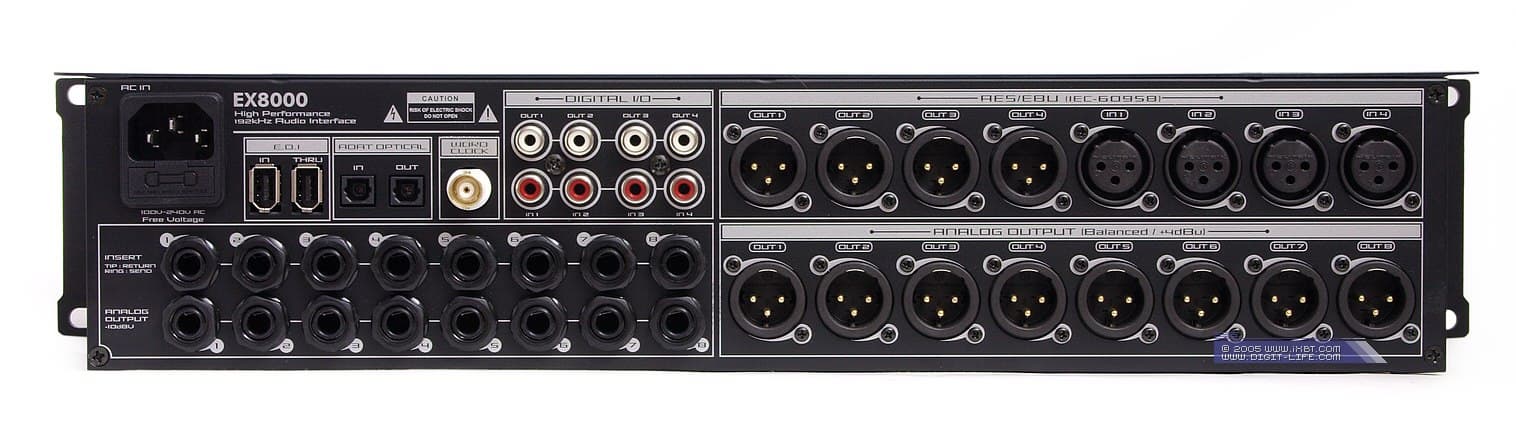

Ниже приведены имеющиеся интерфейсы для подключения. Большим преимуществом MaXiO XD является возможность аппаратной поканальной регулировки уровней входного сигнала. Фактически, это рэковый цифровой микшерный пульт.


Входы 8 аналоговых балансных XLR/TRS
8 посыл/возврат на эффекты, разъем TRS
4 цифровых AES/EBU, разъем XLR
4+1 цифровых S/PDIF, разъем RCA
Цифровой ADAT, разъем TOS-Link
Word Clock
MIDI


Выходы 8 аналоговых балансных XLR
8 аналоговых балансных/небалансных TRS
для наушников, разъем TRS
4 цифровых AES/EBU, разъем XLR
4+1 цифровых S/PDIF, разъем RCA
Цифровой ADAT, разъем TOS-Link
Word Clock
MIDI


Панель управления

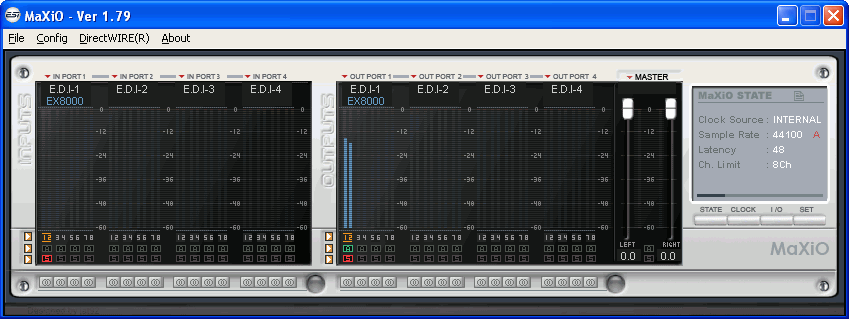

Панель управления картой выполнена в традиционном для ESI стиле, когда максимальное число настроек видно на одном экране. Плюс в том, что все основные опции доступны для управления. Минус — в данном многофункциональном устройстве, допускающем до 4 рэковых модулей плюс дополнительные интерфейсы, настроек получилось слишком много.

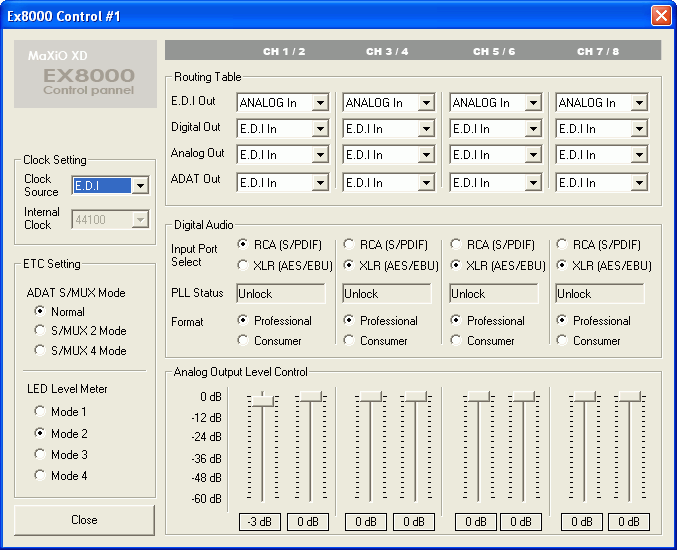

Внутренний роутинг рэковых модулей и режимы взаимодействия с интерфейсной картой настраиваются в отдельном окне. Возможности роутинга сигнала практически не имеют ограничений! В то же время, настройки выполнены очень запутанно. Даже многочасовое чтение мануала (он, кстати, только на английском) и разбор примеров подключения не очень помогают. В будущих версиях драйверов хотелось бы видеть более наглядную коммутацию, с применением графических средств Windows. Настройки устройств подобной ценовой категории должны быть интуитивными.

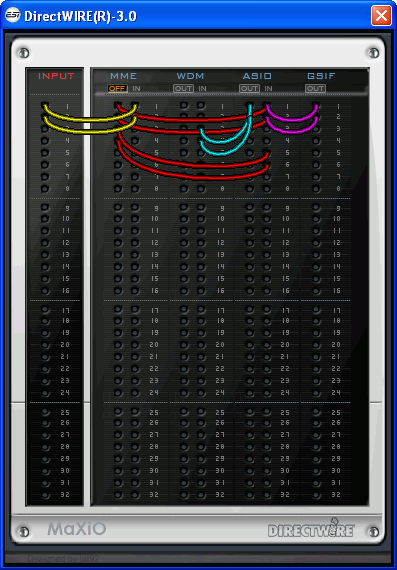

Пример успешной реализации визуальной коммутации можно видеть в панели DirectWire3, входящей в комплект MaXiO.

Тестирование в RMAA 5.5.2

Измерения проводились в режиме loopback.

Режим работы: 16 бит 44 кГц

Неравномерность АЧХ (от 40 Гц до 15 кГц), дБ: +0.01, -0.03Отлично
Уровень шума, дБ (А): -95.8Отлично
Динамический диапазон, дБ (А): 96.5Отлично
Нелин. искажения, %: 0.0007Отлично
Интермод. искажения, %: 0.0044Отлично
Взаимопроникновение каналов, дБ: -97.9Отлично
Интермод. искажения от 10 kHz, %: 0.0053Отлично

Подробный отчет о тестировании режима 16 бит 44 кГц.

Режим работы: 24 бит 44 кГц

Неравномерность АЧХ (от 40 Гц до 15 кГц), дБ: +0.01, -0.02 Отлично
Уровень шума, дБ (А): -111.0 Отлично
Динамический диапазон, дБ (А): 110.8 Отлично
Нелин. искажения, %: 0.0005 Отлично
Интермод. искажения, %: 0.0018 Отлично
Взаимопроникновение каналов, дБ: -111.9 Отлично
Интермод. искажения от 10 kHz, %: 0.0030 Отлично

Подробный отчет о тестировании режима 24 бит 44 кГц.

Когда речь идёт об устройствах высшей категории, даже при подключении к PC, внешнее исполнение дает возможность применить в рековом модуле независимое питание с фильтрацией возможных помех. Это незамедлительно отражается на качестве формируемого сигнала. На спектре шума отсутствуют малейшие намеки на наводки! Даже после прохождения ЦАП и АЦП спектр шума практически вплотную подходит к теоретически достижимому пределу для 16-битного сигнала. При тестировании входа и выхода по отдельности получился бы ещё более высокий результат, так что надо иметь это в виду. И это не собственные шумы устройства в отсутствии сигнала — при тестировании подается реальный сигнал минимального уровня, но содержащий лишь шум дизеринга.

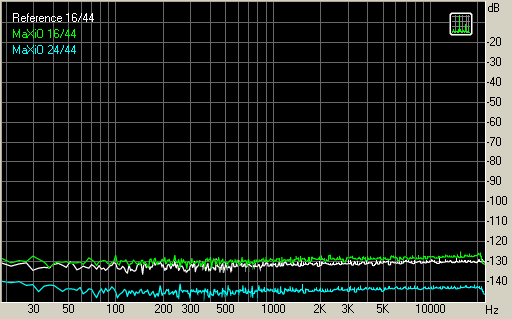

Уровень шума

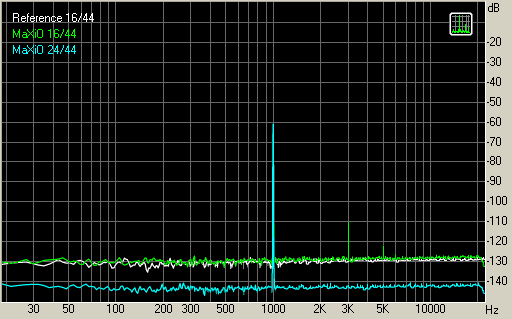

Динамический диапазон

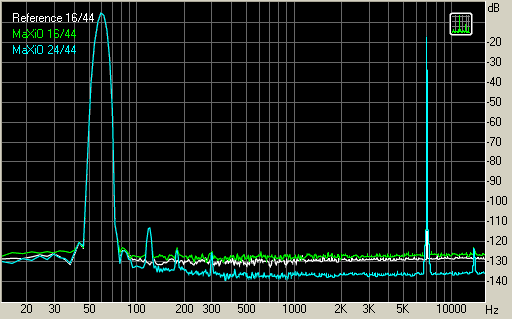

Спектрограмма IMD (SMPTE) в режиме 44 кГц демонстрирует нам
полное отсутствие артефактов от передискретизации

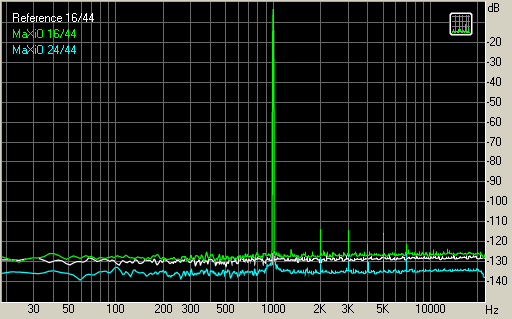

Спектрограмма THD в режиме 44 кГц свидетельствует
об очень низком уровне искажений

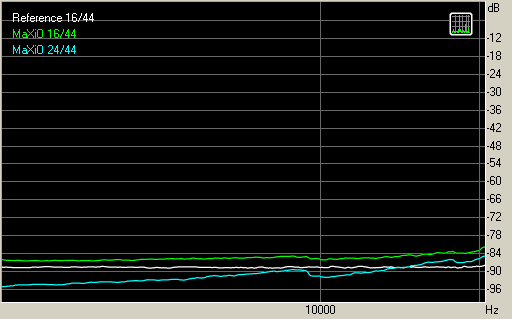

Спектрограмма IMD

Тесты динамического диапазона позволяют порекомендовать эксплуатировать устройство в режиме 24 бит, даже если конечный результат планируется иметь в 16 битах. Не рекордные интегральные показатели можно предположительно объяснить применением ЦАП AKM4395, тогда как в большинстве случаев в устройствах такого уровня используется CS4398. Возможно, также оказывает влияние объединение линейных и микрофонных входов. Тем не менее, реализации потенциала даже таких высоких показателей, как динамический диапазон 110 дБ, требуют применение подключаемых к MaXiO устройств соответствующего топ-класса. Всегда необходимо помнить о том, что качество результата определяется наименее качественным устройством в цепи. Цена устройства, на наш взгляд, выглядит очень конкурентоспособной.

Мы испытали устройство в рабочих условиях, при записи вокала. Использовался секвенсор CubaseSX3, микрофон Shure Beta 58A. Для создания тестового проекта был привлечен профессиональный вокалист. Никаких проблем или нареканий в работе MaXiO не возникло. Из недостатков стоит отметить запутанную панель управления.

Мы понимаем, что необходимо более глубокое практическое тестирование подобных устройств. В будущем, после решения всех организационных проблем, планируется использование более широкого спектра микрофонов, добавление тестов записи разнохарактерных источников и выкладывание финальных результатов для ознакомления.


Cредняя цена по Москве
на звуковую карту ESI MaXiO XD составляет Н/Д(0)


ESI MaXiO XD предоставлено на
тестирование компанией Мультимедиа Клуб
