SVEN Power Smart 1000VA — еще один «тысячник»

Некоторое время назад мы уже рассматривали источники бесперебойного питания мощностью 1000 ВА, в этом обзоре планируется познакомить читателей еще с одной моделью этого класса, SVEN Power Smart 1000VA.

Внешний вид, комплект поставки

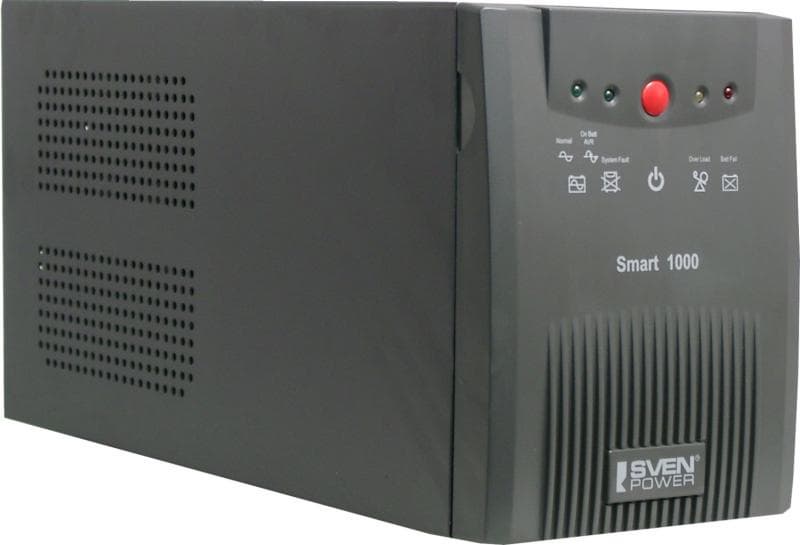

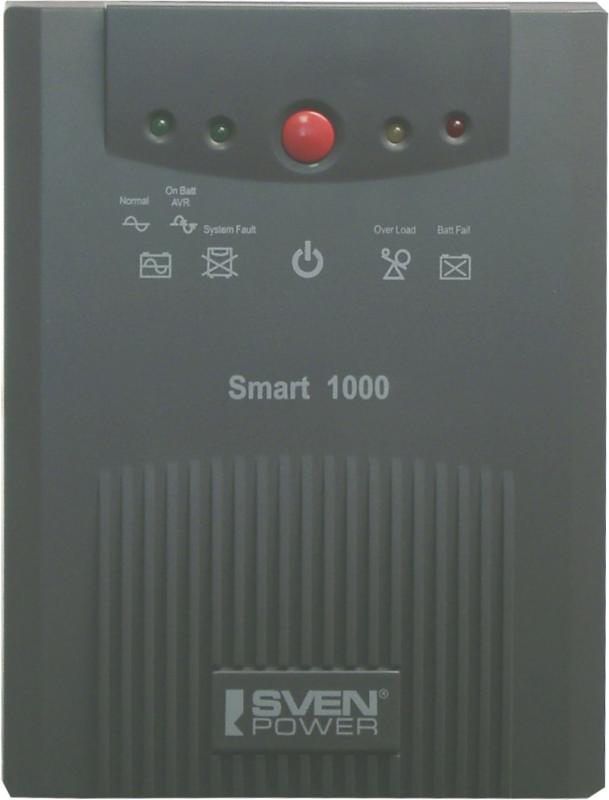

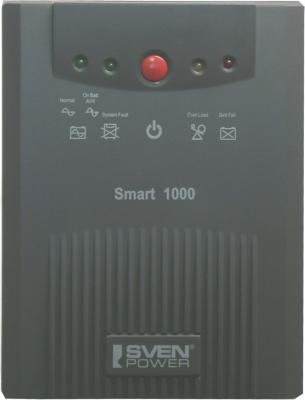

ИБП имеет стандартное, вертикальное исполнение, на передней панели расположена кнопка включения/выключения устройства и 4 светодиодных индикатора: питание нагрузки от сети/от аккумулятора, системная ошибка, перегрузка (на выходе) и неисправность аккумулятора.

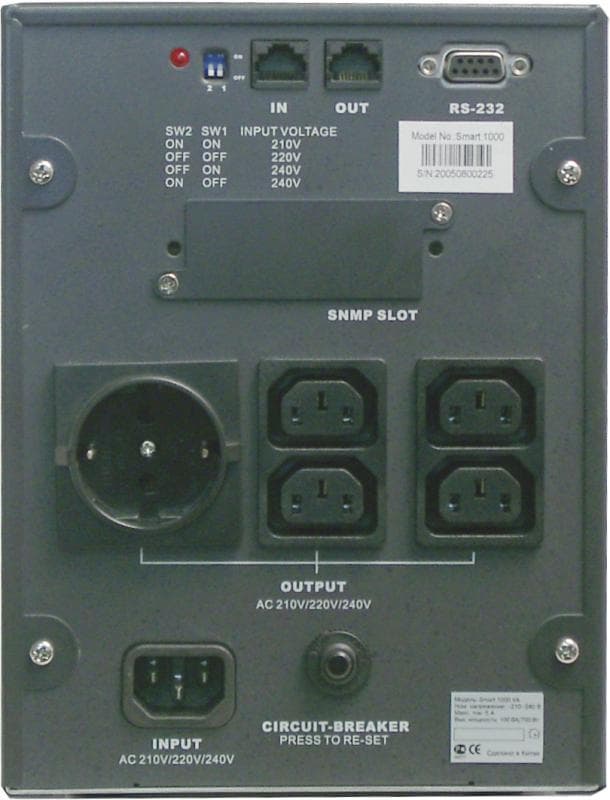

На задней панели — светодиодный индикатор наличия «земли», при подключении нагрузки сразу будет видно есть эффективное заземление или нет, что очень важно знать в целях соблюдения необходимых правил и мер безопасности; 4 розетки IEC320 и одна розетка «евростандарт» (для подключения размножителя, например) — все розетки обеспечивают нагрузке автономный режим в случае пропадания электроснабжения (то есть с запиткой от аккумулятора); розетка для подключения ИБП к сети, разъем RS-232 для подключения управляющего провода к системному блоку, два разъема RJ-45 (вход и выход) для подключения сетевого оборудования, например, локальной линии интернета; два DIP-переключателя, задающих диапазон входного напряжения (от 210 до 240 В), автоматический предохранитель от перегрузок и закрытое заглушкой посадочное место SNMP-модуля.

Корпус ИБП выполнен из металла, что позволяет создать надежный экран от электромагнитных наводок, при этом обеспечивается защита как самого ИБП, например, от наводок сотовой и радиопередающей аппаратуры, так и защита пользователя — от электромагнитных наводок, создающихся в самом приборе при работе. В задней части кожуха с двух сторон предусмотрены вентиляционные отверстия для пассивного охлаждения внутренних элементов (по большей части — трансформатора) ИБП.

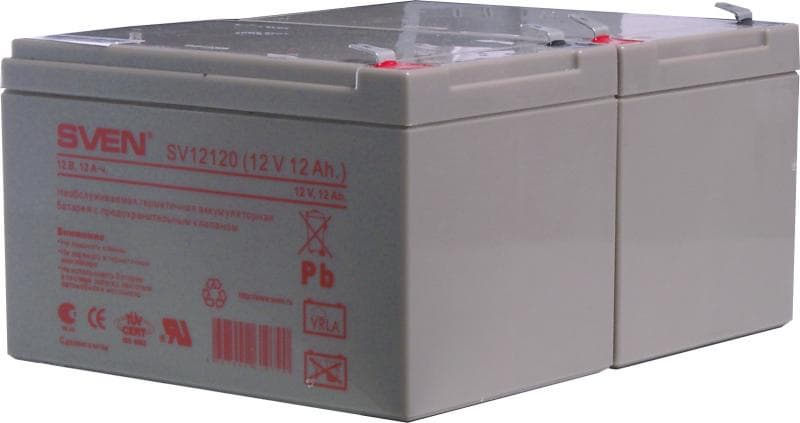

Два аккумулятора SVEN SV12120(12V12AH) извлекаются достаточно просто — путем удаления передней панели и откручивания металлической вставки, удерживающей батареи. При подключении аккумулятора (как и всегда при работе с электричеством) необходимо соблюдать минимально необходимые требования безопасности.

Аккумулятор ИБП подзаряжается при выключенном источнике, но при включенной вилке в розетку 220 В, например, не нужно постоянно думать о том заряжены аккумуляторы или нет, достаточно просто включить вилку источника в сеть и он будет автоматически подзаряжаться, независимо от того, включена кнопка на панели прибора или нет. Это следует учитывать при эксплуатации.

Программное обеспечение

Как и в случае с рассмотренными ранее ИБП SVEN, Sven Power Pro 1000 и Sven Power Pro+ 1000, SVEN Power Smart 1000VA поставляется с Power Manager (v. 1.0.1), но стоит отметить, что если раньше выбор языков был ограничен только китайским и английским, то сейчас у пользователей имеется возможность работы с русскоязычным интерфейсом (при установке выбора языка не предлагалось).

Проведение измерений

Для проведения замеров напряжений и определения формы выходного напряжения к Smart 1000VA была подключена чисто резистивная нагрузка с потребляемой мощностью 400 Вт. При подключенной нагрузке и входном напряжении питающей сети 220 В устройство выдавало на выходе 220 В. При понижении входного напряжения первая ступень повышения выходного напряжения блоком AVR началась при достижении отметки 201 В, при этом на нагрузку уходило напряжение 224 В. При повышении входного напряжения до 213 В блок AVR отключился, при этом выходное напряжение, отдаваемое ИБП в нагрузку, составляло 213 В.


Выходное напряжение ИБП — 221 В, на входе — 221 В

Данная модель ИБП, как оказалось в результате испытаний, относится к тем немногим, которые имеют более 1 ступени преобразования напряжения. В данном случае вторая ступень повышения выходного напряжения блоком AVR началась при плавном понижении входного напряжения до уровня 181 В, при этом на нагрузку устройство отдавало 225 В. При повышении входного напряжения до 194 В вторая ступень преобразования завершилась, на нагрузку выдавалось напряжение 217 В.

При понижении входного напряжения до 171 В ИБП перешел на питание нагрузки от аккумулятора, в это время на нагрузку отдавалось 213 В, при последующем повышении входного напряжения до 175 В ИБП перешел на питание нагрузки «напрямую» от сети, выдавая при этом 219 В.

Теперь рассмотрим реакцию устройства на повышение входного напряжения. Понижение выходного напряжения началось при уровне входного напряжения 248 В, при этом на нагрузку отдавалось 220 В. При понижении входного напряжения до 234 В блок AVR отключился, при этом на нагрузку отдавалось 233 В. В силу того, что при проведении замеров после ЛАТР не используется дополнительного трансформатора, определить параметры начала второй ступени понижения напряжения не представляется возможным, при входном напряжении 250 В ИБП отдавал на нагрузку напряжение 221 В.

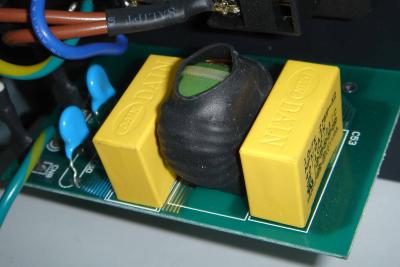

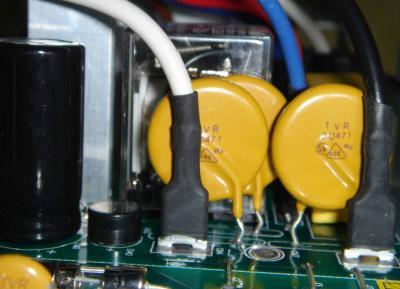

На представленных фотографиях внутренней части ИБП хорошо виден встроенный сетевой фильтр, он состоит из внушительного сглаживающего дросселя, который, совместно с противопомеховыми конденсаторами и защитными варисторами, обеспечивает защиту от промышленных и индустриальных помех.




Входное напряжениеВыходное напряжение
171213
175219
181225
194217
201224
213213
220220
234233
248220

После зарядки аккумулятора на 100% емкости к ИБП была подключена нагрузка 400 Вт, после чего устройство отключено от питающей сети. Время автономного питания нагрузки от аккумулятора составило в случае Smart 1000 VA 18 минут 11 секунд. ИБП корректно определил момент восстановления подачи входного напряжения и, так как входное напряжение не потребовало задействования блока AVR, устройство перешло на питание нагрузки «напрямую», начав одновременно зарядку аккумулятора. Для зарядки аккумулятора до 90% потребовалось 10 часов 37 минут.


Выходное напряжение ИБП — 220 В, на входе — 0 В

Выводы

Рассмотренный ИБП вполне может использоваться как в домашних условиях, так и в офисных помещениях с «хронически пониженным или повышенным» напряжением, обеспечивая достаточную защиту компьютерного и сетевого оборудования. Наличие двух ступеней преобразования (понижения или повышения) напряжения на выходе обеспечивает большую стабильность работы защищаемого оборудования по сравнению с решениями, в которых используется одноступенчатая стабилизация напряжения.

Не принадлежа к онлайновым источникам бесперебойного питания, SVEN Power Smart 1000 VA, тем не менее, способен выдать практически идеальную синусоиду при работе от аккумуляторов, что допускает подключение к данному ИБП оборудования, одним из нормальных условий функционирования которого является синусоидальная форма подаваемого входного напряжения.

Паспортные данные

Осциллограмма выходного напряженияЧистая синусоида
Нагрузочная способность в автономном режиме1000 BA или 700 Вт, min 5 минут, при 8 час. заряда АКБ max 8 минут, при 14 час. заряда АКБ
Типовое время работы в автономном режиме при 100% заряда АКБ
  • Нагрузка — 600 Вт, время — 10 мин. 45 c. (этакий абстрактный «сложный сервер + 15-дюймовый монитор с ЭЛТ») ;
  • Нагрузка — 300 Вт, время — 28 мин. 38 с.(cтандартный cервер + 15-дюймовый ЖК-монитор»;
  • Нагрузка — 150 Вт, время — 1 час 20 мин. (базовый системный блок + 15-дюймовый ЖК-монитор)
Время переключения в автономный режим4-8 мс
Максимальная нагрузка1000 ВА / 700 Вт
ФильтрыНепрерывная фильтрация электромагнитных и радиочастотных помех, от 150 кГц до 30 МГц
Максимально допустимая энергия выбросов(однократные импульсы, 10/1000 мкс) 440 Дж (500 Дж)
Максимально допустимый ток выбросов(однократные импульсы, 8/20 мкс) 6500 А (максимально)
Контролируемые параметры и состояниядействующее значение напряжения на входе, частота, выходная мощность, состояние батареи, ошибки системы и оборудования
Тип аккумуляторовгерметичные необслуживаемые свинцово-кислотные
Емкость аккумуляторовSVEN SV12120 [12 В, 12 А*ч] (2 шт.)
Время подзаряда8 часов (до уровня > 85%), 12 часов макс. (до уровня > 90%)
Коммуникационный портСтандартный RS232 (DB9)
ИндикаторыЧетыре светодиодных индикатора. Работа от сети, от батареи, перегрузка, неисправность батареи и системы; на задней панели индикатор «земли»
Входные розеткирозетка IEC 320
Выходные розетки4 шт. IEC 320 розетки + 1 общего типа (евростандарт)
Размеры165 х 216 х 450 мм
Масса18,74 кг


ИБП SVEN Power Smart 1000VA предоставлен компанией Atri-M
