Блок питания Chieftec CTB-650S

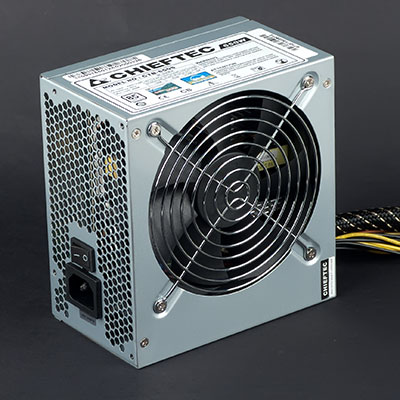

Внешний вид блока питания Chieftec CTB-650S
Полная галерея наших фотографий этой модели
Данная модель на сайте производителя

Во второй половине прошлого года компания Chieftec анонсировала серию бюджетных блоков питания A-85. Это событие прошло почти незаметно, в отличие от анонса серии Nitro, сопровождавшегося громкой рекламной кампанией, и несколько продуктов из новой топовой серии мы уже рассмотрели ранее. Сегодня же мы познакомимся со старшим представителем серии A-85 — блоком питания Chieftec CTB-650S. В данную серию входят шесть моделей мощностью от 350 до 650 ватт.

Поставляется блок питания во вполне стандартной упаковке, предназначенной для розничной продажи: коробке с цветной полиграфией из картона средней толщины. Блок питания имеет типичное гальванизированное покрытие корпуса серого цвета.

Характеристики

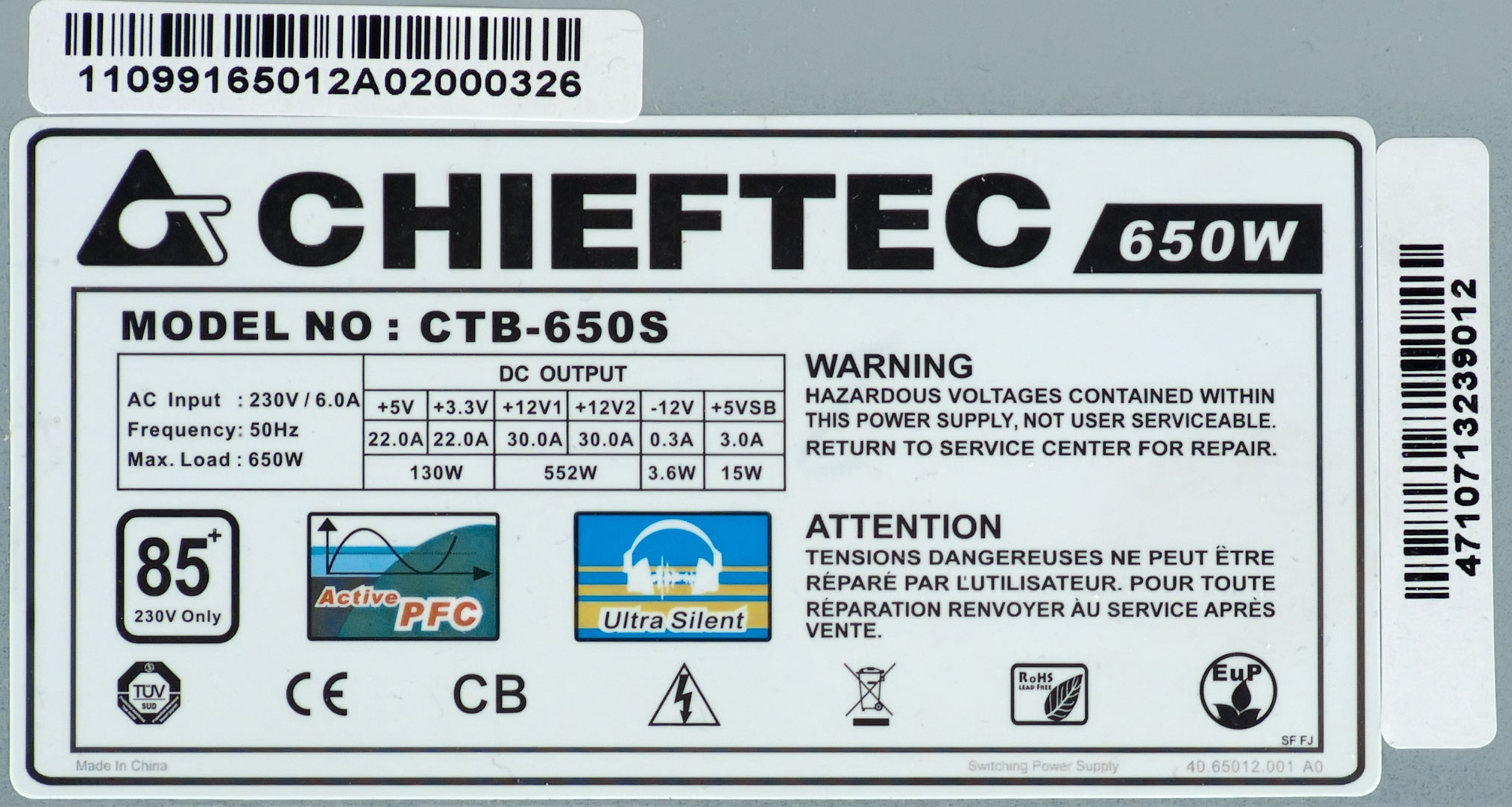

Все необходимые параметры указаны на корпусе блока питания в полном объеме, для мощности шины +12VDC заявлено значение 552 Вт. Данная величина находится между соответствующими значениями типовых блоков питания мощностью 550 и 600 Вт, соотношение мощности по шине +12VDC и полной мощности составляет 0,849, что является низким показателем для современных решений подобной мощности.

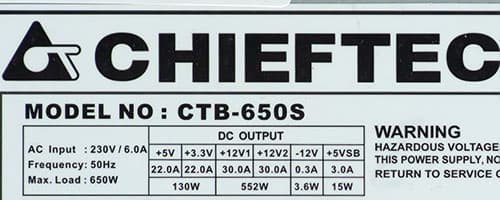

Характеристики блока питания Chieftec CTB-650S

Длина проводов и количество разъемов

  • до основного разъема АТХ — 47 см
  • до процессорного разъема 8 pin SSI — 60 см, плюс еще 15 см до разъема ATX12V (итого около 75 см)
  • до первого разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 42 см, плюс еще 16 см до второго такого же разъема
  • до первого разъема SATA Power Connector — 42 см, плюс 16 см до второго и еще 16 см до третьего такого же разъема
  • до первого разъема SATA Power Connector — 42 см, плюс 16 см до второго и еще 16 см до третьего такого же разъема
  • до разъема Peripheral Connector (молекс) — 42 см, плюс 16 см до второго и еще 16 см до третьего такого же разъема, плюс еще 16 см до разъема питания FDD

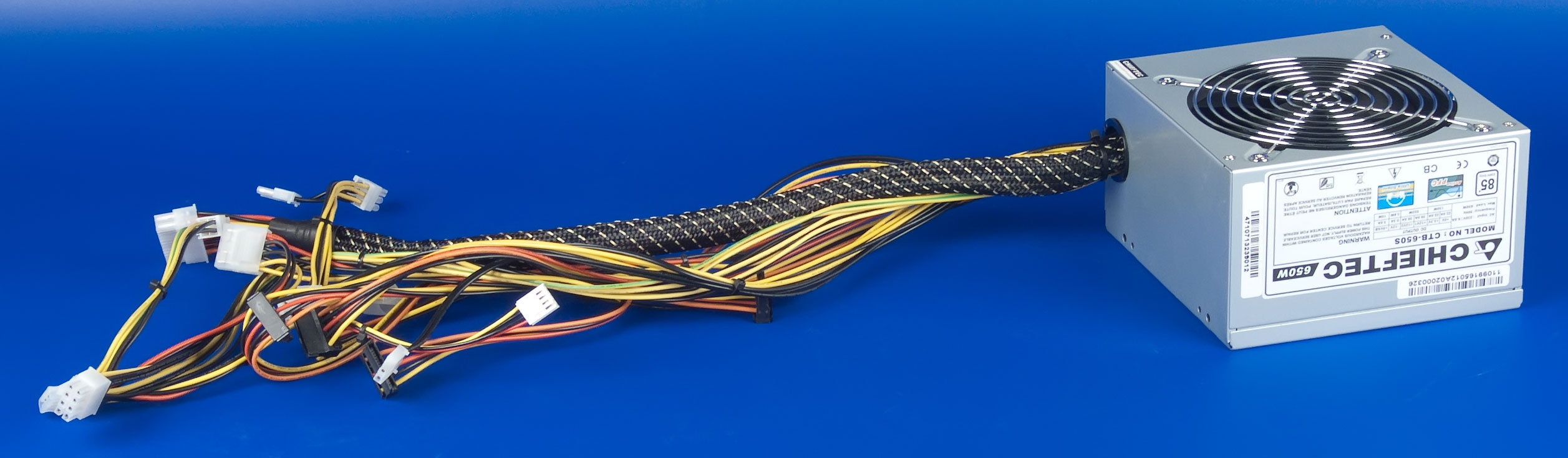

Провода и разъемы блока питания Chieftec CTB-650S
Наименование разъемаКоличество коннекторовПримечание
всегосъемных
24 pin Main Power Connector1монолитный
4 pin 12V Power Connector1
8 pin SSI Processor Connector1монолитный
6 pin PCI-E 1.0 VGA Power Connector
8 pin PCI-E 2.0 VGA Power Connector2разборные
4 pin Peripheral Connector3эргономичные
15 pin Serial ATA Connector6
4 pin Floppy Drive Connector1

Длина проводов является достаточной для комфортного использования в корпусах типоразмера full tower и более габаритных с верхним расположением блока питания. В корпусах высотой до 65 см с нижнерасположенным блоком питания длина проводов также должна быть достаточной: до коннектора ATX12V около 75 см. Таким образом, с большинством современных корпусов проблем быть не должно.

Количество разъемов и их размещение на жгутах проводов если и не является оптимальным, то во всяком случае вплотную приближается к таковому на сегодняшний день для блока питания подобной мощности. Конечно, было бы несколько лучше, если бы разъемы SATA Power были распределены по 4 (HDD) и 2 (ODD) штуки на жгут, но это не настолько критичный фактор, чтобы придавать ему большое значение. Размещение восьмиконтактных разъемов для питания видеокарты на одном жгуте является неидеальным решением, особенно для блока питания, предназначенного для высокопроизводительных систем.

Конструкция

Блок питания оснащен активным корректором коэффициента мощности, но, по заявлению производителя, имеет стандартный диапазон питающих напряжений.

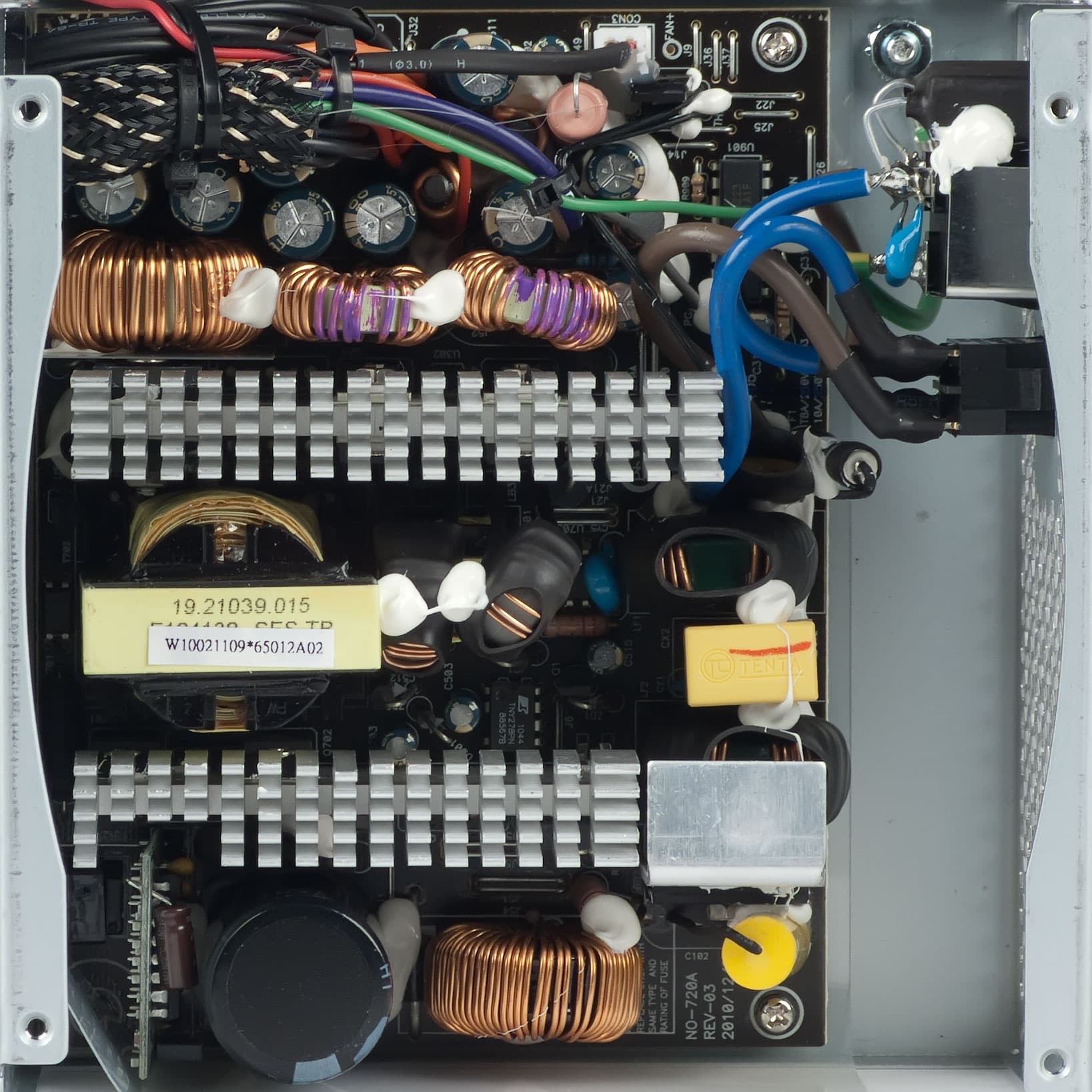

Вид платы блока питания Chieftec CTB-650S

В накопителе входного выпрямителя установлен конденсатор емкостью 390 мкФ (420 В), произведен конденсатор тайваньской компанией Teapo. Отметим, что типичная емкость данного конденсатора обычно находится в диапазоне 380—420 мкФ для блоков питания подобной мощности.

Все конденсаторы, установленные в выходном каскаде, также произведены компанией Teapo и рассчитаны на максимальную температуру 105 °C.

Основные полупроводниковые элементы установлены на двух радиаторах среднего размера с толщиной основания около 4 мм и достаточно развитым оребрением в верхней части.

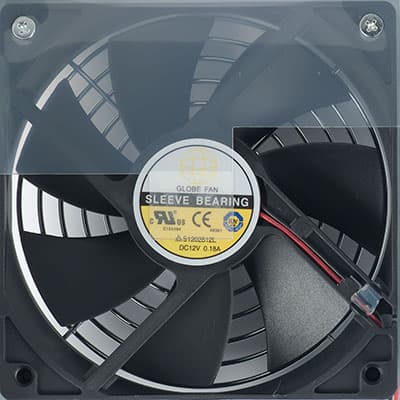

Вентилятор блока питания Chieftec CTB-650S

В блоке питания установлен вентилятор S1202512L производства Globe Fan. Данная модель вентилятора основана на подшипнике скольжения и имеет максимальную скорость вращения 2000 об/мин при напряжении питания 12 вольт.

Стоит учесть, что применение вентилятора на основе подшипника скольжения граничного типа не является оптимальным в блоке питания по причине невысокого ресурса подобных подшипников при эксплуатации в условиях с повышенной температурой и запыленностью.

Тестирование блока питания

Первым этапом инструментального тестирования является построение кросснагрузочной характеристики (КНХ) и представление ее на полуплоскости, ограниченной максимальной мощностью по шине 3,3&5 В с одной стороны (по оси ординат) и максимальной мощностью по шине 12 В с другой стороны — по оси абсцисс. В каждой точке измеренное значение напряжение обозначается цветовым маркером в зависимости от отклонения от номинального значения.

Обозначение размера отклонений выходных напряжений от номинала
ЦветДиапазон отклоненияКачественная оценка
 1 процентотлично
 2 процентаочень хорошо
 3 процентахорошо
 4 процентаудовлетворительно
 5 процентовплохо
 более пяти процентовнеудовлетворительно

Пояснения к методике тестирования и процессу расчета итоговых оценок за качество электропитания можно посмотреть в одной из предыдущих статей, например здесь.

Отклонения значений выходных напряжений от номинала
 +3.3VDC+5VDC+12VDC
 12V Power, W — Мощность по шине +12VDC, Вт

 3.3V5V12VОбщая
По всей полуплоскостихорошоудовлетворительноочень хорошо3,29 (хорошо)
В рабочем диапазонеочень хорошохорошоочень хорошо3,71 (хорошо)

Диапазон значений выходных напряжений и их стабильность находятся на хорошем уровне, отклонения свыше четырех процентов отсутствуют в измеренном диапазоне мощности, в том числе на его краях. При этом отклонения по линии +12VDC укладываются в два процента — это очень хороший показатель.

При типичном распределении мощности по каналам отклонения не превышают трех процентов для канала +5VDC и двух процентов для каналов +3.3VDC и +12VDC — это вполне достойный показатель для среднебюджетного решения.

Очередной этап тестирования заключается в измерении полной мощности, подведенной к блоку питания, активной мощности, потребленной им, и в расчете коэффициента полезного действия и коэффициента мощности.

Средний КПД блока питания
Диапазон мощностиЗначениеОценка
Полный81,6хорошо
50—250 Вт80,7хорошо
100—500 Вт84,8очень хорошо

КПД данной модели находится в целом на не слишком высоком уровне для современных решений.

Измерение уровня шума

Измерение проводится в соответствии с нашей методикой при помощи шумомера ВШВ-003-М3 в звукоизолированной комнате с типичным уровнем шума 20 дБА. Во время измерения все электроприборы в комнате отключаются.

Акустическая эргономика CTB-650S находится в целом на очень хорошем уровне, особенно с учетом достаточно высокой мощности данной модели. Это значит, что при работе на низкой и средней мощности уровень шума от работы БП будет незаметен или малозаметен на фоне типичного фонового шума в помещении в дневное время суток, особенно при условии эксплуатации данного блока питания в системах, не имеющих какой-либо звукошумовой оптимизации. При выходной мощности выше средней уровень шума возрастает до среднетипичного уровня.

При измерении уровня шума на малом расстоянии в трех режимах работы мы убедились в отсутствии посторонних призвуков (писка, свиста и т. д.); электроника данной модели БП работает весьма тихо.

Оценка потребительских качеств

К очевидным достоинствам Chieftec CTB-650S стоит отнести электрические характеристики при типичном уровне нагрузки, а также хорошую акустическую эргономику. Мощностные характеристики данной модели позволяют питать высокопроизводительные системы с одной видеокартой, в том числе имеющей двухпортовое питание. Набор разъемов стандартный, а вот провода до разъема питания процессора имеют большую длину, которой будет достаточно для установки в подавляющем большинстве корпусов с нижним расположением блока питания.

Данная модель окажется вполне удачной заменой стоковых БП в низкобюджетных корпусах, а также может стать неплохим вариантом в случае желания сэкономить при сборке высокопроизводительных систем.

Итоги

Блок питания оставил достаточно неплохое впечатление. Он имеет, может быть, и не самый удачный, но вполне достойный набор потребительских качеств. Вместе с тем, не стоит забывать, что это бюджетный продукт, со своими компромиссами.

Средняя текущая цена (количество предложений)
Блок питания Chieftec CTB-650S
Н/Д(0)


Блок питания Chieftec CTB-650S предоставлен на тестирование производителем



29 февраля 2012 Г.
