Обзор материнской платы Sapphire Pure B850M WiFi на чипсете AMD B850
Общая информация, комплектация
В этом разделе мы изучаем устройство той или иной материнской платы, системы питания, наборы периферийных устройств (портов, слотов, разъемов, перемычек, кнопок и т.п.).
Общее по платформе
Таблица основных параметров чипсетов для платформы AM5.
| Особенности | B650/B650E | B850 | X870 | X670/X670E | X870E |
|---|---|---|---|---|---|
| Совместимость с процессорами AMD | Ryzen 7xxx/8xxx/9xxx | ||||
| Версия PCIe (процессор) | 4.0 & 5.0/5.0 | 4.0 & 5.0 | 5.0 | 4.0 & 5.0/5.0 | 5.0 |
| Количество линий PCIe (процессор) | 28 | ||||
| Количество линий PCIe от процессора на связь с чипсетом | x4 PCIe 4.0 | ||||
| Версия PCIe (чипсет) | 3.0 & 4.0 | ||||
| Количество линий PCIe (чипсет) | 12 (8 x 4.0 & 4 x 3.0) | 12 (8 x 4.0 & 4 x 3.0) | 12 (8 x 4.0 & 4 x 3.0)* | 20 (12 x 4.0 & 8 x 3.0) | 20 (12 x 4.0 & 8 x 3.0)* |
| Поколение ОЗУ | DDR5 | ||||
| Количество каналов ОЗУ | 2 | ||||
| Максимальное количество слотов ОЗУ | 4 | ||||
| Максимальный объем ОЗУ | 256 ГБ | ||||
| Количество портов SATA 6.0 Gb/s до | 4 | 4 | 4 | 8 | 8 |
| Порты USB4 (40Gbps) до | необязательно, по желанию производителя через сторонний контроллер | необязательно, по желанию производителя через сторонний контроллер | 2 (обязательно) через сторонний контроллер с выделением для него 4х линий PCIe | необязательно, по желанию производителя через сторонний контроллер | 2 (обязательно) через сторонний контроллер с выделением для него 4х линий PCIe |
| Порты USB 3.2 Gen 2x2 (20Gbps) до | 1 | 1 | 1 | 2 | 2 |
| Порты USB 3.2 Gen 2x1 (10Gbps) / Gen 1x1 (5Gbps) до | 6 | 6 | 6 | 8 | 8 |
| Порты USB 2.0 до | 6 | 6 | 6 | 12 | 12 |
| Конфигурация слота PCIe x16 (от процессора) | только x16/x16 или x8+x8 или x8+x4+x4 | x16 или x8+x8 или x8+x4+x4 | x16 или x8+x8 или x8+x4+x4 | только x16/x16 или x8+x8 или x8+x4+x4 | x16 или x8+x8 или x8+x4+x4 |
| Возможность разгона по частоте шины | Да | ||||
Примечание: * – 4 линии PCIe 4.0 могут быть зарезервированы для контроллера USB4 как у чипсета, так и у CPU.

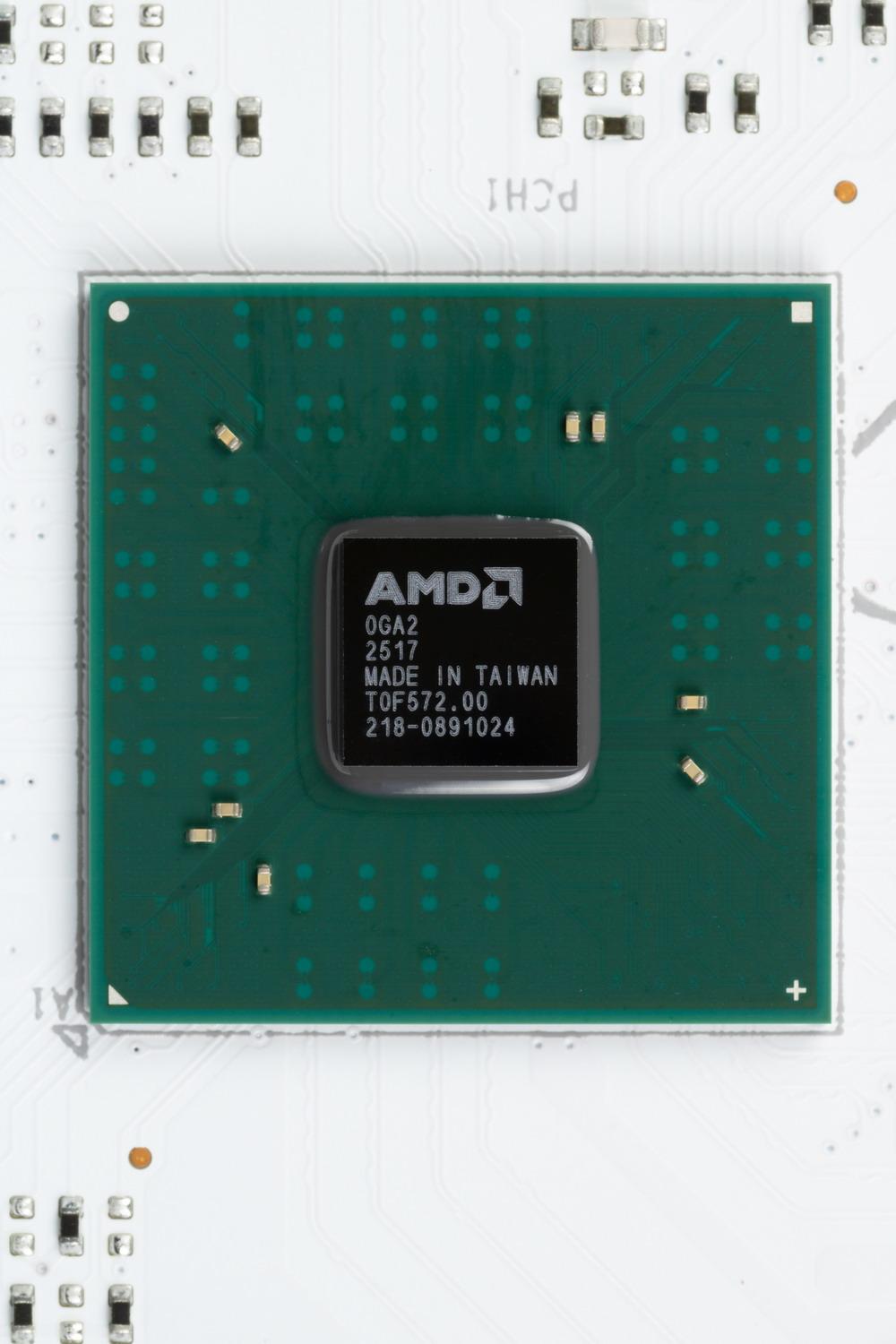

Стоит напомнить, что чипсет B850 физически представляет собой все тот же чип Promontory 21, лежащий в основе чипсетов X670/B650/X870. То есть AMD B850 – это по сути B650 (от процессора на слоты и порты могут идти линии PCIe как версии 5.0, так и 4.0 – на выбор производителя), нет обязательной поддержки USB4, но при этом имеется опция разделения 16 линий для видеокарты на x8+x8 – что являлось прерогативой B650E).
Комплектация

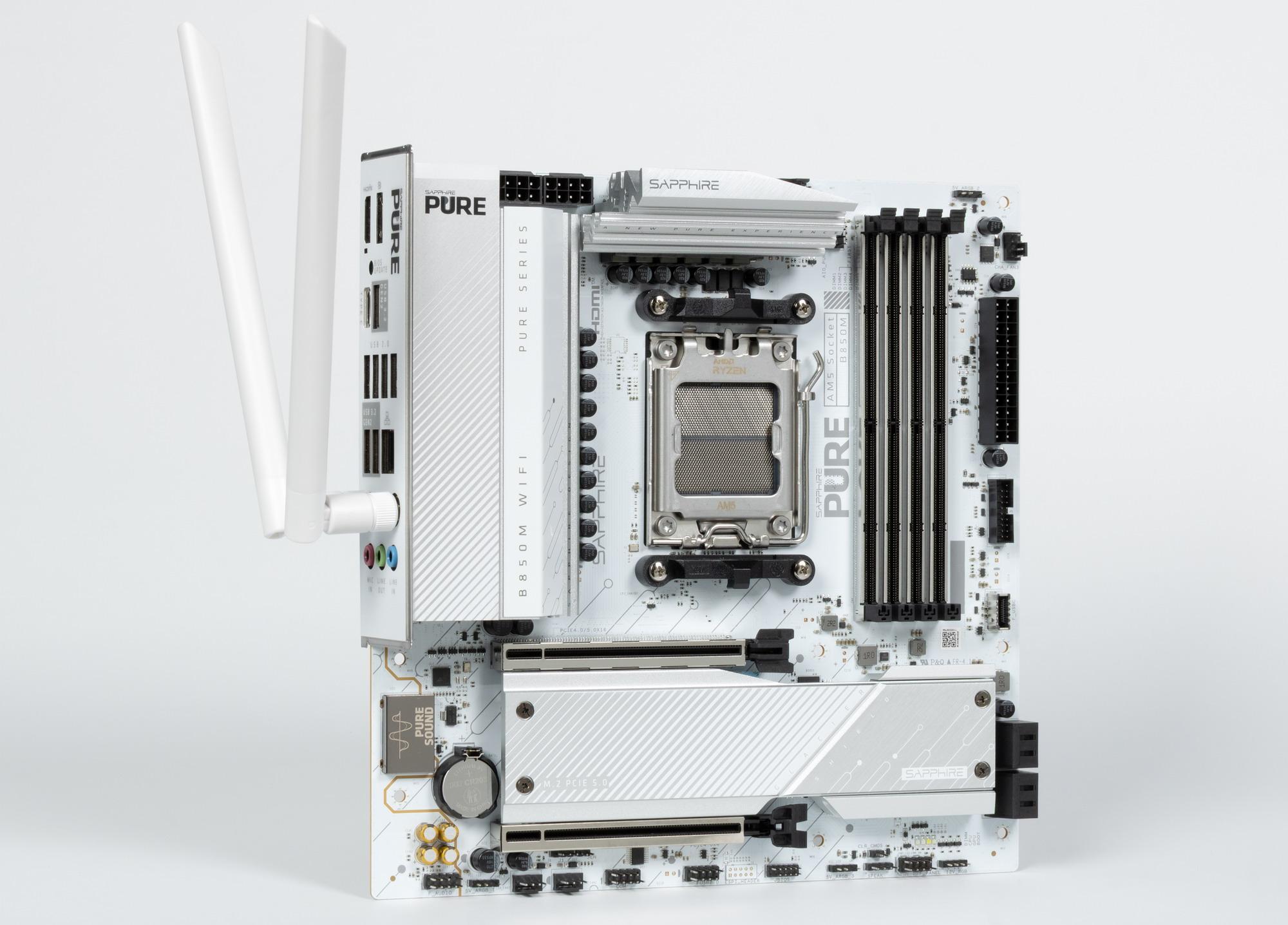

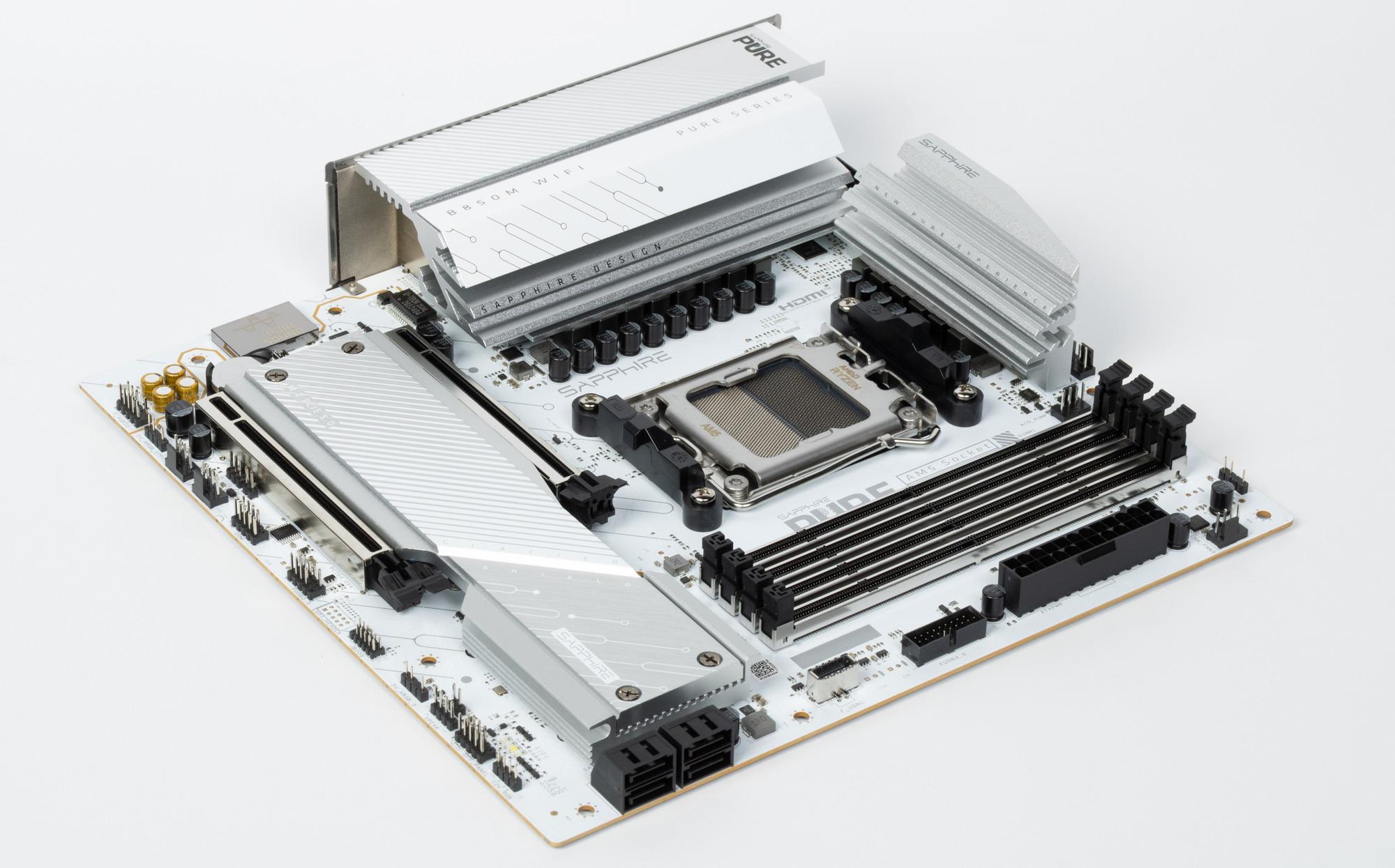

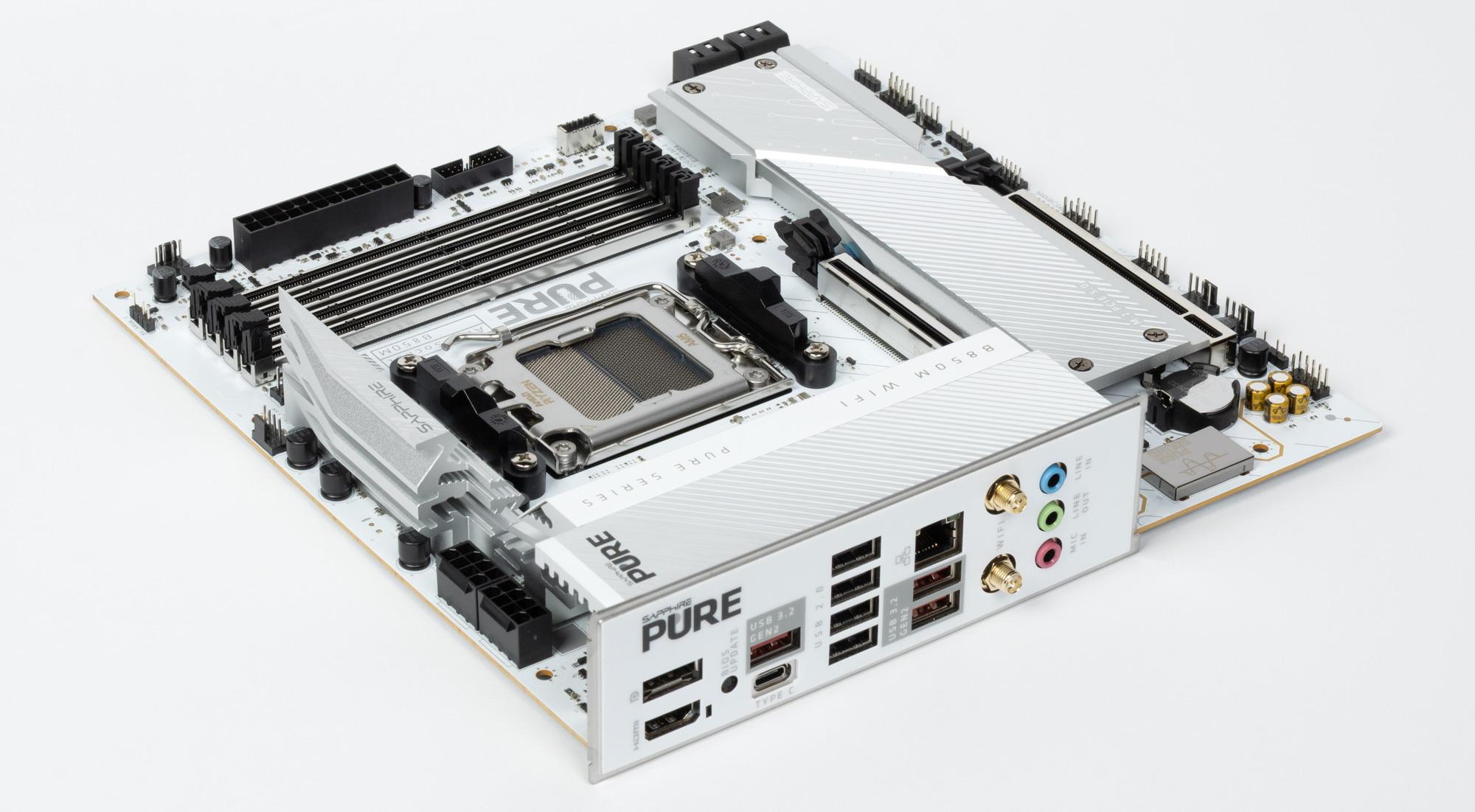

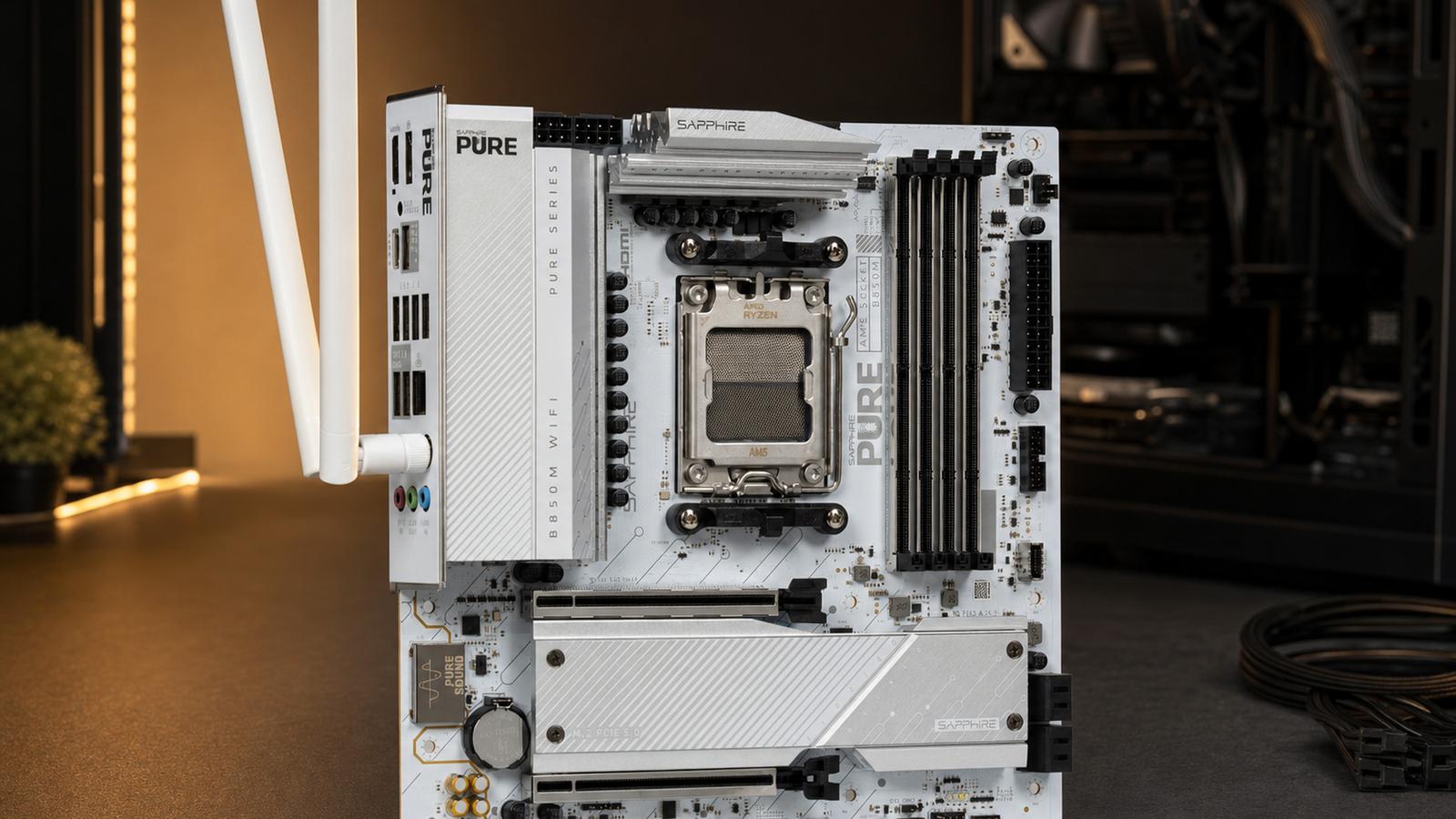

Объект сегодняшнего исследования: материнская плата Sapphire Pure B850M WiFi. Она основана на среднеуровневом чипсете B850, по ассортименту периферии также ее можно отнести к среднему уровню.
Sapphire Pure B850M WiFi поставляется в коробке стандартного формата, светлого дизайна. Комплект размещен под платой в отдельном отсеке.

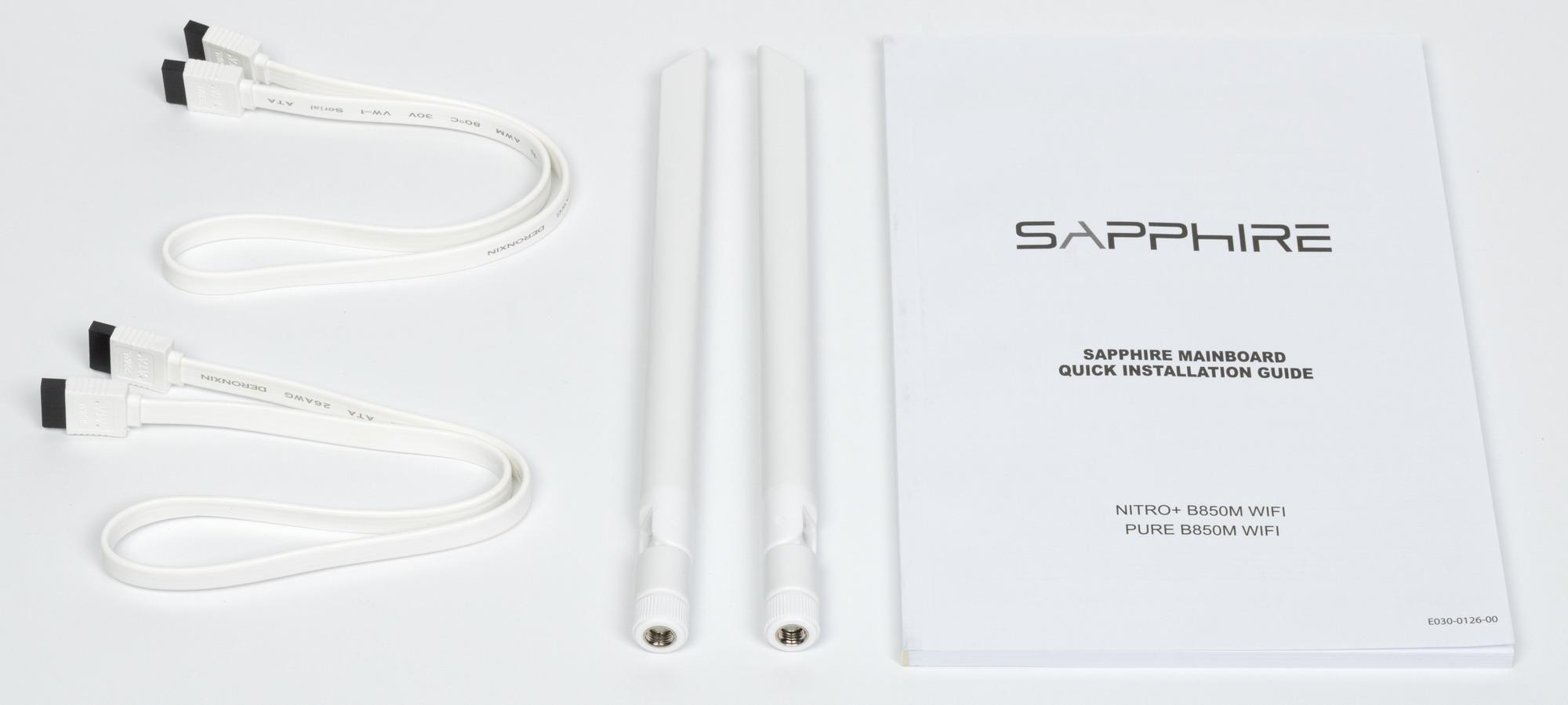

В комплект поставки входят:
- краткое руководство пользователя (его же можно скачать с сайта производителя),
- два кабеля SATA,
- две раздельных антенны для встроенного Wi-Fi / BT-модуля.
ПО не поставляется, однако по-любому последние версии надо скачивать с вебсайта производителя.
«Заглушка» на заднюю панель с разъемами уже смонтирована на самой плате.

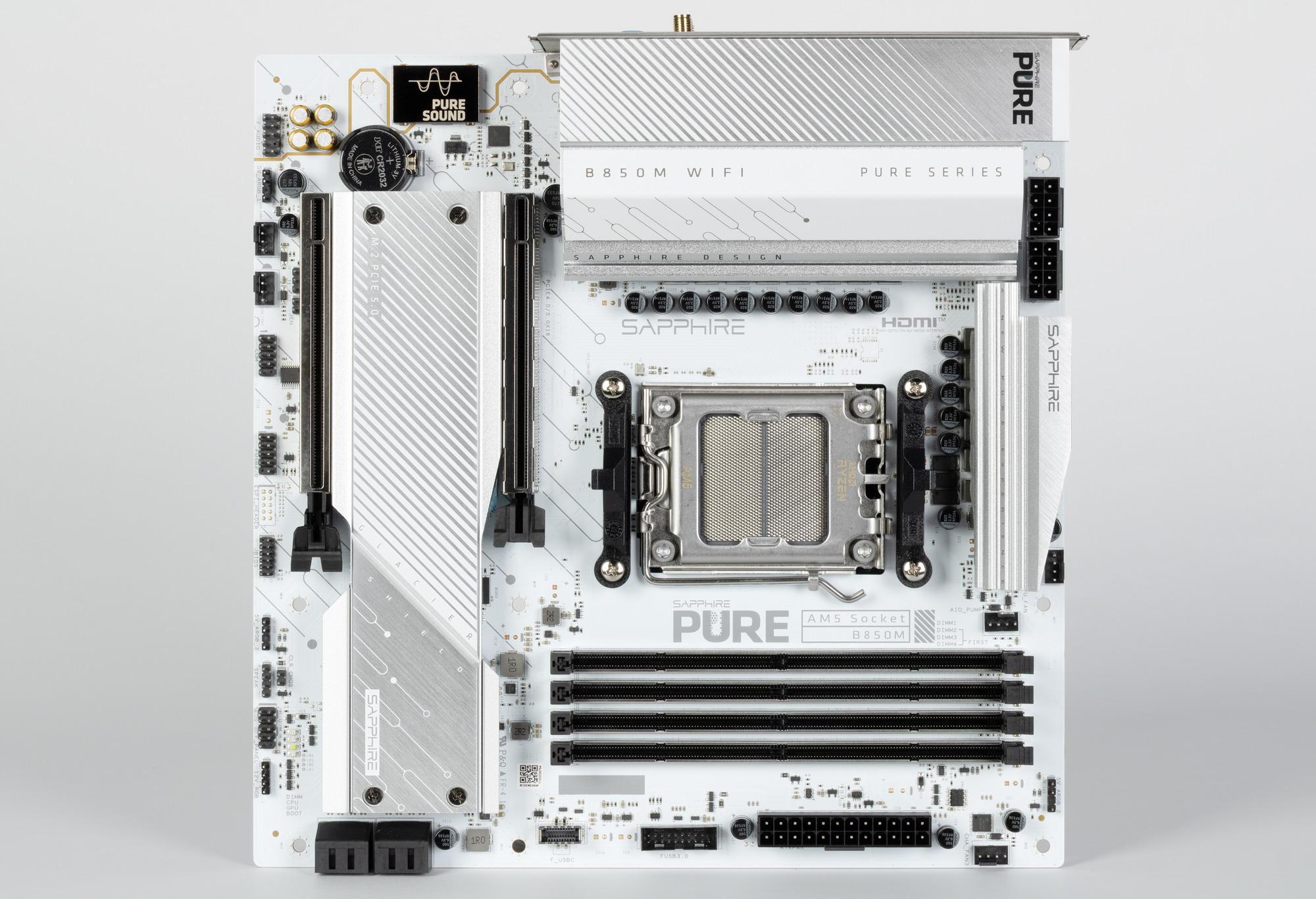

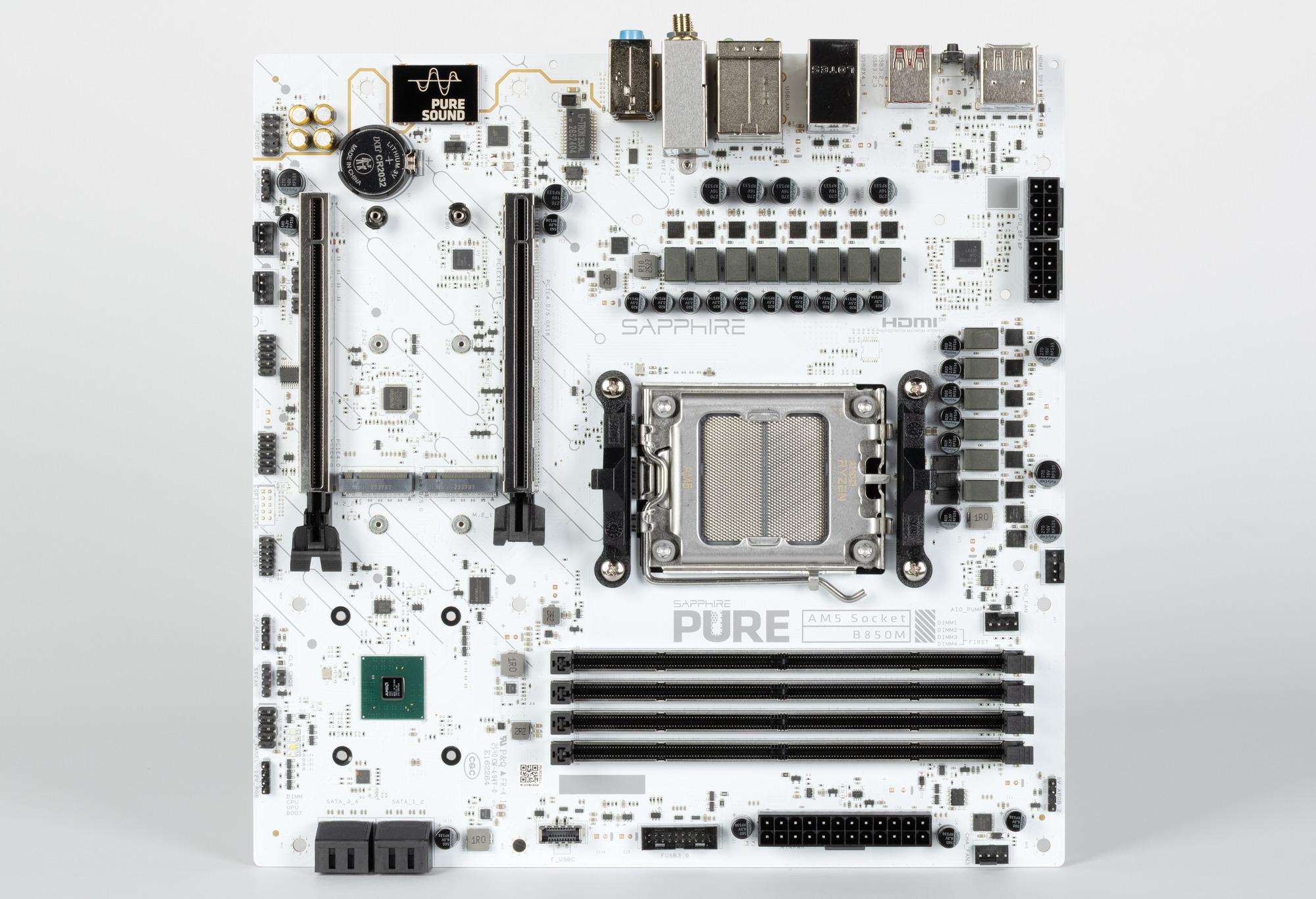

Форм-фактор
Форм-фактор Mini-ITX имеет размеры 170×170 мм, microATX до 244×244 мм, ATX до 305×244 мм, а E-ATX — до 305×330 мм. Материнская плата Sapphire Pure B850M WiFi имеет размеры 244×244 мм, поэтому выполнена в форм-факторе microATX, и на ней имеются 8 монтажных отверстий для установки в корпус.

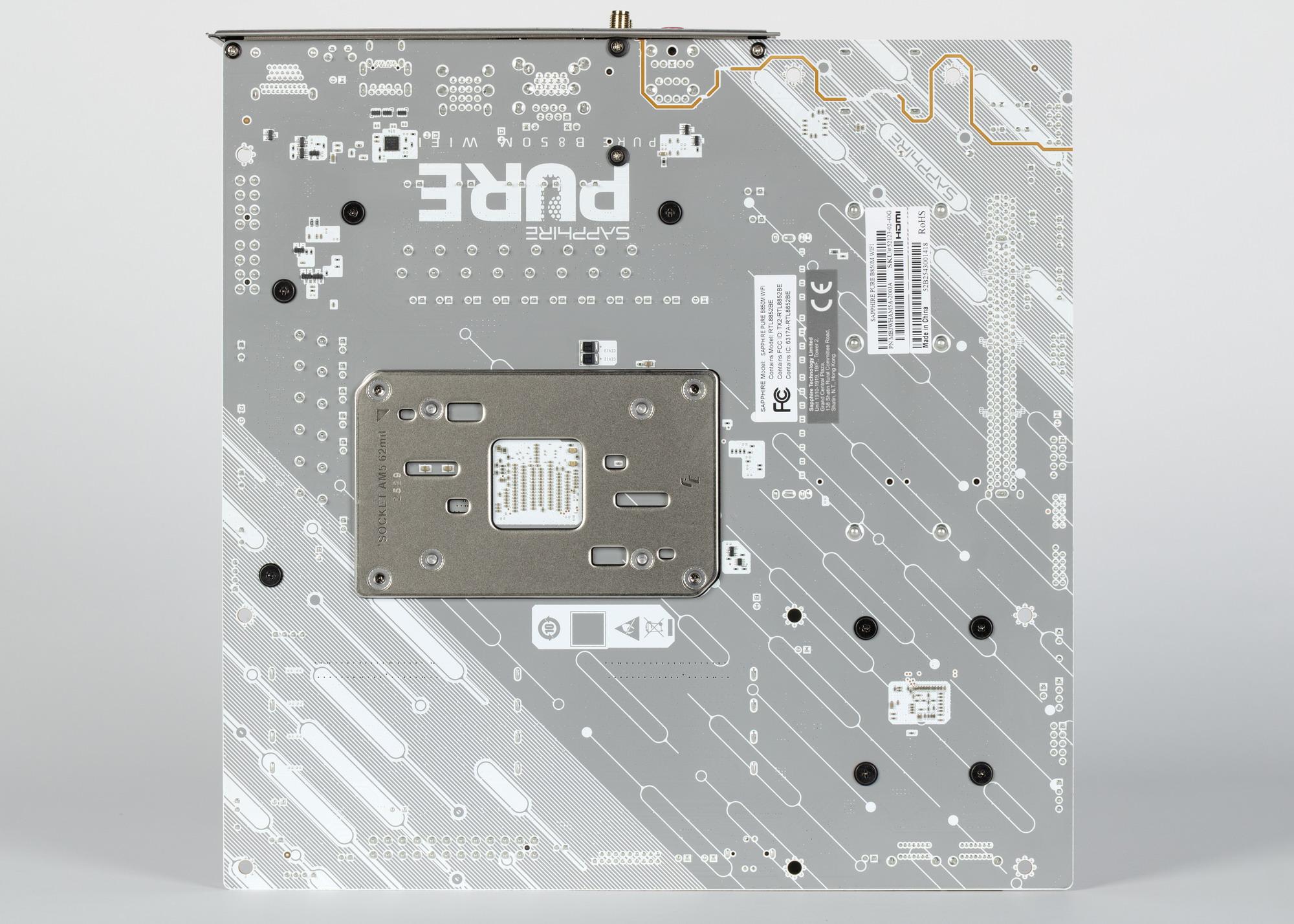

На оборотной стороне практически ничего нет, кроме мелких электронных логических элементов и пары контроллеров. Текстолит обработан неплохо: во всех точках пайки срезаны острые концы.
Защитной пластины (бэкплейта) у платы нет.
Технические характеристики
Традиционная таблица с перечнем функциональных особенностей.
| Поддерживаемые процессоры | AMD Ryzen 7xxx/8xxx/9xxx |
|---|---|
| Процессорный разъем | AM5 |
| Чипсет | AMD B850 |
| Память | 4 × DDR5, до 8000 МТ/с (XMP/Expo), до 256 ГБ, два канала |
| Аудиоподсистема | 1 × Realtek ALC897 (5.1) |
| Сетевые контроллеры | 1 × Realtek RTL8125BG Ethernet 2,5 Гбит/с 1 × Realtek Dual Band Wireless RTL8852 (Wi-Fi6 802.11a/b/g/n/ac (2,4/5/6 ГГц) + Bluetooth 5.2) |
| Слоты расширения | 1 × PCIe 5.0 x16 (PCIe x16_1, режим x16/X8+X8/X4+X4+X4+X4) 1 × PCIe 4.0 x16 (PCIe x16_2, режим x4) |
| Разъемы для накопителей | 4 × SATA 6 Гбит/с (B850) 1 × M.2 (M.2_1, CPU, PCIe 5.0 x4 для устройств формата 2280/2242) 1 × M.2 (M.2_2, CPU, PCIe 4.0 x4 для устройств формата 2280/2242) |
| USB-порты | 6 × USB 2.0: 1 внутренних разъем на 2 порта (B850) + 4 порта Type-A (черные) (B850) 3 × USB 3.2 Gen1: 1 внутренний разъема на 2 порта (B850) + 1 внутренний разъем Type-C (B850) 4 × USB 3.2 Gen2: 2 порта Type-A (красные) (B850+CPU) + 1 порт Type-C (CPU) |
| Разъемы на задней панели | 4 × USB 2.0 (Type-A) 1 × USB 3.2 Gen2 (Type-C) 3 × USB 3.2 Gen2 (Type-A) 1 × RJ-45 3 аудиоразъема типа миниджек 1 × DP (выход) 1 × HDMI (выход) 1 кнопка обновления прошивки BIOS – Flash BIOS 2 антенных разъема |
| Прочие внутренние элементы | 24-контактный разъем питания ATX 2 8-контактных разъема питания EPS12V 1 слот M.2 (E-key), занят адаптером беспроводных сетей 1 разъем для подключения порта USB 3.2 Gen2 Type-C 1 разъем для подключения 2 портов USB 3.2 Gen1 1 разъем для подключения 2 портов USB 2.0 5 разъемов для подключения 4-контактных вентиляторов и помп ЖСО 3 разъема для подключения адресуемой ARGB-ленты 1 разъем для подключения неадресуемой RGB-ленты 1 разъем аудио для передней панели корпуса 1 переключатель сброса CMOS 1 разъем COM-порт 2 разъема для подключения управления с передней панели корпуса |
| Форм-фактор | microATX (244×244 мм) |
| Стоимость | от 15 тысяч рублей на момент публикации обзора |
Основная функциональность: чипсет, процессор, память
Схема работы связки чипсет+процессор.
Все процессоры Ryzen 7000/8000/9000 поддерживают:
- 3 порта USB 3,2 Gen2 Type-C,
- 1 порт USB 3,2 Gen2 Type-A,
- 1 порт USB 2.0,
Только Ryzen 7000/9000 поддерживают:
- 28 линий ввода-вывода (включая PCI-E 5.0, в случае работы с A620 пониженные до версии 4.0):
- 4 линии из них (в случае чипсета A620 пониженные до версии 3.0) идут на взаимодействие с чипсетом,
- 16 линий — это PCI-E 4.0 слот для видеокарт,
- Осталось 8 линий PCIe 4.0:
- 4 линии — это слот M.2,
- остальные 4 могут конфигурироваться производителями материнских плат на выбор.
Только Ryzen 8700/8600 поддерживают:
- 20 линий ввода-вывода (PCIe версии 4.0):
- 4 линии из них (в случае чипсета A620 пониженные до версии 3.0) идут на взаимодействие с чипсетом,
- 8 линий — это PCI-E 4.0 слот для видеокарт,
- Осталось 8 линий PCIe 4.0:
- 4 линии — это слот M.2,
- остальные 4 могут конфигурироваться производителями материнских плат на выбор.
Только Ryzen 8500/8300 поддерживают:
- 14 линий ввода-вывода (PCIe версии 4.0):
- 4 линии из них (в случае чипсета A620 пониженные до версии 3.0) идут на взаимодействие с чипсетом,
- 4 линии — это PCI-E 4.0 слот для видеокарт,
- Осталось 6 линий PCIe 4.0:
- 4 линии — это слот M.2,
- остальные 2 могут конфигурироваться производителями материнских плат на выбор.
В свою очередь чипсет B850 поддерживает до:
- 6 портов USB 3.2 Gen2,
- 1 порт USB 3.2 Gen2x2,
- 6 портов USB 2.0,
- 12 линий ввода-вывода:
- распределение линий: 8 PCIe 4.0 + 4 PCIe 3.0;
- линии PCIe 3.0 могут включать до 4 портов SATA .
Таким образом в сумме от тандема B850+Ryzen 7000/9000 мы получаем:
- 16 PCI-E 4.0/5.0 линий для видеокарт (от процессора);
- 1 порт USB 3.2 Gen2x2 (от чипсета);
- 10 портов USB 3.2 Gen2 (4 от процессора, 6 от чипсета);
- 7 портов USB 2.0 (1 от процессора, 6 от чипсета);
- 4 порта SATA 6Гбит/с (от чипсета, входят в состав линий PCIe 3.0)
- 4 линии PCIe 5.0 (от процессора) на слот М.2;
- 12 линий PCI-E 4.0 ( от чипсета и процессора), которые могут образовывать разные варианты комбинаций портов и слотов;
- 4 линии PCI-E 3.0 ( от чипсета), которые могут образовывать разные варианты комбинаций портов и слотов (в зависимости от производителя материнских плат).
Итого: до 18 портов USB, 20 свободных PCI-E линий (включая до 4 портов SATA).

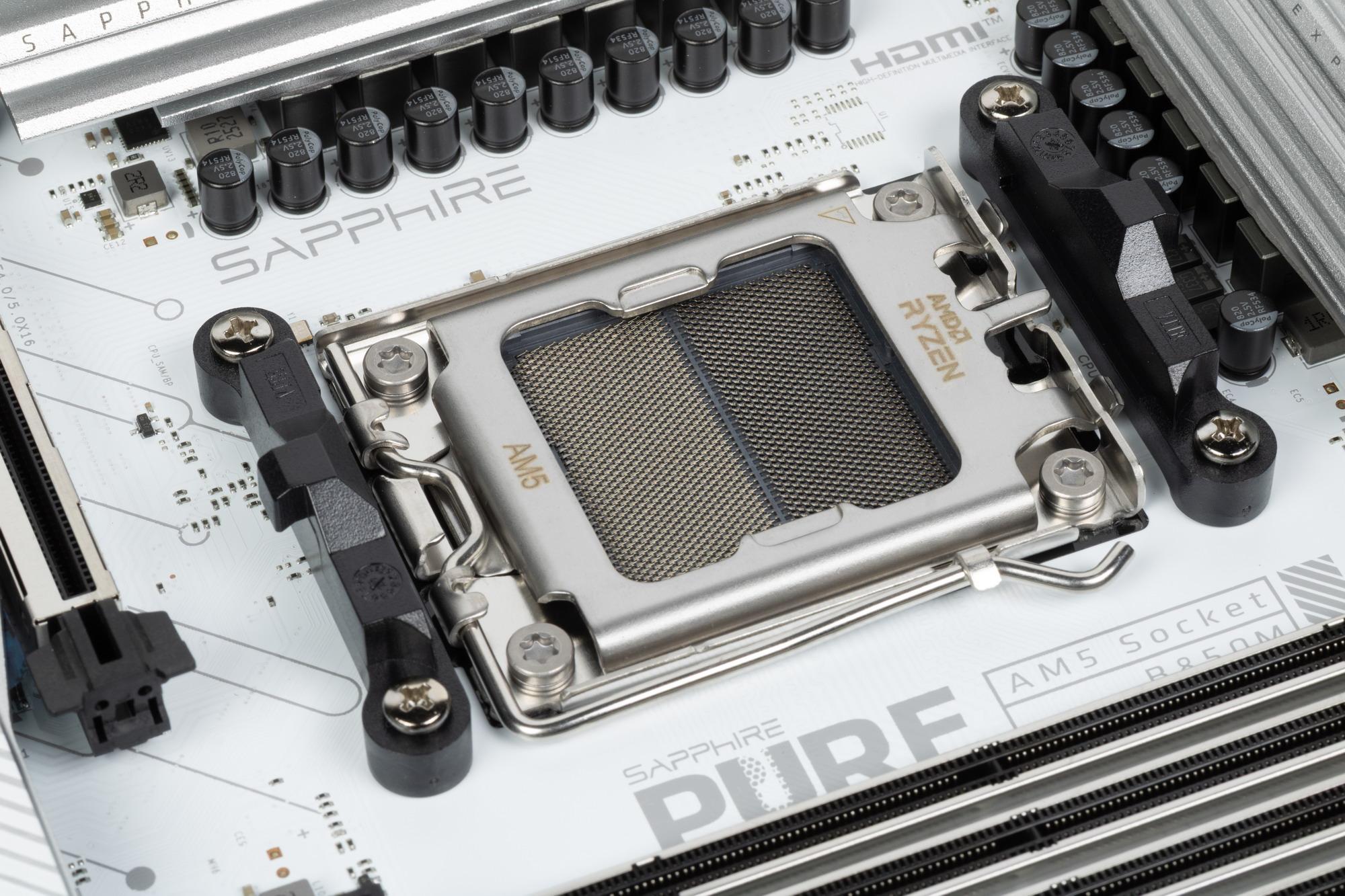

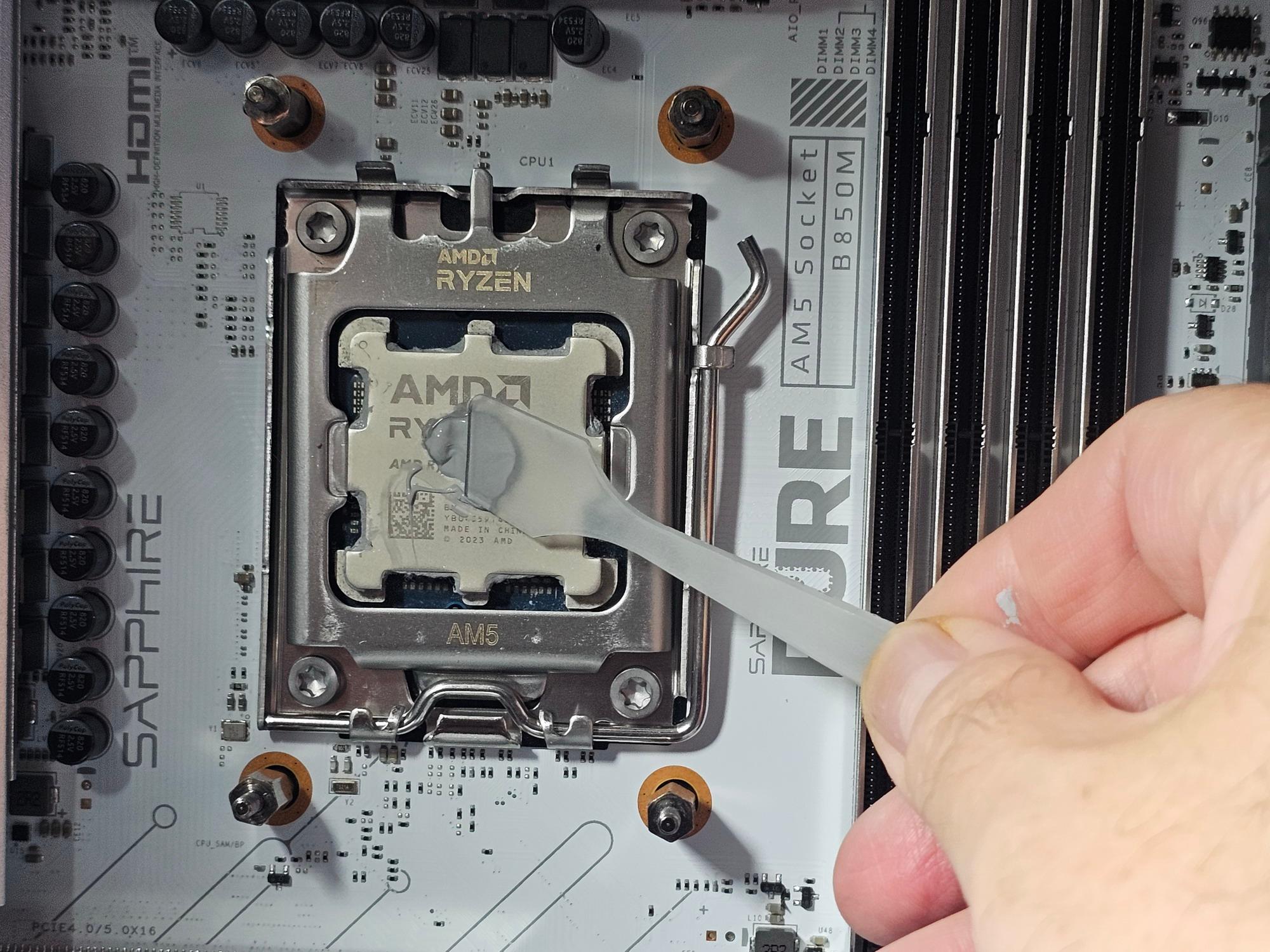

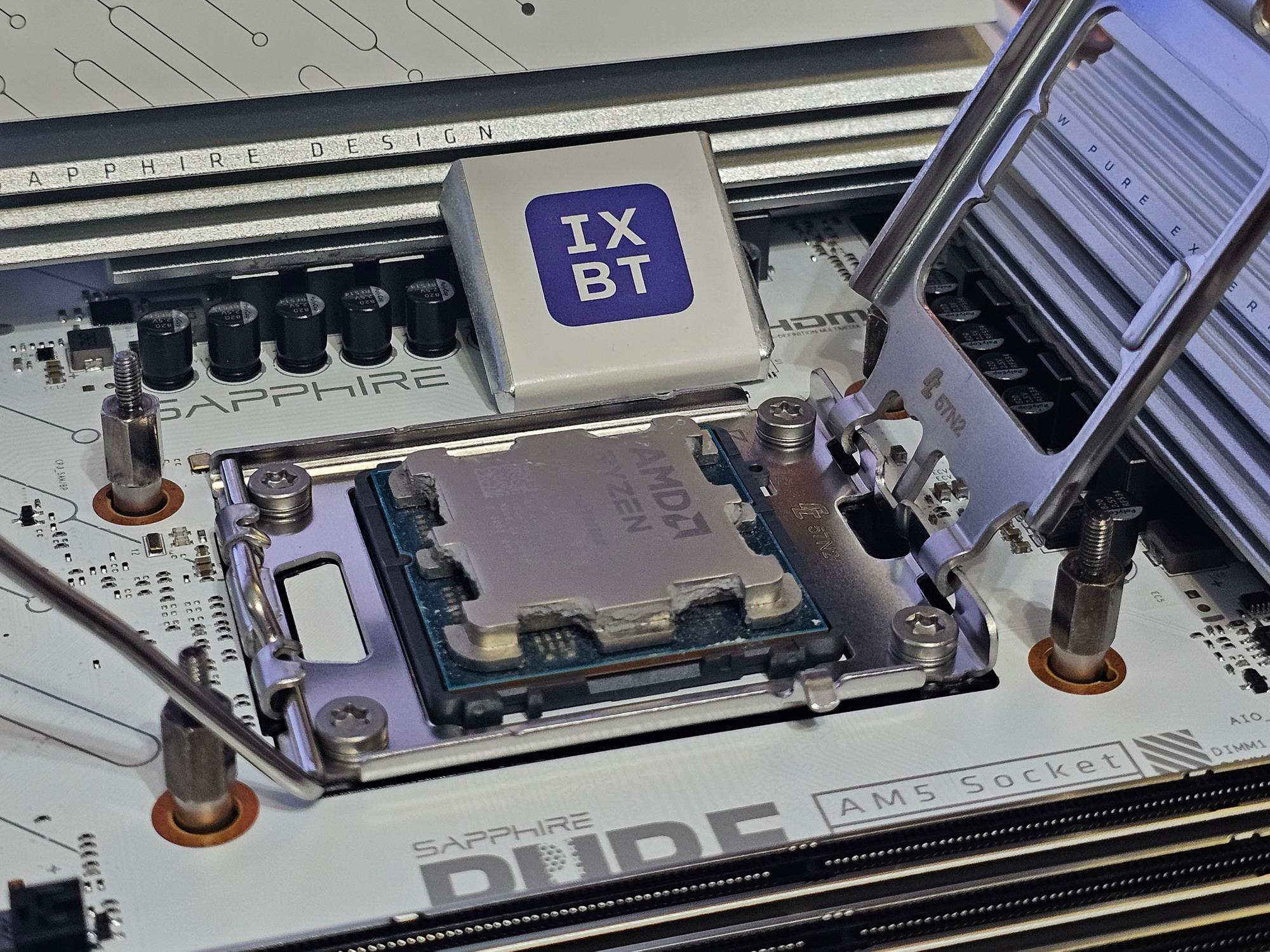

Плата Sapphire поддерживает процессоры AMD поколений 7xxx/8xxx/9xxx, выполненные под разъем (сокет) AM5.

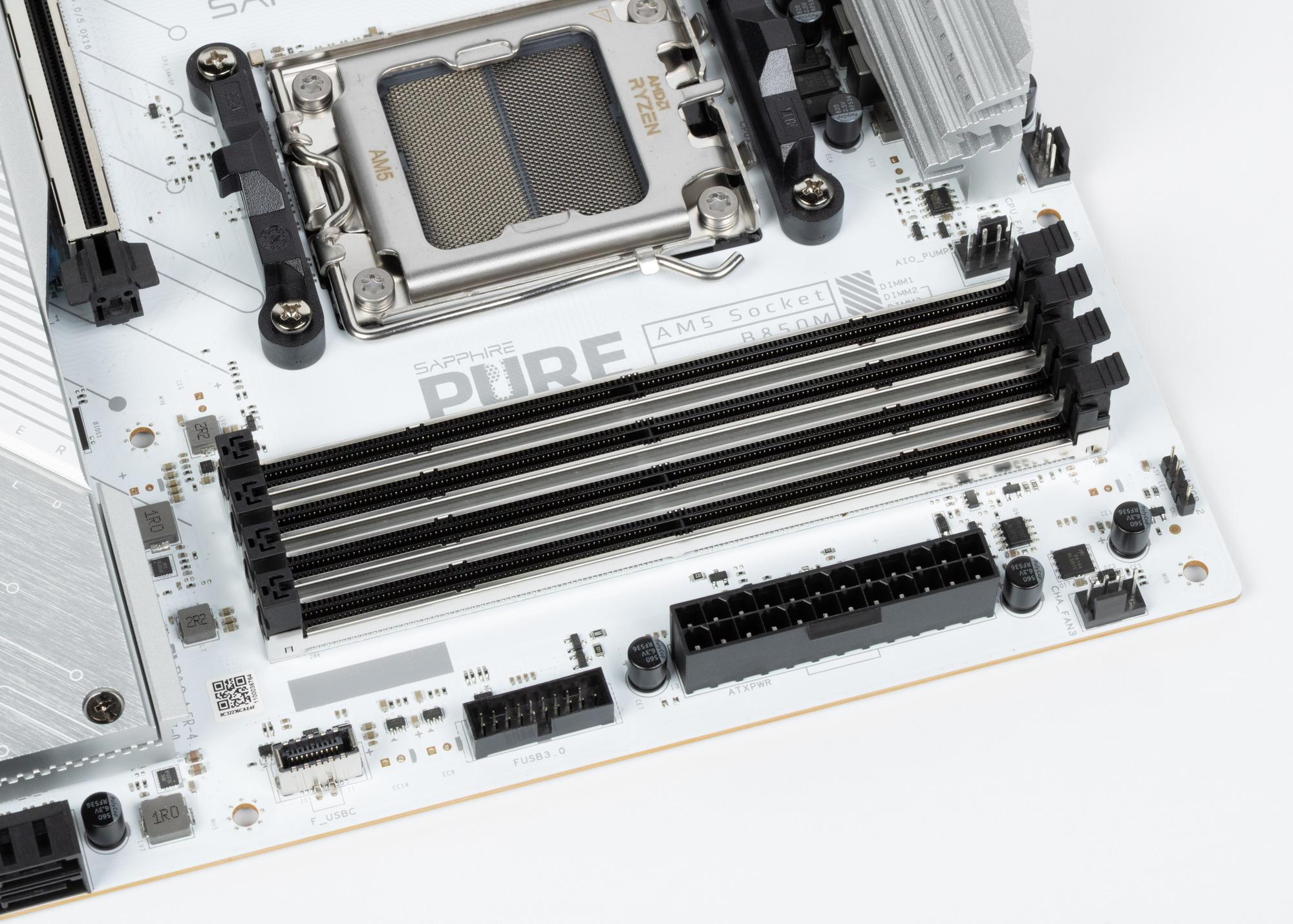

Для установки модулей памяти на плате имеется четыре DIMM-слота (для работы памяти в Dual Channel в случае использования всего 2 модулей их следует устанавливать в А2 и B2).
Поколения Ryzen 7xxx/8xxx/9xxx поддерживают как модули памяти DDR5 c Intel XMP (Extreme Memory Profile), так и модули с проприетарным от AMD профилем Expo. Плата поддерживает небуферизованную память DDR5, а максимальный объем памяти составляет 256 ГБ. Поддерживаются профили XMP и Expo.
Слоты DIMM имеют металлическую окантовку.
Периферийная функциональность: PCIe, SATA, M.2
Выше мы изучили потенциальные возможности тандема B850+Ryzen, а теперь посмотрим, что из этого и как реализовано в данной материнской плате.
Линии PCIe
Вначале изучим распределение линий PCIe от системного чипсета B850.
- Слот PCIe x16_2 (4 линии PCIe 4.0)
- Realtek RTL8125BG (Ethernet 2,5Gb/s) (1 линия PCIe 4.0);
- Realtek RTL8852 WIFI6/BT (Wireless) (1 линия PCIe 4.0);
- 4 слота SATA 1/2/3/4
10 линий PCIe (6 PCIe 4.0 + 4 SATA (PCIe 3.0)) оказались занятыми. 1 линия USB 2.0 расходуется на поддержку BT. Детально об этом ниже в разделе USB-портов.

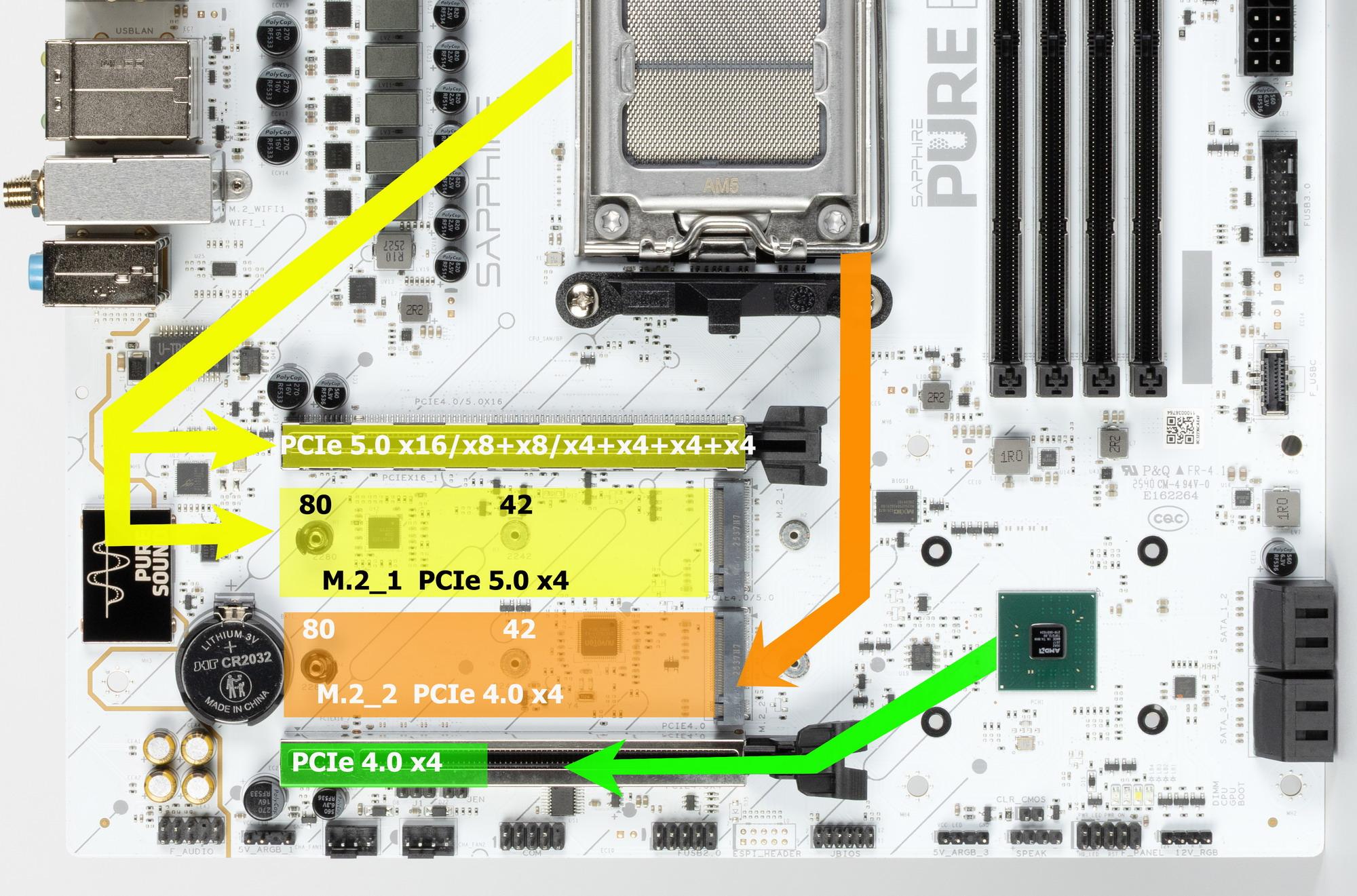

Теперь посмотрим выше на то, как работают процессоры в данной конфигурации. У всех Ryzen 7xxx/9xxx — 24 линии PCIe (плюс 4 линии на даунлинк с чипсетом). Смотрим распределение:
- Порт M.2 (M.2_1) (4 линии PCIe 5.0);
- Слот PCIe x16_1 (16 линий PCIe 5.0);
- Порт M.2 ( M.2_2) (4 линии PCIe 4.0)
В процессорах Ryzen встроен контроллер High Definition Audio (HDA), связь с аудиокодеками выпусков до RTL 4xxx идет путем эмуляции PCI шины (как и в нашем случае), а вот начиная с RTL4xxx, требуются уже линии USB 2.0.
В целом про слоты PCIe и M.2.

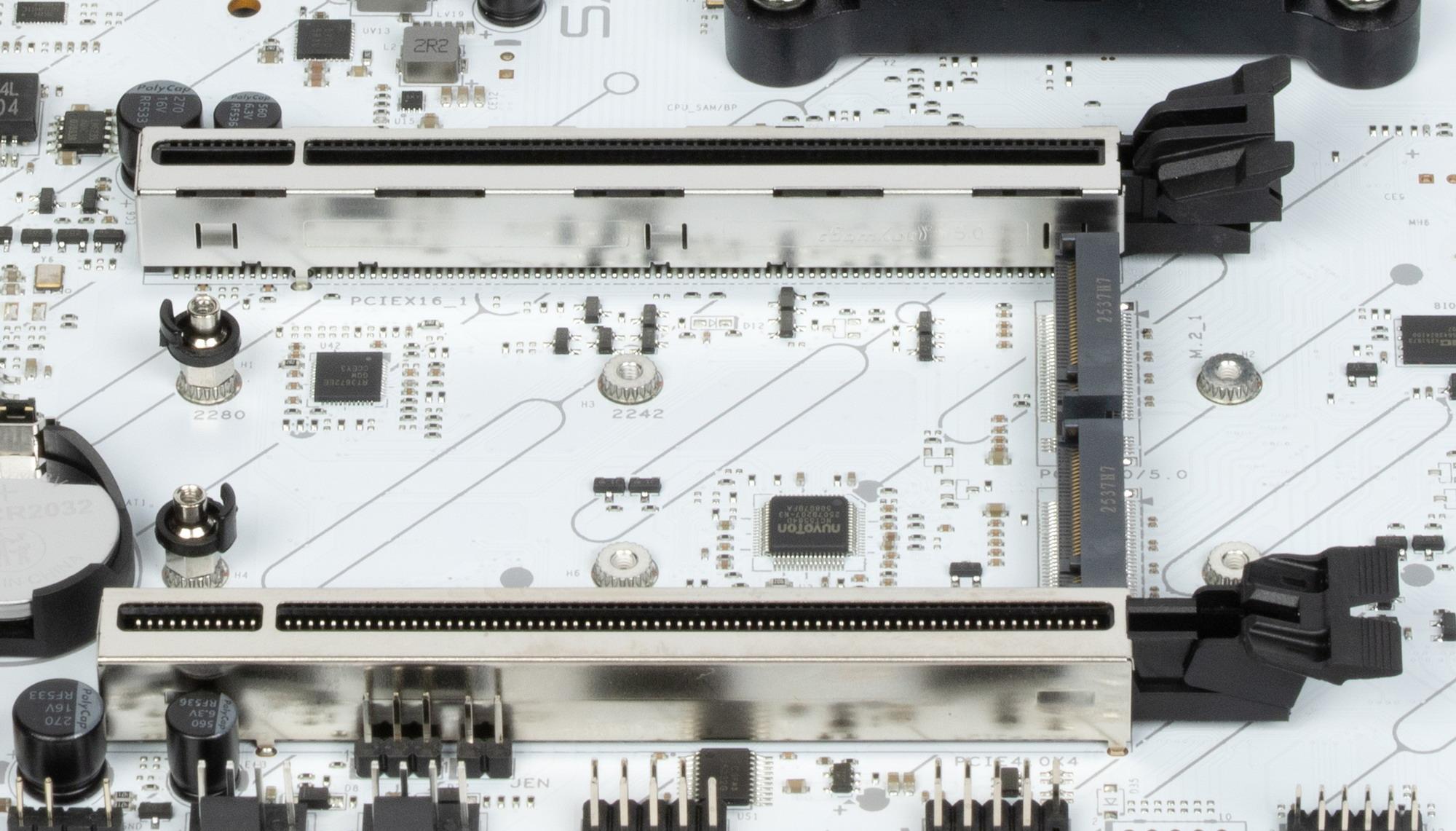

Всего на плате есть 2 слота PCIe: оба в форм-факторе x16 («длинные»): слот PCIe x16_1 (для видеокарт или других устройств), PCIe x16_2 слот (фактически имеющий 4 линии PCIe 4.0).

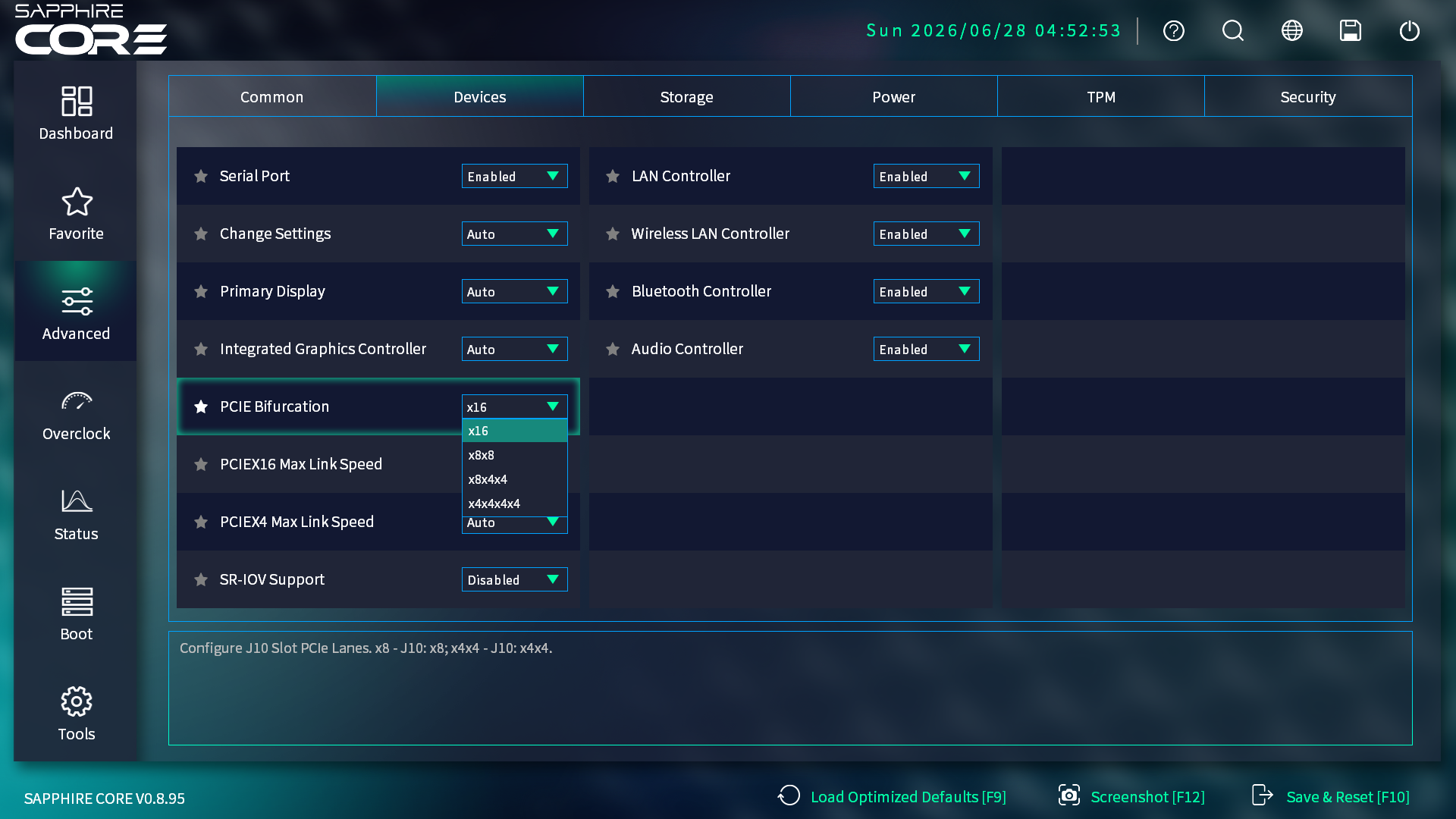

Как видим, перераспределений линий PCIe 4.0 на этой материнке нет, поэтому и мультиплексоров нет.
Оба слота PCIe имеют металлическое армирование: защиту из нержавеющей стали. Все это увеличивает надежность. Кроме того, такая защита предохраняет слоты от электромагнитных помех.
Матплата позволяет смонтировать СО любого размера.
Усилителей (ре-драйверов) шин PCIe 4.0/5.0 нет.
Накопители

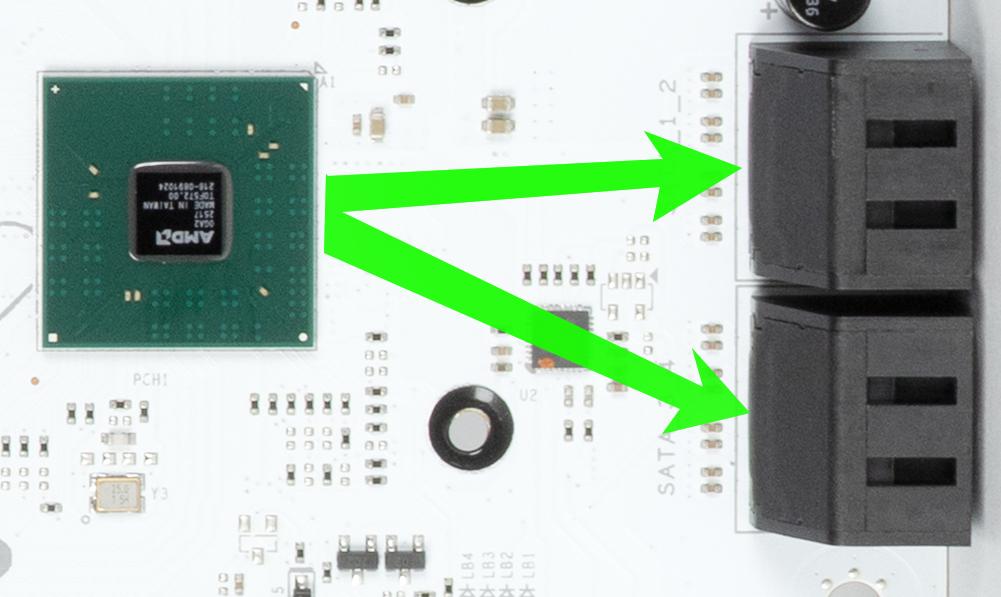

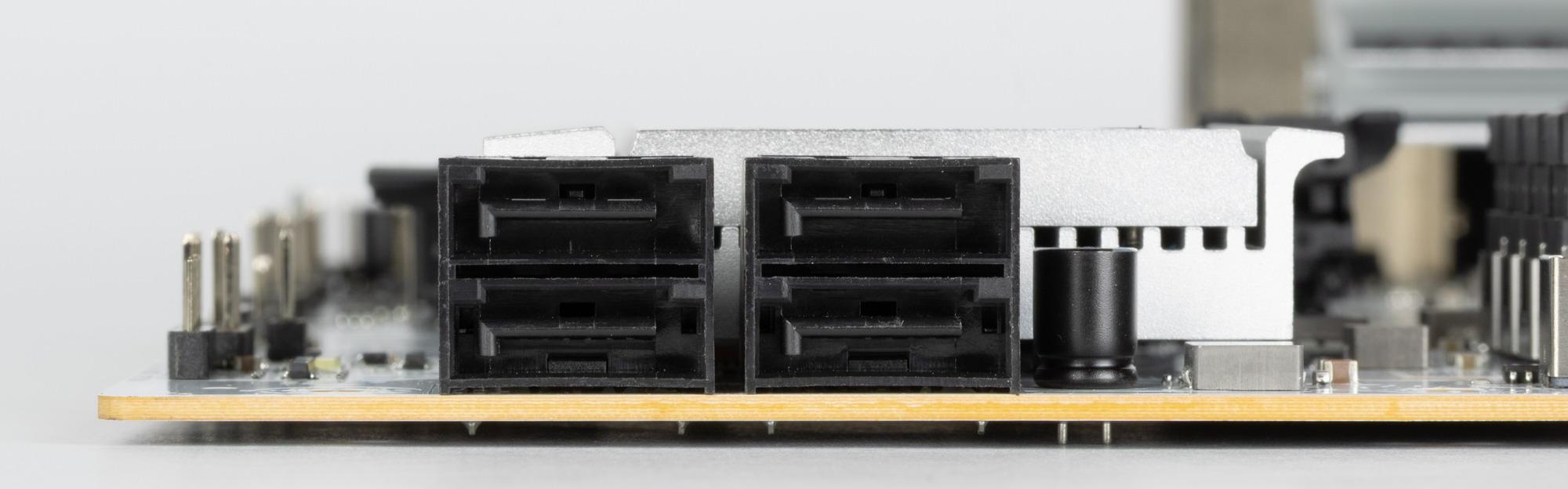

Всего у платы 4 разъема Serial ATA 6 Гбит/с + 2 слота для накопителей в форм-факторе M.2. 4 порта SATA 1,2,3,4 реализованы через чипсет B850. Порты размещены в нижнем углу матплаты двумя уровнями, ориентированы горизонтально.

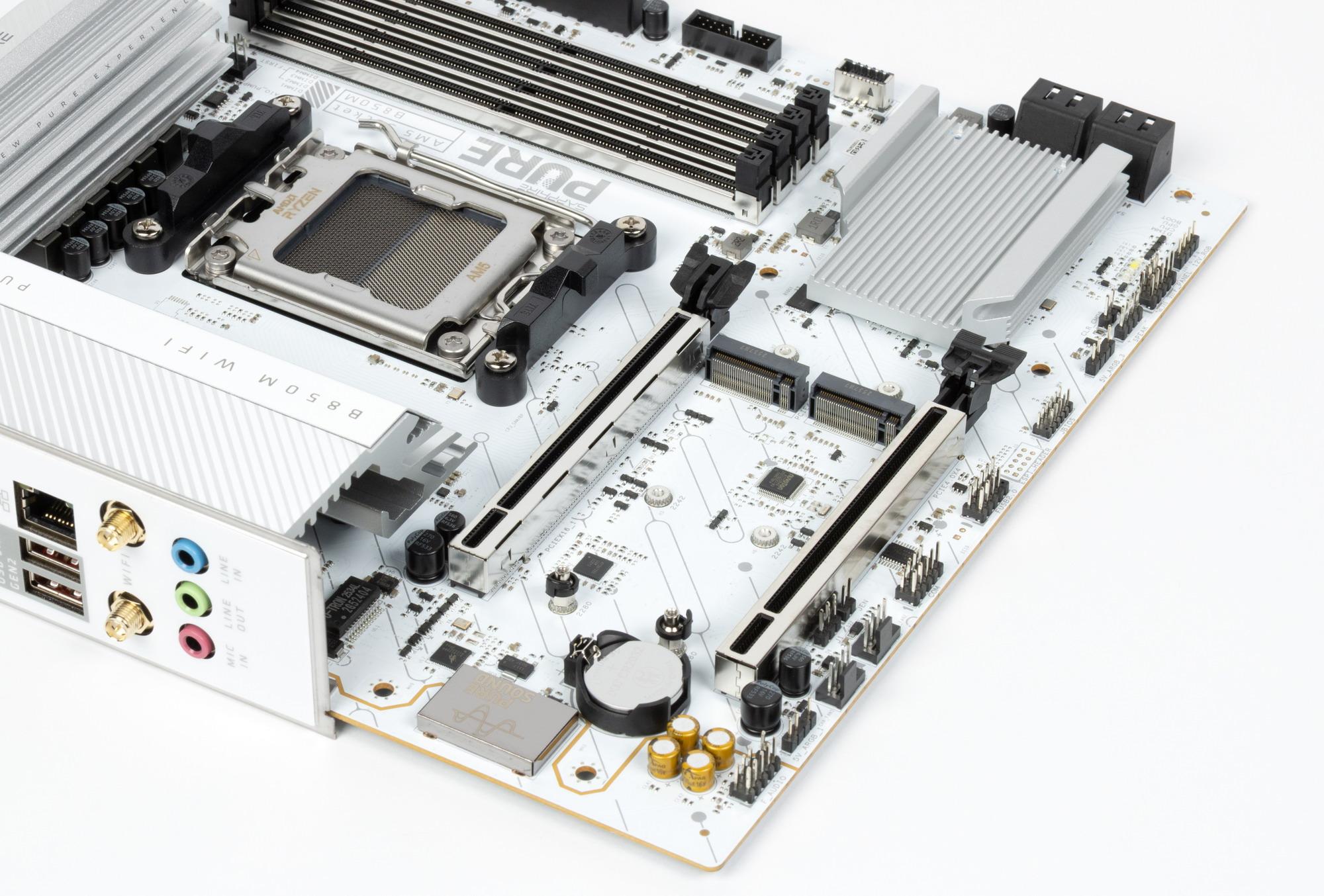

Материнская плата имеет 2 гнезда форм-фактора М.2.
Оба слота получают данные от CPU, при этом M.2_1 получает PCIe 5.0, а M.2_2 – PCIe 4.0. Все слоты M.2 работают с модулями только с PCIe интерфейсом и поддерживают модули с размерами 2280 и 2242.

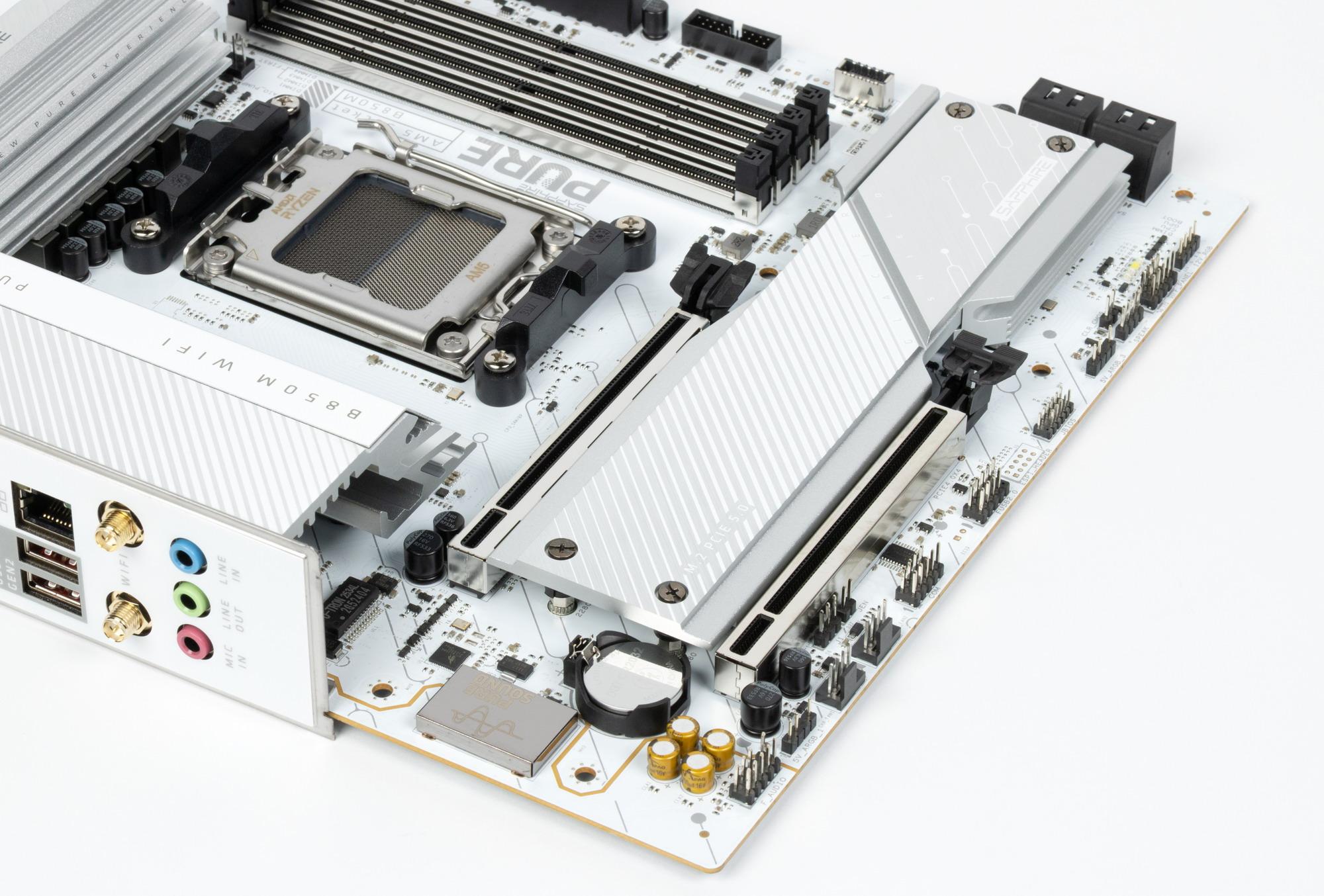

Оба слота имеют штатное охлаждение в виде общего радиатора. Охлаждения тыльной стороны модулей SSD нет.
Периферийная функциональность: USB-порты, сетевые интерфейсы, ввод-вывод
USB-порты

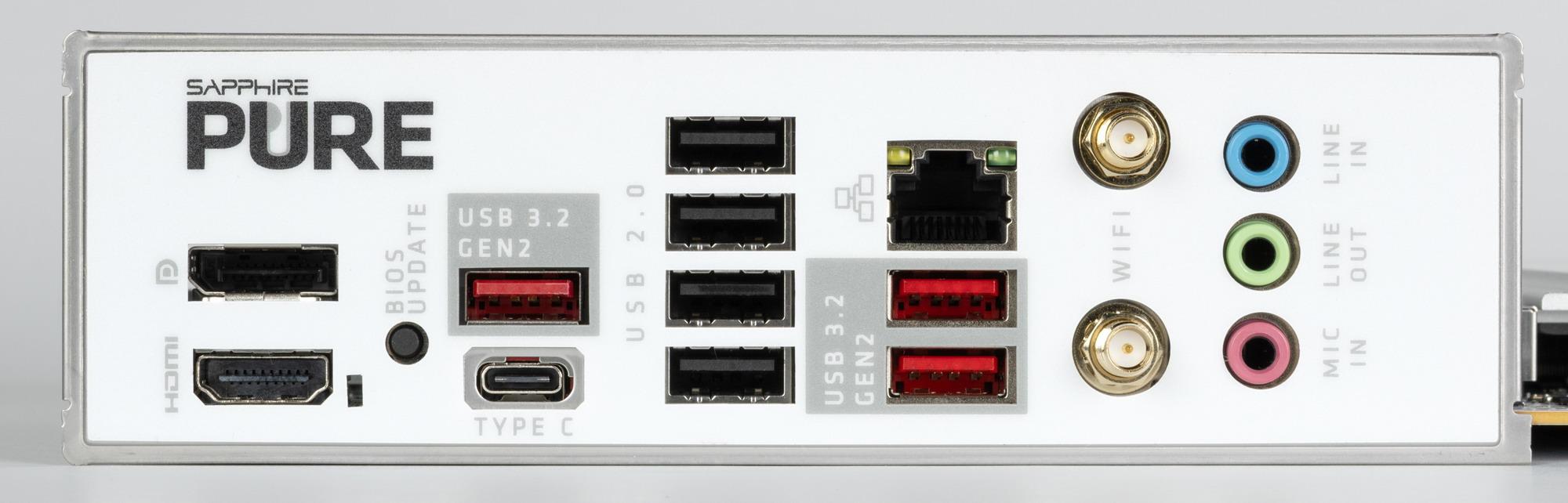

Большинство портов выведено на заднюю панель матплаты.
Напомню, что чипсет B850 способен реализовать максимально: 6 портов USB 3.2 Gen2/1, 1 USB 3.2 Gen2x2, 6 портов USB 2.0. Процессор Ryzen 7000/8000/9000 способен реализовать до 4 портов USB 3.2 Gen2 и 1 USB 2.0.
Чипсет также обладает 12 линиями PCIe, которые идут на поддержку накопителей, сетевых и иных контроллеров (я выше уже показал на что и как расходуются 10 линий).
Всего на материнской плате — 13 портов USB:
- Порт USB4 не реализован;
- Порт USB 3.2 Gen2x2 не реализован;
- 4 порта USB 3.2 Gen2: 2 реализованы через B850 и представлены на задней панели портами Type-A (красного цвета); еще 2 реализованы через CPU и представлены на задней панели портом Type-A (красного цвета) и портом Type-C;

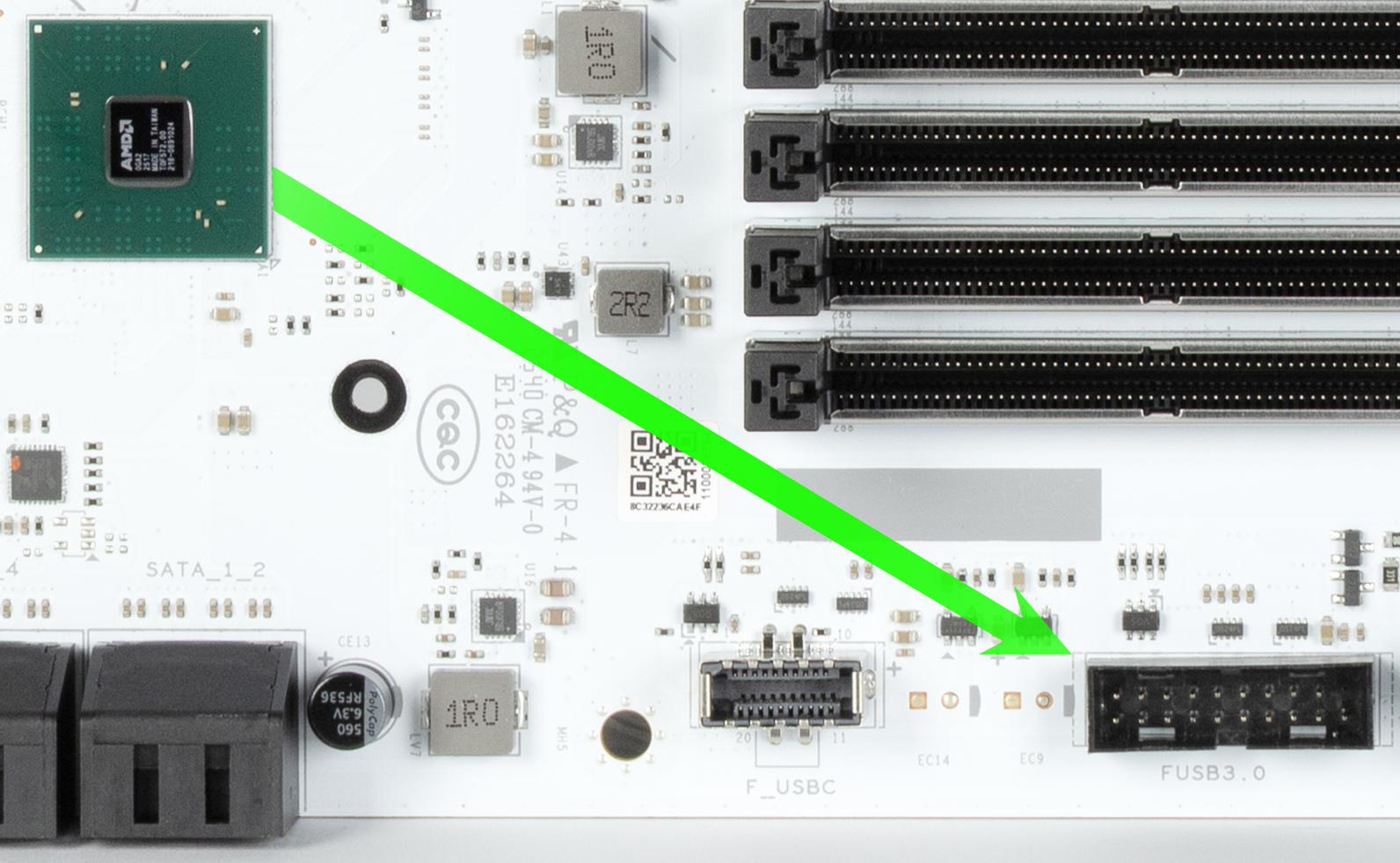

- 3 порта USB 3.2 Gen1: все реализованы через B850 и 2 из них представлены внутренним разъемом на материнской плате на 2 порта; еще один представлен внутренним портом Type-C
(для подключения к соответствующему разъему на передней панели корпуса);

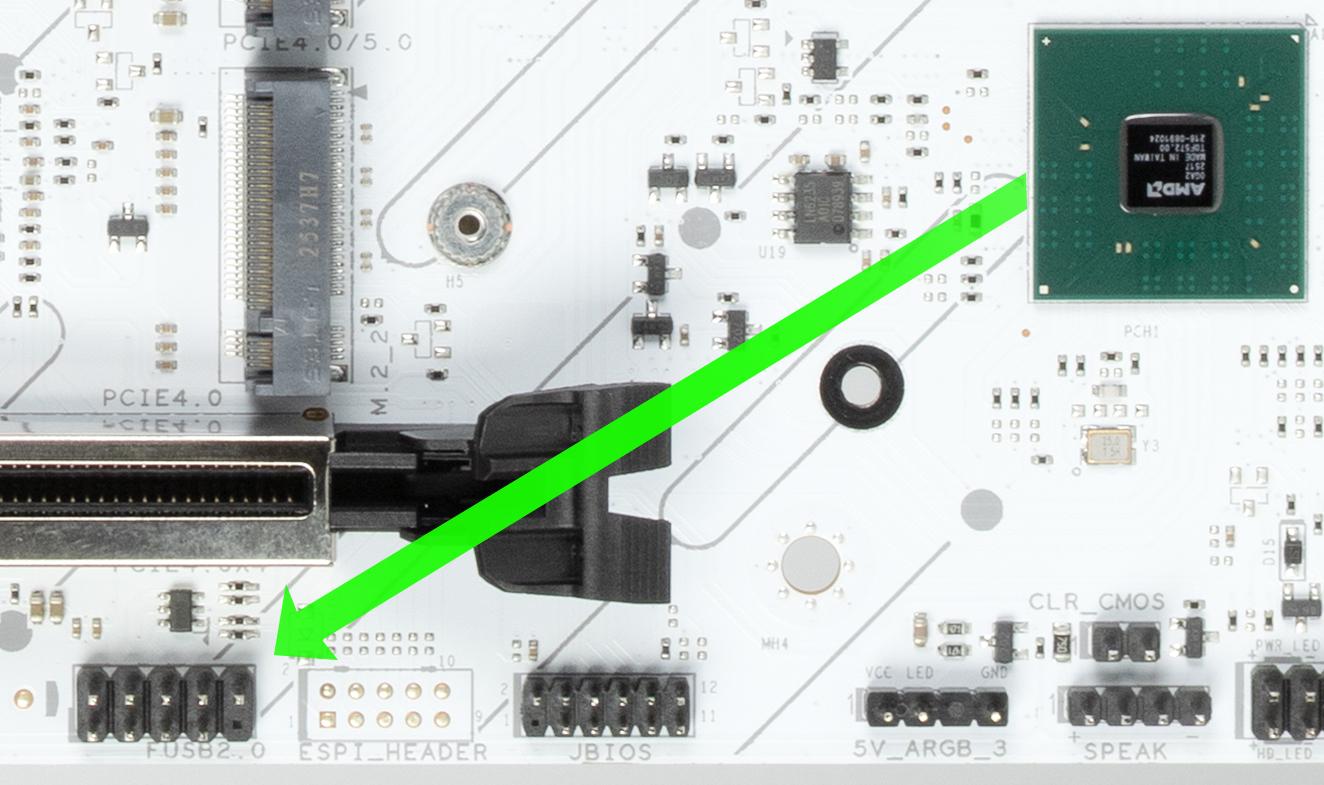

- 6 портов USB 2.0/1.1: все реализованы через B850 и 2 представлены внутренним разъемом на материнской плате на 2 порта; еще 4 представлены на задней панели портами Type-A (черного цвета);
Дополнительный контроллер использует USB линии только от CPU:
- Bluetooth (беспроводной контроллер RTL8852) (1 линия USB 2.0);
Таким образом, через чипсет B850 реализовано высокоскоростных портов USB:
- + 2 выделенных USB 3.2 Gen2;
- + 3 выделенных USB 3.2 Gen1;
= 5 высокоскоростных портов и 6 USB 2.0 портов (выделенные порты).
Плюс 10 линий PCIe, выделенные на поддержку иной периферии. Итого, у B850 в данном случае реализовано 15 высокоскоростных портов.

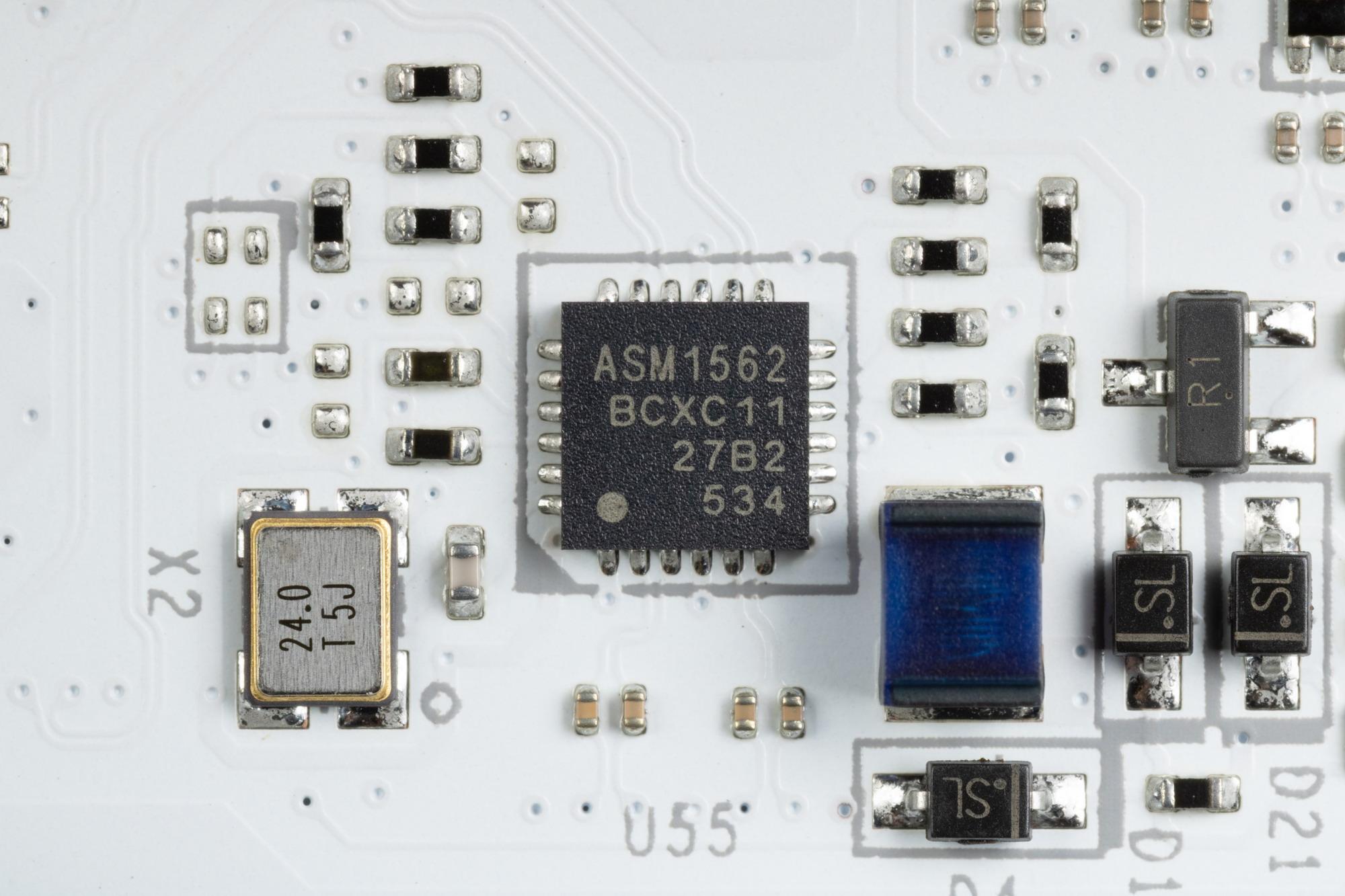

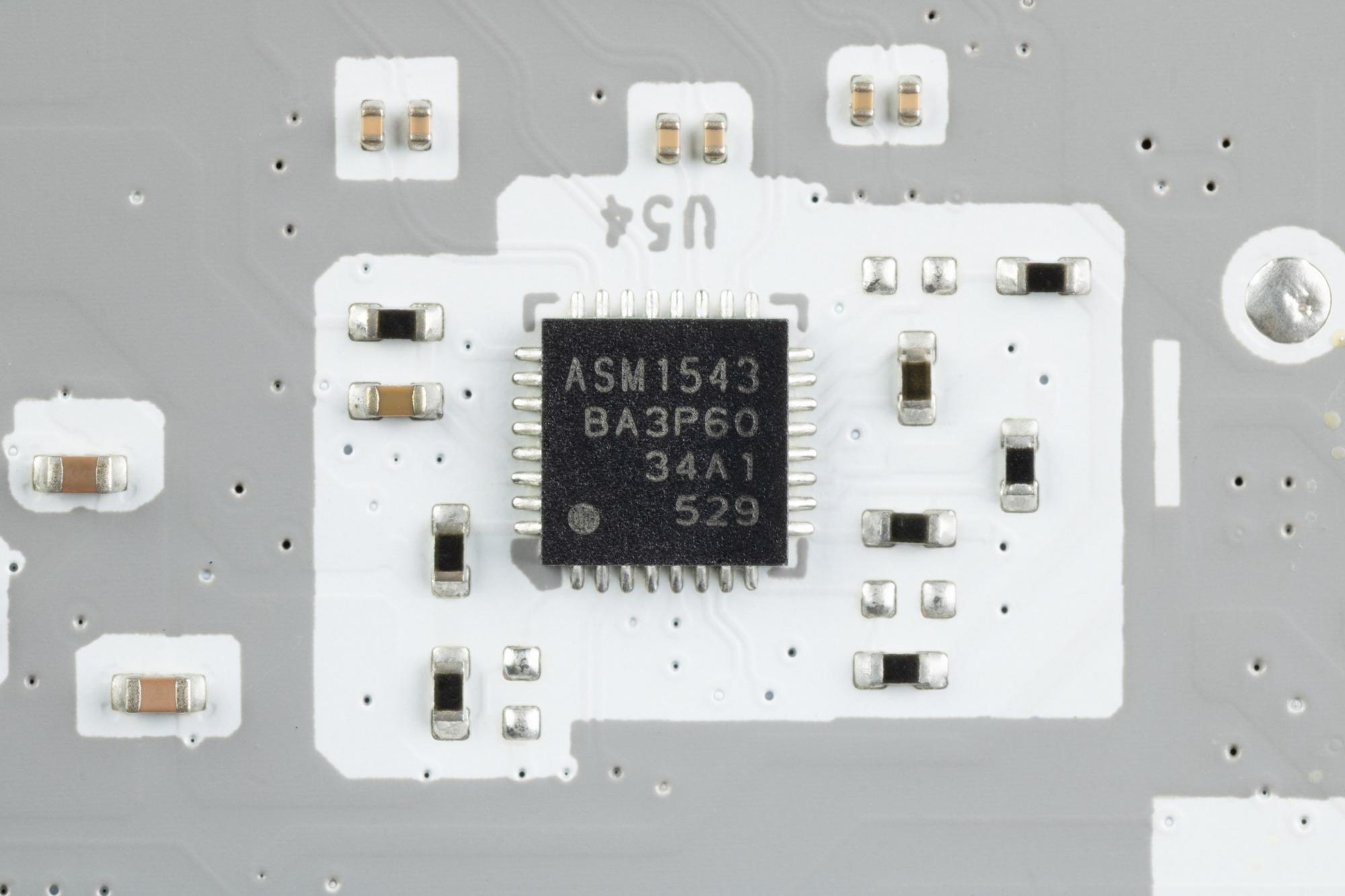

USB 3.2 Gen2 порты на задней панели оснащены ре-драйверами.
Сетевые интерфейсы

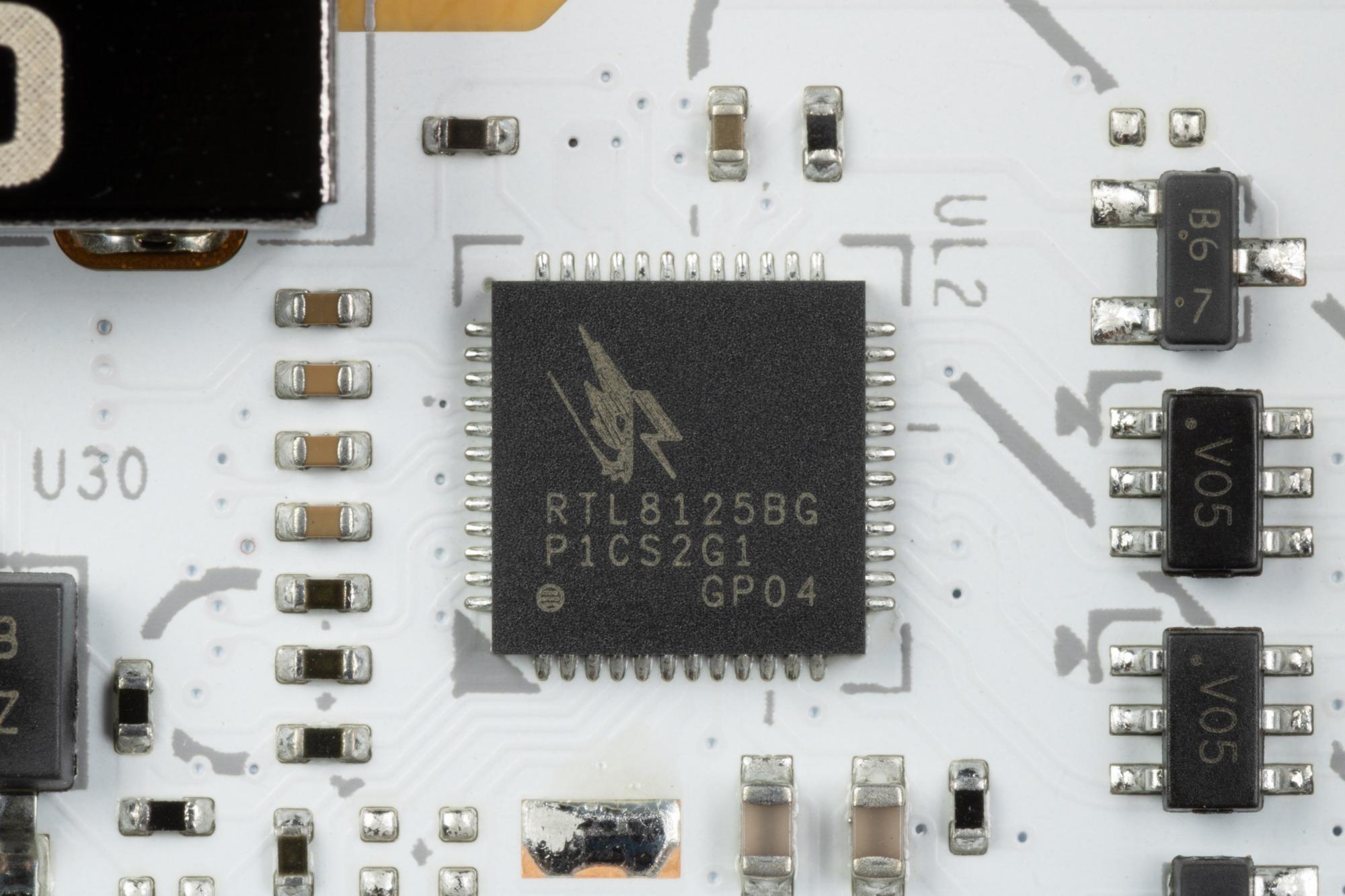

Материнская плата оснащена средствами связи хорошо. Имеется скоростной Ethernet-контроллер Realtek RTL8125BG, способный работать по стандарту 2,5 Гбит/с.

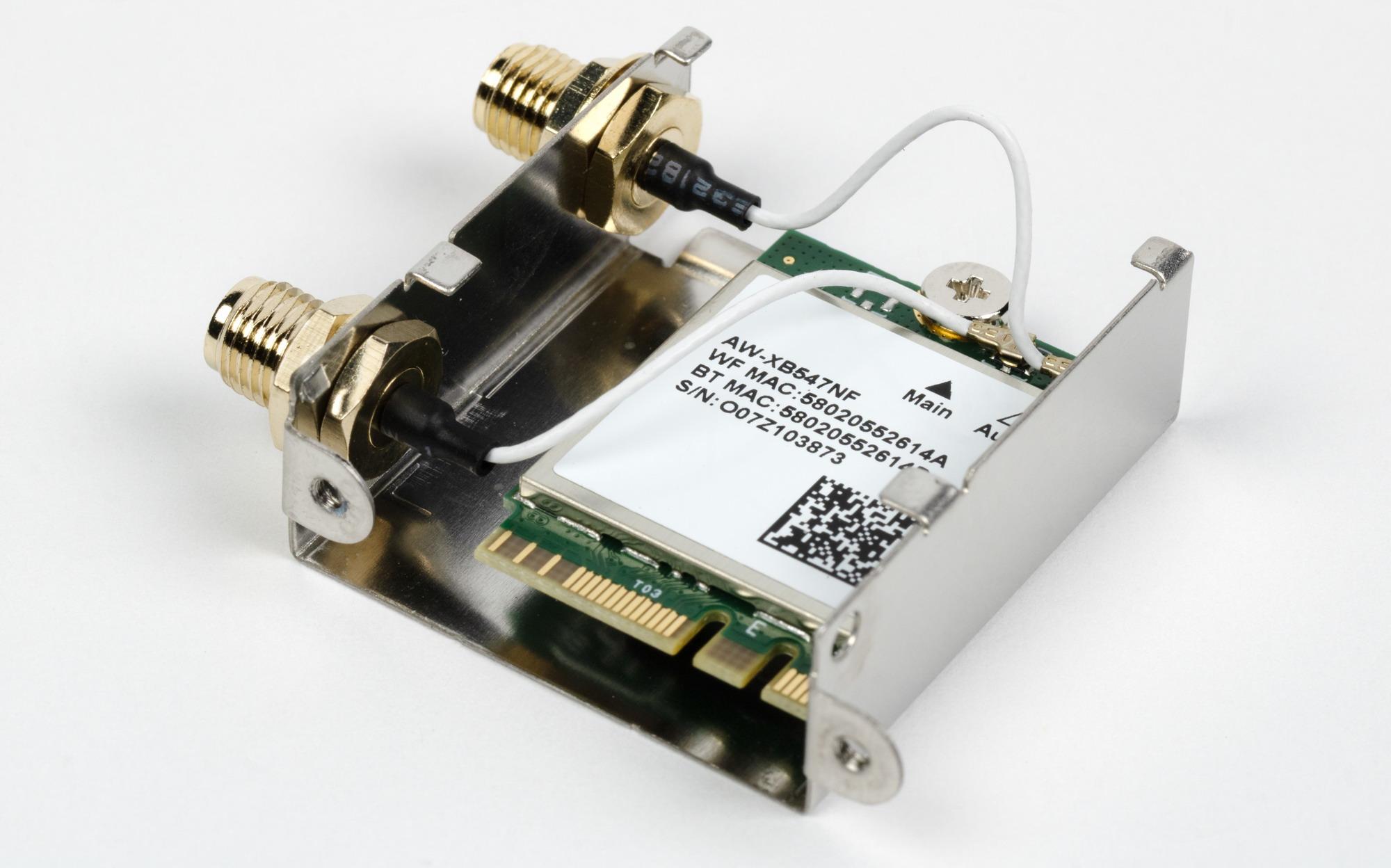

Имеется и комплексный беспроводной адаптер на контроллере Realtek RTL8852, через который реализованы Wi-Fi 6 (802.11a/b/g/n/ac, 2,4/5/6 ГГц) и Bluetooth 5.2. Он установлен в слот M.2 (E-key), и его разъемы для выносных антенн выведены на заднюю панель.

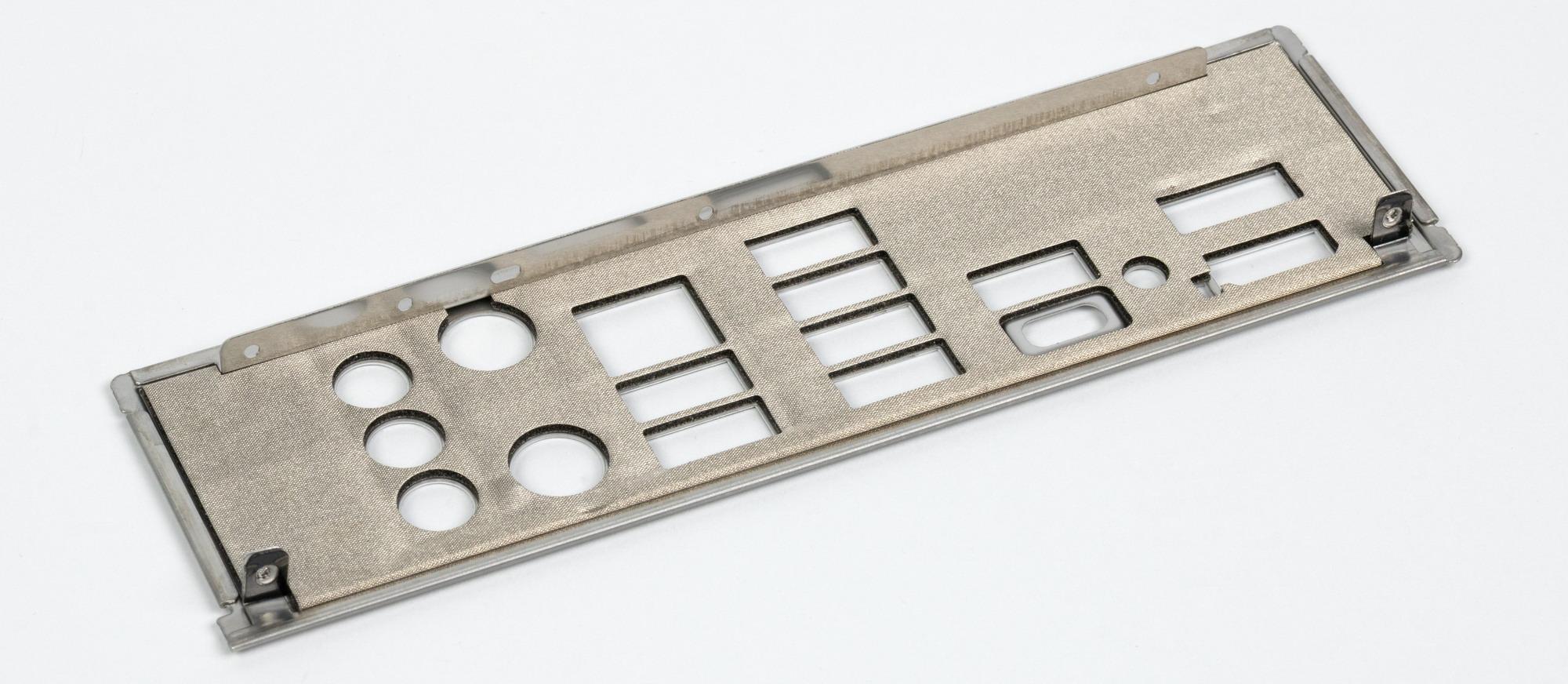

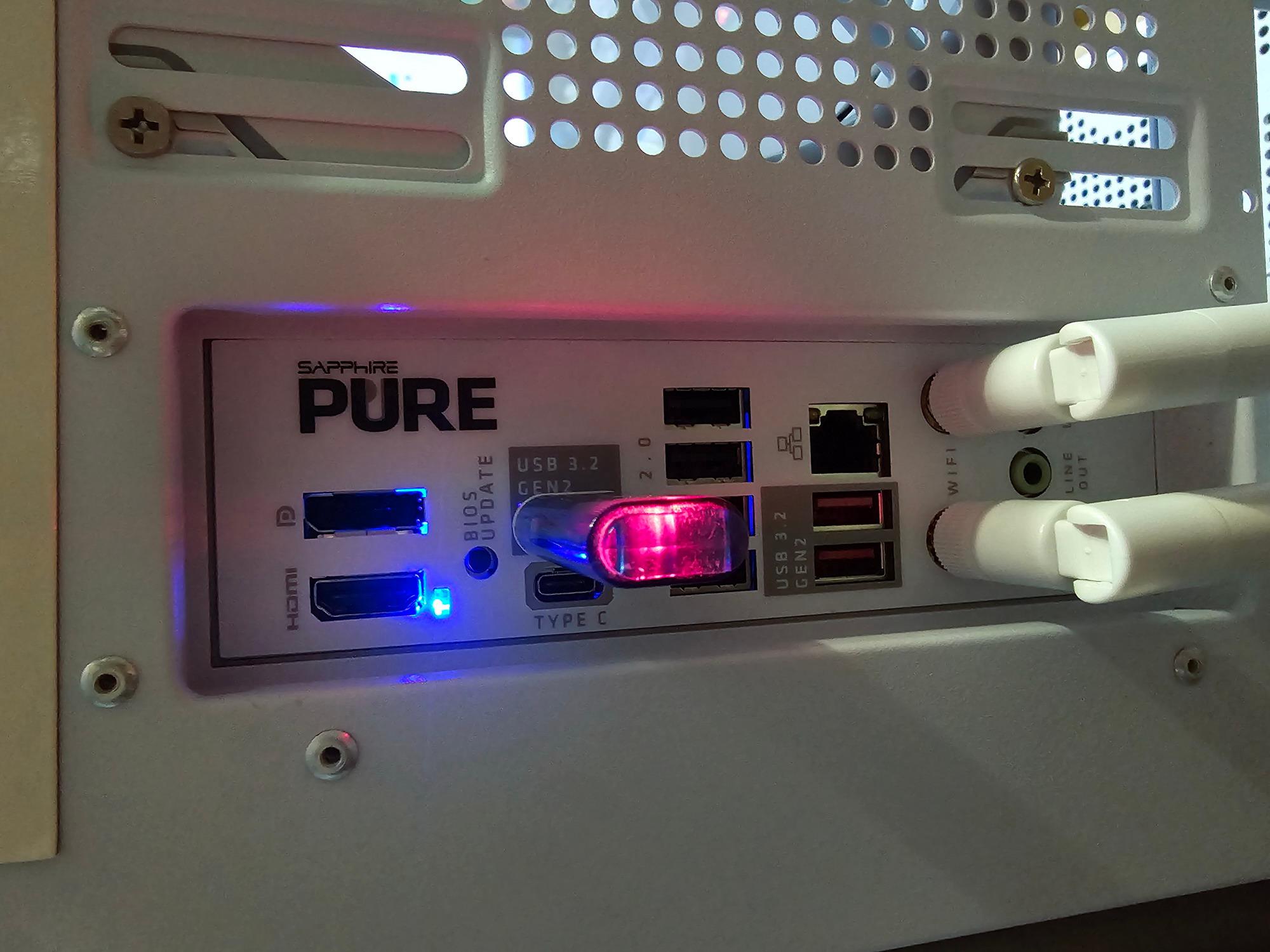

Заглушка, традиционно надеваемая на заднюю панель, в данном случае уже надета, и изнутри экранирована для снижения электромагнитных помех.
Гнезда для вентиляторов, ввод-вывод

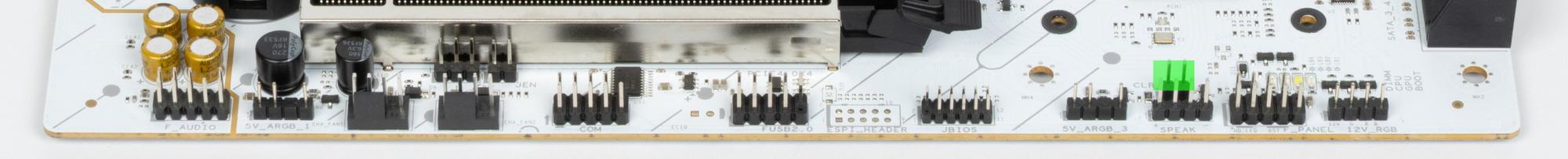

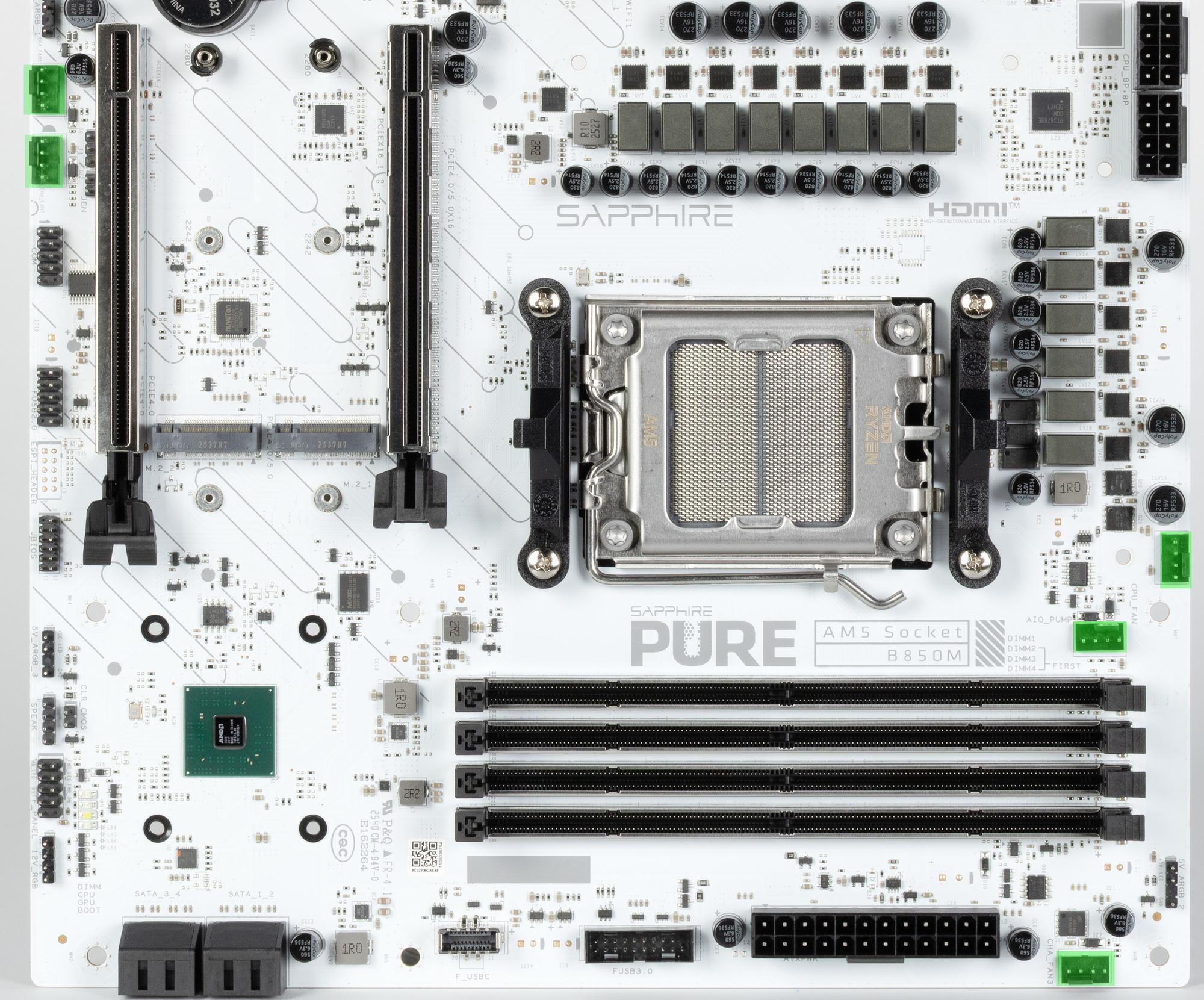

Разъемов для подключения вентиляторов и помп на самой плате — 5. Схема размещения коннекторов для систем охлаждения выглядит так:
Через ПО или BIOS контролируется все гнезда для подключения воздушных вентиляторов или помп: они могут управляться только через ШИМ, рассчитаны на максимальный ток 2 А и потребление до 24 Вт.

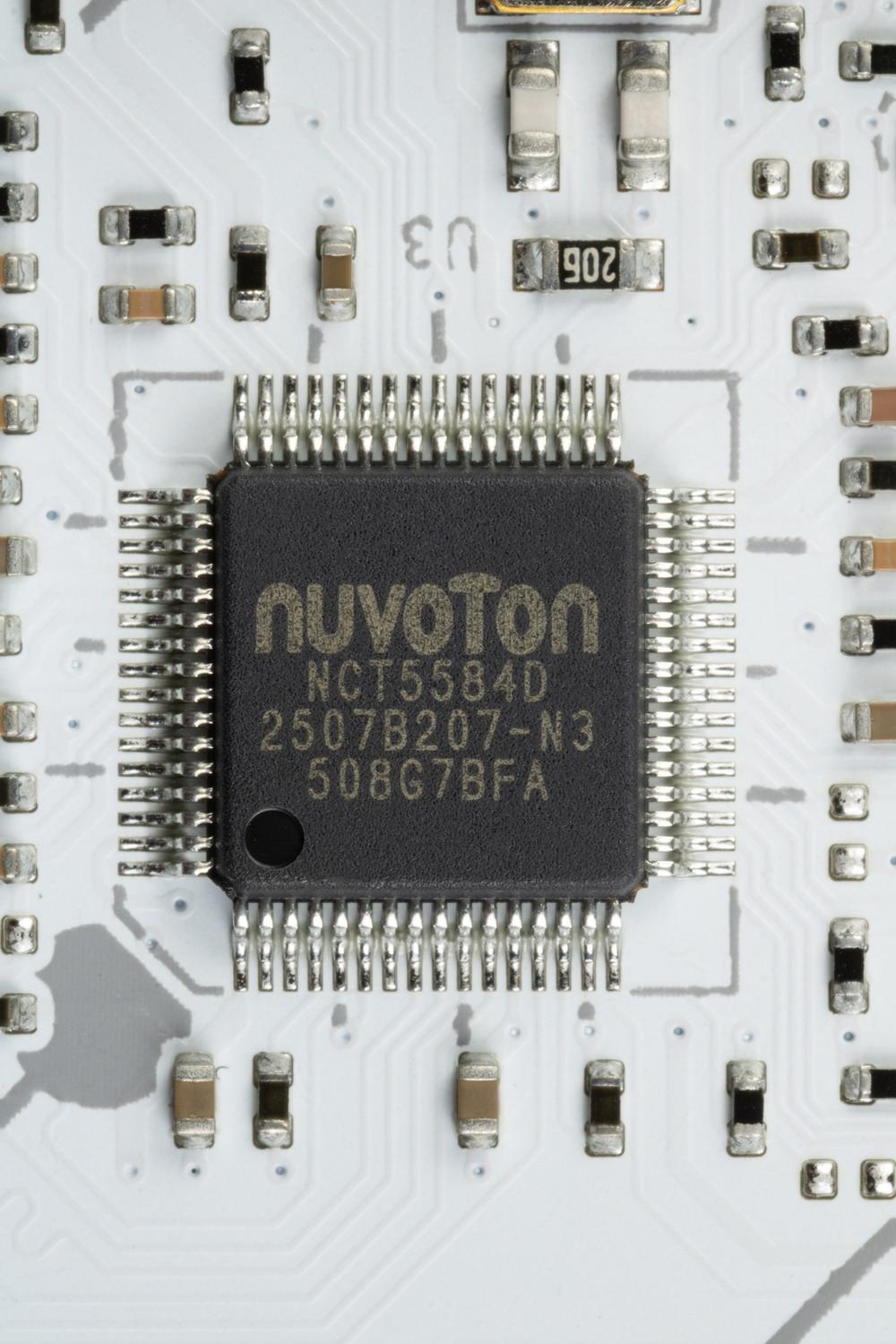

Отвечает за мониторинг состояния платы, координирует работу всех гнезд СО (а также в целом Multi I/O) контроллер Nuvoton NCT5584.
Матплата имеет гнездо вывода встроенной графики HDMI, по умолчанию версии 2.0b, ре-драйвера для усиления до версии 2.1 нет.
Также матплата имеет гнездо вывода встроенной графики DP, и здесь ре-драйвера нет.

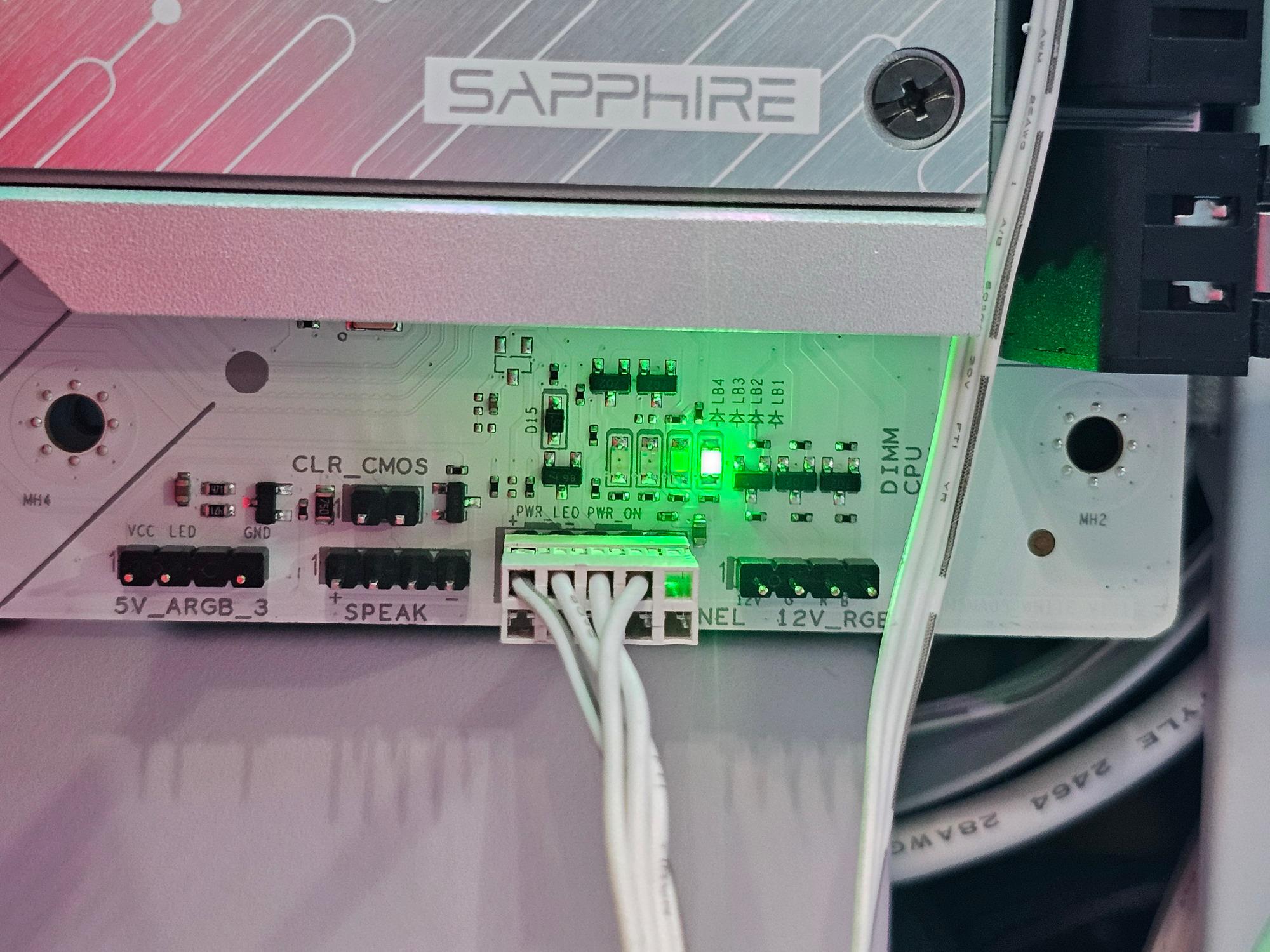

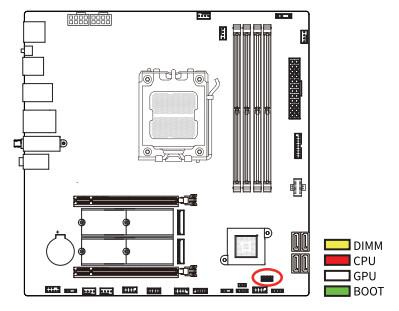

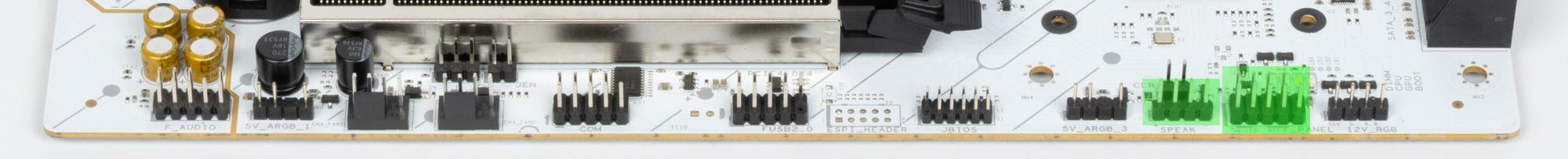

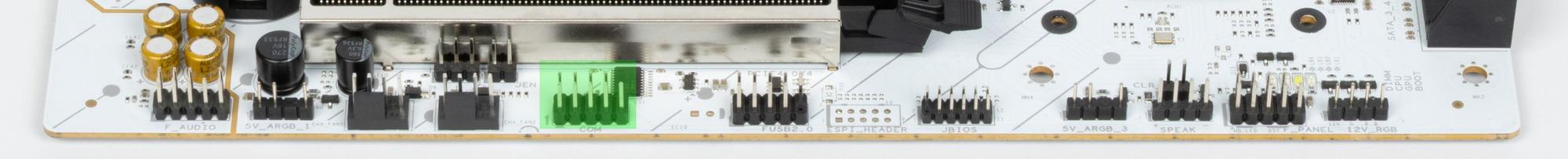

Дополнительные разъемы и порты

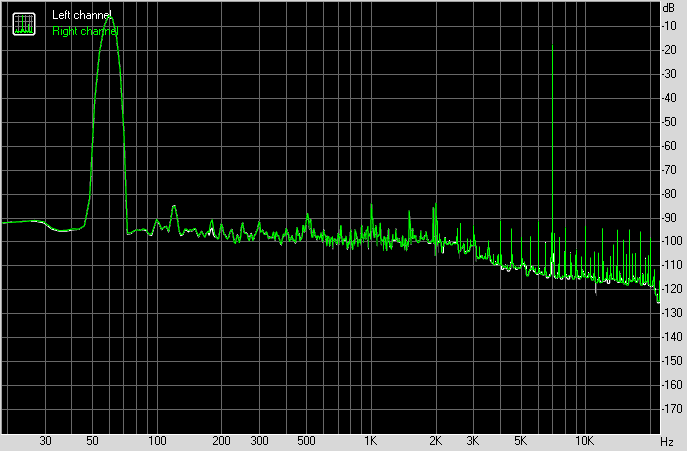

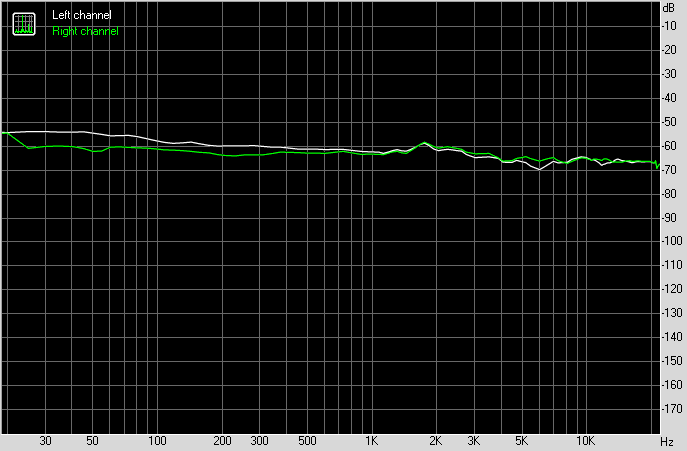

Аудиоподсистема

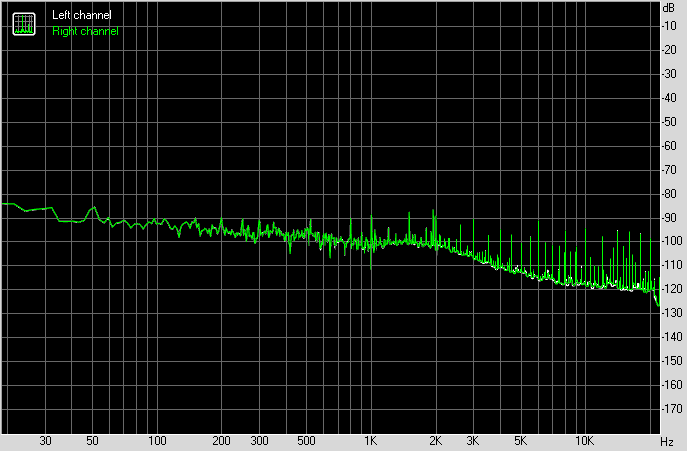

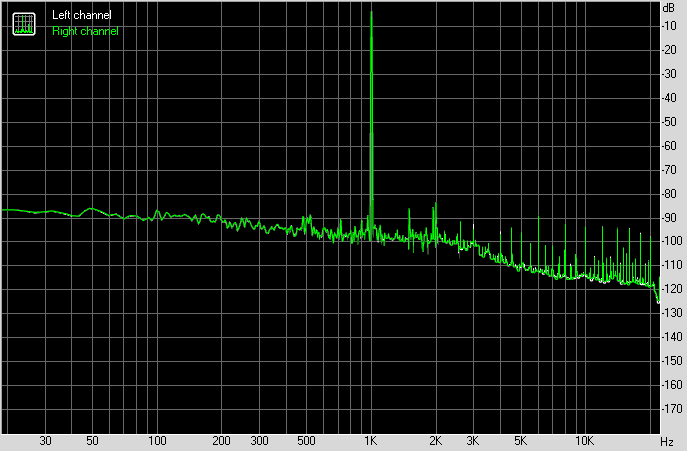

В данном случае плата оснащена аудиоподсистемой, где звуком заведует аудиокодек Realtek ALC897, он в целом обеспечивает вывод звука по схемам до 5.1 с разрешением до 24 бит /192 кГц.
В аудиоцепях платы применяются «аудиофильские» конденсаторы.
Ни ЦАП, ни операционного усилителя нет.

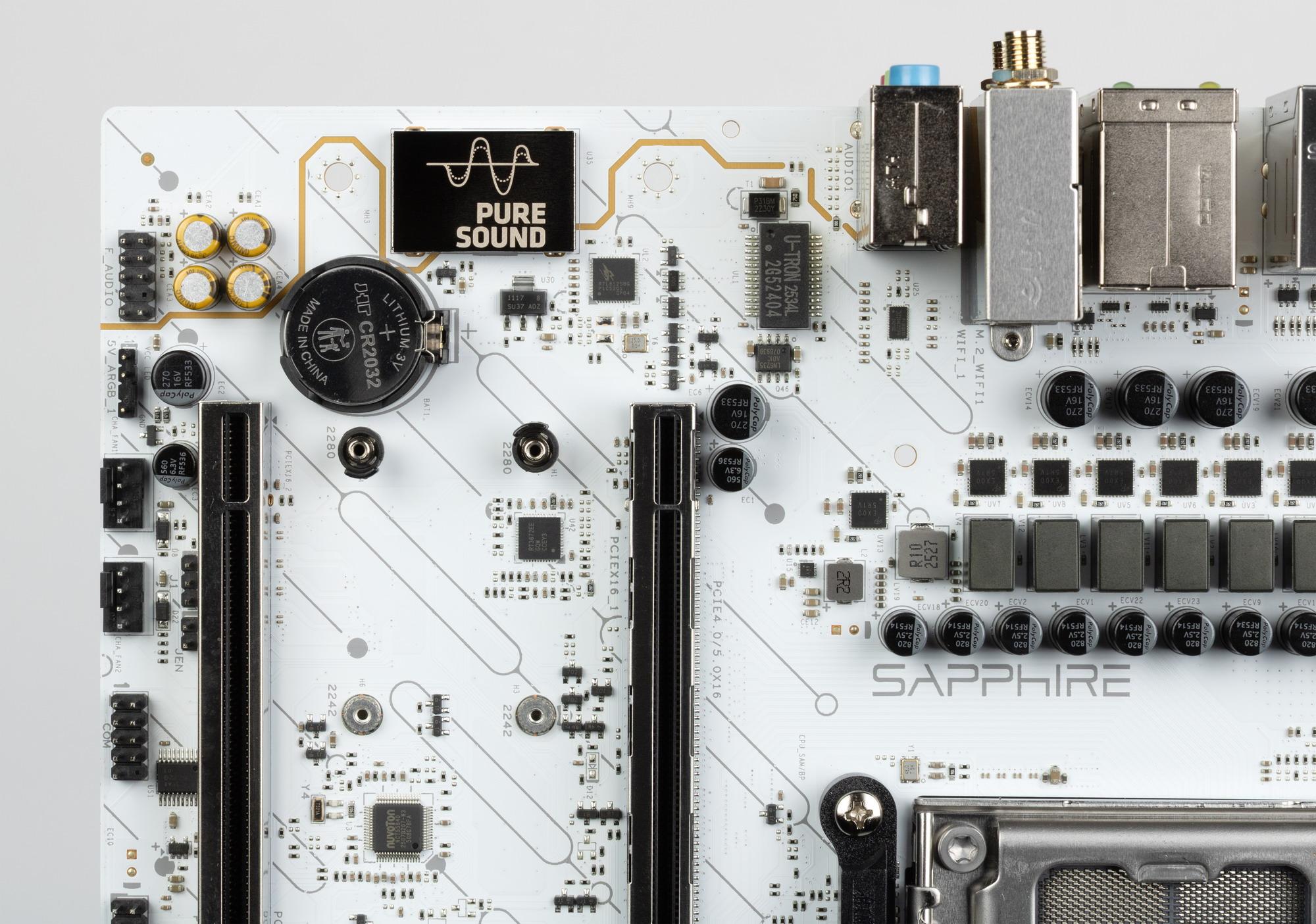

Аудиотракт вынесен на угловую часть платы, не пересекается с другими элементами. У платы на задней панели три универсальных разъема по приему и выводу сигналов. S/PDIF нет.
Настройка схем вывода – с помощью ПО, скачиваемого с сайта производителя.
Питание, охлаждение
Система питания

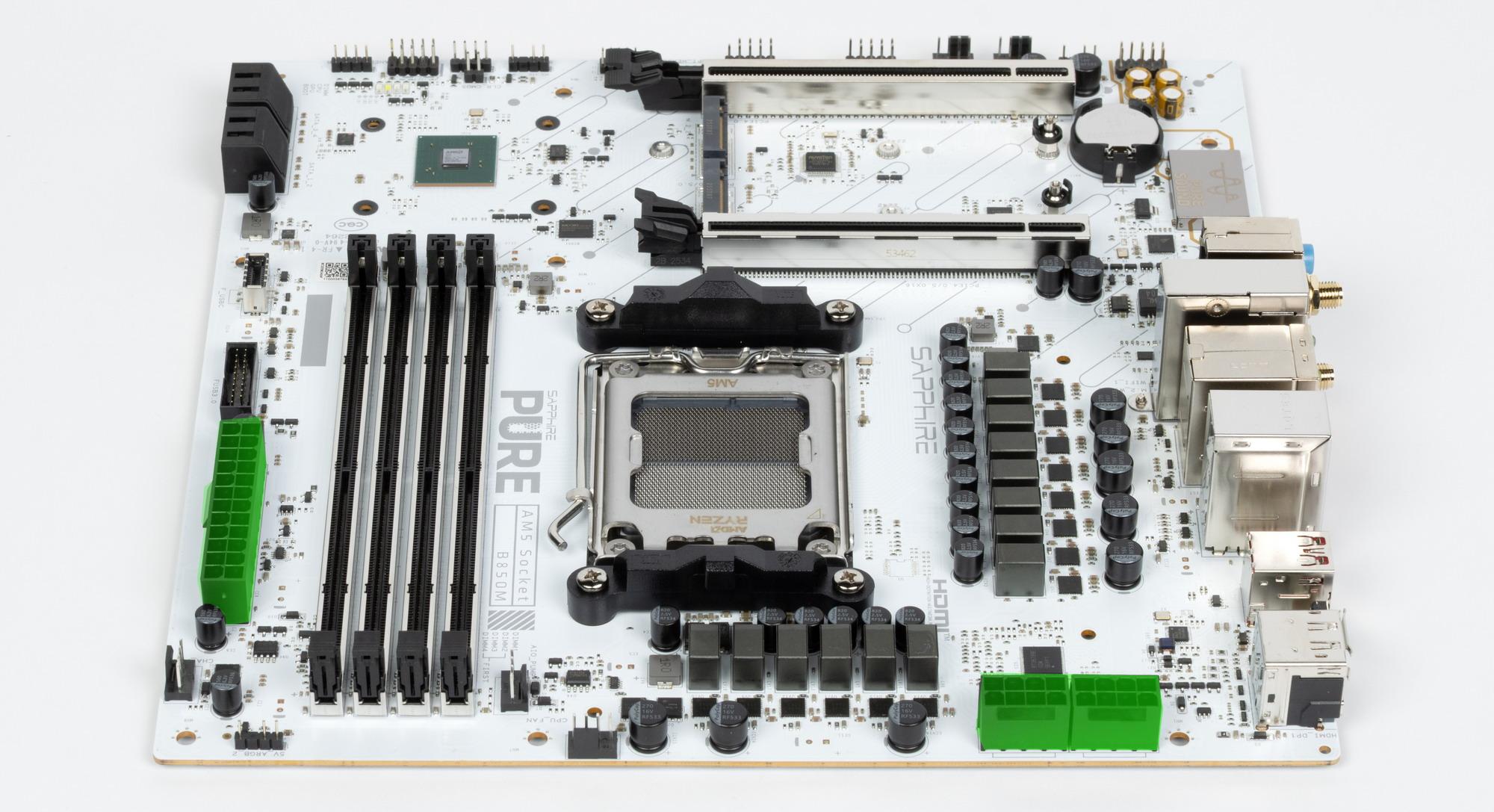

Для питания платы на ней предусмотрены 3 разъема: в дополнение к 24-контактному ATX (он на правой стороне платы (на фото — слева) здесь есть еще два 8-контактных EPS12V.

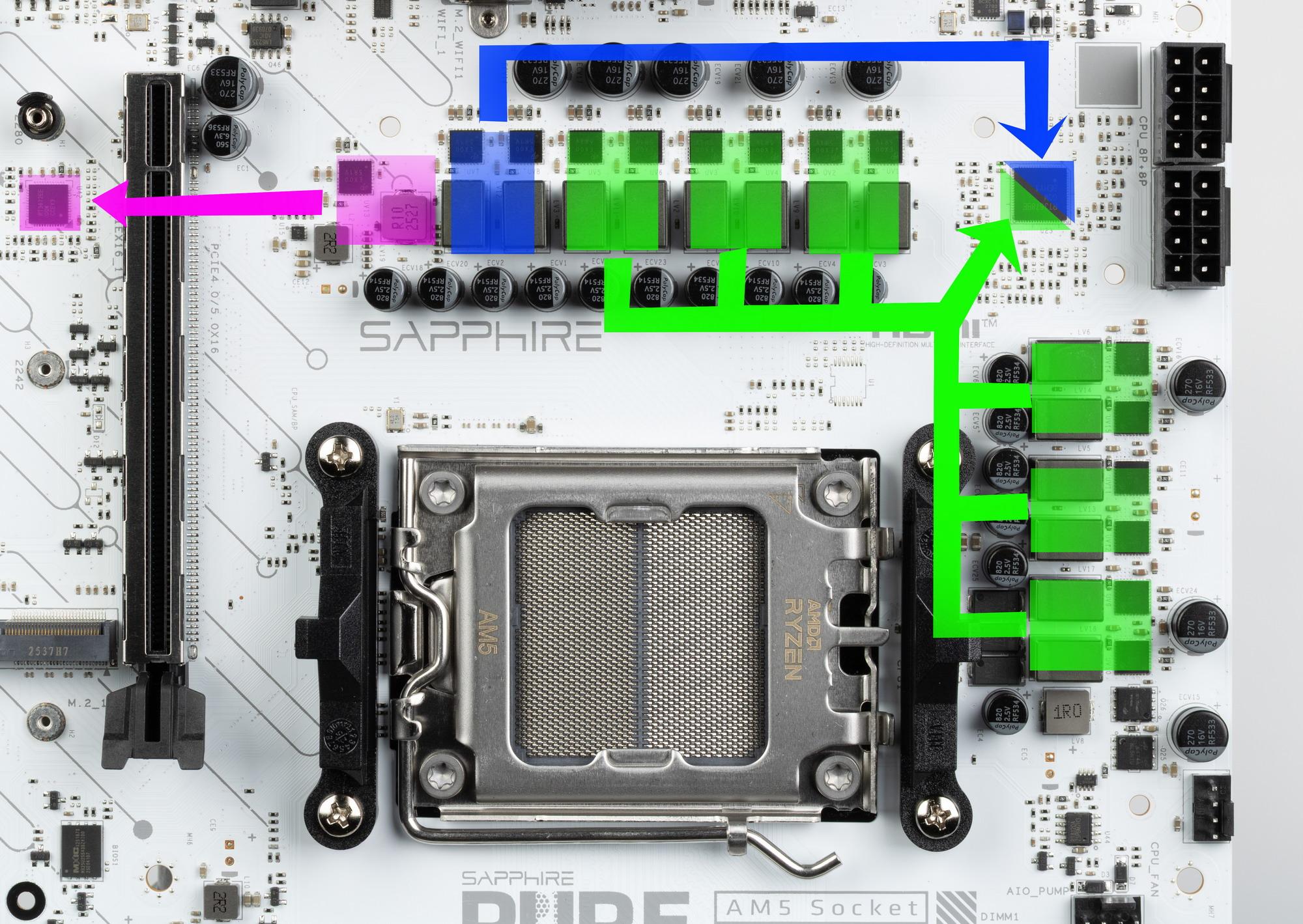

Внешне схема питания выглядит как 12+2+1: 12 фаз — ядро процессора, 2 фазы — SoC (I/O-чиплет Ryzen), 1 фаза — VDD_MISC (вывод встроенной графики).

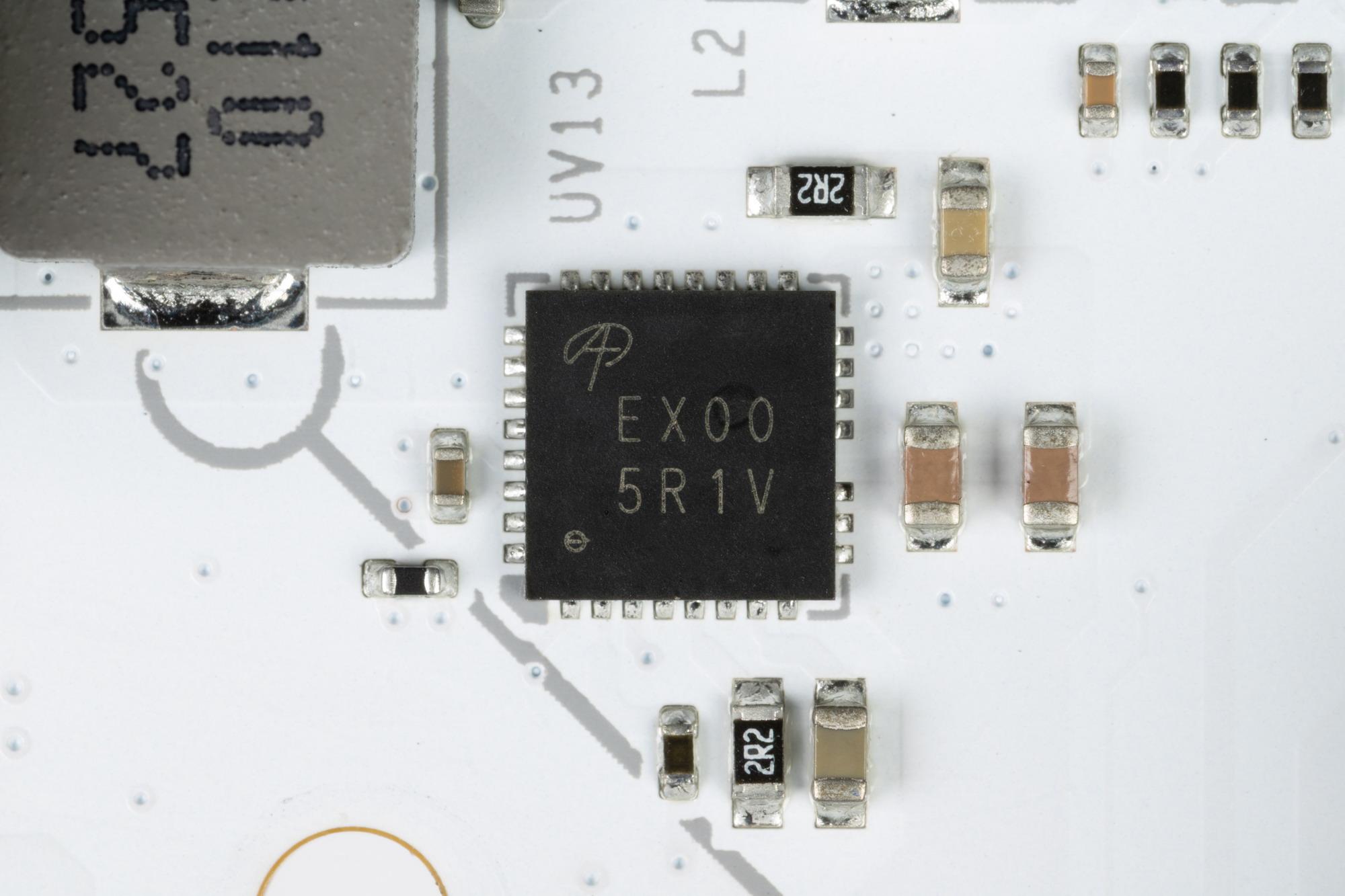

Каждый канал фазы имеет суперферритовый дроссель и транзисторную сборку EX005C1U от Alpha 7 Omega Semi (до 55A).

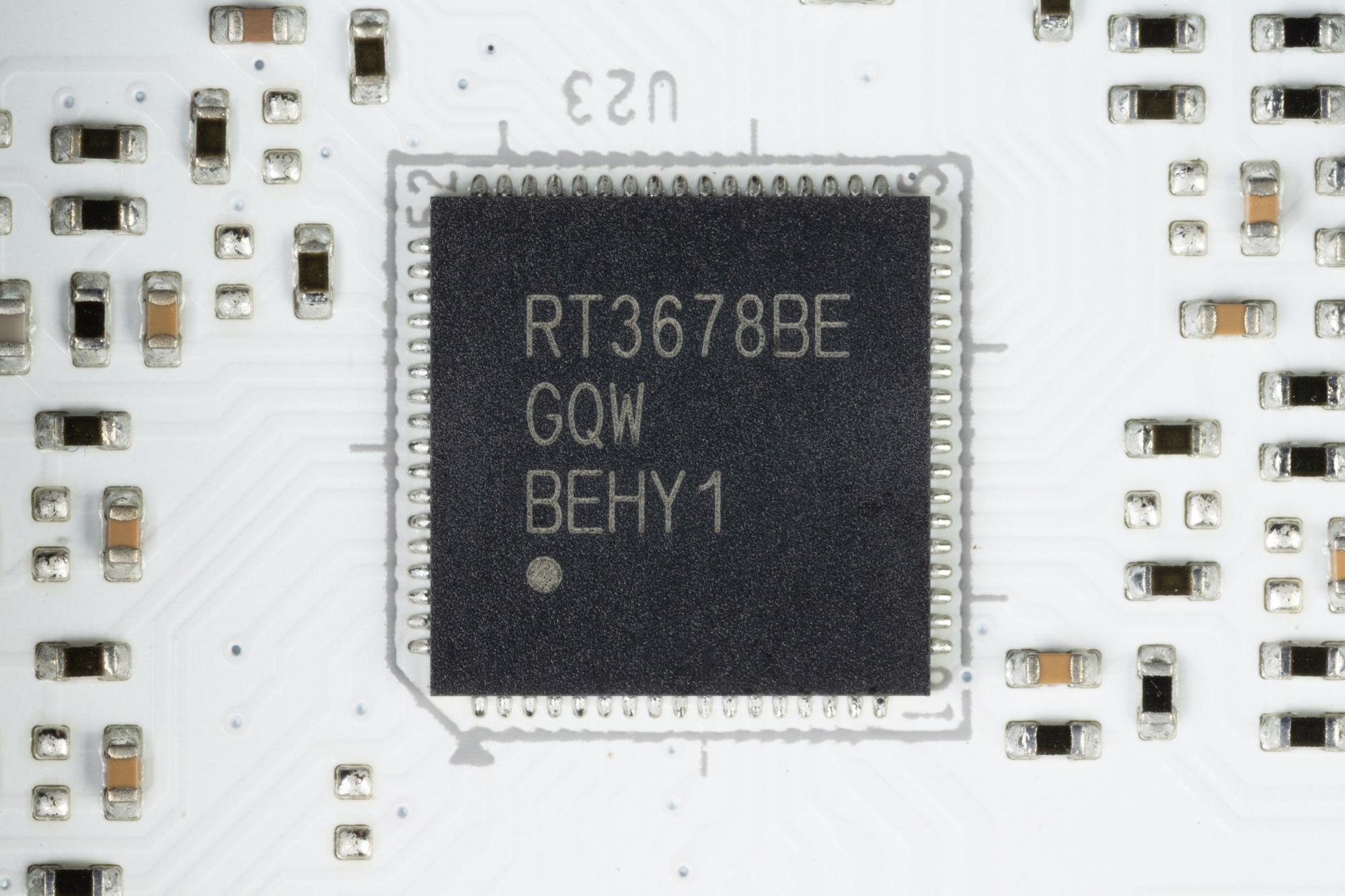

Управляет наборами фаз VCore и SoC (12+2) ШИМ-контроллер RT3678 от производителя Richtek. Он рассчитан максимум на 10 фаз, поэтому в нашем случае фазы питания процессора объединяются по-парно (параллельная схема 12 = 6x2), и фактически ШИМ-контроллер управляет 6+2 = 8 фазами.

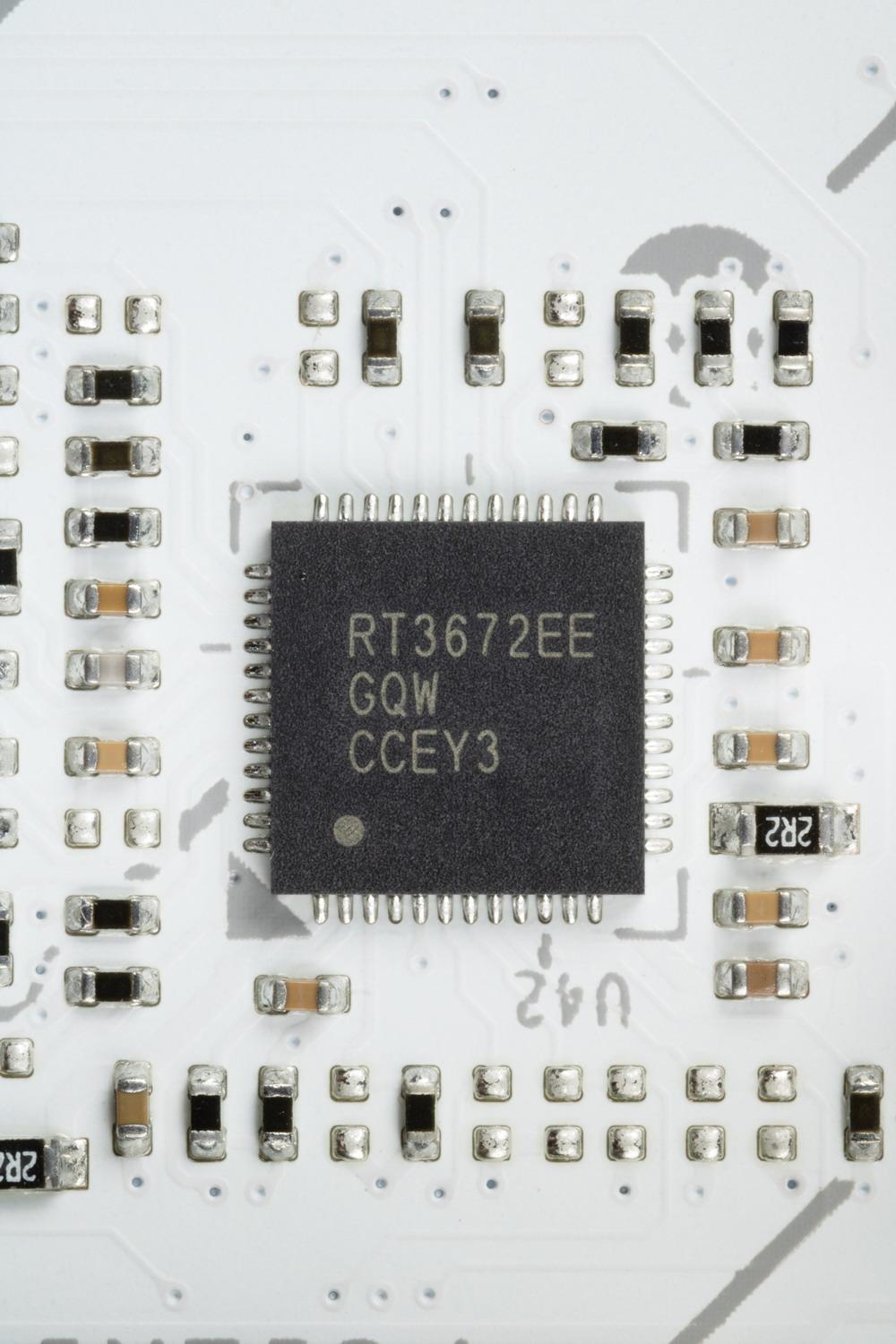

Фазой встроенной графики питания управляет ШИМ-контроллер RT3672 от Richtek,

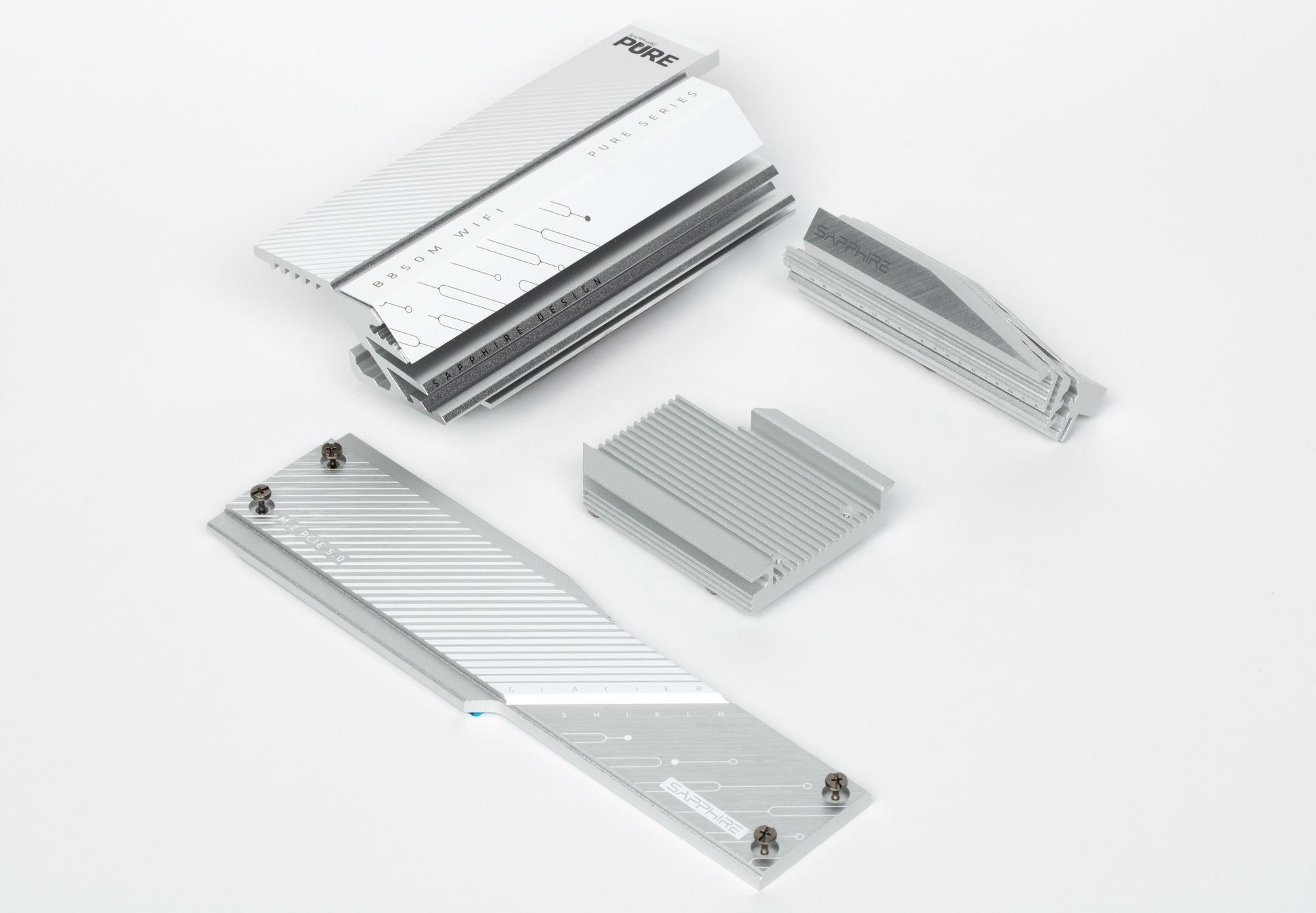

Охлаждение

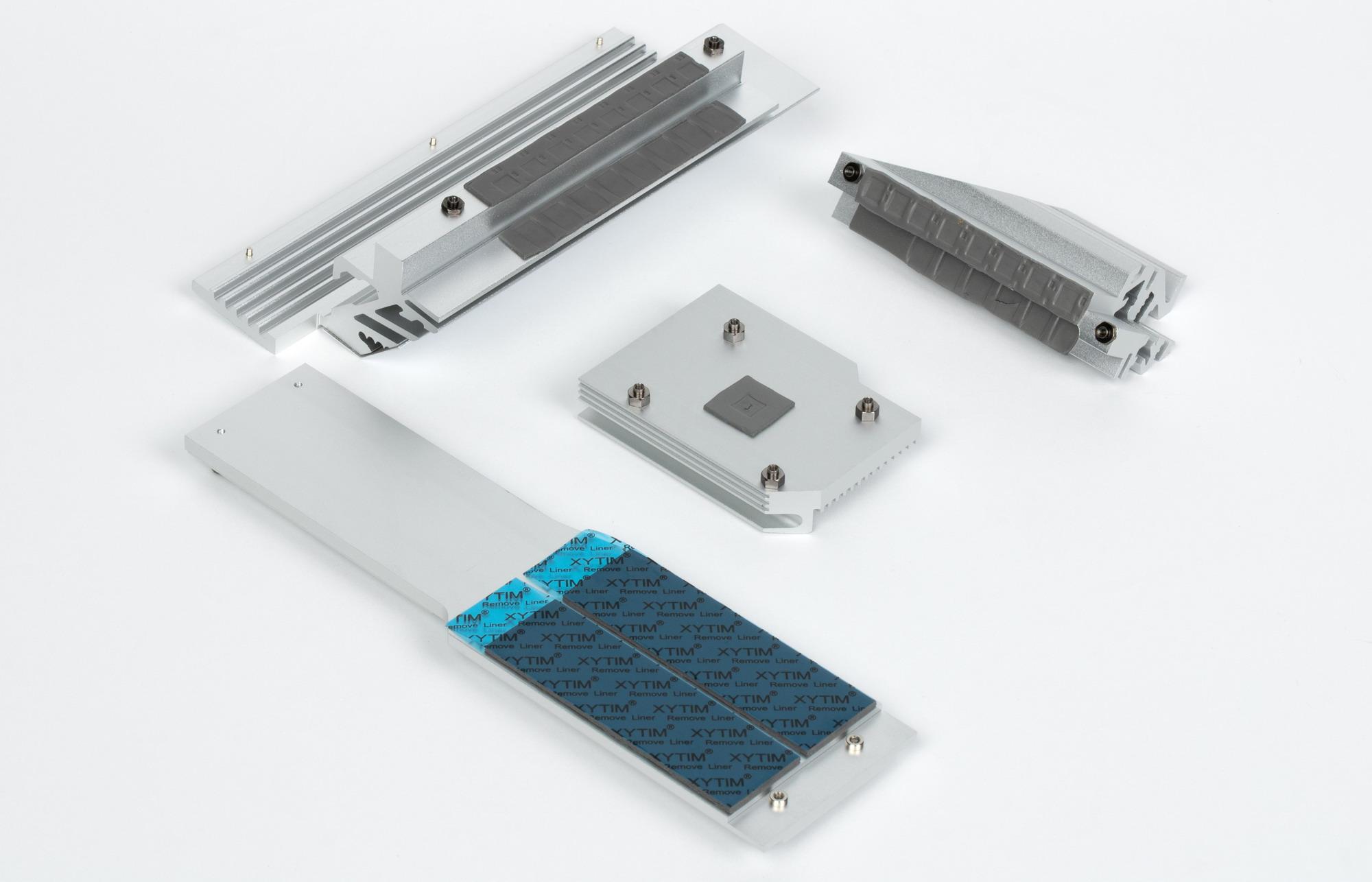

В данном случае все потенциально сильно греющиеся элементы имеют свои собственные радиаторы.

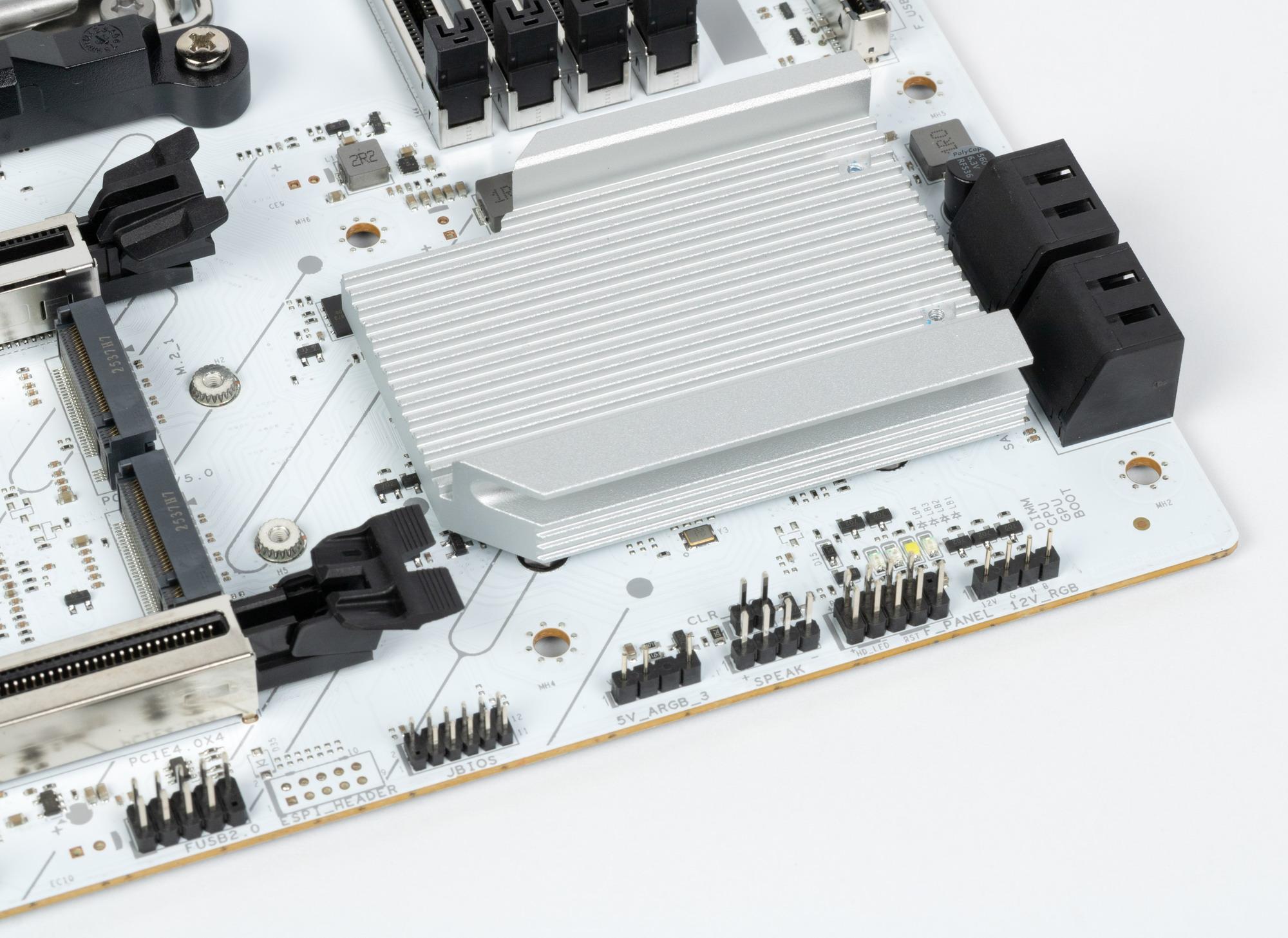

Охлаждение чипсета (один радиатор) организовано отдельно от силовых преобразователей. VRM-секция имеет свои два раздельных радиатора.
Отмечу, что оба M.2 слота имеют общий радиатор.
Напомню, что материнская плата не имеет бэкплейта.

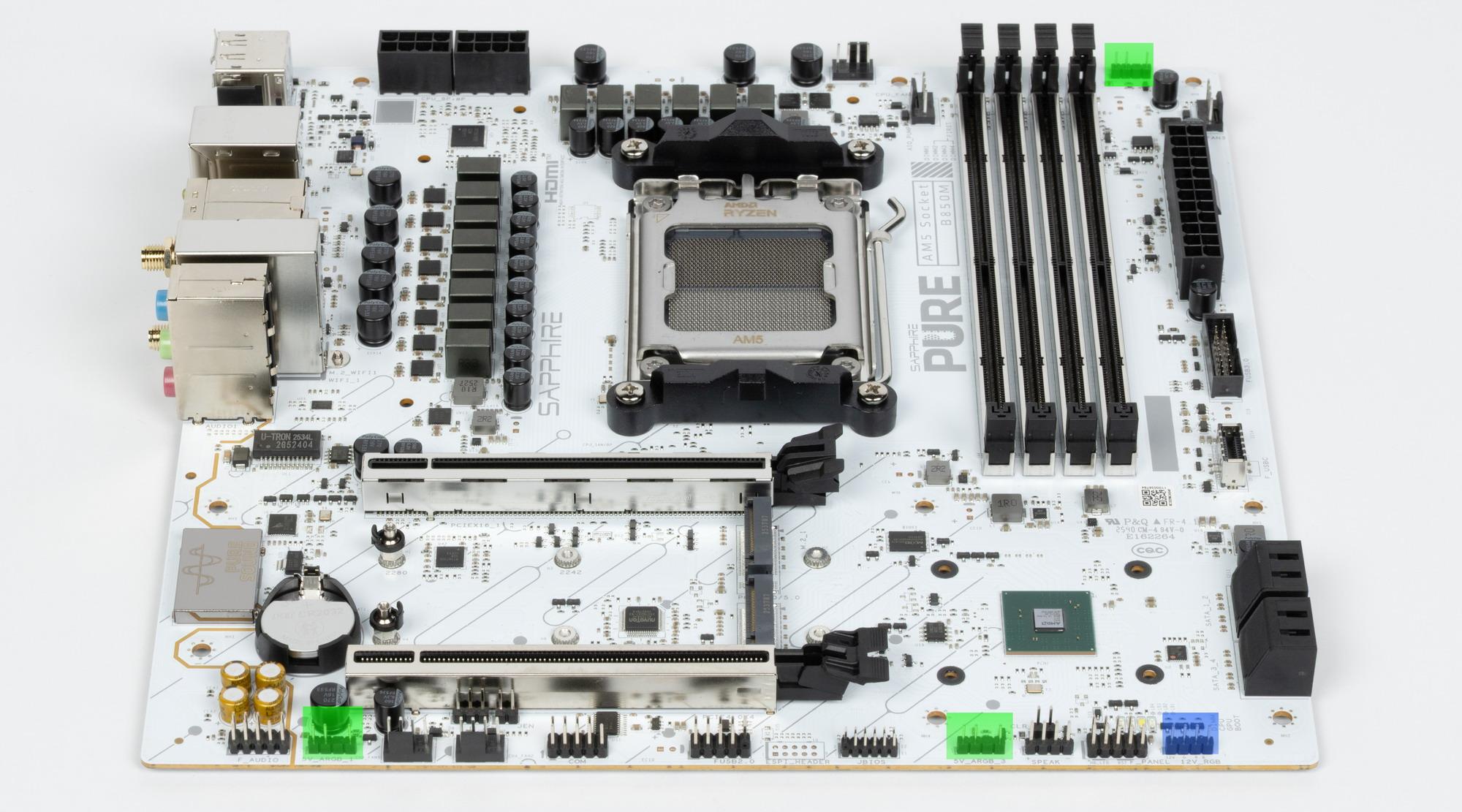

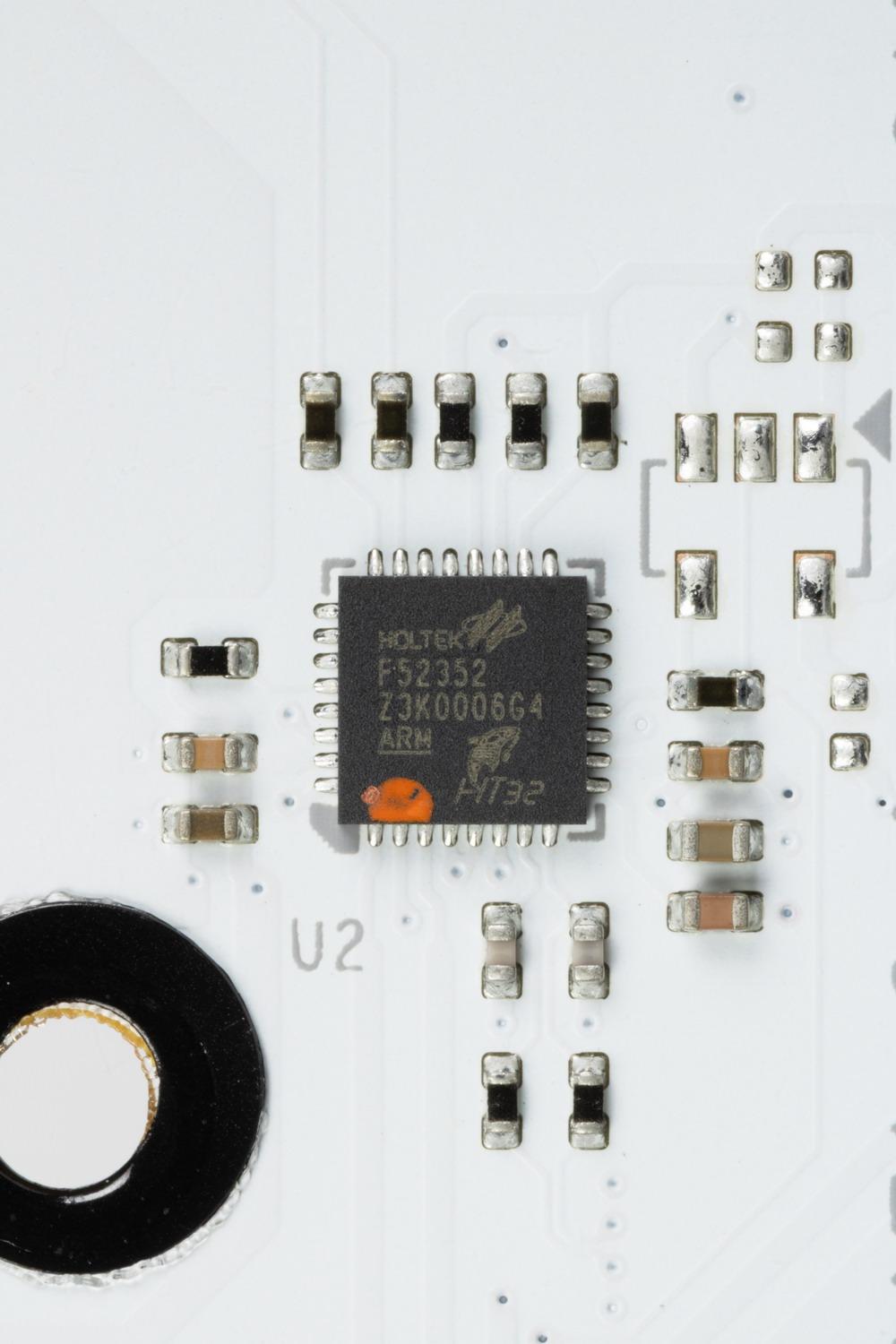

Подсветка
Программное обеспечение под Windows

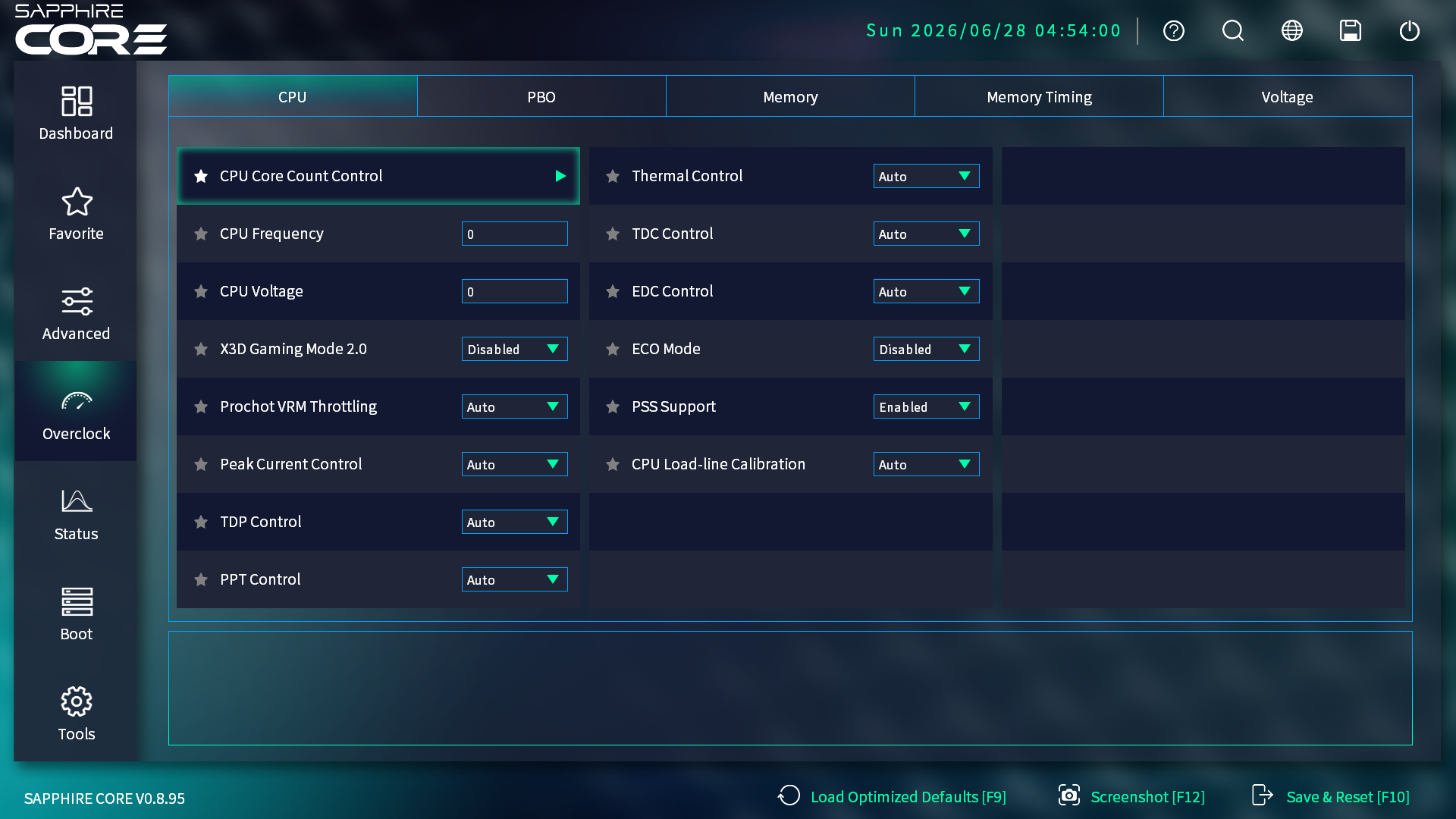

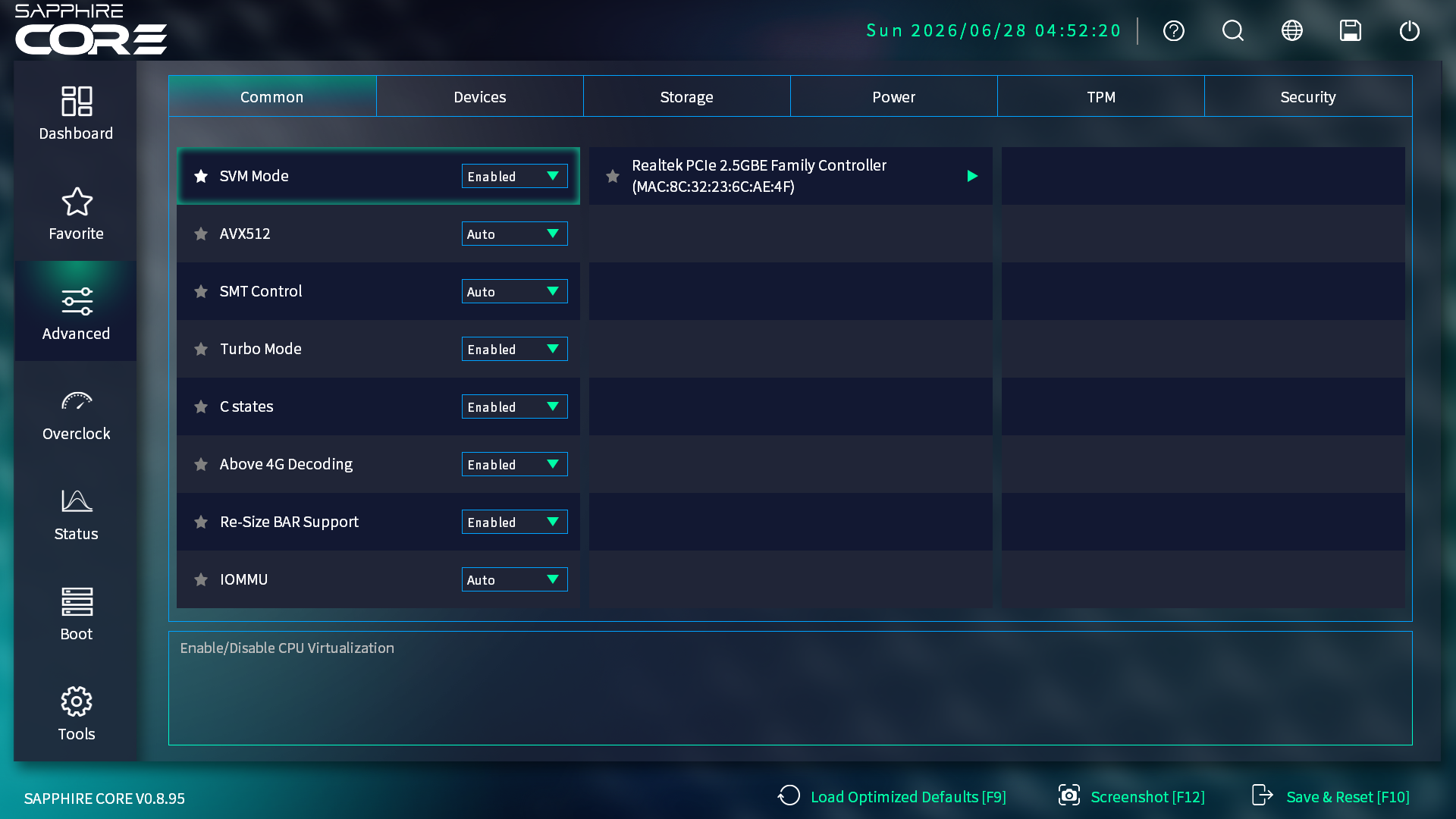

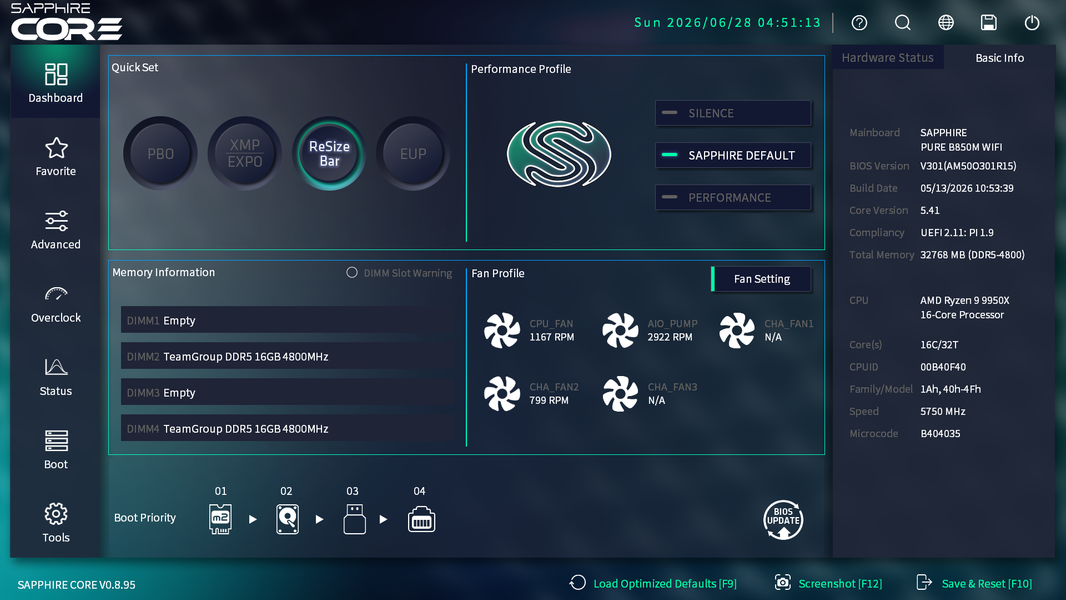

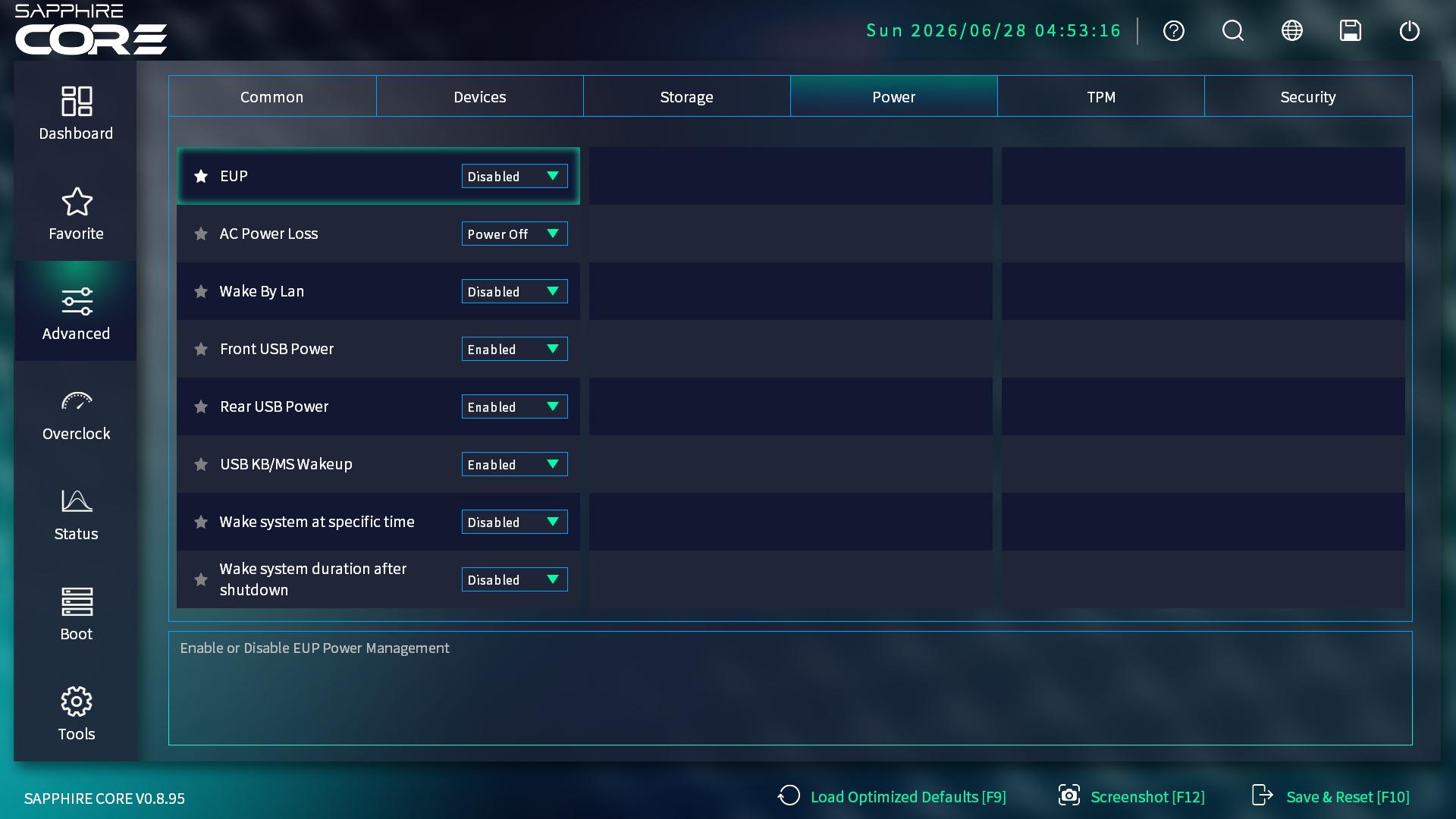

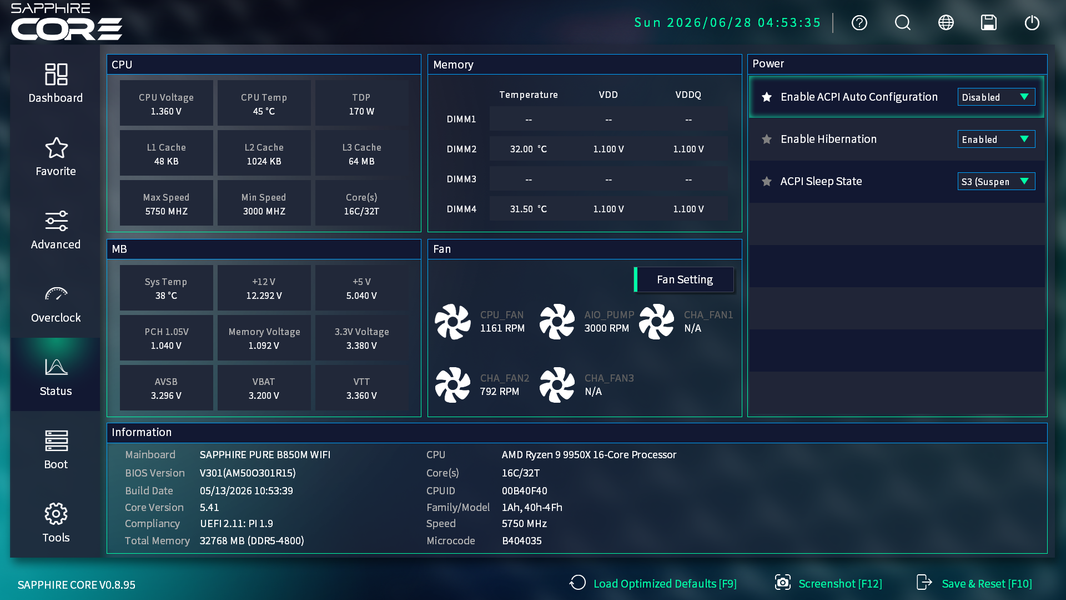

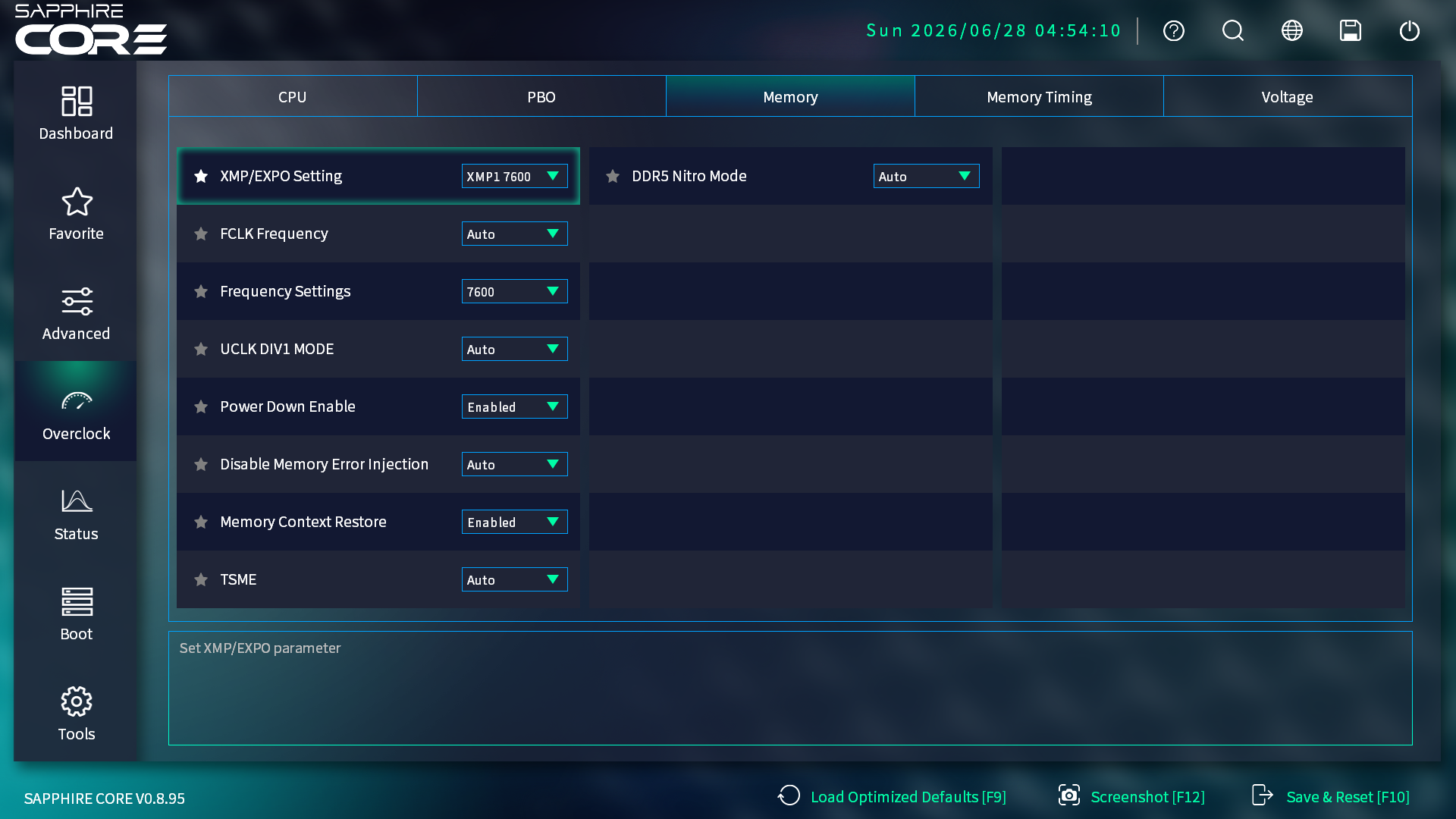

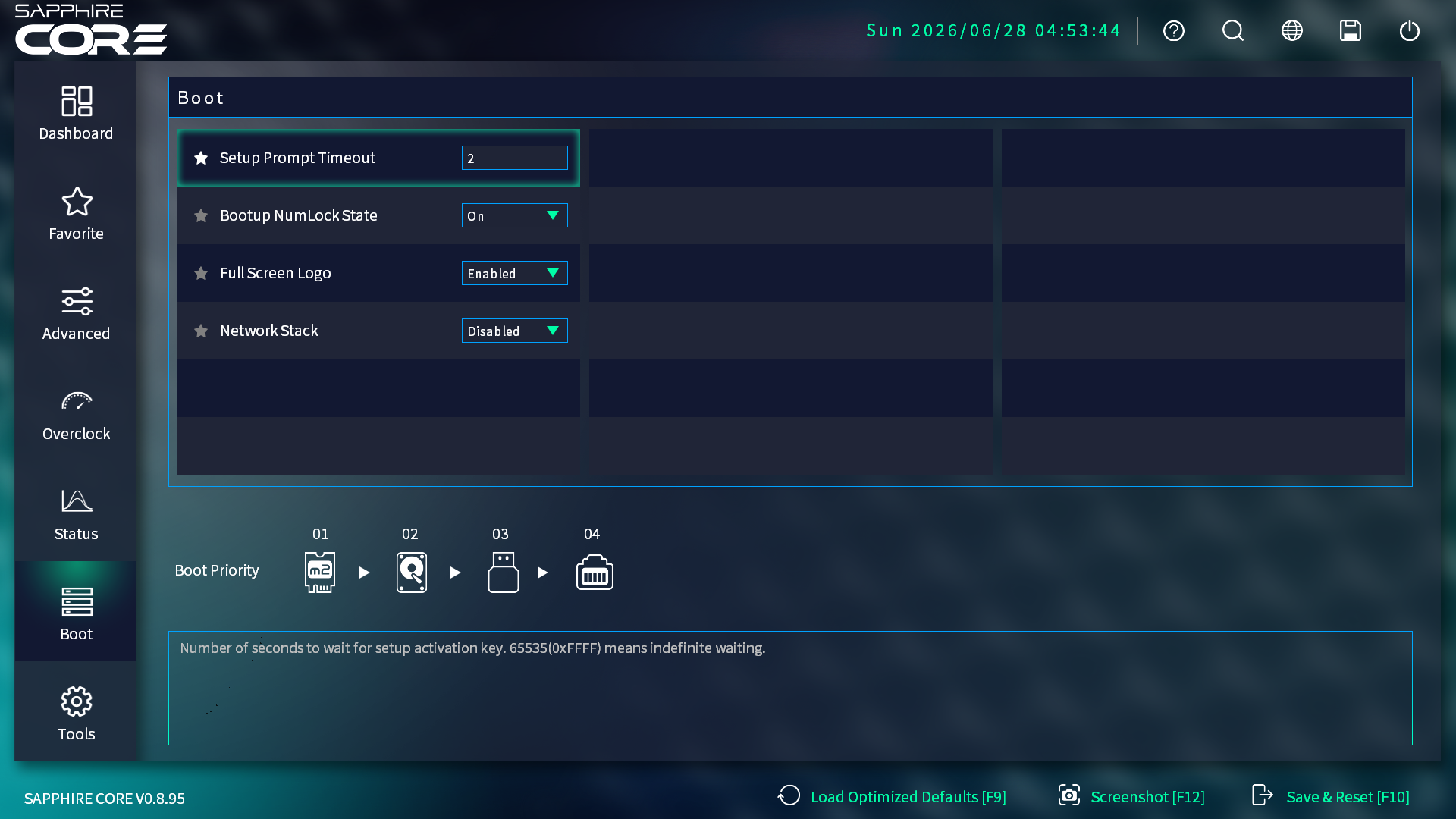

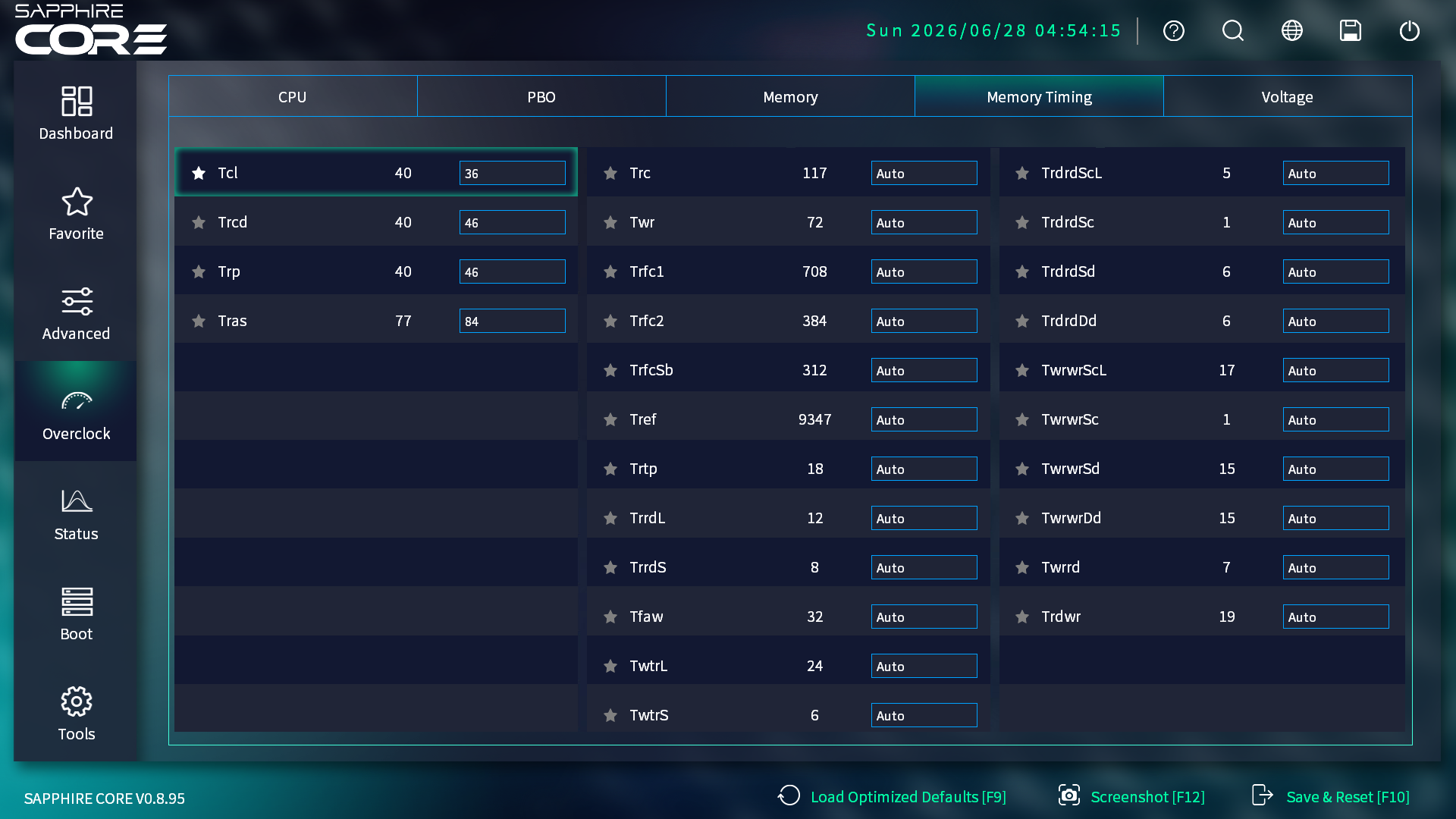

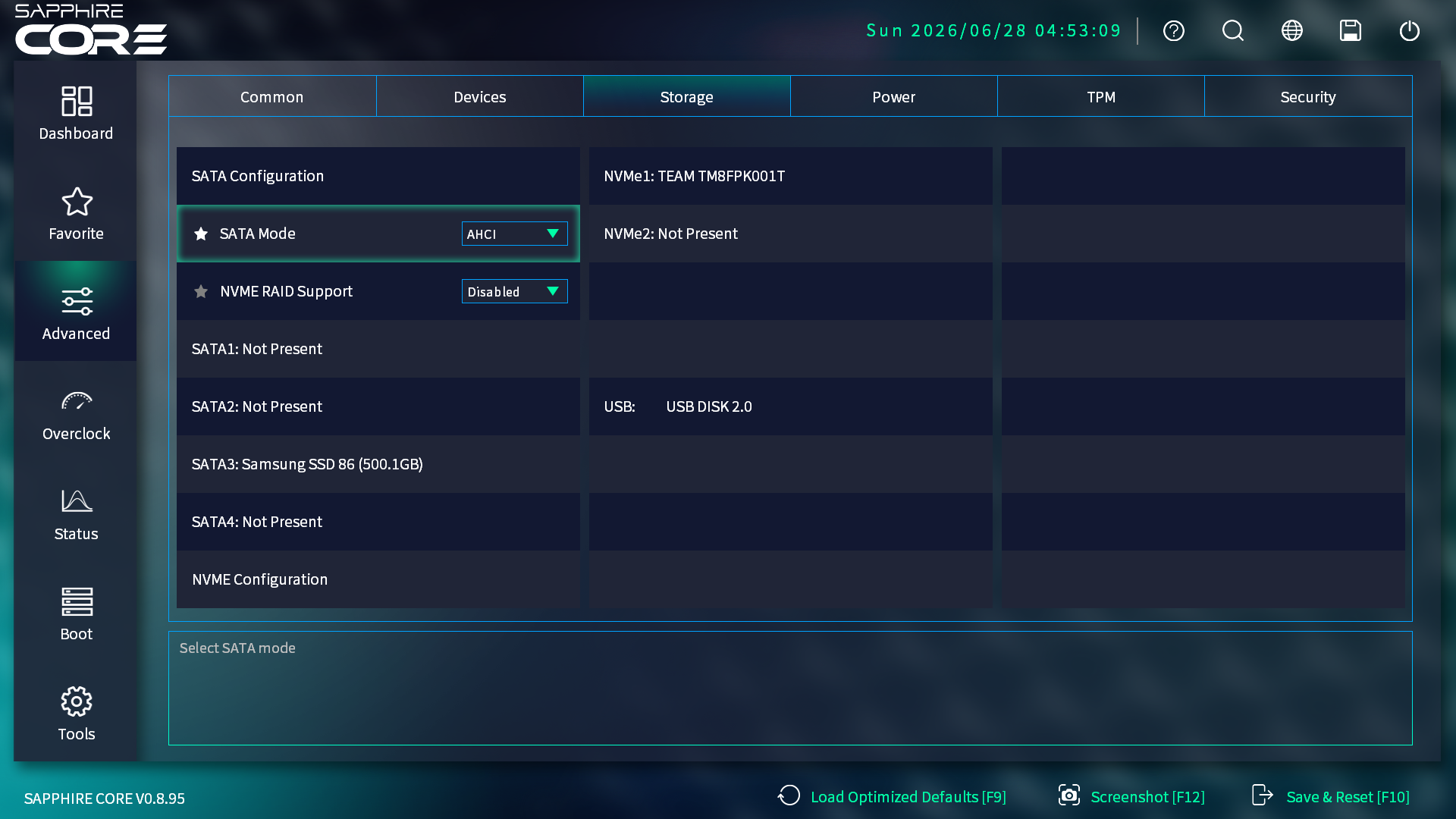

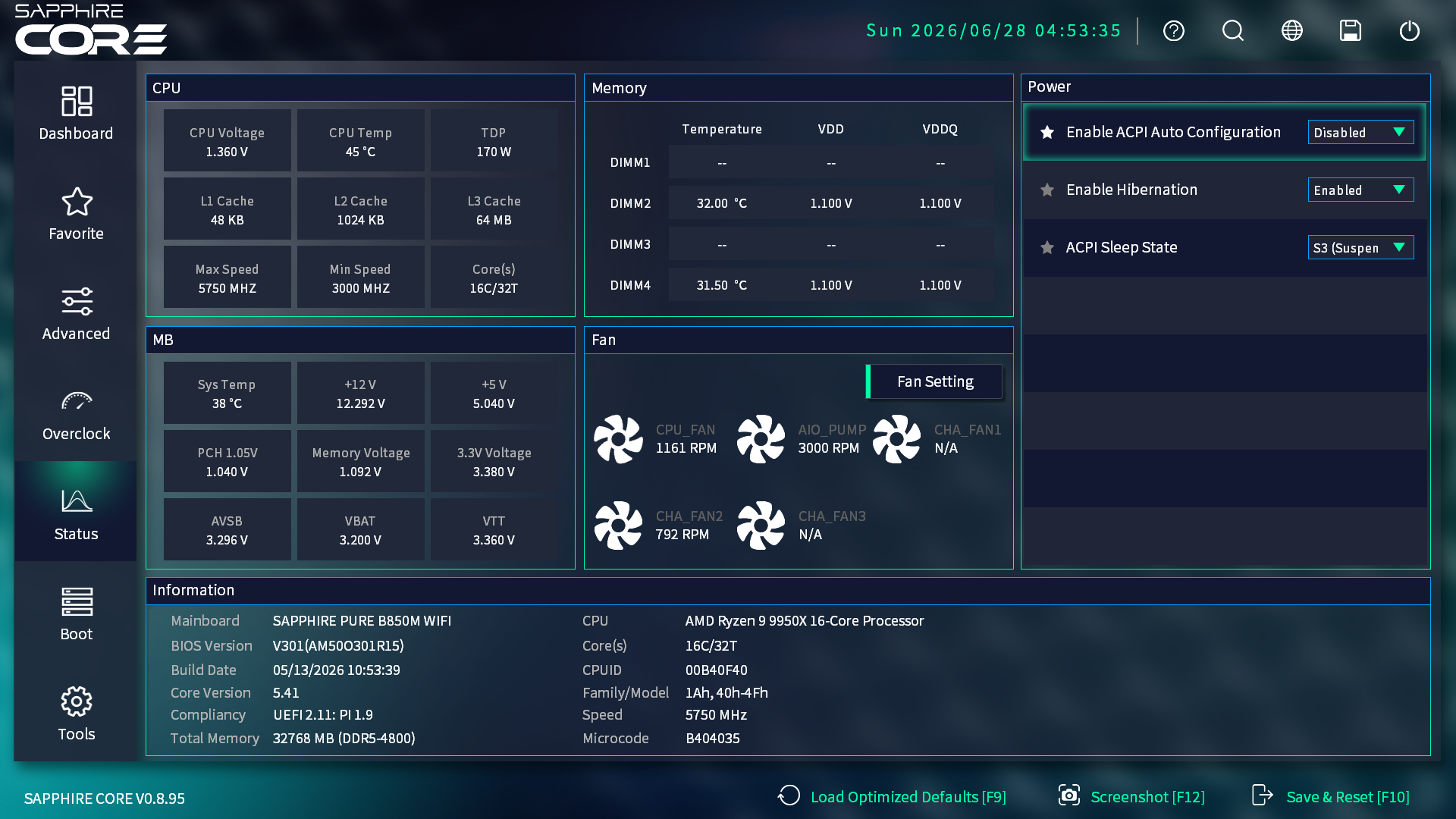

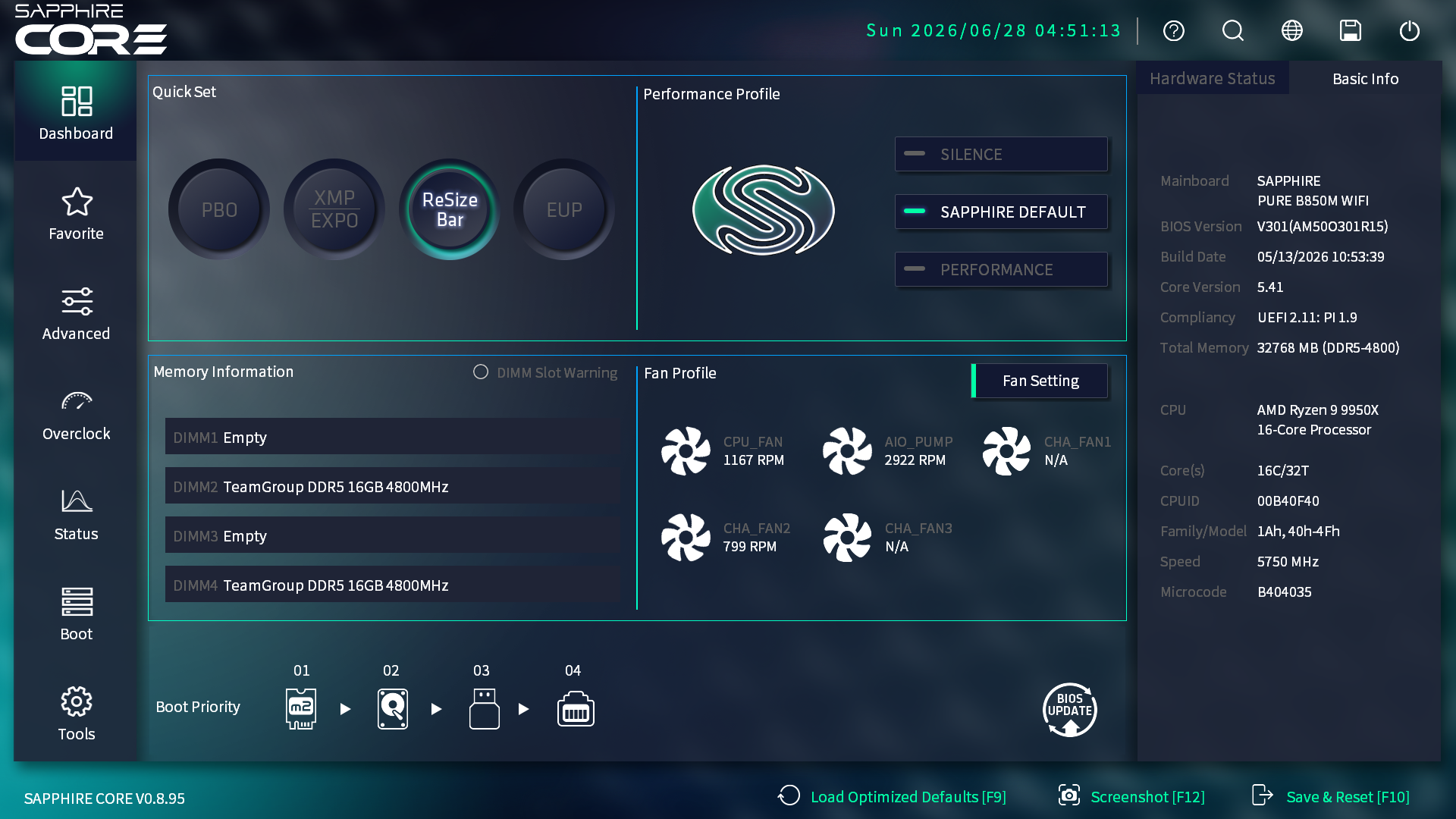

Настройки BIOS
Работоспособность

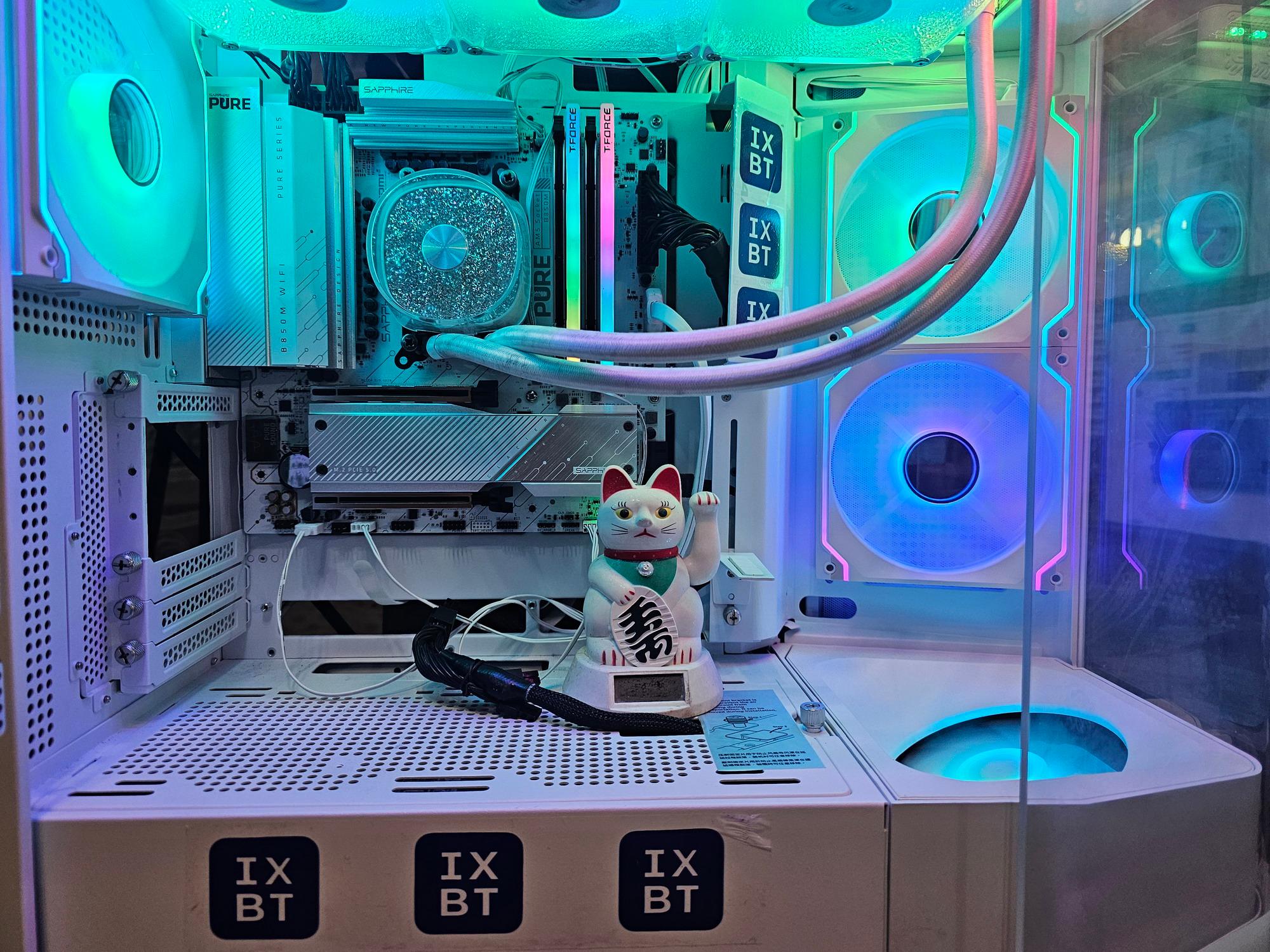

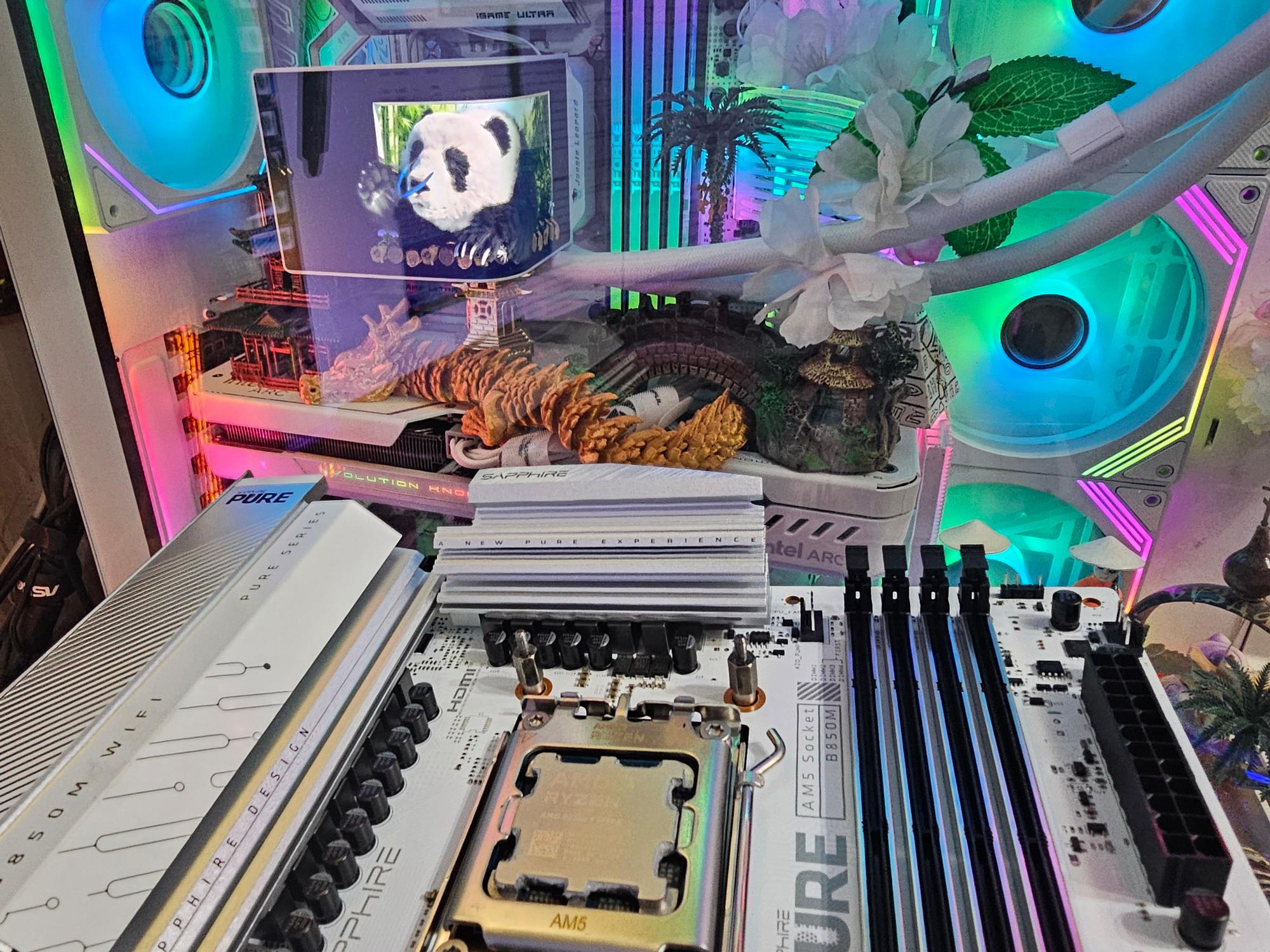

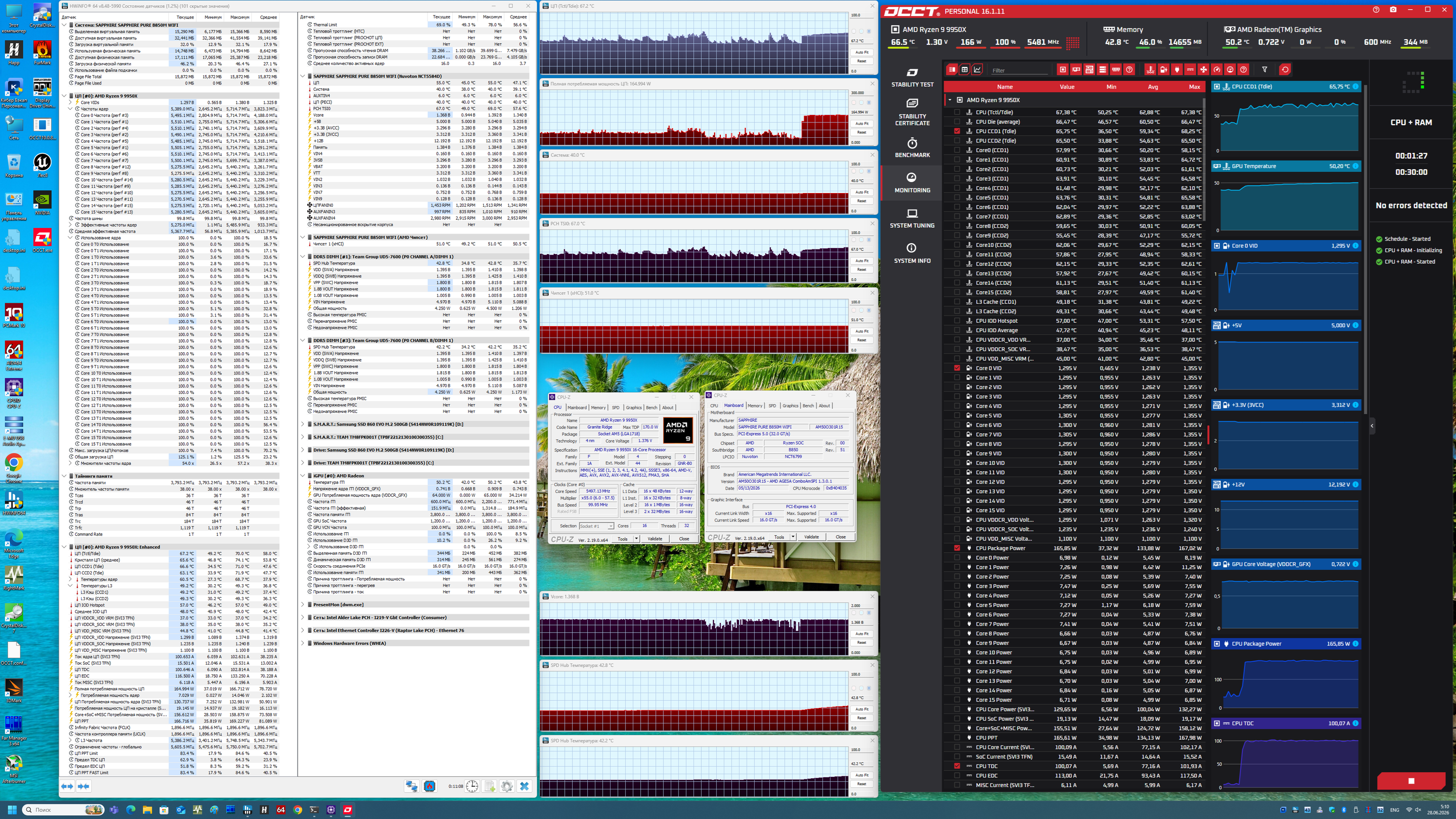

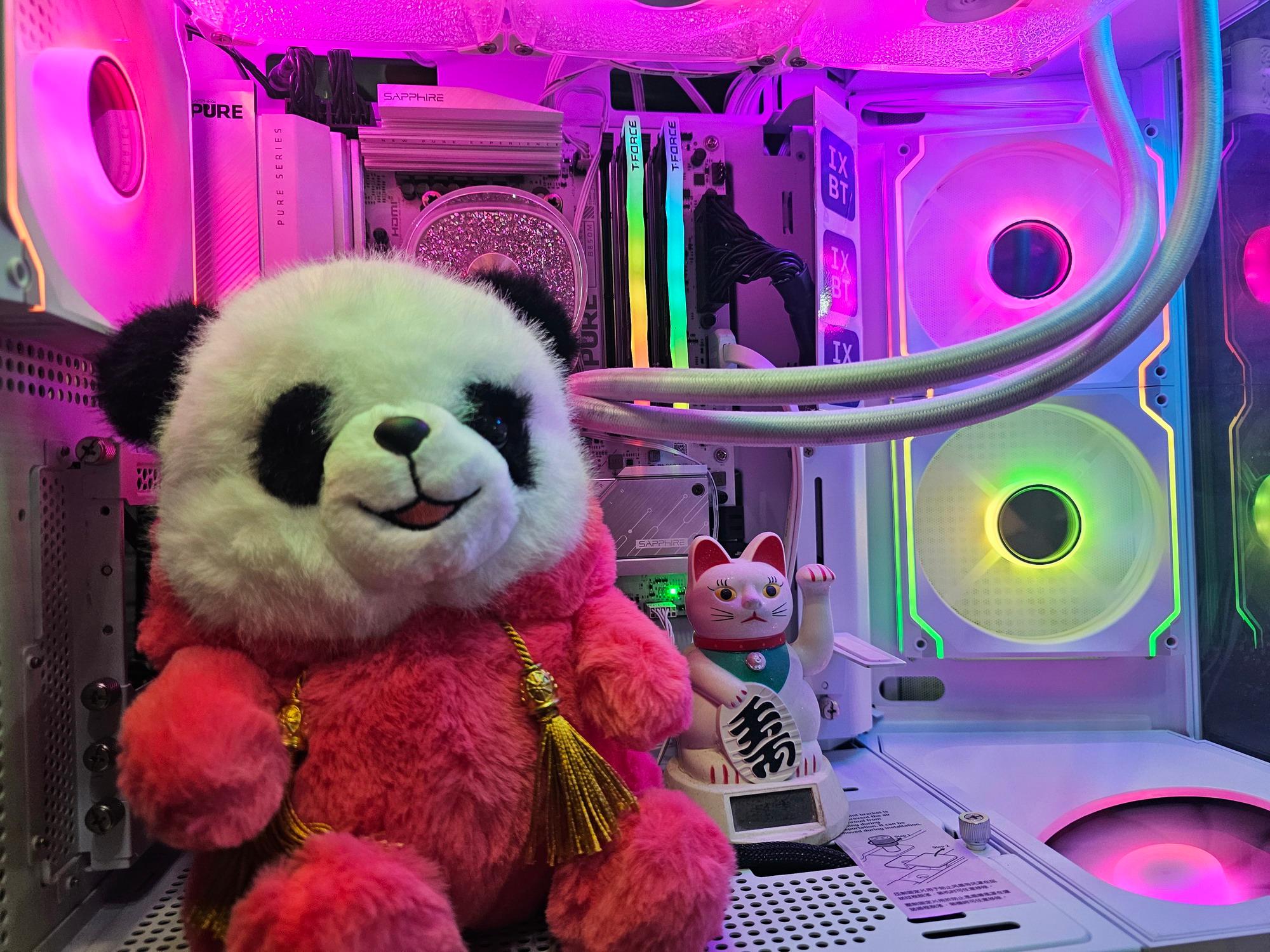

Запускаем все в режиме по умолчанию (настройки BIOS – Sapphire default). Затем нагружаем тестами от OCCT.
Учитывая хорошую систему питания матплаты и с учетом стрессовой нагрузки авторазгон процессора сработал на уровне 5,4 – 5,7 ГГц по ядрам. Его максимальный нагрев был ниже 70 градусов, а максимум потребления не превышал 167 Вт. При этом стоит отметить, что во всех этих испытаниях мы не получили никаких нареканий на работу сопутствующих блоков, никаких перегревов или странных явлений не было.
Выводы
Sapphire Pure B850M WiFi — относительно недорогая (от 15 тысяч рублей) материнская плата на чипсете среднего уровня для платформы AMD AM5, предназначенная для небольших системных блоков (выполнена в форм-факторе microATX).
У нее 13 портов USB разных видов, включая 4 USB 3.2 Gen2 (в виде портов Type-A и Type-C) и 3 USB 3.2 Gen1 (внутренние и Type-C). Также плата предлагает слот PCIe х16, получающий от процессора 16 линий PCIe 5.0, и второй «длинный» слот PCIe x16 (с четырьмя линиями PCIe 4.0), подключенный к чипсету. Для SSD есть два слота M.2, оба подключены к процессору линиями PCIe 5.0/4.0.
В арсенале платы также есть 4 порта SATA и 5 разъемов для вентиляторов. Система питания процессора хорошая, способная обеспечить работу даже топовых процессоров с разблокированным множителем с приличным запасом на разгон. Плата имеет адекватную систему охлаждения, слоты M.2 снабжены общим радиатором. Сетевые возможности включают проводной контроллер 2,5 Гбит/с и беспроводной Wi-Fi 6 + Bluetooth 5.2. В числе плюсов платы можно упомянуть возможности для подключения дополнительных RGB-устройств.
