Обзор материнской платы ASRock X570 Phantom Gaming X на чипсете AMD X570

Мы продолжаем изучать системные платы, основанные на относительно новом AMD X570 (ну до выхода следующего за ним чипсета он будет если уж не новым, так последним). В нашем тестлабе уже побывали и топовые материнки, и продукты среднего класса, но базируемые все на том же X570.

Не так давно на рассмотрении была материнская плата той же компании ASRock из топового сегмента — семейства Taichi (хотя у ASRock все продукты топового сегмента имеют стоимость практически как у Asus, но из среднебюджетного. :), сегодня мы изучим ее ближайшую «сестру», даже можно сказать, клон.. Но из семейства игровых материнских плат — Phantom Gaming. А вот посмотрите сами на GIF-анимацию ниже и поймете, что отличий между X570 Taichi и X570 Phantom Gaming X столь же мало, как и.. скажем, между Z390 Taichi и Z390 Phantom Gaming 9 (что ранее мы уже исследовали), то есть разница очень мала.

Визуально в глаза бросается лишь наличие второго сетевого контроллера Phantom Gaming X

Однако все же следует изучить продукт столь же внимательно, как мы делали и с X570 Taichi, потому что за видимой схожестью можно найти и какие-то скрытые функциональные отличия. Хотя, как мне уже кажется, если они и есть, то только в BIOS, поскольку плата — игровая, ну значит, возможно, что по оверклокингу что-то будет добавлено. Короче, изучаем продукт, который, если не считать ASRock X570 Aqua, на сегодня самый флагманский у этой компании, раз X570 Taichi Ultimate так и не вышел.

Как известно, AMD X570 был создан для поддержки нового семейства процессоров AMD Ryzen 3000 (на основе архитектуры Zen2), и который наверно первый за последние годы такой горячий, которому нужно или обширное пассивное охлаждение (покрывающее как панцирем всю плату), или охлаждение с вентилятором. При этом Х570 является важной составляющей нового тандема процессор-чипсет от американского чипмейкера, стремительно захватывающего рынок ПК в последние 2 года. Несмотря на то, что сам по себе AMD X570 отнесен к премиальному сегменту (то есть материнские платы на нем не могут быть дешевыми по определению), все производители материнских плат активно выпускают продукты на этом чипсете разных ценовых диапазонов.

Если в случае Taichi был смысл рассуждать о таком замысловатом названии, то Phantom Gaming, как название серии, сам за себя говорит. ASRock X570 Phantom Gaming X, имея примерную цену в 22 500 рублей (на момент написания материала), с одной стороны, имеет все шансы потеснить более именитых и более дорогих конкурентов, но с другой стороны, даже такая цена явно вызывает вопросы: а что же такого сейчас дорогого в подобных материнских платах, что они имеют такие высокие цены?

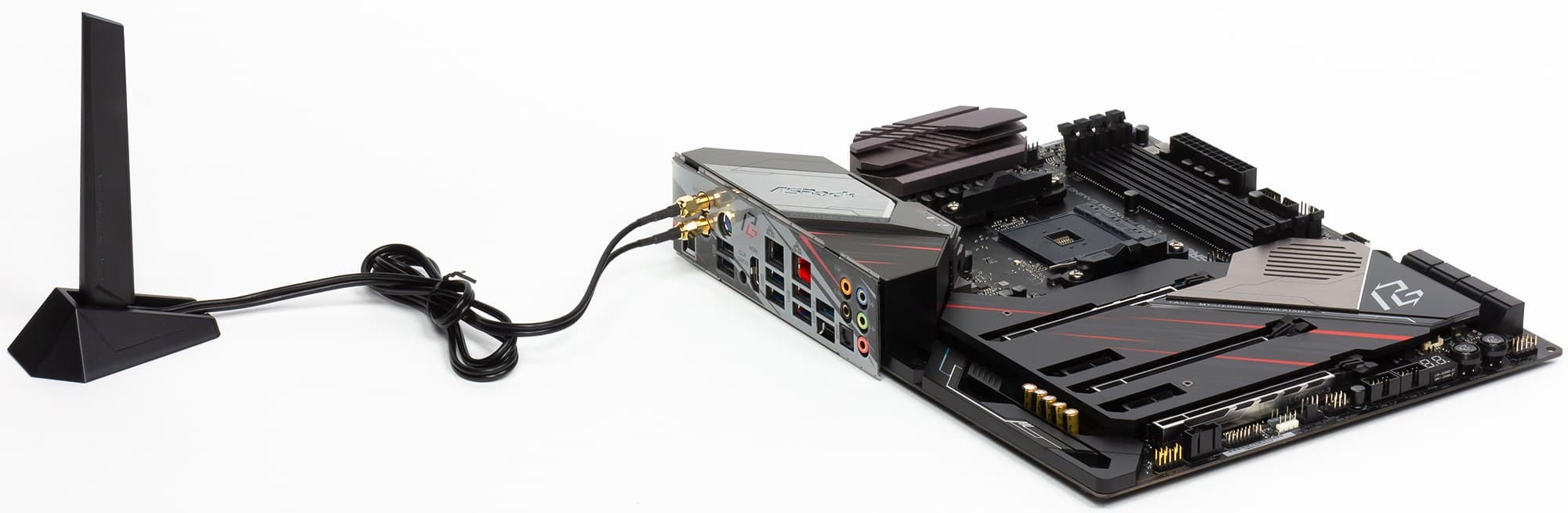

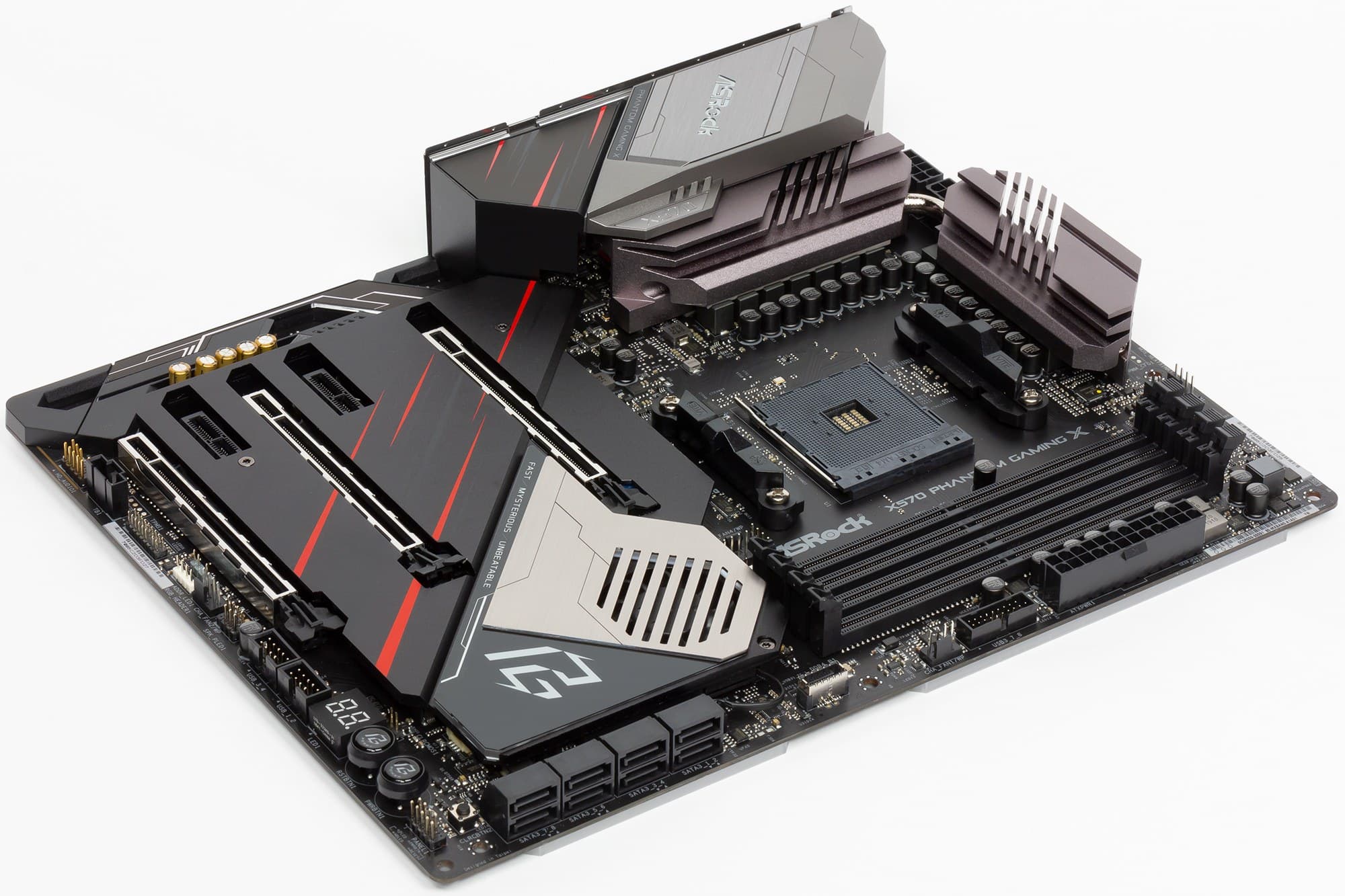

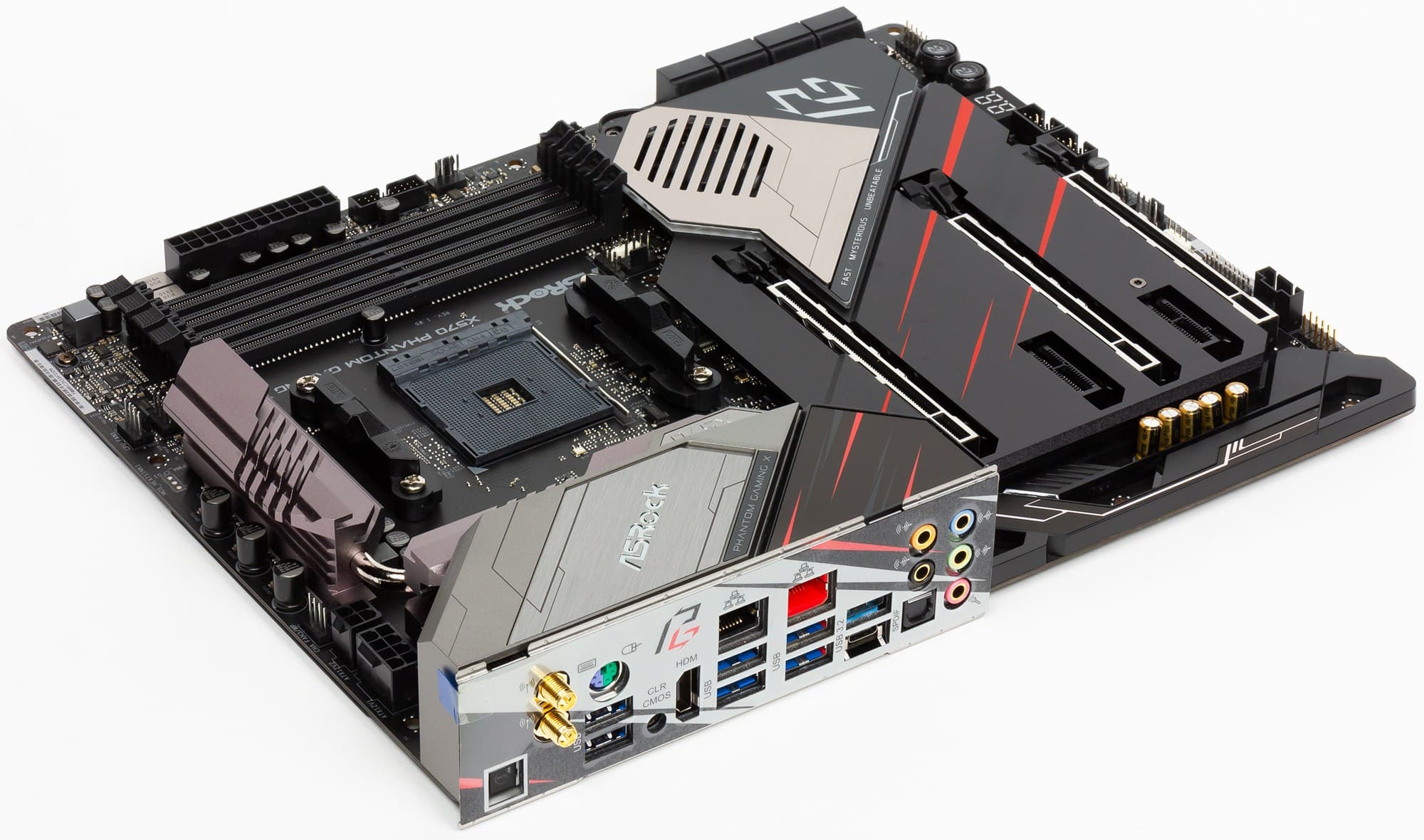

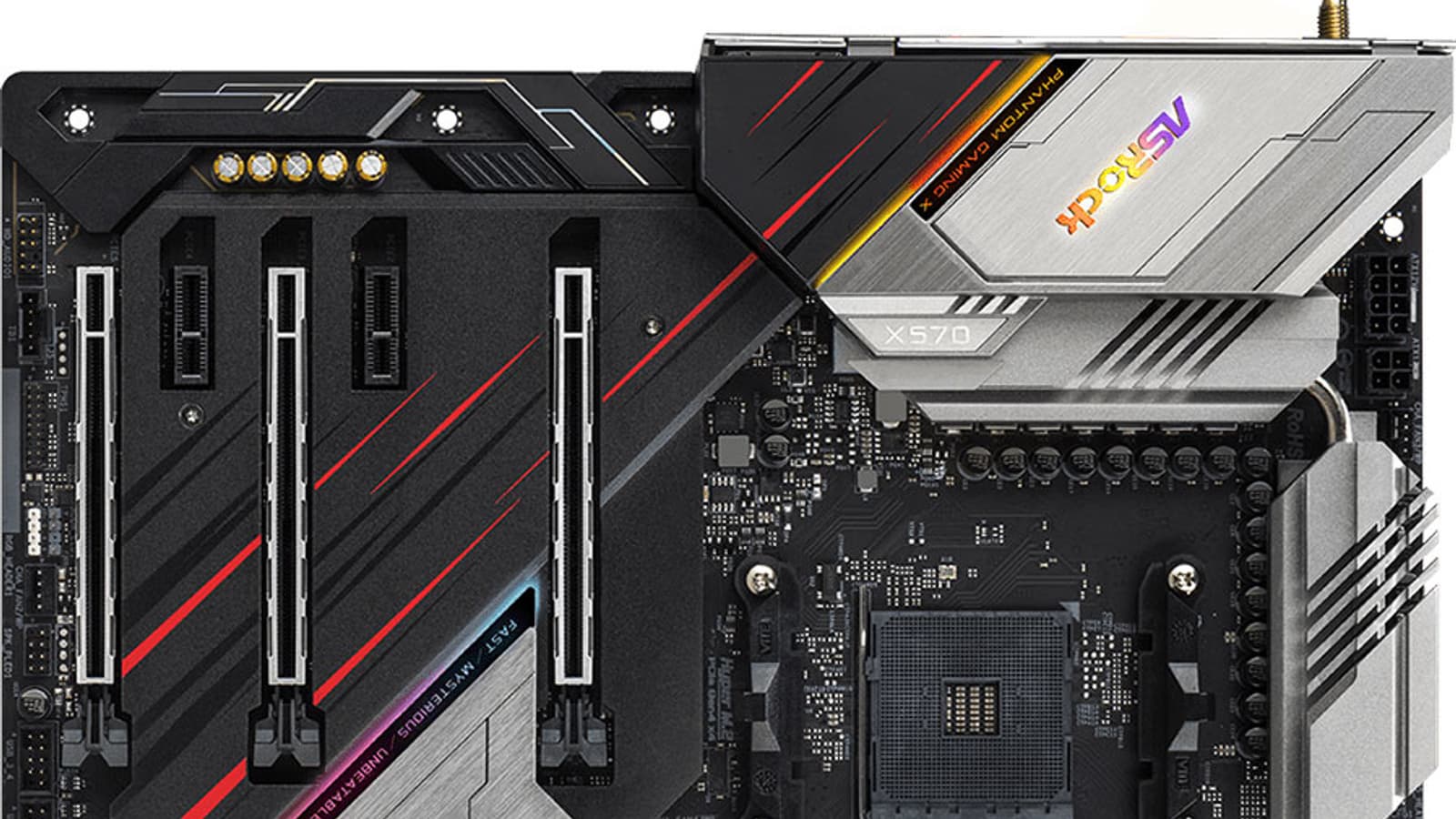

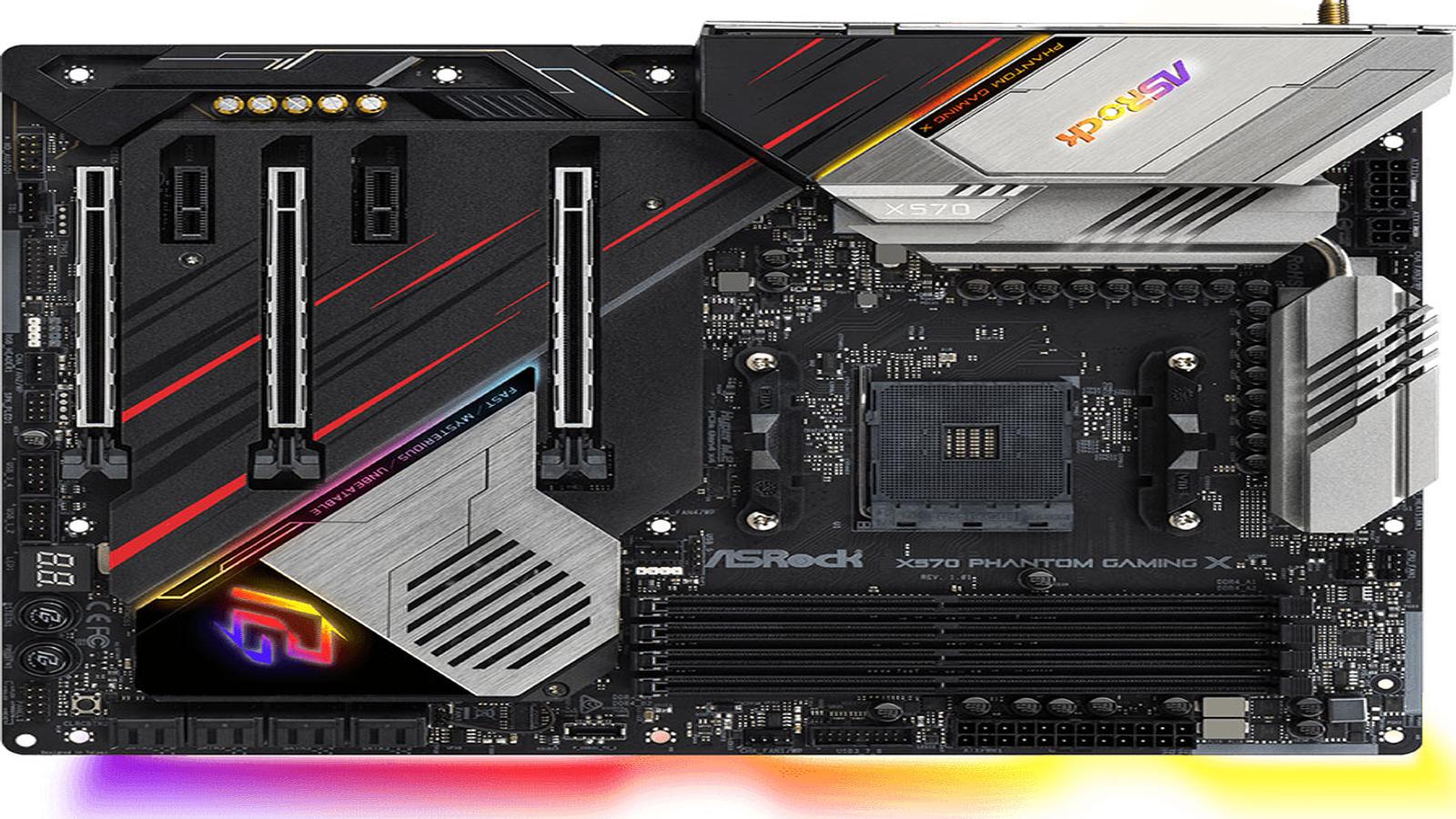

Ответ, возможно будет найден по ходу обзора... А пока вот и сам ASRock X570 Phantom Gaming X.

ASRock X570 Phantom Gaming X поставляется в большой коробке с ручкой для переноски.

Внутри коробки есть три отсека: для самой материнской платы, для документации и для остального комплекта.

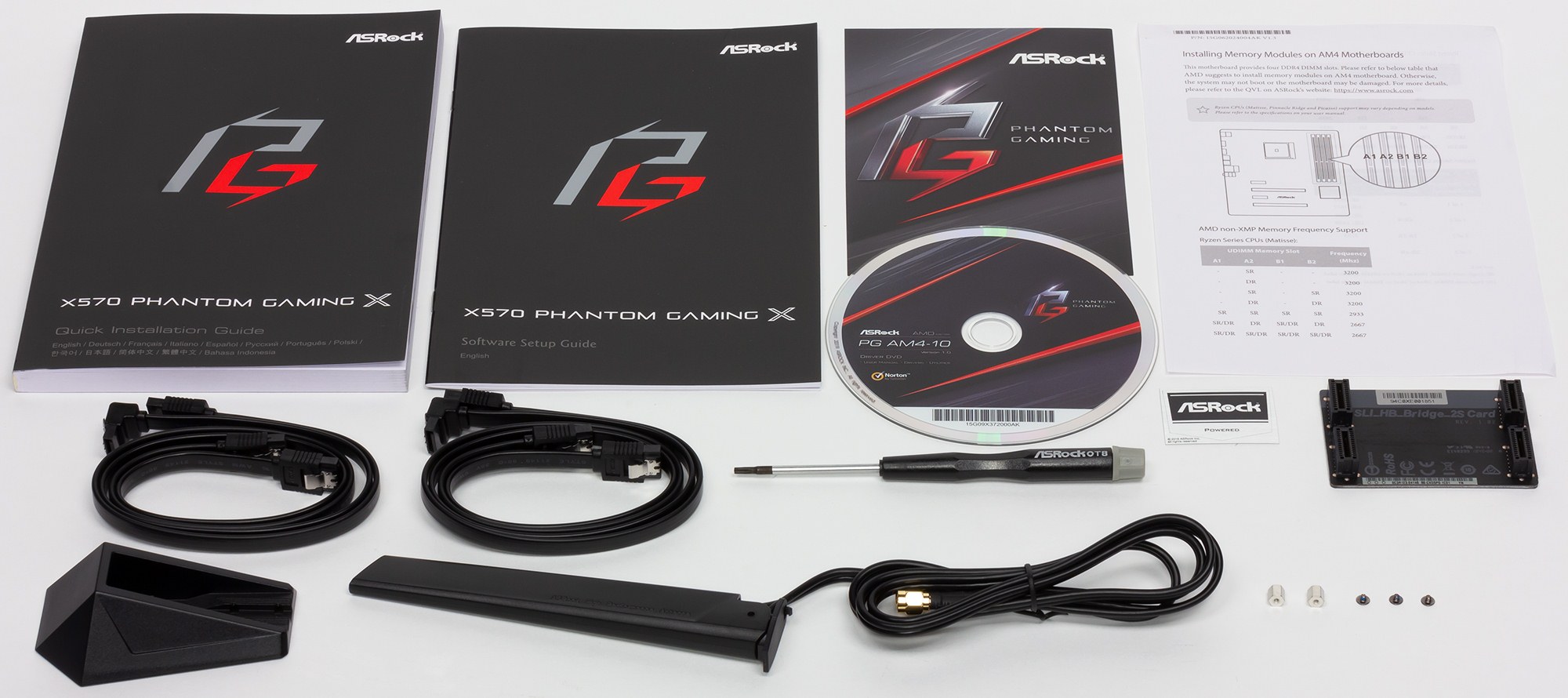

В комплекте поставки, кроме традиционных элементов типа руководства пользователя и кабелей SATA (что уже много лет является обязательным набором ко всем материнкам), есть выносная антенна с подставкой для беспроводных соединений, винтики для монтажа модулей M.2, фирменная отвертка Torx для радиаторов M.2, носитель типа CD, бонусные стикеры, мост Nvidia SLI (старого образца).

Стоит отметить, что «заглушка» на заднюю панель с разъемами уже смонтирована на самой плате. Фирменное ПО поставляется на CD (хотя сейчас уже все меньше встречается ПК с оптическими драйвами). Впрочем все равно программное обеспечение за время путешествия платы к покупателю устаревает, так что придется его обновлять с сайта производителя сразу после покупки.

отвертка для снятия радиаторов M.2

Форм-фактор

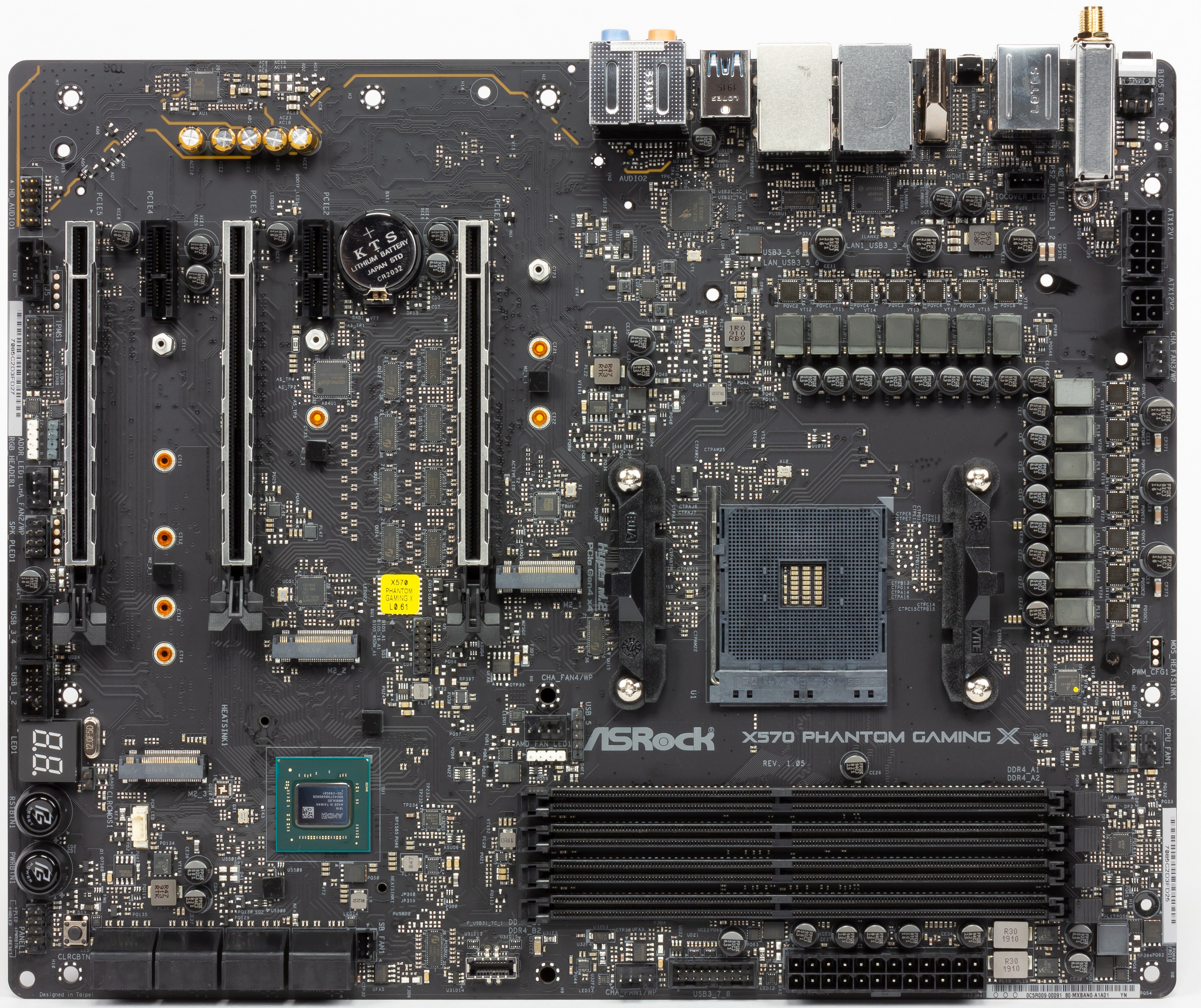

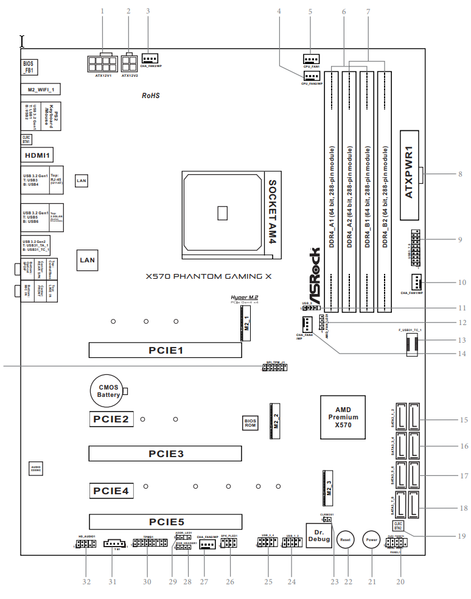

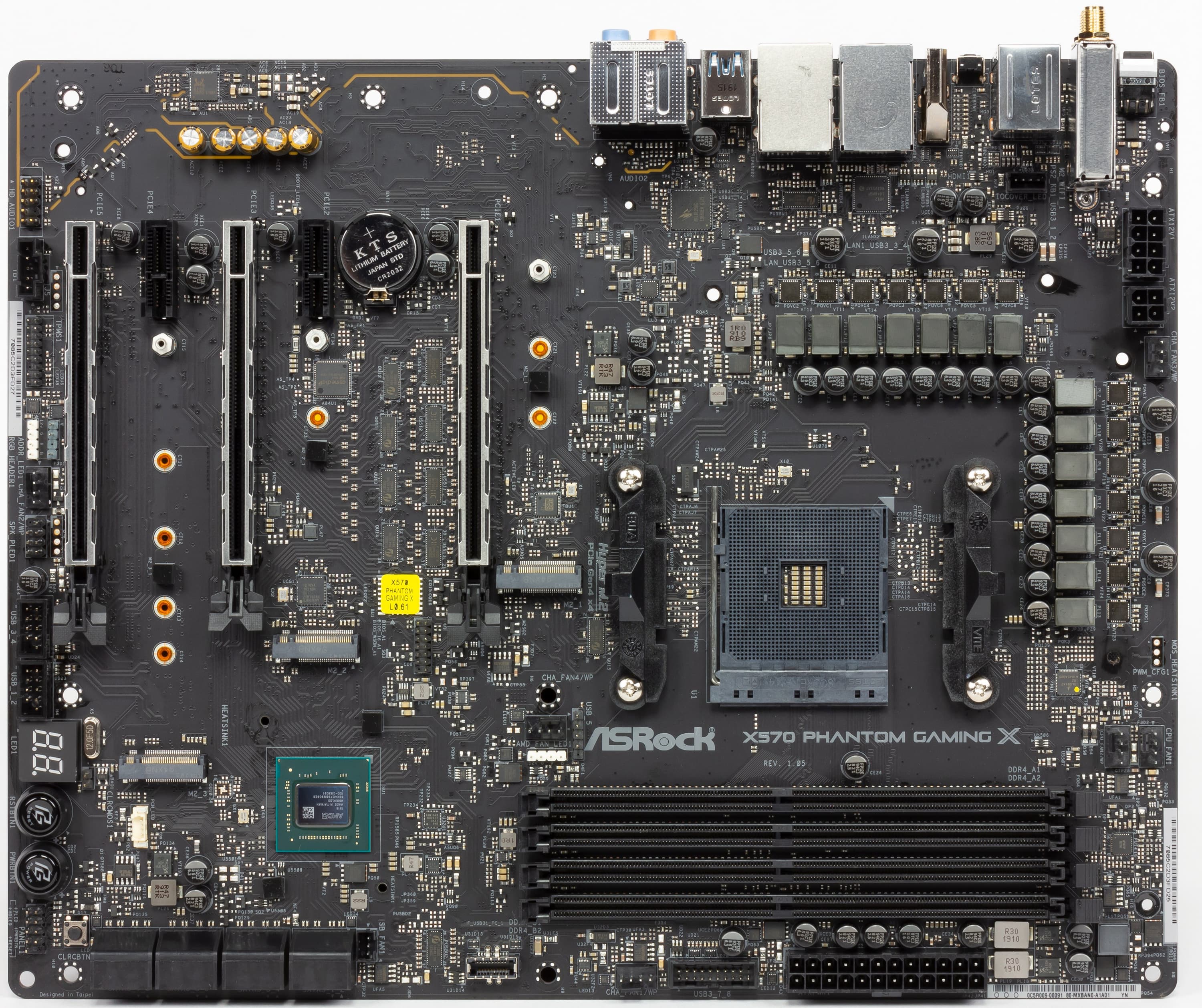

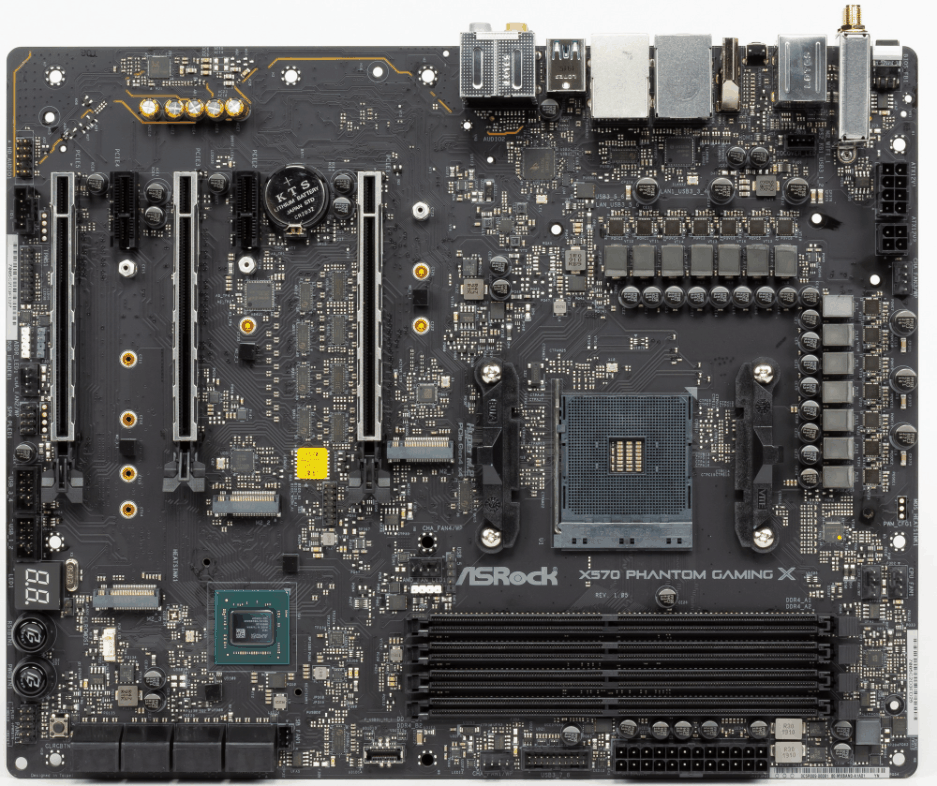

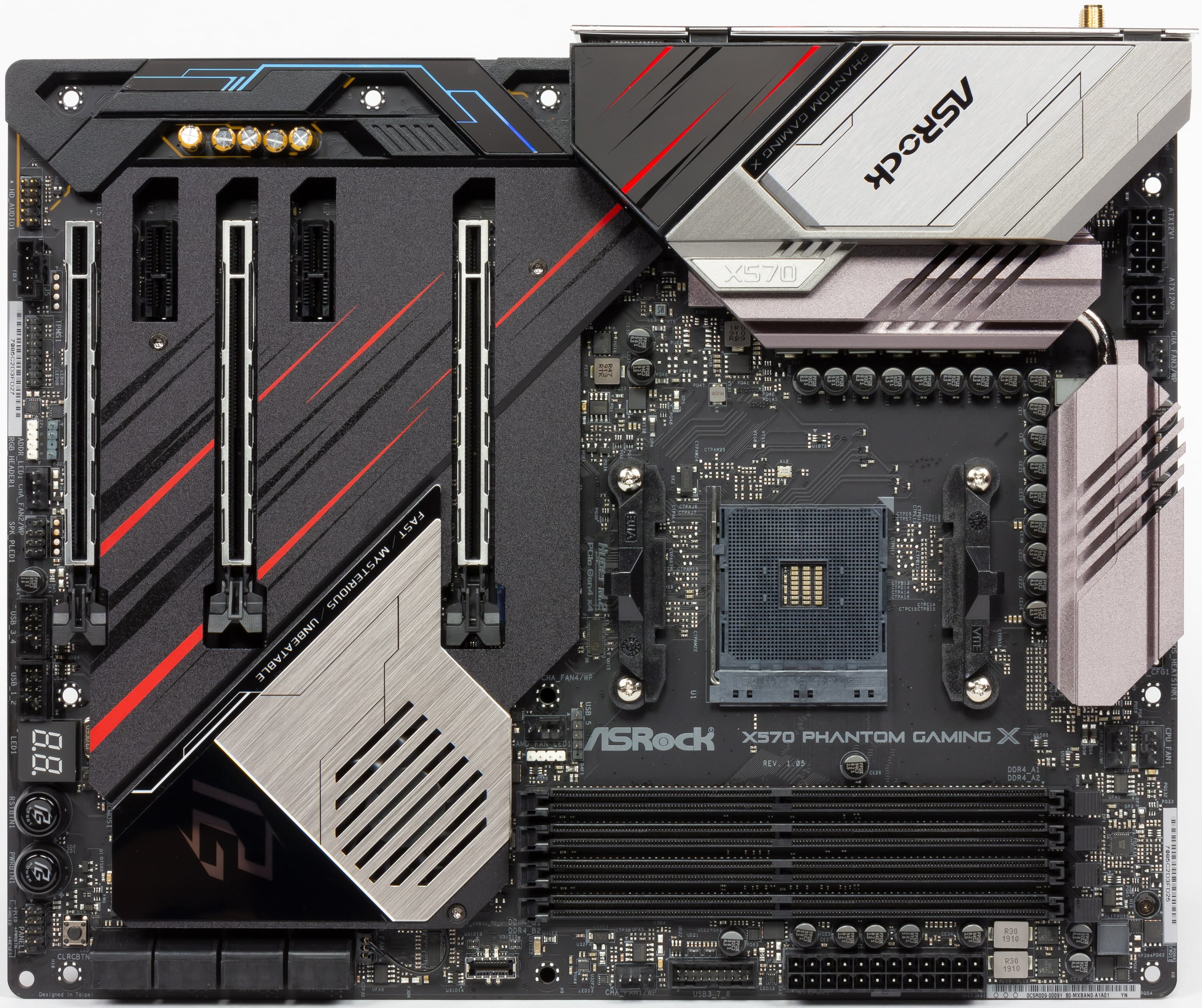

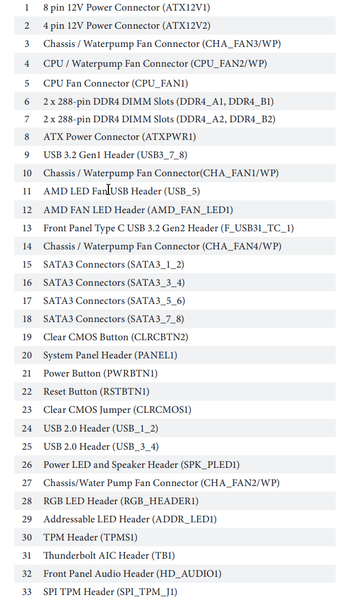

Материнская плата ASRock X570 Phantom Gaming X выполнена в форм-факторе ATX, имеет размеры 305×244 мм и 10 монтажных отверстий для установки в корпус.

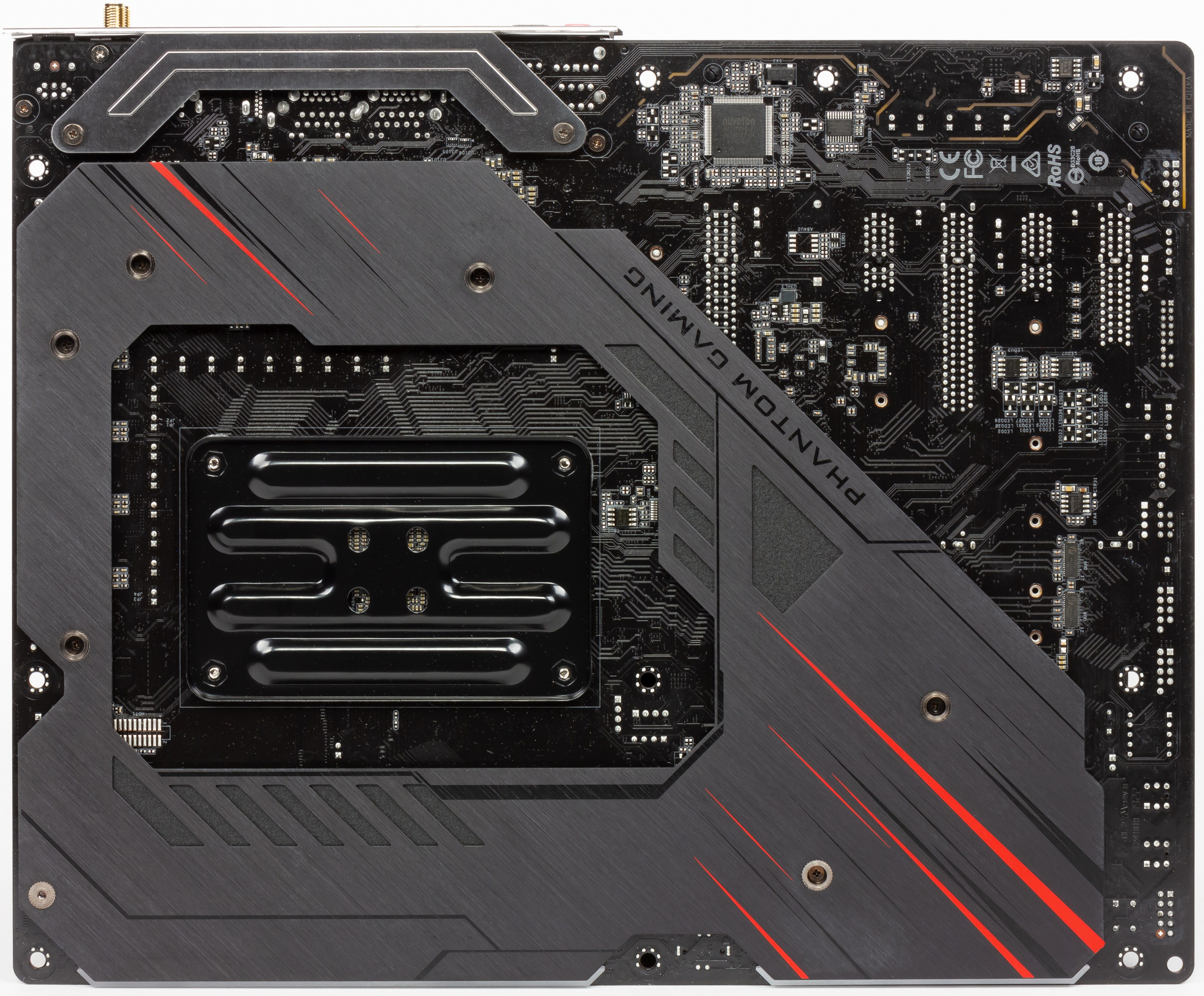

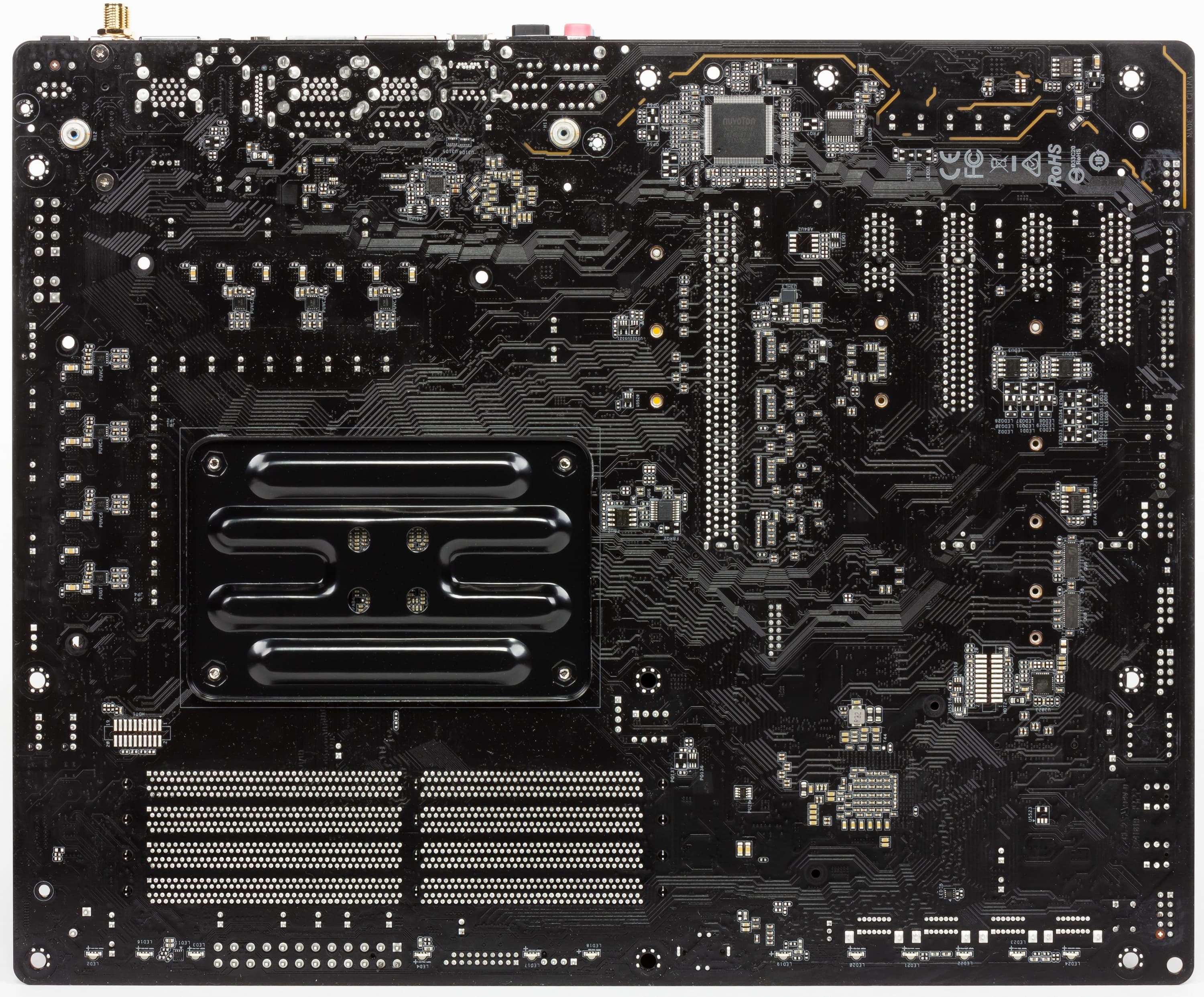

На оборотной стороне размещено несколько контроллеров и присутствует мелкая логика типа удвоителей фаз питания. Обработан текстолит хорошо: во всех точках пайки острые концы срезаны. С той же стороны установлена пластина из алюминия с нанокарбоновым покрытием для предотвращения замыкания электроконтактов на PCB. Пластина не участвует в теплоотводе от задней стороны PCB, а лишь обеспечивает жесткость материнской платы, ну и на ней размещен рассеиватель подсветки с оборотной стороны матплаты.

И вот тут снова следует обратить внимание на один нюанс. Еще в обзоре по Gigabyte Z390 Aorus Xtreme я писал, что такого рода пластины могут мешать монтажу платы в некоторые корпуса. Если посмотреть на снимок выше через один и обратить внимание на левый нижний угол, то можно увидеть, что крепежные отверстия находятся очень близко от края защитной пластины, и это может не дать плате ровно «лечь» в том случае, если в корпусе используются выпресcованные возвышения (они имеют большую ширину), а не всем хорошо известные латунные вставки для установки на них материнских плат.

Технические характеристики

Традиционная таблица с перечнем функциональных особенностей.

Поддерживаемые процессоры AMD Ryzen 2-го и 3-го поколений

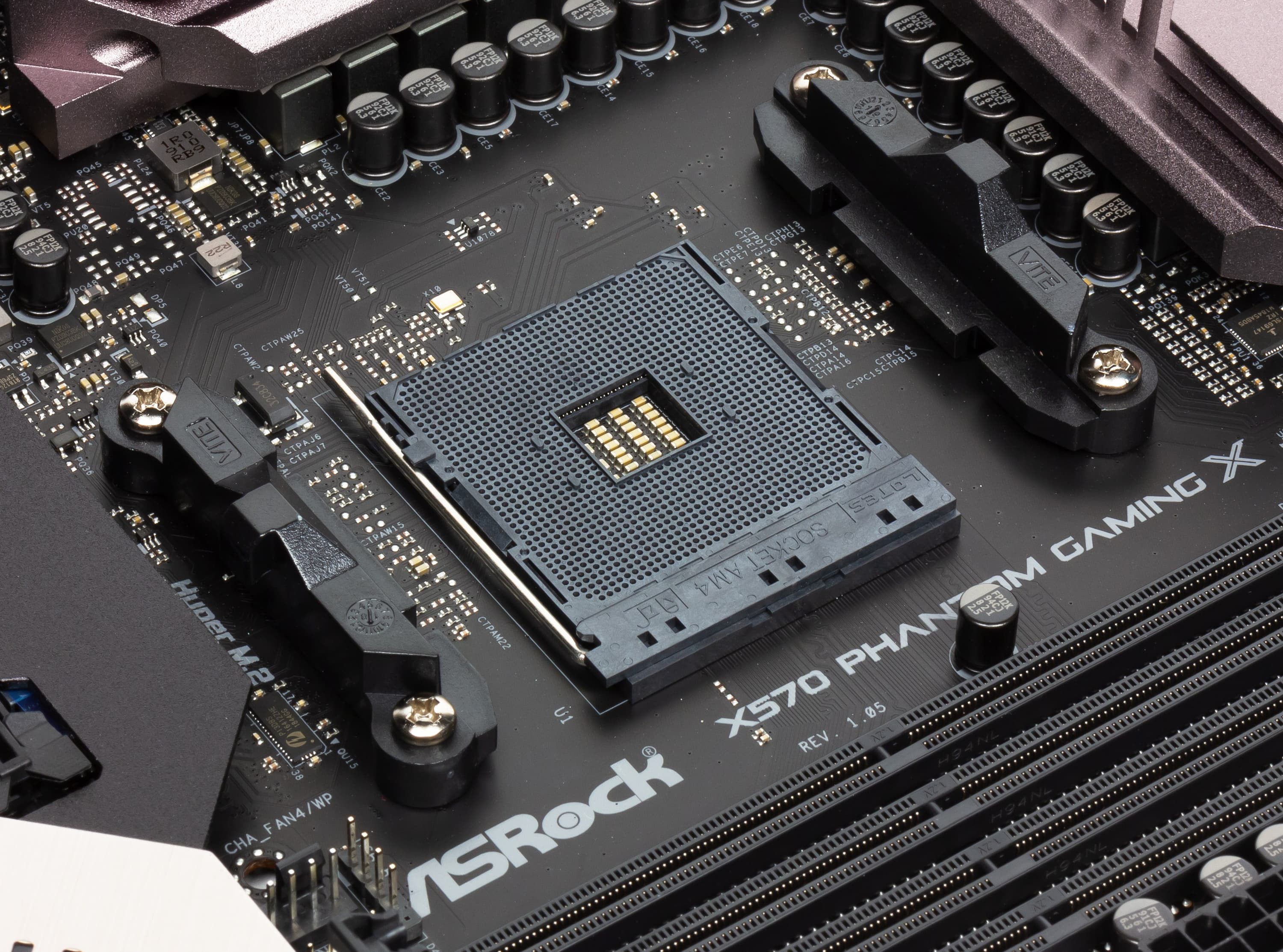

Процессорный разъем AM4
Чипсет AMD X570
Память 4 × DDR4, до 128 ГБ, до DDR4-4600, два канала
Аудиоподсистема 1 × Realtek ALC1220 (7.1)
Сетевые контроллеры 1 × Intel WGI211AT (Ethernet 1 Гбит/с)
1 × Realtek RTL8125 (Ethernet 2,5 Гбит/с)
1 × Intel Dual Band Wireless AX200NGW/CNVi (Wi-Fi 6: 802.11a/b/g/n/ac/ax (2,4/5 ГГц) + Bluetooth 5.0)
Слоты расширения 3 × PCI Express 4.0/3.0 x16 (режимы x16, x8+x8 (SLI/CrossFire), x8+x8+x4 (CrossFire))
2 × PCI Express 4.0/3.0 x1
Разъемы для накопителей 8 × SATA 6 Гбит/с (X570)
1 × M.2 (X570, PCI-E 4.0/3.0 x4/SATA 6 Гбит/с для устройств формата 2230/2242/2260/2280/22110)
1 × M.2 (X570, PCI-E 4.0/3.0 x4 для устройств формата 2260/2280)
1 × M.2 (CPU, PCI-E 4.0/3.0 x4/SATA 6 Гбит/с для устройств формата 2242/2260/2280)
USB-порты 2 × USB 3.2 Gen2: 1 порт Type-A (голубой) + 1 порт Type-C на задней панели (X570)
6 × USB 3.2 Gen1: 4 порта Type-A (синие) на задней панели и 1 внутренний разъем на 2 порта (X570)
5 × USB 2.0: 2 внутренних разъема, каждый на 2 порта (GL850G) + 1 внутренний разъем на 1 порт (X570)
1 × USB 3.2 Gen2: 1 внутренний порт Type-C (CPU)
2 × USB 3.2 Gen1: 2 порта Type-A (синие) на задней панели (CPU)
Разъемы на задней панели 1 × USB 3.2 Gen2 (Type-C)
1 × USB 3.2 Gen2 (Type-A)
6 × USB 3.2 Gen1 (Type-A)
1 × HDMI 1.4
2 × RJ-45
5 аудиоразъемов типа миниджек
1 × S/PDIF (оптический, выход)
2 антенных разъема
кнопка сброса CMOS
кнопка перепрошивки BIOS — FlashBack
Прочие внутренние элементы 24-контактный разъем питания ATX
1 8-контактный разъема питания ATX12V
1 4-контактный разъема питания ATX12V
1 слот M.2 (E-key), занят адаптером беспроводных сетей
1 разъем для подключения порта USB 3.2 Gen2 Type-C
1 разъем для подключения 2 портов USB 3.2 Gen1
3 разъема для подключения 5 портов USB 2.0
6 разъемов для подключения 4-контактных вентиляторов (поддержка помп ЖСО)
2 разъема для подключения неадресуемой RGB-ленты
1 разъем для подключения адресуемой ARGB-ленты
1 разъем аудио для передней панели корпуса
2 разъема TPM/SPI TPM
2 разъема для подключения управления с передней панели корпуса
1 кнопка включения питания (Power)
1 кнопка перезагрузки (Reset)
1 кнопка для сброса CMOS
2 переключателя режимов BIOS
точки для измерения напряжений
Форм-фактор ATX (305×244 мм)
Розничные предложения

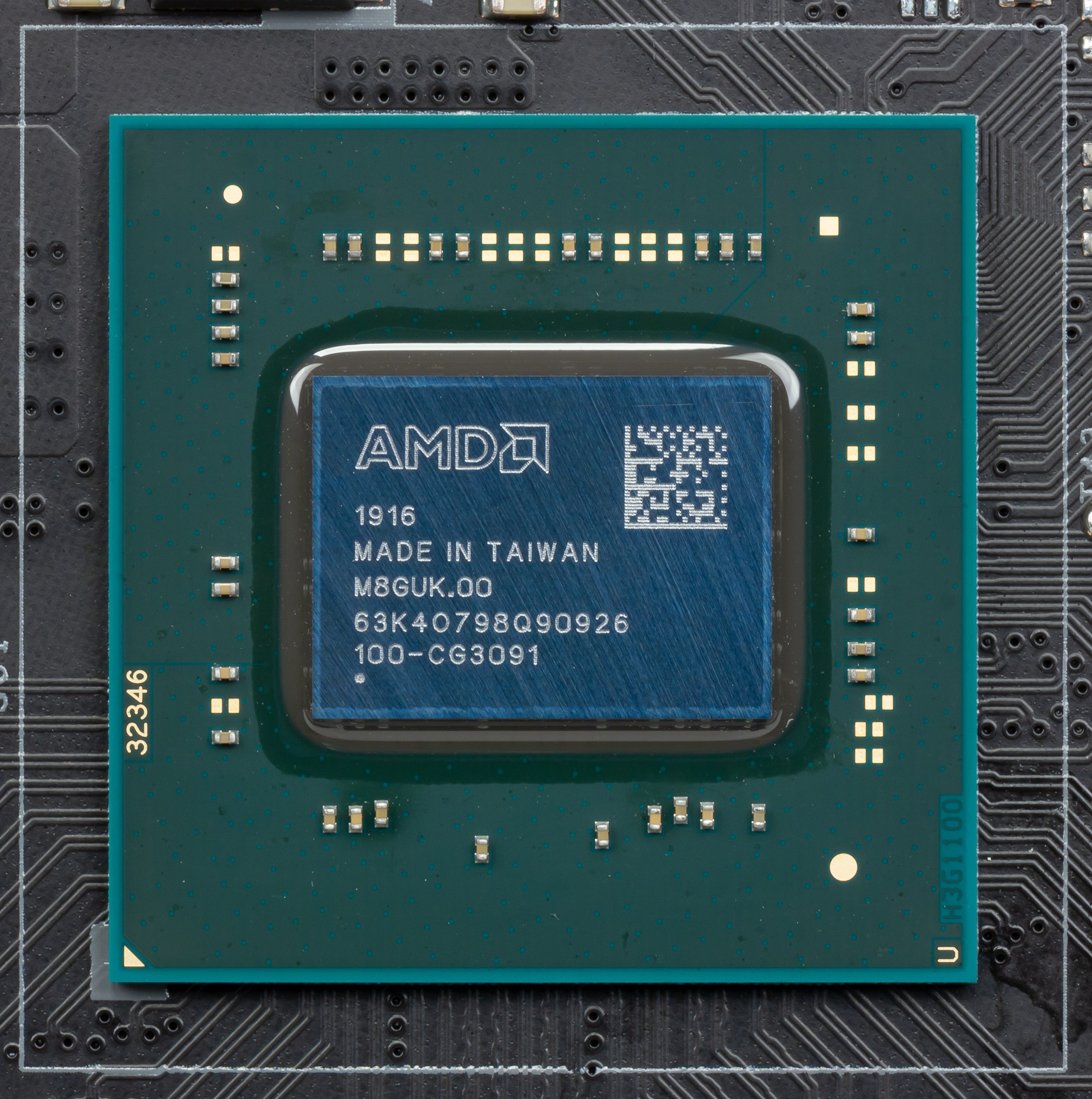

Основная функциональность: чипсет, процессор, память

В полном соответствии с Hi-End позиционированием у данной платы просто обилие всевозможных портов! Причем даже с избытком!

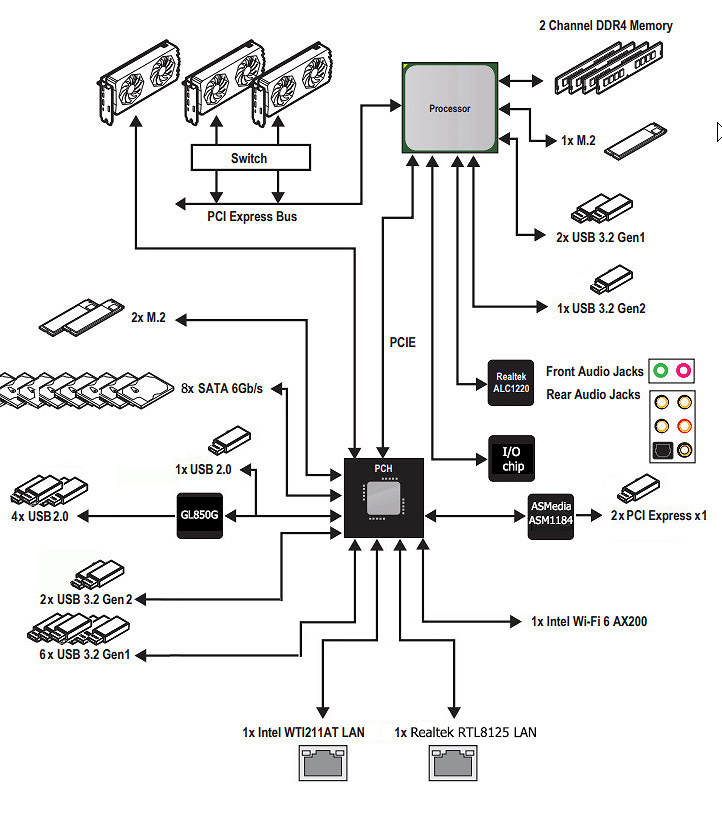

Напомним схему взаимодействия X570 с центральным процессором.

Мы знаем, что главным отличием пар «чипсет+процессор» AMD от Intel (если мы говорим об общепользовательском рынке десктопов) является разница в балансах: то есть у Intel баланс поддержки портов/линий несколько смещен в сторону системного чипсета, а у AMD примерный паритет, и по PCI-E линиям CPU Ryzen покруче.

Процессоры Ryzen 3000 поддерживают 4 порта USB 3,2 Gen2, 24 линии ввода-вывода (включая PCI-E 4.0), но 4 линии из них идут на взаимодействие с X570, еще 16 линий — это PCI-E слоты для видеокарт. Осталось 4 линии: они могут конфигурироваться производителями материнских плат на выбор (либо-либо):

  • работа одного NVMe накопителя х4 (высокоскоростной PCI-E 4.0)
  • два SATA-порта по х1 + 1 порт NVMe x2
  • два порта NVMe x2

В свою очередь чипсет X570 поддерживает 8 портов USB 3.2 Gen2, 4 порта USB 2.0, 4 порта SATA и 20 линий ввода-вывода, из которых опять же 4 нужны для связи с CPU (суммарный линк х8). Остальные линии могут свободно конфигурироваться.

Таким образом в сумме от тандема X570+Ryzen 3000 мы получаем:

  • 16 PCI-E 4.0 линий для видеокарт (от процессора);
  • 12 портов USB 3.2 Gen2 (4 от процессора, 8 от чипсета);
  • 4 порта USB 2.0 (от чипсета);
  • 4 порта SATA 6 Гбит/с (от чипсета)
  • 20 PCI-E 4.0 линий (4 от процессора + 16 от чипсета), которые могут образовывать разные варианты комбинаций портов и слотов (в зависимости от производителя материнских плат).

Еще раз надо напомнить, что ASRock X570 Phantom Gaming X поддерживает процессоры AMD Ryzen 2-го и 3-го поколений, выполненные под разъем (сокет) AM4.

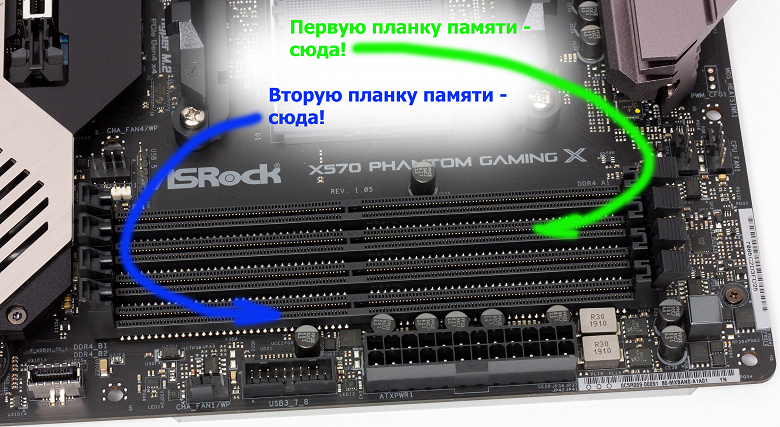

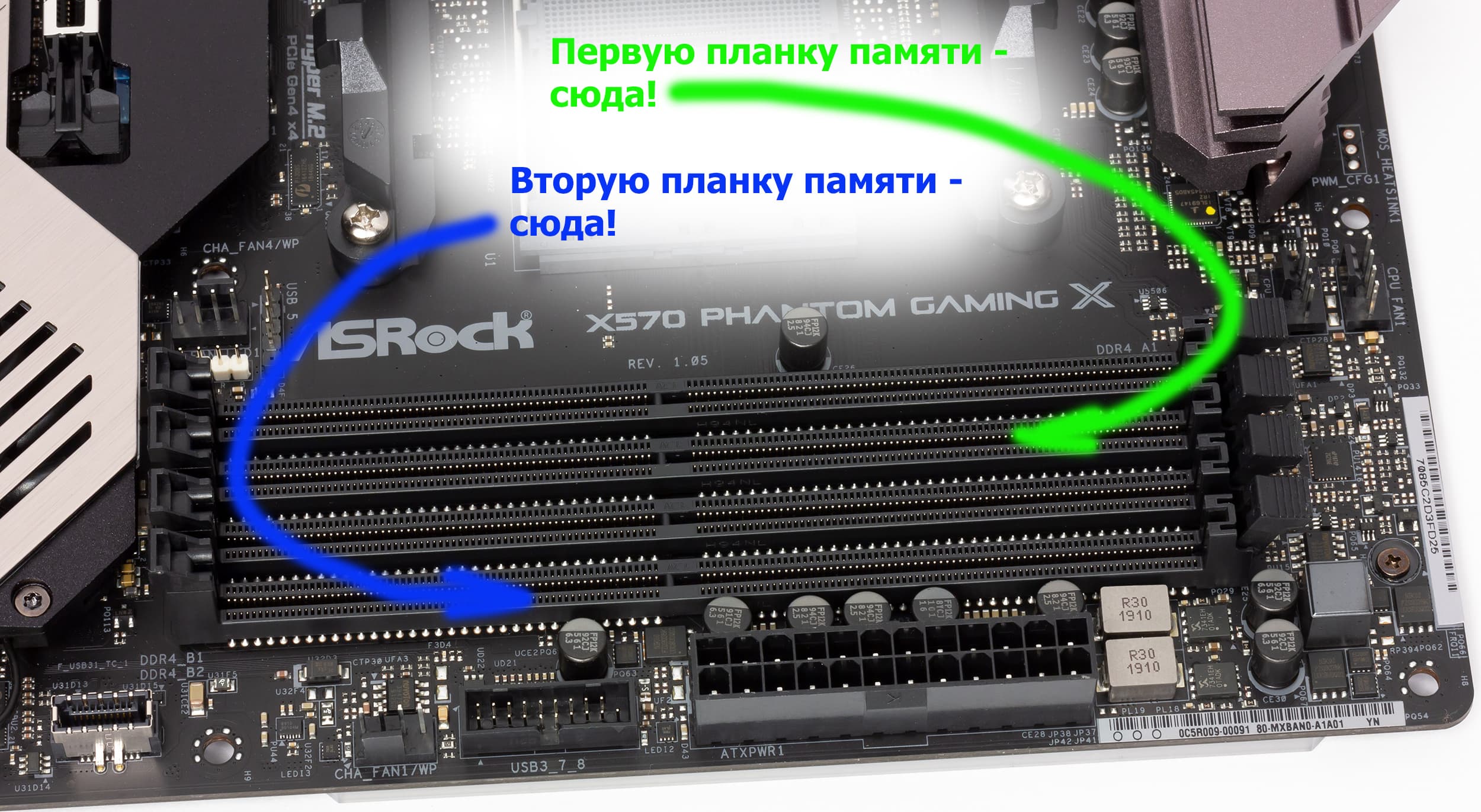

Для установки модулей памяти на плате ASRock имеется четыре DIMM-слота (для работы памяти в Dual Channel в случае использования всего 2 модулей их следует устанавливать в А2 и B2. Плата поддерживает небуферизованную память DDR4 (non-EСС), а максимальный объем памяти составляет 128 ГБ (при использовании UDIMM последнего поколения по 32 ГБ). Разумеется, поддерживаются профили XMP.

Слоты DIMM не имеют металлической окантовки.

Основными «потребителями» преимуществ PCI-E 4.0 станут накопители и видеокарты, так что переходим к периферии.

Периферийная функциональность: PCI-E, SATA, разные «прибамбасы»

Выше мы изучили потенциальные возможности тандема X570+Ryzen 3000, а теперь посмотрим, что из этого и как реализовано в данной материнской плате.

Начнем со слотов PCI-E.

На плате есть 3 слота: 3 PCI-E x16 (для видеокарт или других устройств) и 2 «коротких» PCI-E x1 слота.

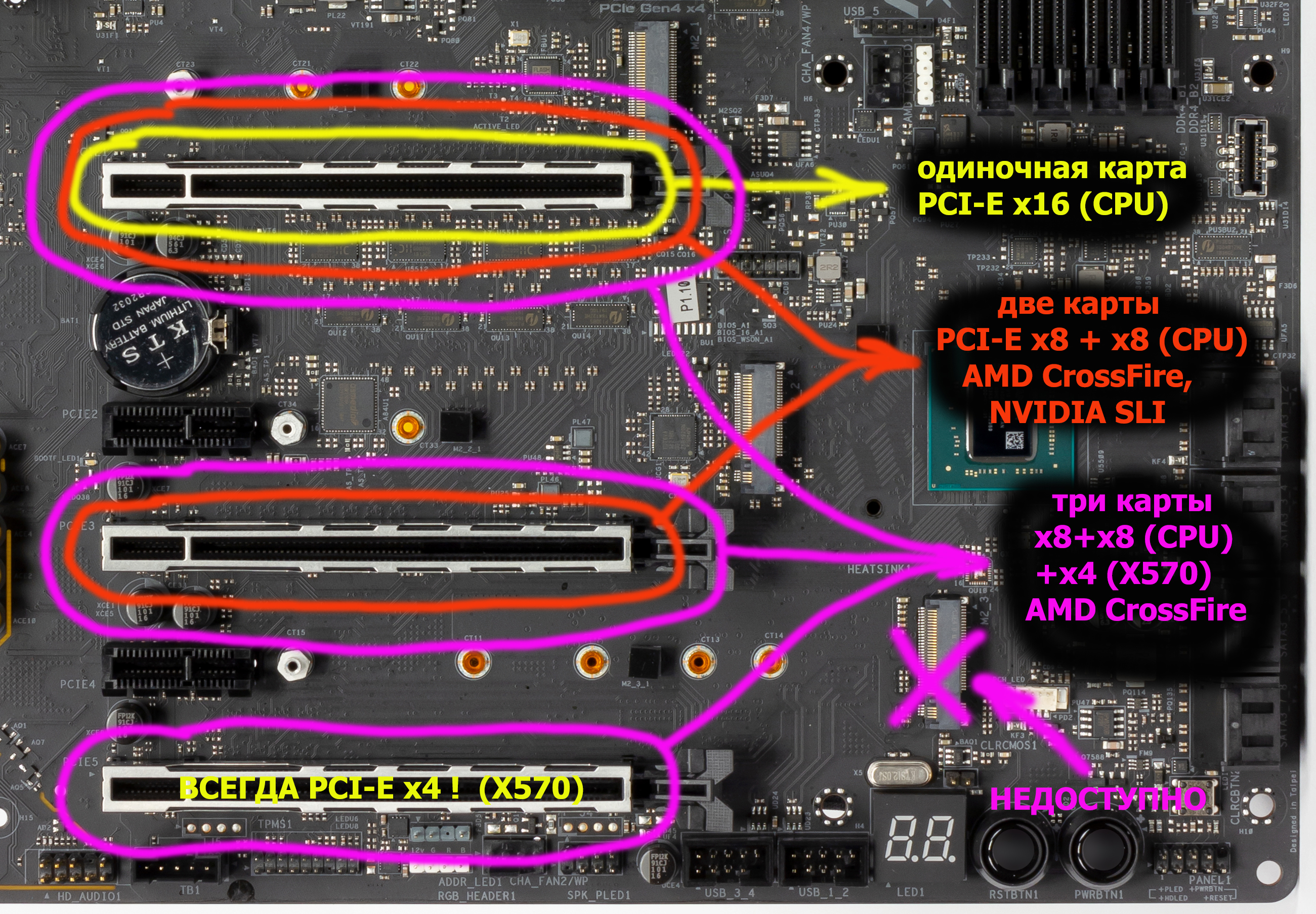

У процессора есть 16 линий PCI-E 4.0, они идут только на два верхних слота PCI-E x16, третий получает 4 линии от системного чипсета. Вот так выглядит схема распределения (взята из материала по X570 Taichi, так как отличий тут нет):

То есть полноценно получит 16 линий PCI-E только одиночная видеокарта, а если установить две видеокарты, объединив их в Nvidia SLI или AMD CrossFire, то процессор выдаст уже по 8 линий PCI-E на каждый слот. А если уже кому-то очень захочется заполучить комбинацию из трех видеокарт (на сегодня это актуально только для технологии AMD CrossFireX), то по 8 линий получат только первые две карты, а третья карта получит 4 линии от чипсета. Собственно, третий слот PCI-Ex16 всегда получает х4 от X570 (работает независимо от наличия/отсутствия видеокарт в первых двух). Сильно ли это снижение количества линий на каждый слот ударит по производительности в целом? В случае двух карт — ощутимо, но не так уж сильно. А вот целесообразность установки в такую систему трех карт одновременно находится под большим вопросом.

Особо надо отметить, что «длинный» слот PCI-E x4 функционирует только при отсутствии модулей в слоте M.2_3.

Распределением линий PCI-E между слотами в случае использования более одной видеокарты занимаются мультиплексоры Pericom PI3DBS.

Слоты PCI-E x16 имеют металлическое армирование из нержавеющей стали, которое увеличивает их надежность (что может быть важным в случае довольно частой смены видеокарт, но что более важно: такой слот легче выдержит нагрузку на изгиб в случае установки очень тяжелой видеокарты топового уровня). Кроме того, такая защита предохраняет слоты от электромагнитных помех.

Заметим, что первый PCI-E слот находится на достаточном расстоянии от сокета, что позволяет легко смонтировать СО любого уровня и класса.

Около слотов PCI-E x16 также можно заметить ре-драйверы (усилители сигнала) Pericom PI3EQX16 для PCI-E 4.0 шины.

Плата также оснащена еще двумя слотами PCI-E x1, которые управляются контроллером ASM1184e от ASMedia.

Также имеется внешний генератор частот для поддержания и регулировки шины PCI-E 4.0

Идем дальше. На очереди — накопители.

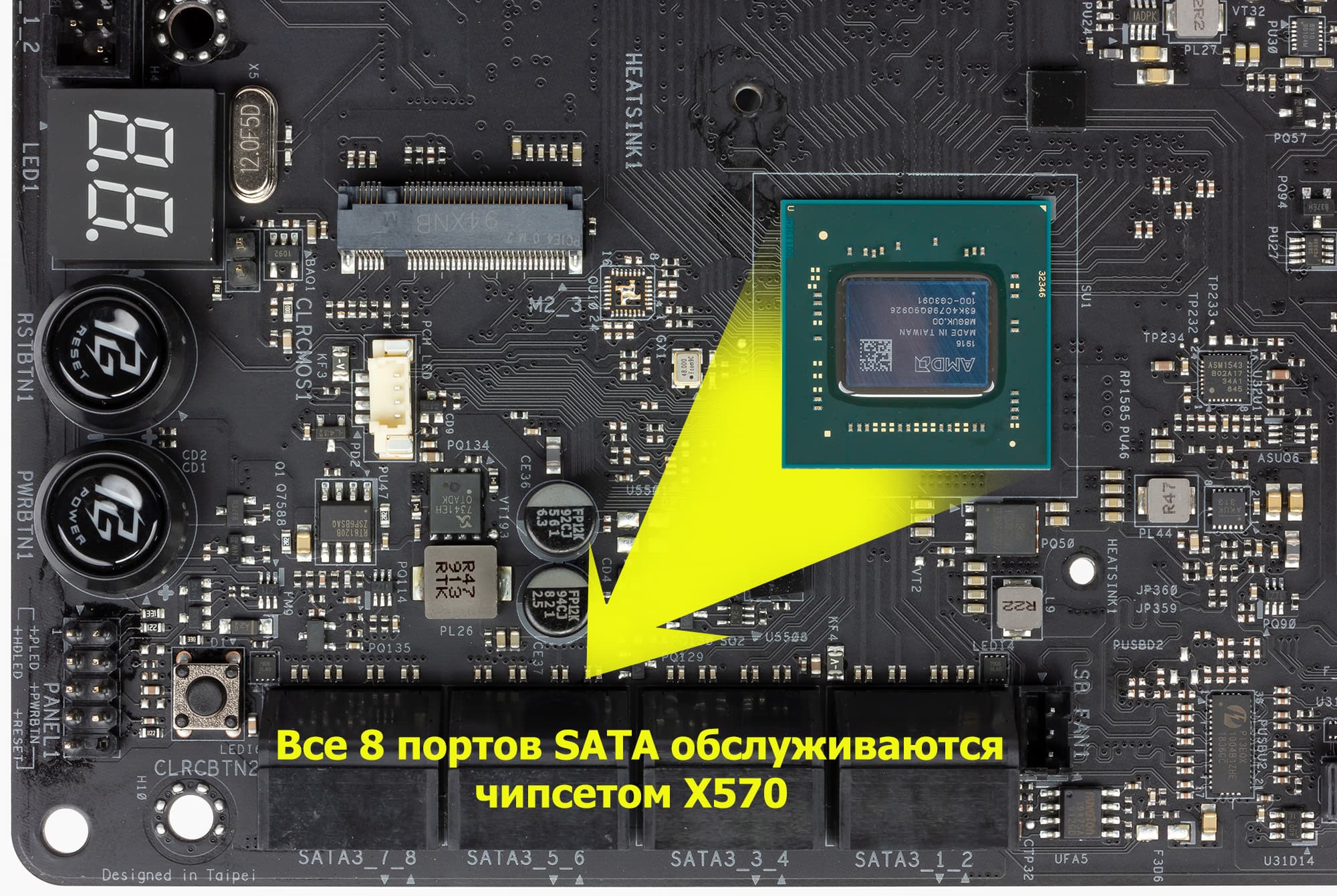

Всего у платы 8 разъемов Serial ATA 6 Гбит/с + 3 слота для накопителей в форм-факторе M.2. (Еще один слот M.2, спрятанный под кожухом блока разъемов задней панели, занят контроллером беспроводных сетей Wi-Fi/Bluetooth.). Все 8 портов SATA600 реализованы через чипсет X570.

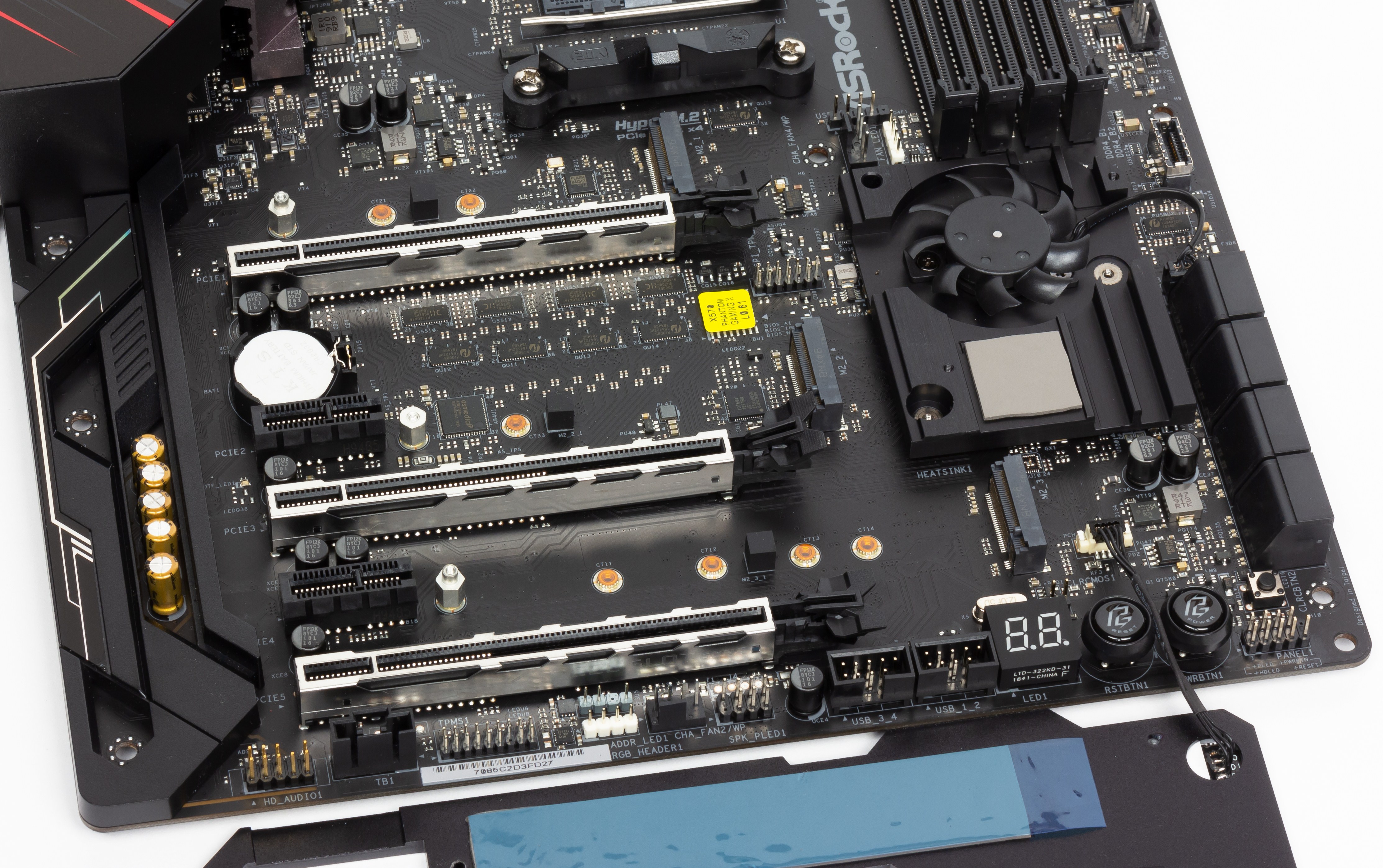

Выше каждого слота PCI-E x16 имеется по слоту M.2.

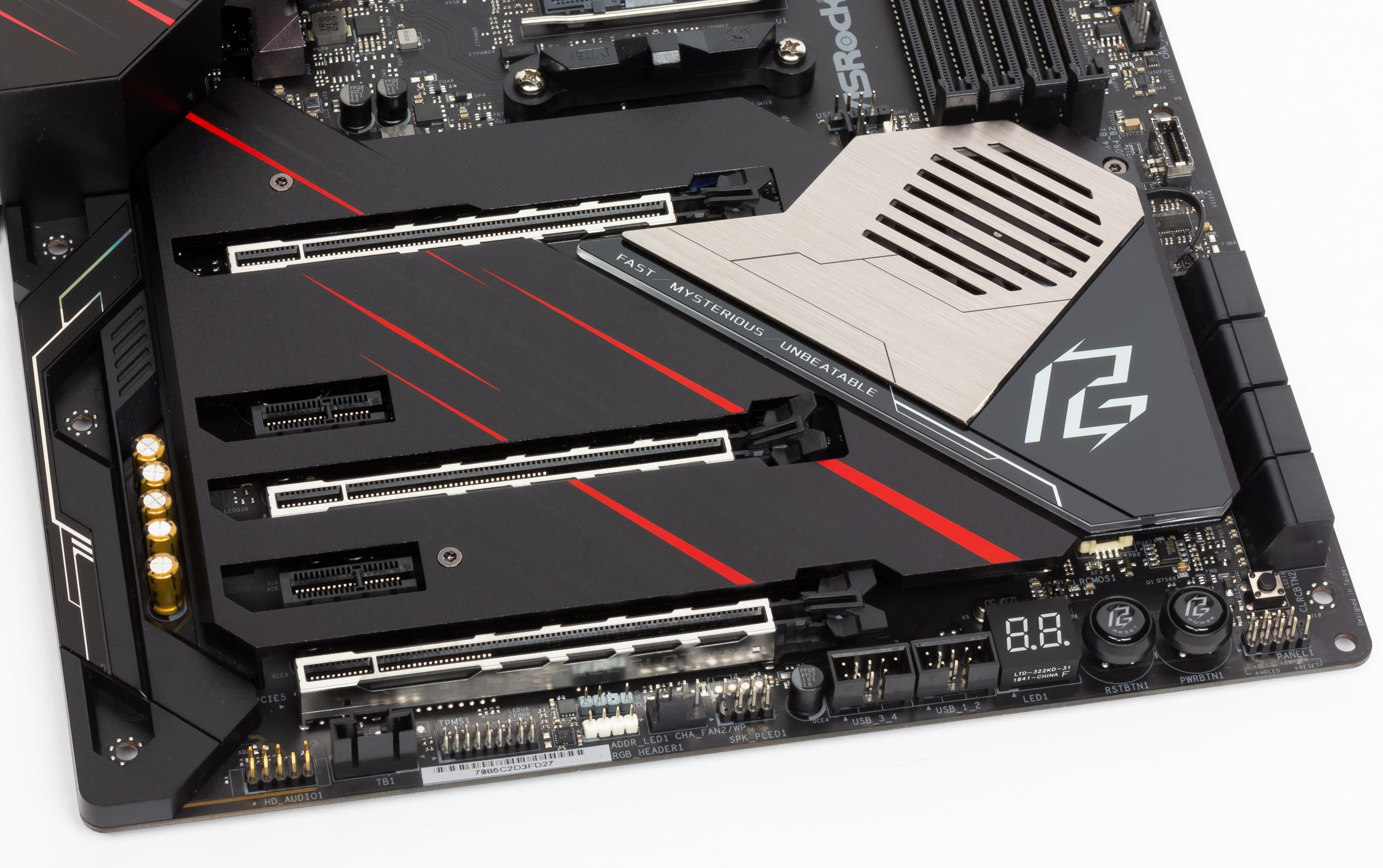

Все слоты M.2 имеют единый большой радиатор с термоинтерфейсами.

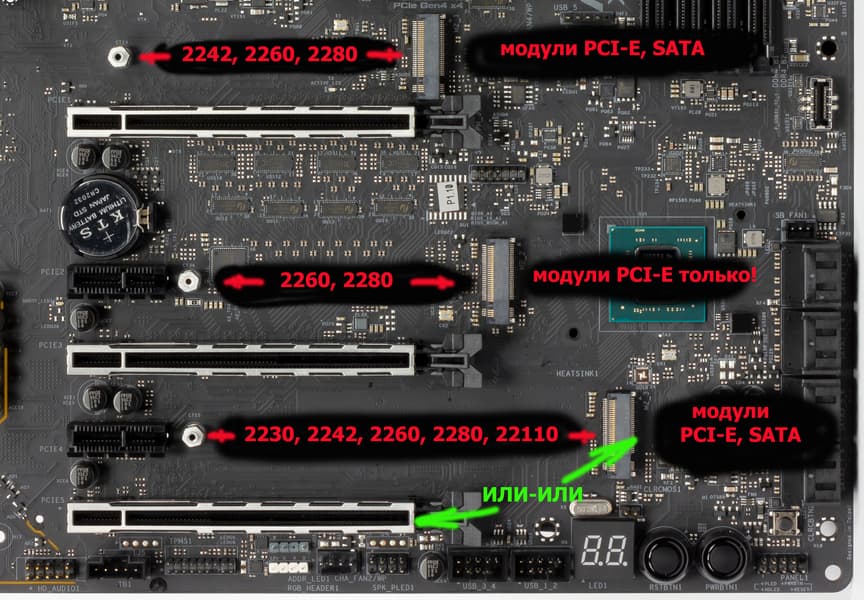

Самые длинные (22110) модули можно установить только в нижний слот M.2_3. Он же рассчитан и на самые короткие (2230) модули.

Стоит особо отметить, что только 2 слота M.2. поддерживают любые накопители с интерфейсом PCI-E и SATA (средний — для накопителей только с PCI-E интерфейсом). Также следует сказать, что первый слот M2_1 обслуживается процессором, поэтому в случае использования Ryzen 3000 будет поддержка PCI-E 4.0, а если Ryzen 2000, то PCI-E 3.0. Слоты М2_2 и M2_3 получают линии от Х570, поэтому всегда PCI-E 4.0. Есть нюанс, о котором я говорил уже выше: третий слот M2_3 в случае использования в нем модуля (с любым интерфейсом) заблокирует последний слот PCI-E x16.

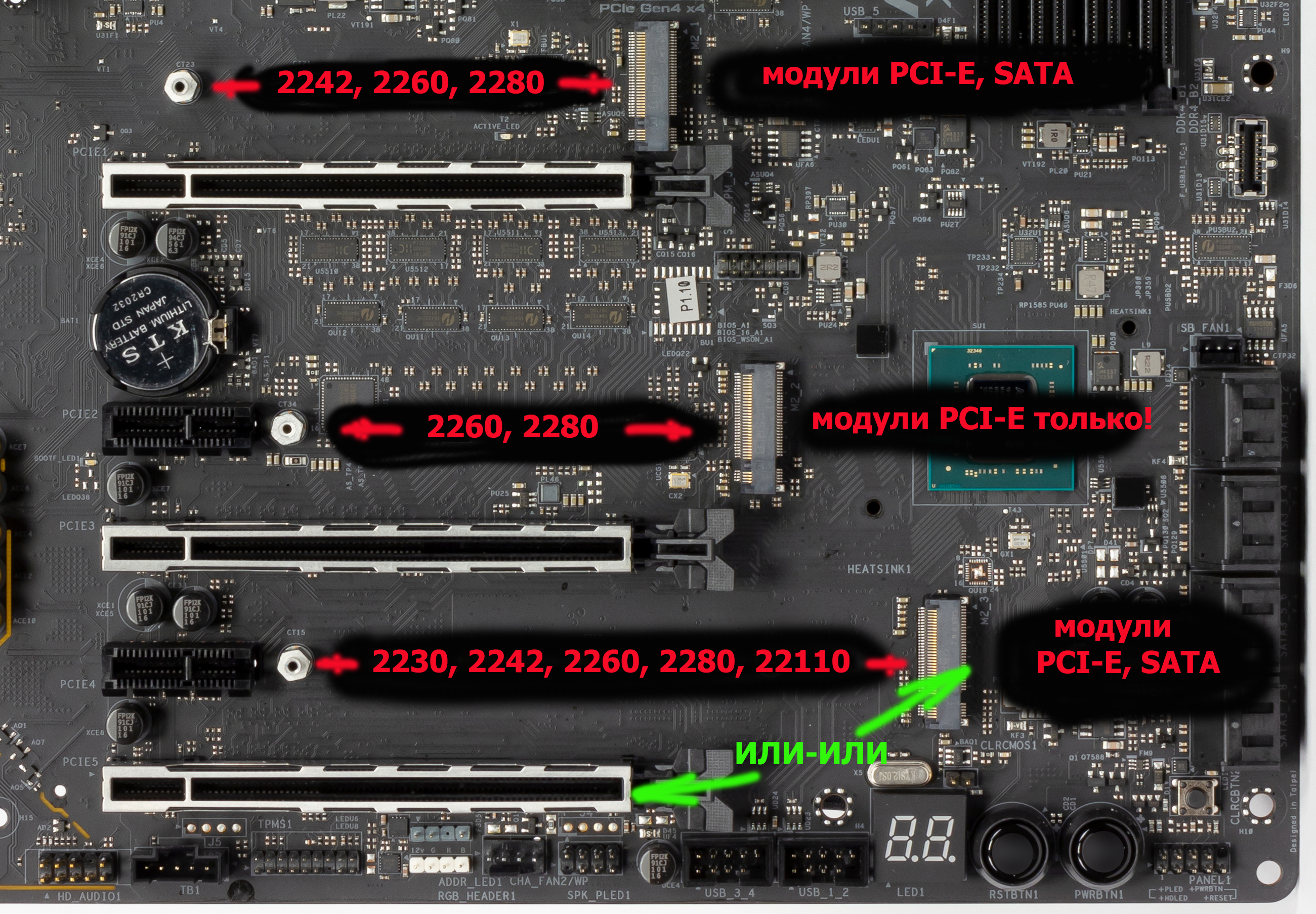

Cхема организации работы слотов М.2 также взята из материала по X570 Taichi

Теперь о «фенечках», то есть «прибамбасах». Взять хотя бы кнопки.

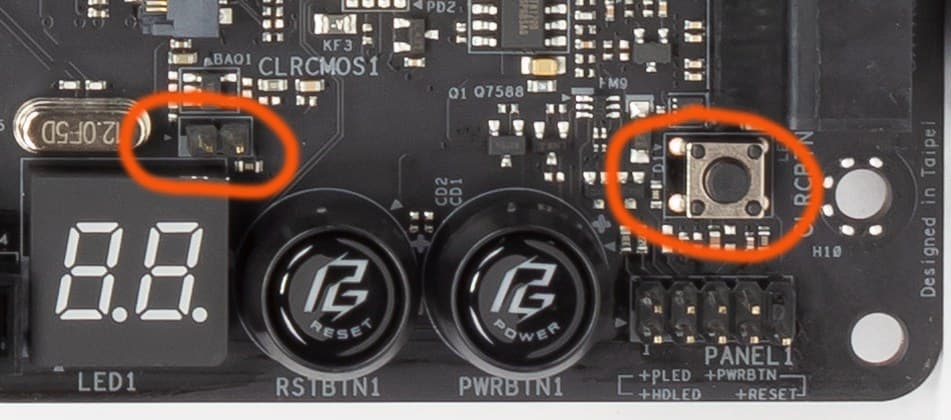

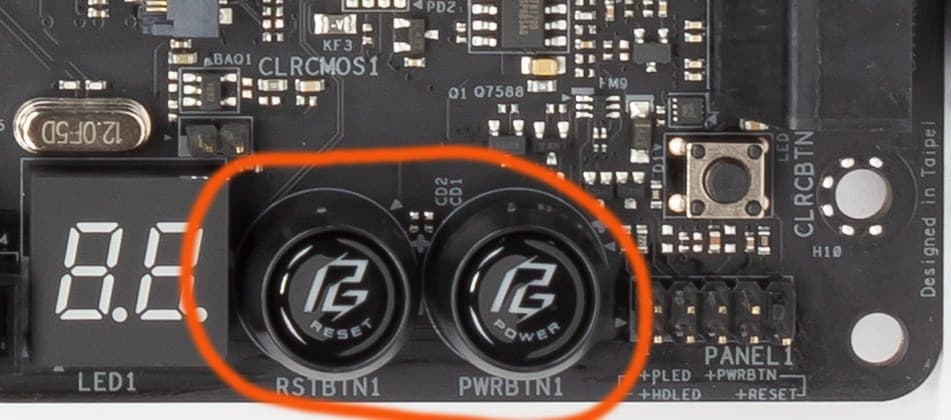

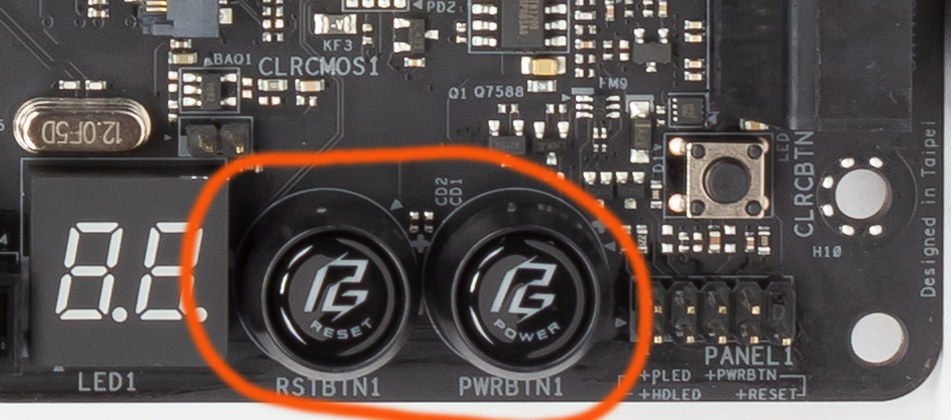

Очень удобными являются кнопки перезагрузки компьютера Reset и включения Power. Все тестеры очень благодарят производителей плат за подобные кнопки.

Если вдруг случился сбой из-за неверно выставленных параметров работы материнской платы, то для сброса настроек CMOS имеется аж 3 способа: физическая кнопка на задней панели (о ней позже), кнопка на плате (рядом с кнопками Reset/Power) и тандем перемычек. Зачем два последних, дублирующих друг друга, осталось загадкой.

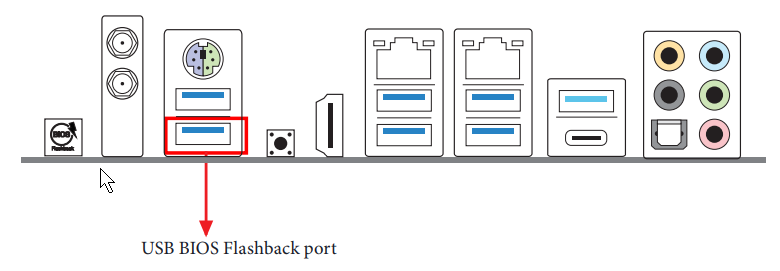

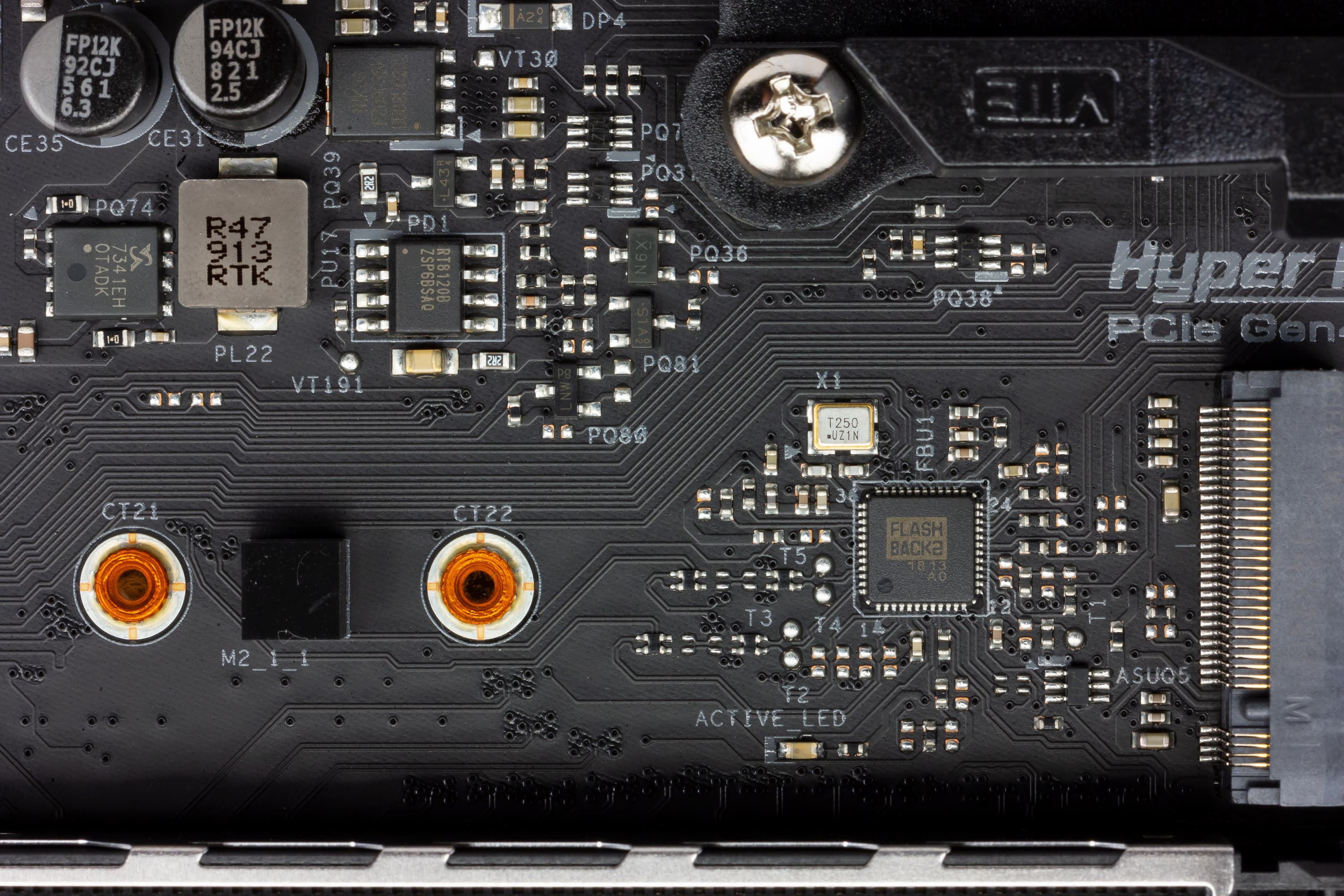

Неподалеку расположен контроллер Flash Back2, который позволяет обновить прошивку UEFI/BIOS на пустой материнской плате (без процессора и памяти).

Достаточно просто подключить питание, вставить флешку с новой прошивкой (заранее скачанной из интернета) и нажать на кнопку.

Индикаторы сообщат об удачном или неудачном обновлении. Эта технология под прежним названием Q-Flash Plus (а теперь Flashback+) существует у ASRock уже несколько поколений материнских плат.

В этом видеоролике фигурирует ASRock X570 Taichi, однако FlashBack+ работает одинаково на всех платах

Традиционно почти на всех платах ASRock присутствует разъем TPM для подключения систем обеспечения безопасности.

Также имеется более современный TPM с SPI интерфейсом.

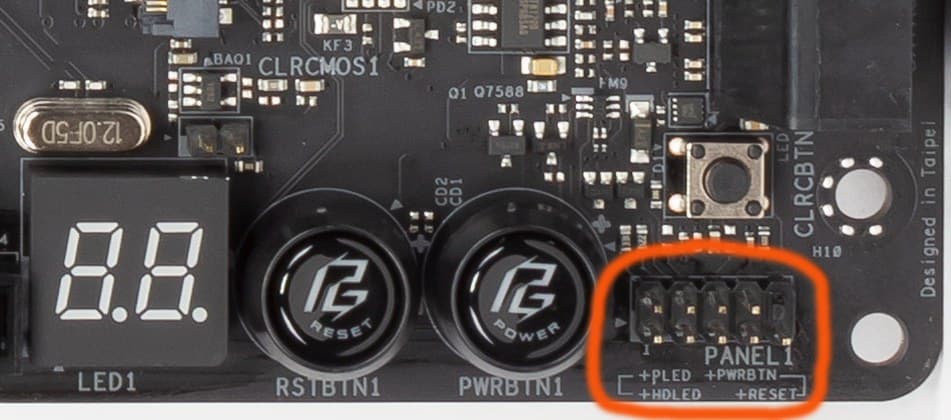

Что касается традиционного набора штырьков FPanel для подключения проводов к передней (а сейчас уже часто и верхней или боковой или все это сразу) панели корпуса, то тут все обычно: 2 набора пинов.

Также надо упомянуть и возможности материнской платы по подключению RGB-подсветки. Ею управляет контроллер N76E88AT20 от Nuvoton.

Имеется 3 разъема для подключения любых устройств этого плана: 1 разъем для подключения адресуемых (5 B 3 A, до 15 Вт) ARGB-лент/устройств,

2 разъема неадресуемых (12 В 3 А, до 36 Вт) RGB-лент/устройств.

Этот разъем обозначен для RGB-кулера от AMD, однако можно подключить любую RGB-подсветку

Периферийная функциональность: USB-порты, сетевые интерфейсы, ввод-вывод

Продолжаем рассматривать периферию. Теперь на очереди USB-порты. И начнем с задней панели, куда выведены большинство из них.

Повторим: чипсет X570 способен реализовать 12 портов USB, а процессор Ryzen 3000 — 4, то есть суммарно способны реализовать 16 выделенных портов USB всех типов (из них 12 — USB 3.2 Gen2, 4 — USB 2.0), а также есть 20 PCI-E 4.0 линий, из которых также можно сформировать дополнительные порты.

А что мы имеем? Всего на материнской плате — 16 портов USB:

  • 3 порта USB 3.2 Gen2 (самые быстрые на сегодня): 2 реализованы через X570 и представлены на задней панели 2 портами: Type-A (голубой) и Type-C (под ним); оставшийся один реализован через CPU Ryzen 3000 (в случае использования Ryzen 2000 USB Gen2 меняется на Gen1) и представлен внутренним портом Type-C (для подключения такого же разъема на передней панели корпуса);
    Чип PI3EQX отвечает за усиление сигнала (re-driver) Type-C
  • 8 портов USB 3.2 Gen1: 2 из них реализованы через CPU Ryzen 3000 и представлены на задней панели двумя портами Type-A (голубые); еще 2 реализованы через X570 и представлены 1 внутренним разъемом на материнской плате на 2 порта, и остальные 4 реализованы также через X570 и представлены 4 портами Type-A (синие);
  • 5 портов USB 2.0/1.1: 1 порт (что в центре PCB) реализован через X570 и поставлен внутренним разъемом, остальные 4 реализованы через хаб GL850G от Genesis Logic и представлены 2-мя внутренними разъемами, каждый из которых на 2 порта.

Итак, через чипсет X570 реализовано 2 USB 3.2 Gen2 + 6 USB 3.2 Gen1 + 1 USB 2.0 = 9 портов. То есть возможности X570 использованы более чем скромно (максимум -12), к тому же почему-то ассортимент портов смещен в сторону USB 3.2 Gen1 (самых быстрых Gen2 очень мало). Через процессор Ryzen 3000 реализовано 1 USB 3.2 Gen2 + 2 USB 3.2 Gen1 (если Ryzen 2000, то 3 USB 3.2 Gen1) = 3 порта. В общем, как-то видно, что по количеству портов данная материнская плата соответствует флагманским решениям, а вот по набору — не очень.

Следует отметить, что внутренний разъем USB Type-C (USB 3.2 Gen2) поддерживает функцию быстрой зарядки (с помощью дополнительного контроллера ASM1543 от ASMedia). Если у вас имеется корпус с возможностью подключения к этому разъему и выводу сигнала на крышку, то сможете через Type-C заряжать свои мобильные устройства в режиме быстрой зарядки.

Теперь о сетевых делах.

Материнская плата оснащена средствами связи уже по привычному стандарту: один Ethernet-контроллер — гигабитный Intel WGI211-AT.

А также имеется комплексный беспроводной адаптер на контроллере Intel AX-200NGW, через который реализованы Wi-Fi 6 (802.11a/b/g/n/ac/ax) и Bluetooth 5.0. Он установлен в слот M.2 (E-key), и его разъемы для привинчивания выносных антенн выведены на заднюю панель.

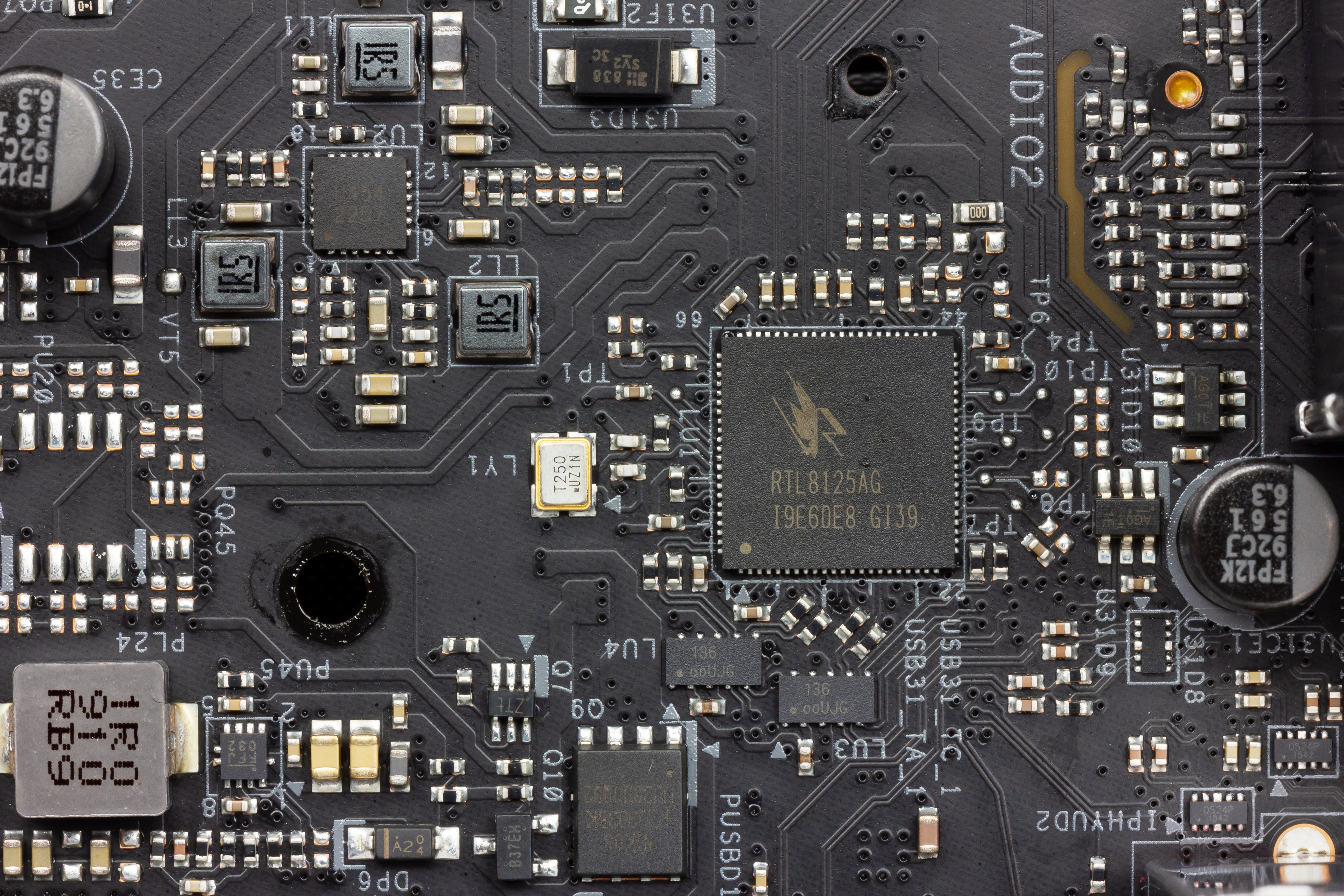

Игровой флагман не был бы таковым, если бы не наличие второго Ethernet-контроллера. И это быстрый 2,5 Гбит/с Dragon RTL8125 от Realtek, который нам уже ранее встречался.

Собственно топовые платы серии Phantom Gaming наличием такого контроллера и отличаются. На первой GIF-анимации я упоминал, что именно Dragon RTL8125 и дает визуальное отличие данной материнки от X570 Taichi. Этот контроллер нацелен на геймеров: компания Realtek долго завидовала Qualcomm и Intel, потому что хардкорные игроки величали геймерскими сетевые устройства именно этих компаний, а затем решила выпустить очень быстрый игровой сетевой контроллер (сейчас уже имеются и более быстрые). Даже если физически не получается достичь 2,5 Гбит/с из-за аппаратных ограничений, все равно компанией декларируется рост скорости передачи именно в играх за счет оптимизации трансфера очень мелких пакетов, характерных для игровых сетевых соединений.

Учитывая, что у ряда Ryzen 2000 имеется встроенное видеоядро, а также что вскоре выйдут Ryzen 3000 c аналогичной графикой, поэтому инженеры ASRock установили гнездо вывода HDMI 1.4.

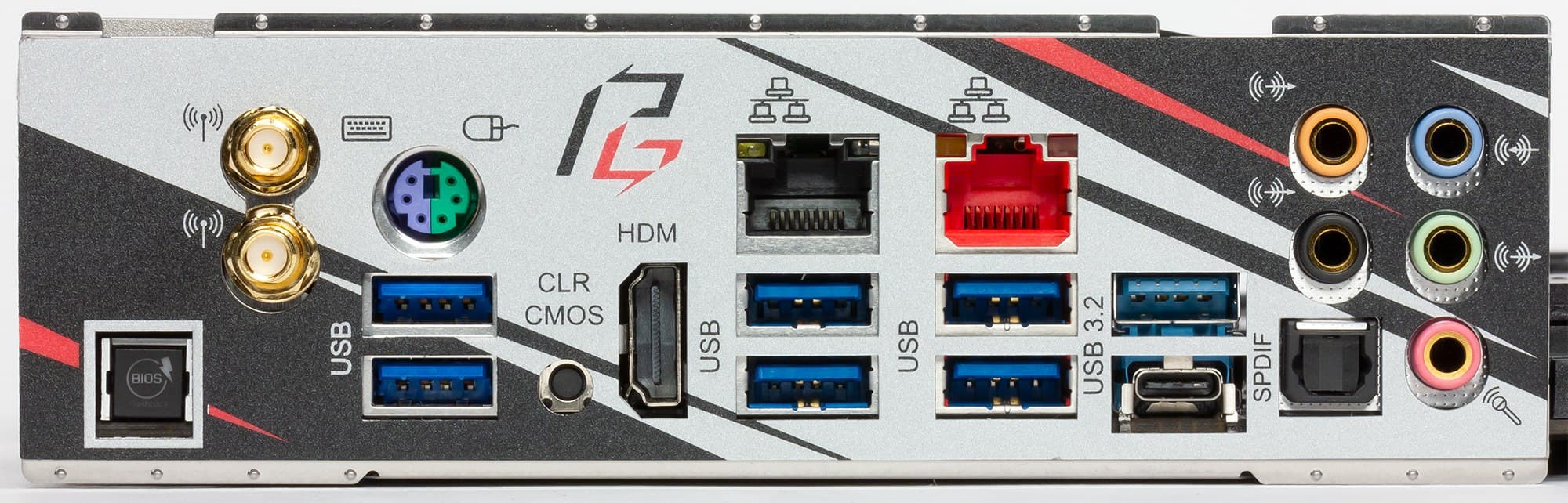

Заглушка, традиционно надеваемая на заднюю панель, в данном случае уже надета, и изнутри экранирована для снижения электромагнитных помех.

Теперь про блок ввода-вывода, разъемы для подключения вентиляторов и т. п. Разъемов для подключения вентиляторов весьма много: 6 штук!

При этом они логично распределены по периметру платы, плюс один — в центре. В общем без проблем можно подключить вентилятор, находящийся в любом месте системного блока. Управление вентиляторами реализовано как через фирменное ПО, так и через настройки UEFI/BIOS.

Работа Multi I/O обеспечивается Nuvoton NCT6796D, он же и занимается мониторингом. В итоге мы имеем возможность слежения за всеми подключенными вентиляторами и помпами, а также тонкую регулировку их работы.

Аудиоподсистема

Как и практически во всех современных материнских платах, звуком заведует аудиокодек Realtek ALC1220. Он обеспечивает вывод звука по схемам до 7.1.

В аудиоцепях платы применяются «аудиофильские» конденсаторы Nichicon Fine Gold. Аудиотракт вынесен на угловую часть платы, не пересекается с другими элементами. Более того, левый и правый каналы усилителя разведены по разным слоям печатной платы. Все аудиоразъемы имеют позолоченное покрытие. В целом можно снова повторить, что это стандартная аудиоподсистема, способная удовлетворить запросы большинства пользователей, не ожидающих от звука на материнской плате чудес.

Для тестирования выходного звукового тракта, предназначенного для подключения наушников или внешней акустики, мы использовали внешнюю звуковую карту Creative E-MU 0202 USB в сочетании с утилитой RightMark Audio Analyzer 6.4.5. Тестирование проводилось для режима стерео, 24-бит/44,1 кГц. По результатам тестирования аудиотракт на плате получил оценку «Очень хорошо» (обычно даже топовые материнские платы получают «Хорошо», а здесь «Очень хорошо»! А оценка «Отлично» практически не встречается на интегрированном звуке, все же это удел уже полноценных звуковых карт).

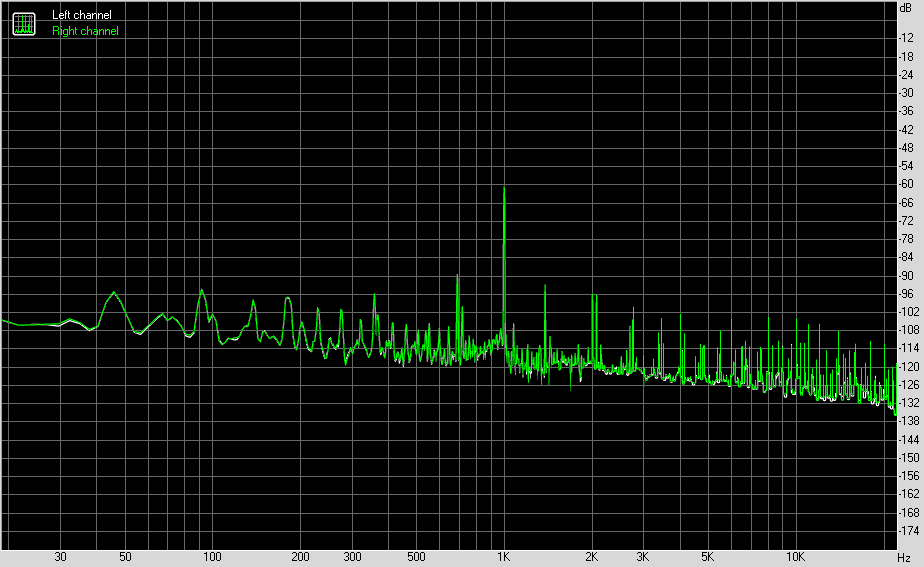

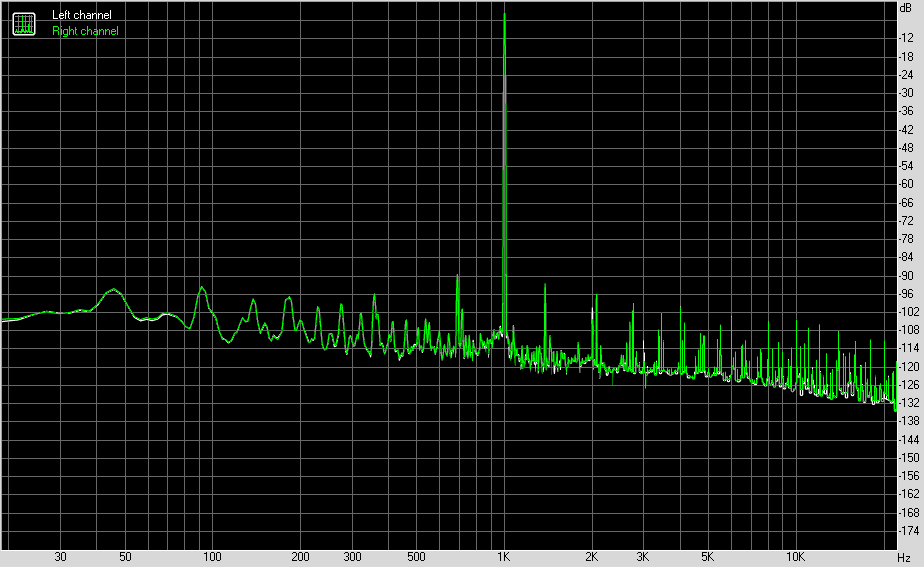

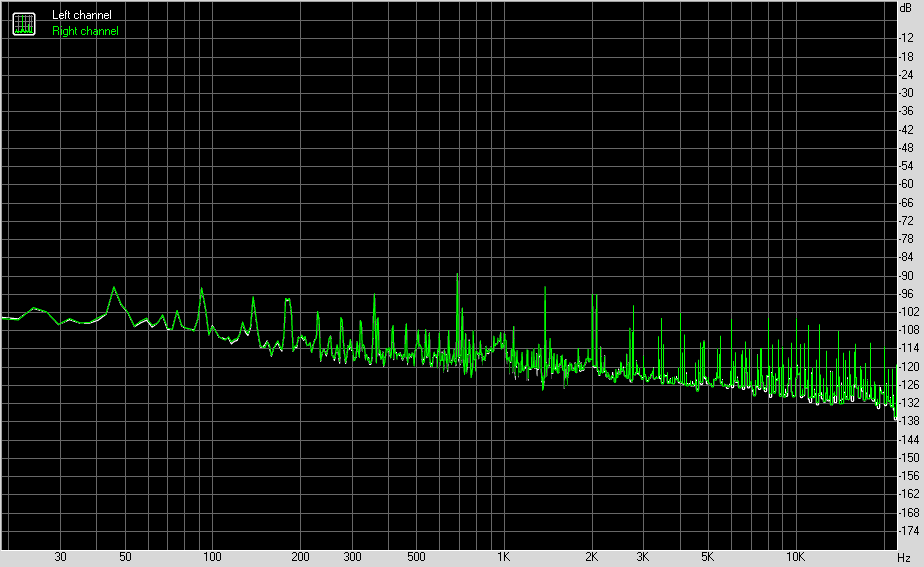

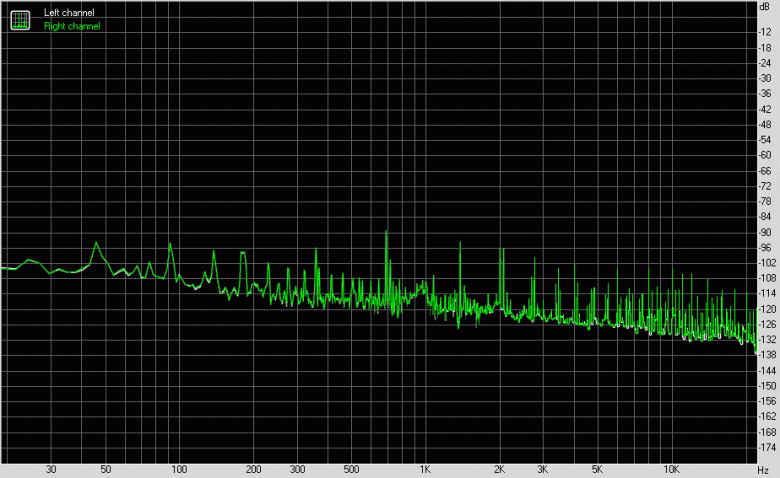

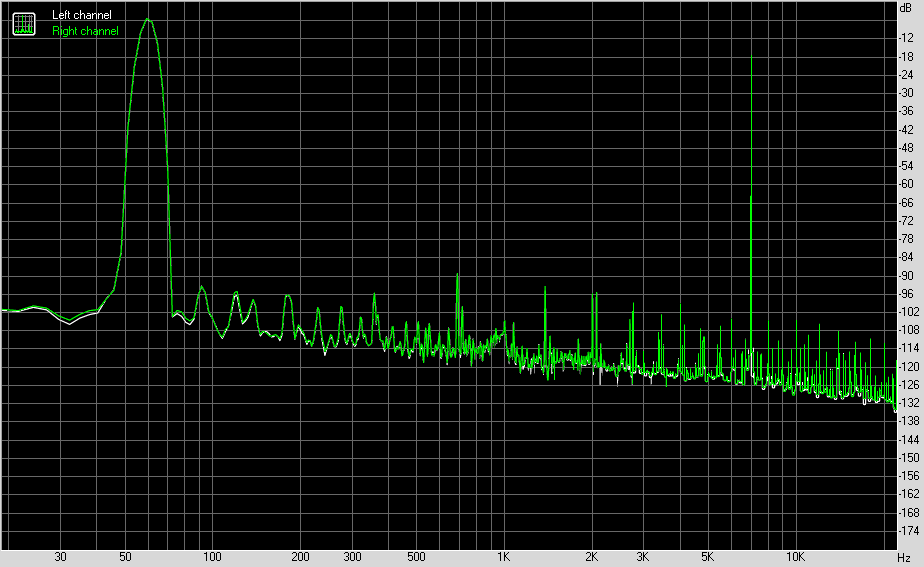

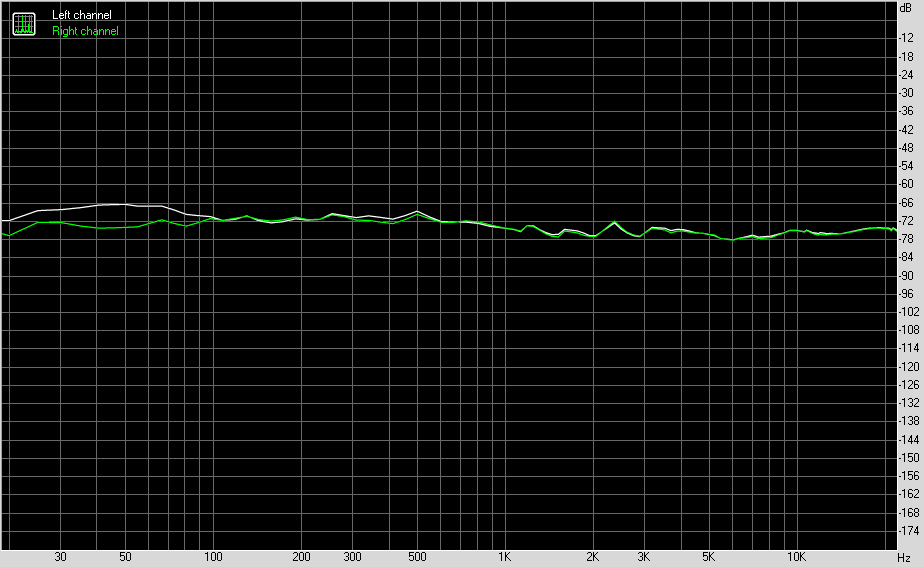

Результаты тестирования звукового тракта в RMAA

Питание, охлаждение

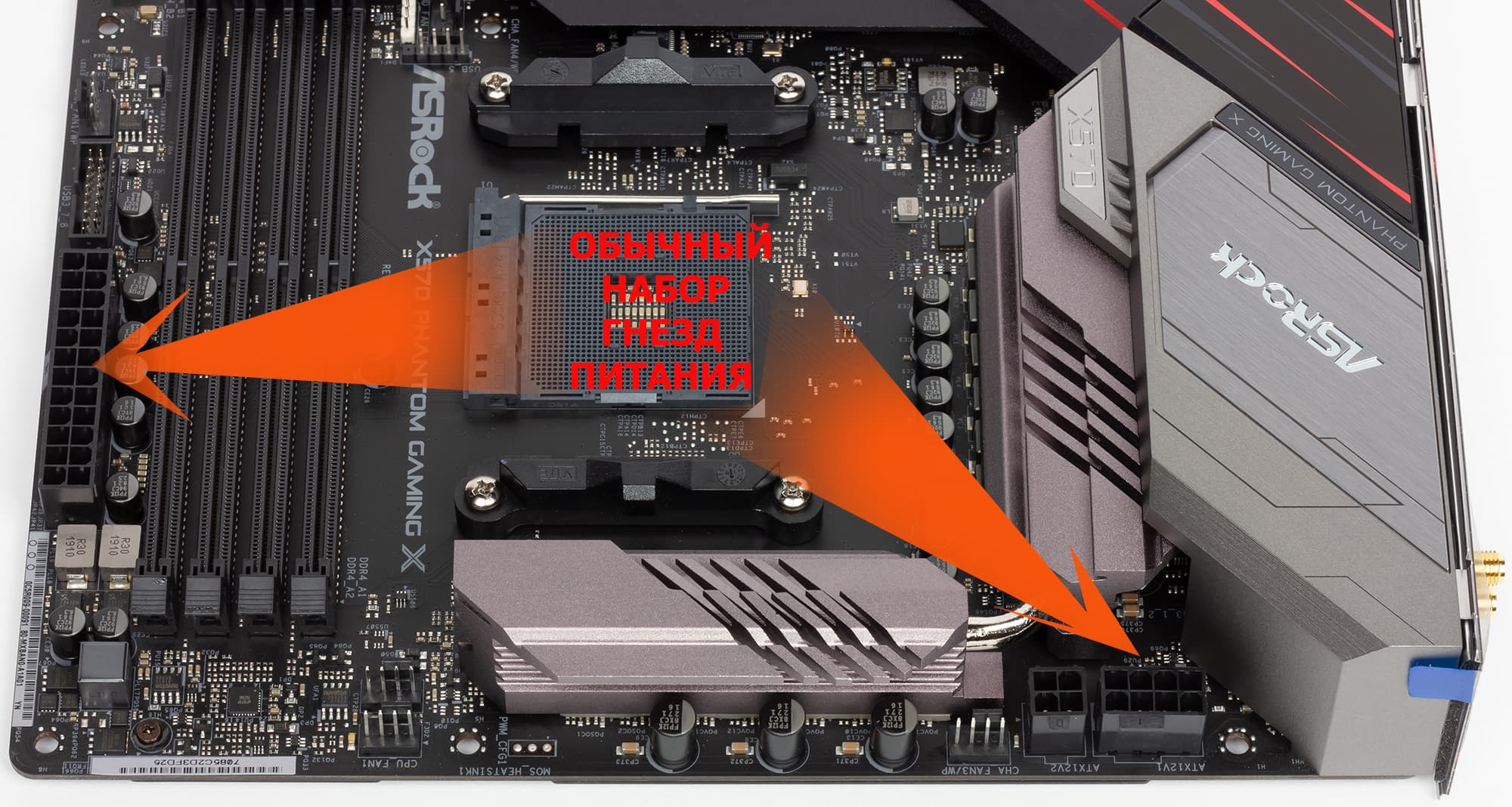

Для питания платы на ней предусмотрены 3 разъема: в дополнение к 24-контактному ATX здесь есть еще есть 8- и 4-контактные ATX12V.

Система питания соответствует среднему уровню (впрочем, все равно несколько внушительная). Ну для матплат на Х570 это и не удивительно: ведь материнская плата для процессоров, которые могут быть весьма прожорливыми.

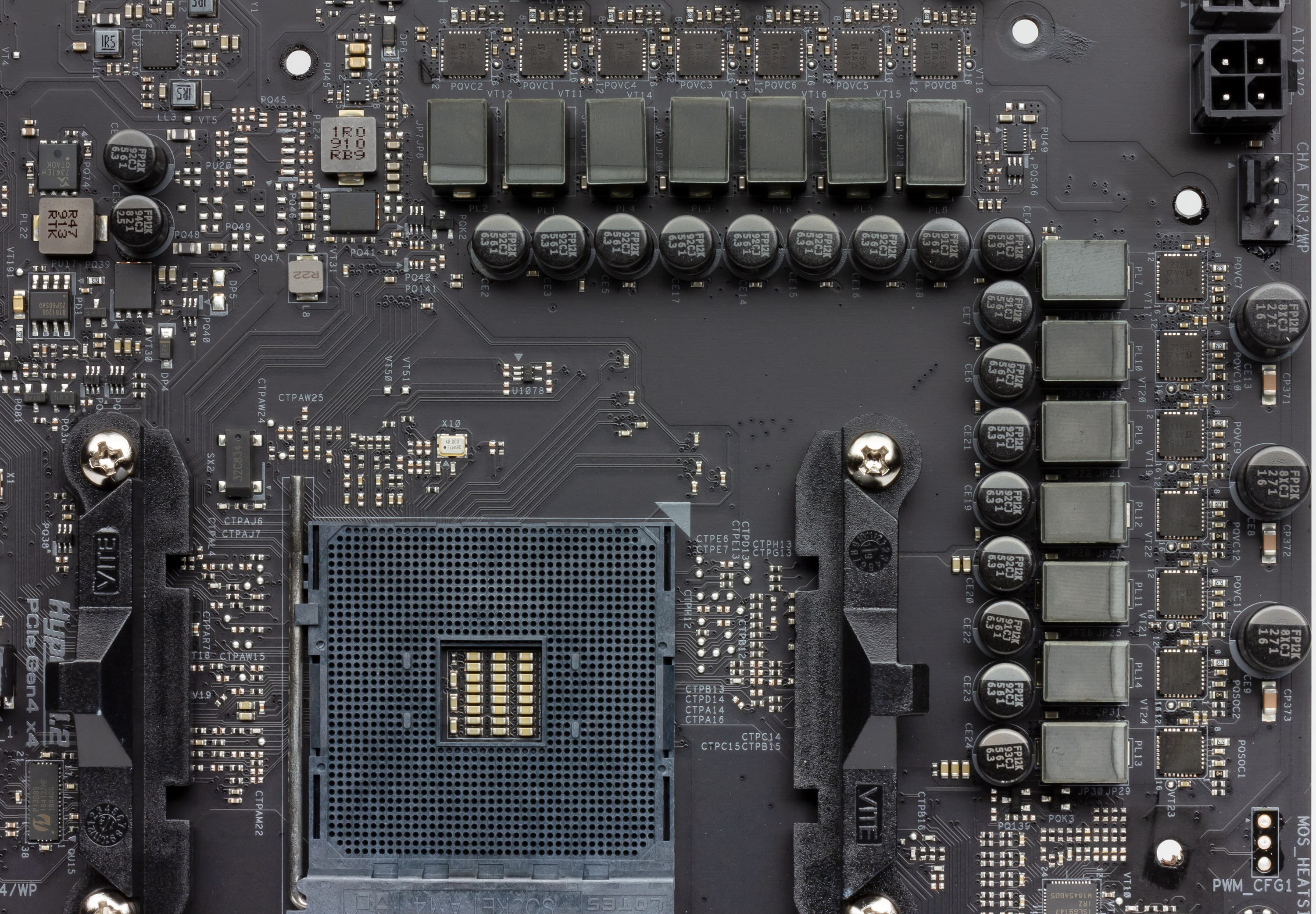

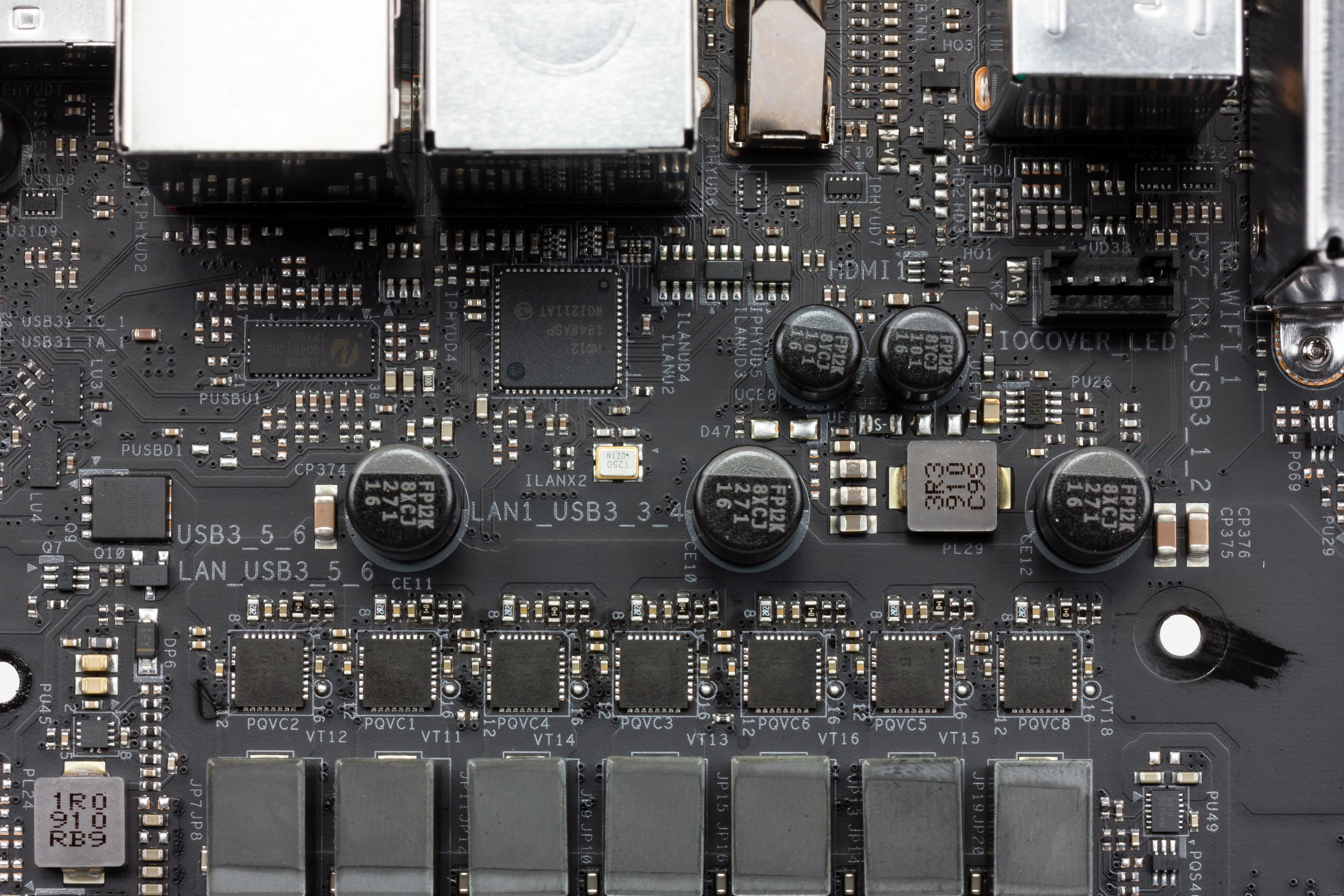

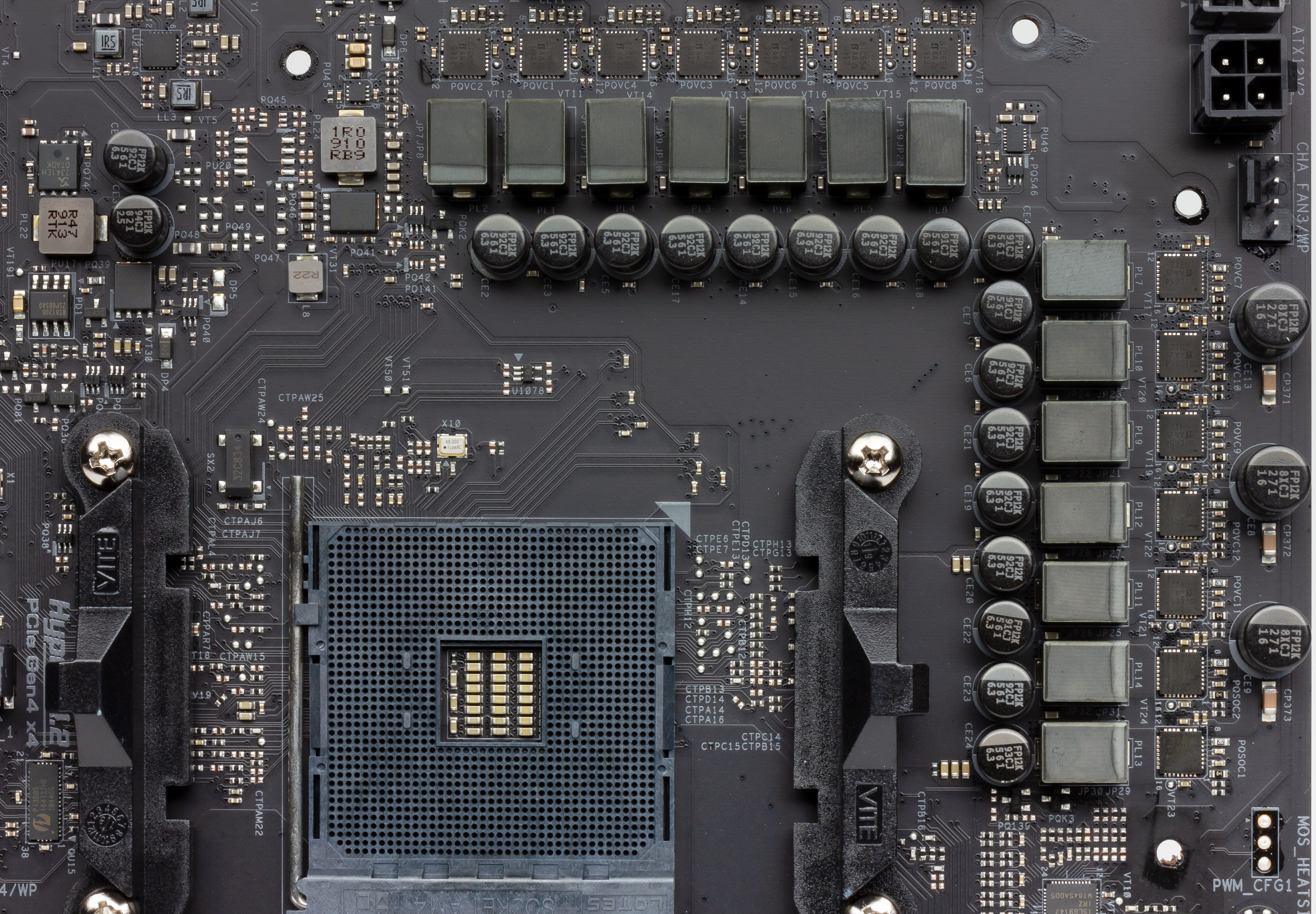

Схема питания выполнена как 12+2: 12 фаз — ядро процессора, 2 фазы — SoC (I/O чиплет Ryzen).

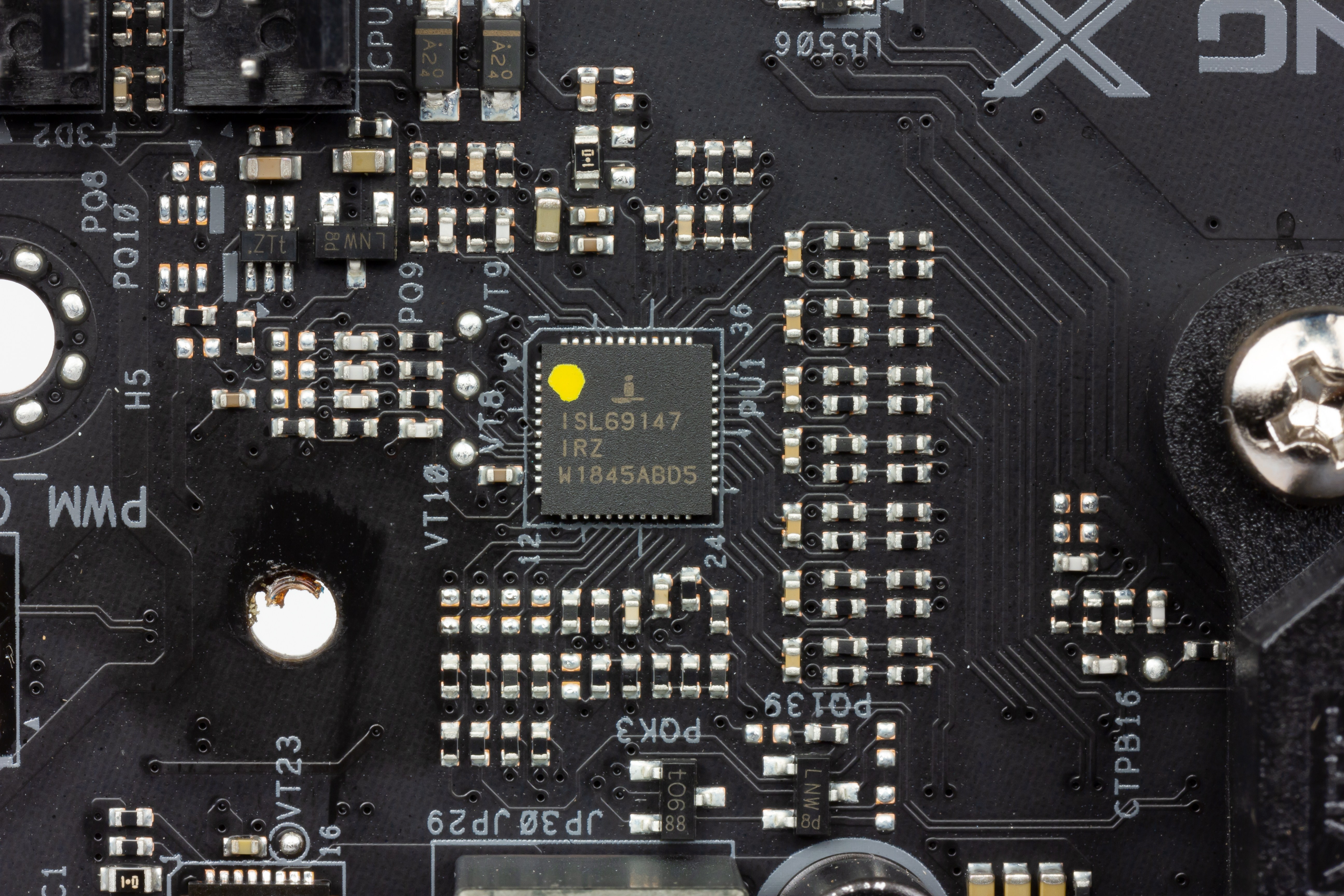

Управляет фазами цифровой контроллер ISL69147 компании Intersil, рассчитанный на работу с 7 фазами.

Поэтому для питания ядра CPU используются удвоители фаз ISL6617A от той же Intersil, расположенные на оборотной стороне платы. Таким макаром мы получаем истинную схему фаз (12+2)/2= 6+1.

Каждый канал «псевдофазы» имеет суперферритовую катушку (60 A) и MOSFET SiC634 (50 A) от Vishay. То есть суммарно система питания теоретически способна пропустить через себя очень высокую нагрузку. В принципе, такой огромный потенциал особо и не нужен, потому что оверклокинг в целом резко ограничен со стороны AMD термопакетом. Впрочем, об этом ниже.

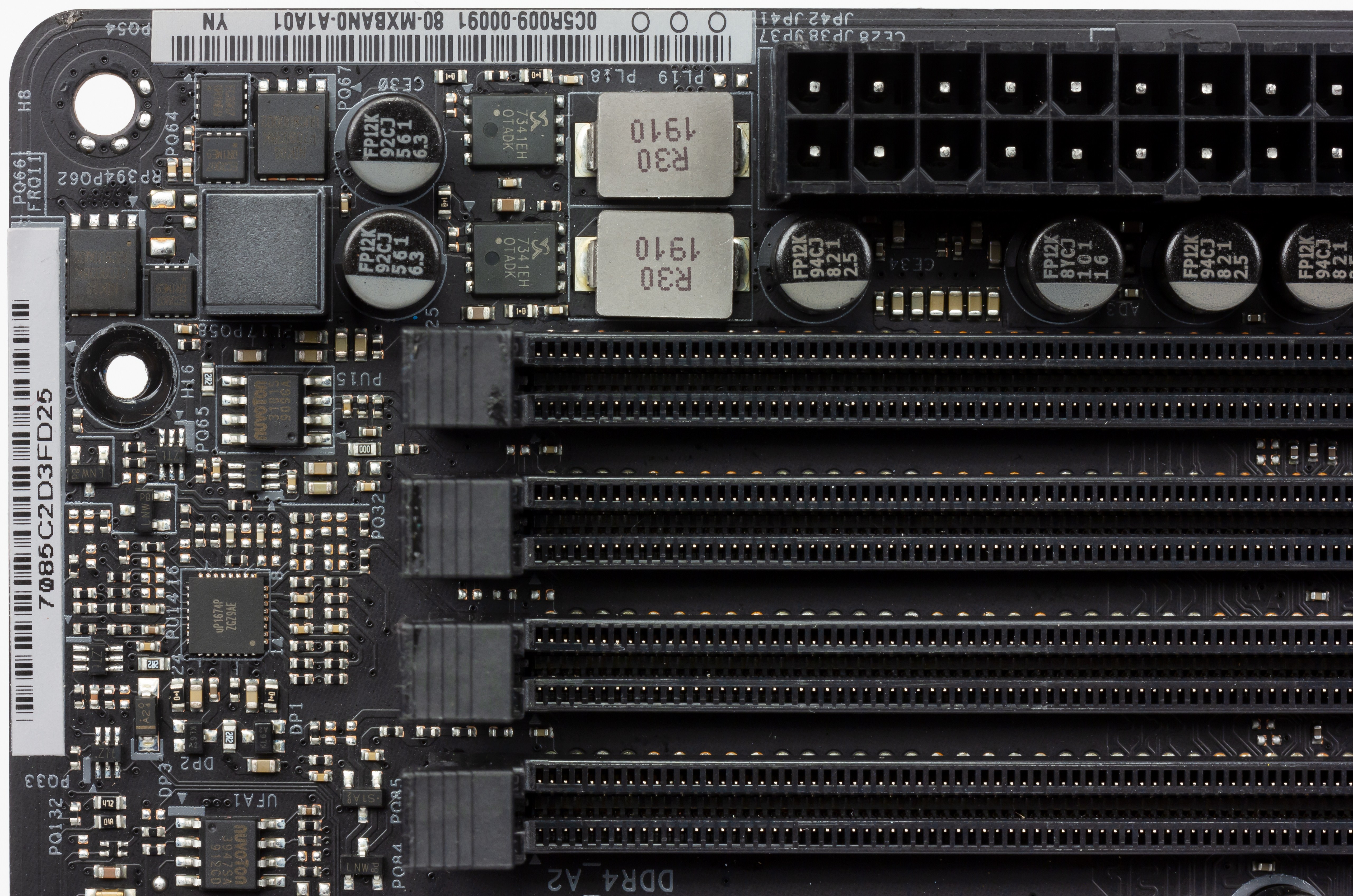

У модулей оперативной памяти все проще: обычная двухфазная система питания с контроллером uP1674 от UPI. Также используется набор из MOSFET FDPC5030SG от On Semiconductor.

Теперь про охлаждение.

Все потенциально сильно греющиеся элементы имеют свои собственные радиаторы. Как известно, самым горячим звеном в наборе AMD X570 является сам чипсет, поэтому многие производители вынуждены вспомнить про вентиляторы для такого рода микросхем.

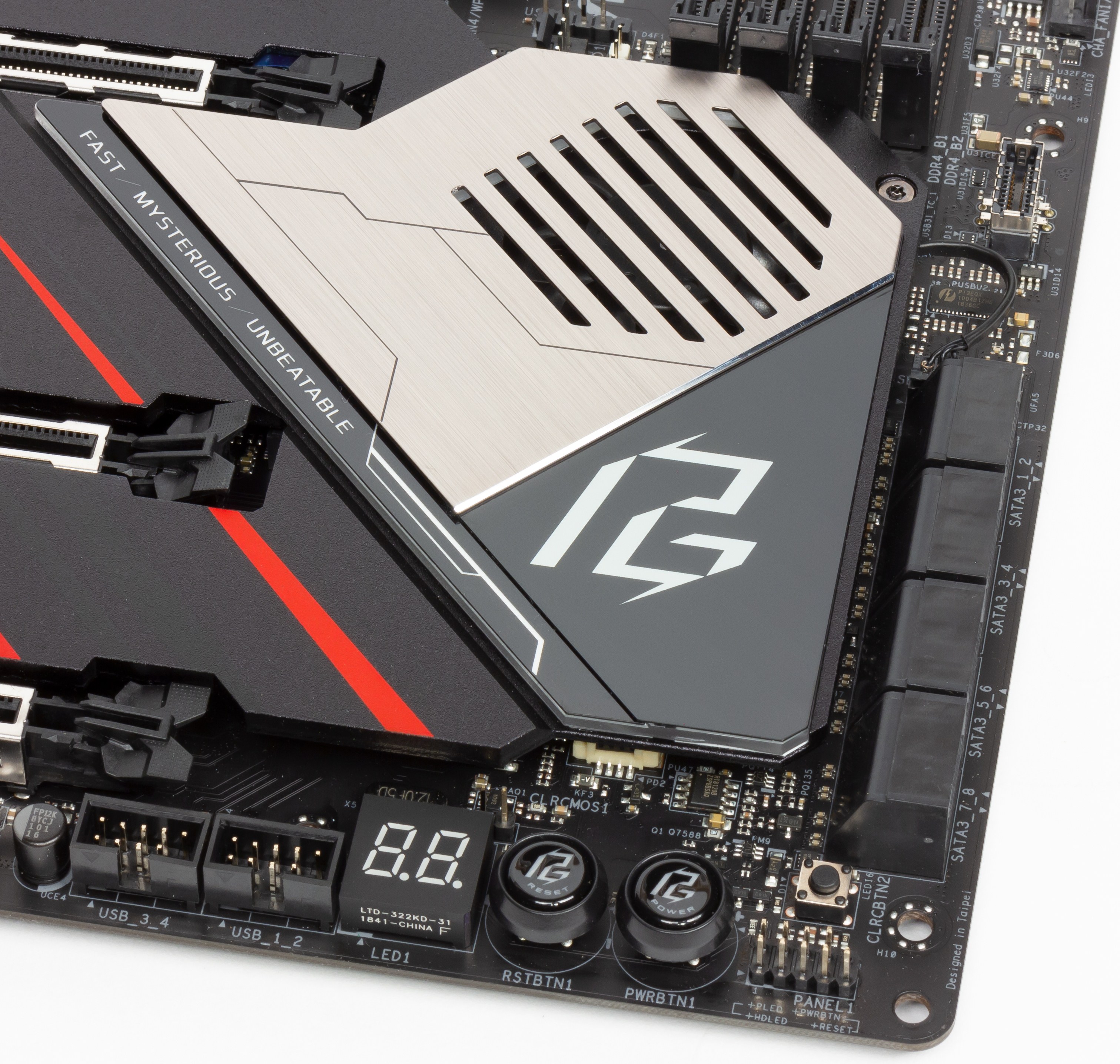

Не обошла эта участь стороной и компанию ASRock, поэтому в радиатор системного чипсета встроен небольшой вентилятор.

Однако, если на решениях других компаний мы видели, что, во-первых, вентиляторы на X570 расположены не на уровне первого слота PCI-E x16, куда обычно вставляется видеокарта, во-вторых, все же вентилятор включался далеко не всегда, и Х570 почти никогда не нагревался выше 65 °C.

Здесь же (как и у X570 Taichi) решетка вентилятора попала прямиком под кулер видеокарты (а сейчас большинство из них имеют 2- и даже 3-слотовые системы охлаждения, низко нависающие над матплатой), что само по себе уже ухудшает охлаждение Х570. Плюс к тому же конструкции многих кулеров видеокарт предусматривают выброс горячего воздуха вентиляторами в том числе и в сторону PCB материнской платы: сами понимаете, что такой поток тепла попадает прямиком в радиатор Х570. Поэтому в Сети уже появилось много негативных отзывов о том, что при использовании крупных и мощных видеокарт совместно с данной материнской платой и X570 Taichi происходит перегрев Х570, приводящий к выключению ПК (срабатывает защита).

Да, последние обновления BIOS улучшили ситуацию с перегревом Х570, повысив обороты вращения чипсетного вентилятора, поэтому перегревы прекратились. Однако появилась другая проблема: стал слышен неприятный высокочастотный звук от данного девайса, который, к прискорбию, еще и плавает по частоте. Конечно, когда вставляешь материнку в системный блок и закрываешь корпус, звук слышен меньше, но все равно это «косяк» разработчиков. Использование видеокарт с вентилятором, расположенным над Х570, может решить проблему, если воздух от него проходит через кожух СО видеокарты и попадает на системный чипсет.

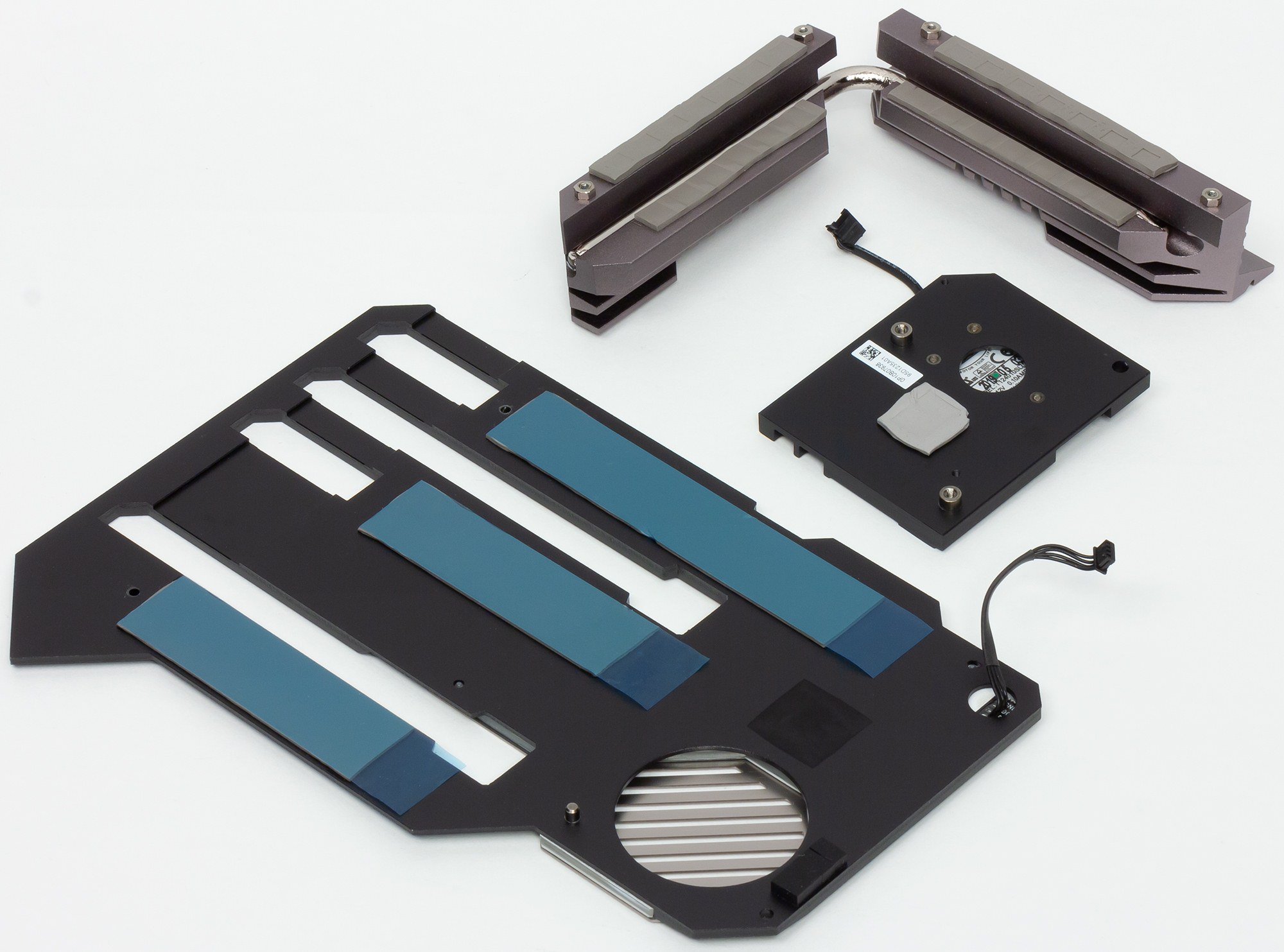

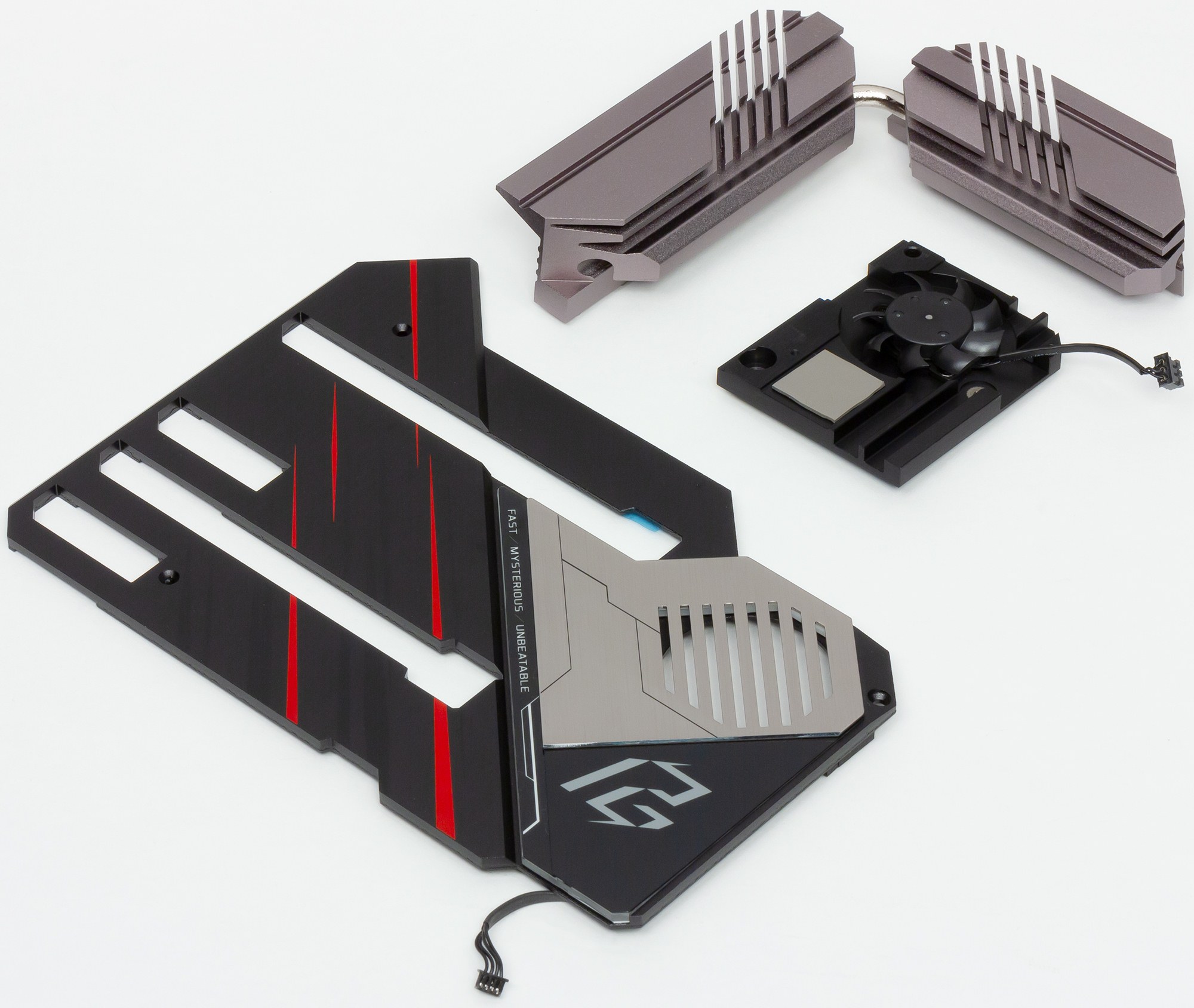

В целом СО материнки выглядит весьма внушительно. Огромный цельный радиатор для модулей M.2. через термоинтерфейс соединен с чипсетным радиатором, и по идее тепло от Х570 должно отводиться не только вентилятором, но и рассеиваться по огромному радиатору, занимающему чуть ли не половину материнки.

Возможно, что просто установили изначально шумный вентилятор, ведь разработчики делают акцент на долгой жизни такого вентилятора (до 50 тысяч часов непрерывной работы), а не на его тихую работу.

Что касается охлаждения силовых преобразователей (два радиатора под прямым углом друг ко другу), то там классическая схема: оба радиатора связаны тепловой трубкой.

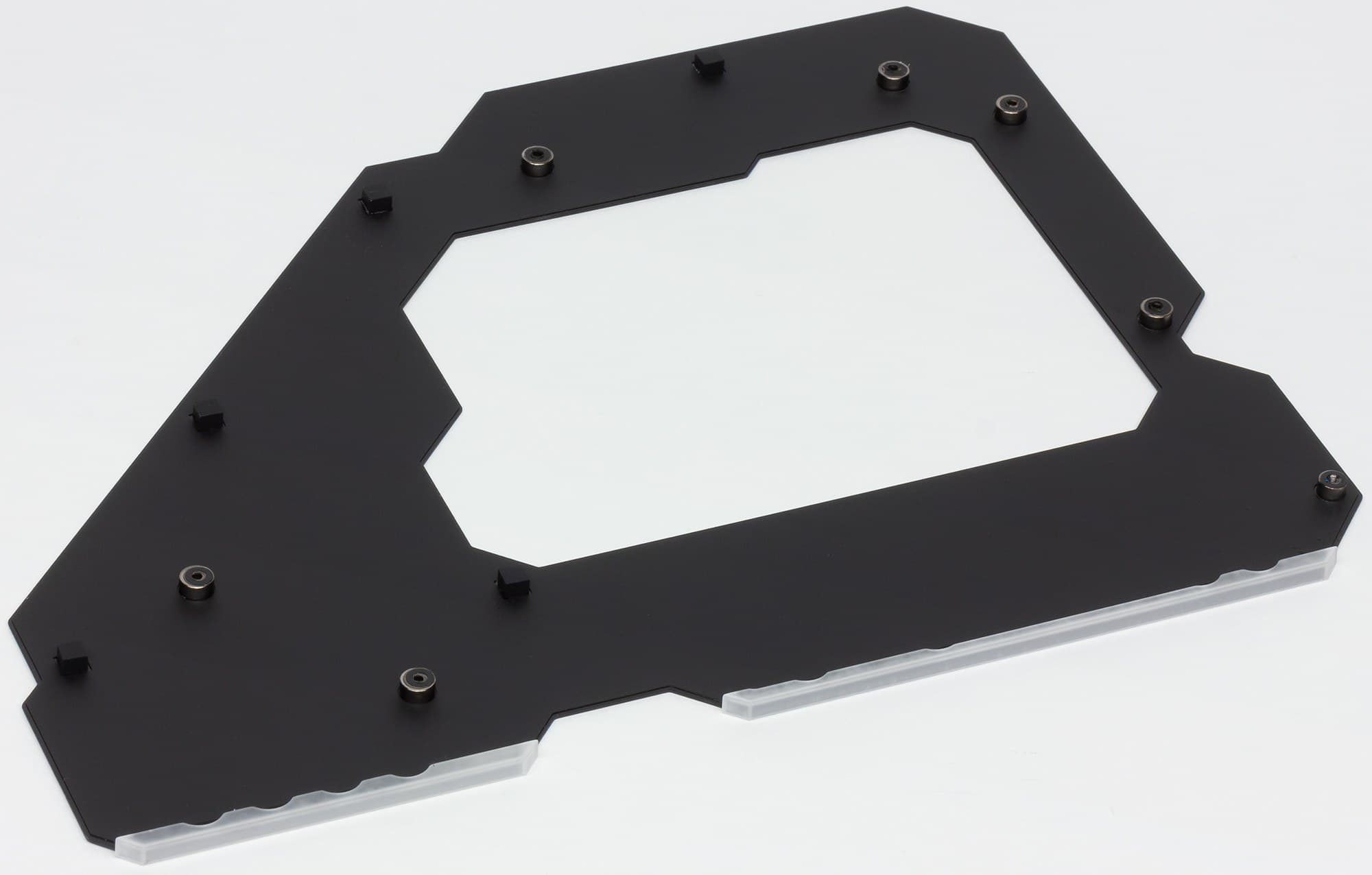

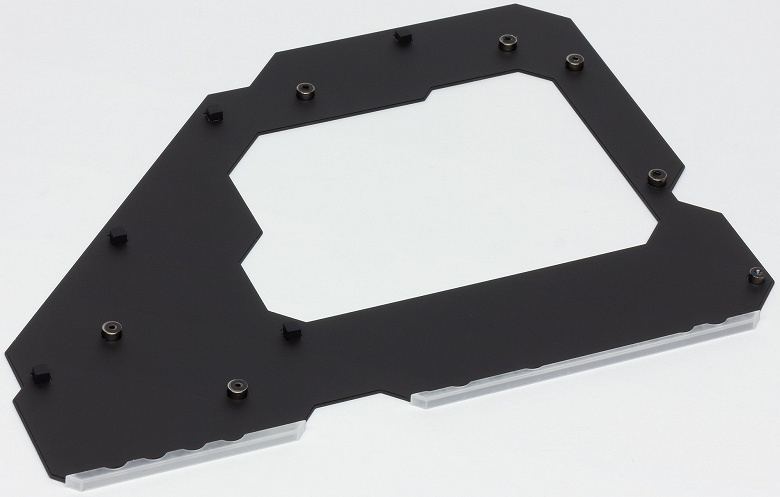

Пластина с задней стороны платы никак не участвует в охлаждении. Напомню, что она лишь для обеспечения жесткости PCB, ну и несет на себе рассеиватель подсветки на ребре материнки.

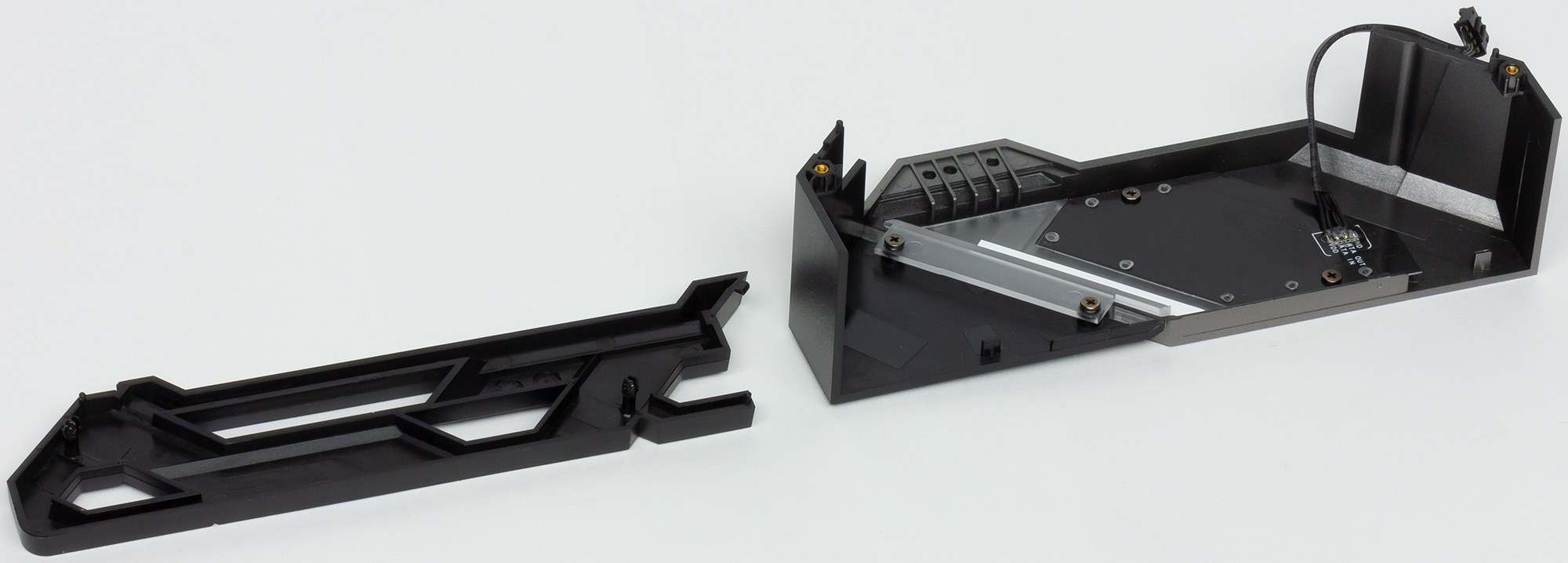

Над аудиоподсистемой и над блоком разъемов задней панели установлены пластиковые кожухи соответствующего дизайна и с подсветкой, радиаторов там нет.

В целом надо сказать, что система питания довольно мощная, однако мы уже видели более продвинутые и мощные схемы на топовых материнских платах. Впрочем, все равно «питалово» должно быть на уровне: новые самые топовые процессоры AMD — 12-ядерные (а впереди еще и Ryzen 9 3950X с 16 ядрами!), потребляют очень много, требования к схеме питания очень высокие.

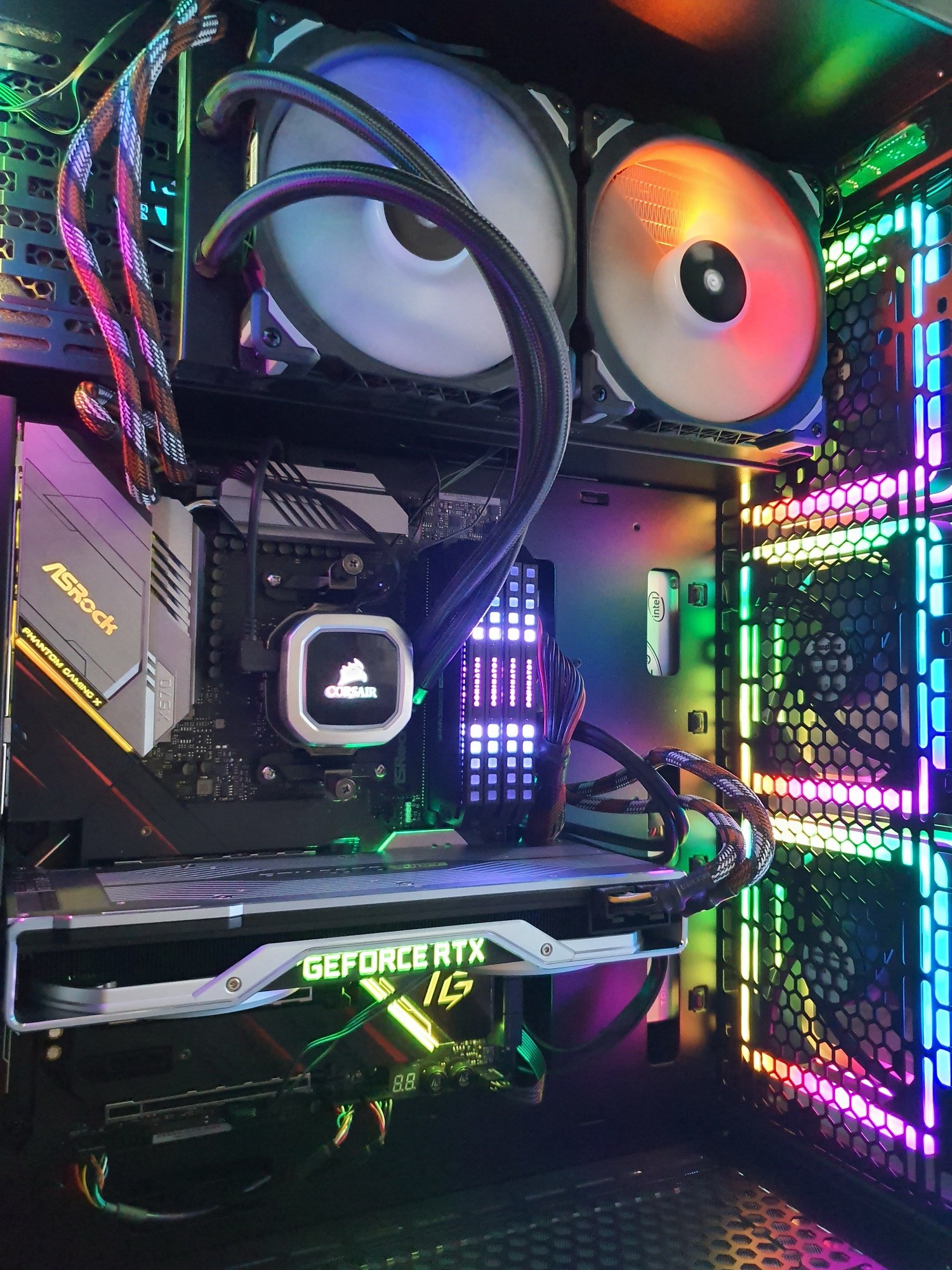

Подсветка

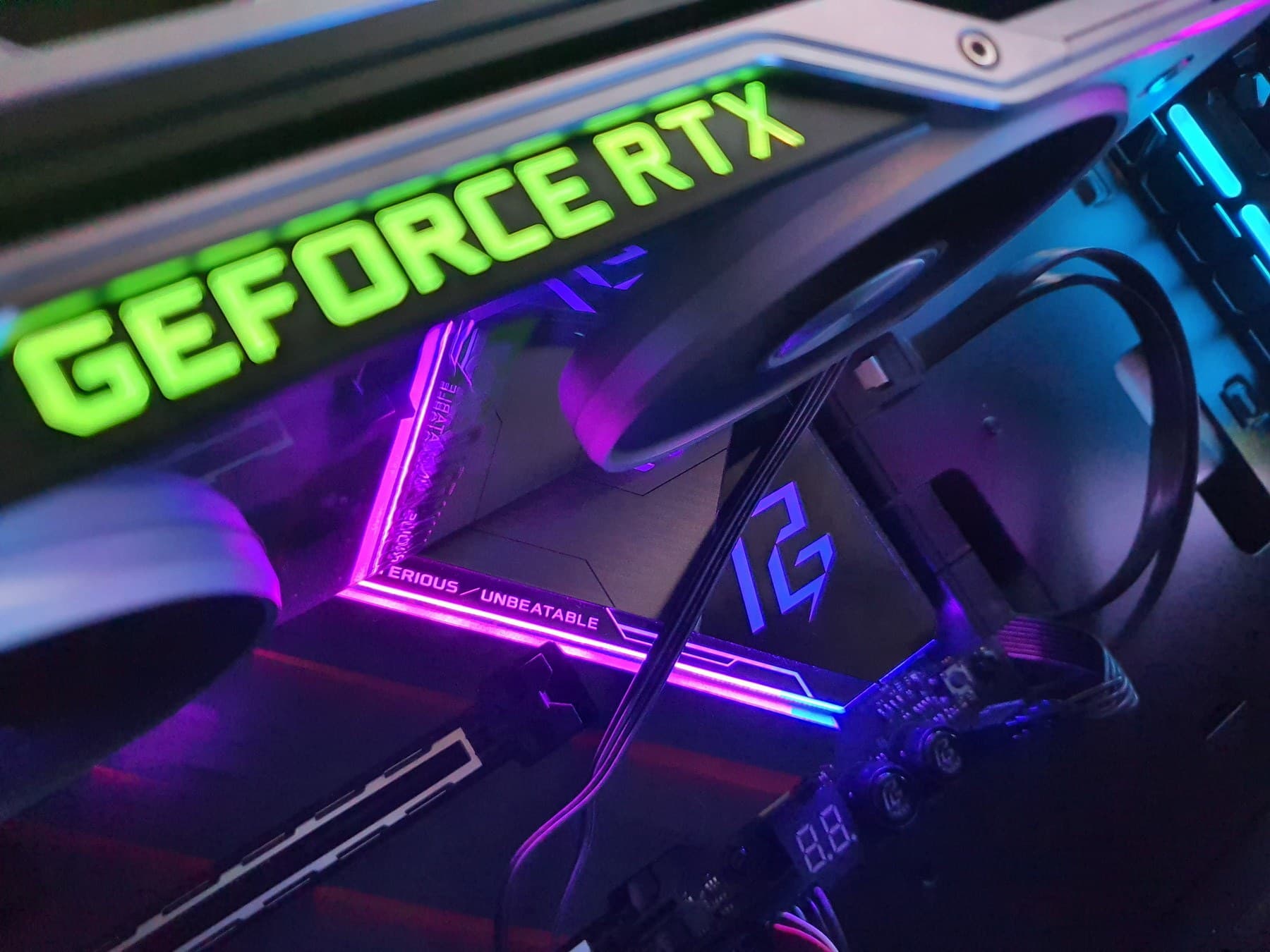

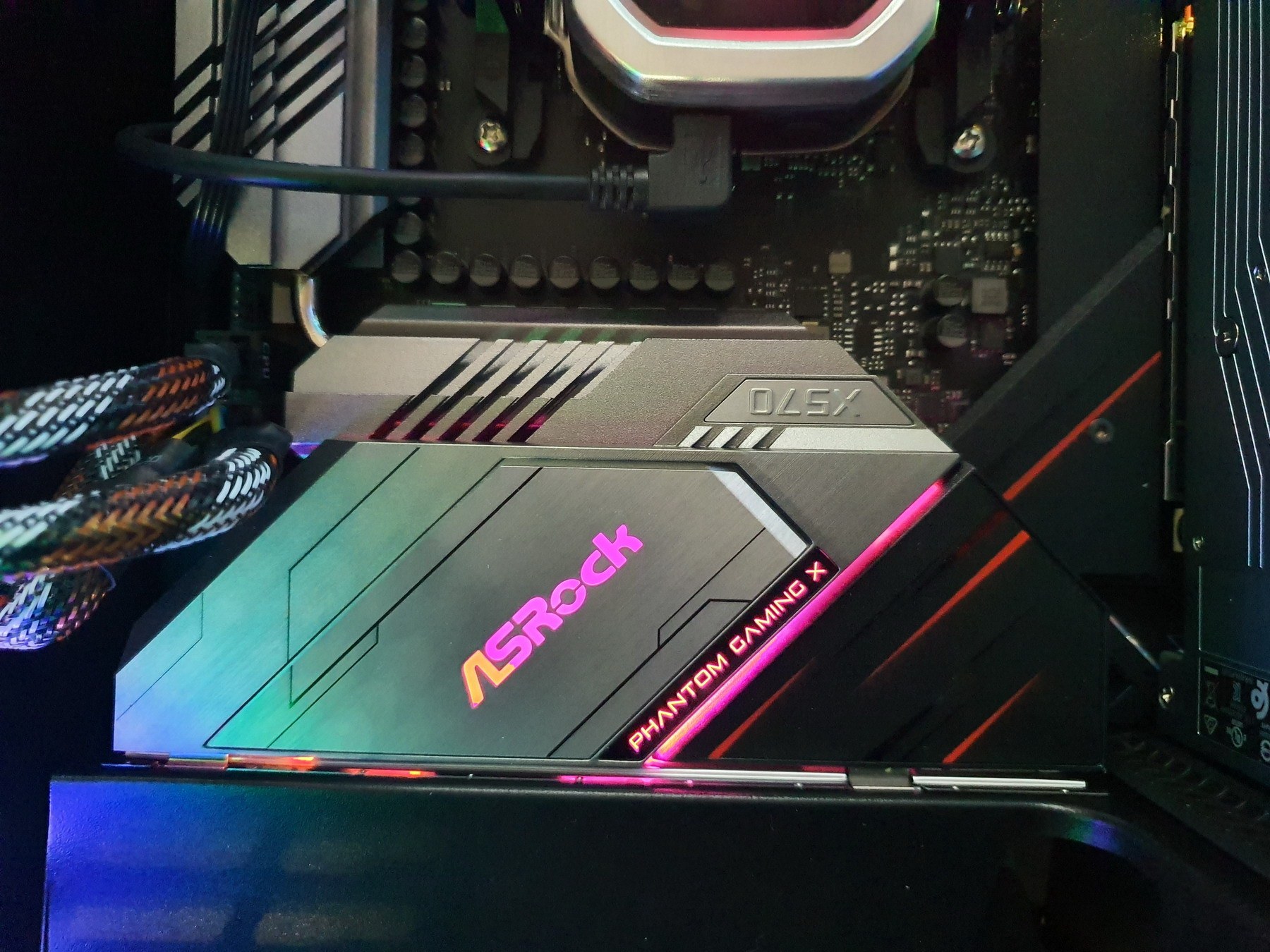

Вообще материнские платы ASRock всегда отличаются очень красивой подсветкой, особенно это касается флагманских решений. Светодиоды подсвечивают лого и название продукта на кожухе, покрывающем задний блок с разъемами. А также подсвечены радиатор чипсета и боковая сторона платы с оборотной стороны. Через программу ASRock Polychrome Sync можно создать эффектные световые решения.

Вообще надо сказать еще раз, что как правило, топовые решения (будь то видеокарта, материнская плата или даже модули памяти) сейчас практически все оснащаются красивыми модулями подсветки, положительно влияющими на эстетическое восприятие. Моддинг — это нормально, это красиво, подчас просто стильно, если все подобрано со вкусом. Разумеется, это не навязывается, и всю подсветку можно выключить через ту же утилиту или в BIOS-е.

И не забываем, что еще поддерживается подключение светодиодных RGB-лент/устройств к 3 разъемам на самой материнской плате. Надо сказать, что ряд производителей моддинговых корпусов с уже вмонтированной подсветкой «сертифицируют» поддержку программ ведущих производителей материнских плат, включая ASRock.

Программное обеспечение под Windows

Все программное обеспечение можно скачать с сайта производителя ASRock.com. Основная программа — так сказать, менеджер всего «софта» — это App Shop. Ее и следует установить первой.

App Shop помогает загрузить все остальные нужные (и не совсем нужные) утилиты. Большинство из них запускается и без App Shop. Эта же программа следит и за обновлениями установленного фирменного ПО от ASRock, а также за актуальностью прошивки BIOS.

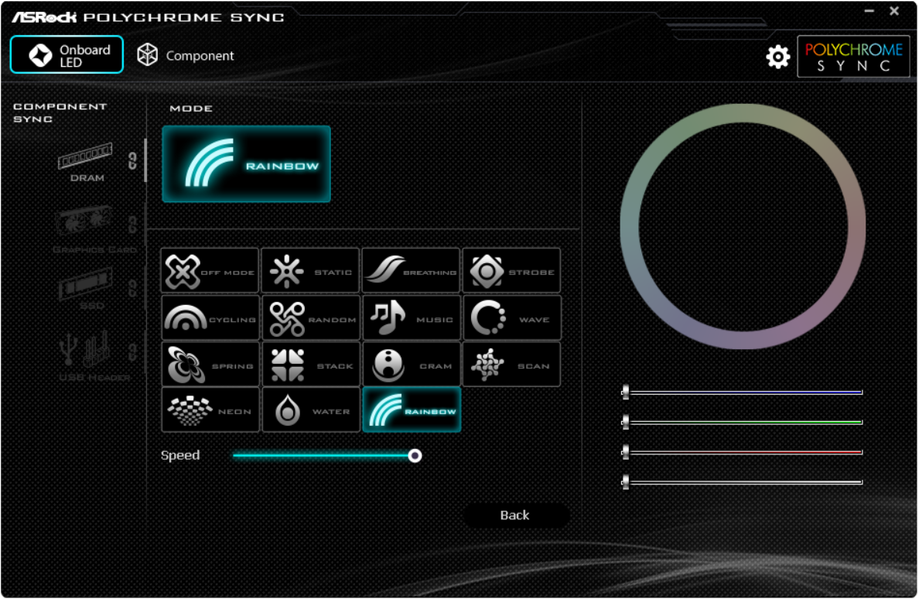

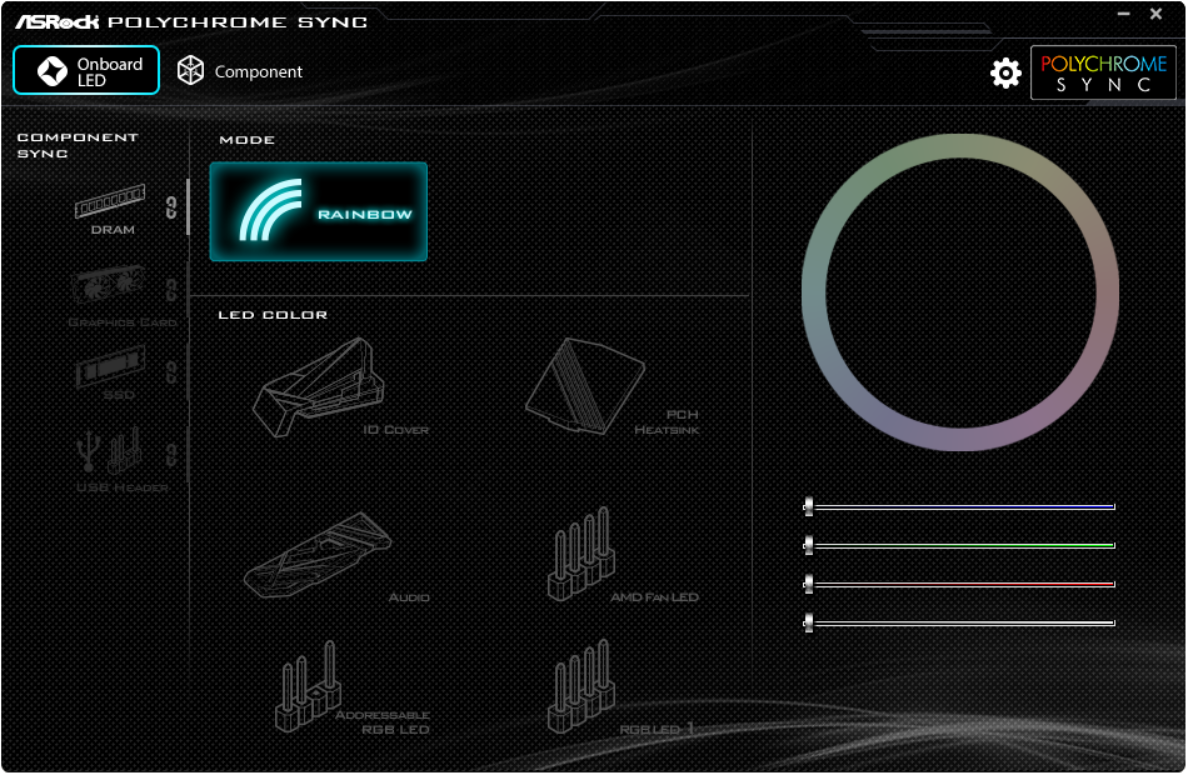

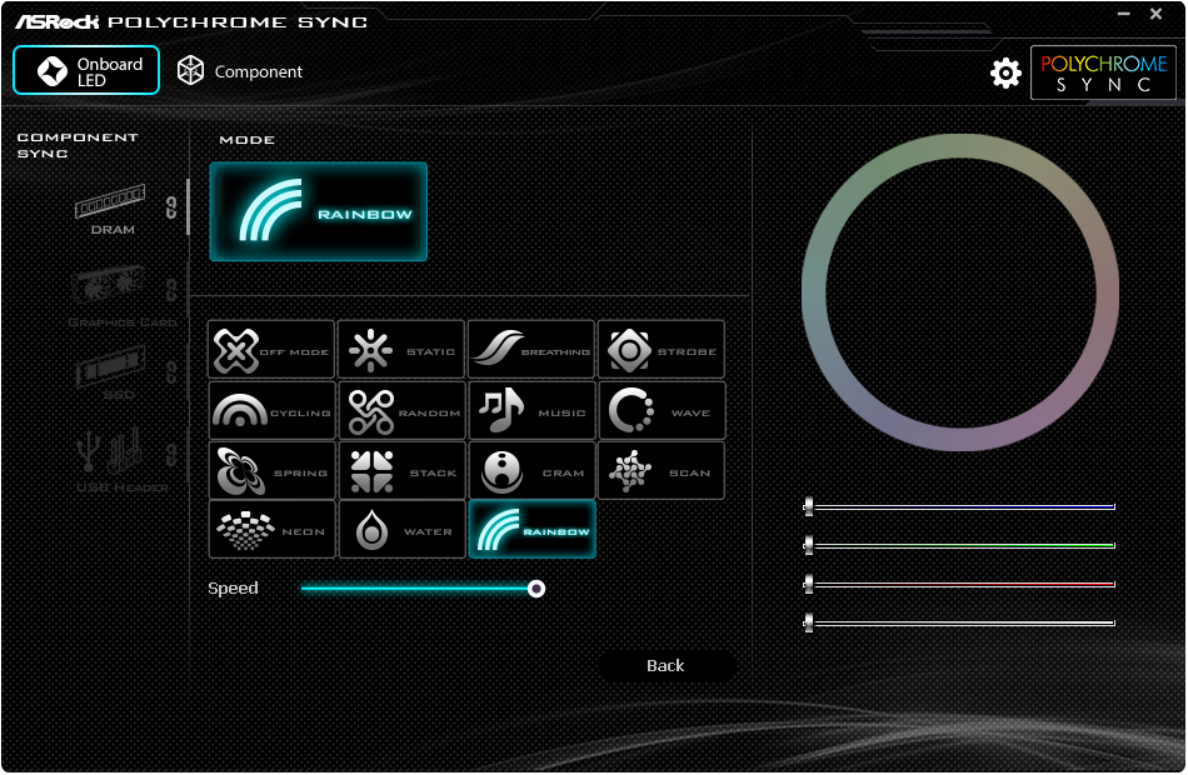

Начнем с программы: Polychrome Sync, настраивающей работу режимов подсветки.

Утилита умеет распознавать все фирменные элементы ASRock, оснащенные подсветкой, а также ряд других RGB-элементов от иных производителей.

Можно задавать подсветку как для отдельных элементов, так и для всей группы в целом, а также записывать выбранные алгоритмы подсветки в профили, чтобы потом легко переключаться между ними. Видеоролик, демонстрирующий один из режимов подсветки, был приведен ранее в разделе «Подсветка».

Как и следовало ожидать, наличие второго более скоростного сетевого контроллера (Realtek Dragon RTL8125) дало все основания укомплектовать данную материнскую плату специальной программой.

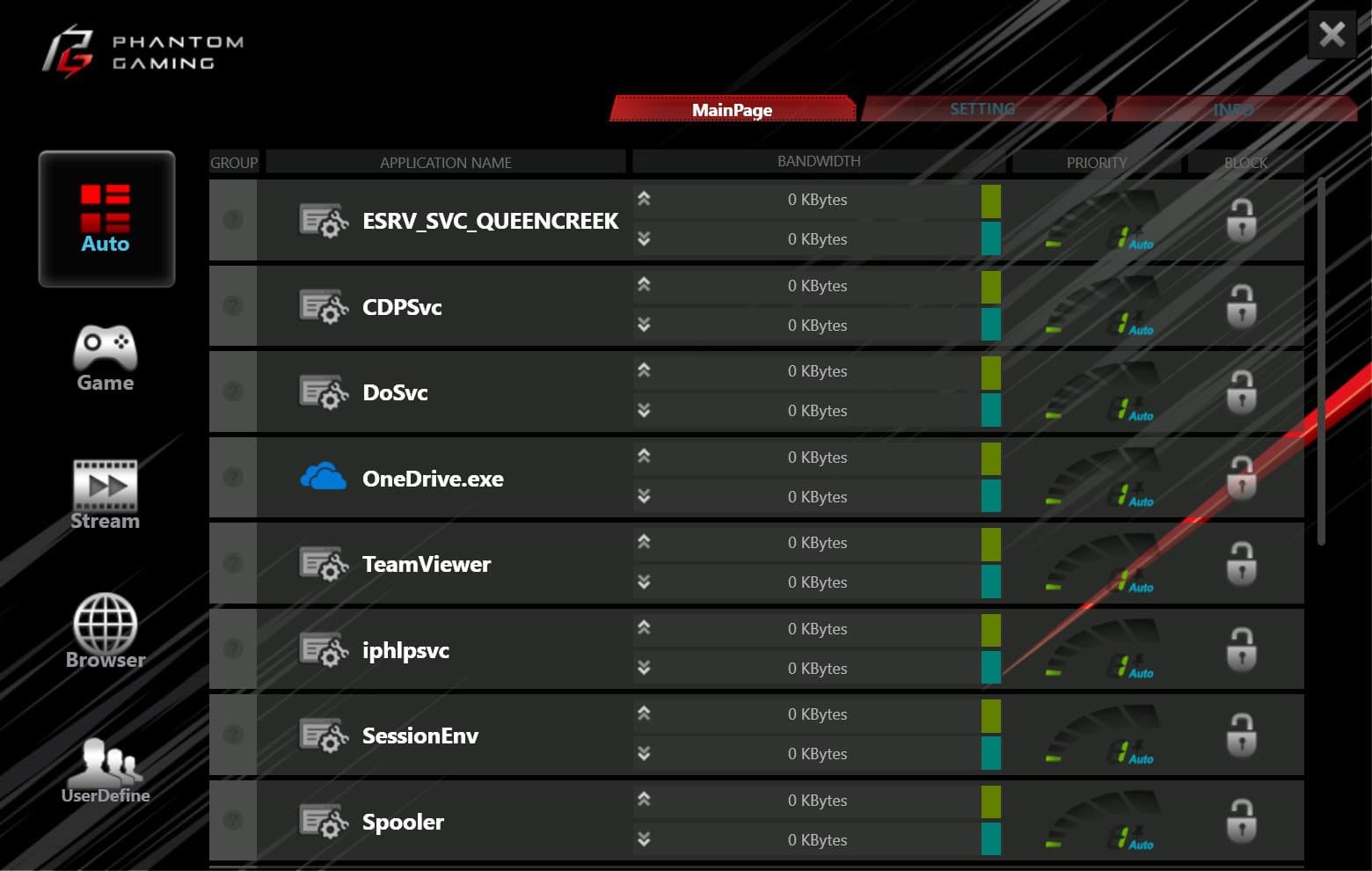

Программа позволяет регулировать приоритет сетевых потоков разных приложений в автоматическом режиме, а также дает возможность управлять ими вручную. В режиме игр можно оптимизировать передачу сетевых пакетов именно с приоритетом для игр (происходит сканирование установленных игр на ПК). Особенно хороша эта утилита для тех, кто любит «стримить» игровые процессы в Сеть, то есть 2,5-гигабитный Ethernet будет использоваться как раз для этих целей, когда как сама игра будет использовать основной гигабитный канал.

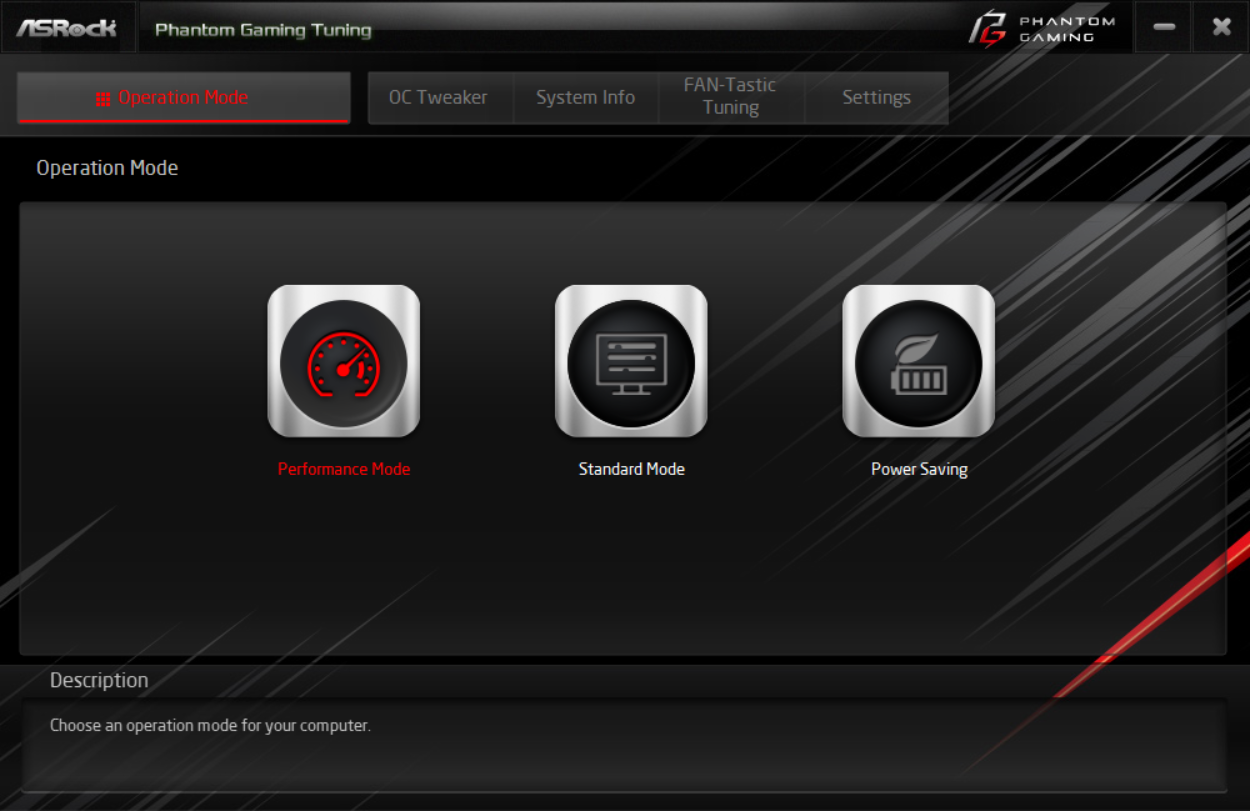

Разработчики, тем временем, считают, что самая основная программа — это Phantom Gaming Tuning.

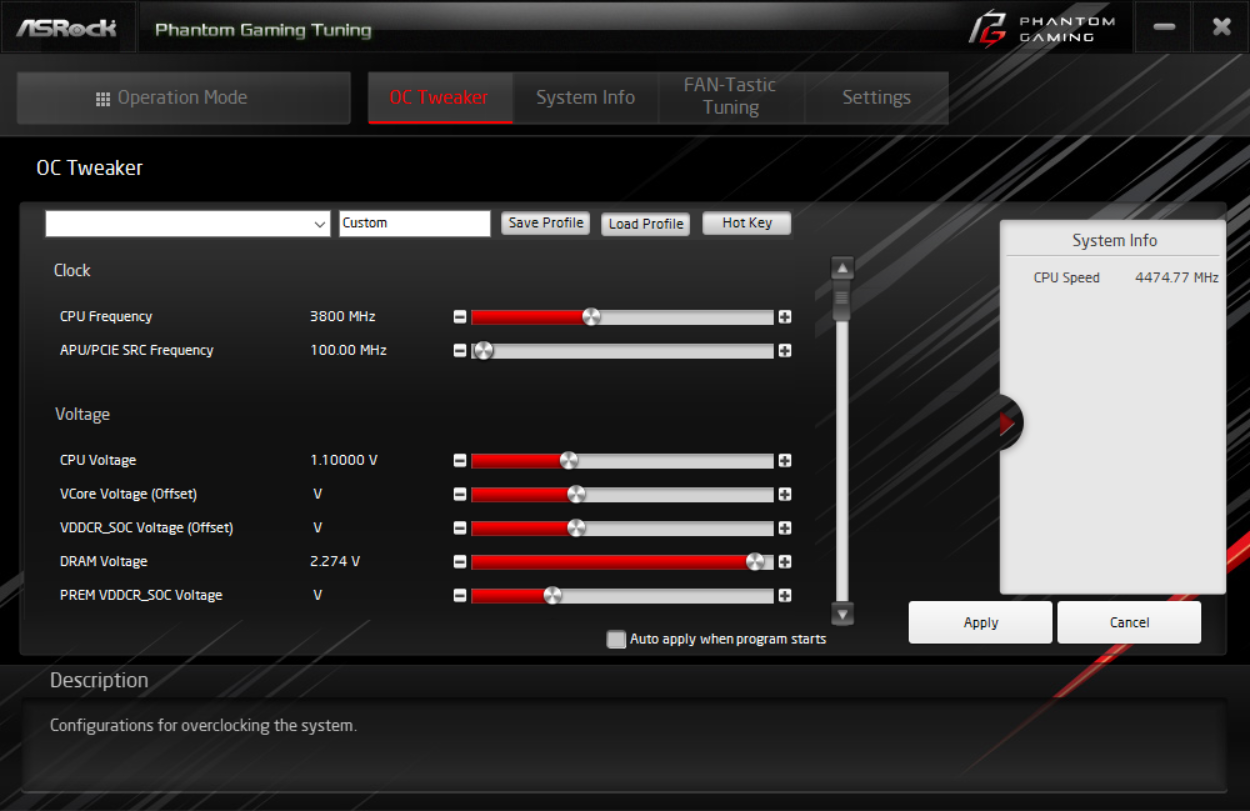

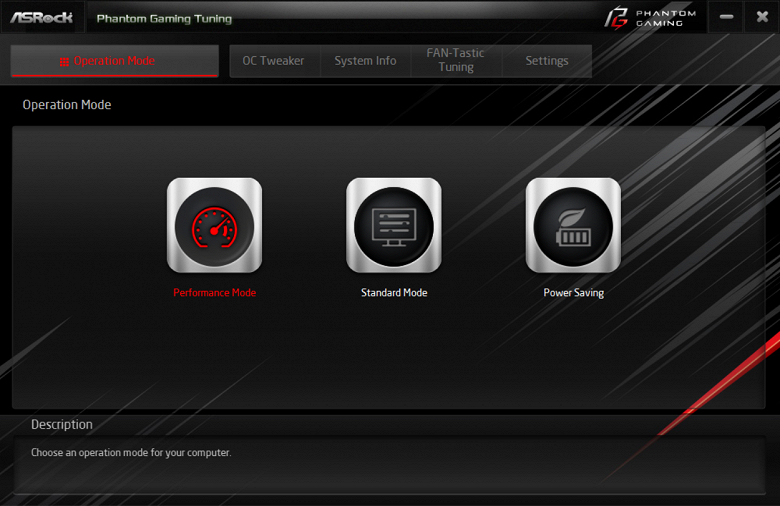

Для тех, кому лень возиться с ручными тонкими настройками оверклокинга, имеются три предустановочных режима. Впрочем, отличие между ними небольшое: Performance Mode задает максимально возможные в рамках AMD Precision Boost частоты всего для 2-3 ядра, когда как обычный режим довольствуется тем же для одного ядра. Режим Power Saving держит частоты на номинальном (минимальном) уровне, хотя все равно некоторые «всплески» встречаются.

​ Тут понятно, можно вручную выставлять разные параметры овеклокинга

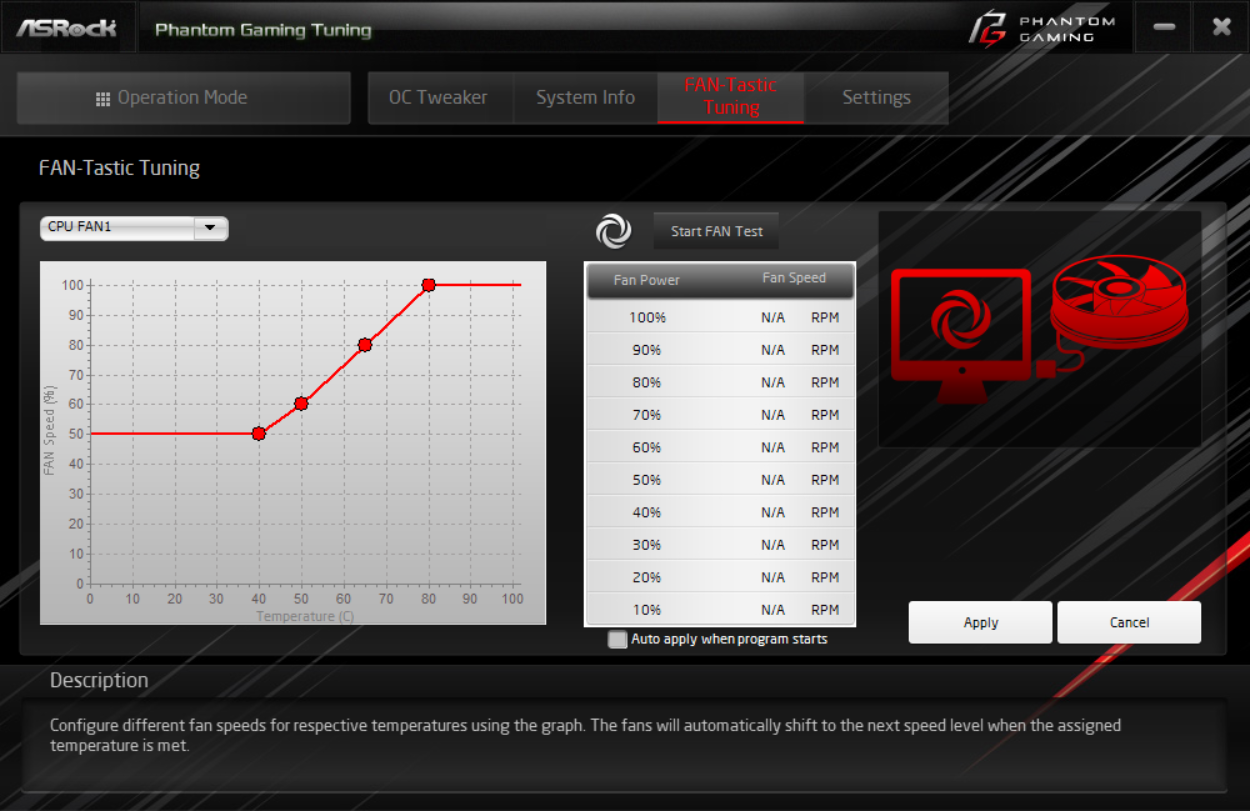

Наиболее интересной частью данной программы является возможность настраивания работы вентиляторов (мы не забываем, что у материнской платы есть 6 гнезд для подключения вентиляторов).

Настройки BIOS

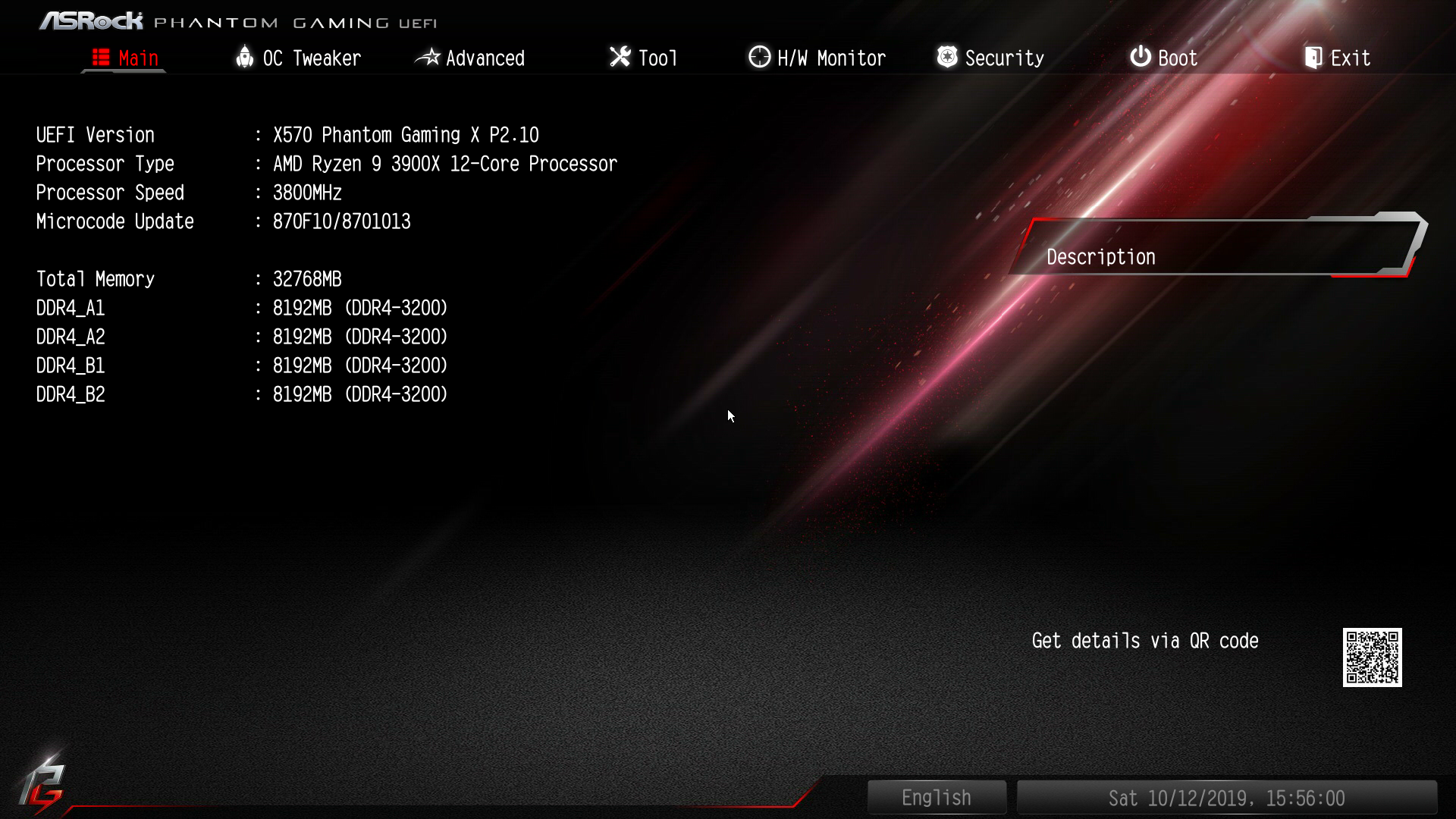

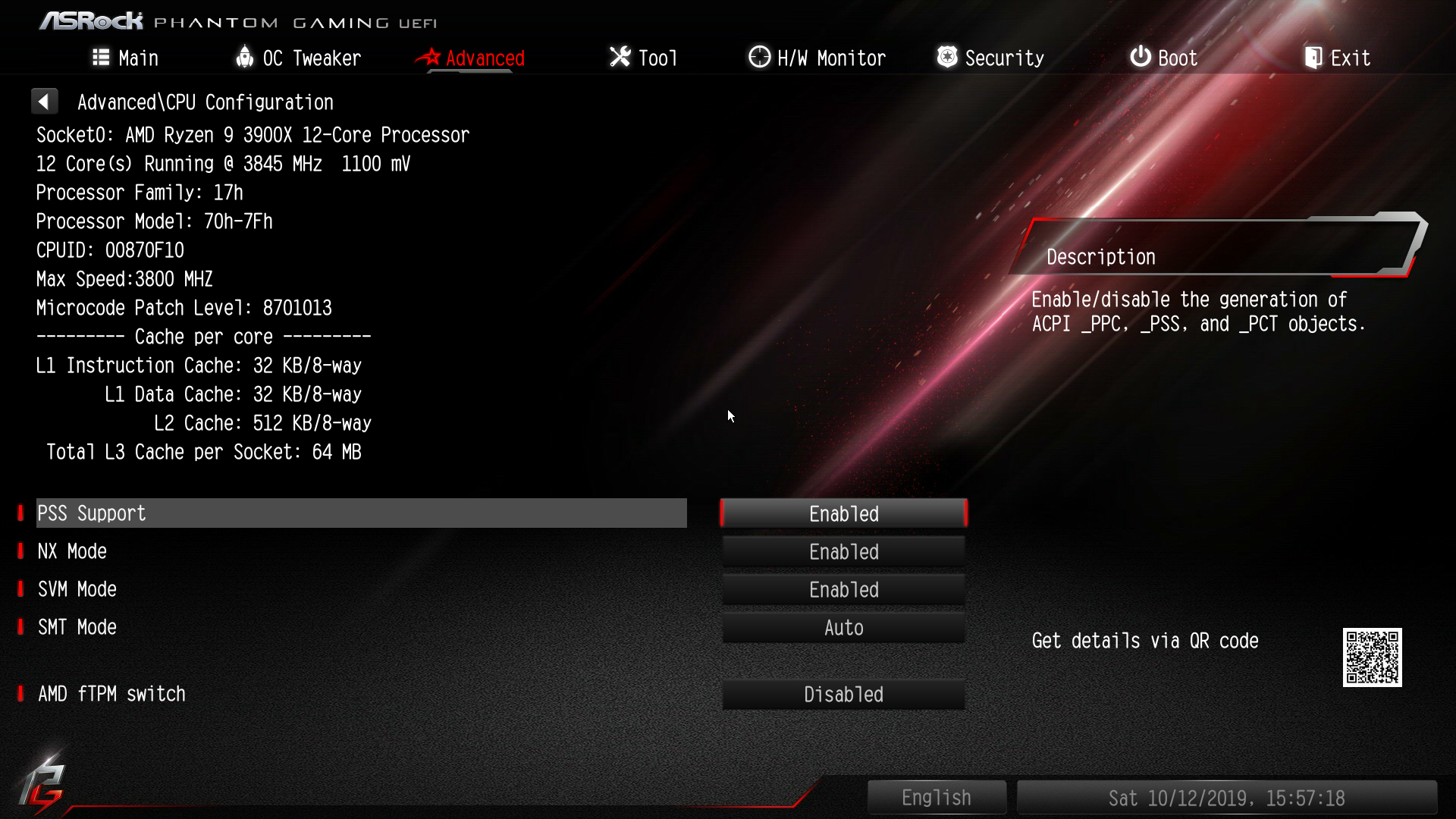

Все современные платы сейчас имеют UEFI (Unified Extensible Firmware Interface), которые, по сути, являются операционными системами в миниатюре. Для входа в настройки при загрузке ПК традиционно надо нажать клавишу Del или F2.

Так называемого «простого» меню тут нет, — оно уместилось в закладке Main в «продвинутом» меню.

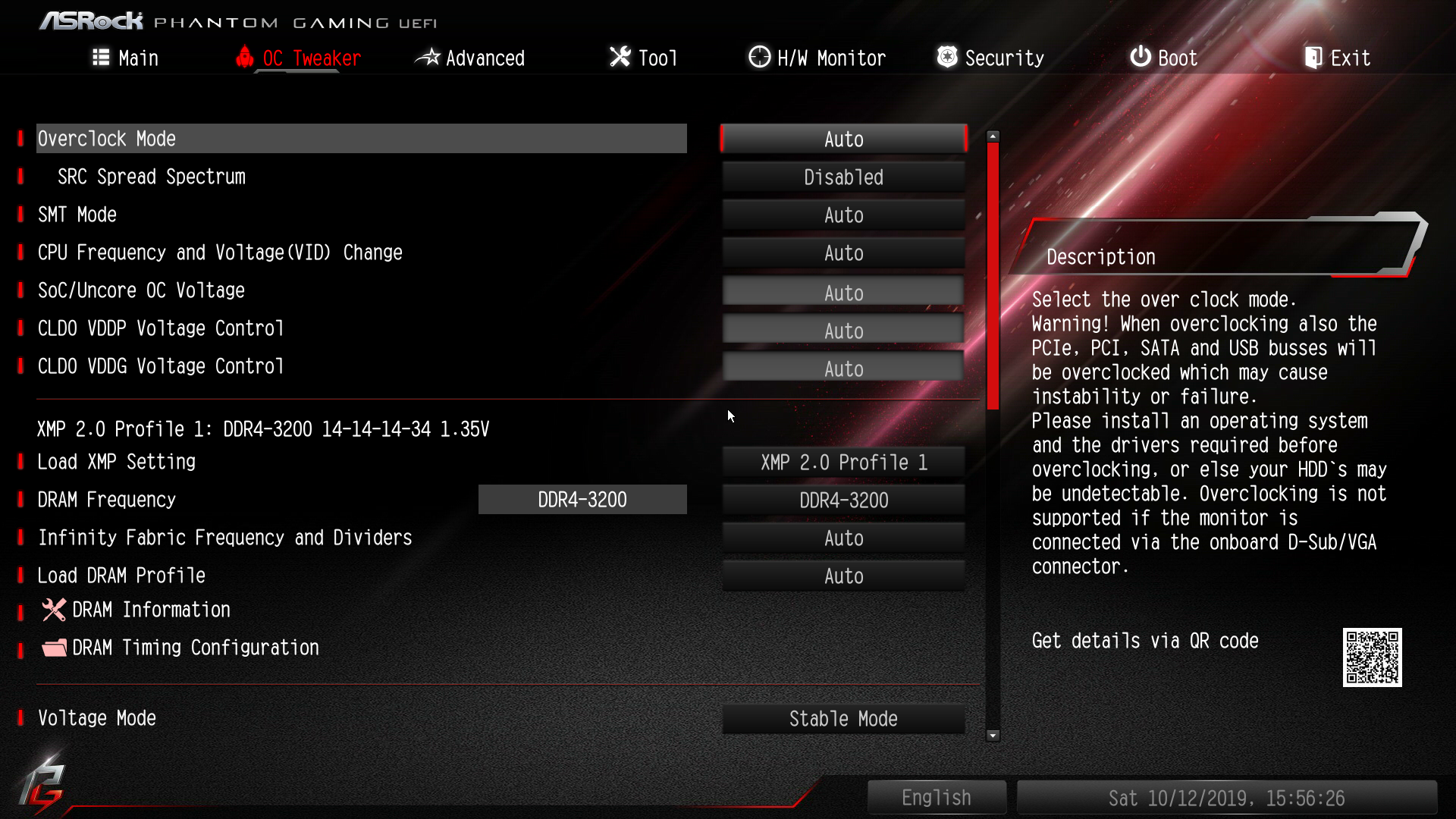

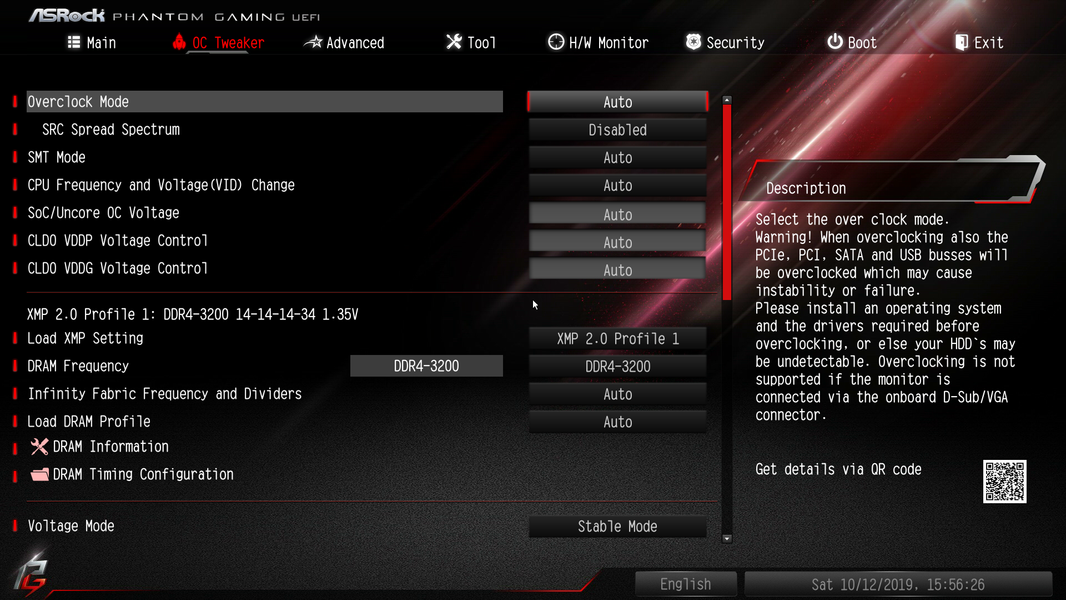

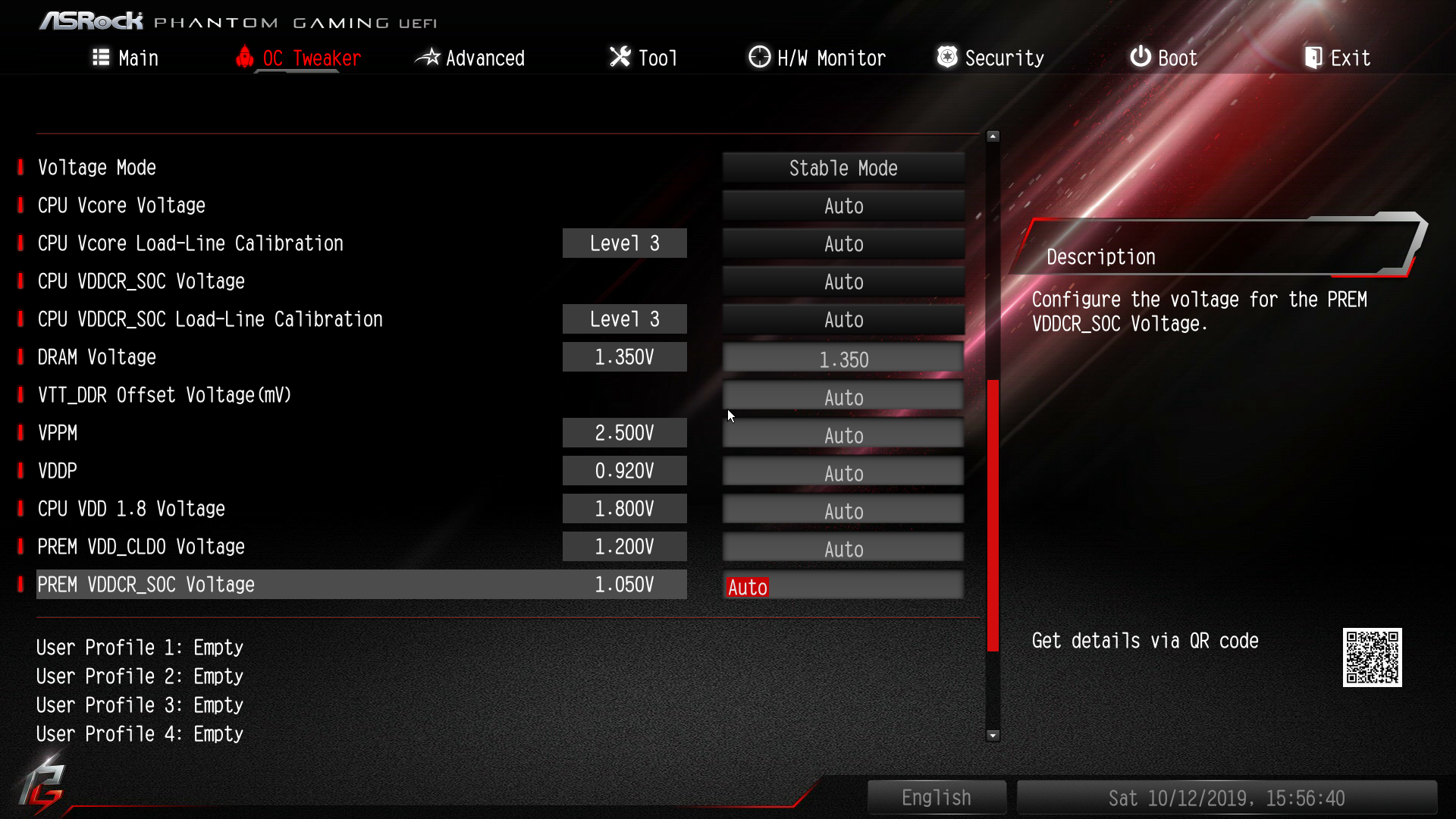

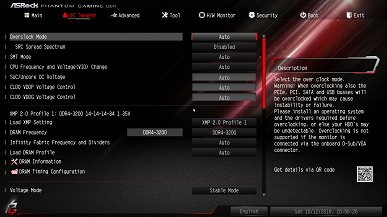

Раздел по разгону — традиционен, имеет огромное количество опций и настроек. Конечно, здесь имеется второе отличие от X570 Taichi: «оверклокерский» значительно увеличен.

Хотя, мы знаем, что чтобы там не переключали, всем рулить будет AMD Precision Boost, который сбросит любую настройку оверклокинга, если та будет угрожать процессору перегревом.

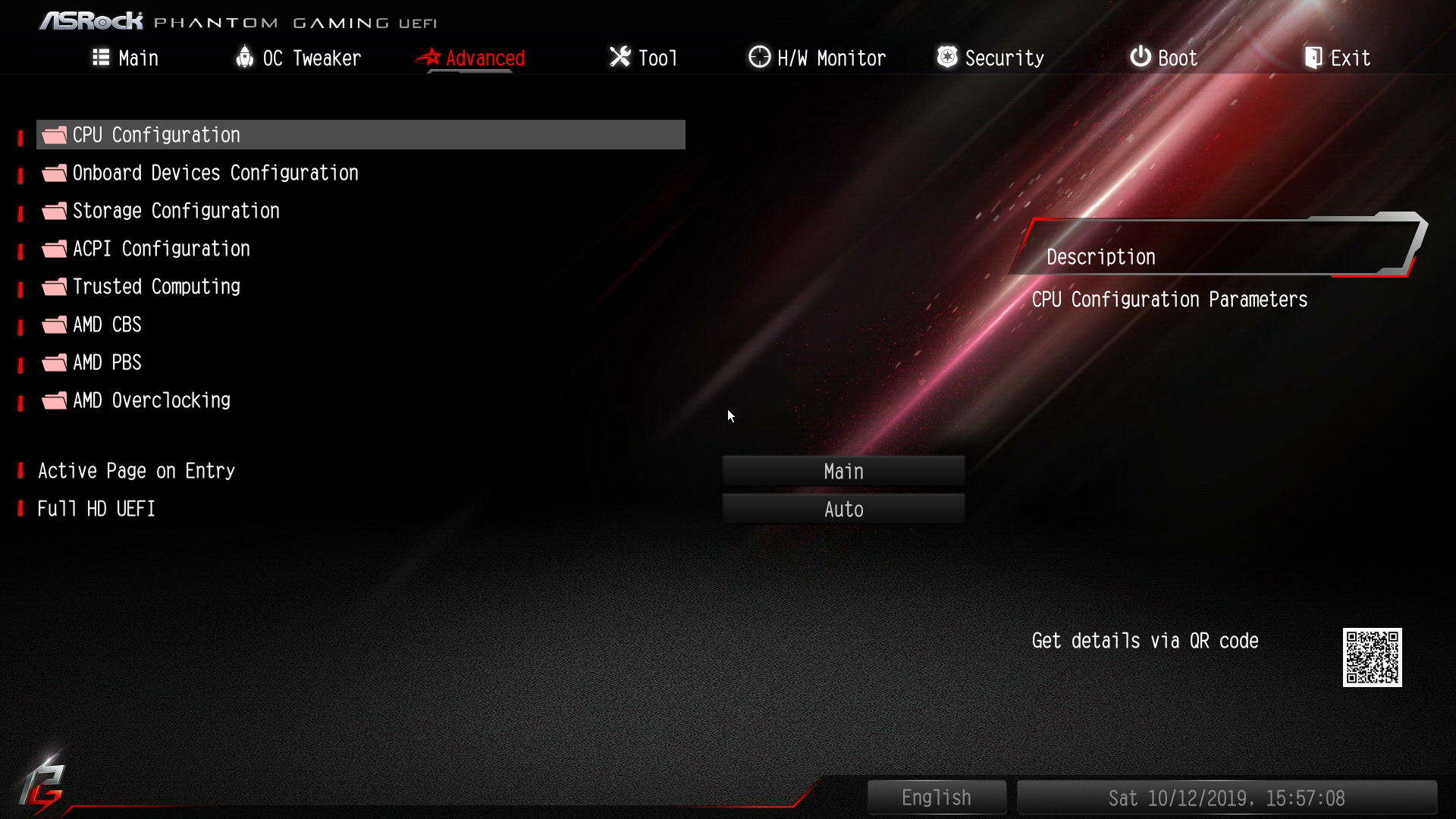

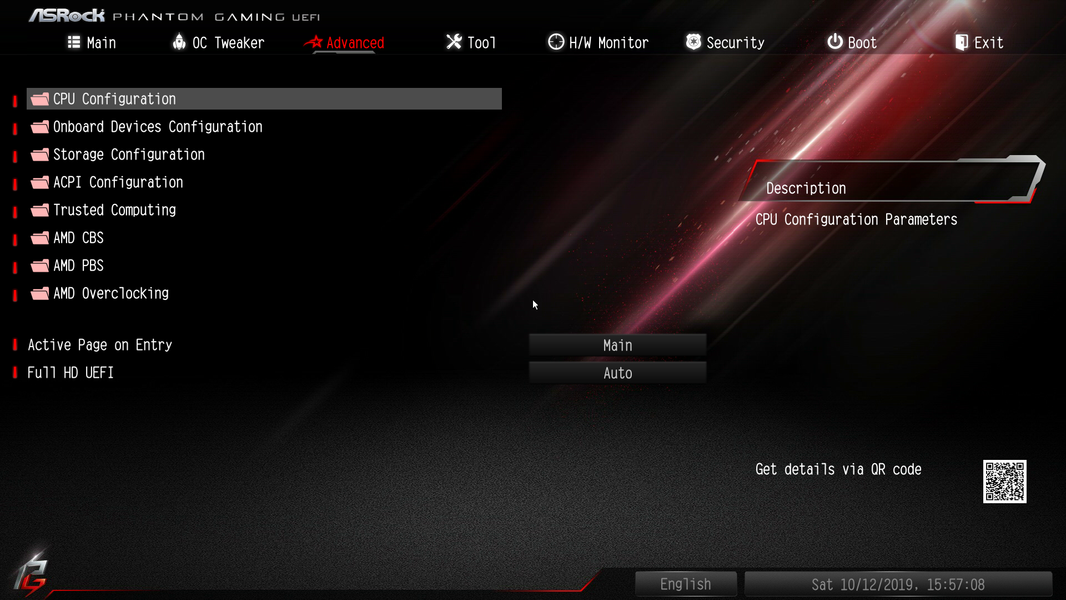

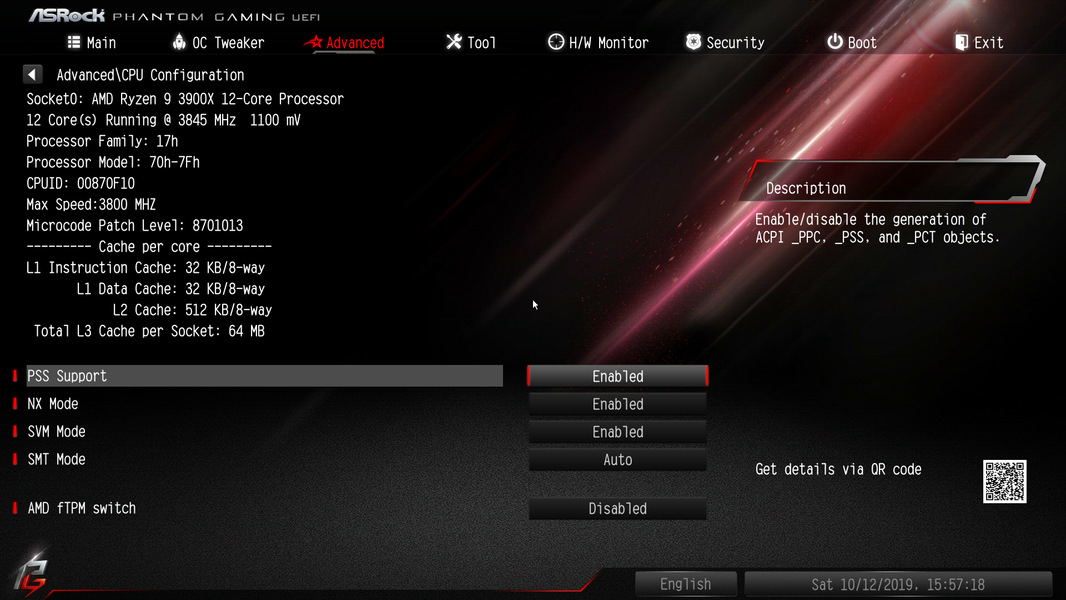

В следующем разделе «продвинутых настроек продвинутого меню» можно AMD PB выключить, тогда уже разгон будет полностью безлимитным (в рамках того, чего выдержит конкретный «камень»), но при этом AMD уведомит через сообщение в том же BIOS, что все риски вы берете на себя.

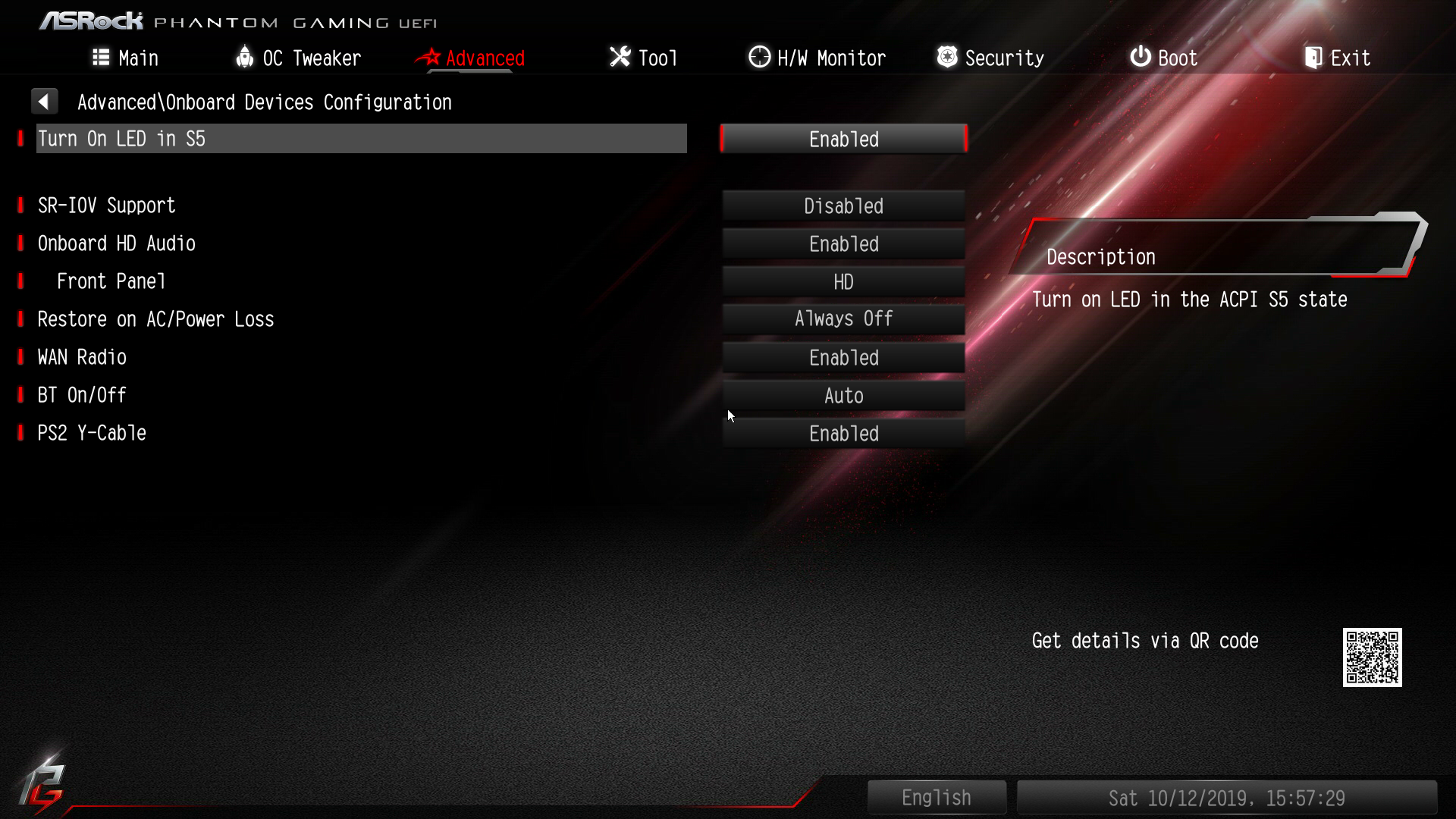

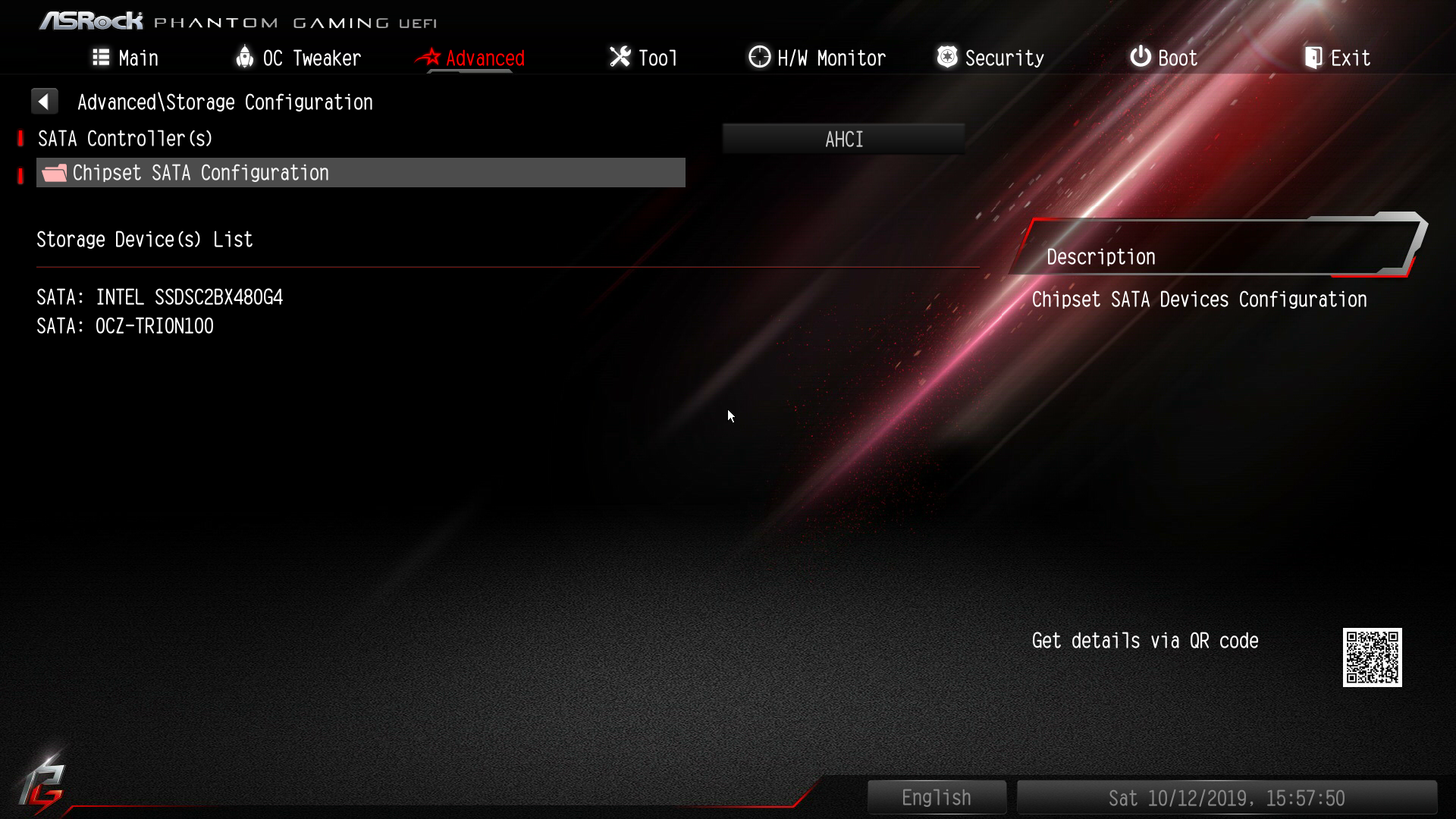

Далее мы видим периферийные устройства, их настройки.

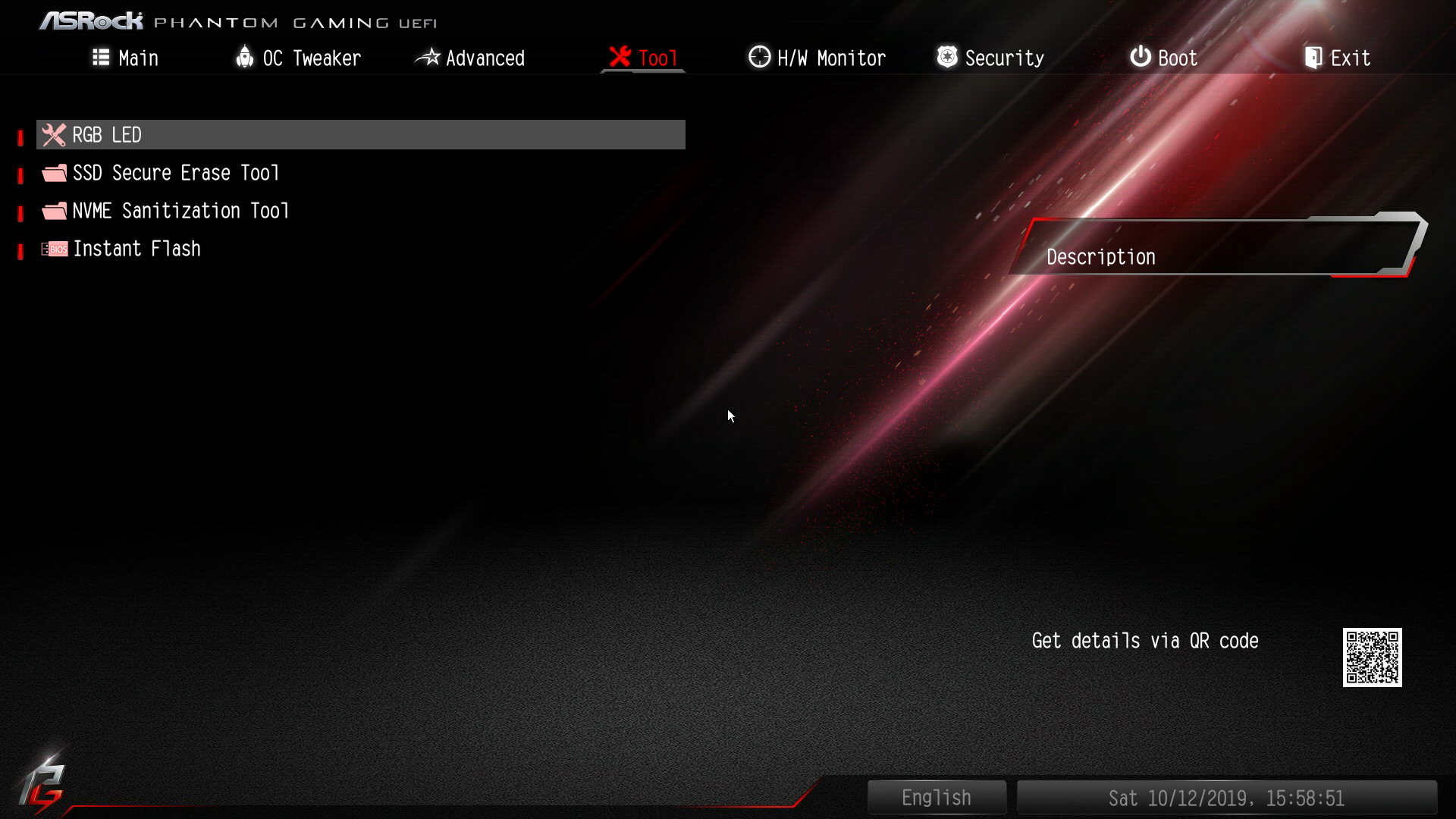

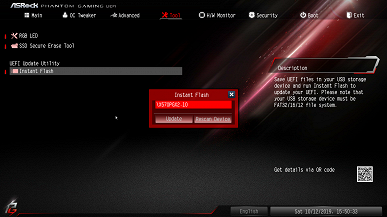

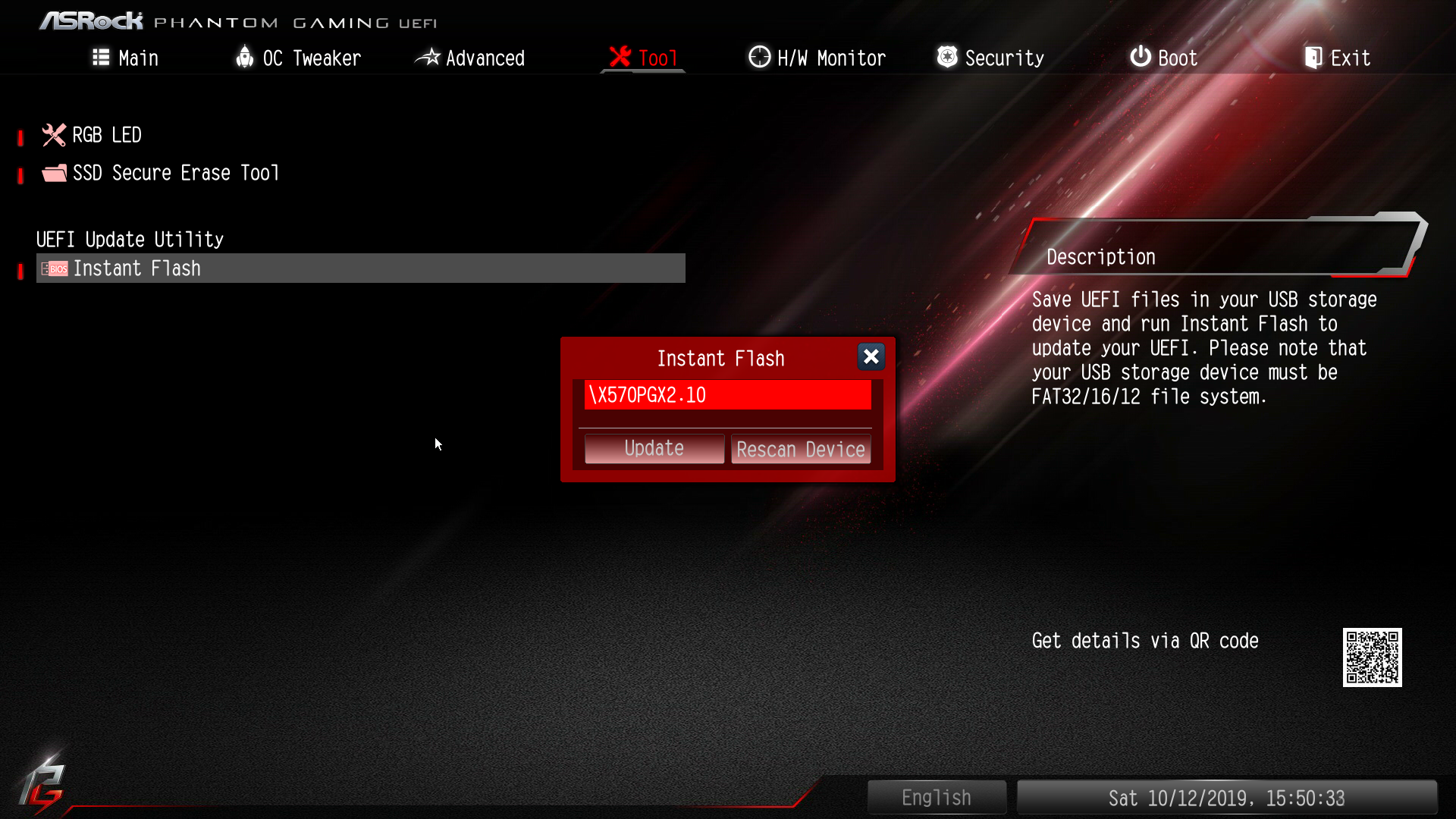

В разделе утилит можно управлять подсветкой (если кто не хочет ставить программу Polychrome Sync). А также обновить версию BIOS с флеш-накопителя.

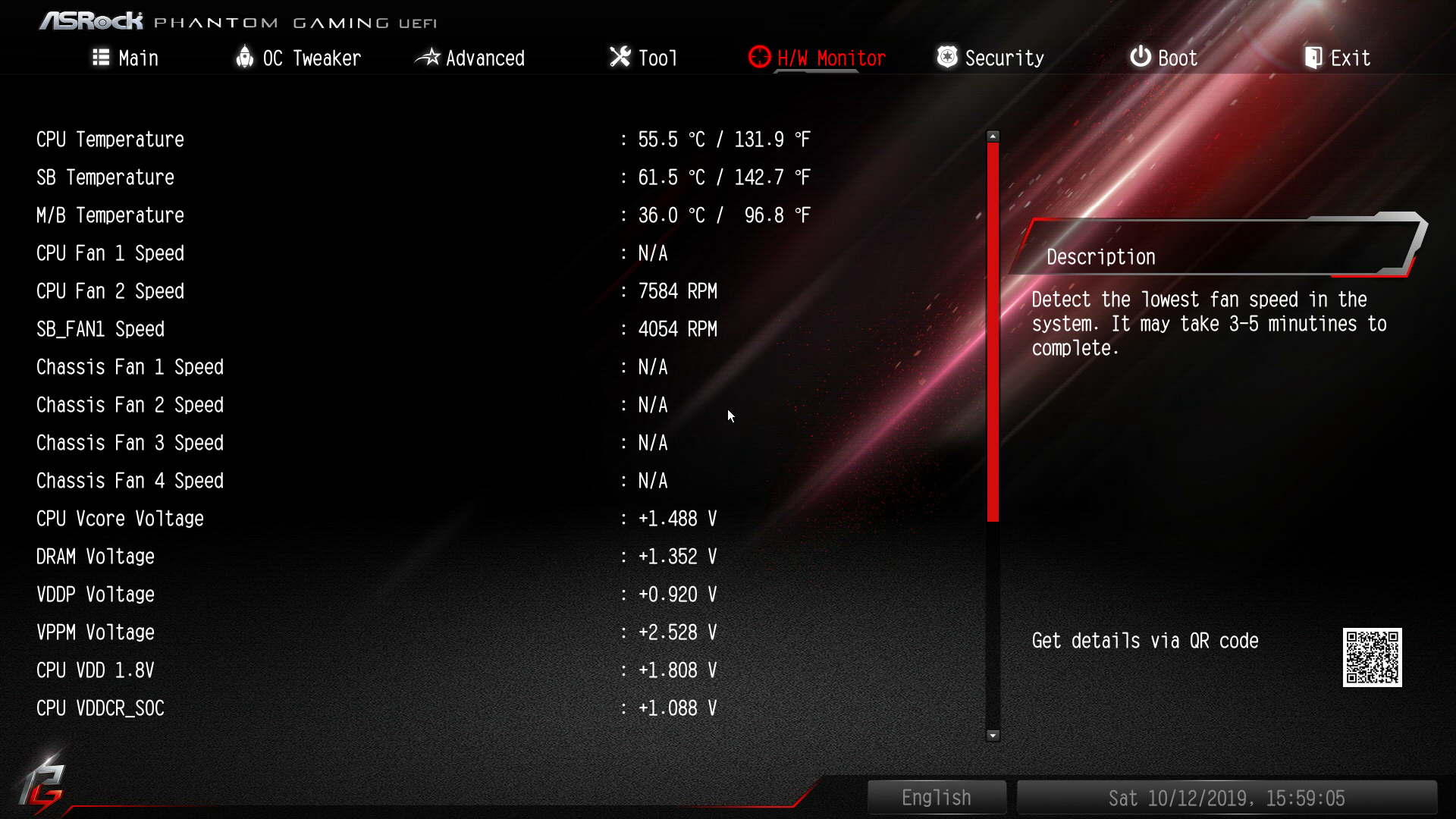

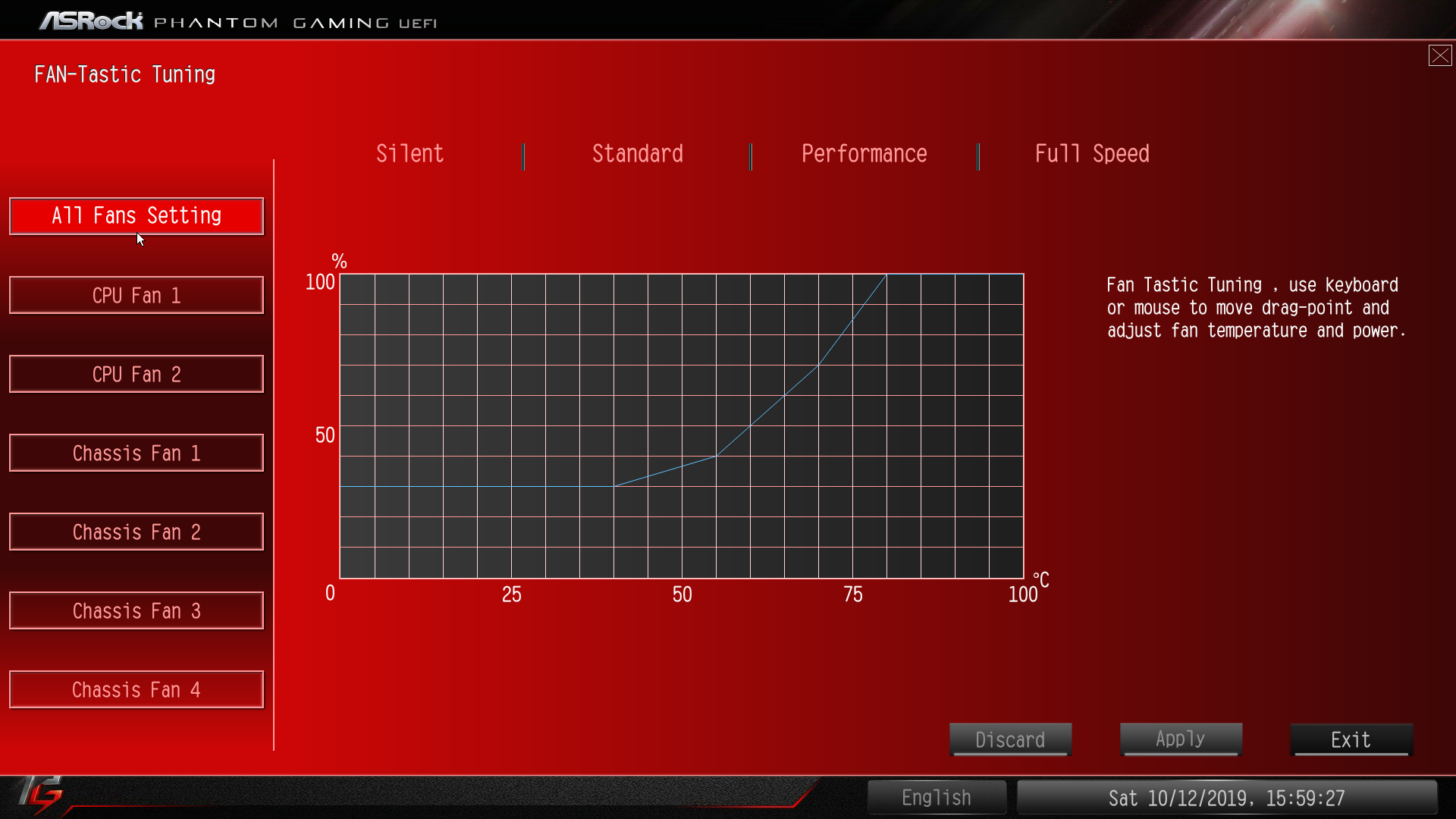

В разделе мониторинга мы видим не только чисто информацию о температурах и частотах вращения вентиляторов, но и можем управлять вентиляторами (полностью аналогично с программой Phantom Gaming Tuning).

Стоит еще раз отметить, что AMD Precision Boost 2 работает уже не хуже, чем заядлый оверклокер.

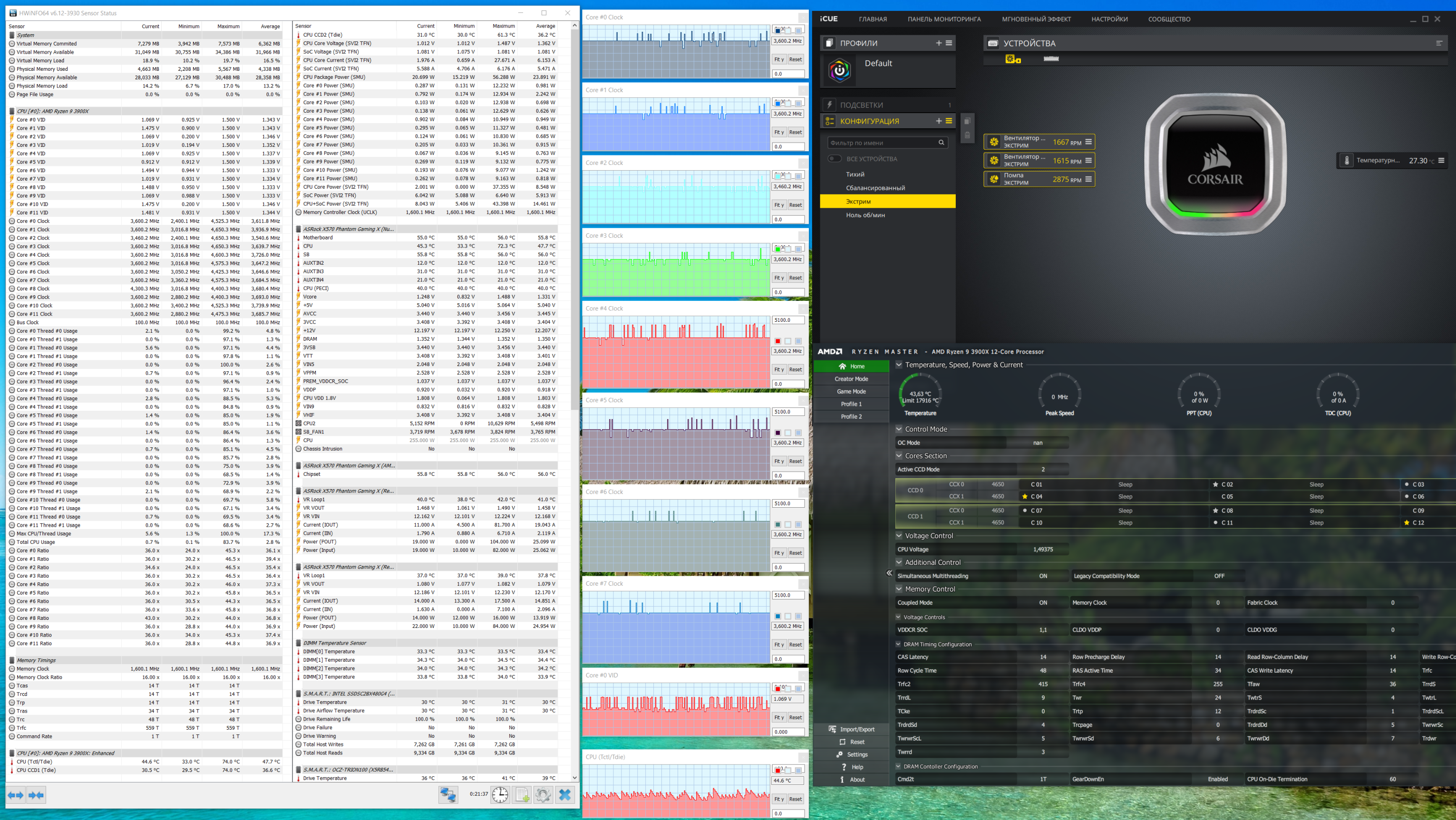

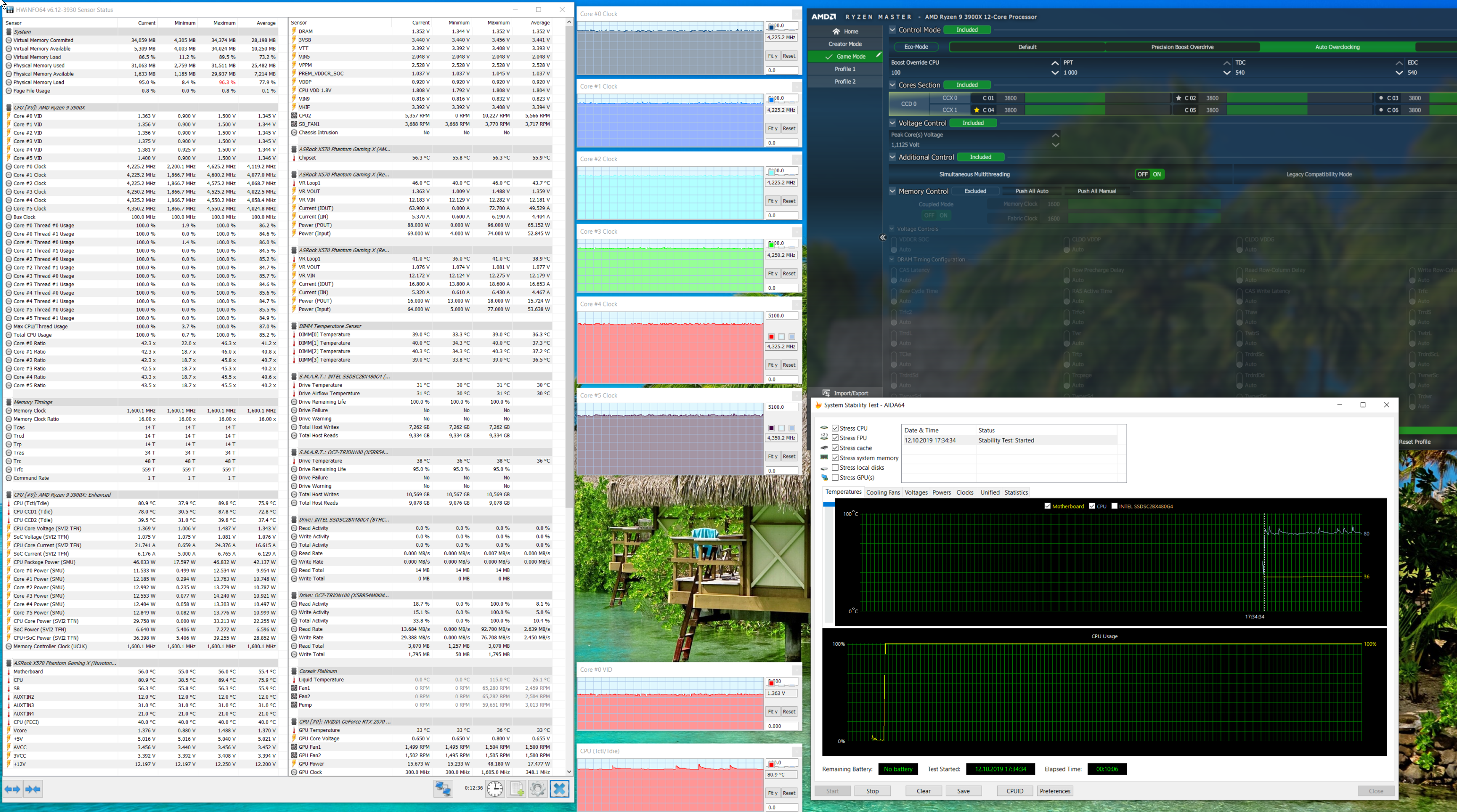

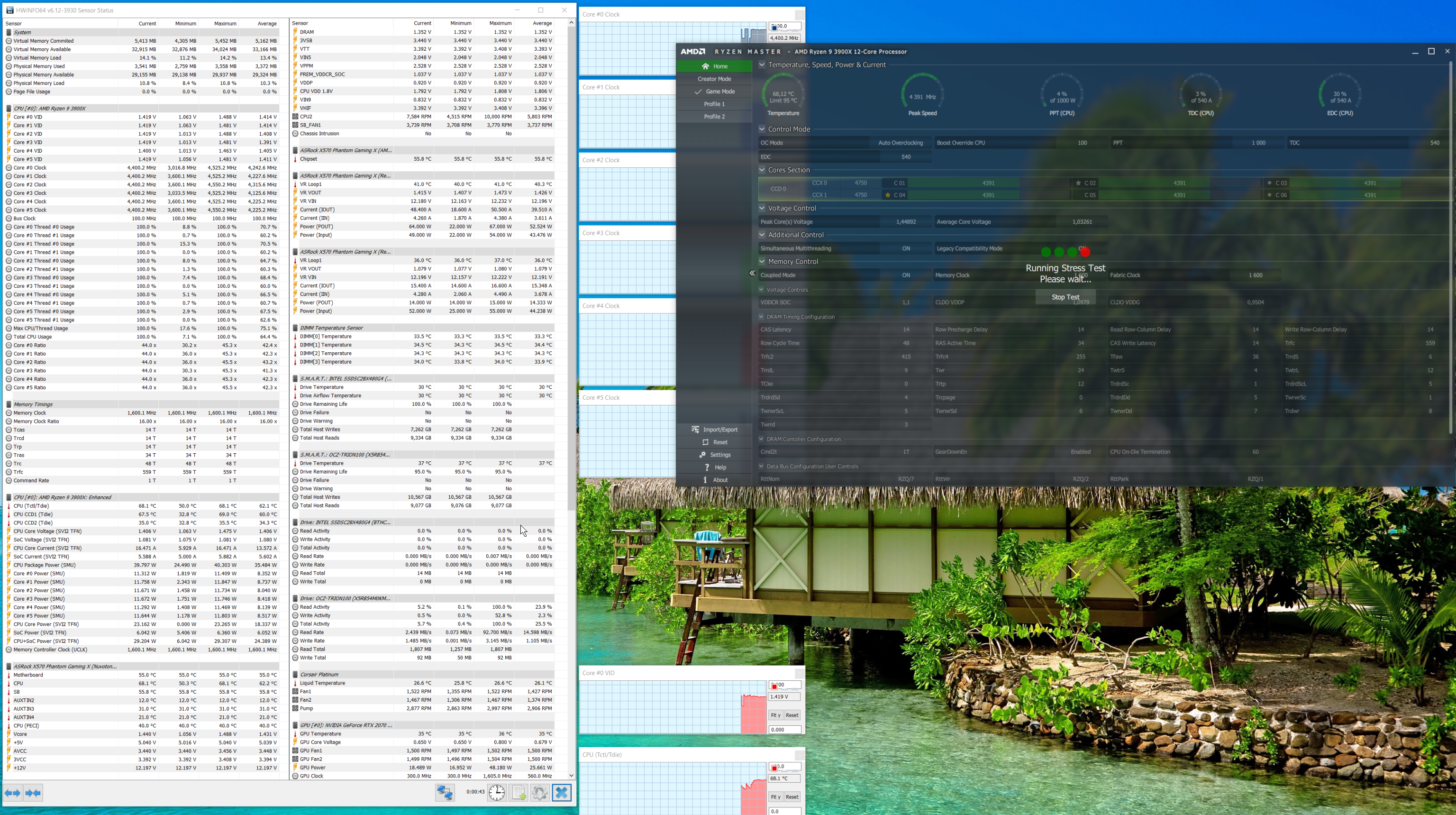

Разгон

Полная конфигурация тестовой системы:

  • материнская плата ASRock X570 Phantom Gaming X;
  • процессор AMD Ryzen 9 3900X 3,6 ГГц;
  • оперативная память Corsair UDIMM (CMT32GX4M4C3200C14) 32 ГБ (4×8) DDR4 (XMP 3200 МГц);
  • накопитель SSD OCZ TRN100 240 ГБ;
  • видеокарта Nvidia GeForce RTX 2080 Super Founders Edition;
  • блок питания Corsair AX1600i (1600 Вт) Вт;
  • ЖСО Corsair H115i RGB Platinum 280;
  • телевизор LG 43UK6750 (43″ 4K HDR);
  • клавиатура и мышь Logitech;
  • операционная система Windows 10 Pro (v.1903), 64-битная.

Для проверки стабильности разгона я использовал программы:

  • AIDA 64 Extreme
  • 3DMark Time Spy CPU benchmark
  • 3DMark Fire Strike Physics benchmark
  • 3DMark Night Raid CPU benchmark
  • HWInfo64
  • Adobe Premiere CS 2019 (рендеринг видеоролика)

По-началу посмотрим, чего у нас вообще происходит с частотами работы по умолчанию.

Частоты работы «плавают» около минимальных значений, лишь изредка поднимаясь, и то не по всем ядрам. Температуры как CPU, так и Х570 — в норме, в пределах 55-56 °C, вентилятор на Х570 не запущен. Однако это все без нагрузки! Не меняя стандартного режима, запускаем жесткий нагрузочный тест от AIDA64 Extreme. AMD Precision Boost сработал и выставил частоты работы всех ядер слегка выше 4,0 ГГц. Но при этом колебания были от 3,6 до 4,1, то есть жестко частоты не выставлялись. И это понятно, потому что температура нагрева CPU достигала выше 85 °C. Чипсет Х570 не нагревался выше 60 °C, потому что вентилятор на нем работал, шум был, но не сильный. Традиционно прогнал тесты, чтобы получить отправные точки.

В случае с ASRock X570 Taichi я воспользовался штатной программой A-Tuning от ASRock. Однако опыт показал, что оверклокинг там крайне слабый, подъем частот крайне мал. Учитывая, что программа для данной материнки Phantom Gaming Tuning от A-Tuning (от Taichi) отличается только названием и дизайном, использовать ее не было смысла. Так что, сейчас снова воспользуемся уже проверенным программным «разгонщиком» — AMD Ryzen Master.

Раз у нас в основном игровые тесты, то переводим программу в игровой режим и включаем авторазгон. При этом программа отключает 6 из 12 ядер, как бы «уполовинивая» наш Ryzen 9 3900X. Собственно, игры больше восьми ядер и не знают, да и даже их используют весьма редко, потому 6 ядер вполне достаточно, зато можно на них поднять частоты повыше без риска перегрева процессора. Вообще у Ryzen Master крайне мудреная схема выставления режимов работы CPU, поэтому вникать в это бесполезно.

В процессе «нащупывания» максимумов Ryzen Master поднимал частоты и до 4,4 ГГц по всем 6 ядрам. Однако тест не прошел, и программа отбросила выставленные параметры до стабильных 4,25 ГГц. При них и был запущен очень жесткий стресс-тест от AIDA64.

Тест прошел успешно, при этом нагрев CPU достигал почти 90 °C, однако это были разовые всплески, система охлаждения справлялась отлично. Нагрев остальных элементов материнской платы был в пределах нормы, экстремумы замечены не были. Правда вентилятор на Х570 уже жужжал конкретно ощутимо.

И что же дал нам такой разгон? В среднем по тестам 3DMark приросты были от 5% до 6,2%. В принципе, неплохо. Правда, расплатой будет шум чипсетного вентилятора. Что касается Adobe Premiere, то обрезание функционала CPU с 12 до 6 ядер оказалось намного более критичным, нежели прирост по частотам на этих ядрах. Поэтому время рендеринга оказалось на 3% больше, нежели на штатных параметрах работы.

Убираем авторазгон, переключаем Game Mode в Creator Mode. Появились снова все 12 ядер Ryzen 9 3900X, запускаем авторазгон уже в этом режиме. После тестирования Ryzen Master выставил 4,15 Гц по всем ядрам. Конечно, это чуть меньше, чем мы имели ранее, поэтому игровые тесты запускать не имеет смысла, а вот Adobe Premiere показал отличный отклик на данный тюнинг системы: время рендеринга уменьшилось на 4% по сравнению со штатным режимом (на частотах по умолчанию).

Конечно все эти небольшие проценты кому-то покажутся не стоящими внимания. Ну для игр, наверно, да. Не особо ощутимо. А вот если у Adobe Premiere и ему подобных монстровидных программ будут очень объемистые проекты, для которых время того же рендеринга будет измеряться часами, а то и десятками часов, то здесь даже уменьшение на 4% даст хорошую отдачу.

А в целом еще раз повторю: ныне уделом оверклокинга среднего такого масштаба остался лишь.. выбор программы для оптимизации работы системы. И все. Остальное сделано до нас уже производителями. Это касается и AMD, и Intel. Практически не имеет уже особого значения ковыряние в дебрях настроек в BIOS, отдача будет малозначимой. Остается лишь хардкорный оверклокинг (с азотом и т. п.), но это уже совсем иная тема.

По разгону памяти я уже говорил, что используемая нами память смогла работать на частоте 3600 МГц (как и уже раньше было), это дало ну какой-то малоощутимый прирост по сравнению с 3200 МГц.

Выводы

ASRock X570 Phantom Gaming X — флагманская плата, старшая на сегодня модель ASRock на чипсете Х570 (у нее есть аналог, утяжеленный водоблоком, то есть явно не для рядовых покупателей). У платы множество признаков принадлежности к топовому классу: 16 портов USB разных видов, включая 3 самых быстрых USB 3.2 Gen2, 2 порта USB Type-C (внутренний поддерживает быструю зарядку, если вывести его на корпус), для накопителей во всех трех слотах M.2 (поддерживающих PCI-E 4.0) предусмотрено хорошее охлаждение. Слоты PCI-E армированы, а вот слоты для модулей памяти остались без армирования. В целом хорошо спроектирована система питания, способная обеспечить работу и разгон (в рамках AMD Precision Boost) любых совместимых процессоров, однако в системе питания нет 14 честных фаз (а разработчик, разумеется, умалчивает об удвоении фаз). Изюминкой платы является наличие второго Ethernet-контроллера со скоростью 2,5 Гбит/с, такие решения постепенно набирают популярность. Следует отметить и отличную поддержку со стороны фирменного программного обеспечения, предлагающую управление вентиляторами и подсветкой. Конечно же, нельзя не сказать и про красивую подсветку платы (включая широкие возможности для подключения дополнительных RGB-устройств), а также неплохой дизайн самой платы. По сути, единственный недостаток — шумный чипсетный вентилятор, который еще и установили под кулером видеокарты.

В целом плата получилась очень интересной, хотя и чуть дороже X570 Taichi. Здесь каждый сам решает, что ему важнее. А насчет разгона за вас уже позаботилась компания AMD :-)

Благодарим компанию ASRock
за предоставленную на тестирование плату

Для тестового стенда:
блок питания Corsair AX1600i (1600W) предоставлен компанией Corsair
термопаста Noctua NT-H2 предоставлена компанией Noctua

15 ноября 2019 Г.

Справочник по ценам
