Мы продолжаем изучать бюджетные материнские платы под пользующиеся высоким спросом процессоры, время от времени изучая популярность тех или иных моделей. Ранее я уже пояснял, почему малобюджетные материнки с процессорным гнездом AM4 еще долго будут на слуху. И вот у нас внезапно в лаборатории оказалась по сути самая — самая бюджетная матплата, да еще и на базе AMD A320 (даже не А520). По сути такая материнка может стать основой для очень дешевого, но достаточно производительного домашнего ПК для несложных задач.
Ранее мы уже успели изучить разницу между системными чипсетами AMD X570, B550 и A520. Между X570, B550 и А520 самая большая разница заключается в отсутствии поддержки PCIe 4.0 у последних двух. При этом сами процессоры Ryzen (серии 3000 и 5000) имея встроенную поддержку PCIe 4.0, прекрасно работают на скоростях 4.0 с X570 и В550. А вот на матплатах с А520 уже и процессоры не могут реализовать версию PCIe 4.0, она понижается до 3.0. То есть А520 — это полностью только PCIe 3.0. А вот A320 — это уже PCIe 2.0.
Помимо скорости PCIe, B550 и А520 поддерживают меньшее количество линий PCIe и меньшее количество портов USB. У А320 еще на пару линий PCIe меньше.
Следует учитывать, что кроме USB портов, предоставляемых чипсетами, сами процессоры Ryzen 3xxx/5xxx имеют встроенную поддержку 4х портов USB 3.2 Gen2, а также имеют 4 линии PCIe 4.0 (в случае с А320 они становятся 3.0) для накопителя М.2.
Как мы видим, чипсет A320 уступает не только в версиях PCIe, он также (как и А520) не поддерживает разделение 16-ти линий от процессора, чтобы можно было использовать две видеокарты.
Переходим к текущей материнской плате.

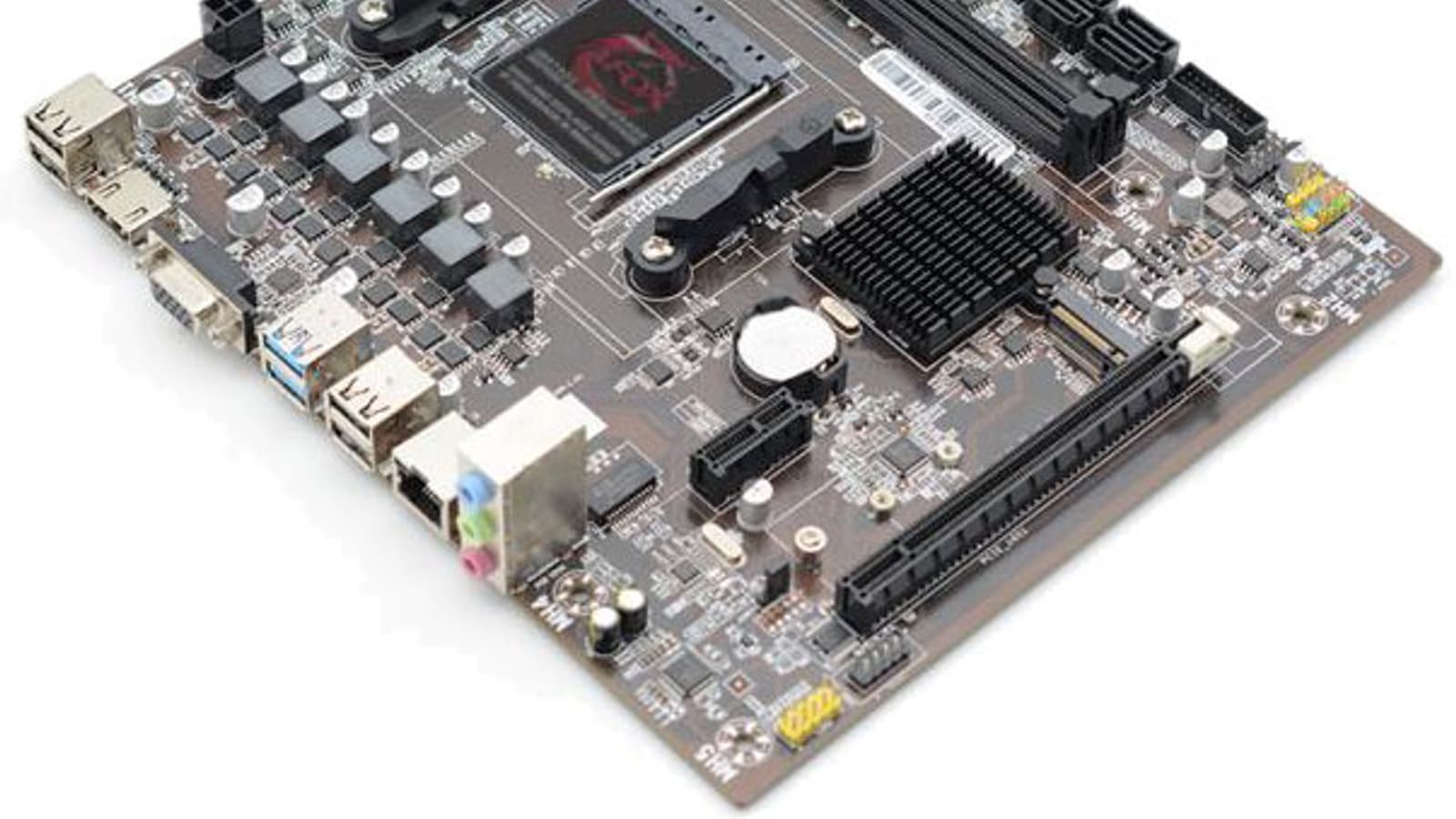

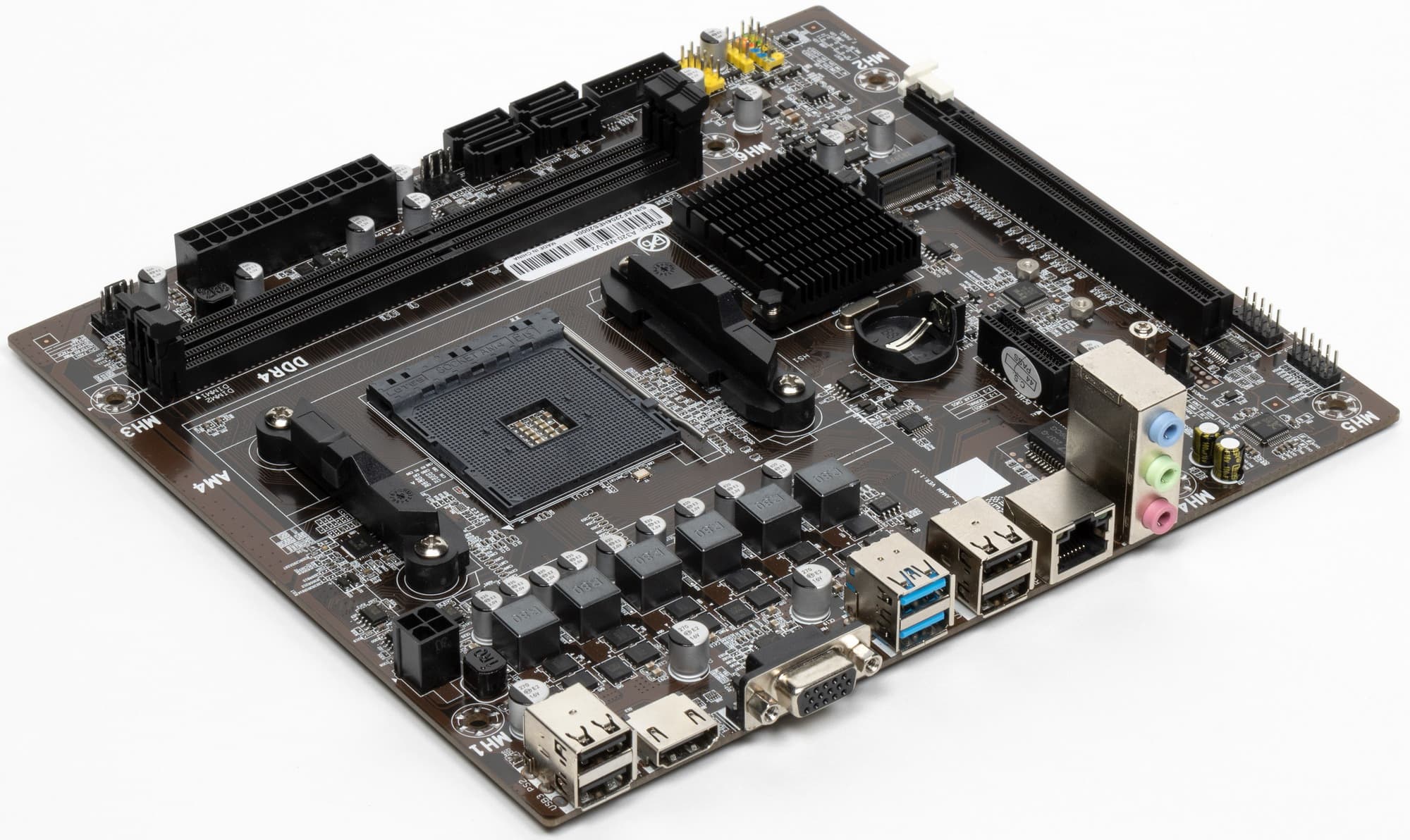

У нас сегодня Afox A320-MA-V2.
Afox A320-MA-V2 поставляется в стандартной коробке. Комплект размещен под платой в отдельном отсеке.

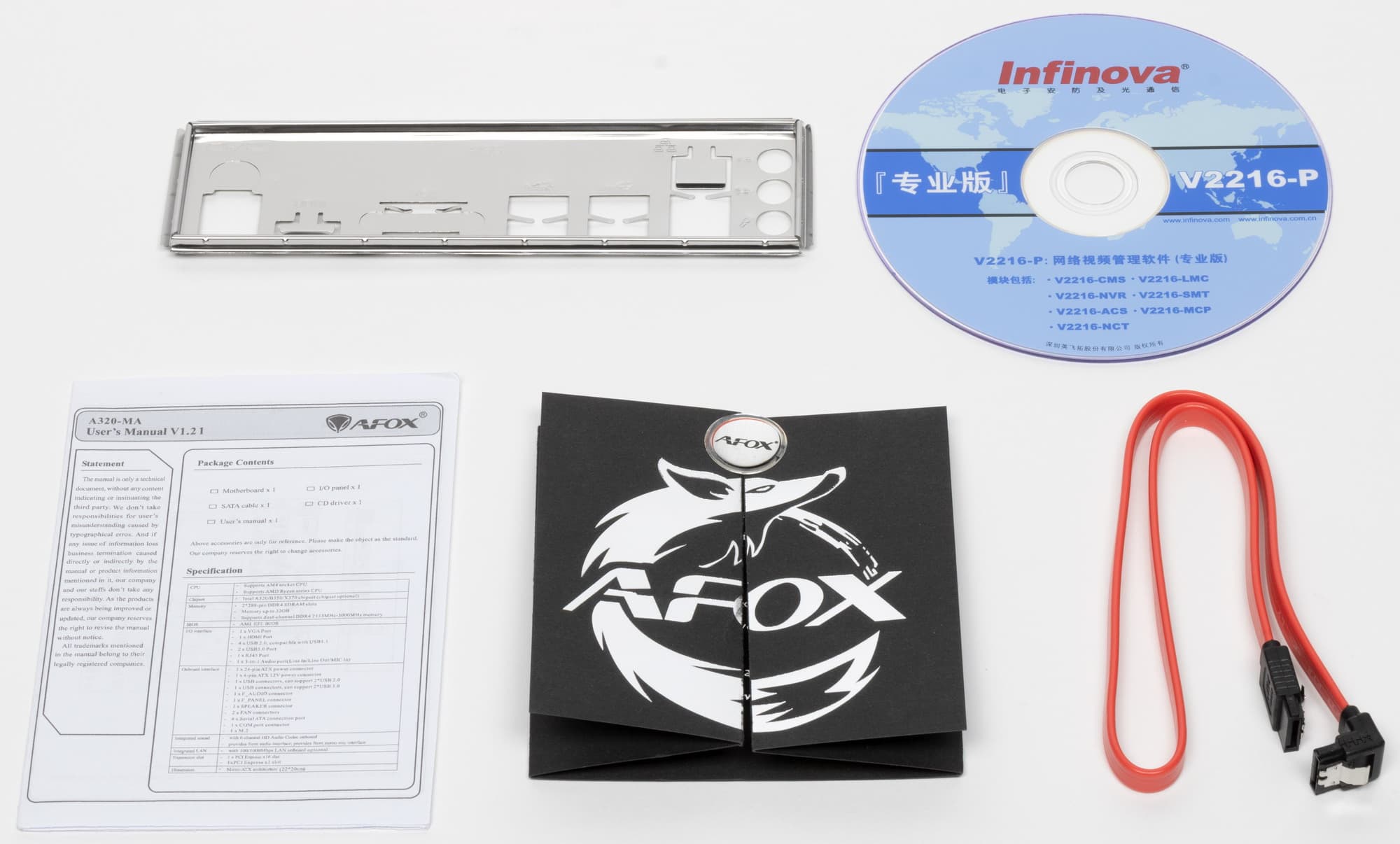

Комплект поставки минимален: кроме традиционных элементов типа руководства пользователя и кабеля SATA, имеются накопитель с ПО, «заглушка» на блок задних портов (винтик для М.2 накопителя уже установлен в соответствующем держателе).
ПО поставляется на накопителе типа CD, впрочем за время путешествия платы к покупателю оно все равно успевает устареть, так что придется его обновлять с сайта производителя сразу после покупки.
Форм-фактор

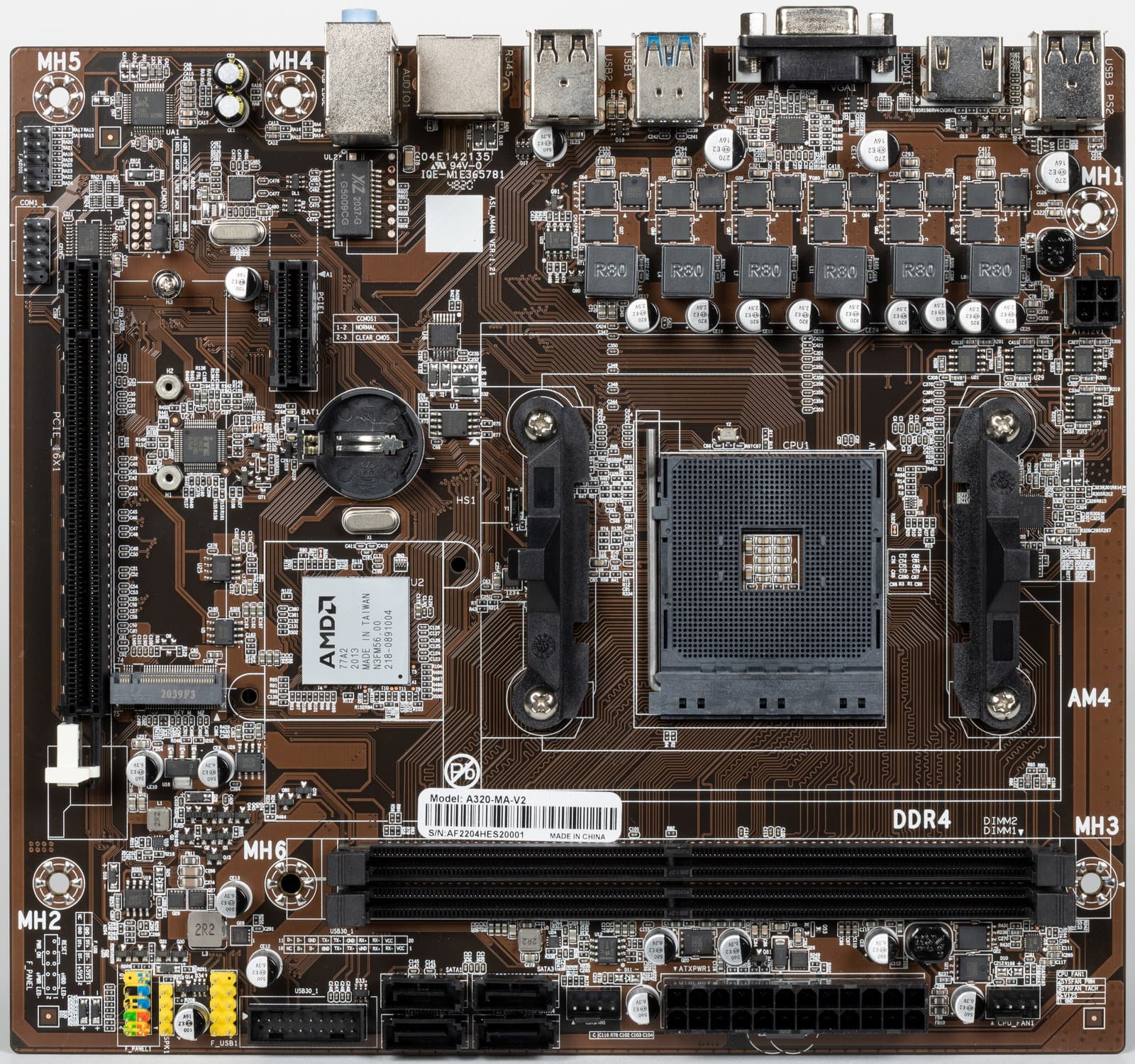

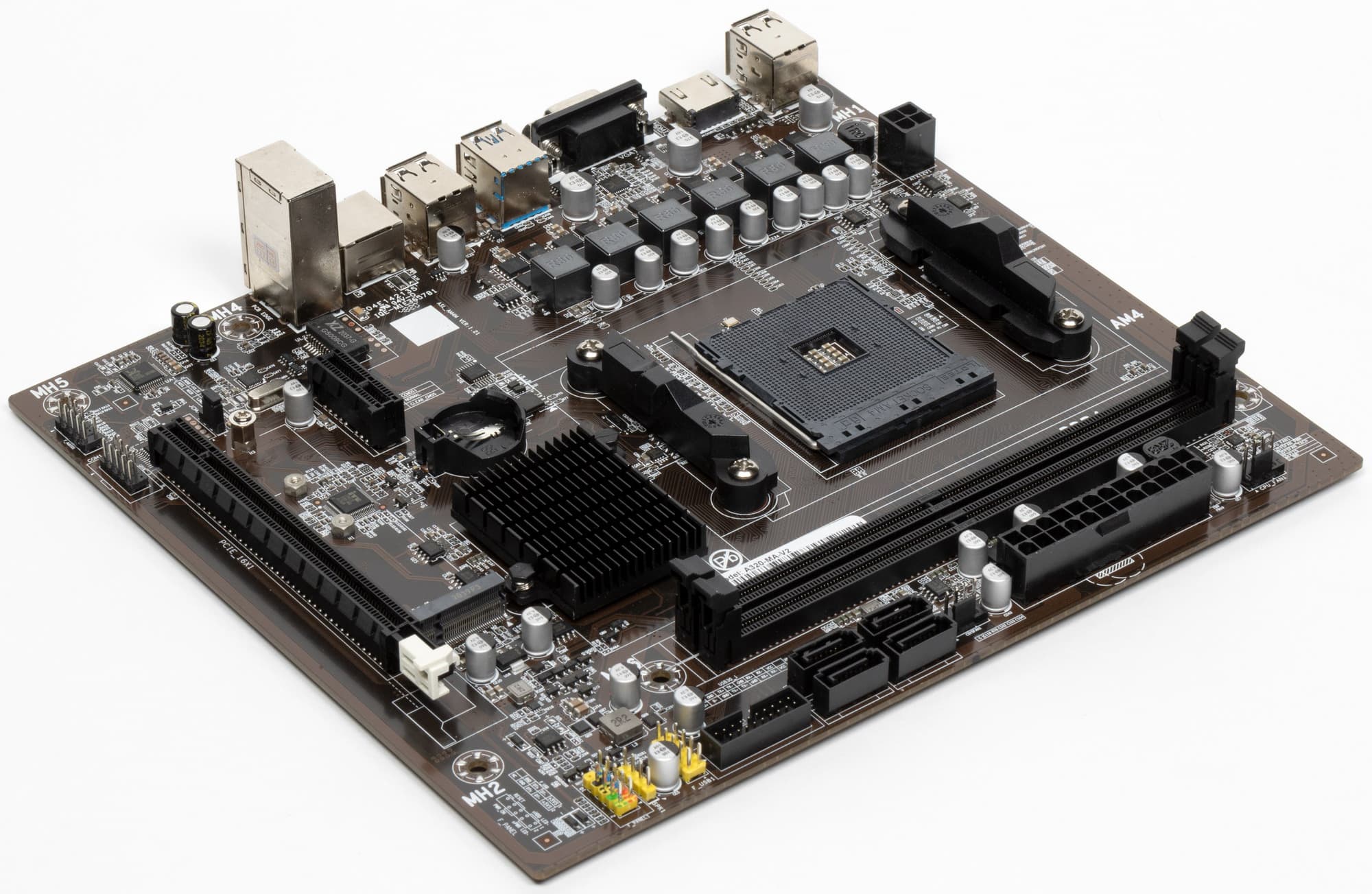

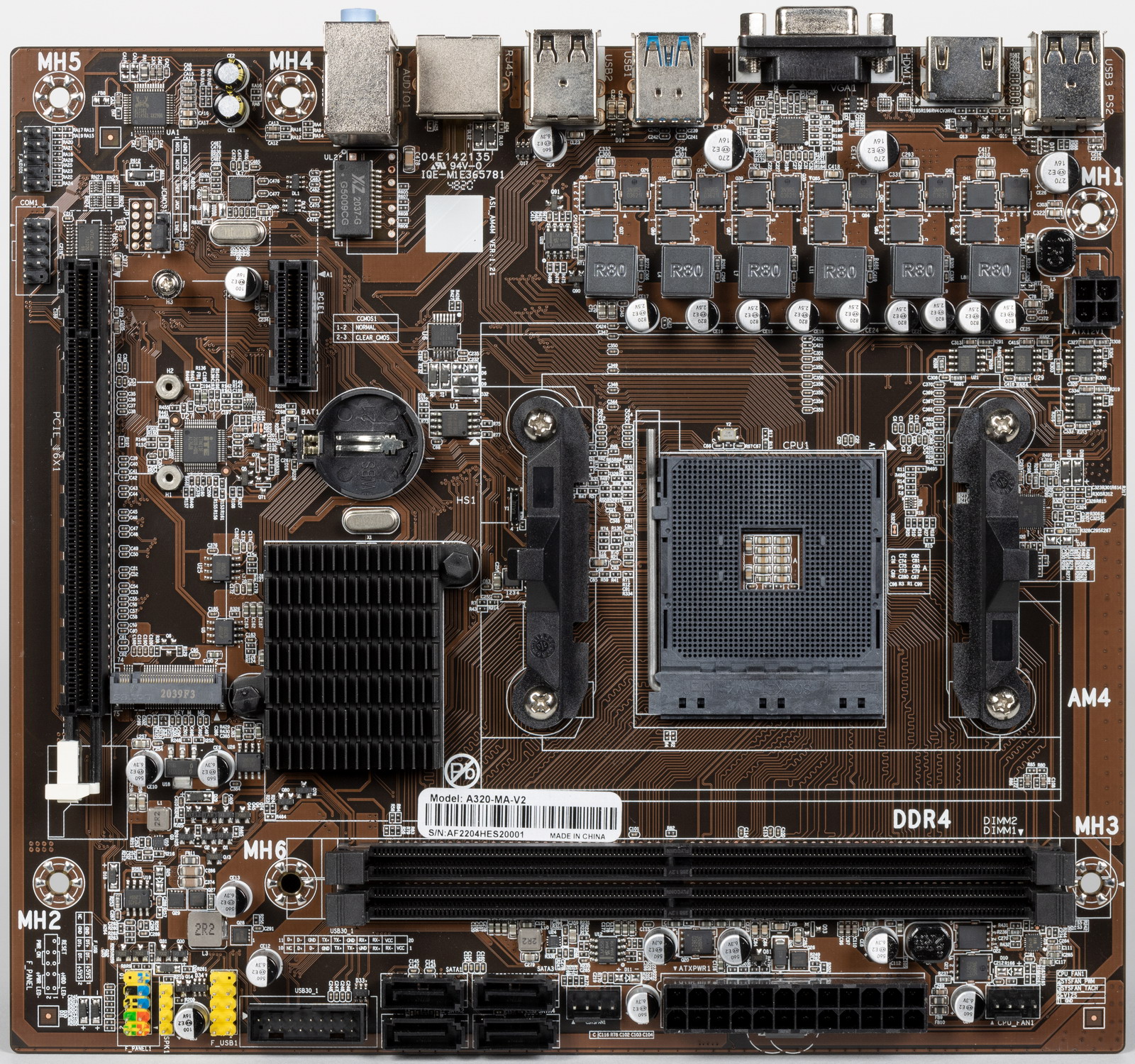

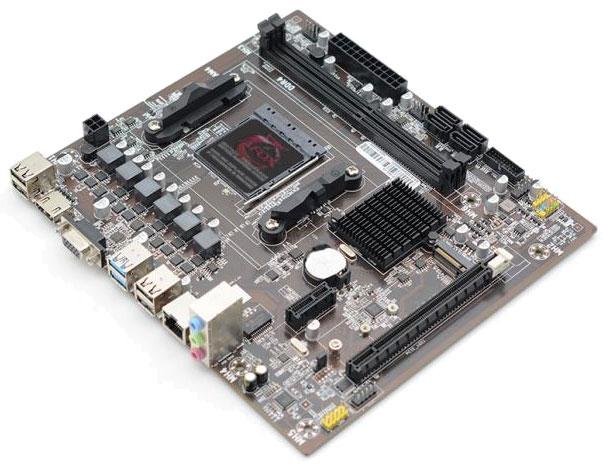

Форм-фактор Mini-ITX имеет размеры 170×170 мм, microATX до 244×244 мм, ATX до 305×244 мм, а E-ATX — до 305×330 мм. Материнская плата Afox A320-MA-V2 выполнена в форм-факторе microATX, имеет размеры 220×200 мм, и на ней имеются 6 монтажных отверстий для установки в корпус.

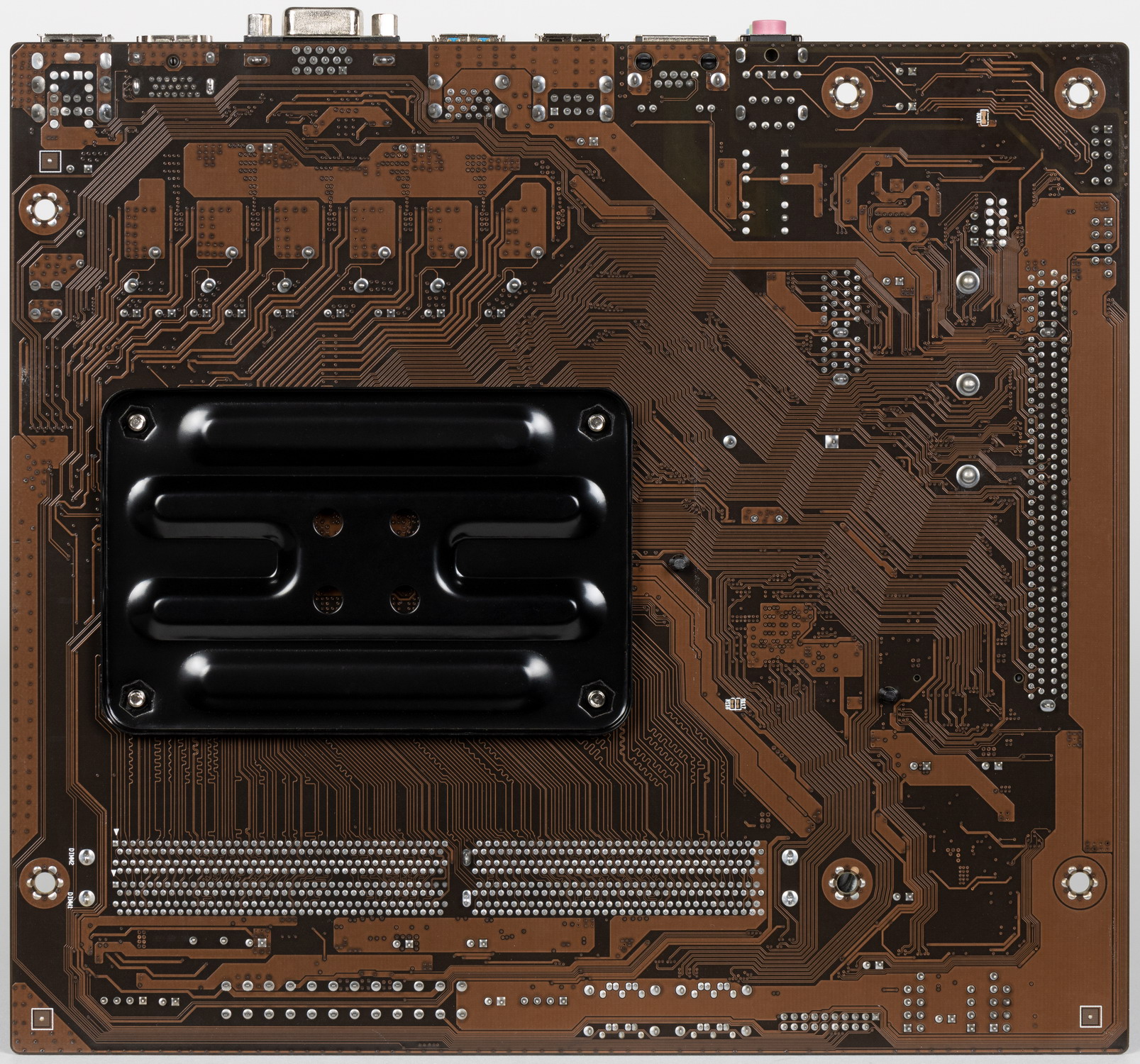

Оборотная сторона — практически пустая. Текстолит обработан хорошо: во всех точках пайки острые концы срезаны. «Заглушка» на заднюю панель с разъемами идет в комплекте отдельно.
Защитной пластины (бэкплейта) для всей платы нет. Черная пластина на фото выше – это элемент крепления системы охлаждения, она стандартная для всех плат с AM4.
Технические характеристики
Традиционная таблица с перечнем функциональных особенностей.
| Поддерживаемые процессоры | AMD Ryzen 3000/4000/5000 (неофициально — все Ryzen) |
|---|---|
| Процессорный разъем | AM4 |
| Чипсет | AMD A320 |
| Память | 2 × DDR4, до 64 ГБ, до DDR4-3000 (XMP), два канала |
| Аудиоподсистема | 1 × Realtek ALC667 (5.1) |
| Сетевые контроллеры | 1 × Realtek RTL8111H Ethernet 1,0 Гбит/с |
| Слоты расширения | 1 × PCI Express 3.0 x16 (режим x16)(CPU) 1 × PCI Express 2.0 x1 (A320) |
| Разъемы для накопителей | 4 × SATA 6 Гбит/с (A520) 1 × M.2 (CPU, PCIe 3.0 x4/SATA для устройств формата 2242/2260/2280) |
| USB-порты | 2 × USB 2.0: 1 внутренний разъема на 2 порта (A320) 4 × USB 2.0: 4 порта Type-A (черные) на задней панели (A320) 2 × USB 3.2 Gen1: 1 внутренний разъем на 2 порта (A320) 2 × USB 3.2 Gen1: 2 порта Type-A (синие) на задней панели (CPU) |
| Разъемы на задней панели | 2 × USB 3.2 Gen1 (Type-A) 4 × USB 2.0 (Type-A) 1 × RJ-45 3 аудиоразъема типа миниджек 1 × HDMI 2.0b 1 × d-Sub (VGA) |

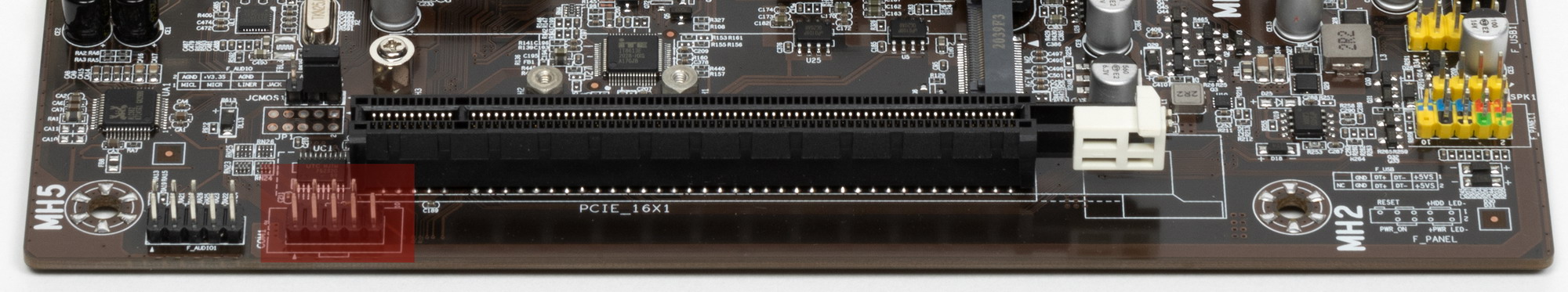

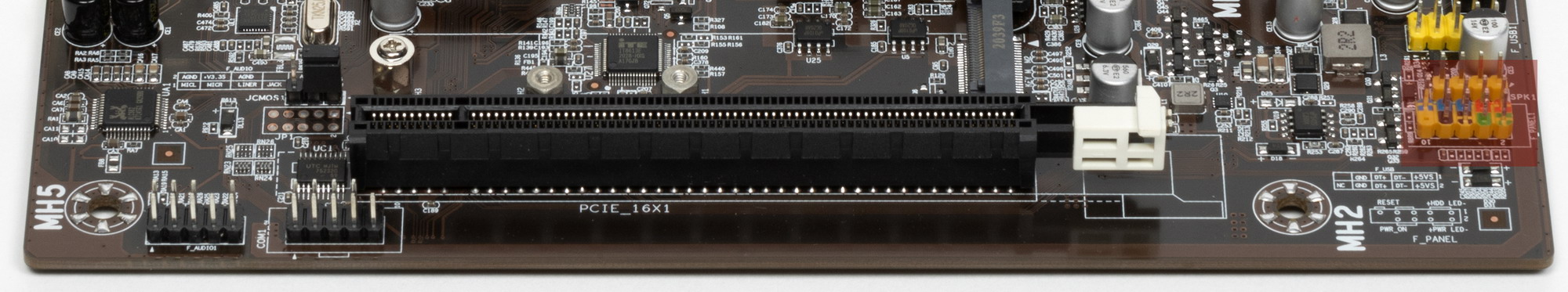

| Прочие внутренние элементы | 24-контактный разъем питания ATX 1 4-контактный разъем питания EPS12V 1 разъем для сброса CMOS 1 разъем для подключения 2 портов USB 3.2 Gen1 1 разъем для подключения 2 портов USB 2.0 2 разъема для подключения 4-контактных вентиляторов и помп ЖСО 1 разъем COM-порт 1 разъем аудио для передней панели корпуса 2 разъема для подключения управления с передней панели корпуса |
| Форм-фактор | microATX (220×200 мм) |
| Ориентировочная цена | на момент подготовки обзора можно было найти на Озоне и в других маркетплейсах примерно за 3500 рублей |
Основная функциональность: чипсет, процессор, память

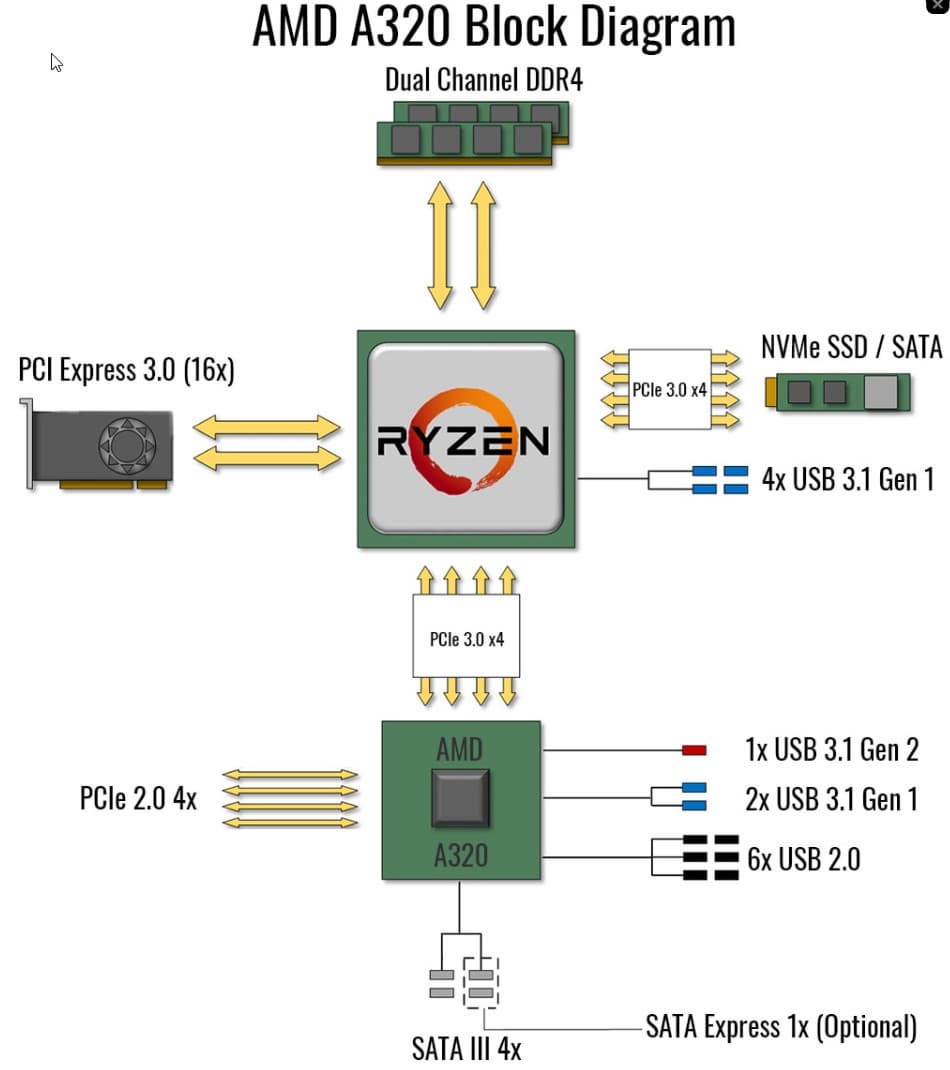

Схема работы связки чипсет+процессор.
Процессоры Ryzen 3000/5000 суммарно имеют 24 линии ввода-вывода (включая PCIe 4.0). 4 линии (в данном случае превращаясь в PCIe 3.0) идут на связь с чипсетом A320. Еще 16 линий — это PCIe слоты для видеокарт. Осталось 4 линии: они могут конфигурироваться производителями материнских плат на выбор (либо-либо):
- работа одного NVMe накопителя х4 (PCI-E 3.0)
- два SATA-порта по х1 + 1 порт NVMe x2
- два порта NVMe x2
Также процессоры Ryzen 3000/5000 имеют встроенные 4 порта USB 3.2 Gen2.
В свою очередь чипсет A320 поддерживает в сумме 10 линий PCIe 2.0. Из них опять же 4 нужны для связи с CPU. Осталось 6 линий ввода-вывода, из которых 2 заняты портами SATA, а остальные 4 линии могут свободно конфигурироваться.
Также A320 поддерживает 1 порт USB 3.2 Gen2, 2 порта USB 3.2 Gen1, 6 портов USB 2.0.
Таким образом в сумме от тандема A320+Ryzen 3000/5000 мы получаем:
- 16 PCIe 3.0 линий для видеокарт (от процессора);
- 4 PCIe 3.0 линии от процессора + 4 PCIe 2.0 линий от чипсета, которые могут образовывать разные варианты комбинаций портов и слотов (в зависимости от производителя материнских плат);
- 2 порта SATA 6Гбит/с (от чипсета);
- 5 портов USB 3.2 Gen2 (4 от процессора, 1 от чипсета);
- 2 порта USB 3.2 Gen1 от чипсета;
- 6 портов USB 2.0 (от чипсета).
Итого: 13 портов USB, 2 порта SATA, 8 свободных PCIe линий.

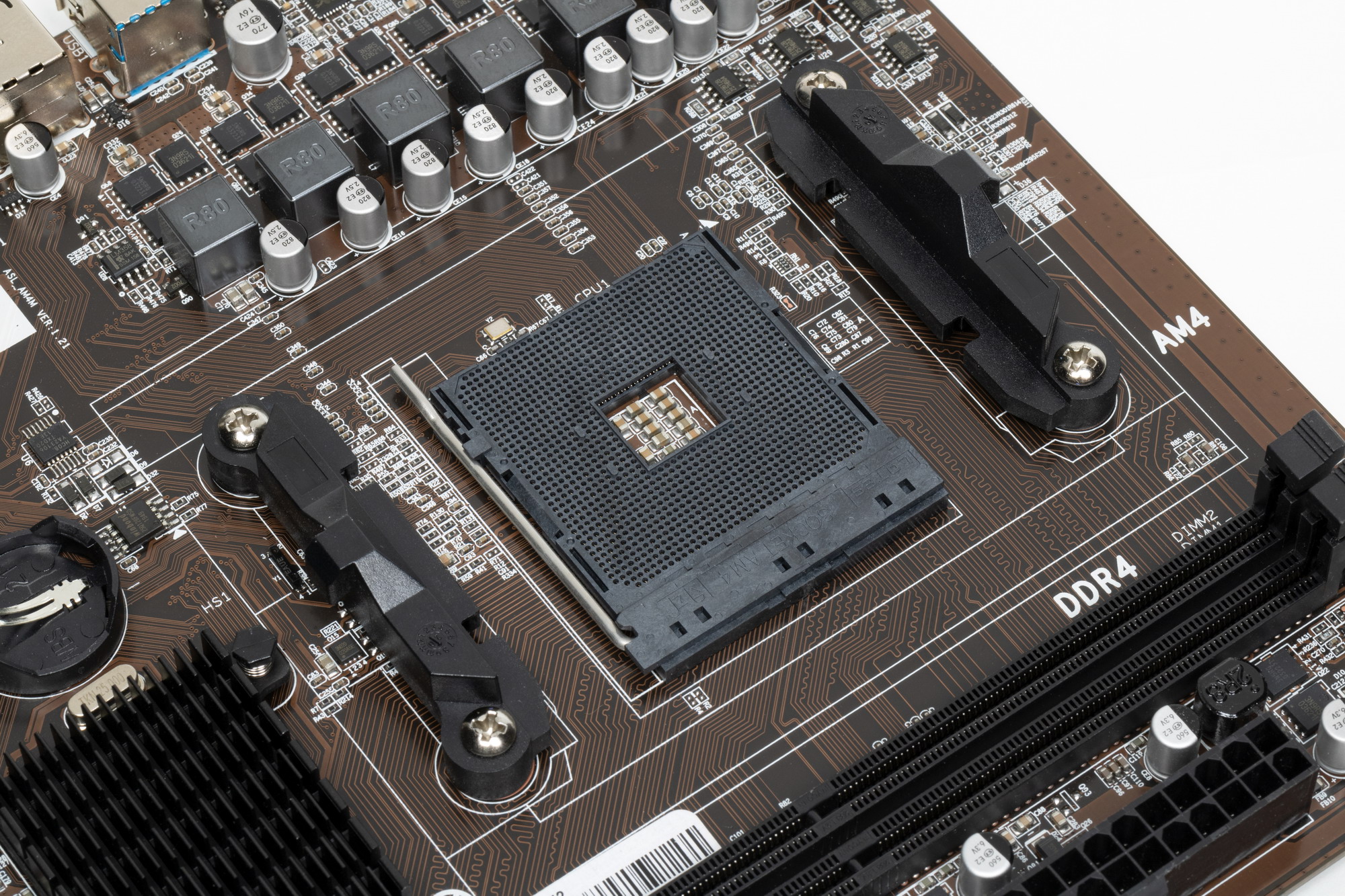

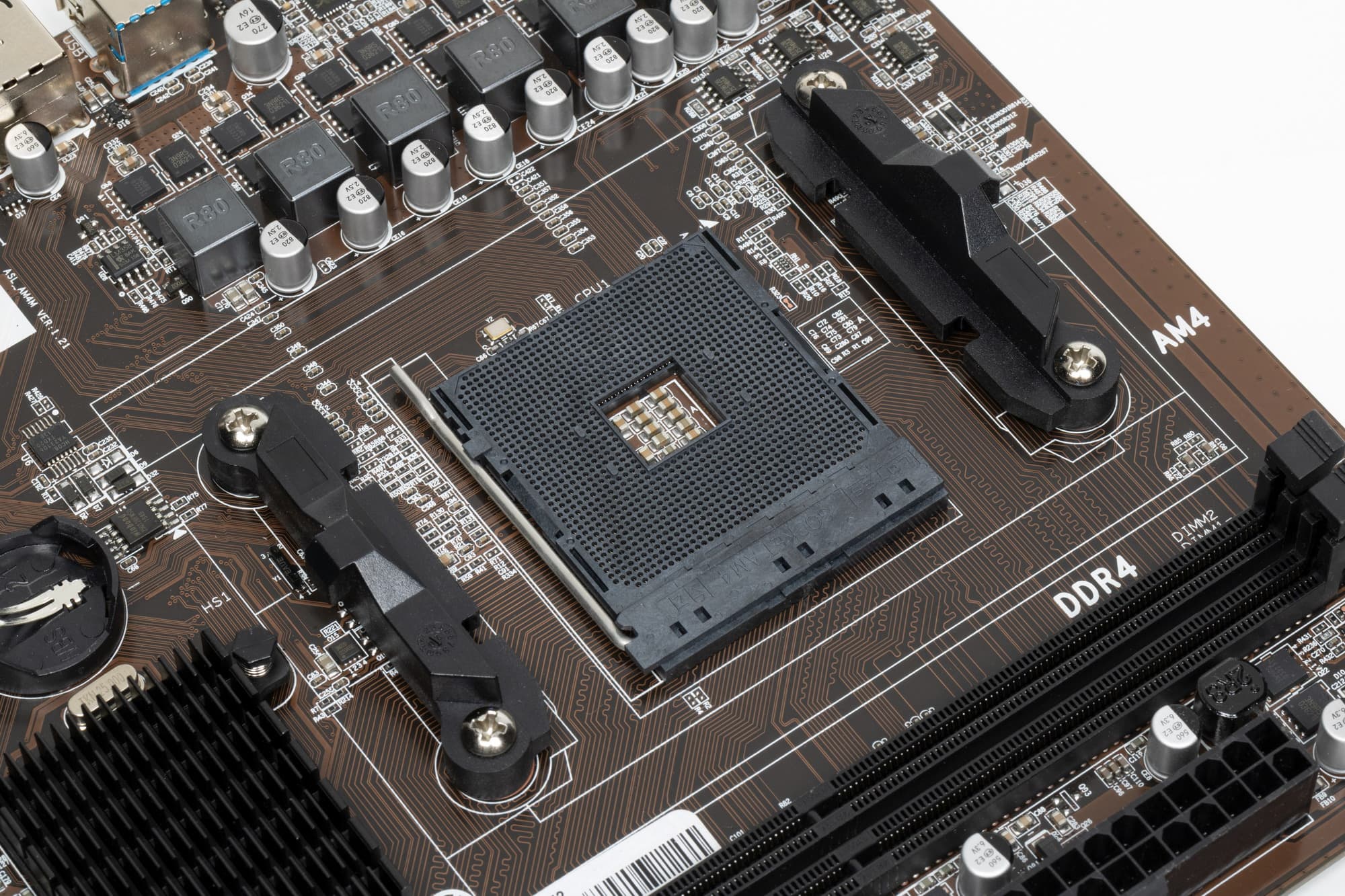

Еще раз надо напомнить, что матплата Afox поддерживает процессоры AMD Ryzen всех поколений, выполненные под разъем (сокет) AM4.

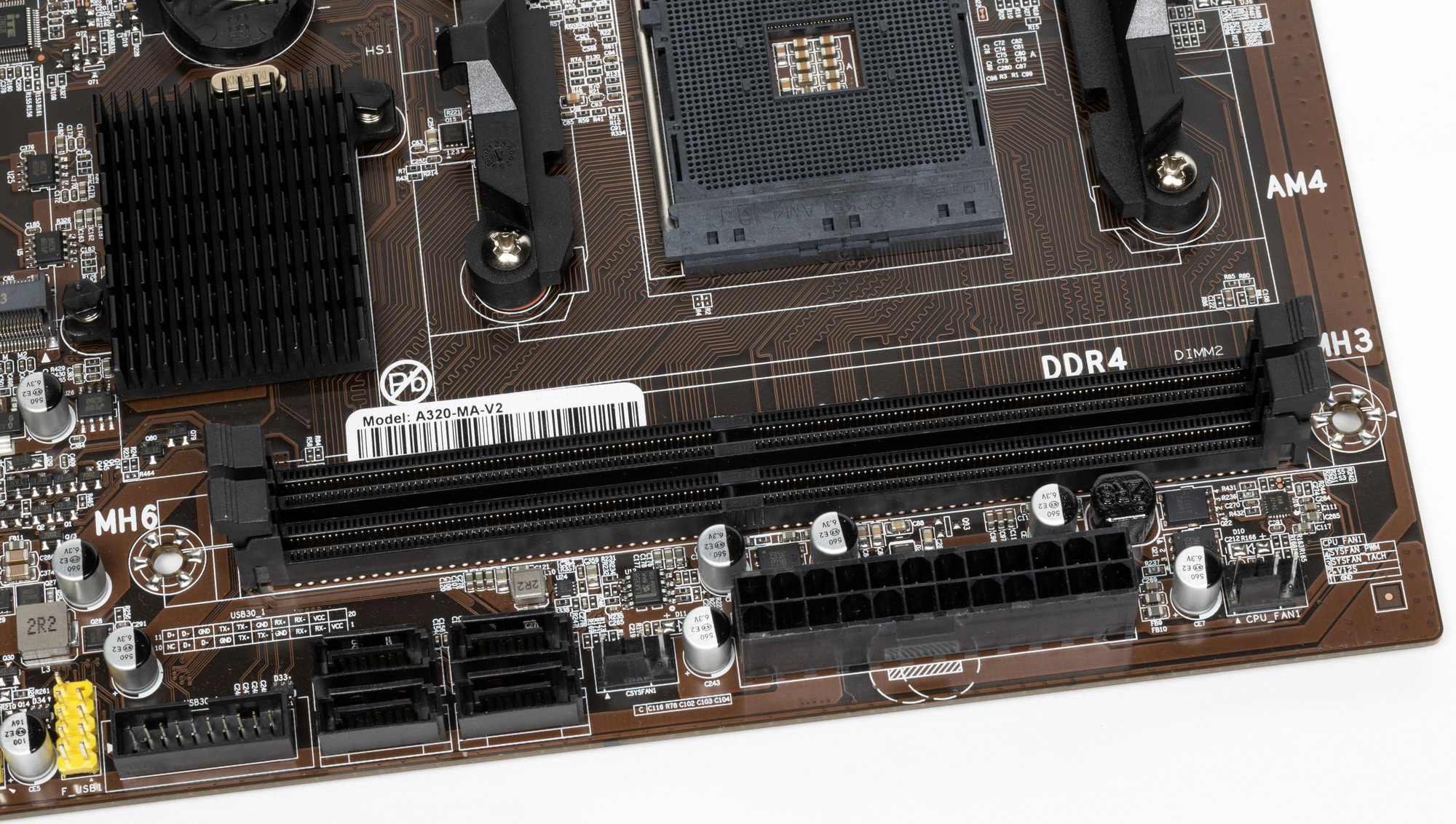

Для установки модулей памяти на плате Afox имеется 2 DIMM-слота. Плата поддерживает небуферизованную память DDR4 (non-EСС), а максимальный объем памяти составляет 64 ГБ. Поддерживаются профили XMP.
Слоты DIMM не имеют металлической окантовки.
Периферийная функциональность: PCIe, SATA, разные «фенечки»
Выше мы изучили потенциальные возможности тандема A320+Ryzen, а теперь посмотрим, что из этого и как реализовано в данной материнской плате.

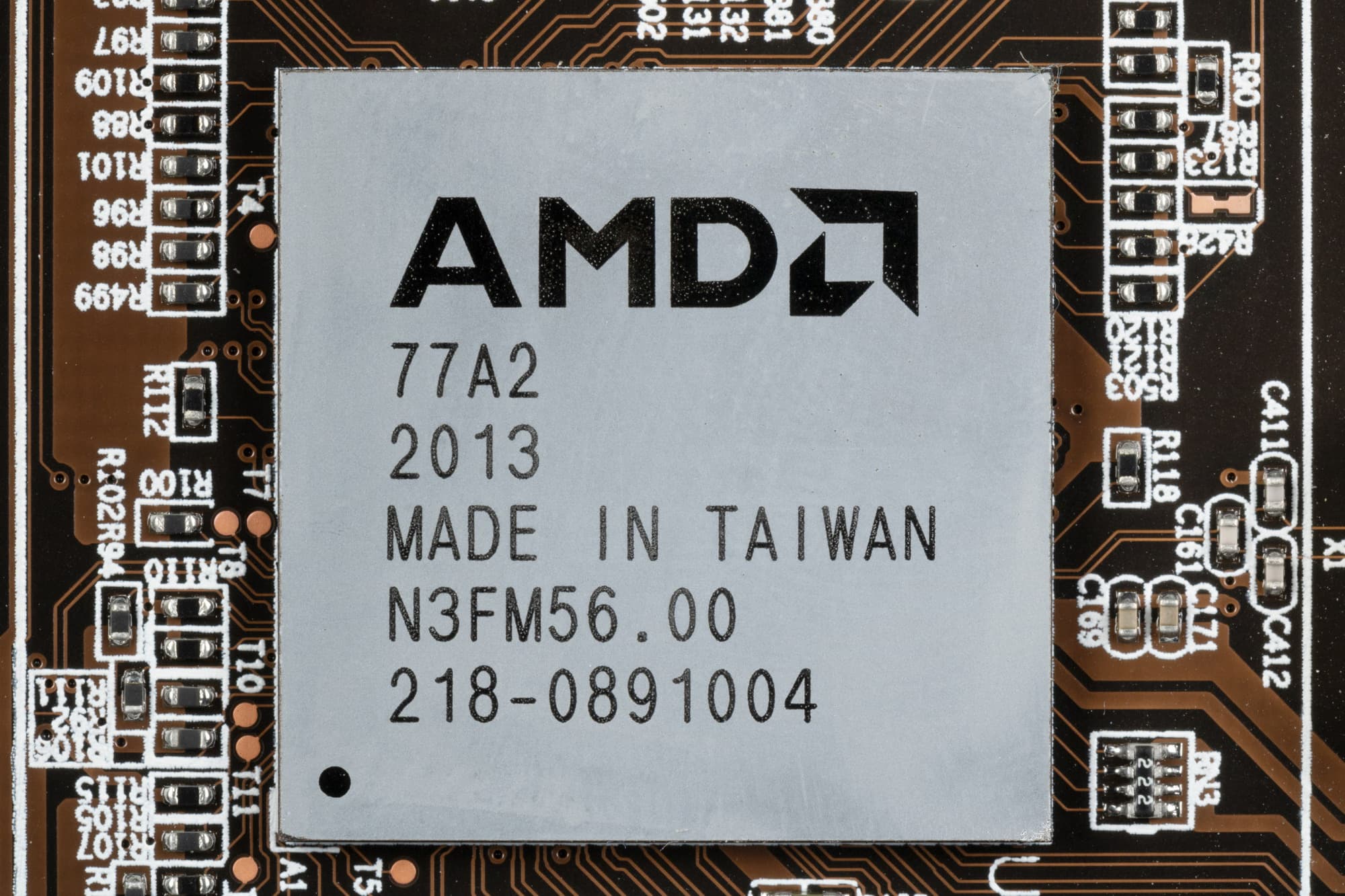

Кроме USB-портов, к которым мы подойдем позже, чипсет A320 обладает 4 PCIe линиями и 2 портами SATA. Считаем, сколько линий уходит на поддержку (связь) с тем или иным элементом:
- Слот PCIe x1 (1 линия PCIe 2.0);
- Realtek RTL8111H (Ethernet 1,0Gb/s) (1 линия PCIe 2.0);
- Порты SATA 3/4;
4 линии PCIe оказались занятыми плюс порты SATA 1/2, суммарно потрачено 6 HSIO.
Теперь посмотрим выше на то, как работают процессоры в данной конфигурации. У CPU всего 20 линий PCIe, 4 из них версии PCIe 4.0 (в данном случае реализована версия 3.0) отведены на порт М.2 (M2_1). Оставшиеся 16 линий PCIe 4.0 (в данном случае 3.0) идут на единственный слот PCIe x16_1, поэтому вариантов переключений нет, как и мультиплексоров для этих целей.

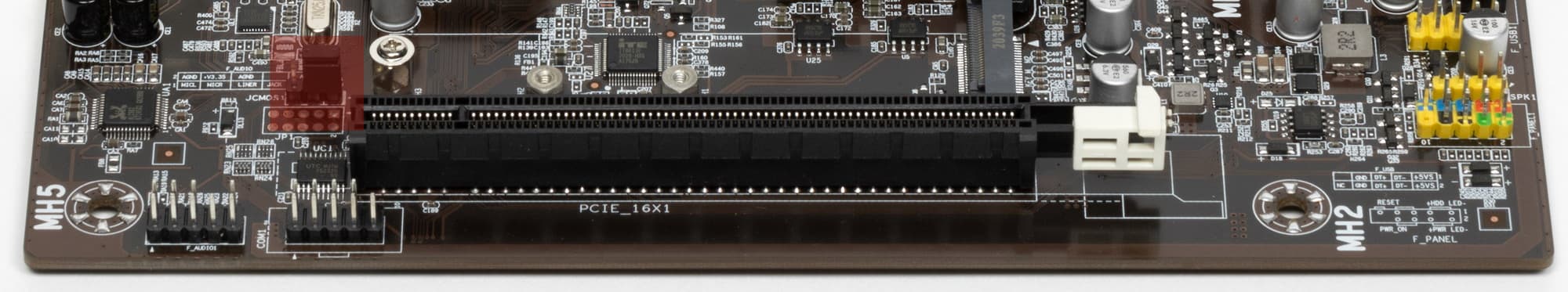

Теперь в целом про слоты PCIe. Всего на плате есть 2 слота: один PCIe x16 (для видеокарт или других устройств) и один PCIe x1. Если про первый PCIe x16_1 я выше уже рассказал (он подключен к CPU), то PCIe x1 подключен к A320.
Первый «процессорный» слот PCIe x16 не имеет металлического армирования. Матплата позволяет смонтировать СО любого размера.
На очереди — накопители.

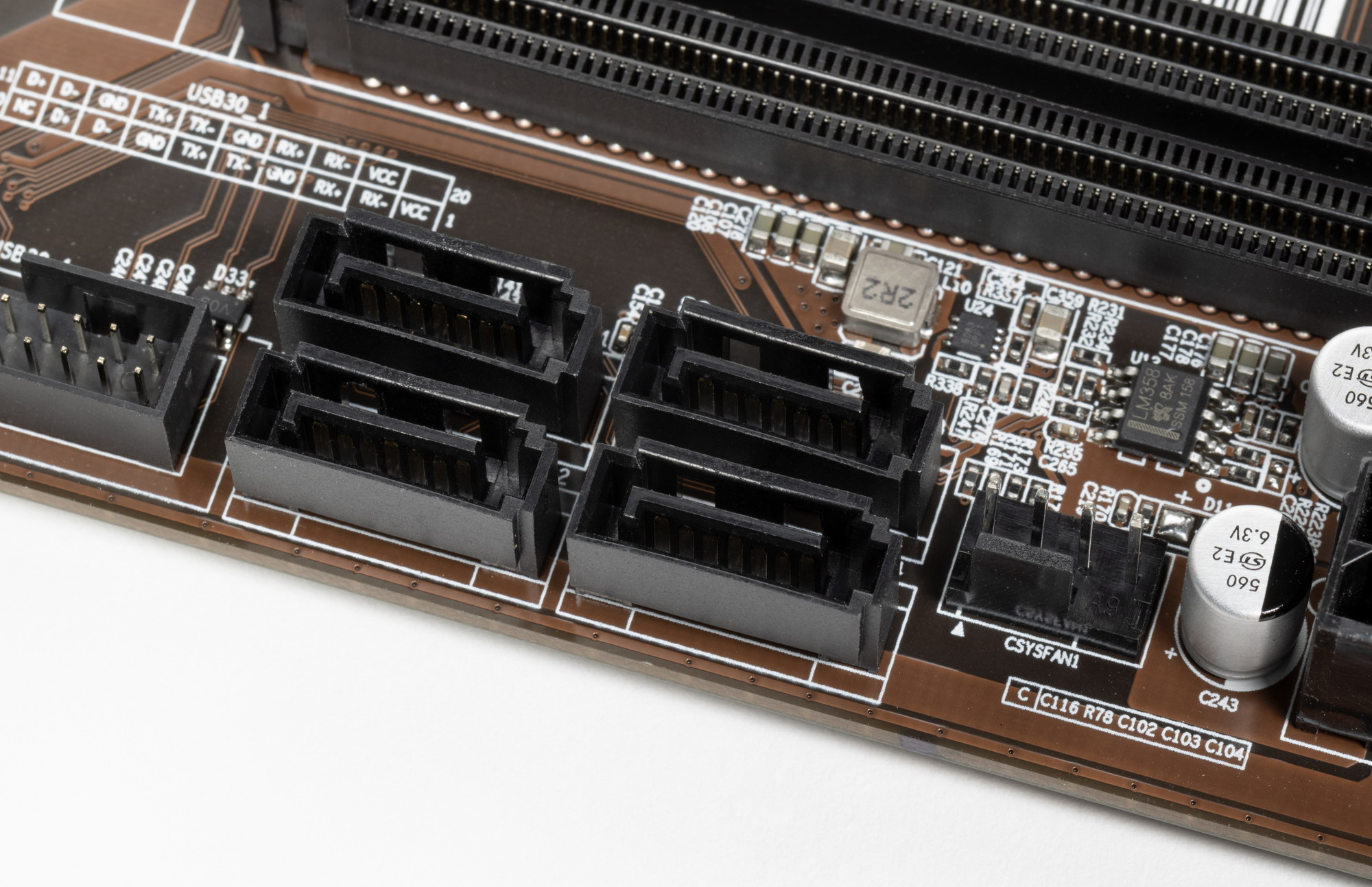

Всего у платы 4 разъема Serial ATA 6 Гбит/с + 1 слот для накопителей в форм-факторе M.2.

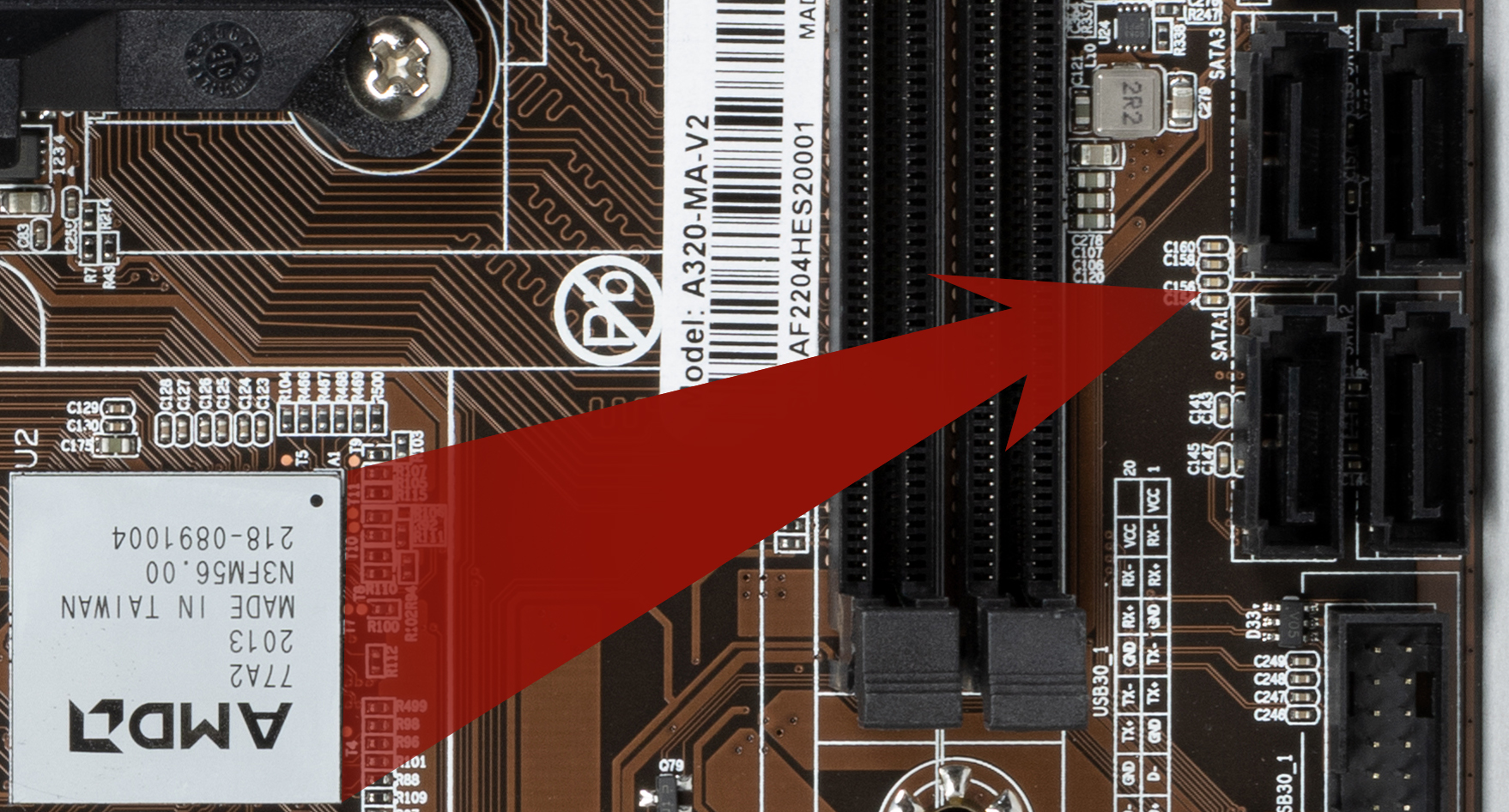

Порты SATA реализованы через чипсет A320 и поддерживают создание RAID.

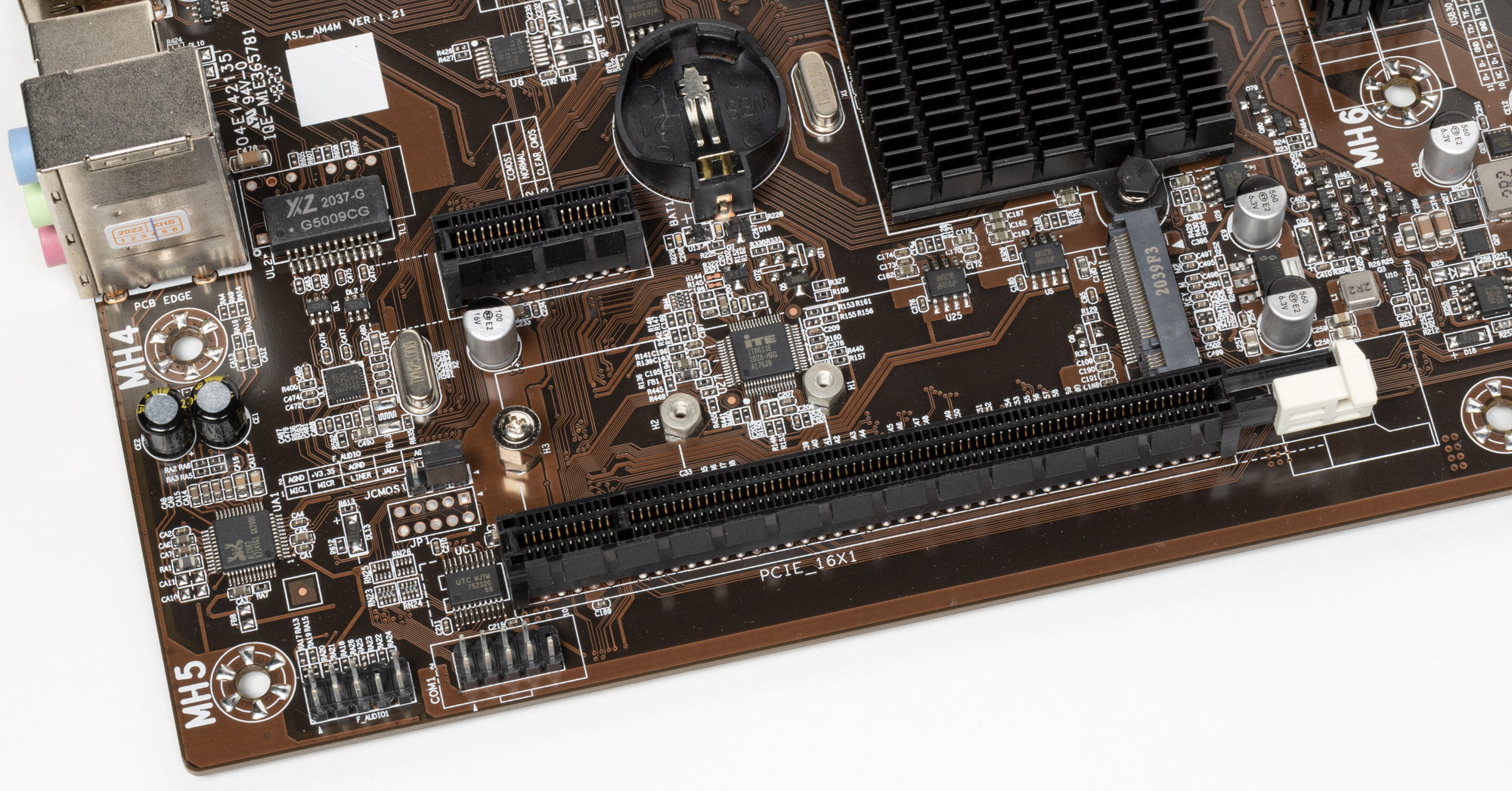

Материнская плата имеет 1 слот форм-фактора М.2, работающий с модулями с любым интерфейсом, поддерживающий размеры модулей 2242/2260/2280. Он получает данные от CPU (PCIe 3.0)
Охлаждения у слота М.2_1 нет.
Периферийная функциональность: USB-порты, сетевые интерфейсы, ввод-вывод

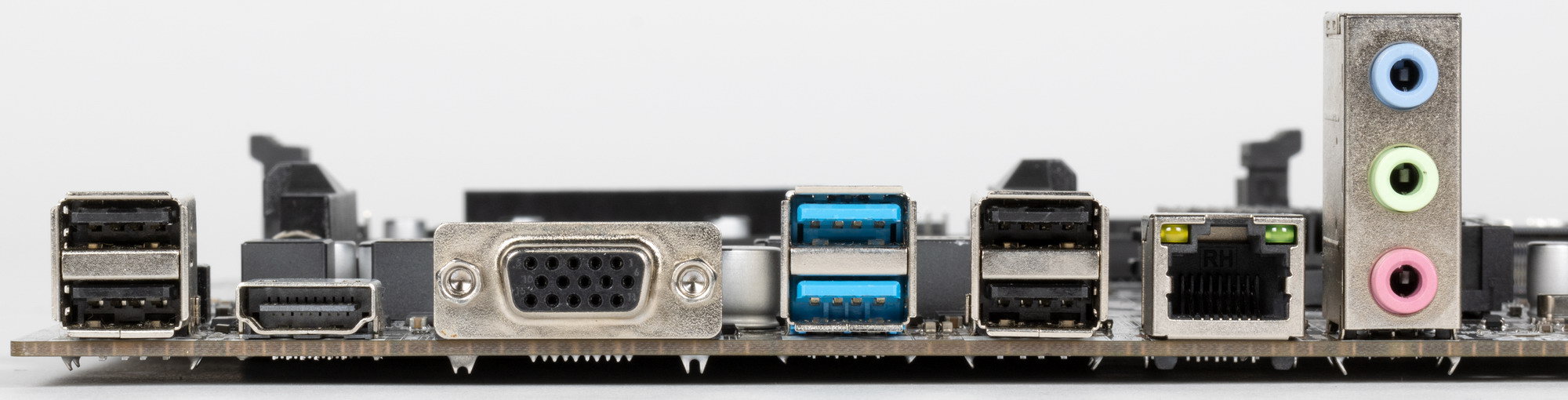

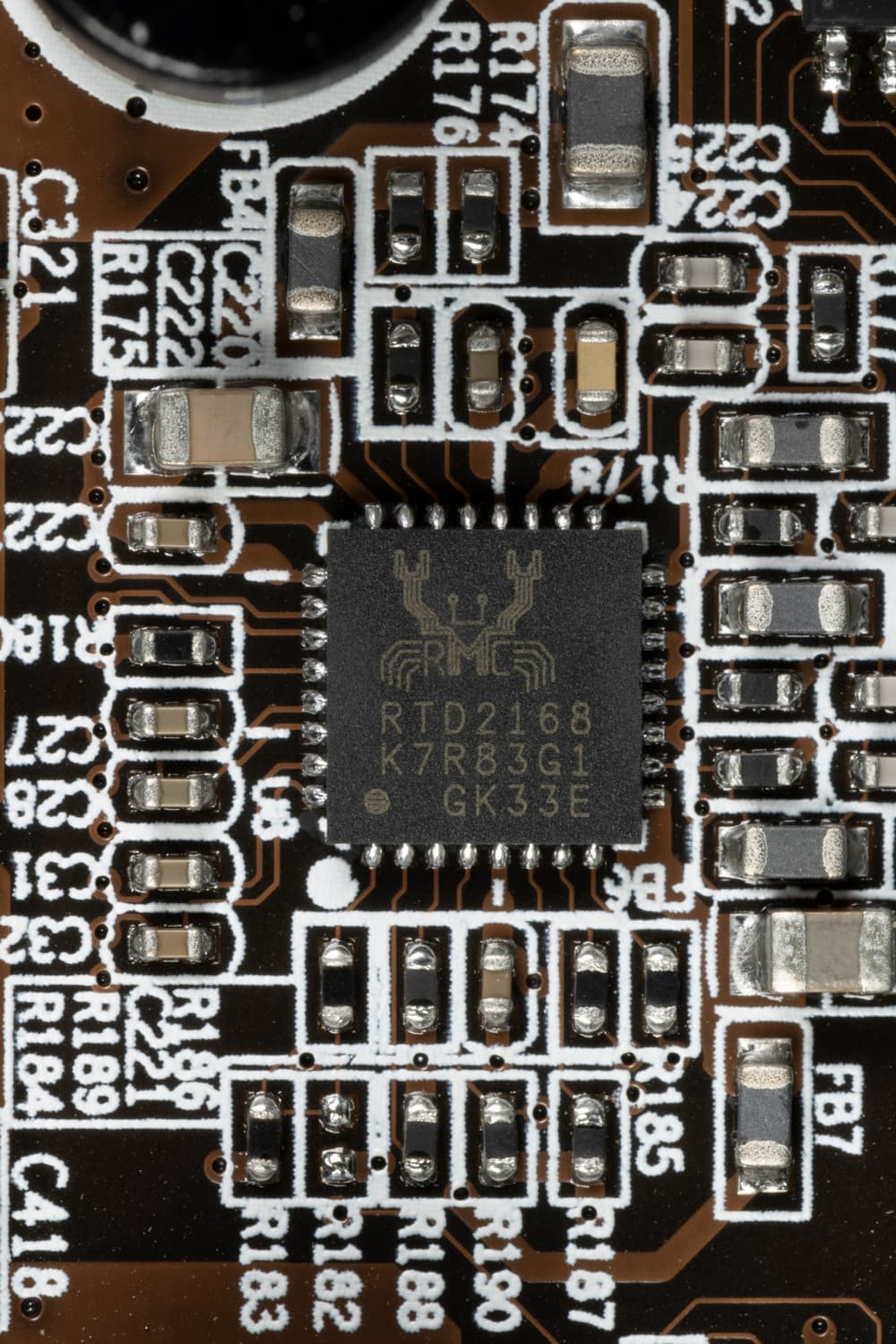

Теперь на очереди USB-порты и прочие вводы-выводы. И начнем с задней панели, куда выведены большинство из них.
Повторим: чипсет A320 способен реализовать не более 9 портов USB, из которых может быть до 2 портов USB 3.2 Gen1, 1 порт USB 3.2 Gen2, до 6 портов USB 2.0.
Также мы помним и про 4 линии PCIe (+ 2 SATA), которые идут на поддержку накопителей, сетевых и иных контроллеров (я выше уже показал на что и как расходуются 6 линий из 6).
И что мы имеем? Всего на материнской плате — 10 портов USB:

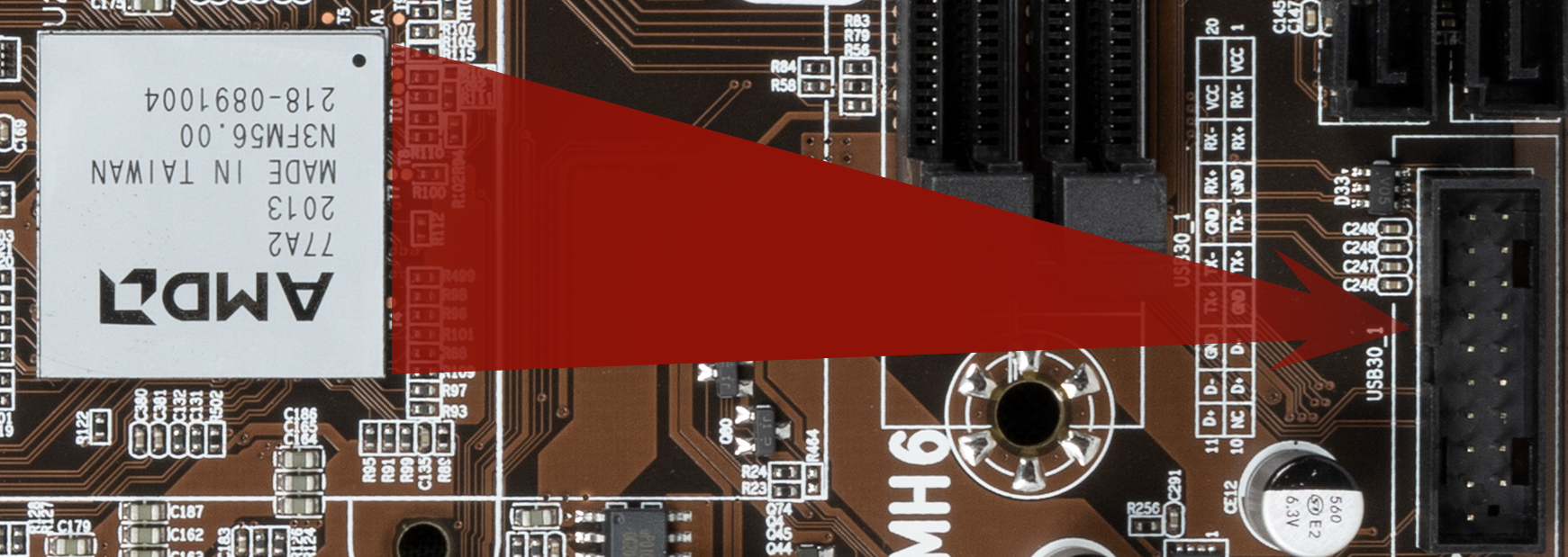

- 4 порта USB 3.2 Gen1: 2 реализованы через CPU и представлены на задней панели 2 портами Type-A (синего цвета); еще два реализованы через A320
и представлены внутренним разъемом на материнской плате на 2 порта;

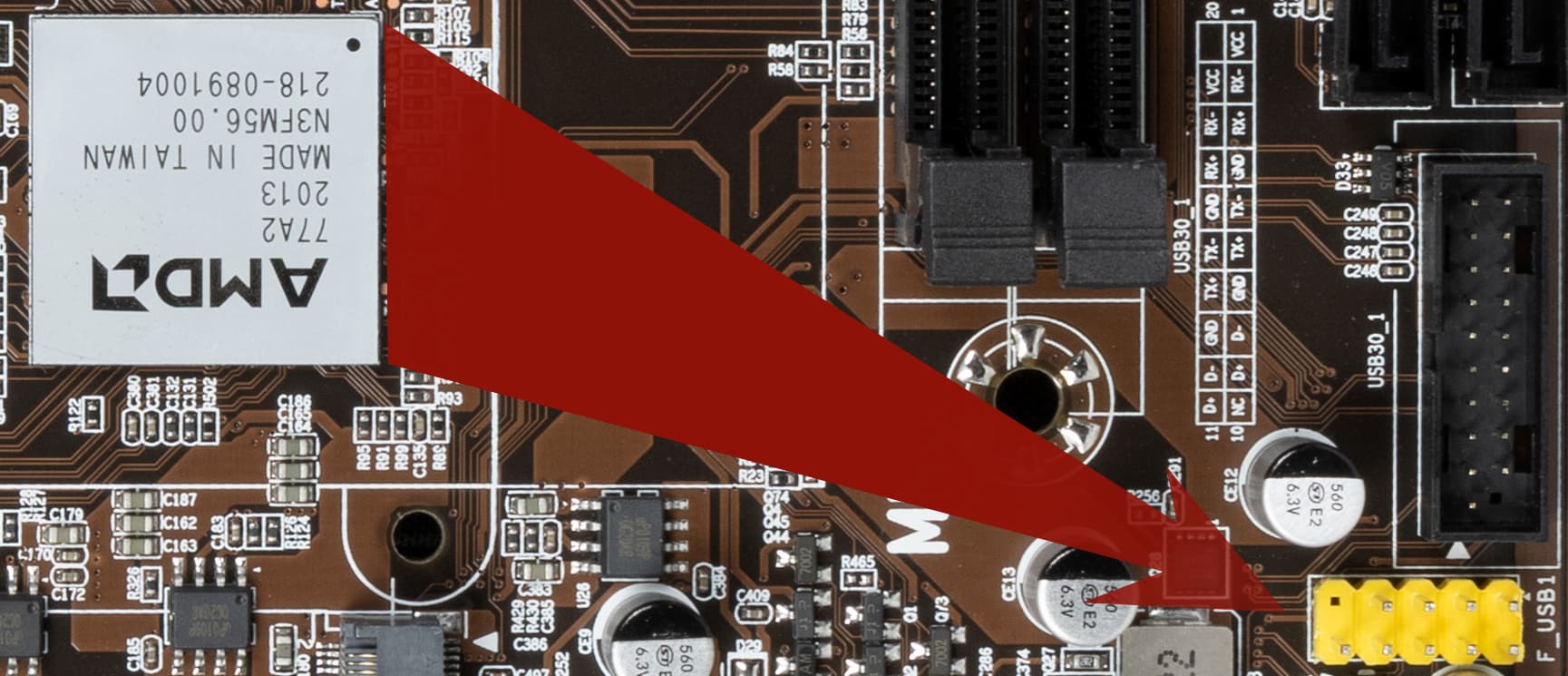

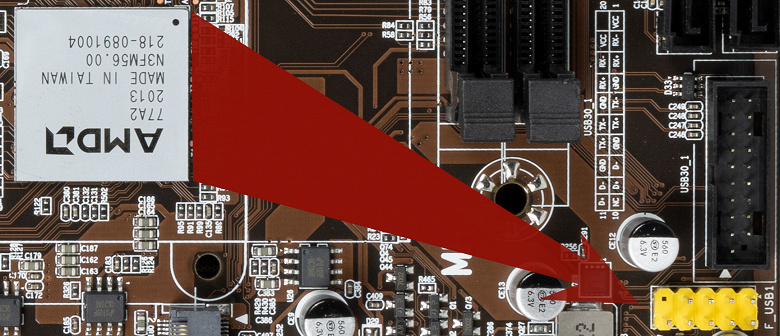

- 6 портов USB 2.0/1.1: все реализованы через A320, 4 из них представлены на задней панели 2 портами Type-A (черного цвета); еще 2 представлены внутренним разъемом
на материнской плате на 2 порта.

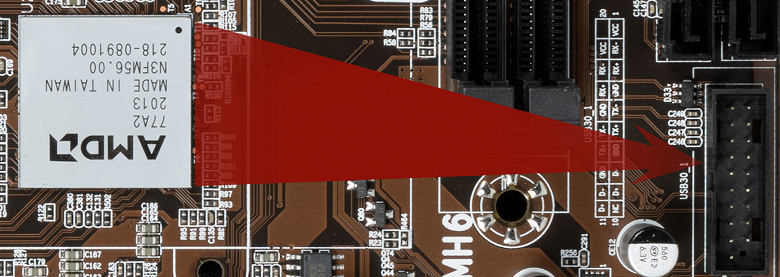

Итак, через чипсет A320 реализовано выделенных 2 USB 3.2 Gen1.
= 2 высокоскоростных порта. Плюс 6 выделенных портов USB 2.0. Всего 8 USB портов реализовано через A320.
Ну и 6 HSIO (линий PCIe и портов SATA), выделенных на поддержку иной периферии.
Теперь о сетевых делах.

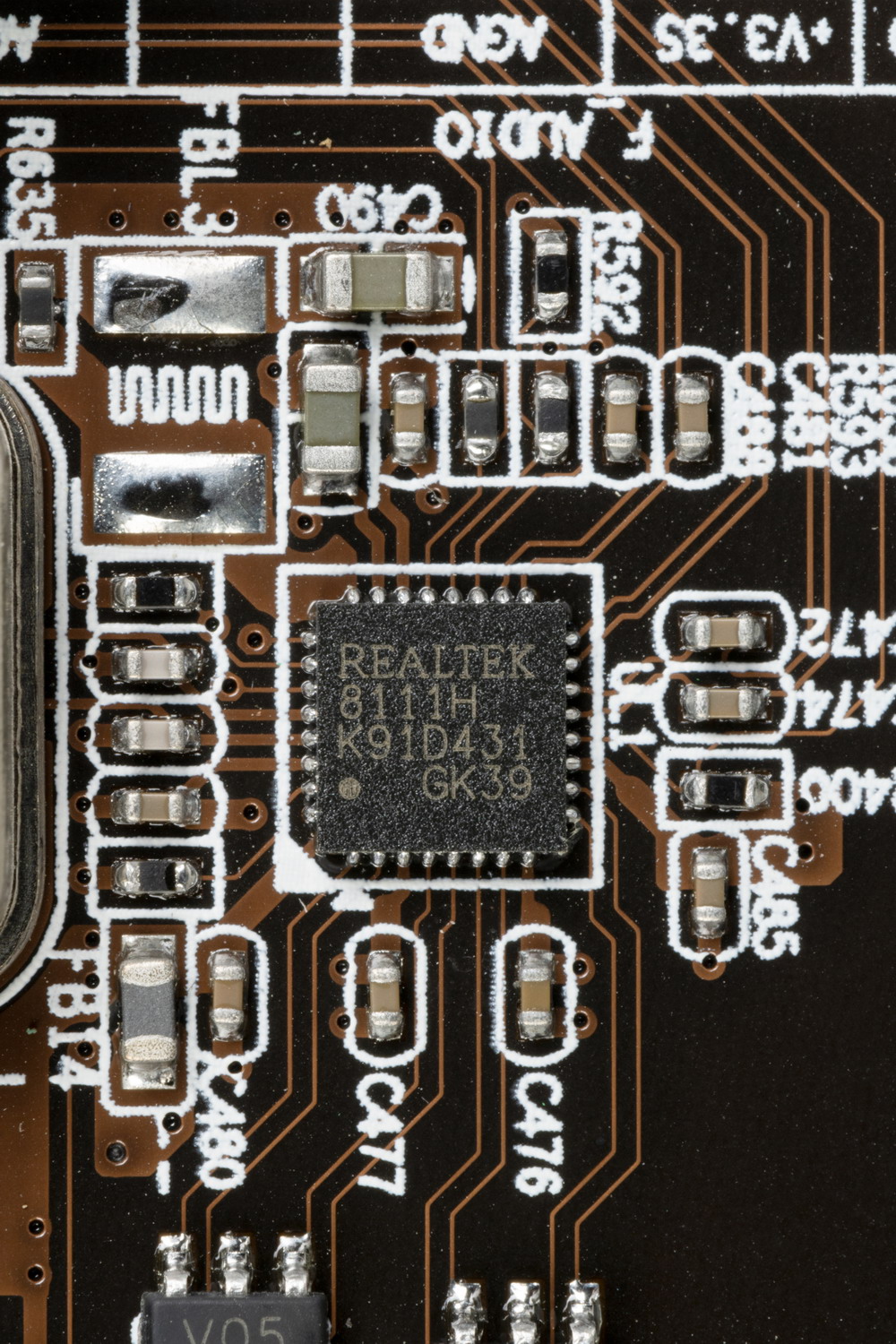

Материнская плата оснащена средствами связи скромно. Имеется Ethernet-контроллер Realtek RTL8111H, способный работать по стандарту 1 Гбит/с.
Беспроводного сетевого адаптера нет, также нет и слота M.2 (E-key) для подобных устройств.

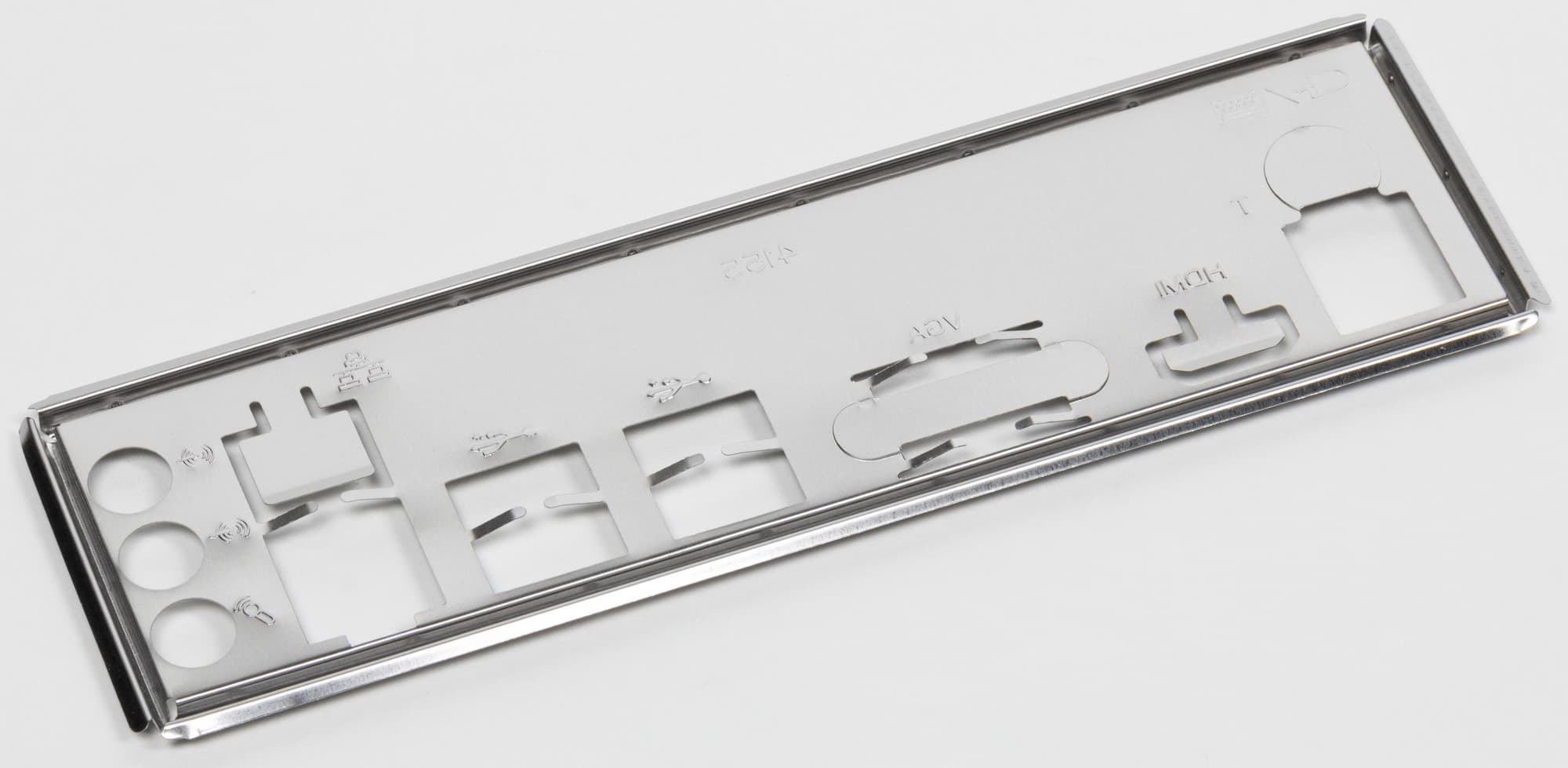

Заглушка, традиционно надеваемая на заднюю панель, поставляется отдельно в комплекте.

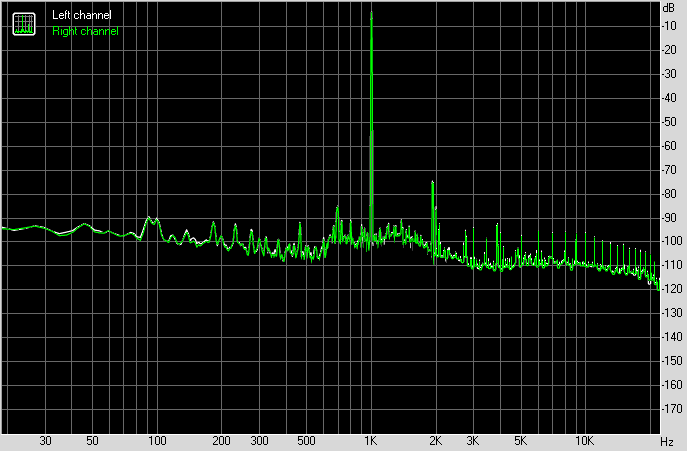

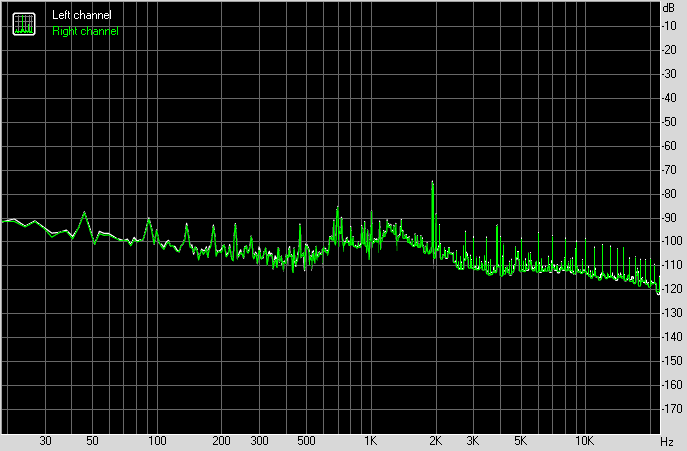

Аудиоподсистема

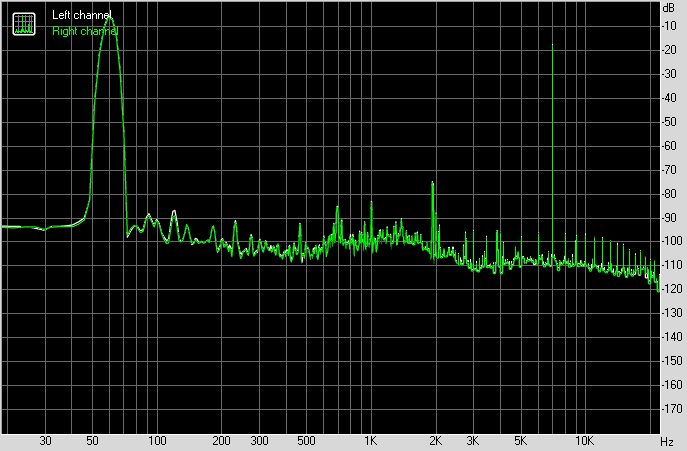

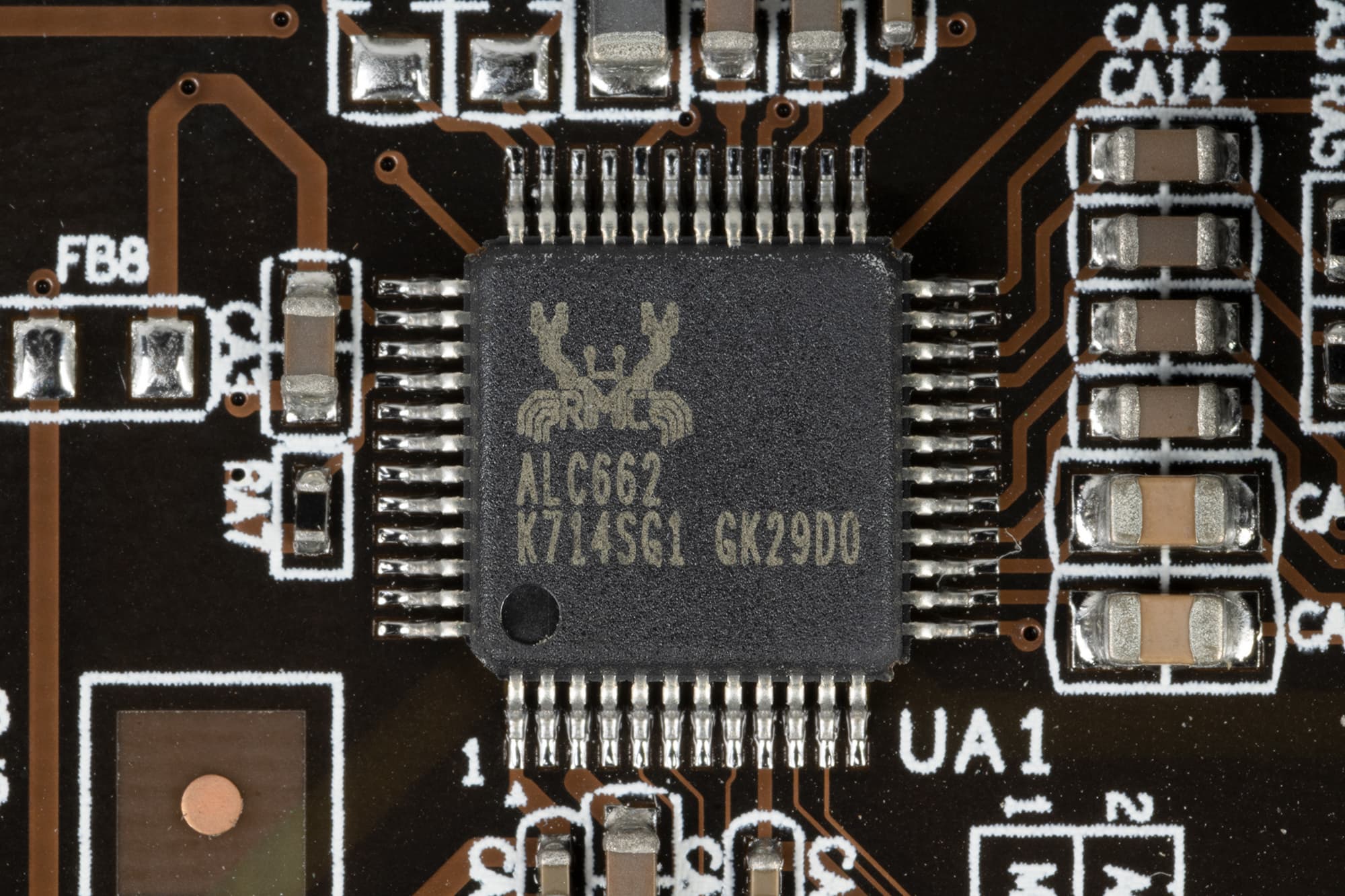

В данном случае применен очень старый Realtek ALC667.
Аудиоподсистема весьма проста: нет ни операционных усилителей, ни ЦАП.
В аудиоцепях платы применяются «аудиофильские» конденсаторы Nichicon Fine Gold.

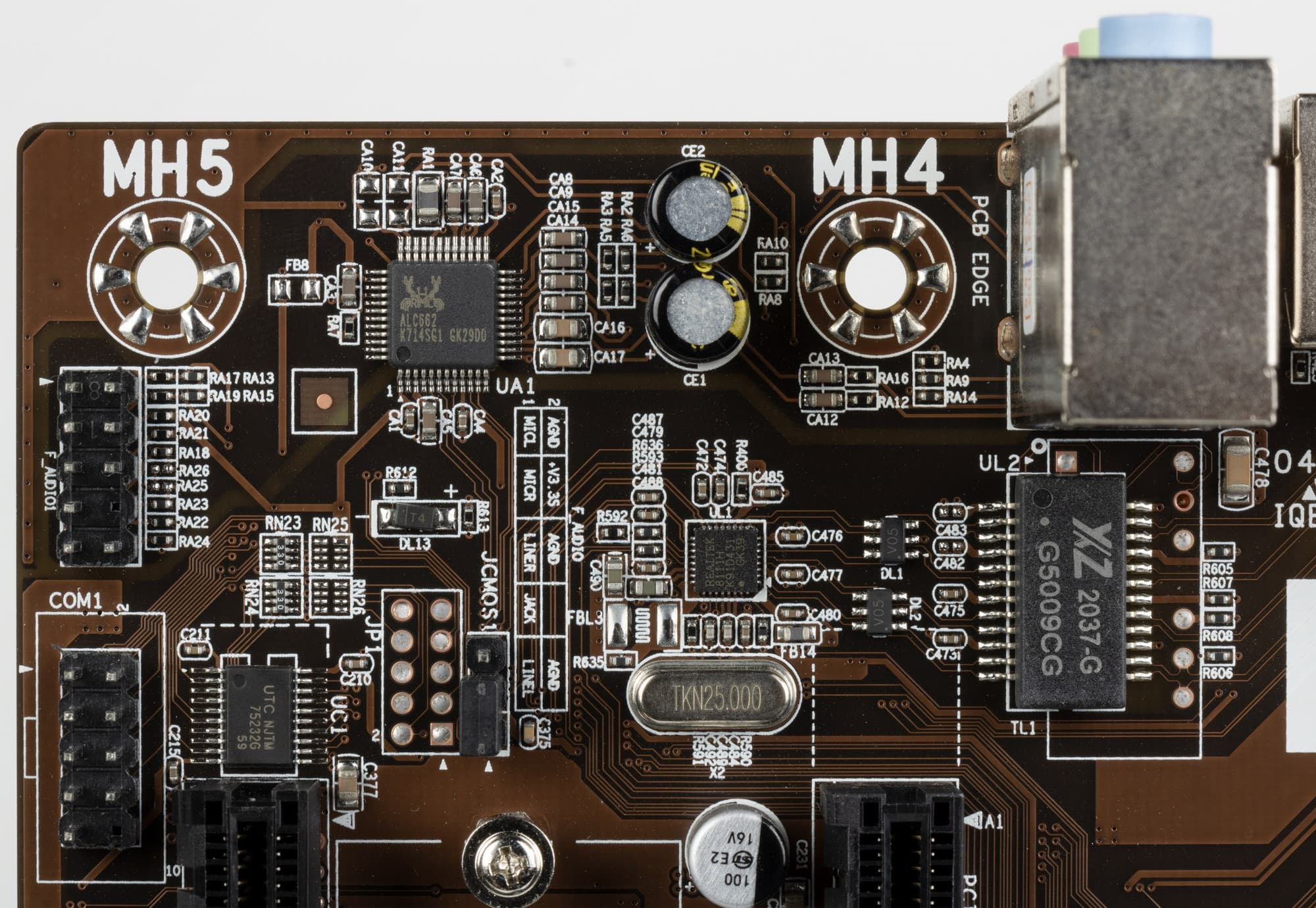

Аудиотракт вынесен на угловую часть платы, не пересекается с другими элементами. Все аудиоразъемы на задней панели имеют привычную цветовую окраску.
S/PDIF отсутствует.
Питание, охлаждение
Для питания платы на ней предусмотрены 2 разъема: в дополнение к 24-контактному ATX здесь есть еще 4-контактный EPS12V.

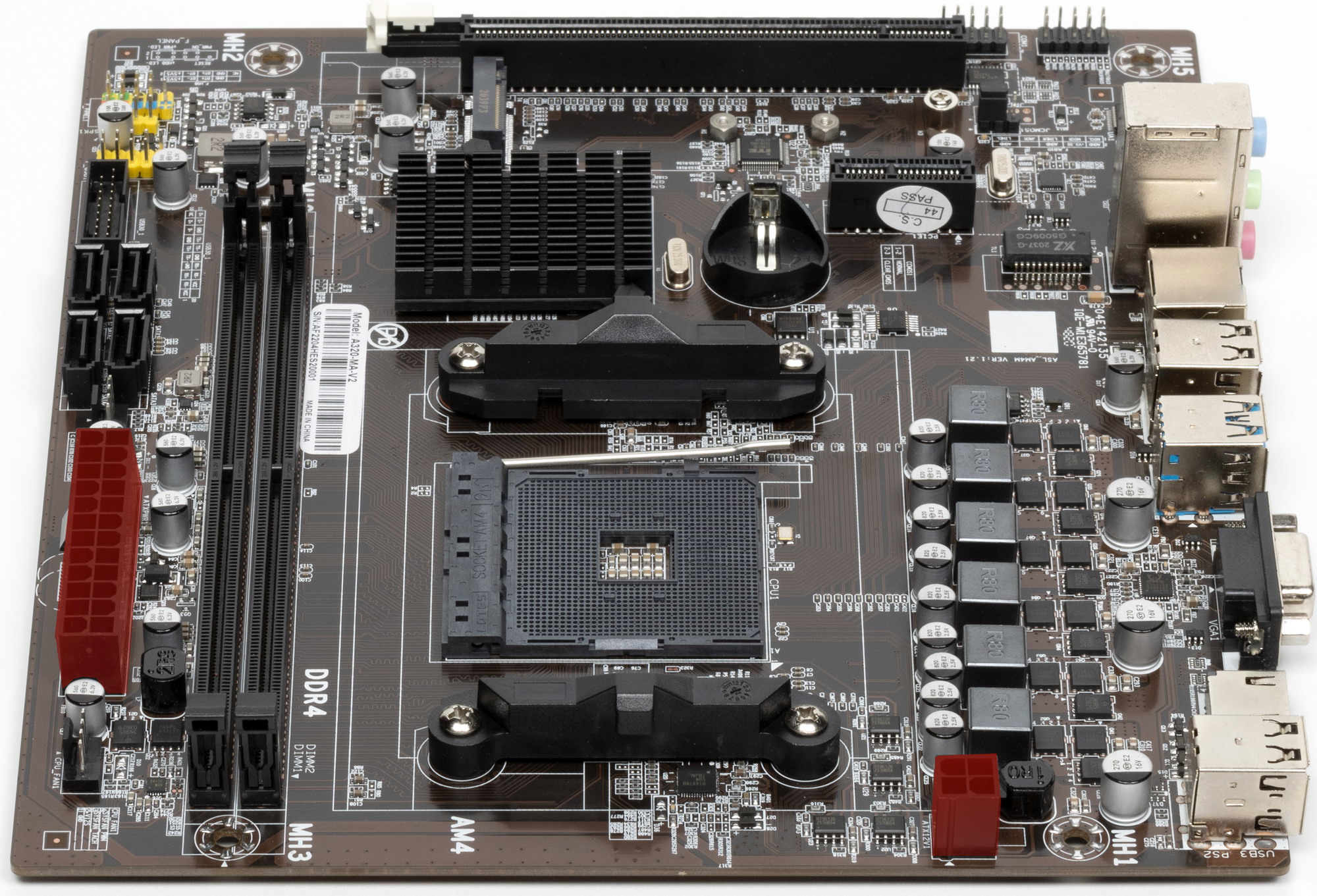

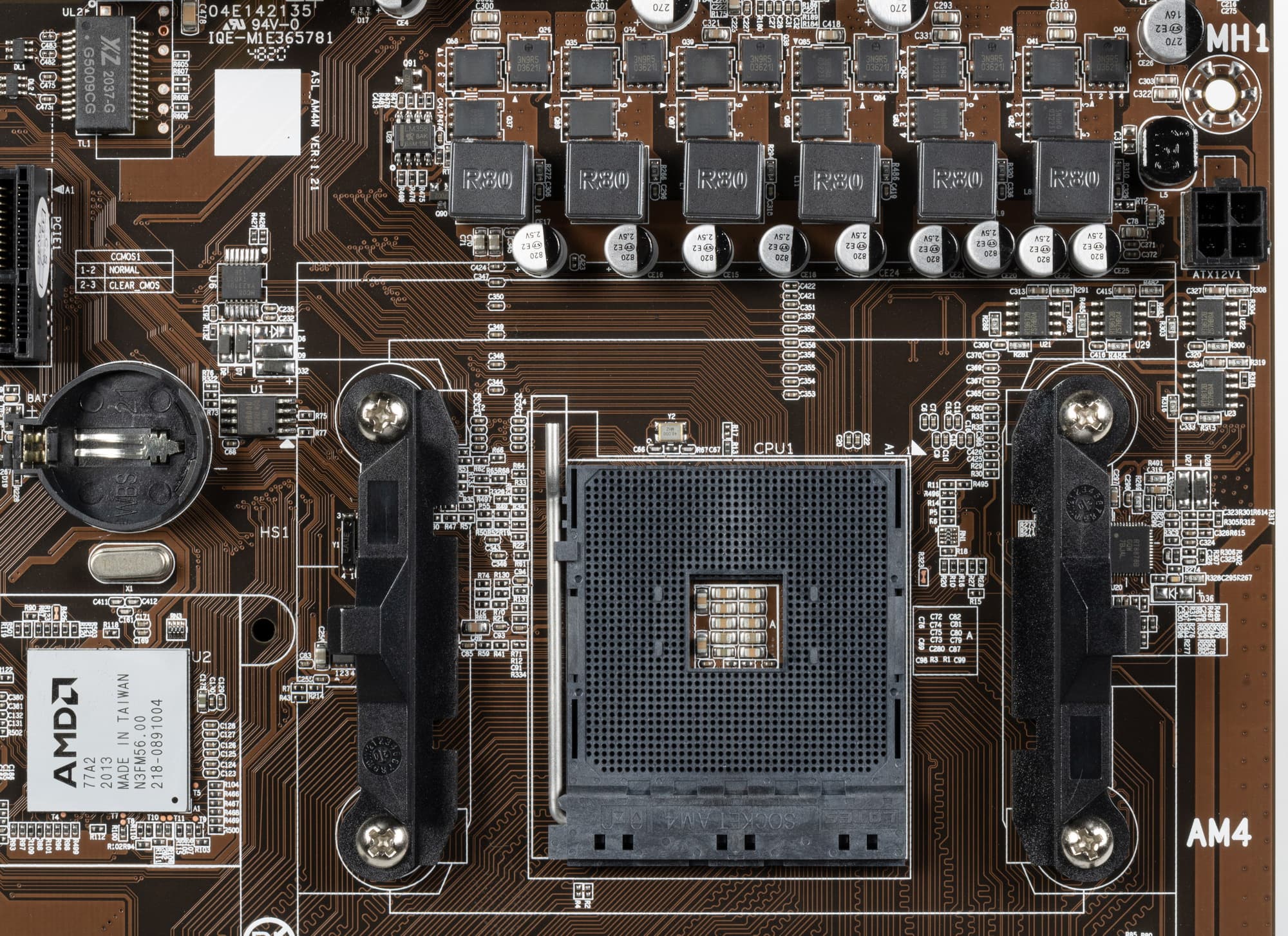

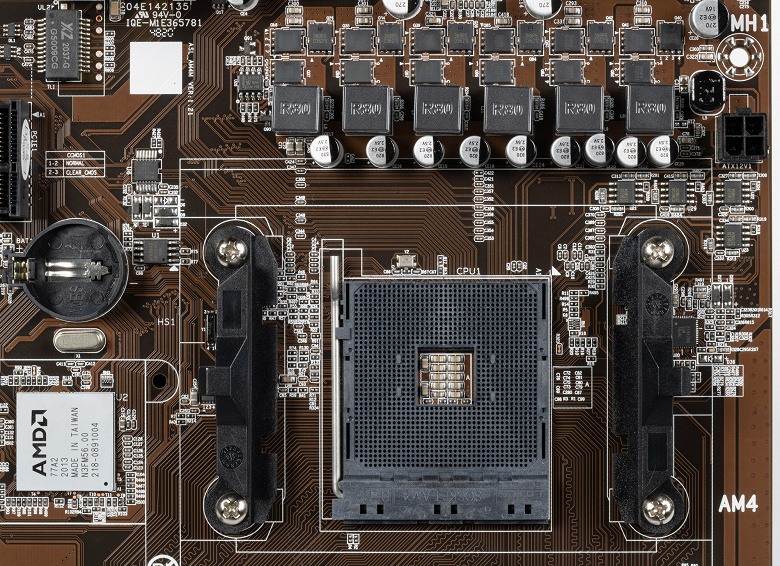

Схема питания процессора выполнена по схеме 4+2 (всего 6 фаз, 4 на VCore, и 2 на SoC).

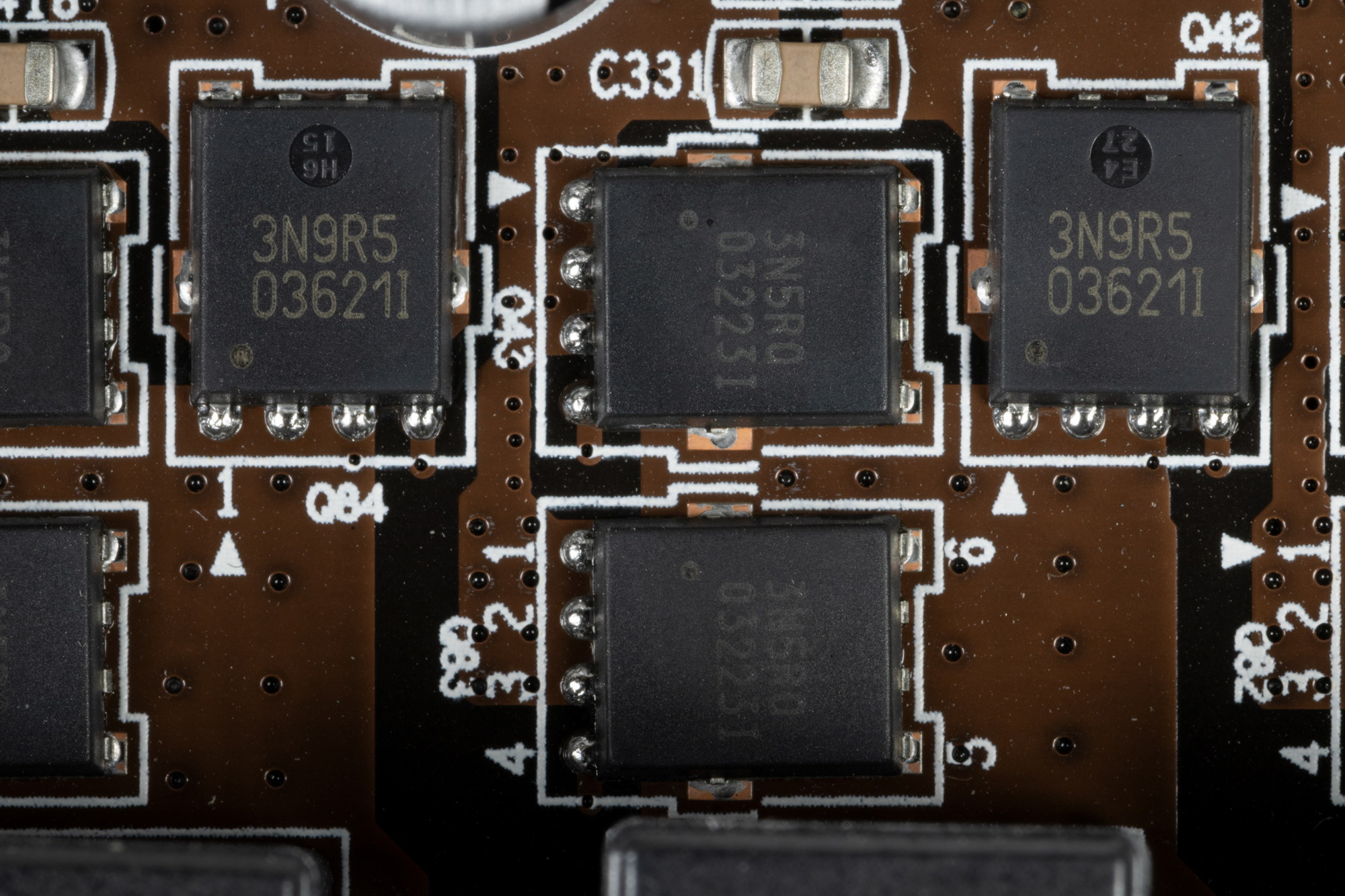

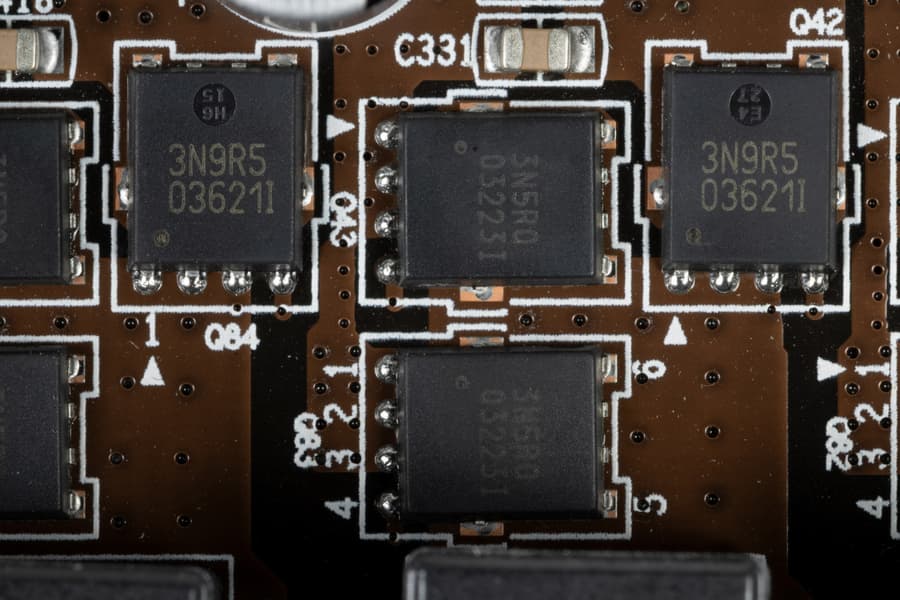

Каждый канал фазы имеет суперферритовый дроссель и набор полевых транзисторов RMN3N9R5/3N5R0 от Rectron Semiconductor (до 30А).

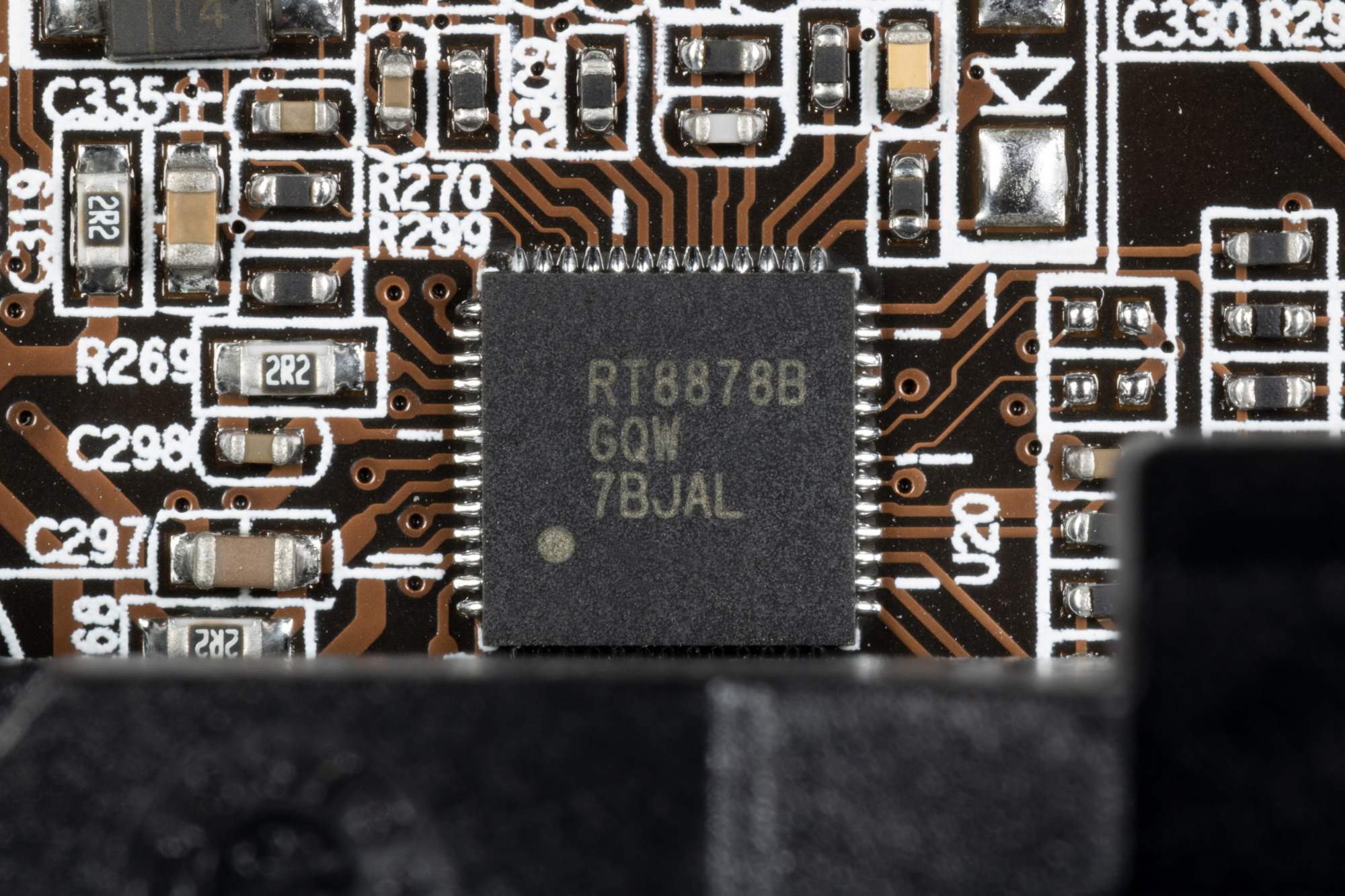

Управляет схемой питания шестифазный ШИМ-контроллер Richtek RT8878B.
Питание модулей оперативной памяти имеет однофазную схему.

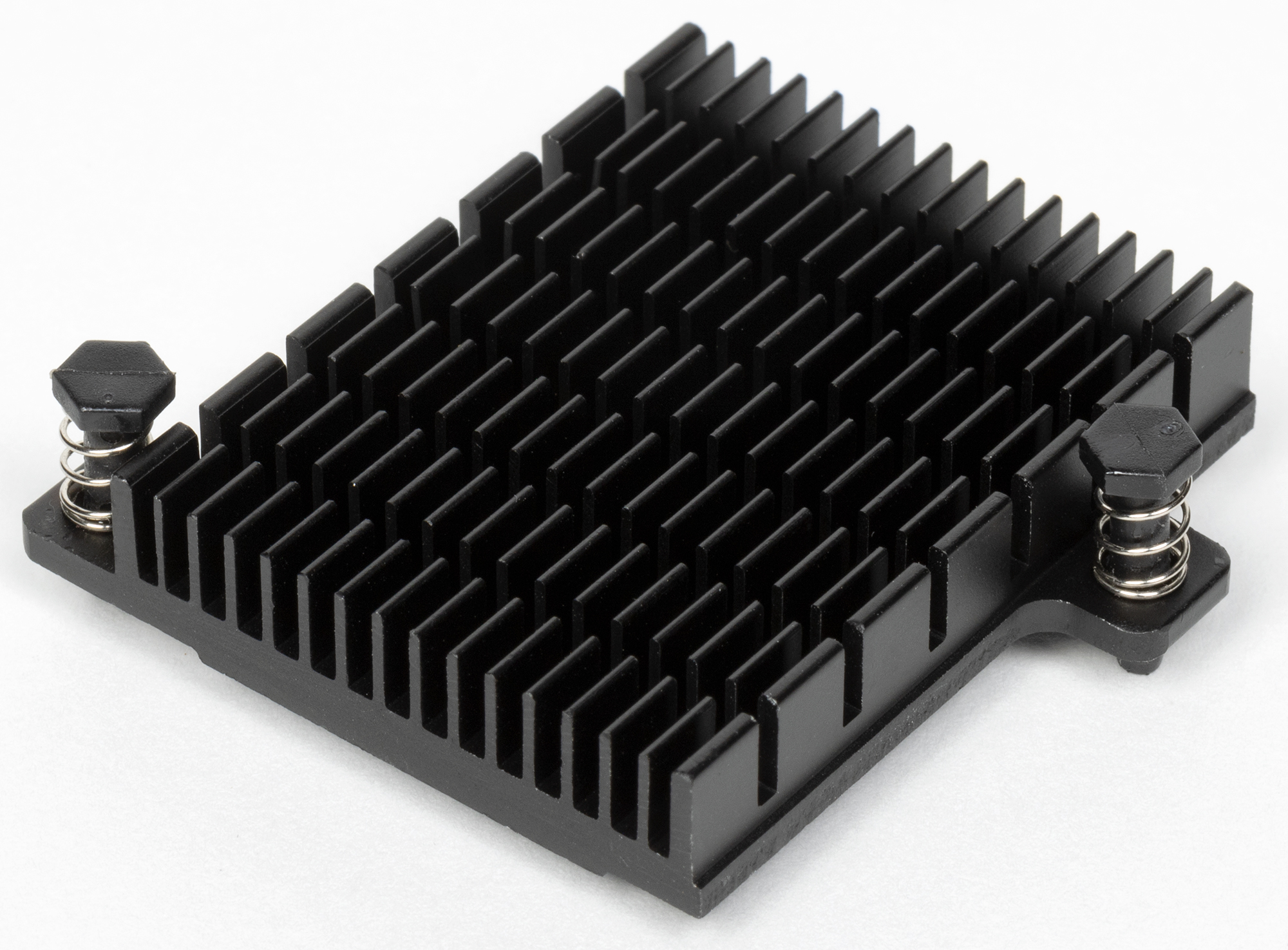

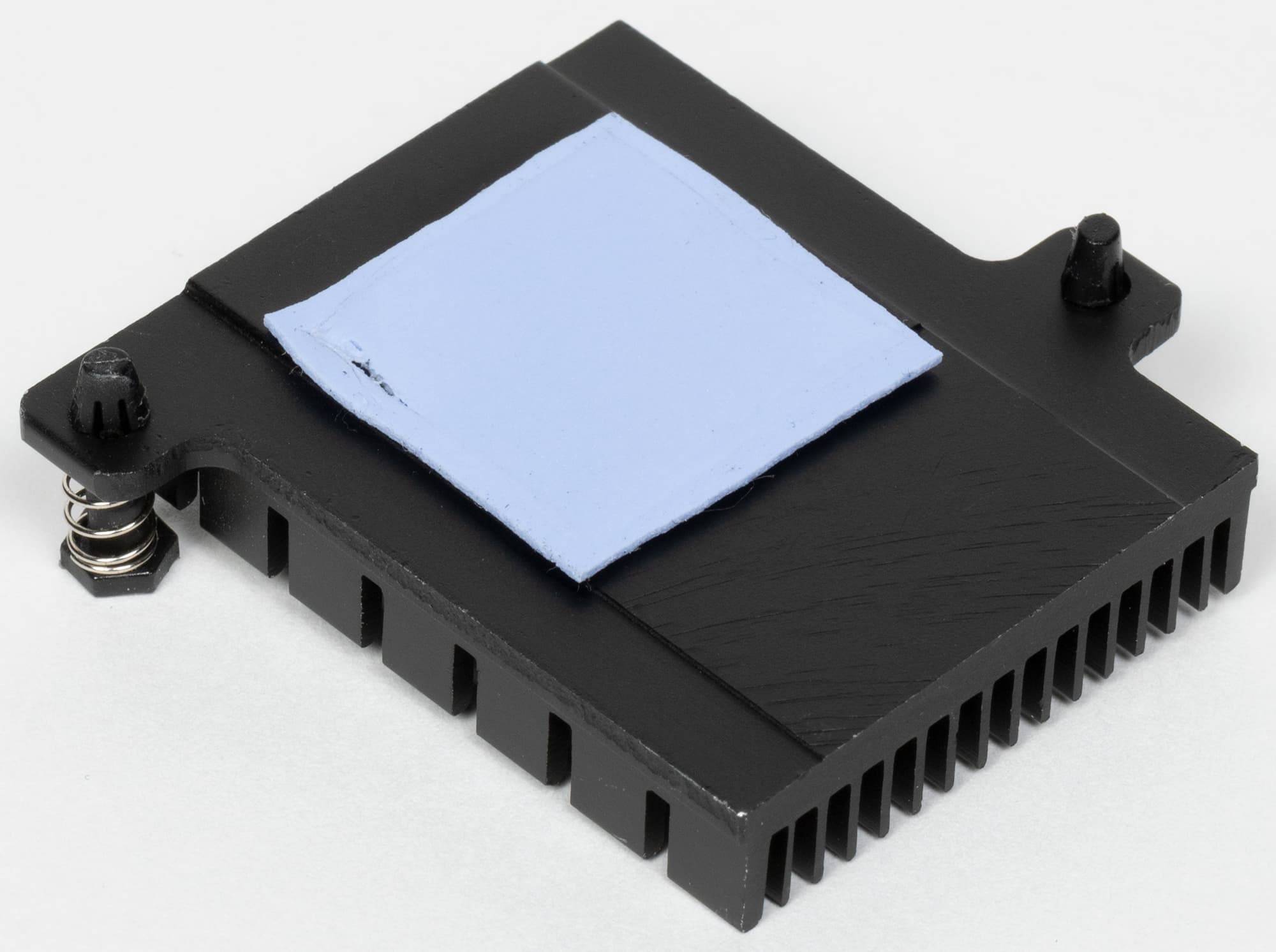

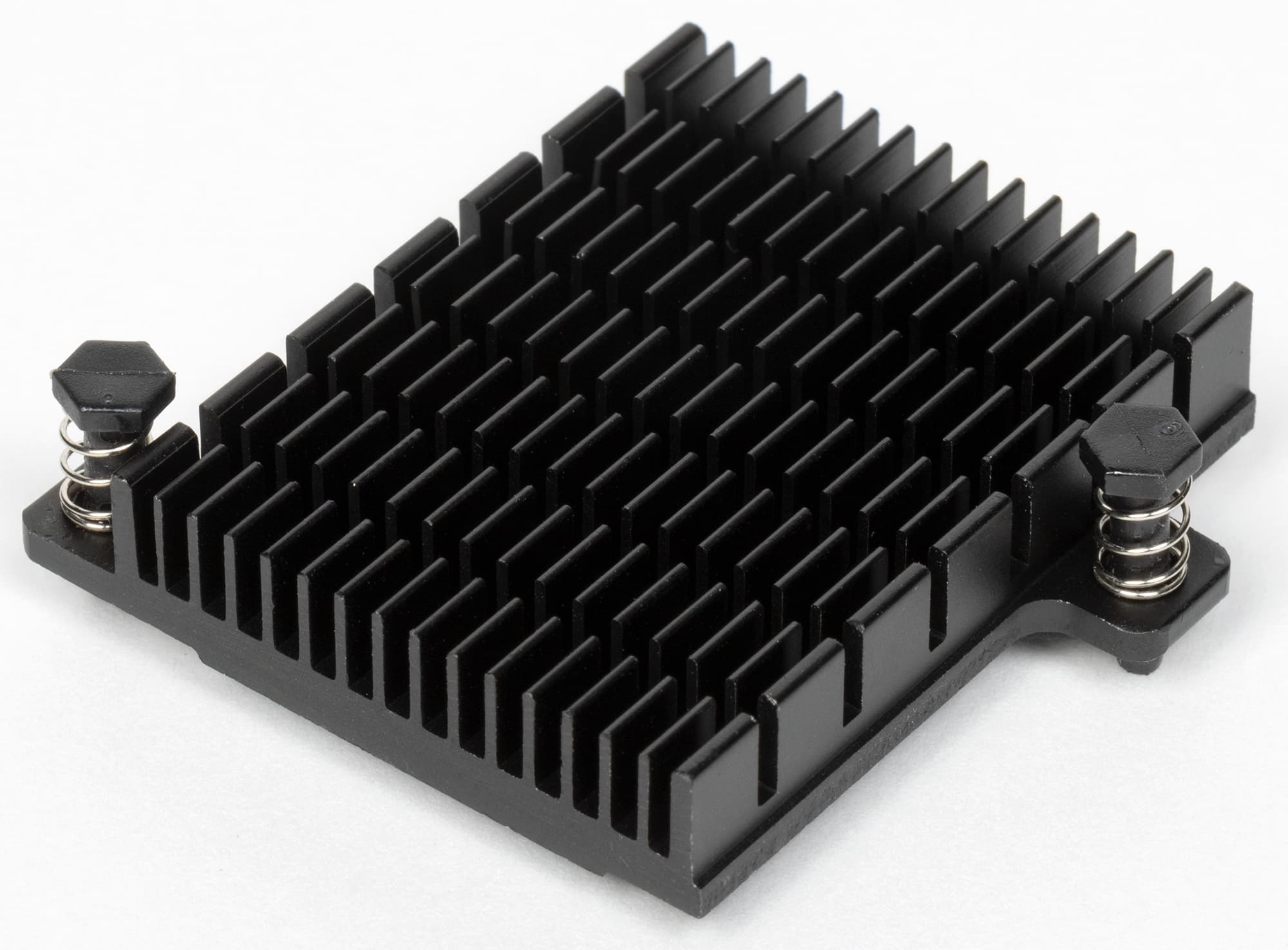

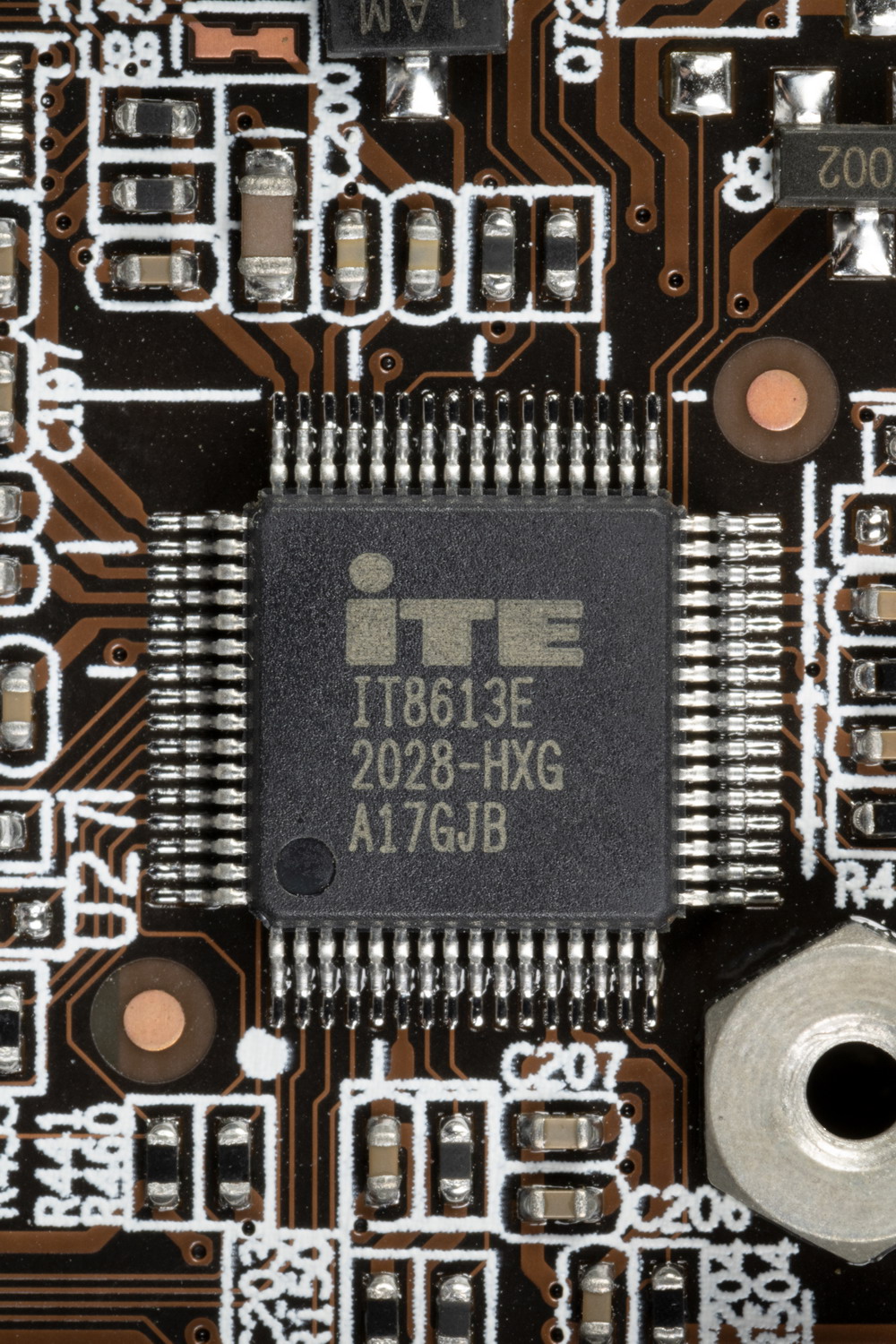

Теперь про охлаждение. Оно банальное. Только один чипсет А320 имеет радиатор.
Весь блок VRM, а также M.2 слот не имеют охлаждения.

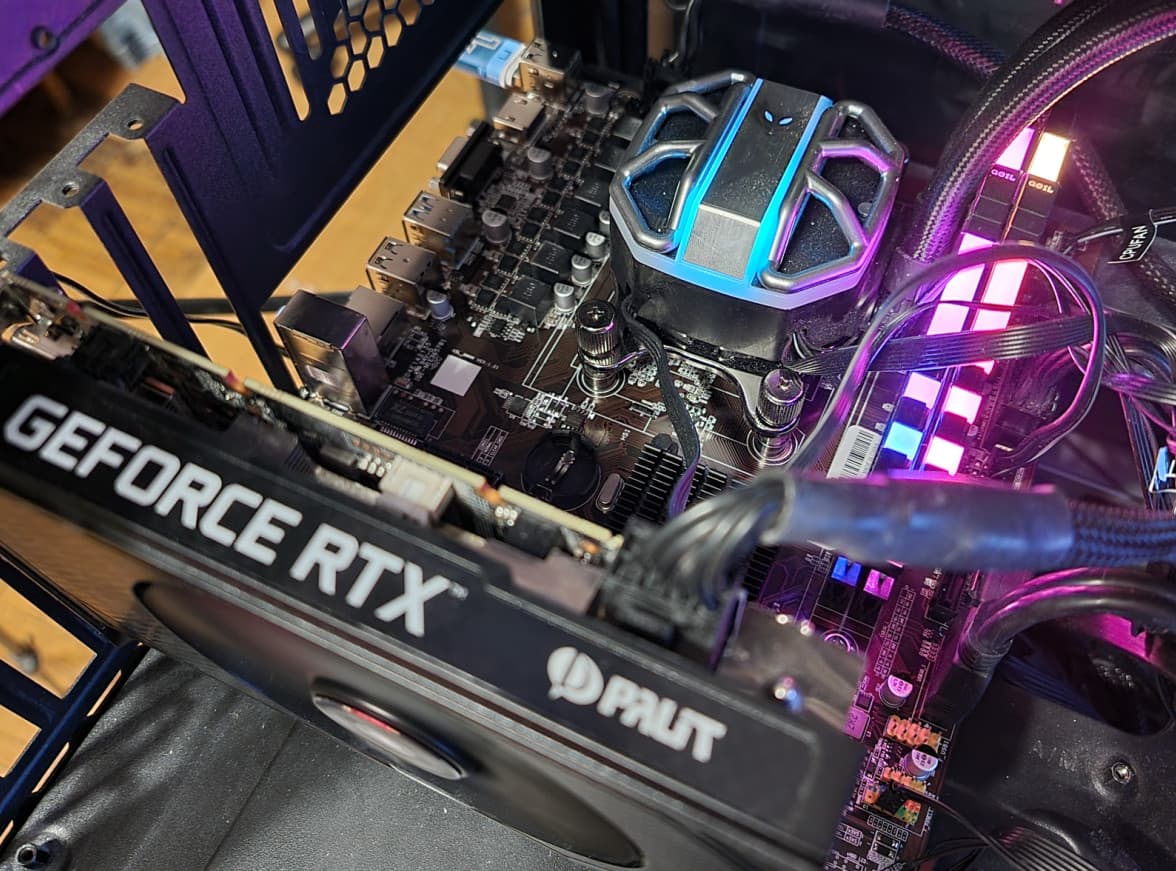

Подсветка
Программное обеспечение под Windows
Настройки BIOS
Работоспособность (и разгон)

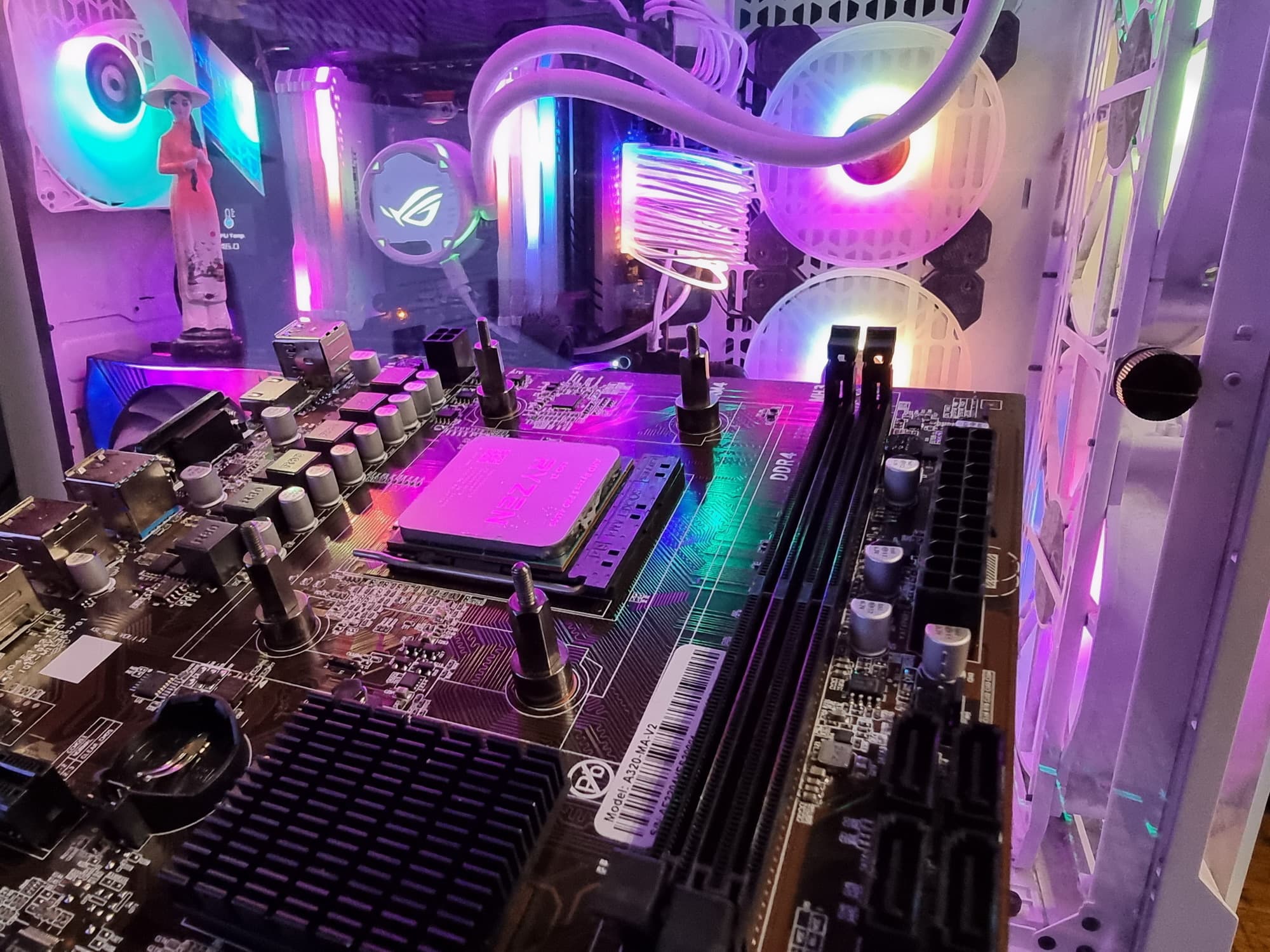

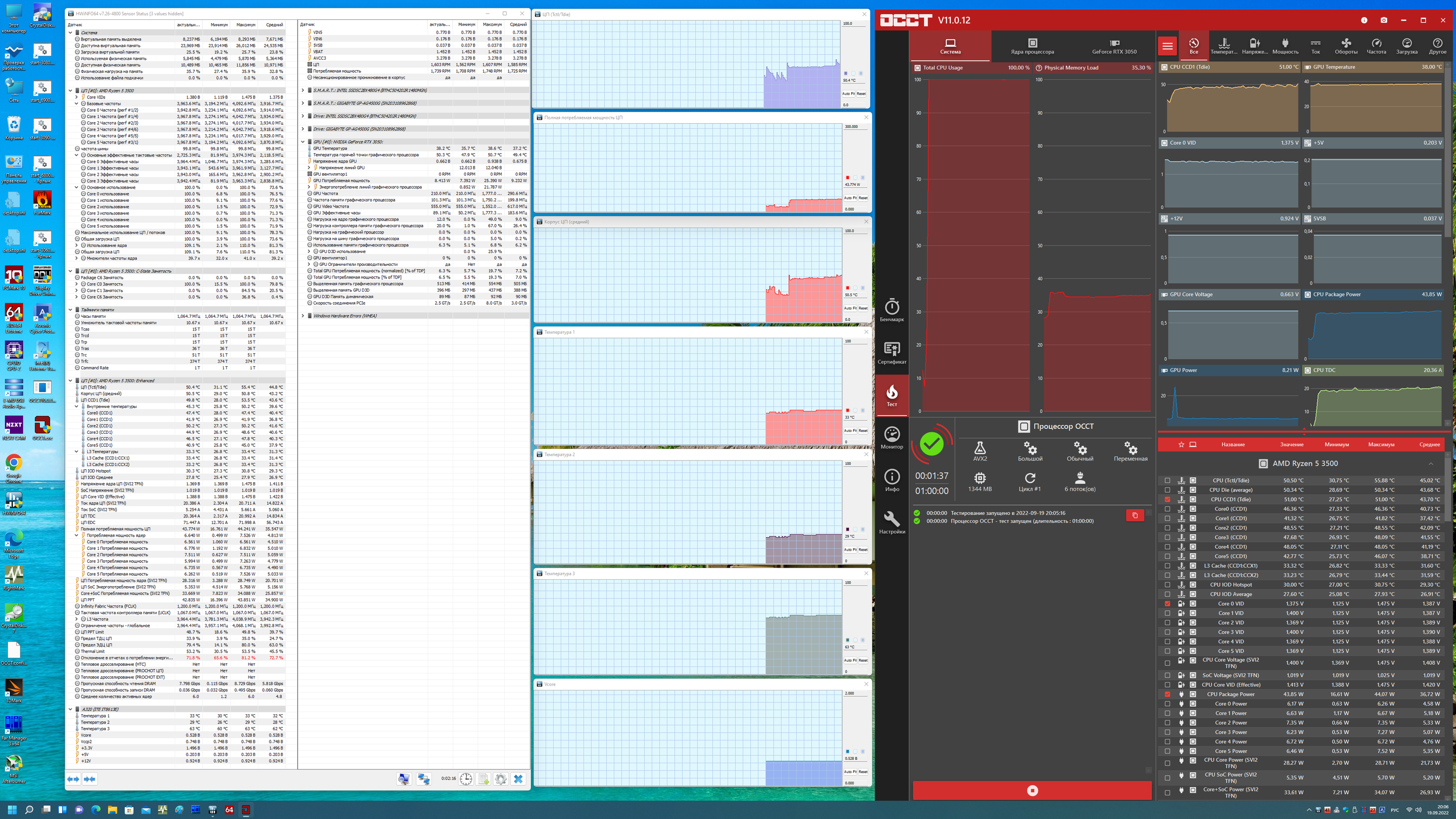

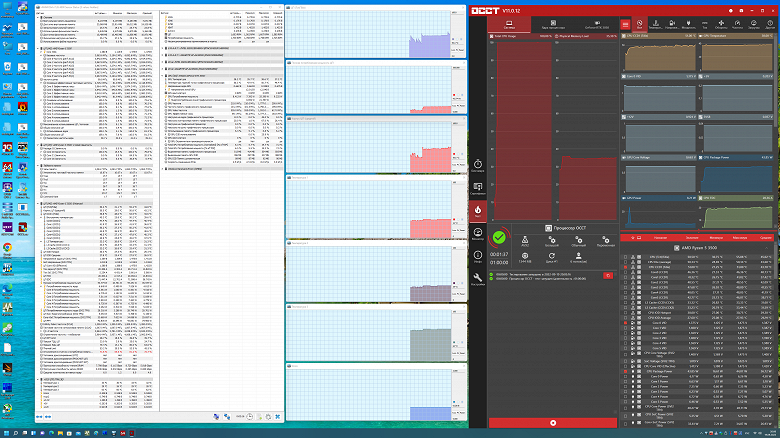

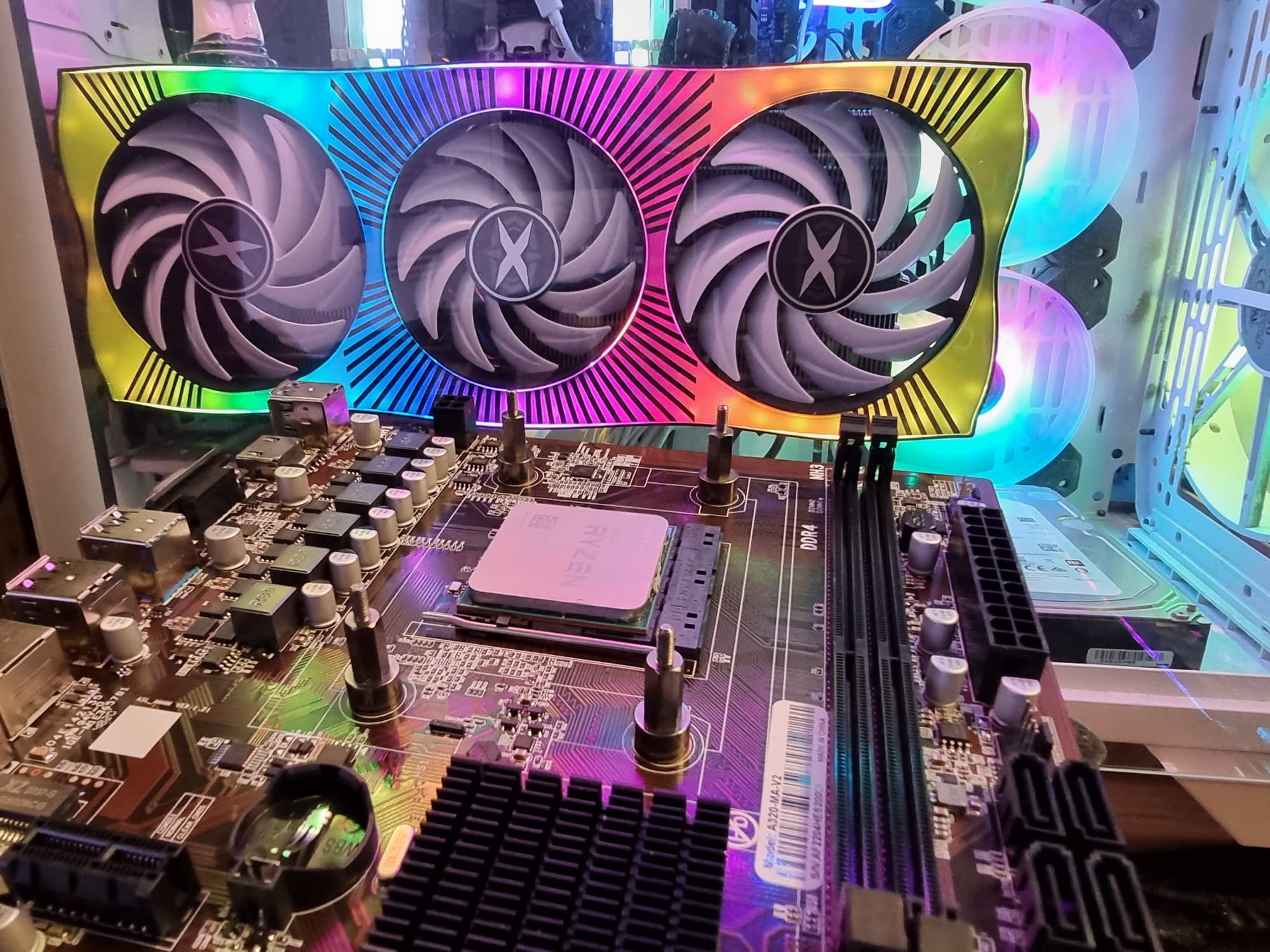

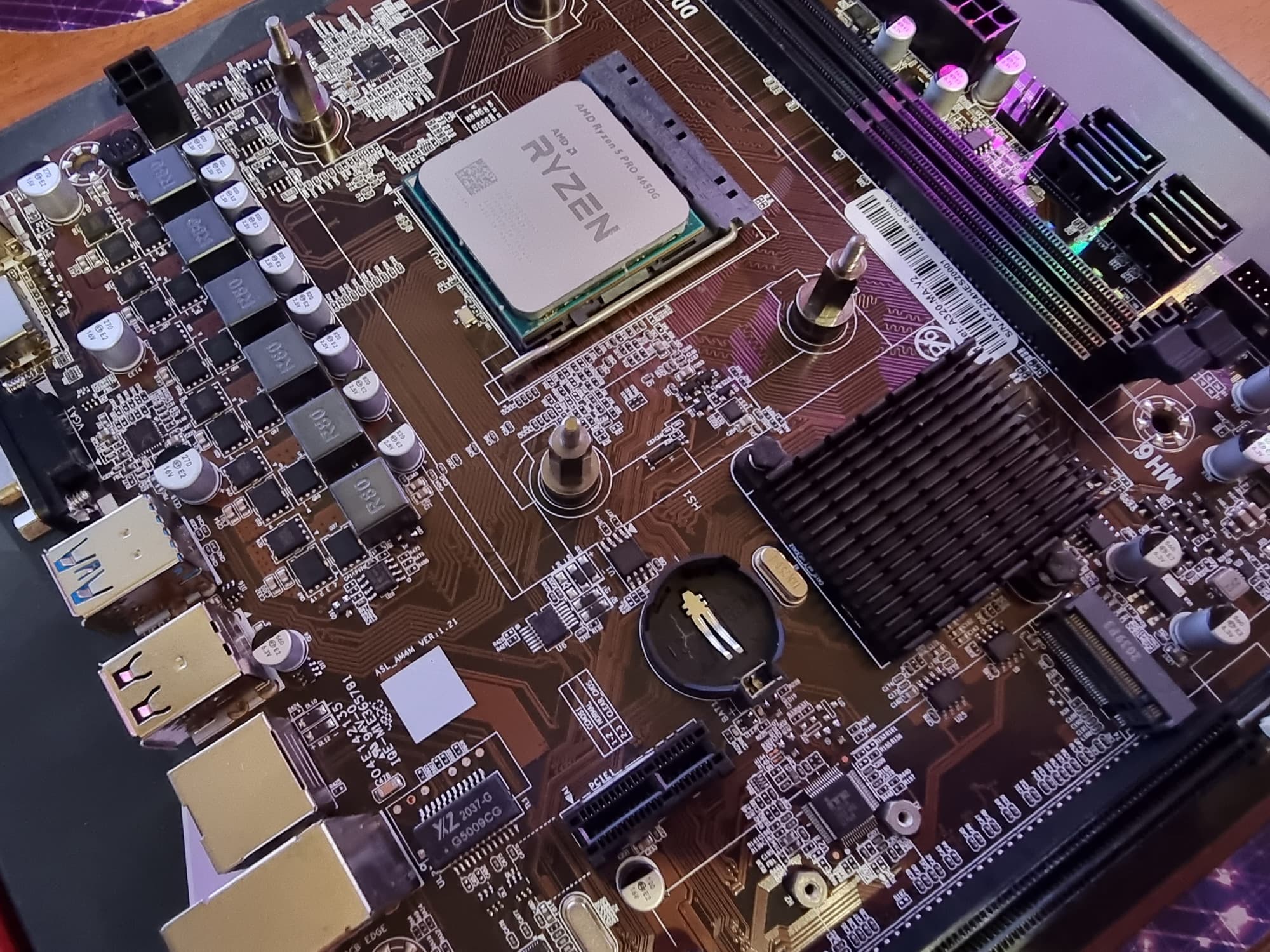

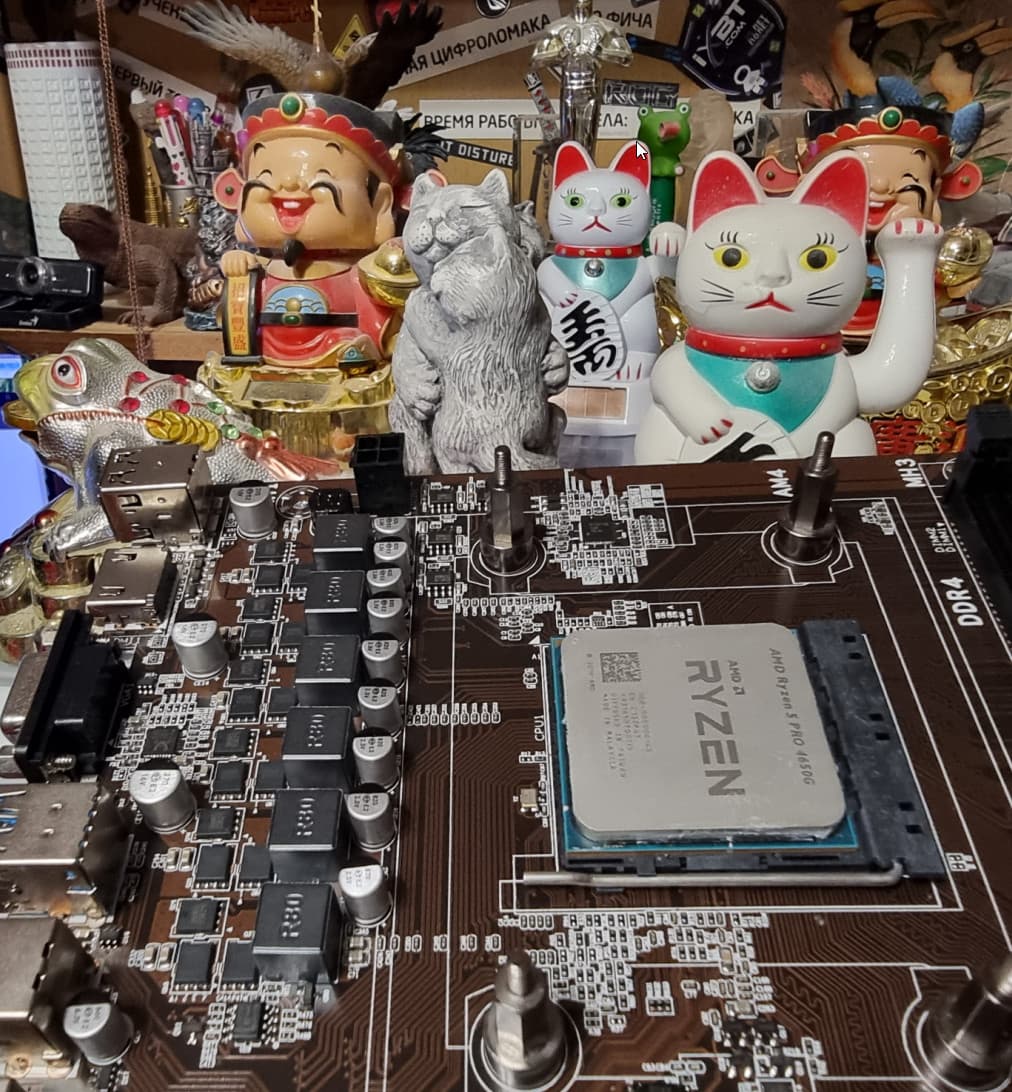

Запускаем все в режиме по умолчанию. Затем нагружаем стресс-тестами.
Хорошо видно, что, несмотря на кажущуюся слабость системы питания у платы, при стрессовой нагрузке теста, которой в жизни практически не бывает, авторазгон Ryzen 5 3500 сумел поднять частоты до 4,0 ГГц по всем ядрам. Подчеркну, что мы имеем дело с одной из самых — самых простых на сегодня материнских плат! За ее стоимость это очень неплохо! Да и, кстати, нагрев VRM был в норме, учитывая, что все силовые преобразователи вообще без охлаждения.
Выводы
Материнская плата Afox A320-MA-V2 ориентирована на самых нетребовательных пользователей, которые хотят приобрести бюджетное решение для сборки дешевого домашнего ПК, позволяющего даже запускать не особо требовательные игры. Данная модель обеспечивает достаточное питание для авторазгона процессоров среднего уровня.
У платы 10 USB-портов, включая 4 USB 3.2 Gen1. Для установки видеокарты имеется один слот PCIe х16 3.0, также есть слот PCIe x1. Для накопителей предлагаются 1 слот M.2 (подключен напрямую к процессору линиями PCIe 3.0) и 4 порта SATA. Сетевые возможности включают лишь один проводной контроллер 1 Гбит/с, слота М.2 для установки отдельно приобретаемого беспроводного контроллера нет. Подсветка у платы полностью отсутствует. В целом всё очень бюджетно в полном соответствии со стоимостью материнской платы.
