Светодиодный монохромный принтер OKI B4200L

Одно время стало казаться, что возможности по усовершенствованию монохромных лазерных принтеров для дома или малого офиса попросту себя исчерпали. Что можно усовершенствовать в компактном относительно недорогом и быстром домашнем принтере с вполне удовлетворительной скоростью, качеством и разрешением печати? Пожалуй, сильно тут не разгонишься, но можно попробовать, например, поэкспериментировать со скоростью печати, дизайном корпуса принтера, разумеется, за те же или меньшие деньги. Похоже, именно эти параметры и были выбраны в качесте ключевых при разработке нового светодиодного монохромного принтера OKI B4200L.

Те, кто до сих пор «плавают» в определении разницы между «светодиодным» и «лазерным» принтером, рекомендую ознакомиться с вводной частью статьи Цветной светодиодный принтер OKI C7500: знакомимся со скоростной лазерной печатью в цвете, а также с материалами статьи Cовременные способы компьютерной печати. Здесь же, в нескольких словах, отмечу, что светодиодная и лазерная технологии печати схожи использованием в обоих случаях электрографического процесса для получения финального отпечатка. В обоих случаях источник света, управляемый процессором принтера, формирует на светочувствительном барабане или ленте поверхностный заряд, соответствующий требуемому изображению; разница лишь в типе используемого источника света: в отличие от лазерного блока у «лазерного» принтера, светодиодный принтер оборудован линейкой из тысяч светодиодов, которые, через фокусирующие линзы, освещают поверхность светочувствительного барабана/ленты по всей ширине.

Иными словами, для конечного пользователя тонкости формирования заряда на светочувствительном барабане все равно несущественны; таким образом, в дальнейшем позвольте мне под термином «лазерный принтер» подразумевать принцип электрографической печати в целом, без разделения на подтипы.

Теперь — основные официальные данные о модели OKI B4200L с сайта производителя.

Тактико-технические характеристики OKI B4200L

Светодиодный монохромный принтер OKI B4200L
Метод печати Электрофотографическая печать с использованием светодиодов в качестве источника света
Разрешение 600 х 1200 dpi
Время до выхода первой страницы6,2 с
Скорость печатиНе менее 16 стр/мин
Языки Эмуляция PCL6, PCL5e, Epson FX, IBM ProPrinter
Процессор 200 МГц
Память, RAM Стандартная поставка — 8 Мб, расширение до 40 Мб
Поддерживаемые ОС DOS (аппаратная поддержка кириллицы) / Windows 95 / 98 / 98 SE / ME / NT4 Workstation / NT4 Server /2000 Workstation / 2000 Professional / 2000 Server / 2000 AdvancedServer / XP Professional / XP Home / NT Terminal Server Edition / 2000 Terminal Server with Citrix Metaframe 1.8 или Citrix Metaframe XP 1.0. Mac OS 8.6 (или выше), Mac OS X (10.1 или выше), Версии Unix и Linux через PPD
Интерфейсы USB 2.0, параллельный порт IEEE 1284-1994
Подача бумаги Лоток для бумаги, ручная подача
Шрифты80 масштабируемых шрифтов PCL, 4 растровых шрифта, шрифты для матричных принтеров, включая штрих-коды
Форматы бумагиA4, A5, A6, B5, Letter, Legal 13, Legal 14, Executive, Custom, конверты (5 типов)

Выход бумаги

Лицевой стороной вверх, лицевой стороной вниз, в зависимости от размера, типа и толщины бумаги
Типы бумаги Обычный, фирменные бланки, прозрачная пленка, Bond, регенерированная бумага, картонная карта, грубая бумага, этикетки
Плотность бумаги

Стандартный лоток: 60 — 105 г/м² ; универсальный лоток: 60 — 120 г/м²; дополнительный лоток: 60 — 105 г/м²

Уровень шума

Не более 53 дБ А

Размеры 395 x 355 x 200 мм
Вес 9 кг
Питание 207 — 253 В, 50/60 Гц ± 2%
Месячный ресурс До 15.000 страниц
Срок службы 5 лет или 180.000 страниц (в среднем 3.000 страниц в месяц)
Расходные материалы Картридж с тонером, печатный барабан
Ресурс картриджа с тонером 2500 листов при 5% заполнении

Первое знакомство. Распаковка, подключение, установка картриджей и ПО

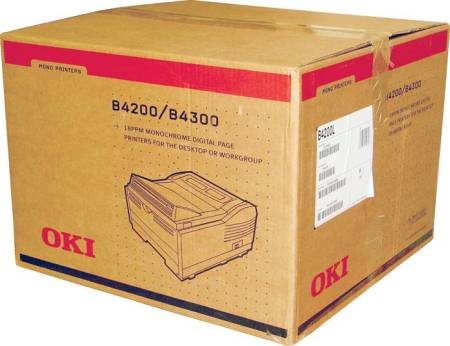

Принтер OKI B4200L упакован в весьма компактную коробку.

Внутри находится сам принтер, два картриджа с тонером, CD-ROM с драйверами принтера и документацией, кабель питания, а также руководство по установке принтера.

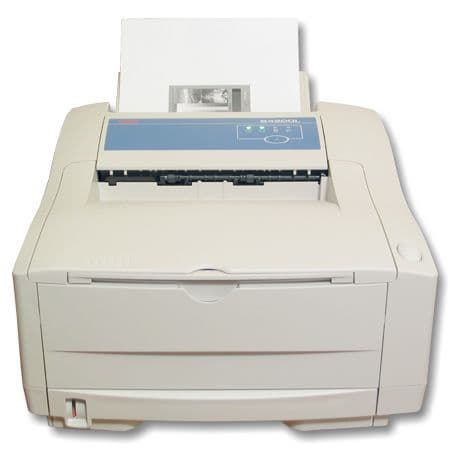

Сам принтер имеет компактный горизонтальный дизайн, не бросающийся в глаза, но и не отвлекающий в процессе работы ненужными сигналами — этакая неприметная рабочая лошадка, о которой и не вспомнишь, пока не придет время менять картридж или ставить бумагу.

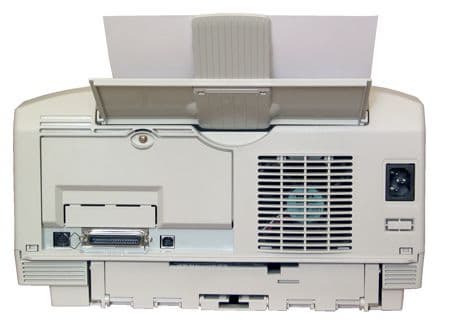

Интерфейсы принтера, разъем для подключения интерфейса дополнительного лотка, равно как и разъем для подключения силового кабеля, традиционно расположены на тыльной стороне принтера.

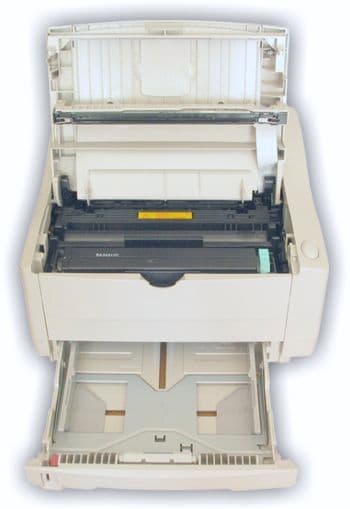

Откинув верхнюю крышку принтера, получаем доступ к картриджу принтера. Замена его — дело минутное и интуитивно понятное. Впрочем, на самом картридже стоит остановиться несколько подробнее: те, кто в целях экономии занимаются заправкой картриджей лазерных принтеров от других производителей самостоятельно или заказывают такую услугу на стороне за деньги, при переходе к эксплуатации OKI B4200L могут вздохнуть с облегчением: контейнер с тонером у картриджа этого принтера сменный, как и у предыдущих монохромников от OKI, сама операция проста, непыльна и доступна самому неискушенному в «железячных делах» пользователю.

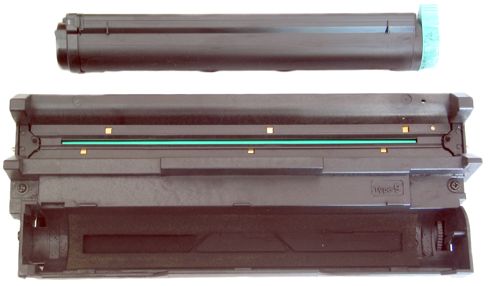

Вот они, голубчики, рядом на одном снимке: сменная емкость с тонером — выше, под ним — сам картридж. Конечно же, такая военная хитрость не делает картридж вечным, однако, коэффициент его использования явно повыше, чем в случае, когда необходимо каждый раз вскрывать корпус картриджа, засыпать тонер, затем снова запаковывать. Забегая несколько вперед, скажу, что принтер сам подскажет вам о необходимости замены тонера или барабана специальными сообщениями.

Кстати, хоть момент не технический, но чисто маркетинговый, не удержусь, чтобы о нем не упомянуть. По крайней мере, на момент написания этой статьи, принтер OKI B4200L поставляется в российскую розницу в комплекте с дополнительным комплектом тонера. Не знаю, долго ли продлится эта акция, однако, все это на самом деле выглядит весьма привлекательно, особенно для тех, кто планирует работать с принтером дома, время от времени, и намерен подольше не интересоваться ценами на расходники.

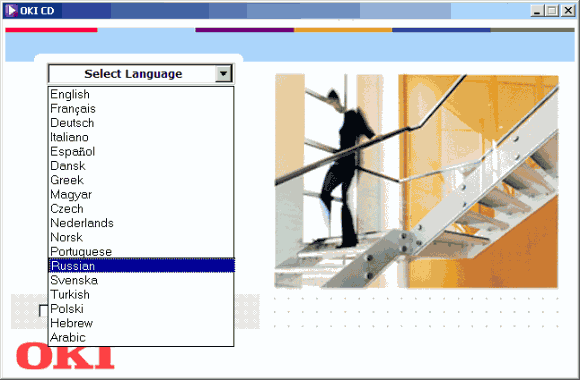

Несколько слов об этапе установки драйверов. Процесс этот, как и у других принтеров OKI, с коими мне удалось познакомиться, отработан до мелочей, главное — с самого начала выбрать из приличного списка подходящий для вас язык интерфейса:

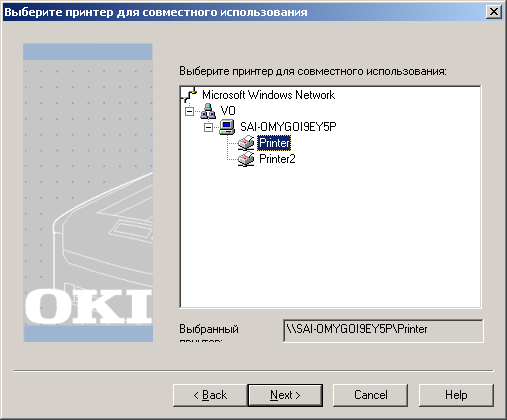

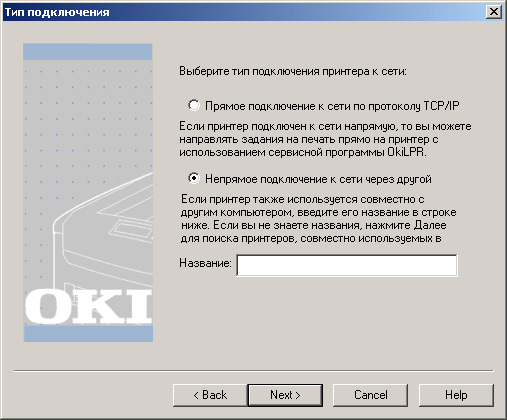

Далее процесс проходит как по нотам, лишь правильно укажите тип сетевого подключения принтера и саму сеть. Поскольку LAN-интерфейс у принтера не предусмотрен, к сети он подключается через один из компьютеров.

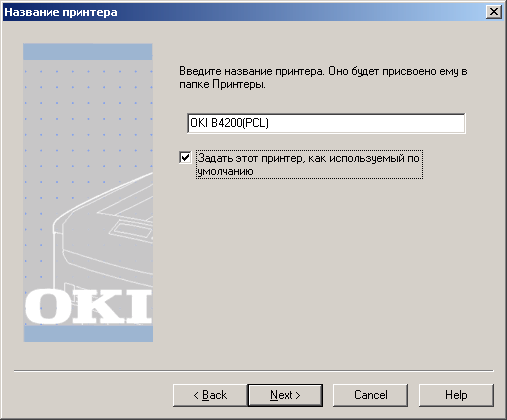

Финальная фаза: даем принтеру имя…

…и на этом все: через считанные секунды в панели «Printer and Faxes» появляется ожидаемая запись:

Методика тестирования

Для проверки качества печати были применены проверенные ранее наборы тестов, подработанные для проверки лазерных монохромных принтеров:

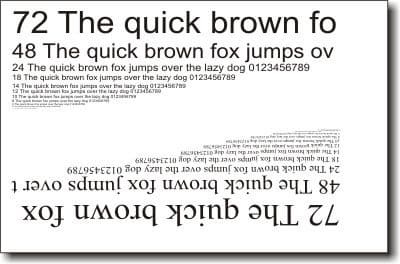

  1. Распечатка шрифтов (здесь — файл-оригинал в векторном формате CDR программы Corel Draw)

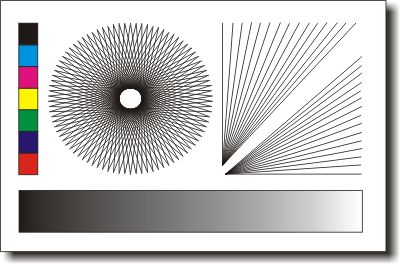

  2. Распечатка универсальной тестовой таблицы (здесь — файл-оригинал в векторном формате CDR программы Corel Draw). Таблица несколько подработана и усовершенствована, специально для тестирования качества печати градиентной заливки и векторной графики. Например, в растровом градиентном модуле применена заливка в 512 шагов (а не 128, как обычно).

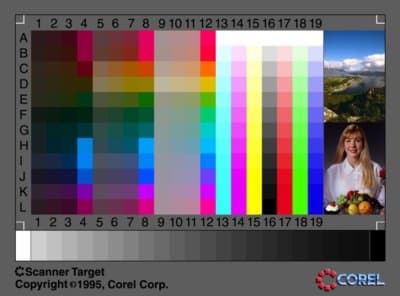

  3. Комплексная тестовая цветная таблица IT8 Reference Target (для комплексной проверки качества печати растровых изображений)


    Образец (по ссылке — тестовый файл
    для сравнения с оригиналом, TARGET.TIF, 340 Кб)

Общие впечатления от принтера. Особенности конструкции

Среди очевидных преимуществ этого принтера сразу отмечу детальное, подробное, и главное — написанное нормальным «не заумным» русским языком руководство пользователя. Расписано все: настройка драйверов, подключение дополнительной памяти, процесс смены тонера или барабана, варианты снижения качества печати и действия необходимые при этом для устранения проблем; словом, все необходимое для автономной эксплуатации принтера человеком, малознакомым даже с бытовой электроникой.

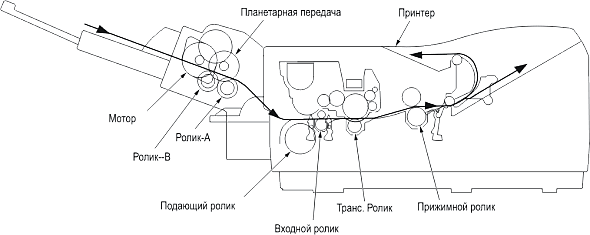

Конструкция принтера достаточно проста и изображена на этой блок-схеме:

Как видите, предусмотрен выход отпечатков как в верхний приемный лоток, с перегибом, так и по прямой, в задний лоток.

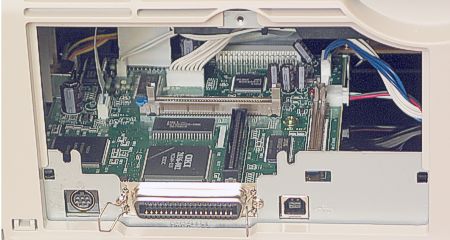

Вся электроника принтера размещена на плате с тыльной стороны корпуса, именно на ней установлены интерфейсные разъемы.

Именно эта плата служит для установки 16 Мб и 32 Мб модулей DIMM дополнительной памяти, что, в свою очередь, приводит к ускорению обработки больших файлов. Здесь же (левый нижний угол) расположен разъем для подключения второго лотка для бумаги емкостью 500 листов.

Процесс печати

Панель режимов работы принтера OKI B4200L очень проста и не требует много времени, чтобы привыкнуть к разнообразию ее индикации.

Четыре светодиодных индикатора сообщают следующую информацию:

  • Power On (Включено)
  • Ready (Готов)
  • Manual feed (Ручная подача)
  • Error (Ошибка)

Расположенная под индикаторами кнопка управления переводит принтер в автономный режим, режим ожидания, позволяет возобновить печать после ошибки или прервать обработку данных. Помимо этого, с помощью этой кнопки на печать выводится демонстрационная страница и страницы меню.

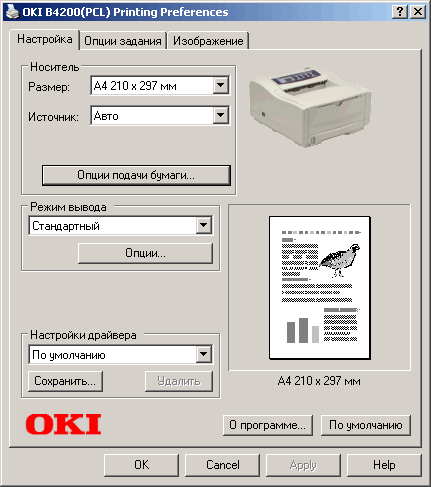

Набор закладок драйвера заданий опций печати принтера OKI B4200L достаточно стандартен для моделей такого класса и содержит все необходимое для работы. Первая закладка «Настройка» посвящена установкам размера бумаги и источника носителя, режиму вывода.

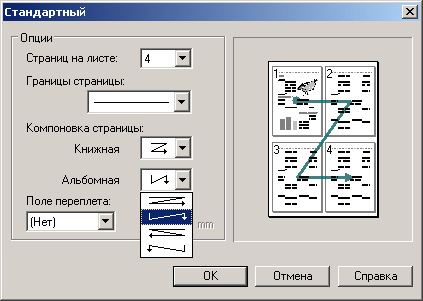

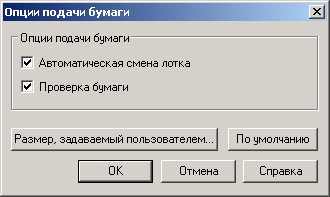

Помимо этого, кнопка «Опции подачи бумаги» открывает меню с дополнительными настройками:

Еще одно дополнительное меню открывается после нажатия на кнопку «Опции» в «Режиме вывода»:

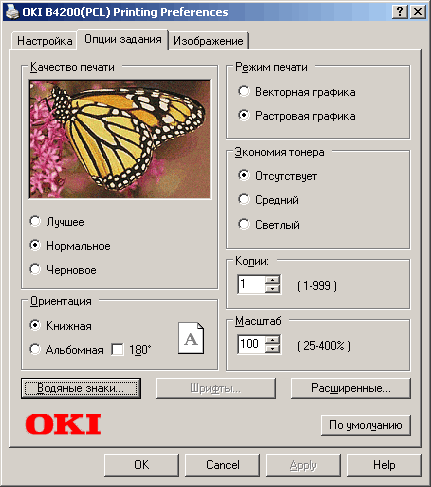

Вторая закладка — «Опции задания», посвящена выбору качества печати, режима масштабирования, ориентации листа, плюс, на дополнительных закладках — наложение «водяных знаков» и расширенные настройки по управлению печатью и расходом черного тонера.

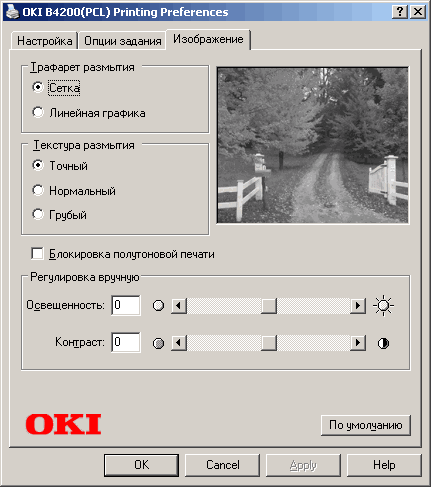

Наконец, третья закладка — «Изображение», посвящена настройке качества передачи графики.

Из личных субъективных впечатлений от принтера в процессе знакомства с ним хотелось бы упомянуть достаточно тихую работу, а также действительно непривычно высокую для подобных моделей скорость печати.

Результаты тестирования

1. Скорость печати

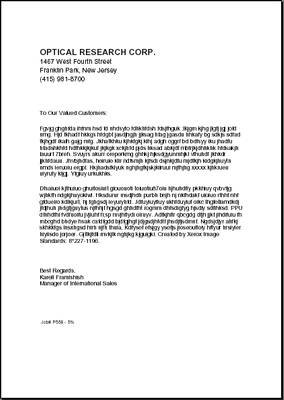

Скорость печати принтера замерялась уже ставшим традиционным способом: за основу был взят рекомендованный компанией Xerox образец 5% заполнения листа бумаги (образец в формате PDF — по гиперссылке с картинки).

На принтер, находящийся в режиме экономии энергии (то есть, в режиме глубокого сна), была отправлена 21 копия вышеприведенного документа (режим «Авто», качество печати «нормальное»). Первый отпечаток был готов примерно через 9 — 10 с, общий результат — 78 с. Итого, «чистая» скорость печати в монохромном режиме — примерно 16,15 страницы в минуту. Кстати, обратите внимание, как в спецификациях этого принтера сформулирован параметр «скорость печати»: не менее 16 страниц в минуту. Новая тенденция?

2. Распечатка шрифтового материала

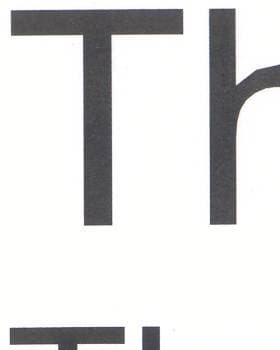

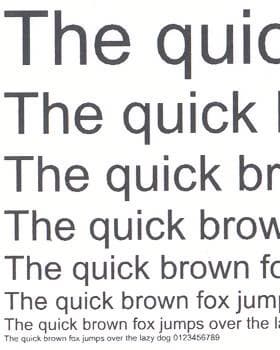

Распечатка контрольной фразы шрифтом Arial
4х увеличение, режим Best

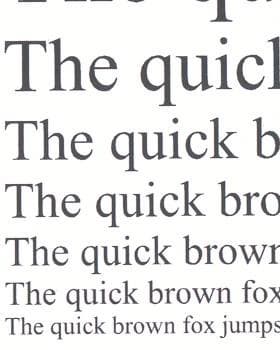

Распечатка контрольной фразы шрифтом Times
4х увеличение, режим Best

Очень трудно в очередной раз комментировать качество печати текстовых отпечатков современных монохромных лазерных принтеров класса SOHO. Все они давным-давно достигли более чем приемлемого уровня качества печати, вывод мелких деталей, края шрифтов, равномерность заполнения символов — все на достаточно высоком уровне. Ниже — вариант распечатки текста в «Нормальном» режиме, также с более чем удовлетворительным качеством.

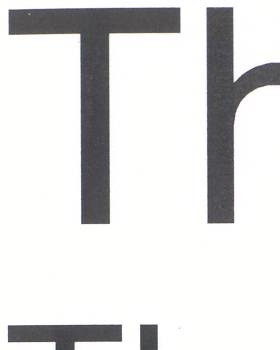

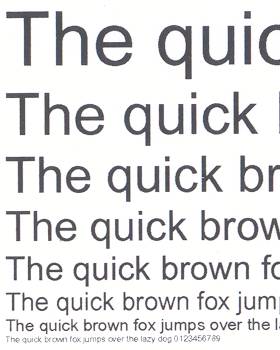

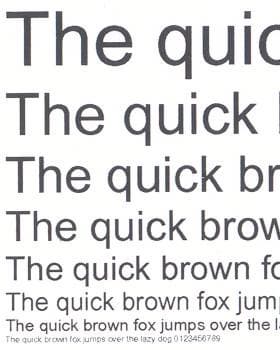

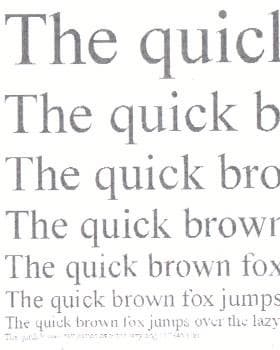

Распечатка контрольной фразы шрифтом Arial
4х увеличение, режим Normal

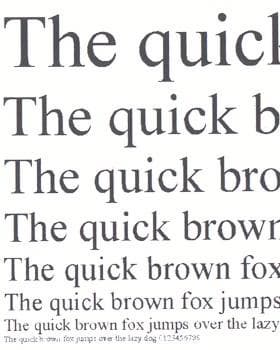

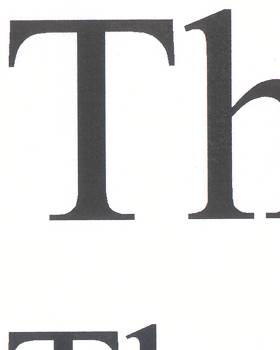

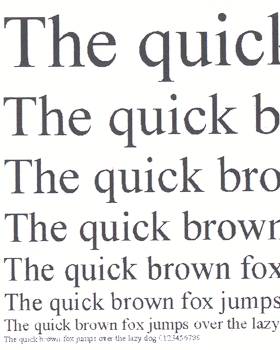

Распечатка контрольной фразы шрифтом Times
4х увеличение, режим Normal

Гораздо интереснее посмотреть на качество печати шрифтов в режиме экономии тонера, так как у каждой компании критерии, алгоритм и степерь установки экономии свои.

Сразу подчеркну, что в технической документации к принтеру B4200L (равно как к другим, известным мне моделям) компания OKI не нормирует процент экономии тонера при включении экономного режима. Причина мне неизвестна, однако, подозреваю, что подсчет каких-то процентов экономии, проводись он хоть всеми производителями, все равно будет разниться, так как навряд ли компании договорятся о единой методике подсчета.

Что касается качества печати принтера OKI B4200L в режиме экономии тонера, то, как видите, процент экономии задан вполне разумный, и шрифты остаются вполне читабельными вплоть до самых малых кеглей, а наиболее часто используемые в работе — и подавно.

Распечатка контрольной фразы шрифтом Arial
4х увеличение, режим normal, экономия тонера

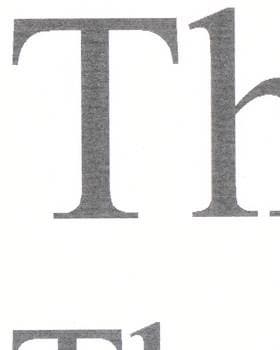

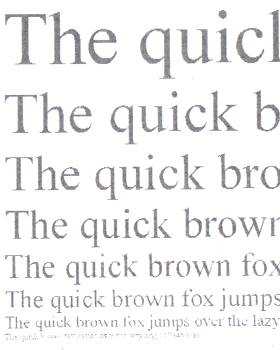

Распечатка контрольной фразы шрифтом Times
4х увеличение, режим normal, экономия тонера

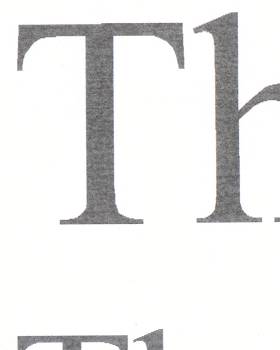

Закругляясь со шрифтами, приведу распечатки в режиме «черновика» и под ним — «черновик» плюс «экономия тонера». Комментарии, как говорится, излишни, думаю, что любой из этих режимов будет востребован в разных режимах работы с документами.

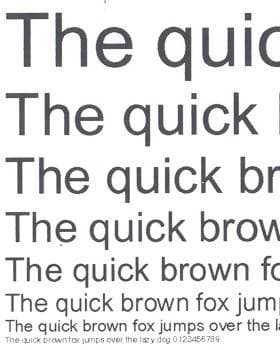

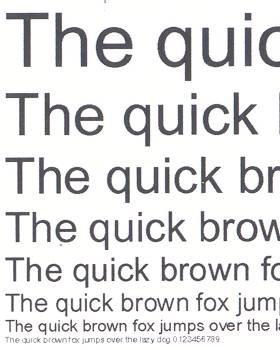

Распечатка контрольной фразы шрифтом Arial

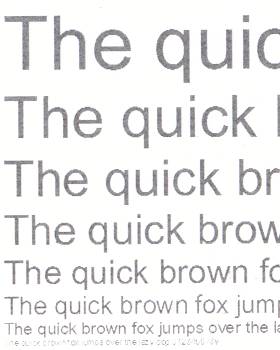

4х увеличение, черновой режим

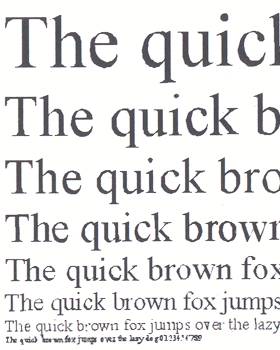

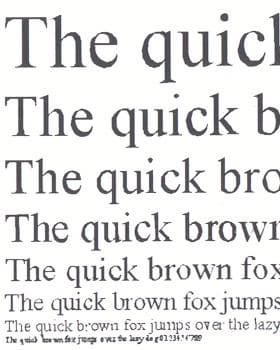

Распечатка контрольной фразы шрифтом Times
4х увеличение, черновой режим

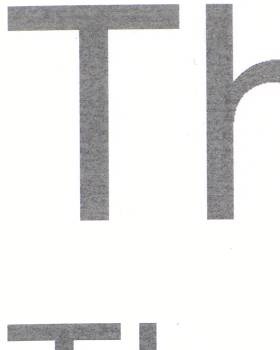

Распечатка контрольной фразы шрифтом Arial
4х увеличение, черновой режим, экономия тонера

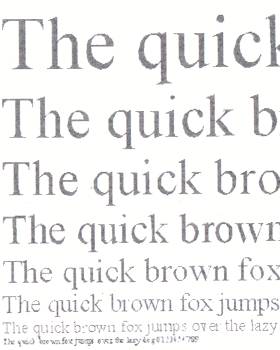

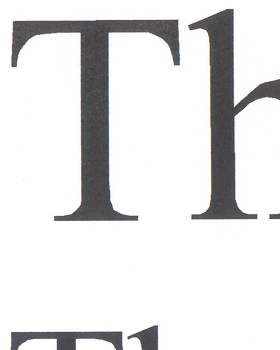

Распечатка контрольной фразы шрифтом Times
4х увеличение, черновой режим, экономия тонера

3. Распечатка векторных фрагментов и растра

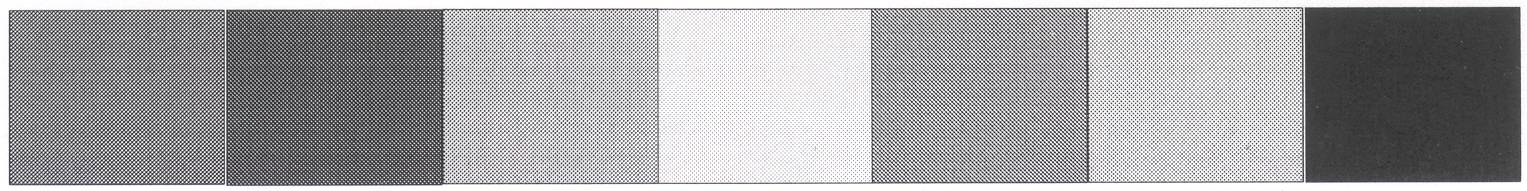

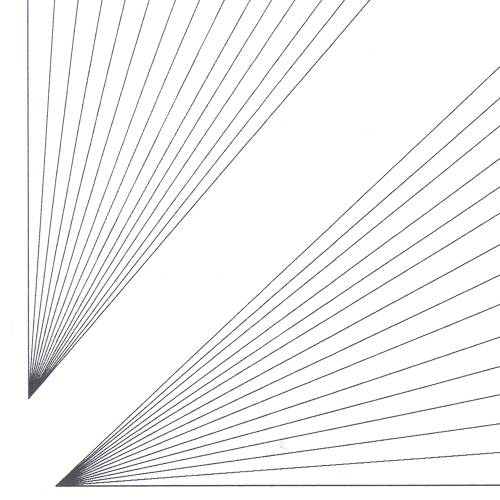

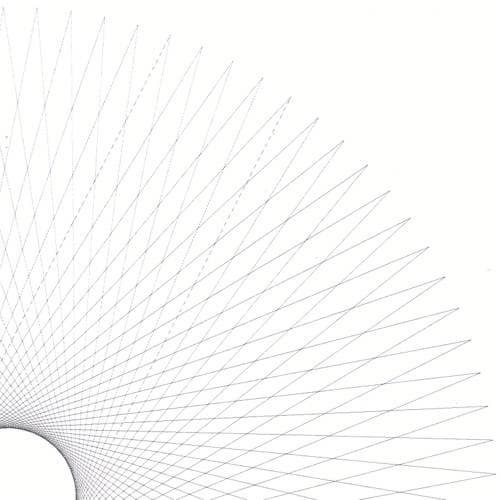

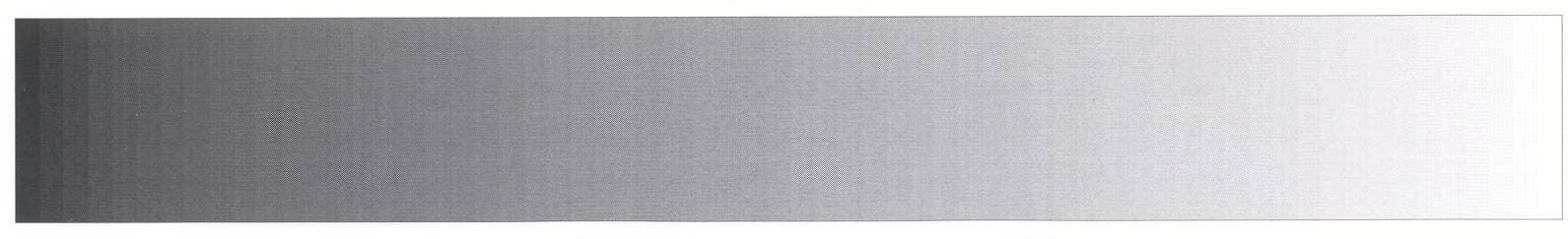

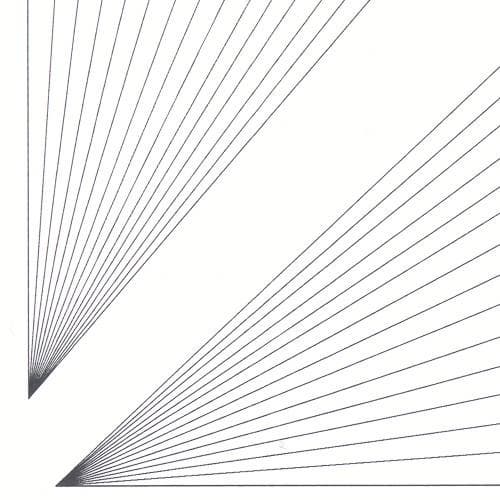

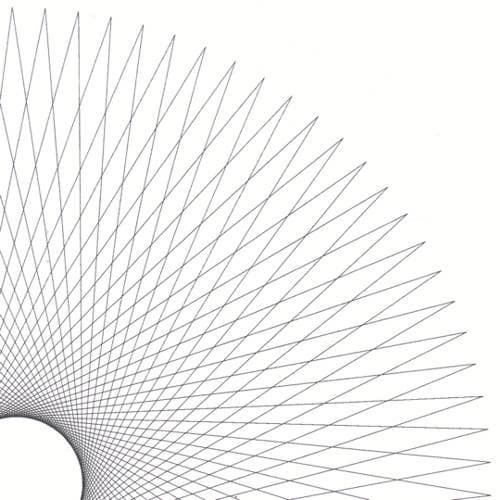

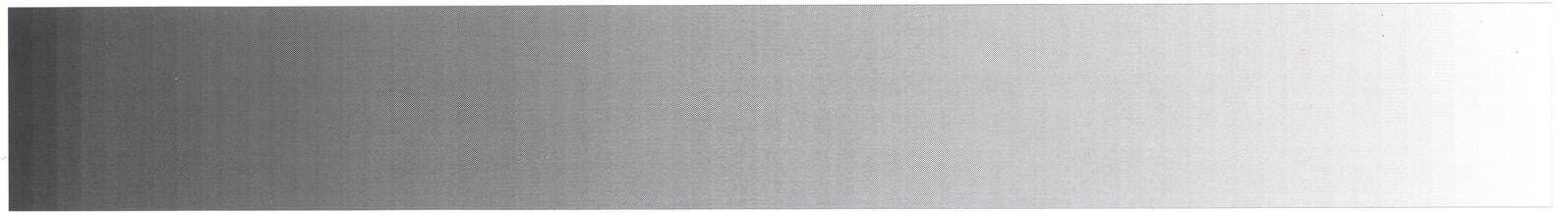

Векторный фрагмент, увеличение 2,5х

Векторный фрагмент, увеличение 2,5х

Векторный фрагмент, увеличение 2,5х

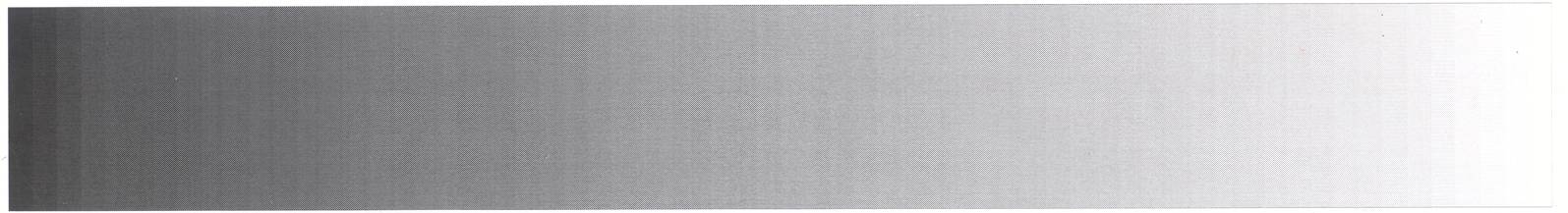

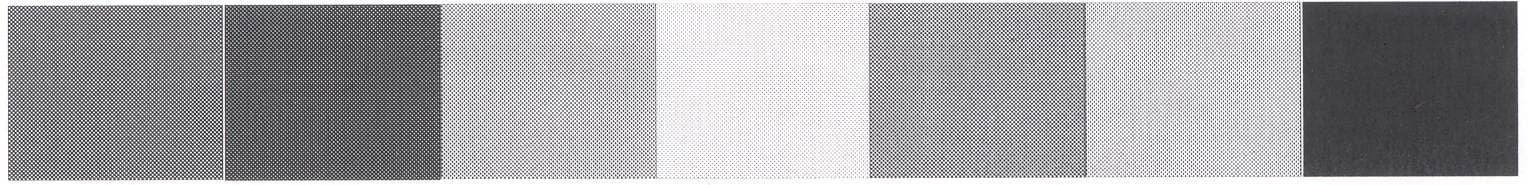

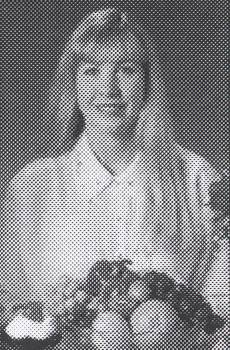

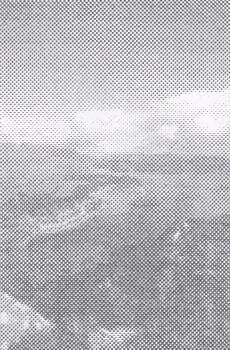

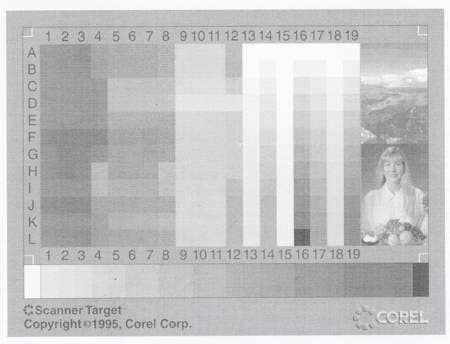

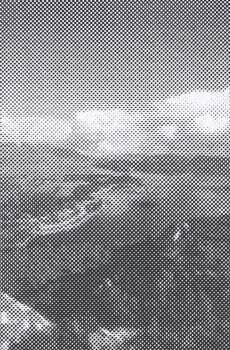

Растровая заливка, разрешение 1200 dpi (Best)
по ссылке — вариант с увеличением 1,5х

Качество формирования векторных объектов в режиме Best принтером OKI B4200L достаточно высокое, стоит также отметить весьма неплохой вывод градиентной заливки.

Что касается «нормального» и «черногово» режимов печати, то здесь некоторые потери в прорисовке объектов уже чувствуются, хотя, по-прежнему на удовлетворительном уровне остается вывод градиента.

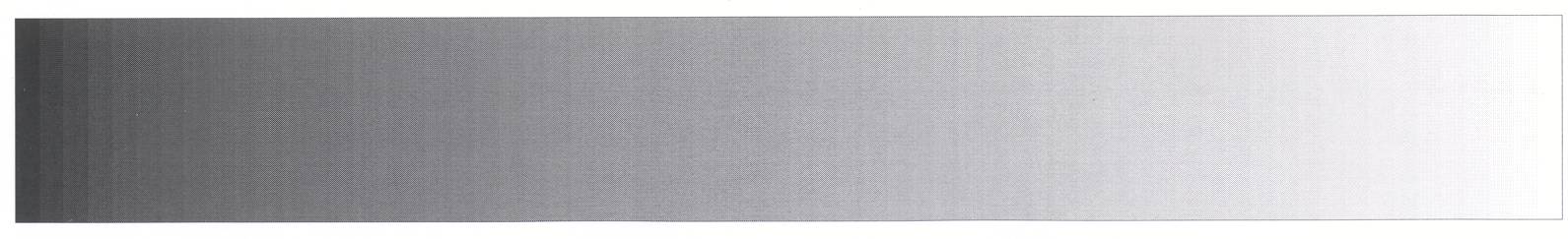

Векторный фрагмент, увеличение 2,5х

Векторный фрагмент, увеличение 2,5х

Векторный фрагмент, увеличение 2,5х

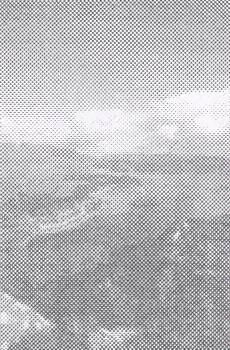

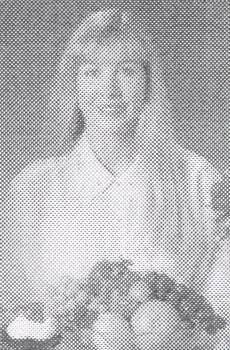

Растровая заливка, разрешение 1200 dpi (Best)
по ссылке — вариант с увеличением 1,5х

4. Распечатка тестовой таблицы IT-8

Фрагменты таблицы, режим Best,
увеличение 4х (реальная ширина фрагмента — 20 мм)

Распечатка таблицы в масштабе 1:1, разрешение исходного файла 200 dpi,
режим Best/vivid, 1,3х увеличение

И вновь хочется подчеркнуть, что большинство принтеров такого класса, в целом, при печати растра звезд с неба, конечно, не хватают, но ведут себя достаточно ровно и предсказуемо, на уровне. Не исключение и OKI B4200L. Ниже, для примера — самый «драфтовый» режим: «черновик» плюс «экономия тонера».

Фрагменты таблицы, режим черновой, экономия тонера
увеличение 4х (реальная ширина фрагмента — 20 мм)

Распечатка таблицы, режим черновой/vivid, экономия тонера
1,3х увеличение

Заключение

Суммируя результаты тестирования монохромного лазерного принтера OKI B4200L, стоит отметить, что действительно выдающихся качеств у этой модели, как минимум, два. Во-первых, это достаточно высокая для моделей такого класса скорость печати — порядка 16 страниц в минуту, во-вторых — возможность эмуляции достаточно широкого списка «принтерных» языков — PCL6, PCL5e, Epson FX, IBM ProPrinter, при этом, во всех перечисленных режимах принтер аппаратно руссифицирован. Достаточно компактные габариты, простота в настройках и управлении печатью, доступный язык руководства пользователя, вполне приемлемая цена — это факторы уже второго уровня, где, как говорится, «на вкус и цвет товарищей нет». Однако, для тех, кто не очень-то любит возиться с перезаправкой тонера еще раз напомню, что конструкция картриджа этого принтера, как и у его предшественников от компании OKI, очень проста и процесс засыпки тонера сводится к простой замене непосредственно контейнера с тонером. Возможно, для кого-то именно этот факт станет решающим доводом в пользу покупки такого принтера.

Плюсы:

  1. Высокая для принтеров такого класса скорость печати
  2. Простота управления
  3. Возможность быстрой «непыльной» засыпки тонера путем замены контейнера

Минусы:

  1. Снижение качества вывода векторных элементов при переходе в экономичные режимы печати


Принтер предоставлен Российским отделением компании OKI Europe Ltd




15 ноября 2003 Г.
