Расширение возможностей плеера ARCHOS 605 WiFi с помощь DVR-станции GEN 5 и Mini Dock GEN 5

Первую часть статьи мы посвятили рассказу о том, что умеет плеер ARCHOS 605 WiFi в стандартной комплектации (пусть и с активированными плагинами) без дополнительных аксессуаров. Во второй части мы рассмотрим работу плеера с двумя док-станциями – DVR-станцией GEN 5 и Mini Dock GEN 5.
Начнем с простенькой Mini Dock GEN 5

Комплект поставки

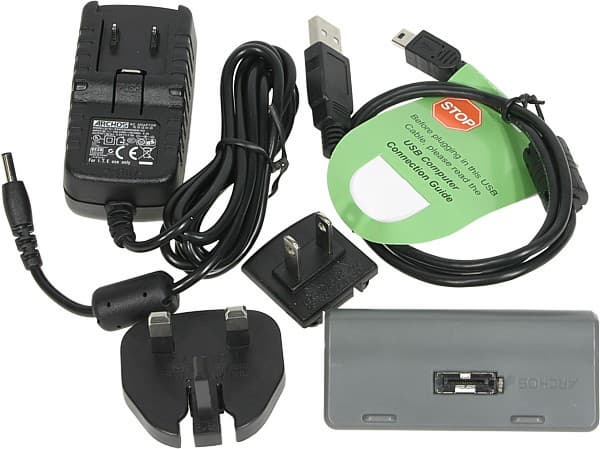

Блистерная упаковка должна содержать:

  • Док
  • Краткое руководство-вкладку (русской версии нет)
  • USB-кабель, штекер mini-USB на штекер USB типа A
  • Аудио-видео кабель, 3 RCA (композитное видео и стерео аудио) на штекер 4-контактный миниджек
  • Блок питания, переменный 100-240 В, 50/60 Гц на постоянный ток 5 В 2 А
  • Вилки-адаптеры (3 шт?)
All

Нам, к сожалению, не досталось A/V-кабеля и адаптера под евророзетку.

Краткое описание

Mini Dock GEN 5 имеет следующие интерфейсы: питания, композитный видеовыход, стереоаудиовыход, USB 2.0 High-Speed (гнездо mini-USB) и USB 2.0 Host (гнездо USB тип A).

Left  Right

Док пристегивается к плееру снизу. Плеер с доком на горизонтальных поверхностях устойчиво лежит или стоит с откинутой ножкой. Собственно функциональность этого дока полностью пересекается с таковой в случае DVR-станции GEN 5, рассмотренной ниже. Чтобы не повторятся, ограничимся общими рассуждениями. Как нам кажется, Mini Dock GEN 5 стоит приобрести тем, кто использует устройство прежде всего как плеер, чтобы иметь независимый от компьютера компактный источник для подзарядки аккумулятора плеера. Наличие видео- и аудиовыходов позволит подключать к плееру телевизор и внешнюю акустику, однако композитный видеовыход не обеспечивает изображение высокого качества, да и отсутствие дистанционного управления снижает ценность подсоединения такой периферии. Вот порт USB 2.0 Host – весьма полезная штука, подключив с его помощью внешний USB-носитель на плеер или с него можно переписывать файлы и воспроизводить их непосредственно с подключенного к плееру устройства.

Cредняя текущая цена по Москве: Н/Д(0).

Ссылка на сайт производителя: www.archos.com,
www.archos.ruDVR-станция GEN 5

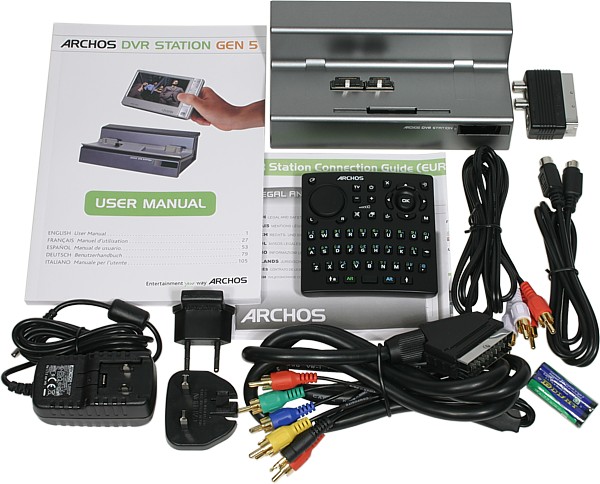

Комплект поставки

  • Станция
  • Кабели:
    • Аудио-видео кабель, 6 RCA + микроджек на штекер SCART, стереоаудио, композитный и RGB-видеовоход
    • Аудио кабель, 2 RCA на 2 RCA, стереоаудио
    • Видео кабель, штекер S-Video на штекер S-Video
  • Адаптер штекер SCART на гнезда S-Video и 2 RCA (стереоаудио)
  • Руководство пользователя, брошюра А5 на 5-ти языках, русского нет
  • Краткое руководство по подключению
  • Брошюра с лицензионным соглашением (текст есть и на русском)
  • ИК-пульт ДУ и два элемента питания AAA к нему
  • Блок питания, переменный 100-240 В, 50/60 Гц на постоянный ток 5 В 2 А
  • Вилки-адаптеры (3 шт?)
All

Характеристики

DVR-станция GEN 5 добавляет к плееру следующие интерфейсы:

ВидеовыходыКомпозитный, S-Video, компонентный, SCART-RGB (нужен переходник)
ВидеовходыКомпозитный и S-Video
АудиовыходыАналоговый стереовыход, электрический (коаксиальный) цифровой
АудиовходАналоговый стереовход
ИК-интерфейсПриемник и передатчик
USBГнездо mini-USB USB 2.0 High-Speed – накопитель (Mass Storage Class) или MTP-устройство (Media Transport Protocol)
Гнездо USB тип A USB 2.0 Host – Mass Storage Class и Picture Transfer Protocol
Питание5 В для подключения комплектного БП
Cредняя текущая цена по МосквеН/Д(0)
Ссылка на сайт производителяwww.archos.com
www.archos.ru

Кроме того, на док-станции есть гнездо миниджек с подписью serial, про которое нет никакой информации. Вероятно это разъем для проводного дистанционного управления.

Снаружи

Корпус станции изготовлен из неброского темно-серого пластика. Только верхняя панель корпуса имеет темно-серое серебристое покрытие. На правом торце находятся два USB-разъема – интерфейс накопителя и головного устройства (USB Host).

Right

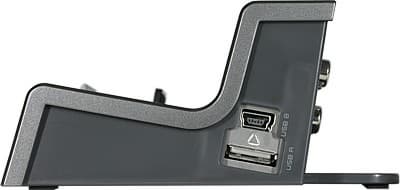

Металлическая шторка не допускает одновременное подключение к двум портам. Спереди расположен индикатор питания и окошко, прикрывающее ИК-приемопередатчик, сзади – аудио/видео входы-выходы и разъем питания.

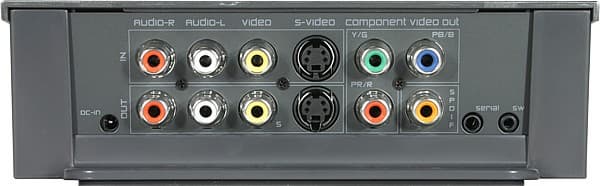

Rear

Для установки на станцию плееров ARCHOS 605 WiFi с различным объемом жесткого диска и ARCHOS 405 нужно использовать пластиковый поддон, идущий в комплекте с данным плеером, адаптирующий станцию под различающиеся по геометрии устройства. Плеер одним движением руки устанавливается в станцию и также легко вынимается.

General view

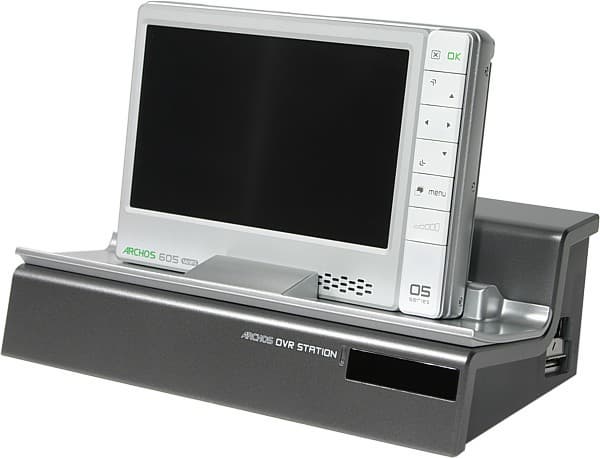

Сама станция благодаря большой площади основания и наличию резиновых прокладок стоит устойчиво и не скользит на гладкой поверхности. Станция используется с точно таким же БП, что и описанный выше Mini Dock GEN 5. Для работы станции ее обязательно нужно подключать к источнику питания. Плеер, вставленный в подключенную к сети станцию, начинает заряжается.

Пульт ДУ

В комплекте со станцией поставляется небольшой ИК-пульт ДУ, по форме напоминающий пульт от игровой приставки.

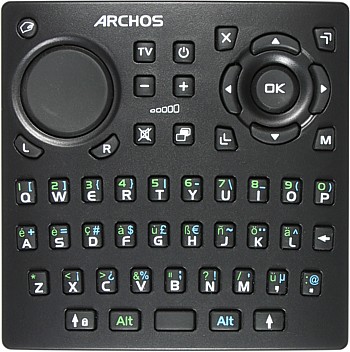

Remote

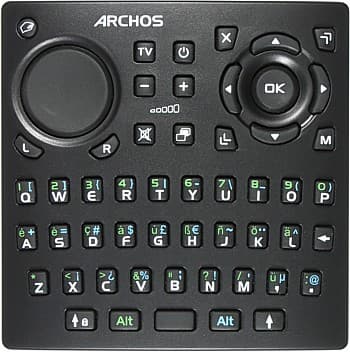

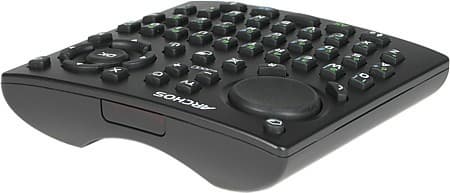

Пульт удобно держать как одной, так и двумя руками. В зоне действия большого пальца правой руки находятся все самые нужные кнопки. Для набора текста и управления курсором мыши на помощь можно призвать второй большой палец. Курсор мыши (пригодится при просмотре веб-страниц) направляется по одному из восьми направлений с помощью большой круглой кнопки. Длительное нажатие приводит к увеличению скорости движения курсора. Нажатие на правую и левую кнопки мыши эмулируются кнопками R и L. Кнопка с рукой фиксирует нажатие на левую кнопку, что, по идее, позволяет переносить объекты. В интерфейсе самого плеера виртуальная мышь не используется, она появляется только в браузере Opera и виджетах для него. Буквенно-цифровые кнопки пульта можно использовать для альтернативного виртуальной клавиатуре (которая все равно выводится на экран) способа ввода текста.

Remote

Зеленой и голубой кнопками Alt с программной фиксацией переключаются наборы символов, а кнопками со стрелками вверх – регистр (с замком фиксирует регистр, без замка – действует только на одно нажатие). К сожалению, на удалении от плеера и его сенсорного экрана русский текст можно набрать только с помощью виртуальной клавиатуры, передвигая курсорными кнопками пульта подсветку активной кнопки, а кнопкой OK нажимая на нее. Основные подписи к кнопкам крупные и контрастные, дополнительные – нет, что несколько затрудняет использование буквенно-цифровой части пульта в полутьме.

Работа с внешними USB-накопителями

Подключенные к порту USB-Host устройства обнаруживаются в браузерах плеера. Поддерживаются файловые системы FAT, FAT32 и NTFS. С файлами и папками, находящимися на внешних USB-накопителях, можно работать также, как и с расположенными на жестком диске плеера – копировать, удалять, запускать на воспроизведение и т.д., за одним исключением – с разделов NTFS плеер умеет только читать. Плеер без проблем работал со всеми USB-накопителями, что мы ему подсовывали: несколько флешек, мультиформатный картовод (распознается только одна карта), сотовый телефон (Motorola L7e) и жесткий диск в USB-коробочке (на всякий случай с подключенным внешним БП).

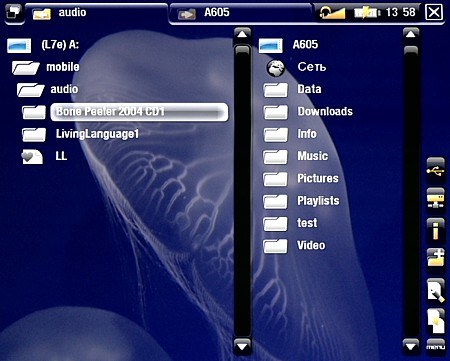

OSD

В случае достаточно быстрых USB-накопителей нормально воспроизводятся файлы с битрейтом как минимум до 6000 кбит/с включительно, а большие файлы копируются на плеер со скоростью 5,2 Мбайт/с.

Тестирование видеотракта

В отличие от примитивного Mini Dock DVR-станция имеет не только композитный, но и S-Video, компонентный и даже SCART-RGB видеовыходы, потенциально обеспечивающие лучшее качество изображения. Кнопка TV/LCD на корпусе или TV на пульте коммутирует вывод изображения – или на встроенный экран, или на видеовыходы станции. Установки на странице Дисплей принудительно определяют систему – PAL или NTSC, автоматического выбора стандарта нет, поэтому, если видеофайл воспроизводится с рывками, то можно попробовать вручную сменить систему.

OSD

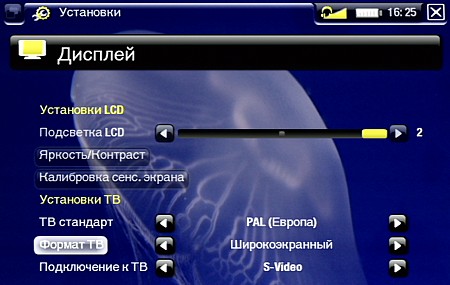

Параметр Формат ТВ управляет подстройкой геометрии под соотношение сторон подключенного к плееру телевизора: 4:3 – изображение занимает весь экран 4:3 и имеет на нем правильные пропорции, 16:9 – активной является область 16:9 на экране 4:3, Широкоэкранный – изображение занимает весь экран 16:9 и имеет на нем правильные пропорции. Однако при выборе NTSC режим Широкоэкранный недоступен, т.е. владельцы телевизоров 16:9 вынуждены будут переключать плеер в PAL или включать режим LetterBox на телевизоре. Параметр Подключение к ТВ позволяет активировать видеовыход требуемого типа.

Четкость аналоговых видеовыходов
Яркостная четкость (ТВЛ)
Композитный540Очень хорошо
S-Videoболее 540Отлично
Компонентныйболее 540Отлично
SCART-RGBболее 540Отлично
Цветовая четкость (ТВЛ)
Композитный120Отлично
S-Video160Отлично
Компонентныйболее 270Отлично
SCART-RGBболее 270Отлично

Четкость изображения очень высокая. Цвета правильные, но несколько тускловатые. Артефактов при воспроизведении тестовых таблиц и фрагментов фильмов нет, слабые градации оттенков хорошо различимы как на светлых участках, так и на темных (слабый завал в тенях и в светах не выходит за безопасные границы). Плеер выдает только чересстрочные видеосигналы, но все равно сначала преобразует исходное видеоизображение в прогрессивный вид, а потом передает его по строкам. В итоге из-за упрощенного алгоритма такого преобразования (см. первую часть) вертикальная четкость картинки чересстрочных видеофайлов (обычно это MPEG1/2 и почти никогда MPEG4) снижается в два раза.

При выборе в меню установок соответствующего действительности формата подключенного устройства изображения, картинка видеофайлов полностью помещается на экране 4:3 или 16:9 и имеет правильные пропорции. Однако некоторые фильмы MPEG4 на экране 16:9 могут иметь черные полосы как сверху и снизу, так и по бокам.

Тестирование аудиотракта

DVR-станция оборудована аналоговым и цифровым аудиовыходами. Тестирование с помощью программы RMAA и профессиональной звуковой карты выявило в целом хорошее качество данных аудиоинтерфейсов.

Отчет о тестировании в RightMark Audio Analyzer:
WAV-файл, S/PDIF-выход, Общая оценка: Отлично (Подробный отчёт).
MP3 320 кбит/с, S/PDIF-выход, Общая оценка: Очень хорошо (Подробный отчёт).
WAV-файл, аналоговый выход, Общая оценка: Хорошо (Подробный отчёт).
MP3 320 кбит/с, аналоговый выход, Общая оценка: Хорошо (Подробный отчёт).

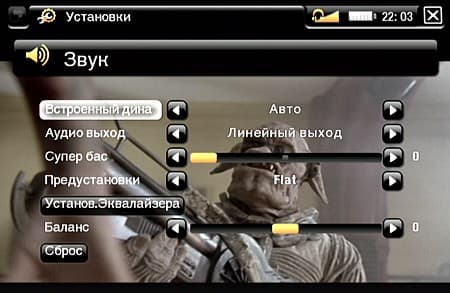

Максимальный уровень неискаженного аналогового сигнала ниже стандартного всего на 1 дБ, но самые громкие звуки на максимальной громкости сильно искажаются, поэтому в случае треков, выровненных под -3 дБ или выше, желательно уменьшить громкость на 2 деления по шкале плеера. Очевидно, что качество звука несколько снижает постобработка сигнала – АЧХ имеет странный волнообразный вид, а уровень искажений даже в случае цифрового выхода выдает вмешательство в звук. Остается надеяться, что в последующих версиях прошивки можно будет отключить какую-либо постобработку аудиопотока. В меню установок можно направлять вывод звука на аналоговый или цифровой выход, регулировать баланс, а в случае активного аналогового выхода – регулировать усиление басов, выбирать профили эквалайзера и вручную для одного профиля подстраивать АЧХ по 5-ти полосам.

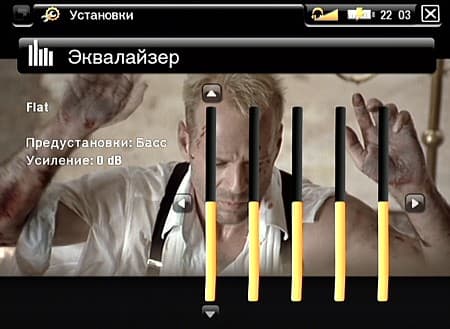

OSD

OSD

Многоканальные дорожки (AC3) плеер при активном аналоговом выходе декодирует и микширует в стерео, а при активном цифровом интерфейсе передает по нему оригинальный поток.

Запись видеоизображения

Плеер, установленный в DVR-станцию умеет записывать видеоизображение с композитного и S-Video входов и звук с аналогового стереовхода. Кстати, при активном ЖК-экране изображение с композитного и S-Video входов и звук с аудиовходов передается напрямую на соответствующие выходы, что позволяет включать плеер как звено в цепи источник сигнала – приемник. Запись можно начать как вручную, так и по расписанию. Рассмотрим первый вариант. Для записи вручную необходимо в главном меню выбрать иконку Магнитофон, а затем – третью вкладку.

OSD

На экране появится изображение от источника сигнала, а в нижней части экрана – две полоски, показывающие уровень аудиосигнала. Регулировать усиление звука можно или горизонтальным ползунком на экране, или кнопками вправо-влево. Контекстное меню позволяет перейти на страницу с установками, где можно ограничить максимальную длительность записи, ввести название записи, выбрать видеовход или оставить его автоопределение, выбрать битрейт (500-2500 кбит/с с шагом 500), частоту сэмплирования звука (32 или 48 кГц) отрегулировать контраст, яркость, насыщенность и оттенок записываемого изображения.

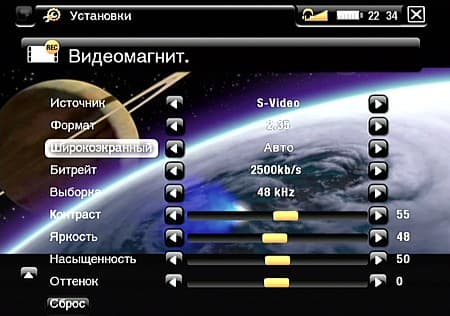

OSD

Параметр Формат определяет под какие пропорции подрезать изображение – формат 4:3 пишется в разрешении 640 на 480, в случае более вытянутых форматов ширина остается такой же, но высота уменьшается. Параметр Широкоэкранный определяет, следует ли исправлять анаморфированную картинку. Для обоих этих форматов есть автоматический режим определения нужного, но лучше выбрать их сочетание вручную. Например, если подключенное устройство, настроено на вывод на экран 16:9 и показывает изображение с аналогичными пропорциями, то в настройках записи нужно установить Формат в 16:9 и включить опцию Широкоэкранный.

Из контекстного меню можно запустить запись, приостановить и завершить. Также для запуска и остановки записи можно использовать кнопки на пульте – OK и отмены. Менять усиление звука, таймер записи и настройки записываемого изображения можно и непосредственно во время записи.

Задания на запись по расписанию создаются и редактируются на второй вкладке.

OSD

Для каждой задачи выбирается периодичность, дата, время начала и завершения, номер ТВ-канала (можно оставить и текущий). Да, но причем тут номер канал? Ведь в плеере нет ТВ-тюнера! Хитрость в том, что плеер с помощью ИК-передатчика станции может управлять устройствами – включать, выключать и выбирать нужный ТВ-канал. К сожалению, встроенные профили устройств не содержат самого распространенного класса ТВ-приемников – простых аналоговых телевизоров, а обучить плеер с помощью пульта от телевизора нельзя. Поэтому протестировать работу плеера с нашим телевизором мы не смогли.

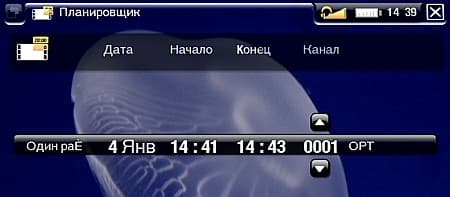

OSD

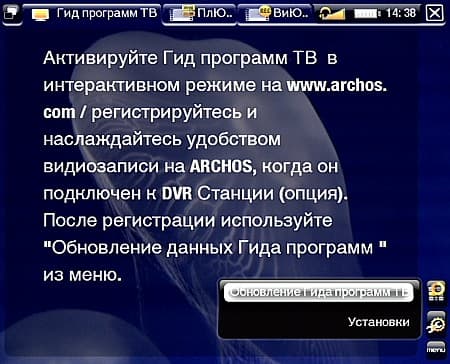

Еще одним разочарованием закончилась попытка воспользоваться Гидом программ ТВ. Как следует из описания, после регистрации на сайте www.archos.com на плеер можно закачивать ТВ-программы, чтобы затем выбирать передачи для записи. Но для России ТВ-программы скачать нельзя.

OSD

Видео плеер записывает в формате AVI, сжатие видеопотока – кодеком DivX 4, аудиопотока – ADPCM. Качество оцифровки видео хорошее – яркостная четкость составляет 540 ТВЛ, цветовая примерно 80 для S-Video и 100 для композитного входа. На высоких битрейтах даже динамические сцены выглядят нормально, но по сравнению с оригиналом чуть мутновато – все-таки цветовая четкость невысокая, – при 1500 кбит/с артефакты становятся заметнее, при 500 кбит/с движение в кадре превращает картинку в произведение импрессионистов.

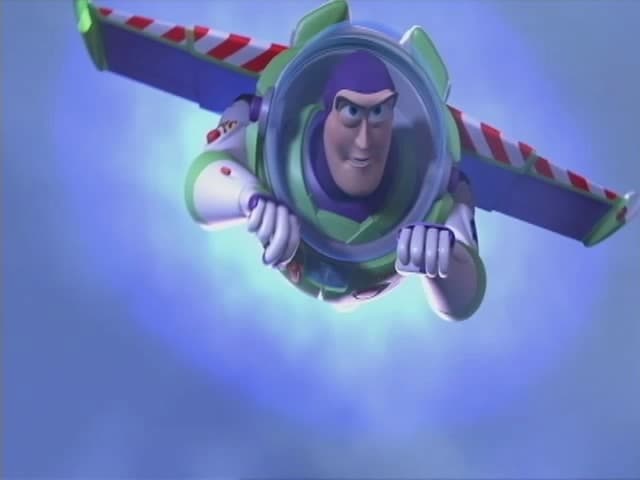

Кадр из динамического фрагмента тестовых записей с различным битрейтом. Запись с S-Video-входа.
500 кбит/с
1500 кбит/с
2500 кбит/с

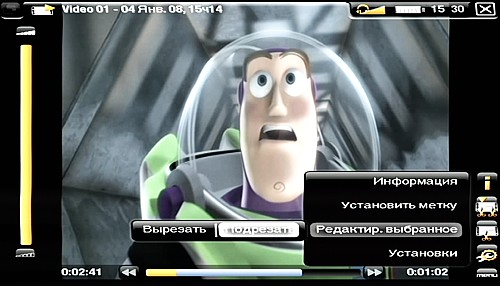

Записанное на плеере видео можно редактировать – вырезать нужный кусок или удалять ненужные куски.

OSD

Редактирование не меняет исходный файл, только расставляет метки, влияющие на воспроизведение, но при сохранении в новый файл все удаленные фрагменты действительно удаляются. Запись отредактированного файла проводится без пережатия. Метки в файле устанавливаются по ключевым кадрам и с существенным шагом. Добиться покадровой точности, видимо, нельзя.

Запись звука

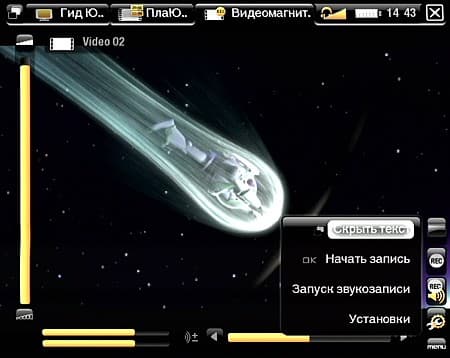

Запись звука включается хитро – нужно зайти на вкладку Видеомагнит. и там в контекстном меню выбрать Запуск звукозаписи. В настройках можно ввести имя файла, в который записывать, указать формат (WAV: PCM или ADPCM) и выбрать частоту дискретизации (16-48 кГц).

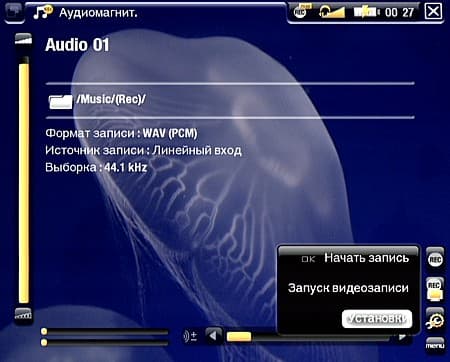

OSD

Так же как и при записи видео, в нижней части экрана отображается уровень на входах и ползунок уровня усиления. Качество записи хорошее, в целом плеер записывает звук лучше, чем воспроизводит.

Отчет о тестировании в RightMark Audio Analyzer:
WAV-файл, Источник – выход E-MU0404, Общая оценка: Очень хорошо (Подробный отчёт).

Выводы

Тем, кто еще только присматривается к ARCHOS 605 WiFi или уже владеет этим устройством, стоит подумать не только о приобретении программных расширений (плагинов), но и "железных" аксессуаров. Например, док-станции Mini Dock или DVR для плееров 5-го поколения. Первая как минимум позволит подзаряжать плеер от сети, а не только от компьютера, и как максимум даст возможность подключать телевизор, акустику и внешние USB-накопители. Более продвинутая, но и не такая компактная, DVR-станция обеспечивает все вышеперечисленное, плюс видеовыходы хорошего качества и цифровой аудиовыход, а самое ценное – превращает плеер в аудио/видеорекордер, умеющий дистанционно и по заданному расписанию включать источник видеосигнала и записывать передачу на указанном ТВ-канале. Кроме того, очень полезным аксессуаром, поставляемым вместе с DVR-станцией, является многокнопочный пульт ДУ.

Чего, как нам кажется, не хватает в ПО (в версии на момент написания статьи), не реализовано в "железе" плеера и чем обделены российские пользователи:

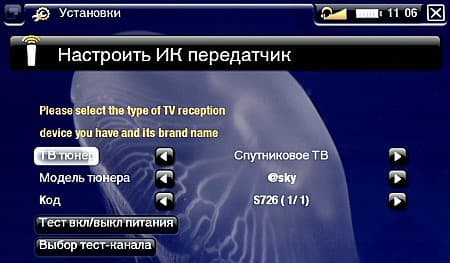

  • Нет кодов ДУ для аналоговых телевизоров
  • Гид программ ТВ не загружает программы для России
  • Нет прогрессивного режима для компонентного видеовыхода и правильной функции деинтерлейсинга
  • Нет автоматического выбора стандарта (PAL или NTSC) и режима Широкоэкранный в случае NTSC
  • Нет ровной АЧХ аудиовыходов
DVR-станция GEN 5 и Mini Dock GEN 5 предоставлены на тестирование российским представительством «Archos»





31 января 2008 Г.
