Shuttle AN50R ? системная плата на базе чипсета NVIDIA nForce3 Pro 150


В отличие от многих, Shuttle выпустила под Athlon 64 высокофункциональную модель, непривычную даже для самой компании. Характерно, что в ближайших планах Shuttle другие модели для Socket 754 отсутствуют.

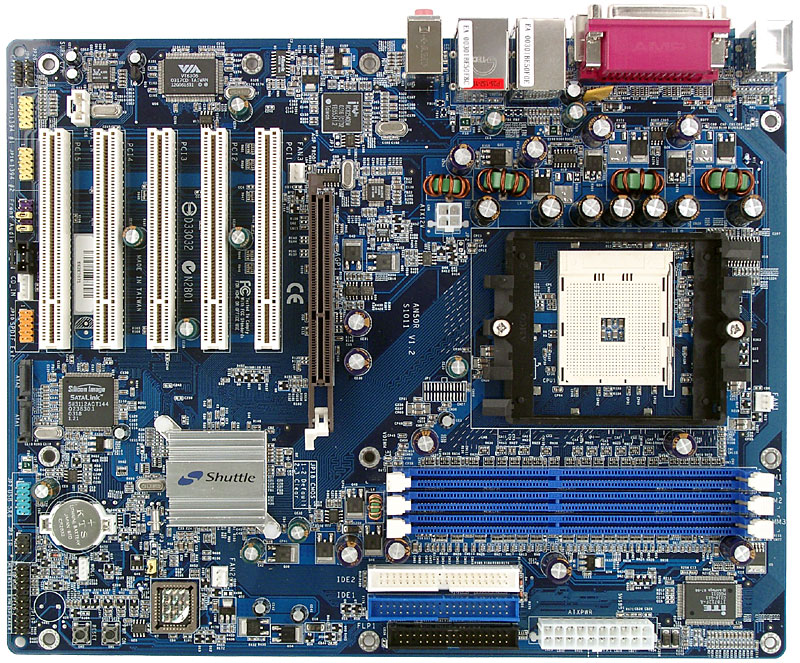

Из недостатков разводки платы можно выделить, пожалуй, только чрезмерное количество разъемов для подключения, расположенных вдоль левого края платы — все же доступ к ним при наличии установленной в последний слот PCI карты расширения очень затруднен. В то же время нельзя не отметить, что для столь функциональной модели можно было ожидать гораздо худшей разводки. Доступ к единственной имеющейся перемычке не затруднен даже при установке платы в корпус, краткое описание ее функциональности приведено на текстолите. Наличие напряжения в режиме Standby и на модулях памяти индицируется соответственно зеленым и оранжевым светодиодом, также на плате есть светодиод, сигнализирующий об активности IDE-устройств. В трехканальном импульсном стабилизаторе напряжения питания процессора применены 7 конденсаторов по 3300 мкФ и 4 по 1500 мкФ. Также на плате находятся стабилизаторы напряжения шины AGP (включающий 2 конденсатора по 1000 мкФ) и памяти (2 по 1000 мкФ). Из других особенностей модели отметим наличие на текстолите кнопок для включения и перезагрузки системы — они очень удобны при сборке и модернизации компьютера.

На плате нет разведенных, но нераспаянных элементов — эта модель не просто топовая, но еще и единственная в семействе. Размер платы — 305х245 мм (полноразмерный ATX, крепление к корпусу десятью винтами, все края платы жестко фиксированы). Для осуществления системного мониторинга используются возможности микросхемы ITE IT8712F-A. Контролируются:

  • напряжения процессора, шин памяти и AGP, батарейки, +3,3, +5, ±12 В и +5 В Standby;
  • частота вращения 3 вентиляторов;
  • температуры процессора (встроенным датчиком процессора) и платы (двумя встроенными датчиками платы).

Порты, коннекторы и разъемы на поверхности платы:

  • Процессорный сокет (Socket 754);
  • 3 разъема под DDR SDRAM DIMM (до 3 ГБ памяти DDR200/266/333/400 с или без ECC);
  • Слот AGP (с защелкой);
  • 5 слотов PCI;
  • Разъемы питания: стандартный ATX и 4-контактный для 12 В;
  • Разъем FDD;
  • 2 разъема IDE (Parallel ATA) — «чипсетные»;
  • 2 разъема SATA (Serial ATA) RAID — обслуживаются дополнительным контроллером;
  • 1 разъем для подключения планки с 2 дополнительными портами USB (2.0);
  • 2 разъема для подключения планки на 2 дополнительных порта FireWire;
  • 2 разъема (разного типа) для подключения выхода звукового сигнала с CD/DVD-привода;
  • Разъем для подключения звукового сигнала AUX-IN;
  • Разъем WOL (Wake-On-LAN);
  • Разъем для подключения стандартного IrDA-модуля;
  • Разъемы для подключения планки с дополнительными звуковыми выходами и S/PDIF;
  • 3 разъема для подключения вентиляторов (все с возможностью контроля количества оборотов).

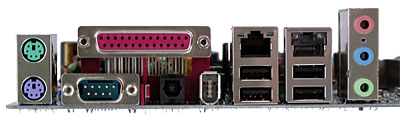

Задняя панель платы (слева направо, по блокам)

  • Разъемы PS/2 для мыши и клавиатуры;
  • 1 LPT, 1 COM-порт, S/PDIF-Out типа TosLink и разъем FireWire;
  • 2 порта USB и 1 RJ-45 (Fast Ethernet);
  • 2 порта USB и 1 RJ-45 (Gigabit Ethernet);
  • 3 аудиоразъема (Mic-In, Line-In, Front).

Комплект поставки

  • Упаковка: коробка удачно обновленного дизайна с пластиковой ручкой для переноски;
  • Документация: руководство пользователя материнской платы и руководство по настройке SATA RAID — все на английском языке;
  • Кабели: 2 Serial ATA (с переходниками питания PCPlug-SATA), один ATA66/100/133 и шлейф для подключения дисковода;
  • Планка на заднюю панель компьютера с 2 портами USB;
  • Планка на заднюю панель компьютера с 2 портами FireWire;
  • Заглушка на заднюю панель платы;
  • Компакт-диск с программным обеспечением:
    • необходимые для работы платы драйверы;
    • руководство пользователя в формате PDF;
    • Adobe Acrobat Reader;
    • Award WinFlash.

Интегрированные контроллеры

  • Звуковой, на базе AC'97-кодека Avance Logic ALC650, с возможностью подключения аудиосистем 5.1, разъемом для подключения фронтальных аудиовходов/выходов и разъемом S/PDIF;
  • 2 сетевых — один на базе микросхемы Intel 82540EM с поддержкой режимов 10/100/1000 Мбит/с (Gigabit Ethernet), второй на базе возможностей чипсета и PHY-контроллера Realtek RTL8201BL с поддержкой режимов 10/100 Мбит/с (Fast Ethernet);
  • FireWire, на базе микросхемы VIA VT6306, с поддержкой 3 портов;
  • SATA RAID, на базе микросхемы Silicon Image Sil3112ACT144, c поддержкой 2 разъемов SATA и возможностью создания RAID уровней 0 и 1.

Качество интегрированного звукового решения мы оценили в режиме 16 бит, 44 кГц при помощи тестовой программы RightMark Audio Analyzer 5.1 и звуковой карты Terratec DMX 6fire:

Неравномерность АЧХ (от 40 Гц до 15 кГц), дБ:+0.14, -0.23Очень хорошо
Уровень шума, дБ (А):-87.6Хорошо
Динамический диапазон, дБ (А):87.5Хорошо
Нелин. искажения, %:0.0032Очень хорошо
Интермод. искажения, %:0.015Очень хорошо
Взаимопроникновение каналов, дБ:-86.9Отлично

Общая оценка: Очень хорошо (подробнее). Отметим, что у представляемой модели качество звуковой подсистемы оказалось наивысшим среди всех уже исследованных нами плат.

Настройки

С помощью перемычек и переключателейПеремычка для очистки CMOS
Из BIOS, основанного на версии AwardBIOS 6.00PG от PhoenixНастройки таймингов памяти-
Выбор частоты работы памяти+100, 133, 166, 200 МГц
Настройка работы шины HT+LDT Speed, Downstream LDT Bus Width
Настройка работы шины AGP+
Настройка работы шины PCI-
Возможность изменения делителя частоты для шин AGP и PCI+AGP(PCIx2) = 66—100 МГц с шагом 1 МГц
Ручное распределение прерываний по слотам+
Изменение частоты FSB+200—250 МГц с шагом 1 МГц
Изменение коэффициента умножения процессора+x4—x10
Изменение напряжения ядра процессора+0,8—1,7 В с шагом 0,025 В до 1,55 В и шагом 0,05 В выше
Изменение напряжения памяти+Auto, 2,7, 2,8, 2,9 В
Изменение напряжения шины HT+Auto, 1,3, 1,4, 1,5 В
Изменение напряжения чипсета+Auto, 1,7, 1,8, 1,9 В
Изменение напряжения шины AGP+Auto, 1,6, 1,7, 1,8 В

Использовалась версия BIOS от 18.08.2003, как последняя из доступных на время проведения тестирования. В версии BIOS от 30.10.2003 добавились возможность задания таймингов памяти и поддержка функции Cool'n'Quiet процессоров Athlon 64.

Производительность

Согласно данным предварительного тестирования, эта модель демонстрирует самые низкие результаты, если сравнивать с показателями уже рассмотренных нами плат, основанных на том же чипсете. Одной из возможных причин подобного отставания является невозможность принудительно задать тайминги памяти (напомним, что в использованной нами для тестирования версии BIOS такая возможность отсутствовала), в результате чего память на Shuttle AN50R работала при таймингах 2,5-3-3-14 (2-2-2-5 на Gigabyte K8NNXP и 2,5-3-3-8 на Soltek K8AN-RL). Впрочем, даже в этих условиях нигде, кроме синтетических тестов и особо требовательного к подсистеме памяти архивирования, разница между аутсайдером и лидером не превосходит 2%, так что абсолютное большинство покупателей может спокойно игнорировать этот фактор при выборе.

ТестGigabyte K8NNXPShuttle AN50RSoltek K8AN-RL
Скорость чтения из памяти (CacheBurst32), МБ/с285628412914
Скорость записи в память (CacheBurst32), МБ/с129811731209
Архивирование в 7-Zip, мин:сек7:538:137:48
Кодирование MPEG4 (DivX), мин:сек30:1930:2730:10
Return to Castle Wolfenstein (Fast@800x600x32), fps229228231
Return to Castle Wolfenstein (Normal@1024x768x32), fps213212215


Системная плата Shuttle AN50R предоставлена компанией Имидж-Медиа




31 января 2004 Г.
