ECS KV2 Extreme — системная плата на базе чипсета VIA K8T800 Pro (Socket 939)

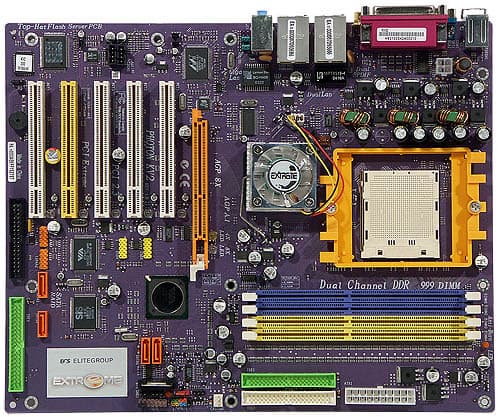

KV2 Extreme явилась родоначальницей серии плат Extreme от Elitegroup (на PCB заметна надпись «Photon» — изначально компания пыталась продвигать бренд топовых плат с этим названием), но мы, к сожалению, не смогли вовремя представить ее описание, так как плата была непрерывна занята для решения наших внутренних задач. Что ж, лучше поздно, чем никогда, тем более что примененный для рассматриваемой модели чипсет от VIA хоть и является уже довольно старым на текущий момент, но по скорости работы с памятью не уступает любому другому чипсету с Socket 939, функциональность его вполне «на уровне», а цена продукта от ECS относительно низкая для комплектации и возможностей платы.

Раздражает слишком яркая (к сожалению, традиционная для серии Extreme) расцветка и обилие разноцветных перемигивающихся светодиодов, которые придают плате совершенно несерьезный вид. Если учесть, что все системные платы серии Extreme данного производителя — это модели по крайней мере высокого ценового уровня, то не понятно, чем обусловлена такая любовь ECS к ярким кричащим цветам, которые понравятся далеко не каждому покупателю топового продукта.

Разводка платы оставляет в целом приятное впечатление, разве что в ближний к краю платы слот PCI вам вряд ли удастся установить длинную карту — помешает большое количество расположенных рядом разъемов. Также традиционно неудобно расположены аудиовходы, кабели к ним будут тянуться через весь корпус. Наличие напряжения на разъемах для модулей памяти индицируется оранжевым светодиодом, голубой/желтый светодиод загорается при установке видеокарты AGP 8x/4x соответственно, при корректно установленной в слот PCI карте расширения расположенный рядом светодиод будет гореть постоянно, а при отсутствии карты в слоте — мигать. Доступ к единственной имеющейся перемычке затруднен из-за расположенных вокруг разъемов, краткое описание ее функциональности приведено на текстолите платы. В трехканальном импульсном стабилизаторе напряжения питания процессора использованы 9 конденсаторов по 3300 мкФ, также на плате находятся стабилизаторы напряжения шины AGP и памяти. Размер платы — 305х245 мм (полноразмерный ATX, крепление к корпусу девятью винтами, все края платы жестко фиксированы).

Существует сильно упрощенная версия KV2 Extreme на том же чипсете и той же PCB — KV2 Lite. У этой платы отсутствуют набортные контроллеры ATA133/SATA RAID, FireWire и Gigabit Ethernet, также эта «облегченная» версия лишена обоих выходов S/PDIF. Разумно предположить, что и комплектация KV2 Lite сильно урезана, по сравнению с KV2 Extreme, но на этот счет у нас нет точных данных.

Системный мониторинг (ITE IT8705F):

  • напряжения процессора, батарейки, +3,3 В, +5 В и +12 В;
  • частота вращения 2 вентиляторов;
  • температуры процессора (встроенным датчиком процессора) и платы (встроенным датчиком платы).

Порты, коннекторы и разъемы на поверхности платы

  • Процессорный сокет (Socket 939, заявлена поддержка всех существующих на момент анонса статьи одноядерных процессоров — про двухъядерные информации от производителя нет);
  • 4 разъема под DDR SDRAM DIMM (до 4 ГБ DDR200/266/333/400, поддерживается двухканальный режим работы);
  • Слот AGP 4x/8x (с защелкой);
  • 5 слотов PCI (слот желтого цвета обеспечивает улучшенное качество сигнала и предназначен для установки особо чувствительных к помехам карт расширения, вроде ТВ-тюнеров и пр.;
  • Разъемы питания: стандартный ATX 2.1 (20 контактов) и 4-контактный ATX12V для питания процессора;
  • Разъем FDD;
  • 3 разъема IDE (Parallel ATA) — 2 из них «чипсетные» (на 4 устройства ATA133), еще один функционирует за счет дополнительного контроллера (SiS180), подключаемые к нему диски (2 ATA133) можно объединить в RAID-массив уровней 0, 1 или 0+1 с двумя дисками SATA (подключаемыми к этому же контроллеру);
  • 4 разъема SATA (Serial ATA) — 2 из них «чипсетные», подключаемые к ним диски можно объединить в RAID-массив уровней 0 и 1; еще 2 функционируют за счет дополнительного контроллера (SiS180) и позволяют объединить подключаемые диски в RAID-массив уровней 0, 1 или 0+1 с двумя дисками ATA133 (подключаемыми к этому же контроллеру);
  • 2 разъема для подключения планок на 4 дополнительных порта USB (2.0);
  • 2 разъема для подключения планок на 2 порта FireWire (IEEE 1394a);
  • Разъем для подключения SMBus-устройств;
  • Разъем для подключения EZ-Watcher (отдельное устройство или часть фирменных корпусов, подробнее — в описании ECS EZ Buddie);
  • Разъем для подключения выхода звукового сигнала с CD/DVD-привода (CD-In);
  • Дополнительный звуковой вход (AUX-In);
  • Блок разъемов для подключения аналоговых входов и выходов звука на передней панели компьютера;
  • 3 разъема для подключения вентиляторов (два из них с возможностью контроля количества оборотов).

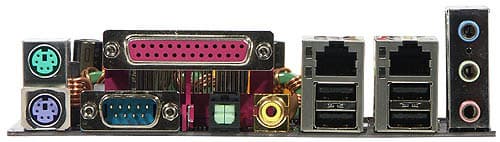

Задняя панель платы (слева направо, по блокам)

  • Разъемы PS/2 для подключения мыши и клавиатуры;
  • 1 LPT, 1 COM-порт, 2 S/PDIF-Out типов Toslink и Coaxial;
  • 2 порта USB и 1 RJ-45 (10/100 Мбит/с Fast Ethernet);
  • 2 порта USB и 1 RJ-45 (10/100/1000 Мбит/с Gigabit Ethernet);
  • 3 аудиоразъема (Line-in, Line-out, Mic-in);

Комплект поставки

  • Упаковка: большая коробка, с раскрывающейся наподобие книжки обложкой, содержащая информацию о фирменных функциях и особенностях платы;
  • Документация: руководство пользователя материнской платы на английском языке;
  • Кабели:

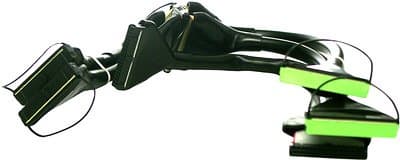

    • 2 ATA66/100/133 и шлейф для подключения дисковода, которые убраны в черный кембрик для улучшения вентиляции в корпусе, а также снабжены петельками на разъемах для облегчения отсоединения от накопителей;


    • 4 Serial ATA (с переходником-разветвителем питания на два SATA-устройства);
    • 1 cетевой (UTP) длиной 2 метра;

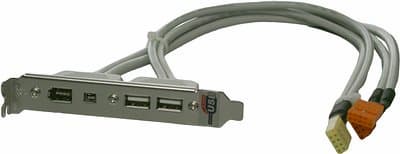

  • Планка на заднюю панель компьютера с 2 портами USB и 2 FireWire (6-контактный + 4-контактный);

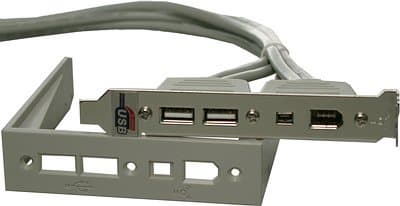

  • Заглушка в 3-дюймовый отсек передней панели, которую можно использовать для вывода разъемов USB и FireWire вместо планки на заднюю панель (единый блок разъемов крепится тремя винтами к любому из этих модулей);


  • Микросхема ПЗУ с резервной копией BIOS, помогает быстро восстановить некорректно прошитый или неработоспособный BIOS на плате;
  • Заглушка на заднюю панель платы для вывода соответствующих разъемов;
  • Компакт-диск с программным обеспечением:
    • необходимые для работы платы драйверы;
    • Adobe Acrobat Reader;
    • Award Flash Memory и WinFlash Utility (утилиты для прошивки BIOS из DOS/Windows);
    • I'm InTouch (программа для удаленного контроля и управления компьютером);
    • MediaRing Talk (приложение для использования голосового модема для телефонии);
    • WinCinema WinDVD Creator Plus (программа для захвата и редактирования видео, его подготовки к записи на DVD);
    • WinCinema WinDVD (мощный проигрыватель DVD, а также некоторых других видов мультимедийной информации);
    • WinCinema WinRIP (программа для записи, хранения и организации MP3-коллекций);
    • Pro Magic Plus (программа для сохранения образа диска и его последующего восстановления);
    • DPU (Data Process Utility — приложение для контроля доступа к отдельным файлам и их защиты от изменений и удаления);
    • ShowShifter (мультимедийный проигрыватель, включающий возможность показа картинки с ТВ-тюнера).

Интегрированные контроллеры

  • Звуковой, на базе AC'97-кодека Realtek (Avance Logic) ALC655, с возможностью подключения аудиосистем 5.1, разъемом для подключения фронтальных аудиовходов/выходов и разъемами S/PDIF-Out типов Coaxial и Toslink;
  • Два сетевых, один из которых реализован на базе микросхемы Marvell 88E8001 (с поддержкой скоростей 10/100/1000 Мбит/с, Gigabit Ethernet), а второй — на базе PHY-контроллера VIA VT6103L для интегрированного в чипсет MAC-контроллера Fast Ethernet (с поддержкой скоростей 10/100 Мбит/с);
  • ATA133/SATA RAID, на базе микросхемы SiS180, с поддержкой RAID уровней 0, 1 и 0+1, 2 разъемами SATA и одним разъемом ATA133;
  • Контроллер FireWire, на базе микросхемы VIA VT6307, с поддержкой двух разъемов FireWire.

Качество интегрированного звукового решения мы оценили в режиме 16 бит, 44 кГц при помощи тестовой программы RightMark Audio Analyzer 5.4 и звуковой карты Terratec DMX 6fire:

Неравномерность АЧХ (от 40 Гц до 15 кГц), дБ: +0,30, -0,25Хорошо
Уровень шума, дБ (А): -83,7Хорошо
Динамический диапазон, дБ (А): 83,4Хорошо
Гармонические искажения, %: 0,047Хорошо
Интермодуляционные искажения, %: 0,080Хорошо
Взаимопроникновение каналов, дБ: -79,8Очень хорошо
Интермодуляции на 10 кГц, %:0,176Средне

Общая оценка: Хорошо (подробнее). Неплохие результаты, вполне удовлетворительные для обычного домашнего компьютера, причем выходы S/PDIF позволяют применять эту материнскую плату и для более серьезных целей. Однако отметим, что на сегодняшний день конкурирующие решения уже предлагают 8-канальный интегрированный звук, в том числе стандарта High Definition Audio (с поддержкой 24-битного вывода и пр.), так что даже для своего класса это далеко не топовое решение.

Фирменные технологии

  • Dr. LED — набор светодиодов возле слотов PCI, которые образуют цепочку загорающихся по очереди огоньков. По заявлению ECS, служат для индикации исправности PCI-слотов, но в действительности являют собой раздражающую (ибо Dr. LED не отключается) иллюминацию, «органично» дополняемую вентилятором на чипсете с перемигивающимися светодиодами трех цветов.

Настройки

С помощью перемычек и переключателейПеремычка для очистки CMOS
Из BIOS, основанного на версии AwardBIOS 6.00PG от PhoenixПоддержка Cool'n'Quiet+
Настройки таймингов памяти+CAS Latency, RAS to CAS Delay, Min. RAS Active Time, Row Precharge Delay, DRAM 1T Timing, Turbo Performance
Выбор частоты работы памяти+Auto, DDR200, DDR266, DDR333, DDR400
Настройка работы шины HT+частота (200, 400, 600, 800, 1000 МГц) и разрядность (8 или 16 бит для каждого из направлений)
Настройка работы шины AGP+
Настройка работы шины PCI+
Выбор частоты работы периферийных шин+AGP(PCIx2)=Auto, 66, 75,4 МГц
Ручное распределение прерываний по слотам-
Изменение частоты FSB+200—511 МГц с шагом 1 МГц
Изменение коэффициента умножения процессора+от х4, с половинным шагом
Изменение напряжения ядра процессора+Auto, 0,825—1,550 В с шагом 0,025 В
Изменение напряжения памяти+Auto, 2,55—2,70 В с шагом 0,05 В
Изменение напряжения чипсета-
Изменение напряжения шины HT-
Изменение напряжения шины AGP+Auto, 1,45, 1,51, 1,53, 1,60 В

Использовалась версия BIOS 1.2B, как последняя из доступных на время проведения тестирования. Перечисленные возможности BIOS доступны в указанной прошивке, работоспособность нестандартных настроек не проверялась. Имеется функция загрузочного меню, позволяющая быстро выбрать устройство для загрузки, не изменяя настроек BIOS.

Данные предварительного тестирования

Конфигурация тестовых стендов:

  • Процессор: AMD Athlon 64 4000+
  • Память: 2 модуля Corsair XMS3200 CMX512-3200XL (DDR400, 2-2-2-5)
  • Жесткий диск: Seagate Barracuda 7200.7 (SATA), 7200 об/мин
  • ОС: Windows XP SP2

ECS KV2 Extreme основана на чипсете с поддержкой графического интерфейса AGP, а не PCIEx16, поэтому корректно сравнить ее с современными платами, большинство из которых ориентированы именно на PCI Express, мы можем только в приложениях, не задействующих графику. Поскольку рассматриваемая модель предоставляет контроль над параметром DRAM 1T Timing, мы можем заранее предсказать, что ее отличия от конкурентов будут минимальны. Давайте проверим.

ТестECS KV2 Extreme (VIA K8T800 Pro)Albatron K8X890 Pro II (VIA K8T890)ECS KN1 Extreme (NVIDIA nForce4 Ultra)
Скорость чтения из памяти, МБ/с436943684380
Скорость записи в память, МБ/с261323052237
Латентность памяти, нс31,531,631,5
Архивирование в 7-Zip, мин:сек7:317:397:36
Кодирование MPEG4 (XviD), мин:сек5:055:075:06

Формально, ECS KV2 Extreme оказалась быстрейшей платой среди рассмотренных нами моделей под Socket 939. Впрочем, очевидно, что всерьез воспринимать ее копеечное превосходство над соперниками смысла нет — тестирование лишний раз подтвердило, что все чипсеты (а не только материнские платы), рассчитанные на определенный сокет процессоров AMD64, по производительности памяти совершенно одинаковы. Вопрос же скорости графической подсистемы имеет смысл только при сравнении плат (и чипсетов) с одинаковым графическим интерфейсом. Каких-либо проблем во время тестирования не было выявлено, что, с учетом довольно демократичной стоимости ECS KV2 Extreme, все еще делает ее очень привлекательным выбором.

Эта модель на сайте производителя (русское зеркало)

Процессор для тестирования предоставлен компанией MaxSelect
