ECS KN2 SLI Extreme — системная плата на базе чипсета NVIDIA nForce4 SLI X16 (Socket 939)

Собери SLI X16 самостоятельно!


  • Чипсет NVIDIA nForce4 SLI X16 (применен северный мост nForce SPP 100 (С51D) и южный мост nForce4 SLI), функционально отличается от nForce4 SLI только полноскоростной работой обоих слотов для графики в режиме SLI

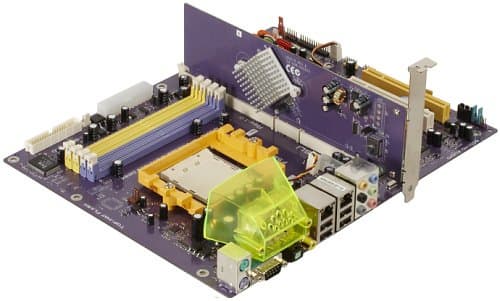

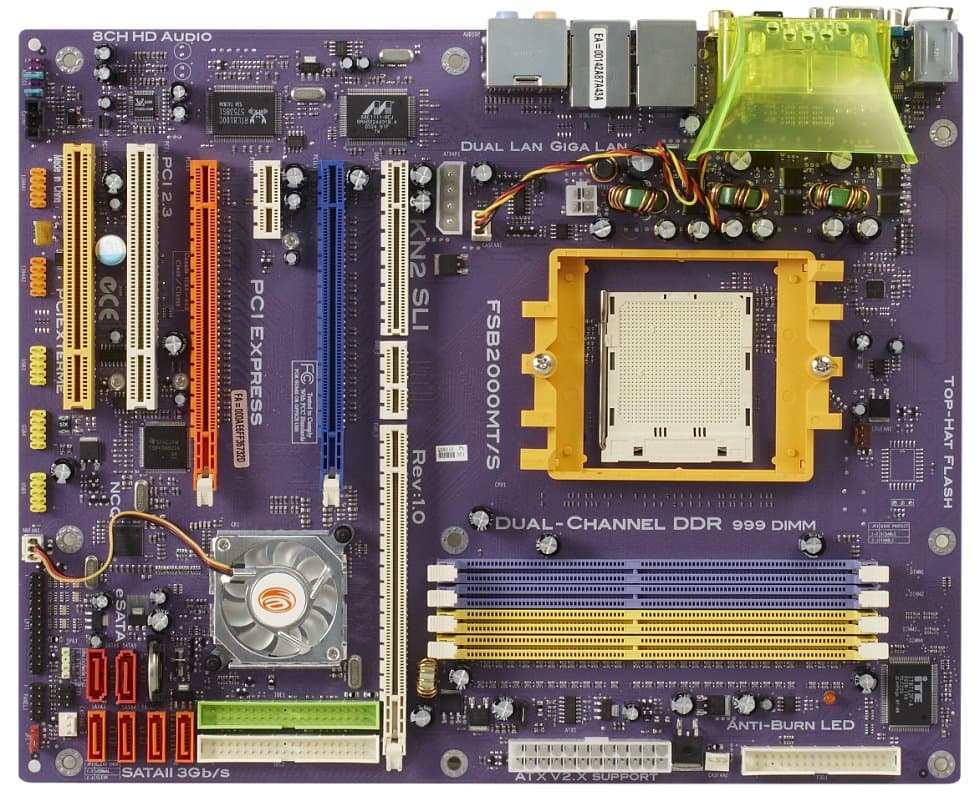

Признаемся, новинка от ECS настолько удивила видавших виды сотрудников «платформенного» раздела нашего сайта, что мнения в отношении нее высказывались вплоть до радикальных — не тестировать вообще. На фотографии хорошо виден виновник такой реакции — фирменный слот длиною почти во всю ширину платы. Устанавливаемая в него дочерняя плата (прилагается в комплекте и отдельно не продается; не является опциональной, так как без нее плата не стартует) обеспечивает полноскоростную функциональность двух портов PCI Express x16. Сразу после анонса новинки мы предполагали, что компания ECS решила сэкономить, и вместо того чтобы создать «нормальную» модель, распаяв на ней «полноценный» чипсет nForce4 SLI X16, адаптировала таким необычным образом плату с каким-нибудь дешевым мостом из линейки nForce4 (возможно, nForce4 Ultra) для поддержки двух полноскоростных слотов PCIEx16. Предполагалось, что на дочерней плате (Duo-N) тоже установлен дешевый мост линейки nForce4, который и обеспечит работоспособность второго слота для графики. То есть покупателю предложат «собранный с миру по нитке» набор, лишь формально соответствующий nForce4 SLI X16, зато более дешевый и создающий проблемы при сборке системы.

ECS KN2 SLI Extreme на чипсете NVIDIA nForce4 SLI X16, фото 1

Каково же было наше удивление, когда, по прибытии платы в нашу лабораторию, выяснилось, что под радиатором на дочерней плате скрывается чип с маркировкой nForce SPP 100, а на основной — nForce4 SLI, то есть это именно тот набор, что мы (равно как и разработчики) и привыкли называть чипсетом nForce4 SLI X16! Разумеется, у чипсетов под платформу AMD64 северный мост, по понятным причинам, «привязан» к плате меньшим количеством электрических соединений, чем в случае платформы Intel. Удобная во многих отношениях шина Hyper-Transport, которой в данном случае связаны между собой не только северный мост чипсет и процессор, но и оба моста чипсета, позволяет еще не такие «издевательства» над собой, однако подобного «пренебрежения» по отношению к северному мосту мы еще не встречали! И если в прошлом году ECS доказала свое умение выпускать универсальные материнские платы с поддержкой (при помощи карточек SIMA) разных типов процессоров, то вынести на отдельную плату часть чипсета на этот раз, видимо, было необходимо просто для поддержания и демонстрации творческого потенциала департамента НИОКР. Более никаких разумных причин для такого «надругательства» над канонами «платостроения» мы не видим — разве что компания планировала в будущем выпускать другие модели дочерних плат, хотя куда уж расширять функциональность nForce4 SLI X16?!

ECS KN2 SLI Extreme на чипсете NVIDIA nForce4 SLI X16, фото 2

Впрочем, если не брать в рассмотрение эстетическую сторону вопроса (а ведь плата у абсолютного большинства пользователей скрыта в корпусе), значительных компоновочных претензий использование Duo-N не вызывает. Правда, размещение элементов на плате выглядит несколько смещенным от того края, ближе к которому находится процессорный сокет, так что места хватило только на 5 «нормальных» слотов расширения. Автоматически вычитая из этого количества пару PCIEx16, получаем всего 2 слота PCI (+1 PCIEx1), один из которых с большой вероятностью будет перекрыт кулером второй видеокарты. В остальном все нормально: разъемы для подключения накопителей, вентиляторов и планок для вывода дополнительных портов расположены вдоль краев платы и легко доступны после установки KN2 SLI Extreme в корпус, равно как и единственная перемычка, служащая для очистки CMOS.

Для охлаждения чипсета инженеры ECS не стали выдумывать ничего оригинального (в отличие от решений на тепловых трубках, использованных конкурентами в платах на nForce4 SLI X16): кулер на горячий южный мост и радиатор на холодный северный. При этом алюминиевый радиатор на южном мосту практически лишен оребрения, зато снабжен быстроходным вентилятором с прослушивающимся уровнем шума (и это в самом начале эксплуатации, а ведь со временем такие вентиляторы склонны к завываниям). В то же время северный мост на дочерней плате снабжен лишь небольшим игольчатым радиатором, но расположен так, что будет обдуваться процессорным кулером. Со своей задачей при работе на штатных частотах и «неэкстремальном» разгоне такая система охлаждения справляется без замечаний. Кроме того, фирменная черта плат ECS серии Extreme — дополнительный вентилятор с направляющим раструбом-воздуховодом в зоне преобразователя питания, выдувающий воздух из корпуса.

В трехканальном импульсном стабилизаторе напряжения питания процессора применены по 3 полевых транзистора на канал, 6 конденсаторов по 1800 мкФ и 3 по 1500 мкФ, стабилизатор напряжения памяти усилен применением индуктивных элементов и включает несколько конденсаторов по 1500 мкФ. Использованы конденсаторы неопознанного нами производителя, а также конденсаторы производства OST, что вполне ожидаемо для продукта ECS. Наверное, излишне говорить, что разводка платы во всех смыслах уникальна, тем более что KN2 SLI Extreme — единственная модель в линейке компании на чипсете nForce4 SLI X16. Тем не менее, на плате есть разводка для нераспаянного функционального элемента — микросхемы флэш-ПЗУ с прошивкой BIOS. Очень любопытно, что продажная версия продукта лишена этой микросхемы (та расположена на плате Duo-N) — ощущение каких-то тайн в происхождении KN2 SLI Extreme не покидает. Размер платы — 305×245 мм (полноразмерный ATX), крепление к корпусу девятью винтами с надежной фиксацией всех углов.

ECS KN2 SLI Extreme на чипсете NVIDIA nForce4 SLI X16, фото 3

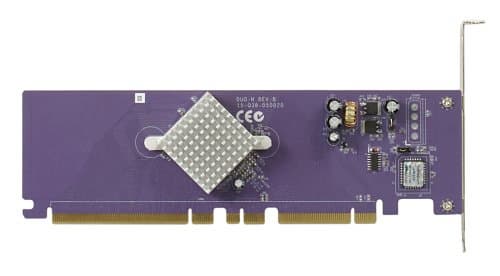

Пару слов надо сказать о дочерней плате Duo-N: ее размер определяется лишь необходимостью развести все «входящие» и «исходящие» шины, и кроме микросхем северного моста и флэш-ПЗУ на лицевой стороне ничего не распаяно, а обратная сторона — и вовсе пустая. Любопытно выглядит разъем (SDGE), который служит для установки дочерней платы: раньше мы наблюдали похожий слот Elite Bus (у PF88 Hybrid для установки карт SIMA). Тот представлял из себя установленные друг за другом в линейку стандартные слоты PCIEx16 и PCIEx1, в данном же случае это PCIEx8, PCIEx1 и PCIEx16 — снова закрадываются мысли о том, что ECS таким хитрым образом утилизирует отходы.

Системный мониторинг (ITE IT8712F-A, по данным BIOS Setup):

  • Напряжение процессорного ядра, батарейки, памяти (+2,5 В), +3,3, +1,5, +1,2, +5, +12 В;
  • Частота вращения 4 вентиляторов;
  • Температура процессора (встроенным датчиком процессора) и платы (встроенным датчиком платы).

Порты, коннекторы и разъемы на поверхности платы

  • Процессорный сокет (Socket 939, заявлена поддержка всех существующих процессоров AMD Athlon 64/X2/FX и Sempron 3000+/3200+);
  • 4 разъема под DDR SDRAM DIMM (до 4 ГБ DDR200/266/333/400, поддерживается двухканальный режим работы);
  • 2 слота PCIEx16 для видеоускорителей (оба постоянно работают в режиме x16);
  • 1 слот PCIEx1;
  • 2 слота PCI;
  • 1 слот SDGE для фирменной карты Duo-N;
  • Разъемы питания: стандартный ATX 2.2 (24 контакта, можно подключать стандартный 20-контактный коннектор), 4-контактный ATX12V для питания процессора и 4-контактный «периферийный» для мощных видеокарт (без собственного разъема питания на борту);
  • Разъем FDD;
  • 2 разъема IDE (Parallel ATA) на 4 устройства ATA133 — «чипсетные»;
  • 6 разъемов SATA-II (Serial ATA II) на 6 устройств SATA300 — 4 из них «чипсетные», подключаемые к ним диски можно объединить в RAID-массив уровней 0, 1, 0+1, 5 и JBOD; поддержка еще двух обеспечивается контроллером Silicon Image (диски могут быть объединены в RAID-массив уровня 0 или 1);
  • 3 разъема для подключения планок на 6 дополнительных портов USB;
  • 2 разъема для подключения планок на 2 порта FireWire;
  • Разъем для подключения выхода звукового сигнала с CD/DVD-привода;
  • Блок разъемов для подключения аналоговых входов и выходов звука на передней панели компьютера;
  • Разъем для подключения планки с LPT-портом;
  • Разъем для подключения стандартного IrDA-модуля;
  • 4 разъема для подключения вентиляторов с возможностью контроля количества оборотов (но без автоматического регулирования скорости вращения даже для процессорного кулера).

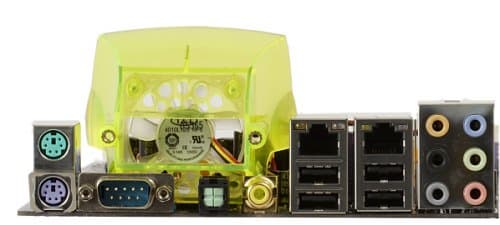

Задняя панель платы (слева направо, по блокам)

ECS KN2 SLI Extreme на чипсете NVIDIA nForce4 SLI X16, фото 4

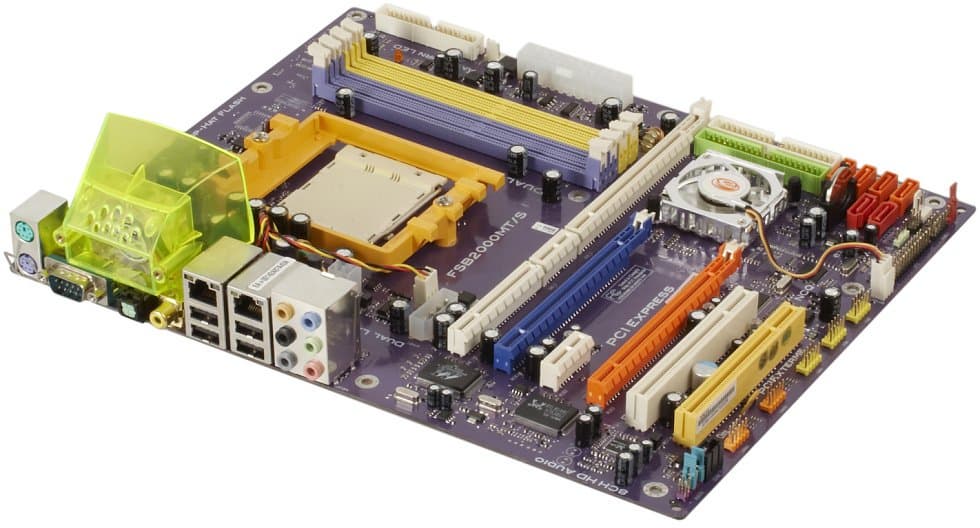

по ссылке — вид платы в 3/4 со стороны задней панели
  • Разъемы PS/2 для подключения мыши и клавиатуры;
  • 1 COM-порт, 1 оптический (Toslink) S/PDIF-Out, 1 коаксиальный S/PDIF-Out;
  • 2 порта USB и 1 RJ-45 (Gigabit Ethernet);
  • 2 порта USB и 1 RJ-45 (Fast Ethernet);
  • 6 аналоговых аудиоразъемов (Center/Sub, Rear, Surround, Line-In, Line-Out, Mic-In).

Комплект поставки

ECS KN2 SLI Extreme на чипсете NVIDIA nForce4 SLI X16, фото 5
  • Упаковка: большая коробка традиционного для топовых плат от ECS дизайна с дополнительным «футляром»;
  • Документация: брошюра-инструкция (руководство пользователя);
  • Кабели: 1 LAN (длиной 2 м, витая пара), 4 SATA (с переходником-разветвителем питания на 2 устройства), 1 ATA66, 1 ATA33 (для CD-ROM) и шлейф для подключения дисковода;
  • Модуль Top-Hat Flash (микросхема флэш-ПЗУ с резервной копией BIOS и приспособление-переходник для установки сверху на основную микросхему на плате) с краткой инструкцией по применению — может применяться для аварийного восстановления поврежденной прошивки BIOS;
  • Планка на заднюю панель компьютера с 2 разъемами FireWire (6- и 4-контактным) и 2 USB-портами (ее также можно использовать и для вывода портов на переднюю панель, используя соответствующий модуль);
  • Модуль для установки в 3-дюймовый отсек компьютера, к которому можно подключить вышеуказанный кабель с портами USB и FireWire, если перевинтить разъемы кабеля с планки на этот модуль;
  • Планка на заднюю панель компьютера с LPT-портом;
  • Планка на заднюю панель компьютера с интерфейсным разъемом SATA, предназначенным для подключения устройств e-SATA (c собственным питанием), подключается к любому из стандартных портов SATA на плате, рекомендуется воспользоваться одним из двух портов дополнительного контроллера Silicon Image;
  • Заглушка на заднюю панель платы для вывода соответствующих разъемов;
  • 2 компакт-диска с драйверами и утилитами.

Набор утилит (от сторонних компаний) в данном случае включает:

  • DPU — для восстановления удаленных файлов;
  • Pro Magic Plus — для создания «точек отката» и восстановления системы;
  • ShowShifter — мультимедийный комбайн для просмотра ТВ, видео, картинок/фотографий, прослушивания музыки;
  • I’m InTouch — для удаленного администрирования компьютера;
  • Media Ring — для IP-телефонии (осуществления обычных «голосовых» звонков через интернет);
  • комплект WinCinema — для просмотра и создания собственных DVD.

К сожалению, в комплекте не предусмотрена фирменная утилита для обновления BIOS и системных драйверов с поиском свежих версий на сайте производителя, для перепрошивки BIOS из Windows рекомендуется использовать стандартную утилиту WinFlash от компании Award.

Интегрированные контроллеры

  • Звуковой, на базе AC’97-кодека Realtek ALC850, с возможностью подключения аудиосистем 7.1, разъемом для подключения фронтальных аудиовходов/выходов и распаянными разъемами S/PDIF-Out (коаксиальным и оптическим);
  • 2 сетевых: один Gigabit Ethernet с поддержкой 10/100/1000 Мбит/с, на базе чипсета (с собственным высокоскоростным интерфейсом и поддержкой программно-аппаратного брандмауэра) и PHY-контроллера Marvell 88E1111-RCJ, а также Fast Ethernet с поддержкой 10/100 Мбит/c, на базе микросхемы Realtek RTL8100C;
  • SATA-II RAID-контроллер, на базе микросхемы Silicon Image Sil3132CNU (интерфейс PCIEx1), с поддержкой 2 устройств SATA300 и возможностью объединения их в RAID-массив уровней 0 и 1;
  • FireWire, на базе микросхемы TI TSB43AB22A, с поддержкой 2 портов.

Качество интегрированного звукового решения мы оценили в режиме 16 бит, 44 кГц при помощи тестовой программы RightMark Audio Analyzer 5.5 и звуковой карты Terratec DMX 6fire:

Неравномерность АЧХ (от 40 Гц до 15 кГц), дБ:+0,19, -0,81Хорошо
Уровень шума, дБ (А):-75,9Средне
Динамический диапазон, дБ (А):76,8Средне
Гармонические искажения, %:0,032Хорошо
Интермодуляционные искажения + шум, %:0,058Хорошо
Взаимопроникновение каналов, дБ:-78,3Очень хорошо
Интермодуляции на 10 кГц, %:0,190Средне

Общая оценка: Хорошо (подробнее).

Фирменные технологии и особенности

  • Top-Hat Flash — возможность аварийного восстановления поврежденной прошивки BIOS, для чего применяется специальная микросхема флэш-ПЗУ (с резервной копией BIOS), «надеваемая» сверху на основную микросхему на плате;
  • Дополнительный вентилятор для охлаждения стабилизатора питания, выдувающий нагретый воздух из корпуса компьютера;
  • Размещение северного моста чипсета на дочерней плате, устанавливаемой в слот рекордной длины.

Настройки

С помощью перемычек и переключателейПеремычка для очистки CMOS
Из BIOS, основанного на версии Award WorkstationBIOS v6.00PGВозможность отключения специфических функций процессора+K8 Cool’n’Quiet
Настройки таймингов памяти+1T/2T Memory Timing, CAS Latency, Min RAS Active Time, RAS to CAS Delay, Row Precharge Time
Выбор частоты работы памяти+100, 133, 166, 200 (реально задается множитель относительно частоты HTT)
Настройка работы шины HT+частота (задается множитель ×1—×5) для шины от северного моста до процессора и отдельно — для обоих направлений передачи данных по шине от северного моста до южного, а также разрядность (8 или 16 бит для шины от северного моста до процессора и 4, 8 или 16 бит для шины от северного моста до южного)
Возможность задания частоты для периферийных шин-
Ручное распределение прерываний по слотам-
Изменение частоты FSB+200—400 МГц с шагом 0,5 МГц
Изменение коэффициента умножения процессора+от ×4, с половинным шагом
Изменение напряжения ядра процессора++0,025—0,375 В с шагом 0,025 В
Изменение напряжения памяти+2,55—3,11 В с шагом 0,08 В

Использовалась версия BIOS 1.0b от 19.12.05, как последняя из доступных на момент тестирования. Перечисленные возможности BIOS доступны в указанной прошивке, работоспособность нестандартных настроек не проверялась. Плата не может похвастаться избыточностью разгонных настроек (особенно на фоне конкурирующих моделей ASUS и MSI на данном чипсете), в остальном претензий нет, плата корректно определяла тайминги модулей памяти (по SPD), включая настройку 1T/2T.

Производительность

Конфигурация тестового стенда:

  • Процессор: AMD Athlon 64 4000+
  • Память: 2 модуля по 512 МБ Corsair XMS3200 TwinX (DDR400, 2-2-2-5)
  • Видеокарта: ATI Radeon X800 XT, 256 МБ DDR
  • Жесткий диск: Seagate Barracuda 7200.7 (SATA, 7200 об/мин)
  • БП: Chieftec GPS-400AA
  • ОС: Windows XP SP2

Для сравнения была взята плата ASUS A8N32-SLI Deluxe, как лидер в тестах производительности (читай — обычная модель без провалов) среди плат на чипсете nForce4 SLI X16, уже побывавших в нашей лаборатории.

ТестECS KN2 SLI ExtremeASUS A8N32-SLI Deluxe
Архивирование в 7-Zip, мин:сек7:317:32
Кодирование MPEG4 (XviD), мин:сек5:035:06
Unreal Tournament 2004 (Low@640×480), fps67,667,6
Unreal Tournament 2004 (Highest@1600×1200), fps61,761,5
Doom3 (Low@640×480), fps117,0116,9
Doom3 (Highest@1600×1200), fps58,858,5

Выводы очевидны: плата ECS KN2 SLI Extreme демонстрирует тот же уровень скорости, что и прочие модели — близкий к максимальному для данной конфигурации (процессор/память/видеокарта).

Выводы

Резюмируя, надо отметить, что решение инженеров ECS перенести один из мостов чипсета на дополнительную карту, с функциональной точки зрения, мало чем отличается (вернее — ничем не отличается) от традиционного варианта, когда обе микросхемы установлены на материнской плате. Существовали некоторые неясные опасения, что из-за усложненного пути распространения данных (составной конструкции) снизится скорость работы, однако они не подтвердились. С другой стороны, никакой выгоды покупателю такой вариант тоже не приносит, а загромождение корпуса лишней платой вряд ли можно приветствовать, так как та создает помехи привычной схеме вентиляции, да и вообще выглядит «не очень». Учитывая, что и разгонными настройками текущая версия BIOS этой платы не блещет, и грандиозными фирменными особенностями модель похвастаться не может, хотелось бы рассчитывать, что маркетологи ECS используют наиболее естественный в таком случае козырь для ее продвижения — назначат существенно более привлекательную цену по сравнению с величинами на ценниках у ближайших конкурентов. И, конечно же, в продолжение тенденции, мы к следующему году ждем от ECS материнской платы с процессорным сокетом, вынесенным на отдельную планку в 5-дюймовый отсек корпуса (для удобства апгрейда?). Никак не меньше!
