- Чипсет Intel 915P (применен северный мост i915P и южный ICH6R)
Интересная плата, не переоснащенная функционально (но за счет этого достаточно недорогая) и поддерживающая память прошлого поколения (DDR). Несомненно, со временем большинство плат под Socket 775 будут работать только с DDR2, но на текущий момент такое решение вполне оправдано как по цене, так и по производительности, если вы хотите воспользоваться преимуществами шины PCI Express.

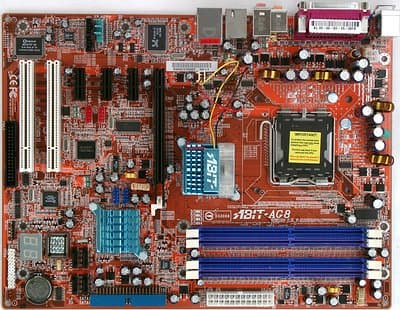

К разводке платы претензий, по большому счету, нет: правда, кабель к разъему FDD подключать не слишком удобно, но навряд ли многие из наших читателей до сих пор сохраняют потребность в этом действе. В остальном же — лишь аудиовходы традиционно располагаются перед слотами расширения, а потому кабели от них будут тянуться через весь корпус. Доступ к некоторым из имеющихся перемычек может быть затруднен при установке платы в корпус, краткое описание их функциональности на текстолите платы отсутствует. Выполненный на 2 семисегментных светодиодах «набортный» POST-контроллер детально информирует пользователя об этапах включения/выключения системы и возникающих при этом ошибках. В четырехканальном импульсном стабилизаторе напряжения питания процессора применены 7 конденсаторов по 2200 мкФ и 4 по 1200 мкФ. Также на плате находятся стабилизаторы напряжения шины PCIEx16 (включающий 4 конденсатора по 1000 мкФ) и памяти (4 по 1000 мкФ, усилен применением индуктивных элементов).
У этой топовой в своей линейке модели есть сестра-близняшка AG8-V, с южным мостом ICH6 (нет функции RAID) и без контроллера FireWire, а также без оптических звуковых выходов. Также ABIT предлагает вариант AG8-3rd Eye («третий глаз»), дополнительно комплектующийся многофункциональным управляющим дисплеем µGuru Clock. В итоге на текстолите AG8 отсутствуют разведенные, но не распаянные элементы — более функциональной модели в линейке нет. Размер платы — 305х230 мм (полноразмерный ATX, крепление к корпусу десятью винтами, все края платы жестко фиксированы). Для осуществления системного мониторинга используются возможности микросхемы Winbond W83L950D. Контролируются:
- напряжения процессора, памяти, VTT, северного моста, +3,3, +5, +12 В и +5 В Standby;
- частота вращения 5 вентиляторов;
- температуры процессора (встроенным датчиком процессора) и платы (тремя встроенными датчиками платы).
Порты, коннекторы и разъемы на поверхности платы
- Процессорный сокет (Socket 775, поддерживаются все существующие процессоры Pentium 4/Celeron D);
- 4 разъема под DDR SDRAM DIMM (до 4 ГБ DDR266/333/400 с поддержкой двухканального режима, включая несимметричные конфигурации (256+256/512 и т. п.); обратите внимание — модули по 128 МБ не поддерживаются!);
- Слот PCIEx16 (с защелкой);
- 3 слота PCIEx1;
- 2 слота PCI;
- Разъемы питания: EPS12V (24 контакта, можно подключать обычный 20-контактный коннектор, но при этом нельзя использовать мощные современные комплектующие, вроде топовых PCIE-видеокарт) и 4-контактный для 12 В;
- Разъем FDD;
- Разъем IDE (Parallel ATA) — «чипсетный»;
- 4 разъема SATA (Serial ATA) — все «чипсетные», с возможностью организации подключаемых дисков в 2 независимых массива RAID 0, 1 или Matrix RAID;
- 2 разъема для подключения планок по 2 дополнительных порта USB (2.0);
- 2 разъема для подключения планок на 2 дополнительных порта FireWire;
- Разъем для подключения выхода звукового сигнала с CD/DVD-привода;
- Разъем для подключения звукового сигнала AUX-In;
- Разъем для подключения планки с дополнительными звуковыми выходами;
- 5 разъемов для подключения вентиляторов (один из них 4-контактный (для процессорного кулера), все с возможностью контроля количества оборотов, к одному подключен вентилятор на радиаторе северного моста чипсета).

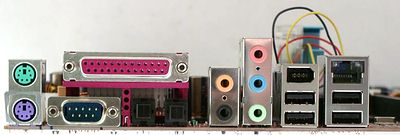

Задняя панель платы (слева направо, по блокам)
- Разъемы PS/2 для мыши и клавиатуры;
- 1 LPT, 1 COM-порт, разъемы S/PDIF-In/Out типа Toslink;
- 2 аудиоразъема (Center/Sub, Rear);
- 3 аудиоразъема (Mic-In, Line-In, Front);
- 2 порта USB и 1 FireWire;
- 2 порта USB и 1 RJ-45 (Gigabit Ethernet).
Комплект поставки
- Упаковка: стандартная коробка серии плат, в которых применена фирменная технология µGuru;
- Документация: руководство пользователя материнской платы и руководство по использованию функции µGuru на английском языке, краткое руководство по настройке и установке платы — на 20 языках, включая русский;
- Кабели: один ATA66/100/133 и шлейф для подключения дисковода — оба черного цвета с логотипом компании, 4 Serial ATA;
- Планка на заднюю панель компьютера с 2 портами USB и 2 FireWire;
- Заглушка на заднюю панель платы для вывода соответствующих разъемов;
- Компакт-диск с программным обеспечением:
- необходимые для работы платы драйверы;
- руководство пользователя материнской платы в формате Adobe Acrobat;
- Adobe Acrobat Reader;
- ABIT FlashMenu;
- ABIT µGuru;
- DirectX 9.0b.
Интегрированные контроллеры
- Звуковой, на базе AC'97-кодека Avance Logic ALC658, с возможностью подключения аудиосистем 5.1, разъемом для подключения фронтальных аудиовходов/выходов и разъемами S/PDIF-In/Out типа Toslink;
- Сетевой, на базе микросхемы Realtek RTL8110S-32, с поддержкой 10/100/1000 Мбит/с Base-T (Gigabit Ethernet);
- FireWire, на базе микросхемы Texas Instruments TSB43AB23, с поддержкой 3 портов.
Качество интегрированного звукового решения мы оценили в режиме 16 бит, 44 кГц при помощи тестовой программы RightMark Audio Analyzer 5.2 и звуковой карты Terratec DMX 6fire:
| Неравномерность АЧХ (от 40 Гц до 15 кГц), дБ: | +0.17, -0.13 | Очень хорошо |
| Уровень шума, дБ (А): | -87.7 | Хорошо |
| Динамический диапазон, дБ (А): | 87.6 | Хорошо |
| Нелин. искажения, %: | 0.0031 | Очень хорошо |
| Интермод. искажения, %: | 0.048 | Хорошо |
| Взаимопроникновение каналов, дБ: | -88.2 | Отлично |
Общая оценка: Очень хорошо (подробнее). ABIT решила ограничиться HDA-звуком только для топовых плат на новых чипсетах (например, AA8), но качество имеющегося шестиканального AC'97-звука очень и очень неплохое.
Фирменные технологии
- ABIT µGURU (тонкая настройка параметров системы, расширенные возможности разгона и мониторинга).
Настройки
| С помощью перемычек и переключателей | Перемычка для очистки CMOS | ||
| Набор перемычек для включения/выключения поддержки запуска системы с устройств USB | |||
| Перемычка для включения/выключения поддержки запуска системы с устройств PS/2 | |||
| Из BIOS, основанного на версии AwardBIOS 6.00PG от Phoenix | Настройки таймингов памяти | + | CAS Latency, Act. To Precharge Delay, RAS to CAS Delay, RAS Precharge Time |
| Выбор частоты работы памяти | + | Auto, DDR333, DDR400 (при FSB 800 МГц) | |
| Настройка работы шины PCI-E | + | ||
| Настройка работы шины PCI | - | ||
| Возможность изменения делителя частоты для шин PCI/PCI-E | + | PCI-E = Auto, 99—255 МГц с шагом 1 МГц; PCI = 33,33, 36,36, 40 МГц | |
| Ручное распределение прерываний по слотам | + | ||
| Изменение частоты FSB | + | 100—300 МГц с шагом 1 МГц | |
| Изменение коэффициента умножения процессора | + | x8—x50 | |
| Изменение напряжения ядра процессора | + | Auto, 1,3625—1,7125 В с шагом 0,025 В | |
| Изменение напряжения памяти | + | 2,5—3,2 В с шагом 0,05-1 В | |
| Изменение напряжения чипсета | + | 1,5—2,05 В с шагом 0,05 В | |
| Изменение напряжения шины PCI-E | - | ||
Использовалась версия BIOS 1.5, как последняя из доступных на время проведения тестирования. Перечисленные возможности BIOS доступны в указанной прошивке, работоспособность нестандартных настроек не проверялась.
Производительность
Мы уже обсуждали в статьях сайта сравнительную производительность решений под Socket 775 в зависимости от используемого платами типа памяти, чипсета и прочих факторов. Несомненно, мы еще будем возвращаться к этой теме, включив в анализ рассмотрение моделей под новый сокет, основанных на старых чипсетах Intel 800-й серии. Результаты приведенного ниже экспресс-тестирования ABIT AG8 призваны ответить на более простой вопрос: насколько эта плата быстра при прочих равных, для чего она сравнивается с моделями на i915 с DDR-памятью. Нельзя сказать, что мы получили однозначный ответ, но в сравнении с самой быстрой и самой медленной из протестированных на данный момент плат ABIT AG8 выглядит середняком, обходясь без явных провалов в скорости.
| Тест | Foxconn 915M07-G-8EKRS (i915G+2xDDR400) | ASUS P5GD1-VM (i915G+2xDDR400) | ABIT AG8 (i915P+2xDDR400) |
|---|---|---|---|
| Архивирование в 7-Zip, мин:сек | 7:27 | 7:22 | 7:30 |
| Кодирование MPEG4 (XviD), мин:сек | 14:01 | 14:03 | 14:39 |
| Обработка изображений в Photoshop, мин:сек | 8:25 | 8:23 | 8:34 |
| Return to Castle Wolfenstein (Fast@800x600x32), fps | 230 | 236 | 235 |
| Return to Castle Wolfenstein (High@1280x1024x32), fps | 171 | 178 | 172 |
