Обзор материнской платы Maxsun Terminator Z890-A на чипсете Intel Z890
Всю детальную информацию о семействах процессоров можно найти в нашем разделе по ним.
Как обычно, дальше изучаем серийно выпускаемые материнские платы для новой платформы Intel LGA1851, в частности на базе топового чипсета Intel Z890.
Не лишне будет напомнить таблицу сравнения 4х последних поколений системных чипсетов серии Z.
| Особенности | Z890 | Z790 | Z690 | Z590 |
|---|---|---|---|---|
| Совместимость с процессорами Intel | Core Ultra 2xx | Core 14/13/12 | Core 14/13/12 | Core 11/10 |
| Версия PCIe (процессор) | 4.0 & 5.0 | 4.0 & 5.0 | 4.0 & 5.0 | 3.0 (10 Gen) or 4.0 (11 Gen) |
| Количество линий PCIe (процессор) | 20 версии 5.0 & 4 версии 4.0 = 24 | 16 версии 5.0 & 4 версии 4.0 = 20 | 16 версии 5.0 & 4 версии 4.0 = 20 | 16 (10 Gen) or 20 (11 Gen) |
| Версия PCIe (чипсет) | 4.0 | 3.0 & 4.0 | 3.0 & 4.0 | 3.0 |
| Количество линий PCIe/SATA (чипсет) | 24 версии 4.0 & 8 SATA = 32 | 20 версии 4.0 & 8 версии 3.0 или 8 SATA = 28 | 12 версии 4.0 & 16 версии 3.0 или 8 SATA = 28 | 18 версии 3.0 или 6 SATA = 18 |
| Количество портов SATA 6.0 Gb/s до | 8 | 8 | 8 | 6 |
| Версия DMI | 4.0 | 4.0 | 4.0 | 3.0 |
| Количество линий DMI | x8 | x8 | x8 | x8 |
| Поколение ОЗУ | DDR5 | DDR4 & DDR5 | DDR4 & DDR5 | DDR4 |
| Количество каналов ОЗУ | 2 | 2 | 2 | 2 |
| Максимальное количество слотов ОЗУ | 4 | 4 | 4 | 4 |
| Максимальный объем ОЗУ | 256 ГБ | 256 ГБ DDR5/128 ГБ DDR4 | 256 ГБ DDR5/128 ГБ DDR4 | 128 ГБ |
| Порты USB4 (40Gbps)(процессор) до | 2 | - | - | - |
| Порты USB 3.2 Gen 2x2 (20Gbps) до | 5 | 5 | 4 | 3 |
| Порты USB 3.2 Gen 2x1 (10Gbps) до | 10 | 10 | 10 | 10 |
| Порты USB 3.2 Gen 1x1 (5Gbps) до | 10 | 10 | 10 | 10 |
| Порты USB 2.0 до | 14 | 14 | 14 | 14 |
| Встроенная поддержка Wi-Fi | Wi-Fi 7 | Wi-Fi 7 | Wi-Fi 6E | Wi-Fi 6 |
Напомню, что у Z890 – 24 линии PCIe 4.0 плюс максимально 8 линий SATA, то есть в сумме чипсет Z890 обладает по сути 32 линиями PCIe, однако 8 линий на порты SATA переконфигурировать под иное использование нельзя.
Процессоры Core Ultra обладают в сумме 24 линиями PCIe (из них 20 – версии 5.0, а 4 – версии 4.0), еще имеется и встроенный контроллер Thunderbolt 4, который по сути нам дает 2 порта USB4 (до 40 Гб/с каждый).

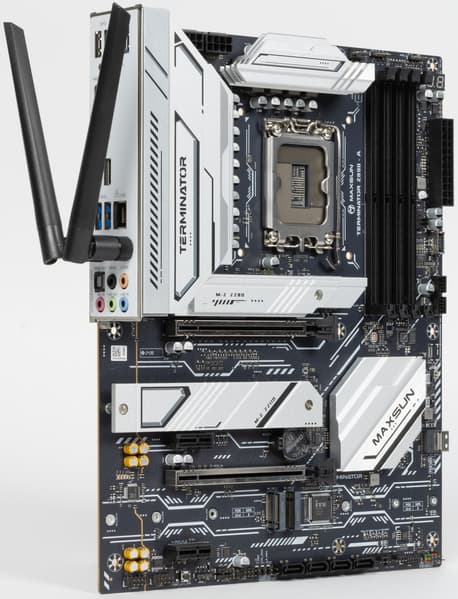

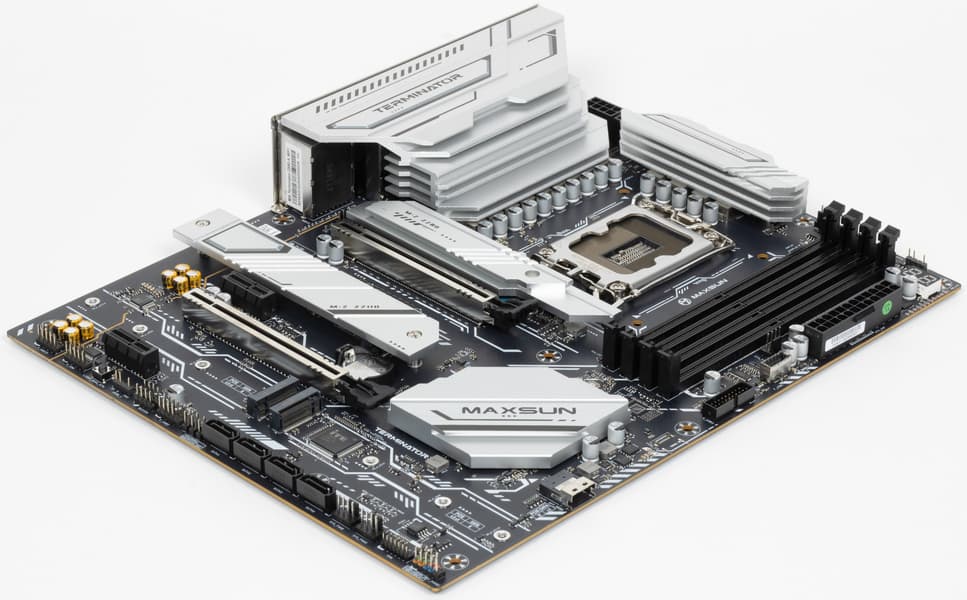

Сегодня у нас снова представитель китайской компании Maxsun, а материнской платой на чипсете Z890, попавшей к нам в лабораторию, стала Maxsun Terminator Z890-A. Эта матплата относится к среднебюджетной серии Terminator

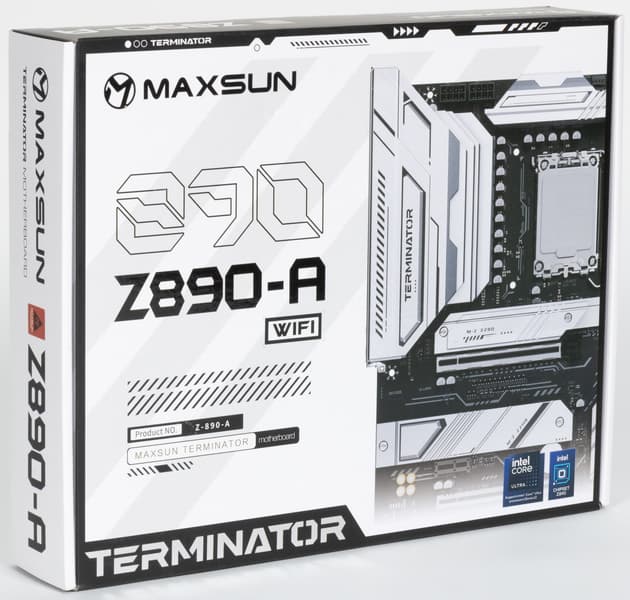

Maxsun Terminator Z890-A поставляется в стандартной коробке с черно-белым дизайном, символизирующим подобный раскрас самой матплаты (серебристые радиаторы и черного цвета текстолит). Комплект размещен под платой в отдельном отсеке.

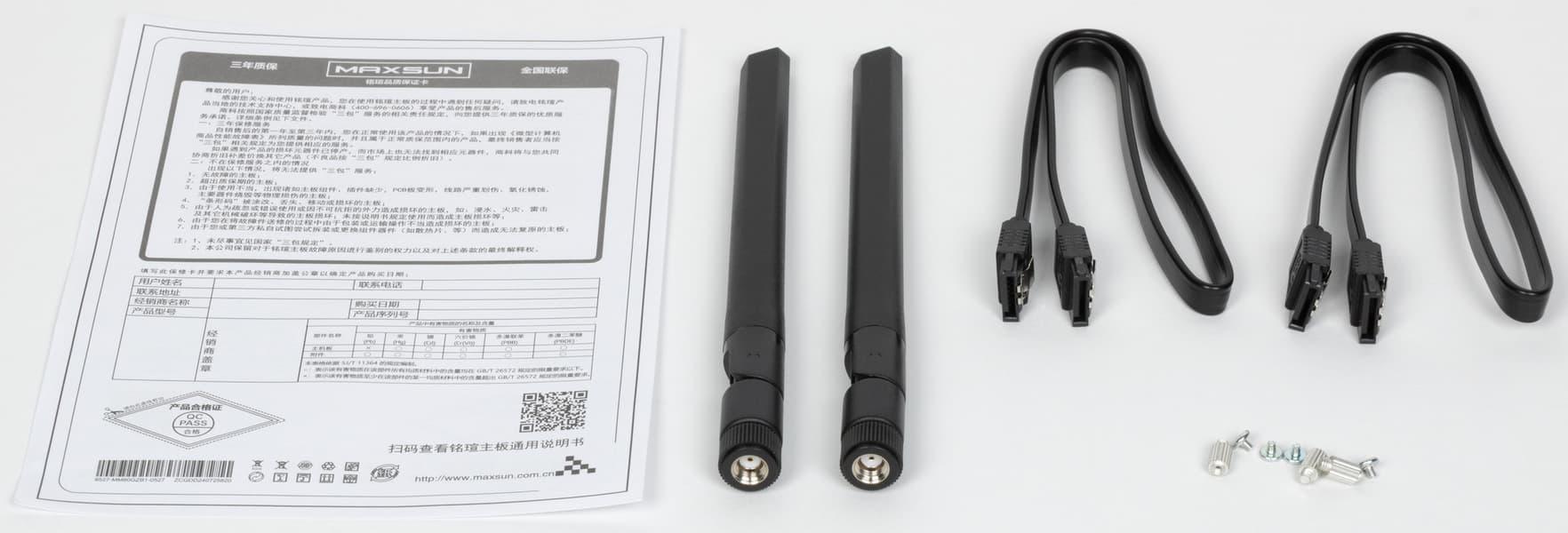

В комплект поставки входят: краткая карточка с QR-кодом для скачивания руководства пользователя, кабели SATA, пара антенн встроенного Wi-Fi-модуля, запасные стойки и винтики для слотов M.2.
ПО не поставляется, однако по-любому последние версии надо скачивать с вебсайта производителя).
«Заглушка» на заднюю панель с разъемами уже смонтирована на самой плате.

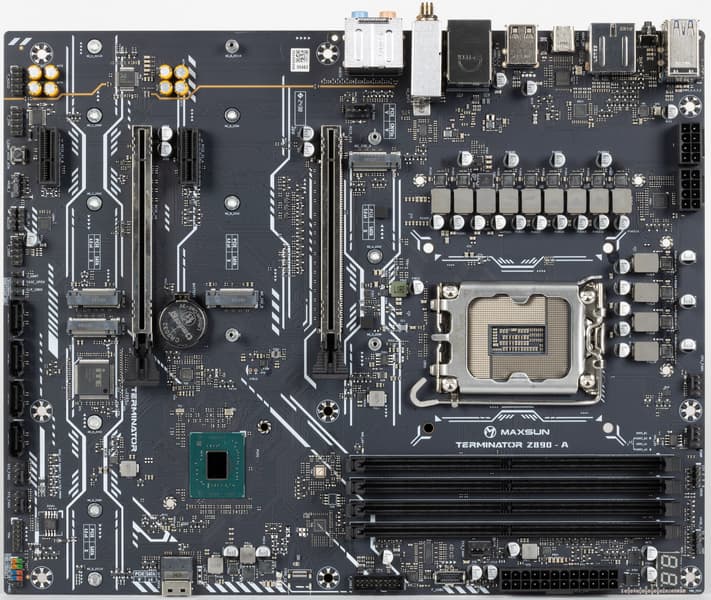

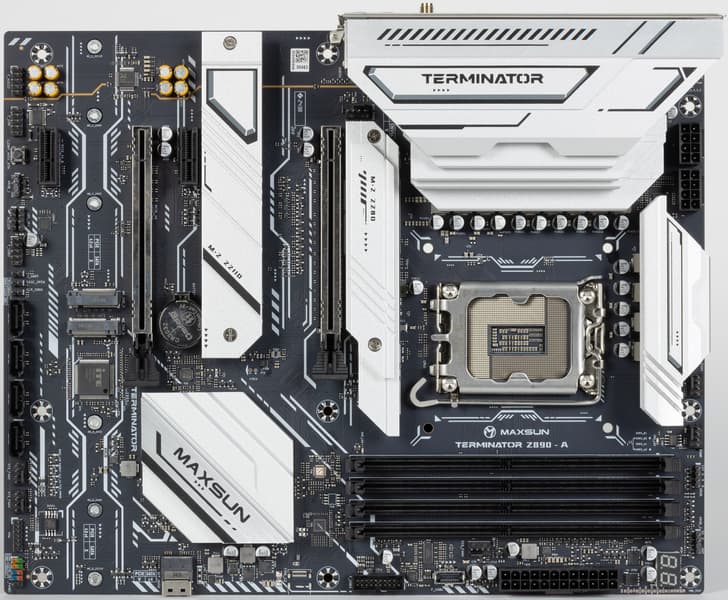

Форм-фактор
Форм-фактор ATX имеет размеры до 305×244 мм, а E-ATX — до 305×330 мм. Материнская плата Maxsun Terminator Z890-A имеет размеры 305×244 мм, поэтому выполнена в форм-факторе ATX, и на ней имеются 9 монтажных отверстий для установки в корпус.

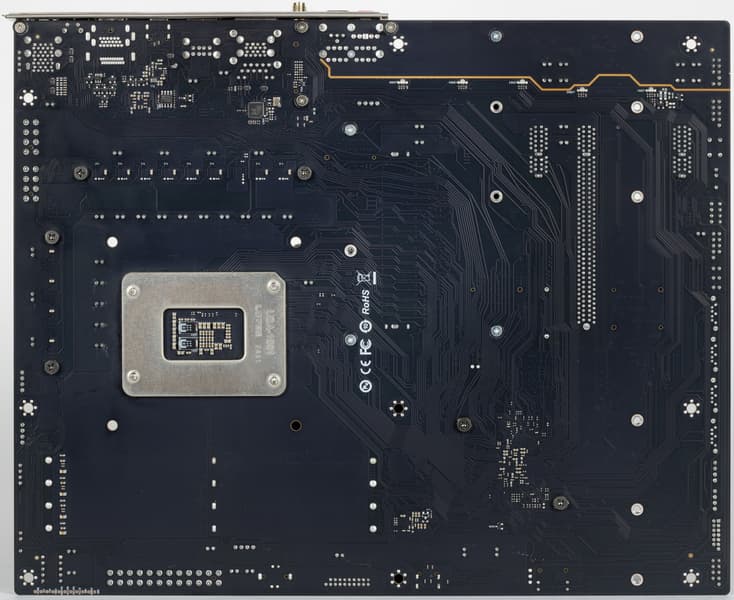

На оборотной стороне расположены традиционные некоторые электронные логические элементы, а также ряд контроллеров. Текстолит обработан неплохо: во всех точках пайки срезаны острые концы.
На тыльной стороне платы защитной пластины (бэкплейта) нет.
Технические характеристики
Традиционная таблица с перечнем функциональных особенностей.
| Поддерживаемые процессоры | Intel Core Ultra 2xx |
|---|---|
| Процессорный разъем | LGA 1851 |
| Чипсет | Intel Z890 |
| Память | 4 × DDR5, до 8600 МТ/с (XMP), до 256 ГБ, два канала (DIMM/CUDIMM) |
| Аудиоподсистема | 1 × Realtek ALC897 (7.1) |
| Сетевые контроллеры | 1 × Realtek RTL8125D Ethernet 2,5 Гбит/с 1 × Intel Dual Band Wireless AX201 (Wi-Fi6 802.11a/b/g/n/ac/ax (2,4/5 ГГц) + Bluetooth 5.2) |
| Слоты расширения | 1 × PCIe 5.0 x16 (режимы x16, x8+x8, x8+x4+x4) 2 × PCIe 4.0 x1 (режим x1) 1 × PCIe 4.0 x16 (режим x4) |
| Разъемы для накопителей | 4 × SATA 6 Гбит/с (Z890) 1 × M.2 (M.2_A, CPU, PCIe 5.0 x4 для устройств формата 2242/2280) 1 × M.2 (M.2_B, CPU, PCIe 4.0 x4 для устройств формата 2242/2280/22110) 1 × M.2 (M.2_C, Z890, PCIe 4.0 x4 для устройств формата 2242/2280/22110) 1 × M.2 (M.2_D, Z890, PCIe 4.0 x4 для устройств формата 2242/2280/22110) 1 × SlimSAS (SFF-8654 4i, Z890, PCIe 4.0 x4/4 SATA) |
| USB-порты | 2 × USB 2.0: 1 внутренний разъем на 2 порта (Z890) 2 × USB 2.0: 2 порта Type-A (черные) (Z890) 2 × USB 3.2 Gen1: 1 внутренний разъем на 2 порта (Z890) 4 × USB 3.2 Gen1: 4 порта Type-A (синие) (Z890) 2 × USB 3.2 Gen2: 2 порта Type-A (синие) (Z890) 1 × USB 3.2 Gen2x2: внутренний разъем Type-C (Z890) 1 × USB4: 1 порт Type-C (CPU, Thunderbolt4) |
| Разъемы на задней панели | 1 × USB4 (Type-C) 2 × USB 2.0 (Type-A) 2 × USB 3.2 Gen2 (Type-A) 4 × USB 3.2 Gen1 (Type-A) 1 × RJ-45 5 аудиоразъемов типа миниджек 1 × S/PDIF (оптический, выход) 1 × HDMI (выход) 2 антенных разъема 1 × DP (выход) кнопка сброса CMOS |
| Прочие внутренние элементы | 24-контактный разъем питания ATX 2 8-контактный разъем питания EPS12V 1 слот M.2 (E-key), занят адаптером беспроводных сетей 1 разъем для подключения порта USB 3.2 Gen2x2 Type-C 1 разъем для подключения 2 портов USB 3.2 Gen1 1 разъем для подключения 2 портов USB 2.0 6 разъемов для подключения 4-контактных вентиляторов и помп ЖСО 2 разъема для подключения адресуемой ARGB-ленты 1 разъем для подключения неадресуемой RGB-ленты 1 разъем аудио для передней панели корпуса 1 кнопка отключения подсветки 1 переключатель сброса CMOS 1 разъем COM порта 1 разъем для подключения систем безопасности TPM 2 разъема для подключения управления с передней панели корпуса |
| Форм-фактор | ATX (305×244 мм) |
| Ориентировочная стоимость | около 20 тысяч рублей на момент публикации обзора |
Основная функциональность: чипсет, процессор, память
Схема работы связки чипсет+процессор.
Формально имеется поддержка памяти DDR5 до 6400 МТ/с, однако всем хорошо известно, и производители материнских плат это активно рекламируют: через XMP-профили сейчас можно использовать пропускную способность до 8000 и выше МТ/с. В частности данная плата поддерживает ПСП до 8600 МТ/с.
Все процессоры Core Ultra 2xx поддерживают:
- 2 порта USB4 (Thunderbolt 4),
- 20 линий ввода-вывода PCIe 5.0, которые могут конфигурироваться:
- 16 линий + 4 линии (слот PCIe x16 + слот M.2);
- 8 линий + 8 линий + 4 линии (2 слота PCIe x16 в режиме x8 + слот M.2);
- 8 линий + 4 линии + 4 линии + 4 линии (слот PCIe x16 в режиме x8 + 3 слота M.2);
- 4 линии ввода-вывода PCIe 4.0: могут конфигурироваться производителями материнских плат на выбор.
При этом взаимодействие с Z890 идет по особому каналу Digital Media Interface 4.0 (DMI 4.0 x8). Serial Peripheral Interface (SPI) используется для взаимодействия с системой UEFI/BIOS, а шина Low Pin Count (LPC) — для связи с устройствами ввода/вывода, не требующими высокой пропускной способности (контроллерами вентиляторов, TPM, старой периферии). HDA более не используется, связь с аудиокодеками идет с помощью линий USB 2.0.

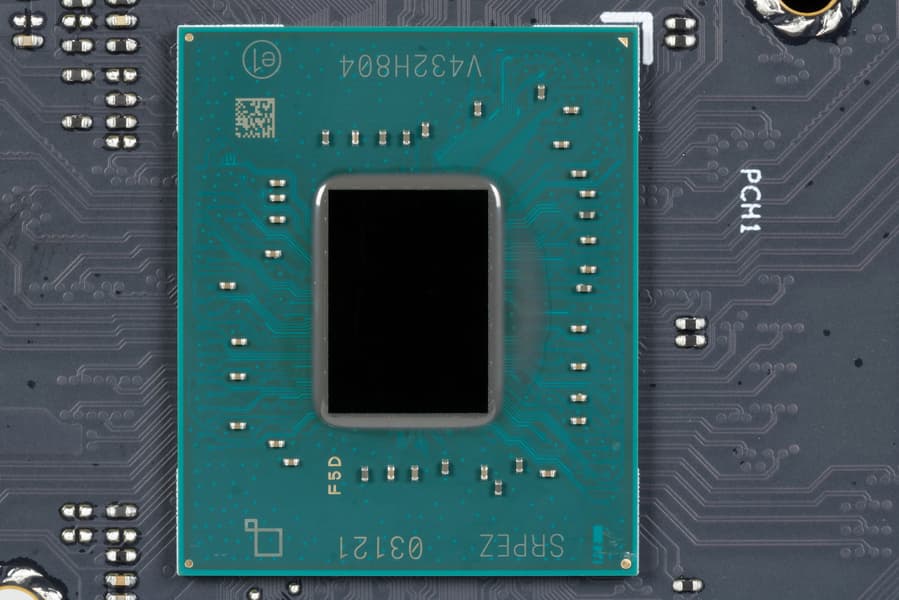

В свою очередь чипсет Z890 поддерживает в сумме 42 линии ввода/вывода, которые распределяться могут так:
- до 10 портов USB 3.2 Gen1/2 (из которых до 5 портов USB 3.2 Gen2х2), до 14 портов USB 2.0 (из них линии используются в том числе и для поддержки 3.2 портов, а каждый порт USB 3.2 Gen2х2 требует поддержки со стороны двух USB 3.2 Gen2);
- до 8 портов SATA 6Гбит/с;
- до 24 линий PCIe 4.0.
Выше жирным шрифтом выделены HSIO (High Speed Input-Output) – высокоскоростные линии ввода-вывода, их в сумме (процессор+чипсет) – 60.

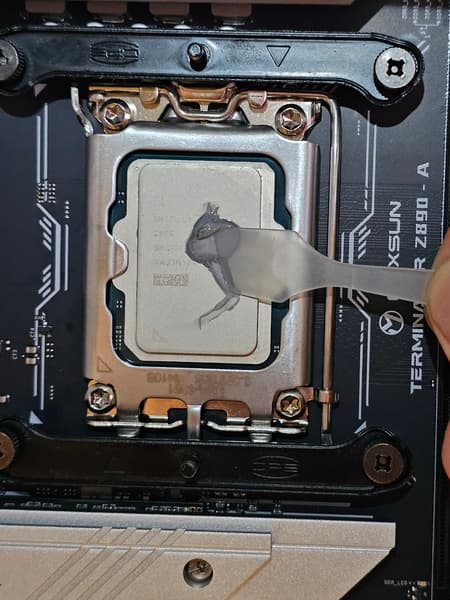

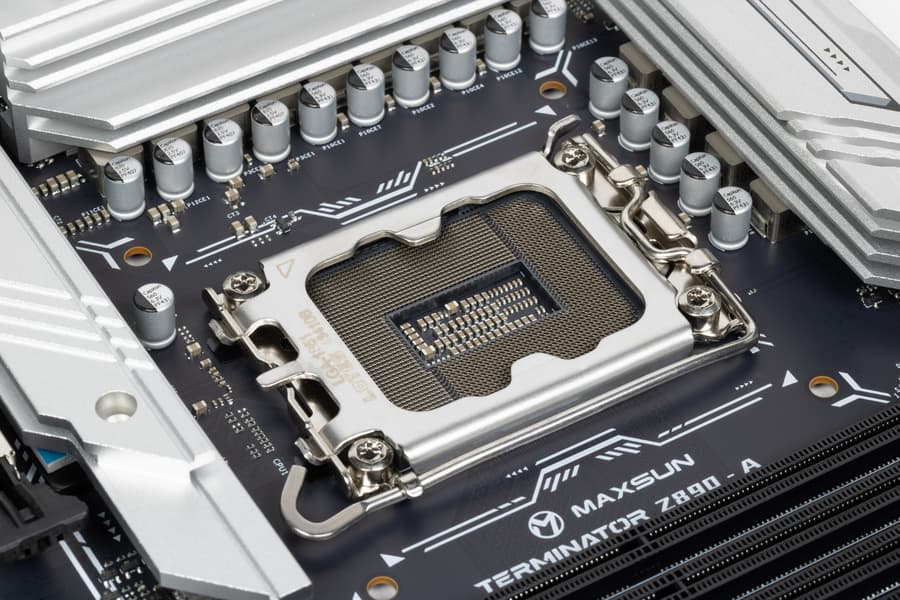

Maxsun Terminator Z890-A поддерживает процессоры Intel Core Ultra 2xx, выполненные под разъем (сокет) LGA1851.

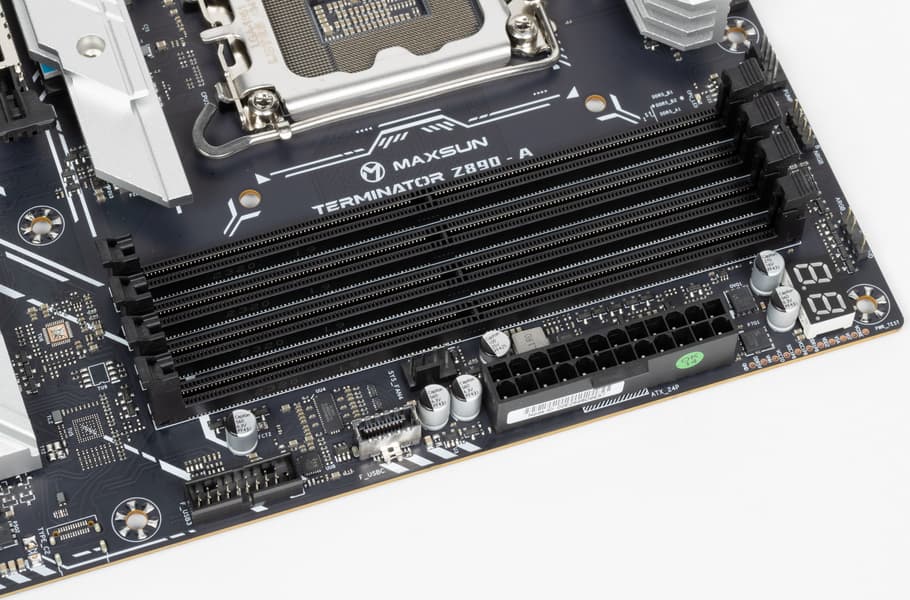

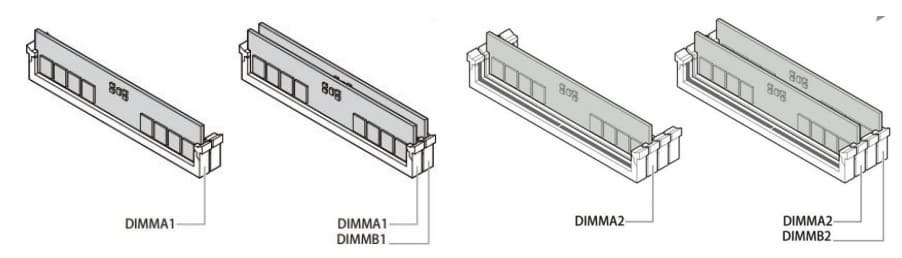

Для установки модулей памяти на плате Maxsun имеется четыре DIMM-слота (для работы памяти в Dual Channel в случае использования всего 2 модулей их следует устанавливать в А2 и B2.
Плата поддерживает небуферизованную память DDR5 (non-EСС), а максимальный объем памяти составляет 256 ГБ. Могут использоваться модули CUDIMM.
Слоты DIMM не имеют металлической окантовки.
Периферийная функциональность: PCIe, SATA, разные дополнительные устройства
Выше мы изучили потенциальные возможности тандема Z890+Core, а теперь посмотрим, что из этого и как реализовано в данной материнской плате.
Кроме USB-портов, к которым мы подойдем позже, чипсет Z890 обладает 24 PCIe линиями PCIe 4.0 и 8 SATA портами. Считаем, сколько линий Z890 уходит на поддержку (связь) с тем или иным элементом:
- Слот PCIe x16_2 (4 линии PCIe 4.0);
- Слот PCIe x1_1 (1 линия PCIe 4.0);
- Слот PCIe x1_2 (1 линия PCIe 4.0);
- Слот M.2 (M.2_C) (4 линии PCIe 4.0);
- Слот M.2 (M.2_D) (4 линии PCIe 4.0);
- Terminus FE1.1s (хаб на дополнительные 4 USB 2.0 для обеспечения контроллеров) (1 линия PCIe 4.0);
- Realtek RTL8125D (Ethernet 2,5Gb/s) (1 линия PCIe 4.0);
- Intel AX201 WIFI6/BT (Wireless) (1 линия PCIe 4.0);
- SlimSAS (4 линии PCIe 4.0);
- 4 слота SATA 1/2/3/4
21 линия PCIe оказалась занятой, плюс 4 порта SATA. 1 линия USB 2.0 расходуется на связь с Realtek RTL897, плюс один USB 2.0 расходуется на поддержку BT, а также контроллеры подсветки и другие для своих нужд используют сигнальные линии USB 2.0. Детально об этом ниже в разделе USB-портов.
Теперь посмотрим выше на то, как работают процессоры в данной конфигурации. У CPU Core Ultra 2xx всего 24 линии PCIe, из них 4 линии версии PCIe 5.0 отведены на порт М.2 (M.2_A), 4 линии версии PCIe 4.0 отведены на порт М.2 (M.2_B) . Оставшиеся 16 линий PCIe 5.0 идут на слот PCIe x16_1.
Теперь в целом про слоты PCIe.

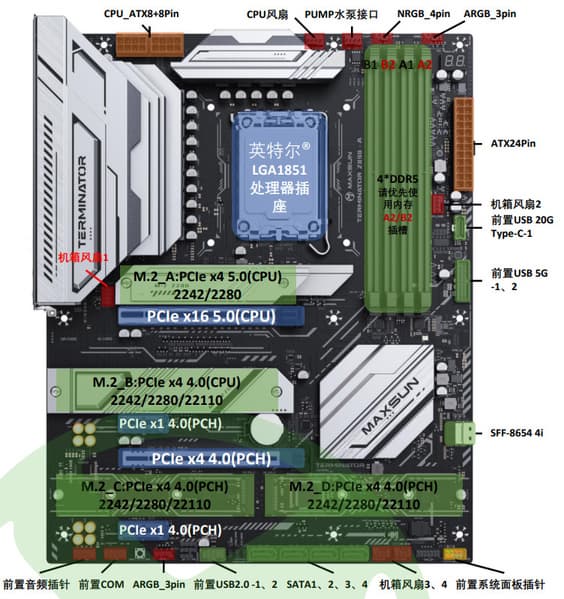

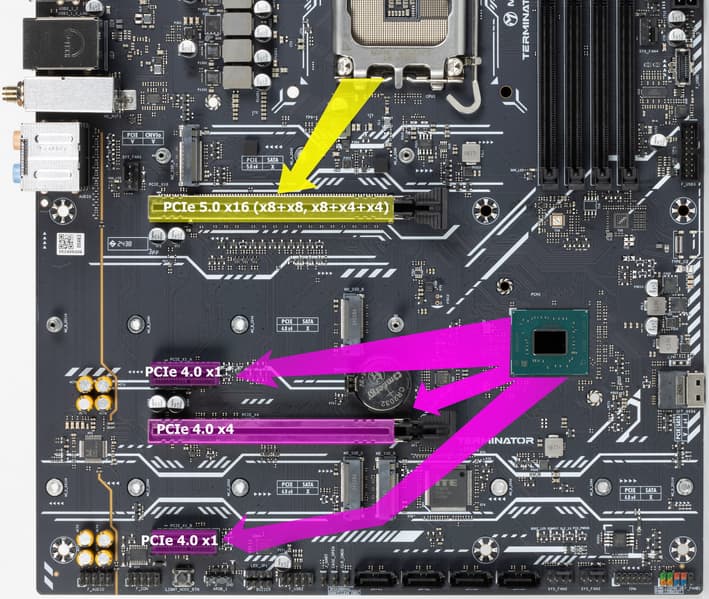

Всего на плате есть 4 слота: один слот PCIe x16_1 (для видеокарт или других устройств), второй также «длинный» PCIe x16_2, но фактически имеющий 4 линии PCIe 4.0 и два слота PCIe x1 (4.0).
Как видим, перераспределений линий PCIe у этой материнки нет, поэтому и мультиплексоров нет.
Первый PCIe x16_1 подключен к процессору, остальные три слота подключены к Z890.

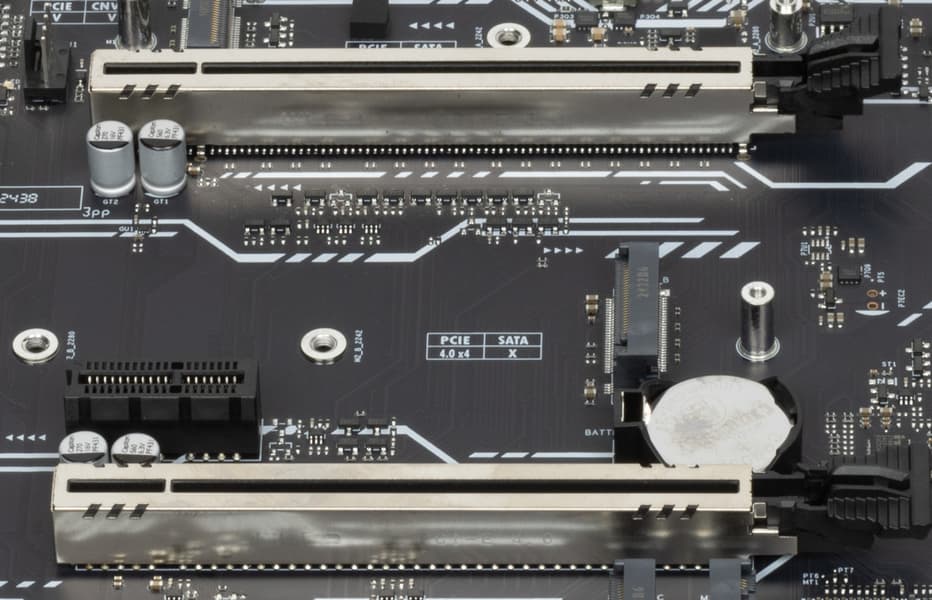

Два слота PCIe x16_1/2 имеют металлическое армирование: защиту из нержавеющей стали. Все это увеличивает надежность. Кроме того, такая защита предохраняет слоты от электромагнитных помех.
Матплата позволяет смонтировать СО любого размера.
На очереди — накопители.

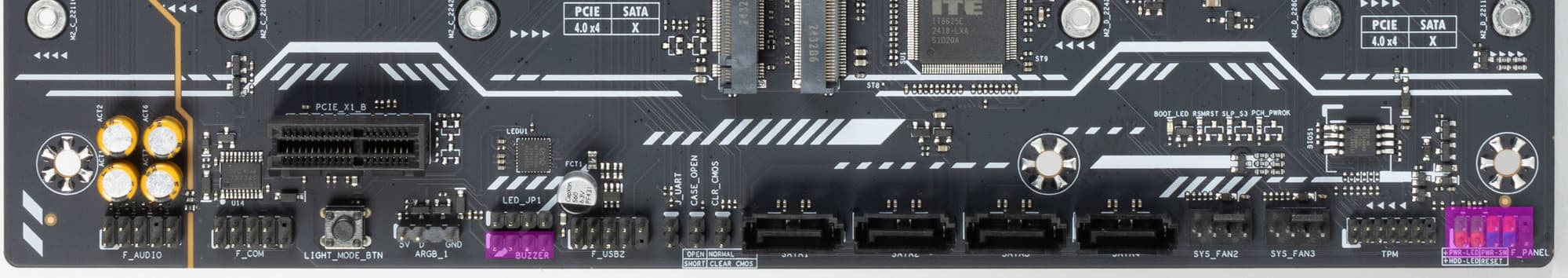

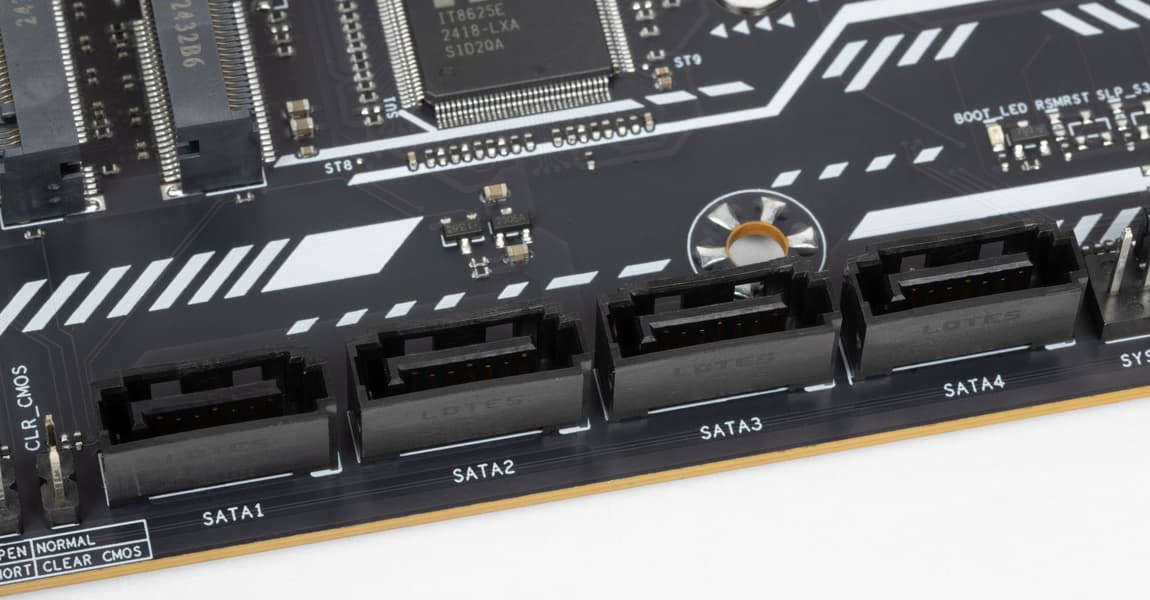

Всего у платы 4 разъема Serial ATA 6 Гбит/с +4 слота для накопителей в форм-факторе M.2, а также универсальный разъем SlimSAS.

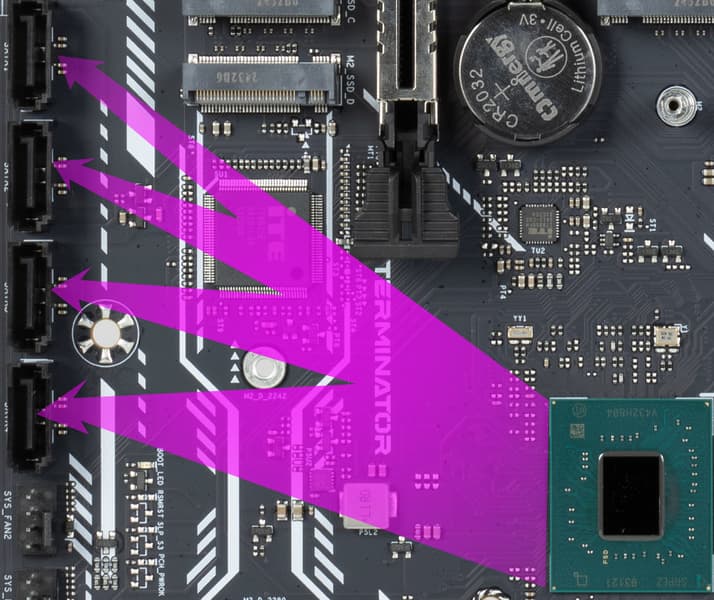

4 порта SATA 1,2,3,4 реализованы через чипсет Z890 и поддерживают создание RAID. Они размещены на нижней стороне платы в один ряд и имеют вертикальную ориентацию.

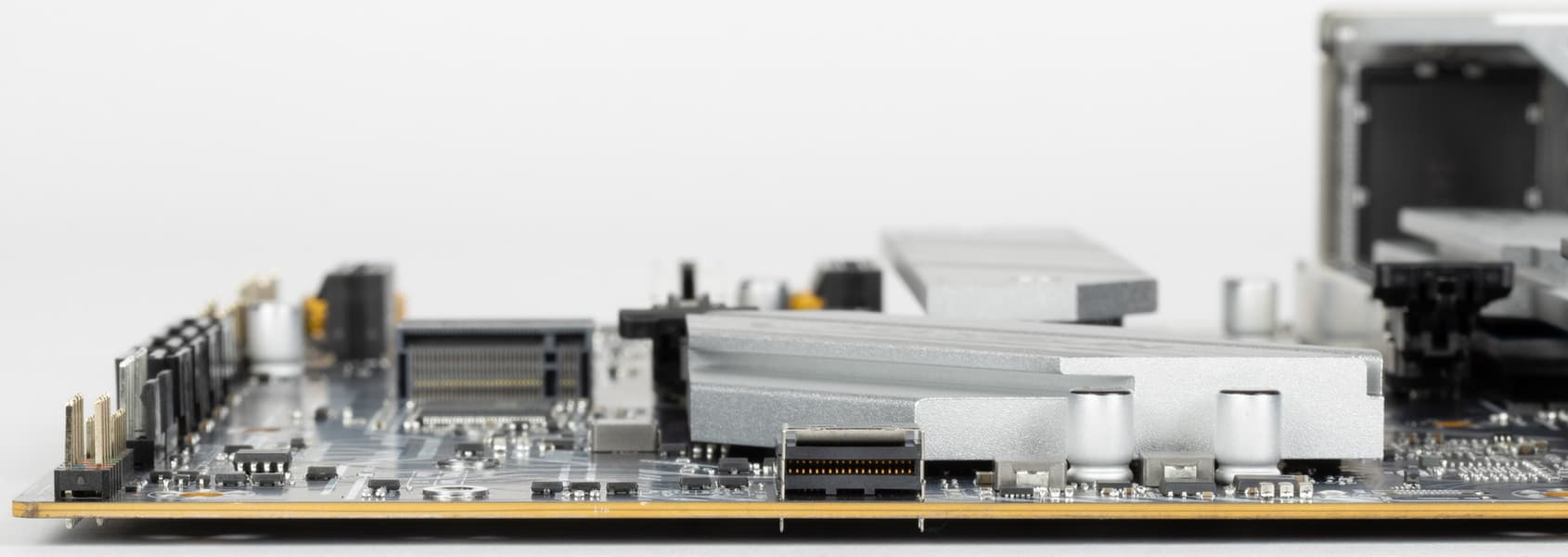

На плате имеется относительно новый, но редко встречающийся порт SlimSAS – это сверхскоростное соединение, обычно применяемое в серверах и устройствах хранения данных. SAS – последовательный единый интерфейс (Serial Attached SCSI) для подключения разных устройств хранения данных. SlimSAS – это мини-версия данного порта. В данном случае SlimSAS поддерживает подключение еще одного NVMe накопителя PCIe 4.0 x4, либо 4х портов SATA. Интерфейсные кабели для таких целей приобретаются отдельно.

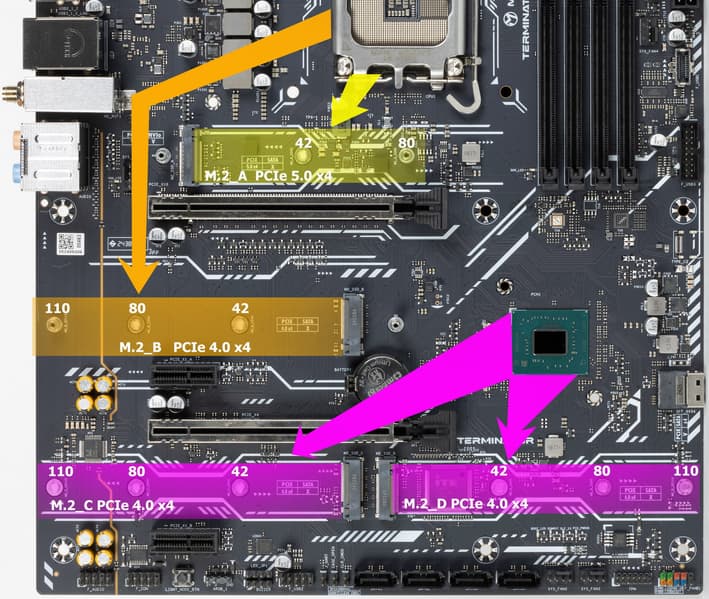

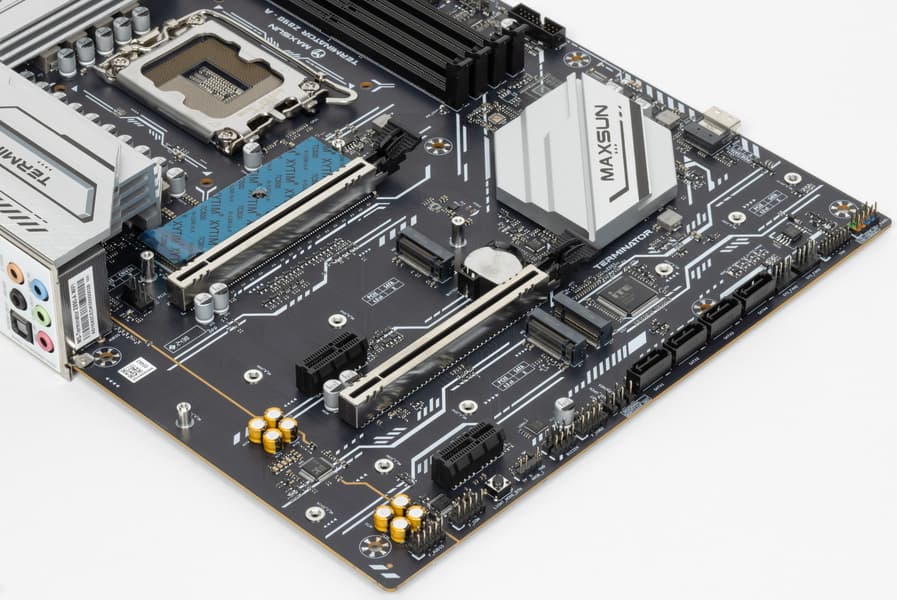

Материнская плата имеет 4 слота форм-фактора М.2.
Третий и четвертый слоты M.2 (M.2_C, M.2_D) получают данные от чипсета Z890, а первые два — от CPU, при этом M.2_A получает PCIe 5.0, а M.2_B получает от процессора PCIe 4.0.
Все слоты M.2 работают с модулями только с PCIe интерфейсом.
Все слоты M.2 поддерживают модули с размерами 2242/2280. А слоты M.2_B/C/D поддерживают еще и 22110. На всех M.2 можно организовать RAID.
Не все M.2 слоты имеют радиаторы. Только слоты M.2_A и M.2_B обладают своими отдельными радиаторами, когда как остальные 2 слота M.2 – без охлаждения.
Периферийная функциональность: USB-порты, сетевые интерфейсы, ввод-вывод

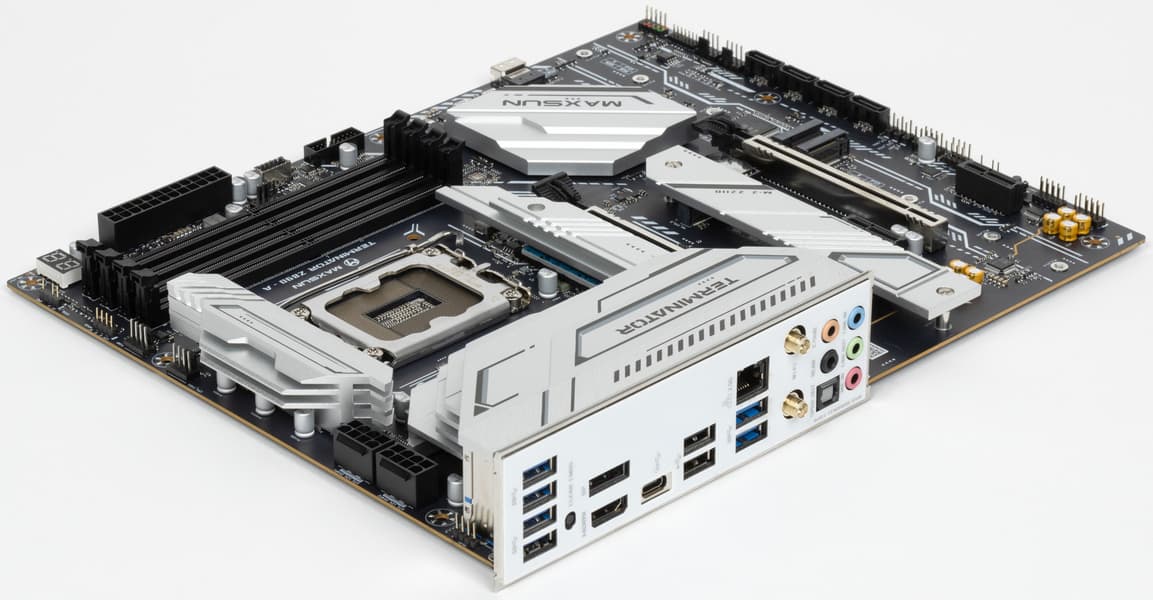

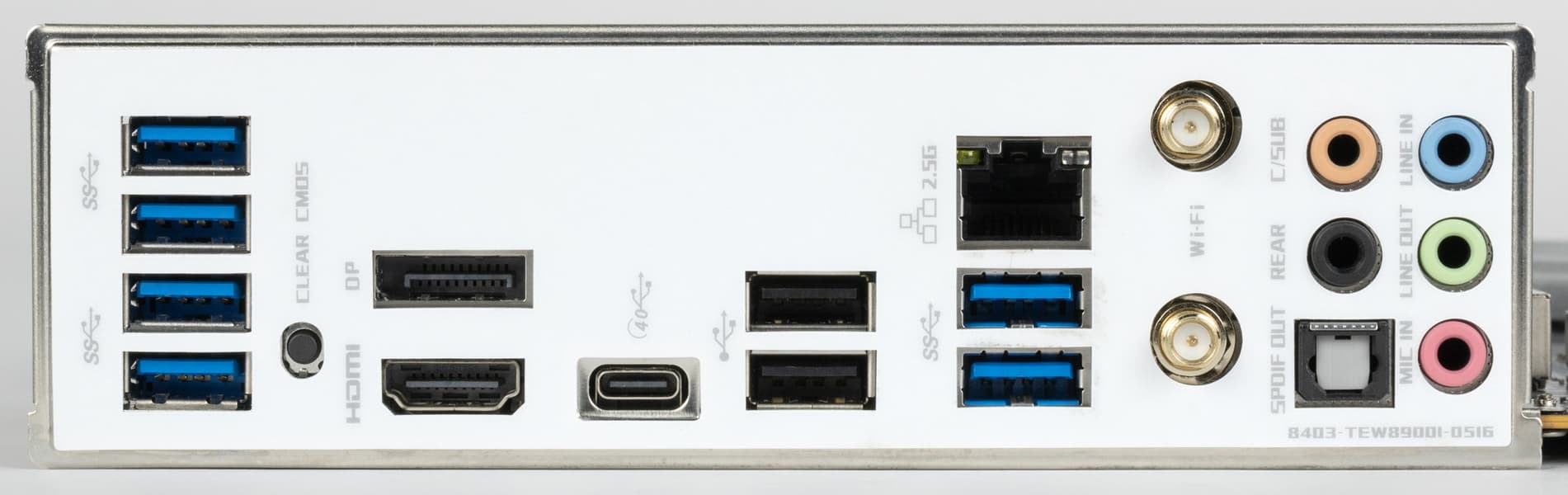

Теперь на очереди USB-порты и прочие вводы-выводы. И начнем с задней панели, куда выведены большинство из них.
Повторим: чипсет Z890 способен реализовать не более 14 портов USB, из которых может быть до 10 портов USB 3.2 Gen1, до 10 портов USB 3.2 Gen2, до 5 портов USB 3.2 Gen2x2, и/или до 14 портов USB 2.0.
Также мы помним и про 24 линии PCIe 4.0, которые идут на поддержку накопителей, сетевых и иных контроллеров (я выше уже показал на что и как расходуются 21 линия PCIe 4.0 + 4 порта SATA).
И что мы имеем? Всего на материнской плате — 14 портов USB:
- 1 порта USB4: реализован через Thunderbolt 4, встроенный в CPU и представлен портом Type-C на задней панели;
- 1 порт USB 3.2 Gen2x2: реализован с помощью Z890 и представлен одним внутренним портом Type-C (для подключения к соответствующему разъему на передней панели корпуса);
- 2 порта USB 3.2 Gen2: все реализованы через Z890 представлены на задней панели 2 портами Type-A (синего цвета);

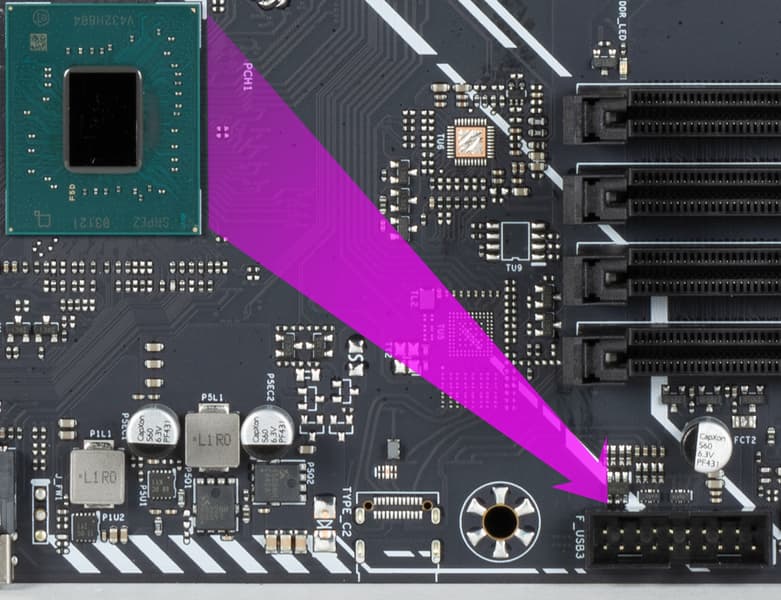

- 6 портов USB 3.2 Gen1: все реализованы через Z890 и два представлены внутренним разъемом на материнской плате на 2 порта; еще четыре представлены на задней панели портами Type-A (синего цвета);

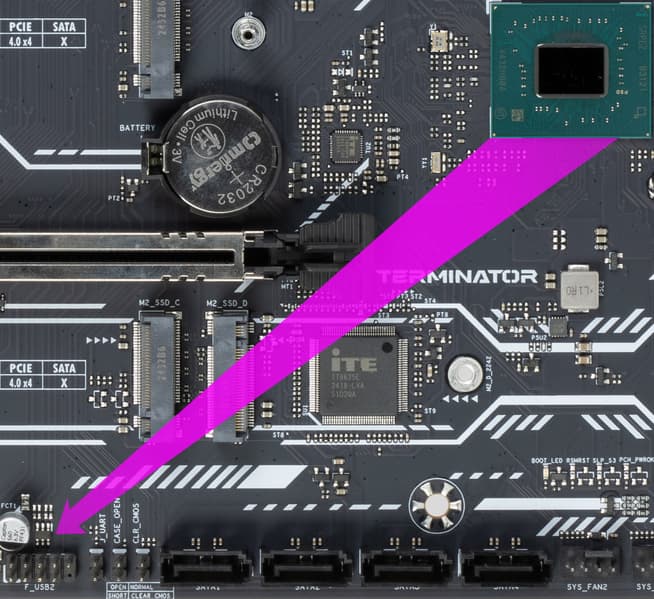

- 4 порта USB 2.0/1.1: все реализованы через Z890 и представлены: два – внутренним разъемом на 2 порта; еще два – на задней панели 2 портами Type-A (черного цвета);

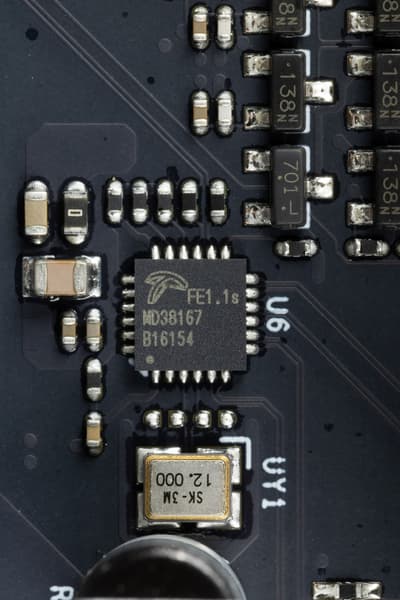

В помощь Z890 для получения дополнительных линий USB 2.0 задействован сторонний хаб Terminus FE1.1s.
Что мы имеет? Z890 на дополнительные контроллеры линий USB 2.0 не расходует.
А вот от Terminus FE1.1s используют USB 2.0 линии 4 контроллера:
- Bluetooth (Intel AX201) (1 линия USB 2.0);

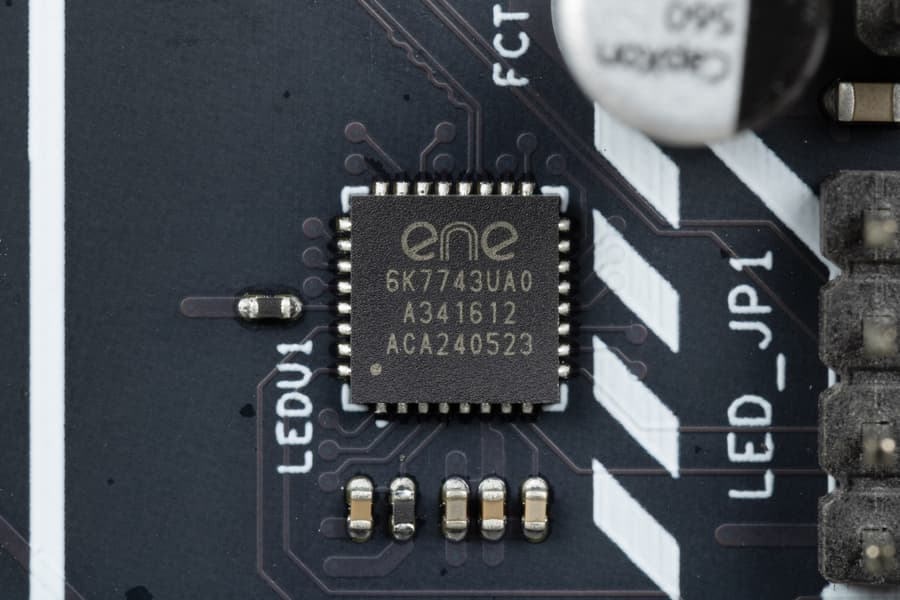

- ENE 6K7742 (управление подсветкой) (1 линия USB 2.0);
- Realtek RTL897 (аудиокодек)(1 линия USB 2.0);
- Усилитель TB4 (1 линия USB 2.0);
Сам же данный контроллер использует 1 линию PCIe 4.0 от Z890.
Итак, через чипсет Z890 реализовано высокоскоростных портов USB:
- + 2 USB 3.2 Gen2 на обеспечение порта USB 3.2 Gen2x2
- + 2 выделенных USB 3.2 Gen2
- + 6 выделенных USB 3.2 Gen1
= 10 высокоскоростных портов. Не забываем, что каждый высокоскоростной порт USB обеспечен портом USB 2.0, то есть уже 10 портов USB 2.0 также занято. Плюс 4 выделенных порта USB 2.0. Всего 14 USB 2.0 портов реализовано.
Ну и 25 линии PCIe, выделенных на поддержку иной периферии (21 HSIO + 4 порта SATA).
Итого у Z890 в данном случае реализован 31 высокоскоростной порт из 34.

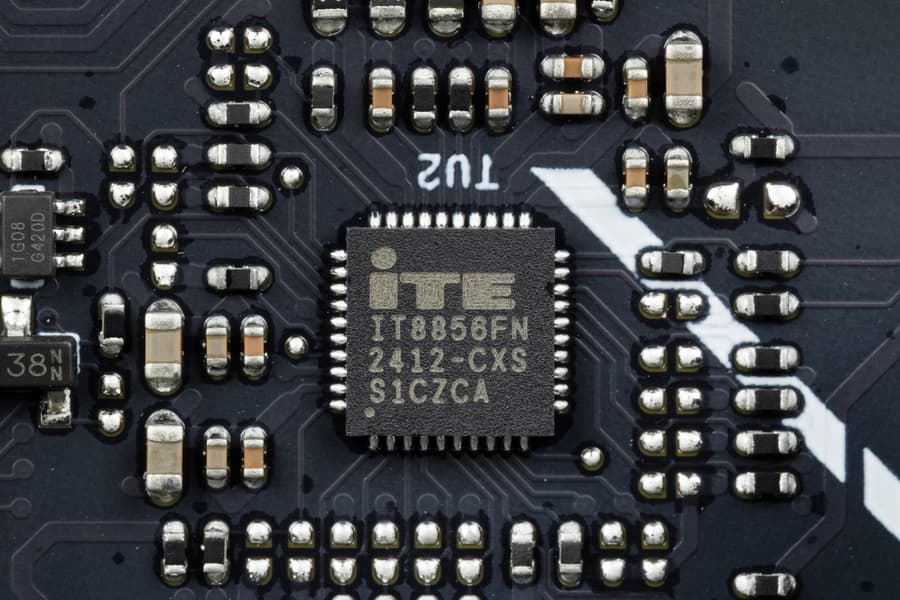

USB порт 3.2 Gen2x2 в виде внутреннего Type-C позволяет выдавать вольтаж, способный обеспечить быструю зарядку мобильных гаджетов

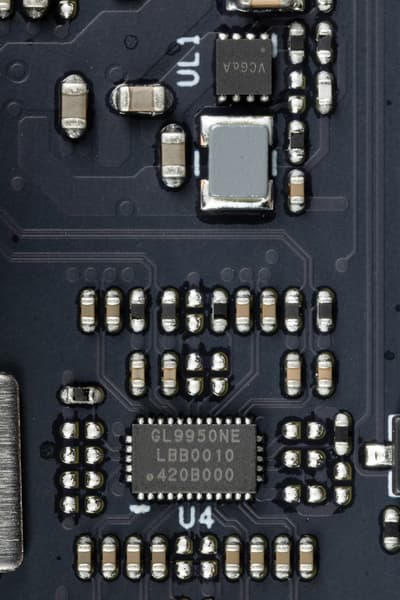

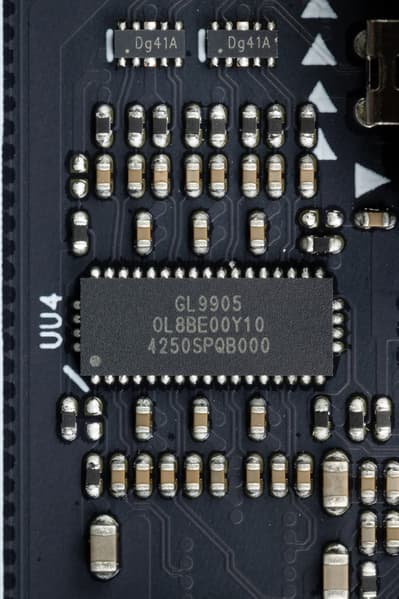

Также и порты USB 3.2 Gen2 на задней панели оснащен ре-драйверами для обеспечения зарядки тех же гаджетов.
Следует обратить особое внимание на поддержку USB4, которая на платформе Intel LGA1851 реализована через Thunderbolt 4, аппаратно встроенный в CPU. В данном случае реализован только 1 порт USB4.

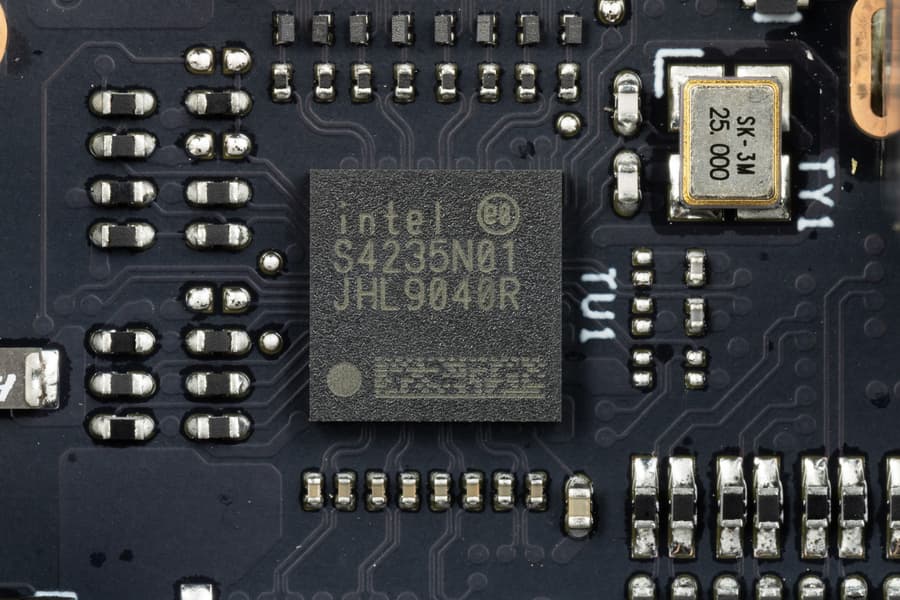

Для устойчивой скоростной передачи по протоколам USB4/TB4 на матплате имеется усилитель (ре-драйвер) от той же компании Intel.
Теперь о сетевых делах.

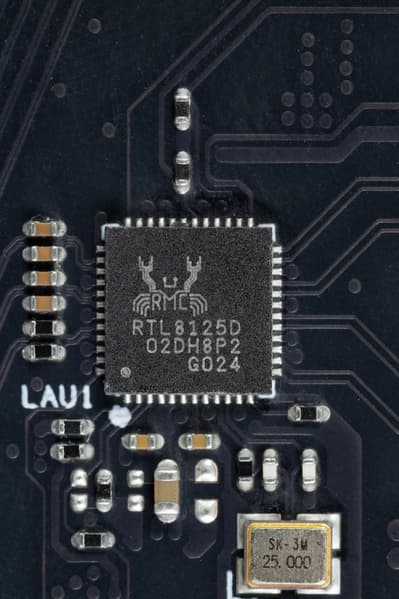

Материнская плата оснащена средствами связи хорошо. Имеется скоростной Ethernet-контроллер Realtek RTL8125D, способный работать по стандарту 2,5 Гбит/с.

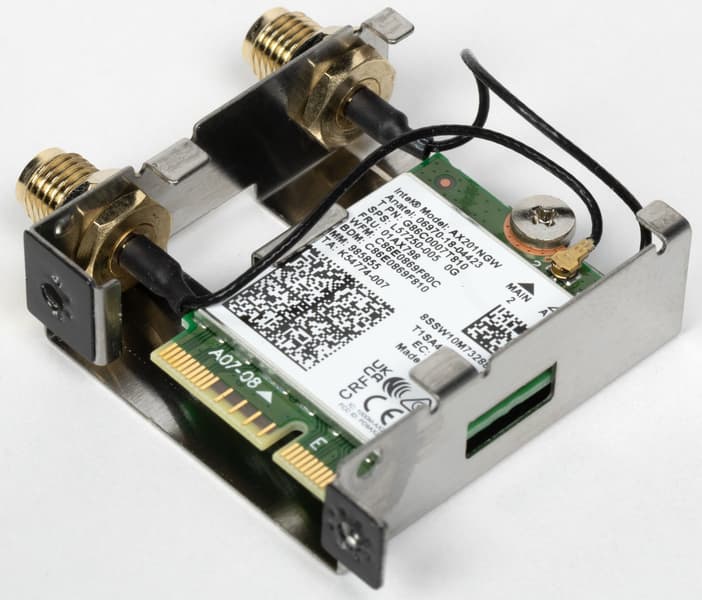

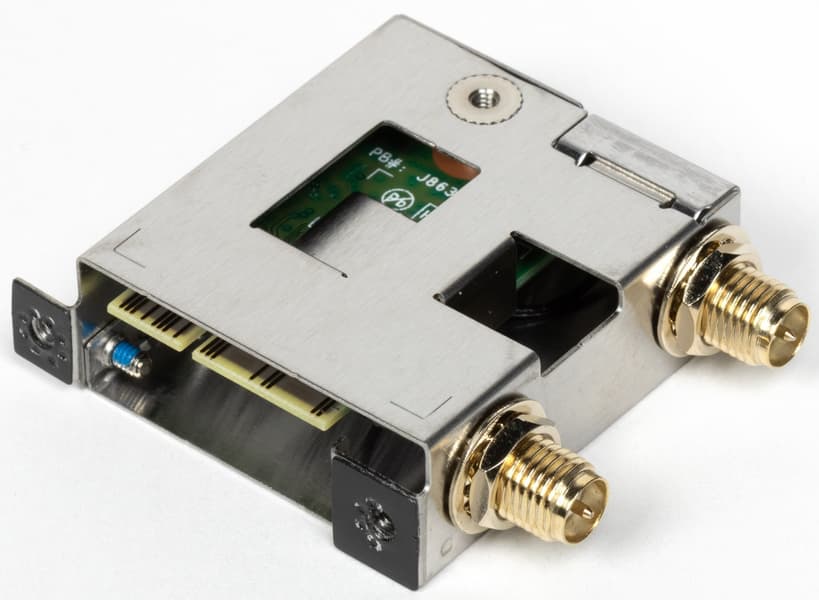

Имеется и комплексный беспроводной адаптер на контроллере Intel AX201, через который реализованы Wi-Fi 6 (802.11a/b/g/n/ac/ax, 2,4/5 ГГц) и Bluetooth 5.2. Он установлен в слот M.2 (E-key), и его разъемы для выносных антенн выведены на заднюю панель.

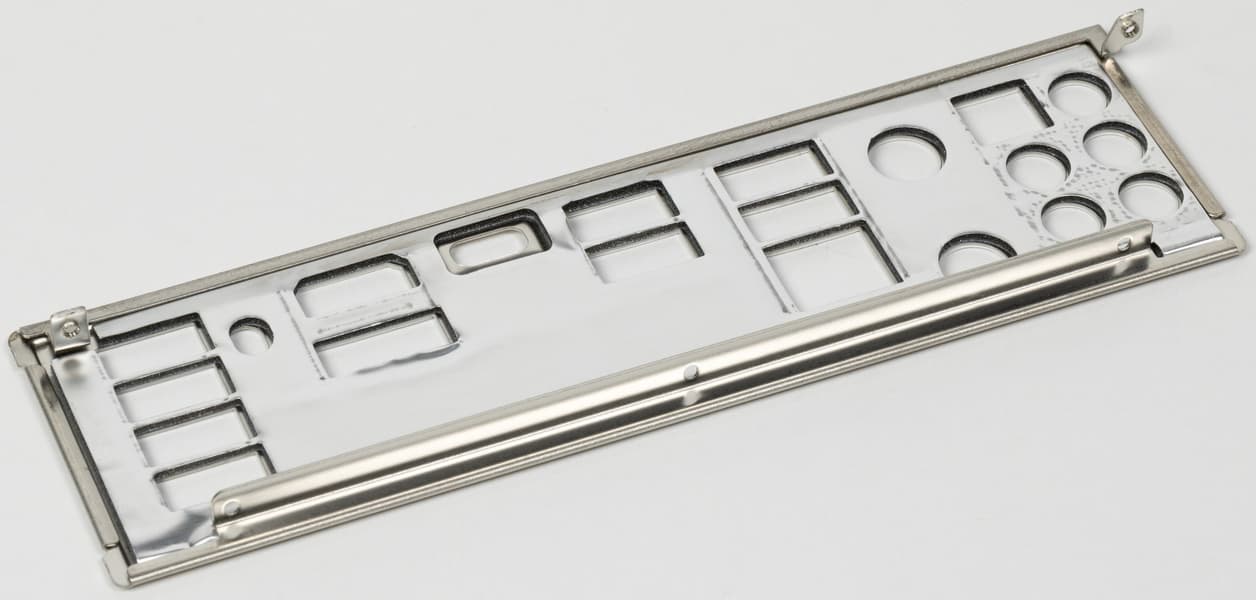

Заглушка, традиционно надеваемая на заднюю панель, в данном случае уже надета, и изнутри экранирована для снижения электромагнитных помех.

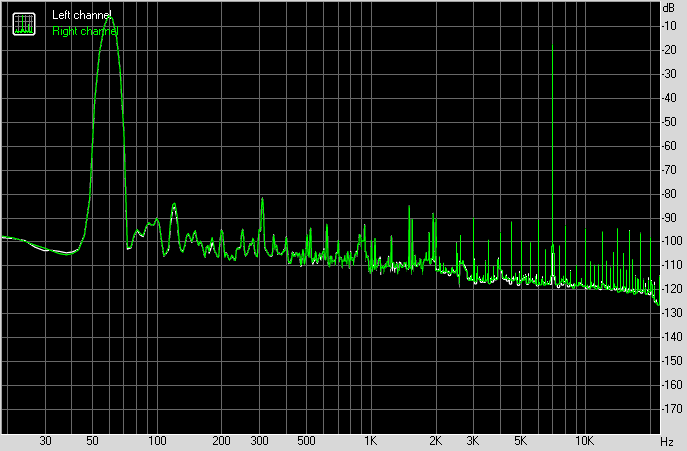

Аудиоподсистема

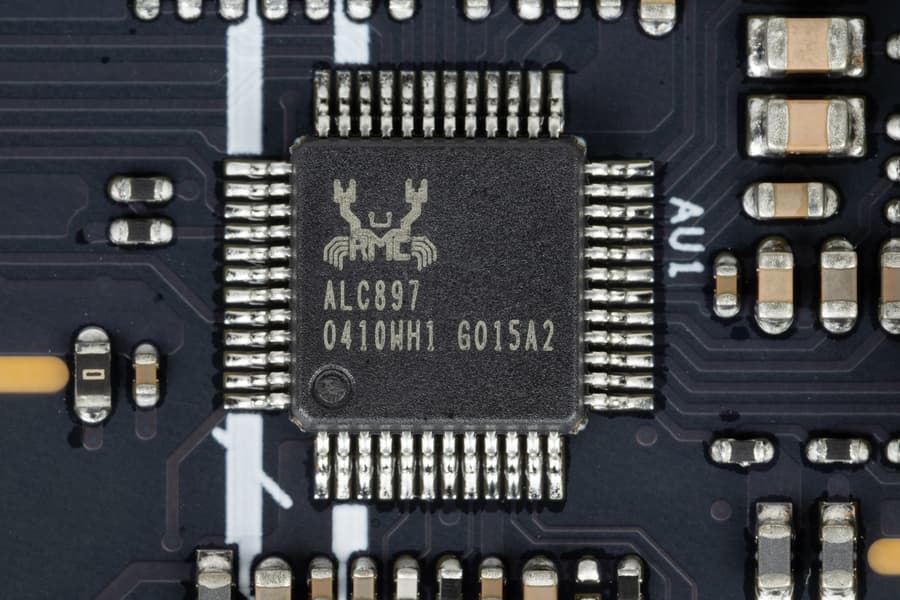

В данном случае плата оснащена аудиоподсистемой, где звуком заведует устаревший аудиокодек Realtek ALC897, он целом обеспечивает вывод звука по схемам до 7.1 с разрешением до 24 бит /192 кГц. Не забываем, что для работы такого кодека требуются сигнальные линии USB 2.0.
Аудиотракт не имеет ни ЦАП, ни операционного усилителя.
В аудиоцепях платы применяются «аудиофильские» конденсаторы.

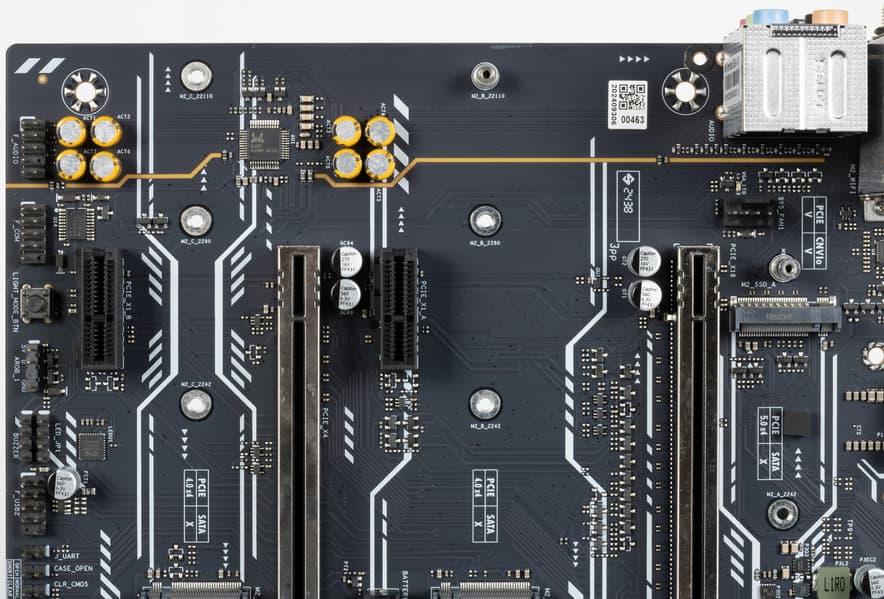

Аудиотракт вынесен на угловую часть платы, не пересекается с другими элементами. У карты 5 традиционных разъемов с позолоченным покрытием по приему и выводу сигналов плюс оптический S/PDIF.
Вывод по схемам 4.0, 5.1 и 7.1 как через использование аудиогнезд на самой плате, а также через S/PDIF. Настройка схем – с помощью ПО, скачиваемого с сайта производителя.
Питание, охлаждение

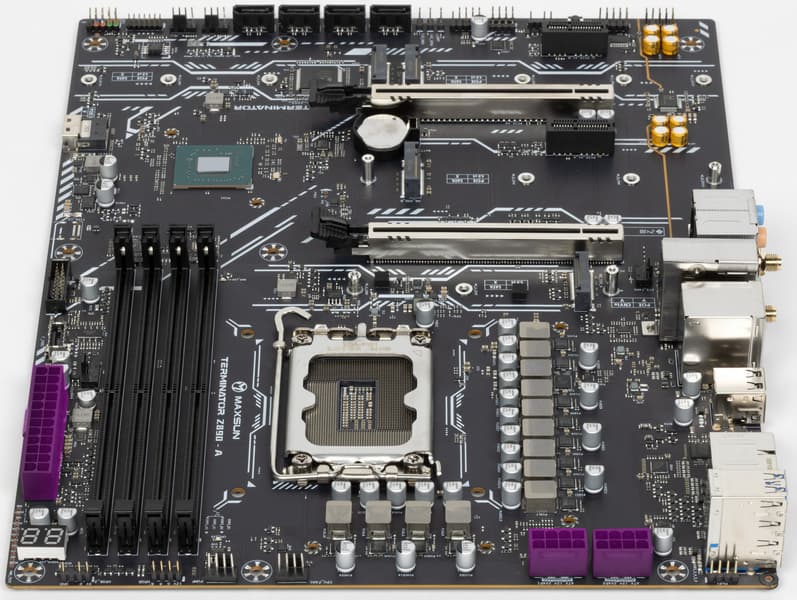

Для питания платы на ней предусмотрены 3 разъема: в дополнение к 24-контактному ATX (он на правой стороне платы (на фото — слева) здесь есть еще два 8-контактных EPS12V.

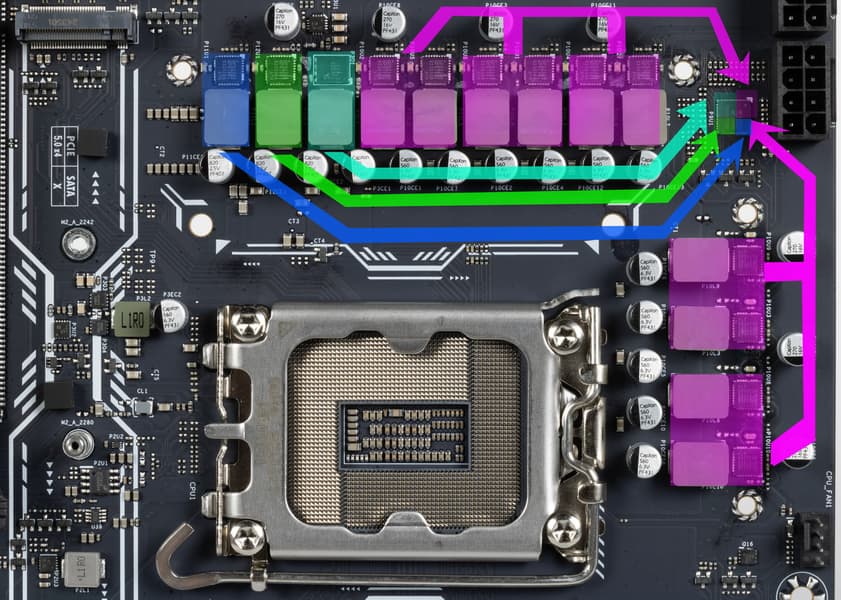

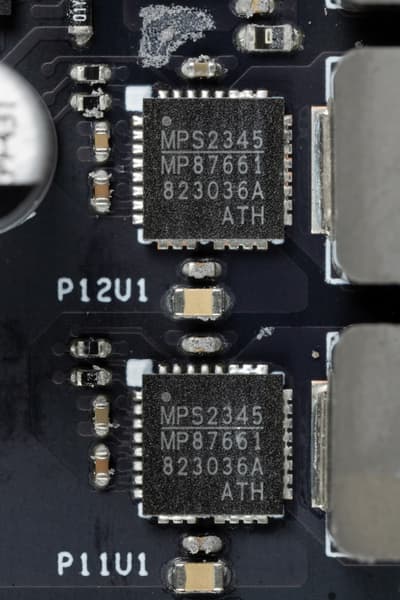

Схема питания процессора выполнена по схеме 10+1+1+1 (всего 13 фаз: 10 на VCore (ядро процессора), 1 на iGPU (интегрированное графическое ядро), 1 на VCCSA (System Agent, кольцевая шина) и 1 на VNNAON (управление энергосбережением).
Каждый канал фазы VCore, iGPU и VNNAON имеет суперферритовый дроссель и MP87661 DrMOS от Monolithic Power Systems (MPS) на 60 А.

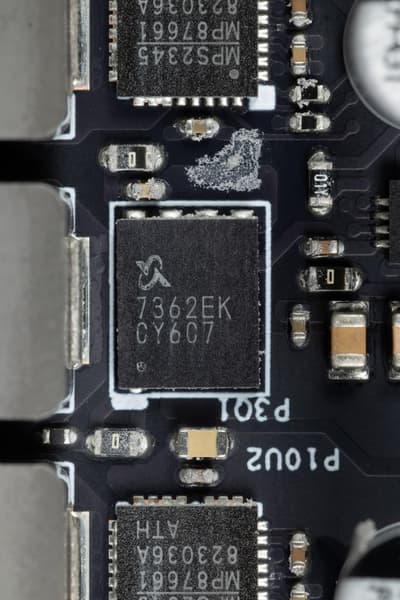

Канал фазы VCCSA имеет суперферритовый дроссель и SM7362EK DrMOS от Sinopower на 65 А.

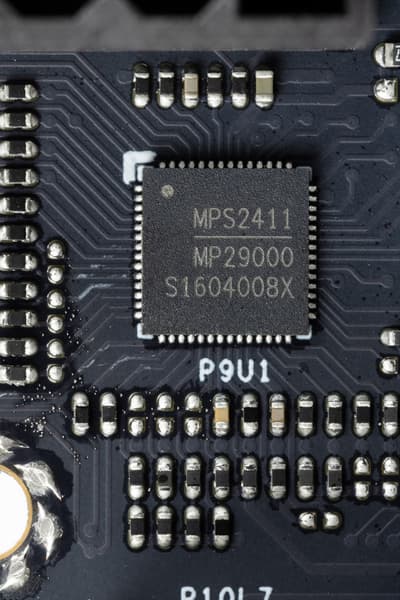

Управление всей схемой возложено на ШИМ-контроллер MP29000 от MPS (он поддерживает до 8 фаз, поэтому фазы питания VCore идут по параллельной схеме 5х2, плюс три остальные фазы, всего реально задействовано 8 фаз).

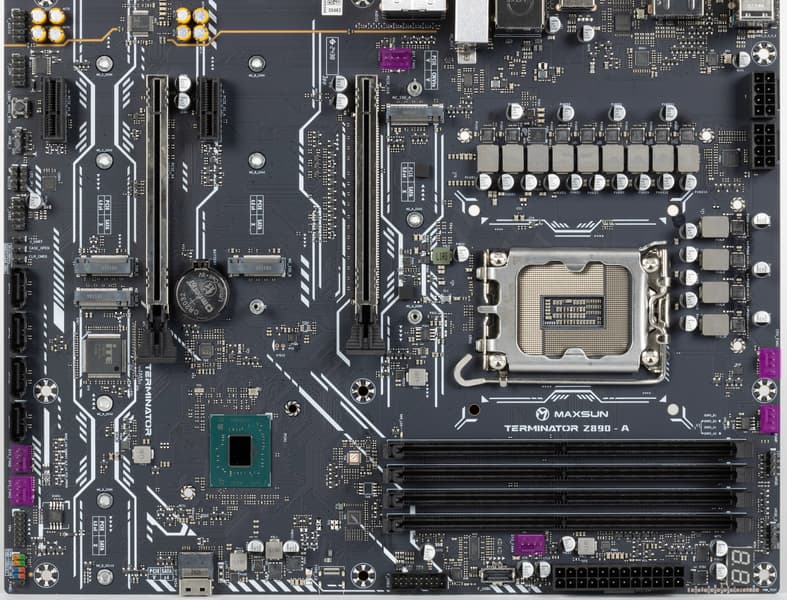

Теперь про охлаждение.

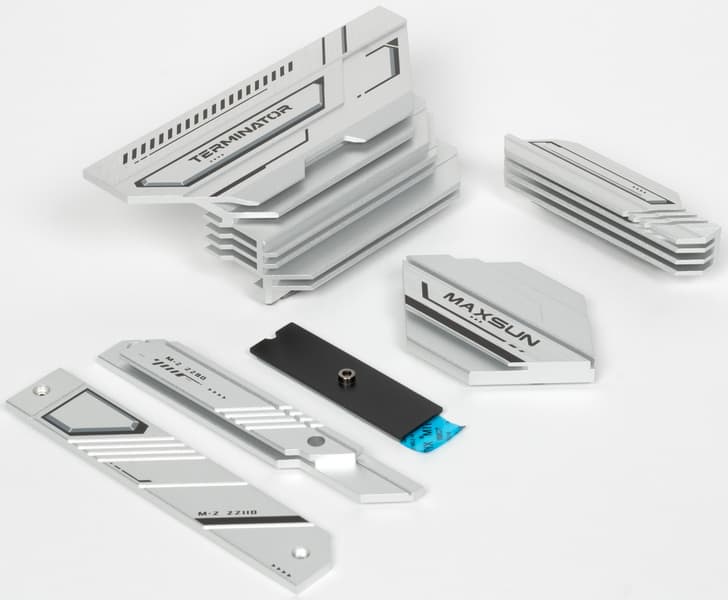

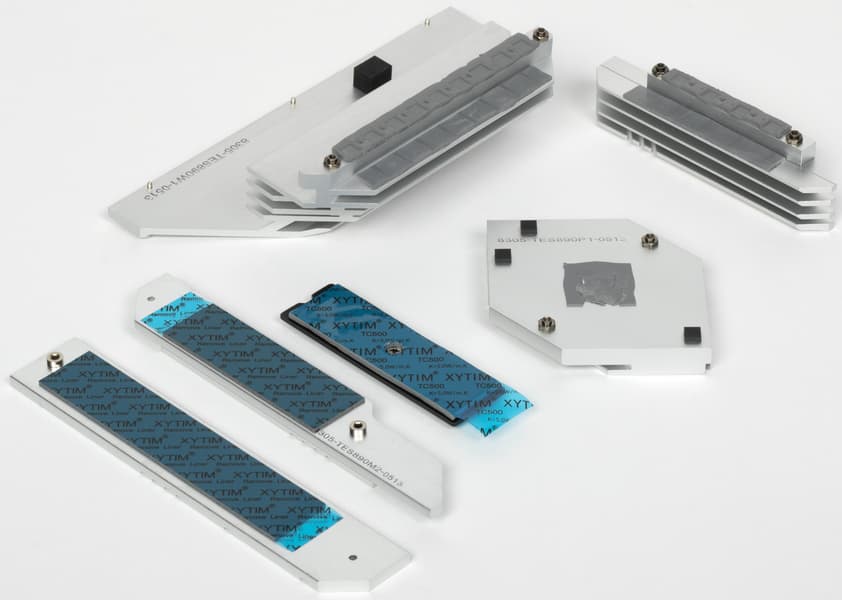

Все потенциально сильно греющиеся элементы имеют свои собственные радиаторы.

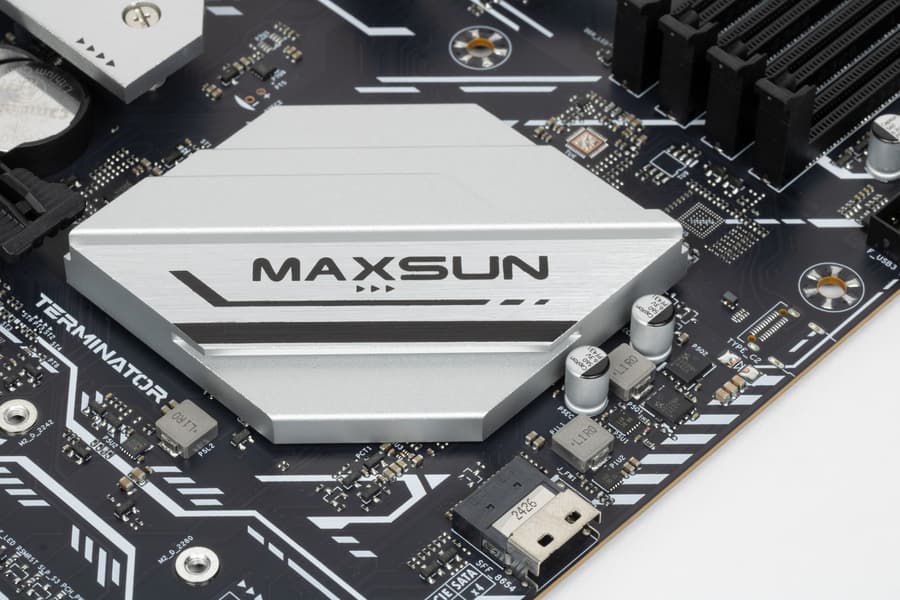

Как мы видим, охлаждение чипсета (один радиатор) организовано отдельно от силовых преобразователей. VRM-секция имеет свои два раздельных радиатора.

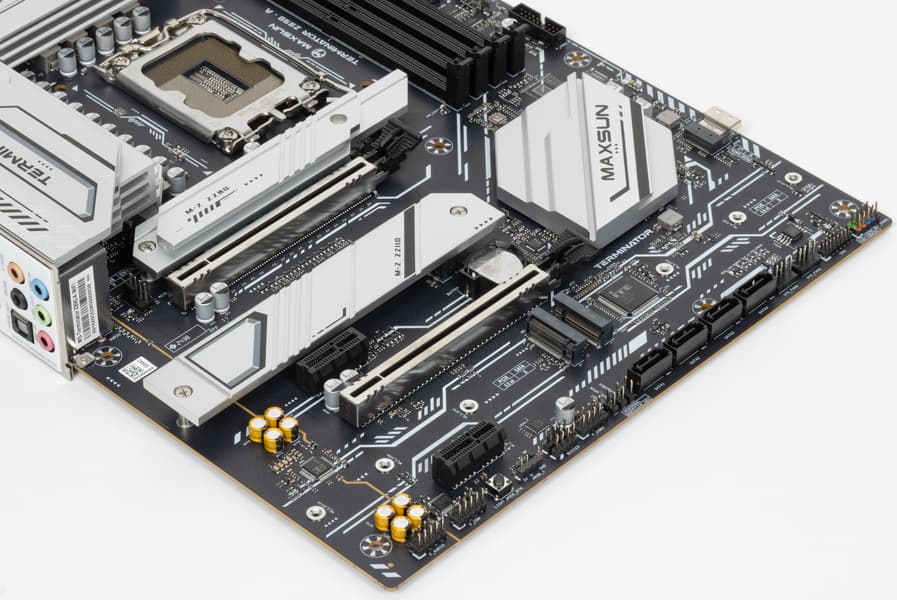

Как я уже упоминал ранее, только два M.2 слота имеют радиаторы: у двух верхних — свои персональные радиаторы, остальные — без охлаждения.
Одной из особенностей новой платформы Intel является поддержка современной памяти DDR5 в в виде CUDIMM. Однако вряд ли это касается данной материнской платы в свете ее позиционирования.
Напомню, что материнская плата не имеет бэкплейта.

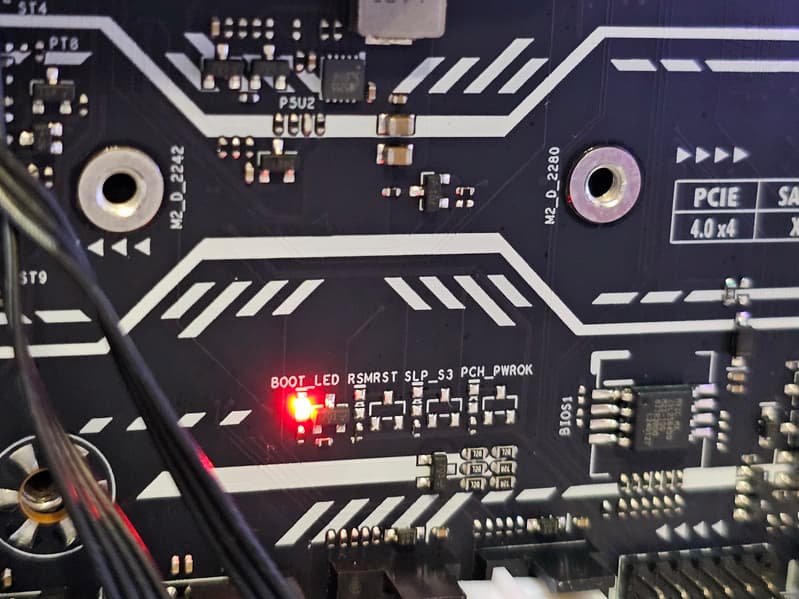

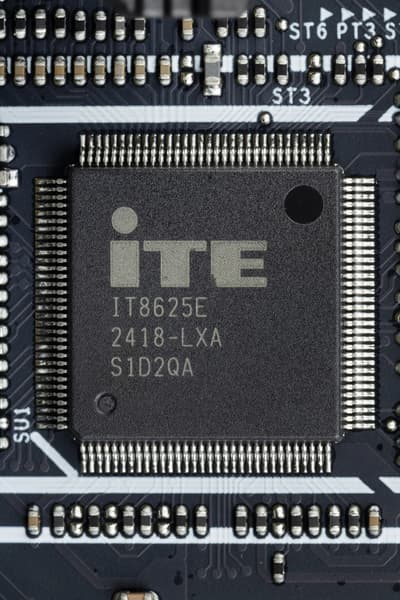

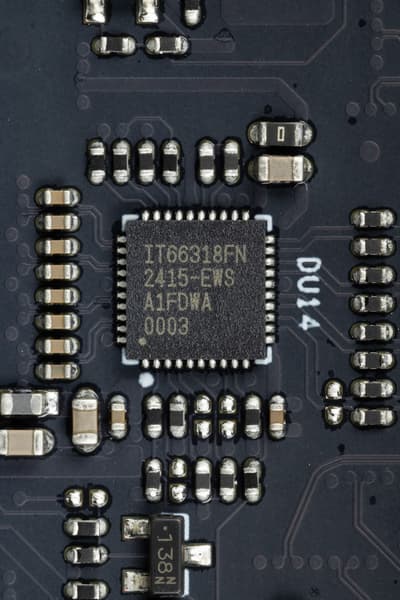

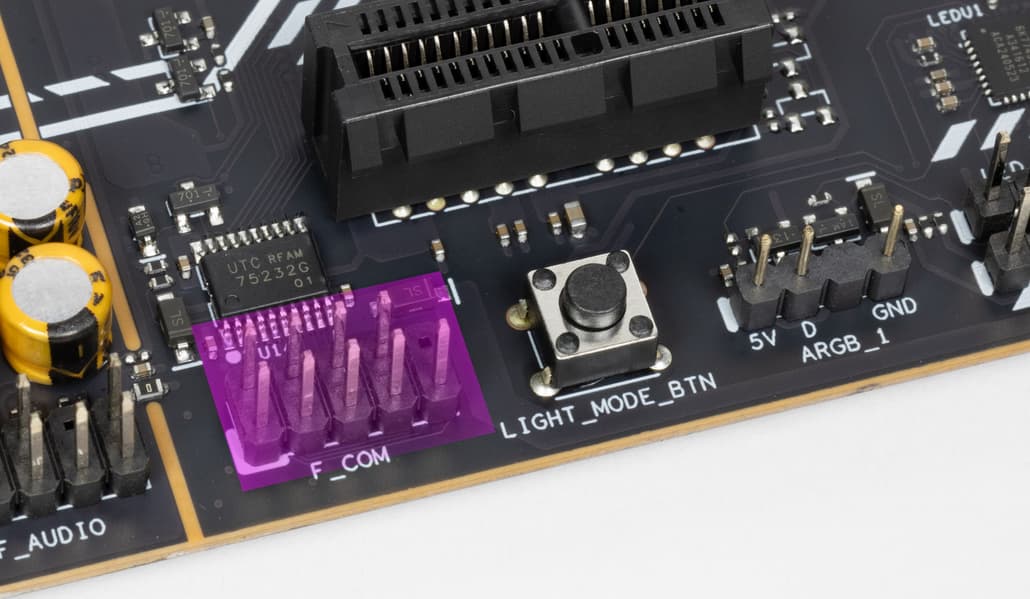

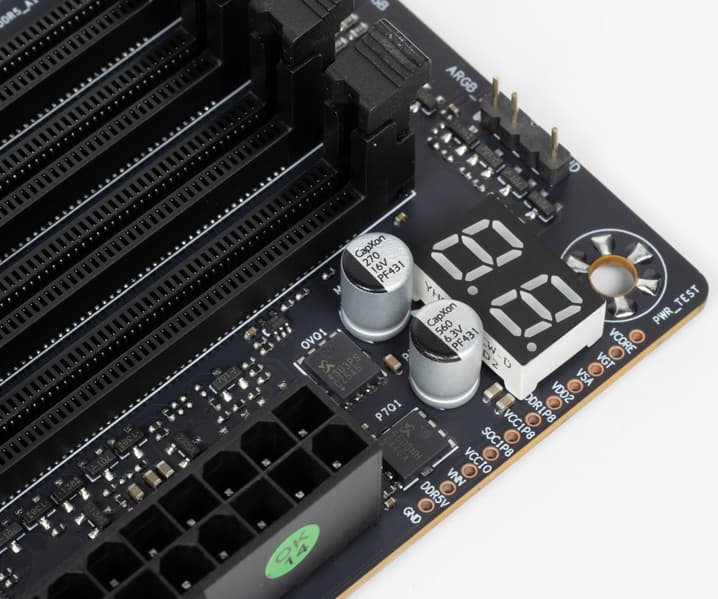

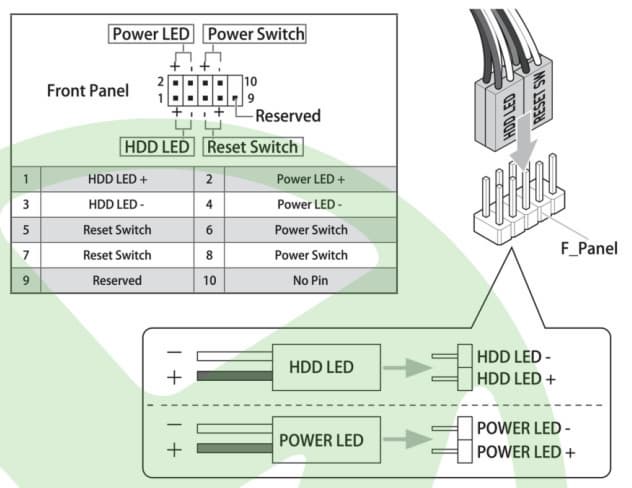

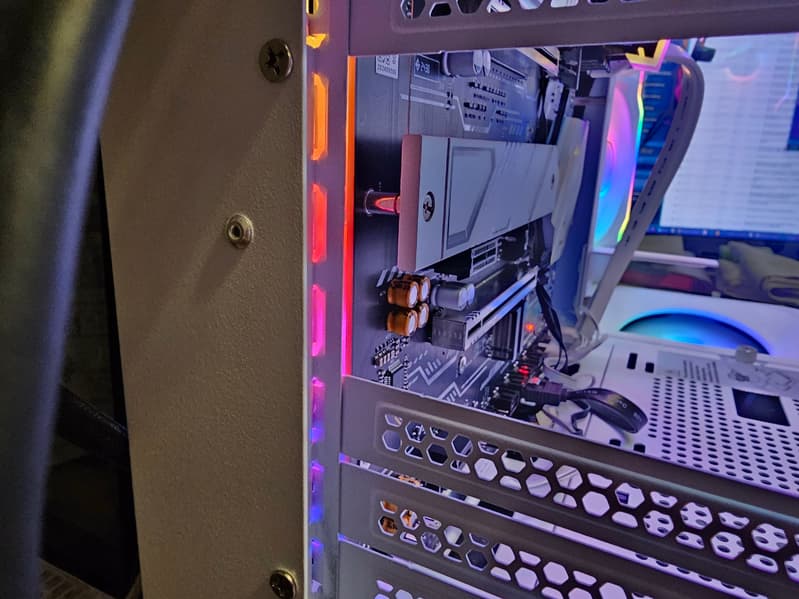

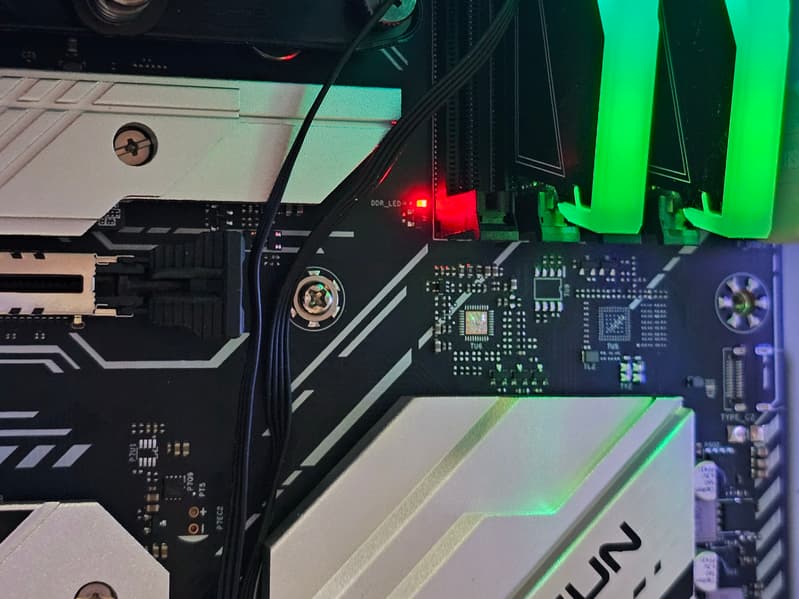

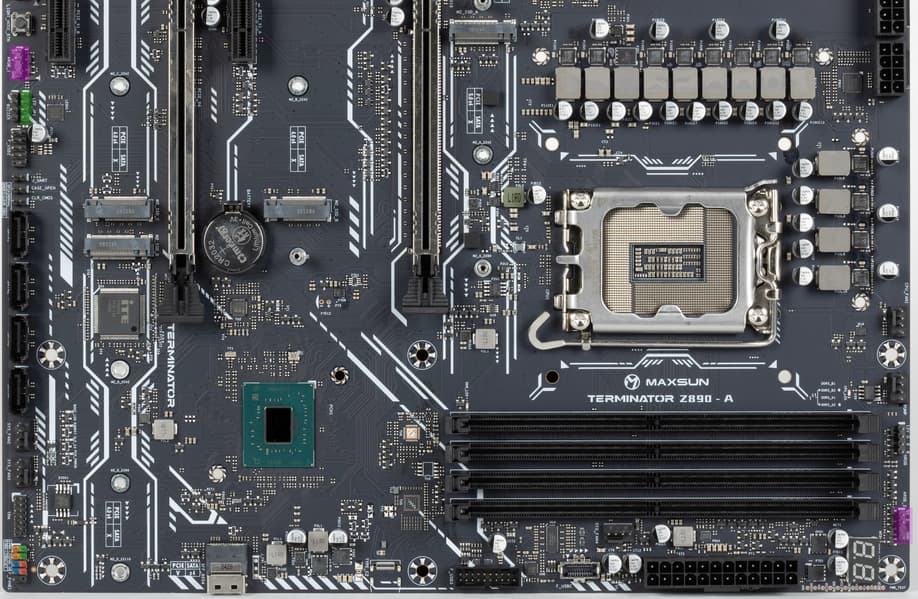

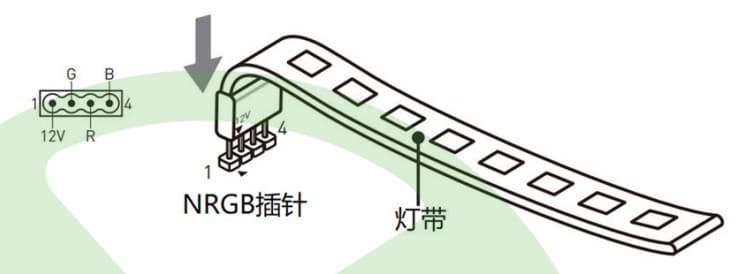

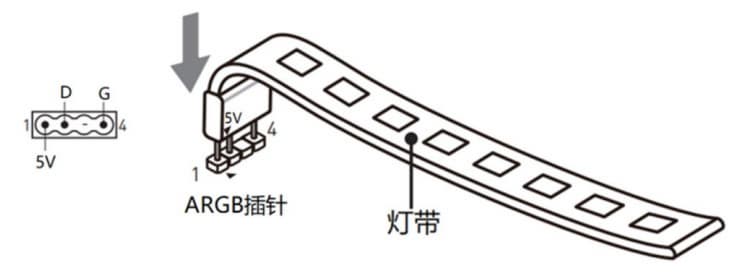

Подсветка

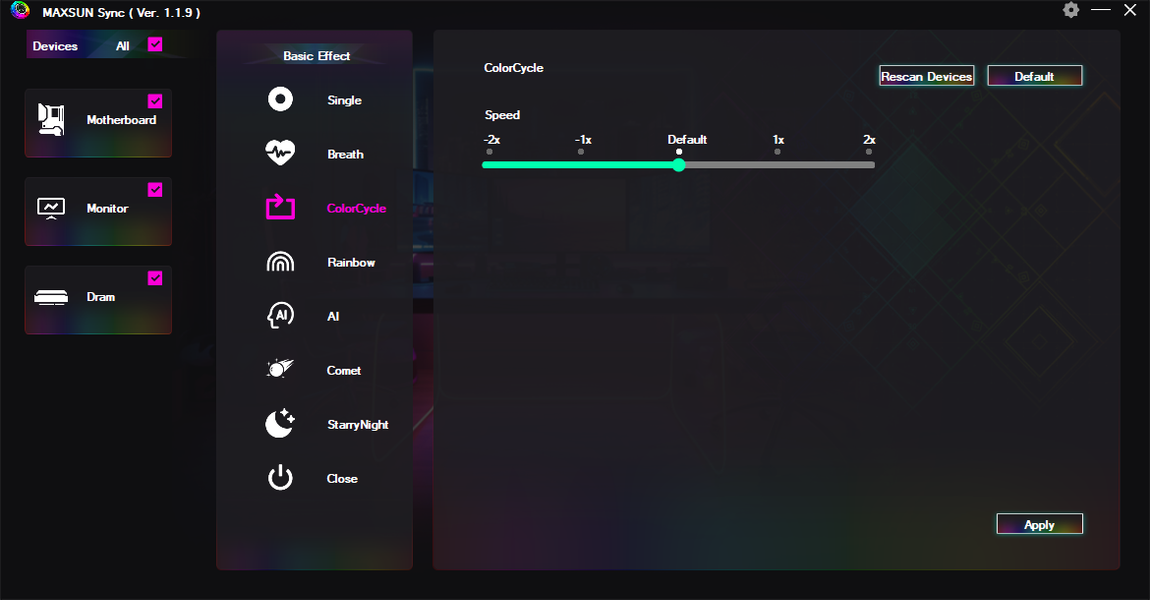

Программное обеспечение под Windows

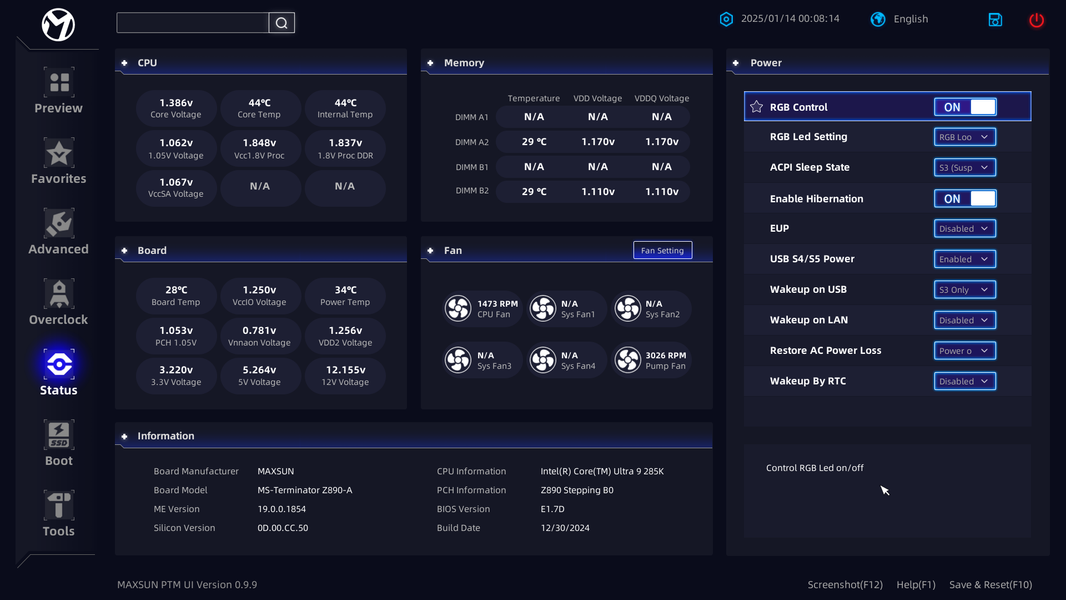

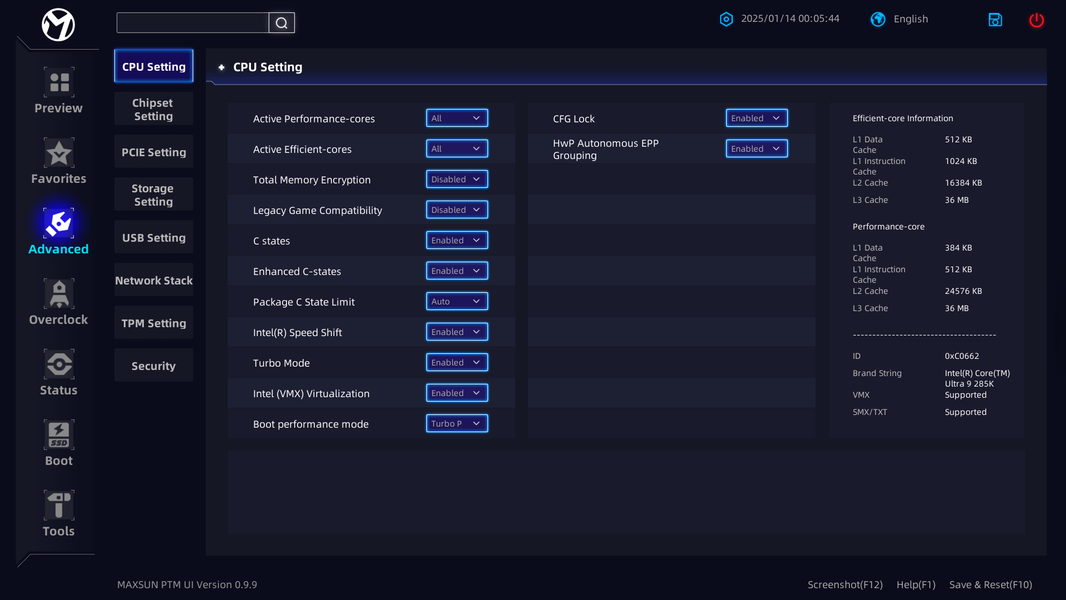

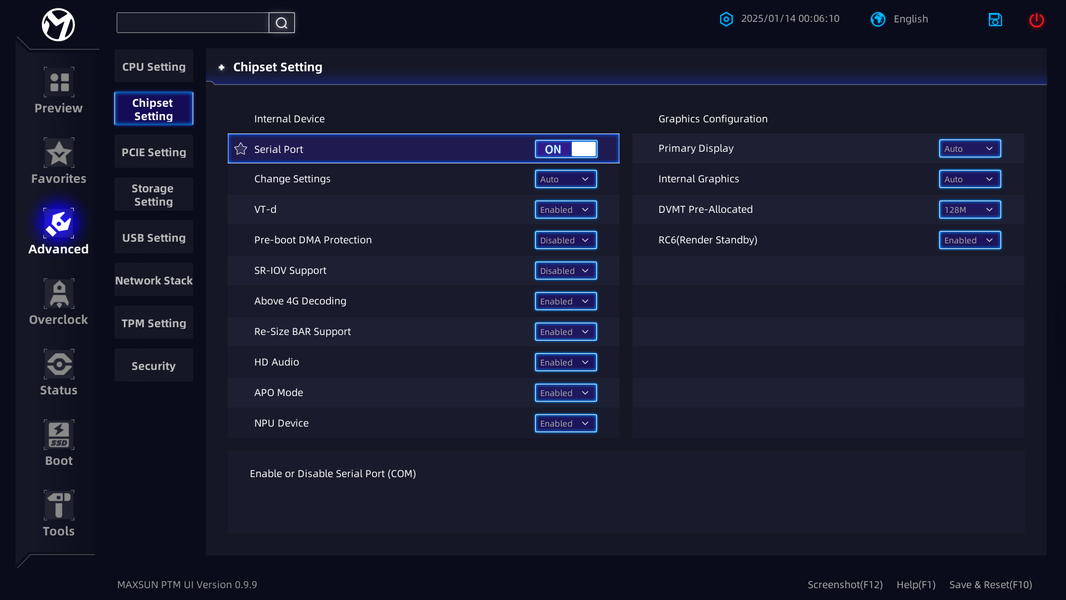

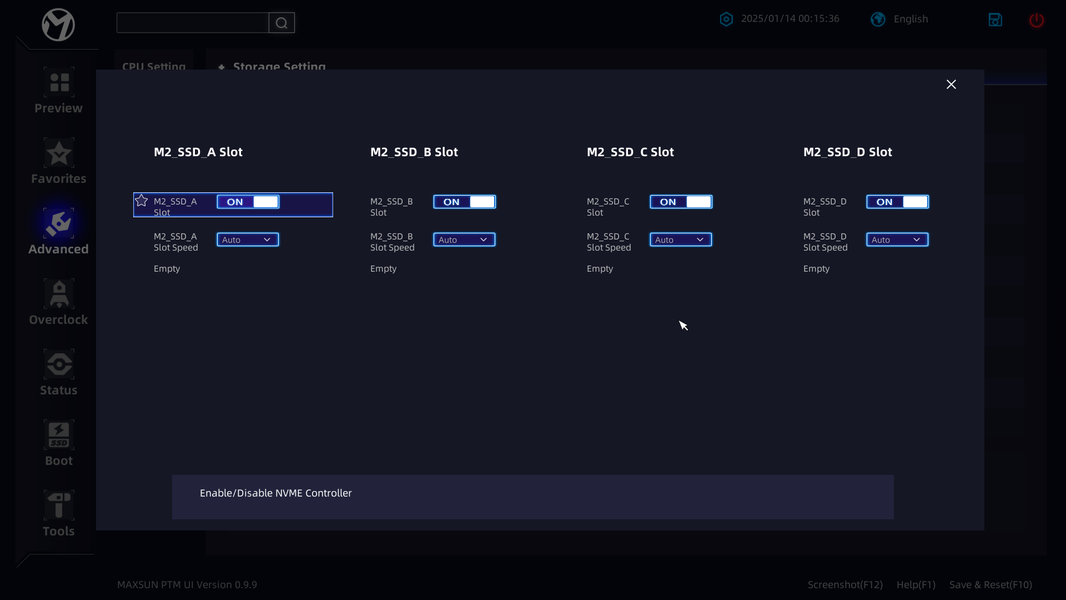

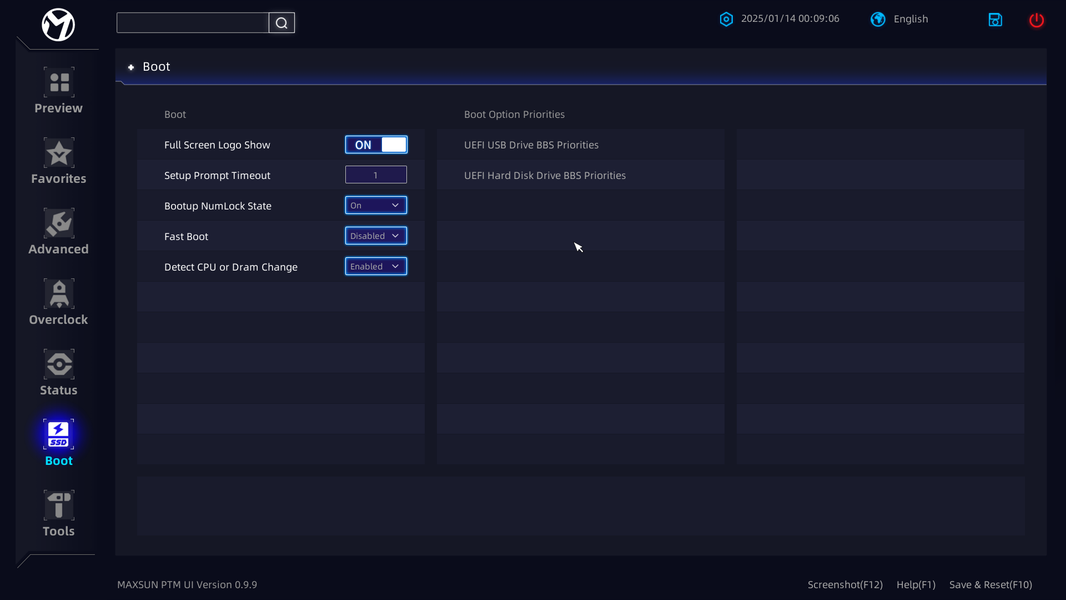

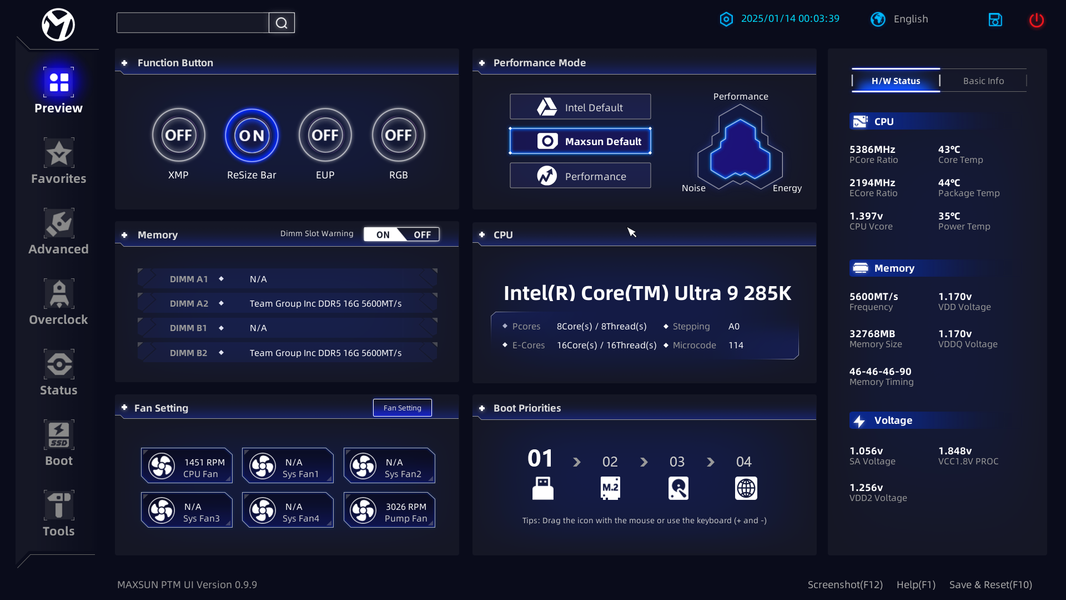

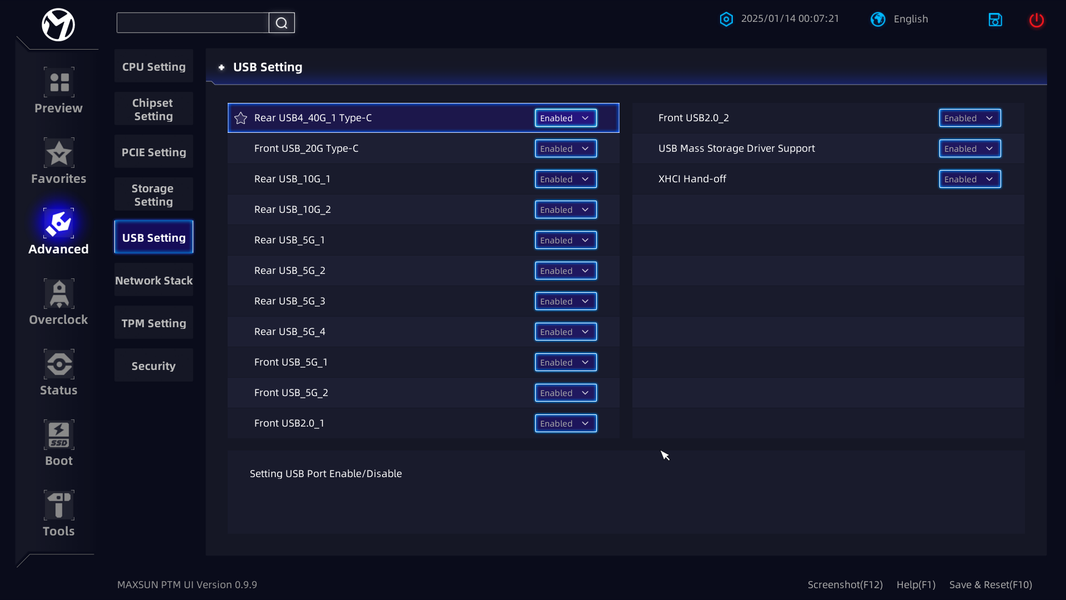

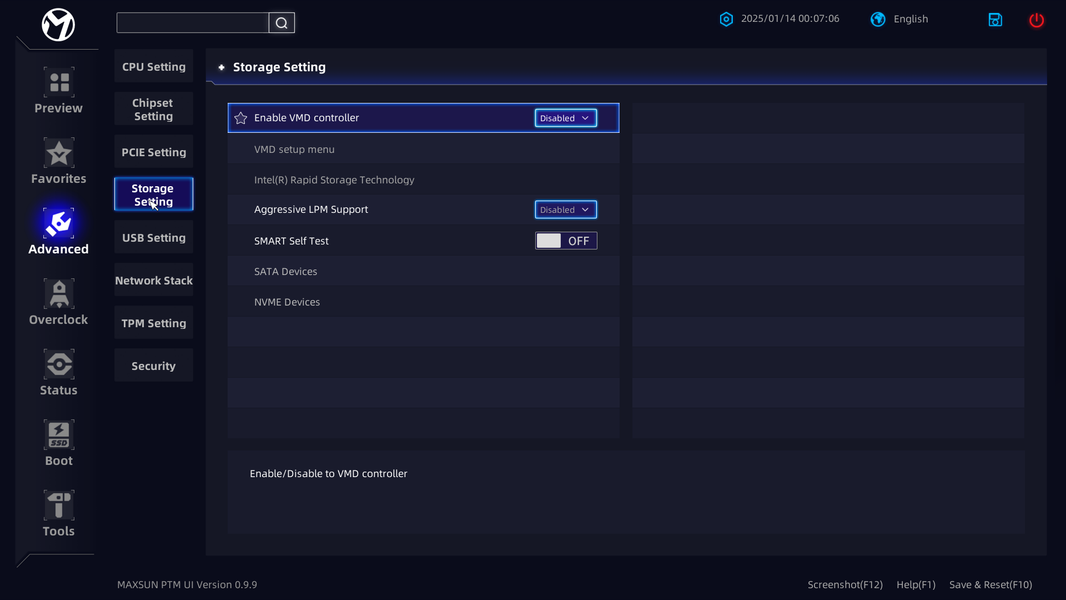

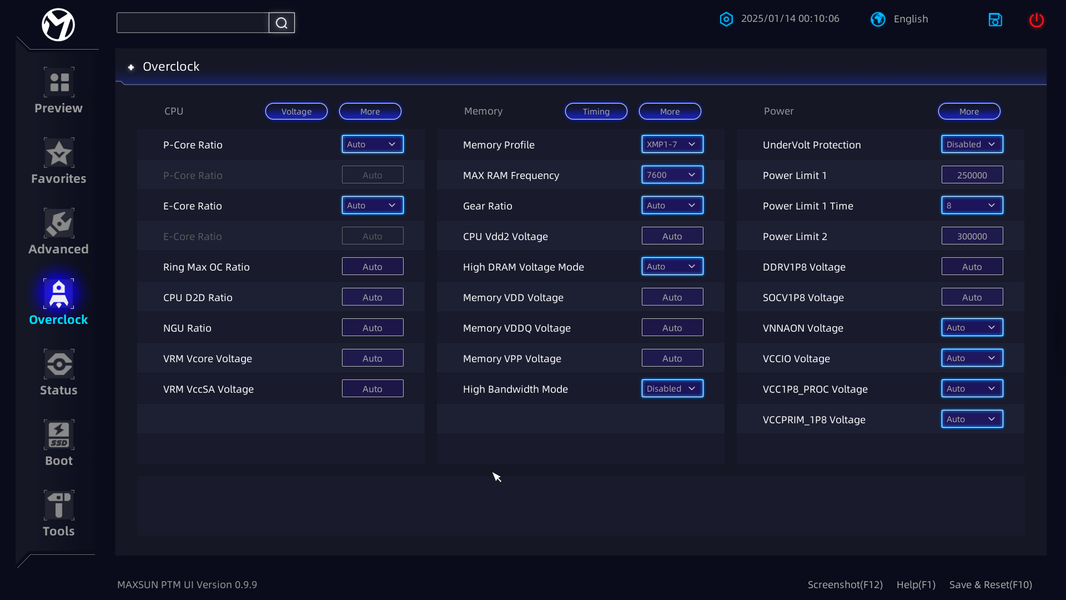

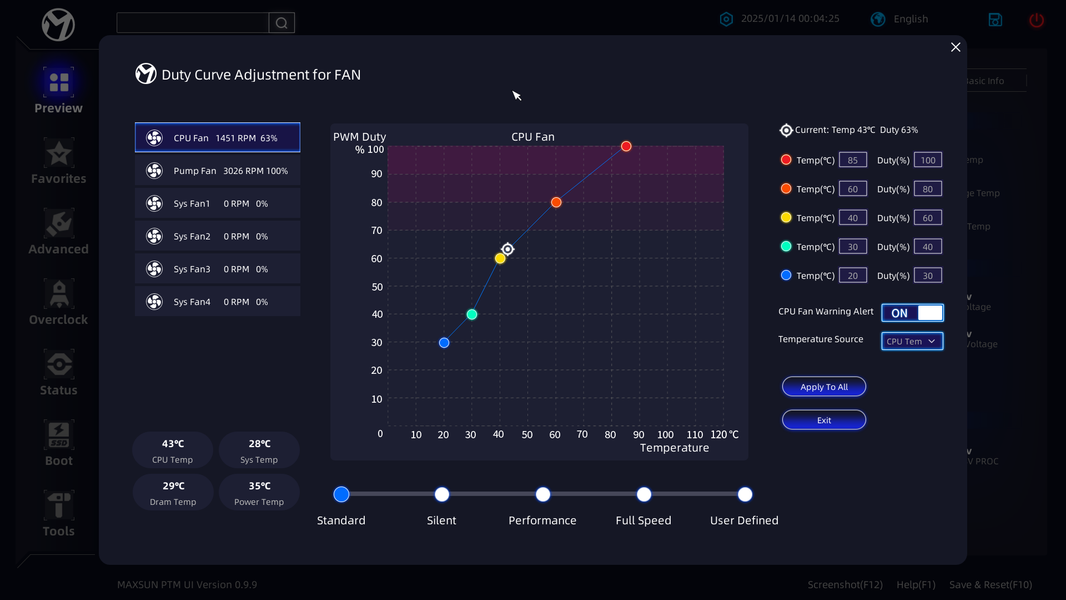

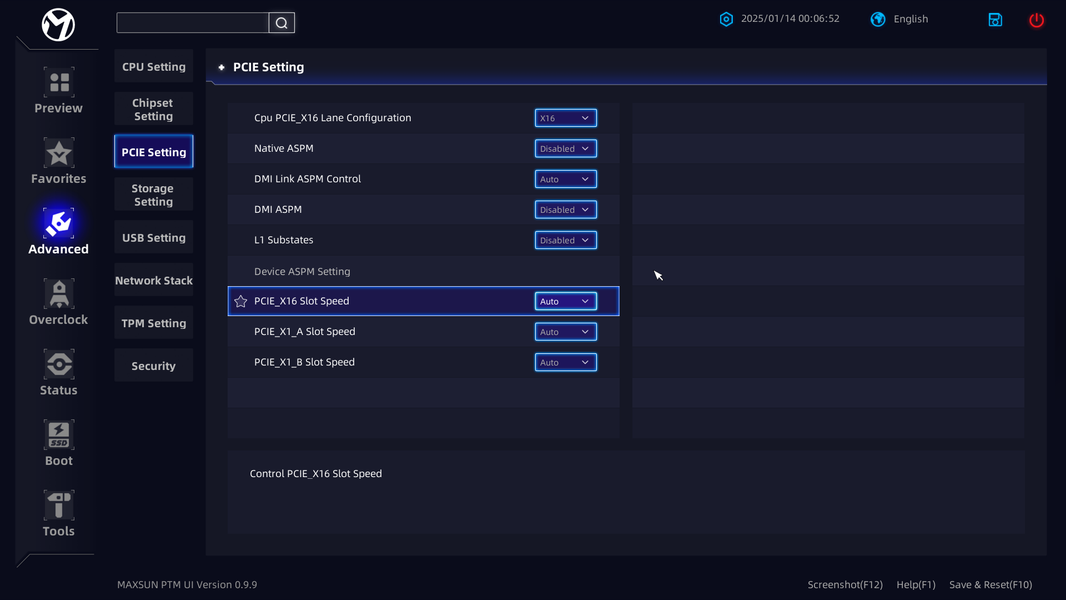

Настройки BIOS

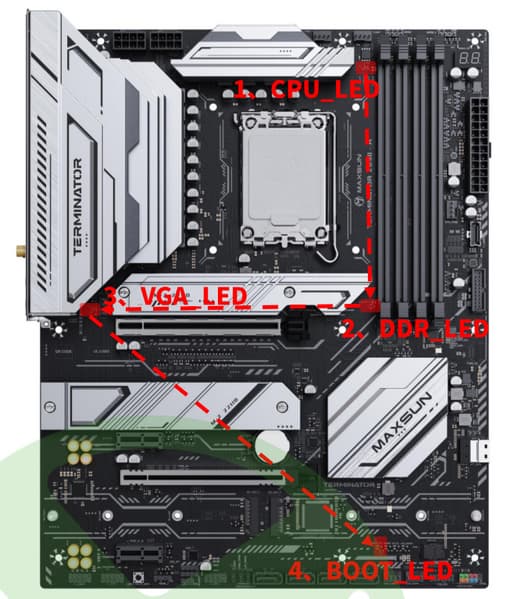

Работоспособность (и разгон)

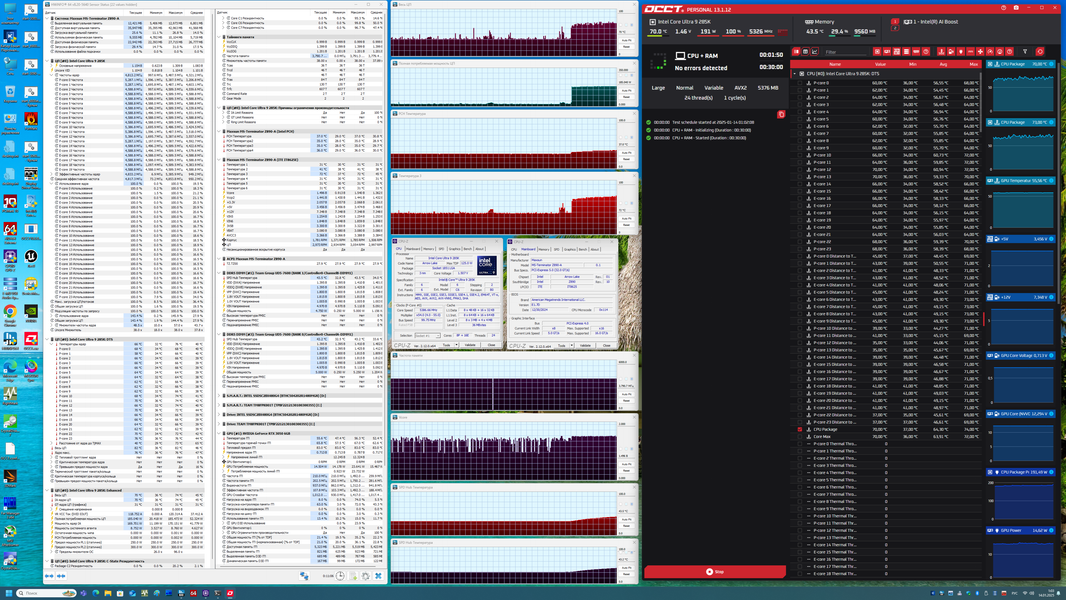

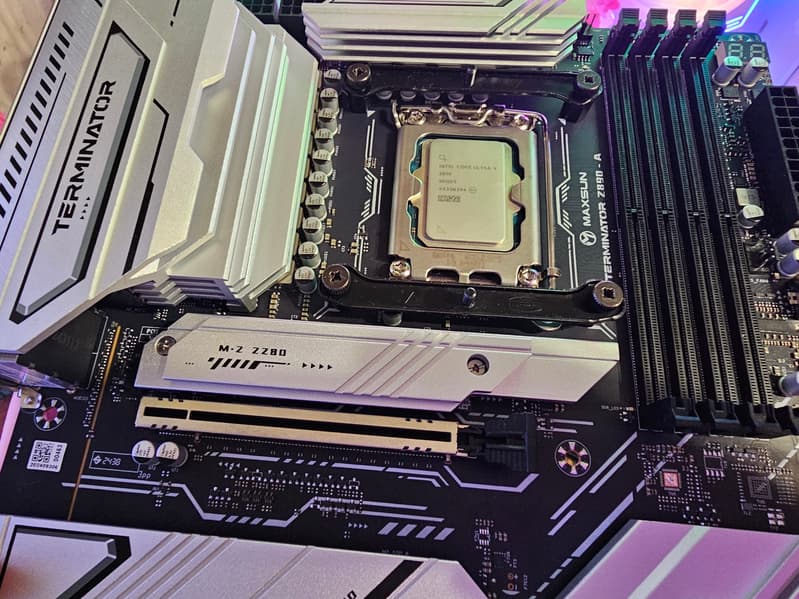

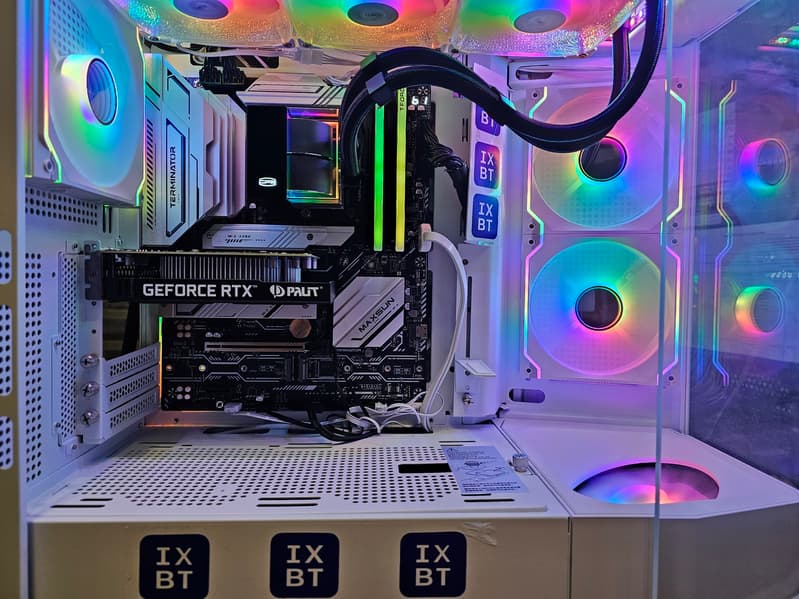

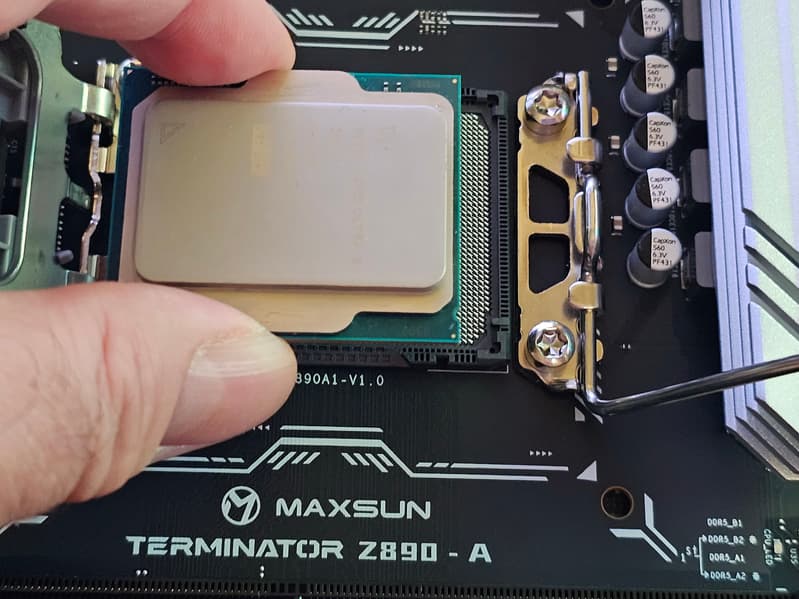

Запускаем все в режиме по умолчанию (в BIOS – профиль от Maxsun). Затем нагружаем тестами OCCT.
В режиме авторазгона мы получили до 5,3 –5,4 ГГц по P-ядрам, и 4.6 ГГц по всем Е-ядрам. Напомню, что начиная с этого поколения процессоров, все ядра имеют по 1 потоку, то есть гипертрейдинга (многопоточности) теперь нет. Потребление процессора достигало 185 Вт. Мы видим в целом, что авторазгон не максимальный (мы встречали и 5.7 ГГц по P-ядрам). Безусловно, в данном случае основную роль играет то, что система питания у данной платы явно не самая мощная (по сути 8 параллельных фаз), а также тот факт, что профиль Maxsun основан на настройках от Intel, сильно лимитирующих авторазгон. Однако такого авторазгона достаточно для 99% потребителей, и с учетом стоимости данной материнки (по сравнению с аналогами от маститых производителей), мы выносим положительный вердикт в целом.
Выводы
Maxsun Terminator Z890-A — очень интересная в плане соотношения возможностей и стоимости материнская плата. При стоимости около 20 тысяч рублей на момент публикации обзора, она основана на топовом чипсете Intel Z89 и имеет неплохую поддержку периферийных устройств.
У нее имеется 14 портов USB разных видов, включая 1 USB4, 1 USB 3.2 Gen2×2 в виде внутреннего порта Type-C и 8 портов USB 3.2 Gen2/1. Также плата предлагает слот PCIe х16, получающий от процессора 16 линий PCIe 5.0, два слота PCIe x1, а также «длинный» слот, работающий в режиме x4 и подключенный к чипсету. У платы 4 слота M.2, два из которых подключены напрямую к процессору: один — линиями PCIe 4.0, второй — линиями PCIe 5.0. Два других слота М.2 подключены к чипсету Z890 линиями PCIe 4.0.
В арсенале платы также есть 4 порта SATA, один универсальный порт SlimSAS и 6 разъемов для вентиляторов. Система питания процессора неплохая, способная обеспечить работу любых совместимых процессоров с некоторым запасом на разгон. Плата имеет удовлетворительную систему охлаждения почти каждого потенциально греющегося элемента, включая накопители в 2 слотах M.2 (еще 2 слота M.2 — без охлаждения). Сетевые возможности включают скоростной проводной контроллер 2,5 Гбит/с и один беспроводной — Wi-Fi 6 + Bluetooth 5.2. В числе плюсов платы можно упомянуть возможности для подключения дополнительных RGB-устройств.
