Обзор материнской платы ASRock TRX40 Taichi на чипсете AMD TRX40

На фоне обзоров материнских плат на базе нового чипсета от Intel Z490 я продолжу рассказывать об относительно новых матплатах предыдущих выпусков. А до появления в свет новой линейки процессоров Intel 10xxx серии для потребительского (мейнстрим) сегмента ПК (и сопровождающих их чипсетов) в конце 2019 года было мощное обновление премиального (HEDT) сегмента, в том числе и появились новые AMD Ryzen Threadripper 3xxx, а также матплаты на основе чипсета AMD TRX40 («Тиранозавр версии 4.0»).

Такие платы продолжают поступать на рынок, и сегодня на очереди очередная модель, на сей раз от ASRock (материнки этого производителя выпали из нашего внимания уже почти полгода как, что не есть хорошо).

Мы помним, что из-за позиционирования данных продуктов такого рода материнки не могут быть дешевле 25 — 30 тысяч рублей по определению. К тому же в High End сегменте невыгодно сильно удешевлять прошлые поколения — продавать в убыток, поэтому, как правило, загодя перед выходом следующего поколения матплат торговые компании перестают закупать текущее, чтобы успеть продать без сильного снижения цен.

Если кратко, то AMD Ryzen Threadripper представляет собой, «адаптированный» вариант серверного мультичипового решения AMD Epyc, а это значит, что «конструктор» от Epyc позволяет намного проще варьировать количеством ядер, чем это возможно в едином кристалле у Intel. И если поколения Threadripper 19xx/29xx обладали определенным минусом из-за топологии NUMA (Non-Uniform Memory Architecture), то Threadripper 39xx привлек к себе внимание сменой топологии на UMA (Uniform Memory Architecture).

Собственно это дало колоссальный козырь, и сейчас в сегменте ПК уровня HEDT процессорам Threadripper нет равных по вычислительным способностям, что заложило очень высокие ценники на Ryzen Threadripper 3ххх (заодно чтобы четко и резко отделить HEDT от массового ценового сегмента.

Более детальную информацию о новых AMD Ryzen Threadripper 3xxx можно прочитать здесь.

А дорогим процессорам — и дорогие материнские платы. Посмотрим, что даст такому владельцу «тредриппера» матплата ASRock TRX40 Taichi.

Серия Taichi у компании ASRock идет каким-то особняком, и подчас непонятно: это флагманские решения или же есть покруче. С какими-то чипсетами платы Taichi представляют собой самые топовые варианты (навороченнее их просто нет), а на каких-то чипсетах имеются платы серии Phantom Gaming X, которые, хоть и для геймеров, но имеют самые крутые наборы периферии и т. п.

Одно можно сказать: Taichi — одна из самых флагманских линеек у ASRock: обыгрывается название одного из популярных видов восточных единоборств, символизирующее стремление к победе. Также надо заметить, что во всех платах Taichi, например, реализована красивая подсветка, способная реагировать на музыку. Как бы уже это не для скучных академиков, прозябающих за мониторами с «автокадом». :))

Правда в случае с AMD TRX40 у компании в ассортименте всего две платы: данная и ASRock TRX40 Creator. Удивительно, но геймерских решений на этом чипсете нет, хотя на базе Intel X299 (тоже формально относится к HEDT) у компании почти 15 вариантов материнок, включая и оверклокерско-геймерские.

ASRock TRX40 Taichi поставляется в очень толстой коробке, имеющей откидывающуюся крышку за которой видна сама плата. Стальной холодный окрас, шестерни вечного механизма... Давайте посмотрим, что за механизм.

Внутри коробки есть три отсека: для самой материнской платы и еще два для остального комплекта.

В комплекте поставки, кроме традиционных элементов типа руководства пользователя и кабелей SATA (что уже много лет является обязательным набором ко всем материнкам), есть плата для установки дополнительных M.2 портов (ASRock Hyper Quad M.2 card), антенна для беспроводной связи с подставкой, мост Nvidia SLI, винтики и фирменная отвертка для монтажа модулей M.2, накопитель типа CD.

Стоит отметить, что «заглушка» на заднюю панель с разъемами уже смонтирована на самой плате. Фирменное ПО поставляется на CD. Впрочем программное обеспечение за время путешествия платы к покупателю все равно успевает устареть, так что придется его обновлять с сайта производителя сразу после покупки.

Форм-фактор

Материнская плата ASRock TRX40 Taichi выполнена в форм-факторе ATX, имеет размеры 305×244 мм и 10 монтажных отверстий для установки в корпус.

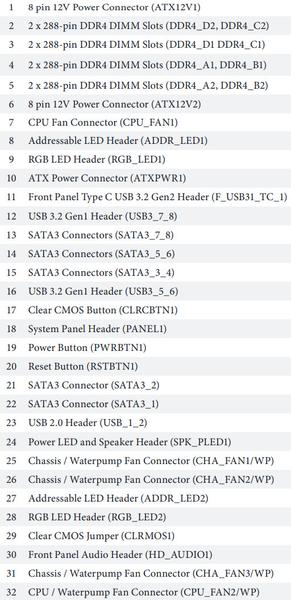

На оборотной стороне элементы имеются, в частности, ряд усилителей сигнала для шины PCI-e, некоторые контроллеры и другая мелкая логика. Обработан текстолит очень хорошо: во всех точках пайки острые концы срезаны. Плата снабжена металлической защитной пластиной с оборотной стороны. Пластина не имеет изолирующего покрытия, но установлена на расстоянии 3 мм от PCB, поэтому проблем с замыканиями не должно быть.

Технические характеристики

Традиционная таблица с перечнем функциональных особенностей.

Основная функциональность: чипсет, процессор, память

Два Ethernet — соединения, беспроводной адаптер, всякие там кнопочки... Явный признак не бюджетной и даже не среднего уровня матплаты.

Рассмотрим схему связки чипсет+процессор, а в данном случае: TRX40 с Threadripper 3xxx и памятью в целом. Все последние процессоры от AMD имеют чиплетную структуру, то есть даже без привязки к чипсету сам процессор имеет свою «систему-в-чипе» (System-On-Chip — SOC) и обладает даже более широкими функциональными периферийными возможностями, чем сопровождающий его чипсет.

Сам Ryzen Threadripper 3ххх обладает 64 линиями PCI-e 4.0, которых 8 всегда используются для связи процессора с чипсетом (остается свободных — 56).

Далее, 48 линий идут на слоты PCI-ex16 (тут уже каждый производитель материнских плат волен распределять самостоятельно) (остается свободных линий — 8). Оставшиеся линии могут пойти либо на 2 слота PCI-ex4, либо на два порта M.2 с поддержкой NVMe, либо на 8 портов SATA, либо можно комбинировать порты и слоты (тут также производители матплат вольны) в рамках 8-ми линий PCI-e.

Помимо линий PCI-e 4.0 процессор еще обладает контроллером USB 3.2 Gen2 на 4 порта и четырехканальным контроллером памяти (до 3200 МГц без учета XMP профилей).

В свою очередь чипсет TRX40 обладает 24 линиями PCI-e 4.0, их которых опять же 8 зарезервированы для связи чипсета с процессором (остается свободных — 16). Далее 8 линий — свободно конфигурируются (на волю производителей матплат) (остается свободных — 8). Оставшиеся линии могут пойти либо на 8 портов SATA, либо из них можно сконфигурировать любые комбинации слотов PCI-ex1, PCI-ex2, PCI-ex4. Разумеется, и тут есть выбор у производителей материнок.

Помимо вышесказанного TRX40 поддерживает до 8 портов USB 3.2 Gen2, до 4 портов USB 2.0, и до 4 портов SATA.

Таким образом в сумме от тандема TRX40+Ryzen Threadripper 3xxx мы имеем в сумме 88 линий PCI-e, 16 из которых зарезервированы на взаимную связь, так что свободно — 72 линии.

И что мы получаем в максимуме:

• 48 PCI-e 4.0 линий для видеокарт (от процессора);
• 12 портов USB 3.2 Gen2 (4 от процессора, 8 от чипсета);
• 4 порта USB 2.0 (от чипсета);
• 4 порта SATA 6Гбит/с (от чипсета)
• 24 PCI-e 4.0 линий (8 от процессора + 16 от чипсета), которые могут образовывать разные варианты комбинаций портов и слотов (в зависимости от производителя материнских плат).

Еще раз надо напомнить, что ASRock TRX40 Taichi поддерживает процессоры AMD Ryzen Threadripper 3-го поколений, выполненные под разъем (сокет) sTR4X. Подчеркну, что Threadripper 1xxx/2xxx несовместимы с этим разъемом (сокет TR4 физически совместим с STR4X, но электрически сокеты не совместимы). Однако крепеж для систем охлаждения одинаковый, поэтому кулеры для TR4 подойдут и для sTR4X.

Для установки модулей памяти на плате ASRock имеется восемь DIMM-слотов (для работы памяти в Quad Channel в случае использования всего 4 модулей их следует устанавливать в А2, B2, C2 и D2. Плата поддерживает небуферизованную память DDR4 (ECC или non-EСС), а максимальный объем памяти составляет 256 ГБ (при использовании модулей емкостью по 32 ГБ). Разумеется, поддерживаются профили XMP (именно за счет их и с учетом возможного оверклокинга и декларируется поддержка частот по памяти до 4666+ МГц).

Слоты DIMM не имеют металлической окантовки, которая препятствует деформации слотов и печатной платы при установке модулей памяти и защищает от электромагнитных помех (выглядит странным).

Периферийная функциональность: PCI-e, SATA, разные «прибамбасы»

Выше мы изучили потенциальные возможности тандема TRX40+Ryzen Threadripper 3xxx, а теперь посмотрим, что из этого и как реализовано в данной материнской плате.

Итак, кроме USB-портов, к которым мы подойдем позже, чипсет TRX40 обладает свободными 16 PCI-e линиями. Считаем, сколько линий уходит на поддержку (связь) с тем или иным элементом именно у TRX40:

• 4 порта SATA (5-8) (4 линии);
• слот PCI-ex1 (1 линия);
• Intel AX200 (Wi-Fi/BT) (1 линия);
• Intel WGI211-AT (Ethernet 1Gb/s) (1 линия);
• ASMedia ASM3242 (1 USB 3.2 Gen2x2) (2 линии);
• Realtek RTL8125 (Ethernet 2,5Gb/s) (1 линия).

10 из 16-ти линий PCI-e распределены. Плюс штатно положенные 4 порта SATA (1-4).

Аудиокодеки/канал Realtek ALC4050H и Realtek ALC1220 для связи с чипсетом используют порты USB, еще 2 линии USB 2.0 потрачены внутренние порты (положенные штатно 4 USB 2.0 израсходованы).

В разделе по USB-портам мы вернемся к этому.

Теперь посмотрим выше на то, как работает процессор в данной конфигурации (помним, что у него свободно 56 PCI-e линий).

• Слот PCI-ex16_1 всегда имеет 16 линий;
• Слот PCI-ex16_2 всегда имеет 16 линий;
• Слот PCI-ex16_3 всегда имеет 16 линий;
• Слот M.2_2 всегда имеет 4 линии;
• Слот M.2_1 всегда имеет 4 линии.

Итак, все линии полностью распределены.

А теперь пойдем по той самой периферии, которая и пользуется теми самыми ресурсами. Начнем со слотов PCI-e.

На плате есть 4 слота: три PCI-e x16 (для видеокарт или других устройств) и PCI-e x1. У процессора есть 48 линий PCI-e 4.0 для x16 слотов. Вот так выглядит схема распределения:

Очевидно, что линий PCI-e хватает на все случаи жизни, поэтому можно спокойно устанавливать две видеокарты в тандем Nvidia SLI или AMD CrossFire (они все равно получат по x16). Кому вдруг мало двух видеокарт, то может установить три «радеона» в режиме AMD CrossFireX, хотя такие варианты с тремя картами сейчас крайне редки. Незадействованные слоты PCI-ex16, можно использовать для любой периферии, включая NVMe-накопители, создавая очень быстрые RAID-массивы (например, комплектную карту ASRock Hyper M.2 card, о которой поговорим ниже).

Учитывая, что никаких перераспределений линий PCI-e между слотами нет, то и мультиплексоров нет.

Зато есть внешний генератор частот для поддержки разгона шины PCI-e 4.0 — IDT6V4.

А также шину поддерживают многочисленные ре-драйверы (усилители сигнала), поддерживающие необходимый вольтаж для всей PCI-e периферии.

В отличие от слотов для памяти, слоты PCI-e x16 имеют металлическое армирование из нержавеющей стали, которое увеличивает их надежность (что может быть важным в случае довольно частой смены видеокарт, но что более важно: такой слот легче выдержит нагрузку на изгиб в случае установки очень тяжелой видеокарты топового уровня). Кроме того, такая защита предохраняет слоты от электромагнитных помех.

Расположение слотов позволяет легко смонтировать СО любого уровня и класса, к тому же производители по умолчанию подразумевают использование ЖСО для таких процессоров, и любая помпа или водоблок от кастомной ЖСО легко установится на данной плате.

Идем дальше. На очереди — накопители.

Всего у платы 8 разъемов Serial ATA 6 Гбит/с + 2 слота для накопителей в форм-факторе M.2. (Еще один слот M.2 занят контроллером беспроводных сетей Wi-Fi/Bluetooth.). Все 8 портов SATA реализованы через чипсет TRX40 (4 порта штатно, а на еще 4 порта ушли свободные PCI-e линии). 6 портов расположены на стандартном углу справа внизу и горизонтально ориентированы, а еще 2 порта SATA помещены на нижнем торце платы, при этом ориентация уже вертикальная.

На всех этих портах можно организовать RAID.

Теперь про M.2. Материнская плата имеет два гнезда такого форм-фактора.

Нижний M.2_2 поддерживает модули размерами от 2060 до 22110 включительно. Верхний M.2_1 поддерживает всего два типоразмера: 2060 и 2080. Оба слота получают данные непосредственно от процессора.

А что касается интерфейсов, то верхний M.2_1 поддерживает модули только с PCI-e интерфейсом. А нижний M.2_2 поддерживает модули PCI-e и SATA.

Каждый слот M.2 имеет свой радиатор с термоинтерфейсами. Правда радиатор у M.2_1 объединен с крышкой радиатора системного чипсета.

Особо отмечу, что никакой дележки ресурсов нет. Однако это не все возможные слоты M.2, которые имеет данная материнка.

Да, выше я писал, что плата имеет всего два слота M.2. Но это именно физически расположенных на ней два слота. В составе комплекта материнки есть особая карта ASRock Hyper Quad M.2 card.

Плата рассчитана на установку в PCI-e x16 слот, несет на себе 4 слота M.2 (каждый поддерживает модули с интерфейсом PCI-e x2/x4).

В принципе, такую карту можно купить и отдельно, обещана ее работа на всех HEDT системах, поэтому важно каждой такой карте присвоить уникальный номер, чтобы слоты M.2 на каждой из них получали отдельные PCI-e линии и не конфликтовали друг с другом. Для этих целей карта имеет переключатели ASRock Utility Control Switch, с помощью которых можно отдать контроль за нумерацией карт (до 4х) программе (SW1), либо управлять аппаратно (SW2,SW3).

Также карта имеет вентилятор для охлаждения модулей M.2, которым возможно управлять через особый переключатель CARD_FAN1. ASRock Hyper Quad M.2 требует дополнительное питание через 6-контактный разъем (как для видеокарт).

Схема питания на этой карте двухфазная,

также имеется свой контроллер для поддержания шины PCI-e 4.0.

Кстати, в случае использования этой карты на матплате на основе Intel X299, на ней можно организовать Intel VROC (виртуальный RAID) (для этого потребуются SSD-накопители от Intel).

Расскажем и о других «прибамбасах» на плате. Имеются кнопки питания и перезагрузки.

Кроме того выше справа видна небольшая кнопка сброса настроек CMOS. Для этих же целей имеется и перемычка на левой стороне платы.

Имеется и традиционный набор штырьков FPanel для подключения проводов к передней (а сейчас уже часто и верхней или боковой или все это сразу) панели корпуса.

Данная матплата создавалась не для оверклокеров или геймеров, поэтому полагающихся флагманским оверклокерским материнкам «ништяков» тут нет. Ну табло с POST-кодами, что видно на фото выше, как бы стандартно и не относится к чему-то такому выдающемуся.

А вот подсветкой сия матплата не обделена. Кроме уже имеющейся на самой плате (о чем расскажу ниже) россыпи светодиодов, надо упомянуть и возможности материнской платы по подключению RGB-подсветки. Имеется четыре разъема для подключения любых устройств этого плана: 2 разъема для подключения адресуемых (5 B 3 A, до 15 Вт) ARGB-лент/устройств и 2 разъема неадресуемых (12 В 3 А, до 36 Вт) RGB-лент/устройств. Разъемы объединены в пары: одна (RGB+ARGB) пара расположена вверху справа, вторая — у нижней кромки платы.

Схемы подключения стандартны для всех материнских плат, поддерживающих подсветку:

Контроль по синхронизации работы подсветки RGB/ARGB возложен на чип NUC121ZC2 от Nuvoton (ARM-, он же следит и за мониторингом состояния платы.

Для размещения прошивки UEFI/BIOS использована микросхема 24COSR от Microchip Technology.

А вот микроконтроллер «Flasback2» управляет технологией «холодной» прошивки BIOS без включения самой платы (наличие ОЗУ, процессора и прочей периферии необязательно, нужно лишь подключить питание) — BIOS Flashback (видеоролик наглядно демонстрирует процесс).

Для такого обновления BIOS версию прошивки надо вначале переименовать в CREATIVE.ROM и записать в корень на USB-«флешку», которая вставляется в особо отмеченный порт USB. Ну и запуск через кнопку, которую надо держать 3 секунды.

Как я выше говорил, для сброса настроек CMOS имеется как «перемычка», так и кнопка в нижнем правом углу платы.

Периферийная функциональность: USB-порты, сетевые интерфейсы, ввод-вывод

Продолжаем рассматривать периферию. Теперь на очереди USB-порты. И начнем с задней панели, куда выведены большинство из них.

Повторим: чипсет TRX40 способен реализовать 12 портов USB (8 — USB 3.2 Gen2 и 4 — USB 2.0), а процессор Ryzen Threadripper 3xxx — 4, то есть суммарно способны реализовать 16 выделенных портов USB всех типов (из них 12 — USB 3.2 Gen2, 4 — USB 2.0), 10 из 16 свободных у TRX40 линий PCI-e 4.0 — распределены (как выше я уже показал). У процессора же все свободные линии заняты на слоты PCI-e и M.2. Более того, аудиоконтроллеры получили связь с TRX40 через линии USB-портов.

И что мы имеем? Всего на материнской плате — 14 портов USB плюс потрачено 2 линии USB-портов на периферию:

• 1 порт USB 3.2 Gen2x2: реализован через контроллер ASMedia ASM3242



  (на связь с ним потрачены 2 линии PCI-e от TRX40) и представлен и одним Type-C на задней панели;
• 3 порта USB 3.2 Gen2: все реализованы через CPU Ryzen Threadripper 3xxx и представлены на задней панели 2 портами Type-A (голубого цвета) , а также одним внутренним портом Type-C (для подключения такого же разъема на передней панели корпуса);



• 8 портов USB 3.2 Gen1: все реализованы реализованы через TRX40, 4 из них представлены 2 внутренними разъемами, каждый на 2 порта;



  еще 4 представлены портами Type-A (синие) на задней панели;
• 2 порта USB 2.0/1.1: 4 реализованы через TRX40 и представлены внутренним разъемом на 2 порта.



Итак, через чипсет TRX40 реализовано 8 USB 3.2 Gen1 + 2 USB 2.0 — 10 выделенных портов. Плюс два аудиотракта (и кодеки, отвечающие за них) подключены к системе тоже через USB 2.0 линии от TRX40 (всего 2 USB 2.0). В сумме 12 портов через TRX40.

Через процессор Ryzen Threadripper 3xxx реализовано 3 USB 3.2 Gen2 порта.

Все быстрые USB 3.2 Gen1/2 порты Type-A/Type-C оснащены ре-драйверами PI3EQX1004B1от Pericom и ASM1464 от ASMedia, дающими устойчивый вольтаж, способный обеспечить быструю зарядку мобильных гаджетов через них.

Теперь о сетевых делах.

Материнская плата оснащена средствами связи очень хорошо. Имеется обычный Ethernet-контроллер Intel WGI211-AT, способный работать по стандарту 1 Гбит/с.

Также есть и скоростной Ethernet-контроллер RTL8125AG от Realtek, способный работать на скоростях до 2,5 Гбит/с.

Я ранее уже говорил, что такое двойное Ethernet-соединение дает три преимущества:

1. Суммарная производительность (эффективный обмен информацией) вырастает;
2. Повышается стабильность обеспечения связи в случае подключения к двум провайдерам и обрыве связи от одного из них;
3. Безопасность: можно жестко разделить внутреннюю сеть (со своим роутером) с внешней сетью (интернет).

Имеется и комплексный беспроводной адаптер на контроллере Intel AX-200NGW, через который реализованы Wi-Fi 6 (802.11a/b/g/n/ac/ax) и Bluetooth 5.0. Он установлен в слот M.2 (E-key), и его разъемы для привинчивания выносных антенн выведены на заднюю панель.

Заглушка, традиционно надеваемая на заднюю панель, в данном случае уже надета, и изнутри экранирована для снижения электромагнитных помех.

Теперь про блок ввода-вывода, разъемы для подключения вентиляторов и т. п. Разъемов для подключения вентиляторов и помп — 5 (как-то маловато для платы, претендующей на почти флагманский продукт). Схема размещения коннекторов для систем охлаждения выглядит так:

Через ПО или BIOS контролируется все гнезда: вентиляторы могут управляться как через ШИМ, так и банальным изменением напряжения/тока. Эти же гнезда годны и для подключения помп от ЖСО: как от сборных, так и от «все-в-одном».

Управление СО ведется контроллером APW8828 от Anpec Electronics, возглавляющим схему питания гнездами.

С ним же тесно связан вышеупомянутый контроллер NUC121Z от Nuvoton (мониторинг), а также NCT6796 от того же Nuvoton (Multi I/O).

Управление всем множеством вентиляторов/помп возложено на утилиту FAN Tuning, а также реализовано управление в настройках UEFI/BIOS.

Аудиоподсистема

На всех платах на основе AMD TRX40 аудиоподсистема несколько отличается от традиционных, потому что практически во всех современных материнских платах звуком заведует аудиокодек Realtek ALC1220. Он обеспечивает вывод звука по схемам до 7.1.

Однако он не один. Рядом мы видим еще аудиокодек: Realtek ALC4050H.

Дело в том, что AMD TRX40 лишен контроллера High Definition Audio (HDA), поэтому Realtek ALC4050H играет роль своего рода «хаба» для связи с ALC1220 с использованием линий USB 2.0.

В аудиоцепях платы применяются «аудиофильские» конденсаторы Nichicon Fine Gold.

C Realtek ALC4050H связан имеющий операционный усилитель NE5532 от NXP.

Аудиотракт вынесен на угловую часть платы, не пересекается с другими элементами. Разумеется, левый и правый каналы разведены по разным слоям печатной платы. Все аудиоразъемы имеют привычную цветовую окраску разъемов (которая неплохо помогает подключать нужные штекеры без вглядывания в их наименование).

Еще раз надо отметить, что для связи системного чипсета с аудиокодеками теперь используются линии USB, а не HDA, поэтому ПО от Realtek переделано, и не удивляйтесь, если в списке устройств увидите что-то вроде «Realtek USB audio».

Для тестирования выходного звукового тракта, предназначенного для подключения наушников или внешней акустики, мы использовали внешнюю звуковую карту Creative E-MU 0202 USB в сочетании с утилитой RightMark Audio Analyzer 6.4.5. Тестирование проводилось для режима стерео, 24-бит/44,1 кГц. Во время тестирования ИБП тестового ПК физически отключался от электросети и работал на аккумуляторе.

По результатам тестирования аудиотракт на плате получил оценку «Очень хорошо» (оценка «Отлично» практически не встречается на интегрированном звуке, все же это удел уже полноценных звуковых карт).

Результаты тестирования звукового тракта в RMAA

Тестируемое устройство	ASRock TRX40 Taichi
Режим работы	24-бит, 44 кГц
Звуковой интерфейс	MME
Маршрут сигнала	выход на задней панели — вход Creative E-MU 0202 USB
Версия RMAA	6.4.5
Фильтр 20 Гц — 20 кГц	да
Нормализация сигнала	да
Изменение уровня	-1,0 дБ /- 1,0 дБ
Режим моно	нет
Частота сигнала калибрации, Гц	1000
Полярность	правильная/правильная

Общие результаты

Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ	+0.01, -0.05	Отлично
Уровень шума, дБ (А)	-86.9	Хорошо
Динамические диапазон, дБ (А)	87.0	Хорошо
Гармонические искажения, %	0.00432	Очень хорошо
Гармонические искажения + шум, дБ(A)	-66.5	Средне
Интермодуляционные искажения + шум, %	0.021	Хорошо
Взаимопроникновение каналов, дБ	-77.1	Очень хорошо
Интермодуляции на 10 кГц, %	0.00899	Очень хорошо
Общая оценка	Очень хорошо

Частотная характеристика

	Левый	Правый
От 20 Гц до 20 кГц, дБ	-0.38, +0.01	-0.39, +0.00
От 40 Гц до 15 кГц, дБ	-0.05, +0.01	-0.05, +0.00

Уровень шума

	Левый	Правый
Мощность RMS, дБ	-84.3	-84.3
Мощность RMS, дБ (A)	-86.9	-86.9
Пиковый уровень, дБ	-69.1	-69.2
Смещение DC, %	-0.0	+0.0

Динамический диапазон

	Левый	Правый
Динамический диапазон, дБ	+85.4	+85.4
Динамический диапазон, дБ (А)	+87.0	+87.0
Смещение DC, %	-0.00	-0.00

Гармонические искажения + шум (−3 дБ)

	Левый	Правый
Гармонические искажения, %	0.00409	0.00455
Гармонические искажения + шум , %	0.04365	0.04372
Гармонические искажения + шум (A-взвеш.), %	0.04725	0.04733

Интермодуляционные искажения

	Левый	Правый
Интермодуляционные искажения + шум, %	0.02088	0.02098
Интермодуляционные искажения + шум (A-взвеш.), %	0.01722	0.01718

Взаимопроникновение стереоканалов

	Левый	Правый
Проникновение на 100 Гц, дБ	-71	-71
Проникновение на 1000 Гц, дБ	-76	-76
Проникновение на 10000 Гц, дБ	-75	-75

Интермодуляционные искажения (переменная частота)

	Левый	Правый
Интермодуляционные искажения + шум на 5000 Гц, %	0.00884	0.00891
Интермодуляционные искажения + шум на 10000 Гц, %	0.00889	0.00894
Интермодуляционные искажения + шум на 15000 Гц, %	0.00914	0.00920

Питание, охлаждение

Для питания платы на ней предусмотрены 3 разъема: в дополнение к 24-контактному ATX здесь есть еще два 8-контактных EPS12V.

Система питания соответствует требованиям процессоров, которые очень много потребляют. Как мы знаем, у процессоров Ryzen Threadripper две схемы питания: для самого ядра и для SoC. Два 8-контактных гнезда EPS12V разнесены по разным концам PCB.

Как мы видим, схема питания в целом имеет 16 сборок.

Производитель просто упоминает про 16-фазную схему питания.

Но прямые (честные) ли фазы? Смотрим, что же за ШИМ-контроллер стоит.

А ISL69247 (Intersil/Renesas) умеет управлять максимум 8 фазами только. Смотрим на оборот материнки...

Да, мы видим 8 удвоителей фаз Intersil ISL6617A.

Таким образом схема питания на самом деле — 8×2. Каждый канал «псевдофазы» имеет суперферритовую катушку и мосфеты ISL99390 (до 90А) от того же Intersil/Renesas.

Суммарно такой потенциал (больше килоампера!) с лихвой покроет нужды даже очень горячего и монстровидного по потреблению процессора!

Собственно отсутствие честных фаз в системе питания меня не удивляет. Во-первых, у компании ASRock практически никогда не было материнских плат с большим количеством прямых фаз в схеме питания: несмотря на наличие флагманских линеек все же не забываем, что изначально ASRock образовался именно для выпуска относительно недорогой продукции для ПК. Во-вторых, система питания и так очень мощна и обеспечивает высочайшую стабильность в работе. А сегодня управление оверклокингом, по сути уже взяла на себя компания AMD через технологию Precision Boost 2.0, так что чрезмерно тонкая регулировка питания с большим количеством фаз ну как-то не требуется. Особенно с учетом того, что плата все же не для оверклокеров.

SoC имеет свою двухфазную схему питания с той же элементной базой.

ШИМ-контроллер — ISL69343 (Renesas).

Что касается модулей оперативной памяти: каждый из двух блоков DIMM имеет по двухфазной системе питания.

Каждая фаза имеет суперферритовую катушку и мосфеты SiC632A (до 50А) от Vishay

и собственный ШИМ-контроллер ISL69144 (Renesas).

Теперь про охлаждение.

Все потенциально сильно греющиеся элементы имеют свои собственные радиаторы. Как известно, самым горячим звеном в наборе AMD TRX40 является сам чипсет, поэтому многие производители вынуждены ставить вентиляторы для такого рода микросхем.

Как мы видим, охлаждение чипсета (один радиатор) организовано отдельно от силовых преобразователей. VRM-секция имеет свои два мощных радиатора, соединенные тепловой трубкой под прямым углом.

Один из радиаторов (кстати, он очень высокий — 55 мм) обслуживает мосфеты от схемы питания VCore, а второй поменьше — для SoC. И немудрено, ведь системе охлаждения VRM надо уметь справляться

Стоит особо отметить, что вентилятор на чипсетном радиаторе — не единственный в этой СО в поставке материнской платы из коробки. На радиаторе VRM для VCore есть еще два маленьких вентилятора. Можно оценить высоту этого радиатора (напомню, 55 мм), поэтому желающим установить ЖСО в свой корпус с креплением ее радиатора в корпусе ПК наверху, следует учитывать, что такой высокий радиатор «съест» часть ширины корпуса, и радиатор ЖСО может не уместиться.

Для двух модулей M.2 (2_1 и 2_2), как я уже выше отмечал, есть свои радиаторы с термоинтерфейсами. Они крепятся самостоятельно и не принимают участия в общей схеме охлаждения (радиатор для M.2_1 также несет на себе декоративный кожух на чипсетный радиатор с подсветкой).

Стоит отметить, что вентилятор на радиаторе от TRX40 не доставляет дискомфорта, хоть и достигал 3400 оборотов в минуту. Он почти всегда работал на постоянных оборотах и за общим шумом не выделялся. А вентиляторы на VRM-радиаторе вообще редко включались, а если уж и работали, то на очень малых оборотах.

Стоит напомнить, что матплата имеет толстую металлическую пластину с оборотной стороны, которая через полоску термоинтерфейса также принимает участие в охлаждении PCB со стороны блока VRM. Пластина надежно электрически изолирована от печатной платы.

Над блоком разъемов задней панели установлен один из охлаждающих радиаторов VRM, поэтому он и играет роль кожуха. А аудиотракт прикрыт кожухом соответствующего дизайна.

Еще раз хочу отметить, что система питания очень мощная. Собственно, уровень HEDT того требует, однако здесь налицо большой запас прочности и стабильности.

Подсветка

Топовые платы ASRock обычно имеют довольно красивую подсветку: светодиоды могут образовывать яркие эффекты на кожухе, покрывающем задний блок с разъемами, плюс всегда подсвечен радиатор чипсета. В данном случае на заднем блоке с разъемами расположен металлический радиатор, подсветку на нем не организовать, потому создатели ограничились голографическим оформлением. А вот радиатор TRX40 обладает красивой подсветкой под кожухом. Плюс мы помним про 4 разъема для подключения внешней подсветки, и всем этим можно управлять через программу ASRock RGB Polychrome Sync.

К моддингу может быть разное отношение, кто-то даже его не переваривает. А по мне моддинг — это нормально, это красиво, подчас просто стильно, если все подобрано со вкусом.

Стоит также повторить, что ряд производителей моддинговых корпусов с уже вмонтированной подсветкой «сертифицируют» поддержку программ ведущих производителей материнских плат, включая ASRock. А кому не нравится — всегда подсветку можно выключить через то же ПО (или в BIOS).

Программное обеспечение под Windows

Все программное обеспечение можно скачать с сайта производителя ASRock.com. Основная программа — так сказать, менеджер всего «софта» — это App Shop. Ее и следует установить первой.

App Shop помогает загрузить все остальные нужные (и не совсем нужные) утилиты. Большинство из них запускается и без App Shop. Эта же программа следит и за обновлениями установленного фирменного ПО от ASRock, а также за актуальностью прошивки BIOS.

Начнем с программы: Polychrome Sync, настраивающей работу режимов подсветки.

Утилита умеет распознавать все фирменные элементы ASRock, оснащенные подсветкой, а также ряд компонентов ПК от иных производителей, включая модули памяти.

Можно задавать подсветку как для отдельных элементов, так и для всей группы в целом, а также записывать выбранные алгоритмы подсветки в профили, чтобы потом легко переключаться между ними.

Как и следовало ожидать, наличие второго более скоростного сетевого контроллера (Realtek Dragon RTL8125) дало все основания укомплектовать данную материнскую плату специальной программой.

Программа позволяет регулировать приоритет сетевых потоков разных приложений в автоматическом режиме, а также дает возможность управлять ими вручную.

В режиме игр можно оптимизировать передачу сетевых пакетов именно с приоритетом для игр (происходит сканирование установленных игр на ПК). Особенно хороша эта утилита для тех, кто любит «стримить» игровые процессы в Сеть, то есть 2,5-гигабитный Ethernet будет использоваться как раз для этих целей, когда как сама игра будет использовать основной гигабитный канал.

Основной обслуживающей материнскую плату программой является A-Tuning.

Для тех, кому лень возиться с ручными тонкими настройками оверклокинга, имеются три предустановочных режима. Впрочем, отличие между ними небольшое: Performance Mode задает максимально возможные в рамках Intel Turbo Boost частоты всего для 2-3 ядра, когда как обычный режим довольствуется тем же для одного ядра. Режим Power Saving держит частоты на номинальном (минимальном) уровне, хотя все равно некоторые «всплески» встречаются.

Наиболее интересной частью данной программы является возможность настраивания работы вентиляторов (мы не забываем, что у материнской платы есть 5 гнезд для подключения вентиляторов).

Разумеется, есть и иные фирменные утилиты ASRock, однако я уже неоднократно о них рассказывал.

Настройки BIOS

Все современные платы сейчас имеют UEFI (Unified Extensible Firmware Interface), которые, по сути, являются операционными системами в миниатюре. Для входа в настройки при загрузке ПК традиционно надо нажать клавишу Del или F2.

Основное меню дает нам лишь системную информацию.

Управление периферией сосредоточено в разделе Advanced. Имеется возможность управления по сути каждым портом.

Не менее важен раздел AMD CPU, где можно управлять режимами работы процессора. Помним, что даже при разгоне энергосберегающие штуки работают (всяко не каждую секунду от процессора требуются максимальные частоты).

Раздел оверклокинга небольшой (плата все же позиционируется не для этих целей), но тем не менее имеется набор стандартных опции в рамках того, что поддерживают процессоры Ryzen Threadripper и оперативная память DDR4.

Впрочем мы знаем, что для «тредрипперов 3ххх» даже обычные настроек разгона — бесполезны, ибо процессор сам по себе уже работает на почти предельных частотах (с помощью AMD Precision Boost2). Ну разве что с использованием очень мощных методов охлаждения...

Раздел мониторинга дает возможность не только лицезреть температуры и обороты вентиляторов, но и управлять последними через панель Fan и Fan-Tastic Tuning.

Меню Tool позволяет управлять подсветкой, обновить BIOS (как через считывание с накопителя, так и через загрузку из интернета).

Формально переходим к разгону (мало того, что сама плата не предназначена для этого, так и AMD заранее так разгоняет свои современные процессоры, что оверклокерам по сути уже делать нечего (ну кроме хардкорных, которые выключают технологии типа AMD Precision Boost).

Разгон/тесты

Полная конфигурация тестовой системы:

• материнская плата ASRock TRX40 Taichi;
• процессор AMD Ryzen Threadripper 3970X 3,7 ГГц (до 4,5 ГГц);
• оперативная память Corsair UDIMM (CMT32GX4M4C3200C14) 32 ГБ (4×8) DDR4 (XMP 3200 МГц);
• накопители SSD OCZ TRN100 240 ГБ и Intel SC2BX480 480 ГБ;
• видеокарта Palit GeForce RTX 2070 Super Gaming Pro OC;
• блок питания Corsair AX1600i (1600 Вт) Вт;
• СО DeepCool Gamer Storm Captain 240 Pro, усиленная вентиляторами Enermax 2800 об/мин;
• телевизор LG 43UK6750 (43″ 4K HDR);
• клавиатура и мышь Logitech.

Программное обеспечение:

• операционная система Windows 10 Pro (v.1909), 64-битная
• AIDA 64 Extreme
• 3DMark Time Spy CPU benchmark
• 3DMark Fire Strike Physics benchmark
• 3DMark Night Raid CPU benchmark
• HWInfo64
• Adobe Premiere CS 2019 (рендеринг видеоролика)

Запускаем все в режиме по умолчанию. Затем нагружаем тестом от AIDA.

AMD Precision Boost 2.0 позволил частотам по ядрам подняться до 4,0 ГГц, однако выше уже не получается, термозащита срабатывает: нагрев процессора достигал почти 100 °C, поэтому временами частоты сбрасывались. При этом СО работала на пределе возможностей. Да, к сожалению, даже усиление обычной «водянки все-в-одном» не дало нужного результата: очевидно, что требуется особая ЖСО, рассчитанная именно на Threadripper 3xxx. В прошлом материале я использовал ЖСО Enermax Liqtech TR4 240, рассчитанную на TDP 500 Вт, и это дало свой эффект. Сейчас же явный упор в перегрев CPU. Понятно, что тесты от AIDA — чрезмерные, и в реальной жизни вряд будет такая разовая мощная нагрузка на процессор (даже Premiere так не нагружает, чтобы 100% по всем ядрам беспрерывно). Однако такие тесты показательны. Кстати, вот остальные параметры работы материнской платы были в норме: нагрев СО VRM не превышал 56 °C (на верхнем радиаторе вентиляторы лишь изредка запускались), чипсет TRX40 также не нагревался выше 55 градусов, так как его вентилятор на более чем 3000 оборотах в минуту прекрасно делал свою работу. К сожалению HWInfo64 дает неверные показания потребляемой мощности процессора: Threadripper 3970X в таком режиме потребляет более 350 Вт, а не на 70 меньше. Кстати очевидно, что СО VRM способна отводить более 300 Вт, что опять же идет в плюс материнке.

Я снова использовал ЖСО Enermax Liqtech TR4 240, и это сразу же дало свой эффект: частоты особо не поднялись, оставшись на уровне 4,1 ГГц, но при этом максимальный нагрев процессора был уже около 85 °C. Еще раз повторю, что любая обычная СО будет работать на максимуме возможностей (если же использовать такие процессоры с активной технологией AMD PB2, но и очевидно, что оверклокерам тут делать больше нечего). Надо ставить дорогие ЖСО из ряда «все в одном» (они же называются еще необслуживаемыми), рассчитанные на лимиты в 500 Вт, либо покупать и устанавливать кастомные водяные системы охлаждения.

Нагрев остальных элементов материнской платы был в норме (VRM до 68 °C, чипсет TRX40 — до 79 °C). При этом чипсетный вентилятор работал на частотах до 4000 оборотов в минуту (шум почти не ощущался — установили очень хороший вентилятор), а вентиляторы на VRM практически редко включались.

Я пробовал менять установки работы матплаты и процессора через фирменную утилиту ASRock A-Tuning, а также через AMD Ryzen Master — ничего не поменялось по сути. Разве что последняя программа более тщательно контролирует вольтажи и частоты, поэтому потребление процессора немного выросло, впрочем, все эти различия укладываются в погрешности измерений.

В общем, покупайте материнскую плату и процессор, вставляйте, запускайте и не морочьте себе голову — как бы поднять частоты. Технологии от AMD все сделают за вас сами по себе.

Выводы

ASRock TRX40 Taichi — отлично сбалансированная материнская плата для HEDT со стоимостью около 40 тысяч рублей (ценники на «железо» для HEDT начинаются примерно с 25-27 тысяч). У нее средний набор периферийных возможностей: 14 портов USB всех видов (при этом самых быстрых маловато — всего 4, но имеется один сверхбыстрый USB 3.2 Gen2×2), 3 слота PCIe x16, которые всегда имеют 16 линий без разделения ресурсов с иной периферией, 2 проводных сетевых соединения (одно из которых — 2,5 Гбит/с), контроллер Wi-Fi 6, всего 5 разъемов для вентиляторов. Вроде бы не так шикарно, как у остальных флагманских плат, однако при этом ASRock TRX40 Taichi имеет не 2 или 3 слота M.2, как остальные, а 6! Да, 4 из них — на комплектной карте расширения ASRock Hyper Quad M.2, но мало кто найдет применение всем трем слотам PCIe x16, так что свободный слот можно занять этой картой. Из очевидных достоинств ASRock TRX40 Taichi — прекрасная система питания: 16 (8×2) фаз для ядра и 2 для SoC. Она способна обеспечить работу любых совместимых процессоров под полноценным авторазгоном — нужна лишь очень мощная ЖСО.

Отметим армирование слотов PCIe и радиаторы для накопителей в двух слотах M.2 на самой плате. В сумме это уже тянет на флагманский продукт, а у таких решений на TRX40 ценники начинаются с 50-55 тысяч рублей.

Еще раз хочу отметить, что цены на Ryzen Threadripper 3xxx начинаются со 100 тысяч рублей, поэтому 40 тысяч за материнскую плату выглядит вполне посильно.

Как дополнительный плюс стоить отметить красивую подсветку самой платы и широкие возможности для подключения дополнительных RGB-устройств.

В общем, плата произвела очень хорошее впечатление и прекрасно годится для создания мощной рабочей станции под серьезные вычислительные проекты.

В номинации «Оригинальный дизайн» за прекрасную систему питания плата ASRock TRX40 Taichi получила награду:

В номинации «Отличная поставка» плата ASRock TRX40 Taichi получила награду:

Благодарим компанию ASRock
за предоставленную на тестирование плату

Также благодарим компанию Acronis
и лично Анну Кочарову за предоставление Premium-лицензии на Acronis True Image для тестовых стендов

Для тестового стенда:
блок питания Corsair AX1600i (1600W) предоставлен компанией Corsair
термопаста Noctua NT-H2 предоставлена компанией Noctua
