Обзор испарительного охладителя воздуха («кондиционера») GDS-620

В комментариях к статьям мы часто видим сообщения примерно следующего содержания: «Да зачем нужна вся эта дорогая техника, когда {на Озоне | на Wildberries | на AliExpress | и т. п.} я видел точно такое же, только за три копейки, да еще и с перламутровыми пуговицами?!» Чтобы ответить на этот наболевший, видимо, вопрос, мы продолжаем серию обзоров под общим названием «китайский эксперимент» (КЭ). В рамках этого эксперимента мы закупаем на популярных маркетплейсах образцы различной техники нижней ценовой категории, включая откровенный noname, и тестировать их по нашей стандартной методике. Что из этого получится, мы и сами не знаем — ну так на то он и эксперимент.

Жарким летом на маркетплейсах возрастают продажи охладителей испарительного типа. Такие устройства призваны охлаждать воздух в квартире, пропуская его через увлажненный холодной водой аквафильтр. Эффективность подобных «кондиционеров» сомнительна: под карточками товаров можно видеть множество негативных отзывов от разочарованных покупателей.

Нам давно хотелось познакомиться с подобным устройством поближе, рассмотреть его конструкцию и измерить его эффективность. На одном из маркетплейсов мы выбрали модель покрупнее и помощнее и рискнули ее приобрести.

Продавец оценил производительность охлаждения этой модели в 12 000 BTU, а заявленная потребляемая мощность составляет 1000 Вт: такими характеристиками может похвастаться не всякая сплит-система классического типа. Мы проверим, на что способна эта модель в действительности и поймем, зря ли потратили 5 тысяч рублей.

Характеристики

^* В таблице выше мы, по традиции, приводим официальные технические характеристики, взятые из карточки товара: ответственность за достоверность этих сведений несет продавец или производитель. Внимательный читатель, несомненно, уже догадывается, что приведенные цифры не имеют отношения к действительности.

Комплектация

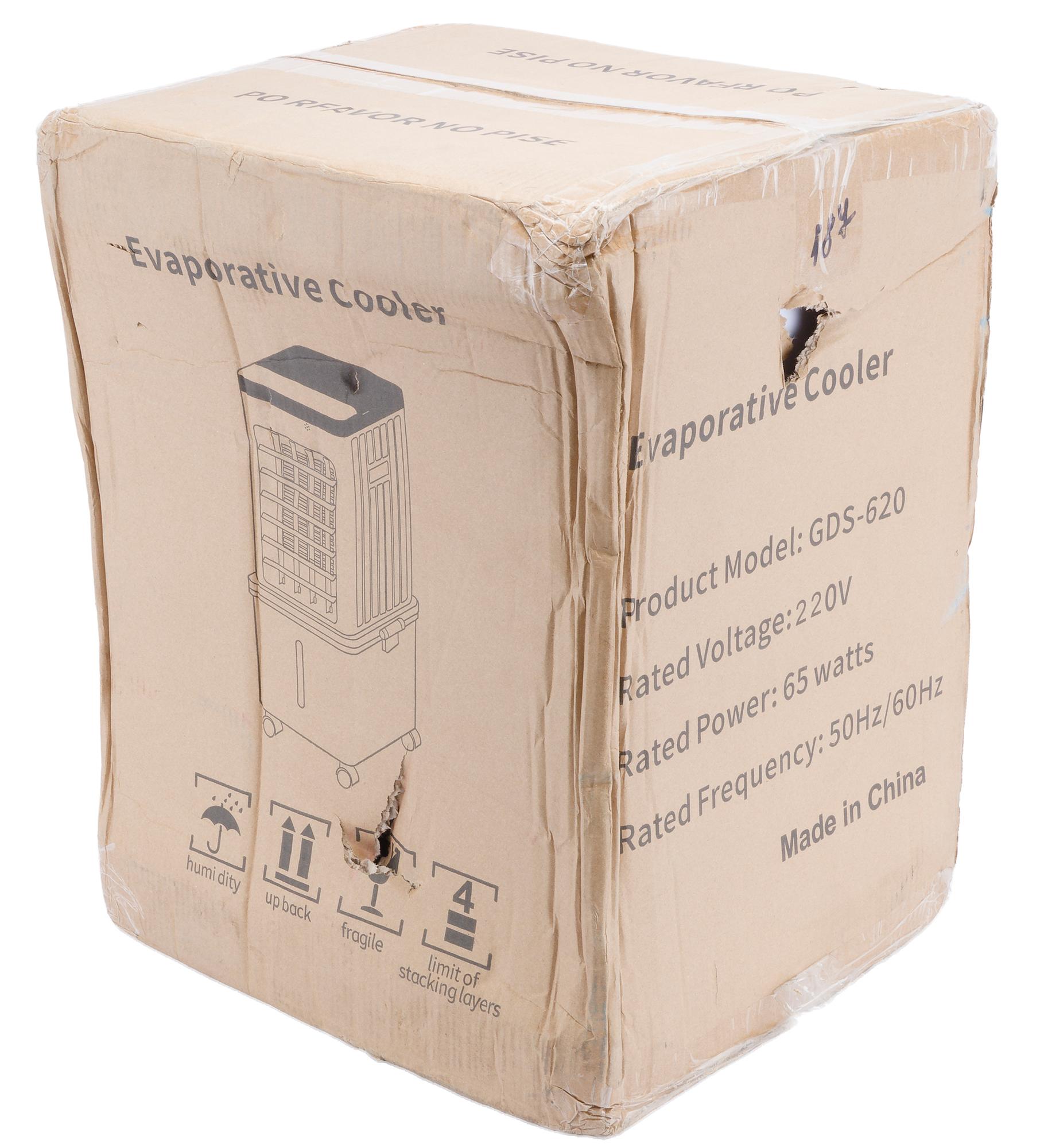

По состоянию коробки мы видим, что прибор прибыл к нам издалека и проделал непростой путь: транспортная компания оказалась к ней неблагосклонна.

Производитель устройства предпочел остаться неизвестным: никаких упоминаний о нем на упаковке нет. Из значимой информации здесь мы видим только изображение прибора и краткие технические характеристики: потребляемую мощность и параметры электросети.

Обратим внимание, что указанная на упаковке потребляемая мощность (65 ватт) вполне правдоподобна, но больше чем на порядок отличается от заявленных в карточке товара фантастических 1000 Вт.

Помимо самого устройства, внутри мы обнаружили комплект роликовых колес, четыре полимерных аккумулятора холода и руководство пользователя.

На первый взгляд

Продавец позиционирует это устройство как портативный кондиционер: так мы и будем называть его в дальнейшем. Слово «кондиционер» мы здесь и далее мы употребляем без кавычек: хотя определенные сомнения в эффективности устройства у нас появились еще на стадии знакомства с описанием на маркетплейсе, мы постараемся быть объективными и дождемся результатов лабораторных измерений.

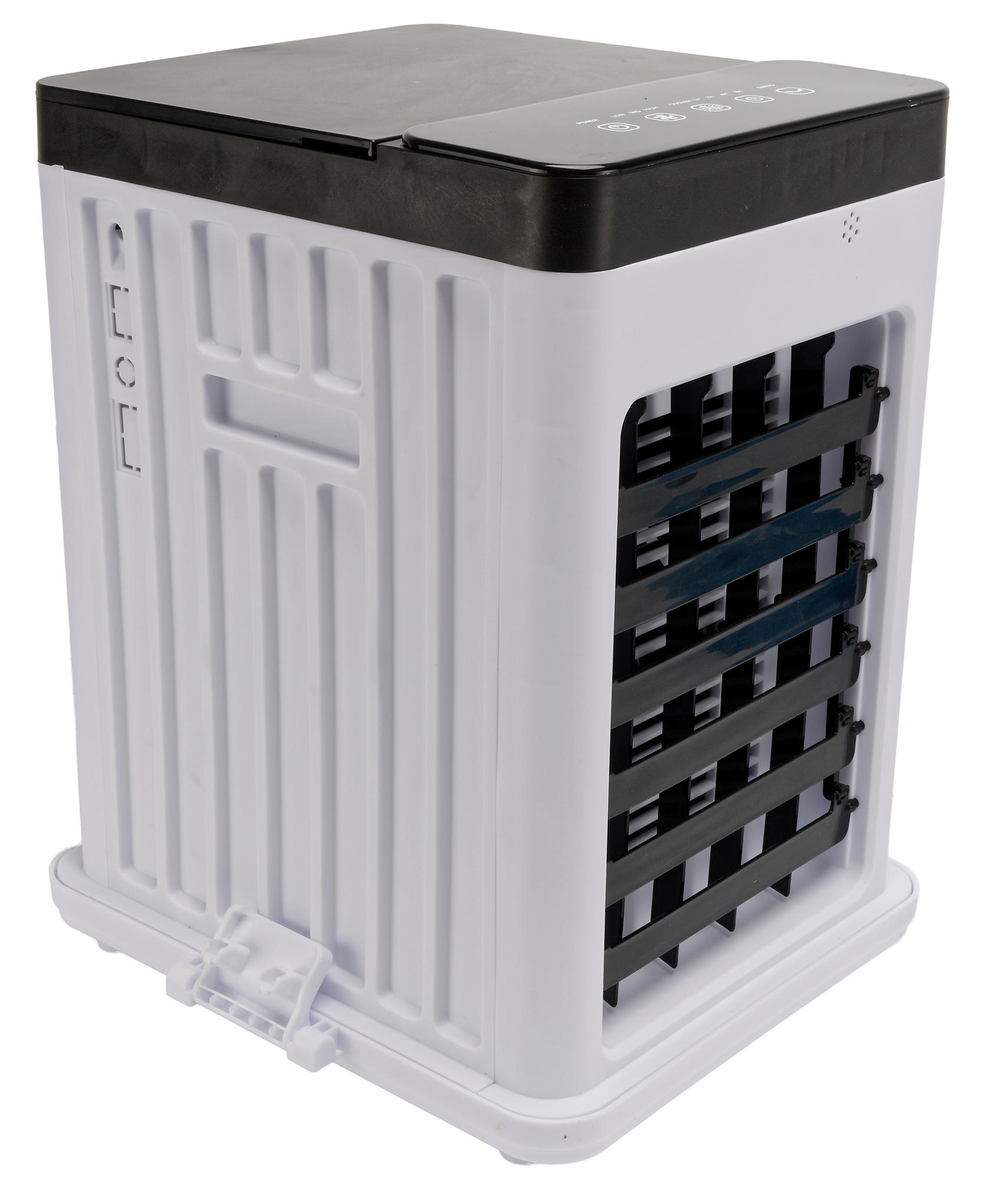

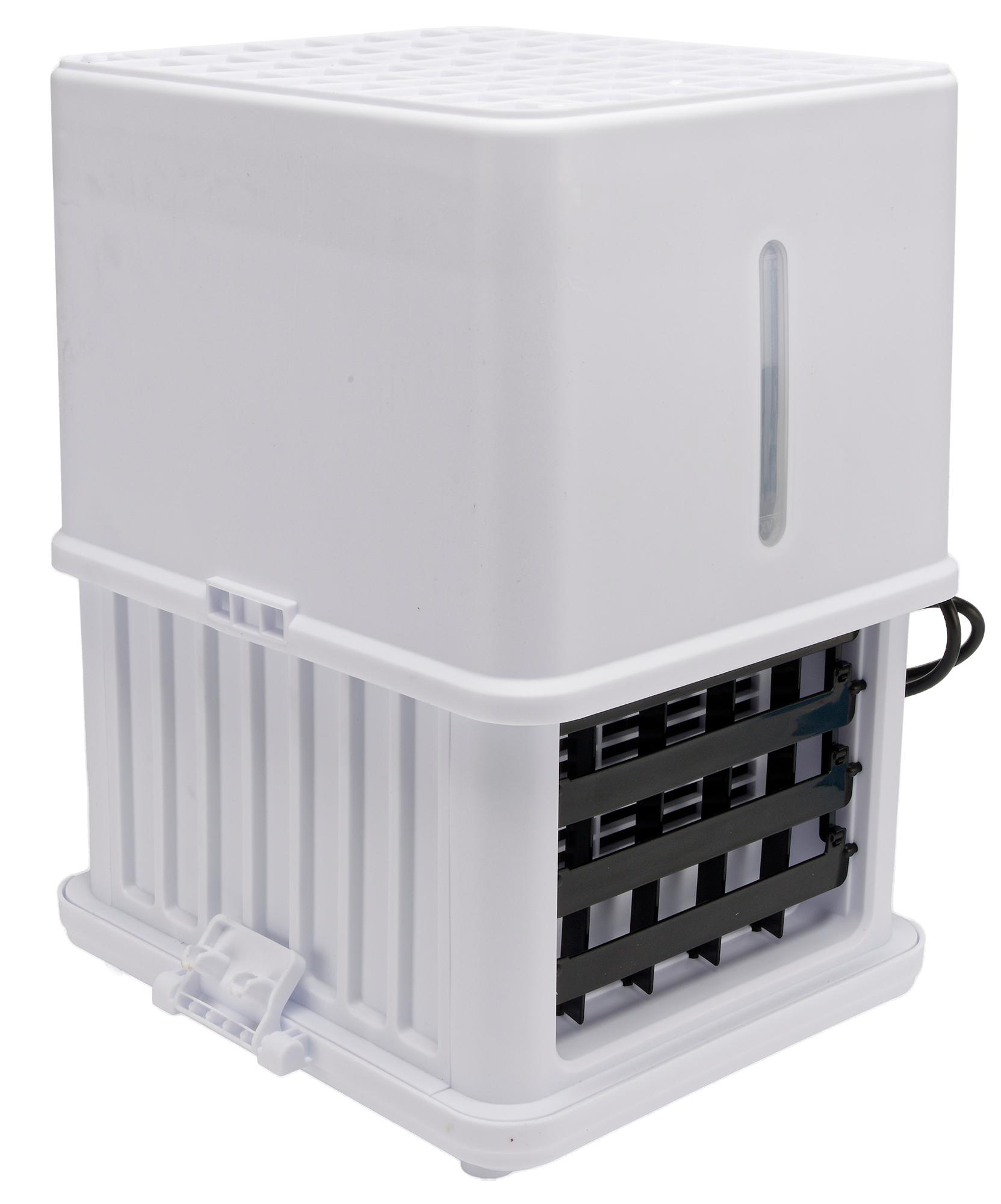

В транспортировочном положении кондиционер занимает чуть меньше места, чем в рабочем: моторный блок накрыт перевернутым резервуаром для воды. Несмотря на сильно поврежденную упаковку, устройство доехало до нас в целости и сохранности: бак выполнил функцию защитного кожуха.

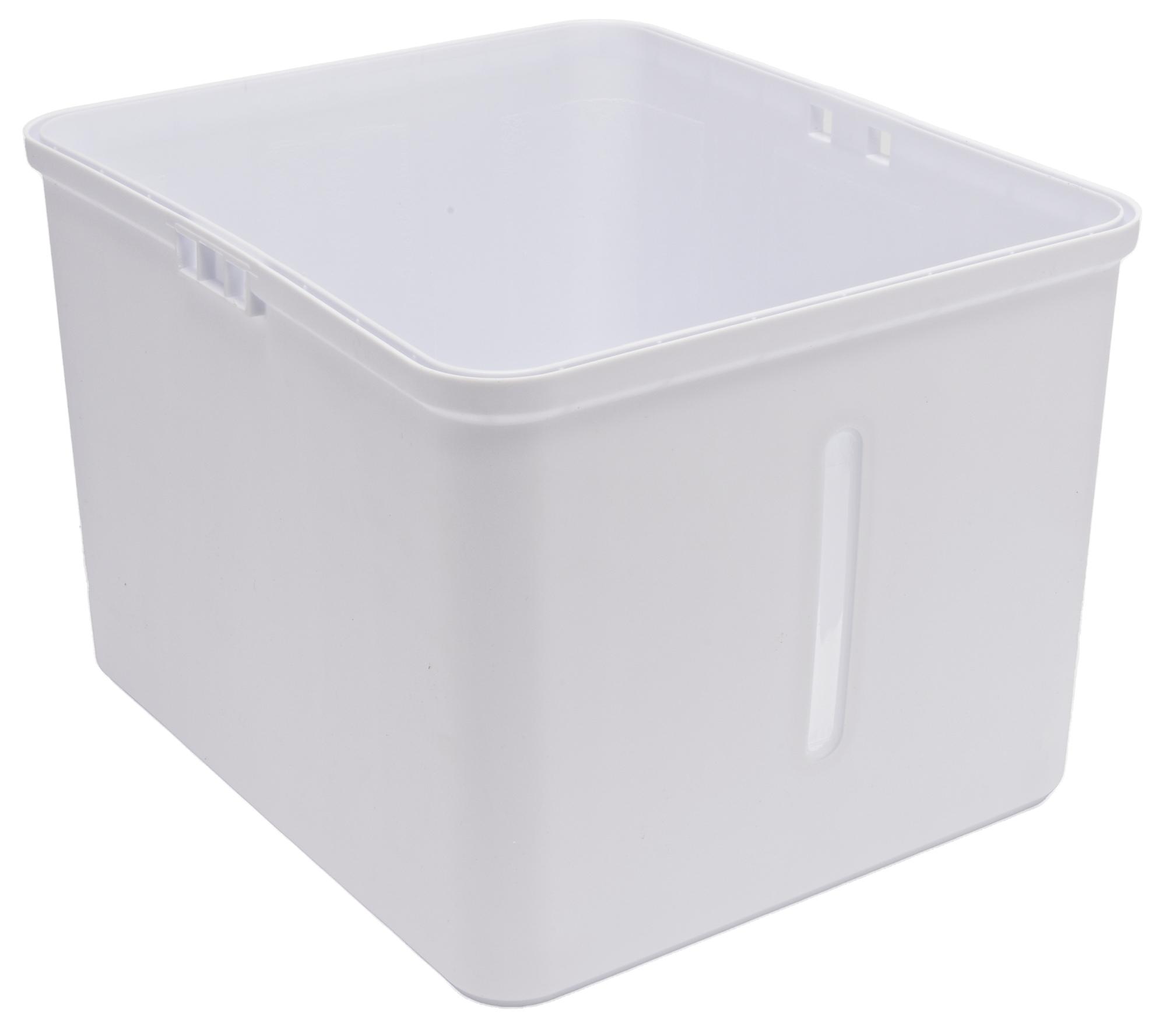

Корпус моторного блока и резервуар для воды сделаны из бюджетного белого пластика, не слишком прочного на ощупь и прогибающегося при нажатии. На передней стороне бака мы видим прозрачное окошко, через которое можно видеть уровень жидкости. Емкость резервуара не упомянута в технических характеристиках. На глаз мы оцениваем ее примерно в пять литров (точное значение измерим чуть позже).

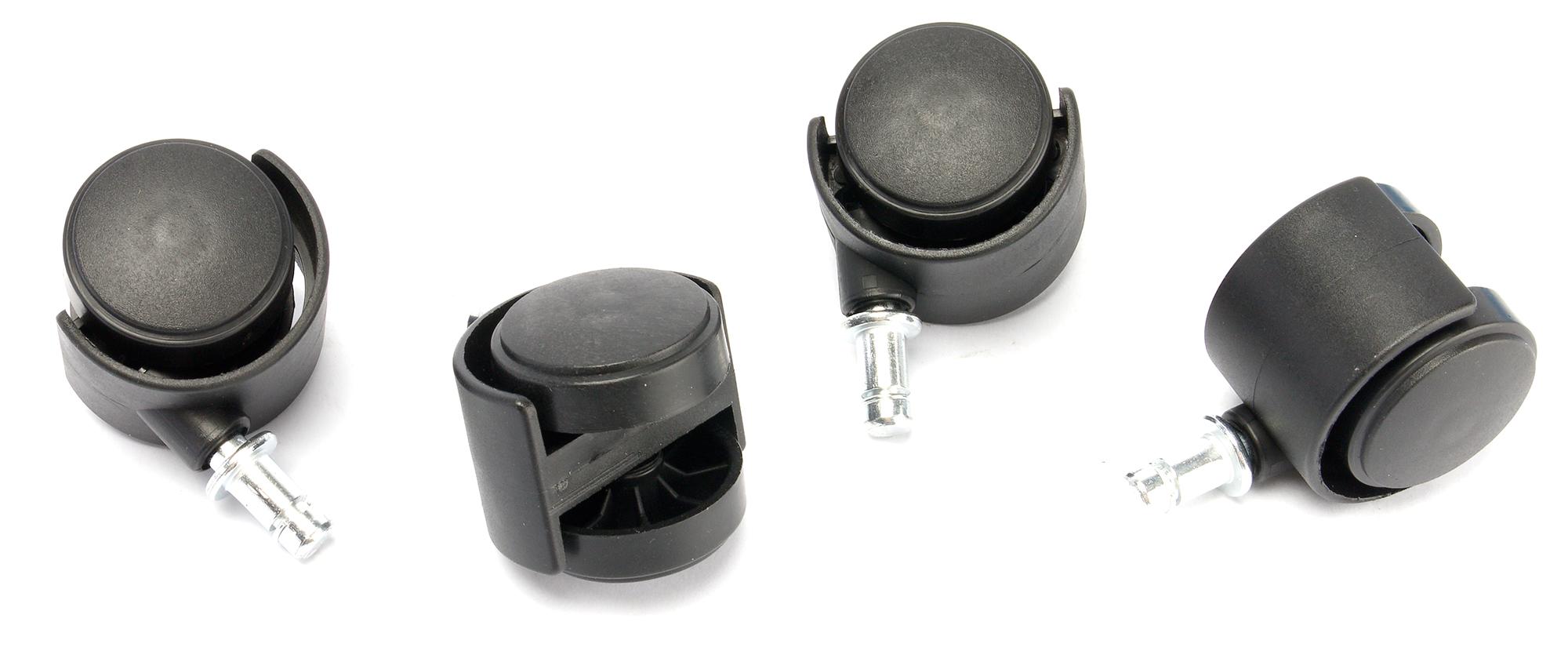

К устройству прилагается четыре «мебельных» ролика, их перед началом эксплуатации следует установить.

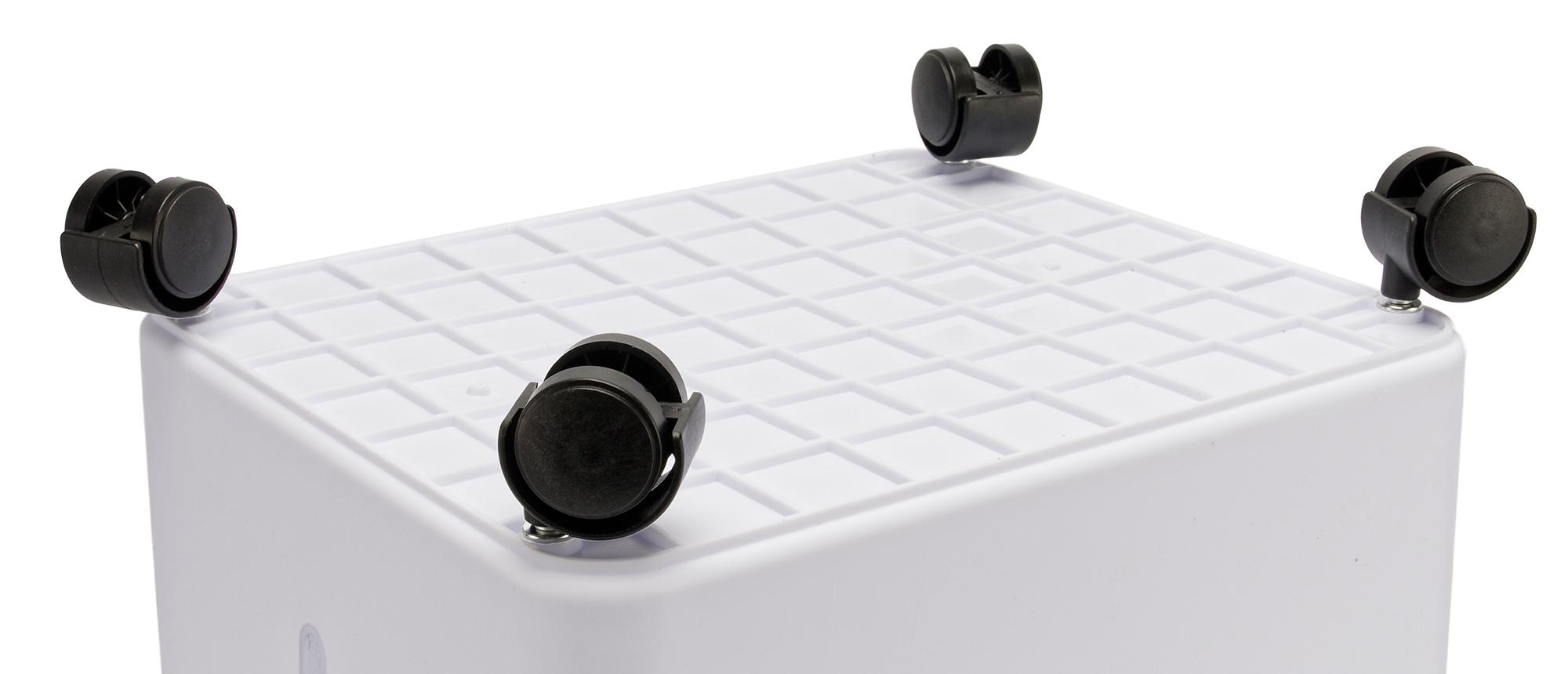

Ролики вставляются в отверстия на нижней панели резервуара.

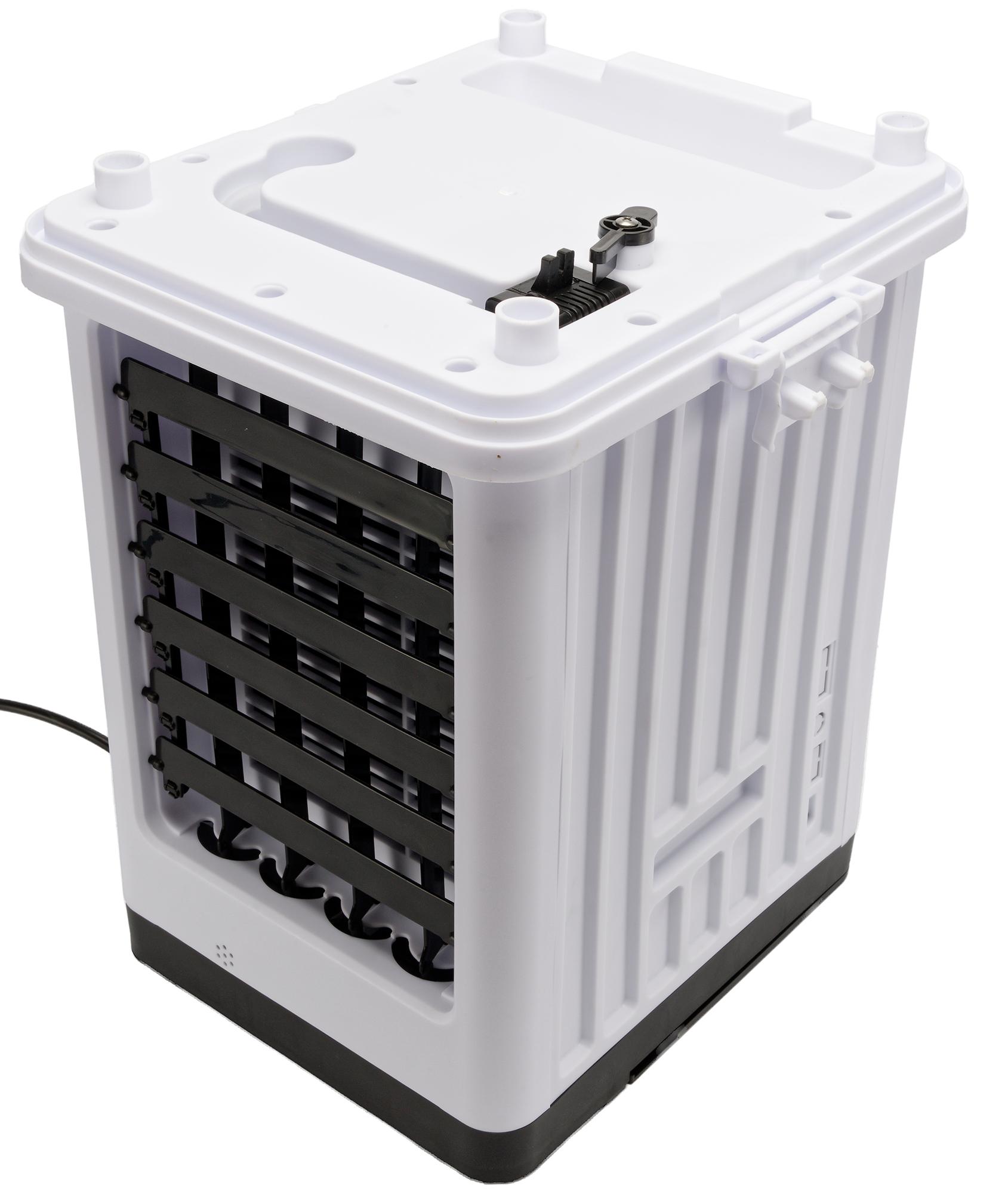

Моторный блок устанавливается на резервуар для воды и закрепляется двумя боковыми защелками. Не слишком прочный пластик заставляет опасаться за надежность конструкции: поднимать заправленный водой прибор мы не рискнули.

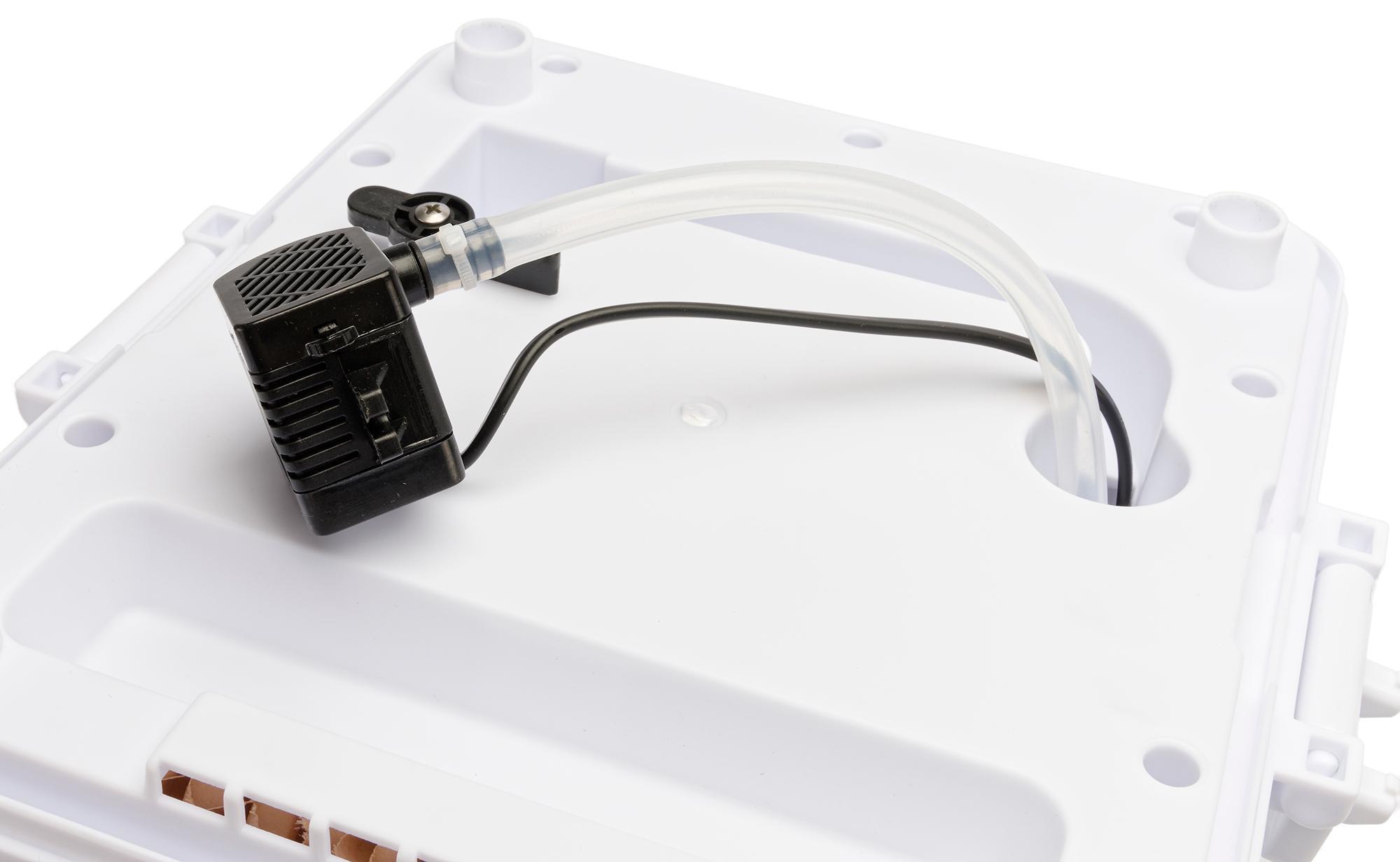

В нише на нижней панели моторного блока скрывается погружной насос с силиконовой трубкой: он нагнетает воду из резервуара в рабочую камеру.

После заполнения резервуара следует освободить модуль, повернув специальную защелку, и опустить его в воду.

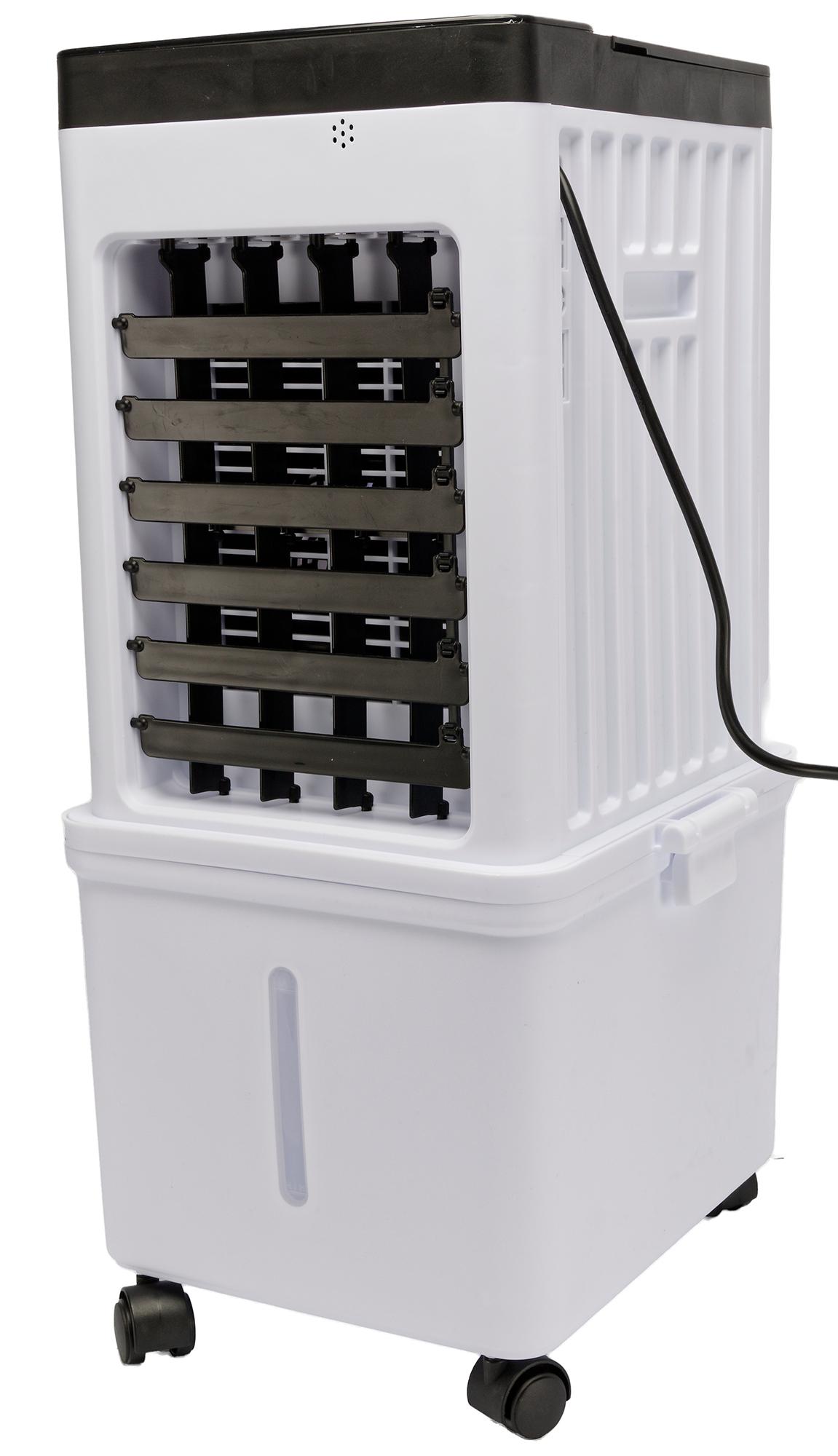

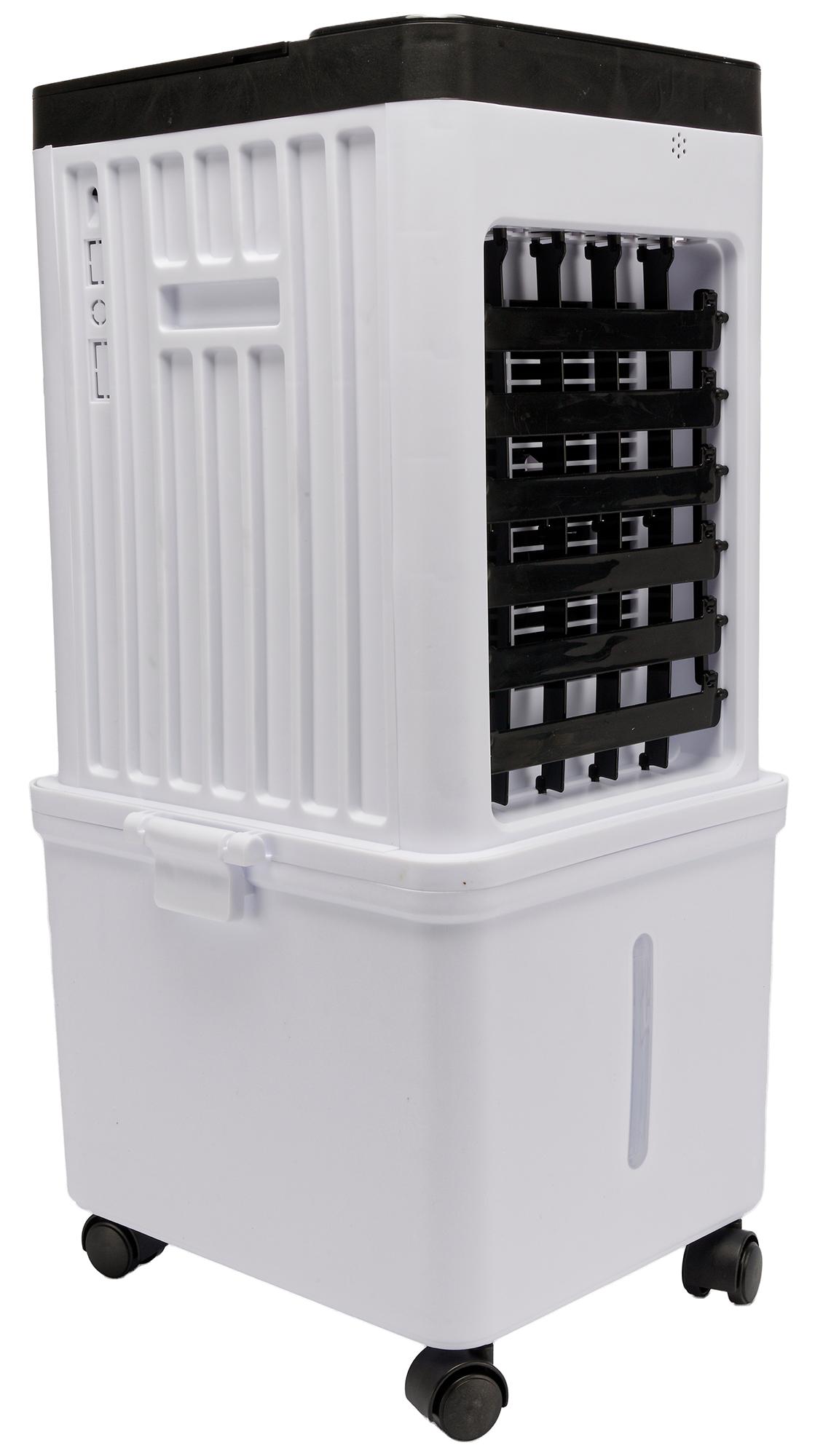

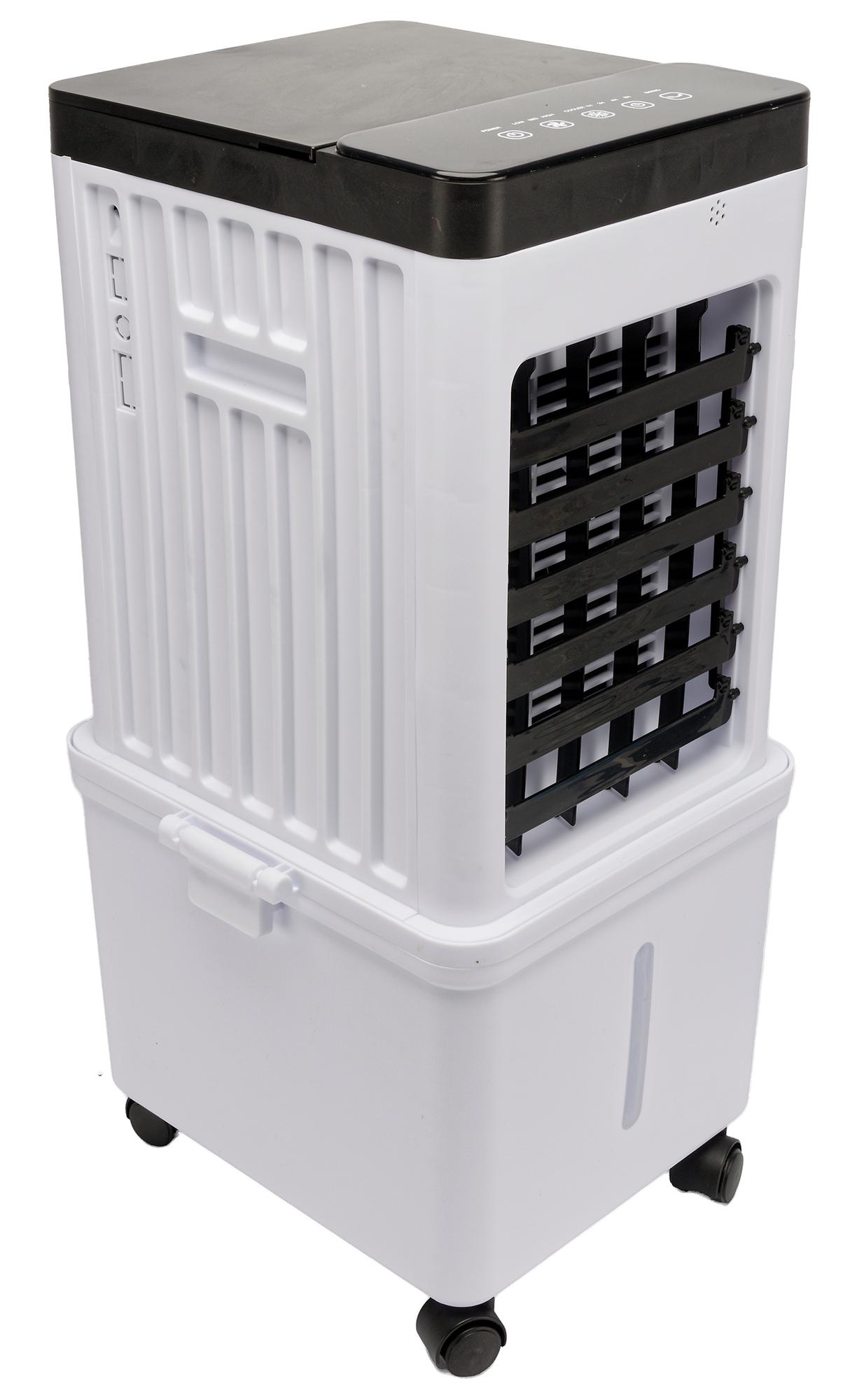

Дизайн у устройства сугубо утилитарен: назвать его изящным никак нельзя.

Внешний вид портится и электропроводом, выходящим из боковой стенки: куда эстетичнее, пожалуй, было бы вывести его сзади.

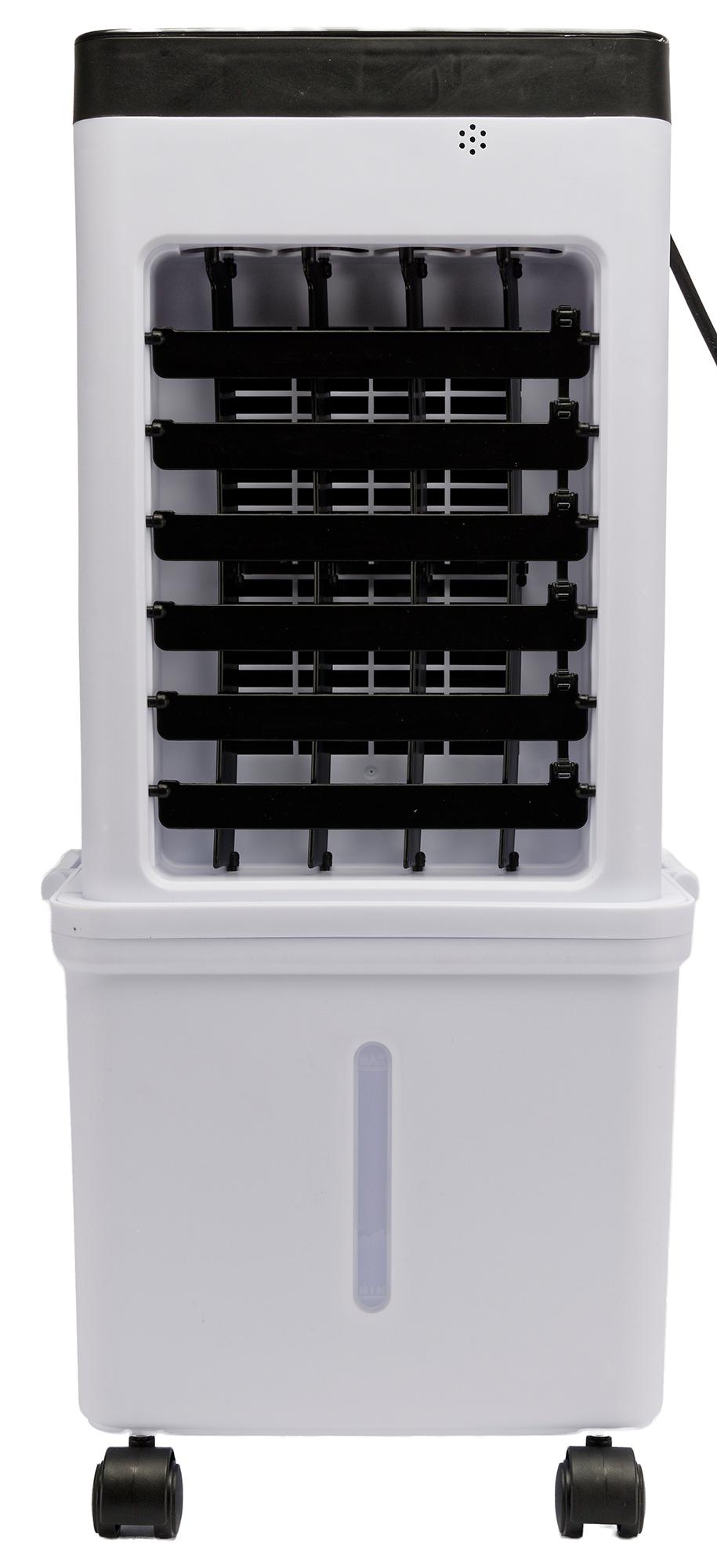

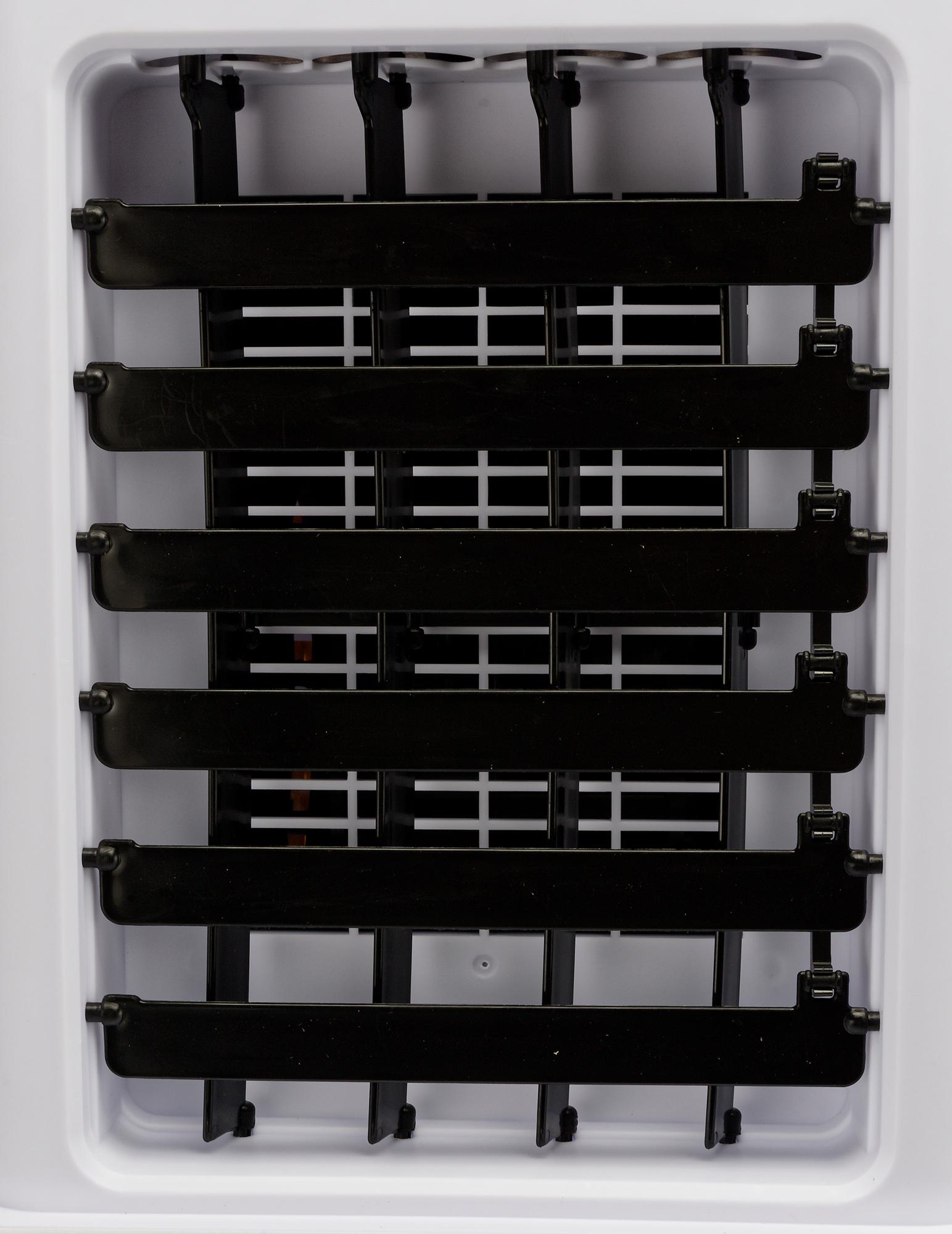

Вентиляционное отверстие для выхода воздуха расположено спереди. Здесь мы видим два комплекта жалюзи: вертикальные управляются встроенным приводом, а горизонтальные регулируются вручную.

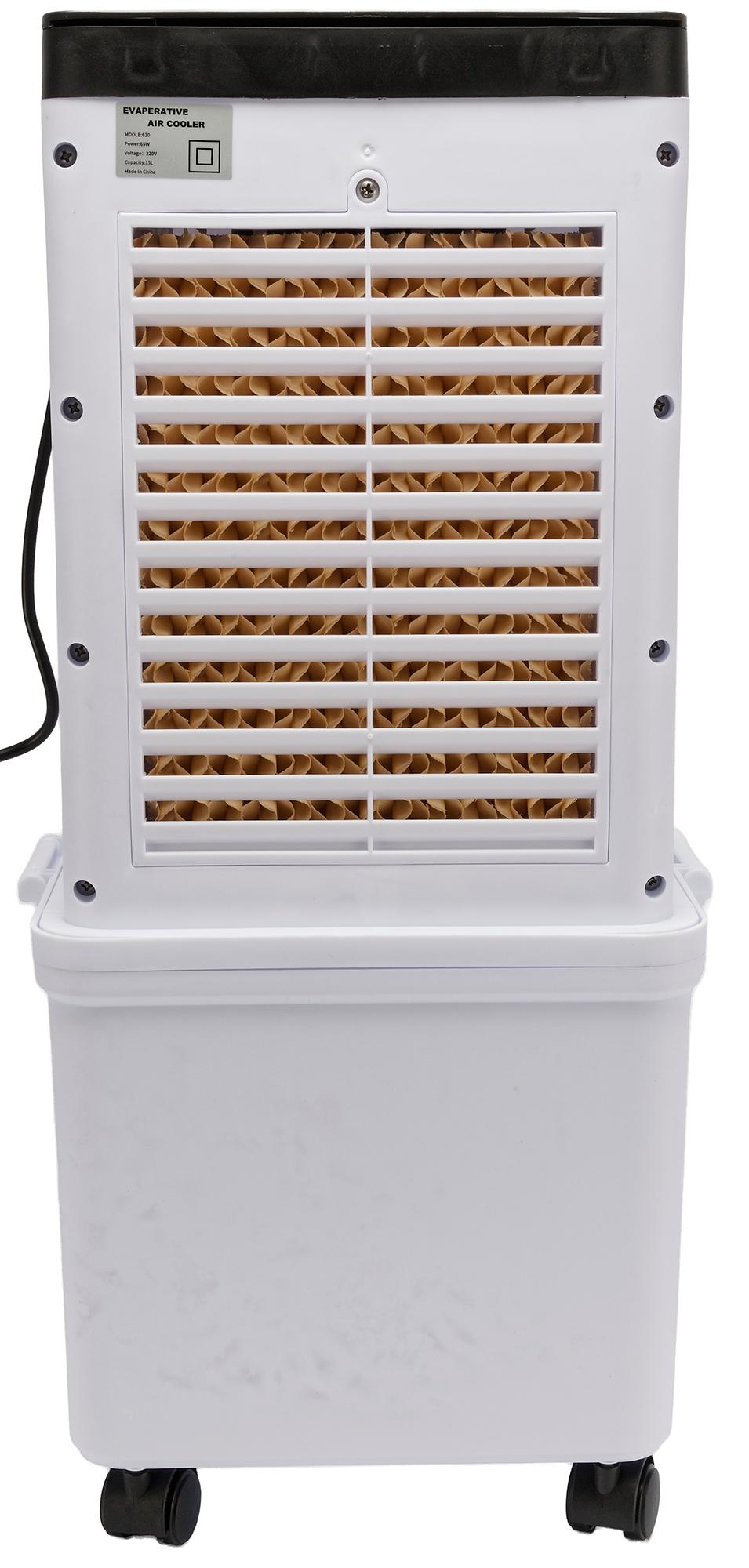

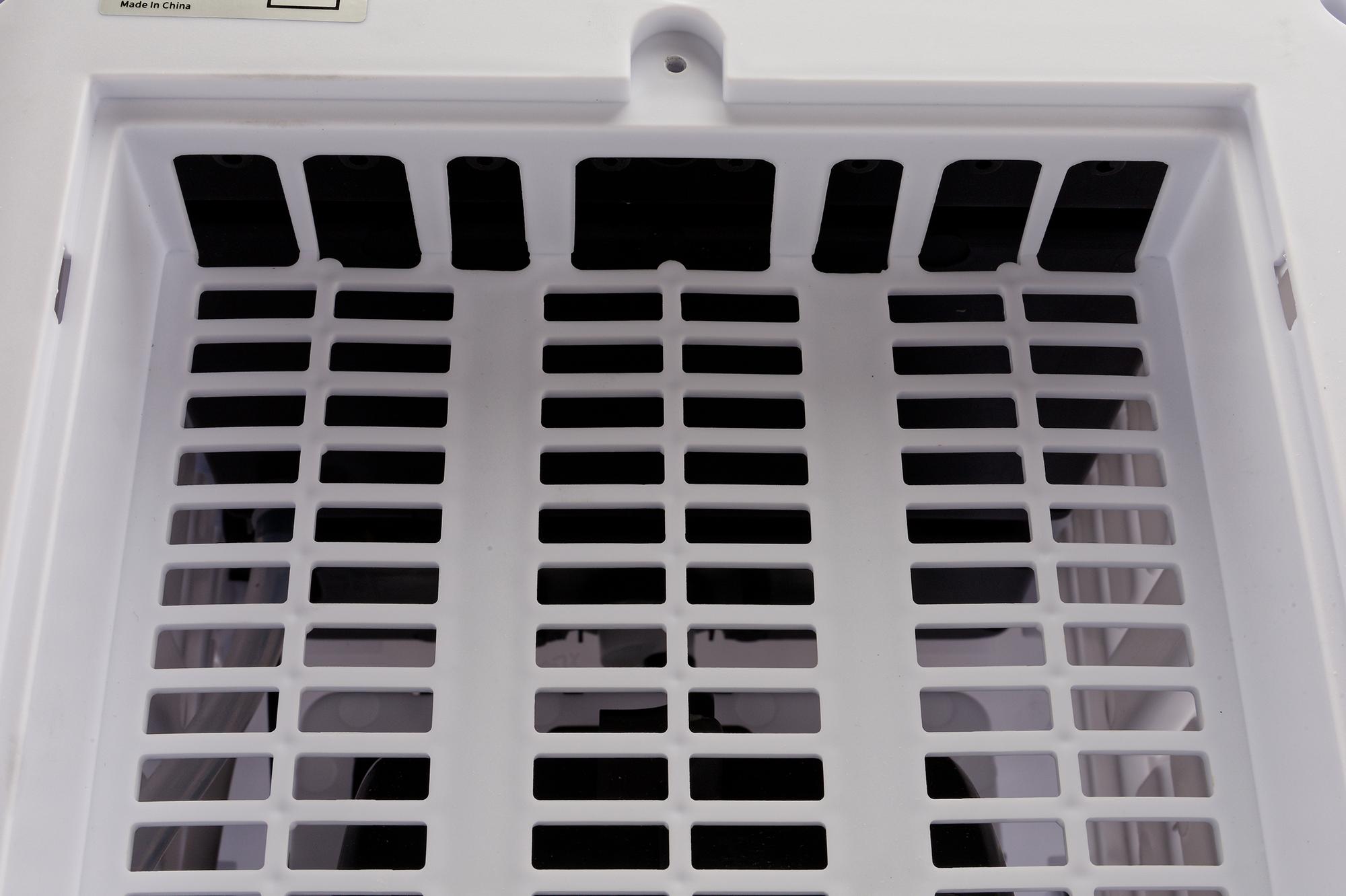

Пластиковая впускная решетка располагается сзади. Она удерживается на защелках и дополнительно фиксируется металлическим саморезом.

Какой-либо защиты от пыли тут нет: взвешенные в воздухе частицы, шерсть домашних животных и тополиных пух могут беспрепятственно проникать внутрь устройства и оседать на увлажняющем элементе.

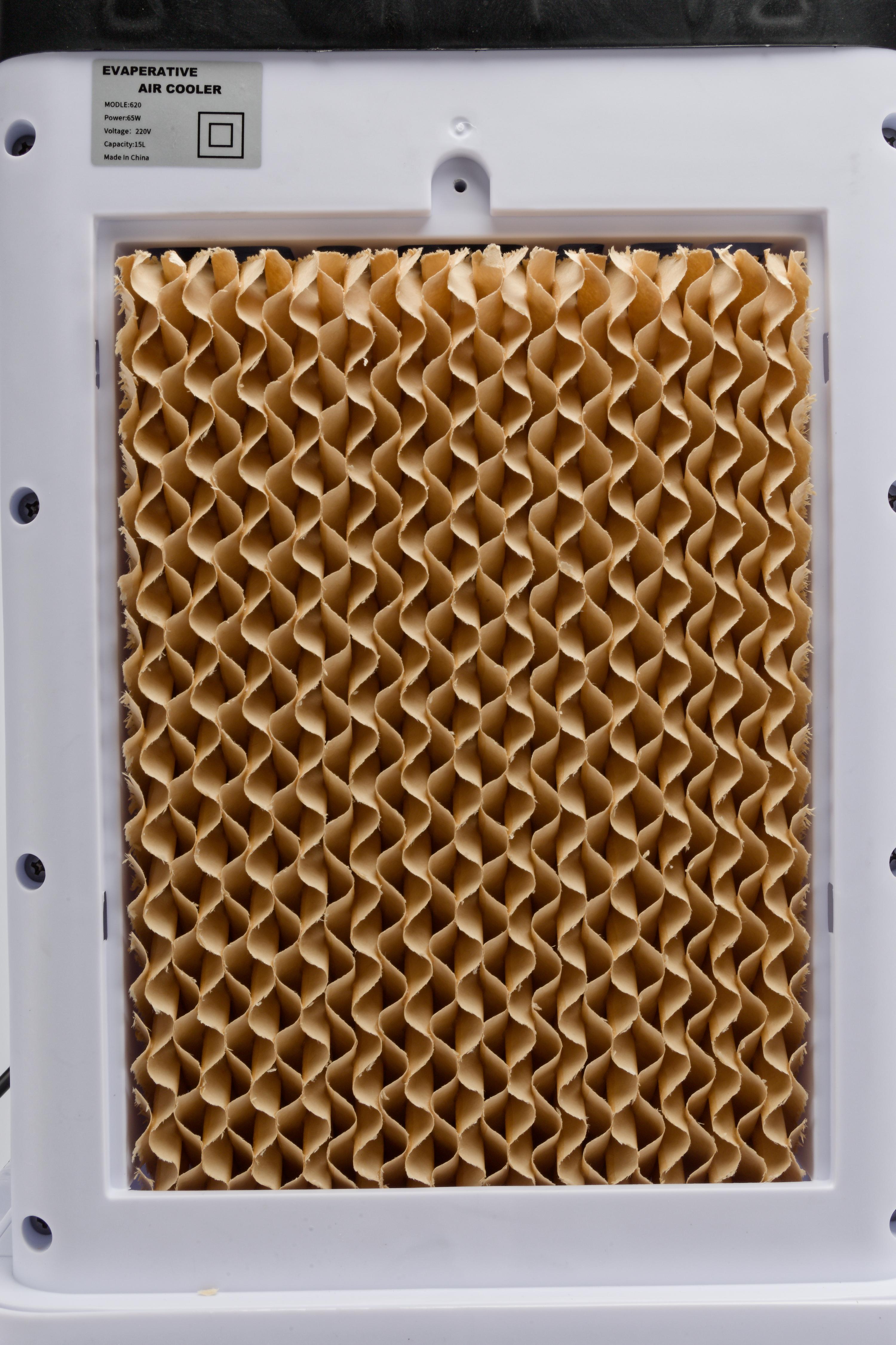

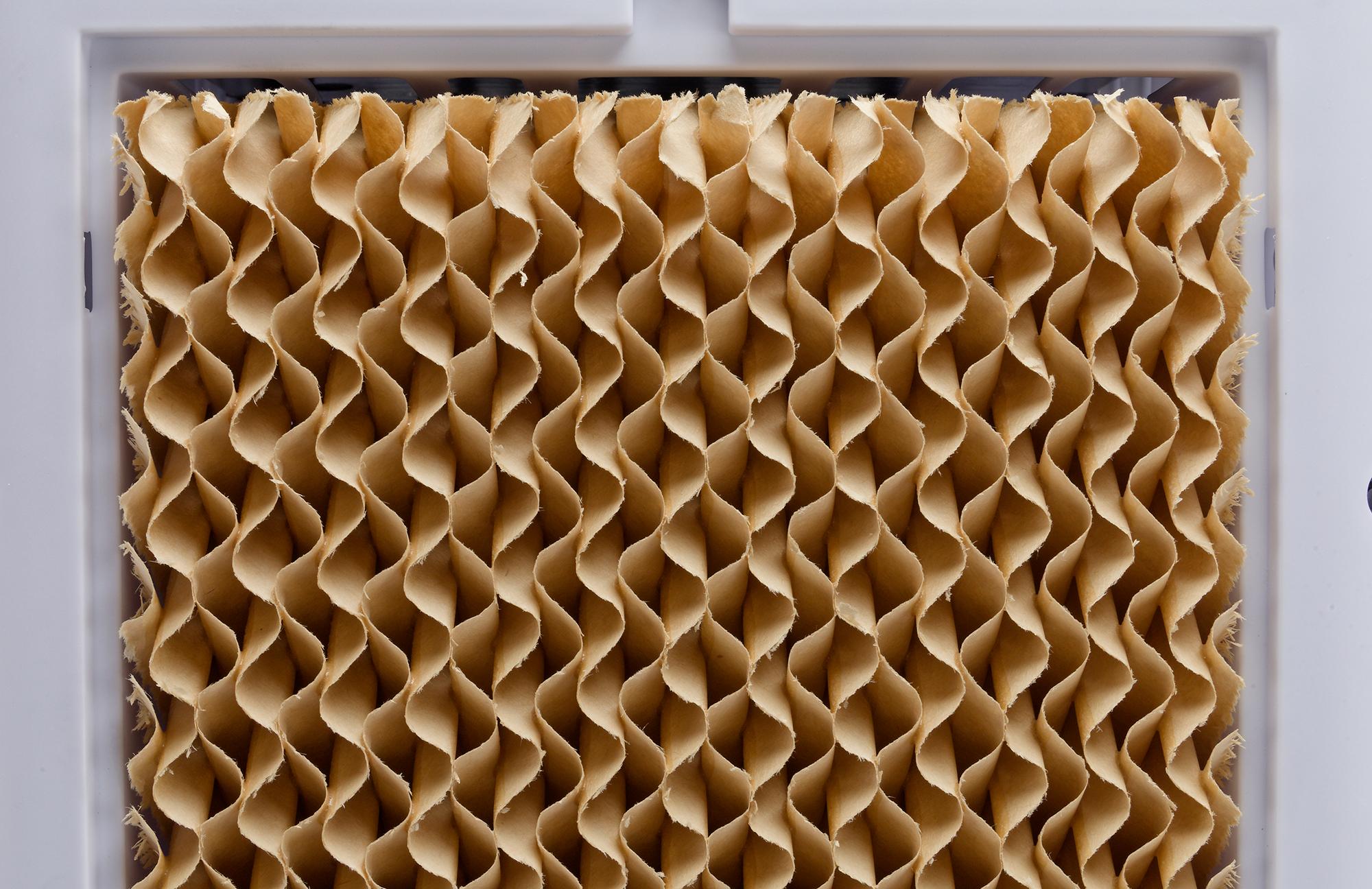

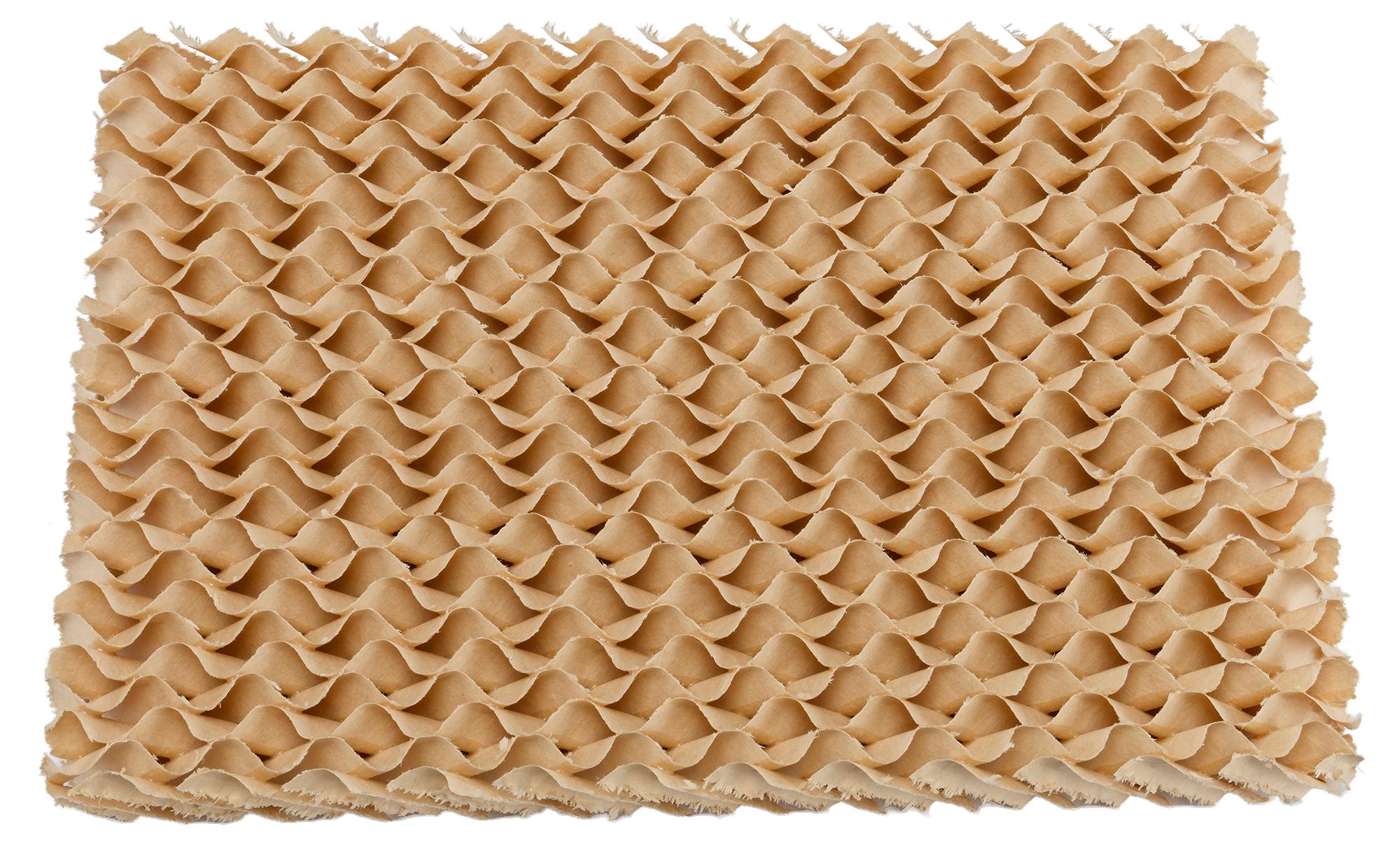

Главная часть устройства — пористый целлюлозный фильтр, смачиваемый холодной водой. Воздух, проходящий через трехмерную конструкцию, насыщается водяными парами и (по замыслу конструктора) охлаждается.

Прямоугольный аквафильтр можно извлечь из корпуса, чтобы промыть (в запыленной комнате это придется делать довольно часто).

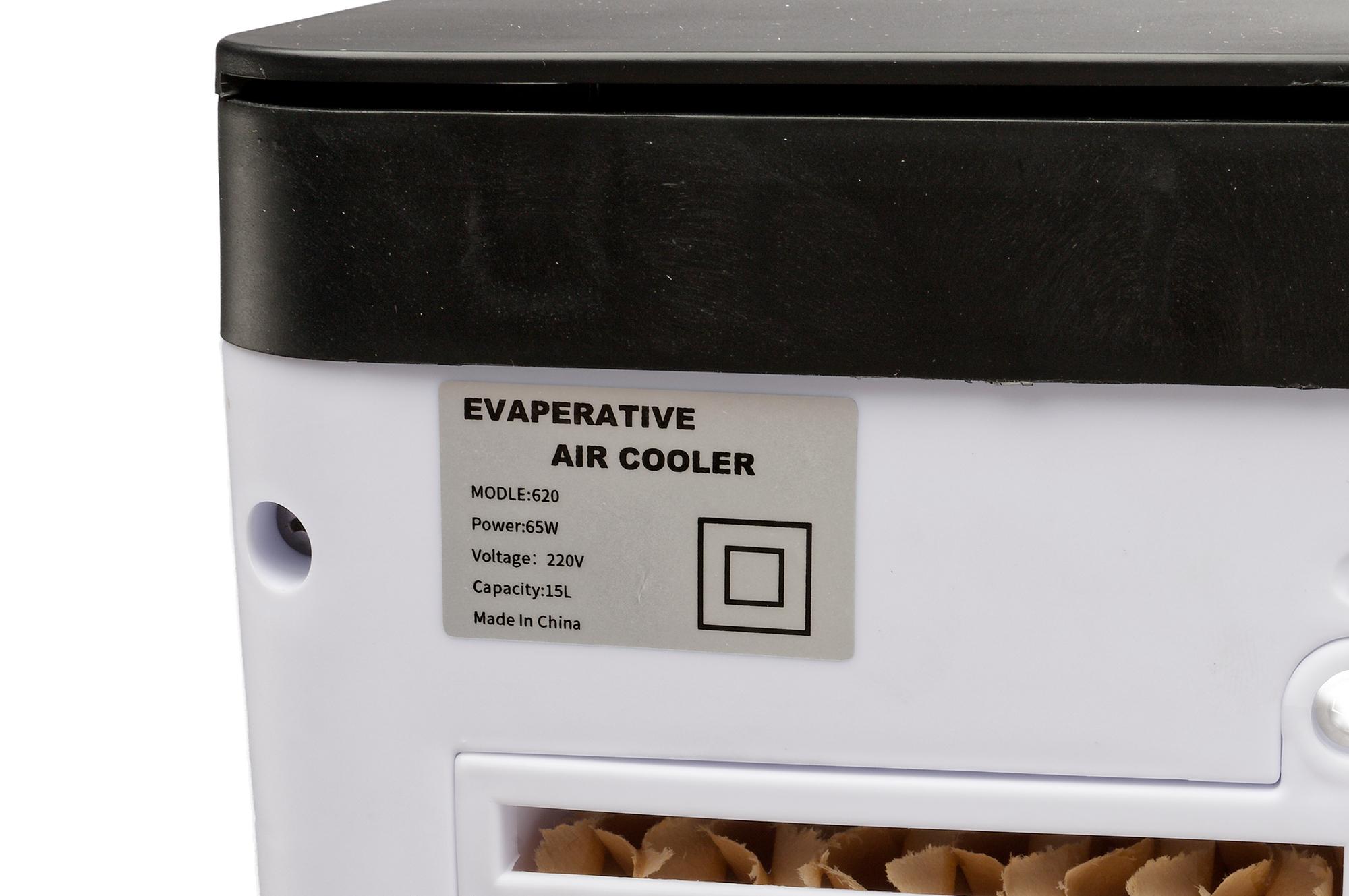

Над воздухозаборной решеткой расположен шильдик с техническими характеристиками. Простим безымянному производителю опечатку в слове «Model», но обратим внимание на завышенное значение емкости: 15 литров в резервуар не влезут никак. А вот значение максимальной мощности тут вполне похоже на правду (вспомним, что в карточке товара вместо реальных 65 Вт указаны совершенно фантастические 1000 Вт).

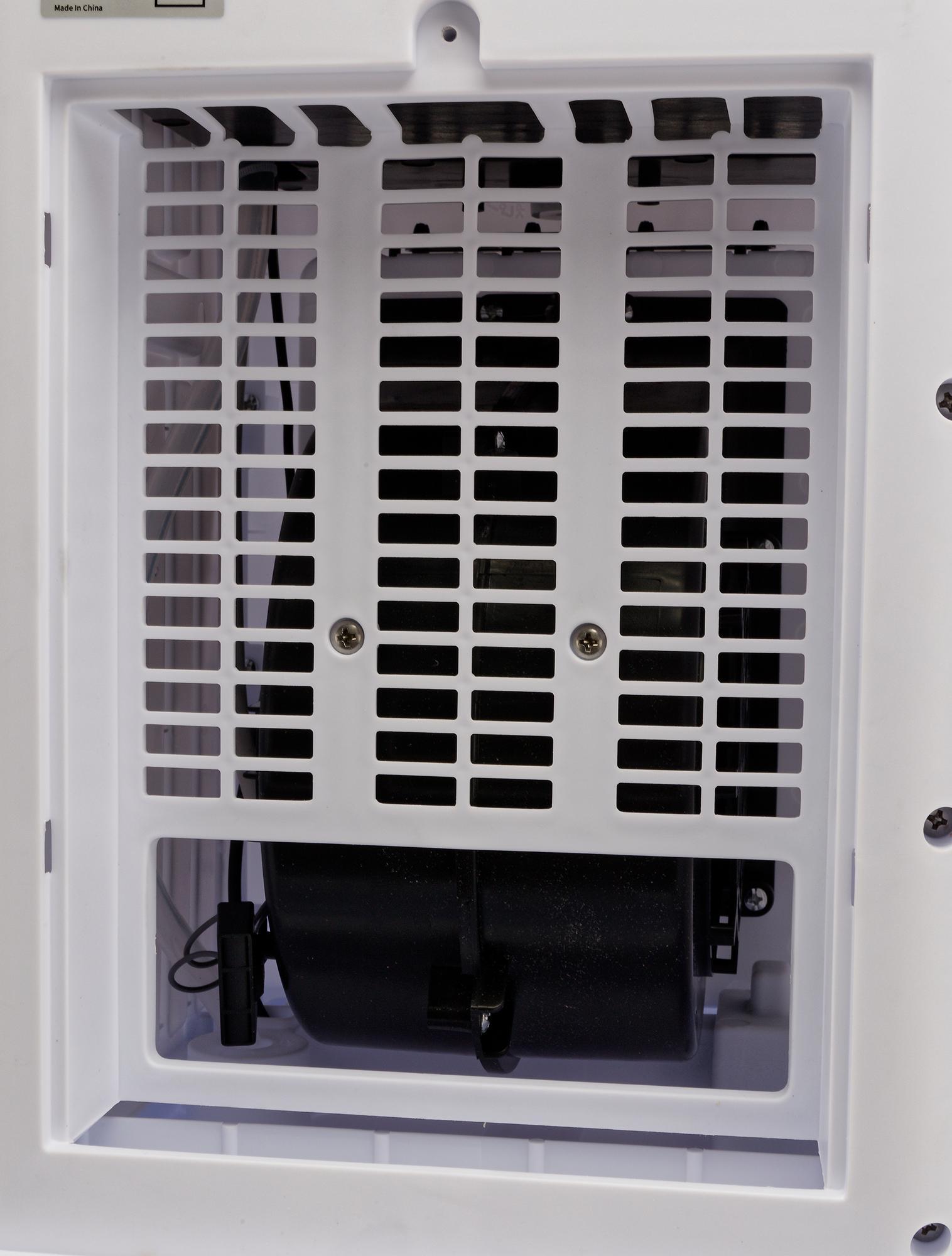

Внутри корпуса расположен цилиндрический вентилятор. Рядом с ним можно видеть электропривод горизонтальных жалюзи.

Аквафильтр увлажняется водой, поступающей через отверстия в верхней части отсека.

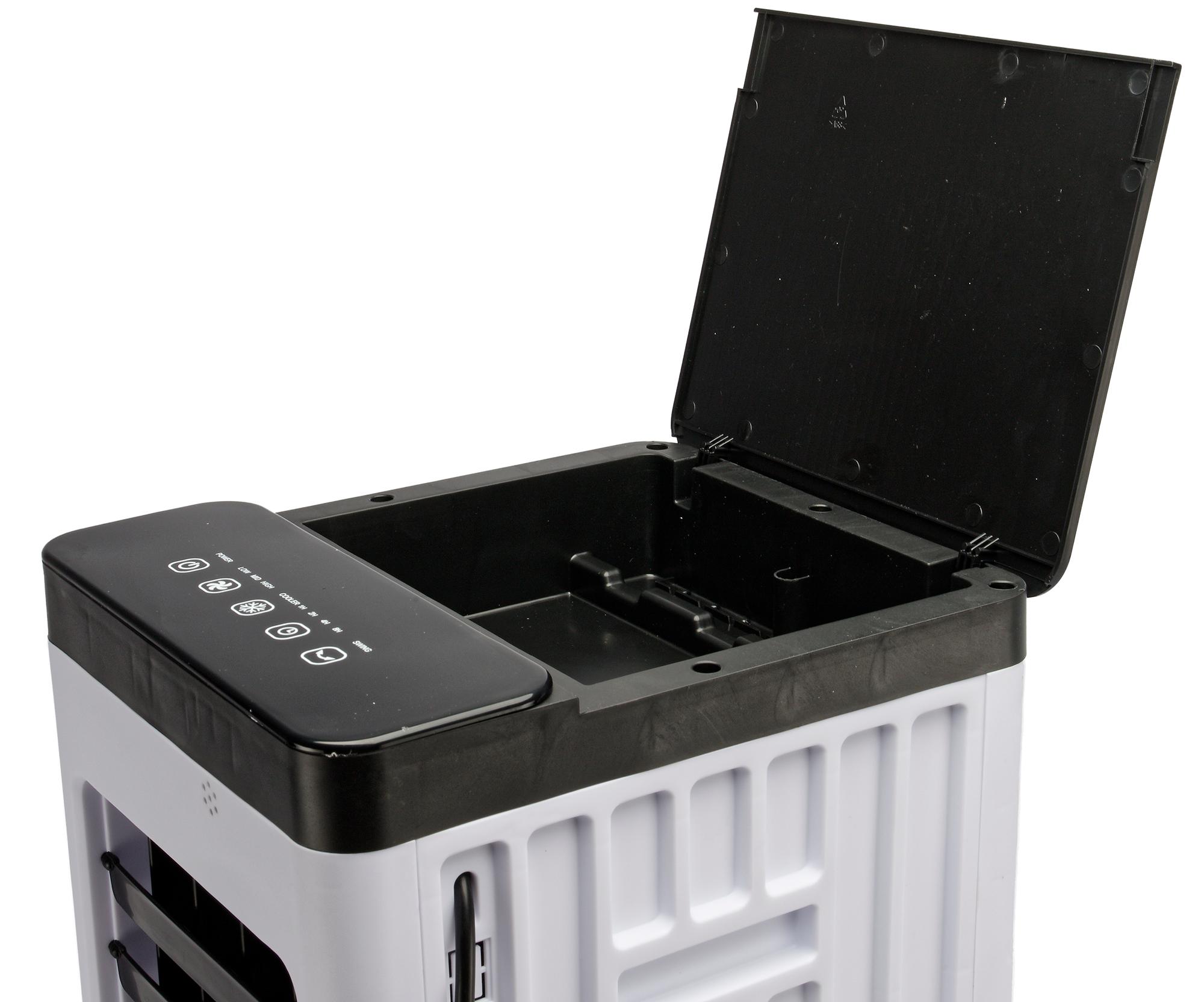

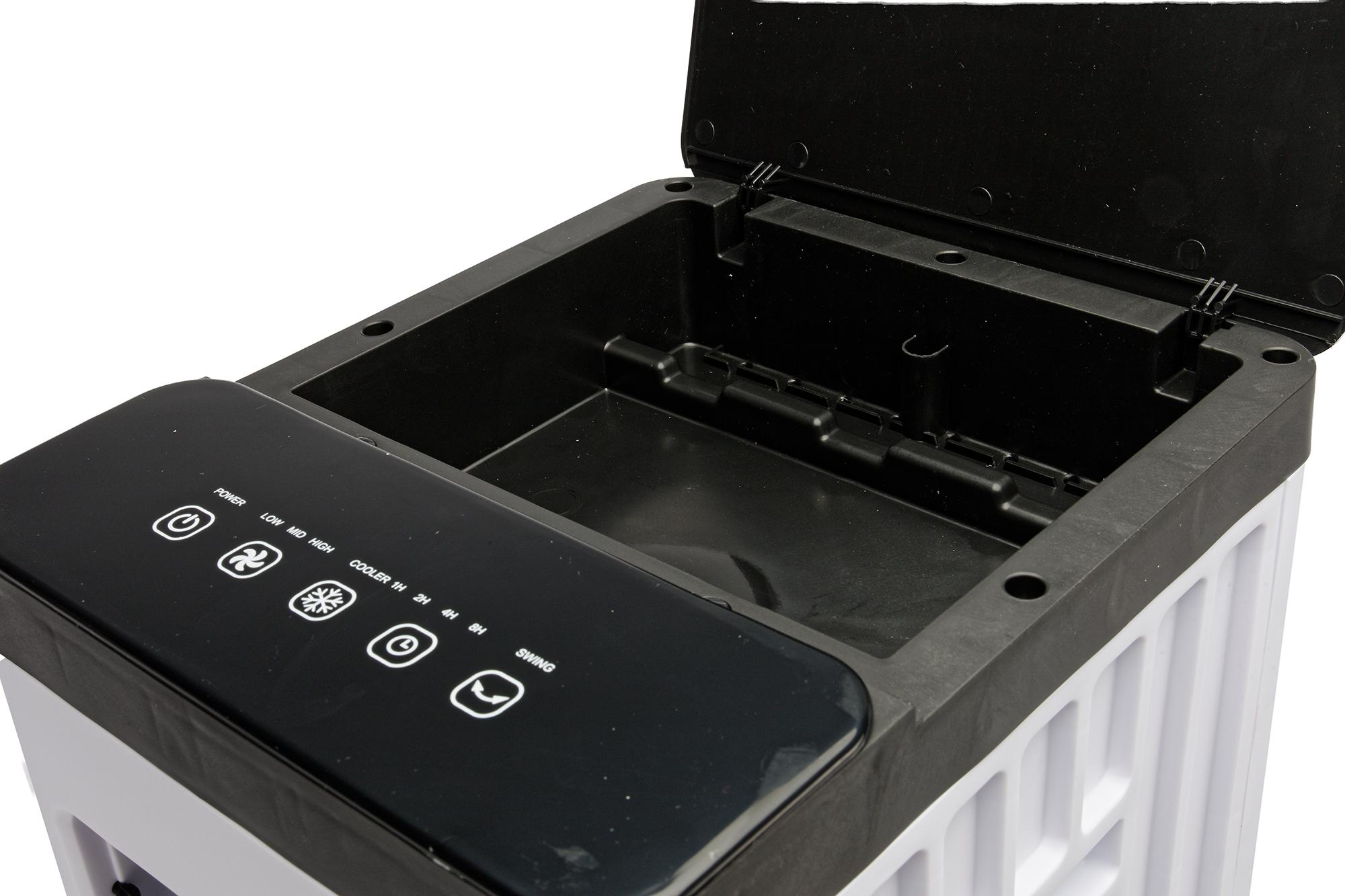

На верхней панели моторного блока располагаются сенсорные кнопки, управляющие устройством, и откидная крышка рабочей камеры.

Вода, нагнетаемая погружным насосом, поступает в камеру, орошает аквафильтр и стекает обратно в резервуар.

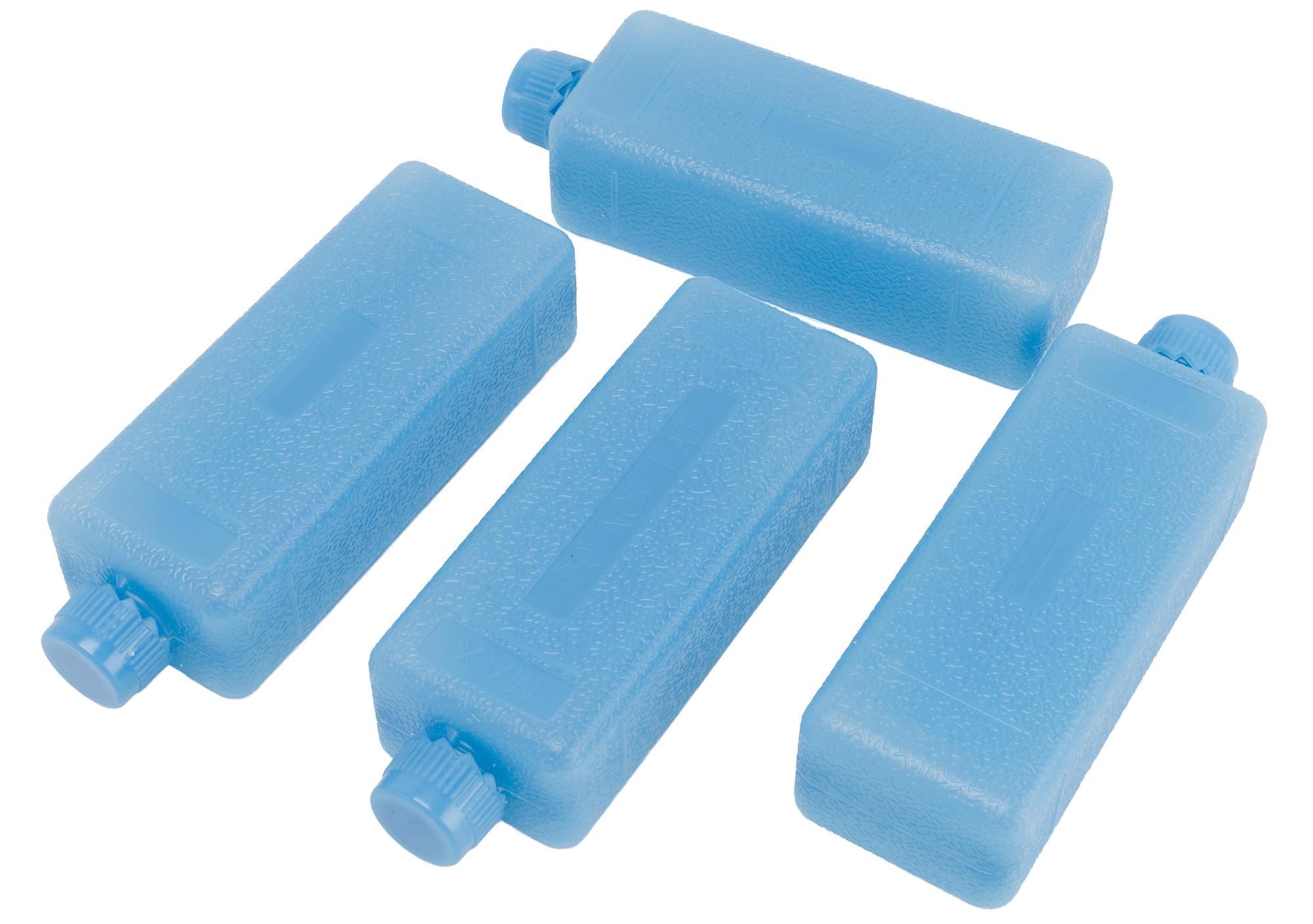

Для дополнительного охлаждения жидкости можно использовать аккумуляторы холода: четыре небольших пластиковых бутылочки емкостью около 60 мл. Емкости поставляются пустыми: пользователь может самостоятельно заполнить их водой либо (что предпочтительнее) раствором поваренной соли и заблаговременно заморозить их перед использованием прибора.

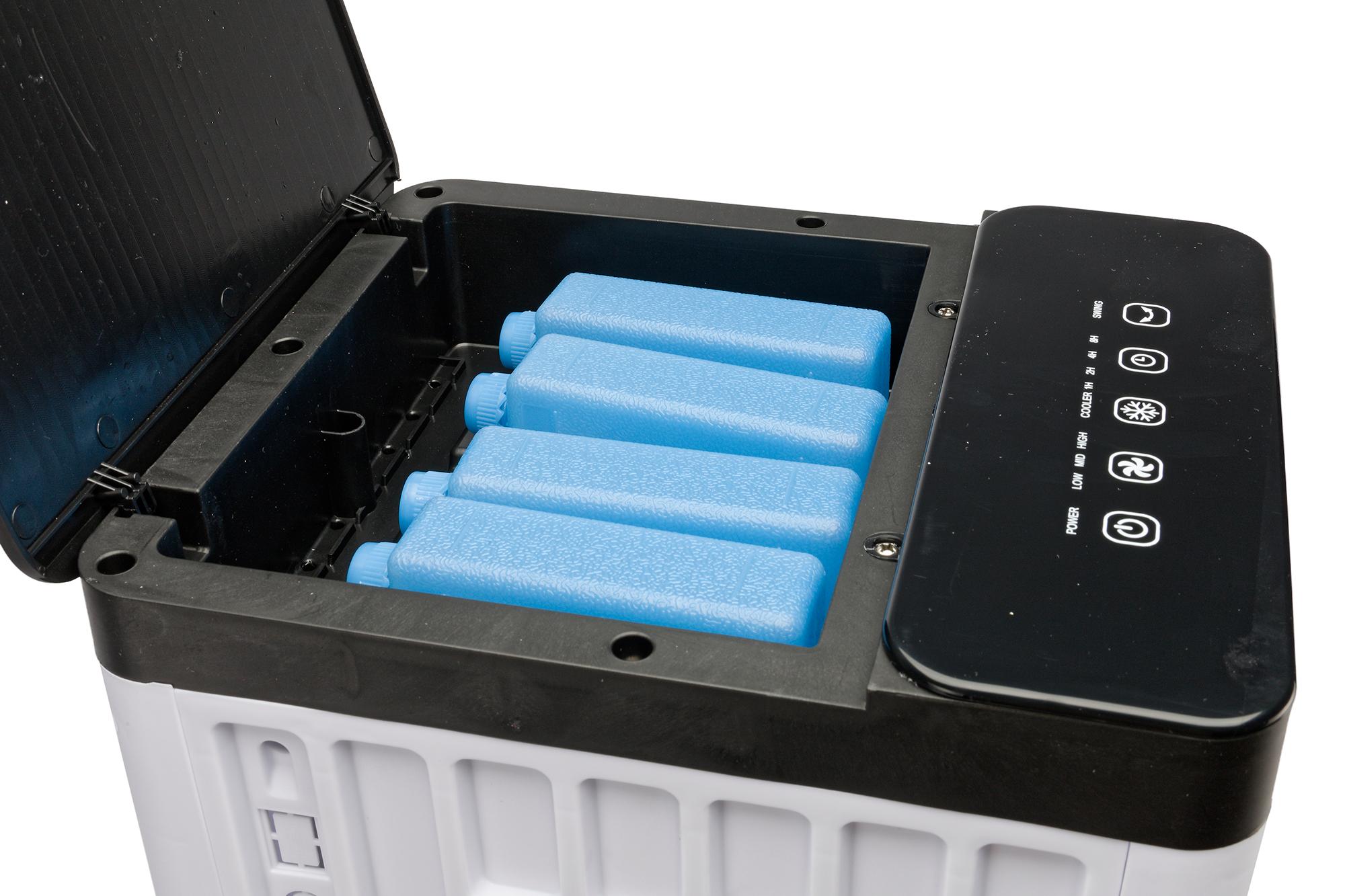

В рабочей камере помещаются все четыре контейнера. Дополнительных комплектов не предусмотрено: когда вода в аккумуляторах нагреется (это произойдет довольно быстро), эффективность устройства снизится.

Инструкция

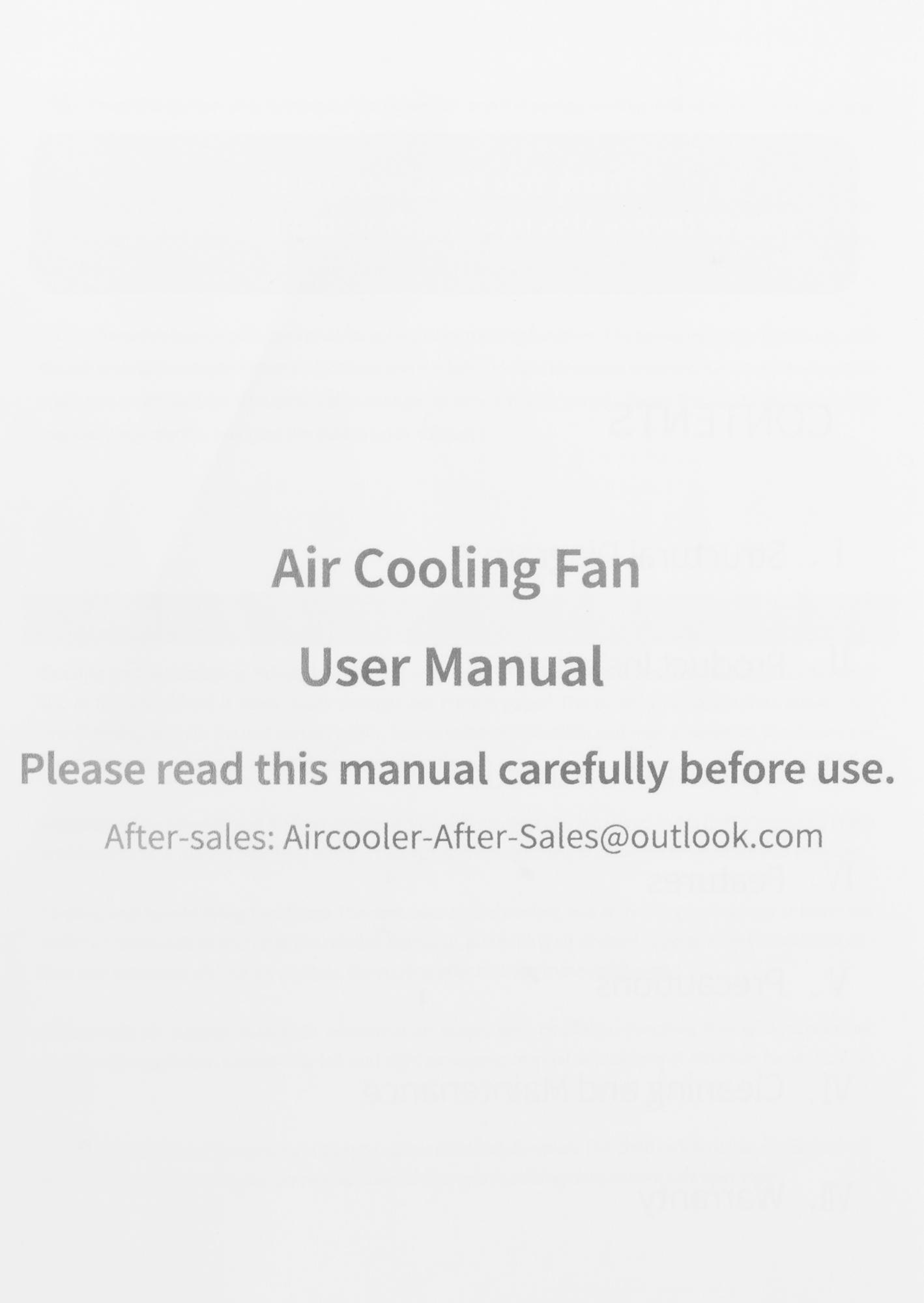

К устройству прилагается небольшой листок с кратким руководством на английском языке.

Каких-либо ссылок на производителя в нем нет: за консультациями пользователь может обратиться на почтовый адрес в домене outlook.com.

Документ немногословно описывает сборку устройства, его функции и уход за ним. Большой надобности в изучении руководства нет: конструкция и применения GDS-620 интуитивно понятны.

Управление

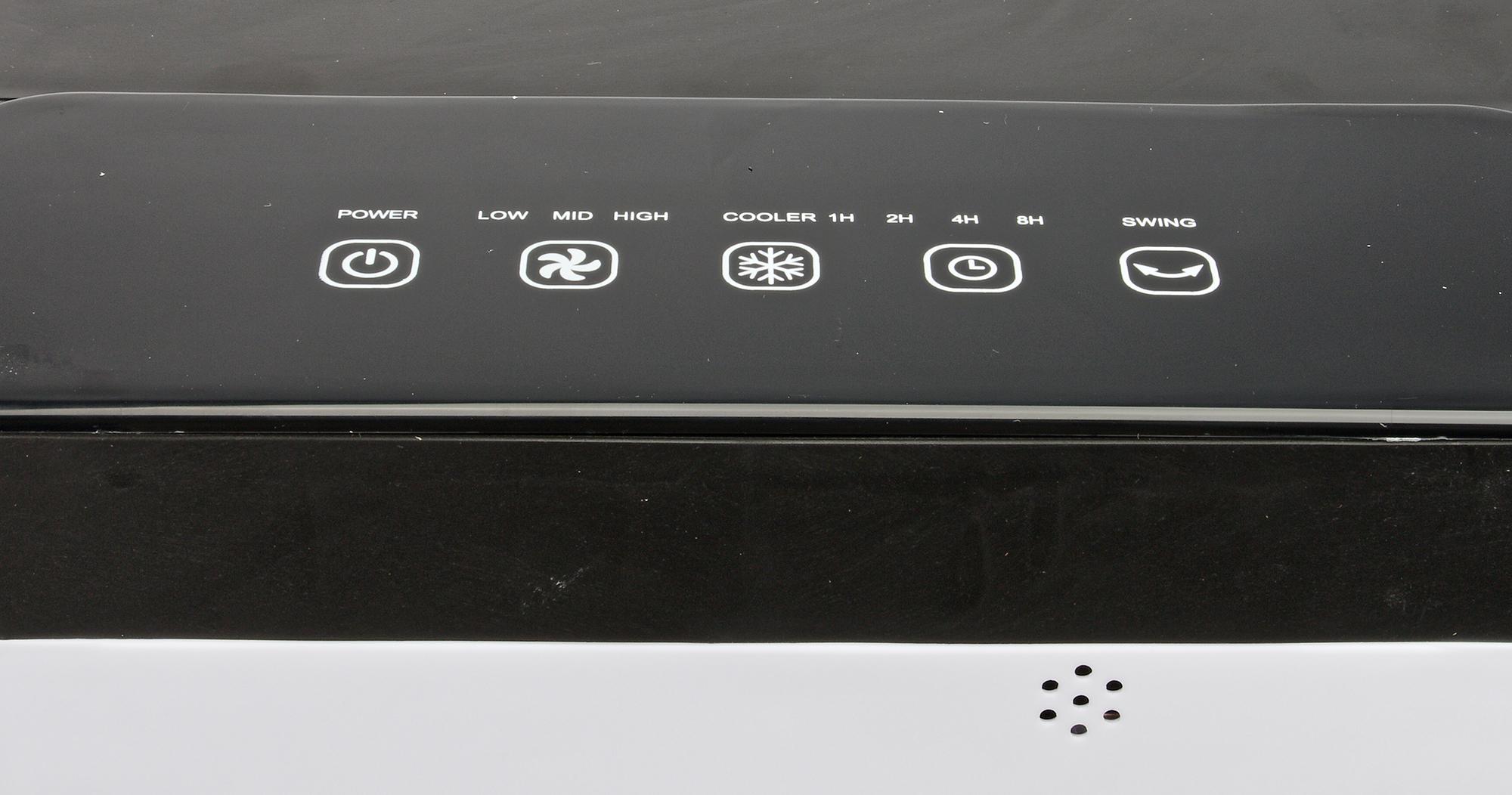

Панель управления состоит из пяти сенсорных кнопок с красными сигнальными светодиодами над ними.

Их назначение интуитивно понятно без обращения к документации:

• «Power» включает и выключает устройство.
• Следующий сенсор позволяет выбрать одну из трех скоростей вентилятора: «Low», «Mid» или «High».
• Кнопка «Cooler» управляет охлаждением, включая и выключая насос, который подает воду на аквафильтр.
• Сенсор с изображением циферблата настраивает таймер автовыключения. Последовательными нажатиями можно установить значение от 1 до 15 часов, шестнадцатое нажатие отключает таймер. Установленное время отображается над сенсором четырьмя светодиодами: к примеру, трехчасовой задержке соответствуют горящие лампочки «1H» и «2H», пятичасовой — индикаторы «1H» и «4H», а при установке 15-часового таймера горят все четыре светодиода.
• Кнопкой «Swing» включается и выключается покачивание вертикальных жалюзи. Горизонтальные, напомним, управляются вручную.

При прикосновении к любому сенсору устройство издает звуковой сигнал через решетку динамика, расположенную на передней панели.

Дистанционное управление

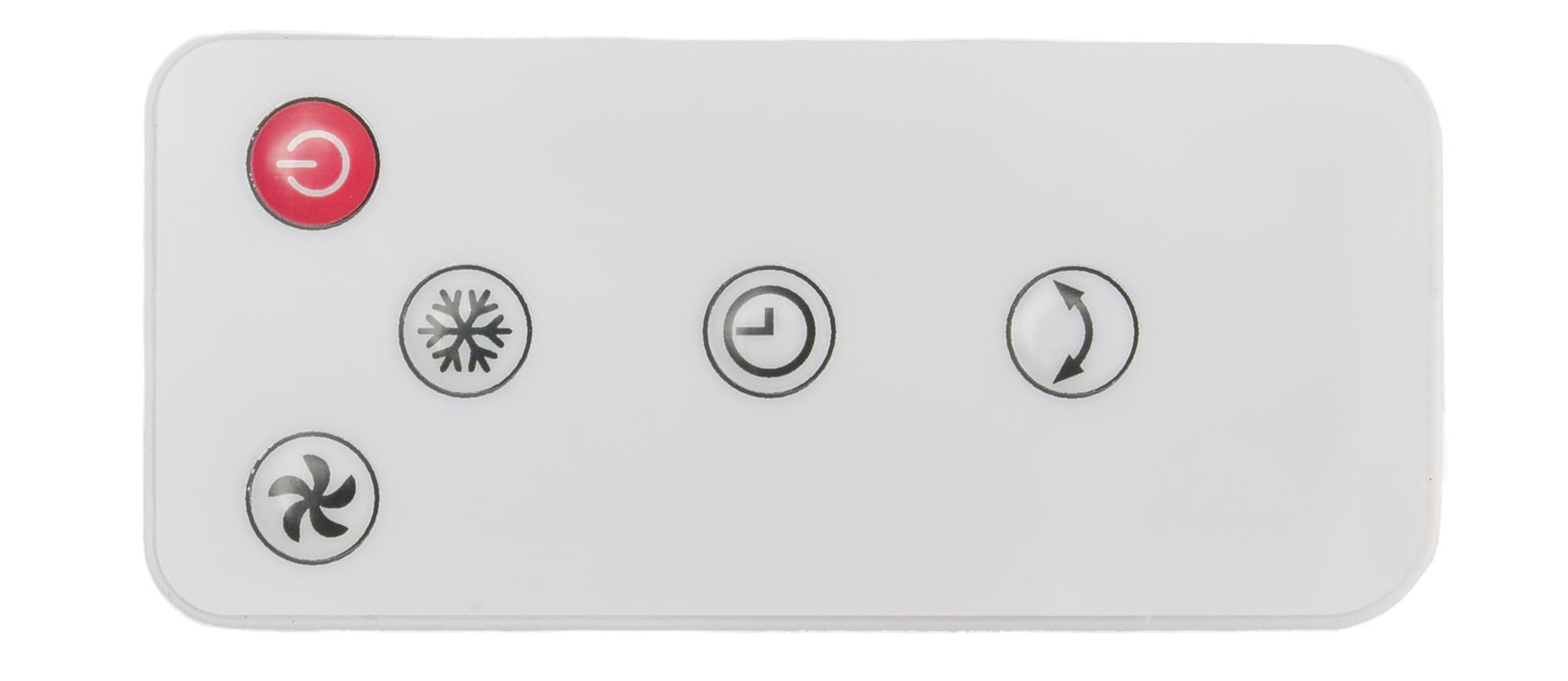

К кондиционеру прилагается небольшой инфракрасный пульт дистанционного управления.

Пять механических (пленочных) кнопок пульта дублируют аналогичные сенсоры панели управления.

Эксплуатация

Перед началом эксплуатации прибор необходимо собрать, вставив ролики в отверстия на нижней панели резервуара для воды, наполнить бак холодной водой и установить на него моторный блок.

Тонкий и хрупкий пластик корпуса гнется при самом незначительном усилии. Обращаться с заполненным прибором нужно осторожно, а надеяться на защелки не стоит: при переноске за ручки они могут раскрепиться с самыми плачевными последствиями.

Подключенное к сети устройство издает короткий звуковой сигнал и включает вентилятор на минимальной скорости. Чтобы включить охлаждение, следует нажать на сенсор «Cooler» и активировать насос, подающий воду на аквафильтр.

Крайне желательно заблаговременно наполнить аккумуляторы холода водой (а лучше — крепким соляным раствором) и заморозить их в морозилке до минимальной температуры. Отметим, что входящие в комплект контейнеры и их применение никак не упомянуты в руководстве: по замыслу создателя, в нормальном режиме кондиционер эффективен и без дополнительного охлаждения.

Включенный в режиме охлаждения прибор эффективно испаряет влагу. Поток воздуха, выходящий из решетки, субъективно кажется сильно прохладнее окружающего, но беспристрастный термометр не подтверждает наши ощущения: разница в температуре не превышает 1-1,5 °C.

Использование аккумуляторов холода меняет картину несущественно: в одном из экспериментов мы в течение суток охлаждали контейнеры с насыщенным раствором поваренной соли до −30 °C (предел возможностей нашей морозильной камеры), после чего поместили их в рабочую камеру устройства. Хватило их ненадолго: температура воды в рабочей камере довольно быстро упала до +5 °C, но спустя непродолжительное время лед в контейнерах растаял и вода снова стала нагреваться — почти так же быстро.

Уход

Уход за устройством сводится к регулярной очистке аквафильтра (от пыли и грязи его можно промывать под краном) и к периодическому удалению отложений и бактериального налета из резервуара для воды.

Наши измерения

Энергопотребление и уровень шума зависят в первую очередь от выбранной скорости вращения вентилятора.

Включение охлаждающего насоса увеличивает энергопотребление еще примерно на 7 Вт.

Даже на минимуме оборотов GDS-620 сильно шумит: находиться рядом с ним в помещении не слишком комфортно, а об использовании его в спальне в ночное время не может быть и речи.

Емкость резервуара, заполненного до вершины смотровой шкалы, составляет 9720 мл (при заявленных на шильдике 15 литрах).

Чтобы оценить эффективность охлаждения GDS-620, мы заполнили резервуар водой из-под крана (температура — около 22 °C), поместили в рабочую камеру контейнеры с 30%-ным раствором поваренной соли, замороженные до −30 °C, и включили устройство в комнате с начальной температурой воздуха около 24 °C.

Для минимизации влияния внешних факторов мы плотно закрыли двери и окна. Измерения проводились в автоматическом режиме, в комнате не было ни людей, ни животных. В этом эксперименте мы фиксировали температуру воздуха в двух точках: на выходе из вентиляционной решетки работающего кондиционера и в другом конце комнаты. Одновременно измерялись температура воды в рабочей камере устройства и относительная влажность воздуха в помещении.

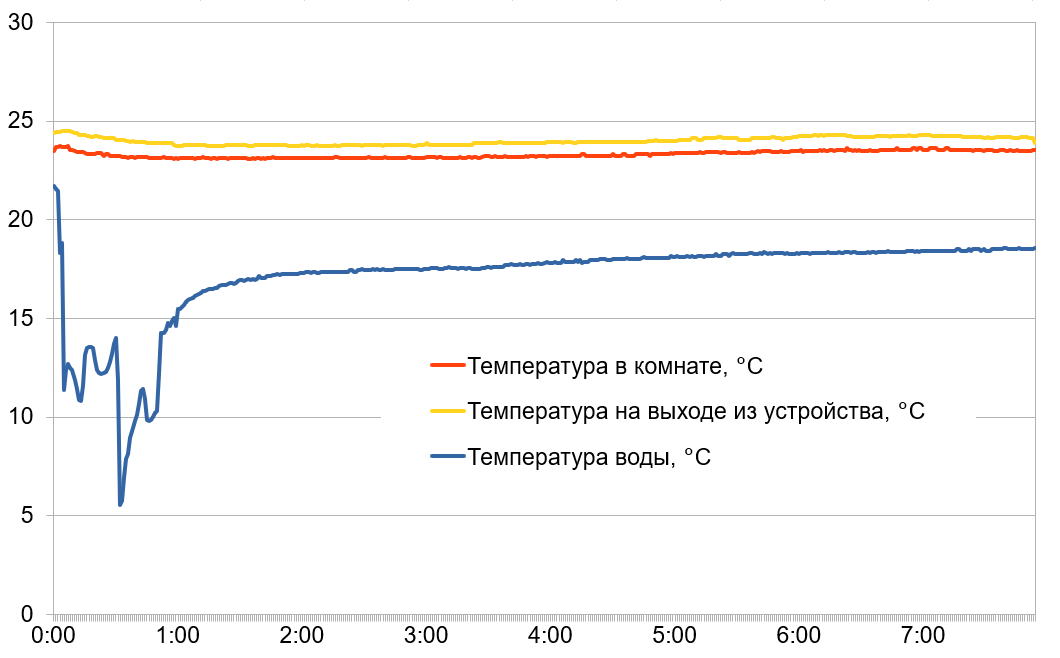

Результаты измерений мы приводим в виде графика.

Аккумуляторы холода довольно быстро охладили воду в резервуаре, но надолго их не хватило: уже через полчаса температура в рабочей камере стала подниматься. Температура воздуха в обеих точках понизилась за это время примерно на градус-полтора, после чего стала плавно, но все-таки повышаться.

Более заметного эффекта, вероятно, можно было добиться, непрерывно добавляя в рабочую камеру заранее запасенный лед или меняя аккумуляторы холода на свежезамороженные. Однако необходимый объем «хладагента» в этом случае превысил бы все разумные пределы.

Производительность охлаждения в 12 000 BTU, указанная недобросовестным продавцом в карточке товара, конечно, относится к области фантастики. Ради интереса мы попробуем рассчитать, какова действительная производительность этого «кондиционера» в привычных британских тепловых единицах.

Обратимся к справочникам:

В пересчете на лед 1 фунт (0,454 кг) чистого льда при его таянии поглощает 144 BTU (британских тепловых единиц). Исторически одна «тонна охлаждения» (производительность для заморозки или охлаждения) равна 12 000 BTU/ч, что эквивалентно скрытой теплоте плавления одной американской тонны (2000 фунтов) льда за 24 часа.

Таким образом, кондиционер на 12 000 BTU/ч (1 тонна охлаждения) соответствует мощности плавления 83,3 фунтов (37,8 кг) льда в час.

В нашем эксперименте мы использовали около 400 г льда, сделанного из 30%-ного раствора поваренной соли и охлажденного до −30 °C. Нагрев льда до точки плавления (около −21 °C) и последующее таяние льда с нагревом рассола требует поглощения около 200 кДж тепла. Разделив это значение на время эффективной работы (около получаса), мы получим (200 кДж/1800 c = 0,11(1) кВт (111 Вт). С учетом соотношения 1 Вт = 3,412 BTU/ч получаем (111·3,412) = 379 BTU/ч.

С учетом того, что на охлаждение наших аккумуляторов с солевым раствором потребовалось около суток работы морозильной камеры, эффективность «кондиционера» можно считать отрицательной.

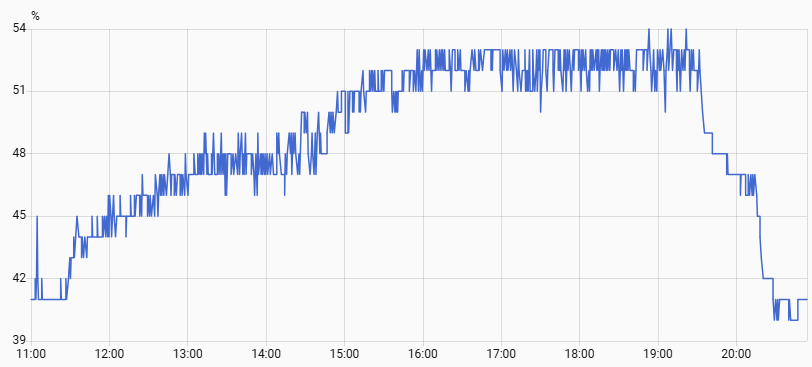

Интенсивно испаряя воду, этот «кондиционер» заметно поднимает влажность в помещении: за восемь часов работы устройство выбросило в воздух 2440 мл. Производительность увлажнения, достигнутая в нашем эксперименте, составила, таким образом, 305 мл/ч.

Это довольно неплохой результат для бытовых увлажнителей воздуха, но сильный шум работающего устройства (до 53 дБА) и сравнительно высокая потребляемая мощность (до 74 Вт) не позволяют рекомендовать GDS-620 и в качестве увлажнителя.

Выводы

Рассмотренное устройство GDS-620 не является кондиционером и не может использоваться для эффективного охлаждения воздуха в помещении.

Незначительное, в пределах погрешности измерений, понижение температуры воздуха при работе устройства компенсируется заметным увеличением относительной влажности. Искусственное повышение влажности воздуха в жаркую погоду создает дополнительный дискомфорт и ухудшает самочувствие: суммарный эффект от применения устройства в жару может быть противоположным ожидаемому.

Рассмотренный прибор может применяться в качестве увлажнителя воздуха, но высокий уровень шума и сравнительно низкая энергоэффективность не делают устройство удачным выбором и в этом качестве: на рынке присутствуют значительно менее громоздкие и шумные, более экономичные, удобные и дешевые модели увлажнителей.

Плюсы:

• может применяться для увлажнения воздуха

Минусы:

• не является кондиционером
• заявленные продавцом технические характеристики не соответствуют действительности
• большие габариты
• высокий уровень шума
• сравнительно высокое энергопотребление
• хрупкий корпус из дешевого пластика
