Производитель позиционирует данный проектор как идеальный выбор для проведения презентаций на выезде, но также не исключает возможности его применения в сфере образования и дома, в качестве развлекательного центра.
Содержание:
- Паспортные характеристики, комплект поставки и цена
- Внешний вид
- Пульт
- Коммутация
- Меню и локализация
- Управление проекцией
- Настройка изображения
- Дополнительные возможности
- Измерение яркостных характеристик
- Звуковые характеристики и потребление электроэнергии
- Тестирование видеотракта
- Оценка качества цветопередачи
- Встроенный мультимедийный плеер
- Выводы
Паспортные характеристики, комплект поставки и цена
| Паспортные характеристики | |
| Технология проецирования | DLP |
| Матрица | Один чип DMD, 0,45″ (DDR Type-S310) |
| Разрешение | 1280×800 (WXGA) |
| Объектив | Фиксированный, F1,5, f = 13,92 мм |
| Тип источника света | Светодиодный, КЗС |
| Срок службы источника света | 30 000 ч |
| Световой поток | до 800 ANSI лм |
| Контрастность | 120 000 : 1 |
| Размер проецируемого изображения, диагональ (в скобках — расстояние до экрана) | минимум 61 см (72 см) |
| максимум 254 см (302 см) | |
| Интерфейсы |
|
| Форматы входного сигнала | телевизионные (композитный): NTSC, PAL, SECAM |
| аналоговые RGB-сигналы: VGA—Full HD/60p | |
| цифровые сигналы (HDMI): SD—Full HD/60p | |
| Уровень шума | 32 дБ яркий / 34 дБ экономичный режимы |
| Встроенная звуковая система | Громкоговорители 2 Вт×2 |
| Встроенный мультимедийный плеер — поддержка воспроизведения/отображения |
|
| Особенности |
|
| Размеры (Ш×В×Г) | 175×51,5×138 мм |
| Масса | 0,83 кг |
| Потребляемая мощность | Менее 90 Вт, менее 0,5 Вт в ждущем режиме |
| Напряжение питания (внешний БП) | 100—240 В, 50/60 Гц |
| Комплект поставки |
|
| Ссылка на сайт производителя | www.viewsoniceurope.com/ru |
| Средняя текущая цена по данным Яндекс.Маркет | T-11750043 |
| Предложения по данным Яндекс.Маркет | L-11750043-10 |
Внешний вид

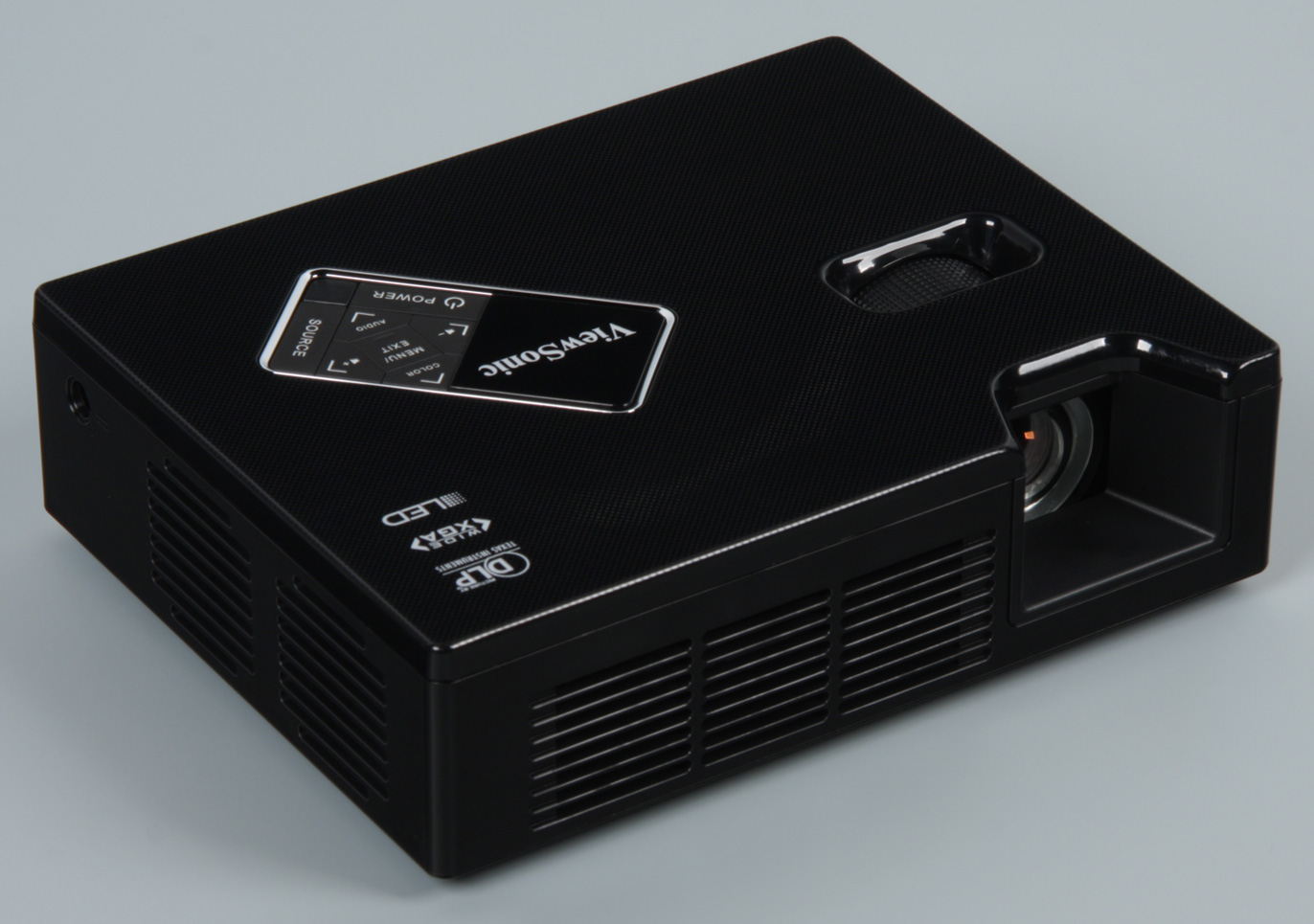

Проектор за счет использования внешнего блока питания имеет небольшие габариты и вес. Его корпус изготовлен в основном из пластика c черной и просто матовой поверхностью, только верхняя панель имеет особенную фактуру из мелких пупырышков. По бокам, спереди и сзади — вентиляционные решетки.

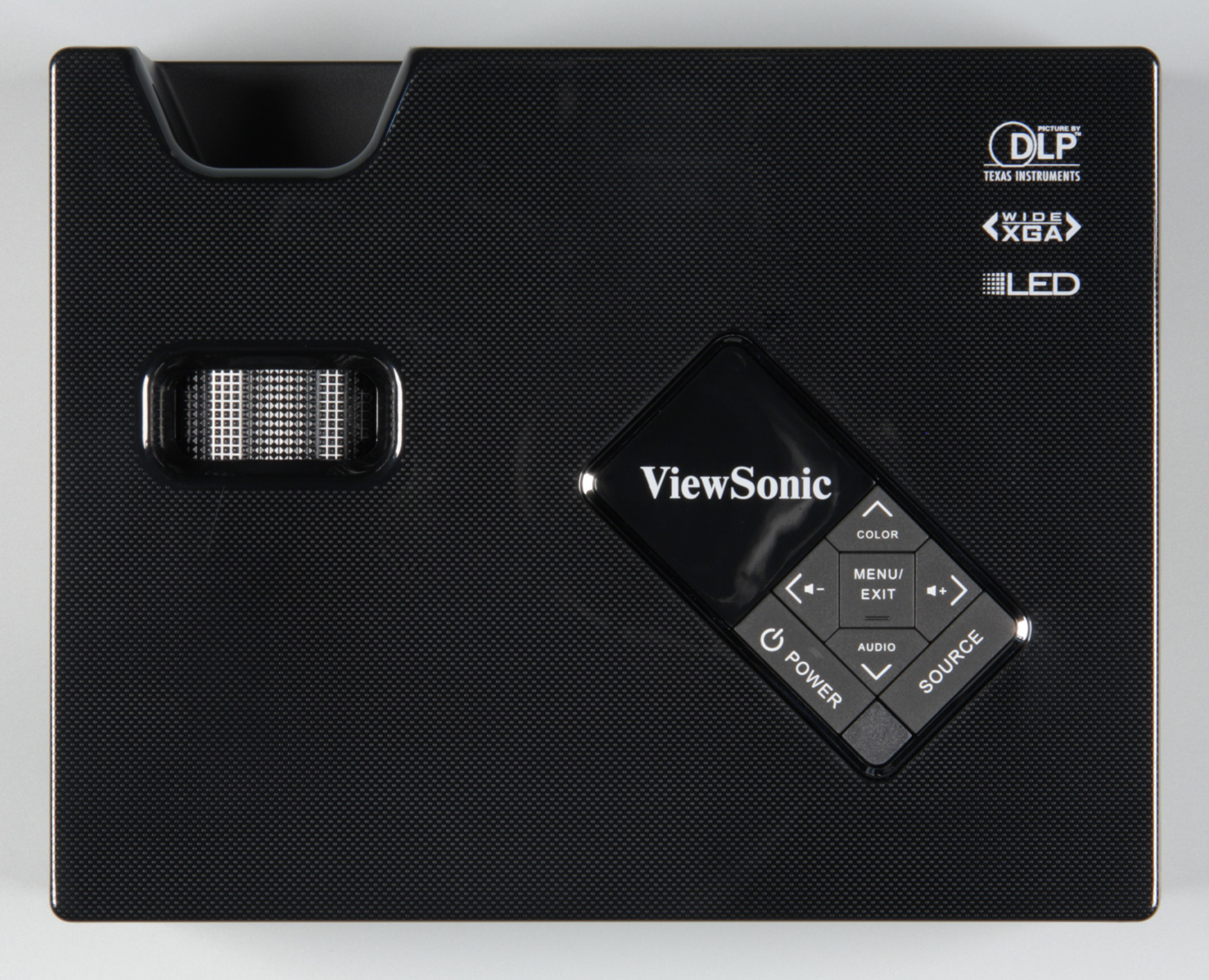

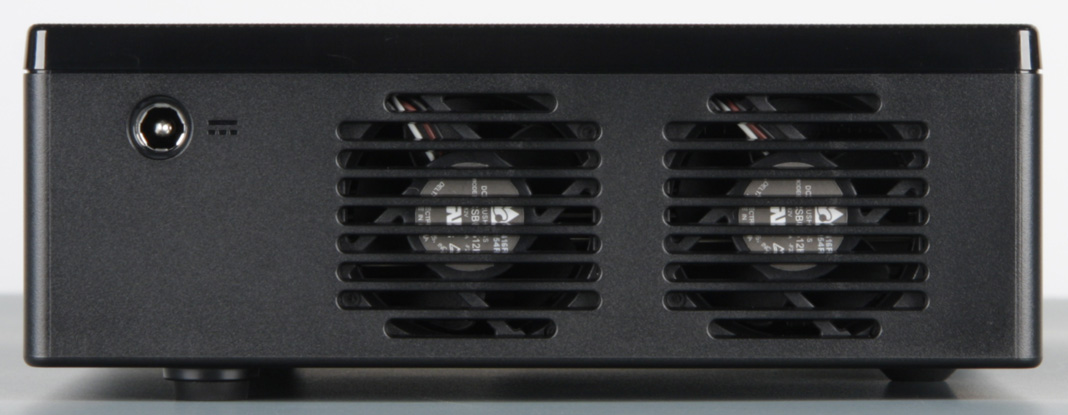

За боковыми решетками можно разглядеть небольшие вентиляторы, за задней — крохотные громкоговорители с круглыми диффузорами. На верхней панели над объективом есть ниша, открывающая доступ к ребристому кольцу фокусировки, а правее и ближе к задней панели находятся кнопки управления и индикатор состояния (неярко светится красным в режиме ожидания, мигает зеленым во время переходных процессов и ровно горит зеленым при работе проектора).

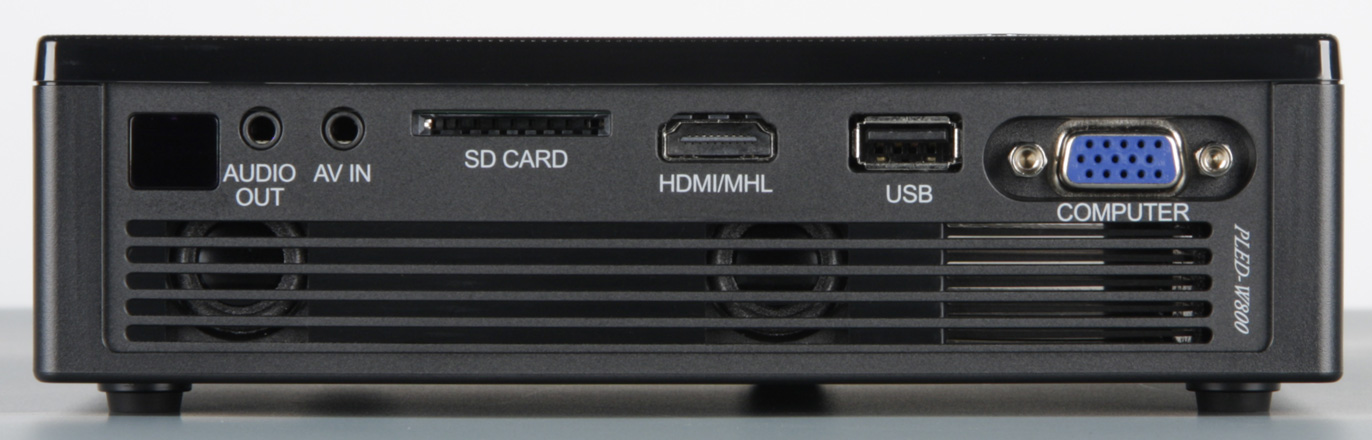

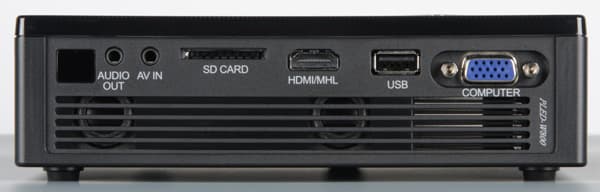

На задней панели — мелкая ниша с интерфейсными разъемами и окошком ИК-приемника.

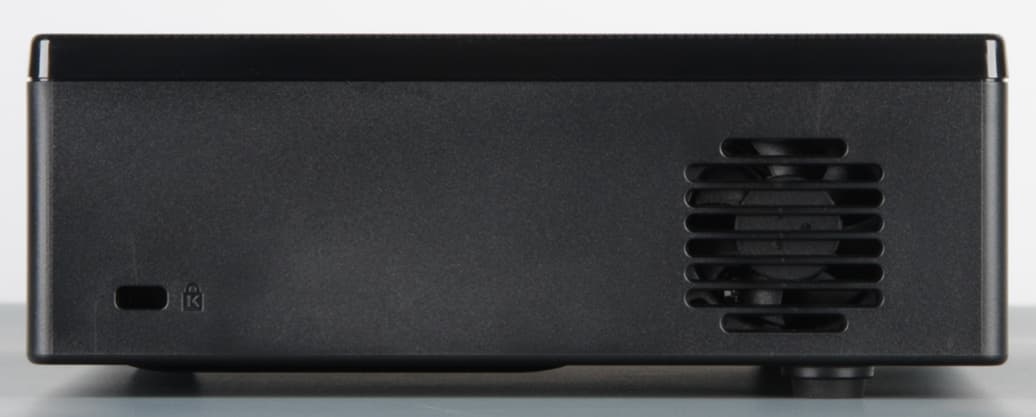

Разъем для кенсингтонского замка — на левом боку, разъем питания — на правом. Объектив защищен только тем, что утоплен глубоко в корпус, нецеленаправленно повредить или запачкать его сложно.

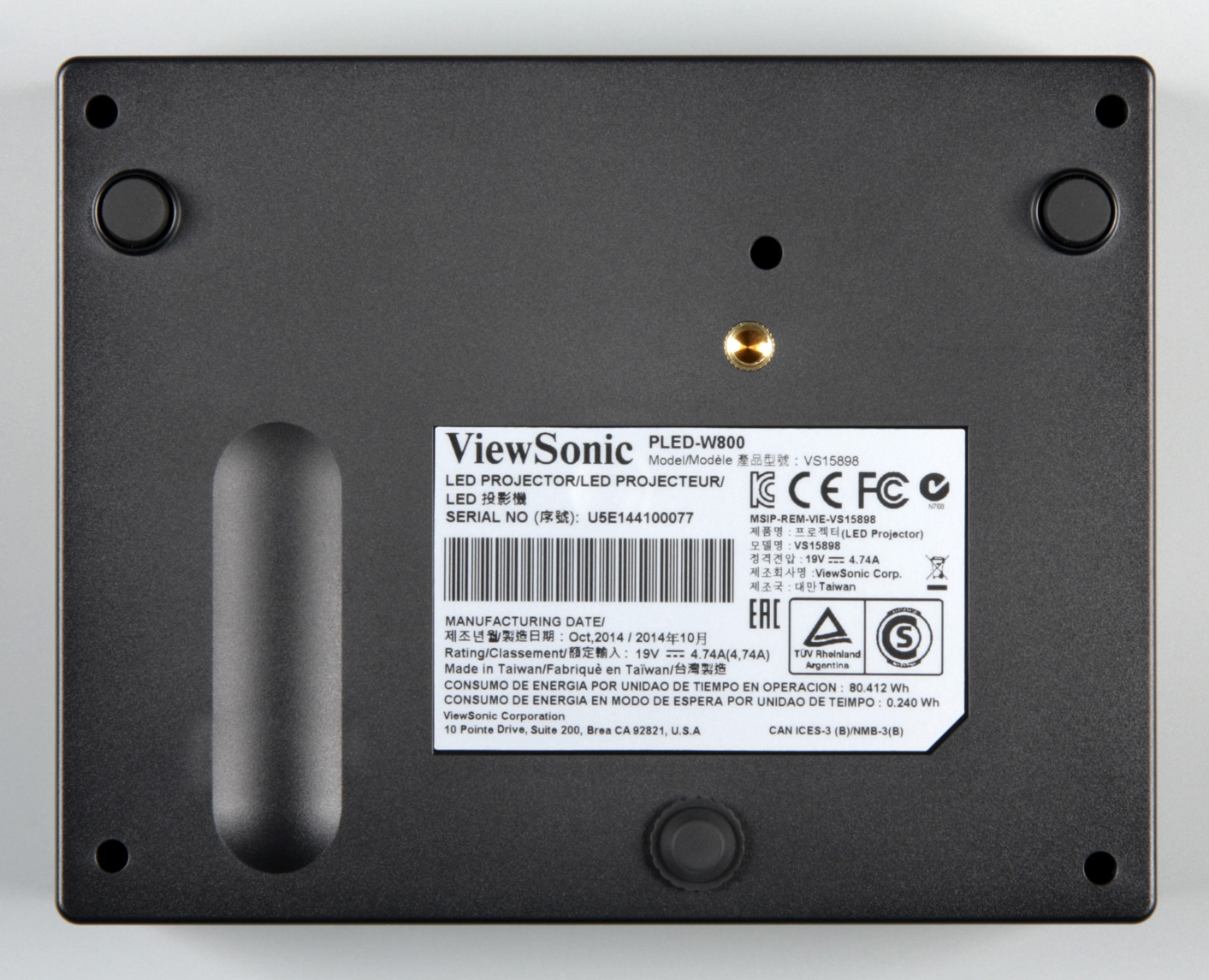

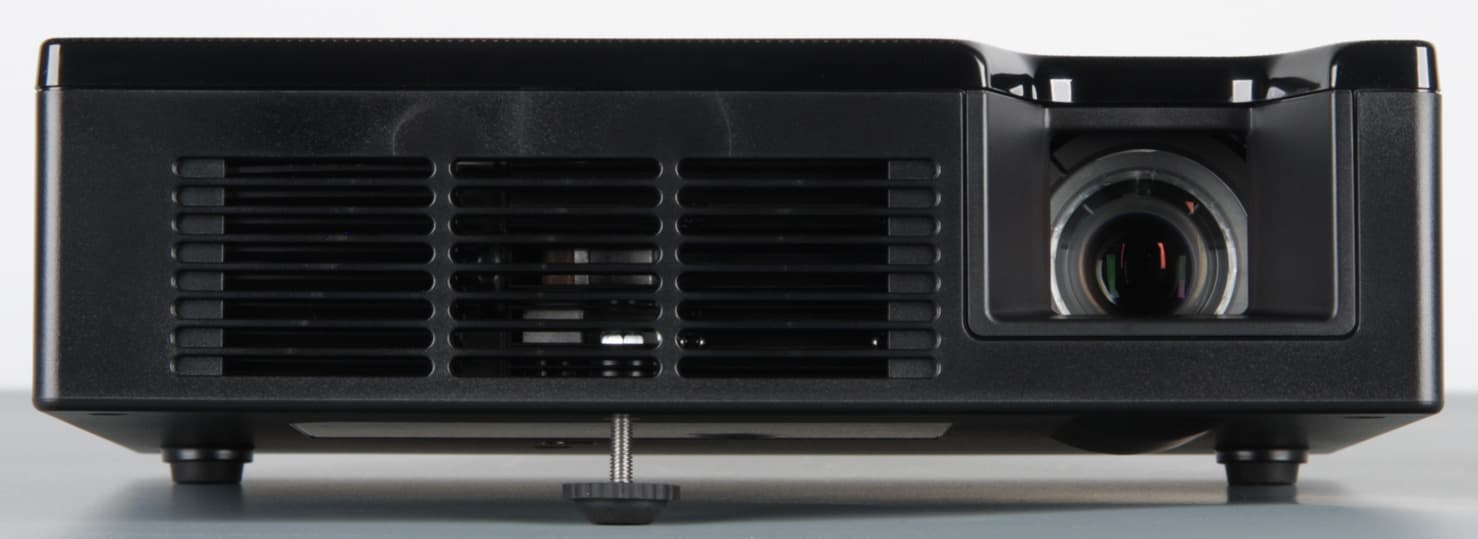

Передняя ножка вывинчивается из корпуса (примерно на 8 мм, металлическая стойка в металлическом гнезде), что позволяет приподнимать переднюю часть проектора. Сзади проектор опирается на две резиновые ножки-таблетки. На днище можно обнаружить штативное гнездо (металлическая втулка), соответственно, как вариант проектор можно устанавливать на фотоштатив.

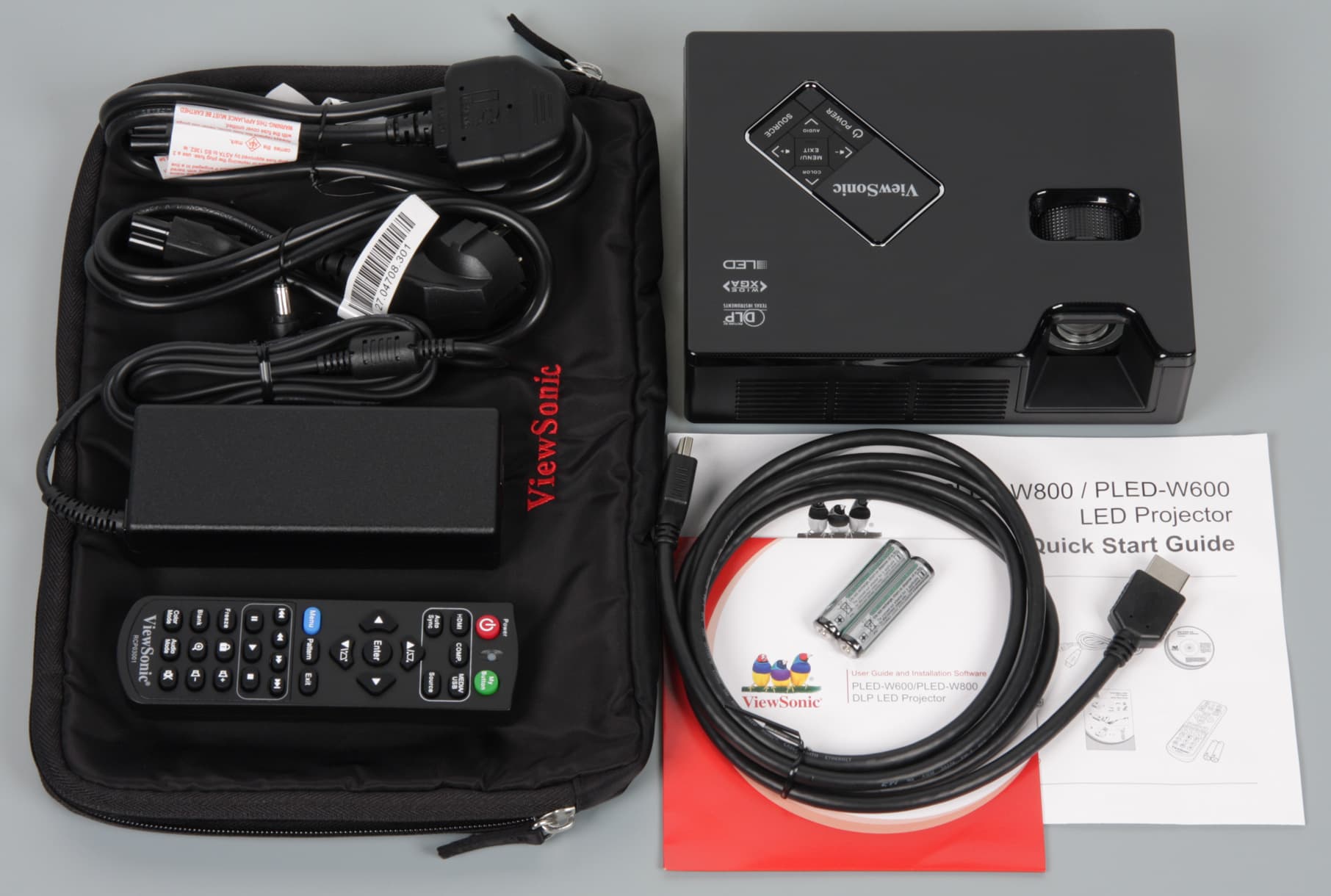

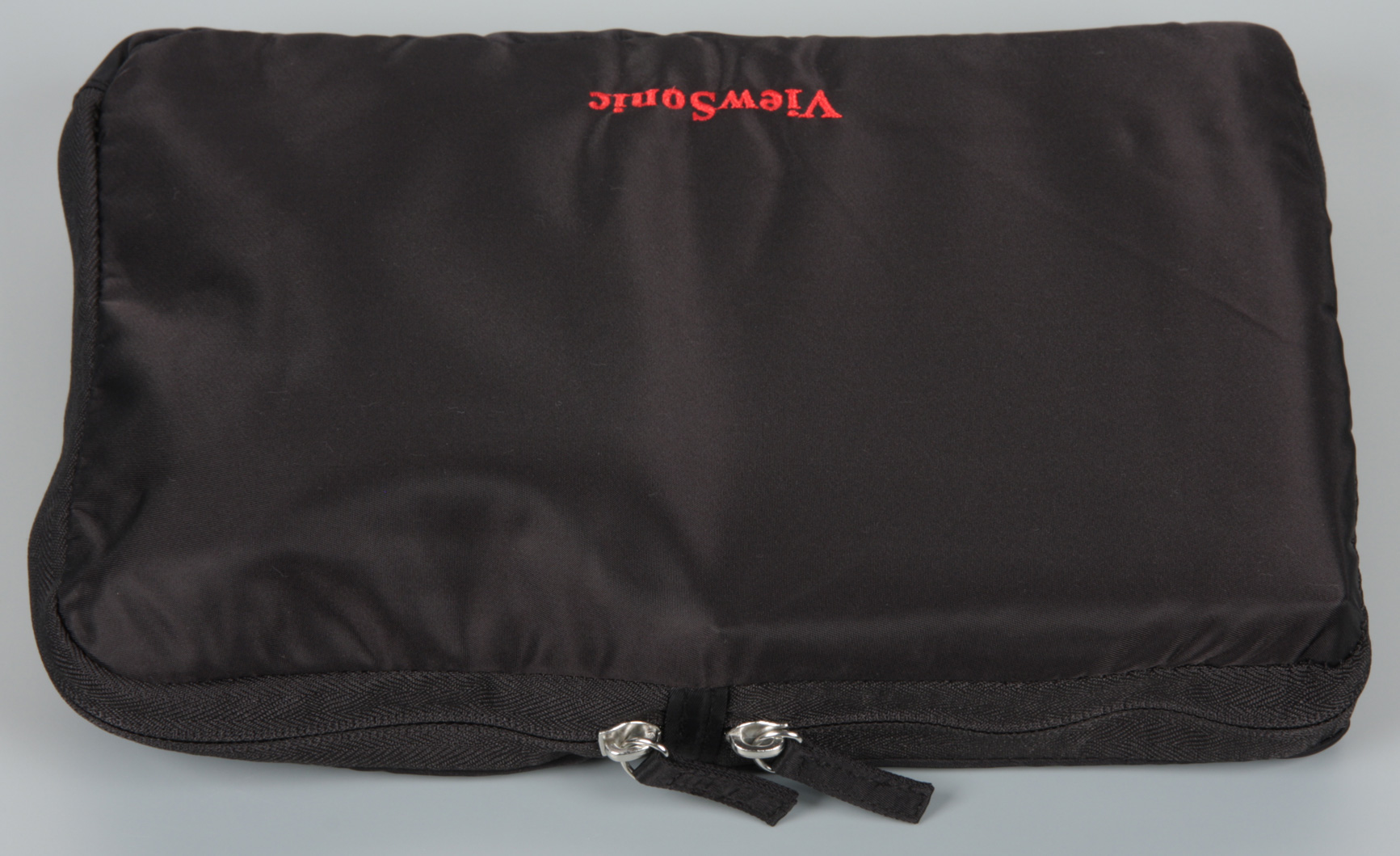

Гнездо, правда, смещено от центра тяжести, поэтому для устойчивости ножки у штатива придется расставлять широко. В комплекте поставки есть чехол из синтетического материала с тонкими защитными прокладками в стенках, куда помещается сам проектор, блок питания и кабель к нему и даже кабель HDMI.
Поставляется проектор в небольшой коробке с традиционным для компании-производителя дизайном.

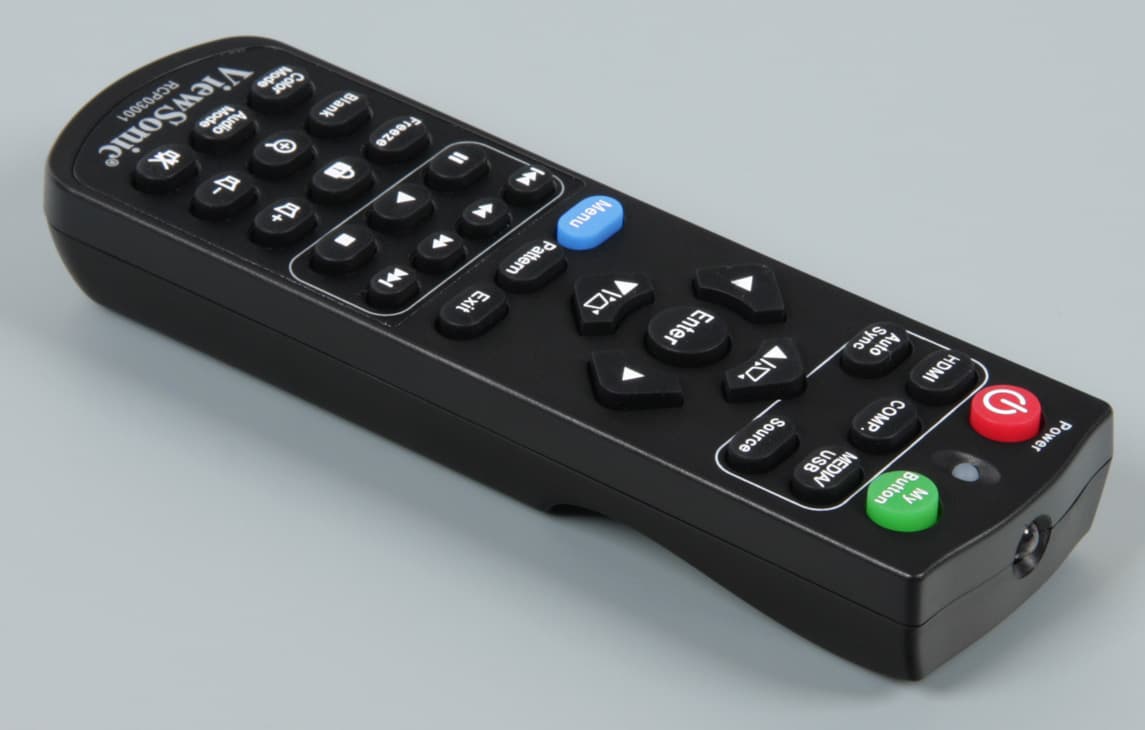

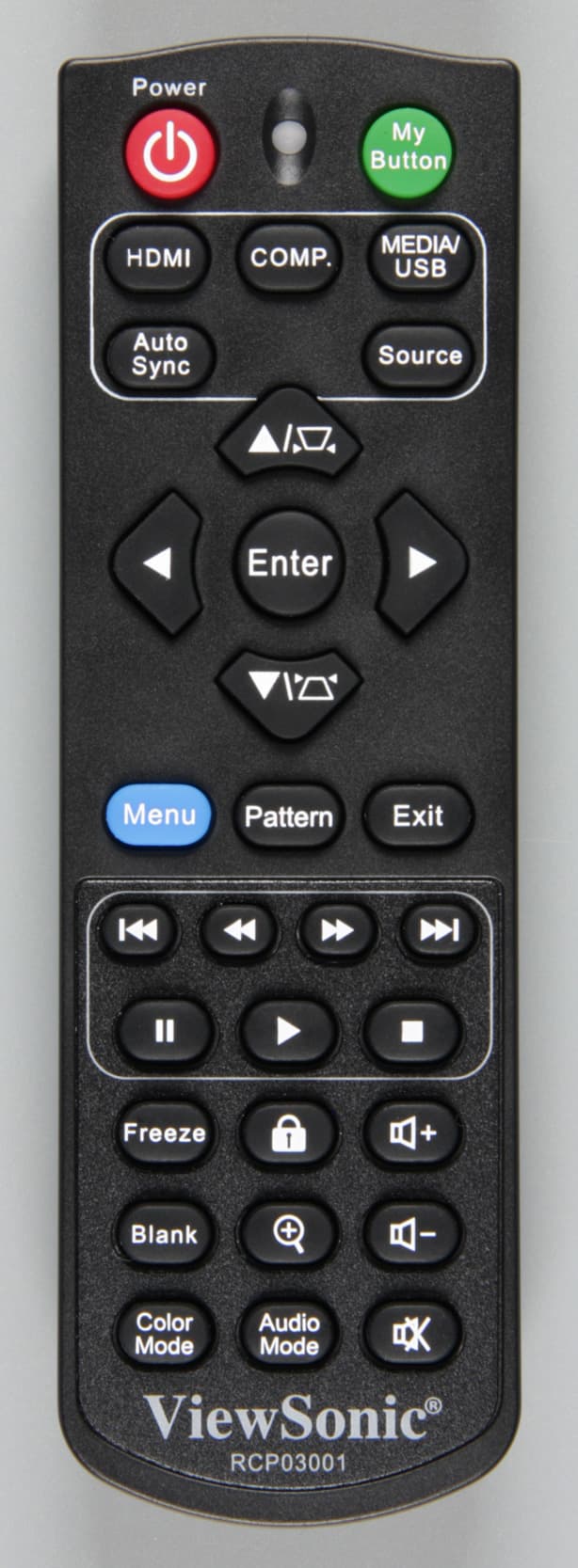

Пульт

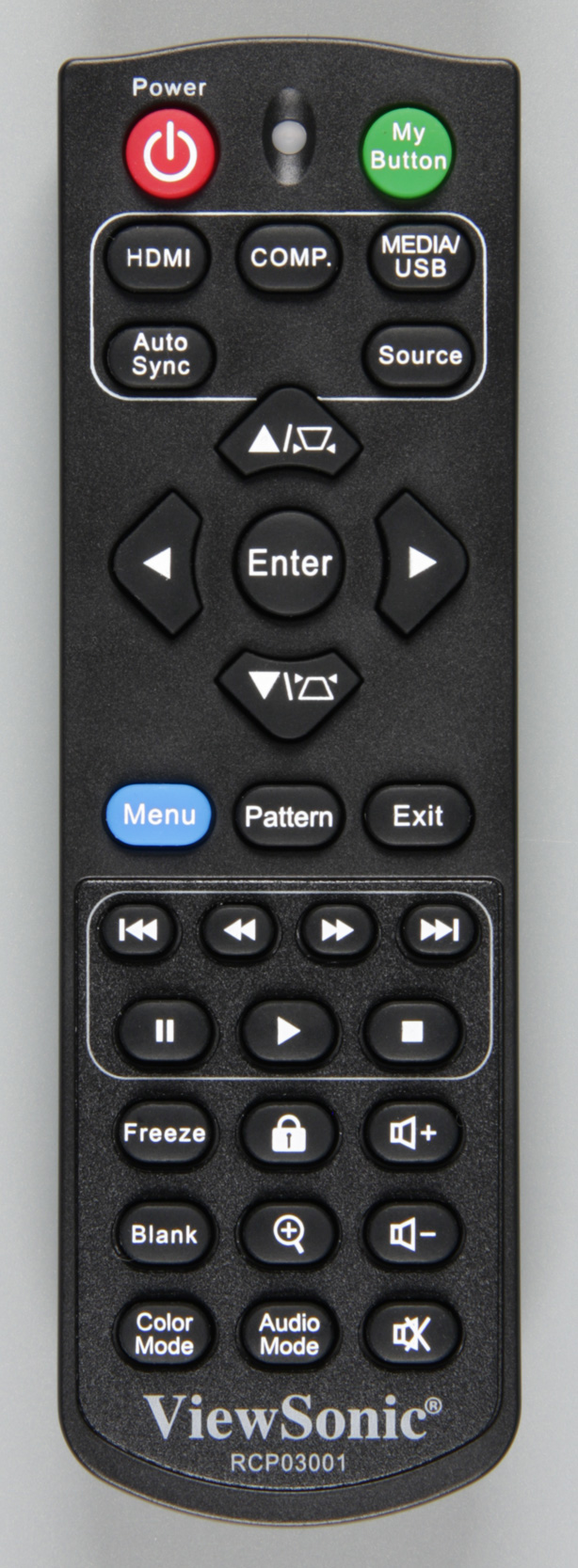

Пульт небольшой, но зато он «настоящий», а не крохотуля размером с кредитную карточку и с жутко неудобными кнопками. Можно простить и не очень крупные кнопки (из резиноподобного материла), и то, что расположены они тесновато. Корпус пульта изготовлен из черного пластика с матовой поверхностью. Питается пульт от двух элементов питания AAA.
Коммутация
Проектор оснащен стандартными разъемами. Правда четырехконтактное гнездо миниджек 3,5 мм, через которое вводится аналоговый звук / композитное видео, скорее всего, потребует переходника на разъемы RCA, который производитель положить поскупился, как и кабель HDMI на Micro-USB, который необходим для реализации возможности прямого подключения устройств по MHL. Есть автоматическое обнаружение сигнала на входах (его можно отключить). К USB-порту допустимо подключать USB-накопители. Тестирование показало, что мощности порта хватает для работы типичного USB HDD с диском 2,5 дюйма и как минимум поддерживается файловая система FAT32 (заявлена поддержка FAT16, FAT32, NTFS, exFAT). Функциональность проектора можно расширить за счет использования опционального Wi-Fi-адаптера, подключаемого все к тому же разъему USB. Такого адаптера у нас не было. Есть встроенный картовод для карт SD и встроенная память на 2 ГБ. Эти два типа памяти дополняют USB-накопители в части поддержки воспроизведения с них мультимедийных файлов и документов (есть ограничение на количество папок, файлов и уровень вложения папок — см. руководство). Файлы с носителей можно копировать на встроенную память силами самого проектора. Также заявлена возможность доступа к встроенной памяти с компьютера и передача изображения с компьютера по USB, но для этого, вроде как, нужен кабель USB-A на USB-A, который производитель также в комплект не доложил.
В итоге работоспособность этих функций проверена не была. Внешнюю активную акустическую систему или наушники можно подключать к гнезду миниджек 3,5 мм с обозначением Audio Out.

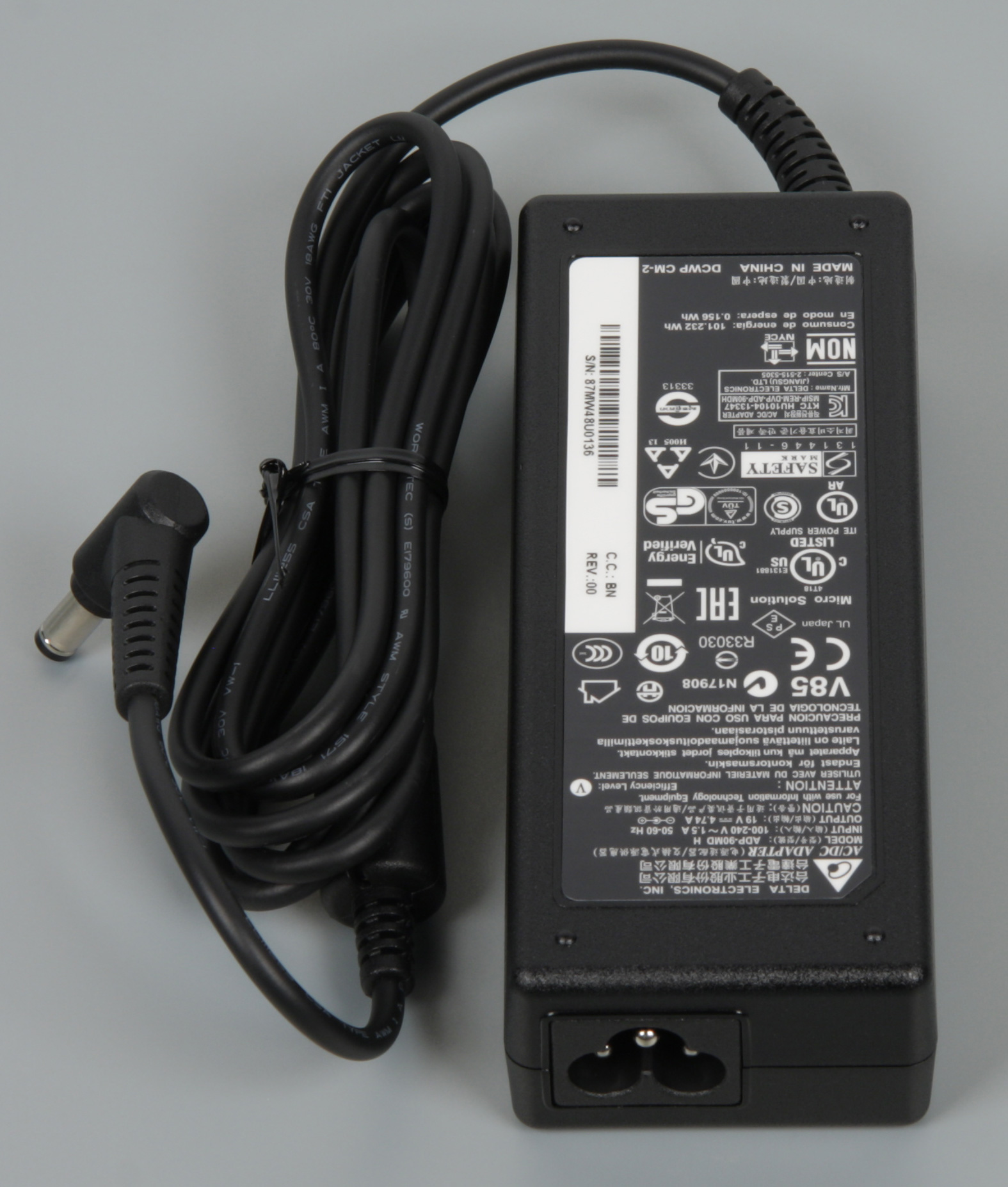

Работает проектор только от внешнего блока питания, с виду и по характеристикам напоминающего типичный адаптер для ноутбука, что в идеале может облегчить чемодан при выездных презентациях — БП будет подзаряжать ноутбук в свободное время и питать проектора во время презентации. Весит БП с кабелем питания 441 г, только проектор — 832 г, пульт с элементами питания — 68 г.

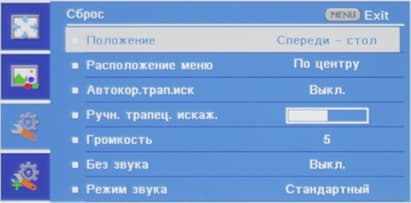

Меню и локализация

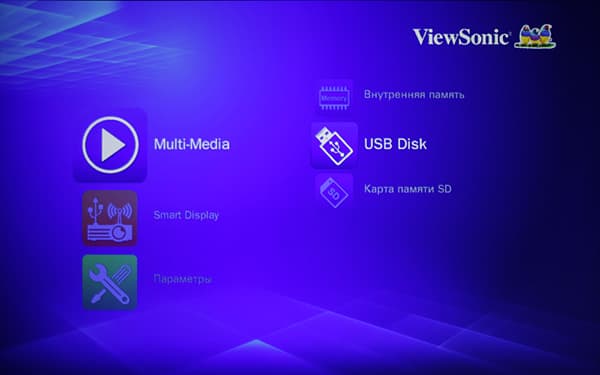

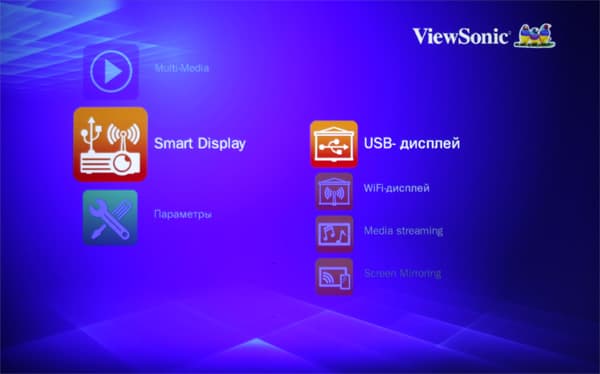

Меню фактически два: с настройками проектора и оболочка для просмотра мультимедийного контента.

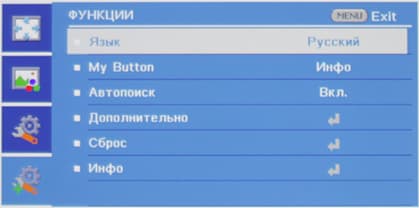

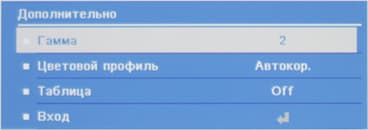

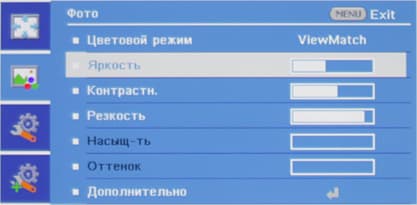

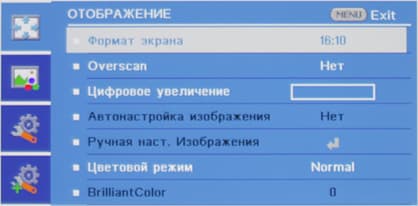

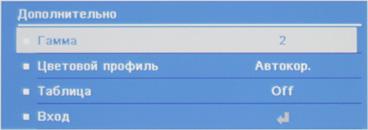

Шрифт в меню с настройками достаточно крупный и читаемый (но изредка попадаются надписи с нечитаемым мелким шрифтом с засечками). При настройке параметров изображения меню остается на экране, что несколько затрудняет оценку вносимых в изображение изменений. Также некоторое неудобство доставляет отсутствие численной индикации величин настроек. Оба меню представлены в том числе и русскими версиями.
Перевод на русский язык более-менее адекватный, но не без погрешностей, а местами английские надписи остались непереведенными. Мы не заметили проблем с отображением русского текста в документах. А если русские субтитры будут в одном из вариантов Юникод, то пользователь получит неплохой шанс прочитать их при воспроизведении видео. К проектору прилагается напечатанное краткое руководство пользователя в основном в картинках, а русскую версию полного руководства можно найти на прилагаемом CD-ROM или на сайте производителя.
Управление проекцией
Фокусировка изображения на экране производится вращением ребристого кольца. Проекция направлена вверх, так что нижний край области проекции находится немного выше оси объектива. В наличии функция автоматической коррекции вертикальных трапецеидальных искажений (±40°), но такую коррекцию можно выполнить и вручную. Есть несколько режимов трансформации — достаточно, чтобы привести в соответствие формат области проекции и распространенные форматы видео.
Присутствует обрезка краев с увеличением (по умолчанию выключена) и функция цифрового увеличения, правда без возможности прокрутки увеличенной области. В меню выбирается тип проекции (фронтальная / на просвет, обычное / потолочное крепление).
Настройку проекции облегчают несколько встроенных тестовых шаблонов.
Настройка изображения
В проекторе есть несколько предустановленных профилей, среди которых два крайних по соотношению яркости и правильности цветопередачи. Настроек регулирующих яркостный и цветовой баланс не очень много, но все самые востребованные присутствуют.
Профиль и внесенные коррекции запоминаются для каждого типа подключения.
Дополнительные возможности
Можно активировать выключение проектора через заданный интервал времени. Есть опция, при выборе которой проектор будет автоматически включаться при подаче питания.
Измерение яркостных характеристик
Измерение светового потока, контрастности и равномерности освещения проводились по методике ANSI подробно описанной тут. Результаты измерений для проектора ViewSonic PLED-W800:
| Режим | Световой поток |
| Самый яркий, BrilliantColor = 9 | 630 лм |
| Самый яркий, BrilliantColor = 0 | 330 лм |
| ViewMatch | 450 лм |
| Равномерность | |
| +12%, −39% | |
| Контрастность | |
| 265:1 | |
Максимальный световой поток меньше заявленных 800 лм. Впрочем, даже полученных 630 лм в полной темноте хватает для проекции на экран шириной где-то до 2,5 м, а в неярко освещенном помещении можно рассчитывать на ширину проекции до 1,5 м с более-менее нормальной читаемостью. Равномерность освещенности белого поля хорошая. Контрастность для DLP-проектора не очень высокая. Также мы измерили контрастность, измеряя освещенность в центре экрана для белого и черного поля, т. н. контрастность full on/full off.
| Режим | Контрастность full on/full off |
| Самый яркий, BrilliantColor = 9 | 500:1 |
| Самый яркий, BrilliantColor = 0 | 260:1 |
| ViewMatch | 490:1 |
Контрастность full on/full off тоже не очень высокая.
В отличие от типичного одночипового DLP-проектора в данном проекторе нет вращающегося светофильтра, вместо него и лампы используются три сверхяркие светодиодные сборки (красного, синего и зеленого свечения), включающиеся поочередно или одновременно. В результате возможен гибкий компромисс между световым потоком и качеством цветопередачи за счет изменения длительности одновременной работы всех трех светодиодов, то есть длительности излучения белого света. Этот «белый» интервал является виртуальным аналогом прозрачного сегмента в светофильтре обычного DLP-проектора, в котором в качестве источника света используется ртутная лампа. Чем дольше излучается белый свет, тем выше яркость белых участков (и определяемый в тесте ANSI световой поток), но тем ниже яркость цветов (ниже цветовая яркость изображения). Добавим сюда управление средней мощностью излучения и, соответственно, мощностью системы охлаждения. Собственно в предустановленных профилях в основном эти параметры и варьируются. Крайние случаи: профиль Самый яркий — максимальная яркость, максимальный шум, минимальная относительная цветовая яркость; и профиль ViewMatch — минимальная яркость, минимальный шум и сбалансированная цветовая яркость. При выборе некоторых профилей пользователь может управлять длительностью «белого» периода (параметр BrilliantColor), однако длительность проекции белого изменяется, видимо, не в источнике, а с помощью матрицы DMD, поэтому при уменьшении параметра BrilliantColor уменьшается только яркость белых участков, яркость черного не меняется, контраст сильно снижается.

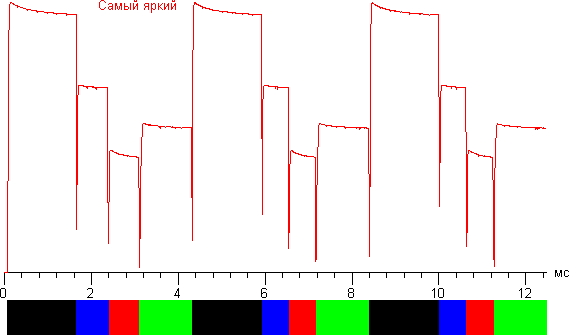

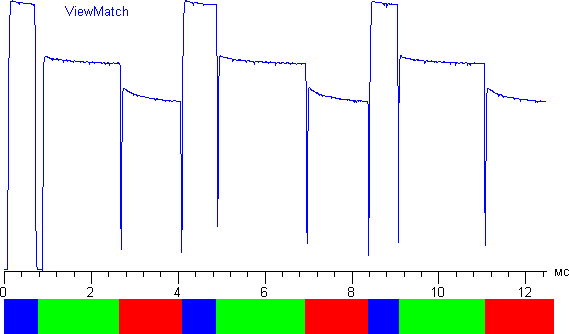

Ниже приведены зависимости относительной яркости (вертикальная ось) от времени (горизонтальная ось) для режимов Самый яркий и ViewMatch, при этом в нижней части графиков цветные прямоугольники указывают периоды включения светодиодов соответствующих цветов, а черные прямоугольники — одновременную работу всех трех светодиодов, то есть период излучения белого цвета.
Видно, в что в режиме Самый яркий примерно половину всего времени излучается белый цвет (на белом поле), тогда как в режиме ViewMatch такого периода нет вообще — белый получается только смешением трех основных цветов, а значит яркость белого и цветных участков изображения максимально сбалансирована. Анализ зависимостей яркости от времени показал, что частота чередования цветов составляет 240 Гц как при сигналах 60 кадр/с, так и при 24 кадр/с. Это относительно большая частота (примерно соответствует 4-скоростному светофильтру), однако эффект радуги все же присутствует. Отметим, что проектор оснащен DMD-матрицей с диагональным расположением микрозеркал. Видимо, за счет этого достигается большая компактность оптической системы. Однако проектор вынужден преобразовывать компьютерное строчно-столбцовое изображение к диагональному виду, что приводит к некоторому уменьшению четкости картинки. Для оценки характера роста яркости на шкале серого мы измерили яркость 256 оттенков серого (от 0, 0, 0 до 255, 255, 255) при Гамма = 2. График ниже показывает прирост (не абсолютное значение!) яркости между соседними полутонами:

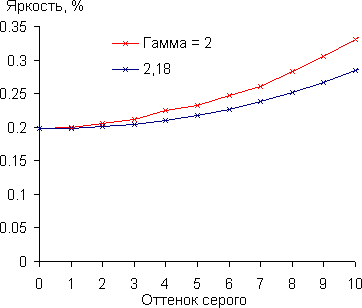

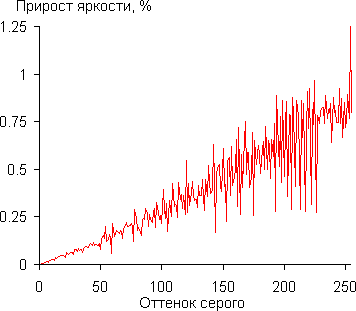

Тенденция роста прироста яркости сохраняется во всем диапазоне, каждый следующий оттенок значимо ярче предыдущего, в том числе и в темной области:

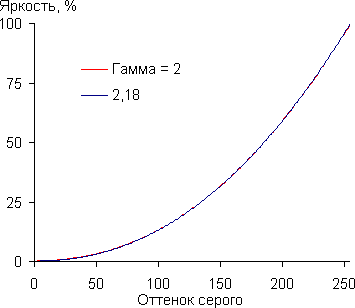

Аппроксимация полученной по 256 точкам гамма-кривой дала значение показателя 2,18, что близко к стандартному значению 2,2, при этом аппроксимирующая функция практически совпала с реальной гамма-кривой:
Звуковые характеристики и потребление электроэнергии
Внимание! Приведенные значения уровня звукового давления от системы охлаждения получены по нашей методике и их нельзя напрямую сравнивать с паспортными данными проектора.
Уровень шума и потребляемая мощность, как уже было указано, зависят от текущего режима.
| Режим | Уровень шума, дБА | Субъективная оценка | Потребление электроэнергии, Вт |
| Самый яркий | 38,8 | Тихо | 72,4 |
| ViewMatch | 30,3 | Очень тихо | 55,2 |
В режиме ожидания потребление электроэнергии составило 0,5 Вт.
С точки зрения использования в офисе проектор является тихим устройством. В домашней обстановке и в темноте смотреть фильмы лучше в режиме ViewMatch, так как цвета правильнее и шум от системы охлаждения малозаметен.
Встроенные громкоговорители не очень громкие даже для такого небольшого проектора. Звук неприятный — много искажений и паразитных резонансов, правда, шума в паузах нет. При подключении наушников встроенные громкоговорители отключаются. Громкость наушников регулируется независимо от громкости громкоговорителей. Звук в наушниках имеет некоторый запас громкости и шума в паузах нет, но качество звука низкое.
Тестирование видеотракта
VGA-подключение
Тестирование в основном проводилось при разрешении VGA-сигнала в 1280 на 800 пикселей и вертикальной частоте обновления в 60 Гц. Оттенки на шкале серого различаются во всем диапазоне — от 0 до 255 с шагом через 1, вариация цветовой примеси на шкале серого незначительная. Автоматическая подстройка под параметры VGA-сигнала выполняется быстро и точно.
DVI-подключение
Для тестирования DVI-подключения мы использовали кабель-переходник с DVI на HDMI. Проектор стабильно работает в самом правильном для него разрешении — 1280 на 800 при 60 Гц. Белое поле к углам немного темнеет. Равномерность яркости и цветового тона черного поля также неидеальные. Геометрия почти правильная — прогиб верхнего края проекции вниз составляет всего 4 мм при ширине примерно 1,5 м. Ширина неяркой цветной каймы на границах объектов, обусловленная наличием хроматических аберраций у объектива, доходит где-то до 1/3 пикселя к углам — некритично. Равномерность фокусировки хорошая.
HDMI-подключение
HDMI-подключение тестировалось при подключении к Blu-ray-плееру Sony BDP-S300. Поддерживаются режимы 480i, 480p, 576i, 576p, 720p, 1080i и 1080p@24/50/60 Гц. В режиме 1080p при 24 кадр/с кадры выводятся с одинаковым чередованием длительности. Тонкие градации оттенков в тенях и на светлых участках изображения хорошо различаются. Яркостная и цветовая четкости высокие, ограничением на четкость служат разрешение матрицы, диагональное расположение пикселей и тип видеосигнала. Чересстрочные сигналы проектор выводит в режиме по полям.
Определение задержки вывода
Мы определяли полную задержку вывода от переключения страниц видеобуфера до начала вывода изображения на экран. При этом в итоговое значение не включалась неизвестная фиксированная величина задержки от запроса на переключения страниц видеобуфера до запуска АЦП с внешним фотодатчиком, установленным в центре экрана, а также некая постоянна/переменная задержка, обусловленная тем, что ОС Windows не является системой реального времени с нормированными задержками и особенностями работы видеокарты, ее драйвера и Microsoft DirectX. То есть получаемая величина задержки привязана к конкретной программно-аппаратной конфигурации. В итоге задержка вывода изображения составила примерно 14 мс для VGA- и 8 мс для HDMI-подключения (в обоих случаях 1280 на 800 пикселей при 60 Гц кадровой частоты). Задержка совсем небольшая, и не мешает использовать проектор для очень динамичных игр.
Оценка качества цветопередачи
Для оценки качества цветопередачи использовали спектрофотометр i1Pro 2 и комплект программ Argyll CMS (1.5.0).
В режиме Самый яркий цветовой охват широкий:
Поэтому цвета перенасыщены и ненатуральные. В режиме ViewMatch охват немного корректируется, но все равно не до границ sRGB:

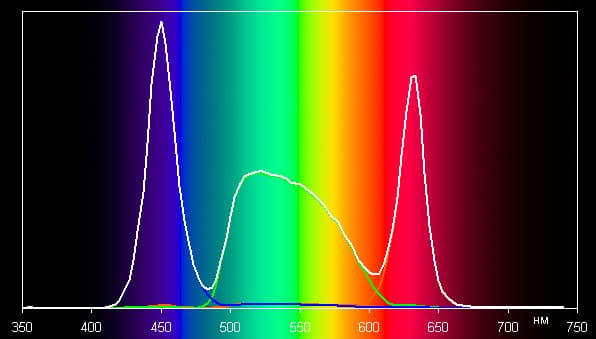

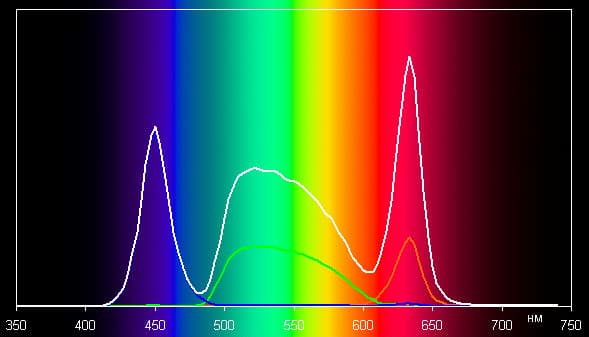

Цвета остаются излишне насыщенными, но привыкнуть к ним уже можно. Приведем спектры, полученные для самого яркого режима — для режима Самый яркий (спектр для белого поля (белая линия), наложен на спектры красного, зеленого и синего полей (линии соответствующих цветов)):
Видно насколько яркость белого цвета выше яркости зеленого и красного цветов, поэтому в этом режиме цвета на фоне белых участков изображения выглядят тусклыми. Заметим, что пик синего в белом спектре совпадает с пиком синего, то есть, возможно, виртуальный прозрачный сегмент в данном случае сформирован при совместной работе только светодиодов зеленого и красного цветов. В сбалансированном режиме (режим ViewMatch) яркость цветов выровнена относительно яркости белого и первичные цвета немного подмешиваются друг к другу для уменьшения цветового охвата:

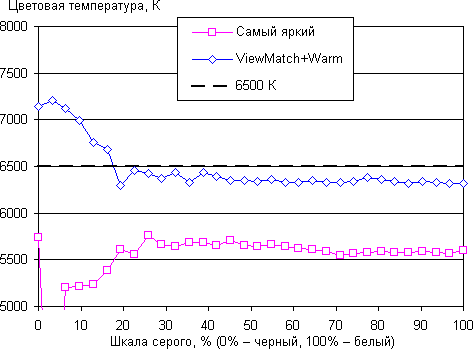

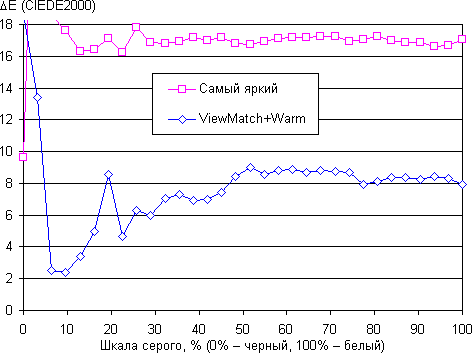

Графики ниже показывают цветовую температуру на различных участках шкалы серого и отклонение от спектра абсолютно черного тела (параметр ΔE) для двух упомянутых режимов:
Близкий к черному диапазон можно не учитывать, так как в нем цветопередача не так важна, а погрешность измерения цветовых характеристик высокая. Видно, что в ярком режиме цветопередача явно не является приоритетом, однако в режиме ViewMatch ΔE уже ниже пороговых 10 единиц и цветовая температура близка к 6500 К, при этом как она, так и ΔE мало изменяются на всей имеющей значение части шкалы серого, что благоприятно сказывается на субъективном восприятии цветового баланса.

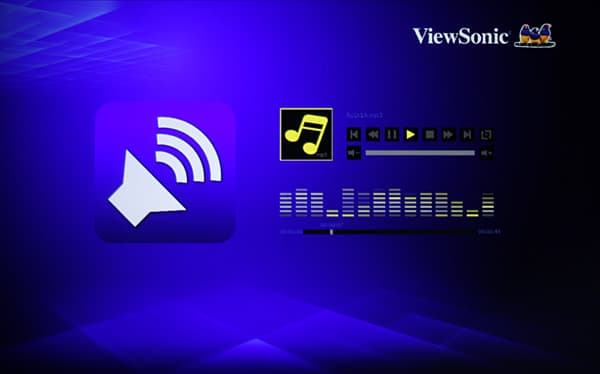

Встроенный мультимедийный плеер
Проектор за пару минут распознал и стал работать с внешним HDD, содержащим несколько тысяч файлов и имеющим сложную структуру папок (но доступными оказались не все папки и файлы). В автономном режиме (без подключения к источнику видеосигнала) проектор умеет показывать картинки в формате JPEG, TIFF и BMP. Изображения можно просматривать в режиме слайд-шоу с настраиваемым интервалом и выбранным эффектом перехода. Картинки отображаются вписанными до ближайших границ проекции с сохранением правильных пропорций или в исходном разрешении. Есть функция увеличения и поворота на 90 градусов.
Из аудиофайлов воспроизводятся как минимум файлы MP3, WMA, OGG, AC3 и DTS.
При тестировании возможностей по воспроизведению видео мы ограничились нашей подборкой из популярных типов видеофайлов. В итоге оказалось, что, скорее всего, плеер проектора воспроизведет большинство из современных распространенных сочетаний кодеков и контейнеров (вплоть до Full HD, если битрейт не очень высокий и частота кадров не выше 30). Как минимум отображаются встроенные в MKV субтитры (заявлена и поддержка внешних текстовых субтитров), возможности переключения аудиодорожек мы не обнаружили, есть функция быстрой перемотки вперед и назад. При запуске тестовых файлов мы обнаружили, что в светах есть существенный завал — с десяток оттенков сливаются с белым цветом. При воспроизведении видеофайлов проектор оставляет частоту обновления равной 60 Гц, поэтому для некратных частот кадров кадры выводятся с меняющейся длительностью, однако при этом группы таких кадров чаще всего выводятся с равномерным чередованием.

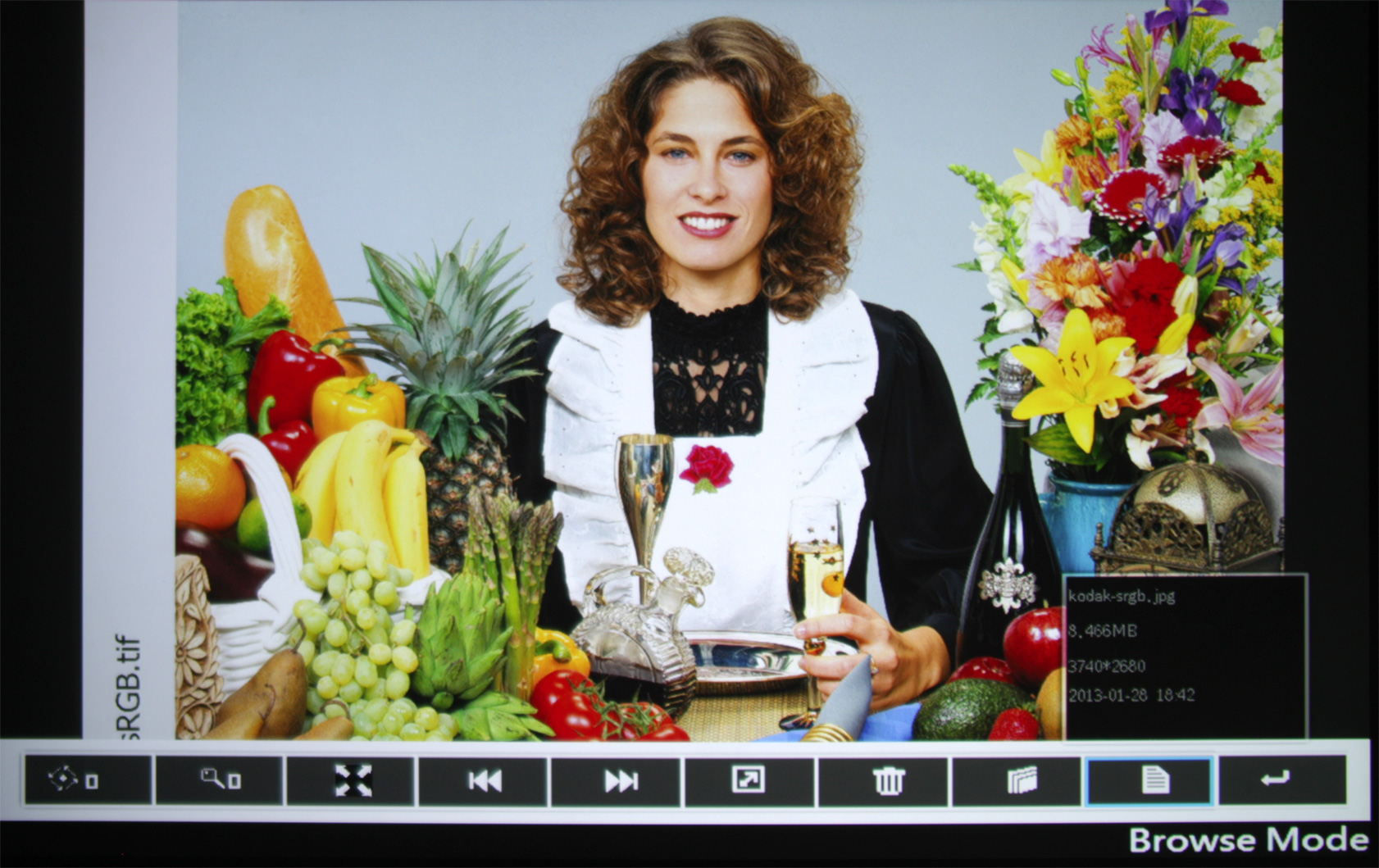

Кроме файлов мультимедийных форматов проектор в автономном режиме может показывать содержимое документов Adobe PDF и Microsoft Office (XLS, DOC, PPT, XLSX, PPTX, DOCX). Впрочем, не стоит ожидать быстрой и комфортной работы с этими форматами, а также их отображения в точно таком же виде, как на персональном компьютере в оригинальных программах, но как показывает практика, даже такая реализация может быть полезной. А если не особо злоупотреблять с эффектами PowerPoint, то проектор можно использовать для демонстрации презентации без подключения к компьютеру.
Выводы
ViewSonic PLED-W800 является достаточно типичным на момент написания статьи компактным проектором со светодиодным источником света, генерирующим световой поток на уровне нескольких сотен люменов. Это качество относится и к разрешению матрицы DMD с диагональным расположением микрозеркал на уровне HD Ready, а также к набору мультимедийных функций. Отличает проектор аккуратный дизайн, внешний БП «ноутбучного» формата и относительно удобный в использовании пульт ДУ. Рациональнее всего использовать проектор для проведения мобильных презентаций на небольшом экране и, соответственно, для небольшой аудитории, в варианте с подключением к источнику сигнала или в автономном, воспроизводя файлы с внутренней памяти или с внешних носителей.
Достоинства:
- Небольшие размеры и вес
- «Вечный» светодиодный источник света
- Стандартные разъемы интерфейсов
- Поддержка USB-носителей и карт SD
- Совместимость с MHL
- Встроенный мультиформатный плеер
- Аккуратный дизайн
- Чехол в комплекте
- Относительно удобный пульт ДУ
- Невысокая шумность
- Русифицированное меню
Недостатки:
- Скудная комплектация
