Обзор мультибитного USB ЦАП Schiit Gungnir Multibit и лампового наушникового усилителя Schiit Mjolnir 2

На наших страницах вы уже могли прочитать обзоры продуктов начального и среднего уровня, выпускаемых американской компанией Schiit Audio. Теперь же пришло время познакомиться с топовой линейкой их продуктов, из высшей ценовой категории.

Gungnir Multibit — мультибитный цифро-аналоговый преобразователь, выполненный на четырех индустриальных 18-битных микросхемах ЦАП AD5871.

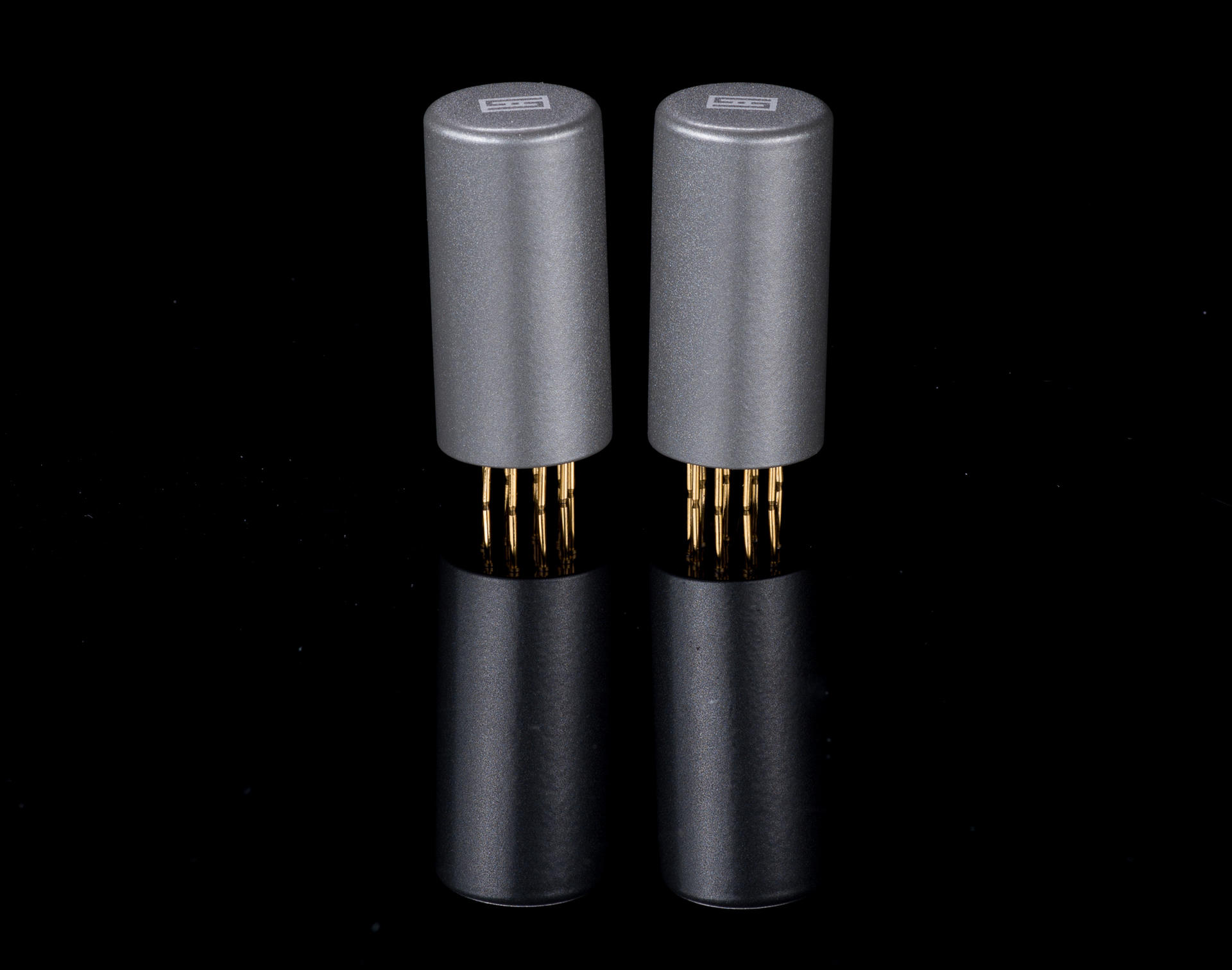

Mjolnir 2 — ламповый усилитель для наушников с впечатляющей мощностью 8 Вт и возможностью замены ламп на «твердотельные» усилительные модули, которые приобретаются отдельно.

Устройства спроектированы по полностью балансной топологии усиления.

Внешний вид

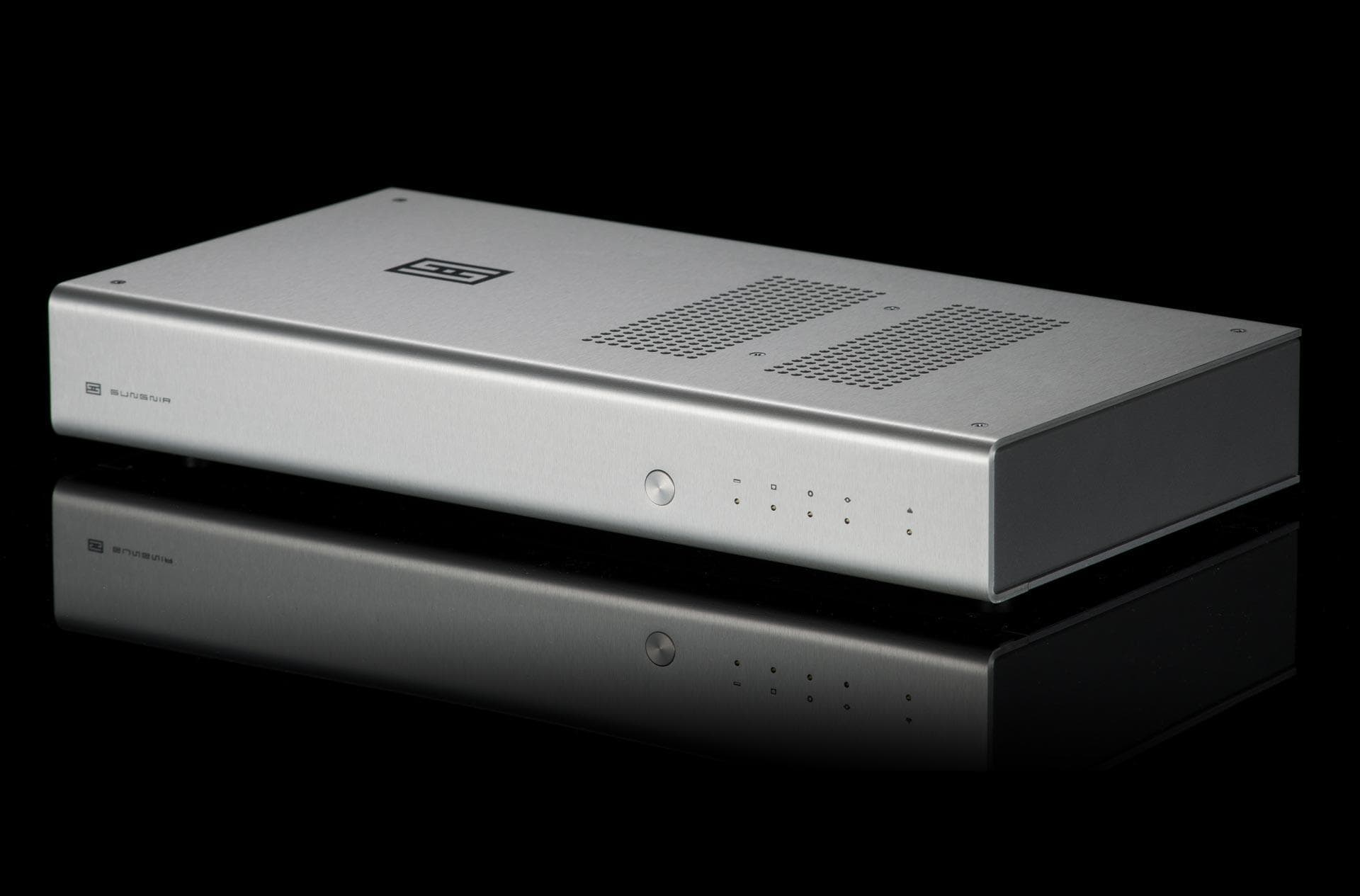

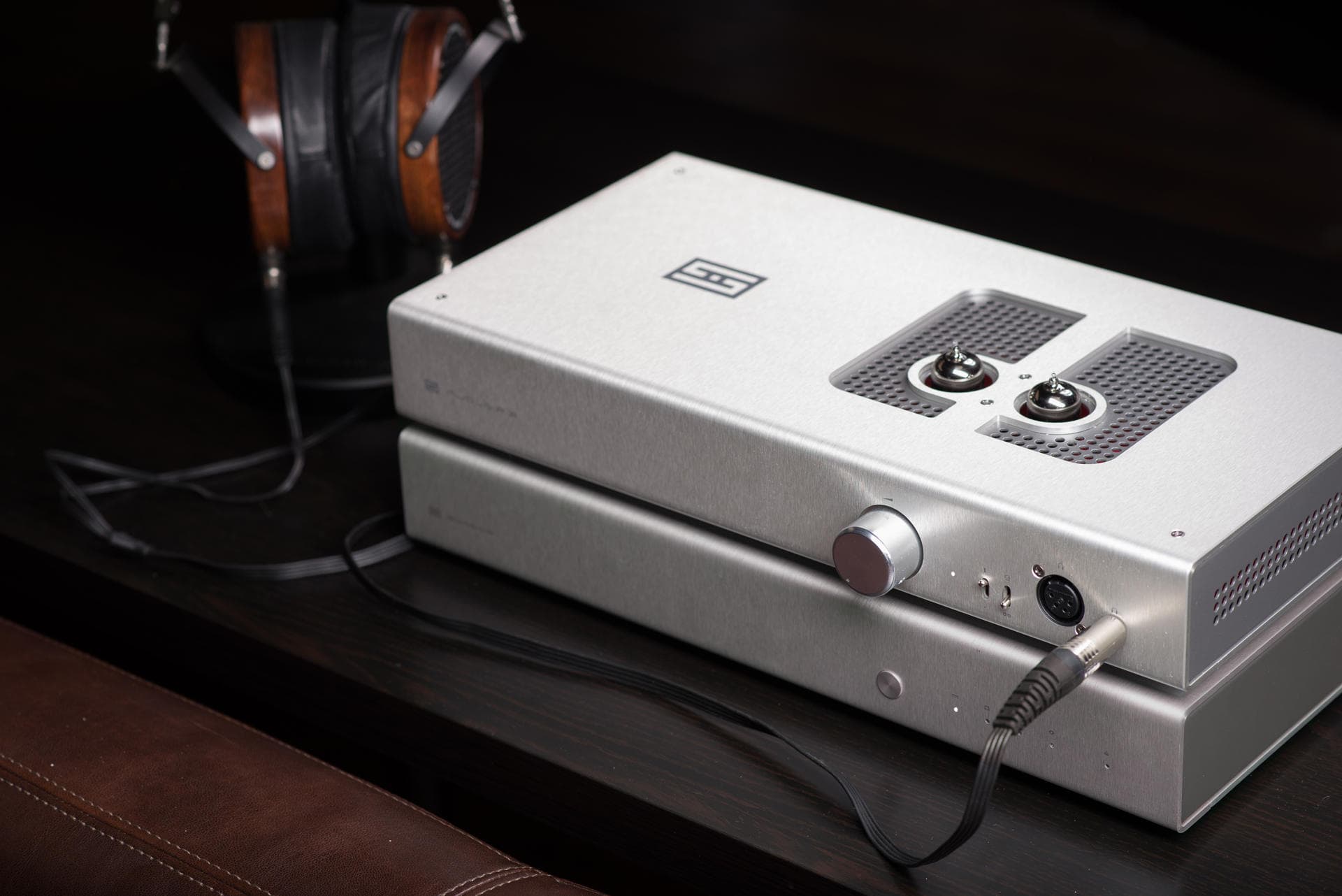

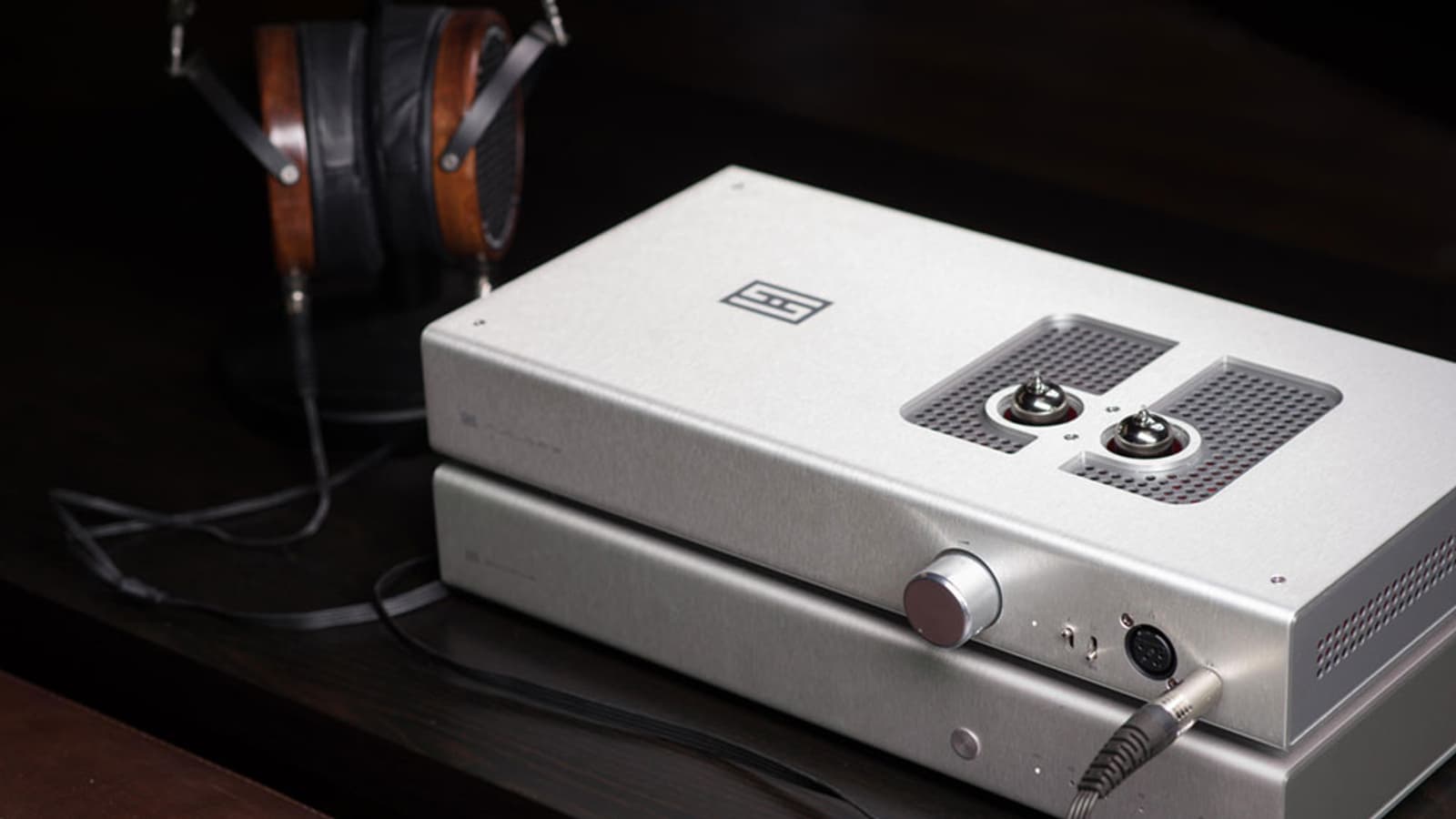

Все устройства Schiit выполнены в едином стиле, не стали исключением и модели из верхней ценовой категории. Никаких сапфировых стекол и бриллиантов в ручках, ненужных переплат за позолоту корпуса и экранчики. Однако теперь корпуса являются полноразмерными и гармонично смотрятся в любой аудиофильской стойке с аппаратурой.

Управление по-прежнему минималистичное: единственная кнопка на ЦАПе, выбирающая нужный вход.

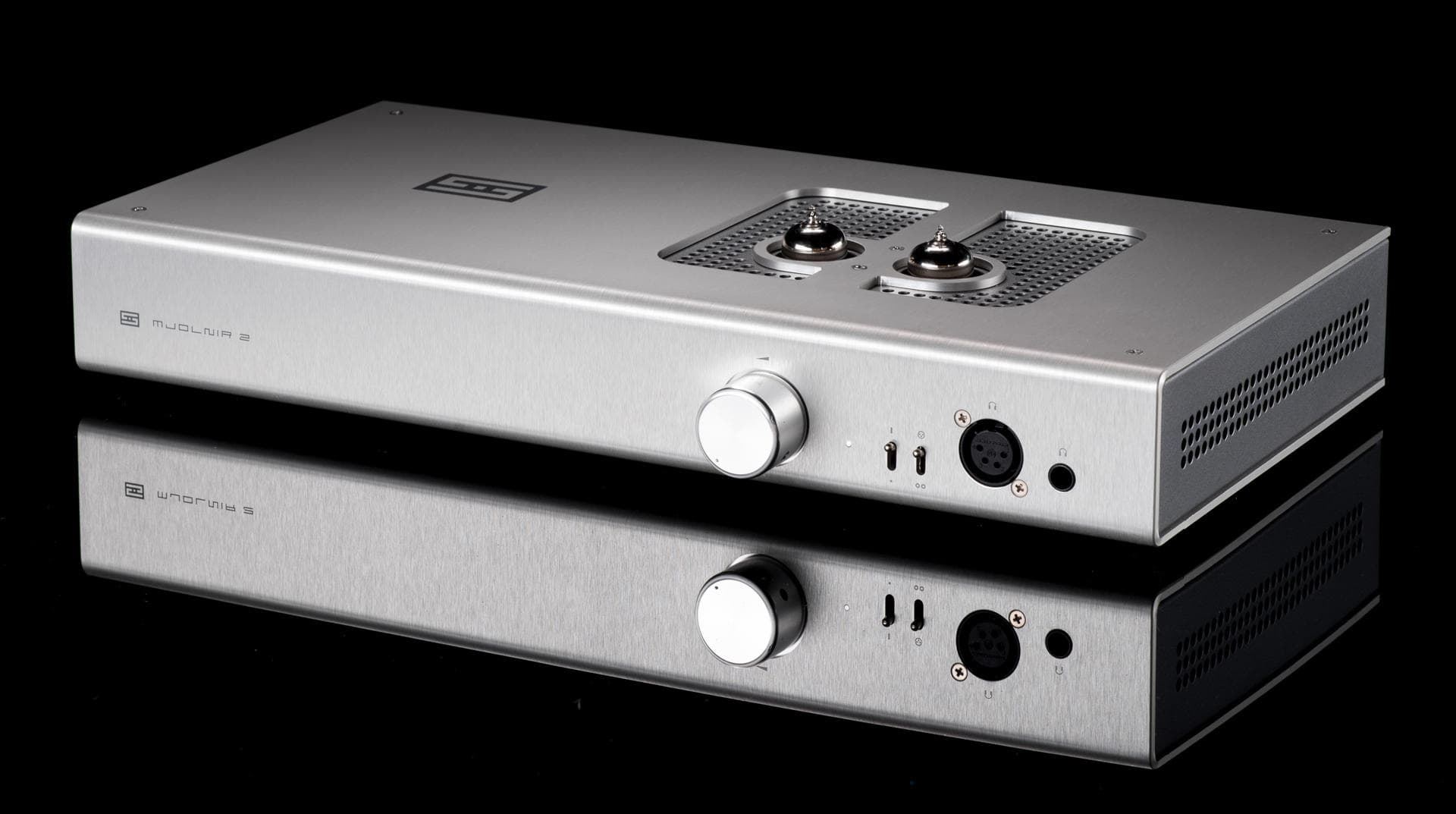

На усилителе для наушников, помимо регулятора громкости, имеются переключатели усиления и выбора балансного или небалансного входа.

Задние панели аппаратов также лаконичны.

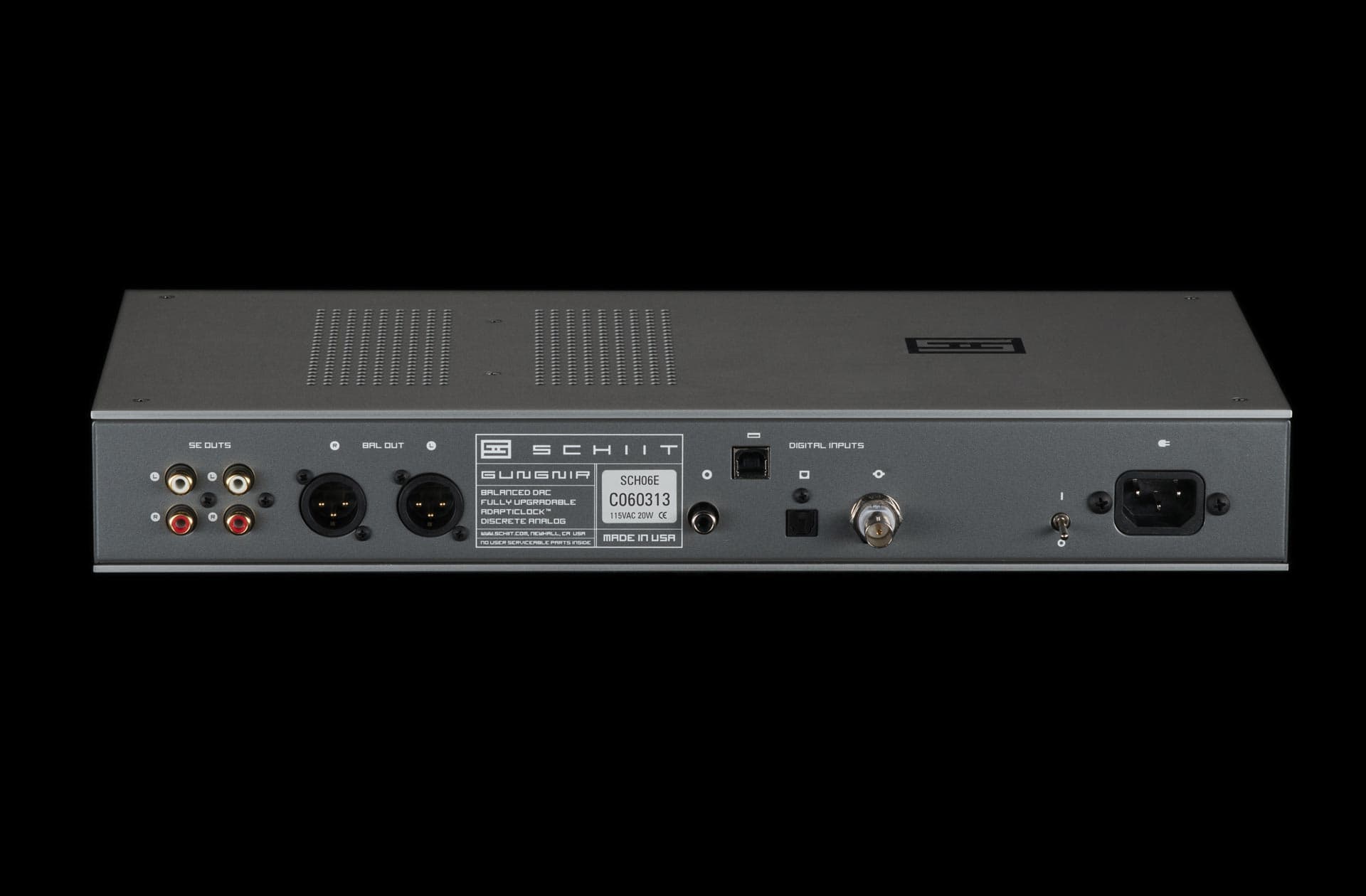

У ЦАПа Gungnir имеются USB, оптический и два коаксиальных входа, один из которых — BNC. Надо отметить, что BNC — это разъем, специально разработанный для передачи высоких частот (в отличие от низкочастотного RCA). BNC также оптимален для высококачественной передачи цифрового сигнала.

Имеются две пары небалансных RCA-выходов и балансные XLR, работающие одновременно.

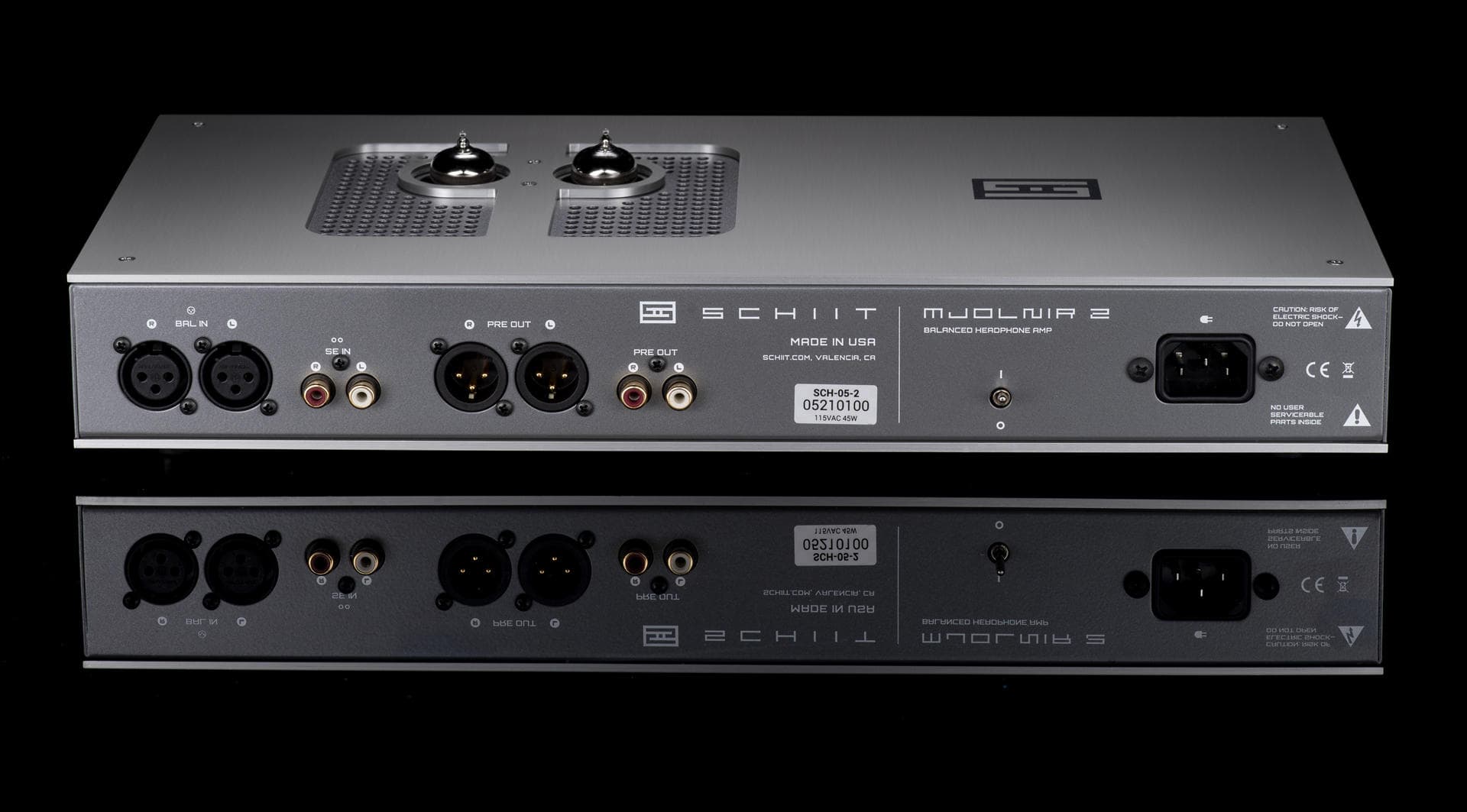

У усилителя Mjolnir 2 на задней панели расположились балансные и небалансные входы, а также выходы для организации подключения прочей техники, например усилителя мощности для акустических систем.

Тумблеры выключателей питания на обоих аппаратах также расположены на задней панели. И если в случае с ЦАПом, потребляющим относительно небольшую мощность 20 ватт, можно закрыть на это глаза и оставить его постоянно включенным, то в случае усилителя для наушников, потребляющего 45 ватт в простое и имеющего ограниченный ресурс ламп, это довольно неудобно. По крайней мере, в стойке вы уже питание так просто не выключите. Это как раз тот случай, когда за красоту и дизайн передних панелей приходится платить удобством.

Паспортные технические характеристики

Gungnir Multibit

  • Микросхема цифро-аналогового преобразования: Analog Devices AD5781BRUZ ×4 (по две на канал, балансная схема)
  • Цифровой фильтр: фирменный замкнутого типа с функцией побитовой точности, реализован на DSP-процессоре Analog Devices SHARC
  • Аналоговый тракт: полностью дискретные буферные каскады на JFET-транзисторах для балансного выхода и суммирующие каскады на JFET-транзисторах для несимметричного выхода, с непосредственной связью
  • Диапазон рабочих частот: 20 Гц — 20 кГц, ±0,1 дБ; 1 Гц — 200 кГц, −1 дБ
  • Максимальная амплитуда выходного сигнала: 4,0 ВRMS (балансный выход), 2,0 ВRMS (несимметричный выход)
  • Коэффициент нелинейных искажений (THD): <0,005% (20 Гц — 20 кГц, при полной выходной мощности)
  • Интермодуляционные искажения (IMD): <0,004% (измерены по стандарту CCIR)
  • Отношение сигнал/шум (S/N): >115 дБ (относительно 2 ВRMS)
  • Входы: коаксиальный S/PDIF (RCA и BNC), оптический S/PDIF (Toslink), USB
  • Поддерживаемые форматы: до 24 бит/192
  • Выходы: одна пара балансных XLR-разъемов и две пары несимметричных RCA-разъемов
  • Полное выходное сопротивление: 75 Ом
  • Восстановление тактовых импульсов: в режиме побитовой точности на всех исходных частотах дискретизации посредством системы анализа Adapticlock и VCXO/VCO-регенерации
  • Источник питания: два трансформатора (один для цифровой части, другой — для аналоговой) с 8 ступенями регулирования, включая отдельные шины питания критически важных участков цифрового и аналогового тракта
  • Возможность модернизации: отдельные платы USB-входа и ЦАП/аналогового тракта с возможностью замены
  • Потребляемая мощность: 20 Вт
  • Габариты: 406×223×60 мм
  • Масса: 4 кг
Средняя цена
Розничные предложения

Mjolnir 2

  • Диапазон рабочих частот: 20 Гц — 20 кГц (−0,1 дБ), 2 Гц — 400 кГц (−3 дБ)
  • Максимальная мощность при импедансе нагрузки:
    • 32 Ом: 8,0 ВтRMS/канал
    • 50 Ом: 5,0 ВтRMS/канал
    • 300 Ом: 850 мВтRMS/канал
    • 600 Ом: 425 мВтRMS/канал
  • Коэффициент нелинейных искажений: менее 0,005% (20 Гц — 20 кГц, 1 ВRMS)
  • Интермодуляционные искажения: менее 0,006% (тест CCIF, 1 ВRMS)
  • Отношение сигнал/шум: более 104 дБ (невзвешенный, относительно 1 ВRMS, в режиме с низким коэффициентом усиления)
  • Взаимопроникновение: менее −75 дБ (20 Гц − 20 кГц)
  • Полное выходное сопротивление: 1,0 Ом (высокий коэффициент усиления), 0,3 Ом (низкий коэффициент усиления)
  • Коэффициент усиления: ×8 (18 дБ) или ×1 (0 дБ), переключатель на передней панели
  • Топология: ламповый усилитель по напряжению или полупроводниковый LISST-усилитель по напряжению, двухтактно-параллельный выходной каскад Crossfet, неинвертирующий одиночный каскад усиления по напряжению
  • Источник питания: специальный трансформатор для выходного каскада Циклотрон 4, работающий на фильтрующие конденсаторы емкостью более 65 000 мкФ, плюс отдельный трансформатор с напряжением 200 В и накопительными конденсаторами емкостью более 4000 мкФ — для высоковольтного дискретно-регулируемого входного каскада
  • Входы: по паре балансных гнезд XLR и несимметричных RCA-гнезд, переключаемых с помощью тумблера на передней панели
  • Выходы: 4-контактный балансный разъем XLR, миниджек 6,3 мм, пара 3-контактных XLR-выходов с предусилителя, одна пара несимметричных разъемов RCA
  • Потребляемая мощность: 45 Вт
  • Габариты: 406×223×60 мм
  • Масса: 5,4 кг
  • Примерная цена: 76 500 рублей (только с лампами 6BZ7) на момент подготовки обзора

Внутреннее устройство и измерения

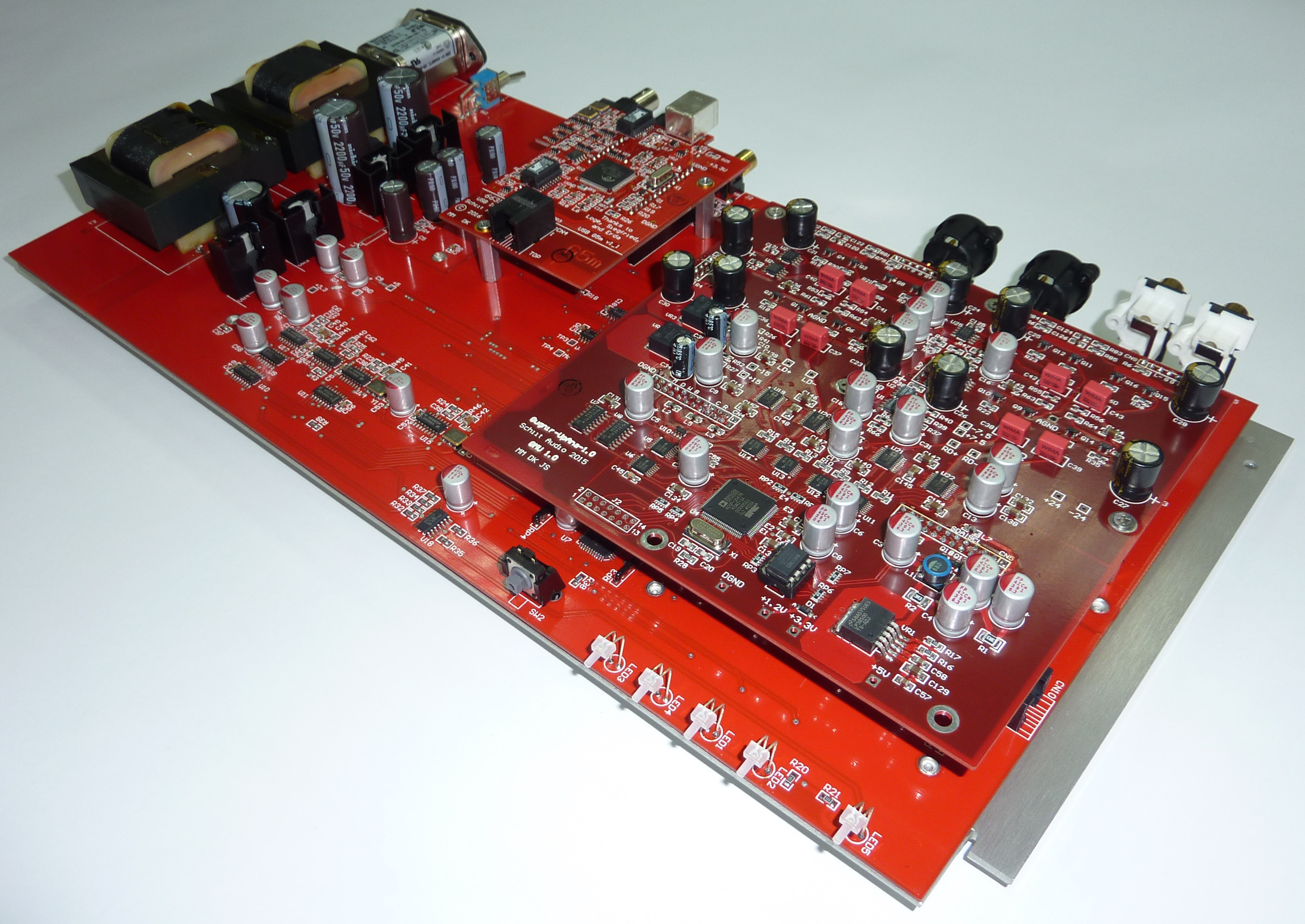

Внутреннее устройство ЦАПа Gungnir Multibit вызовет у любого инженера положительную реакцию. Прожженному же аудиофилу может показаться, что за такую цену недоложили золотых деталей и пленочных конденсаторов. Но постойте, для вас инженеры Schiit подготовили другой сюрприз!

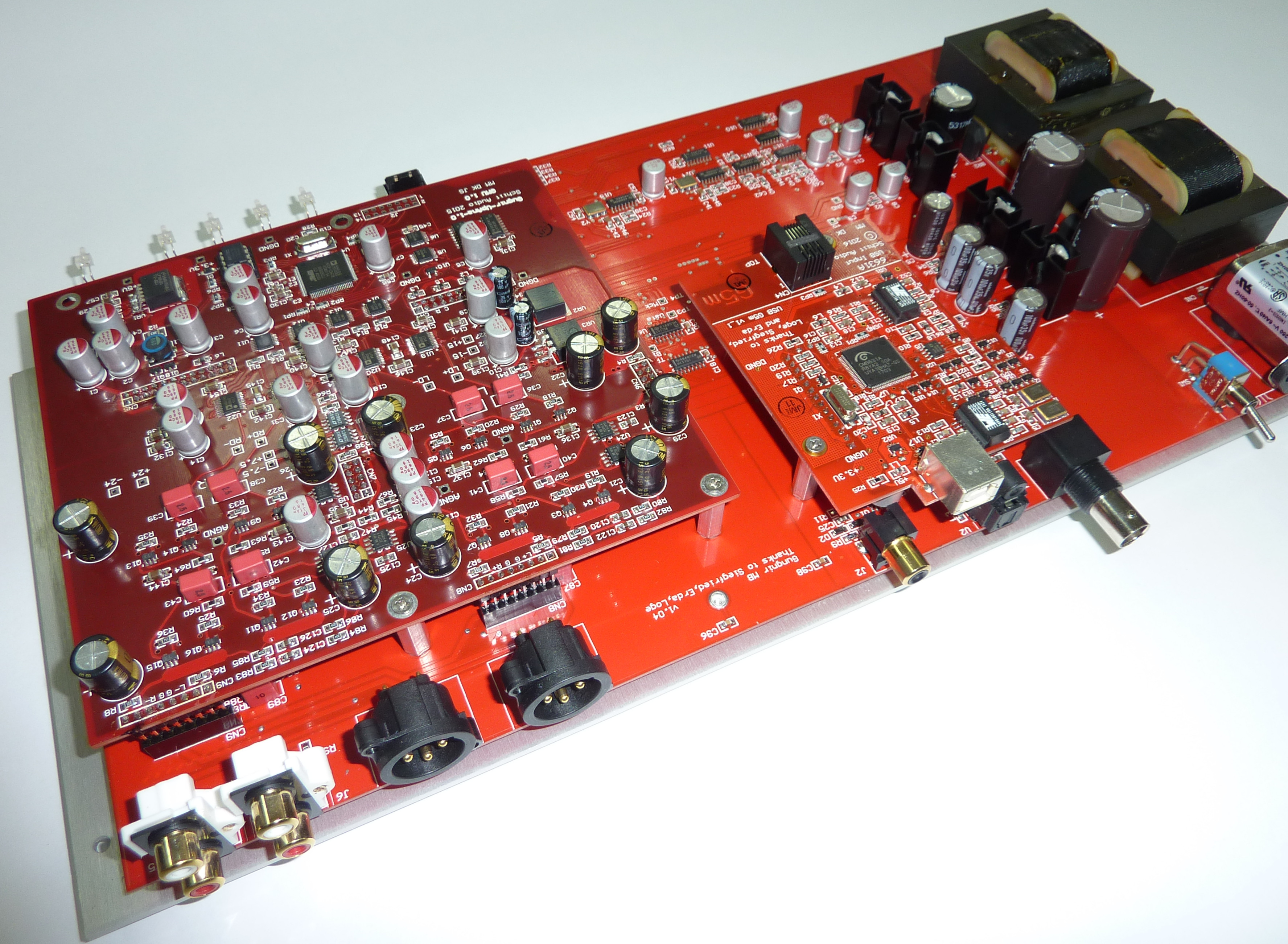

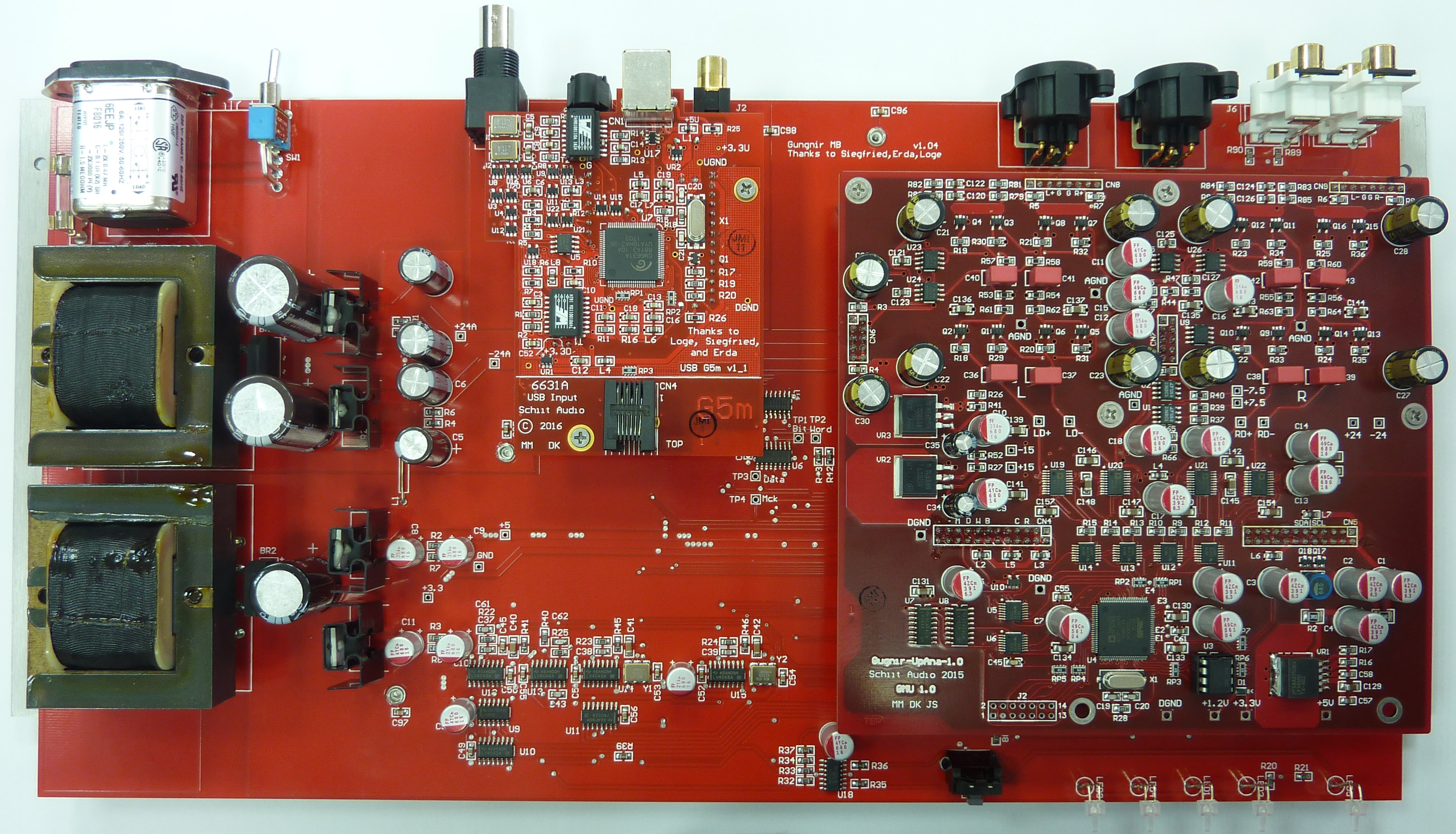

На материнской плате, согласно принятой концепции Schiit, расположены отдельные модули мультибитного ЦАПа и USB-входа. Отметим, что это не удешевляет устройство, но позволяет добиться более высокого качества разводки и работы отдельных узлов по сравнению с тем, как если бы все было смонтировано на одной плате.

Особое умиление вызывают именные благодарности инженерам, написанные на платах, это еще раз подтверждает, что устройство спроектировано людьми для людей, а не непонятными OEM-производителями исключительно для заработка. ЦАП имеет много интересных решений, направленных на повышение качества звука.

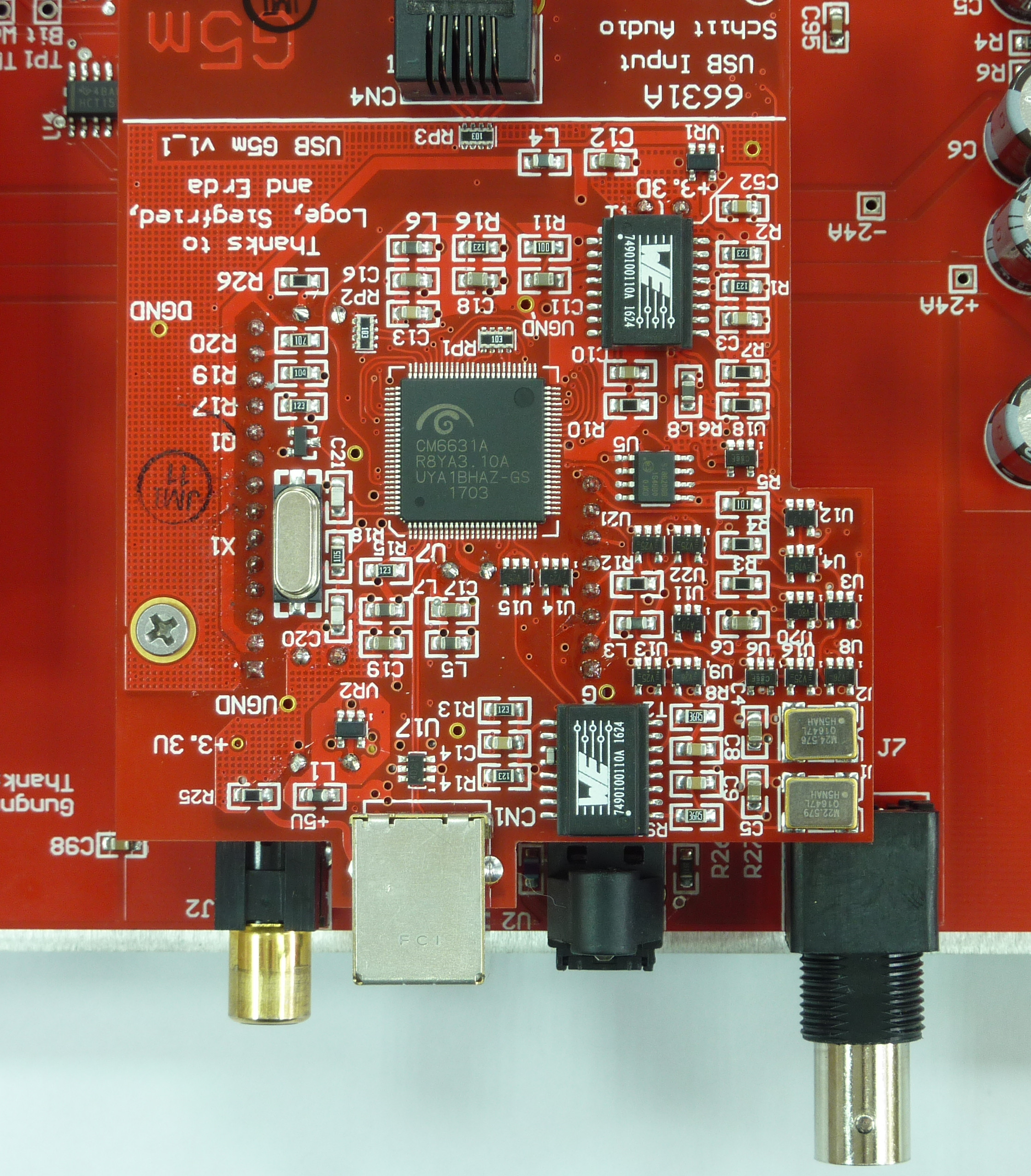

USB-приемник выполнен на знакомом контроллере CM6631A, но имеет гальваническую развязку, причем выполненную правильно: задающие генераторы расположены на «чистой», гальванически развязанной стороне. Да, это дороже, да, это сложнее в плане реализации, но только так можно получить хороший результат. И тут это сделано. Так что можно спокойно подключать ЦАП по USB к компьютеру и не переживать о помехах и земляных петлях. Отметим, что в нашем случае Windows 10 самостоятельно нашла и установила нужный драйвер. USB-драйвера с официального сайта установить не удалось.

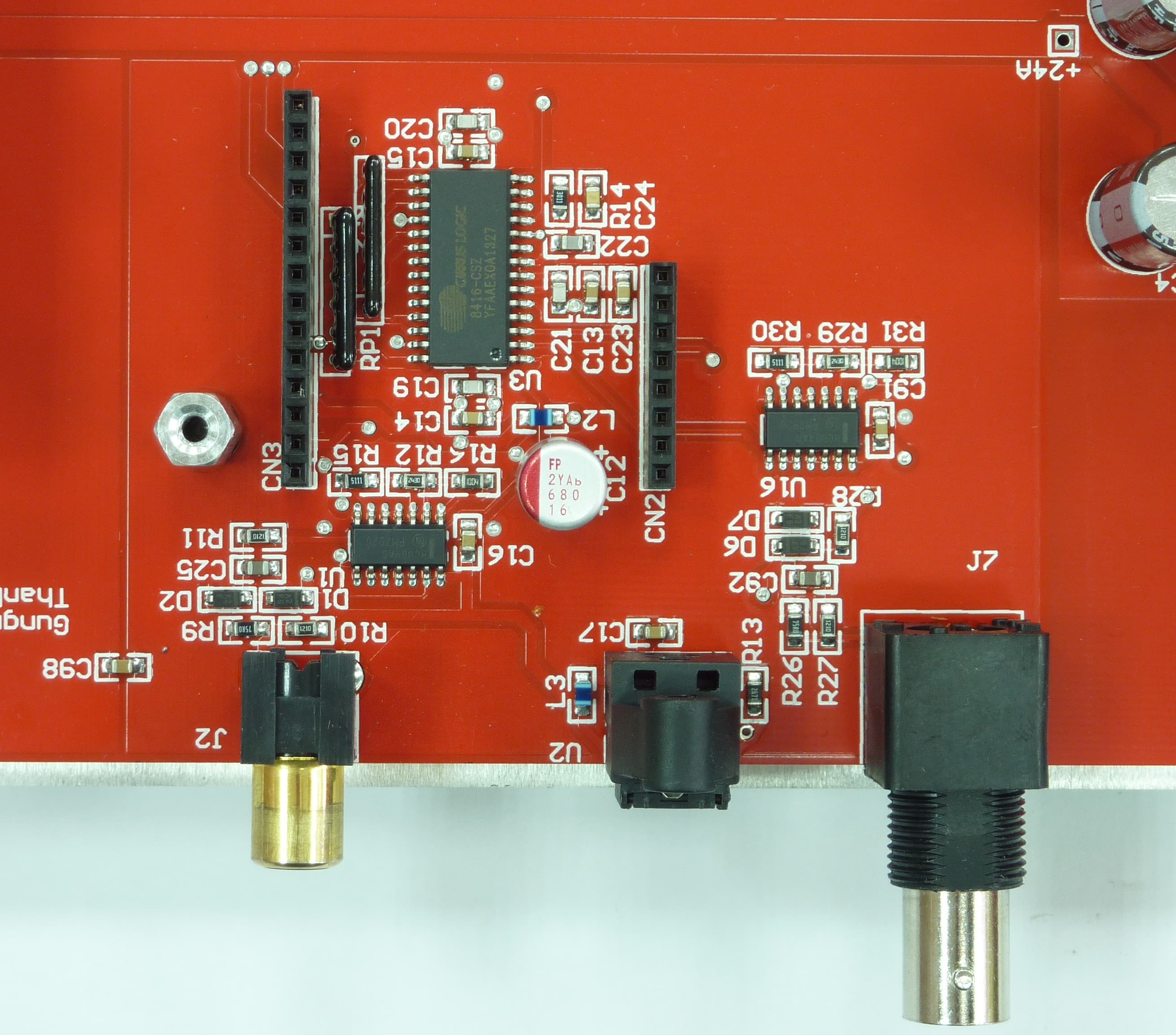

S/PDIF-приемник выполнен на старой знакомой, но не ставшей от этого хуже микросхеме CS8416.

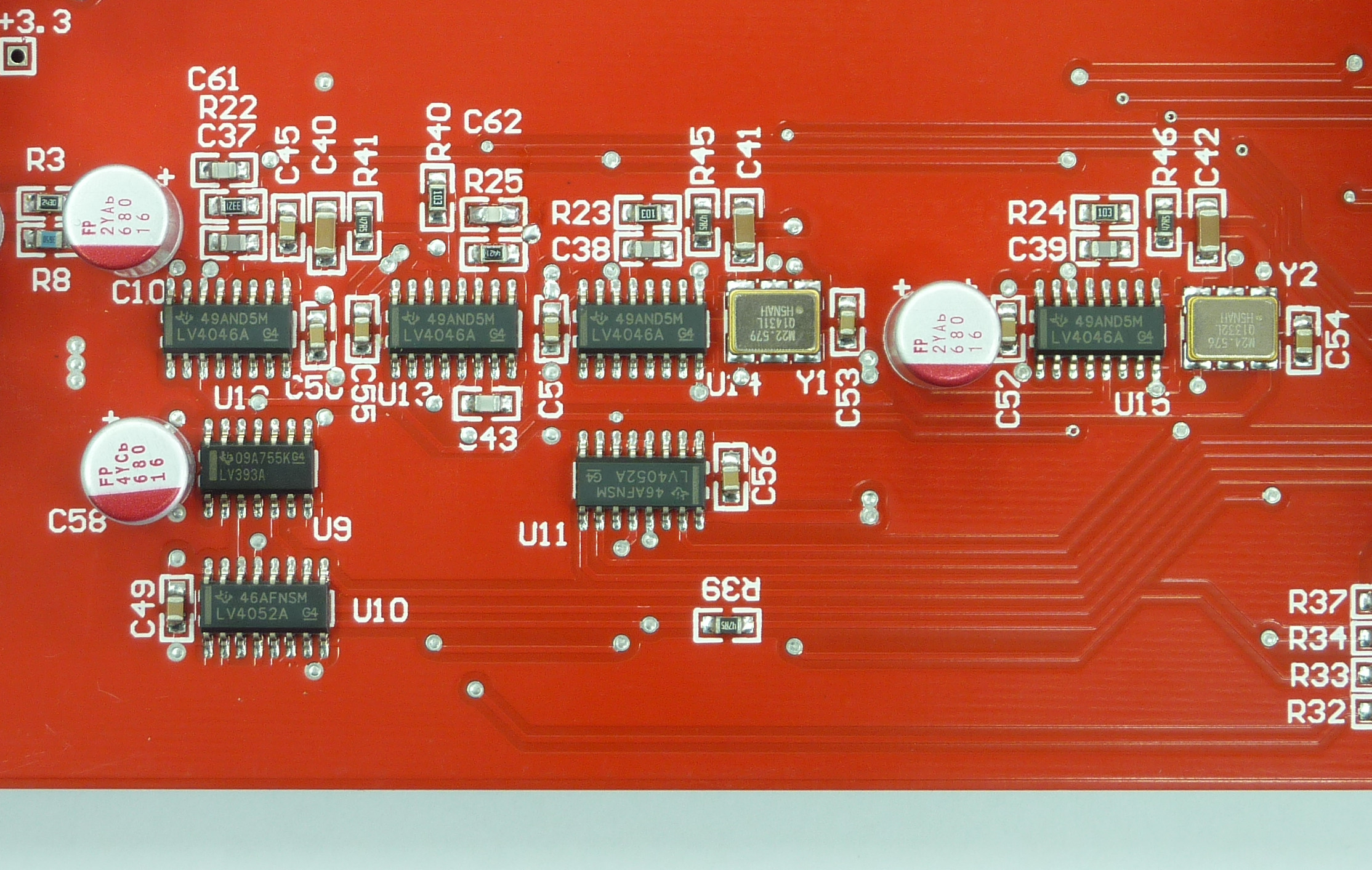

Также на материнской плате, помимо трансформаторов, выпрямителей и первичных стабилизаторов, расположен довольно интересный узел фазовой автоподстройки частоты, со своими собственными генераторами на частоты 22,579 и 24,576 МГц. Эта фирменная технология названа Adapticlock и служит для дополнительного подавления джиттера цифрового сигнала.

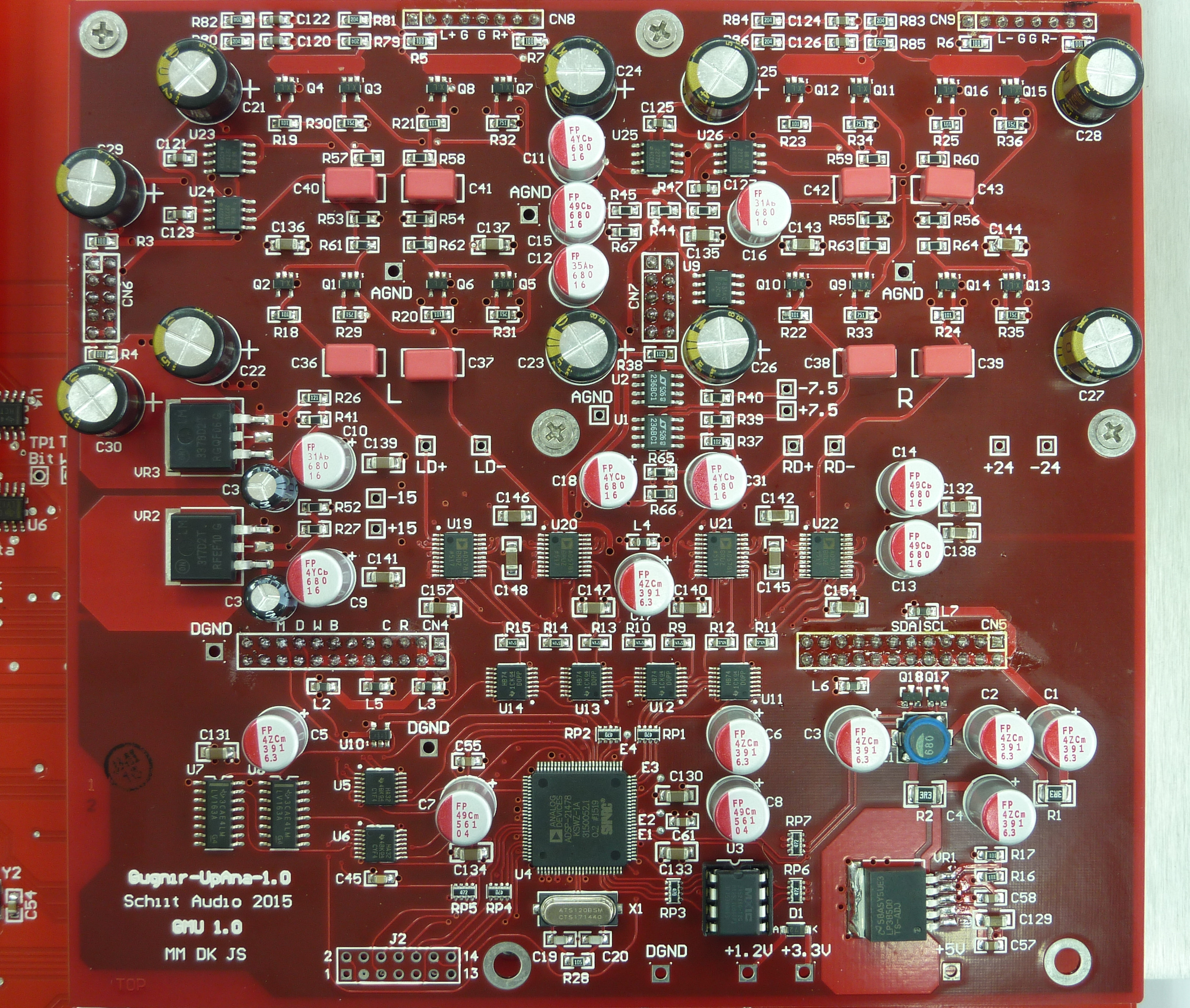

На плате мультибитных ЦАПов, помимо собственно AD5871, расположен цифровой процессор Analog Devices ADSP-21478, служащий для цифровой фильтрации сигнала. После него и перед AD5871, по всем канонам построения высококачественных ЦАПов, стоит реклок, выполненный на отдельных цифровых микросхемах D-триггеров.

ПослеЦАПовый фильтр-усилитель — отдельная, аудиофильская тема. Сюрприз! Он реализован на полевых JFET-транзисторах по без-ООС-ной схемотехнике. Да, там есть микросхемы, но сигнал через них не проходит, они нужны только для поддержания нуля на выходе по постоянному току. Это же подарок тем, кто считает, что отрицательная обратная связь в звуковом тракте — зло. Да, это сказалось на измерениях, но не на звуке.

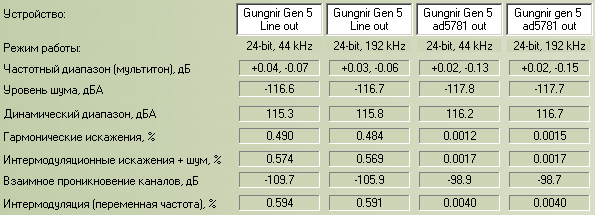

Объективные измерения проводились при работе от USB под Windows 10.

В данном случае измерения можно охарактеризовать просто: производитель чихать на них хотел, во главу угла была поставлена безООСная концепция и звук. А технические характеристики со многими нулями после запятой, размещенные на официальном сайте, служат скорее для того, чтоб избежать излишнего возбуждения у людей, которые слушают не звук, а графики. Мы же делаем и то, и другое.

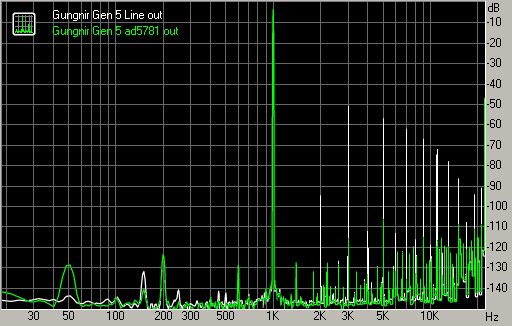

Ламповый спектр искажений дает полевой выхлоп, и, судя по всему, сделано это намеренно.

Чтобы убедиться в этом, было произведено подключение измерительной карты непосредственно к выходу ЦАПа, до JFET-фильтра-усилителя.

В этом случае мы видим очень низкие искажения собственно ЦАПов AD5781 при типично мультибитном спектре сигнала. Ради интереса было произведено прослушивание в таком варианте. Скажем просто: без гармонизирующего фильтра звук не очень. Несмотря на низкие искажения, ЦАПы субъективно звучат очень резко.

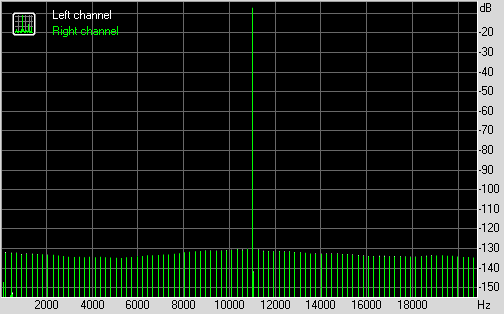

Также был сделан прогон тестового файла J-test, позволяющего показать огрехи построения цифровой части, пересчет или повышенный джиттер цифрового сигнала. Результат идеален: никаких побочных помех помимо основной гребенки. Это подтверждает очень высокое качество проектирования цифровой, «доаудиофильской» части устройства.

Несколько слов о примененных мультибитных преобразователях. AD5781 — это одни из лучших производимых на сегодня мультибитных преобразователей, но и стоят они очень дорого, порядка $40 за штуку. Есть еще AD5791, 20-битной точности, они стоят уже $100 за штуку и применяются в топовом ЦАПе Schiit Yggdrasil.

Несмотря на издержки, мы поддерживаем производителя в применении деталей, которые производятся здесь и сейчас, а не непонятных старых складских остатков или вообще китайских подделок. Это гарантирует качество и повторяемость характеристик изделий.

ПослеЦАПовый фильтр и выход выполнен на JFET-транзисторах в корпусе SOT-23-5 с маркировкой XL, идентифицировать которые не удалось. Также применены фольговые конденсаторы Wima и электролитические Nichicon KW.

Схемотехника фильтра полностью балансная, поэтому небалансный выход получает только половину выходного сигнала, по сути работают только два ЦАПа вместо четырех. Это сказывается на измерениях и субъективном качестве звучания, так что мы не рекомендуем использовать небалансное подключение к усилителю, хотя это и возможно.

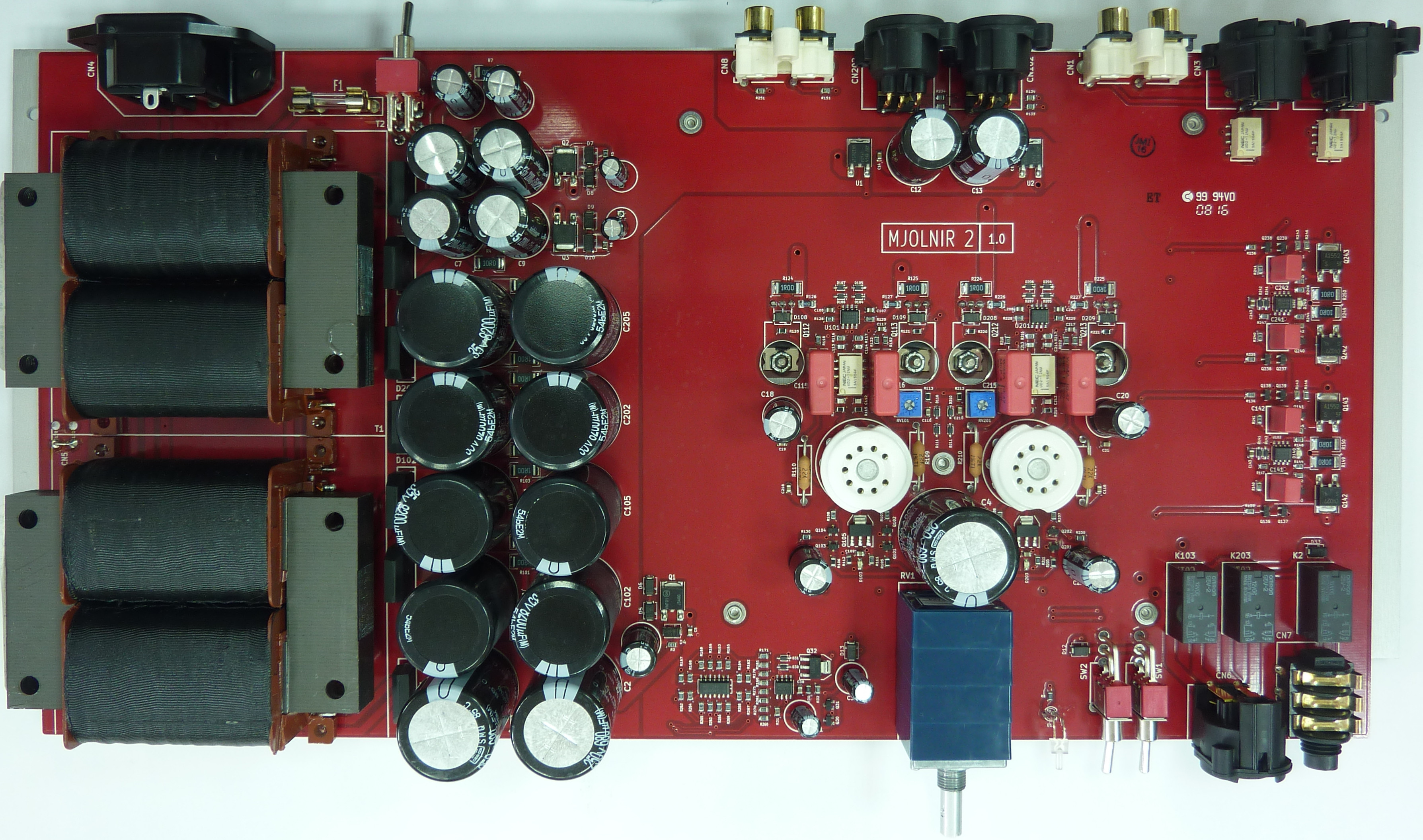

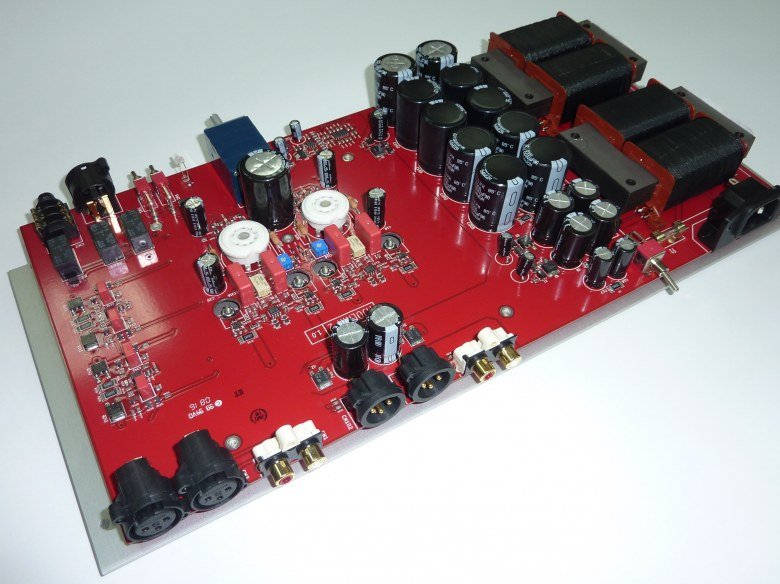

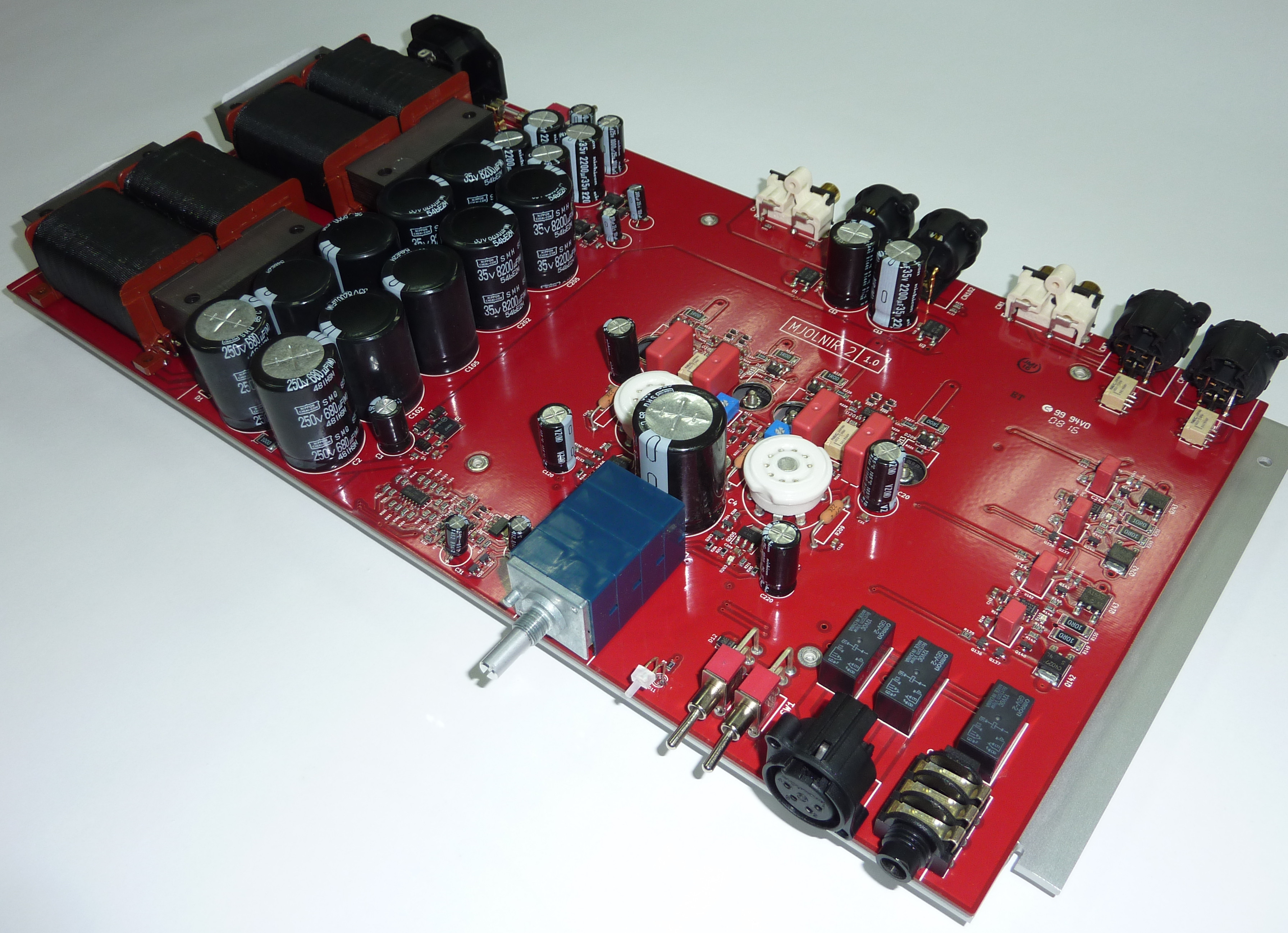

Усилитель для наушников Schiit Mjolnir 2 спроектирован по схожей балансной идеологии. Но тут уже упор сделан на выдаваемую мощность и стабильность источника питания, для раскачки самой сложной нагрузки.

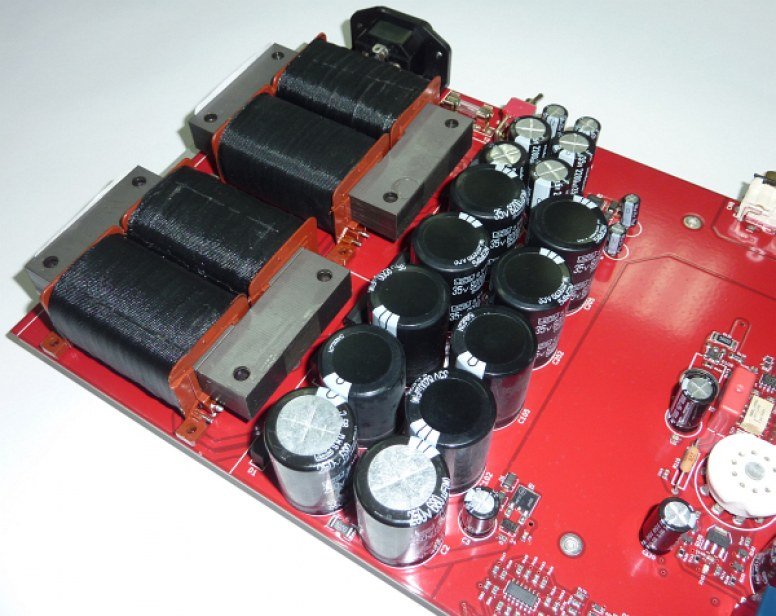

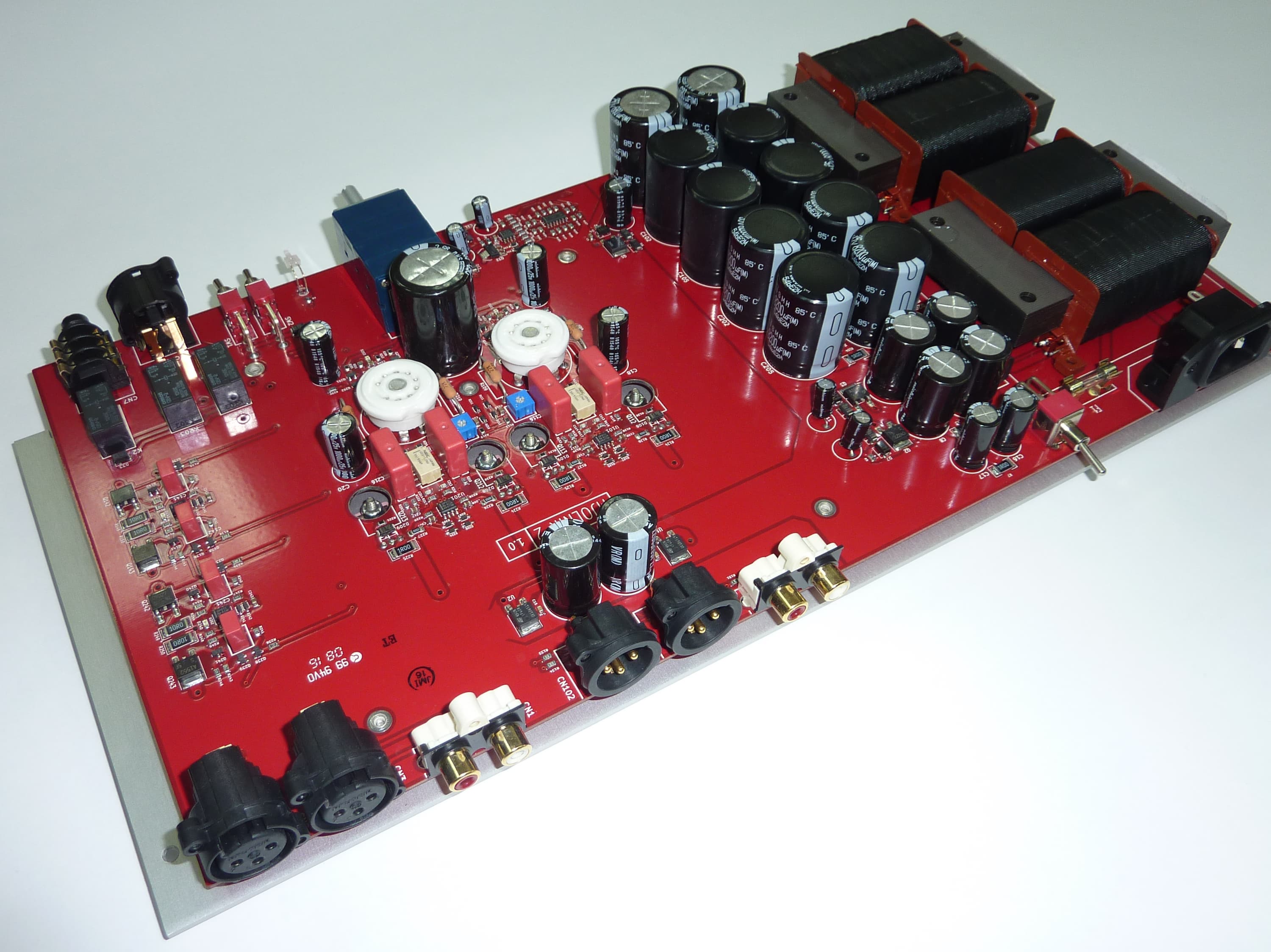

Мощные, 30-ваттные трансформаторы, конденсаторная батарея общей емкостью 65 000 мкФ, выходные транзисторы IRF610, способные рассеивать 54 ватта мощности, включенные по фирменной топологии Crossfet — все это позволяет усилителю работать даже с 8-омной нагрузкой, подключенной к балансному выходу.

Производитель использует в обоих плечах усиления транзисторы одной структуры, что обеспечивает их отличную идентичность и более низкие искажения.

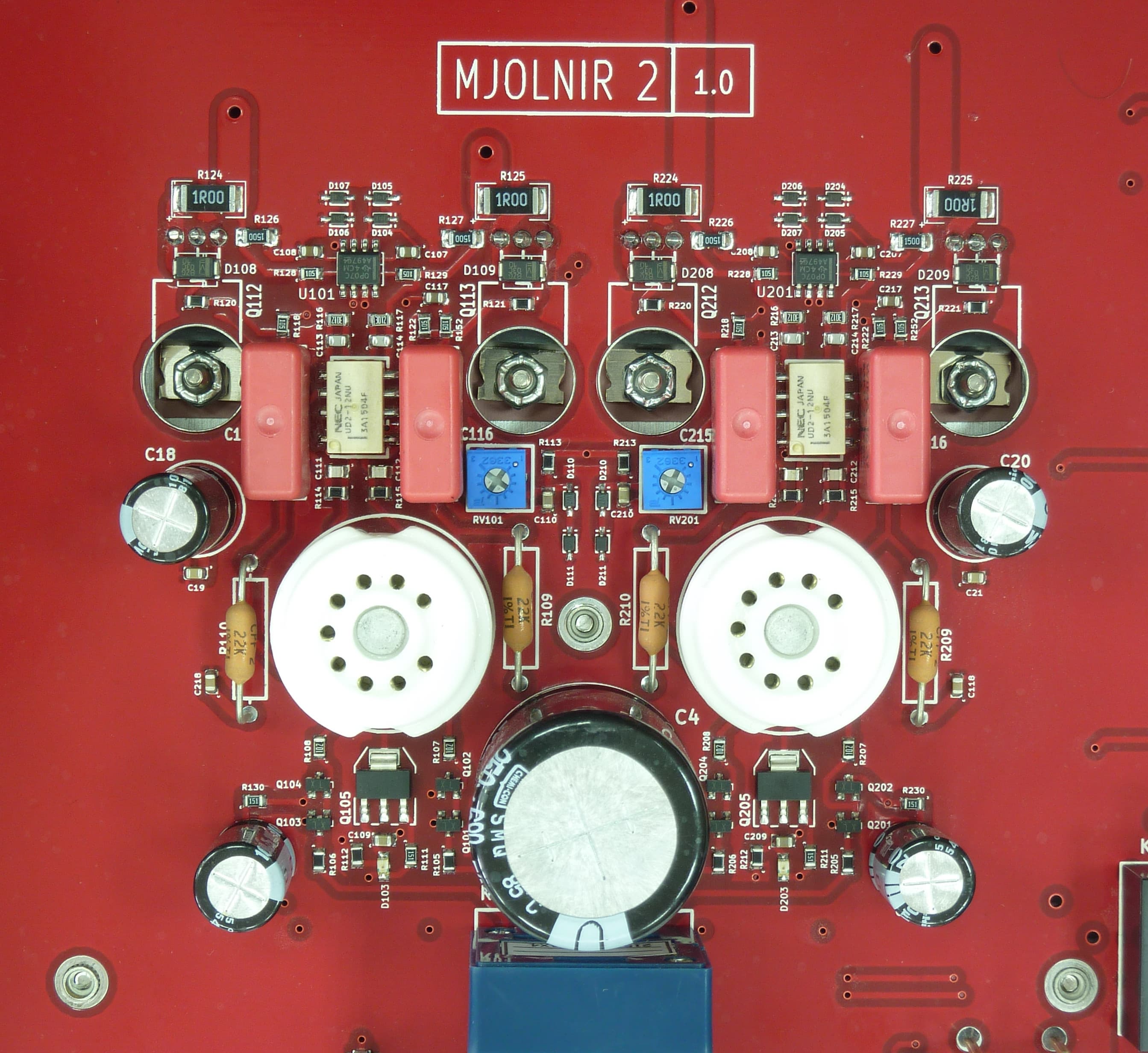

Сердцем усилителя, обеспечивающим основное усиление сигнала, является электронная лампа, на входе которой включены JFET-транзисторы. Присутствующие микросхемы используются только для поддержания нуля на выходе по постоянному току, сигнал через них не проходит. Схемотехника усилителя уникальна и не похожа на стандартные решения.

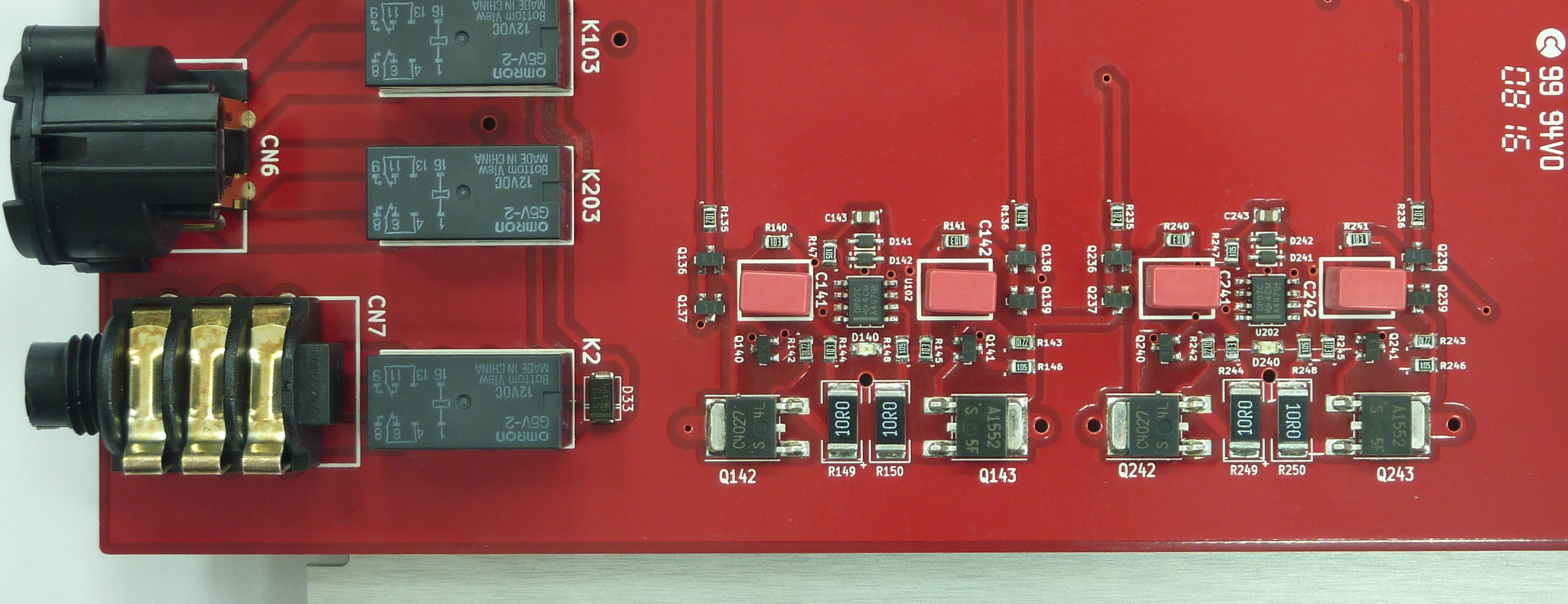

Небалансный выход реализован совсем иначе, для него предусмотрен отдельный усилитель на биполярных транзисторах, хотя основное усиление также обеспечивается лампой. Максимальная мощность небалансного выхода ограничена 2 ваттами. Балансный и небалансный выходы работают одновременно, но в то же время независимо друг от друга.

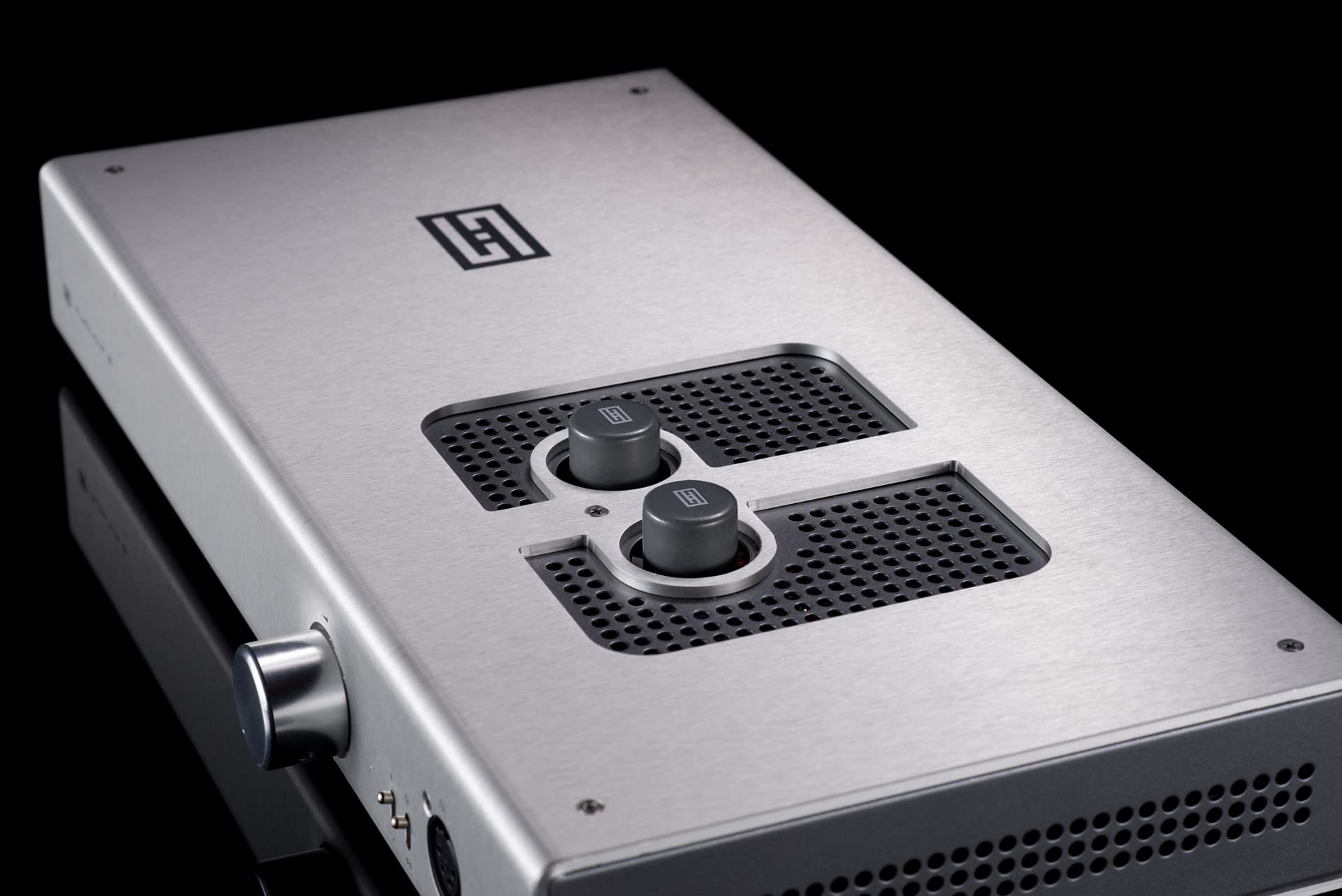

Любому любителю музыки греет душу мягкое свечение вакуумной лампы. Лампы выдают в чем-то особенный звук, подчеркивают голоса, тембры инструментов, приглушают и смягчают звук, вуалируют мусор в записи… Но как быть, если вы хотите взбодриться и послушать, например, несколько альбомов Death Metal? Schiit позаботился о таких желаниях, предложив твердотельную схему, заменитель лампы — LISST. По сути, это двухкаскадный усилитель, смонтированный в корпусе. И с ним уже точно никакой вуали не будет — проверено!

Технически усилитель Mjolnir 2 вызывает очень хорошие впечатления, и по схемотехнике он не уступает ЦАПу Gungnir, но что там с замерами?

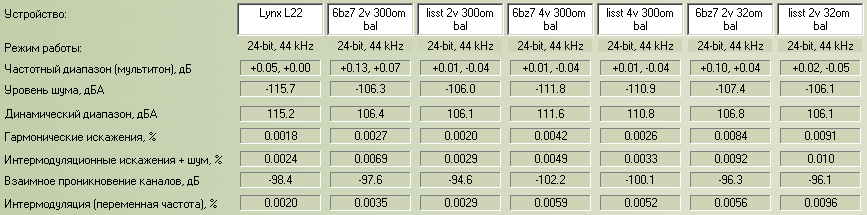

Для тестирования мы использовали профессиональную балансную карту Lynx L22, и в большинстве случаев результаты замеров были ограниченны именно ее качеством, а не усилителем.

Независимо от применения вакуумной лампы 6BZ7 или твердотельной схемы LISST балансный усилитель показывает отличный результат на нагрузке 300 Ом. При снижении нагрузки до 32 Ом растет только вторая гармоника, что никак не скажется на звучании.

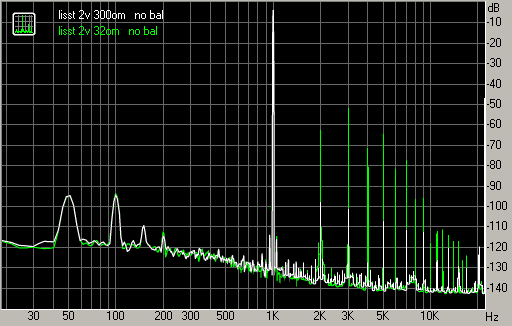

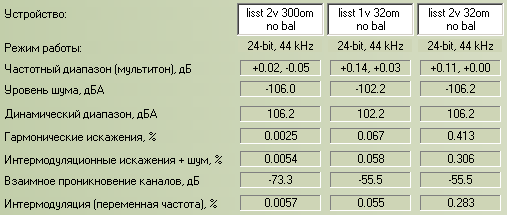

Небалансный усилитель более требователен к нагрузке, и при мощности более 100 мВт на нагрузке 32 Ом искажения растут катастрофически. На 300-омной же нагрузке ничего такого не происходит. Поэтому для максимального качества мы все же рекомендуем использовать балансный выход.

Выходное сопротивление балансного выхода — около 0,8 Ом, он отлично демпфирует любые наушники, предотвратит неконтролируемые резонансные явления, что в конечном итоге обеспечит натуральный и динамичный звук.

Прослушивание

Не будем утомлять вас перечислением музыкального материала, использованного для прослушивания, тут все зависит от личных предпочтений. Отметим, что мы не ограничивались какими-то конкретными стилями музыки, слушали ЦАП Gungnir Multibit на разных системах, а с усилителем Mjolnir 2 применяли разные наушники, от Oppo PM-2 до Audio-Technica M50x. Человек, «доросший» до такого класса аудиотехники, прекрасно знает, что́ он хочет получить в звучании и на чем будет слушать любимую музыку.

ЦАП Gungnir Multibit можно охарактеризовать как источник, готовый качественно сыграть практически любую музыку. Его нельзя назвать излишне резким или, наоборот, слишком деликатным. Но мультбитное сердце несомненно более предрасположено к динамичной и быстрой музыке, такой как рок и металл, да и поп-музыка в исполнении Gungnir будет звучать гораздо интереснее. Особо следует отметить то, как воспроизводится голос: он кажется гораздо боле живым. Да и в целом среднечастотный диапазон воспроизводится отлично. Инструменты воспроизводятся отдельно, никакой каши из звуков нет вообще. Во многих старых знакомых композициях было услышано много новых звуков, которые раньше маскировались в общем ритме. Бас упругий и хлесткий, но в то же время нет ни намека на гудение. В каких то системах баса может оказаться недостаточно, зато там, где он будет — он будет отличный. Высокие частоты никогда не были сильным местом мультибитных ЦАПов, в данном случае производитель постарался сделать их как можно боле аккуратными и комфортными. Да, присутствует некоторая шероховатость, но это ни в коем случае не грязь! Скорее наоборот, в качественных наушниках можно услышать гораздо больше деталей в высокочастотном диапазоне, чем при использовании современных «зализанных», скучных ЦАПов типа AK4490. Ограничивающим фактором тут уже является качество записи и мастеринга самой фонограммы. Правильному звуковоспроизведению высокочастотного диапазона также способствует и очень низкий уровень джиттера, при подключении по USB-входу ЦАП играет прекрасно! Именно так мы и рекомендуем слушать, но если у вас есть высококачественный аудиофильский цифровой источник — вы не будете разочарованы подключением по коаксиалу.

Подводя итог, Gungnir Multibit можно охарактеризовать как максимально нейтральный и даже, возможно, чуть отстраненный источник. Он не вываливает музыкальную картину прямо на вас (и разбирайтесь с ней как хотите), а подает, деликатно и точно раскрывая замысел композитора или звукорежиссера, не пряча и не приукрашивая детали. Слушатель же находится больше в роли наблюдателя, созерцая со стороны буйство звуков. Вы не окажетесь в центре оркестра или на сцене рядом с музыкантами. Но услышите всё. Именно так слушают музыку. Динамично, быстро, открыто. За это любят старые мультибитники, и эта же черта сохранилась в новом Schiit Gungnir Multibit.

Признаемся, что, получив данный ЦАП на тест и проведя предварительные измерения, мы были несколько разочарованы низкими результатами измерений, да и вау-эффекта при первоначальном прослушивании не было. Однако чем дольше данный ЦАП находился в нашем владении, тем больше он нравился, раскрывая все новые и новые секреты старых знакомых композиций и не вызывая совершенно никакого раздражения даже при очень длительном прослушивании. Звук очень комфортный, но в то же время четкий — редкое сочетание. Именно поэтому рекомендуется при приобретении техники устраивать достаточно длительное тестирование, хотя бы в течение нескольких дней, и только после этого делать выводы. Возможно, вариант, который «зацепил» вас в магазине динамичным и ярким звуком, в домашних условиях вынесет мозг уже через три дня. С Gungnir Multibit все вышло наоборот.

Звучание наушникового усилителя Mjolnir 2 также заслуживает самых лестных эпитетов, недаром он является самым дорогим в линейке производителя.

Звук усилителя абсолютно нейтрален и чист, а контроль баса поразителен. Прослушивание в наушниках через этот усилитель позволило открыть новые тонкости басовых партий: например, выяснилось, что в некоторых композициях звукорежиссер специально вносил искажения в бас, чего ни разу не было замечено при прослушивании на колонках. Вообще, бас перестал просто задавать ритм, он стал интересным объектом наблюдения. Усилитель настолько мастерски контролирует любые наушники, что кажется, что к нему можно подключить внешние акустические системы и спокойно слушать музыку.

Использование вакуумных ламп 6BZ7 или твердотельных модулей LISST — исключительно вопрос вкуса. В обоих случаях звук очень хорош. Лампы подкрашивают и смягчают средние частоты, но дают некоторую вуаль на высоких частотах. Твердотельные же модули дают максимально чистые высокие частоты, широкую сцену и нейтральный звук, они более предпочтительны для современной электронной и рок-музыки.

Чтобы понять субъективную разницу, мы протестировали балансный и небалансный выходы усилителя с помощью наушников Oppo PM-2 и сменных кабелей с соответствующими разъемами. Выходы имеют лишь минимальные различия в окраске и качестве звука, но балансный в целом дает звук более высокого класса, это проявляется в лучшем контроле баса и более чистом звучании при одной и той же громкости. Если не выходить за рамки разумной громкости, то оба выхода имеют отличное звучание, разница чисто вкусовая. Если же захочется «поддать», помните, что балансный выход в режиме высокого усиления имеет максимальную амплитуду 20 вольт! Наверное, все-таки надо было подключить колонки.

Из особенностей усилителя следует отметить, что вследствие хорошего контроля баса он не «раздувает низкие частоты», так что если наушники имеют спад в низкочастотной области, то баса в итоге будет маловато.

Выводы

Schiit Gungnir Multibit и Mjolnir 2 созданы друг для друга! Это понимаешь, когда включаешь их вместе и начинаешь просто слушать музыку. В созерцании музыки можно провести не один час, только время заставляет прервать прослушивание. Не это ли главный критерий качества техники? Мы думаем — да. Инженеры Schiit думают так же, создавая продукты, достойные восхищения как в техническом плане, так и в плане передаваемых ощущений.

26 марта 2018 Г.
