Наконец-то в нашей серии обзоров видеокамер Panasonic мы дошли до одной из главных, старших моделей. Разберём, что же нового создали инженеры компании, какие технологии нынче используются. Заодно проведём сравнение с аналогичной видеокамерой прошлого "розлива" и попытаемся ответить на волнующий многих вопрос: так ли уж необходимо систематически апгрейдить свой видеопарк?
- Конструкция, технические характеристики
- Видео- фотосъемка
- Прилагаемое ПО
- Тестирование в Imatest
- Сравнительное тестирование в одинаковых условиях
- Выводы
Конструкция, технические характеристики

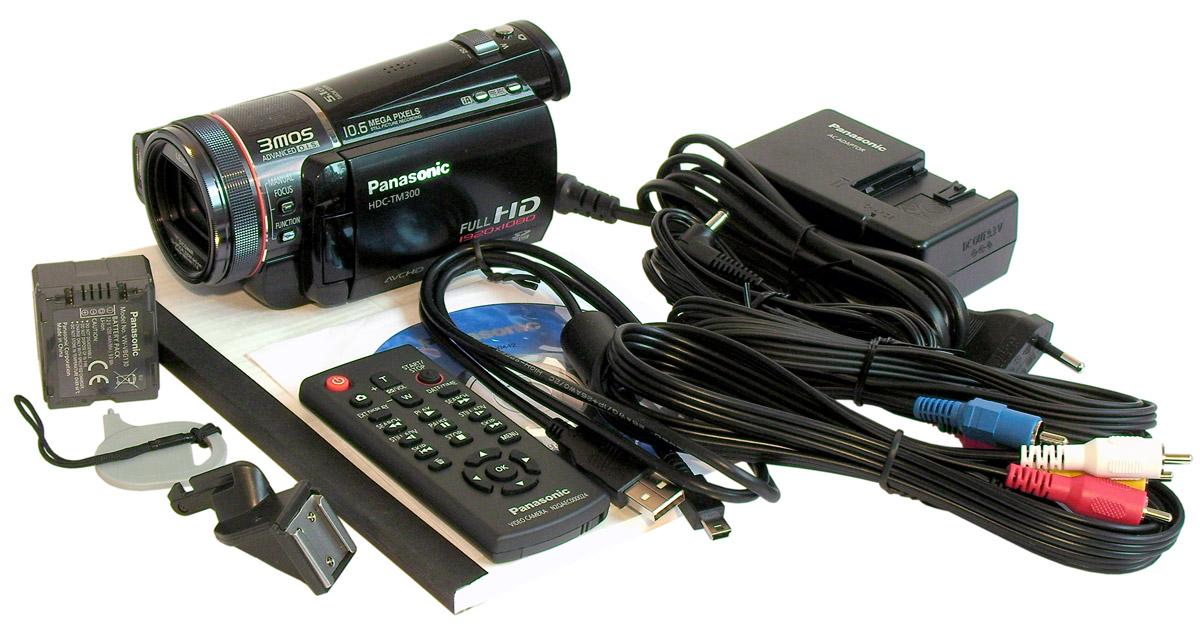

Видеокамера комплектуется литий-ионной аккумуляторной батареей VW-VBG130 ёмкостью 1250 мАч, блоком питания с кабелями, пультом ДУ, инструкцией по эксплуатации, компакт-диском с программным обеспечением, компонентным, аудио-видео, и USB кабелями (HDMI-кабель традиционно отсутствует). Также в комплект входит специальное крепление (адаптер колодки) для внешнего источника света либо микрофона, и пластмассовый стилус для точной работы с сенсорным ЖК-экраном.

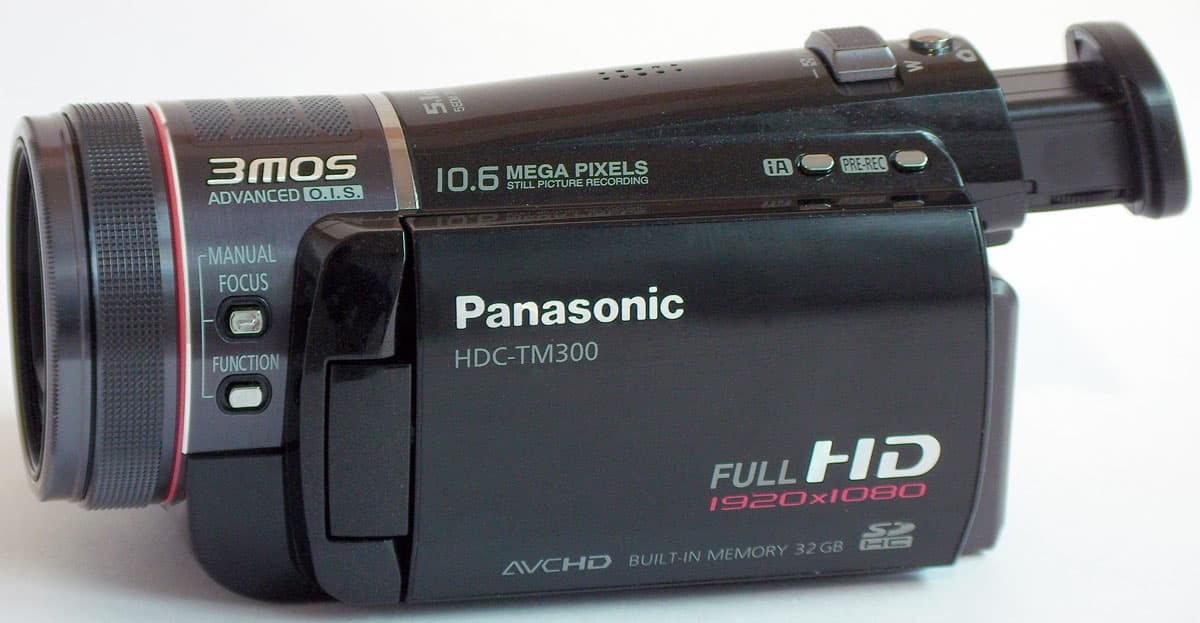

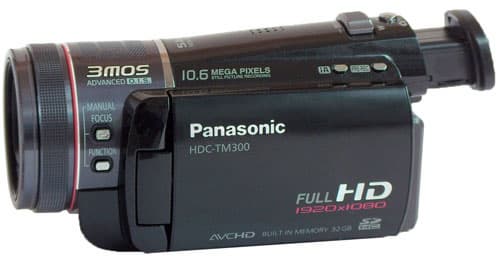

Конструкция аппарата впоне привычна и стандартна. Корпус выполнен из металла и различных типов пластмасс, от шероховатой до лаковой. На объективе расположено многофункциональное вращающееся кольцо ручного управления, которым регулируется фокусировка, зуммирование и прочие функции (которые становятся доступными только при закрытом сенсорном экране). Рядом с ним — кнопки, активирующие эти параметры.

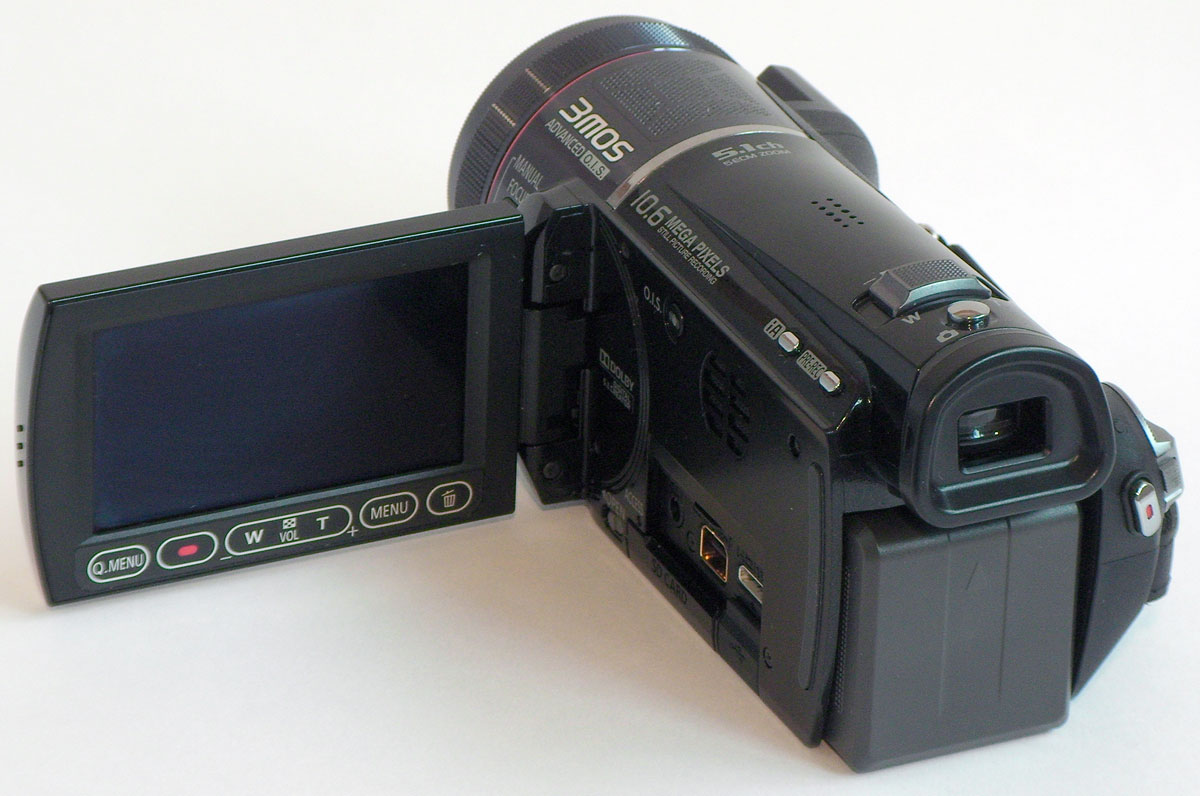

Над ЖК-экраном расположены две кнопки: iA и PRE-REC. Первая включает интеллектуальный автоматический режим, активирующий систему распознавания лиц, автобаланс белого и т.д. Вторая кнопка PRE-REC включает режим предварительной записи (в данном режиме видео постоянно записывается в буфер, всегда сохраняя в нём около трёх последних секунд, которые автоматически добавятся к будущей записи — это позволяет не упустить интересный момент во время съёмки). Видоискатель выдвигается из корпуса на пару сантиметров, однако угол его наклона не изменяется.

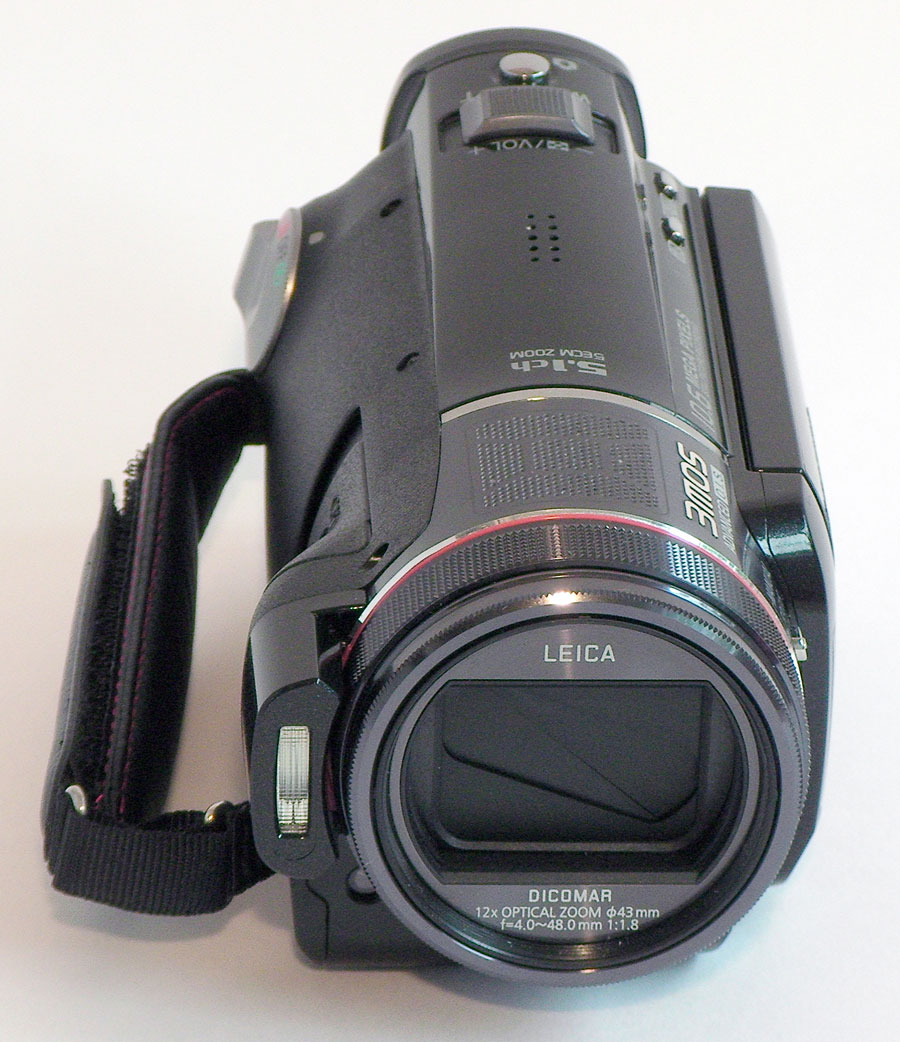

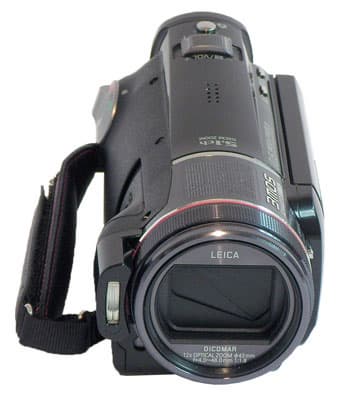

Объектив камеры закрывается автоматическими шторками, сбоку от него расположена фотовспышка, а чуть ниже на корпусе — вспомогательный светодиод, срабатываемый в фоторежиме при недостаточном уровне освещённости, когда фокусировка затруднена (эффективное расстояние работы этого светодиода — не более 1,5 м). Вверху, над объективом, под мелкой сеткой упрятаны внутренние микрофоны, записывающие шестиканальный звук.
Штатный аккумулятор почти полностью утапливается в корпус, не мешая наблюдать за съёмкой даже в невыдвинутый видоискатель.

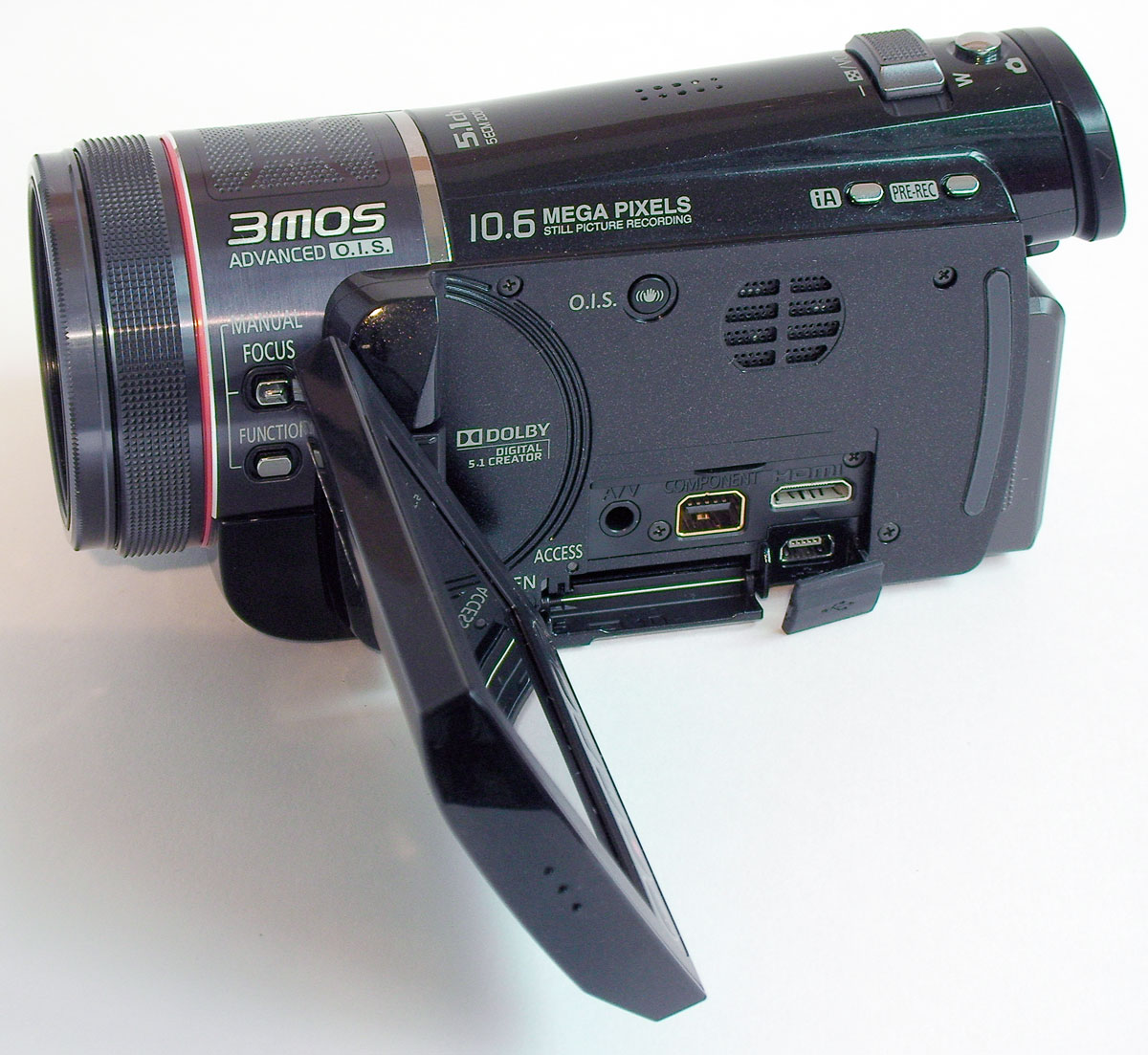

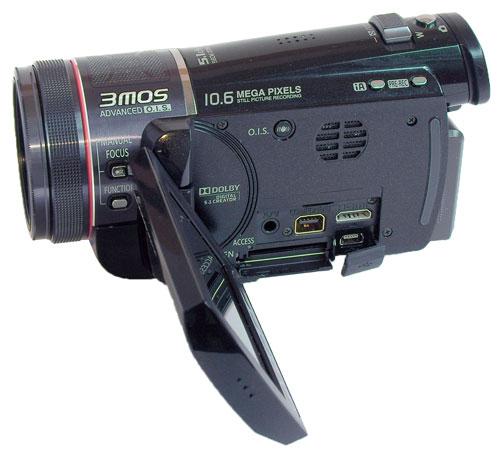

Под ЖК-экраном органов управления почти не наблюдается — одна лишь кнопка O.I.S., включающая/отключающая оптический стабилизатор. Помимо этой кнопки, здесь находится встроенный динамик и прикрытые сдвижными и откидывающимися крышками интерфейсы: аудио-видео и компонентный выходы, HDMI и USB порты, а также слот для SD/SDHC карт памяти.

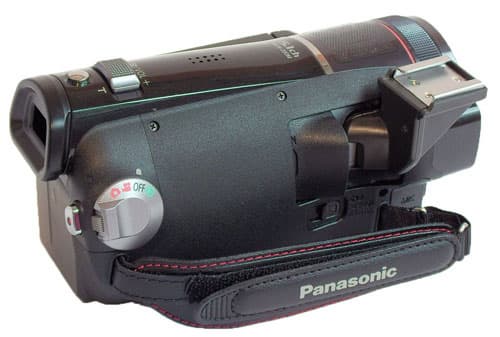

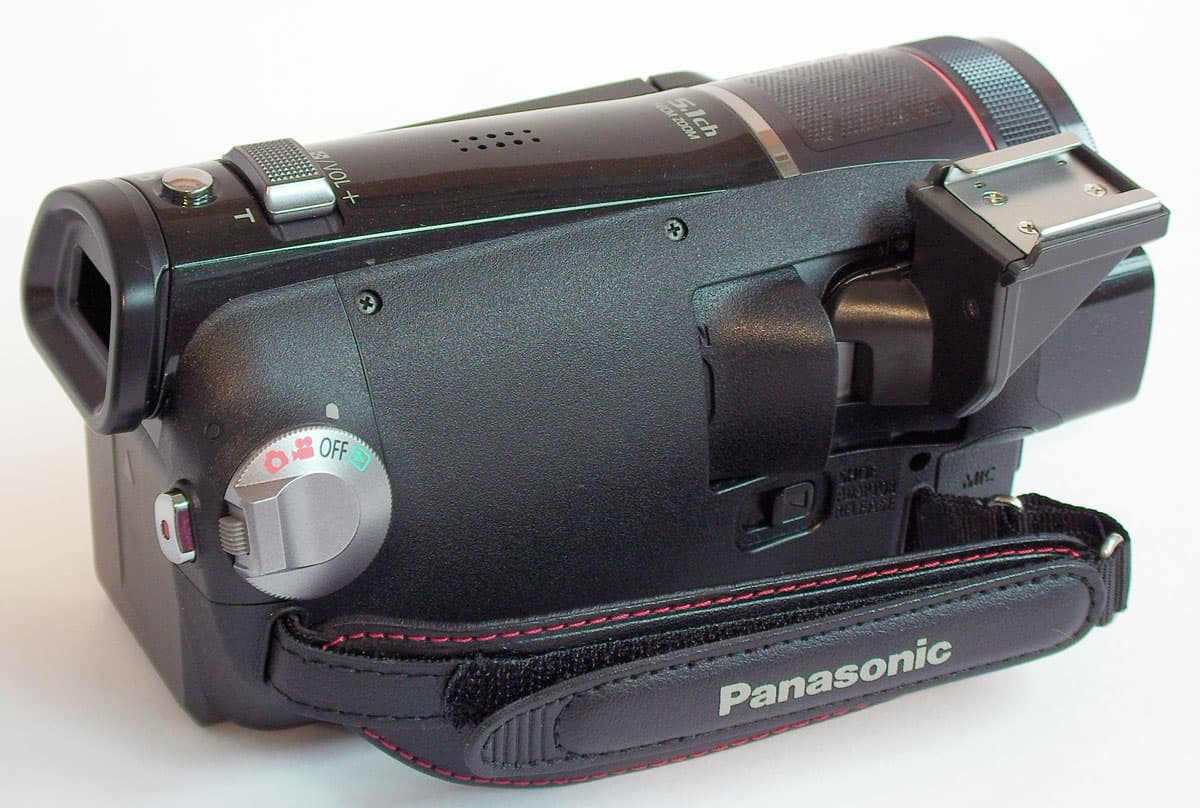

Кнопка записи находится с торца, а селектор режимов работы представляет собой поворачивающееся колёсико, фиксируемое стопорной кнопкой. Вверху корпуса расположены кнопка фотоспуска и рычаг-качалка, регулирующий зум. Ближе к объективу в корпусе камеры расположена сдвигающаяся крышка, под которой прячется крепление адаптера колодки. Ещё ближе к объективу, рядом с креплением ремня, находится пластмассовая заглушка на резиновой ножке. Под ней — вход для внешнего стереомикрофона и выход на наушники.

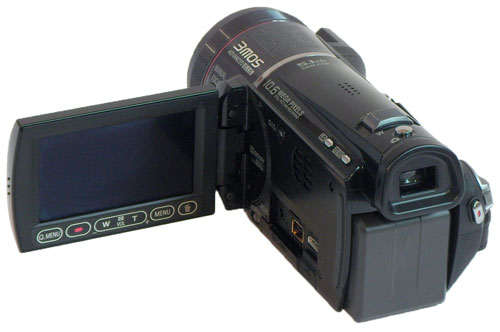

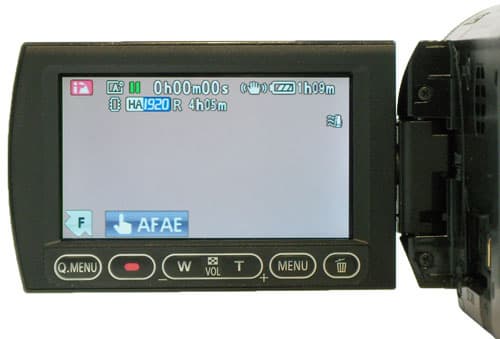

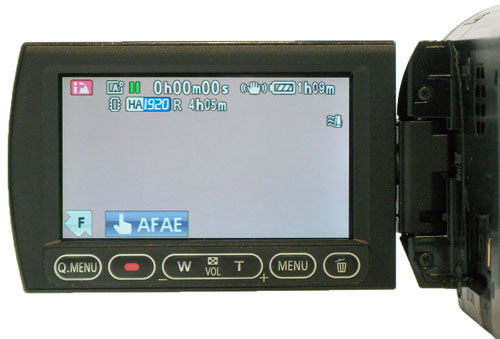

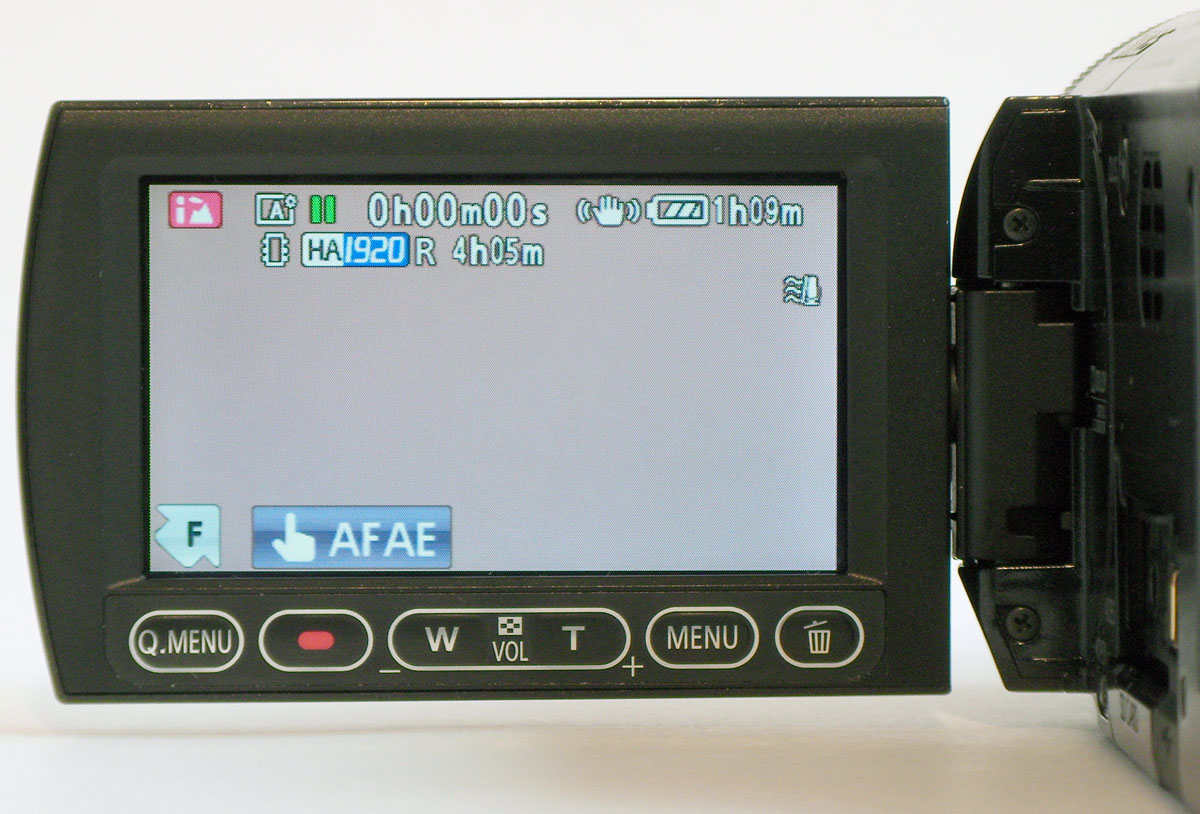

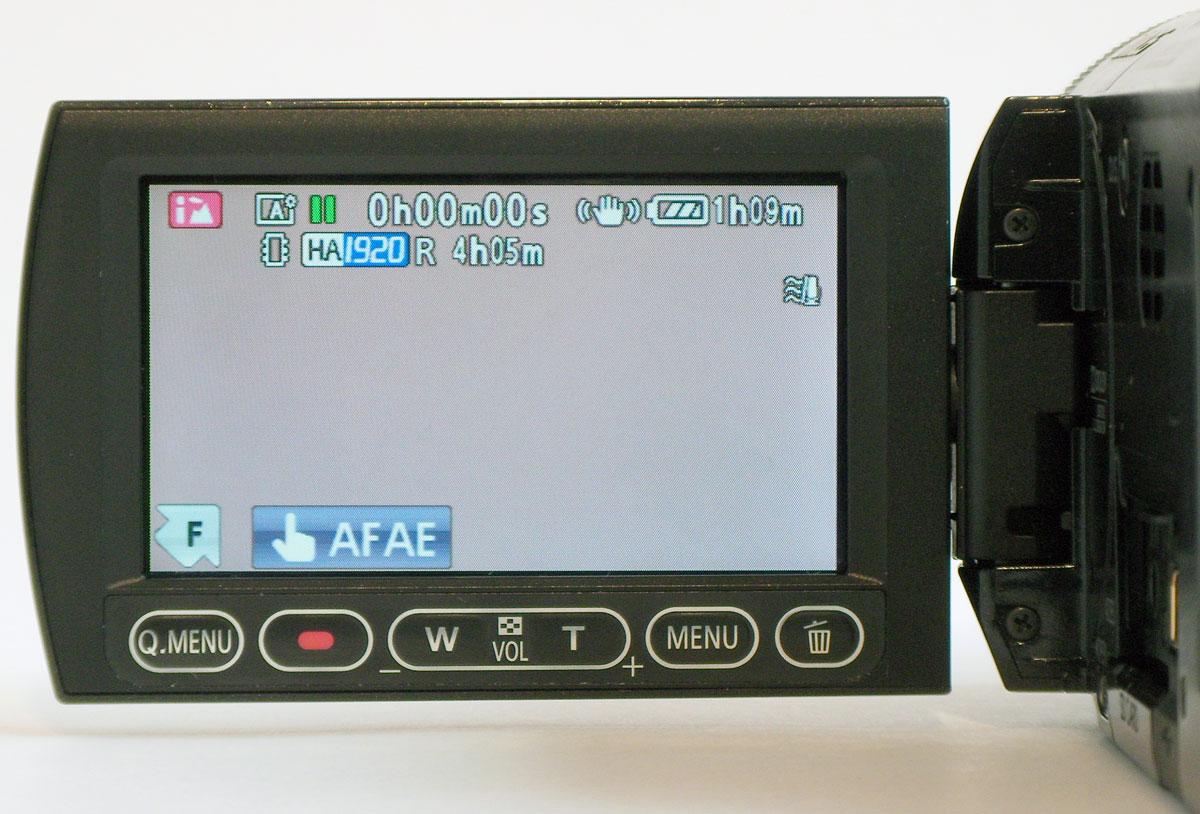

Рамка сенсорного ЖК-экрана снабжена дополнительными органами управления — кнопками вызова быстрого меню (в этом случае все основные функции отображаются на экране в виде пиктограмм, активировать их можно, ткнув пальцем или стилусом в нужный значок); кнопка записи, двухпозиционная кнопка регулятора зума или уровня громкости, кнопка вызова меню и кнопка удаления файла.

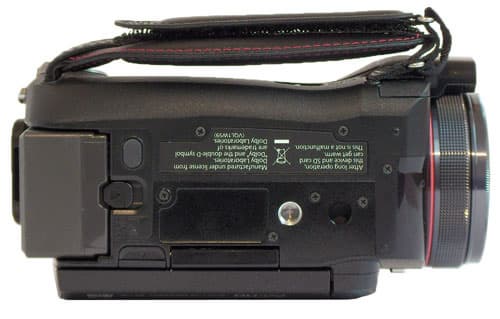

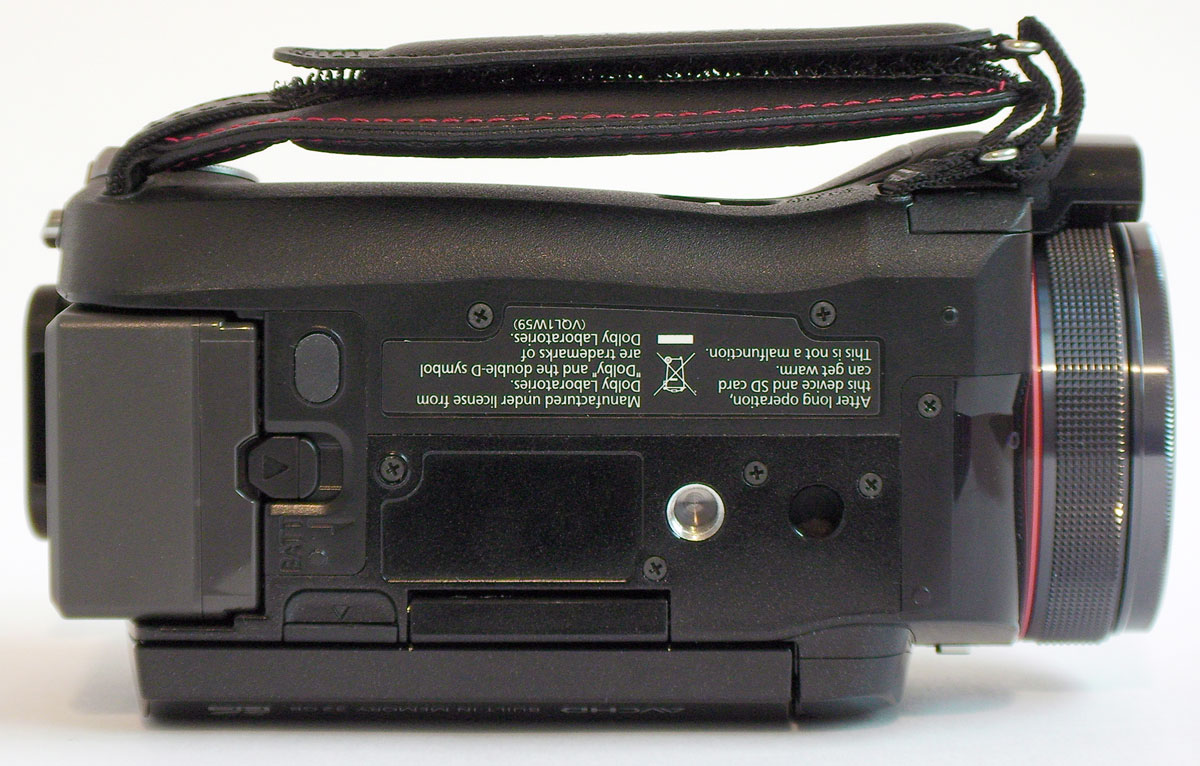

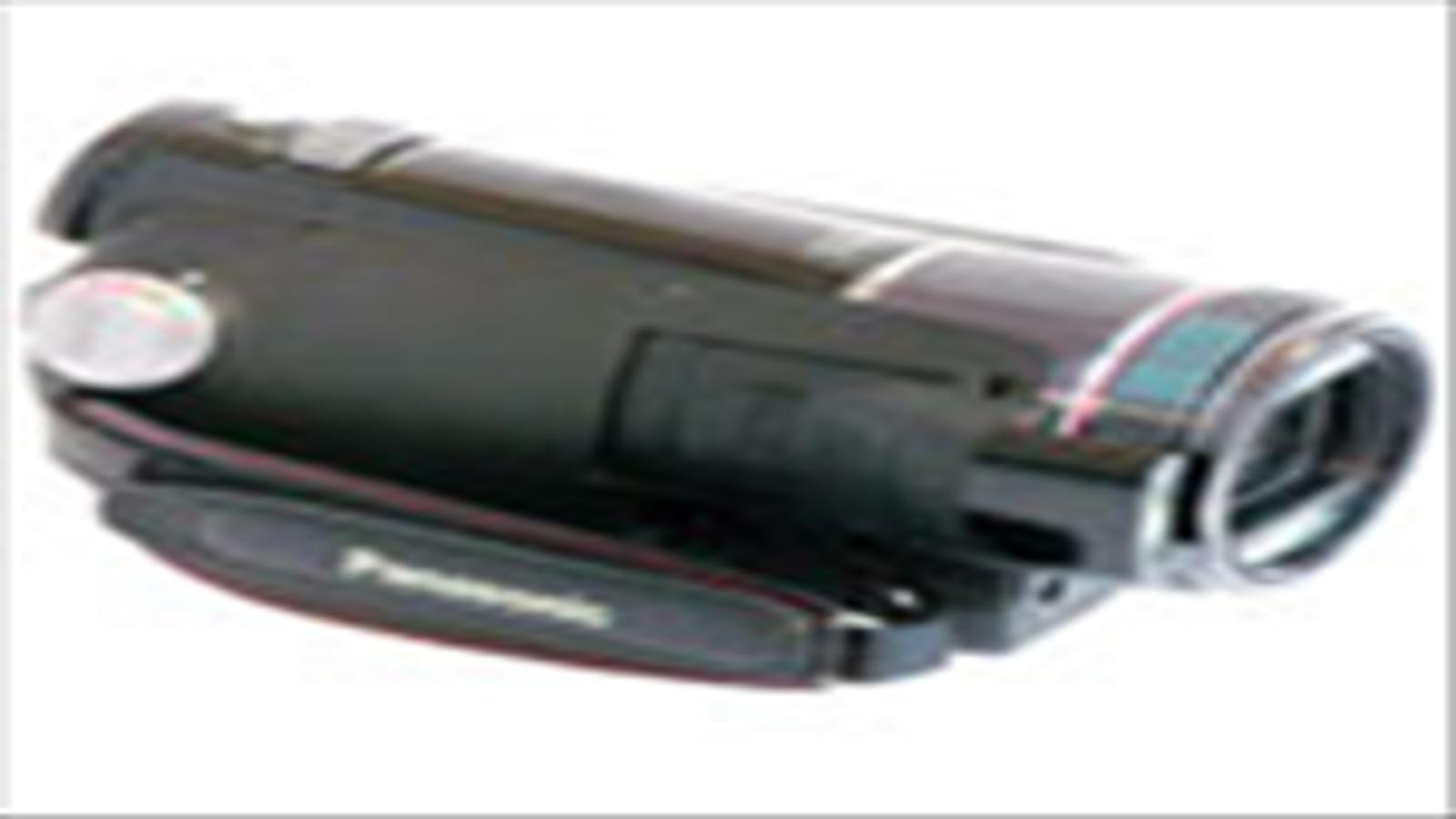

Взгляд на камеру снизу позволяет отследить, как разработчики видеокамеры изменили очертания боковины корпуса, приведя их в соответствие с контурами человеческой ладони. Благодаря этим обводам камера лежит в руке как влитая.

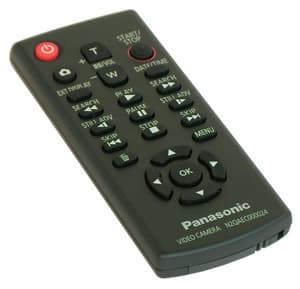

Прилагающийся к камере пульт дистанционного управления довольно компактен, все необходимые функции доступны непосредственно с него.
О радость! Теперь не требуется подключать блок питания к камере, чтобы соединить её с ПК по USB или с телевизором через видео, компонентный или HDMI-выход! Раньше это требовалось в обязательном порядке — смеем предположить, этот артефакт достался в своё время от аппаратов, записывающих на оптический носитель.
Краткие (основные) технические характеристики* видеокамеры приведены в таблице:
| Параметр | Значение |
Объектив 35-мм эквивалент Светосила Диаметр фильтра | 44.9-539mm (16:9) [Видео] 41.3-496mm (3:2), 40.8-490mm (16:9), 45.0-540mm (4:3) [фото] f 1.8 (wide)/2.8 (tele) 43 мм |
Датчик изображения | 3 матрицы 1/4,1" CMOS; 3,05 мегапикселя на каждой матрице |
Баланс белого | авто/в помещении 1/в помещении 2/солнечно/пасмурно/настройка |
Габариты, вес | 70 x 72 x 141 мм, 385 г без батареи |
Потребление энергии | 6,8 Вт |
Носитель | Встроенная память 32 ГБ, SDHC/SD карта памяти |
Формат видео | MPEG4-AVC/H.264 (AVCHD standard), HA (17Mbps/VBR 1920x1080), HG (13Mbps/VBR 1920x1080), HX (9Mbps/VBR 1920x1080), HE (6Mbps/VBR 1440 x 1080) |
| Формат фото | JPG, 3984x2656, 3264x2176, 2592x1728, 4224x2376, 3328x1872, 2560x1440, 3520x2640, 3264x2448, 2560x1920, 640x480 |
Процессор изображения | HD Advanced Pure Color Engine |
Оптический трансфокатор | 12х |
Интерфейсы | компонентный выход, AV-выход, HDMI-выход, вход для микрофона, выход на наушники 3,5 мм, USB 2.0 |
Прочие характеристики | Сенсорный ЖК-дисплей, пульт ДУ, видоискатель, кольцо фокусировки на объективе, встроенная вспышка, съёмка в режиме 1080/25p, следящий автофокус, распознавание лиц, селектор композиционных режимов фотосъёмки, функция непрерывной записи, замедленная (интервальная) съёмка |
Работа с меню организована достаточно удобно, элементы меню крупные. Изменение параметров съёмки можно производить непосредственно во время записи. Сенсорный экран достаточно чувствителен, чтобы воспринимать самые лёгкие нажатия, которые не отразятся на снимаемом видео.
Видео- фотосъемка
При выборе видеокамеры многих беспокоит вопрос о вместимости внутреннего жёсткого диска или встроенной памяти. Действительно, бывают ситуации, когда основной носитель данных оказывается почти заполненным, в то время как запись останавливать нежелательно. В данной видеокамере эта проблема решается просто: если во время съёмки встроенная память оказывается заполненной, то запись автоматически переводится на карту памяти SD/SDHC (если она в данный момент вставлена в камеру). Так работает функция непрерывной записи, включаемая и отключаемая в главном меню.
Оптический стабилизатор работает великолепно; с таким стабилизатором можно снимать даже на максимальном зуме. О качестве картинки говорить можно, лишь увидев её на большом, желательно Full-HD, экране. Сочные яркие цвета, практически полное отсутствие цветовых шумов в темных областях кадра, и, конечно же, чёткость деталей. Впрочем, именно такое качество и ожидается от HD-видеокамер полупрофессионального класса.
 |  |
Скачать ролик, flowers-01.mts, 13 644 КБ | Скачать ролик, flowers-02.mts, 22 938 КБ |
В кратком описании видеокамеры разработчик акцентирует внимание потенциального покупателя на технологии следящей АФ (автоматической фокусировки), которой оснащён данный аппарат. Рассмотрим данную тему подробнее: для чего этот следящий автофокус нужен, как он работает, в каких условиях без него трудно обойтись?

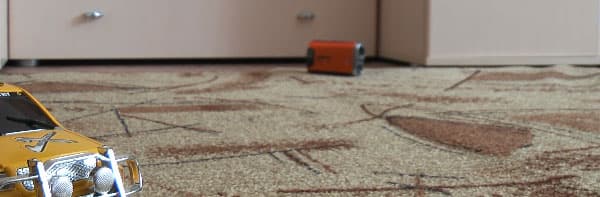

Дело в том, что стандартная автофокусировка, присутствующая почти во всех видеокамерах, нацеливается на объект, находящийся в центре кадра:
В отличие от стандартной, ручная фокусировка, также имеющаяся почти во всех аппаратах, даёт возможность сфокусироваться на объекте, находящемся в любой части экрана, а не только в его центре:

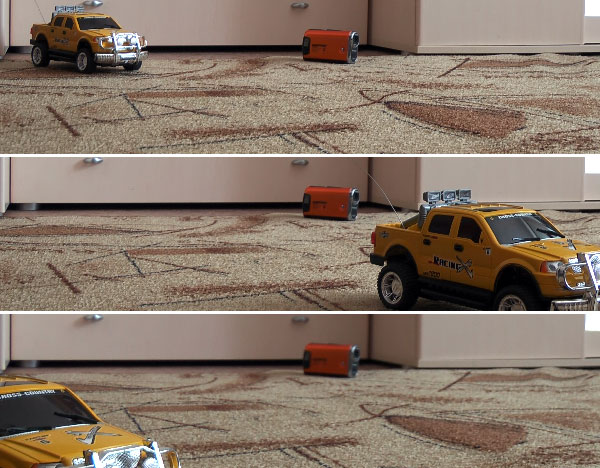

Следящая автоматическая фокусировка совмещает преимущества обычного автофокуса с ручным: сфокусировавшись на объекте, находящимся в любом месте кадра, она продолжает следить за этим объектом, даже если он или сама камера перемещаются в пространстве друг относительно друга (в этом помогает программа, распознающая объекты в кадре). Отслеживая перемещение объекта, видеокамера всегда держит его в фокусе, не обращая внимания на, казалось бы, более подходящие для автофокусировки объекты (более контрастные или более близкие к центру кадра). На следующем рисунке виден результат работы следящего автофокуса, нацеленного на игрушечный автомобиль.
Таким образом, функция следящей АФ даёт уверенность, что объект останется в фокусе, даже если он движется.
Как данная функция реализована в этой видеокамере, можно увидеть в следующем ролике. Для того, чтобы камера "захватила" нужный объект, требуется лишь щёлкнуть пальцем или прилагаемым стилусом по этому объекту на экране. Камера сфокусируется на объекте, и обведёт его жёлтой рамкой. Впоследствии, при движении объекта, эта рамка (а следовательно, и автофокус) следуют за ним, как приклеенные.
Для того, чтобы снять эту движущуюся рамку, пришлось отказаться от прямого захвата с видеовыхода камеры, и воспользоваться другой видеокамерой, сняв ею ЖК-экран испытуемой. Дело в том, что видеосигнал, поступающий с видеокамеры в реальном времени, содержит "чистое" видео, без каких-либо индикаторных отметок, отображающихся в это время на ЖК-экране.
Но, как было видно в конце ролика, видеокамера всё-таки потеряла из виду отслеживаемый автомобильчик. Почему? Слишком уж резво укатилась игрушка, и электроника не успела проследить за этим объектом. Правда, здесь здорово мешал слишком контрастный фон — но ведь идеальные условия для съёмки можно получить только в студии, или, по крайней мере, после некоторых приготовлений. А это уже совсем не относится к любительской съёмке.
Хочется также рассказать о режиме замедленной съёмки (в инструкции к камере этот режим носит иное название: интервальная запись). Во время такой записи видеокамера делает отдельные снимки с определенными интервалами времени. В настройках доступны следующие интервалы: 1 сек, 10 сек, 30 сек, 1 минута или 2 минуты. По окончанию записи все полученные кадры складываются в один видеоролик, длительность которого несложно подсчитать (при условии, что частота кадров в конечном ролике составляет 25 кадр/сек):
| Выбранный интервал | Продолжительность съёмки | Продолжительность получившегося ролика |
1 сек | 1 час | 2,5 минуты |
12 часов | 29 минут | |
10 сек | 1 час | 14 секунд |
12 часов | 3 минуты | |
30сек | 1 час | 5 секунд |
12 часов | 1 минута | |
1 мин | 1 час | 2 секунды |
12 часов | 29 секунд | |
2 мин | 1 час | 1 секунда |
12 часов | 15 секунд |
Звук во время замедленной съёмки, само собой, не записывается.
В технических характеристиках, приведенных выше, можно видеть огромное количество предустановок размера фотографий, которые создаёт видеокамера — список, достойный заправского фотоаппарата. Мы же используем только два размера с различным соотношением сторон кадра: 3520x2460 и 4224x2376.
 |  |
Фото с разрешением 3520x2460, снято на полном зуме |
 |  |
Фото с разрешением 4224x2376, снято на полном зуме |
По приведенным фотографиям вполне можно составить впечатление о фотовозможностях видеокамеры. Восторгаться особо нечем — вполне на уровне фотоаппаратов из средней ценовой ниши (впрочем, никакая хорошая видеокамера не обязана быть еще и хорошей фотокамерой).
Прилагаемое ПО

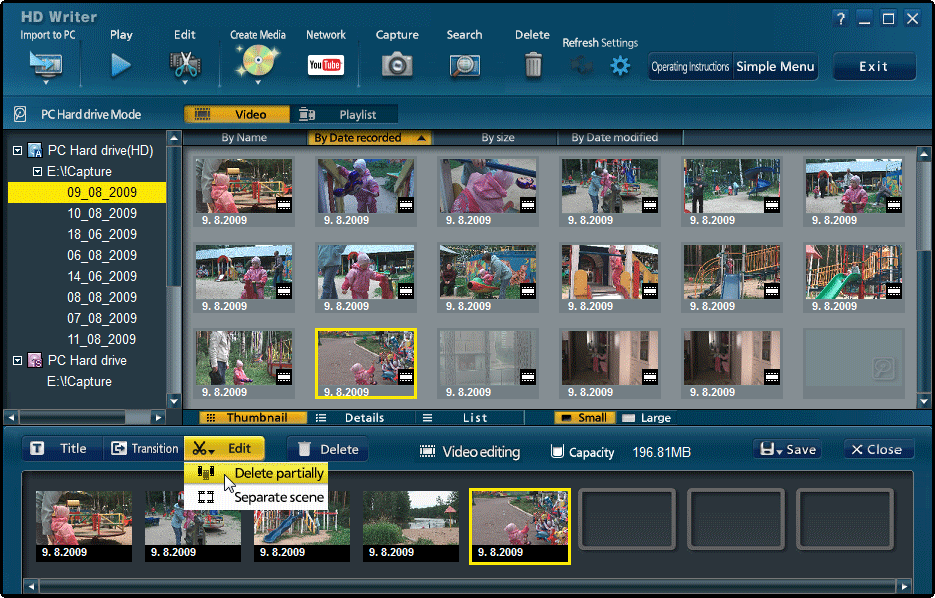

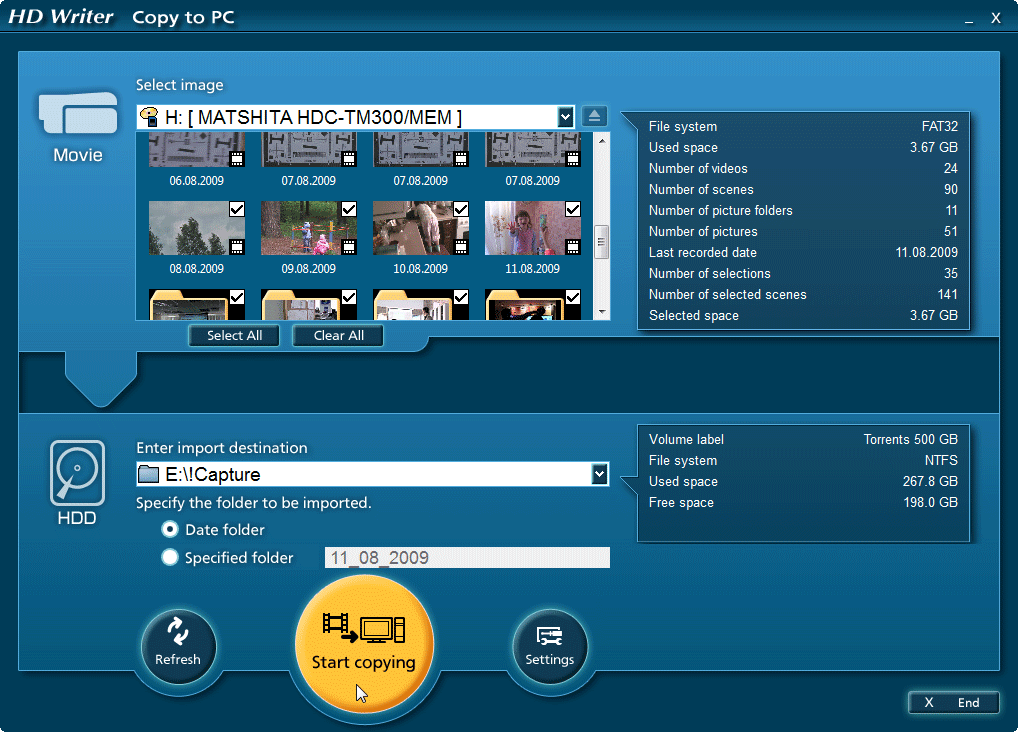

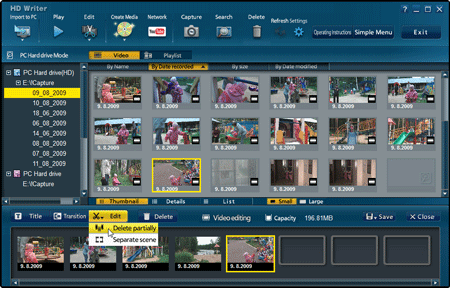

На прилагающемся к видеокамере компакт-диске находится программа HD Writer, знакомая всем владельцам HD-аппаратов производства Panasonic. Однако версия здесь уже поновее — 3.0.

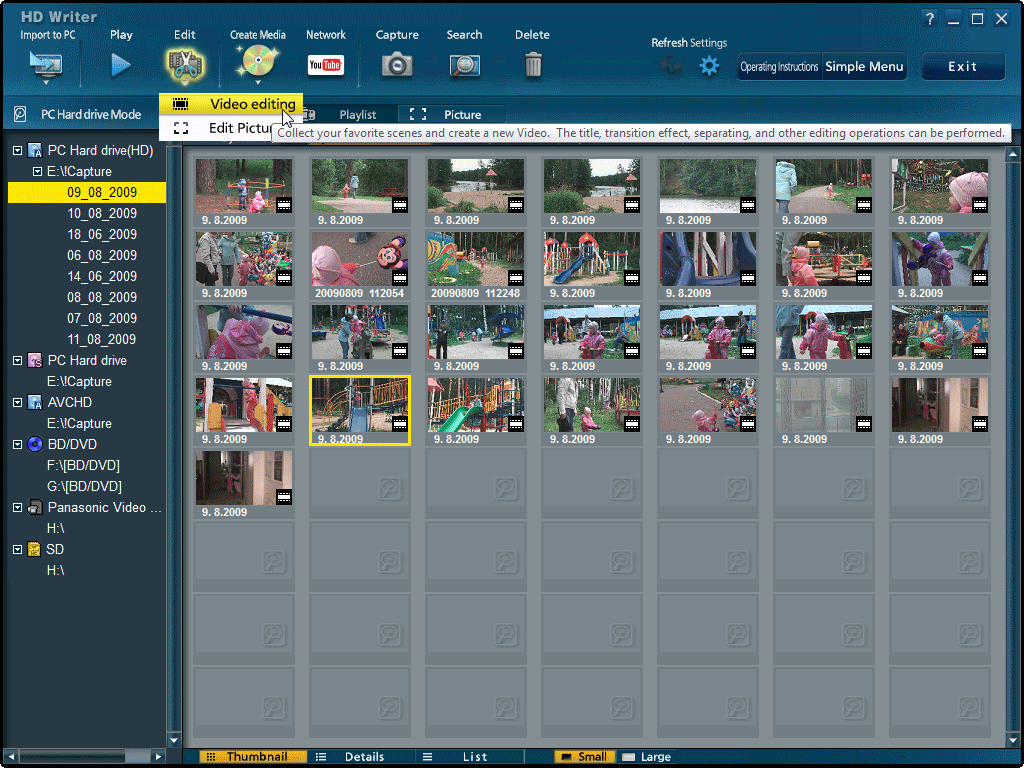

В сравнении с предыдущими версиями программы значительных изменений здесь не наблюдается, за исключением пары-тройки кнопок. Программа по прежнему воспринимает видео только с жесткого диска или внутренней памяти видеокамеры, подключенной к ПК, либо с флэш-карты, на которую записывала видеокамера.
Проще говоря, в программу нельзя импортировать произвольное видео — только с "родной" видеокамеры. Такому видео в обязательном порядке должны сопутствовать служебные файлы, создаваемые видеокамерой во время съёмки.

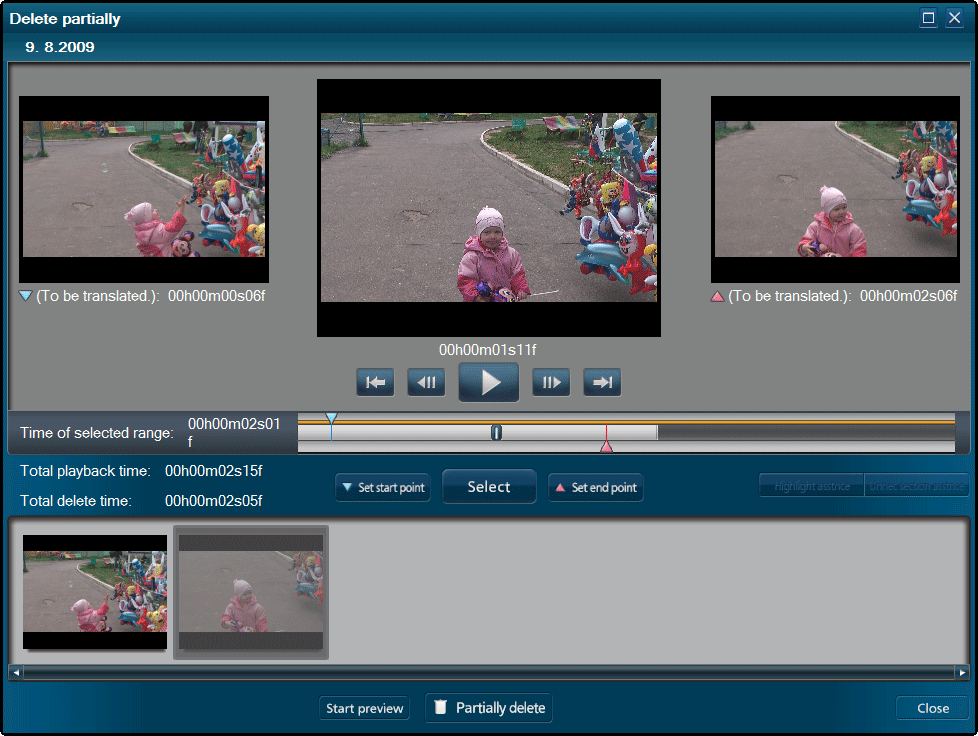

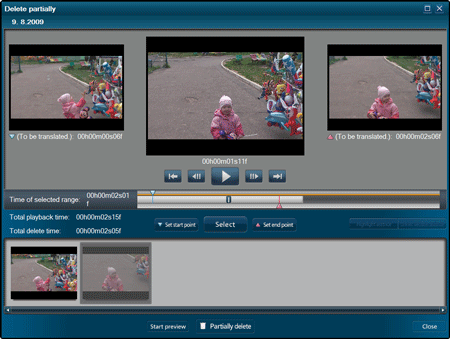

Простейший монтаж, доступный в этой программе, представляет собой банальную резку/склейку роликов, да наложение нескольких незатейливых переходов.

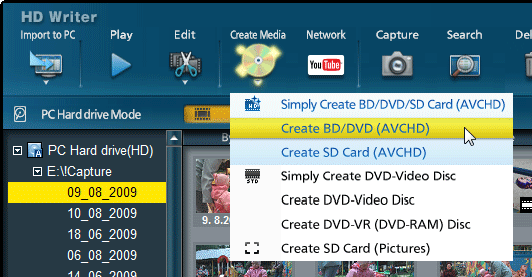

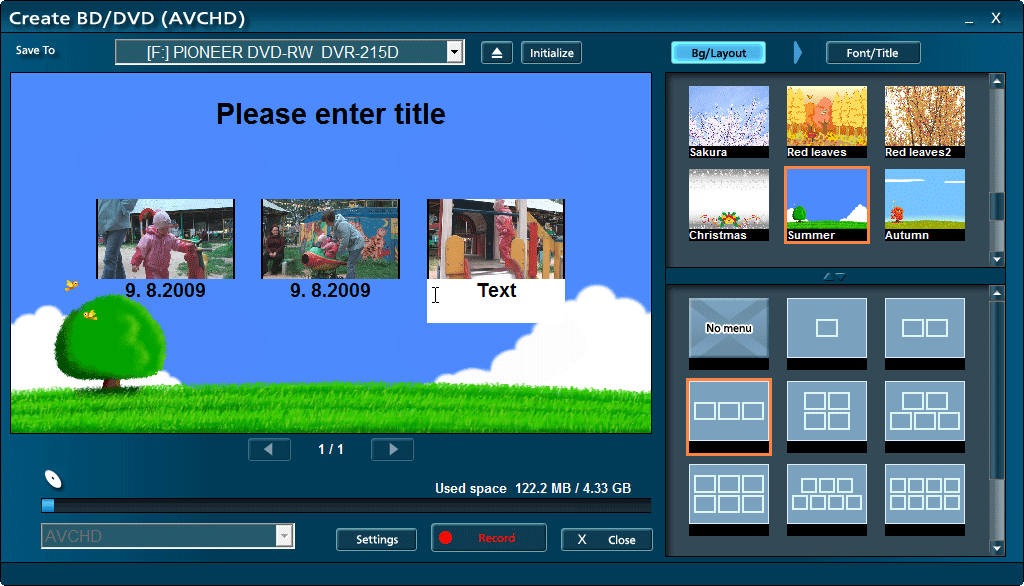

Вывод готового фильма производится либо только на конкретные носители (BD, DVD, SD Card), либо через загрузку на YouTube.
Тестирование в Imatest
Тестирование проводилось при естественном освещении, боковой свет.

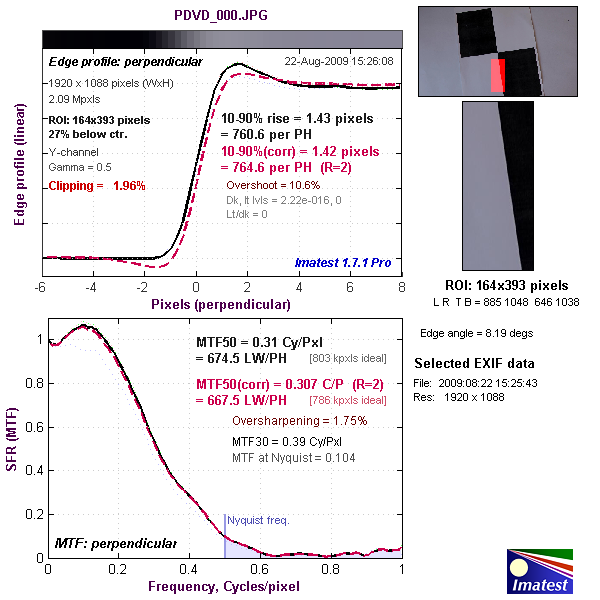

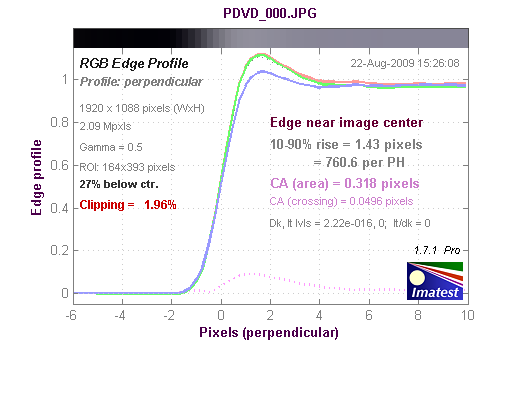

Верхний график представляет собой краевой профиль, для которого приведено значение 10-90% rise distance в пикселях, а нижний график представляет собой MTF (Modular Transfer Function — функция передачи модуляции), для которой приведен параметр MTF50 в циклах на пиксель. Краевой профиль и MTF камеры показаны черной линией. Красной пунктирной линией обозначен краевой профиль и MTF, которые программа Imatest считает близкими к оптимальным. 10-90% rise distance и MTF50 также являются расчетными величинами Imatest.
График хроматической аберрации (на самом деле, это тот же краевой профиль, только построенный по каждому цвету в отдельности). При значении параметра CA (area) равным 0-0.5 хроматическая аберрация не заметна.

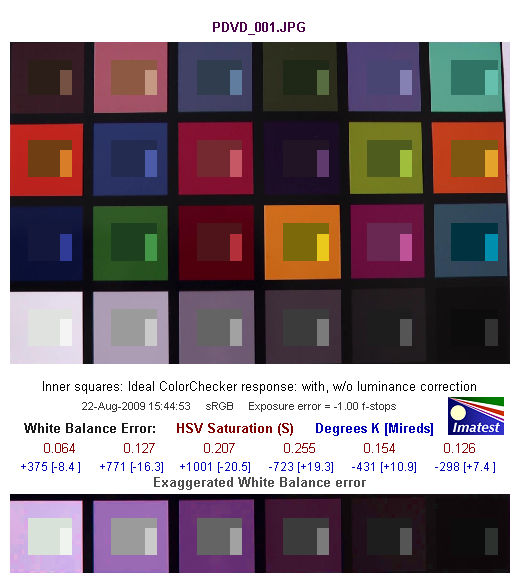

Тестирование в Colorcheck
Данная таблица хороша для визуальной оценки правильности цветопередачи.
Цвет внешнего квадрата представляет собой цвет, полученный с камеры, цвет внутреннего квадрата — цвет данного поля в эталонной таблице, приведенный к цвету, полученному с тестируемой камеры по яркости и контрастности. Если камера не ошиблась в цветопередаче на данном поле, то внутреннего квадрата просто не должно быть видно. Маленький прямоугольник в правой части внутреннего квадрата представляет собой цвет данного поля эталонной таблицы безо всяких преобразований.
Средняя строчка цифр показывает нам численную оценку ошибки баланса белого в единицах цветового пространства HSV. Так, цифры красного цвета обозначают ошибку по координате S — saturation (насыщенность), цифры синего цвета — в градусах Кельвина [Миредах (Mireds)]. При значении S < 0.02 (речь идет об ошибке по координате S в HSV), ошибка практически незаметна, а при ошибке S > 0.10 она видна, особенно на нейтральных полях большой яркости.
Нижняя линейка — это изображение шести нейтральных полей таблицы, на которых ошибка цветового баланса специально увеличена так, чтобы стать заметной (внешний квадрат), особенно в сравнении с эталонным цветом (внутренние квадраты — с коррекцией на яркость и контрастность без коррекции).

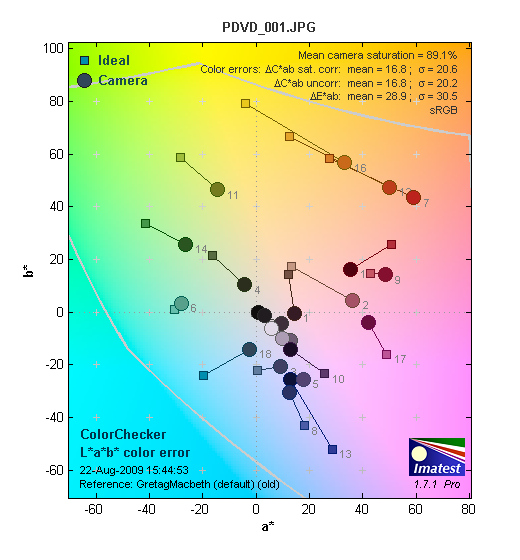

На следующей диаграмме в графической форме представлены отклонения зарегистрированных камерой цветов от идеала в цветовом пространстве CIE LAB. Данная диаграмма отклонения в Lab показывает на сколько камера дает ошибку при передаче цвета.
Сравнительное тестирование в одинаковых условиях
Выводы
Всё познаётся в сравнении. Сравнивать видеокамеры различных марок — может, оно того и стоит, но цель такого сравнения — выявить лидера в своём классе. Мы же посмотрим на то, как прогрессируют технологии Panasonic. Наверное, никакие синтетические тесты не смогут дать больше информации, чем простая сравнительная съёмка.
Год назад мы рассматривали одно из первых HD-решений компании — видеокамеру Panasonic HDC-SD9. В отличие от HDC-TM300, в прежней видеокамере использовались матрицы меньшего размера, да и прочие характеристики, конечно же, уступали более современному — и дорогому! — аппарату. А ну-ка, взглянем на действительную разницу между ними (правда, вместо HDC-SD9 мы используем HDC-HS9. Это, в принципе, та же самая видеокамера, что и SD9. Различие между ними лишь одно: встроенный в HS9 60-гигабайтный жёсткий диск).

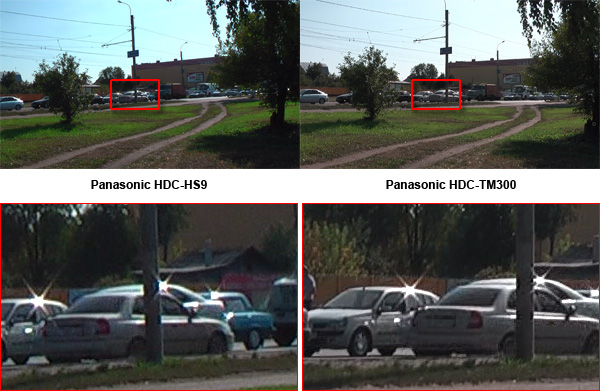

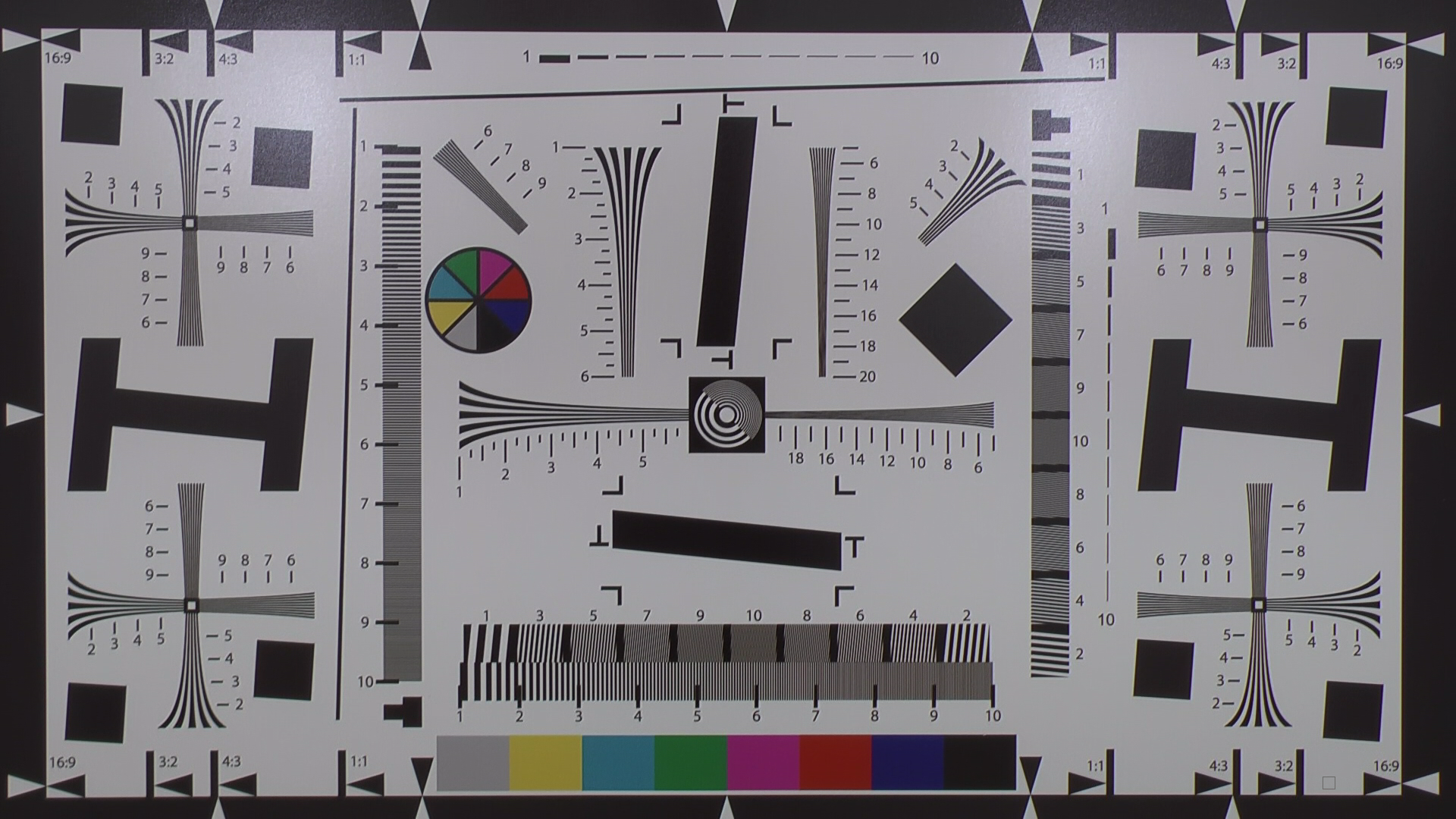

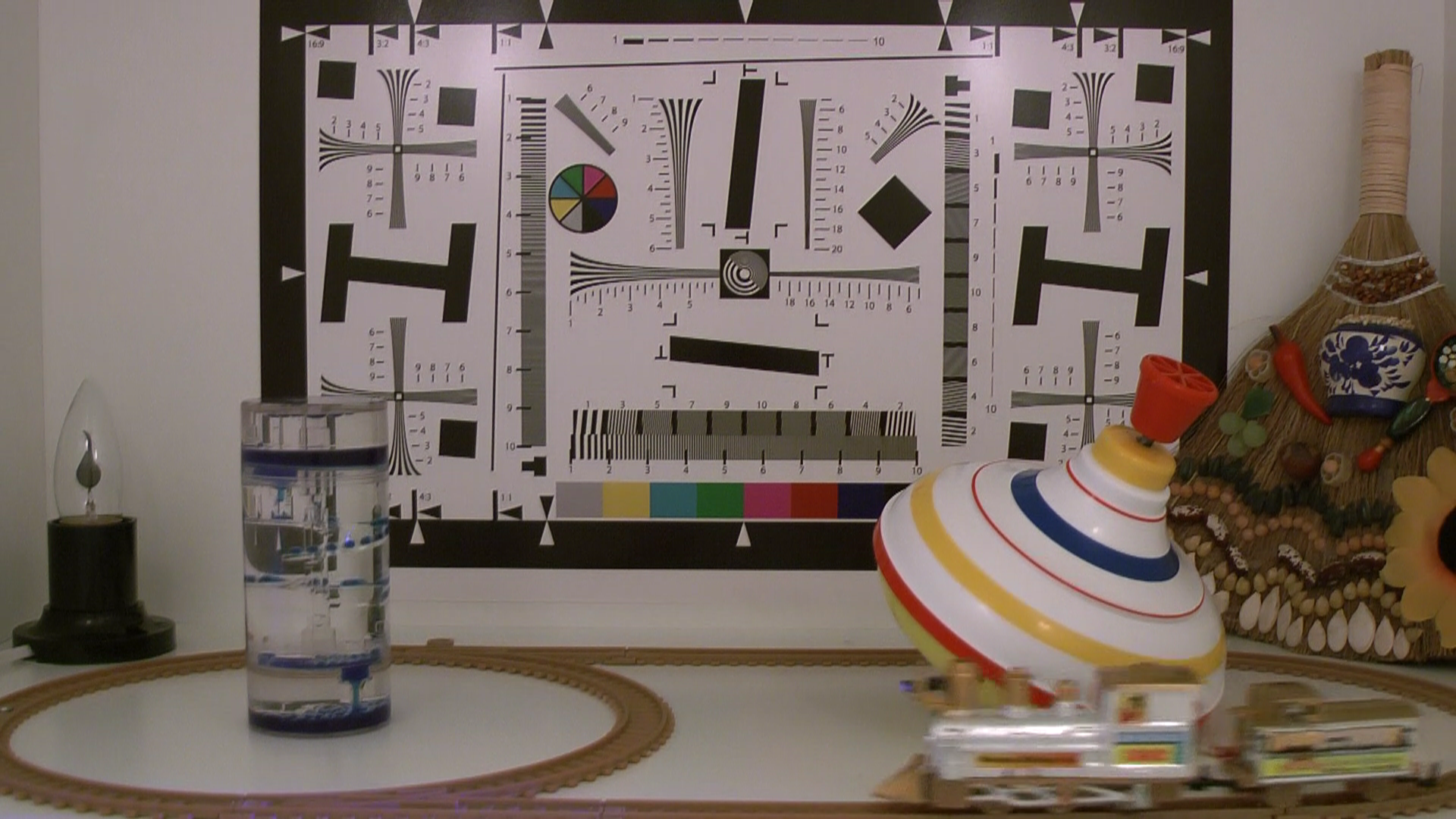

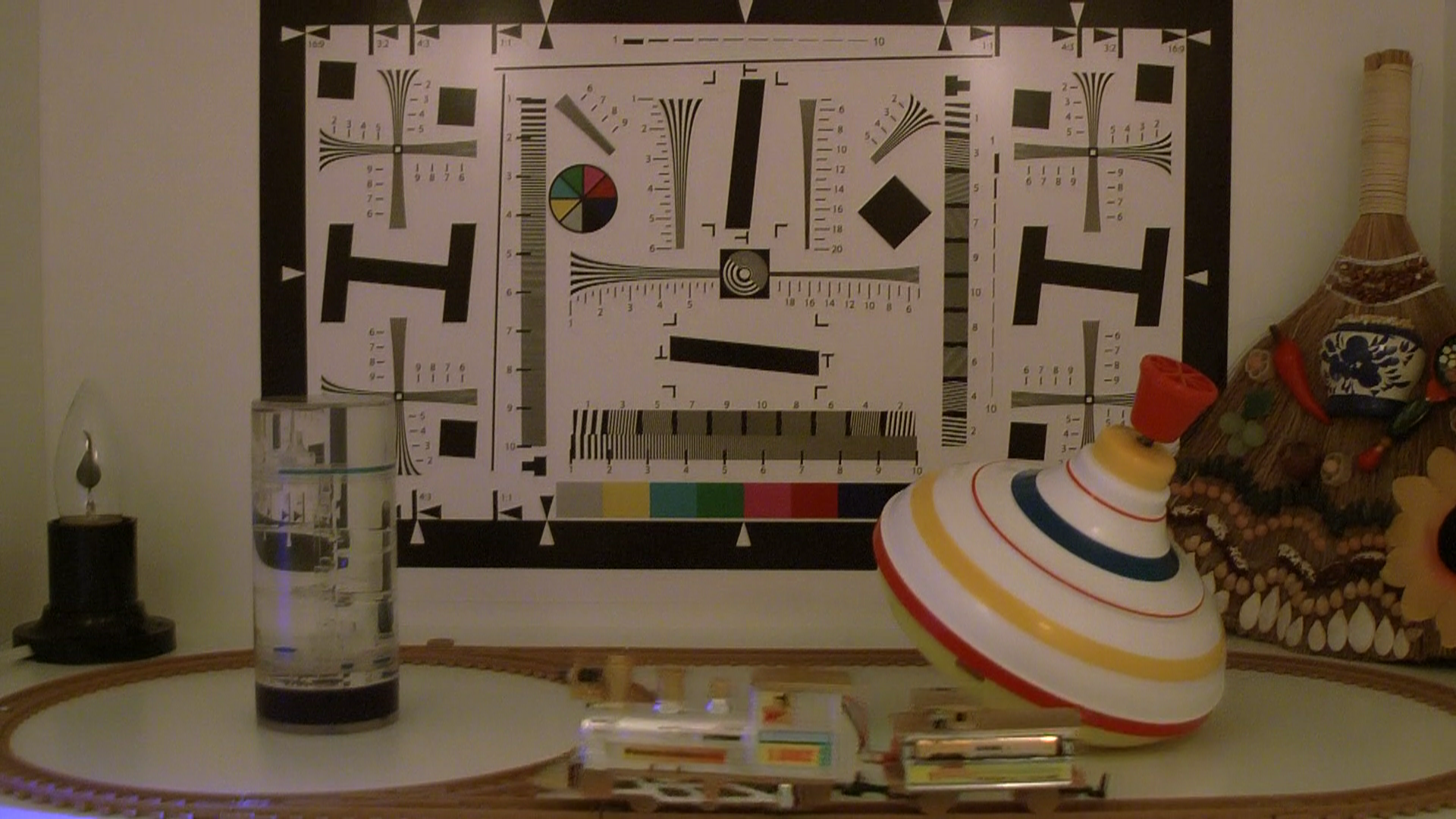

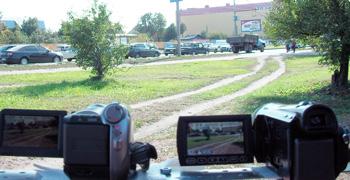

Съёмка проводилась со штатива, обе камеры были закреплены на расстоянии 15 сантиметров друг от друга — из-за этого угол зрения каждого аппарата несколько различается, что естественно.
Кстати говоря, процесс снятия скриншотов не так-то прост. Не рекомендуется "стопкадрить" самое начало ролика: первые кадры, как правило, содержат значительное количество артефактов сжатия, кодировщик словно бы привыкает к сцене, адаптируя битрейт и прочие параметры под конкретную сцену. Пусть делает он это быстро, но все же первые полсекунды не рекомендуется использовать в качестве примера. Однако, проанализировав ролики TM300, мы обнаружили, что этот недостаток почти не проявляется: артефактов в первых кадрах не видно. Впрочем, всё равно не будем злоупотреблять, и для сравнения возьмём кадры откуда-нибудь из серединки.

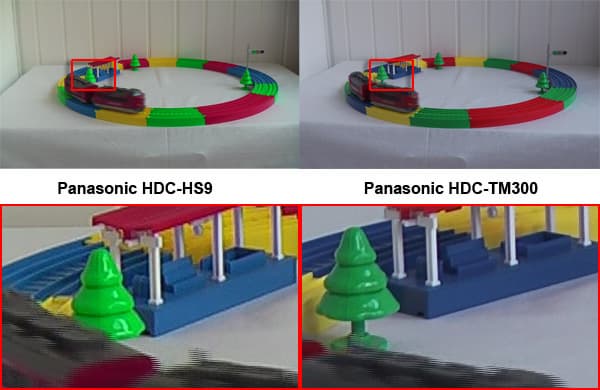

На этих стоп-кадрах нельзя не заметить бросающуюся в глаза особенность: обе видеокамеры кодируют движущиеся объекты с явными артефактами (впрочем, это рассыпание пикселей можно увидеть лишь на стоп-кадрах, в движении эти помехи нисколечки незаметны). Ещё один бесспорный факт: детализация, получаемая HDC-TM300, существенно выше, чем у её предка HS9 — ну а кто бы спорил! Пиксельшифт против Full-HD матриц всегда проиграет. Однако, справедливости ради, заметим: увидеть эту разницу в обычных, не лабораторных, условиях (к примеру, во время просмотра на "обыкновенном" Full-HD телевизоре диагональю не более 40") не так-то просто. Что уж говорить о телевизорах стандартного разрешения — там даже на стоп-кадрах разницу не увидишь.

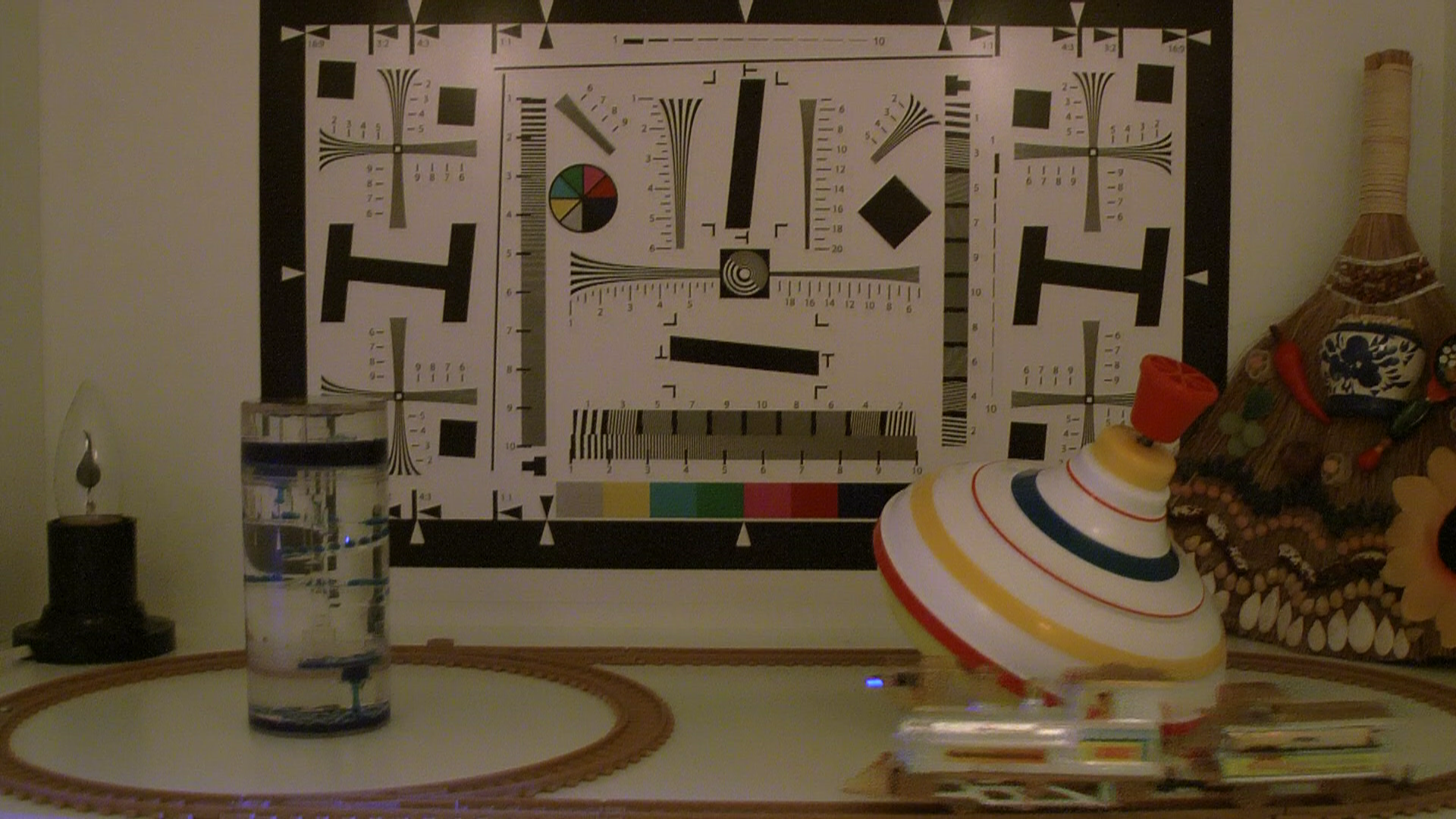

Теперь сравним работу этих видеокамер при таком же естественном, но недостаточном освещении (лоджия, теневая сторона дома).
 | |
Невооружённым глазом видна разница в работе автомата баланса белого. "Старушка" HS9 явно "теплит" картинку, в то время как TM300 отображает её холодной, натуральной — похоже, электронику инженеры изрядно доработали, придраться совершенно не к чему. В битве за чёткость, разумеется, также выигрывает более современная и дорогая модель. Светлый ореол, сопровождающий контрастные границы объектов, в TM300 практически отсутствует. Что касается шумов, то чувствительность TM300, несомненно, повыше (в кадре, взятом с HS9, шум всё-таки присутствует, хоть и в довольно малой степени).
Резюмируя полученный опыт, кажется вполне оправданным тот факт, что HDC-TM300 удостоилась престижного звания "Лучшая HD флэш-камера в Европе 2009-2010" — эта награда была присуждена ассоциацией европейских журналов по аудио- и видеотехнике (European Imaging and Sound Association, EISA). Остаётся лишь порадоваться за будущих владельцев Panasonic HDC-TM300. Несмотря на довольно высокую стоимость аппарата (Н/Д(0)), эта видеокамера полностью отрабатывает вложенные в неё средства.
