Установка автомобильной мультимедиа-системы Olymp-7012 в Ford Focus II

У большинства водителей время от времени возникает желание улучшить функциональные возможности своего четырехколесного друга. Не секрет, что автопроизводители часто экономят на дополнительных опциях, предлагая в базовой комплектации слишком простое оборудование, а порой и полное отсутствие такового.

Так, один из авторов статьи, купив несколько лет назад 4-летний немецкий автомобиль известного производителя, получил в пользование штатную кассетную магнитолу. До этого случая авторам было сложно представить себе, что в 2008 году кто-то еще пользуется аудиокассетами. Вот именно эту несправедливость и решили устранить китайские производители, наладив выпуск головных устройств для многих популярных марок автомобилей. Рассмотрим сегодня одно из таких устройств.

Для примера мы взяли одну из самых распространенных моделей автомобилей, встречающихся на улицах наших городов, а именно Ford Focus II 2009 года выпуска.

Что имеем в штатной комплектации: обычную CD-магнитолу, с однострочным ЖК-дисплеем, управление магнитолой кнопочное.

Что получим в итоге:

  • 7″ сенсорная HD-панель
  • GPS-навигация (Навител)
  • Встроенный Bluetooth с поддержкой громкой связи и автоматическим приемом входящих звонков
  • Встроенный DVD-проигрыватель с поддержкой форматов DVD, VCD, CD, CD-R, CD-RW, MP3, MPEG4, DivX, WMA, JPEG
  • Встроенный Hi-Fi-усилитель 4×45 Вт
  • Радиоприемник FM/AM с поддержкой RDS
  • Встроенный TV-тюнер (PAL / NTSC / SFCAM)
  • Поддержка оригинальных систем управления с клавиш руля
  • Воспроизведение DVD, радио или TV во время навигации
  • Интерфейсы: iPod, USB, слот microSD, A/V-вход и A/V-выход
  • Возможность подключения камеры заднего вида
  • Поддержка функции PIP (картинка в картинке)
  • Многофункциональный пульт дистанционного управления

Согласитесь, подобный набор сейчас может быть доступен разве что в автомобилях премиум-класса. К сожалению, наша машина не имеет управления головным устройством с руля (так как это тоже опция), но если бы кнопки на руле были, то устройство бы их поддерживало.

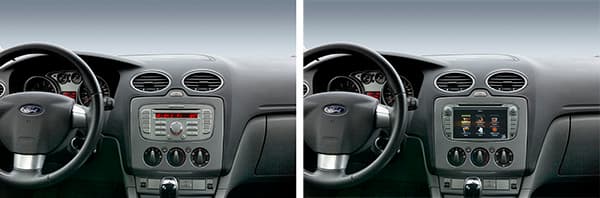

Для самых нетерпеливых покажем, что было и что стало:

Olymp-7012 в Ford Focus II

Как видно, устройство встает в то же место, что и штатная магнитола; никаких замен рамок, кнопок или обивки не требуется. Скажем больше: покрытие головного устройства Olymp полностью повторяет покрытие штатной магнитолы, из-за чего устройство неотличимо вписывается в интерьер машины.

Что может испугать большинство автолюбителей при покупке такого устройства — это сложность подключения, необходимость обращаться в сервис к квалифицированным установщикам, несовместимость разъемов для подключения и другие подобные проблемы, часто встречающиеся при подключении неоригинального оборудования.

Скажем сразу: здесь никаких подобных проблем нет! Авторы этой статьи не являются установщиками дополнительного оборудования и вообще мало связаны с авторемонтом, однако решили попробовать установить Olymp-7012 на свой страх и риск. У нас это заняло 30 минут, включая съемку всего процесса. Если вы время от времени чините краны, меняете лампочки или делаете что-то по дому — у вас это, вероятно, займет не больше времени.

И чтобы не быть голословными, скажем, что из всего оборудования у нас было 4 офисные линейки и одна крестовая отвертка. Как гласит известная пословица: лучше один раз увидеть, чем сто раз услышать — поэтому продемонстрируем процесс наглядно, с незначительными комментариями.

Мы нашли в офисе 4 пластиковые линейки с небольшим утоньшением на концах, но подойдут любые тонкие пластиковые или деревянные пластины — например, кухонные лопатки для тефлоновой посуды. Металлическими пользоваться не рекомендуем, так как можно случайно поцарапать накладные панели.

Аккуратно вставляем лопатки-линейки в зазор между торпедой и серой рамкой вокруг магнитолы. Справедливости ради стоит отметить, что машина собрана качественно, зазоры между панелями минимальны, и всунуть первую линейку не так-то просто.

Olymp-7012 в Ford Focus II

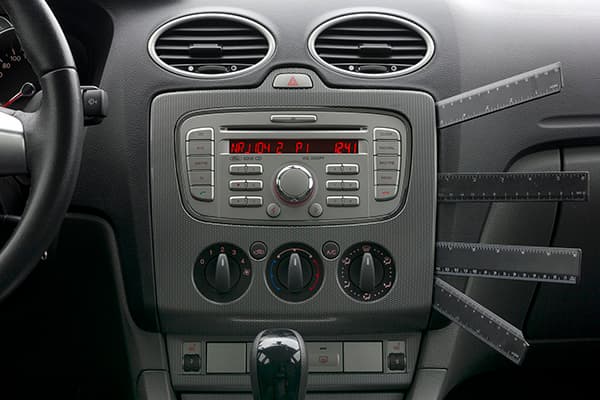

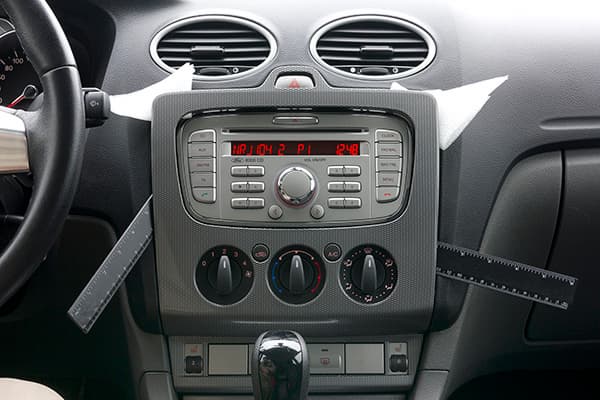

Далее последовательно вставляем остальные линейки (чем больше, тем лучше — чтобы не допустить перекоса накладки) и начинаем плавно отгибать накладку от торпеды. Не стоит пытаться полностью отогнуть одну из сторон накладки, лучше последовательно понемногу отгибать каждую из сторон панели. За неимением большого числа линеек мы пользовались подручными средствами, чтобы зафиксировать отогнутые края панели.

Olymp-7012 в Ford Focus II

В какой-то момент вы почувствуете, что панель подалась на вас: значит, крепежные язычки вышли из зацепления и дальше действовать можно смелее — например, поддеть панель руками.

Olymp-7012 в Ford Focus II

Наиболее крепко панель держится в центре, у регуляторов обдува и регулировки температуры.

Olymp-7012 в Ford Focus II

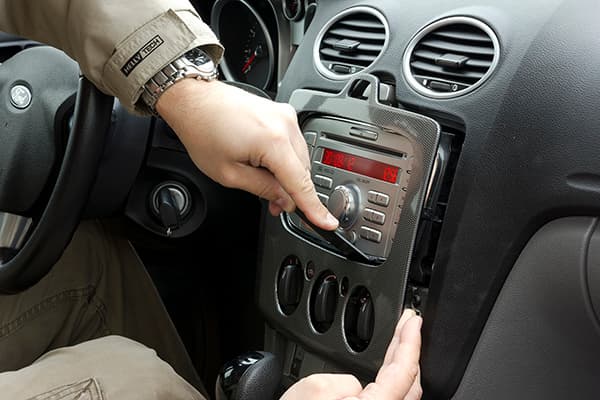

Старайтесь не перекашивать панель, а действовать плавно. В момент освобождения «лапок» панели хорошо слышны характерные щелчки. Для справки: стоимость новой панели, которую видите на фотографии, составляет около 5000 рублей.

Olymp-7012 в Ford Focus II

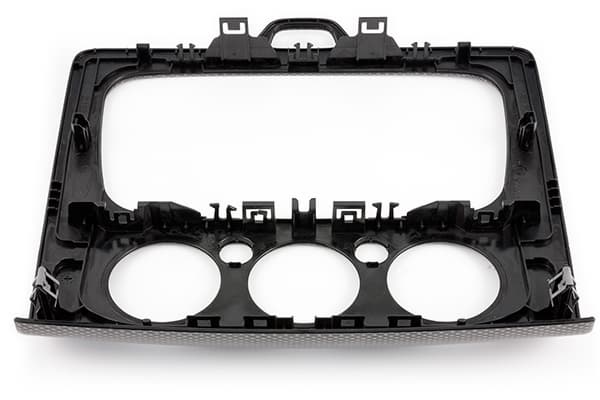

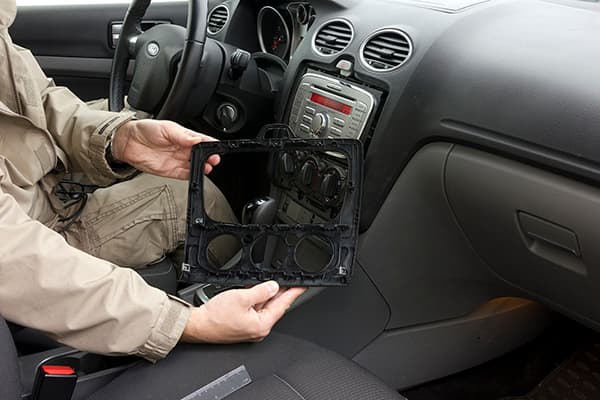

Чтобы нашим читателям было лучше понятно, как именно панель крепится к центральной консоли, продемонстрируем обратную сторону.

Olymp-7012 в Ford Focus II

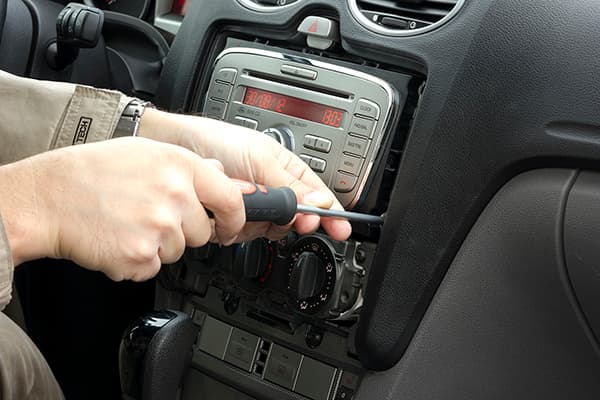

Выдохните: все самое страшное позади. Дальше простые механические действия. Берем любую крестовую отвертку и откручиваем 4 винта, которыми крепится штатная магнитола.

Olymp-7012 в Ford Focus II

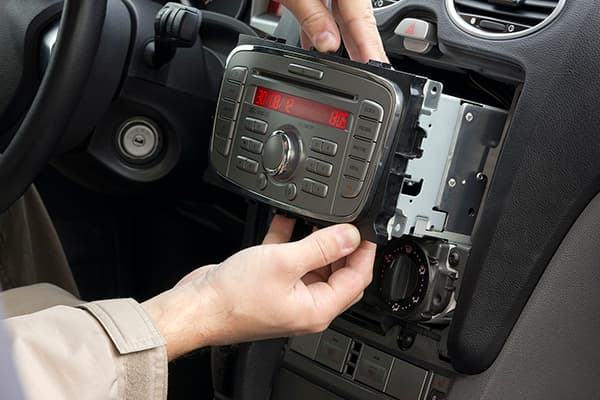

После того, как все винты выкручены, извлекаем магнитолу из крепежных салазок.

Olymp-7012 в Ford Focus II

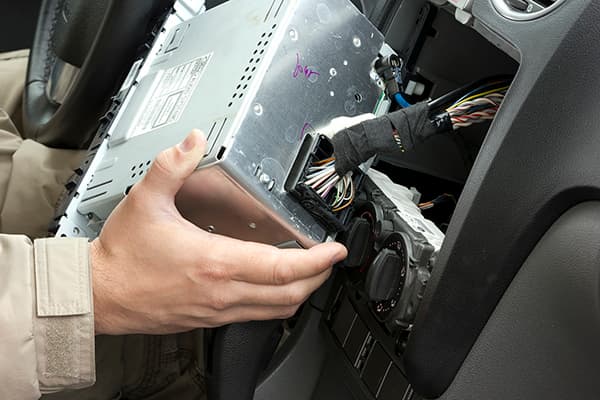

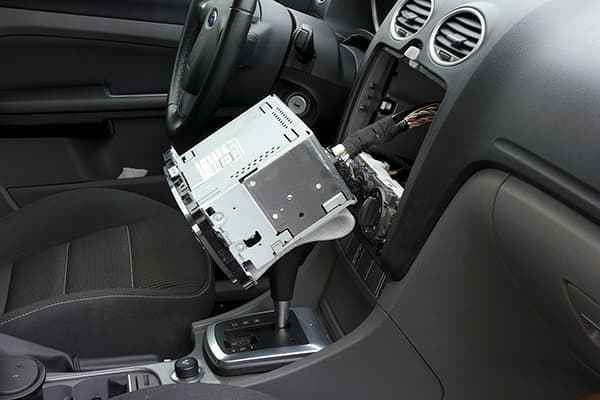

К головному устройству с обратной стороны подходит жгут проводов, оканчивающийся массивным штекером.

Olymp-7012 в Ford Focus II

Olymp-7012 в Ford Focus II

Для снятия штекера вам понадобится поднять поворотный фиксатор разъема, тем самым освободив штекер из зацепления с магнитолой.

Olymp-7012 в Ford Focus II

Больше старая магнитола вам не понадобится. Впереди сенсорное управление, проигрывание DVD и объезд пробок по самым хитрым переулкам. Ну, а если разоритесь на камеру заднего вида, то сможете парковаться задом почти вплотную (до 1 см) на удивление всем окружающим (мы пробовали, водители сзади начинают гудеть, не выдерживая столь малой дистанции).

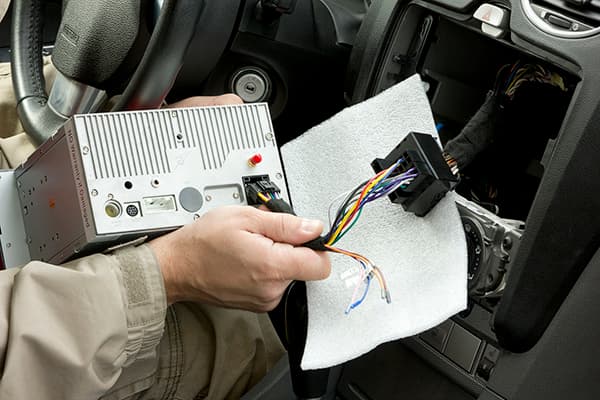

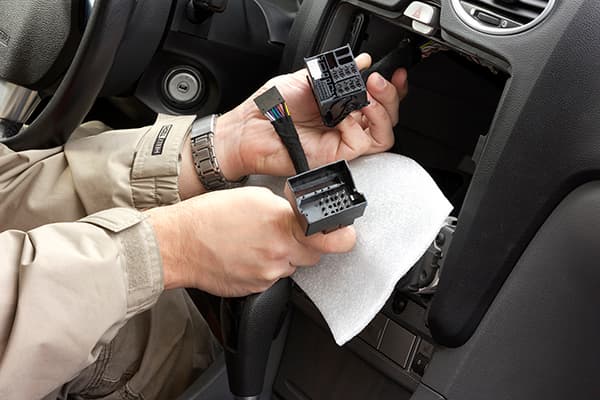

Берем переходник и подключаем его к штатному разъему.

Olymp-7012 в Ford Focus II

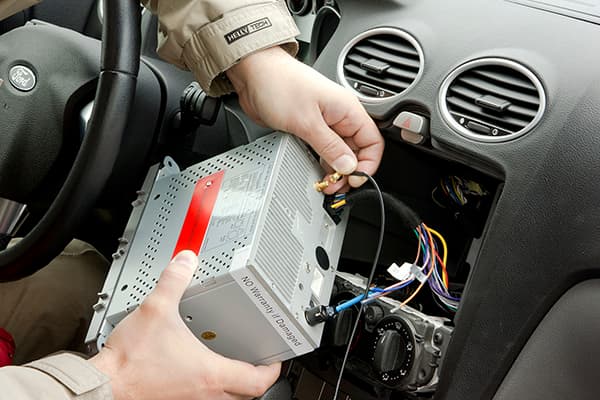

Затем подключаем все, что необходимо, к новому головному устройству Olymp. Как минимум, это центральный провод, антенна радиоприемника и антенна GPS.

Olymp-7012 в Ford Focus II

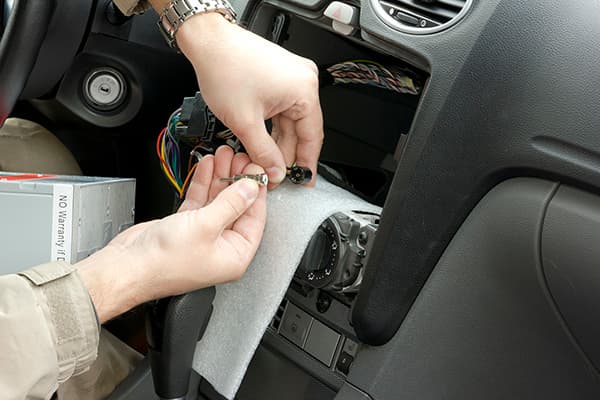

Для подключения радиоантенны используется переходник (он идет в комплекте).

Olymp-7012 в Ford Focus II

При подключении кабеля GPS-антенны следует принять во внимание, что саму антенну следует разместить или на полке под задним стеклом, или под панелью торпеды, но в любом случае сверху над антенной (черной коробочкой) не должно быть металлических панелей, иначе качество приема сильно пострадает, а в худшем случае устройство совсем «не увидит» спутники.

Olymp-7012 в Ford Focus II

Но если вы хотите использовать возможности устройства по максимуму, то нужно будет еще подключить (и предварительно проложить всю проводку) iPod и камеру заднего вида. Для этих устройств есть свой штекер и комплект кабелей.

Olymp-7012 в Ford Focus II

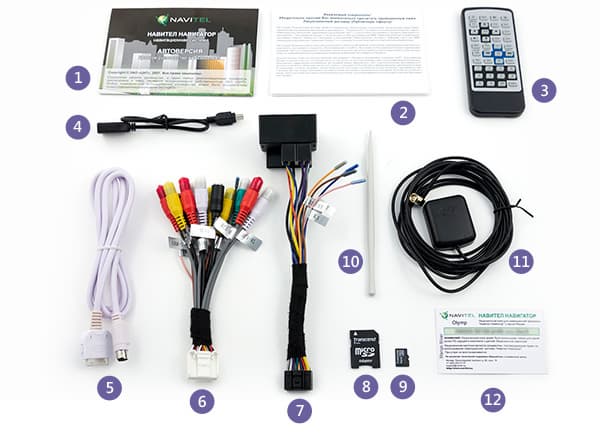

Цифрами на фото обозначены:
  1. Краткое руководство пользователя Навител Навигатор
  2. Лицензионный договор
  3. Пульт ДУ
  4. Кабель USB (AF—Mini-B)
  5. Кабель iPod
  6. Адаптер для подключения внешних источников, усилителя и т. п.
  7. Адаптер для подключения к разъему аудиосистемы автомобиля
  8. Адаптер microSD—SD
  9. microSD-карта
  10. Стилус
  11. GPS-антенна
  12. Лицензионный ключ Навител Навигатор

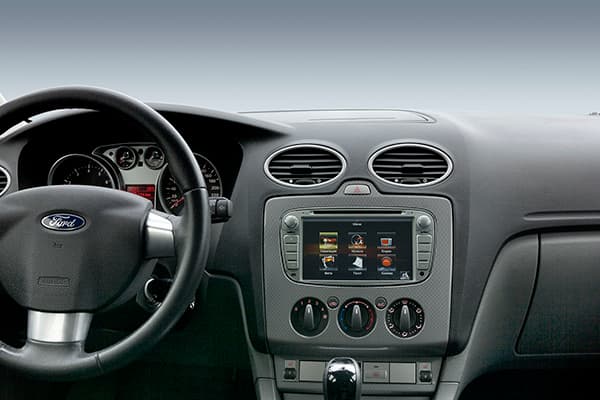

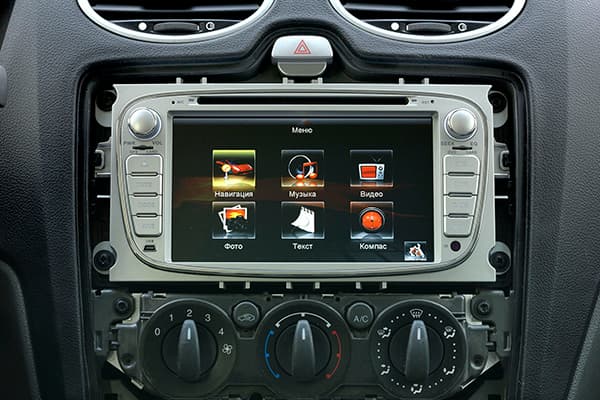

Наконец, вставляем устройство назад в крепежные салазки, закручиваем винты, устанавливаем рамку. Процесс установки рамки несложен и не требует описания. Наслаждаемся новой современной функциональностью.

Olymp-7012 в Ford Focus II

Olymp-7012 в Ford Focus II

Добавим от себя, что в комплекте с устройством идет навигационное программное обеспечение «Навител» с хорошим покрытием по России и детализированными картами; также есть карты ближнего зарубежья. Аналогичные головные устройства производитель предлагает и для других моделей автомобилей:

  • Ford Mondeo, S-Max
  • Kia Cerato, Sportage
  • Skoda Octavia, Superb
  • Volkswagen Golf, Jetta, Caddy, Polo, EOS, Touran, Scirocco, T5
  • Hyundai Elantra (2011+), Sonata (2011), iX35
  • Toyota Corolla (2007+), Land Cruiser Prado 150, Land Cruiser 200

Возможны варианты и для других моделей, подробности уточняйте на сайте производителя.

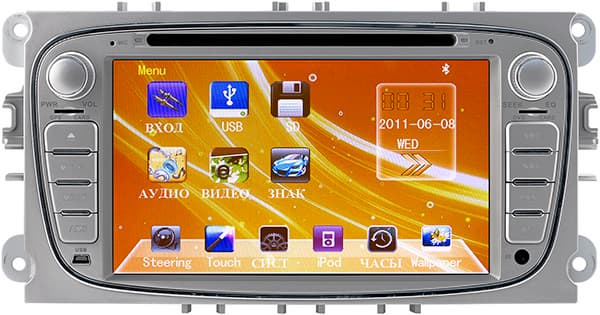

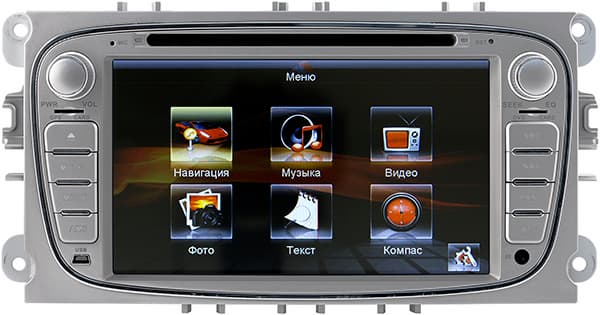

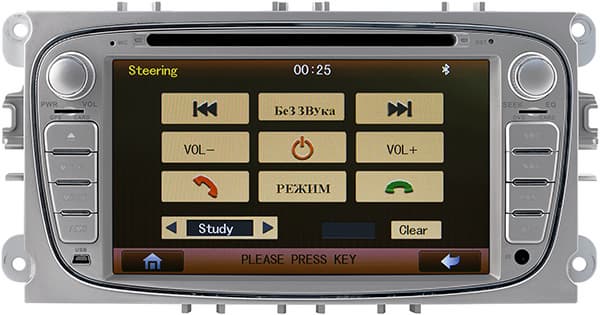

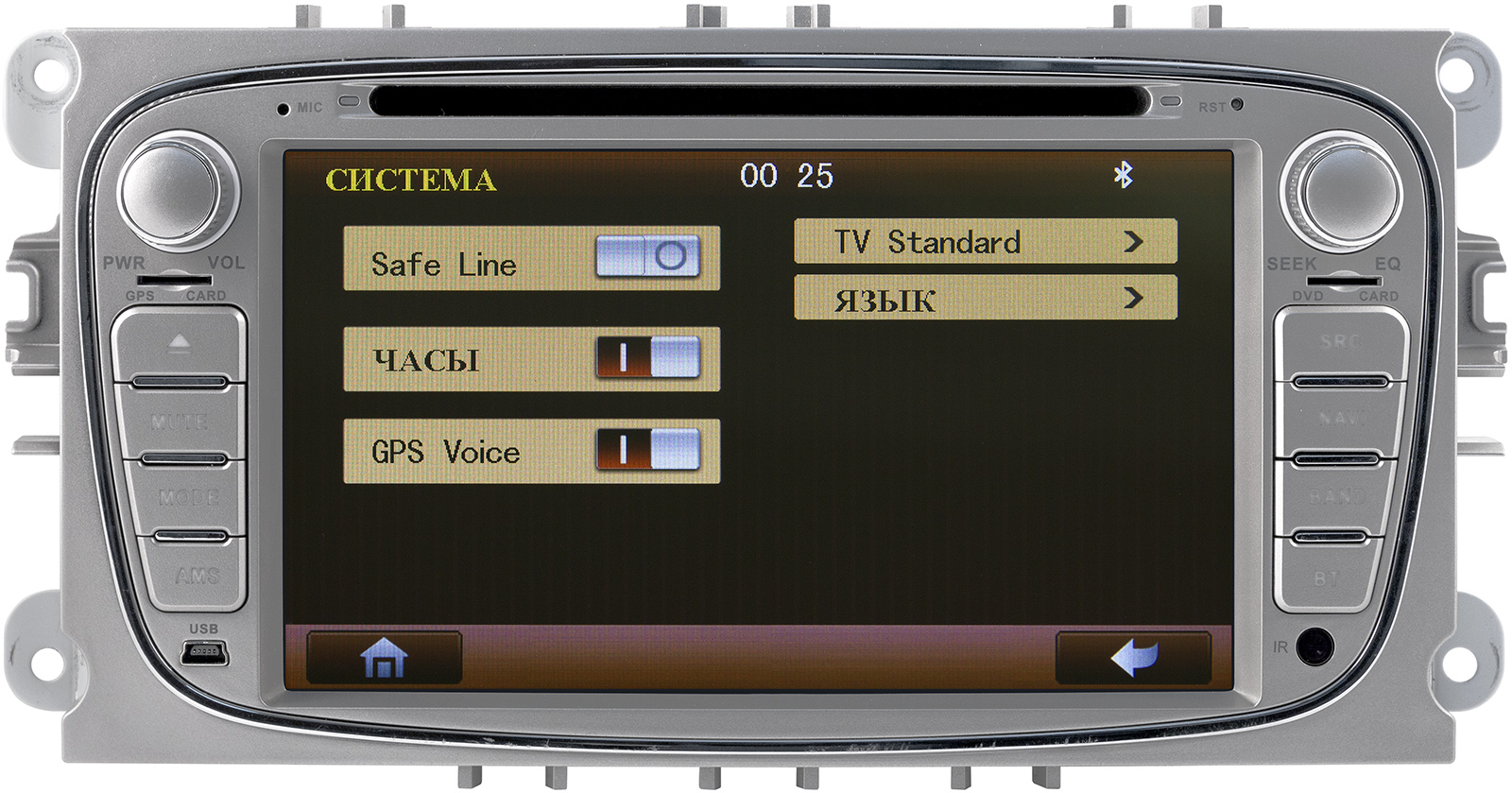

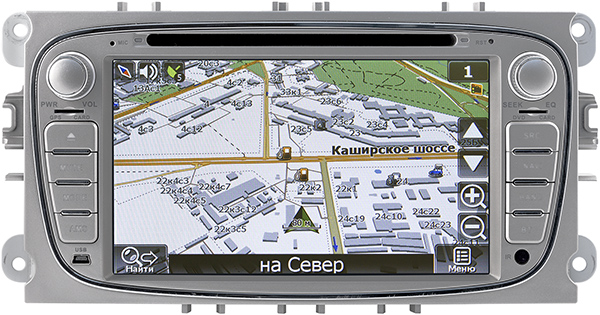

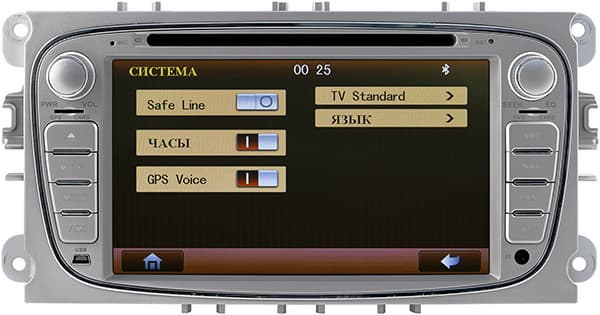

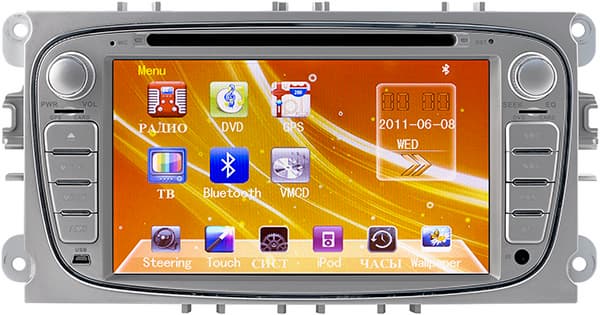

В качестве завершающего штриха предлагаем нашим читателям познакомиться с интерфейсом головного устройства Olymp-7012.

Olymp-7012 в Ford Focus II

Olymp-7012 в Ford Focus II

Olymp-7012 в Ford Focus II

Olymp-7012 в Ford Focus II

Olymp-7012 в Ford Focus II

Olymp-7012 в Ford Focus II

Olymp-7012 в Ford Focus II
