Объект исследования: Серийно выпускаемый ускоритель трехмерной графики (видеокарта) Sapphire Nitro R9 380X with Back Plate OC 4096 МБ 256-битной GDDR5 PCI-E

Сведения о производителе: Компания Sapphire Technology (торговая марка Sapphire) основана в 2001 году в Гонконге как дочерняя структура крупнейшего концерна по выпуску комплектующих для ПК — PC Partner. Сфокусирована на выпуске продукции на основе ядер (графических процессоров) ATI (впоследствии вошедшей в состав AMD). Штаб-квартира — в Гонконге, производство — в Китае. Крупнейший производитель ускорителей серии Radeon. Выпускает также системные (материнские) платы на основе чипсетов AMD, а также мини-ПК и другую продукцию.

Устройство(а)

Sapphire Nitro R9 380X with Back Plate OC 4096 МБ 256-битной GDDR5 PCI-E
ПараметрЗначениеНоминальное значение (референс)
GPURadeon R9 380X (Antigua)
ИнтерфейсPCI Express x16
Частота работы GPU (ROPs), МГц1040от 970
Частота работы памяти (физическая (эффективная)), МГц1500 (6000)1425 (5700)
Ширина шины обмена с памятью, бит256
Число вычислительных блоков в GPU32
Число операций (ALU) в блоке64
Суммарное количество блоков ALU2048
Число блоков текстурирования (BLF/TLF/ANIS)128
Число блоков растеризации (ROP)32
Размеры, мм240×115×39190×100×35
Количество слотов в системном блоке, занимаемые видеокартой22
Цвет текстолитачерныйчерный
ЭнергопотреблениеПиковое в 3D, Вт195192
В режиме 2D, Вт7172
В режиме «сна», Вт33
Уровень шумаВ режиме 2D, дБА20,525,5
В режиме 2D (просмотр видео), дБА21,034,5
В режиме максимального 3D, дБА46,047,5
Выходные гнезда1×DVI (Dual-Link/HDMI), 1×DVI (Single-Link/HDMI), 1×HDMI 1.4a, 1×DisplayPort 1.21×DVI (Dual-Link/HDMI), 1×DVI (Single-Link/HDMI), 1×HDMI 1.4a, 1×DisplayPort 1.2
Поддержка многопроцессорной работыCrossFire
Максимальное количество приемников/мониторов для одновременного вывода изображения44
Дополнительное питание: количество 8-контактных разъемовНетНет
Дополнительное питание: количество 6-контактных разъемов22
Максимальное разрешение 2DDisplay Port4096×2160
HDMI4096×2160
Dual-Link DVI2560×1600
Single-Link DVI1920×1200
Максимальное разрешение 3DDisplay Port4096×2160
HDMI4096×2160
Dual-Link DVI2560×1600
Single-Link DVI1920×1200

Комплектация локальной памятью
Карта имеет 4096 МБ памяти GDDR5 SDRAM, размещенной в 8 микросхемах по 4 Гбит на лицевой сторонe PCB.

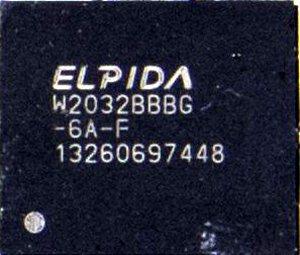

Микросхемы памяти Elpida (GDDR5). Микросхемы рассчитаны на номинальную частоту работы в 1500 (6000) МГц.

Сравнение с эталонным дизайном (reference)

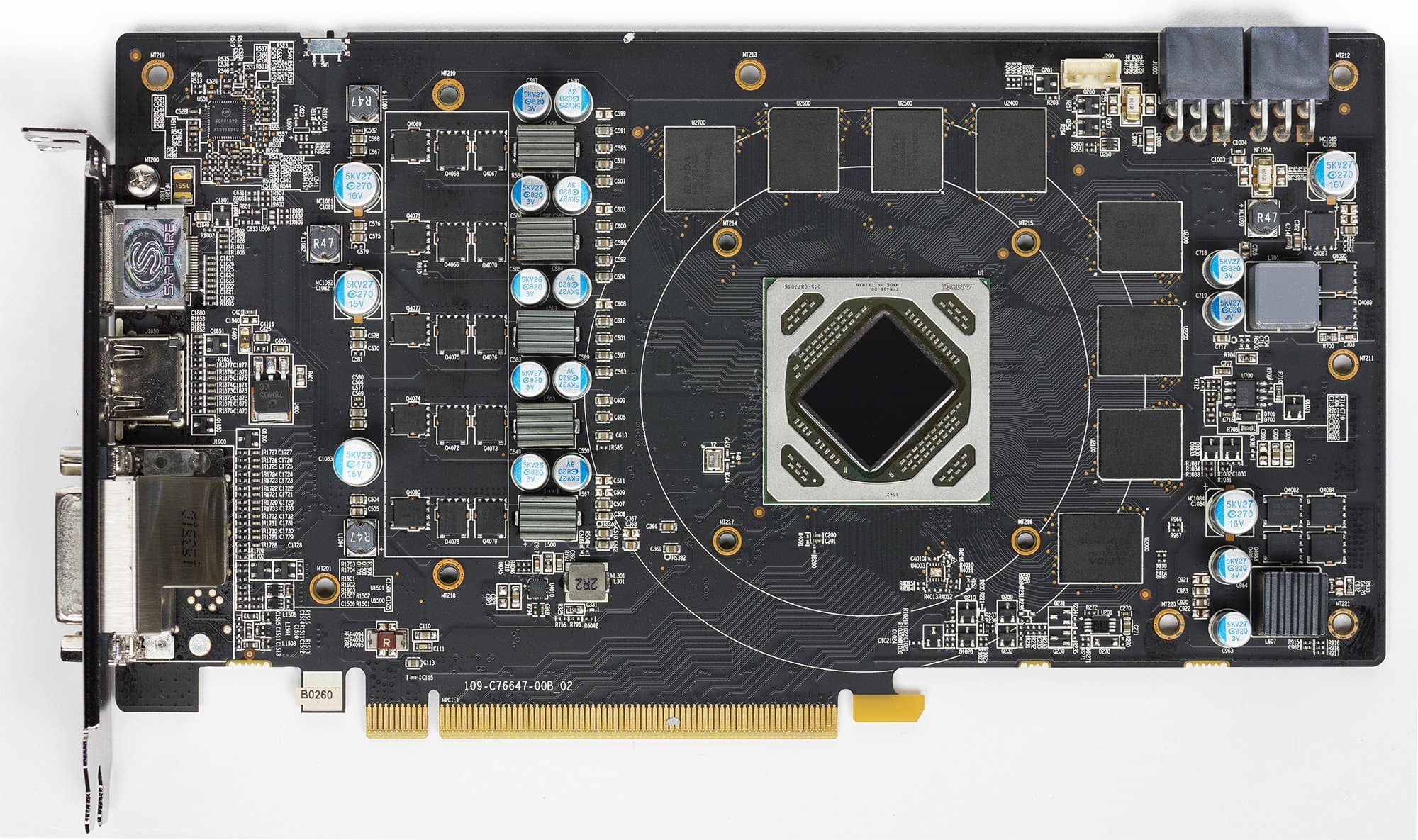

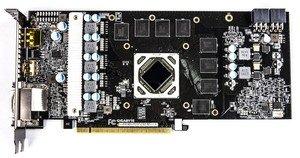

Вид спереди
Sapphire Nitro R9 380X with Back Plate OC 4096 МБ 256-битной GDDR5 PCI-E Reference card AMD Radeon R9 285

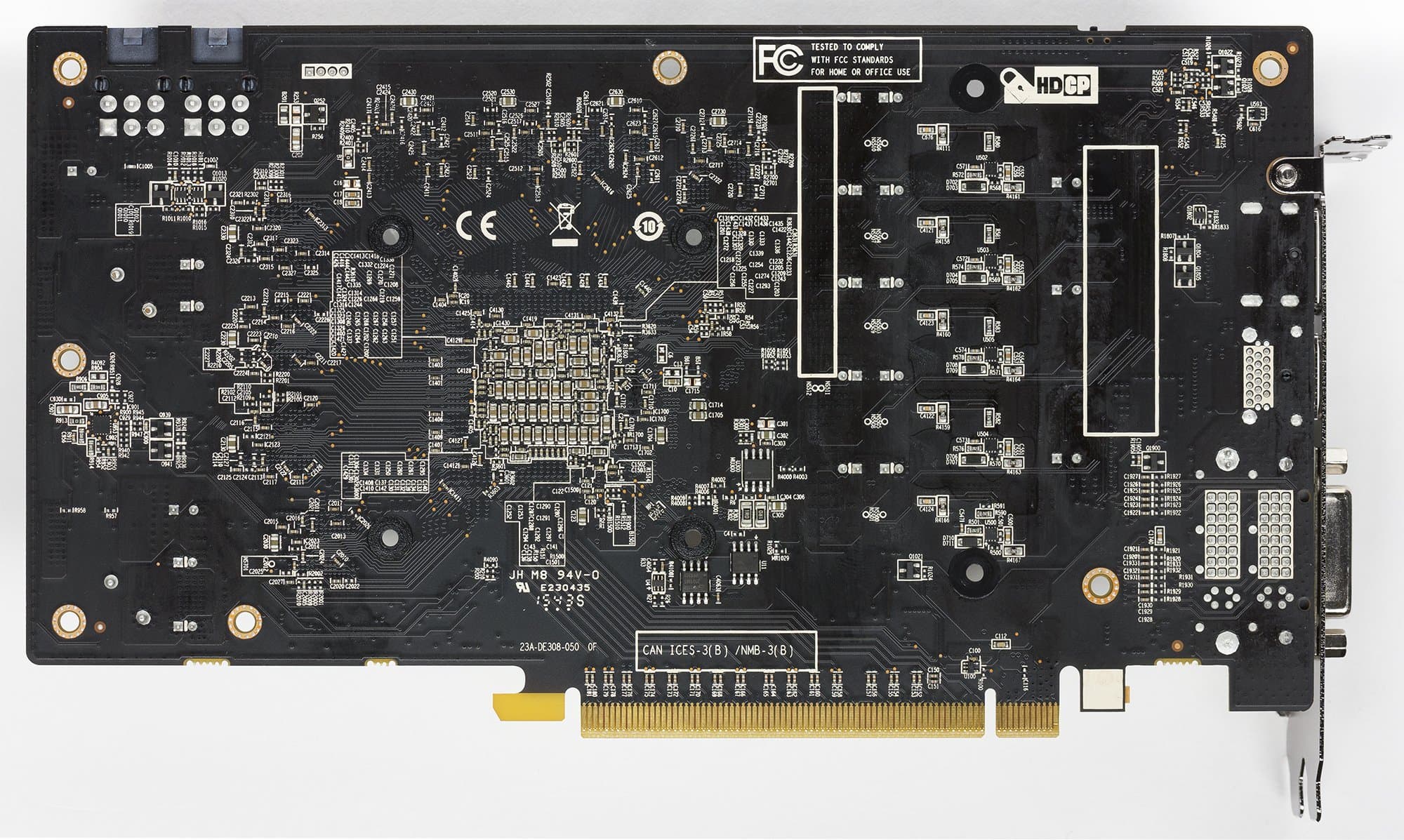

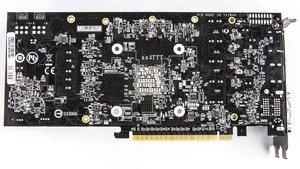

Вид сзади
Sapphire Nitro R9 380X with Back Plate OC 4096 МБ 256-битной GDDR5 PCI-E Reference card AMD Radeon R9 285

Хотим напомнить, что Radeon R9 380 основан на ядре с кодовым названием Antigua, которое по сути своей является копией хорошо известного по Radeon R9 285 ядра с кодовым названием Tonga (в новой ревизии чипа в основном уделили внимание энергосбережению). Поэтому все карты на базе R9 380 могут быть очень схожи с аналогами на R9 285, и именно с последним мы и сравниваем.

Традиционно переделан блок питания: используется цифровой контроллер NCP81022 компании On Semiconductor, управляющий 5+1-фазной схемой питания. В системе питания используются дроссели Sapphire Black Diamond Choke последнего поколения, которые, согласно заявлению производителя, на 10% холоднее и на 25% экономичнее. Есть еще мнение, что использование таких катушек уменьшает (ликвидирует) всем хорошо известный свист дросселей под нагрузкой.

Видеокарта имеет систему Dual BIOS, когда переключателем на верхнем торце можно задавать запуск карты со старым, обычным BIOS или с новым UEFI BIOS, который обеспечивает более быструю загрузку на современных материнских платах. Заодно это определенная защита на случай неудачной прошивки BIOS (карта все равно запустится, используя другой BIOS).

Данный ускоритель работает на повышенных частотах, но их можно поднять еще выше с помощью фирменной утилиты Sapphire TriXX, которая поставляется с картой и свежую версию которой можно скачать с сайта производителя.

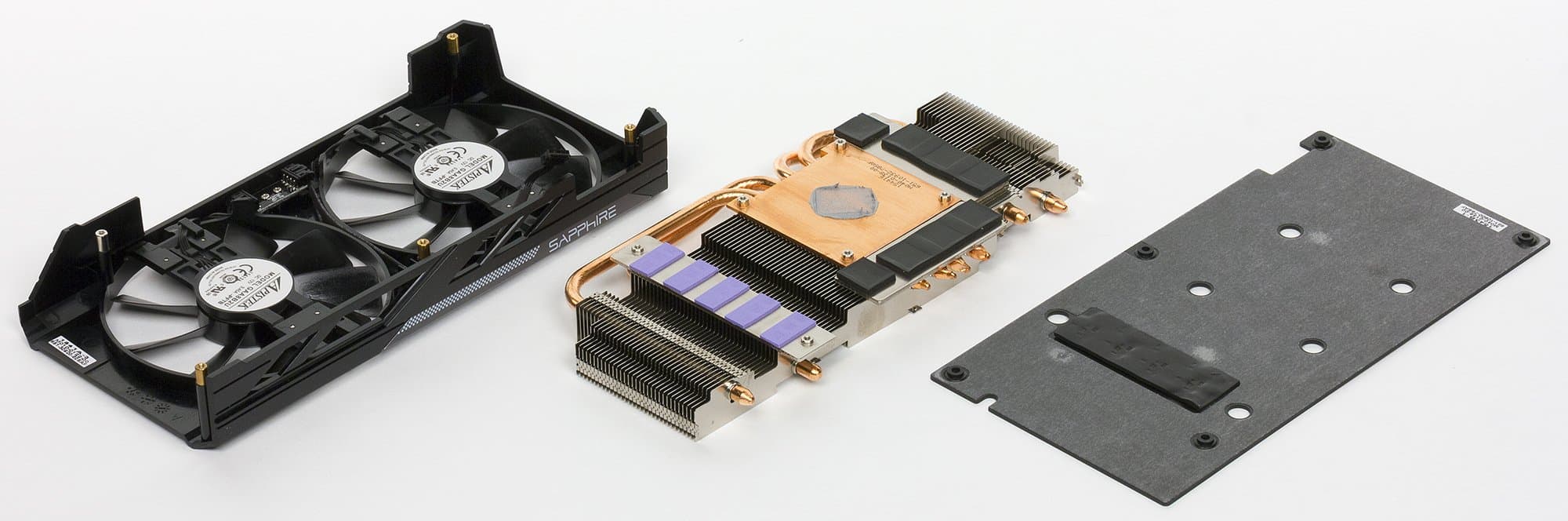

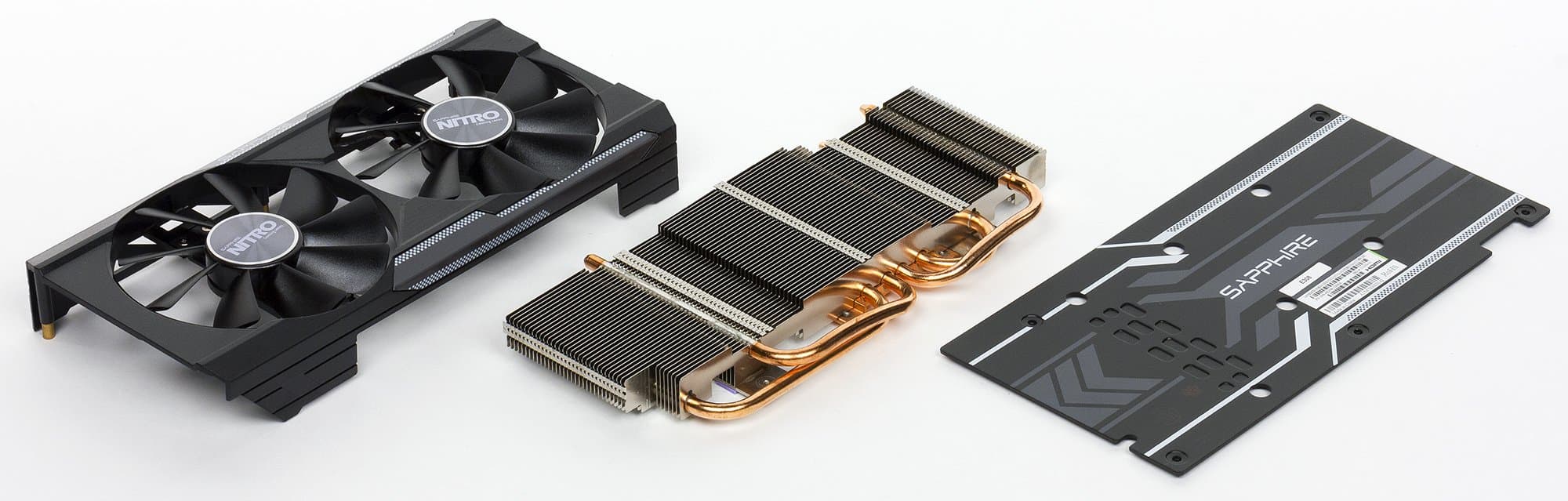

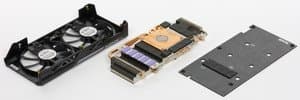

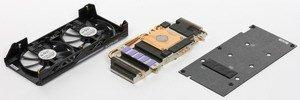

Система охлаждения
Основной СО является массивный радиатор с никелированными пластинами. Тепловые трубки, впрессованные в подошву, помогают равномерно распределять отведенное тепло по пластинам.

Поверх радиатора установлен кожух с двумя 100-миллиметровыми вентиляторами, работающими на одинаковой частоте вращения. Каждый вентилятор имеет два комплекта шарикоподшипников с пылеотталкивающим покрытием (по информации производителя).

Микросхемы памяти и силовые транзисторы охлаждаются основным радиатором.

После 6-часового прогона под нагрузкой максимальная температура GPU не превысила 87 градусов, что является удовлетворительным результатом для видеокарты такого уровня.

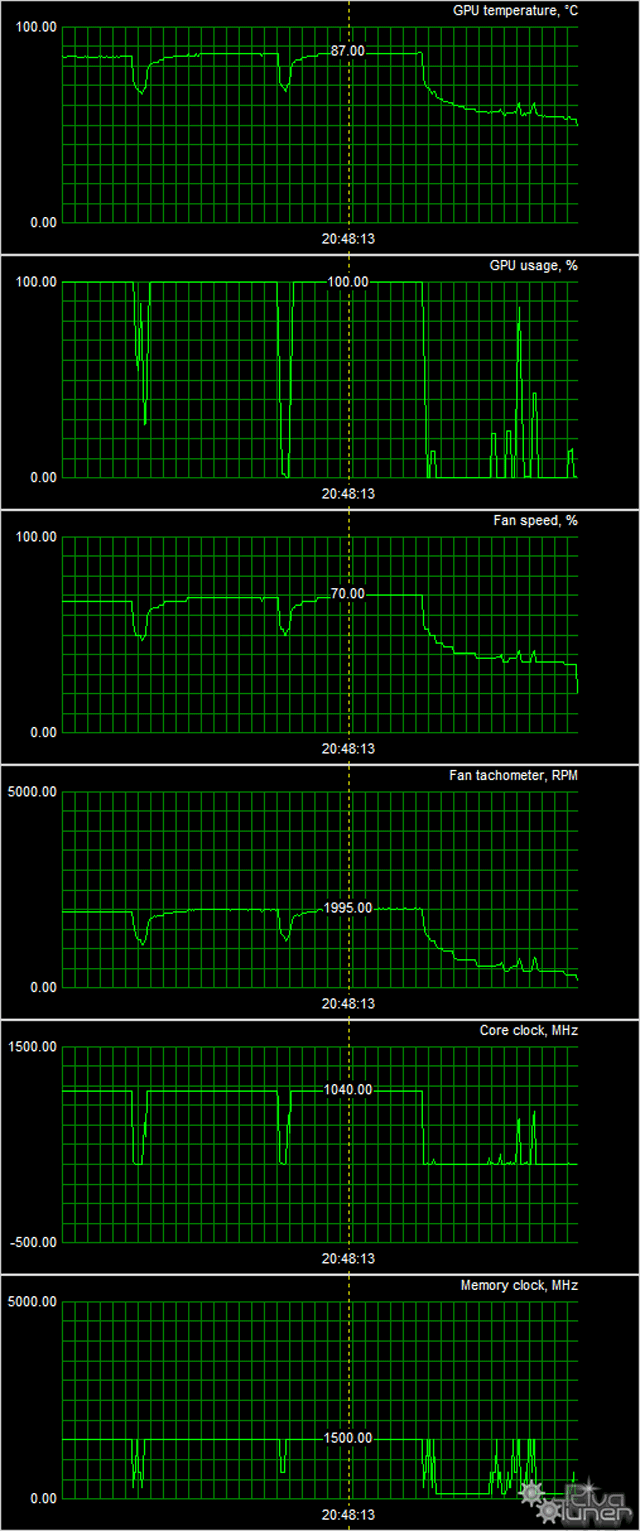

Мониторинг температурного режима с помощью MSI Afterburner (автор А. Николайчук AKA Unwinder)

Методика измерения шума

  • Помещение шумоизолировано и заглушено, снижены реверберации.
  • Системный блок, в котором исследовался шум видеокарт, не имеет вентиляторов, не является источником механического шума.
  • Фоновый уровень 20 дБА — это уровень шума в комнате и уровень шумов собственно шумомера.
  • Измерения проводились на расстоянии 50 см от видеокарты на уровне системы охлаждения.
  • Режимы измерения:
    1. Режим простоя в 2D: загружен интернет-браузер с сайтом iXBT.com, окно Microsoft Word, ряд интернет-коммуникаторов.
    2. Режим 2D с просмотром фильмов: используется SmoothVideo Project (SVP) — аппаратное декодирование со вставкой промежуточных кадров.
    3. Режим 3D с максимальной нагрузкой на ускоритель: используется тест FurMark.

В режиме простоя в 2D температура составляла 38 °C, вентиляторы не работали, шум был на уровне фонового.

При просмотре фильма с аппаратным декодированием температура медленно поднималась до 55 °C, вентиляторы включались и работали на частоте вращения около 400 оборотов в минуту, уровень шума почти не изменялся и составлял 21 дБА.

В режиме максимальной нагрузки в 3D температура достигала 87 °C, вентиляторы при этом раскручивались до 1995 оборотов в минуту, шум вырастал до 46 дБА. Это, безусловно, очень высокий уровень шума, так что ценителям тишины эта карта не подойдет.

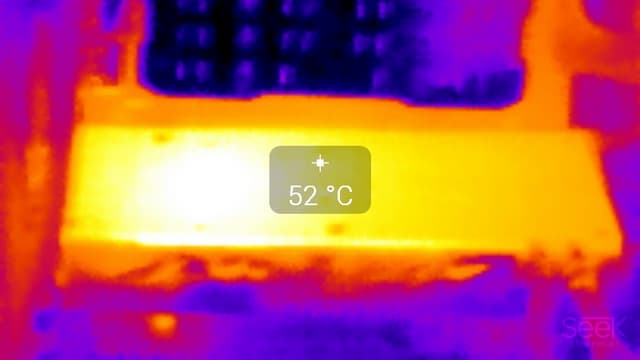

Термоснимок



Наиболее нагретая область — в районе преобразователей напряжения.

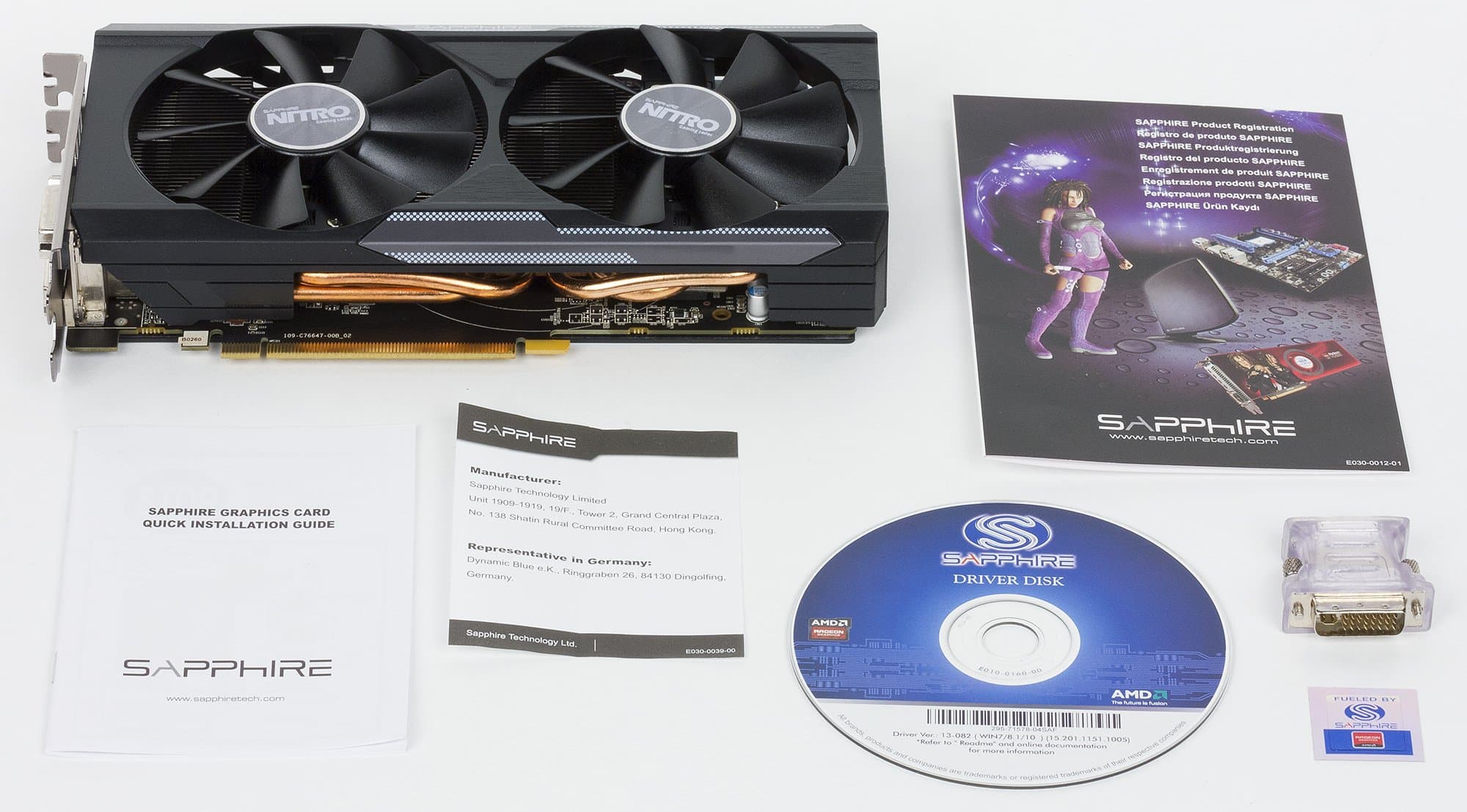

Комплектация
Базовый комплект поставки должен включать в себя руководство пользователя, диск с драйверами и утилитами. Мы видим базовый комплект плюс адаптер DVI-to-VGA и фирменную наклейку.

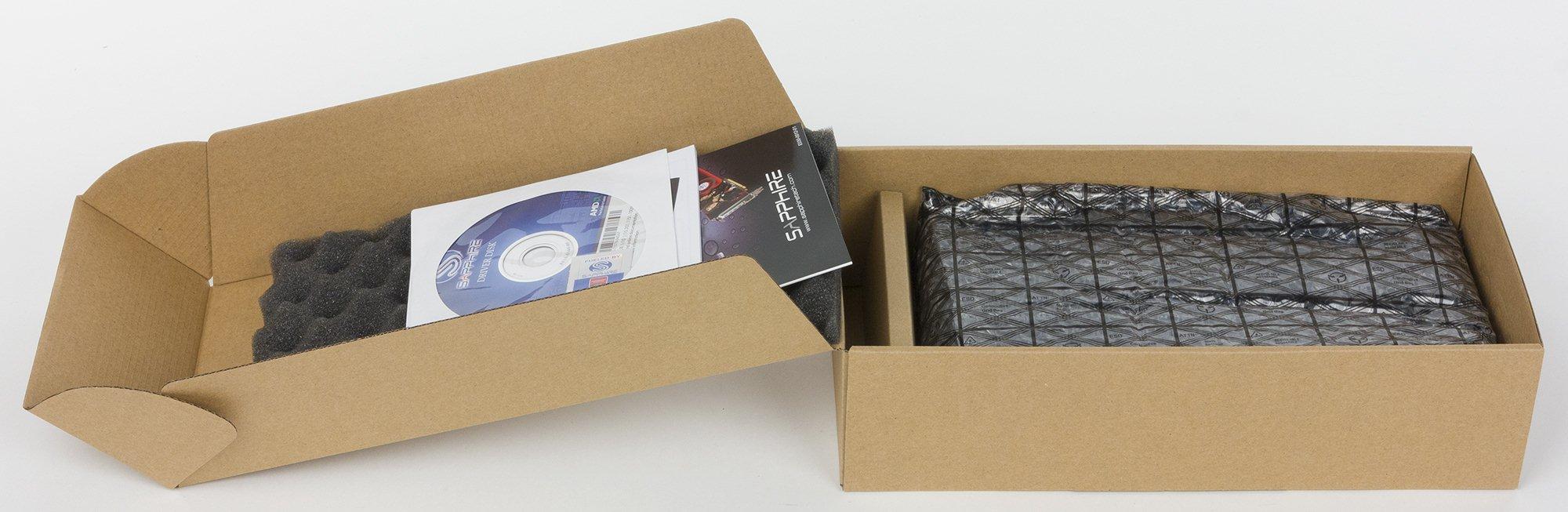

Упаковка

Установка и драйверы

Конфигурация тестового стенда

  • Компьютер на базе процессора Intel Core i7-5960X (Socket 2011):
    • процессор Intel Core i7-5960X (o/c 4 ГГц);
    • СО Intel Thermal Solution RTS2011LC;
    • системная плата ASRock Fatal1ty X99X Killer на чипсете Intel X99;
    • оперативная память 16 ГБ DDR4 G.Skill Ripjaws4 F4-2800C16Q-16GRK 2800 МГц;
    • жесткий диск Seagate Barracuda 7200.14 3 ТБ SATA2;
    • 2 SSD Corsair Neutron SSD CSSD-N120GB3-BK;
    • блок питания Thermaltake Toughpower DPS G 1050W (1050 Вт);
    • корпус Corsair Obsidian 800D Full Tower.
  • операционная система Windows 7 64-битная; DirectX 11.1;
  • монитор Samsung U28D590D (28″);
  • клавиатура Cougar 700K;
  • драйверы AMD версии Catalyst 15.11.1;
  • драйверы Nvidia версии 359.06;
  • VSync отключен.

Список инструментов тестирования

Методику тестирования и все настройки можно посмотреть здесь.

  • Fallout 4 (Bethesda Games Studios/Bethesda Softworks)

  • Watch Dogs (Ubisoft)

  • Grand Theft Auto V (Rockstar Games/Rockstar Games)

  • The Witcher 3: Wild Hunt (CD Projekt RED)

  • Middle-earth: Shadow of Mordor (Monolith Productions/Warner Bros. Interactive Entertainment)

  • Batman: Arkham Origins (Warner Bros. Interactive Entertainment)

  • 3DMark (2013) (FutureMark)

  • Metro: Last Light (4A Games/Deep Silver)

  • Battlefield 4 (EA Digital Illusions CE/EA)

  • Dragon Age: Inquisition (BioWare/EA)



Результаты тестов: сравнение производительности

Выводы

Рейтинг iXBT.com
ПояснениеДата взятия цен из розничной продажи для формирования Рейтингов полезности
Рейтинг ускорителей iXBT.com демонстрирует нам функциональность видеокарт друг относительно друга и нормирован по самому слабому ускорителю — GeForce GT 630 (то есть сочетание скорости и функций GT 630 приняты за 100%). Рейтинги ведутся по 36 ежемесячно исследуемым нами в рамках i3D-Speed акселераторам (методику рейтингования можно посмотреть здесь). Выбирается группа карт для анализа, куда входят R9 380X и его конкуренты. Для расчета рейтингов полезности использованы цены из розничной продажи на период, указанный справа. конец декабря 2015 г.
Название ускорителяРейтинг iXBT.comРейтинг полез.Цена
11GTX 970 4 ГБ, 1050—1177/70001730439394
13Sapphire Nitro R9 380X 4 ГБ, 1040/1040/60001500515291
14R9 380X 4 ГБ, 1030/1030/58001470498295
15GTX 770 2 ГБ, 1046—1075/70001400390359
16R9 280X 3 ГБ, 1050/1050/60001380529261
19GTX 960 2 ГБ, 1126—1342/70001110470236

Комментарий к Рейтингам iXBT.com


Мы уже отмечали ранее, что Radeon R9 380X логично занял место между GeForce GTX 970 (самым дорогим ускорителем в группе) и GTX 960 (который гораздо дешевле). Благодаря повышенным частотам работы ускоритель Sapphire показал чуть более высокую производительность, чем референсный R9 380X, однако все равно догнать GTX 970 он не сумел (полагаем, что это вообще нереально, ибо для этого придется повышать частоты работы R9 380X на 180-200 МГц по ядру и памяти, а такое вряд ли возможно, учитывая текущий техпроцесс и архитектурный потенциал кристалла).
Рейтинг полезности
ПояснениеДата взятия цен из розничной продажи для формирования Рейтингов полезности
Рейтинг полезности тех же карт получается, если показатели предыдущего рейтинга разделить на цены соответствующих ускорителейконец декабря 2015 г.
Название ускорителяРейтинг полез.Рейтинг iXBT.comЦена
03R9 280X 3 ГБ, 1050/1050/60005291380261
06Sapphire Nitro R9 380X 4 ГБ, 1040/1040/60005151500291
09R9 380X 4 ГБ, 1030/1030/58004981470295
13GTX 960 2 ГБ, 1126—1342/70004701110236
15GTX 970 4 ГБ, 1050—1177/70004391730394
19GTX 770 2 ГБ, 1046—1075/70003901400359

Комментарий к Рейтингам полезности


Начавшиеся продажи складских остатков R9 280X (карта уже снята с производства) привели к падению цен на такие ускорители, поэтому R9 280X временно захватил в группе лидерство. Однако R9 380X все равно выглядит очень привлекательно по соотношению цены и возможностей. Также очевидно, что «старичок» GTX 770 уже явно «не тянет» в конкурентной борьбе, имея завышенные цены, и ему пора уходить на покой.

Sapphire Nitro R9 380X with Back Plate OC (4 ГБ) представляет собой один из вариантов очень привлекательного по соотношению цены и возможностей ускорителя R9 380X. Мы уже отмечали, что Radeon R9 380X — лидер в своей группе решений в ценовом диапазоне 250—290 долларов, нацеленный на использование в разрешениях Full HD и выше, например 1440p, где он демонстрирует приемлемую производительность. Карта Sapphire на основе R9 380X может похвастаться относительно небольшими размерами (двухслотовым размещением в корпусе системного блока) и наличием почти всех современных видеовыходов. Минусом является отсутствие поддержки HDMI 2.0, которой обладают конкурирующие модели на основе GeForce GTX 9xx, но это минус всей серии Radeon. Кулер у данной видеокарты умеет останавливать вентиляторы при малой нагрузке, поэтому в 2D карта очень тихая, однако при серьезной нагрузке в 3D она, наоборот, оказывается очень шумной. Повышенные частоты работы обеспечивают не слишком заметный прирост производительности.

Oкончательное решение традиционно остается за нашими читателями (смотрите на цены ниже!).

В номинации «Оригинальный дизайн» (за январь 2016 года)
награду получила карта:
  • Sapphire Nitro R9 380X with Back Plate OC 4096 МБ 256-битной GDDR5 PCI-E


Средняя текущая цена (количество предложений) в московской рознице:
Рассматриваемые картыКонкуренты
R9 380X — $266 (на 01.06.16) R9 280X — $244 (на 01.06.16)
R9 380X — $266 (на 01.06.16) GTX 960 2GB — $182 (на 01.06.16)
R9 380X — $266 (на 01.06.16) GTX 970 — $323 (на 01.06.16)
Sapphire Nitro R9 380X 4 ГБ — Н/Д(0), T-13139557 R9 380X — $266 (на 01.06.16)
Предложения Sapphire Nitro R9 380X with Back Plate OC
L-13139557-10


Благодарим компанию Sapphire Russia
и лично Елену Зарубину
за предоставленную на тестирование видеокарту

Блок питания Thermaltake DPS G 1050W для тестового стенда предоставлены компанией Thermaltake

Корпус Corsair Obsidian 800D Full Tower для тестового стенда предоставлен компанией Corsair

Модули памяти G.Skill Ripjaws4 F4-2800C16Q-16GRK для тестового стенда предоставлены компанией G.Skill

Corsair Hydro SeriesT H100i CPU Cooler для тестового стенда предоставлен компанией Corsair

Монитор Dell UltraSharp U3011 для тестовых стендов предоставлен компанией Юлмарт

Системная плата ASRock Fatal1ty X99X Killer для тестового стенда предоставлена компанией ASRock

Жесткий диск Seagate Barracuda 7200.14 3 ТБ для тестового стенда предоставлен компанией Seagate

2 накопителя SSD Corsair Neutron SeriesT 120 ГБ для тестового стенда предоставлены компанией Corsair
