Видеоускоритель MSI GeForce GTX 1070 Gaming X 8G




Содержание

  1. Особенности устройств(а)
  2. Конфигурация тестового стенда, список инструментов тестирования
  3. Результаты тестов
  4. Выводы

Объект исследования: Серийно выпускаемый ускоритель трехмерной графики (видеокарта) MSI GeForce GTX 1070 Gaming X 8G 8 ГБ 256-битной GDDR5 PCI-E


Сведения о производителе: Компания MSI (MicroStar International, торговая марка MSI) основана в 1986 году в Китайской Республике (Тайвань). Выпускала ОЕМ-продукцию по сторонним заказам. Выпуск продуктов под своим брендом был начат только с 1994 года. Штаб-квартира в Тайбэе/Тайвань. Производство в Китае и на Тайване. 50% продукции — по заказам сторонних компаний (ОЕМ). На рынке в России с 1997 года.

Устройство(а)

MSI GeForce GTX 1070 Gaming X 8G 8 ГБ 256-битной GDDR5 PCI-E (P/N G516574029 06S)
ПараметрЗначениеНоминальное значение (референс)
GPUGeForce GTX 1070 (GP104)
ИнтерфейсPCI Express x16
Частота работы GPU (ROPs), МГц1607—19871507—1797
Частота работы памяти (физическая (эффективная)), МГц2025 (8100)2000 (8000)
Ширина шины обмена с памятью, бит256
Число вычислительных блоков в GPU15
Число операций (ALU) в блоке128
Суммарное количество блоков ALU1920
Число блоков текстурирования (BLF/TLF/ANIS)120
Число блоков растеризации (ROP)64
Размеры, мм280×120×37270×100×35
Количество слотов в системном блоке, занимаемые видеокартой22
Цвет текстолитачерныйчерный
ЭнергопотреблениеПиковое в 3D, Вт155151
В режиме 2D, Вт4042
В режиме «сна», Вт1521
Уровень шумаВ режиме 2D, дБА20,020,5
В режиме 2D (просмотр видео), дБА20,020,5
В режиме максимального 3D, дБА21,525,5
Выходные гнезда1×DVI (Dual-Link/HDMI), 1×HDMI 2.0b, 3×DisplayPort 1.2/1.3/1.41×DVI (Dual-Link/HDMI), 1×HDMI 2.0b, 3×DisplayPort 1.2/1.3/1.4
Поддержка многопроцессорной работыSLI
Максимальное количество приемников/мониторов для одновременного вывода изображения44
Дополнительное питание: количество 8-контактных разъемов11
Дополнительное питание: количество 6-контактных разъемов1Нет
Максимальное разрешение 2DDisplay Port4096×2160
HDMI4096×2160
Dual-Link DVI2560×1600
Single-Link DVI1920×1200
Максимальное разрешение 3DDisplay Port4096×2160
HDMI4096×2160
Dual-Link DVI2560×1600
Single-Link DVI1920×1200

Комплектация локальной памятью
Карта имеет 8 ГБ памяти GDDR5 SDRAM, размещенной в 8 микросхемах по 8 Гбит на лицевой сторонe PCB.

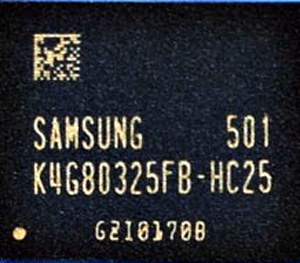

Микросхемы памяти Samsung (GDDR5). Микросхемы рассчитаны на номинальную частоту работы в 2000 (8000) МГц.

Сравнение с эталонным дизайном (reference)

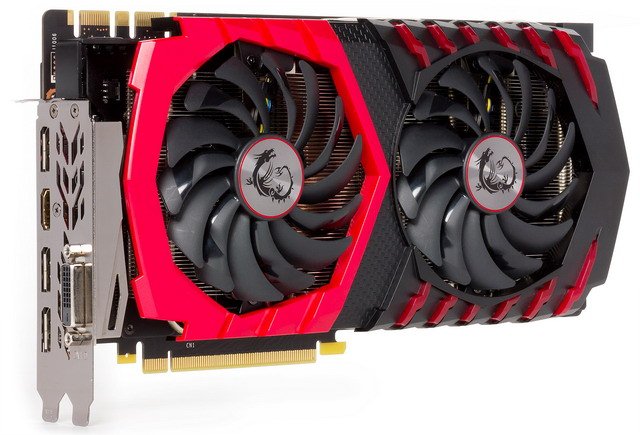

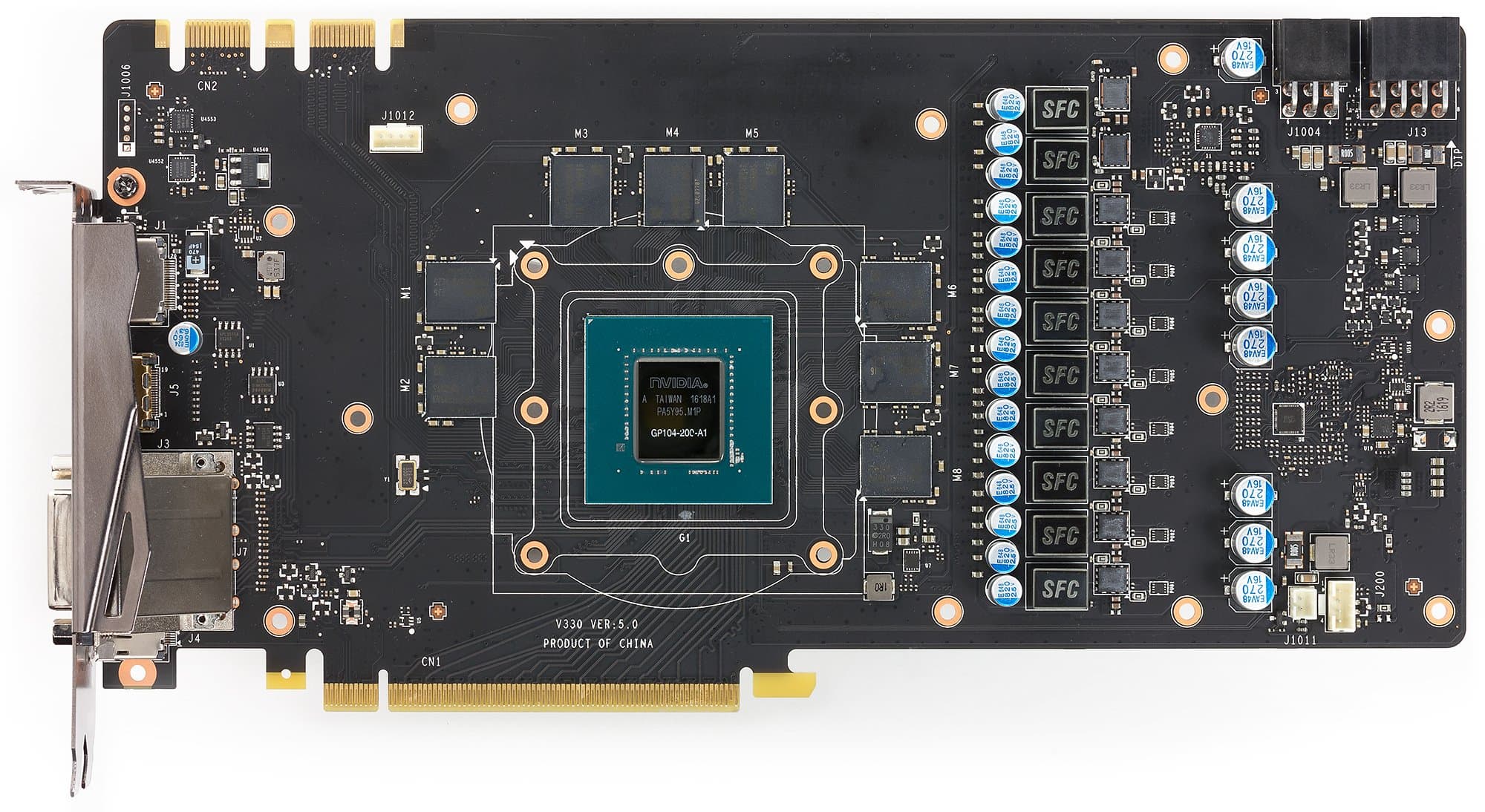

Вид спереди
MSI GeForce GTX 1070 Gaming X 8G 8 ГБ 256-битной GDDR5 PCI-E Reference Nvidia GeForce GTX 1070

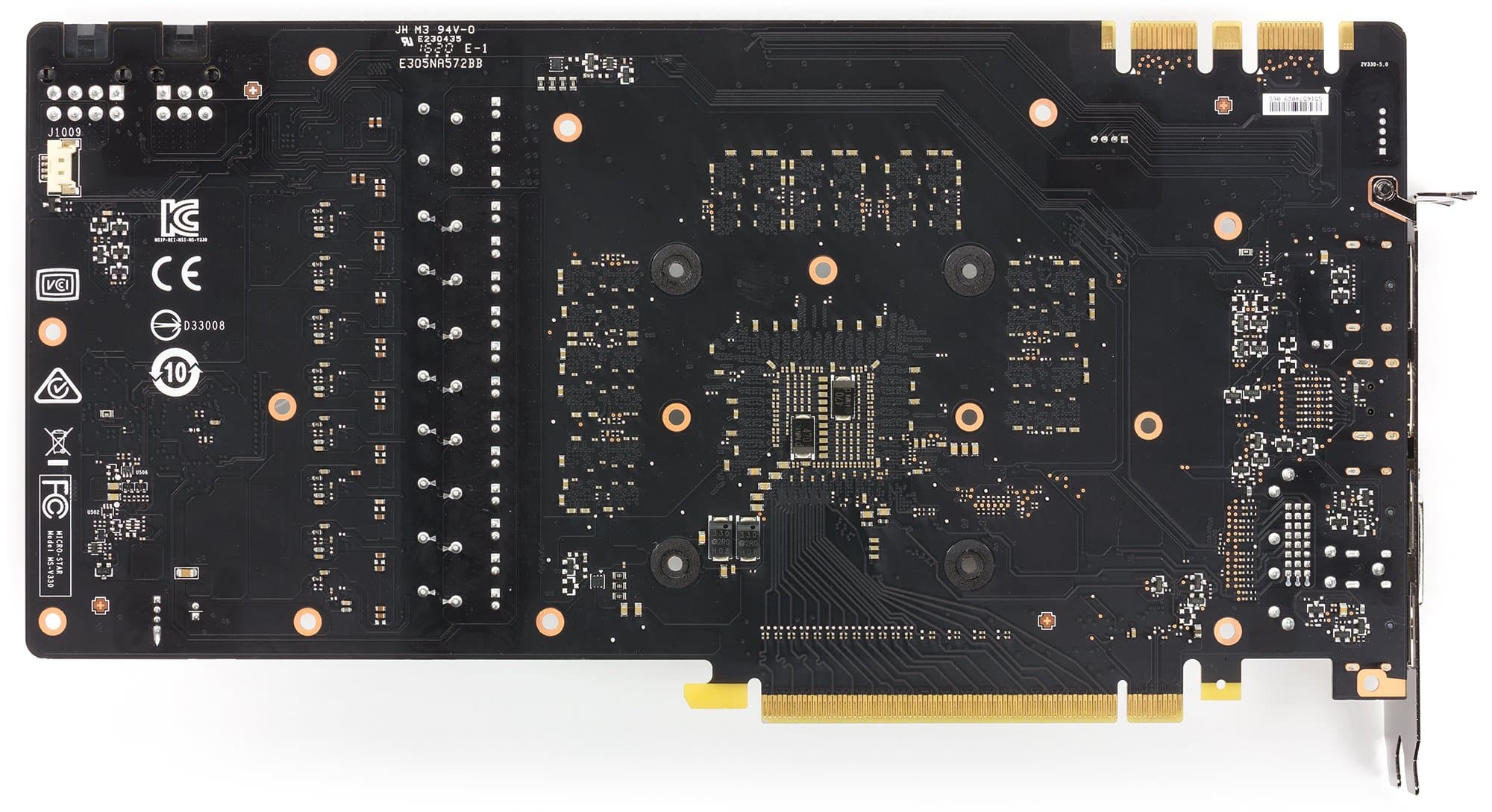

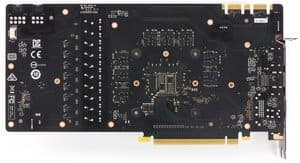

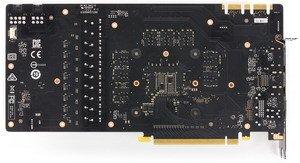

Вид сзади
MSI GeForce GTX 1070 Gaming X 8G 8 ГБ 256-битной GDDR5 PCI-E Reference Nvidia GeForce GTX 1070

Традиционно продукты компании MSI полностью спроектированы своими инженерами. Это относится и к данному ускорителю. Сходство с референс-картой есть только в расположении микросхем памяти (что логично) и в наборе видеовыходов.

Кардинально переработан блок питания. Схема имеет 10 фаз и управляется цифровым контроллером SHE ASP0907 (Super Hybrid Engine). Элементы традиционно относятся к категории Military Class 4 (включая дроссели Super Ferrite Chokes (SFC) и конденсаторы Hi-C CAP и Solip CAP), поэтому имеется гарантия отсутствия свиста катушек при работе карты (а это весьма давняя и больная проблема многих не только видеокарт, но и материнских плат).

Плата получила дополнительный 6-контактный разъем питания, что дает возможность увеличить разгонный потенциал, подняв планку энергопотребления. Схема питания обеспечивает очень гибкое регулирование напряжений на ядре и памяти с ювелирной точностью с помощью фирменной утилиты MSI Gaming App, которая поставляется с картой на диске, а также ее можно скачать с сайта производителя.

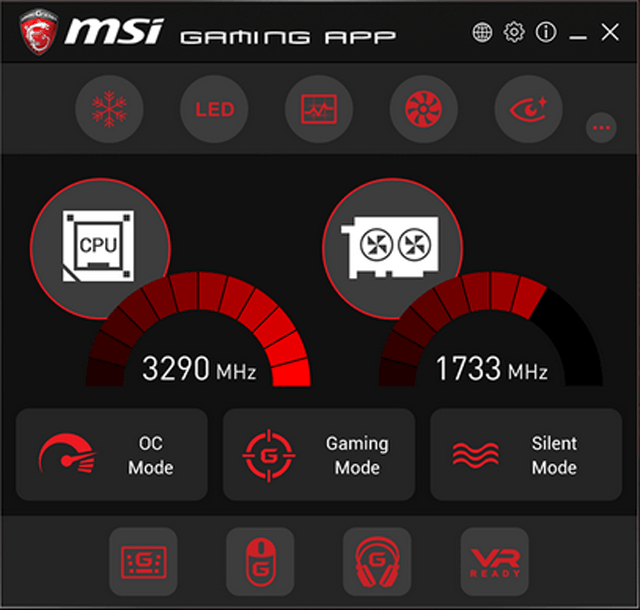

Программа позволяет выбрать режим работы ускорителя в 3D: самый быстрый, обычный и тихий. Различия лишь в частотах работы. Надо сказать, что в данном случае эти режимы, скорее всего, просто достались карте по наследству от предыдущего поколения, потому что, например, для данной карты «тихий режим» вообще не нужен: СО практически бесшумна даже в самом быстром (ОС) режиме. Утилита также позволяет выставить режим подсветки кулера, управлять кулером вручную, а также автоматически определять и активировать режим работы VR (при подключении очков VR к видеокарте).


Более того, имеется и аналогичная утилита под Android/iOS. Да, мобильные технологии добрались и сюда. Теперь видеокартой на своем ПК вы можете управлять дистанционно: приложение подключается к ПК по сети (смартфон должен быть в той же Wi-Fi-сети, что и ПК), и вы можете выставлять частоты работы карты, не прерывая игрового процесса (без запуска аналогичной утилиты на ПК). Скачать это приложение можно в Google Market Play/Apple Store.

Также стоит обратить внимание на прилично повышенные частоты работы ускорителя относительно стандартных параметров референс-карты (на 10,5% выше по ядру), что может обеспечить прирост производительности примерно от 8% до 10% в зависимости от разрешения и режима работы.

Система охлаждения

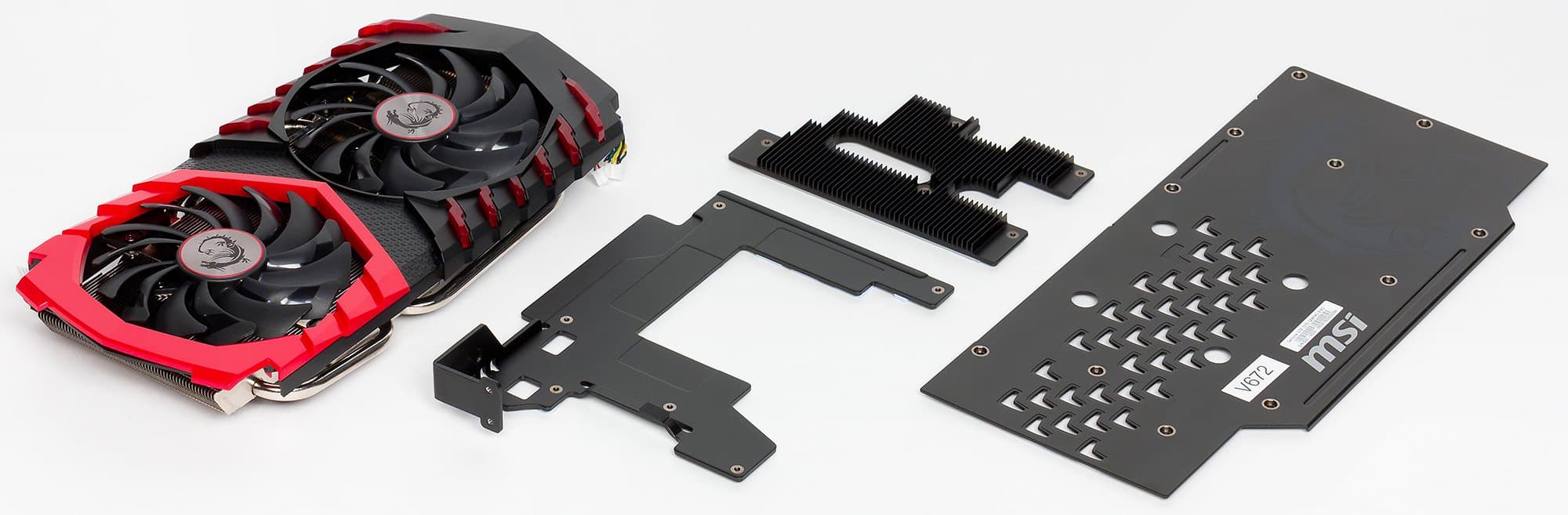

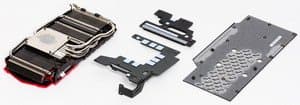

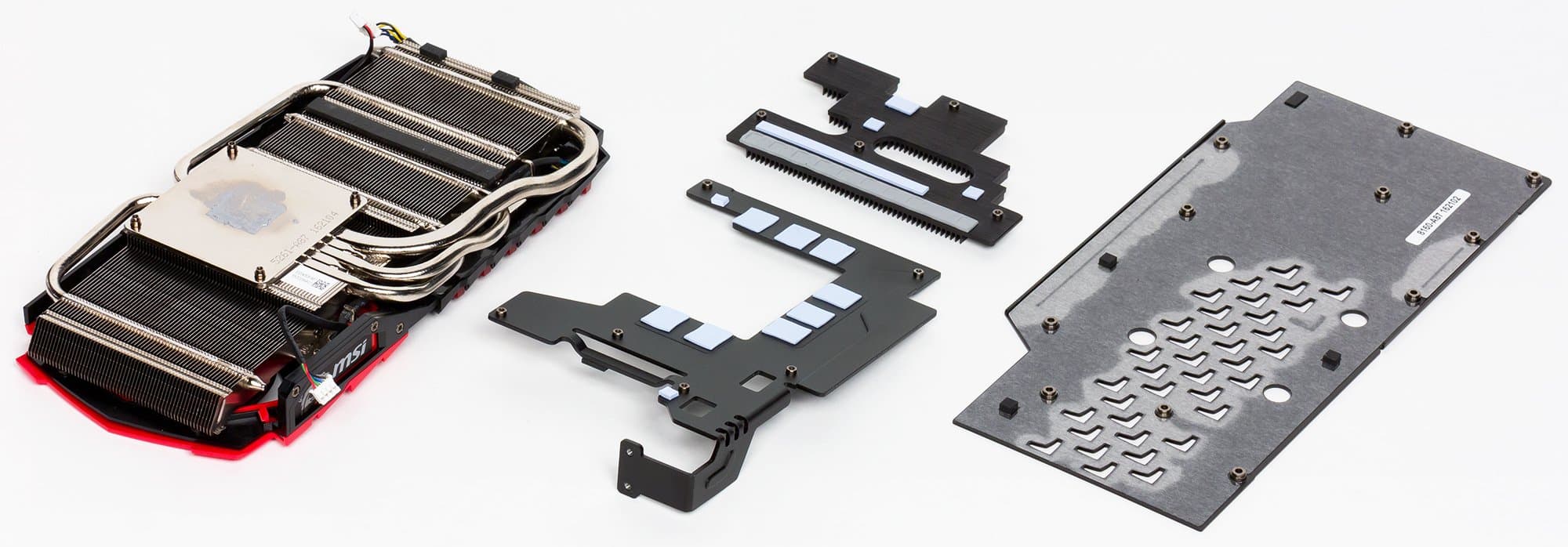

Перед нами кулер TwinFrozr VI, который является логичным продолжением серии TwinFrozr. Главной его частью является массивный пластинчатый никелированный радиатор. Тепловые трубки, впрессованные в основание, обеспечивают равномерное распределение тепла по ребрам радиатора.

Поверх радиатора установлен кожух с двумя вентиляторами Torx 2.0, работающими на одинаковой частоте вращения. Лопасти имеют особый профиль, и производитель декларирует сильно пониженный уровень шума при аналогичном потоке воздуха (при сравнении с обычными лопастями). Следует также напомнить, что серия TwinFrozr останавливает вентиляторы в случае простоя или малой нагрузки (если температура GPU не выше 60 градусов). Поэтому не стоит пугаться, если при запуске ПК вентиляторы на ускорителе не вращаются.

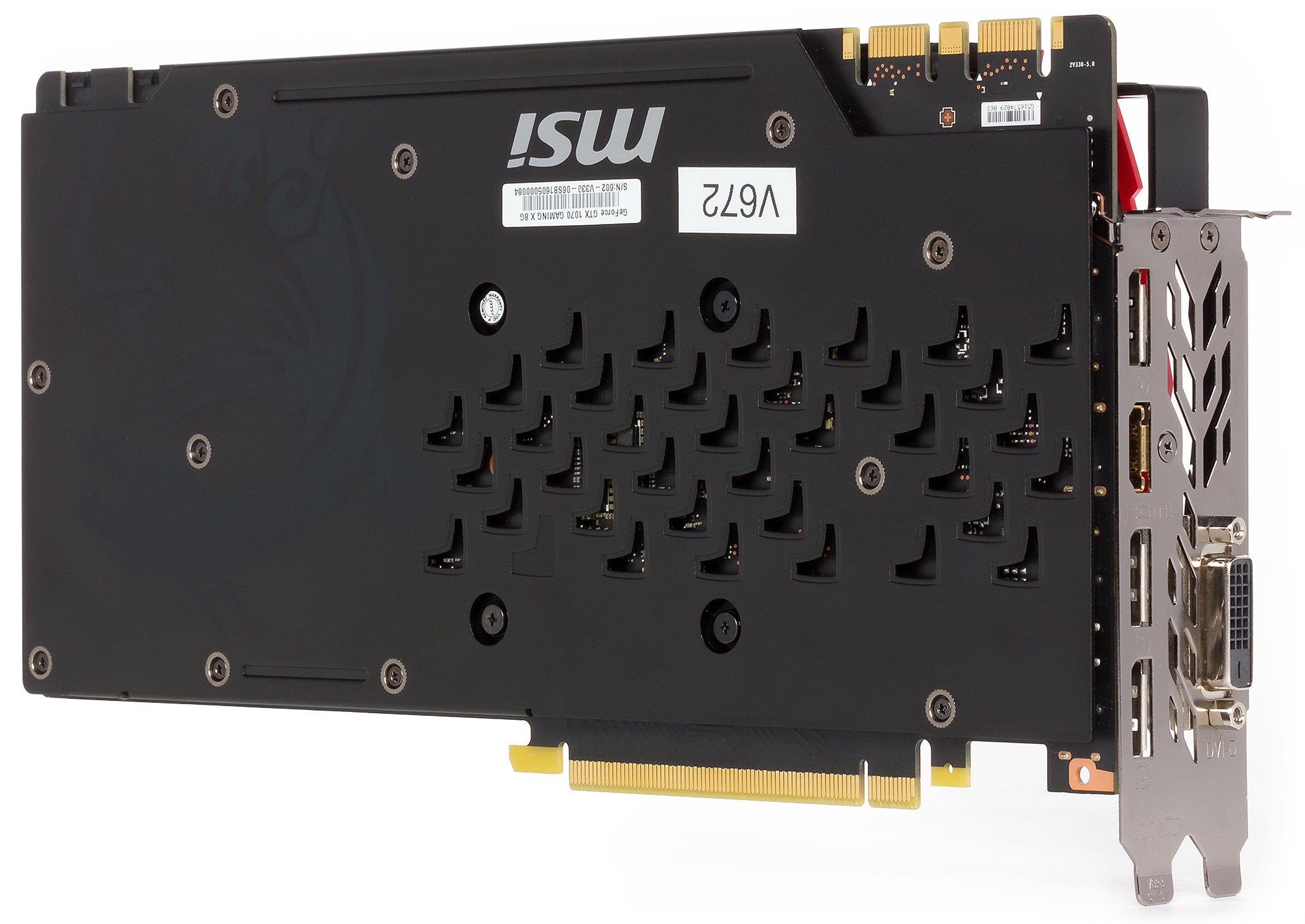

Микросхемы памяти и силовые транзисторы охлаждаются особыми жесткими пластинами с микроребрами. На обороте видеокарты установлена толстая пластина, которая обеспечивает жесткость относительно массивной видеокарты (предотвращая изгиб печатной платы).

СО оснащена подсветкой, цветом которой можно управлять с помощью вышеупомянутой утилиты MSI Gaming App.

После 6-часового прогона под нагрузкой максимальная температура ядра не превысила 64 градусов, что является просто великолепным результатом для видеокарты такого уровня.

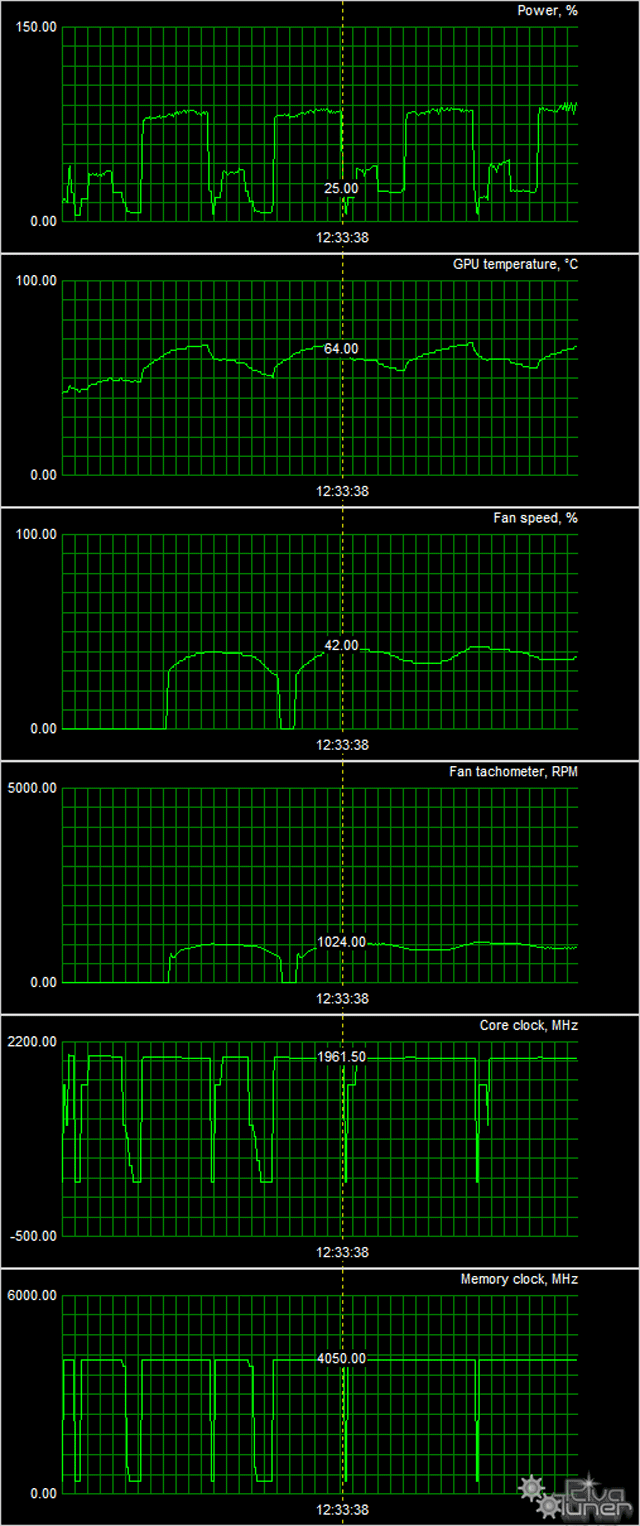

Мониторинг температурного режима с помощью MSI Afterburner (автор А. Николайчук AKA Unwinder)

Методика измерения шума

  • Помещение шумоизолировано и заглушено, снижены реверберации.
  • Системный блок, в котором исследовался шум видеокарт, не имеет вентиляторов, не является источником механического шума.
  • Фоновый уровень 20 дБА — это уровень шума в комнате и уровень шумов собственно шумомера.
  • Измерения проводились на расстоянии 50 см от видеокарты на уровне системы охлаждения.
  • Режимы измерения:
    1. Режим простоя в 2D: загружен интернет-браузер с сайтом iXBT.com, окно Microsoft Word, ряд интернет-коммуникаторов.
    2. Режим 2D с просмотром фильмов: используется SmoothVideo Project (SVP) — аппаратное декодирование со вставкой промежуточных кадров.
    3. Режим 3D с максимальной нагрузкой на ускоритель: используется тест FurMark.

В режиме простоя в 2D температура составляла 51 °C, вентиляторы не работали. Шум был равен фоновому — 20,0 дБА.

При просмотре фильма с аппаратным декодированием температура медленно поднималась до 60 °C, после чего вентиляторы включались и работали на частоте 700 оборотов в минуту. Уровень шума не изменялся (20,0 дБА).

В режиме максимальной нагрузки в 3D температура достигала 64 °C. Вентиляторы при этом раскручивались до 1024 оборотов в минуту, а шум вырастал лишь до 21,5 дБА, поэтому данную СО можно считать практически бесшумной.

Термоснимок



На тыльной стороне платы — пластина, мешающая локализовать максимально нагретую область.

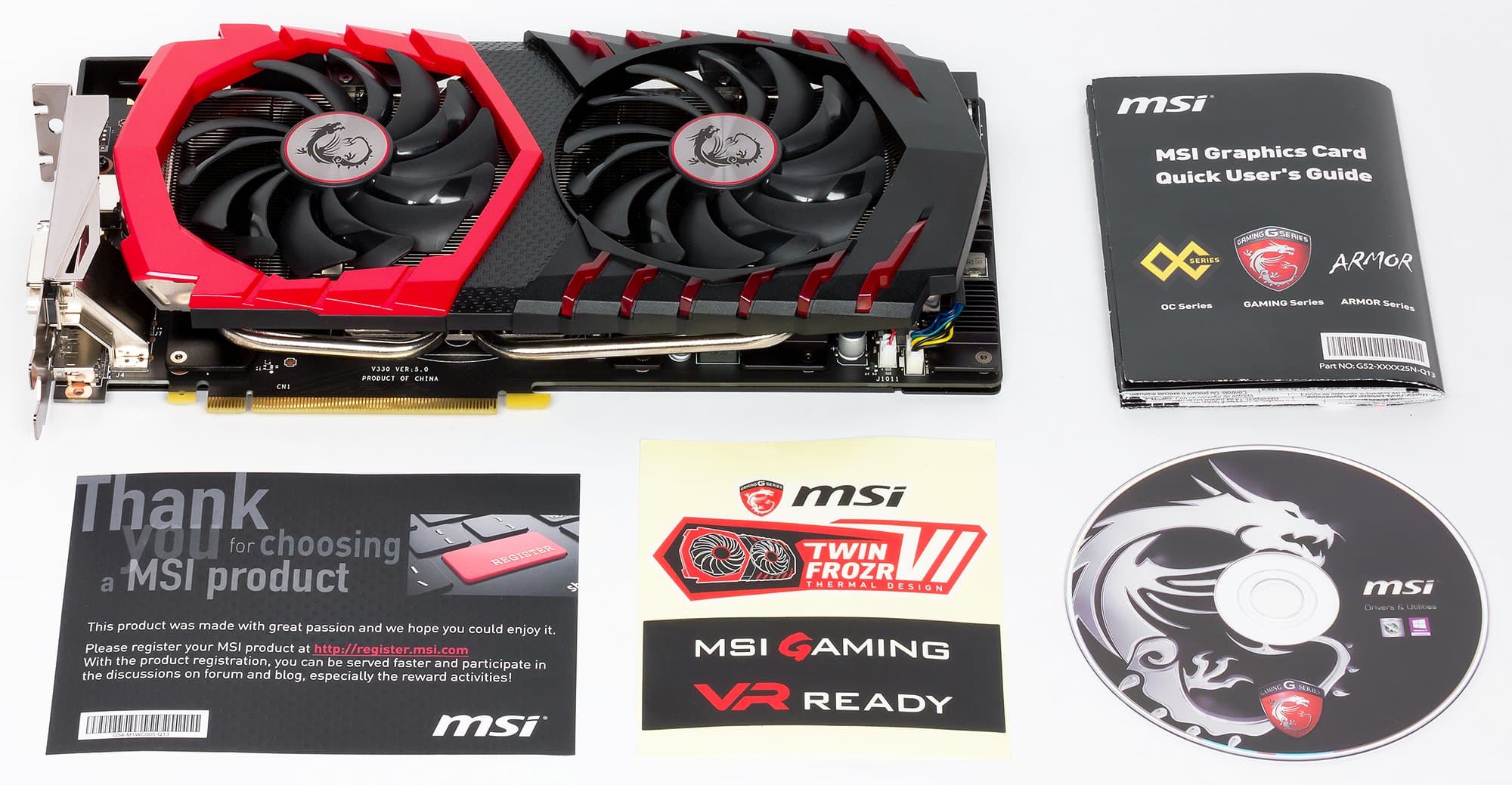

Комплектация
Базовый комплект поставки должен включать в себя руководство пользователя, диск с драйверами и утилитами. Мы видим базовый комплект плюс бонус в виде годовой премиум-лицензии на XSplit Gamecaster (позволяет транслировать ваш геймплей, самые шикарные игровые моменты, дополнять игровой процесс изображением игрока через вебкамеру и др.)

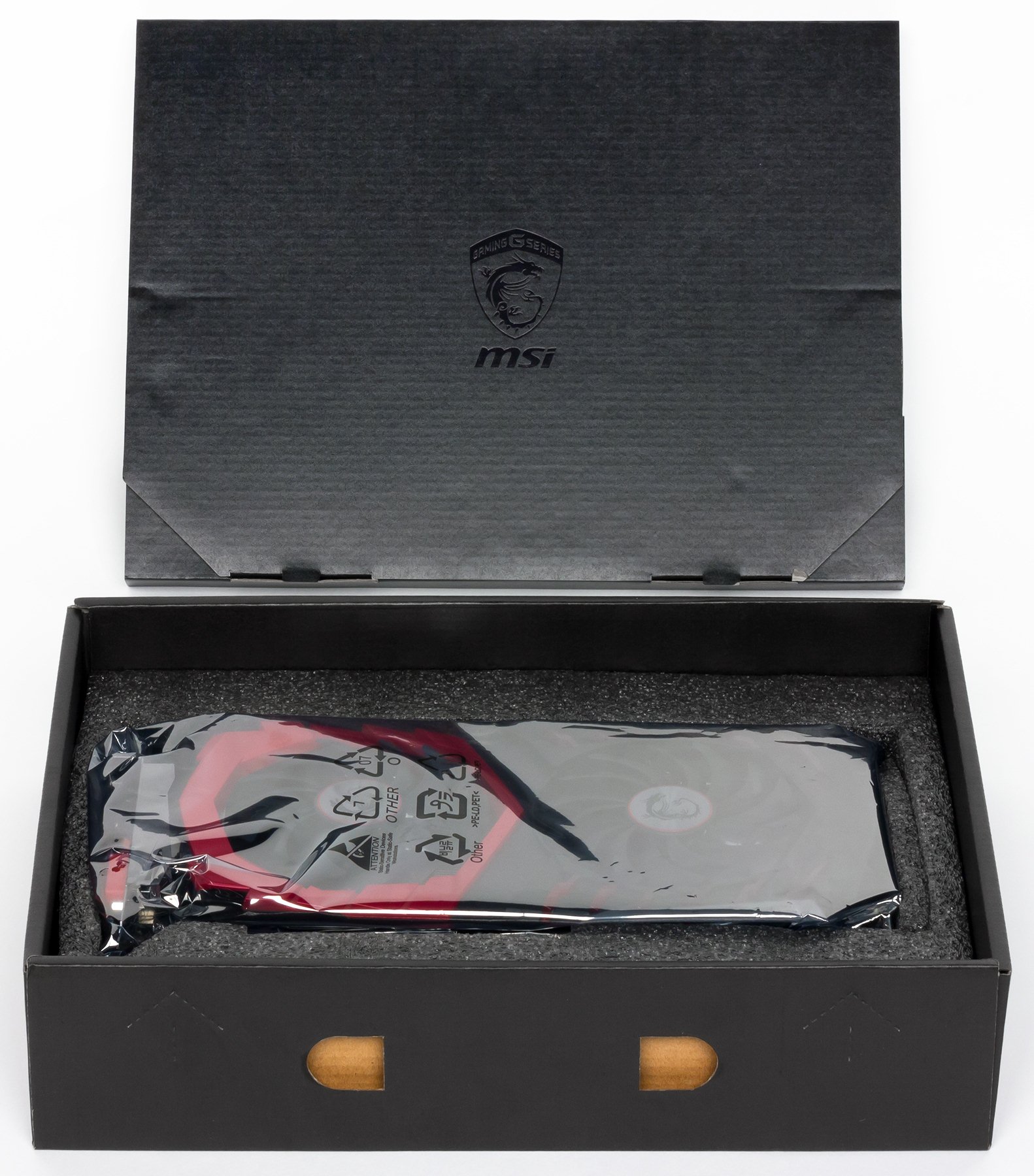

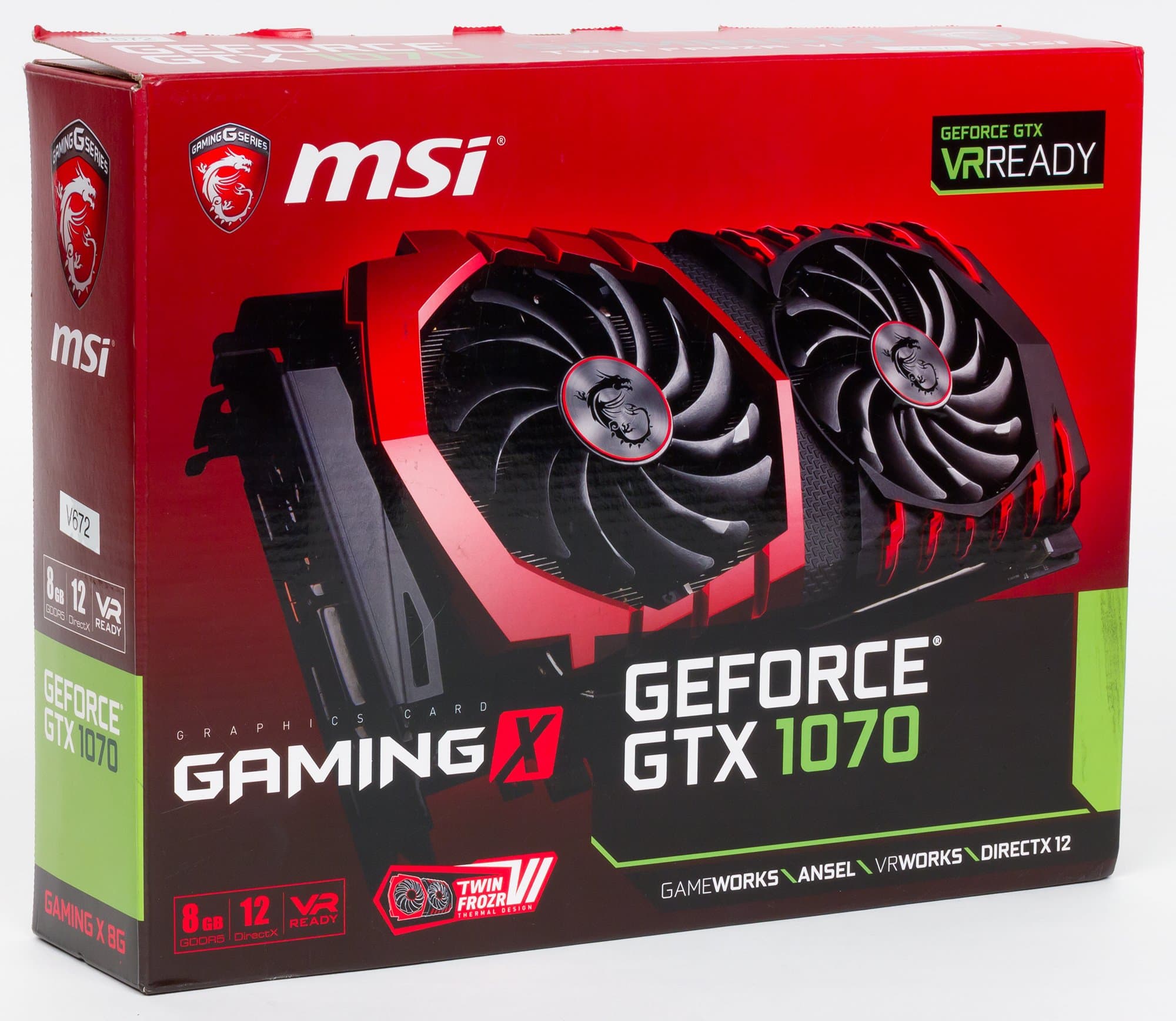

Упаковка

Установка и драйверы

Конфигурация тестового стенда

  • Компьютер на базе процессора Intel Core i7-5960X (Socket 2011):
    • процессор Intel Core i7-5960X (o/c 4 ГГц);
    • СО Intel Thermal Solution RTS2011LC;
    • системная плата ASRock Fatal1ty X99X Killer на чипсете Intel X99;
    • оперативная память 16 ГБ DDR4 G.Skill Ripjaws4 F4-2800C16Q-16GRK 2800 МГц;
    • жесткий диск Seagate Barracuda 7200.14 3 ТБ SATA2;
    • 2 SSD Corsair Neutron SSD CSSD-N120GB3-BK;
    • блок питания Thermaltake Toughpower DPS G 1050W (1050 Вт);
    • корпус Corsair Obsidian 800D Full Tower.
  • операционная система Windows 10 Pro 64-битная; DirectX 12;
  • монитор Samsung U28D590D (28″);
  • драйверы AMD версии Crimson Edition 16.6.1;
  • драйверы Nvidia версии 368.39;
  • VSync отключен.

Список инструментов тестирования

Методику тестирования и все настройки можно посмотреть здесь.

  • Fallout 4 (Bethesda Games Studios/Bethesda Softworks)

  • Watch Dogs (Ubisoft)

  • Grand Theft Auto V (Rockstar Games/Rockstar Games)

  • The Witcher 3: Wild Hunt (CD Projekt RED)

  • Middle-earth: Shadow of Mordor (Monolith Productions/Warner Bros. Interactive Entertainment)

  • Batman: Arkham Origins (Warner Bros. Interactive Entertainment)

  • Tom Clancy’s Rainbow Six: Siege (Ubisoft/Ubisoft)

  • Far Cry Primal (Ubisoft/Ubisoft)

  • Hitman (2016) (IO Interactive/Square Enix)

  • Dragon Age: Inquisition (BioWare/EA)



Результаты тестов: сравнение производительности

Выводы

Рейтинг iXBT.com
Пояснение Дата взятия цен из розничной продажи для формирования Рейтингов полезности
Рейтинг ускорителей iXBT.com демонстрирует нам функциональность видеокарт друг относительно друга и нормирован по самому слабому ускорителю — GeForce GT 730 (то есть сочетание скорости и функций GT 630 приняты за 100%). Рейтинги ведутся по 30 ежемесячно исследуемым нами в рамках i3D-Speed акселераторам (методику рейтингования можно посмотреть здесь). Выбирается группа карт для анализа, куда входят GTX 1070 и его конкуренты. Для расчета рейтингов полезности использованы цены из розничной продажи на период, указанный справа. начало августа 2016 г.
Название ускорителя Рейтинг iXBT.com Рейтинг полез. Цена
03 MSI GTX 1070 Gaming 8 ГБ, 1607—1987/8100 2740 466 588
05 GTX 1070 8 ГБ, 1507—1685/8000 2510 456 550
06 GTX 980 Ti 6 ГБ, 1000—1075/7000 2460 403 611
07 R9 Fury X 4 ГБ, 1050/1050/1000 2440 346 706
08 R9 Fury 4 ГБ, 1000/1000/1000 2290 419 546

Комментарий к Рейтингам iXBT.com


Повышенные частоты работы карты MSI обеспечили ей весьма приличный прирост скорости: в среднем около 8%. (Почему не все 10% прироста в соответствии с частотой ядра? На то есть много причин: частота работы памяти практически не повышена, имеются особенности работы драйвера Nvidia, который следит за соблюдением планки энергопотребления, постоянно меняя частоты работы, и иные причины.) Тем не менее, рассмотренный ускоритель близок по производительности к GTX 1080. Конкуренты — позади.
Рейтинг полезности
Пояснение Дата взятия цен из розничной продажи для формирования Рейтингов полезности
Рейтинг полезности тех же карт получается, если показатели предыдущего рейтинга разделить на цены соответствующих ускорителей начало августа 2016 г.
Название ускорителя Рейтинг полез. Рейтинг iXBT.com Цена
15 MSI GTX 1070 Gaming 8 ГБ, 1607—1987/8100 466 2740 588
18 GTX 1070 8 ГБ, 1507—1685/8000 456 2510 550
22 R9 Fury 4 ГБ, 1000/1000/1000 419 2290 546
24 GTX 980 Ti 6 ГБ, 1000—1075/7000 403 2460 611
28 R9 Fury X 4 ГБ, 1050/1050/1000 346 2440 706

Комментарий к Рейтингам полезности


Исходя из цен, которые были зафиксированы на момент написания материала, ускоритель MSI занял первое место в группе. Да и в целом GTX 1070 лидирует в данной выборке топовых ускорителей в ценовом диапазоне от 500 до 700 долларов.

MSI GeForce GTX 1070 Gaming X 8G (8 ГБ) — прекрасный вариант 3D-акселератора, входящего в семейство топовых ускорителей. Эта карта демонстрирует производительность в среднем на 8% выше, чем референсная. Ускоритель имеет очень тихую, почти бесшумную систему охлаждения, нагрев его даже под сильной нагрузкой невелик. Имеется возможность гибкого регулирования частот и режимов работы, причем даже удаленно (через смартфон), так что карта отлично подойдет оверклокерам средней руки, довольствующимся повышением частот при штатной СО. Наш эксперимент с разгоном вручную показал: без повышения напряжения память почти не разгоняется, а разгон ядра при условии стабильной работы видеокарты возможен до 2150 МГц, при этом можно выжать дополнительно еще 3% прироста производительности. Полагаем, что такие изыскания интересны лишь очень малому проценту пользователей, поэтому детального исследования экстремальных вариантов разгона мы не проводили. В конце концов, эта видеокарта не входит в серию для оверклокеров (у MSI это серия Lighting). Наконец, любителям моддинга корпусов данный продукт предлагает очень приятную подсветку на корпусе своего кулера. Ускоритель полностью готов для работы совместно с устройствами VR.

Oкончательное решение традиционно остается за нашими читателями (смотрите на цены ниже!).

В номинации «Оригинальный дизайн» (за август 2016 года)

награду получила карта:
  • MSI GeForce GTX 1070 Gaming X 8G 8 ГБ 256-битной GDDR5 PCI-E


Средняя текущая цена (количество предложений) в московской рознице:
Рассматриваемые карты Конкуренты
GTX 1070 — 31 500  (на 01.12.16) GTX 980 Ti — 39 500  (на 01.12.16)
GTX 1070 — 31 500  (на 01.12.16) GTX 980 — 26 200  (на 01.12.16)
GTX 1070 — 31 500  (на 01.12.16) R9 Fury — 27 500  (на 01.12.16)
MSI GeForce GTX 1070 Gaming X 8G — T-13910998 GTX 1070 — 31 500  (на 01.12.16)
