Radeon HD 7970 в исполнении Asus

Asus Matrix HD7970 Platinum 3072 МБ 384-битной GDDR5 PCI-E

Содержание

  1. Введение
  2. Особенности видеокарт
  3. Конфигурации стенда, список тестовых инструментов
  4. Результаты тестов
  5. Выводы


Стоит еще раз напомнить, что ПК (персональный компьютер) в силу своей открытой архитектуры позволяет совершенствовать и обновлять системный блок по частям, меняя комплектуюшие на более современные и с более высокой производительностью (если это не моноблок, конечно, где все интегрировано). Поэтому перед тем, как принять решение о том, нужно ли менять именно видеокарту или какую-то иную составляющую системного блока, советуем прочитать наше «Руководство покупателя игровой видеокарты».

А если вы решили, что вам следует обновить видеокарту, то надо обладать минимумом знаний по работе 3D-ускорителя, чтобы правильно выбрать, а потом и настроить новый акселератор. Поэтому неопытным читателям, всем тем, кто не понимает, что такое ядро, потоковые процессоры, блоки текстурирования и прочее, мы советуем ознакомиться с нашими краткими справочниками по семействам современных видеокарт и процессоров, на основе которых они выпускаются.

Справочник по AMD Radeon HD 7xxx
Справочник по Nvidia Geforce GTX 6xx

Сегодня мы представим серийно выпускаемый ускоритель на базе Radeon HD 7970 из серии Matrix компании AsusTeK (выпускающей свою продукцию под маркой Asus). Наверно ни для кого не секрет, что эта компания всегда отличалась желанием и способностью выпускать нестандартные и оригинальные решения в области комплектующих для ПК. Вот и этот ускоритель не стал исключением и представляет собой уникальную и очень интересную разработку. Разумеется, продукт предназначен в первую очередь для оверклокеров и энтузиастов.

Платы

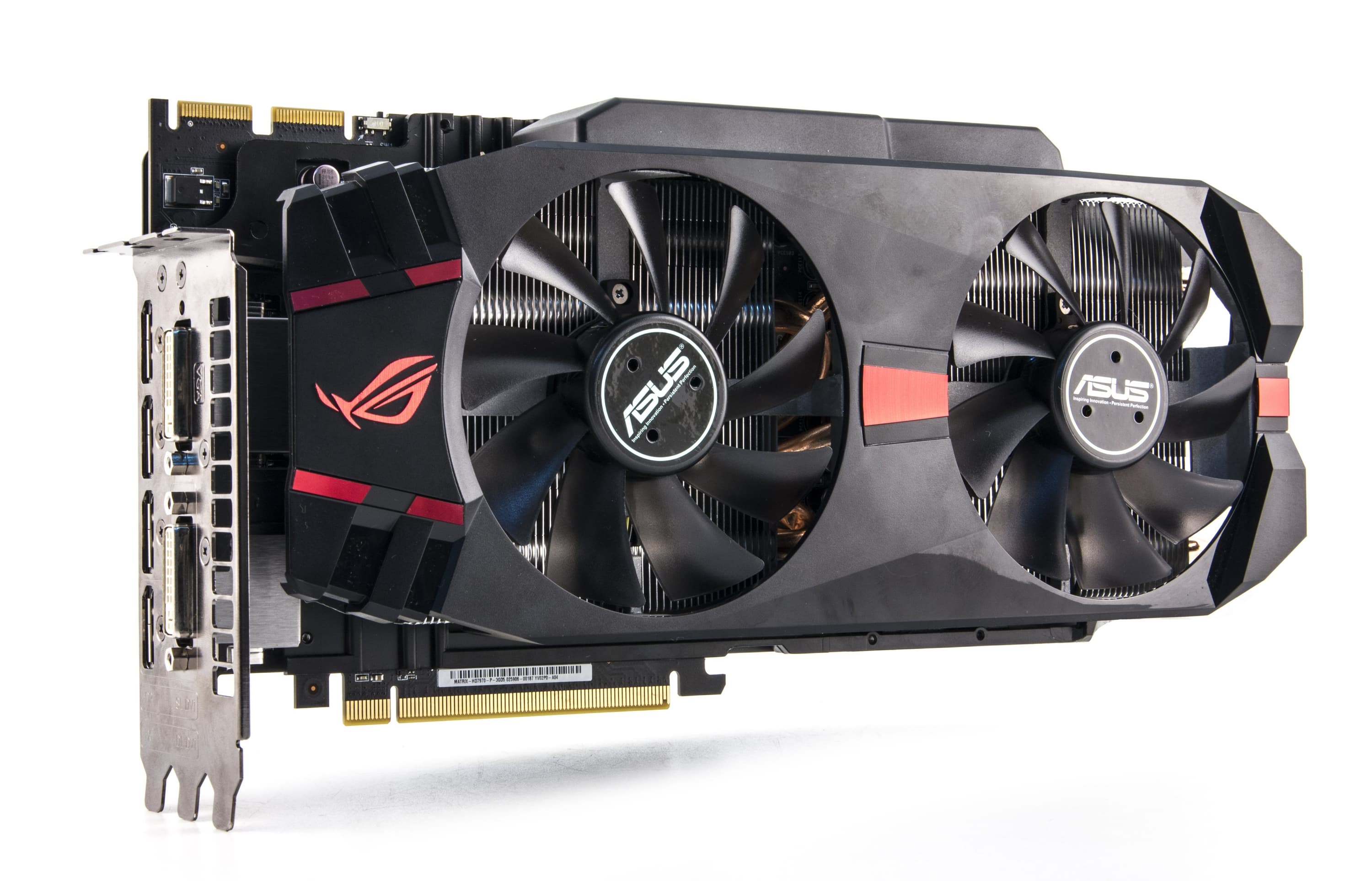

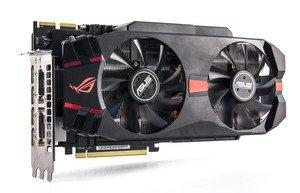

Asus Matrix HD7970 Platinum 3072 МБ 384-битной GDDR5 PCI-E
  • GPU: Radeon HD 7970 GHz (Tahiti)
  • Интерфейс: PCI Express x16
  • Частота работы GPU (ROPs): 1100 МГц (номинал — 1050 МГц)
  • Частота работы памяти (физическая (эффективная)): 1650 (6600) МГц (номинал — 1500 (6000) МГц)
  • Ширина шины обмена с памятью: 384 бит
  • Число вычислительных блоков в GPU/частота работы блоков: 32/1100 МГц (номинал — 32/1050 МГц)
  • Число операций (ALU) в блоке: 64
  • Суммарное число операций (ALU): 2048
  • Число блоков текстурирования: 128 (BLF/TLF/ANIS)
  • Число блоков растеризации (ROP): 32
  • Размеры: 290×125×60 мм (видеокарта занимает 3 слота в системном блоке)
  • Цвет текстолита: черный
  • Энергопотребление (пиковое в 3D/в режиме 2D/в режиме «сна»): 240/73/3 Вт
  • Выходные гнезда: 1×DVI (Dual-Link/HDMI), 1×DVI (Single-Link/VGA), 4×DisplayPort 1.2
  • Поддержка многопроцессорной работы: CrossFire X (Hardware)

Asus Matrix HD7970 Platinum 3072 МБ 384-битной GDDR5 PCI-E

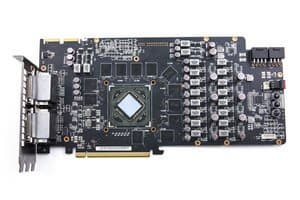

Карта имеет 3072 МБ памяти GDDR5 SDRAM, размещенной в 12 микросхемах на лицевой сторонe PCB.

Микросхемы памяти Hynix (GDDR5). Микросхемы рассчитаны на максимальную частоту работы в 1400 (5600) МГц.

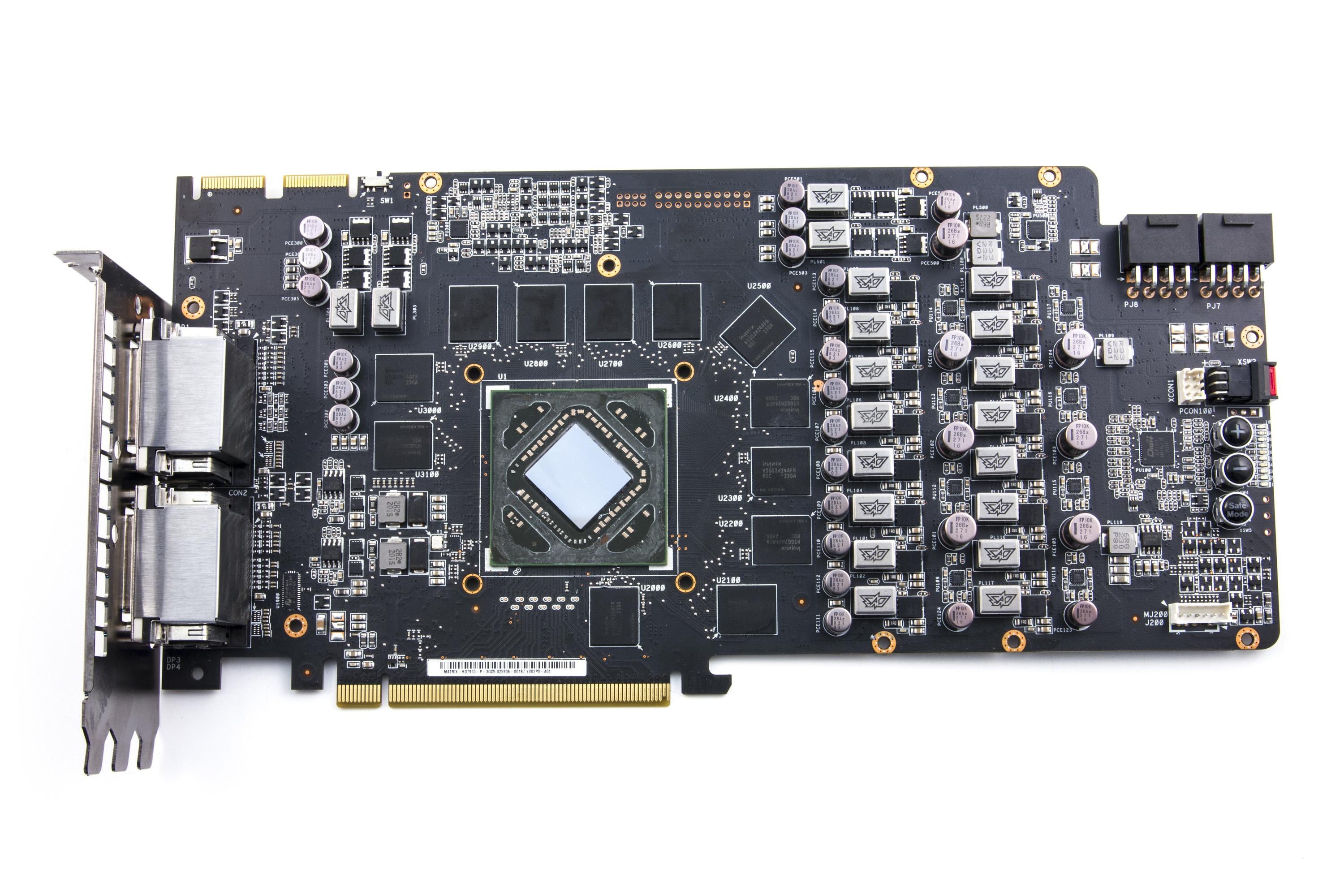

Сравнение с эталонным дизайном, вид спереди
Asus Matrix HD7970 Platinum 3072 МБ 384-битной GDDR5 PCI-E Reference card AMD Radeon HD 7970

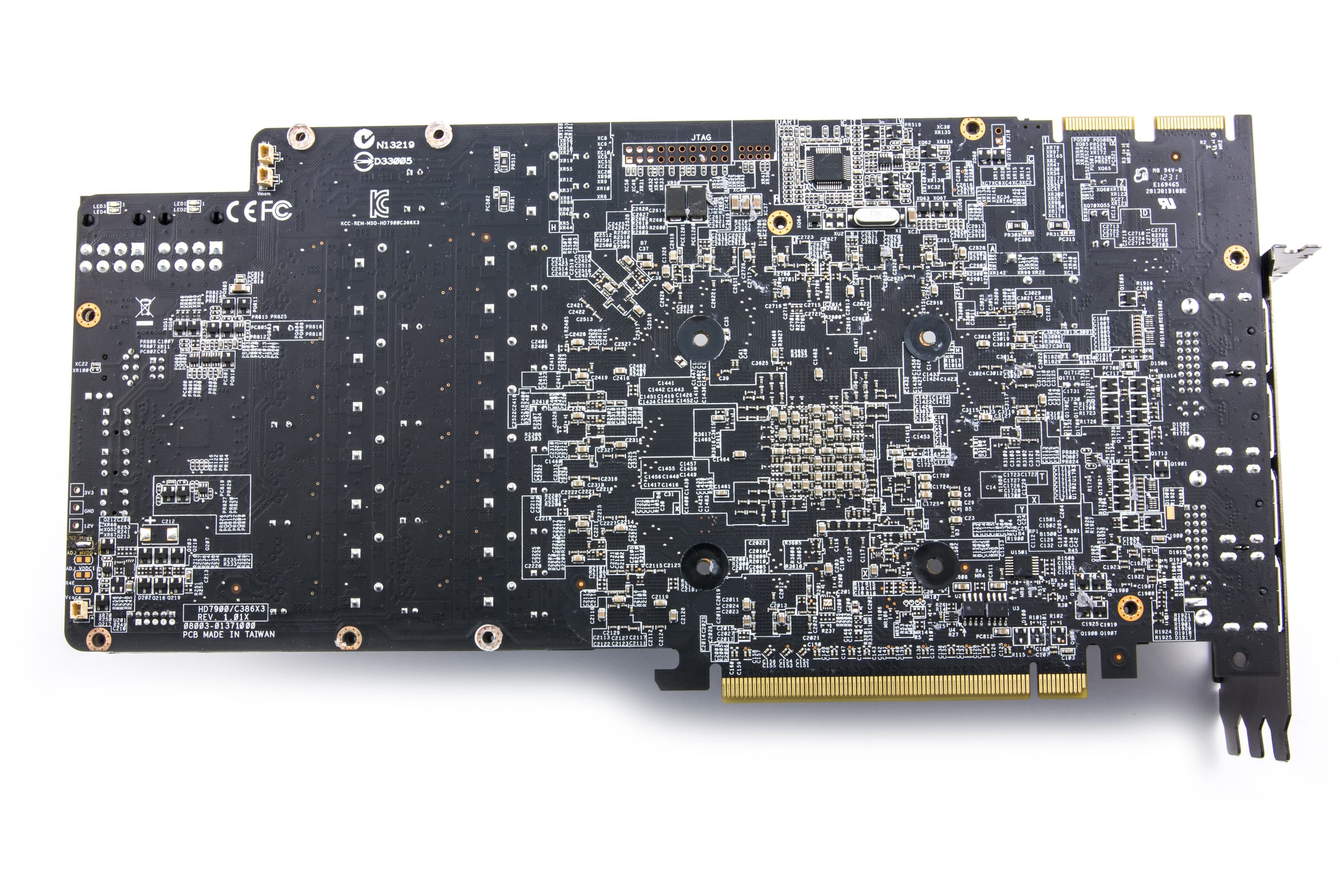

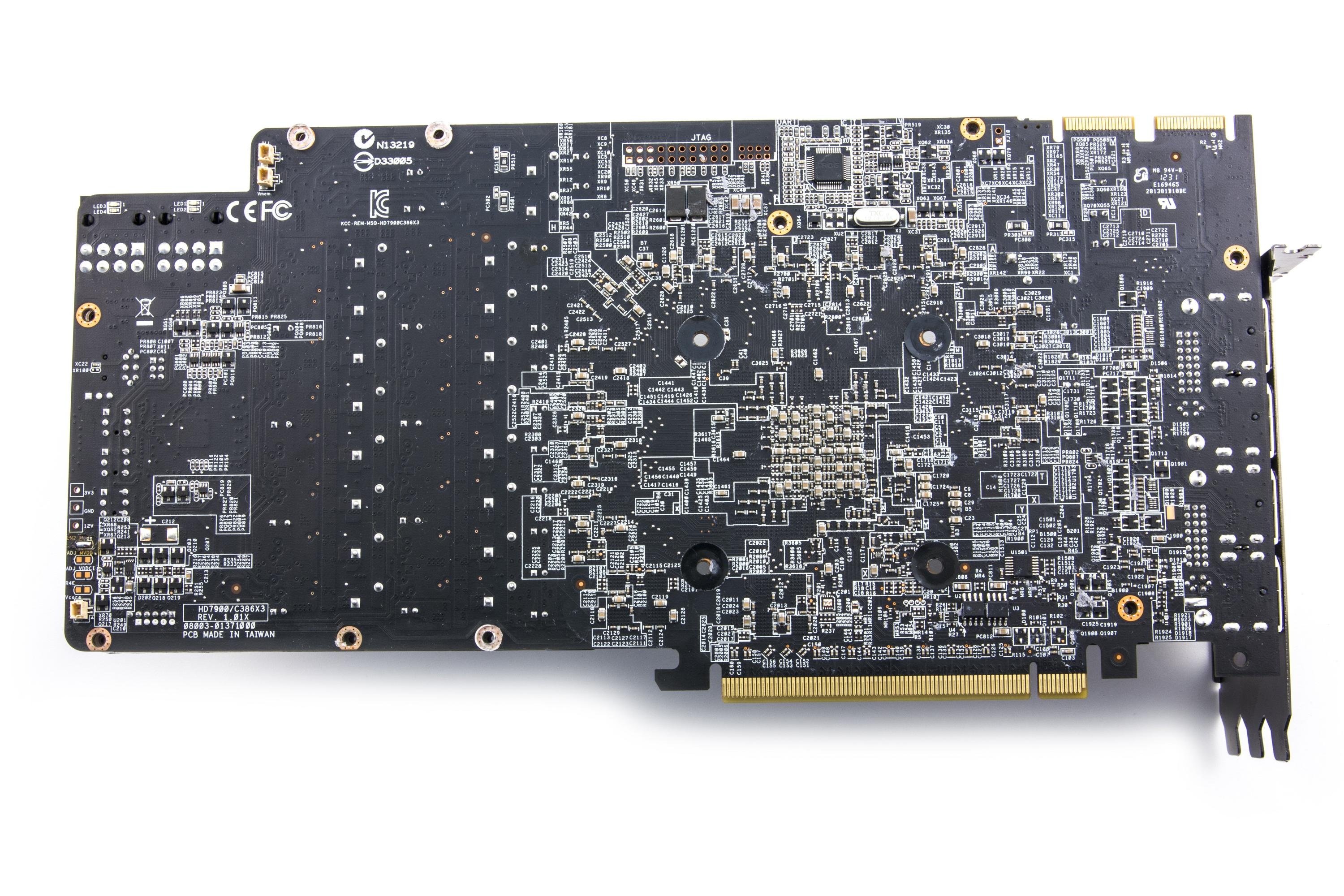

Сравнение с эталонным дизайном, вид сзади
Asus Matrix HD7970 Platinum 3072 МБ 384-битной GDDR5 PCI-E Reference card AMD Radeon HD 7970

Очевидно, что продукт имеет уникальный дизайн, значительно отличающийся от эталонного.

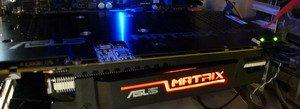

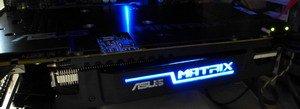

Заметно, что от референс-дизайна осталось только расположение микросхем вокруг ядра, и то частично. Остальное всё переделано. Главное — чрезвычайно усилен и переделан силовой блок. Схема питания ядра стала 16-фазной (!) вместо 4-фазной у эталонного дизайна. Всё это дает просто колоссальные возможности для оверклокинга и вообще тонкой настройки работы ядра, поскольку можно менять вольтажи с ювелирной точностью. Кстати, для этого Asus выпускает соответствующую утилиту, идущую в комплекте поставки, а также её можно скачать с веб-сайта компании.

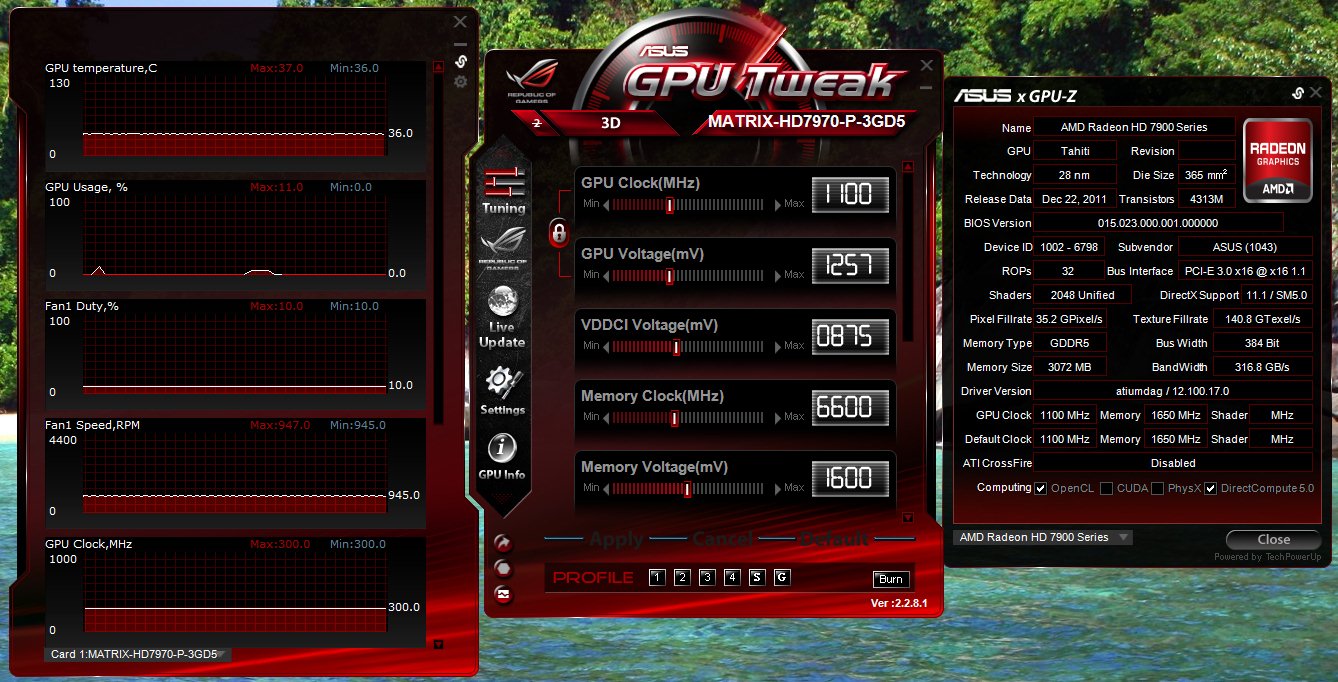

В качестве альтернативного метода оверклокинга на карте имеется набор кнопок в хвостовой части, нажатие на каждую из которых приводит к повышению или снижению напряжения ядра. Для визуальной информации о перегрузке или недогрузке GPU на плате имеется световой индикатор в виде слова MATRIX, который меняет цвет в зависимости от нагрузки GPU.



Набор гнезд уже стандартный для топовых продуктов Asus: 2 DVI (один из которых Single-Link и совместим с выводом на VGA, а второй Dual-Link и совместим с выводом на HDMI) и 4 DisplayPort, поэтому суммарно можно подключить 4 приемника с DP либо два с DVI, а также комбинации VGA/HDMI/DVI. Напомним, что ускорители AMD достаточно давно обладают собственными звуковыми кодеками, поэтому передача на HDMI-монитор будет полноценной, со звуком. Также следует напомнить, что ускорители семейства 7ххх могут выводить картинку одновременно на 3-4 монитора.

Видеокарта требует дополнительного питания в виде двух 8-пиновых гнезд.

Максимальные разрешения и частоты:

  • 240 Гц — максимальная частота обновления;
  • 2048×1536@85 Гц — по аналоговому интерфейсу;
  • 2560×1600@60 Гц — по цифровому интерфейсу (для DVI-гнезд с Dual-Link/HDMI).

Что касается возможностей ускорения обработки видеопотоков Full HD и т. п. — в 2007 году мы проводили такое исследование, с ним можно ознакомиться здесь.

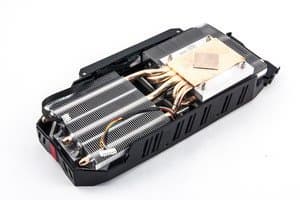

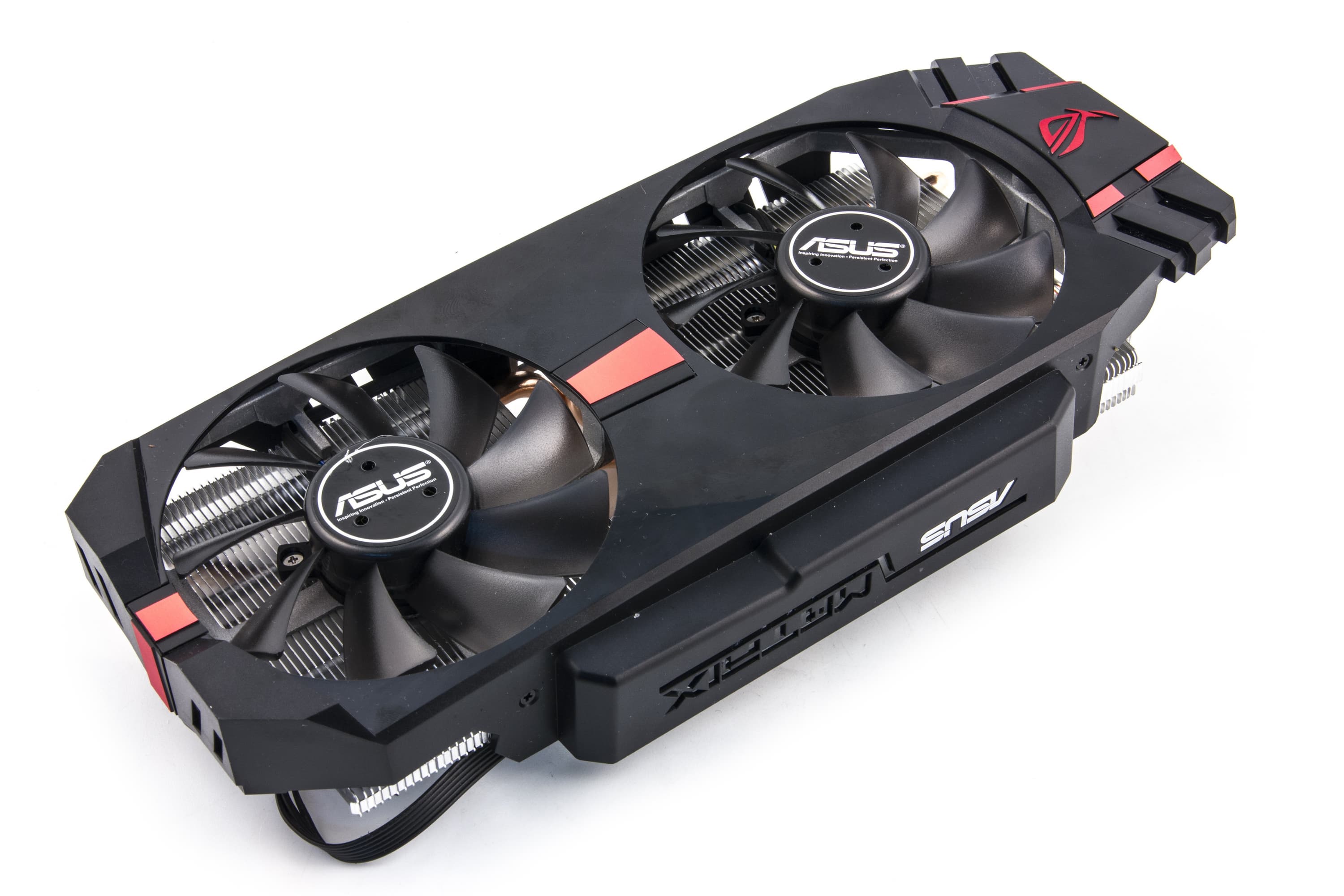

О системах охлаждения.

Asus Matrix HD7970 Platinum 3072 МБ 384-битной GDDR5 PCI-E

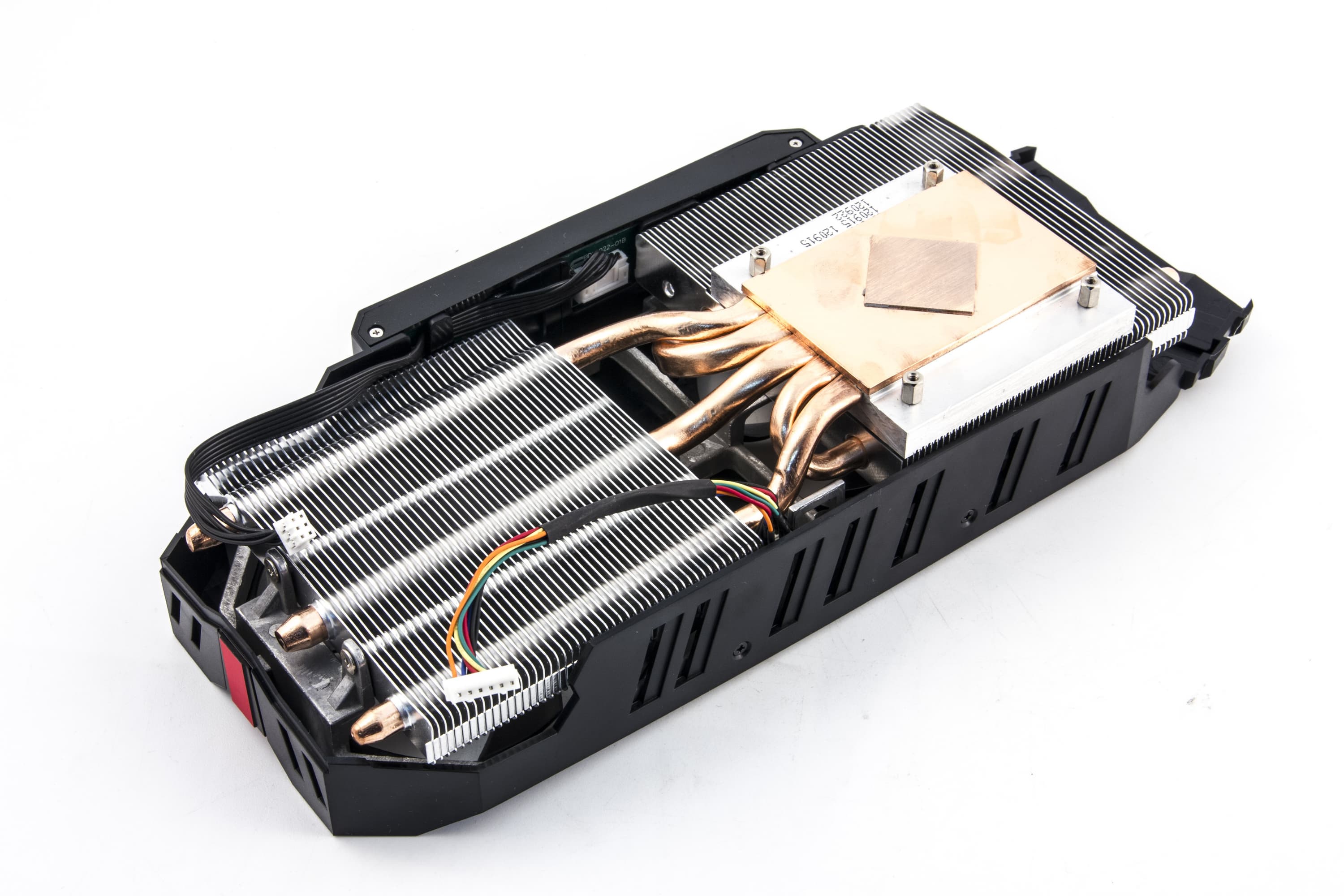

СО очень напоминает широко известную DirectCu серию кулеров от Asus. Мы видим два массивных радиатора, соединенных меж собой тепловыми трубками. Один из радиаторов прижимается своей медной подошвой к ядру. Таким образом, тепло разносится трубками по ребрам радиаторов, которые сверху накрыты массивным кожухом с двумя особо высококачественными и специально спроектированными с точки зрения малошумности вентиляторами.

Микросхемы памяти не охлаждаются, как и силовые транзисторы БП, однако в комплект поставки входит отдельный радиатор для последних, который могут ставить оверклокеры для достижения более высоких возможностей в плане охлаждения при значительном отклонении вольтажей от номиналов.

Несмотря на массивные размеры (хотя наверно лучше сказать — благодаря таким размерам), СО получилась действительно очень малошумной (несмотря на то, что обороты вентиляторов превышали значение 2000, особая конструкция вентиляторов делает их малошумными даже на высокой скорости вращения), и потому ускоритель может понравиться всем энтузиастам, включая любящих малошумные системные блоки.

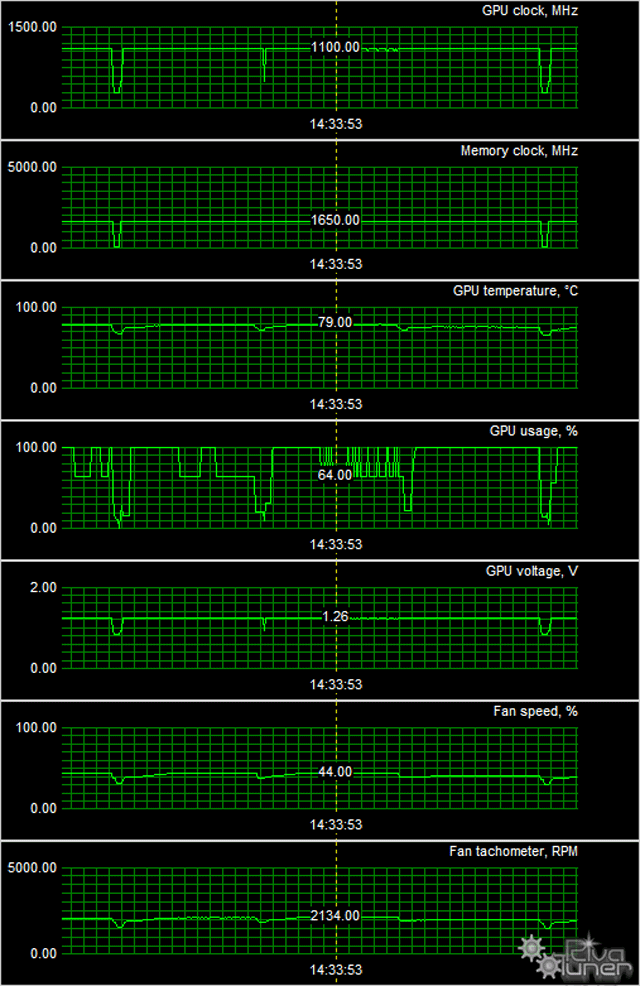

Мы провели исследование температурного режима с помощью утилиты EVGA PrecisionX (автор А. Николайчук AKA Unwinder) и получили следующие результаты:

Asus Matrix HD7970 Platinum 3072 МБ 384-битной GDDR5 PCI-E

После 6-часового прогона под нагрузкой мы видим, что максимальная температура не превысила даже 80 градусов, что для Hi-End-ускорителя, работающего на повышенных частотах, является просто отличным результатом!

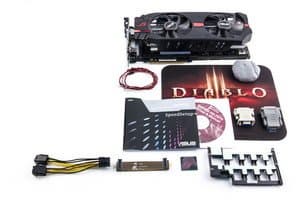

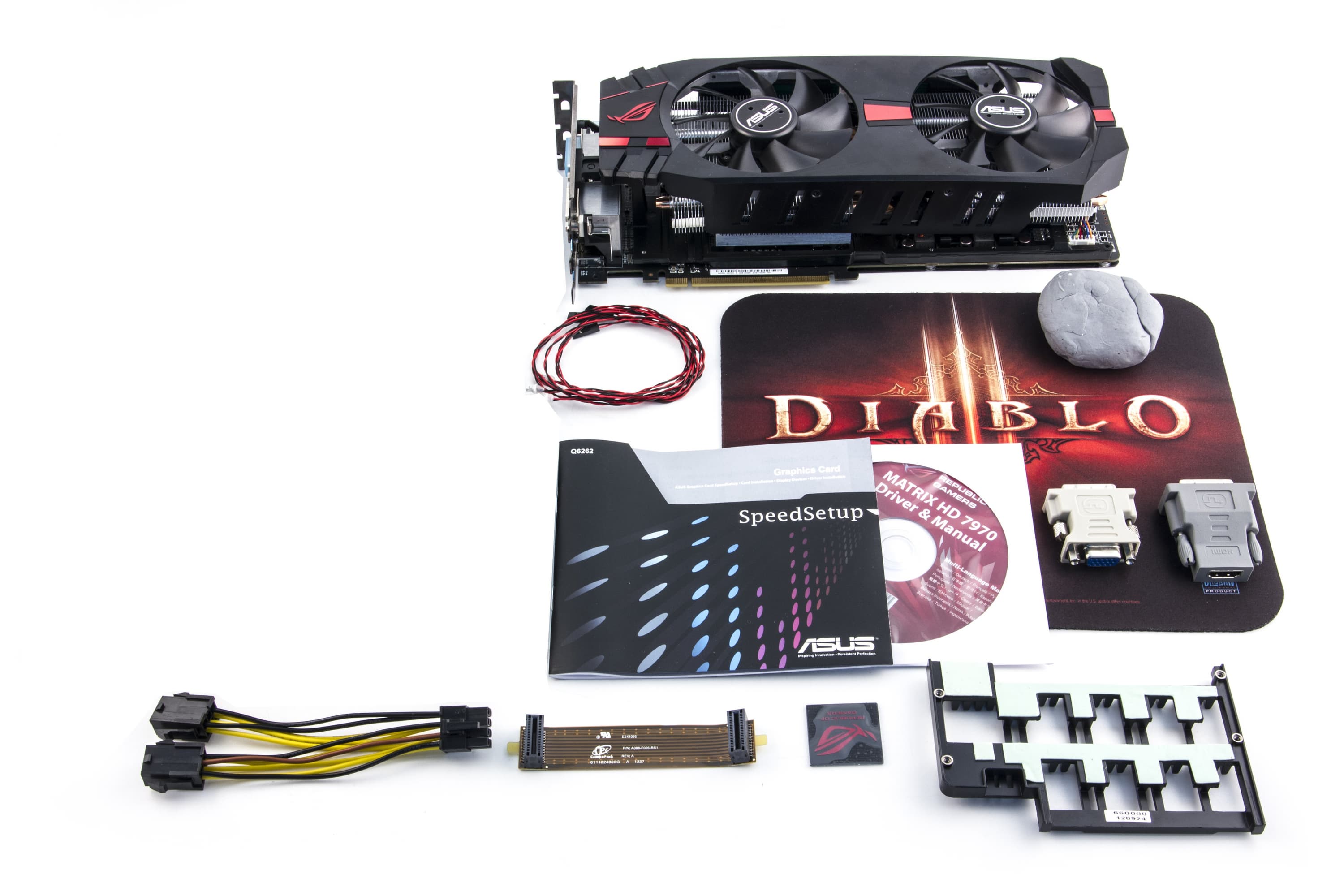

Теперь о комплектации.

Базовый комплект поставки должен включать в себя: руководство пользователя, диск с драйверами и утилитами и мост CrossFire.

Asus Matrix HD7970 Platinum 3072 МБ 384-битной GDDR5 PCI-E
Мы видим базовый комплект плюс адаптеры DVI-to-VGA и DVI-to-HDMI, а также разветвитель питания на 8-пин. Мы еще можем увидеть набор проводов для съема показаний вольтаже и токов с ядра и микросхем памяти.

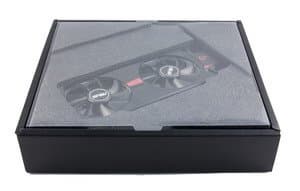

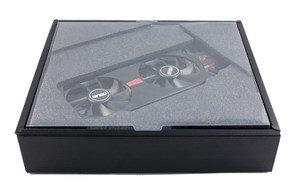

Упаковкa.

Asus Matrix HD7970 Platinum 3072 МБ 384-битной GDDR5 PCI-E

Установка и драйверы

Конфигурация тестового стенда:

  • Компьютеры на базе процессора Intel Core i7-3960X (Socket 2011):
    • 2 процессора Intel Core i7-3960X (o/c 4 ГГц);
    • СО Hydro SeriesT H100i Extreme Performance CPU Cooler;
    • СО Intel Thermal Solution RTS2011LC;
    • системная плата Asus Sabertooth X79 на чипсете Intel X79;
    • системная плата MSI X79A-GD45(8D) на чипсете Intel X79;
    • оперативная память 16 ГБ DDR3 Corsair Vengeance CMZ16GX3M4A1600C9 1600 МГц;
    • жесткий диск Seagate Barracuda 7200.14 3 ТБ SATA2;
    • жесткий диск WD Caviar Blue WD10EZEX 1 TБ SATA2;
    • 2 SSD Corsair Neutron SSD CSSD-N120GB3-BK;
    • 2 блока питания Corsair CMPSU-1200AXEU (1200 Вт);
    • корпус Corsair Obsidian 800D Full-Tower.
  • операционная система Windows 7 64-битная; DirectX 11.1;
  • монитор Dell UltraSharp U3011 (30″);
  • драйверы AMD версии Catalyst 13.3 beta3; Nvidia версии 314.14

VSync отключен.

Результаты тестов: сравнение производительности

В качестве инструментария мы использовали:

  • Hard Reset (Flying Wild Hog) — DirectX 11.0, для тестирования использовался встроенный в игру бенчмарк, все настройки выставлены на максимальное качество.
    Благодарим компанию Nvidia за предоставление лицензионного продукта.

  • Total War: Shogun 2 (Creavive Assembly/SEGA) — DirectX 11.0, для тестирования использовался встроенный в игру бенчмарк, все настройки выставлены на максимальное качество.
    Благодарим компанию Nvidia за предоставление лицензионного продукта.

  • 3DMark (2013) (FutureMark) — DirectX 11.1, настройки тестирования — Performance. Использовался набор тестов FireStrike (в результатах показаны graphics points только по этому набору тестов).

  • Aliens vs. Predator (2010) (Rebellion/SEGA), DirectX 11.0, настройки тестирования — Very High (запуск бенчмарка из меню).

  • Nexuiz (2012) (IllFonic/THQ) — DirectX 11.0, для тестирования использовался встроенный в игру бенчмарк, все настройки выставлены на максимальное качество.

  • Crysis 2 Maximum (Crytek/EA), DirectX 11.0, настройки тестирования — Very High, используется уровень Central Park. Бенчмарк запускался с помощью утилиты Adrenaline Crysis 2 Benchmark Tool.

  • Unigine Valley Benchmark (Unigine) — DirectX 11.0, скачать здесь, настройки тестирования — максимальные.
    Хотим отдельно поблагодарить коллектив компании Unigine за предоставление Advanced Edition бенчмарка.

  • Unigine Heaven Benchmark 2.5 Pro (Unigine) — DirectX 11.0, скачать здесь, настройки тестирования — High.
    Хотим отдельно поблагодарить коллектив компании Unigine и лично Александра Запрягаева за помощь в настройках работы бенчмарка.

  • DiRT Showdown (Codemasters) — DirectX 11.0, настройки тестирования — Ultra High (запуск бенчмарка: dirt showdown.exe -benchmark example_benchmark.xml).
    Благодарим компанию AMD за предоставление лицензионного продукта.

  • Metro 2033 (4A Games/THQ) — DirectX 11.0, настройки тестирования — Super High, PhysX отключен (запуск бенчмарка в самой игре в виде отдельного файла).
    Благодарим компанию Nvidia за предоставление лицензионного продукта.

  • Sleeping Dogs (United Front Games/Square Enix) — DirectX 11.0, для тестирования использовался встроенный в игру бенчмарк, все настройки выставлены на максимальное качество.

  1. Total War: Shogun2
  2. Hard Reset
  3. Unigine Heaven Benchmark DirectX 11.0
  4. Aliens versus Predator (2010)
  5. Nexuiz (2012)
  6. Unigine Valley Benchmark
  7. 3DMark FireStrike Graphics Marks
  8. DiRT Showdown
  9. Metro 2033
  10. Sleeping Dogs
  11. Crysis 2

Выводы

Начнем с анализа Рейтинга ускорителей iXBT.com, который демонстрирует нам функциональность видеокарт друг относительно друга и нормирован по самому слабому ускорителю — Geforce GT 630 (то есть сочетание скорости и функций GT 630 приняты за 100%). Рейтинги ведутся по 36 ежемесячно исследуемых нами в рамках i3D-Speed акселераторам (методику рейтингования можно посмотреть в любом последнем выпуске i3D-Speed). Выберем из них группу карт для анализа, куда войдет исследуемый сегодня ускоритель, его аналог, работающий на номинальных частотах, ну и ближайшие конкуренты. И далее будем проводить анализ занятых позиций внутри этой группы.

Рейтинг 3D-ускорителей iXBT.com

Название ускорителяРейтинг iXBT.comРейтинг полез.Цена
07Asus Matrix HD7970 Platinum, 1100/6600860175491
08GTX 680 4096 МБ, 1071—1200/6000850140609
09HD 7970 GHz 3072 МБ, 1050/1050/6000810169480
10GTX 680 2048 МБ, 1000—1100/6000790147538
12HD 7970 3072 МБ, 925/925/5500730158463

Как и ожидалось, среди конкурентов в своей ценовой группе продукт Asus держит прочное лидерство.

А теперь посмотрим Рейтинг полезности тех же карт (показатели предыдущего рейтинга делятся на цены соответствующих ускорителей):

Рейтинг полезности (возможности/цена)

Название ускорителяРейтинг полез.Рейтинг iXBT.comЦена
24Asus Matrix HD7970 Platinum,1100/6600175860491
25HD 7970 GHz 3072 МБ, 1050/1050/6000169810480
26HD 7970 3072 МБ, 925/925/5500158730463
29GTX 680 2048 МБ, 1000—1100/6000147790538
30GTX 680 4096 МБ, 1071—1200/6000140850609

Неожиданно… Казалось бы, продукты Asus, всегда имея завышенные цены (все же бренд номер один), в рейтинге полезности должны были бы уступать. Ан нет! И в данном случае ускоритель Matrix лидирует. Что ж, видимо, производительность карты настолько велика, что даже ее повышенная цена вполне адекватна тому, что может выдать этот акселератор. Похвально!

Итак:

Asus Matrix HD7970 Platinum 3072 МБ 384-битной GDDR5 PCI-E — великолепный вариант топового ускорителя Radeon HD 7970 GHz Edition. Ориентированный на оверклокеров, продукт дает им широкие возможности для повышения уже и так высокой планки производительности. Следует заметить, что в наших условиях при небольшом повышении напряжения ядра мы смогли получить устойчивую работу ускорителя на частотах 1250/6900 МГц, что позволяет данному продукту приблизиться по производительности даже к Geforce GTX Titan.

Также надо отметить, что видеокарта хоть и занимает три слота в системном блоке, но демонстрирует малошумную работу даже после долгой нагрузки в 3D.

Окончательное решение традиционно остается за нашими читателями. Мы лишь даем информацию о рассмотренных продуктах, но не делаем прямых указаний по выбору того или иного изделия.

В номинации «Оригинальный дизайн» (за апрель 2013 года) получила награду карта:

  • Asus Matrix HD7970 Platinum 3072 МБ 384-битной GDDR5 PCI-E



Средняя текущая цена (количество предложений) в московской рознице:
Рассматриваемые картыКонкуренты
HD 7970 — Н/Д(0) GTX 680 — $428(3)
HD 7970 — Н/Д(0) GTX 670 — $1166(2)
HD 7970 — Н/Д(0) GTX 660 Ti — $309(2)
Asus Matrix Platinum — Н/Д(0) HD 7970 — Н/Д(0)


Благодарим компанию AsusTeK Russia и лично Владислава Захарова
за предоставленную на тестирование видеокарту

2 блока питания Corsair CMPSU-1200AXEU для тестового стенда предоставлены компанией Corsair

Корпус Corsair Obsidian 800D-Full Tower для тестового стенда предоставлен компанией Corsair

Модули памяти Corsair Vengeance CMZ16GX3M4X1600C9 для тестового стенда предоставлены компанией Corsair

Corsair Hydro SeriesT H100i CPU Cooler для тестового стенда предоставлен компанией Corsair

Монитор Dell UltraSharp U3011 для тестовых стендов предоставлен компанией Юлмарт

Системная плата Asus Sabertooth X79 для тестового стенда предоставлена компанией AsusTeK

Системная плата MSI X79A-GD45(8D) для тестового стенда предоставлена компанией MSI

Жесткий диск Seagate Barracuda 7200.14 3 ТБ для тестового стенда предоставлен компанией Seagate

Накопитель SSD OCZ Octane 512 ГБ для тестового стенда предоставлен компанией OCZ Russia

2 Накопителя SSD Corsair Neutron SeriesT 120 ГБ для тестового стенда предоставлены компанией Corsair




2 апреля 2013 Г.

Radeon HD 7970 Asus

Radeon HD 7970 Asus

Asus Matrix HD7970 Platinum 3072 384- GDDR5 PCI-E

  1. ,


, ( ) , ( , , ). , , - , « ».

, , 3D-, , . , , , , , , , .

AMD Radeon HD 7xxx
Nvidia Geforce GTX 6xx

Radeon HD 7970 Matrix AsusTeK ( Asus). , . . , .

Asus Matrix HD7970 Platinum 3072 384- GDDR5 PCI-E
  • GPU: Radeon HD 7970 GHz (Tahiti)
  • : PCI Express x16
  • GPU (ROPs): 1100 ( — 1050 )
  • ( ()): 1650 (6600) ( — 1500 (6000) )
  • : 384
  • GPU/ : 32/1100 ( — 32/1050 )
  • (ALU) : 64
  • (ALU): 2048
  • : 128 (BLF/TLF/ANIS)
  • (ROP): 32
  • : 290×125×60 ( 3 )
  • :
  • ( 3D/ 2D/ «»): 240/73/3
  • : 1×DVI (Dual-Link/HDMI), 1×DVI (Single-Link/VGA), 4×DisplayPort 1.2
  • : CrossFire X (Hardware)

Asus Matrix HD7970 Platinum 3072 384- GDDR5 PCI-E
3072  GDDR5 SDRAM, 12 e PCB.

Hynix (GDDR5). 1400 (5600) .

,
Asus Matrix HD7970 Platinum 3072 384- GDDR5 PCI-E Reference card AMD Radeon HD 7970

,
Asus Matrix HD7970 Platinum 3072 384- GDDR5 PCI-E Reference card AMD Radeon HD 7970

, , .

, - , . . — . 16- (!) 4- . , . , Asus , , - .

, . GPU MATRIX, GPU.



Asus: 2 DVI ( Single-Link VGA, Dual-Link HDMI) 4 DisplayPort, 4 DP DVI, VGA/HDMI/DVI. , AMD , HDMI- , . , 7 3-4 .

8- .

:

  • 240 — ;
  • 2048×1536@85 — ;
  • 2560×1600@60 — ( DVI- Dual-Link/HDMI).

Full HD . . — 2007 , .

.

Asus Matrix HD7970 Platinum 3072 384- GDDR5 PCI-E
DirectCu Asus. , . . , , .

, , , .

( — ), ( , 2000, ), , .

EVGA PrecisionX ( . AKA Unwinder) :

Asus Matrix HD7970 Platinum 3072 384- GDDR5 PCI-E

6- , 80 , Hi-End-, , !

.

: , CrossFire.

Asus Matrix HD7970 Platinum 3072 384- GDDR5 PCI-E
DVI-to-VGA DVI-to-HDMI, 8-. .

a.

Asus Matrix HD7970 Platinum 3072 384- GDDR5 PCI-E

:

  • Intel Core i7-3960X (Socket 2011):
    • 2 Intel Core i7-3960X (o/c 4 );
    • Hydro SeriesT H100i Extreme Performance CPU Cooler;
    • Intel Thermal Solution RTS2011LC;
    • Asus Sabertooth X79 Intel X79;
    • MSI X79A-GD45(8D) Intel X79;
    • 16 DDR3 Corsair Vengeance CMZ16GX3M4A1600C9 1600 ;
    • Seagate Barracuda 7200.14 3 SATA2;
    • WD Caviar Blue WD10EZEX 1 T SATA2;
    • 2 SSD Corsair Neutron SSD CSSD-N120GB3-BK;
    • 2 Corsair CMPSU-1200AXEU (1200 );
    • Corsair Obsidian 800D Full-Tower.
  • Windows 7 64-; DirectX 11.1;
  • Dell UltraSharp U3011 (30″);
  • AMD Catalyst 13.3 beta3; Nvidia 314.14

VSync .

:

:

  • Hard Reset (Flying Wild Hog) — DirectX 11.0, , .
    Nvidia .

  • Total War: Shogun 2 (Creavive Assembly/SEGA) — DirectX 11.0, , .
    Nvidia .

  • 3DMark (2013) (FutureMark) — DirectX 11.1, — Performance. FireStrike ( graphics points ).

  • Aliens vs. Predator (2010) (Rebellion/SEGA), DirectX 11.0, — Very High ( ).

  • Nexuiz (2012) (IllFonic/THQ) — DirectX 11.0, , .

  • Crysis 2 Maximum (Crytek/EA), DirectX 11.0, — Very High, Central Park. Adrenaline Crysis 2 Benchmark Tool.

  • Unigine Valley Benchmark (Unigine) — DirectX 11.0, , — .
    Unigine Advanced Edition .

  • Unigine Heaven Benchmark 2.5 Pro (Unigine) — DirectX 11.0, , — High.
    Unigine .

  • DiRT Showdown (Codemasters) — DirectX 11.0, — Ultra High ( : dirt showdown.exe -benchmark example_benchmark.xml).
    AMD .

  • Metro 2033 (4A Games/THQ) — DirectX 11.0, — Super High, PhysX ( ).
    Nvidia .

  • Sleeping Dogs (United Front Games/Square Enix) — DirectX 11.0, , .

  1. Total War: Shogun2
  2. Hard Reset
  3. Unigine Heaven Benchmark DirectX 11.0
  4. Aliens versus Predator (2010)
  5. Nexuiz (2012)
  6. Unigine Valley Benchmark
  7. 3DMark FireStrike Graphics Marks
  8. DiRT Showdown
  9. Metro 2033
  10. Sleeping Dogs
  11. Crysis 2

iXBT.com, — Geforce GT 630 ( GT 630 100%). 36 i3D-Speed ( i3D-Speed). , , , , . .

3D- iXBT.com

iXBT.com .
07 Asus Matrix HD7970 Platinum, 1100/6600 860 175 491
08 GTX 680 4096 , 1071—1200/6000 850 140 609
09 HD 7970 GHz 3072 , 1050/1050/6000 810 169 480
10 GTX 680 2048 , 1000—1100/6000 790 147 538
12 HD 7970 3072 , 925/925/5500 730 158 463

, Asus .

( ):

(/)

. iXBT.com
24 Asus Matrix HD7970 Platinum,1100/6600 175 860 491
25 HD 7970 GHz 3072 , 1050/1050/6000 169 810 480
26 HD 7970 3072 , 925/925/5500 158 730 463
29 GTX 680 2048 , 1000—1100/6000 147 790 538
30 GTX 680 4096 , 1071—1200/6000 140 850 609

… , Asus, ( ), . ! Matrix . , , , , . !

:

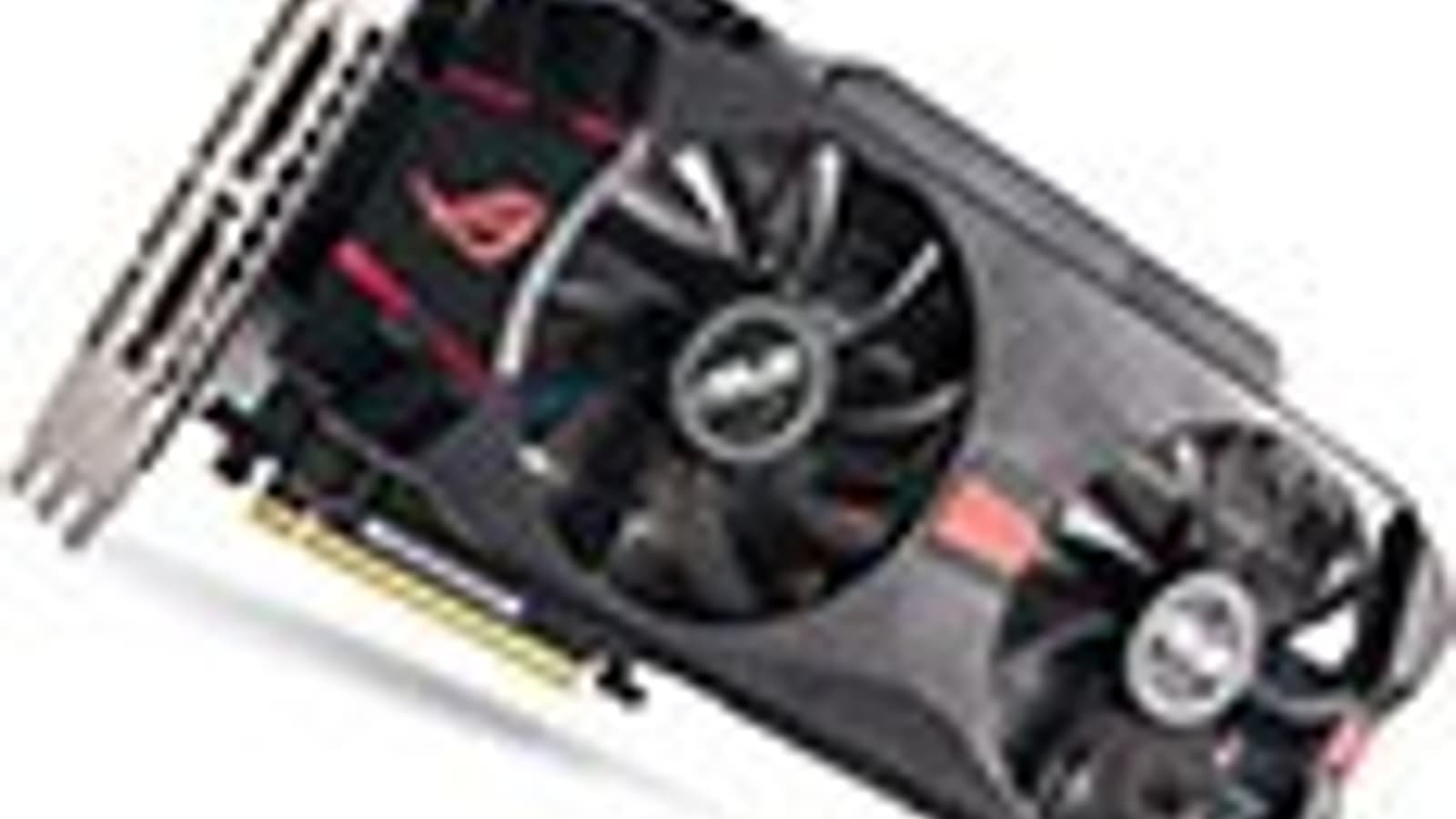

Asus Matrix HD7970 Platinum 3072 384- GDDR5 PCI-E — Radeon HD 7970 GHz Edition. , . , 1250/6900 , Geforce GTX Titan.

, , 3D.

. , .

« » ( 2013 ) :

  • Asus Matrix HD7970 Platinum 3072 384- GDDR5 PCI-E



( ) :
HD 7970 — GTX 680 —
HD 7970 — GTX 670 —
HD 7970 — GTX 660 Ti —
Asus Matrix Platinum — HD 7970 —



2 Corsair CMPSU-1200AXEU Corsair

Corsair Obsidian 800D-Full Tower Corsair

Corsair Vengeance CMZ16GX3M4X1600C9 Corsair

Corsair Hydro SeriesT H100i CPU Cooler Corsair

Dell UltraSharp U3011

Asus Sabertooth X79 AsusTeK

MSI X79A-GD45(8D) MSI

Seagate Barracuda 7200.14 3 Seagate

SSD OCZ Octane 512 OCZ Russia

2 SSD Corsair Neutron SeriesT 120 Corsair
