Geforce GTX Titan Black является самым мощным однопроцессорным решением Nvidia в области игровой 3D-графики. Разницы между GTX Titan Black и GTX 780 Ti почти нет: у первого ядро поддерживает двойную точность вычислений и обладает 6 ГБ локальной памяти против 3 ГБ у GTX 780 Ti. Это наш единственный материал, посвященный Titan Black, поскольку из-за очень высокой цены данного ускорителя, а также из-за запрета Nvidia на самостоятельный выпуск карт партнерами, сэмпл для тестирования получить невозможно. Компания Gigabyte — единственная, кто смог предоставить нам такой образец.

Объект исследования: Серийно выпускаемый ускоритель трехмерной графики (видеокарта) Gigabyte GTX Titan Black OC WindForce 6144 МБ 384-битной GDDR5 PCI-E

Сведения о производителе: Компания Gigabyte Technology (торговая марка Gigabyte) основана в 1986 году в Китайской Республике (Тайвань). Штаб-квартира в Тайбэе/Тайвань. Изначально создавалась как группа разработчиков и исследователей. В 2004 году на базе компании был образован холдинг Gigabyte, в который вошли Gigabyte Technology (разработка и производство видеокарт и материнских плат для ПК); Gigabyte Communications (производство коммуникаторов и смартфонов под маркой GSmart (с 2006 г.)); Gigazone International (корпуса, блоки питания и системы охлаждения для ПК, мониторы (торговая марка Envision)); G-Style Co (производство ноутбуков и планшетных ПК). Производство на Тайване и в Китае.

Устройство(а)

Gigabyte GTX Titan Black OC WindForce 6144 МБ 384-битной GDDR5 PCI-E
ПараметрЗначениеНоминальное значение (референс)
GPUGeforce GTX Titan Black (GK110)
ИнтерфейсPCI Express x16
Частота работы GPU (ROPs), МГц1006—1166889—980
Частота работы памяти (физическая (эффективная)), МГц1750 (7000)1750 (7000)
Ширина шины обмена с памятью, бит384
Число вычислительных блоков в GPU/частота работы блоков, МГц15/1006—116615/889—980
Число операций (ALU) в блоке192
Суммарное число операций (ALU)2880
Число блоков текстурирования (BLF/TLF/ANIS)240
Число блоков растеризации (ROP)48
Размеры, мм275×105×36270×100×36
Количество слотов в системном блоке, занимаемые видеокартой22
Цвет текстолитачерныйчерный
Энергопотребление (пиковое в 3D/в режиме 2D/в режиме «сна»), Вт275/112/63265/97/52
Выходные гнезда1×DVI (Dual-Link/HDMI),1×DVI (Single-Link/VGA), 1×HDMI 1.4a, 1×DisplayPort 1.21×DVI (Dual-Link/HDMI),1×DVI (Single-Link/VGA), 1×HDMI 1.4a, 1×DisplayPort 1.2
Поддержка многопроцессорной работыSLI
Максимальное количество приемников/мониторов для одновременного вывода изображения44
Дополнительное питание: количество 8-контактных разъемов11
Дополнительное питание: количество 6-контактных разъемов11
Максимальное разрешение 2D: DP/HDMI/Dual-Link DVI/Single-Link DVI3840×2400/3840×2400/2560×1600/1920×1200
Максимальное разрешение 3D: DP/HDMI/Dual-Link DVI/Single-Link DVI3840×2400/3840×2400/2560×1600/1920×1200

Комплектация локальной памятью
Картa имеeт 6144 МБ памяти GDDR5 SDRAM, размещенной в 24 микросхемах 2 Гбит (по 12 на каждой стороне PCB).

Микросхемы памяти SK Hynix (GDDR5). Микросхемы рассчитаны на максимальную частоту работы в 1750 (7000) МГц.

Сравнение с эталонным дизайном (reference)

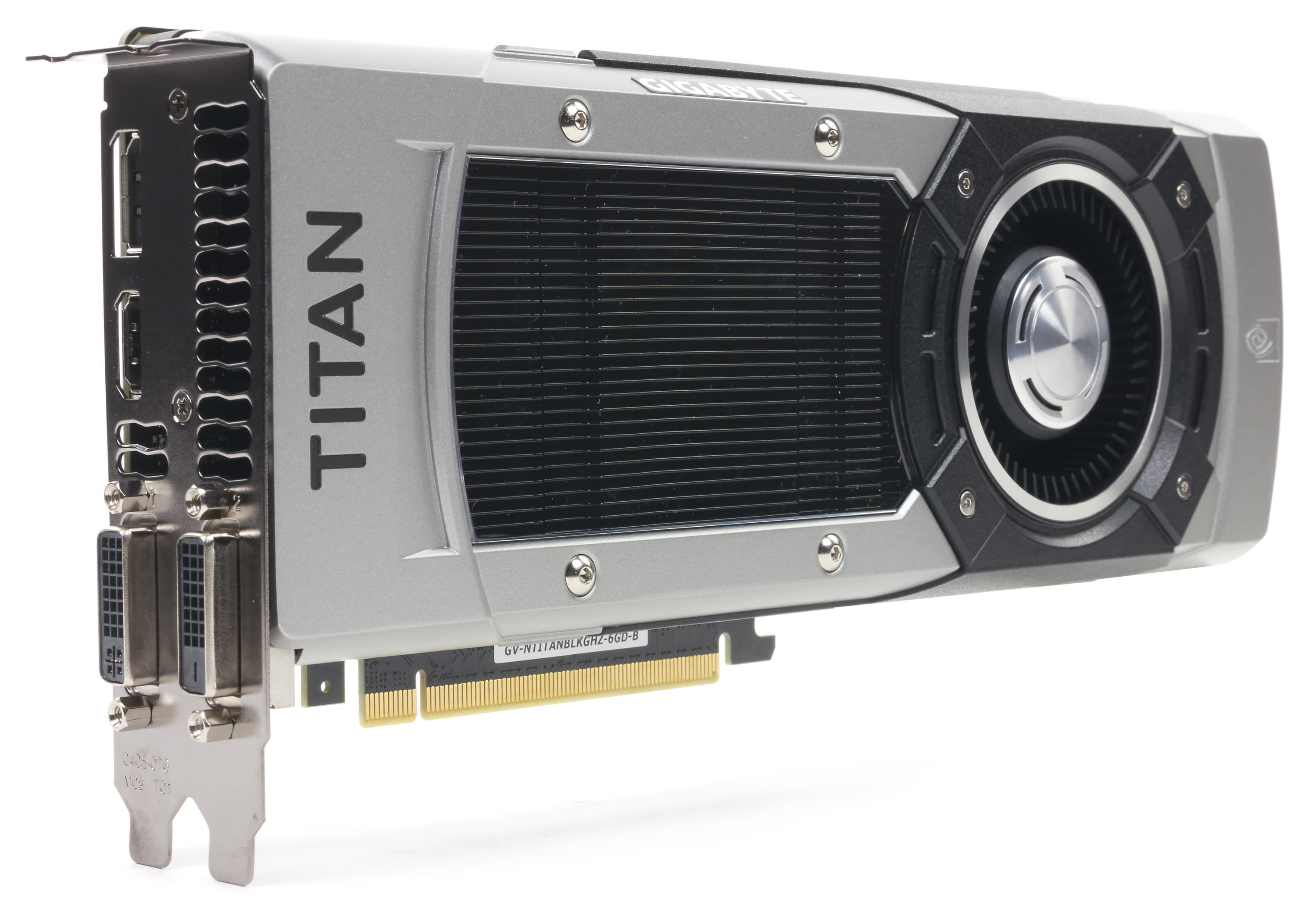

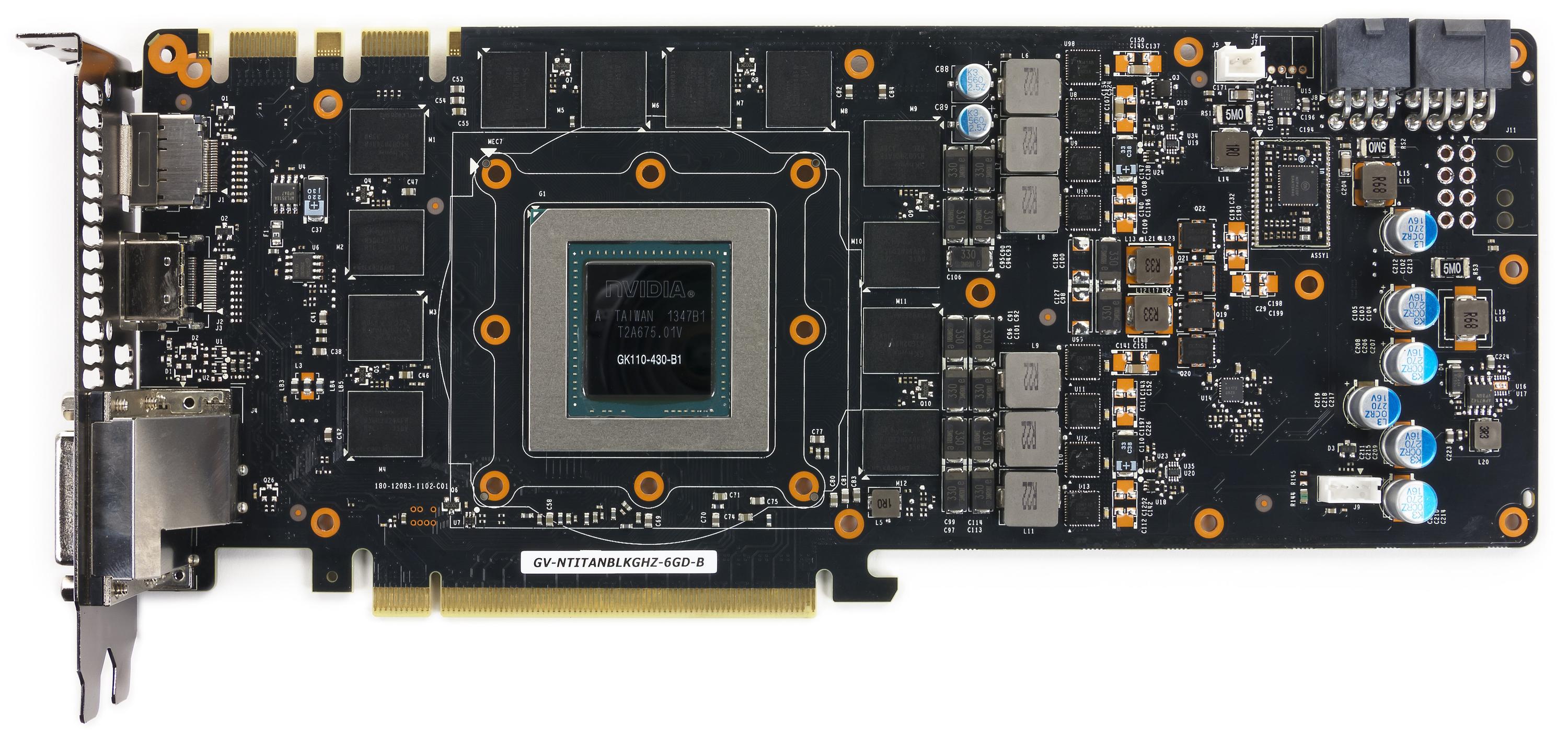

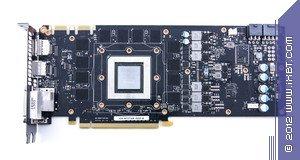

Вид спереди
Gigabyte GTX Titan Black OC WindForce 6144 МБ 384-битной GDDR5 PCI-E Reference card Nvidia Geforce GTX Titan

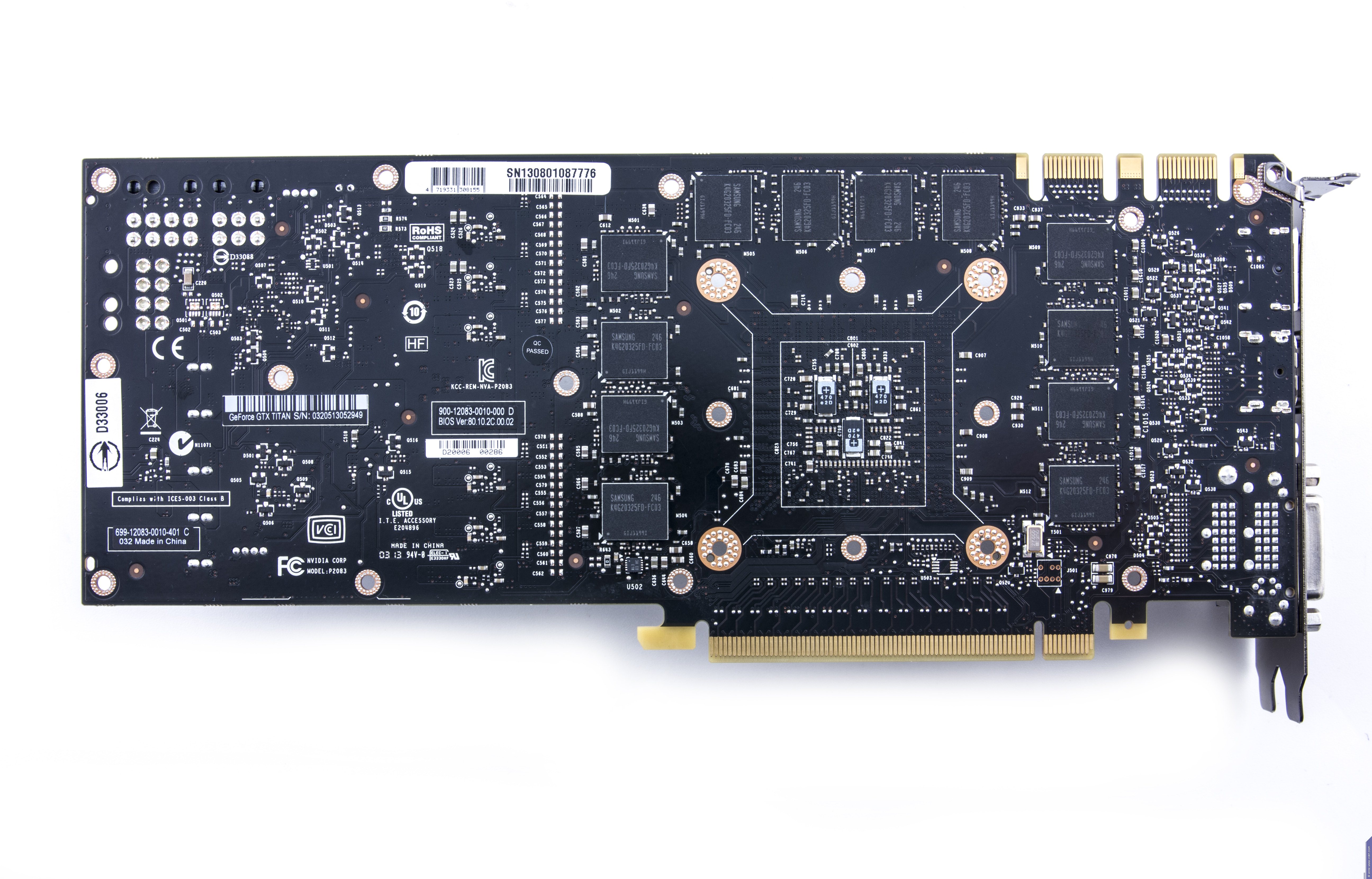

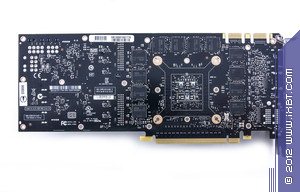

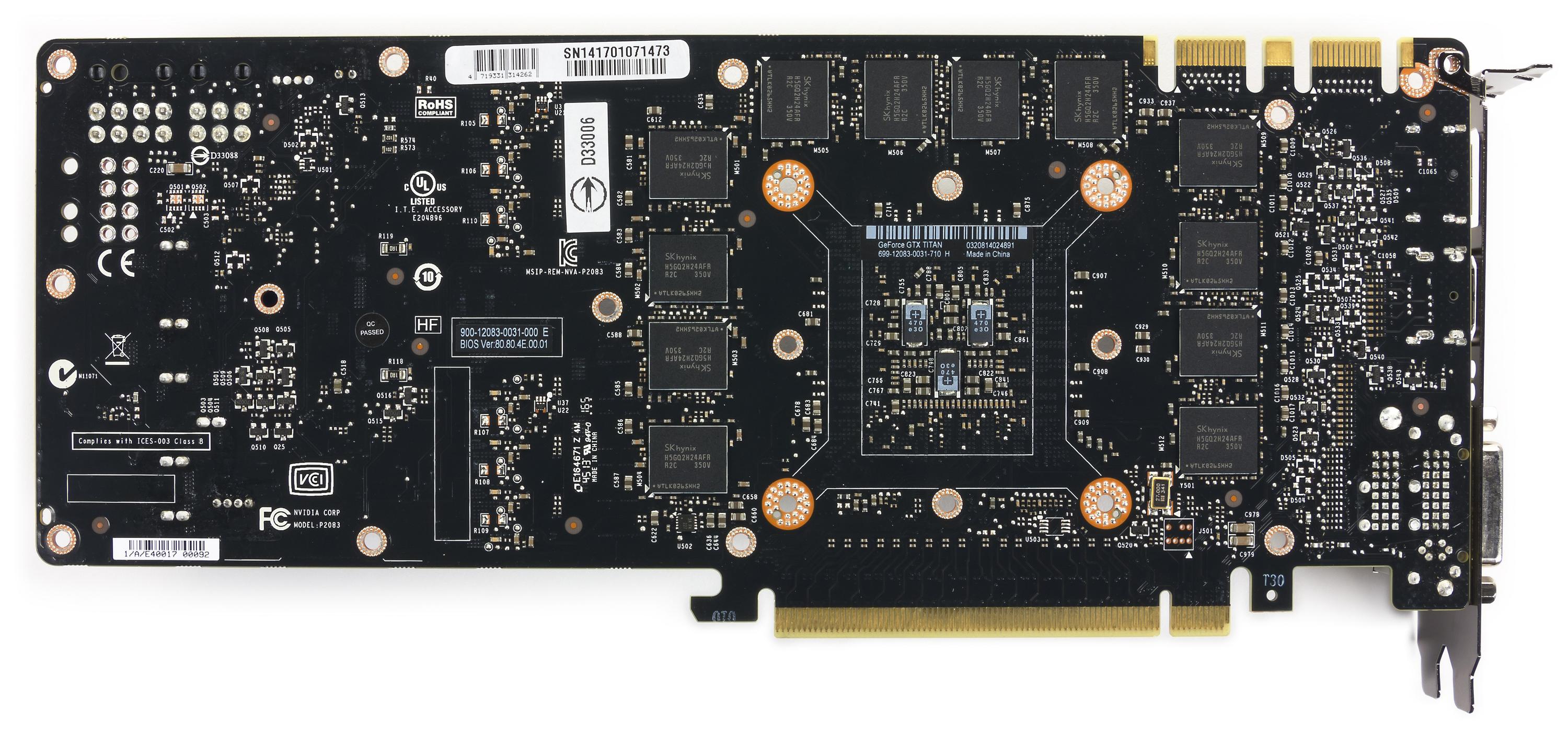

Вид сзади
Gigabyte GTX Titan Black OC WindForce 6144 МБ 384-битной GDDR5 PCI-E Reference card Nvidia Geforce GTX Titan

Следует повторить, что компания Nvidia запрещает партнерам самостоятельный выпуск этих ускорителей, так что все карты GTX Titan/Titan Black выпущены на стороннем заводе по заказу Nvidia, а затем выкупаются партнерами для розничных продаж. Таким образом, данная карта по сути является референсной. А поскольку отличий от ранее изученной платы на основе GTX Titan у нее практически нет, то и рассказать о ней нечего. Все детали есть в нашем старом обзоре. Отметим лишь, что перед нами вторая ревизия PCB, у которой слегка модернизирован силовой блок (другой набор транзисторов).

Система охлаждения
А вот про кулер (вернее, кулеры) следует рассказать детально. Дело в том, что Nvidia запрещает не только вносить изменения в дизайн платы, но даже менять эталонный кулер — это чревато потерей гарантией Nvidia. Но поскольку PCB здесь почти не отличается от того же GTX 780 Ti, специалисты Gigabyte решили предложить особый вариант поставки ускорителя: в коробку с картой они вложили свой фирменный кулер WindForce для тех энтузиастов, которые захотят сменить референсный кулер. В комплекте также идет набор нужных винтов и тюбики с термопроводящей пастой. При этом на карту распространяется гарантия уже самой компании Gigabyte. Вот такой хитрый ход.

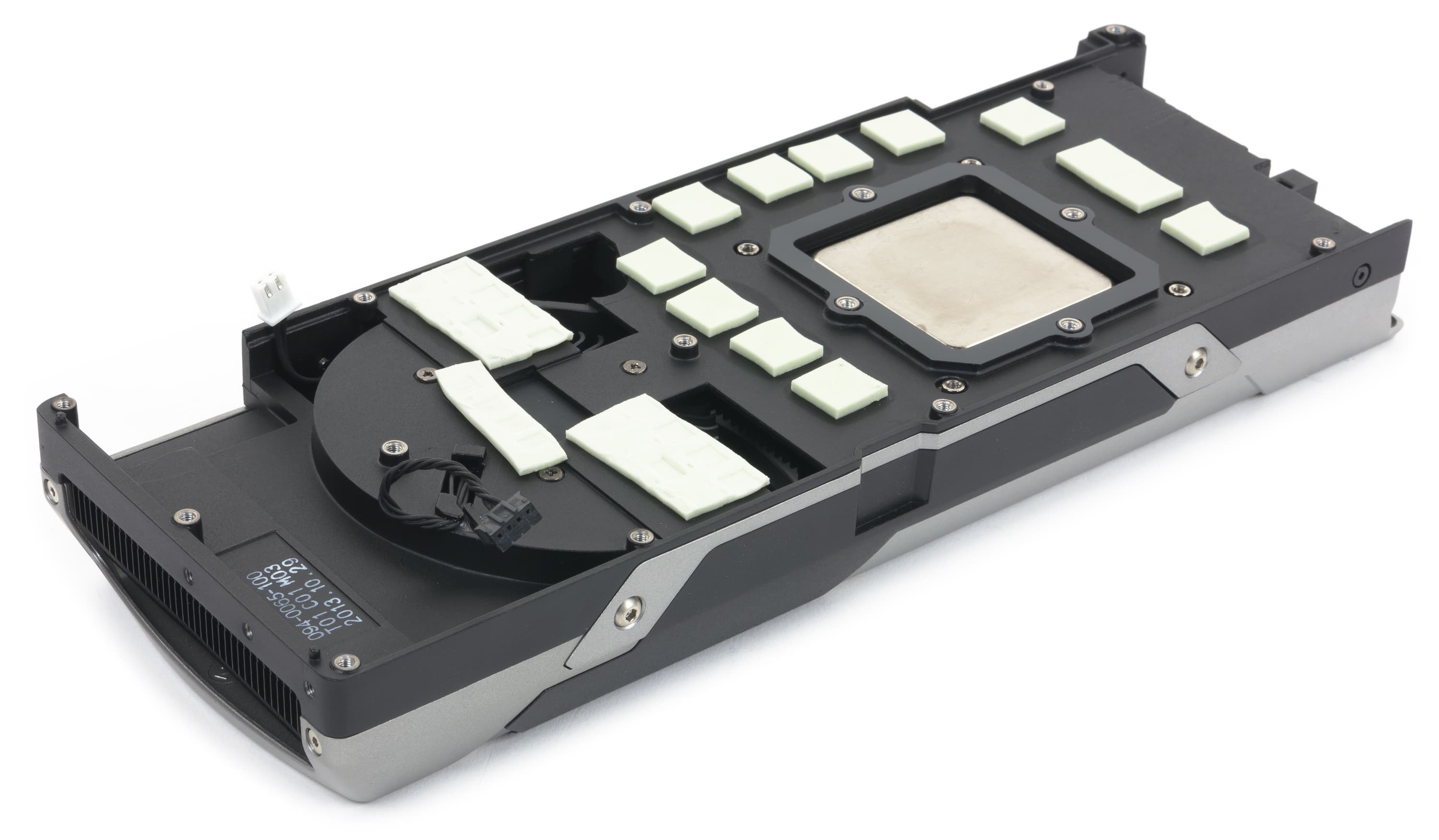

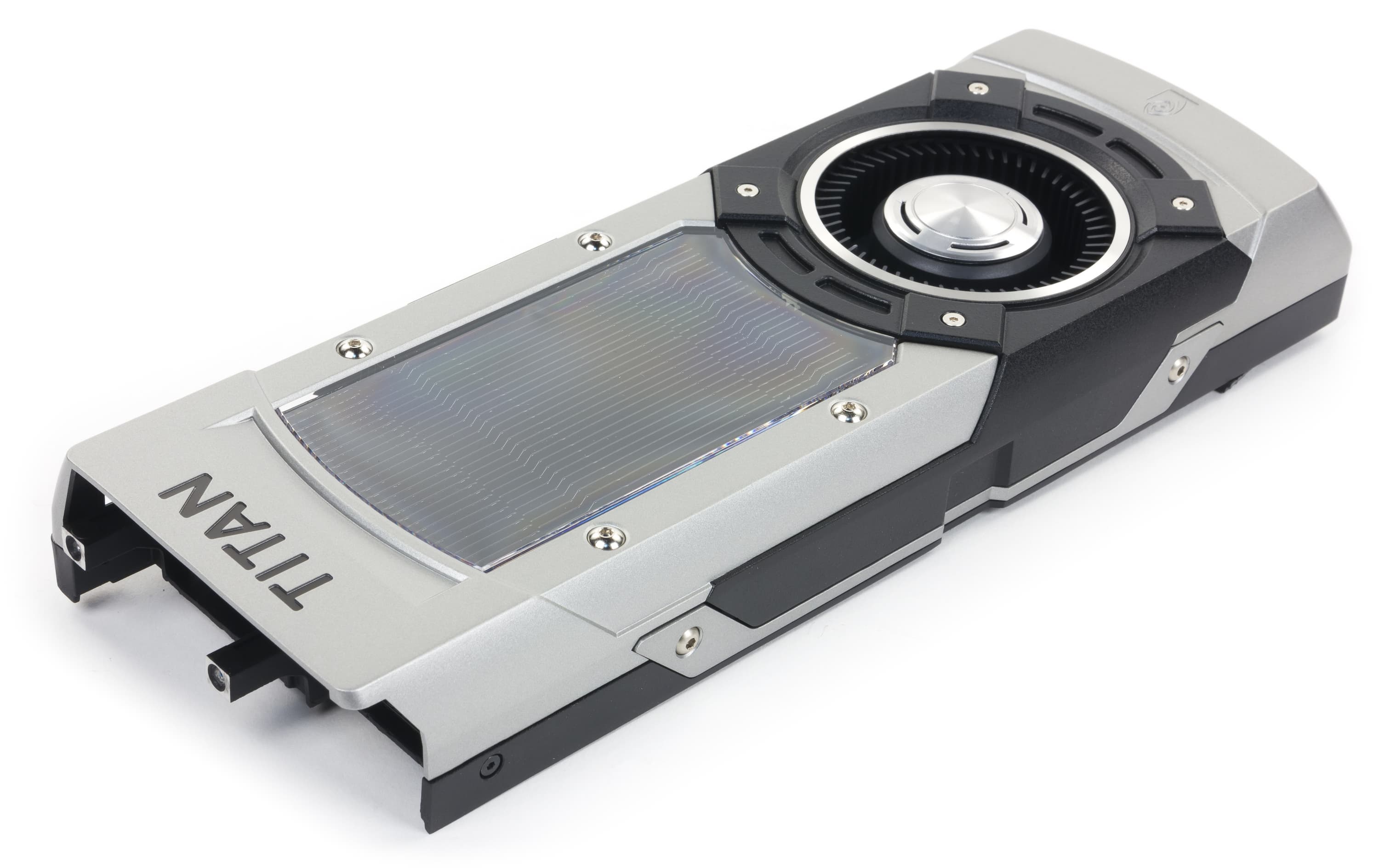

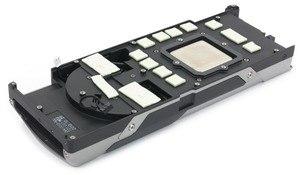

Вначале о референс-кулере. Он имеет традиционную закрытую форму с цилиндрическим вентилятором на конце. Радиатор, прижимающийся к ядру, основан на испарительной камере, внутри которой находится особая легкоиспаряемая жидкость. Нижняя пластина камеры прижимается к ядру, тепло передается жидкости, которая испаряется и уносит тепло к верхней пластине (имеющей ребра охлаждения), где пары конденсируются. Мы уже не раз рассказывали об этой схеме современного охлаждения топовых ускорителей.

Немного нелепая ситуация сложилась с охлаждением микросхем памяти: охлаждается только та половина, которая расположена на лицевой стороне карты (у кулера есть специальная пластина, прижимающаяся к микросхемам памяти и транзисторам силового блока). Вторая же половина микросхем (на обратной стороне) оставлена вообще без охлаждения. Впрочем, для памяти, работающей на номинальной для нее частоте, охлаждение в принципе не требуется.

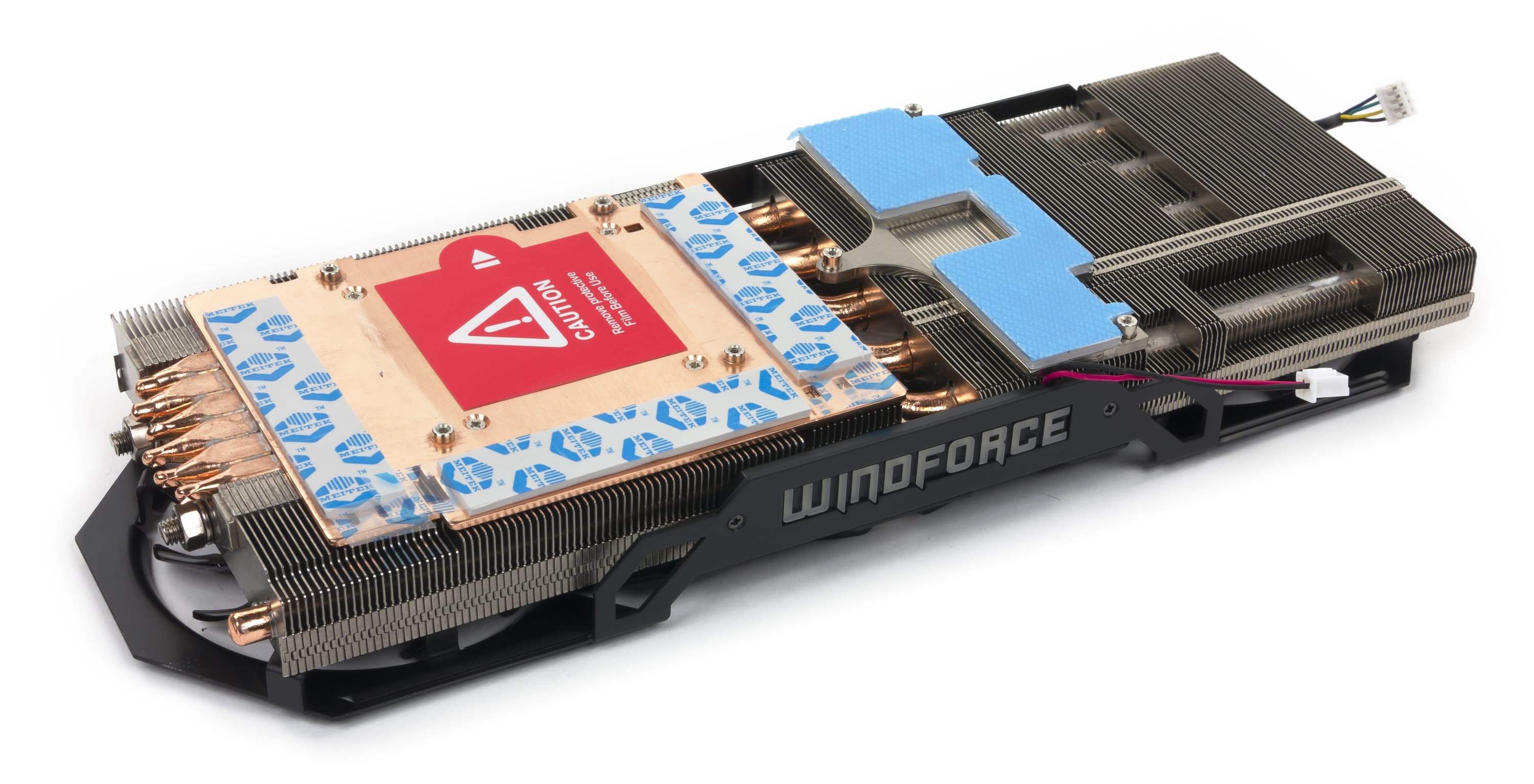

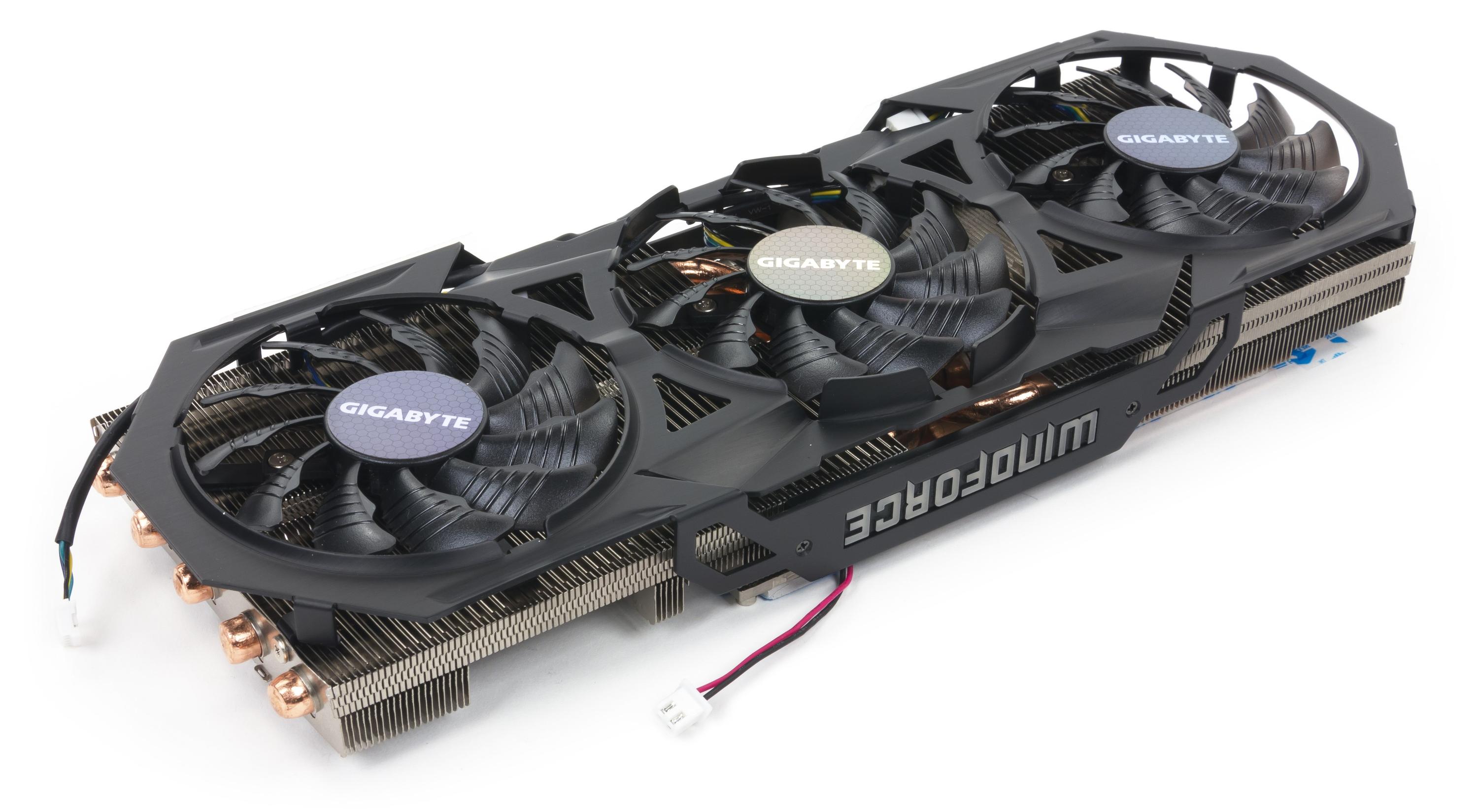

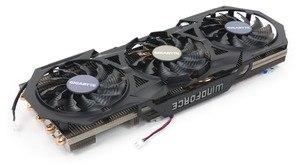

Теперь о кулере WindForce. Основой данного кулера являются два радиатора, один из которых (что побольше) прижимается к ядру и микросхемам памяти, а второй (поменьше) обслуживает силовые транзисторы и служит теплосъемником для первого. Радиаторы соединены большим количеством медных тепловых трубок, обеспечивающих наилучший отвод тепла от графического процессора.

Сверху все это дело накрывается кожухом с тремя очень тонкими вентиляторами с особой закруткой лопастей. Надо добавить, что на торце референс-кулера светится логотип Geforce GTX, а у кулера Gigabyte там же гордо светится лого WindForce.

После 6-часового прогона под нагрузкой максимальная температура при работе с референс-кулером не превысила 85 градусов, что является приемлемым результатом для видеокарты уровня Hi-End (по сути, самой мощной из однопроцессорных на сегодня). Однако при этом максимальная частота вращения вентиляторов достигает 2342 оборотов в минуту, что делает СО безусловно шумной, хотя уровень шума и не является критическим. А вот при работе с кулером WindForce максимальная температура ядра не превысила 76 градусов, что уже является отличным результатом. Разница почти в 10 градусов! При этом максимальная частота вращения вентиляторов составляет 1949 оборотов в минуту, что, с учетом особой конструкции вентиляторов, делает данную СО почти неслышной на фоне работы всего системного блока. Так что «овчинка стоит выделки», то бишь замена референс-кулера имеет смысл! (Поясню, что, как правило, мы начинаем ощущать шум кулера (среднетипичного для видеокарт) начиная примерно с 1800-2000 оборотов в минуту (зависит от конструкции вентиляторов). 2500 оборотов в минуту — это уже весьма шумное устройство.)

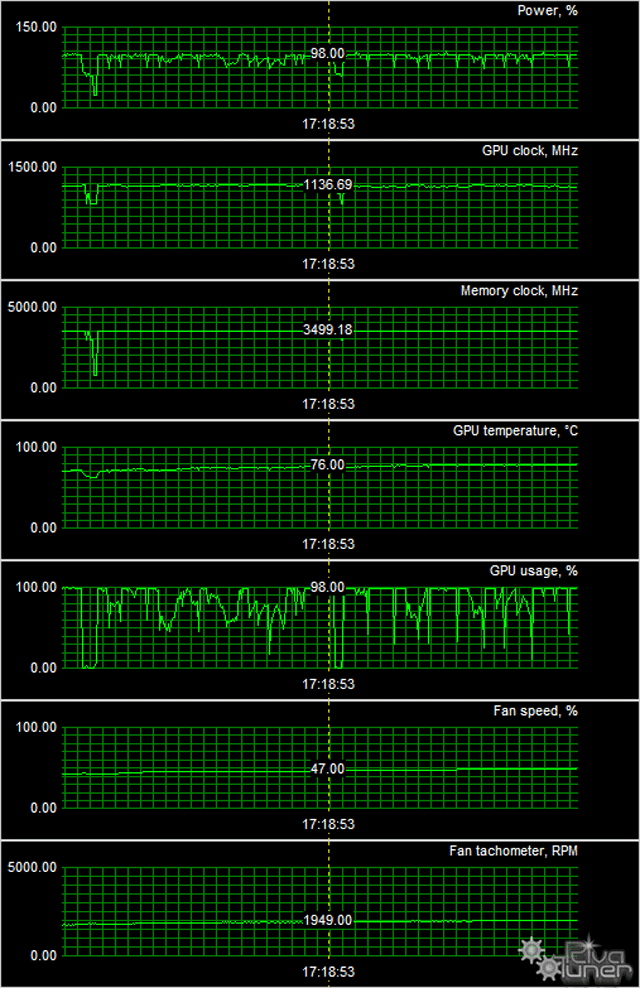

Мониторинг температурного режима (с помощью EVGA PrecisionX (автор А. Николайчук AKA Unwinder)
При работе с референс-кулером
При работе с кулером WindForce

Комплектация.

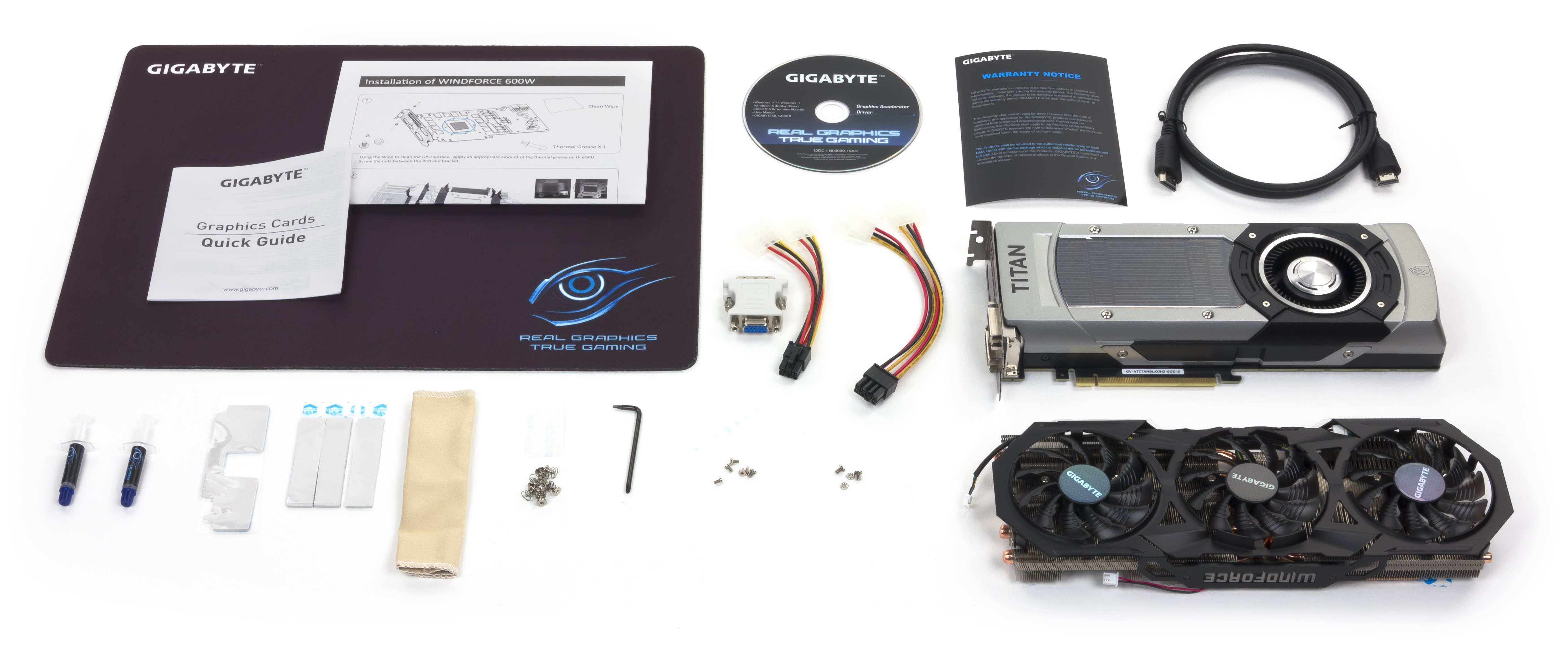

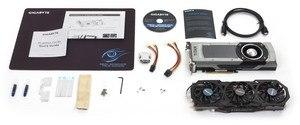

Базовый комплект поставки GTX Titan Black должен включать руководство пользователя, а также диск с драйверами и утилитами. Мы видим базовый комплект плюс вышеупомянутый кулер WindForce (вместе с набором креплений для его установки на карту), а также адаптер DVI-to-VGA, разветвители питания и HDMI-кабель. В качестве бонуса поставляется фирменный большой коврик для мыши.

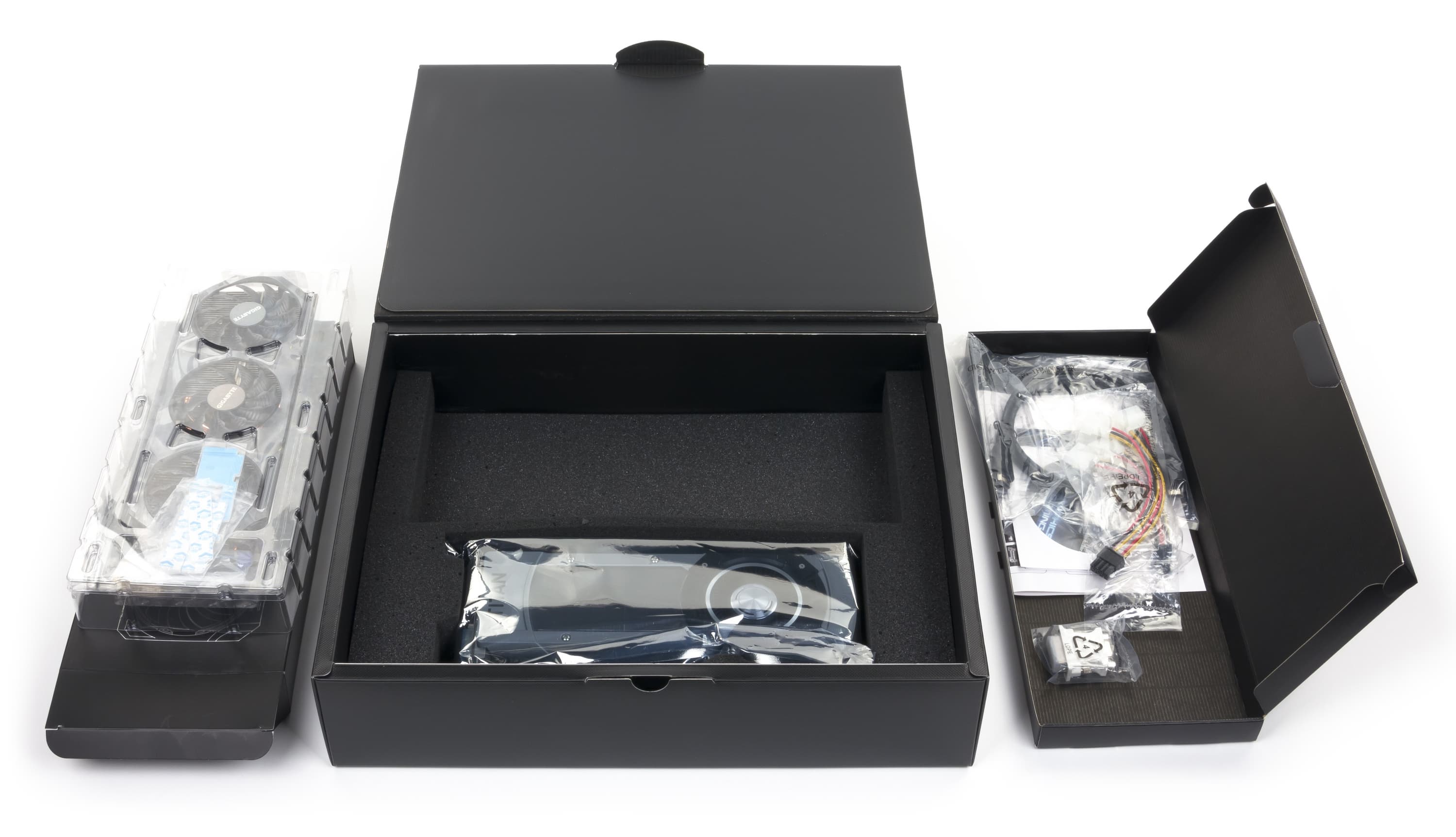

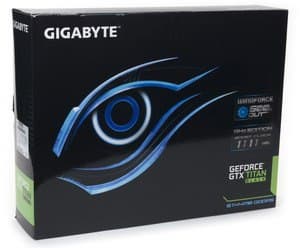

Упаковка

Установка и драйверы

Конфигурация тестового стенда

  • Компьютеры на базе процессора Intel Core i7-3960X (Socket 2011):
    • 2 процессора Intel Core i7-3960X (o/c 4 ГГц);
    • СО Hydro SeriesT H100i Extreme Performance CPU Cooler;
    • СО Intel Thermal Solution RTS2011LC;
    • системная плата Asus Sabertooth X79 на чипсете Intel X79;
    • системная плата MSI X79A-GD45(8D) на чипсете Intel X79;
    • оперативная память 16 ГБ DDR3 Corsair Vengeance CMZ16GX3M4A1600C9 1600 МГц;
    • жесткий диск Seagate Barracuda 7200.14 3 ТБ SATA2;
    • жесткий диск WD Caviar Blue WD10EZEX 1 TБ SATA2;
    • 2 SSD Corsair Neutron SSD CSSD-N120GB3-BK;
    • 2 блока питания Corsair CMPSU-1200AXEU (1200 Вт);
    • корпус Corsair Obsidian 800D Full Tower.
  • операционная система Windows 7 64-битная; DirectX 11.1;
  • монитор Dell UltraSharp U3011 (30″);
  • монитор Asus ProArt PA249Q (24″);
  • драйверы AMD версии Catalyst 14.6, Nvidia версии 340.43. VSync отключен.

Список инструментов тестирования

Все настройки в нижеперечисленном ПО выставлены на максимальное качество графики.

  • BioShock Infinite (Irrational Games/2K Games) — DirectX 11.0

  • 3DMark (2013) (FutureMark) — DirectX 11.1, настройки тестирования — Performance. Использовался набор тестов FireStrike (в результатах показаны graphics points только по этому набору тестов).

  • Tomb Raider (2014) (Crystal Dynamics/Square Enix), DirectX 11.0

  • Sniper Elite V2 (Rebellion Developments/505 Games) — DirectX 11.0

  • Crysis 3 (Crytek/EA), DirectX 11.0

  • Unigine Valley Benchmark (Unigine) — DirectX 11.0, скачать здесь

  • Hitman Absolution (IO Interactive/Square Enix) — DirectX 11.1

  • Metro: Last Light (4A Games/Deep Silver) — DirectX 11.0

  • Battlefield 4 (EA Digital Illusions CE/EA) — DirectX 11.0

  • Thief (2014) (Eldos Montreal/Square Enix) — DirectX 11.1

Результаты тестов: сравнение производительности

Выводы

Рейтинг iXBT.com
Пояснение Дата взятия цен из розничной продажи для формирования Рейтингов полезности
Рейтинг ускорителей iXBT.com демонстрирует нам функциональность видеокарт друг относительно друга и нормирован по самому слабому ускорителю — Geforce GT 630 (то есть сочетание скорости и функций GT 630 приняты за 100%). Рейтинги ведутся по 36 ежемесячно исследуемых нами в рамках i3D-Speed акселераторам (методику рейтингования можно посмотреть здесь). Выбирается группа карт для анализа, куда входят GTX Titan Black и его конкуренты. Для расчета рейтингов полезности использованы цены из розничной продажи на период, указанный справа. конец июля 2014 г.
Название ускорителя Рейтинг iXBT.com Рейтинг полез. Цена
06 Gigabyte GTX Titan Black 6144 МБ, 1006—1166/7000 1380 125 1105
07 R9 290X 4096 МБ, 1000/1000/5000 Uber Mode 1260 214 589
08 GTX 780 Ti 3072 МБ, 875—1020/7000 1250 169 741
09 GTX Titan 6144 МБ, 837—876/6000 1190 103 1157

Комментарий к Рейтингам iXBT.com


Как и ожидалось, исследуемый продукт Gigabyte оказался лидером среди однопроцессорных гигантов, то есть самым производительным на сегодня ускорителем, основанным на одном GPU.
Рейтинг полезности
Пояснение Дата взятия цен из розничной продажи для формирования Рейтингов полезности
Рейтинг полезности тех же карт получается, если показатели предыдущего рейтинга разделить на цены соответствующих ускорителей конец июля 2014 г.
Название ускорителя Рейтинг полез. Рейтинг iXBT.com Цена
23 R9 290X 4096 МБ, 1000/1000/5000 Uber Mode 214 1260 589
27 GTX 780 Ti 3072 МБ, 875—1020/7000 169 1250 741
31 Gigabyte GTX Titan Black 6144 МБ, 1006—1166/7000 125 1380 1105
35 GTX Titan 6144 МБ, 837—876/6000 103 1190 1157

Комментарий к Рейтингам полезности


Однако невероятно завышенные цены на семейство Titan приводят к тому, что покупать такие ускорители совершенно бессмысленно. Так, GTX 780 Ti очень близок по скорости к Titan Black, а 6 ГБ видеопамяти пока остаются невостребованными (даже самым тяжелым с точки зрения графики играм достаточно 3-4 ГБ). Поэтому мы можем посоветовать приобрести Titan Black разве что фанатам самого крутого «железа» в надежде, что 6 ГБ локальной памяти может пригодиться в играх, выходящих до конца этого года. В следующем же году выйдут ускорители нового поколения, и Titan канет в лету. Ну а самым выгодным приобретением из топовых однопроцессорных ускорителей на сегодня является Radeon R9 290X.

Gigabyte GTX Titan Black OC WindForce 6144 МБ 384-битной GDDR5 PCI-E — оригинальный и интересный продукт для энтузиастов, желающих любой ценой приобрести самый быстрый на сегодня однопроцессорный ускоритель с гигантским объемом памяти в 6 ГБ. В комплекте поставки имеется фирменная система охлаждения Gigabyte, которая показала себя более эффективной и малошумной по сравнению с референсным кулером, так что рекомендуем произвести замену штатной СО. Данный ускоритель выпускается очень ограниченным тиражом, цена у него чрезмерно высокая, и рекомендовать его мы можем только тем, кто готов отдать примерно 40 тысяч рублей за устройство с самым быстрым и мощным GPU и большим объемом памяти. Также к плюсам карты можно отнести относительную компактность (особенно со штатным кулером) — конечно, лишь по меркам современных ускорителей класса Hi-End.

Oкончательное решение традиционно остается за нашими читателями (смотрите на цены ниже!).

В номинации «Оригинальный дизайн» (за август 2014 года)

награду получила карта:
  • Gigabyte GTX Titan Black OC WindForce 6144 МБ 384-битной GDDR5 PCI-E


В номинации «Отличная поставка» (за август 2014 года)

награду получила карта:
  • Gigabyte GTX Titan Black OC WindForce 6144 МБ 384-битной GDDR5 PCI-E
Средняя текущая цена (количество предложений) в московской рознице:
Рассматриваемые карты Конкуренты
GTX Titan Black — $1008 (на 01.05.16) R9 290X — $431(33)
GTX Titan Black — $1008 (на 01.05.16) GTX 780 Ti 3 ГБ — $518(11)
GTX Titan Black — $1008 (на 01.05.16) GTX Titan — Н/Д(0)
Gigabyte GTX Titan Black — Н/Д(0), T-10828844 GTX Titan Black — $1008 (на 01.05.16)
Предложения Gigabyte GTX Titan Black OC WindForce
L-10828844-10
