Geforce GTX 770 в исполнении Gigabyte

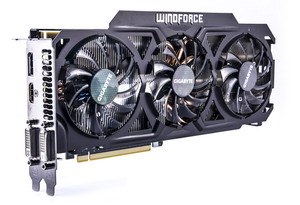

Gigabyte Geforce GTX 770 WindForce OC 2048 МБ 256-битной GDDR5 PCI-E


Содержание

  1. Введение
  2. Особенности видеокарт
  3. Конфигурации стенда, список тестовых инструментов
  4. Результаты тестов
  5. Выводы


Помните комедию «Здравствуйте, я ваша тетя!»? В этом фильме псевдомиллионерша на удивленный вопрос: «Как вы могли оставить детей у Дона Педро, ведь он умер?» — ответила: «Ну у другого Педро. Мало ли в Бразилии Педров?!» Так вот и здесь: мало ли GTX 770 на свете? Конечно нет! Их много, очень много. Недавно изучали подобный ускоритель в исполнении Asus, а теперь настала очередь модели Gigabyte. Забегая вперед, отметим, что продукт крайне интересный с точки зрения системы охлаждения.

Как обычно, быстро пройдемся по справочникам, дающим неопытным пользователям возможность разобраться в тонкостях выбора ускорителя и особенностях современных графических процессоров:

Если кто не вернулся после чтения этих увлекательных материалов, то я не виноват. Такова жизнь: хочешь поменять видеокарточку — пойми, как ее настроить.

Ну что, теперь за дело, а именно за исследование карты на базе Geforce GTX 770 в исполнении компании Gigabyte.

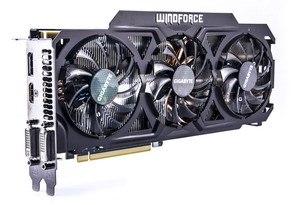

Платa

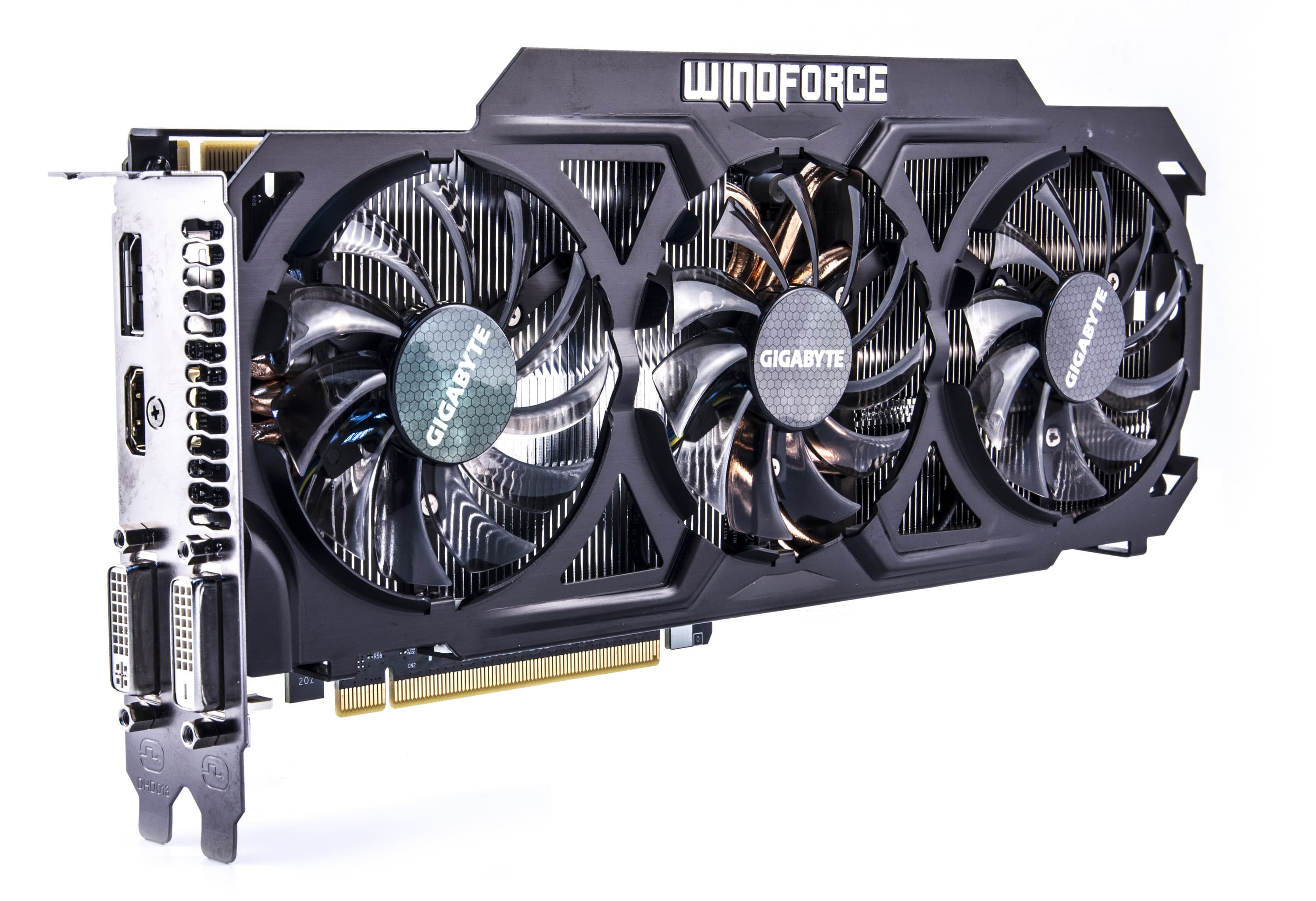

Gigabyte Geforce GTX 770 WindForce OC 2048 МБ 256-битной GDDR5 PCI-E
  • GPU: Geforce GTX 770 (GK104)
  • Интерфейс: PCI Express x16
  • Частота работы GPU (ROPs): 1137—1250 МГц (номинал — 1046—1075 МГц)
  • Частота работы памяти (физическая (эффективная)): 1750 (7000) МГц (номинал — 1750 (7000) МГц)
  • Ширина шины обмена с памятью: 256 бит
  • Число вычислительных блоков в GPU/частота работы блоков: 8/1137—1250 МГц (номинал — 8/1046—1075 МГц)
  • Число операций (ALU) в блоке: 192
  • Суммарное число операций (ALU): 1536
  • Число блоков текстурирования: 128 (BLF/TLF/ANIS)
  • Число блоков растеризации (ROP): 32
  • Размеры: 278×110×36 мм (карта занимает 2 слота в системном блоке)
  • Цвет текстолита: черный
  • Энергопотребление (пиковое в 3D/в режиме 2D/в режиме «сна»): 247/98/63 Вт
  • Выходные гнезда: 1×DVI (Dual-Link/HDMI), 1×DVI (Single-Link/VGA), 1×HDMI 1.4a, 1×DisplayPort 1.2
  • Поддержка многопроцессорной работы: SLI (Hardware)

Gigabyte Geforce GTX 770 WindForce OC 2048 МБ 256-битной GDDR5 PCI-E
Карта имеет 2048 МБ памяти GDDR5 SDRAM, размещенной в 8 микросхемах на лицевой стороне PCB.

Микросхемы памяти Samsung (GDDR5). Микросхемы расчитаны на максимальную частоту работы в 1785 (7140) МГц.

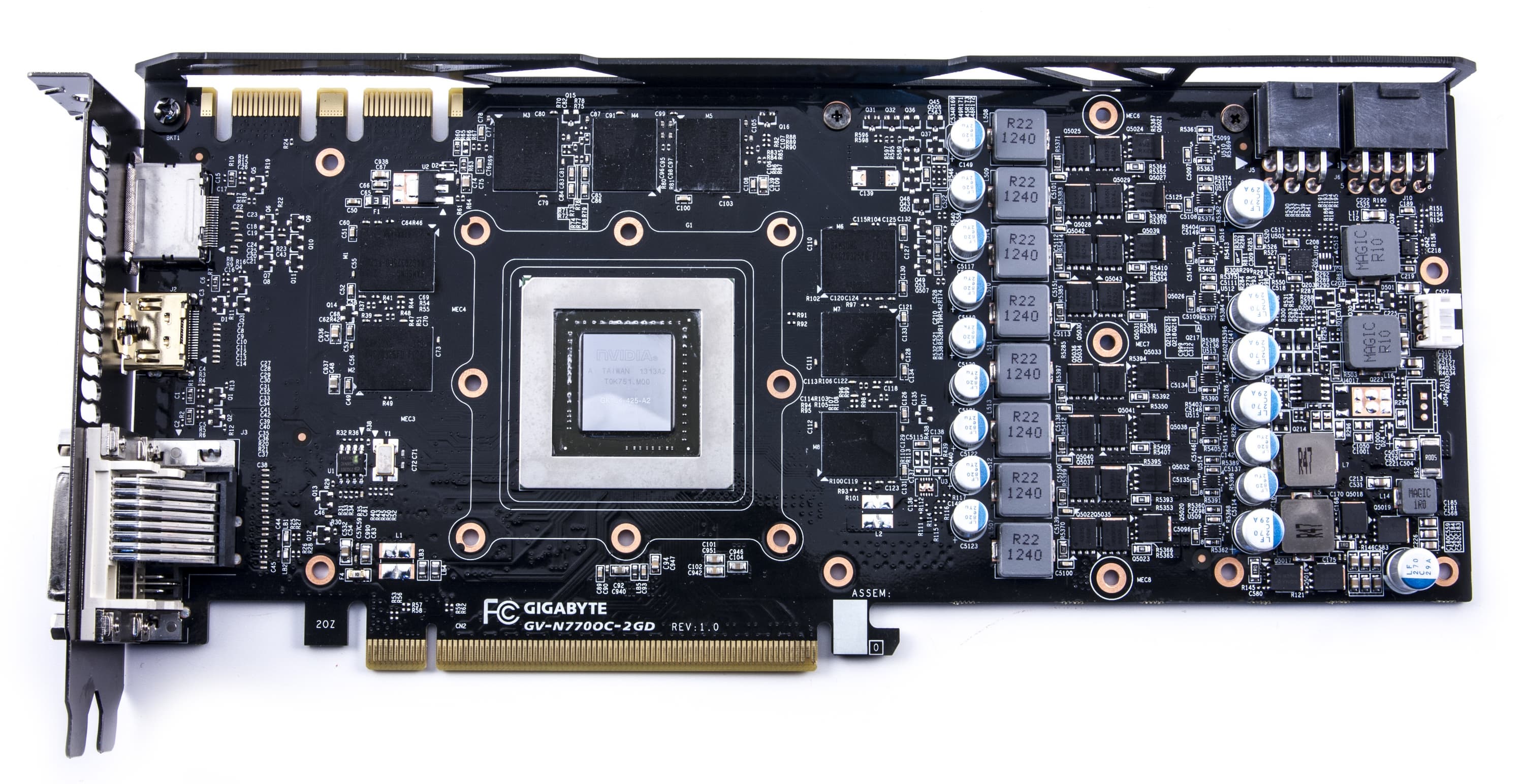

Сравнение с эталонным дизайном, вид спереди
Gigabyte Geforce GTX 770 WindForce OC 2048 МБ 256-битной GDDR5 PCI-E Reference card Nvidia Geforce GTX 770

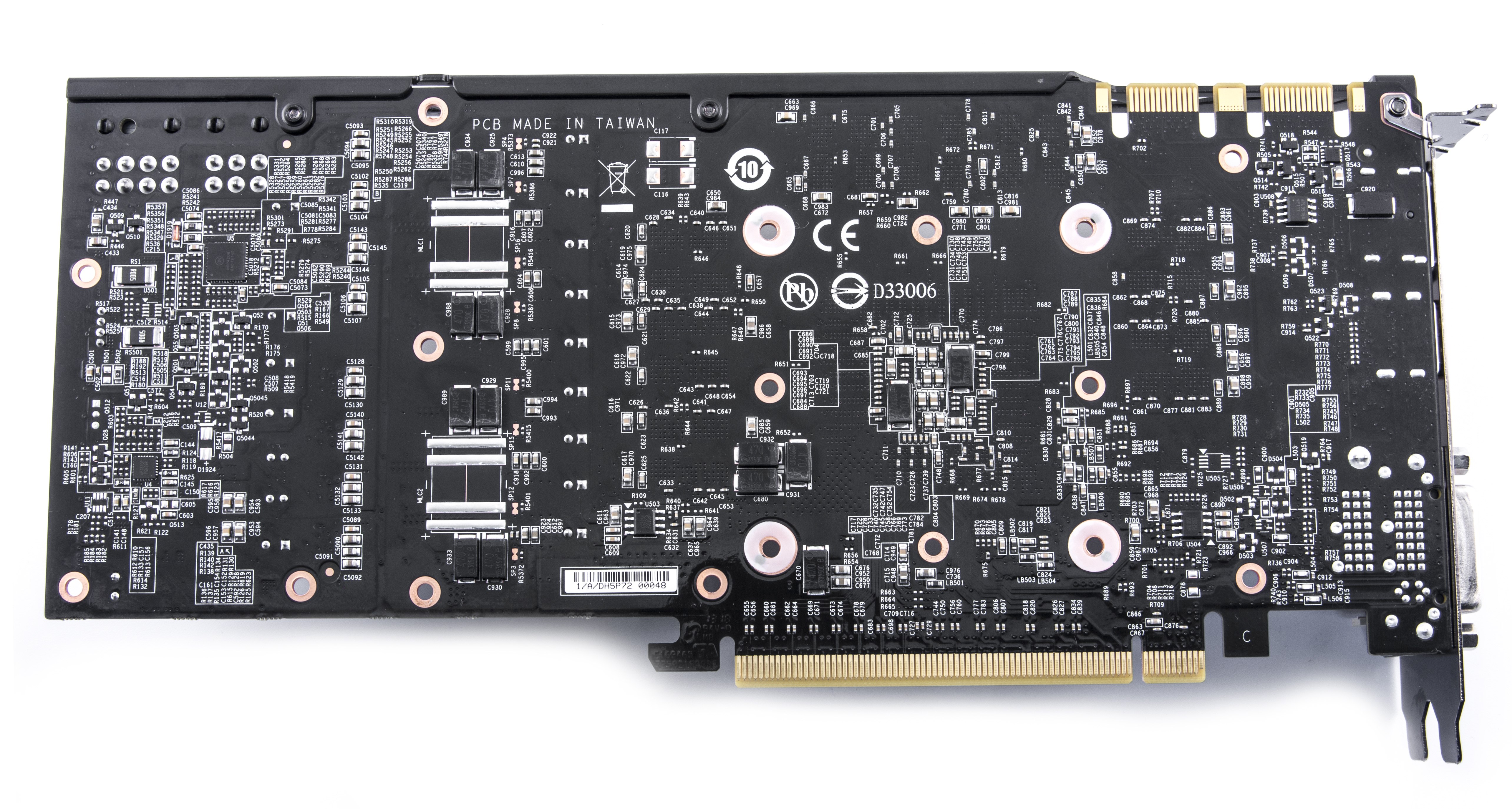

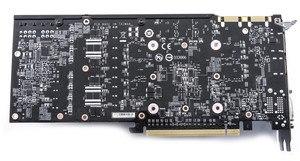

Сравнение с эталонным дизайном, вид сзади
Gigabyte Geforce GTX 770 WindForce OC 2048 МБ 256-битной GDDR5 PCI-E Reference card Nvidia Geforce GTX 770

Удивительное рядом! Все привыкли к тому, что карты Gigabyte с их фирменными PCB выполнены в синем цвете, а тут уже в который раз мы видим черный текстолит. Тем не менее, это карты именно Gigabyte, а не купленные референс-платы. Некоторые исследования дали почву полагать, что компания разместила заказ на производство карт на мощностях Foxconn, который, как известно, держит только черный лак для покраски (все карты и платы, выпускаемые Foxconn, черного цвета). Правда, до стадии выпуска над PCB все же поработали инженеры из Gigabyte. Можем отметить, что снова, как и в случае с Asus, основные изменения внесены в блок питания. Да, схема питания получила 8 фаз, установлен улучшенный цифровой контроллер. Таким образом, продукт получил отличный оверклокерский потенциал. Разумеется, при производстве PCB были использованы Durable-технологии Gigabyte по экранированию платы, а также иные тонкости проектирования для снижения нагрева карты в процессе работы. Ускоритель имеет дополнительную подпитку через 6-контактный и 8-контактный разъемы.

Набор гнезд стандартный: 1 DVI (Dual-Link и совместим с выводом на HDMI), 1 DVI (Single-Link и совместим с выводом на VGA), 1 HDMI и 1 DisplayPort. Cуммарно можно подключить 4 приемника, однако потребуются переходники, если все мониторы будут с одинаковыми входами. Без переходников можно подключить только два монитора с DVI.

Максимальные разрешения и частоты:

  • 240 Гц — максимальная частота обновления;
  • 2048×1536@85 Гц — по аналоговому интерфейсу;
  • 2560×1600@60 Гц — по цифровому интерфейсу (для DVI-гнезд с Dual-Link/HDMI).

Что касается возможностей ускорения обработки видеопотоков Full HD и т. п. — в 2007 году мы проводили такое исследование, с ним можно ознакомиться здесь.

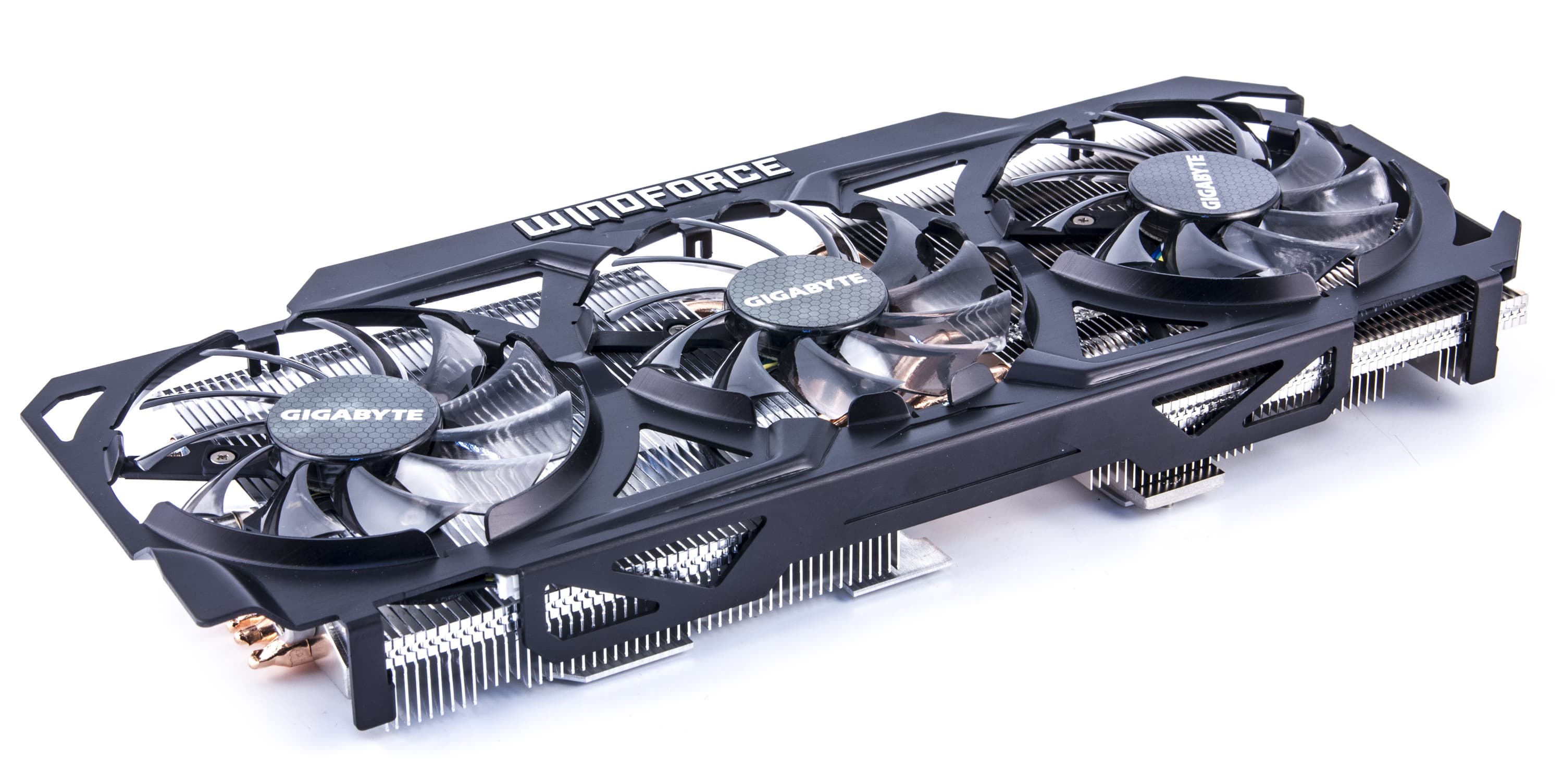

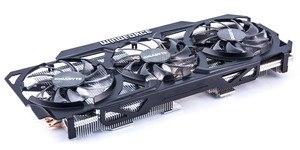

О системе охлаждения.

Gigabyte Geforce GTX 770 WindForce OC 2048 МБ 256-битной GDDR5 PCI-E
Компания уже давно использует свои наработки в серии WindForce (а еще ранее в SuperOverclocked), и нами они признаны по сути самыми успешными среди всех кулеров. Действительно, СО занимает всего 2 слота в системном блоке, а является очень и очень эффективной.

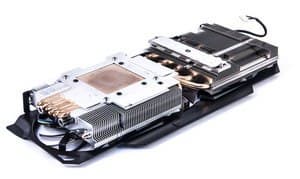

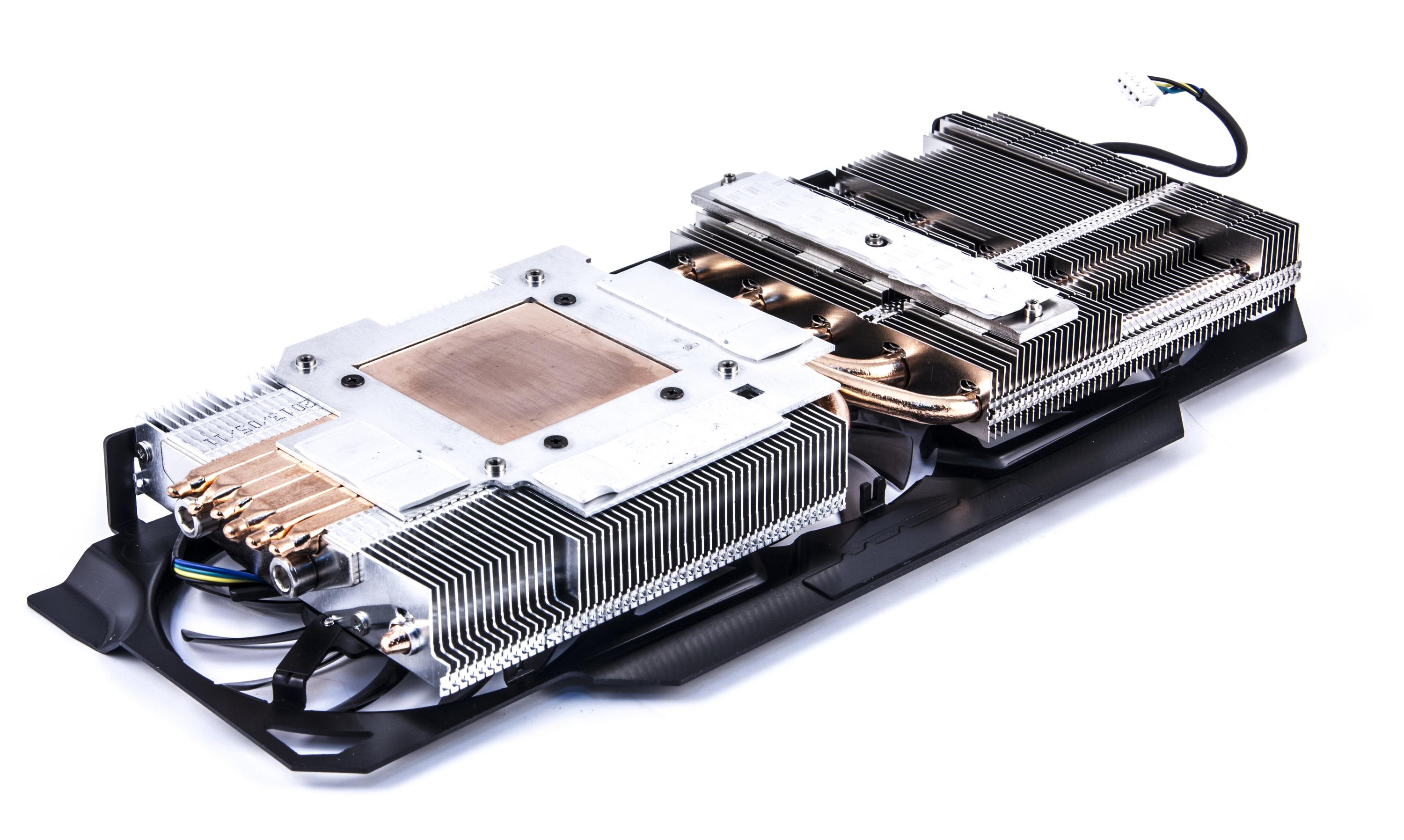

Центральное место — два радиатора: большой и поменьше. Большой радиатор имеет медное основание, через которое проходит много медных теплопроводящих трубок, несущие тепло на второй малый радиатор. Таким образом, тепло равномерно распределяется по всем ребрам обоих радиаторов. Сверху радиаторы прикрыты кожухом с тремя почти плоскими вентиляторами, имеющими особые изгибы лопастей, что снижает шум при работе.

Микросхемы памяти охлаждаются тем же основным радиатором, а силовые транзисторы — малым радиатором. Поэтому в целом охлаждение налажено просто отлично. Несмотря на то, что максимальная частота вращения двух вентиляторов (третий работает всегда на слабых оборотах и является вспомогательным) достигает 2600 оборотов в минуту, шума практически не слышно из-за особой конструкции вентиляторов.

Мы провели исследование температурного режима с помощью утилиты EVGA PrecisionX (автор А. Николайчук AKA Unwinder) и получили следующие результаты:

Gigabyte Geforce GTX 770 WindForce OC 2048 МБ 256-битной GDDR5 PCI-E

После 6-часового прогона под нагрузкой мы видим, что максимальная температура не превысила 78 °C, что для такого рода ускорителя просто отличный результат.

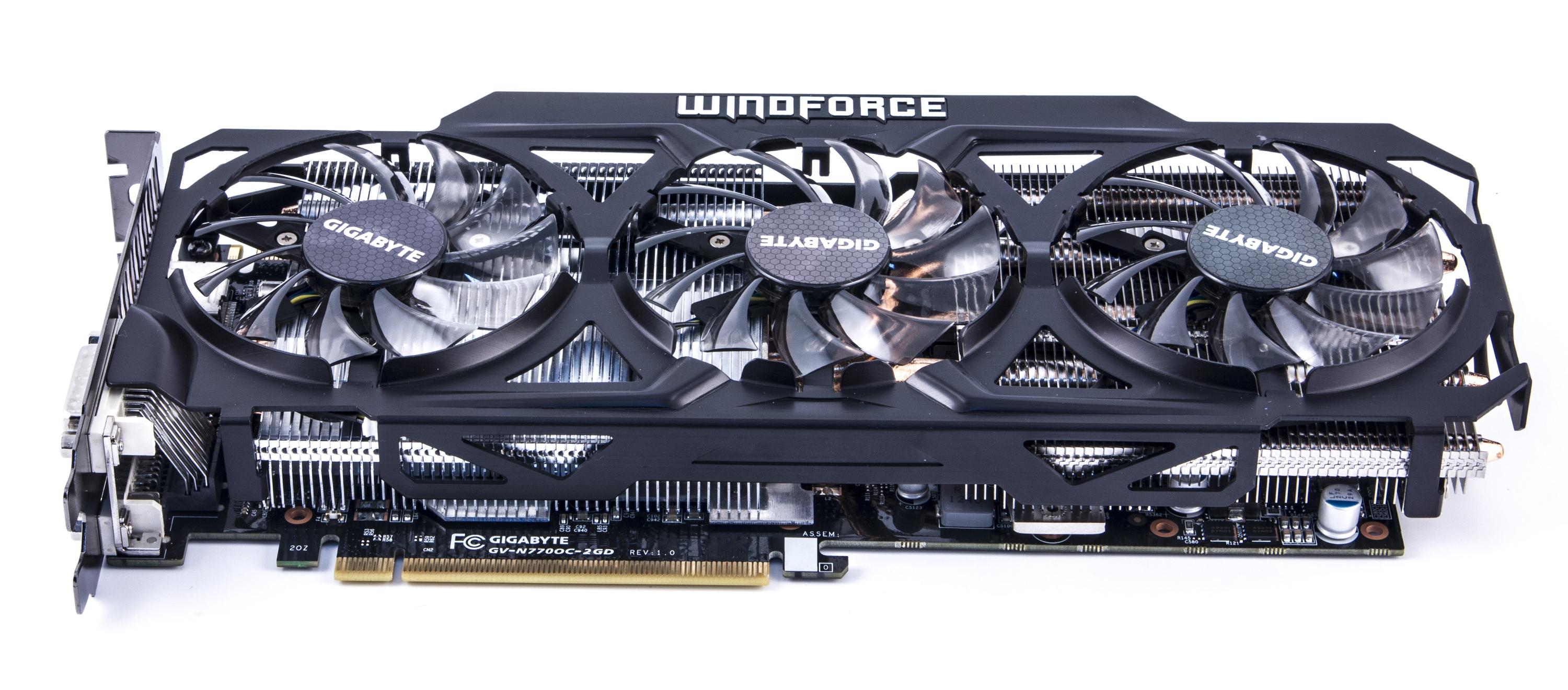

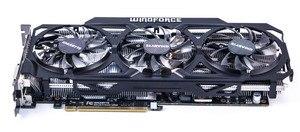

Теперь о комплектации.

Базовый комплект поставки должен включать в себя: руководство пользователя, диск с драйверами и утилитами. Однако к нам карта прибыла в технической упаковке.

Gigabyte Geforce GTX 770 WindForce OC 2048 МБ 256-битной GDDR5 PCI-E
В нашем случае комплекта нет, но компания заверила, что поставляет базовый комплект плюс разветвитель питания.

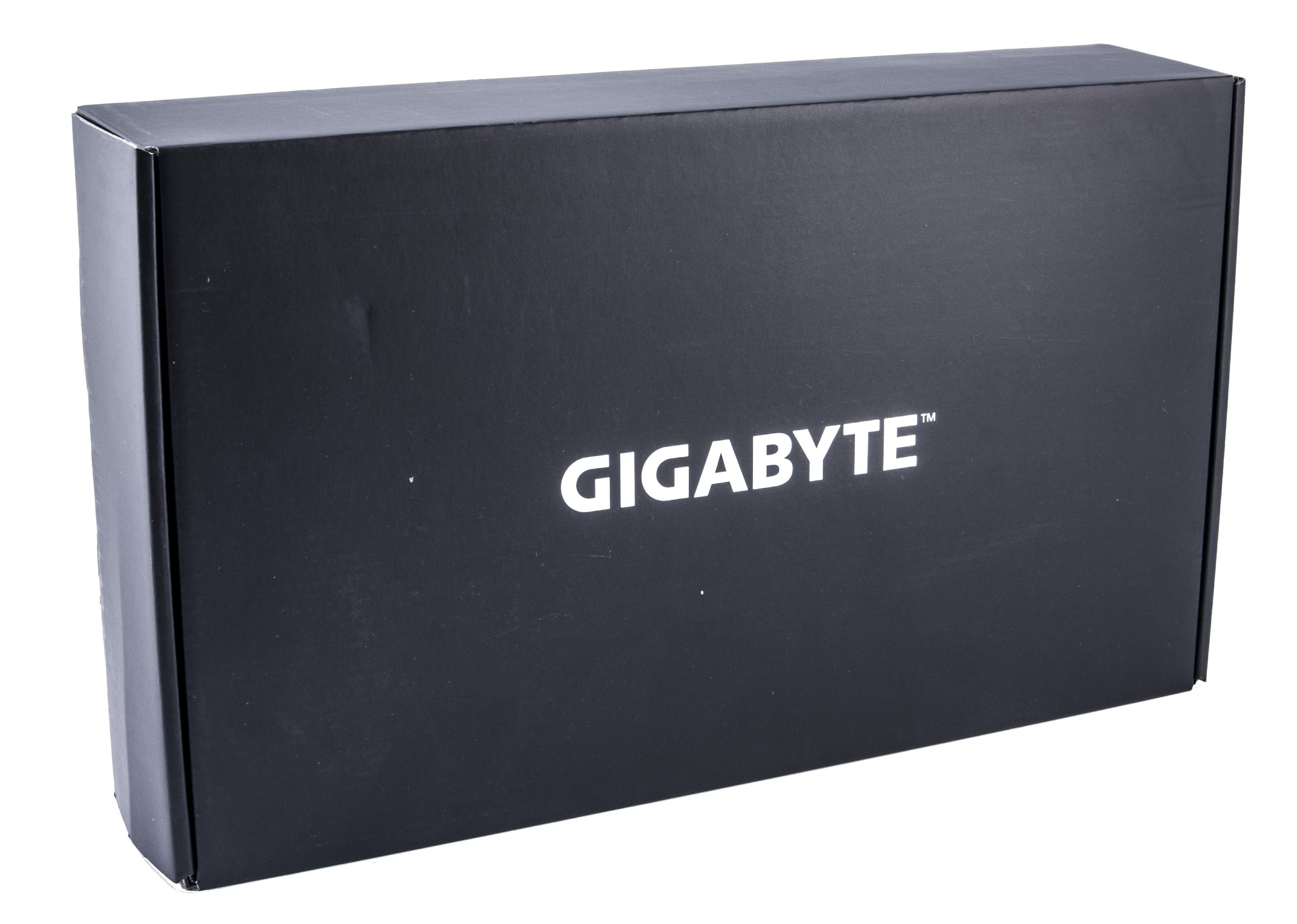

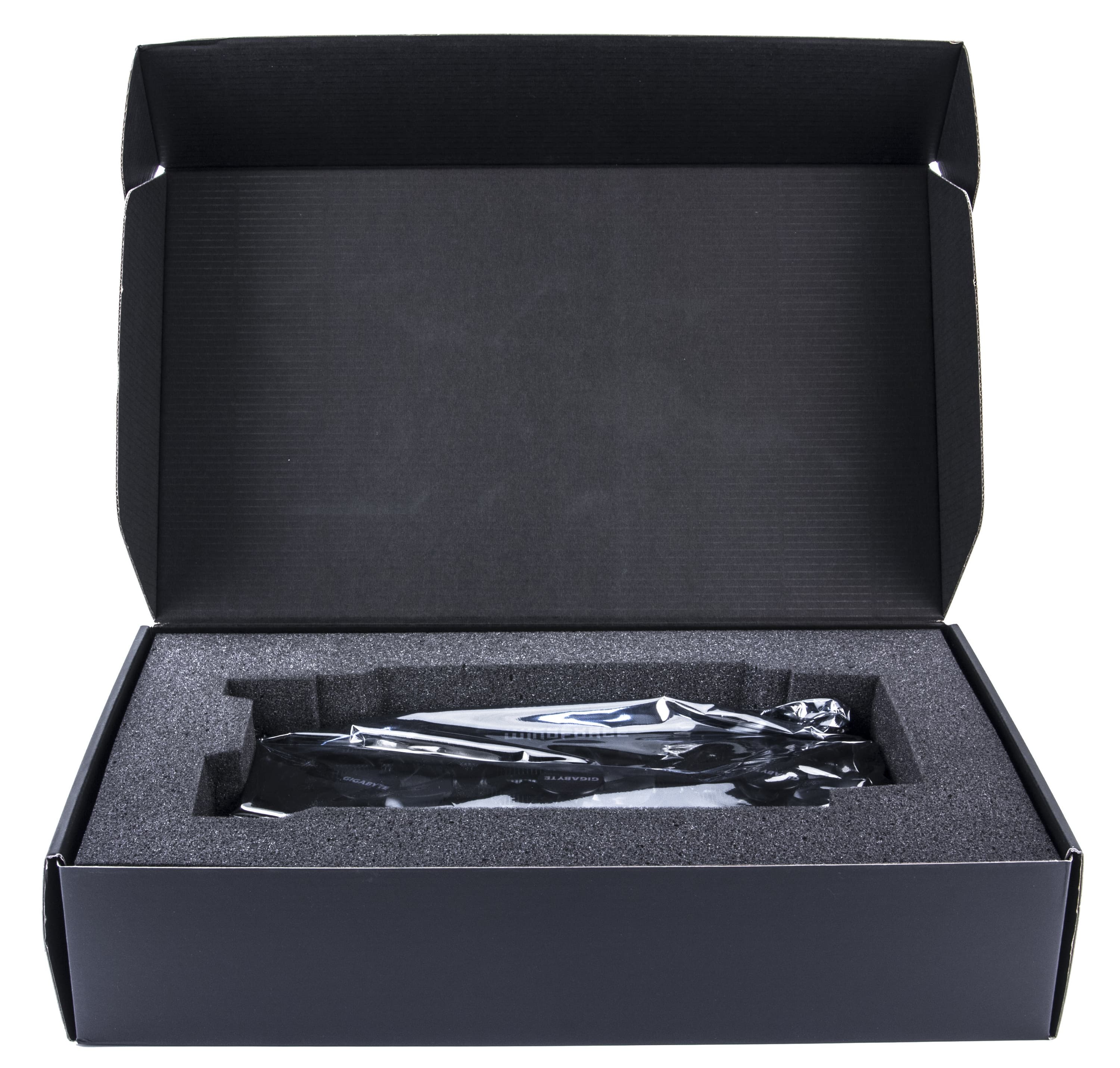

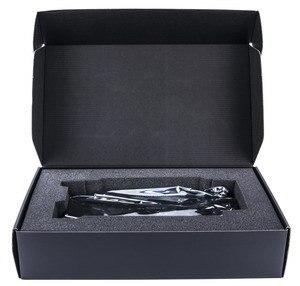

Упаковкa. В данном случае она просто техническая.

Gigabyte Geforce GTX 770 WindForce OC 2048 МБ 256-битной GDDR5 PCI-E

Установка и драйверы

Конфигурация тестового стенда:

  • Компьютеры на базе процессора Intel Core i7-3960X (Socket 2011):
    • 2 процессора Intel Core i7-3960X (o/c 4 ГГц);
    • СО Hydro SeriesT H100i Extreme Performance CPU Cooler;
    • СО Intel Thermal Solution RTS2011LC;
    • системная плата Asus Sabertooth X79 на чипсете Intel X79;
    • системная плата MSI X79A-GD45(8D) на чипсете Intel X79;
    • оперативная память 16 ГБ DDR3 Corsair Vengeance CMZ16GX3M4A1600C9 1600 МГц;
    • жесткий диск Seagate Barracuda 7200.14 3 ТБ SATA2;
    • жесткий диск WD Caviar Blue WD10EZEX 1 TБ SATA2;
    • 2 SSD Corsair Neutron SSD CSSD-N120GB3-BK;
    • 2 блока питания Corsair CMPSU-1200AXEU (1200 Вт);
    • корпус Corsair Obsidian 800D Full Tower.
  • операционная система Windows 7 64-битная; DirectX 11.1;
  • монитор Dell UltraSharp U3011 (30″);
  • драйверы AMD версии Catalyst 13.6 beta; Nvidia версии 326.19

VSync отключен.

Результаты тестов: сравнение производительности

В качестве инструментария мы использовали:

  • Hard Reset (Flying Wild Hog) — DirectX 11.0, для тестирования использовался встроенный в игру бенчмарк, все настройки выставлены на максимальное качество.
    Благодарим компанию Nvidia за предоставление лицензионного продукта.

  • Total War: Shogun 2 (Creavive Assembly/SEGA) — DirectX 11.0, для тестирования использовался встроенный в игру бенчмарк, все настройки выставлены на максимальное качество.
    Благодарим компанию Nvidia за предоставление лицензионного продукта.

  • 3DMark (2013) (FutureMark) — DirectX 11.1, настройки тестирования — Performance. Использовался набор тестов FireStrike (в результатах показаны graphics points только по этому набору тестов).

  • Aliens vs. Predator (2010) (Rebellion/SEGA), DirectX 11.0, настройки тестирования — Very High (запуск бенчмарка из меню).

  • Nexuiz (2012) (IllFonic/THQ) — DirectX 11.0, для тестирования использовался встроенный в игру бенчмарк, все настройки выставлены на максимальное качество.

  • Crysis 2 Maximum (Crytek/EA), DirectX 11.0, настройки тестирования — Very High, используется уровень Central Park. Бенчмарк запускался с помощью утилиты Adrenaline Crysis 2 Benchmark Tool.

  • Unigine Valley Benchmark (Unigine) — DirectX 11.0, скачать здесь, настройки тестирования — Максимальные.
    Хотим отдельно поблагодарить коллектив компании Unigine за предоставление бенчмарка Advanced Edition.

  • Unigine Heaven Benchmark 2.5 Pro (Unigine) — DirectX 11.0, скачать здесь, настройки тестирования — High.
    Хотим отдельно поблагодарить коллектив компании Unigine и лично Александра Запрягаева за помощь в настройках работы бенчмарка.

  • DiRT Showdown (Codemasters) — DirectX 11.0, настройки тестирования — Ultra High (запуск бенчмарка: dirt showdown.exe -benchmark example_benchmark.xml).
    Благодарим компанию AMD за предоставление лицензионного продукта.

  • Metro 2033 (4A Games/THQ) — DirectX 11.0, настройки тестирования — Super High, PhysX отключен (запуск бенчмарка в самой игре в виде отдельного файла).
    Благодарим компанию Nvidia за предоставление лицензионного продукта.

  • Sleeping Dogs (United Front Games/Square Enix) — DirectX 11.0, для тестирования использовался встроенный в игру бенчмарк, все настройки выставлены на максимальное качество.

  1. Total War: Shogun2
  2. Hard Reset
  3. Unigine Heaven Benchmark DirectX 11.0
  4. Aliens versus Predator (2010)
  5. Nexuiz (2012)
  6. Unigine Valley Benchmark
  7. 3DMark FireStrike Graphics Marks
  8. DiRT Showdown
  9. Metro 2033
  10. Sleeping Dogs
  11. Crysis 2

Выводы

Изучим, как обычно, рейтинги, которые ведутся по 36 ежемесячно исследуемых нами в рамках i3D-Speed акселераторам (методику рейтингования можно посмотреть в любом последнем выпуске i3D-Speed). Выберем из этих моделей группу карт для анализа, куда войдет исследуемый сегодня ускоритель, его аналог, работающий на номинальных частотах, ну и ближайшие конкуренты. Далее будем проводить анализ занятых позиций внутри этой группы. Вначале посмотрим на Рейтинг ускорителей iXBT.com, который демонстрирует нам функциональность видеокарт друг относительно друга и нормирован по самому слабому ускорителю — Geforce GT 630 (то есть сочетание скорости и функций GT 630 приняты за 100%). А затем взглянем на цены, чтобы оценить полезность рассматриваемых продуктов. Отметим, что для расчета рейтингов полезности были использованы розничные цены на середину августа 2013 года, поэтому они могут не совпадать с теми, которые приведены в конце статьи (всегда актуальные и постоянно обновляемые).

Рейтинг 3D-ускорителей iXBT.com

Название ускорителя Рейтинг iXBT.com Рейтинг полез. Цена
10 Gigabyte GTX 770 2048 МБ, 1137—1240/7000 900 201 448
12 GTX 770 2048 МБ, 1046—1075/7000 850 192 442
13 GTX 680 4096 МБ, 1071—1200/6000 850 151 563
14 HD 7970 3072 МБ, 1050/1050/6000 820 186 441
15 GTX 680 2048 МБ, 1000—1100/6000 790 153 517
16 HD 7970 3072 МБ, 925/925/5500 730 168 434

Повышенные (и весьма неплохо повышенные) частоты работы карты обеспечили ей первое место в выборке, выше идет GTX 780, относящийся к иной ценовой категории. Все остальное соответствует логике вещей: GTX 770 имеет более высокие частоты, чем GTX 680 — вот он его и опережает. А Radeon HD 7970 в свое время обогнал стандартный GTX 680, однако не осилил 4-гигабайтный (имеющий повышенные частоты работы) — собственно, это мы сейчас и наблюдаем.

Далее все внимание на самое интересное: Рейтинг полезности тех же карт (показатели предыдущего рейтинга делятся на цены соответствующих ускорителей):

Рейтинг полезности (возможности/цена)

Название ускорителя Рейтинг полез. Рейтинг iXBT.com Цена
14 Gigabyte GTX 770 2048 МБ, 1137—1240/7000 201 900 448
18 GTX 770 2048 МБ, 1046—1075/7000 192 850 442
20 HD 7970 3072 МБ, 1050/1050/6000 186 820 441
24 HD 7970 3072 МБ, 925/925/5500 168 730 434
26 GTX 680 2048 МБ, 1000—1100/6000 153 790 517
27 GTX 680 4096 МБ, 1071—1200/6000 151 850 563

В общем, расклад особо не поменялся. Да, несмотря на то, что у продукта Gigabyte цена чуть выше, чем в среднем по GTX 770 (на сентябрь 2013 года!), его повышенные частоты помогли ускорителю получить первое место, и реально на сегодня это один из самых выгодных для приобретения ускорителей в ценовой категории выше $400.

Итак:

Gigabyte Geforce GTX 770 WindForce OC 2048 МБ 256-битной GDDR5 PCI-E — отличный вариант GTX 770, обладающий прекрасной СО, превосходным оверклокерским потенциалом (я смог добиться стабильной работы карты на частотах 1290/7250 МГц!), уже штатно повышенными частотами работы. Все, что нужно тем, кто ищет добротный и мощный современный ускоритель в ценовой нише 400-450 долларов.

Окончательное решение традиционно остается за нашими читателями. Мы лишь даем информацию о рассмотренных продуктах, но не делаем прямых указаний по выбору того или иного изделия.

В номинации «Оригинальный дизайн» (за октябрь 2013 года) получила награду карта:

  • Gigabyte Geforce GTX 770 WindForce OC 2048 МБ 256-битной GDDR5 PCI-E



Средняя текущая цена (количество предложений) в московской рознице:
Рассматриваемые карты Конкуренты
GTX 770 2 ГБ — $362 (на 05.09.16) GTX 670 — $1166(2)
GTX 770 2 ГБ — $362 (на 05.09.16) GTX 680 2 ГБ — $428(3)
GTX 770 2 ГБ — $362 (на 05.09.16) HD 7970 3 ГБ — Н/Д(0)
GTX 770 2 ГБ — $362 (на 05.09.16) HD 7970 3 ГБ — Н/Д(0)
Gigabyte GTX 770 OC — Н/Д(0) GTX 770 2 ГБ — $362 (на 05.09.16)

Средняя цена по данным Яндекс.Маркет
T-10383438
Предложения Gigabyte Geforce GTX 770 WindForce OC по данным Яндекс.Маркет
L-10383438-10


Благодарим компанию Gigabyte Russia и лично Eva Chang
за предоставленную на тестирование видеокарту

2 блока питания Corsair CMPSU-1200AXEU для тестового стенда предоставлены компанией Corsair

Корпус Corsair Obsidian 800D Full Tower для тестового стенда предоставлен компанией Corsair

Модули памяти Corsair Vengeance CMZ16GX3M4X1600C9 для тестового стенда предоставлены компанией Corsair

Corsair Hydro SeriesT H100i CPU Cooler для тестового стенда предоставлен компанией Corsair

Монитор Dell UltraSharp U3011 для тестовых стендов предоставлен компанией Юлмарт

Системная плата Asus Sabertooth X79 для тестового стенда предоставлена компанией AsusTeK

Системная плата MSI X79A-GD45(8D) для тестового стенда предоставлена компанией MSI

Жесткий диск Seagate Barracuda 7200.14 3 ТБ для тестового стенда предоставлен компанией Seagate

Накопитель SSD OCZ Octane 512 ГБ для тестового стенда предоставлен компанией OCZ Russia

2 накопителя SSD Corsair Neutron SeriesT 120 ГБ для тестового стенда предоставлены компанией Corsair

Монитор Asus ProArt PA249Q для рабочего компьютера предоставлен компанией AsusTeK
