Geforce GTX 770 в исполнении Gainward

Gainward Geforce GTX 770 Phantom 2048 МБ 256-битной GDDR5 PCI-E


Содержание

  1. Введение
  2. Особенности видеокарт
  3. Конфигурации стенда, список тестовых инструментов
  4. Результаты тестов
  5. Выводы


Поскольку все мы знаем, что персональный компьютер позволяет совершенствовать и обновлять системный блок по частям, меняя комплектуюшие на более современные и производительные (если это не моноблок, конечно, где все интегрировано), то нет нужды рассказывать о том, как важен правильный выбор тех или иных деталей. Если вдруг кто-то не в курсе, тогда советуем прочитать наше «Руководство покупателя игровой видеокарты».

В случае принятия решения об обновлении видеокарты нужно иметь хоть какие-то знания по работе 3D-ускорителя, чтобы правильно выбрать и настроить новый акселератор. В качестве помощи в этом неопытным читателям можем рекомендовать ознакомиться с нашими краткими справочниками по семействам современных видеокарт и процессоров, на основе которых они выпускаются.

Отметим также, что владельцу ускорителя на базе процессора Nvidia очень поможет Nvidia Geforce Experience.

Чтобы пользователь карт семейства Geforce не мучался с выбором того или иного разрешения в игре, а тем паче не входил в ступор при виде многочисленных настроек, специалисты Nvidia выработали наборы опций (установок) для игр, обеспечивающих максимальное качество 3D-графики при условии приемлемой производительности (играбельности). Вот как внешне всё это выглядит.







Для пользователя уже выставлены стандартные и максимально удовлетворяющие большинство потребителей настройки. Утилита самостоятельно сканирует реестр Windows на предмет уже установленных игр, а также папки с популярными игровыми системами Steam, Origin и т. п., создавая список игр конкретного пользователя. Затем утилита сканирует системные условия (конфигурацию ПК) для подбора оптимальных настроек. В конце концов программа устанавливает оптимальные настройки в тех играх, которые данная версия уже «знает».

Более того, даже в играх, по которым на данный момент нет в базе данных настроек для конкретной конфигурации ПК, программа постарается подобрать максимально близкие по комфорту установки, для чего есть специальная кнопка запуска процесса оптимизации.

Также Geforce Experience следит за последними версиями драйверов, постоянно проверяет обновления и информирует пользователя о наличии новых (даже бета) версий. При надобности драйвер скачивается с помощью самой же утилиты, да и устанавливается из нее же, поэтому пользователю и тут максимально всё упростили.

А мы возвращаемся к исследованию карты на базе Geforce GTX 770. На этот раз представляем ускоритель в исполнении Gainward.

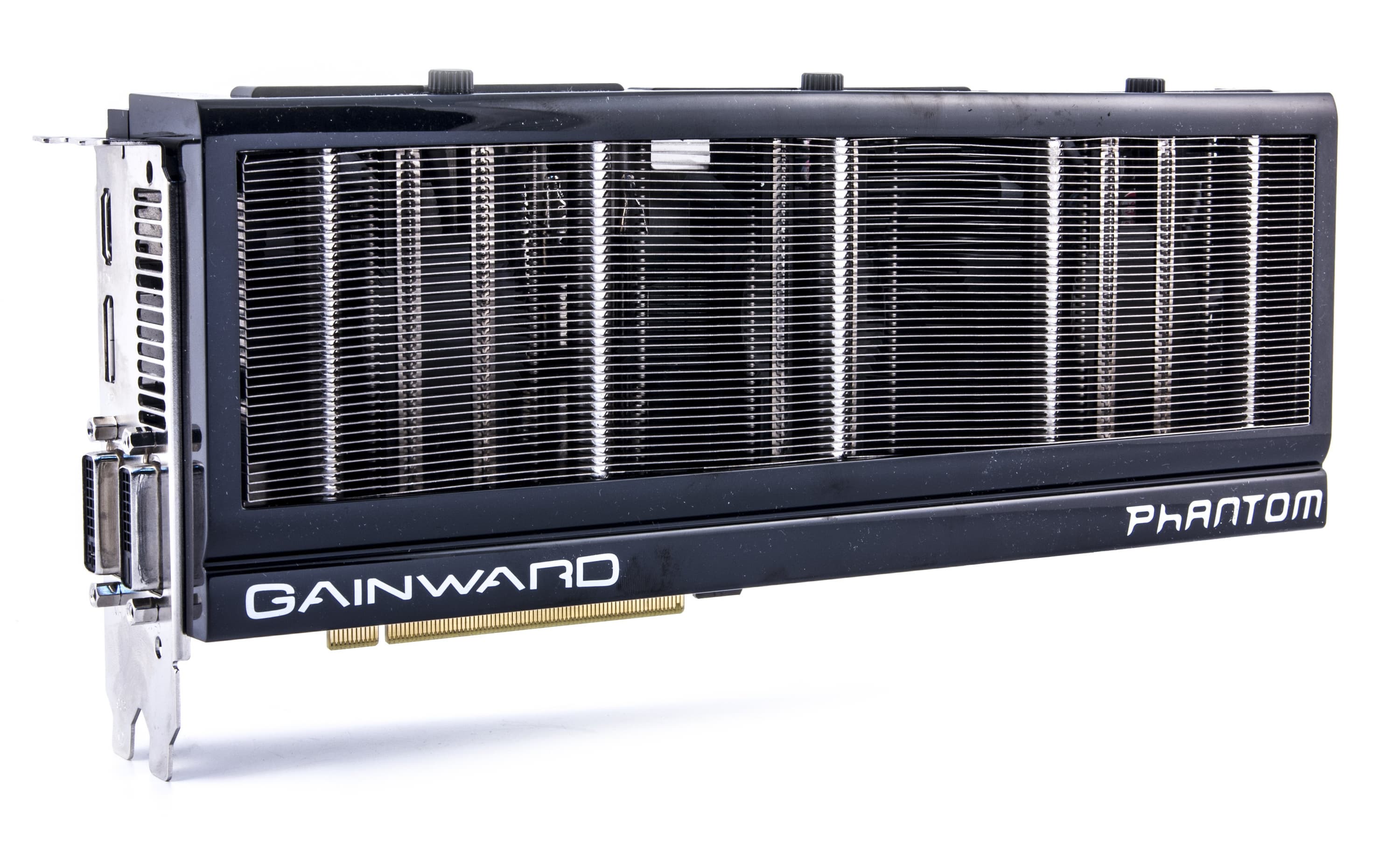

Платa

Gainward Geforce GTX 770 Phantom 2048 МБ 256-битной GDDR5 PCI-E
  • GPU: Geforce GTX 770 (GK104)
  • Интерфейс: PCI Express x16
  • Частота работы GPU (ROPs): 1150-1200 МГц (номинал — 1046-1075 МГц)
  • Частота работы памяти (физическая (эффективная)): 1750 (7000) МГц (номинал — 1750 (7000) МГц)
  • Ширина шины обмена с памятью: 256 бит
  • Число вычислительных блоков в GPU/частота работы блоков: 8/1150—1200 МГц (номинал — 8/1046—1075 МГц)
  • Число операций (ALU) в блоке: 192
  • Суммарное число операций (ALU): 1536
  • Число блоков текстурирования: 128 (BLF/TLF/ANIS)
  • Число блоков растеризации (ROP): 32
  • Размеры: 275×105×50 мм (карта занимает 3 слота в системном блоке)
  • Цвет текстолита: черный
  • Энергопотребление (пиковое в 3D/в режиме 2D/в режиме «сна»): 242/94/67 Вт
  • Выходные гнезда: 1×DVI (Dual-Link/HDMI), 1×DVI (Single-Link/VGA), 1×HDMI 1.4a, 1×DisplayPort 1.2
  • Поддержка многопроцессорной работы: SLI (Hardware)

Gainward Geforce GTX 770 Phantom 2048 МБ 256-битной GDDR5 PCI-E
Карта имеет 2048 МБ памяти GDDR5 SDRAM, размещенной в 8 микросхемах на лицевой стороне PCB.

Микросхемы памяти Samsung (GDDR5). Микросхемы расчитаны на максимальную частоту работы в 1785 (7140) МГц.

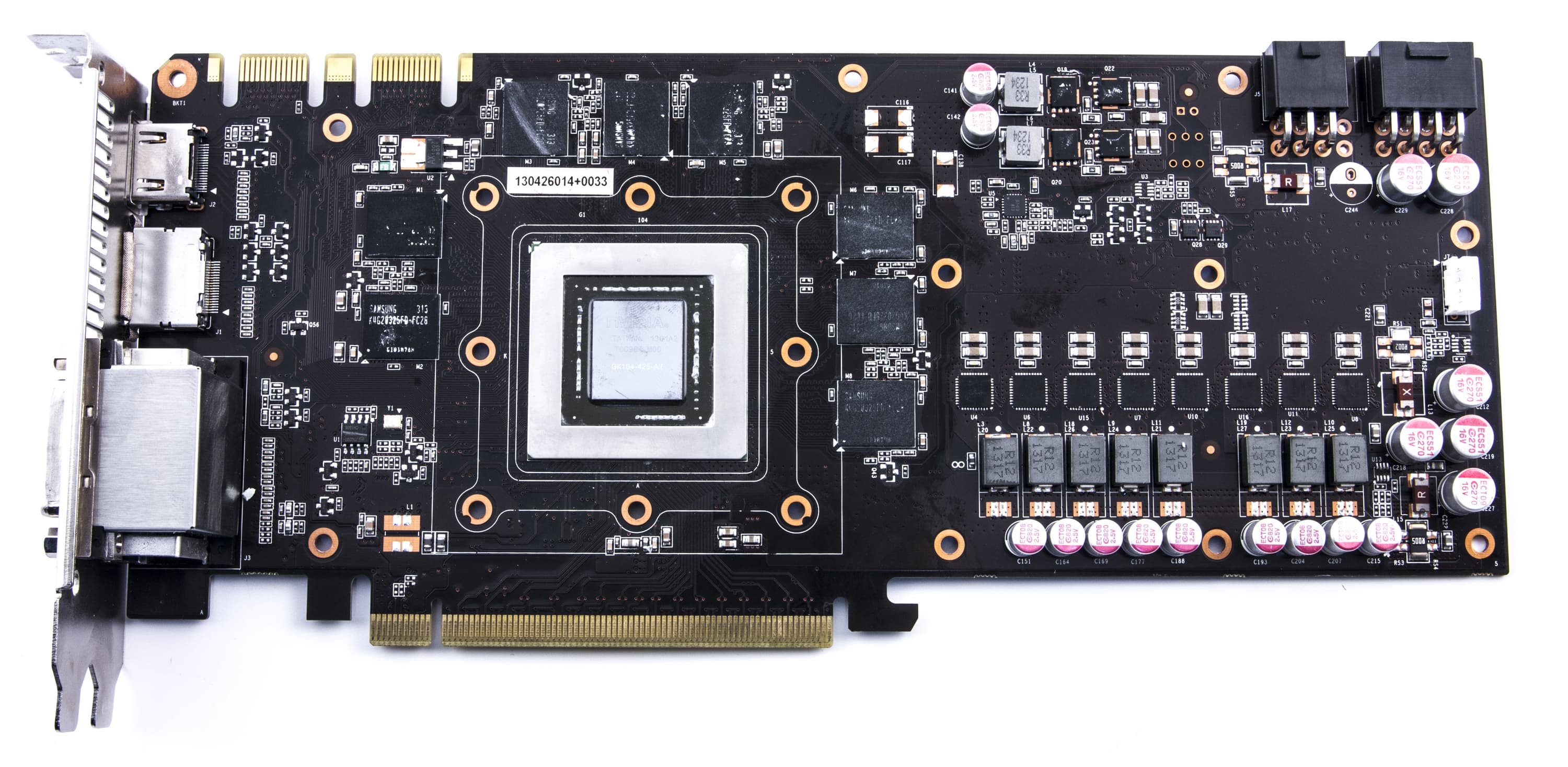

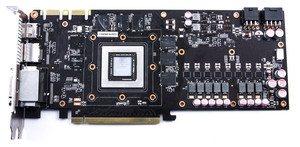

Сравнение с эталонным дизайном, вид спереди
Gainward Geforce GTX 770 Phantom 2048 МБ 256-битной GDDR5 PCI-E Reference card Nvidia Geforce GTX 770

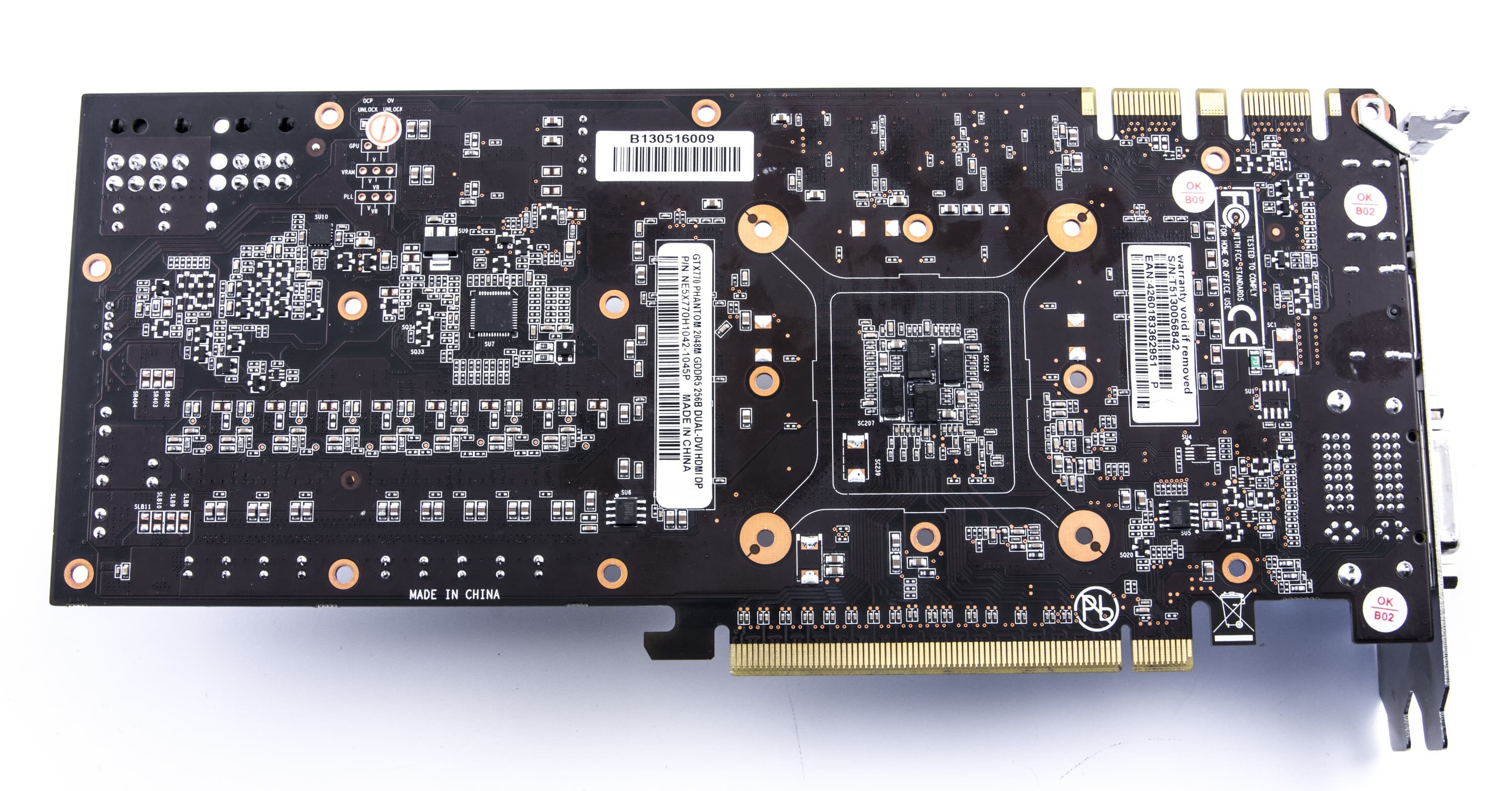

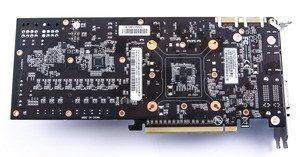

Сравнение с эталонным дизайном, вид сзади
Gainward Geforce GTX 770 Phantom 2048 МБ 256-битной GDDR5 PCI-E Reference card Nvidia Geforce GTX 770

Ох, компания Gainward… Когда-то была могущественной и самостоятельной фирмой, выпускала видеокарты с изумительным качеством… Потом в результате неправильной политики и нелепого менеджмента владелец был вынужден продать Gainward монстру Palit Systems. Теперь эта марка принадлежит Palit, а бывший владелец работает в Palit главным инженером.

Palit Systems сейчас владеет по сути двумя марками: Palit и Gainward. Продукты под этими марками выходят почти параллельно друг с другом, причем различия подчас минимальны. Невольно возникает вопрос: зачем в компании создана внутренняя конкуренция? Изначально планировалось, что марки будут направлены на разные сектора рынков: Palit — бюджетный и массовый, Gainward — более дорогие ретейл-продажи. Но факт остается фактом: сейчас и Palit предлагает дорогие серии JetStream, и от Gainward идут дорогие решения. Как и в бюджетном секторе присутствуют продукты под обеими марками. Ответ прост: просто тяжело на одну марку собирать много дистрибутеров, поэтому лучше иметь две параллельные марки и получить больше каналов сбыта. Многие даже не в курсе, что видеокарты Palit и Gainward выпускаются на одной фабрике и даже на одних и тех же поточных линиях. Более того, и разрабатывают видеокарты инженеры из бывшего Gainward (в большинстве удалось сохранить ту команду инженеров, которая работала в самостоятельном Gainward), поэтому качество карт под маркой Palit сильно выросло после присоединения Gainward к Palit.

Теперь по самой карте. Не секрет, что GTX 770 по сути это бывший GTX 680, уже снятый с производства. Поэтому PCB по большому счету такая же. Однако силовой блок у карты усилен, имеется 8 фаз в схеме питания, дополнительная подпитка подается через 6-контактный и 8-контактный разъемы, что позволяет увеличить оверклокерский потенциал ускорителя (а он и так работает на сильно повышенных частотах).

Набор гнезд стандартный: 1 DVI (Dual-Link и совместим с выводом на HDMI), 1 DVI (Single-Link и совместим с выводом на VGA),1 HDMI и 1 DisplayPort. Cуммарно можно подключить 4 приемника, однако потребуются переходники, если все приемники будут с однотипными гнездами приема. Без переходников можно подключить только два монитора с DVI. Однако в данном случае с картой поставляется переходник HDMI-to-DVI, поэтому можем подключить ТРИ монитора с DVI.

Максимальные разрешения и частоты:

  • 240 Гц — максимальная частота обновления;
  • 2048×1536@85 Гц — по аналоговому интерфейсу;
  • 2560×1600@60 Гц — по цифровому интерфейсу (для DVI-гнезд с Dual-Link/HDMI).

Что касается возможностей ускорения обработки видеопотоков Full HD и т. п. — в 2007 году мы проводили такое исследование, с ним можно ознакомиться здесь.

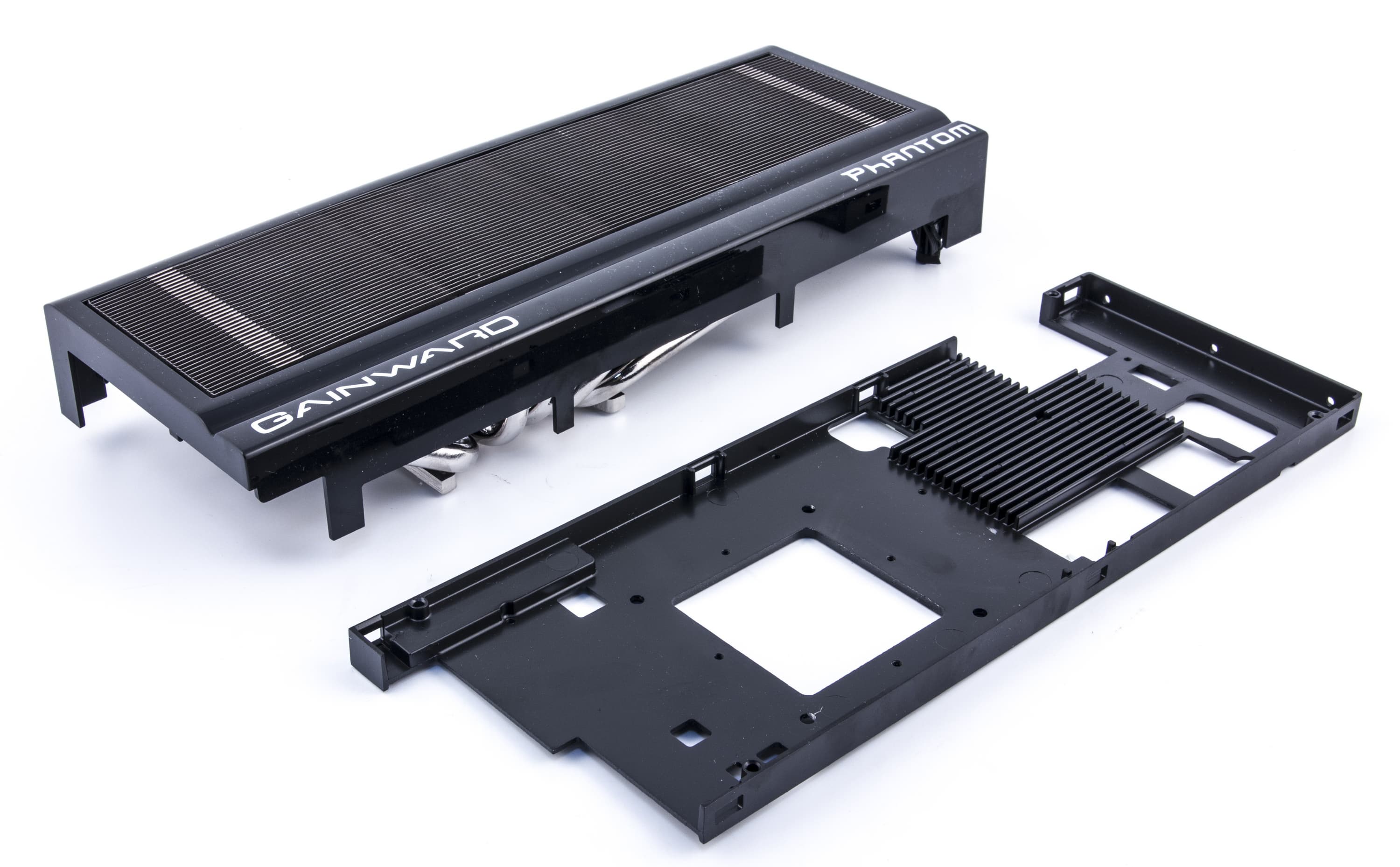

О системе охлаждения.

Gainward Geforce GTX 770 Phantom 2048 МБ 256-битной GDDR5 PCI-E

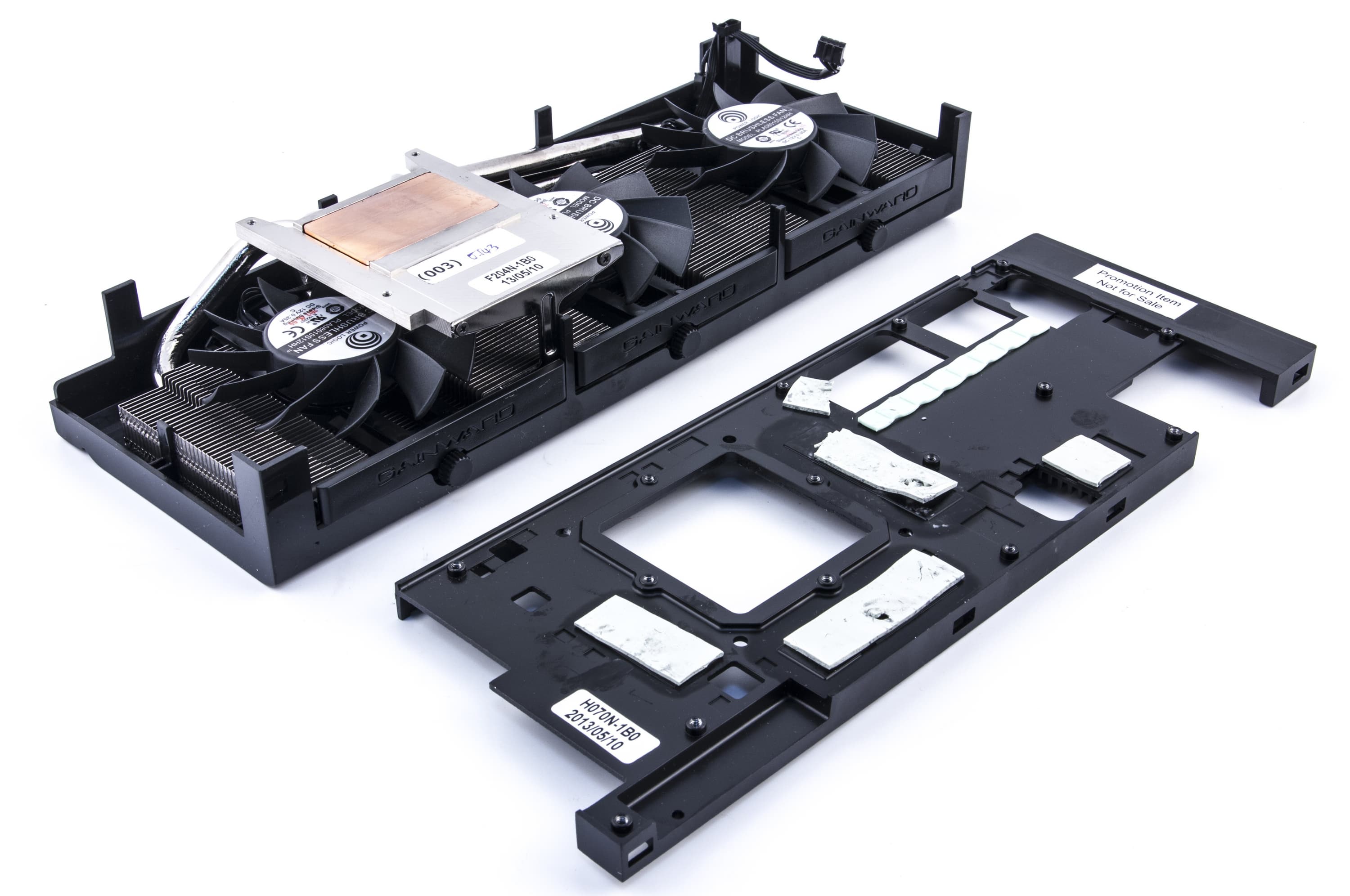

В рассматриваемом ускорителе используется фирменная СО Phantom, которая отличается от остальных кулеров тем, что вентиляторы расположены между подошвой радиатора и самим радиатором (как бы внутри него).

Другими словами, имеем большой радиатор во всю длину карты, от подошвы, прижимающейся к ядру, к радиатору идут тепловые трубки. На радиаторе закреплены три вентилятора, которые засасывают воздух снаружи и прогоняют его через радиатор. Всё это покрыто кожухом, поэтому снаружи ощущение, что СО не имеет вентиляторов, их не видно. Наверно потому и Phantom.

Микросхемы памяти и силовые транзисторы охлаждаются отдельной массивной пластиной-радиатором, расположенной под основным радиатором. Максимальная частота вращения вентиляторов после многочасовой нагрузки — 1850 оборотов в минуту, что является отличным результатом: СО получилась почти бесшумной.

Мы провели исследование температурного режима с помощью утилиты EVGA PrecisionX (автор А. Николайчук AKA Unwinder) и получили следующие результаты:

Gainward Geforce GTX 770 Phantom 2048 МБ 256-битной GDDR5 PCI-E

После 6-часового прогона под нагрузкой мы видим, что максимальная температура не превысила 81 °C, что для топового ускорителя более чем приемлемо. В целом великолепная работа СО: она бесшумна при удовлетворительной температуре GPU.

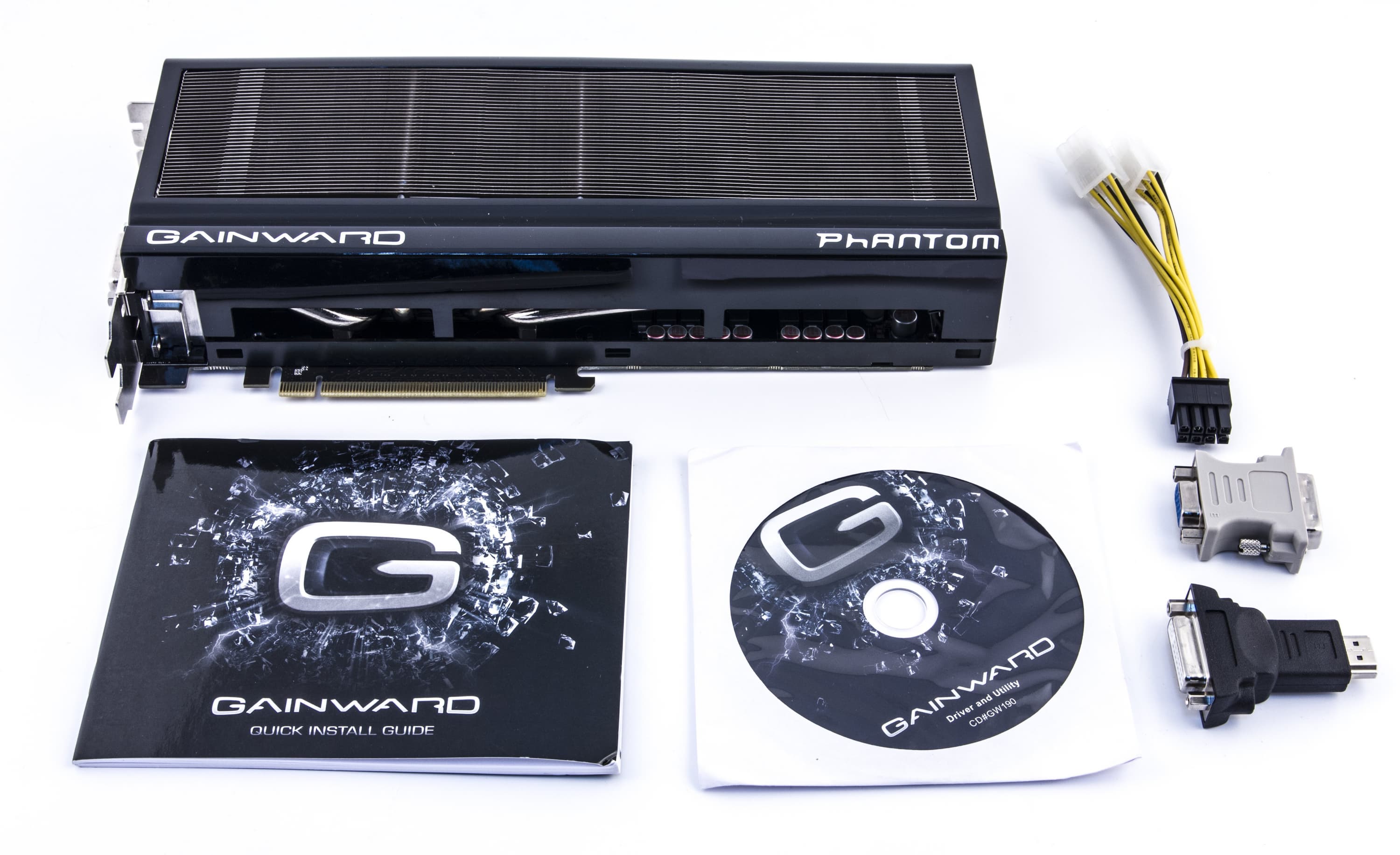

Теперь о комплектации.

Базовый комплект поставки должен включать в себя: руководство пользователя, диск с драйверами и утилитами.

Gainward Geforce GTX 770 Phantom 2048 МБ 256-битной GDDR5 PCI-E
Мы видим базовый комплект, плюс переходники DVI-to-VGA, HDMI-to-DVI и разветвитель питания.

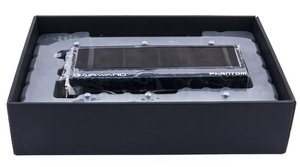

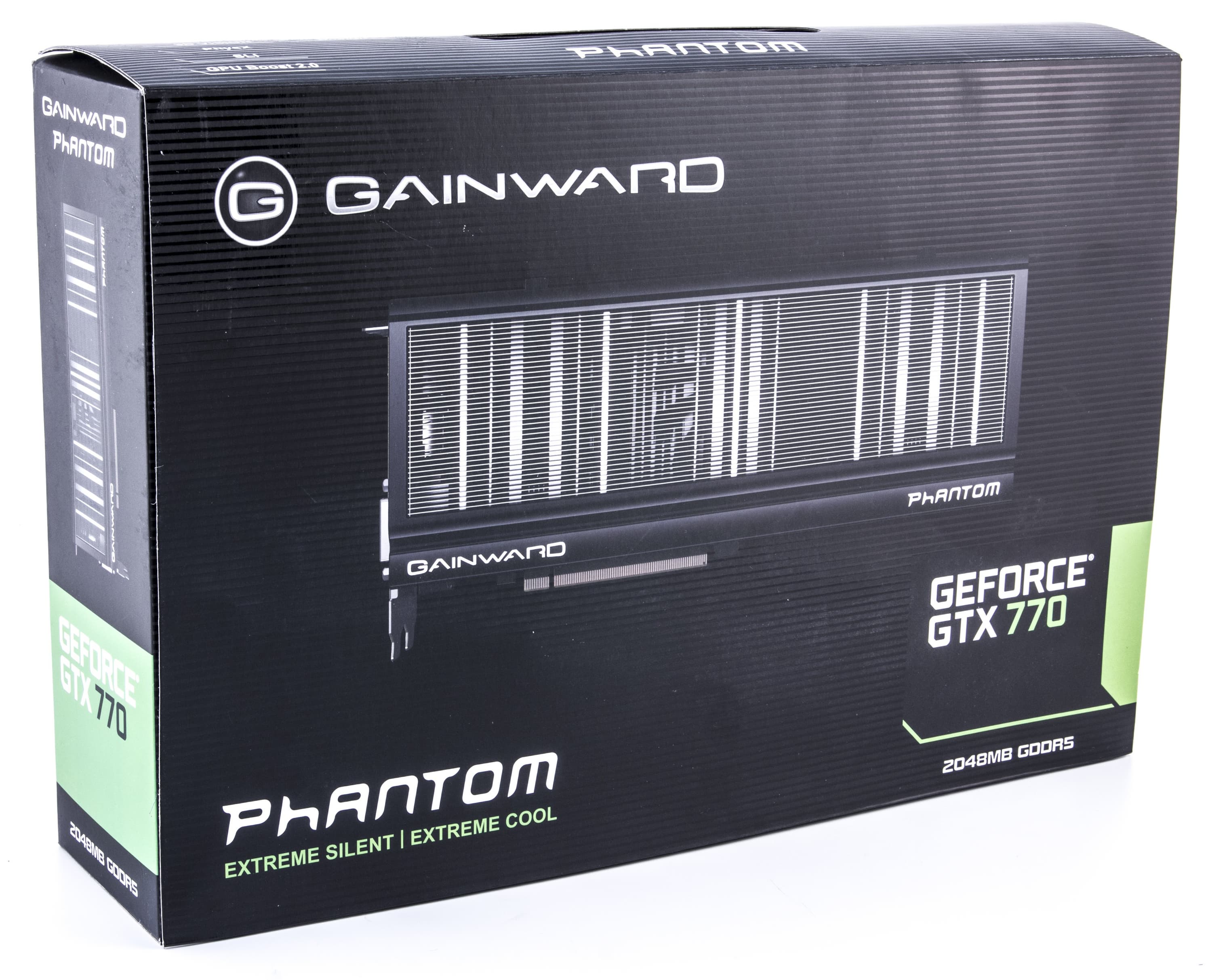

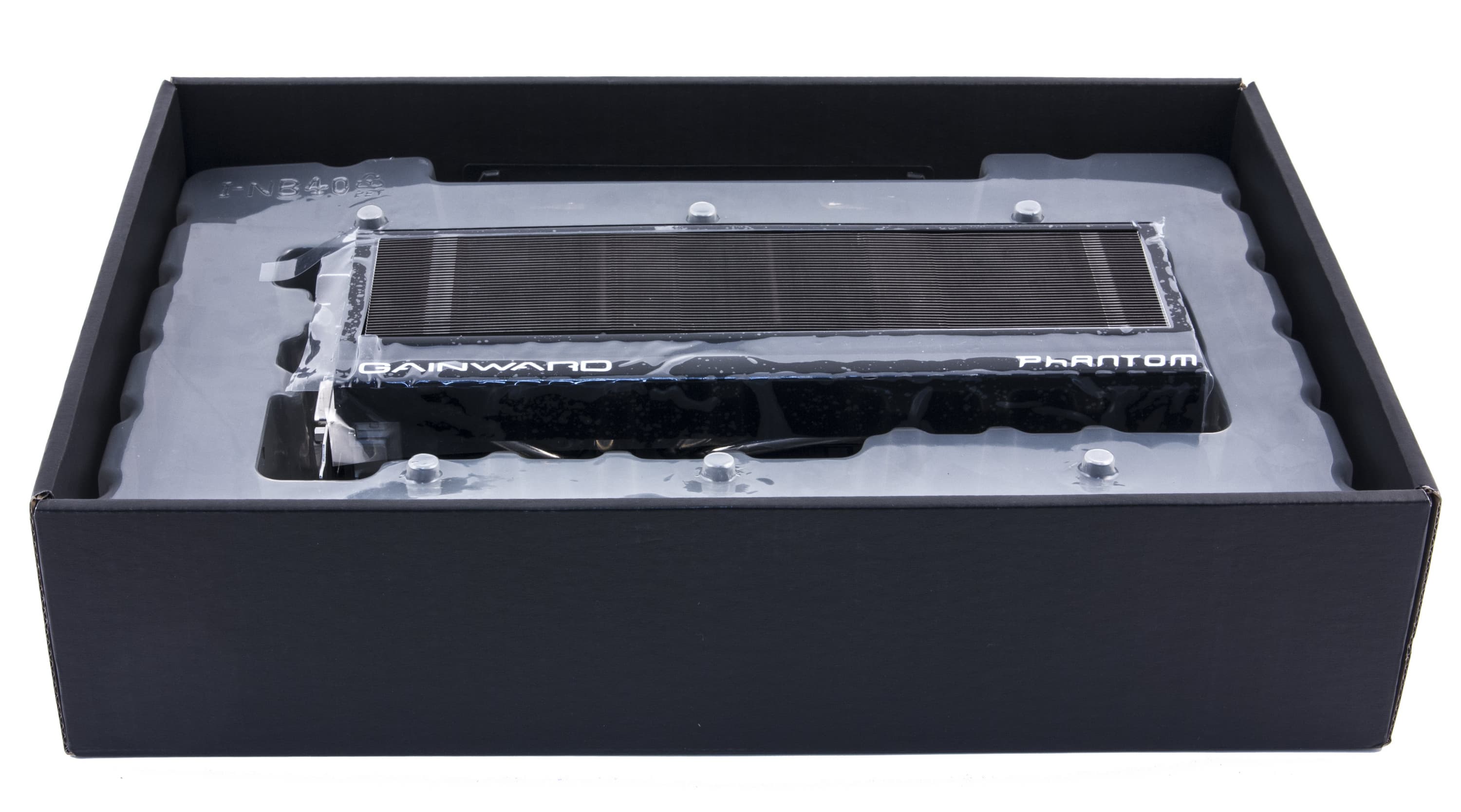

Упаковкa.

Gainward Geforce GTX 770 Phantom 2048 МБ 256-битной GDDR5 PCI-E

Установка и драйверы

Конфигурация тестового стенда:

  • Компьютеры на базе процессора Intel Core i7-3960X (Socket 2011):
    • 2 процессора Intel Core i7-3960X (o/c 4 ГГц);
    • СО Hydro SeriesT H100i Extreme Performance CPU Cooler;
    • СО Intel Thermal Solution RTS2011LC;
    • системная плата Asus Sabertooth X79 на чипсете Intel X79;
    • системная плата MSI X79A-GD45(8D) на чипсете Intel X79;
    • оперативная память 16 ГБ DDR3 Corsair Vengeance CMZ16GX3M4A1600C9 1600 МГц;
    • жесткий диск Seagate Barracuda 7200.14 3 ТБ SATA2;
    • жесткий диск WD Caviar Blue WD10EZEX 1 TБ SATA2;
    • 2 SSD Corsair Neutron SSD CSSD-N120GB3-BK;
    • 2 блока питания Corsair CMPSU-1200AXEU (1200 Вт);
    • корпус Corsair Obsidian 800D Full-Tower.
  • операционная система Windows 7 64-битная; DirectX 11.1;
  • монитор Dell UltraSharp U3011 (30″);
  • драйверы AMD версии Catalyst 13.6 beta; Nvidia версии 320.49

VSync отключен.

Результаты тестов: сравнение производительности

В качестве инструментария мы использовали:

  • Hard Reset (Flying Wild Hog) — DirectX 11.0, для тестирования использовался встроенный в игру бенчмарк, все настройки выставлены на максимальное качество.
    Благодарим компанию Nvidia за предоставление лицензионного продукта.

  • Total War: Shogun 2 (Creavive Assembly/SEGA) — DirectX 11.0, для тестирования использовался встроенный в игру бенчмарк, все настройки выставлены на максимальное качество.
    Благодарим компанию Nvidia за предоставление лицензионного продукта.

  • 3DMark (2013) (FutureMark) — DirectX 11.1, настройки тестирования — Performance. Использовался набор тестов FireStrike (в результатах показаны graphics points только по этому набору тестов).

  • Aliens vs. Predator (2010) (Rebellion/SEGA), DirectX 11.0, настройки тестирования — Very High (запуск бенчмарка из меню).

  • Nexuiz (2012) (IllFonic/THQ) — DirectX 11.0, для тестирования использовался встроенный в игру бенчмарк, все настройки выставлены на максимальное качество.

  • Crysis 2 Maximum (Crytek/EA), DirectX 11.0, настройки тестирования — Very High, используется уровень Central Park. Бенчмарк запускался с помощью утилиты Adrenaline Crysis 2 Benchmark Tool.

  • Unigine Valley Benchmark (Unigine) — DirectX 11.0, скачать здесь, настройки тестирования — Максимальные.
    Хотим отдельно поблагодарить коллектив компании Unigine за предоставление Advanced Edition бенчмарка.

  • Unigine Heaven Benchmark 2.5 Pro (Unigine) — DirectX 11.0, скачать здесь, настройки тестирования — High.
    Хотим отдельно поблагодарить коллектив компании Unigine и лично Александра Запрягаева за помощь в настройках работы бенчмарка.

  • DiRT Showdown (Codemasters) — DirectX 11.0, настройки тестирования — Ultra High (запуск бенчмарка: dirt showdown.exe -benchmark example_benchmark.xml).
    Благодарим компанию AMD за предоставление лицензионного продукта.

  • Metro 2033 (4A Games/THQ) — DirectX 11.0, настройки тестирования — Super High, PhysX отключен (запуск бенчмарка в самой игре в виде отдельного файла).
    Благодарим компанию Nvidia за предоставление лицензионного продукта.

  • Sleeping Dogs (United Front Games/Square Enix) — DirectX 11.0, для тестирования использовался встроенный в игру бенчмарк, все настройки выставлены на максимальное качество.

  1. Total War: Shogun2
  2. Hard Reset
  3. Unigine Heaven Benchmark DirectX 11.0
  4. Aliens versus Predator (2010)
  5. Nexuiz (2012)
  6. Unigine Valley Benchmark
  7. 3DMark FireStrike Graphics Marks
  8. DiRT Showdown
  9. Metro 2033
  10. Sleeping Dogs
  11. Crysis 2

Выводы

Начнем с анализа Рейтинга ускорителей iXBT.com, который демонстрирует нам функциональность видеокарт друг относительно друга и нормирован по самому слабому ускорителю — Geforce GT 630 (то есть сочетание скорости и функций GT 630 приняты за 100%). Рейтинги ведутся по 36 ежемесячно исследуемых нами в рамках i3D-Speed акселераторам (методику рейтингования можно посмотреть в любом последнем выпуске i3D-Speed). Выберем из них группу карт для анализа, куда войдет исследуемый сегодня ускоритель, его аналог, работающий на номинальных частотах, ну и ближайшие конкуренты. Далее будем проводить анализ занятых позиций внутри этой группы. Для расчета рейтингов полезности я использовал розничные цены на начало июля 2013, поэтому они могут не совпадать с теми, которые приведены в конце статьи (всегда актуальные и постоянно обновляемые).

Рейтинг 3D-ускорителей iXBT.com

Название ускорителя Рейтинг iXBT.com Рейтинг полез. Цена
08 Gainward GTX 770 2048 МБ, 1150—1200/7000 910 194 470
10 GTX 770 2048 МБ, 1046—1075/7000 850 183 465
12 HD 7970 GHz 3072 МБ, 1050/1050/6000 820 182 450
13 GTX 680 2048 МБ, 1000—1100/6000 790 150 526
14 HD 7970 3072 МБ, 925/925/5500 740 171 434

Ну что же, рейтинги говорят сами за себя. Исследуемый сегодня ускоритель занял лидирующую позицию. Однако, как мы видим, у GTX 770 и цена чуть выше, чем у конкурентов в лице Radeon HD 7970 / 7970 GHz.

Поэтому посмотрим Рейтинг полезности тех же карт (показатели предыдущего рейтинга делятся на цены соответствующих ускорителей):

Рейтинг полезности (возможности/цена)

Название ускорителя Рейтинг полез. Рейтинг iXBT.com Цена
19 Gainward GTX 770 2048 МБ, 1150—1200/7000 194 910 470
22 GTX 770 2048 МБ, 1046—1075/7000 183 850 465
23 HD 7970 GHz 3072 МБ, 1050/1050/6000 182 820 450
26 HD 7970 3072 МБ, 925/925/5500 171 740 434
28 GTX 680 2048 МБ, 1000—1100/6000 150 790 526

Очевидно, что преимущество по сочетанию скорости и возможностей у GTX 770 настолько велико, что даже при более высокой цене продукт Gainward является более полезным, то есть отдает потребителю больше на каждый потраченный рубль.

Итак:

Gainward Geforce GTX 770 Phantom 2048 МБ 256-битной GDDR5 PCI-E — просто изумительный вариант GTX 770. Обладает прекрасными потребительскими свойствами по сочетанию цены и возможностей, а также отличной системой охлаждения, которая практически бесшумна. Ускоритель оснащен набором всевозможных гнезд, поэтому владельцы любых мониторов смогут подключить их к этой карте. Не забываем про то, что данная карта отличается особыми оверклокерскими свойствами: частоты работы уже повышены, но это не предел, мне удалось получить стабильную работу карты на частоте GPU 1250 МГц.

Окончательное решение традиционно остается за нашими читателями. Мы лишь даем информацию о рассмотренных продуктах, но не делаем прямых указаний по выбору того или иного изделия.

В номинации «Оригинальный дизайн» (за август 2013 года) получила награду карта:

  • Gainward Geforce GTX 770 Phantom 2048 МБ 256-битной GDDR5 PCI-E



Средняя текущая цена (количество предложений) в московской рознице:
Рассматриваемые карты Конкуренты
GTX 770 2 ГБ — $362 (на 01.11.16) GTX 670 — $1166(2)
GTX 770 2 ГБ — $362 (на 01.11.16) GTX 680 2 ГБ — $428(3)
GTX 770 2 ГБ — $362 (на 01.11.16) HD 7970 GHz 3 ГБ — Н/Д(0)
GTX 770 2 ГБ — $362 (на 01.11.16) HD 7970 3 ГБ — Н/Д(0)
Gainward GTX 770 Phantom — Н/Д(0) GTX 770 2 ГБ — $362 (на 01.11.16)


Благодарим компанию Gainward Russia
и лично Наталью Лагуненко
за предоставленную на тестирование видеокарту

2 блока питания Corsair CMPSU-1200AXEU для тестового стенда предоставлены компанией Corsair

Корпус Corsair Obsidian 800D Full Tower для тестового стенда предоставлен компанией Corsair

Модули памяти Corsair Vengeance CMZ16GX3M4X1600C9 для тестового стенда предоставлены компанией Corsair

Corsair Hydro SeriesT H100i CPU Cooler для тестового стенда предоставлен компанией Corsair

Монитор Dell UltraSharp U3011 для тестовых стендов предоставлен компанией Юлмарт

Системная плата Asus Sabertooth X79 для тестового стенда предоставлена компанией AsusTeK

Системная плата MSI X79A-GD45(8D) для тестового стенда предоставлена компанией MSI

Жесткий диск Seagate Barracuda 7200.14 3 ТБ для тестового стенда предоставлен компанией Seagate

Накопитель SSD OCZ Octane 512 ГБ для тестового стенда предоставлен компанией OCZ Russia

2 накопителя SSD Corsair Neutron SeriesT 120 ГБ для тестового стенда предоставлены компанией Corsair
