Radeon R9 270 в исполнении Gigabyte и Sapphire

Gigabyte Radeon R9 270 OC Edition 2048 МБ 256-битной GDDR5 PCI-E,
Sapphire Radeon R9 270 Dual-X OC Version 2048 МБ 256-битной GDDR5 PCI-E


Содержание

  1. Введение
  2. Особенности видеокарт
  3. Конфигурации стенда, список тестовых инструментов
  4. Результаты тестов
  5. Выводы


«... Итак, мы начинаем!»
х/ф «Формула любви»


Да, господа, начинаем новую серию рассказов-отчетов о тестировании продуктов среднего и бюджетного уровней на базе AMD Radeon R7 260/250/265 и R9 270. Куда будут входить как достаточно хорошо изученные нами Curacao, так и новинки, пришедшие на рынок совсем недавно.

А в качестве салата, предваряющего обед — традиционно наши справочники с полной информацией о тонкостях выбора ускорителя и особенностях современных графических процессоров.

Ближе к делу. Сегодня будем изучать 2 продукта на базе R9 270, которые от R9 270Х отличаются лишь пониженными частотами. Впрочем, это если говорить о номинальных параметрах R9 270. А обе видеокарты, рассматриваемые в этом материале, имеют фабрично повышенные частоты, что значительно приближает их к R9 270Х.

Итак...

Платы

Gigabyte Radeon R9 270 OC Edition 2048 МБ 256-битной GDDR5 PCI-E
  • GPU: Radeon R9 270 (Curacao)
  • Интерфейс: PCI Express x16
  • Частота работы GPU (ROPs): 975 МГц (номинал — 925 МГц)
  • Частота работы памяти (физическая (эффективная)): 1400 (5600) МГц (номинал — 1400 (5600) МГц)
  • Ширина шины обмена с памятью: 256 бит
  • Число вычислительных блоков в GPU/частота работы блоков: 20/975 МГц (номинал — 20/925 МГц)
  • Число операций (ALU) в блоке: 64
  • Суммарное число операций (ALU): 1280
  • Число блоков текстурирования: 80 (BLF/TLF/ANIS)
  • Число блоков растеризации (ROP): 32
  • Размеры: 235×100×36 мм (видеокарта занимает 2 слота в системном блоке)
  • Цвет текстолита: черный
  • Энергопотребление (пиковое в 3D/в режиме 2D/в режиме «сна»): 152/52/3 Вт
  • Выходные гнезда: 2×DVI (Dual-Link/VGA/HDMI), 1×HDMI 1.4a, 1×DisplayPort 1.2
  • Поддержка многопроцессорной работы: CrossFire X
Sapphire Radeon R9 270 Dual-X OC Version 2048 МБ 256-битной GDDR5 PCI-E
  • GPU: Radeon R9 270 (Curacao)
  • Интерфейс: PCI Express x16
  • Частота работы GPU (ROPs): 945 МГц (номинал — 925 МГц)
  • Частота работы памяти (физическая (эффективная)): 1400 (5600) МГц (номинал — 1400 (5600) МГц)
  • Ширина шины обмена с памятью: 256 бит
  • Число вычислительных блоков в GPU/частота работы блоков: 20/945 МГц (номинал — 20/925 МГц)
  • Число операций (ALU) в блоке: 64
  • Суммарное число операций (ALU): 1280
  • Число блоков текстурирования: 80 (BLF/TLF/ANIS)
  • Число блоков растеризации (ROP): 32
  • Размеры: 215×100×35 мм (видеокарта занимает 2 слота в системном блоке)
  • Цвет текстолита: черный
  • Энергопотребление (пиковое в 3D/в режиме 2D/в режиме «сна»): 148/51/3 Вт
  • Выходные гнезда: 2×DVI (Dual-Link/VGA/HDMI), 1×HDMI 1.4a, 1×DisplayPort 1.2
  • Поддержка многопроцессорной работы: CrossFire X

Gigabyte Radeon R9 270 OC Edition 2048 МБ 256-битной GDDR5 PCI-E
Картa имеeт 2048 МБ памяти GDDR5 SDRAM, размещенной в 8 микросхемах (2-гигабитных) на лицевой стороне PCB.

Микросхемы памяти Elpida (GDDR5). Микросхемы рассчитаны на номинальную частоту работы в 1500 (6000) МГц.

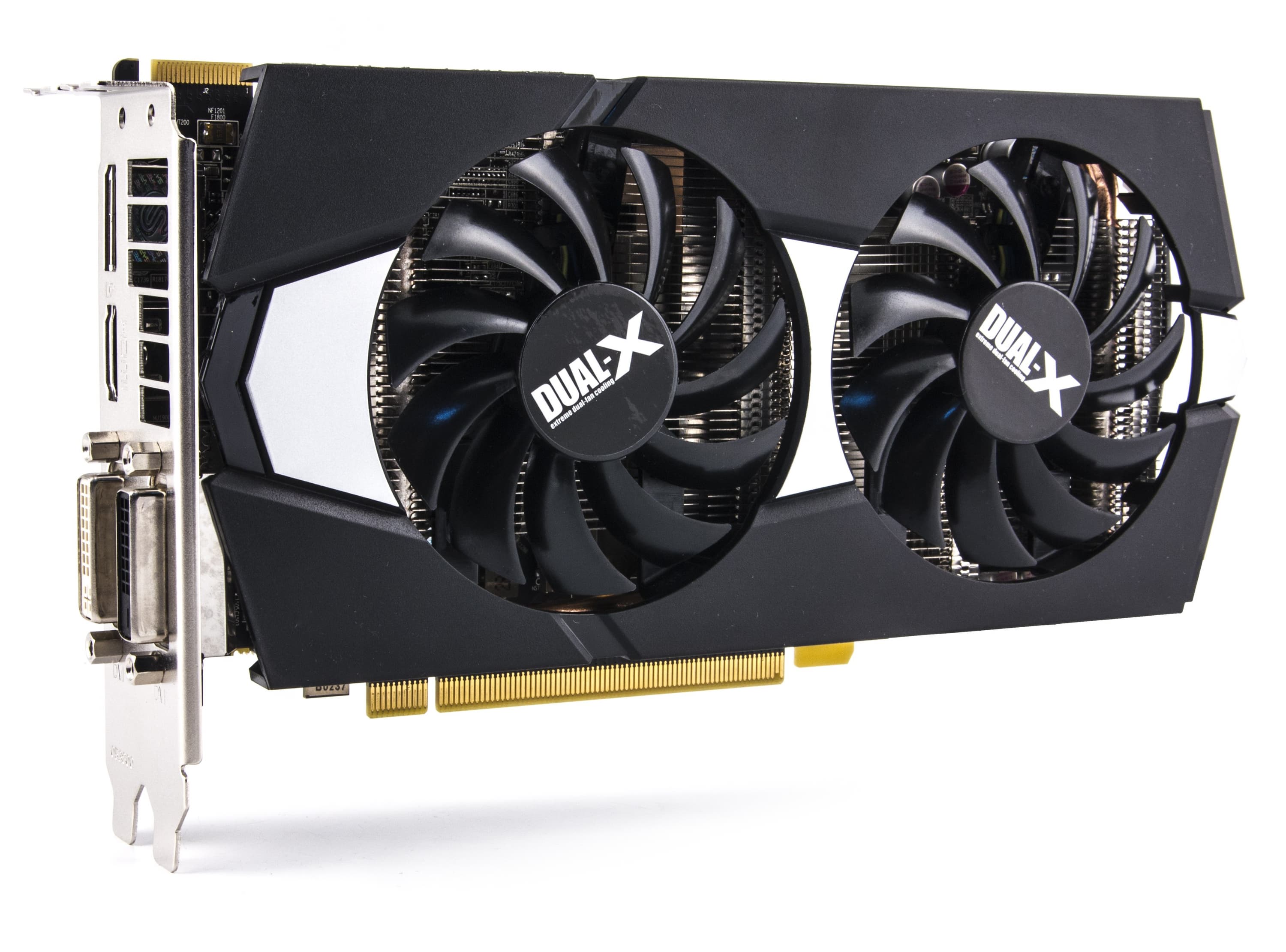

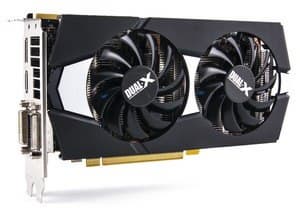

Sapphire Radeon R9 270 Dual-X OC Version 2048 МБ 256-битной GDDR5 PCI-E
Картa имеeт 2048 МБ памяти GDDR5 SDRAM, размещенной в 8 микросхемах (2-гигабитных) на лицевой стороне PCB.

Микросхемы памяти Elpida (GDDR5). Микросхемы рассчитаны на номинальную частоту работы в 1500 (6000) МГц.

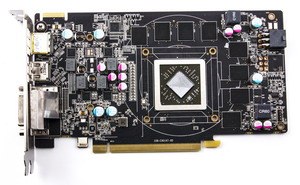

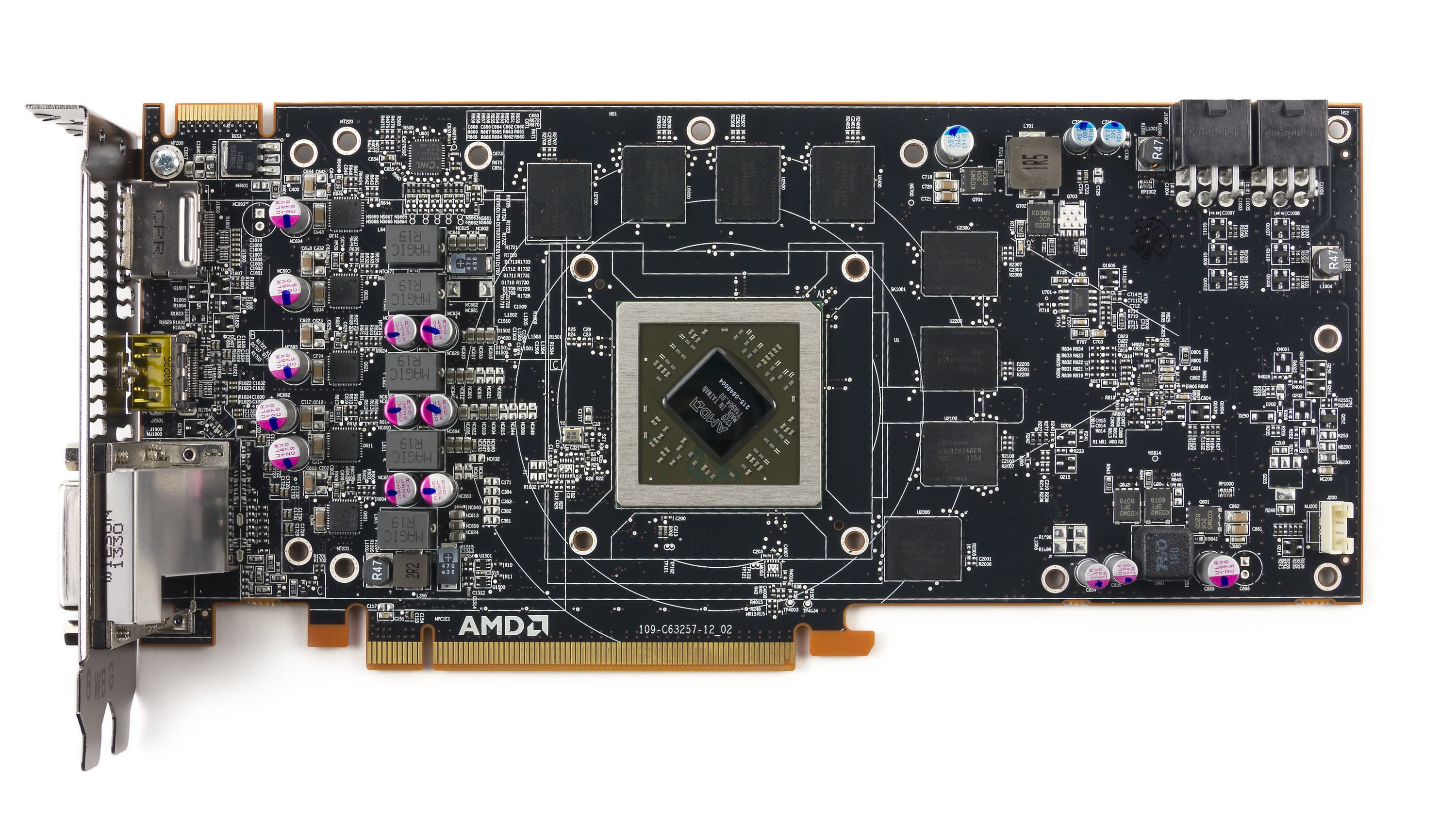

Сравнение с эталонным дизайном, вид спереди

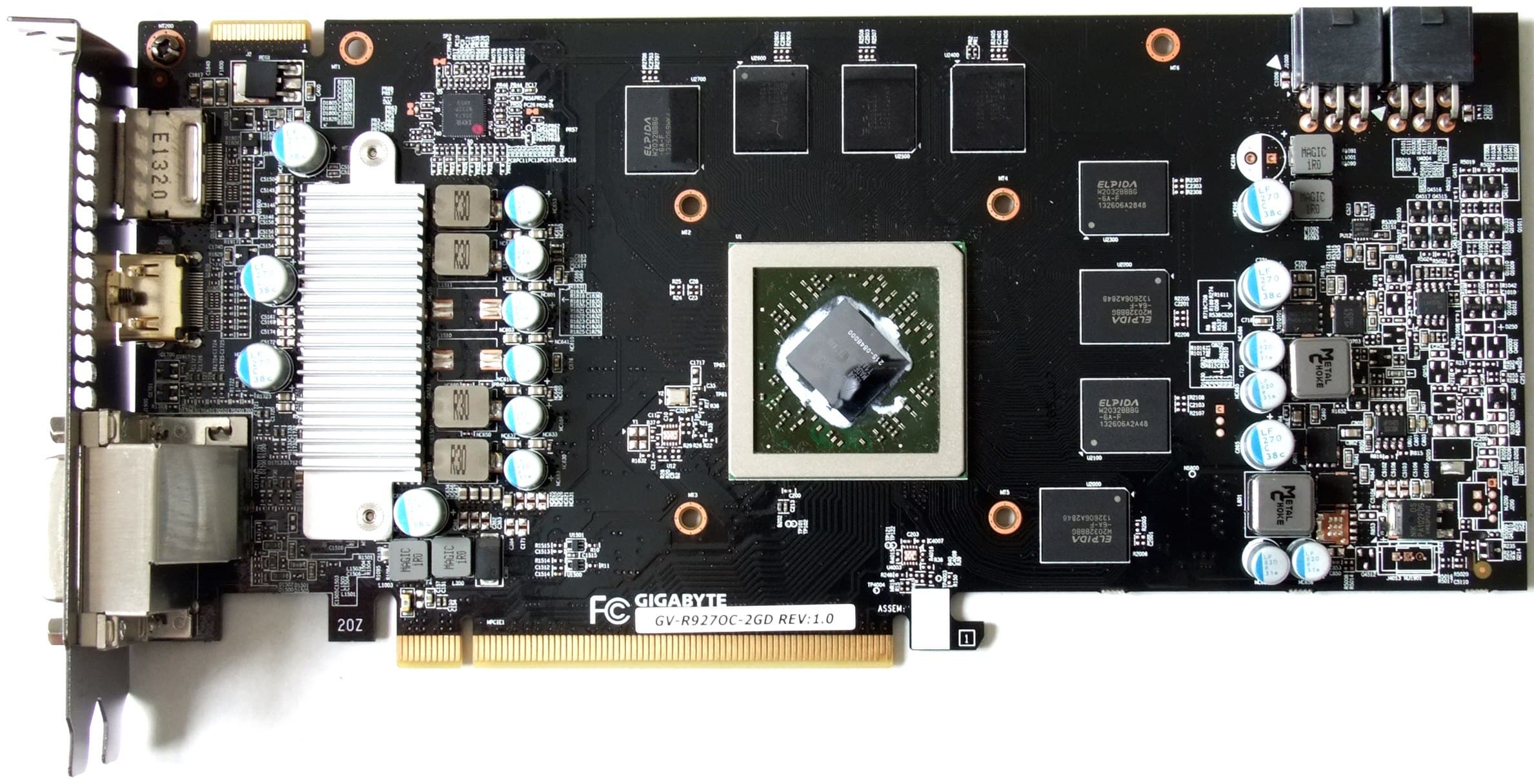

Gigabyte Radeon R9 270 OC Edition 2048 МБ 256-битной GDDR5 PCI-E Reference card AMD Radeon R9 270X

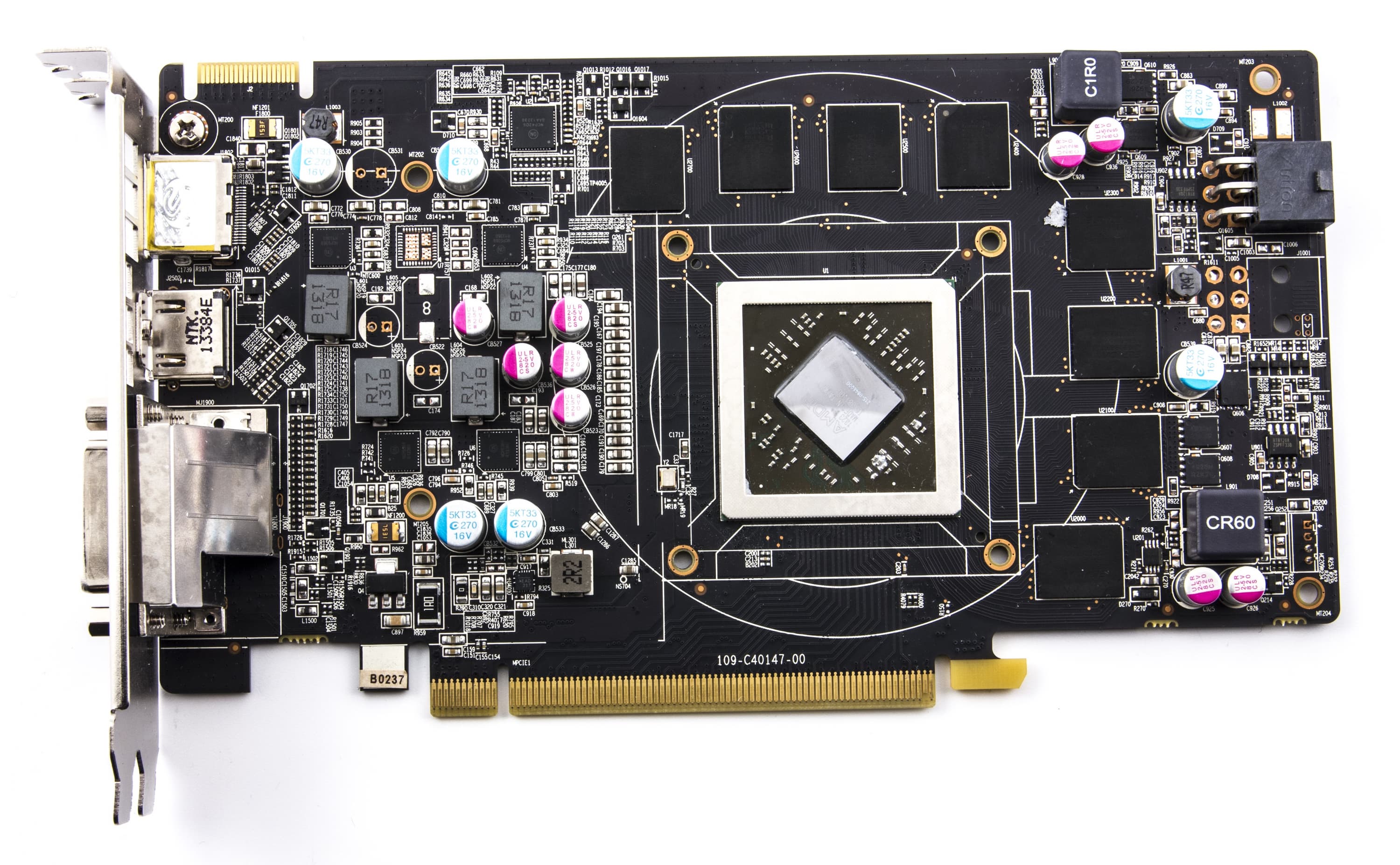

Sapphire Radeon R9 270 Dual-X OC Version 2048 МБ 256-битной GDDR5 PCI-E Reference card AMD Radeon R9 270X

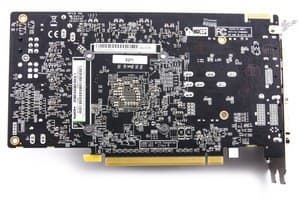

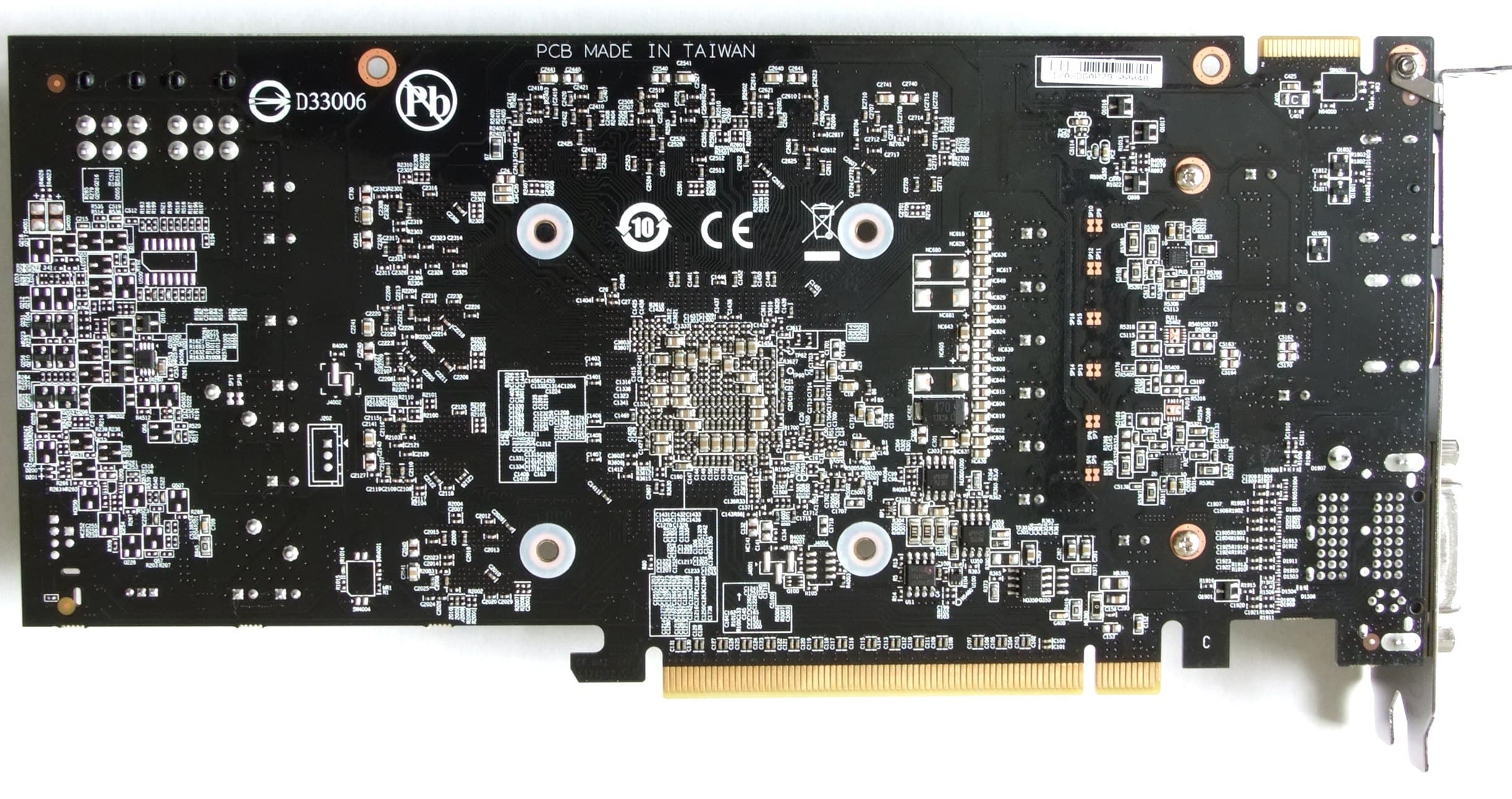

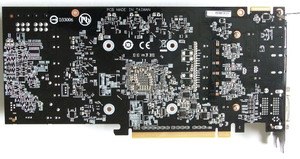

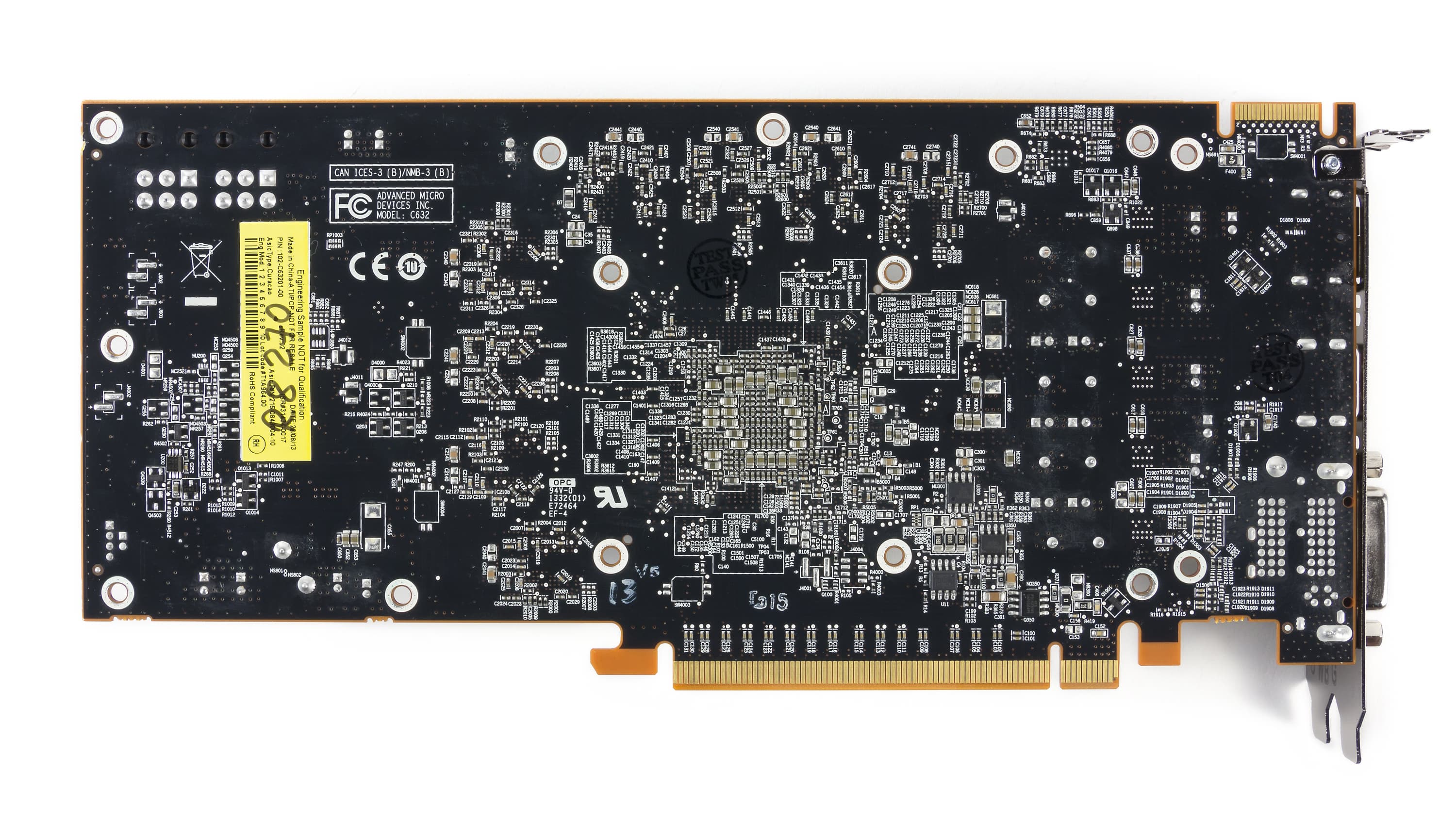

Сравнение с эталонным дизайном, вид сзади
Gigabyte Radeon R9 270 OC Edition 2048 МБ 256-битной GDDR5 PCI-E Reference card AMD Radeon R9 270X

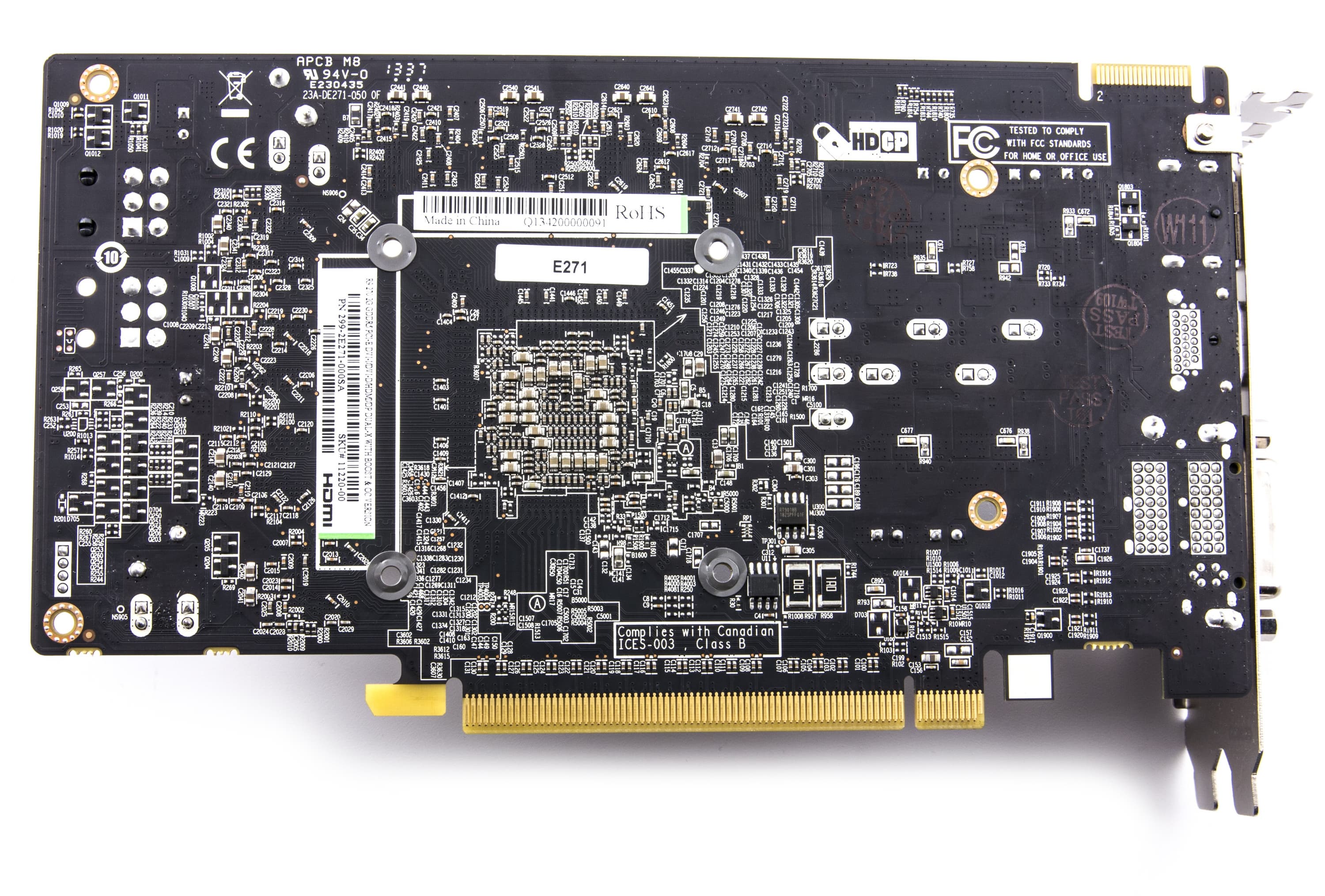

Sapphire Radeon R9 270 Dual-X OC Version 2048 МБ 256-битной GDDR5 PCI-E Reference card AMD Radeon R9 270X

Видеокарта Gigabyte хоть и отличается от эталонной карты R9 270X (а мы сравниваем именно с R9 270Х, потому что R9 270 и R9 270Х отличаются только частотами работы), однако представляет собой просто перемаркированную карту на базе Radeon HD 7870. Дело в том, что ядра Curacao очень схожи с Pitcairn (HD 78xx): они имеют идентичную разводку, так что можно брать PCB от HD 7870 и ставить туда Curacao. Отсюда и 2 разъема питания, хотя для R9 270 достаточно одного разъема (а вот для R9 270Х уже нужны оба). Схема питания 4-фазная.

Продукт Sapphire вообще имеет собственный дизайн печатной платы, он значительно проще, чем эталонный, да и PCB получилась сильно короче. Схема питания также 4-фазная, разъем питания один (но есть посадочное место под второй).

Обе карты имеют одинаковый набор гнезд вывода: 2 порта DVI (Dual-Link, совместимые с выводом на VGA и на HDMI), 1 порт HDMI и 1 DisplayPort. Суммарно можно подключить до 4 приемников в разных комбинациях (с участием соответствующих переходников). Без переходников можно подключить два монитора с DVI.

Мы знаем, что ускорители Radeon обладают собственными звуковыми кодеками, поэтому передача на HDMI-монитор будет полноценной, со звуком.

Видеокарта Gigabyte требует дополнительного питания в виде двух 6-контактных гнезд, а продукт Sapphire довольствуется одним таким гнездом.

Максимальные проверенные разрешения и частоты: 2560×1600@60 Гц по цифровому интерфейсу (для DVI-гнезд с Dual-Link). Заявленную поддержку разрешения 4К мы еще не проверяли.

Что касается возможностей ускорения обработки видеопотоков Full HD и т. п. — в 2007 году мы проводили такое исследование, с ним можно ознакомиться здесь.

«...Что?! Опять ?!»
Волк, м/ф «Жил-был пес»


AMD Radeon R9/R7/R6

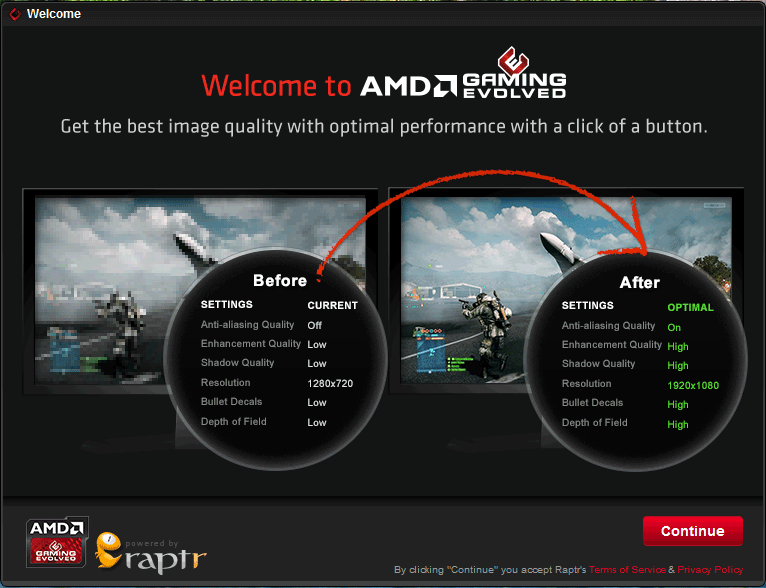

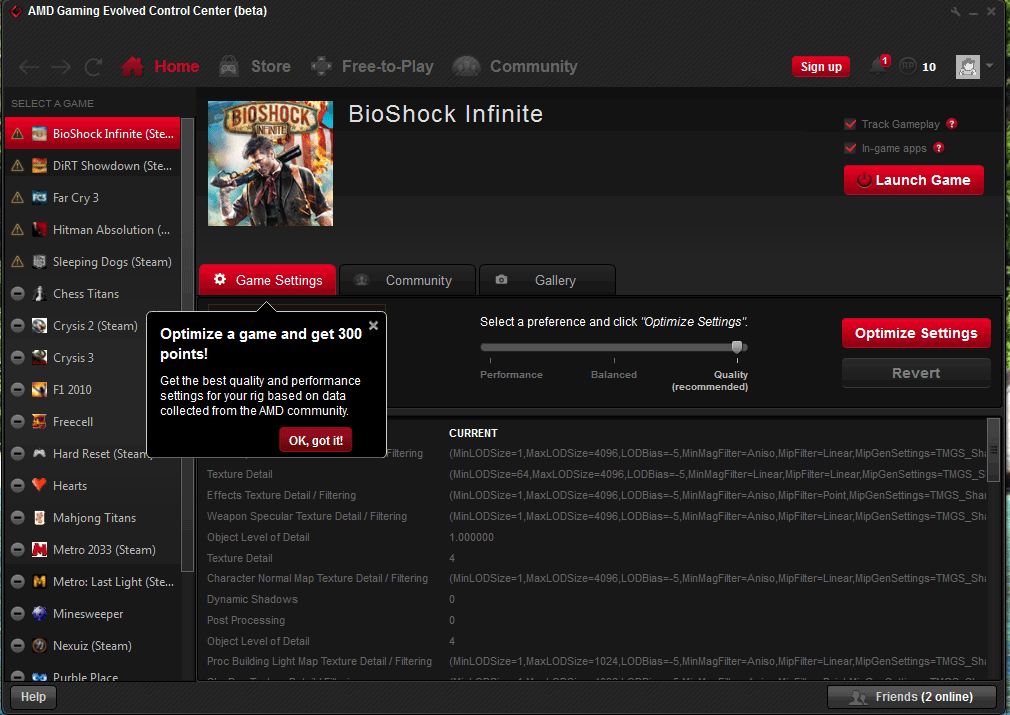

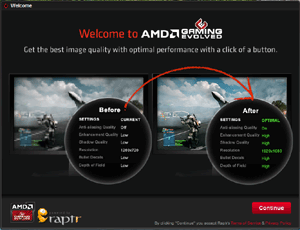

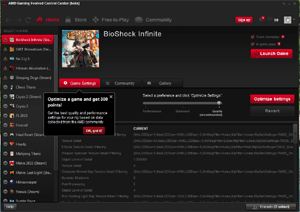

Да, опять! И опять, и опять! Напомним про утилиту AMD Gaming Evolved Control Center, созданную компанией Raptr.

Программа сканирует системную конфигурацию (аппаратные и программные средства, включая 3D-ускоритель) и ищет установленные на ПК игры. Затем выбирает те игры, которые способна оптимизировать (список постоянно пополняется) и предлагает пользователю оптимальные настройки, чтобы получить максимум отдачи от той или иной игры при сохранении высокой производительности.

Таким образом, пользователь, у которого нет времени или желания разбираться с настройками в той или иной игре, может довериться данной программе, получив хорошую производительность при максимально возможном качестве картинки. Это прекрасное дополнение даже для рассматриваемых сегодня ускорителей. Надеемся, что в дальнейшем данная программа будет включена в дистрибутивы драйверов, и любой пользователь сможет воспользоваться свежей версией AGECC без поиска ее в интернете.

Также стоит отметить, что программа синхронизируется с самыми популярными игровыми системами типа Steam, используя информацию конкретного аккаунта игровой платформы для обеспечения полноты списка оптимизируемых игр с учетом их апдейтов и патчей.

О системe охлаждения.

(сцена ужаса от шума);
сериал «Кто в доме хозяин»

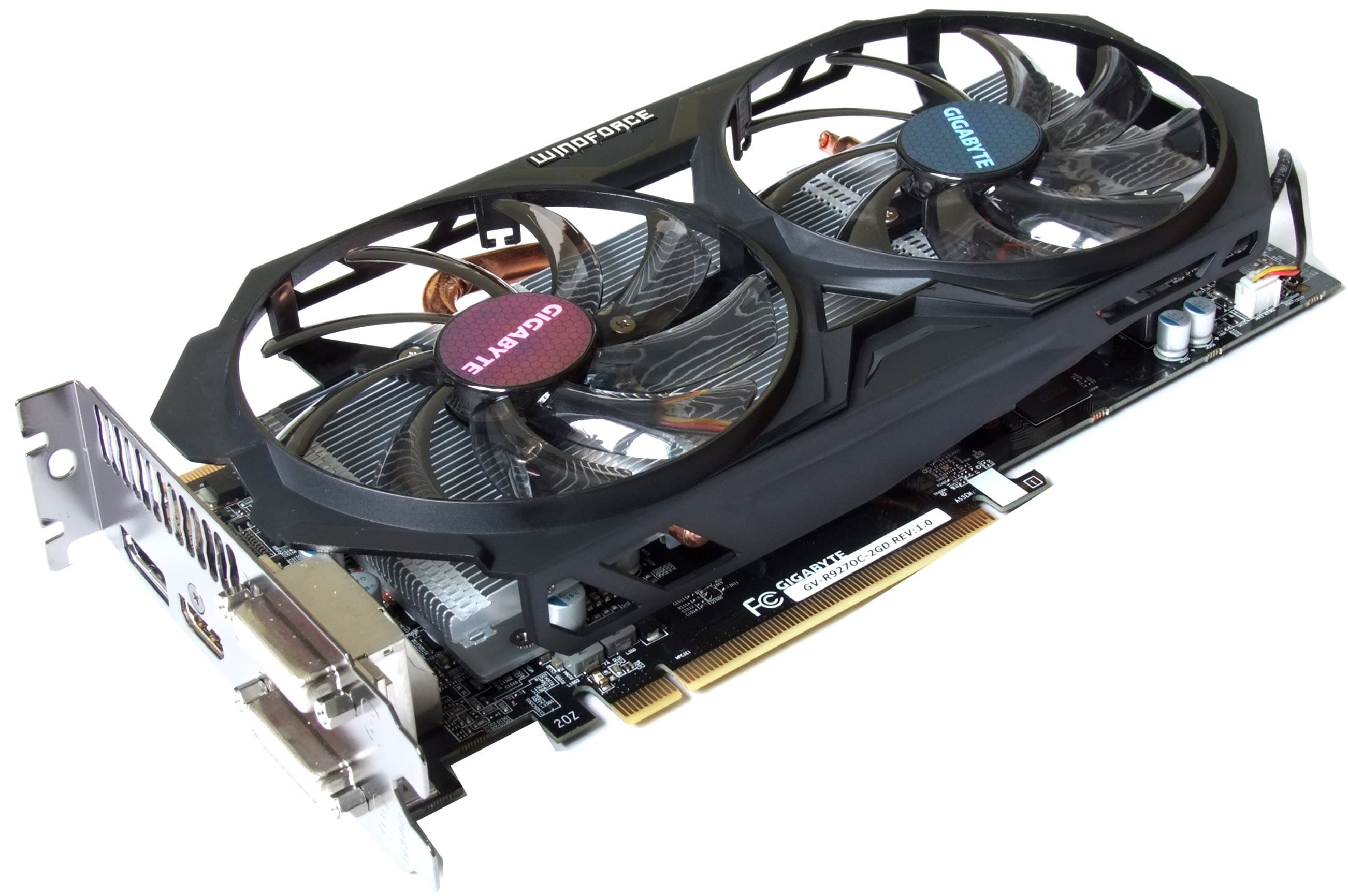

Gigabyte Radeon R9 270 OC Edition 2048 МБ 256-битной GDDR5 PCI-E
Ну до такой какофонии наши кулеры, конечно, не доходят... Однако все же случилось страшное: как ни странно, у Gigabyte появилась СО, которая.. шумит! Удивительно вдвойне это видеть у продукта среднего уровня, а не у топового.

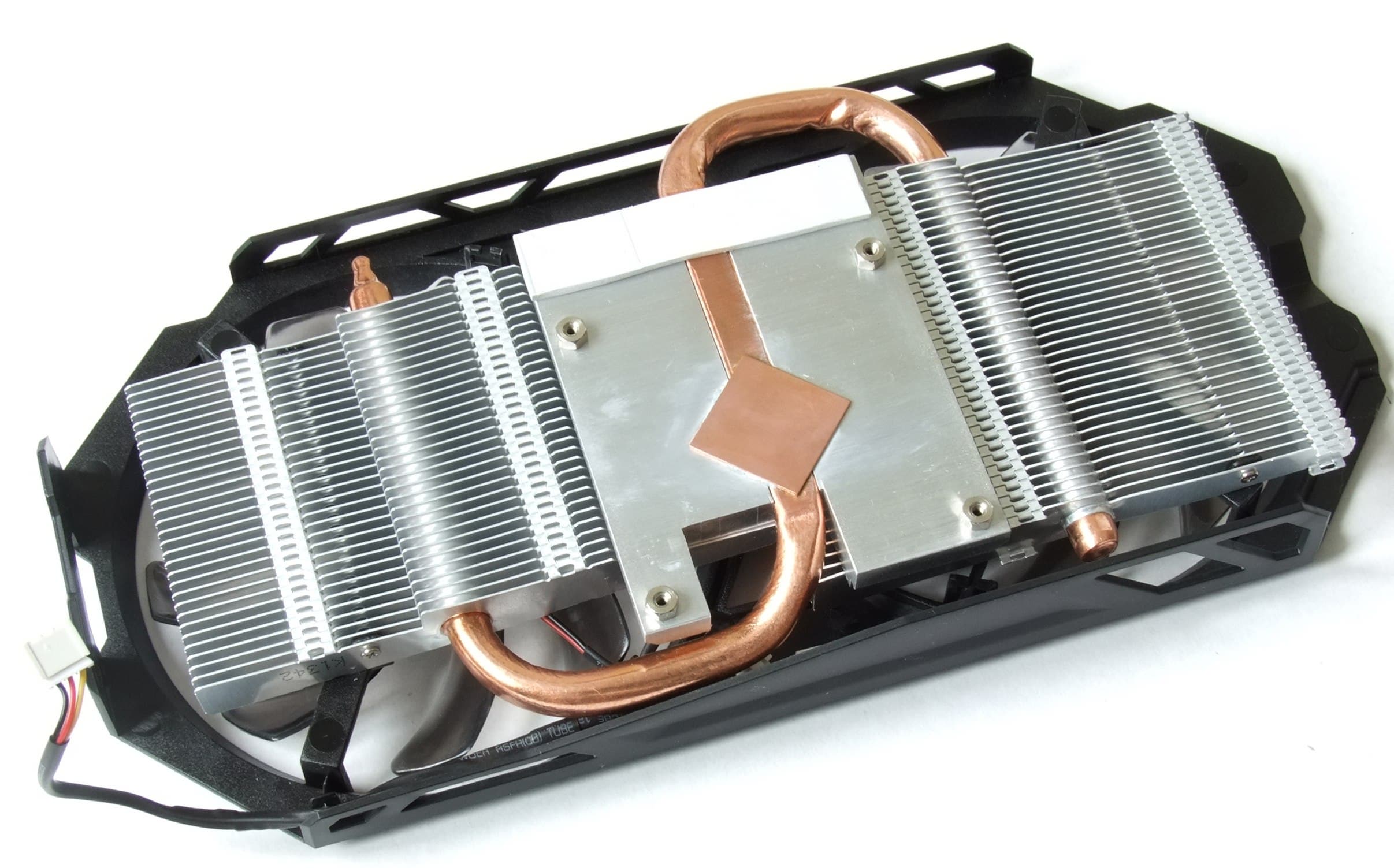

Хотя вроде все прилично: радиатор большого размера с медным основанием и не менее медной тепловой трубкой, два вентилятора сверху. Но тем не менее, шум ощутим, хотя и не критичен (максимальная частота вращения около 2500 оборотов в минуту).

Микросхемы памяти не охлаждаются, но силовые транзисторы имеют небольшой собственный радиатор.

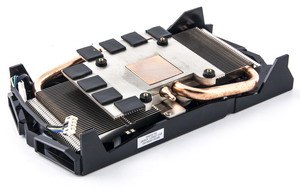

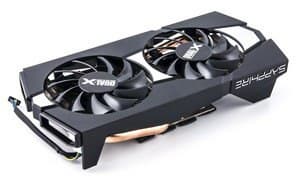

Sapphire Radeon R9 270 Dual-X OC Version 2048 МБ 256-битной GDDR5 PCI-E

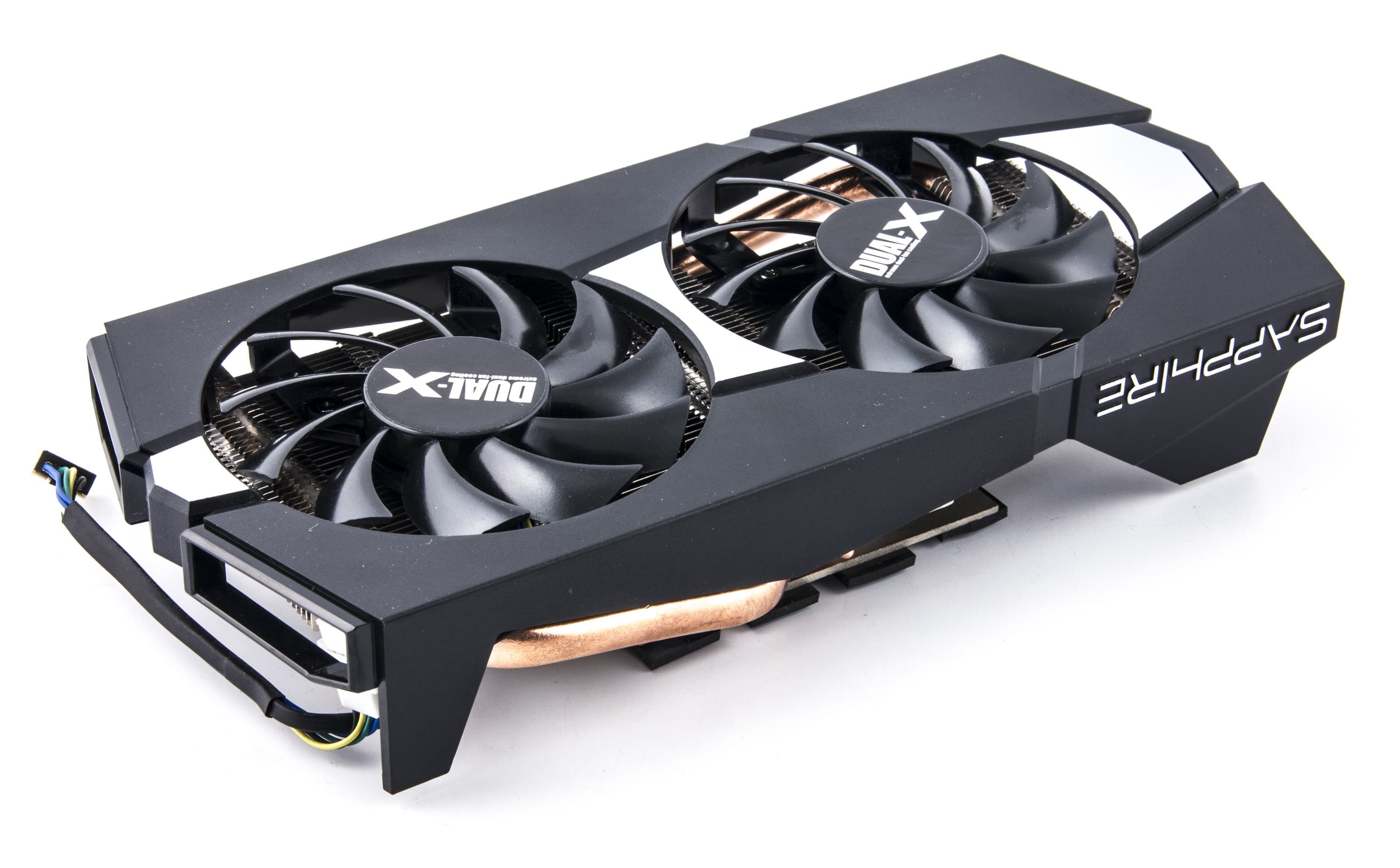

И эта система охлаждения тоже работает заметно (максимальная скорость вращения — примерно те же 2500 об/мин).

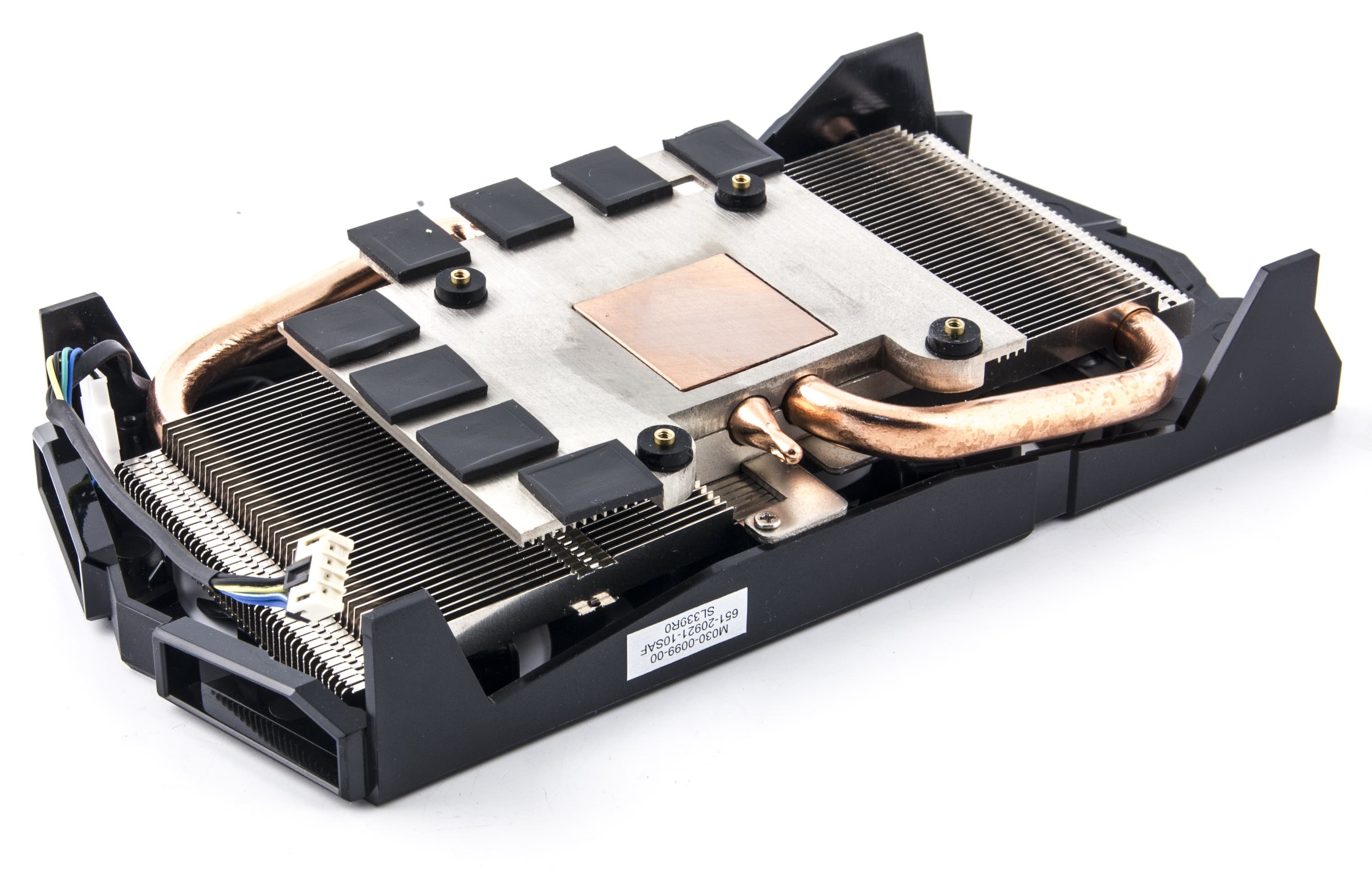

В остальном СО немного отличается. Радиатор имеет более широкое основание, способное охлаждать не только ядро, но и микросхемы памяти. Имеется также медная вставка в подошве для соприкосновения с ядром, имеются и медные трубки. Более того, есть тоже 2 вентилятора в кожухе СО. Казалось бы, для R9 270, работающего на чуть повышенной частоте, такой СО более чем достаточно, но все же бесшумным этот кулер не назвать.

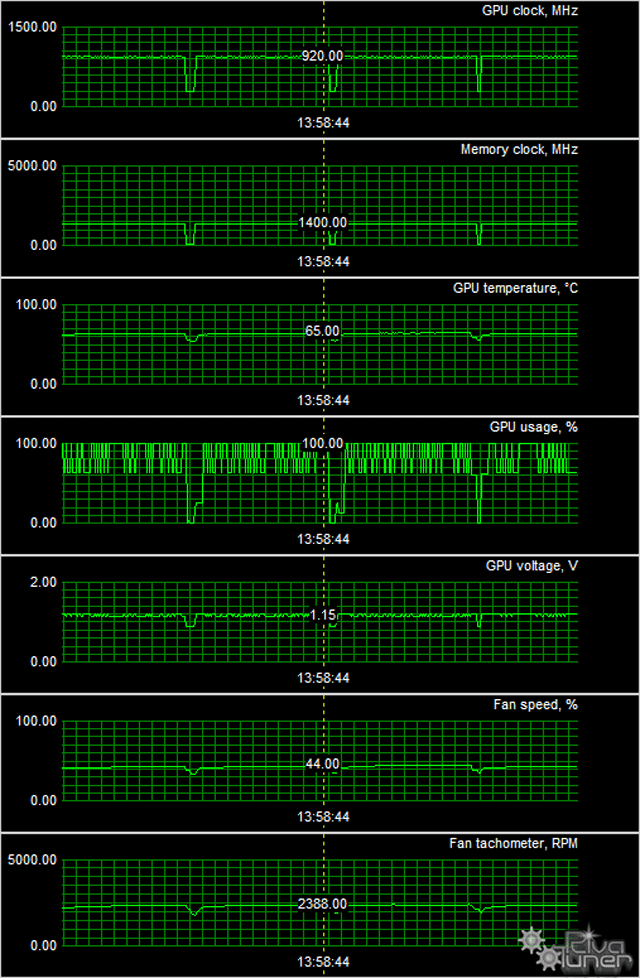

Мы провели исследование температурного режима с помощью утилиты EVGA PrecisionX (автор А. Николайчук AKA Unwinder) и получили следующие результаты:

Gigabyte Radeon R9 270 OC Edition 2048 МБ 256-битной GDDR5 PCI-E
Sapphire Radeon R9 270 Dual-X OC Version 2048 МБ 256-битной GDDR5 PCI-E

После 6-часового прогона под нагрузкой максимальная температура у обеих карт не превысила 66 градусов, что является очень хорошим результатом! Однако какой ценой получен этот результат? Уж лучше было бы 75 градусов на ядре, но при отсутствии шума от СО.

Теперь о комплектации. Видеокарта Gigabyte попала к нам без комплекта, в ОЕМ-поставке.

Базовый комплект поставки должен включать в себя: руководство пользователя, диск с драйверами и утилитами и мост CrossFire.

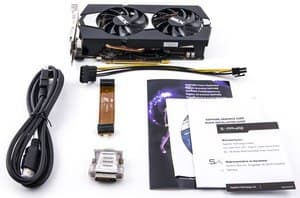

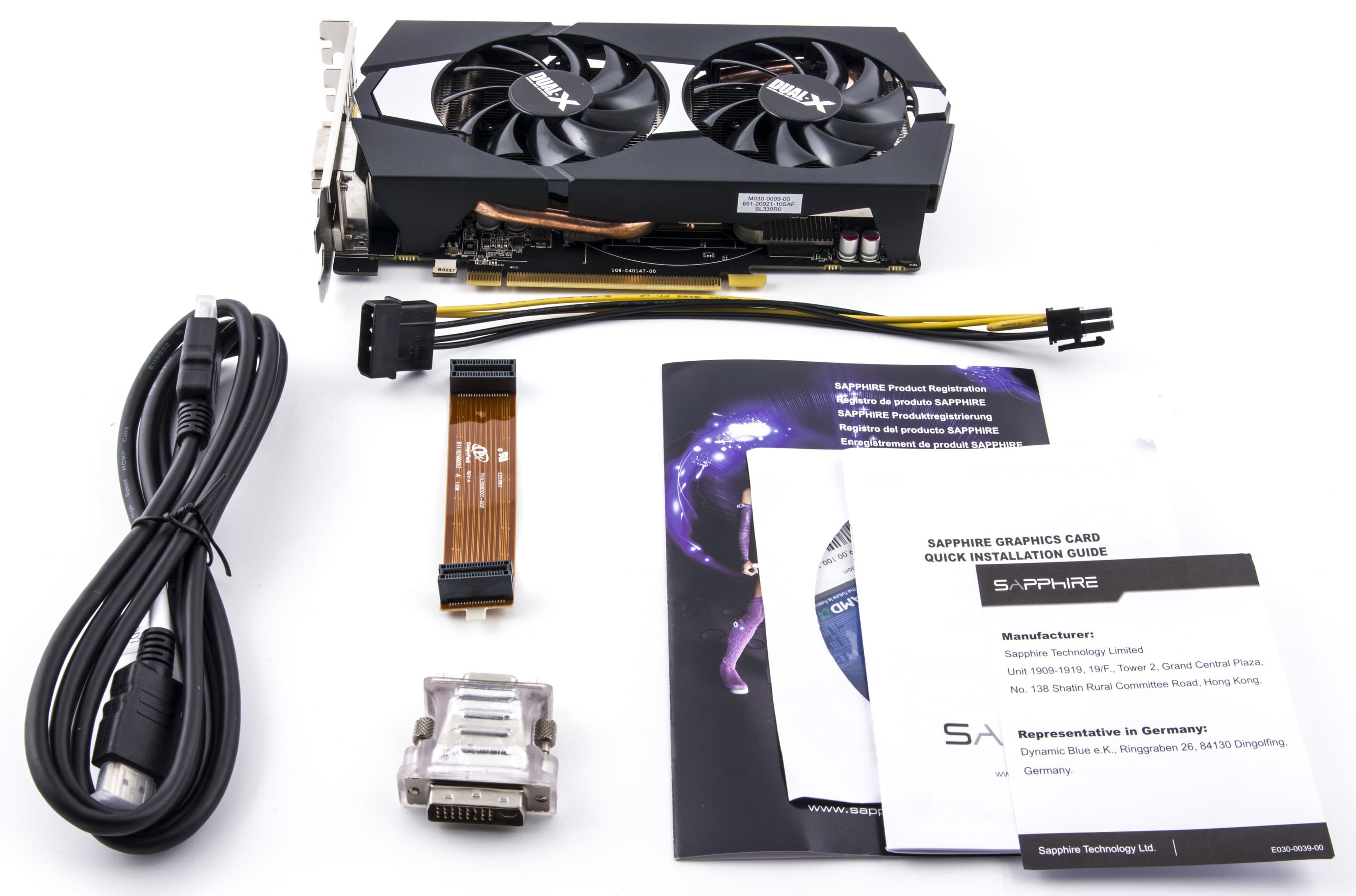

Sapphire Radeon R9 270 Dual-X OC Version 2048 МБ 256-битной GDDR5 PCI-E
Базовый комплект плюс разветвитель питания, переходник DVI-to-VGA и HDMI-кабель.

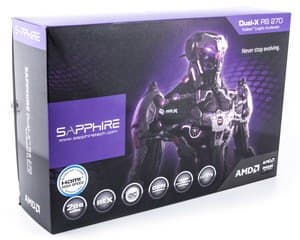

Упаковкa.

Sapphire Radeon R9 270 Dual-X OC Version 2048 МБ 256-битной GDDR5 PCI-E

Установка и драйверы

Конфигурация тестового стенда:

  • Компьютеры на базе процессора Intel Core i7-3960X (Socket 2011):
    • 2 процессора Intel Core i7-3960X (o/c 4 ГГц);
    • СО Hydro SeriesT H100i Extreme Performance CPU Cooler;
    • СО Intel Thermal Solution RTS2011LC;
    • системная плата Asus Sabertooth X79 на чипсете Intel X79;
    • системная плата MSI X79A-GD45(8D) на чипсете Intel X79;
    • оперативная память 16 ГБ DDR3 Corsair Vengeance CMZ16GX3M4A1600C9 1600 МГц;
    • жесткий диск Seagate Barracuda 7200.14 3 ТБ SATA2;
    • жесткий диск WD Caviar Blue WD10EZEX 1 TБ SATA2;
    • 2 SSD Corsair Neutron SSD CSSD-N120GB3-BK;
    • 2 блока питания Corsair CMPSU-1200AXEU (1200 Вт);
    • корпус Corsair Obsidian 800D Full Tower.
  • операционная система Windows 7 64-битная; DirectX 11.1;
  • монитор Dell UltraSharp U3011 (30″);
  • монитор Asus ProArt PA249Q (24″);
  • драйверы AMD версии Catalyst 14.1, Nvidia версии 334.89

VSync отключен.

Результаты тестов: сравнение производительности

В качестве инструментария мы использовали:

  • BioShock Infinite (Irrational Games/2K Games) — DirectX 11.0, для тестирования использовался встроенный в игру бенчмарк, все настройки выставлены на максимальное качество.
    Благодарим компанию AMD за предоставление лицензионного продукта.

  • 3DMark (2013) (FutureMark) — DirectX 11.1, настройки тестирования — Performance. Использовался набор тестов FireStrike (в результатах показаны graphics points только по этому набору тестов).

  • Aliens vs. Predator (2010) (Rebellion/SEGA), DirectX 11.0, настройки тестирования — Very High (запуск бенчмарка из меню).

  • Sniper Elite V2 (Rebellion Developments/505 Games) — DirectX 11.0, все настройки выставлены на максимальное качество. Бенчмарк запускался с помощью утилиты Adrenaline Sniper Elite V2 Benchmark Tool.

  • Crysis 2 Maximum (Crytek/EA), DirectX 11.0, настройки тестирования — Very High, используется уровень Central Park. Бенчмарк запускался с помощью утилиты Adrenaline Crysis 2 Benchmark Tool.

  • Unigine Valley Benchmark (Unigine) — DirectX 11.0, скачать здесь, настройки тестирования — Максимальные.
    Хотим отдельно поблагодарить коллектив компании Unigine за предоставление Advanced Edition бенчмарка.

  • Unigine Heaven Benchmark 2.5 Pro (Unigine) — DirectX 11.0, скачать здесь, настройки тестирования — High.
    Хотим отдельно поблагодарить коллектив компании Unigine и лично Александра Запрягаева за помощь в настройках работы бенчмарка.

  • Metro: Last Light (4A Games/Deep Silver) — DirectX 11.0, настройки тестирования — Super High, PhysX отключен (запуск бенчмарка в самой игре в виде отдельного файла).
    Благодарим компанию Nvidia за предоставление лицензионного продукта.

  • Metro 2033 (4A Games/THQ) — DirectX 11.0, настройки тестирования — Super High, PhysX отключен (запуск бенчмарка в самой игре в виде отдельного файла).
    Благодарим компанию Nvidia за предоставление лицензионного продукта.

  • Sleeping Dogs (United Front Games/Square Enix) — DirectX 11.0, для тестирования использовался встроенный в игру бенчмарк, все настройки выставлены на максимальное качество.

  1. BioShock Infinite
  2. Unigine Heaven Benchmark DirectX 11.0
  3. Aliens versus Predator (2010)
  4. Sniper Elite V2
  5. Unigine Valley Benchmark
  6. 3DMark FireStrike Graphics Marks
  7. METRO: Last Light
  8. Metro 2033
  9. Sleeping Dogs
  10. Crysis 2

Выводы

Анализ Рейтинга ускорителей iXBT.com. Он демонстрирует нам функциональность видеокарт друг относительно друга и нормирован по самому слабому ускорителю — Geforce GT 630 (то есть сочетание скорости и функций GT 630 приняты за 100%). Рейтинги ведутся по 36 ежемесячно исследуемых нами в рамках i3D-Speed акселераторам (методику рейтингования можно посмотреть в любом последнем выпуске i3D-Speed). Выберем из них группу карт для анализа, куда войдет исследуемый сегодня ускоритель, его аналог, работающий на номинальных частотах, ну и ближайшие конкуренты. И далее будем проводить анализ занятых позиций внутри этой группы. Для расчета рейтингов полезности я использовал цены из розничной продажи на конец марта 2014 г., так что они могут не совпадать с теми, которые приведены в конце статьи (всегда актуальные и постоянно обновляемые).

Рейтинг 3D-ускорителей iXBT.com

Название ускорителя Рейтинг iXBT.com Рейтинг полез. Цена
19 Gigabyte R9 270 OC 2048 МБ, 975/975/5600 630 294 214
20 R9 270 2048 МБ, 955/955/5600 610 285 214
22 Sapphire Dual-X R9 270 2048 МБ, 945/945/5600 600 282 213
23 GTX 660 2048 МБ, 993—1053/6000 600 306 196
24 GTX 650 Ti Boost 2048 МБ, 980—1033/6000 500 249 201
25 GTX 750 Ti 2048 МБ, 1020—1149/5400 470 270 174

Как мы видим, оба продукта плюс среднестатистический R9 270 показали себя очень хорошо, выиграв у конкурентов по производительности (и функциональности).

А теперь посмотрим на Рейтинг полезности тех же карт (показатели предыдущего рейтинга делятся на цены соответствующих ускорителей):

Рейтинг полезности (возможности/цена)

Название ускорителя Рейтинг полез. Рейтинг iXBT.com Цена
01 GTX 660 2048 МБ, 993—1053/6000 306 600 196
02 Gigabyte R9 270 OC 2048 МБ, 975/975/5600 294 630 214
05 R9 270 2048 МБ, 955/955/5600 285 610 214
07 Sapphire Dual-X R9 270 2048 МБ, 945/945/5600 282 600 213
10 GTX 750 Ti 2048 МБ, 1020—1149/5400 270 470 174
15 GTX 650 Ti Boost 2048 МБ, 980—1033/6000 249 500 201

Сильно упавшая цена на GTX 660 позволила ему захватить лидерство, оттеснив карты на базе R9 270 на вторые места. Впрочем, это также совсем неплохо.

Итак:

Gigabyte Radeon R9 270 OC Edition 2048 МБ 256-битной GDDR5 PCI-E — неплохой вариант почти самого выгодного по соотношению цены и возможностей ускорителя, способный работать на повышенных частотах (наличие двух разъемов питания дает возможность превратить карту в R9 270Х, и это нами проверялось). Минус — шумноватая система охлаждения.

Sapphire Radeon R9 270 Dual-X OC Version 2048 МБ 256-битной GDDR5 PCI-E — также очень достойный вариант выгодного ускорителя, однако на частотах R9 270Х он работать не может, максимум — до 1000 МГц по ядру (возможно, сказывается нехватка дополнительного питания, для которого у карты всего один разъем). Кулер также шумноват.

Еще раз приношу извинения за то, что пока не могу привести цифровую оценку шумности кулеров: измерительный стенд так и не готов. Так что не обессудьте: по состоянию на сегодня судьей могут быть только мои уши :)

Окончательное решение традиционно остается за нашими читателями (смотрите на цены ниже!). Мы еще вернемся с новыми обзорами :) Это никакой не конец :))

«Как?! Уже конец???...»
х/ф «Волга-Волга»




Средняя текущая цена (количество предложений) в московской рознице:
Рассматриваемые карты Конкуренты
R9 270 2 ГБ — $158 (на 09.03.16) GTX 750 Ti 2 ГБ — $124 (на 05.09.16)
R9 270 2 ГБ — $158 (на 09.03.16) GTX 650 Ti Boost — Н/Д(0)
R9 270 2 ГБ — $158 (на 09.03.16) GTX 660 — $200(12)
R9 270 2 ГБ — $158 (на 09.03.16) HD 7850 2 ГБ — $120(5)
Gigabyte R9 270 OC — $204(2) R9 270 2 ГБ — $158 (на 09.03.16)
Sapphire R9 270 Dual-X — Н/Д(0) R9 270 2 ГБ — $158 (на 09.03.16)
