Radeon HD 7790 в исполнении Sapphire

Sapphire Radeon HD7790 Dual-X OC 1024 МБ 128-битной GDDR5 PCI-E


Содержание

  1. Введение
  2. Особенности видеокарт
  3. Конфигурации стенда, список тестовых инструментов
  4. Результаты тестов
  5. Выводы


Поскольку ПК (персональный компьютер) в силу своей открытой архитектуры позволяет совершенствовать и обновлять системный блок по частям, меняя комплектуюшие на более современные и с более высокой производительностью (если это не моноблок, конечно, где все интегрировано), то перед тем как принять решение о том - нужно ли менять именно видеокарту или какую-то иную составляющую системного блока, советуем прочитать наше Руководство покупателя игровой видеокарты.

А если очевидно, что надо обновить видеокарту, то желательно иметь хоть какие-то знания по работе 3D-ускорителя, чтобы правильно выбрать, а потом и настроить новый акселератор. Поэтому неопытным читателям мы советуем ознакомиться с нашими краткими справочниками по семействам современных видеокарт и процессоров, на основе которых они выпускаются.

Справочник по AMD Radeon HD 7xxx

Справочник по Nvidia Geforce GTX 6xx

В этом материале мы расскажем о серийно выпускаемом ускорителе на базе Radeon HD 7790 компании Sapphire.

Платa

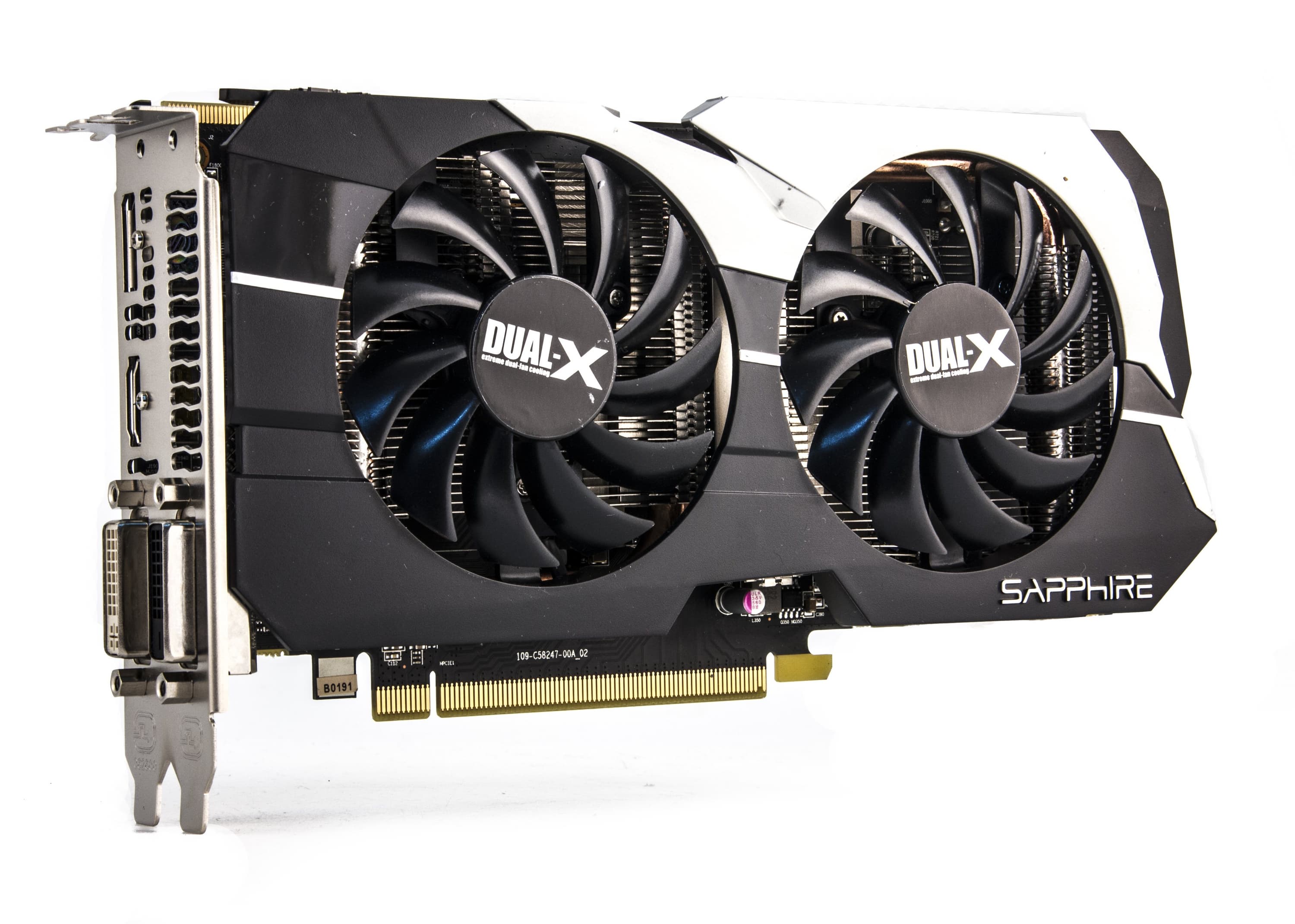

Sapphire Radeon HD7790 Dual-X OC 1024 МБ 128-битной GDDR5 PCI-E
  • GPU: Radeon HD 7790 (Bonaire)
  • Интерфейс: PCI Express x16
  • Частота работы GPU (ROPs): 1075 МГц (номинал — 1000 МГц)
  • Частота работы памяти (физическая (эффективная)): 1600 (6400) МГц (номинал — 1500 (6000) МГц)
  • Ширина шины обмена с памятью: 128 бит
  • Число вычислительных блоков в GPU/частота работы блоков: 14/1075 МГц (номинал — 14/1000 МГц)
  • Число операций (ALU) в блоке: 64
  • Суммарное число операций (ALU): 896
  • Число блоков текстурирования: 56 (BLF/TLF/ANIS)
  • Число блоков растеризации (ROP): 16
  • Размеры: 220×100×36 мм (видеокарта занимает 2 слота в системном блоке)
  • Цвет текстолита: черный
  • Энергопотребление (пиковое в 3D/в режиме 2D/в режиме «сна»): 105/57/3 Вт
  • Выходные гнезда: 1×DVI (Dual-Link/HDMI), 1×DVI (Single-Link/VGA), 1×HDMI 1.4a, 1×DisplayPort 1.2
  • Поддержка многопроцессорной работы: CrossFire X (Hardware)

Sapphire Radeon HD7790 Dual-X OC 1024 МБ 128-битной GDDR5 PCI-E

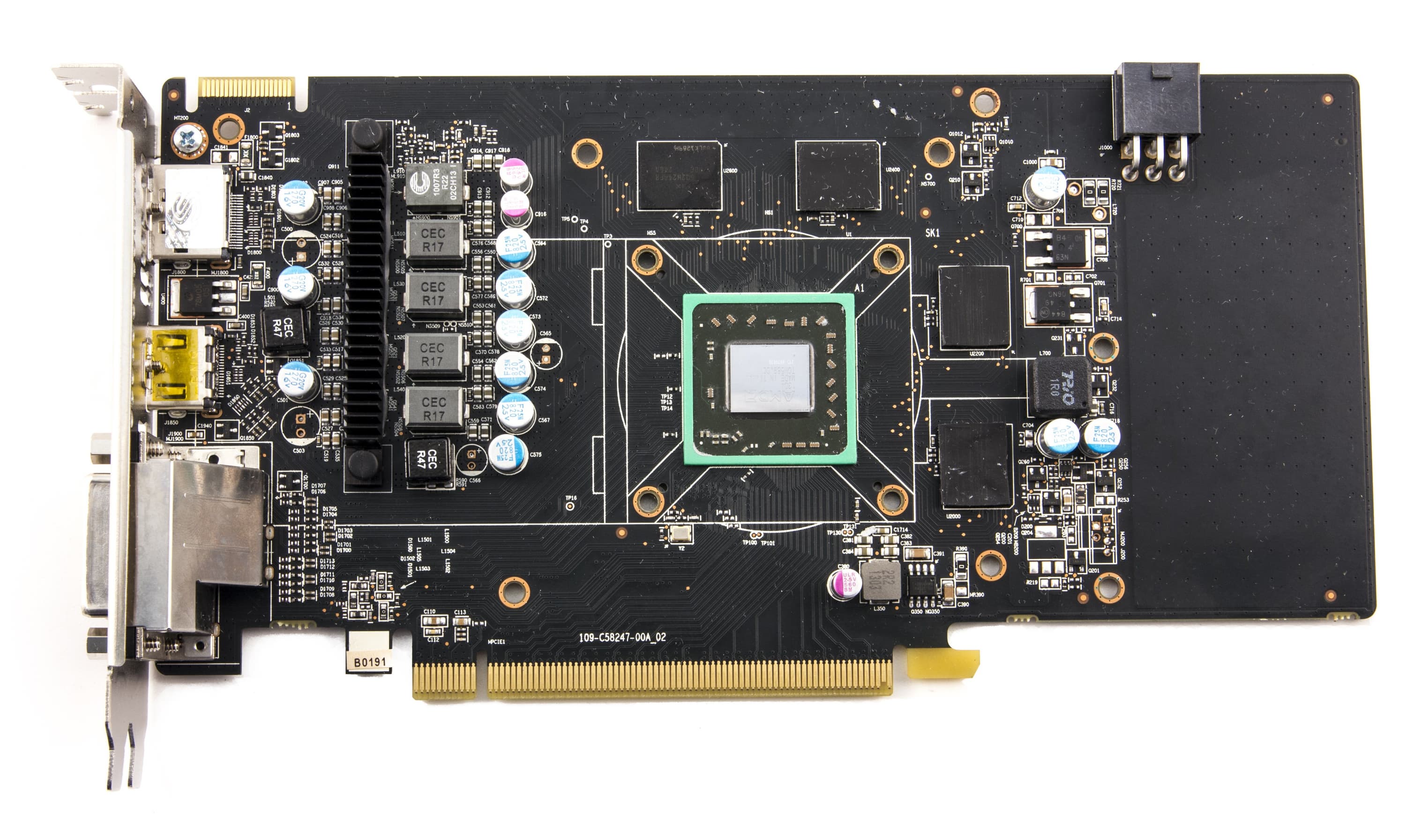

Карта имеет 1024 МБ памяти GDDR5 SDRAM, размещенной в 4 микросхемах на лицевой сторонe PCB.

Микросхемы памяти Hynix (GDDR5). Микросхемы рассчитаны на максимальную частоту работы в 1500 (6000) МГц.

Сравнение с эталонным дизайном, вид спереди
Sapphire Radeon HD7790 Dual-X OC 1024 МБ 128-битной GDDR5 PCI-E Reference card AMD Radeon HD 7770

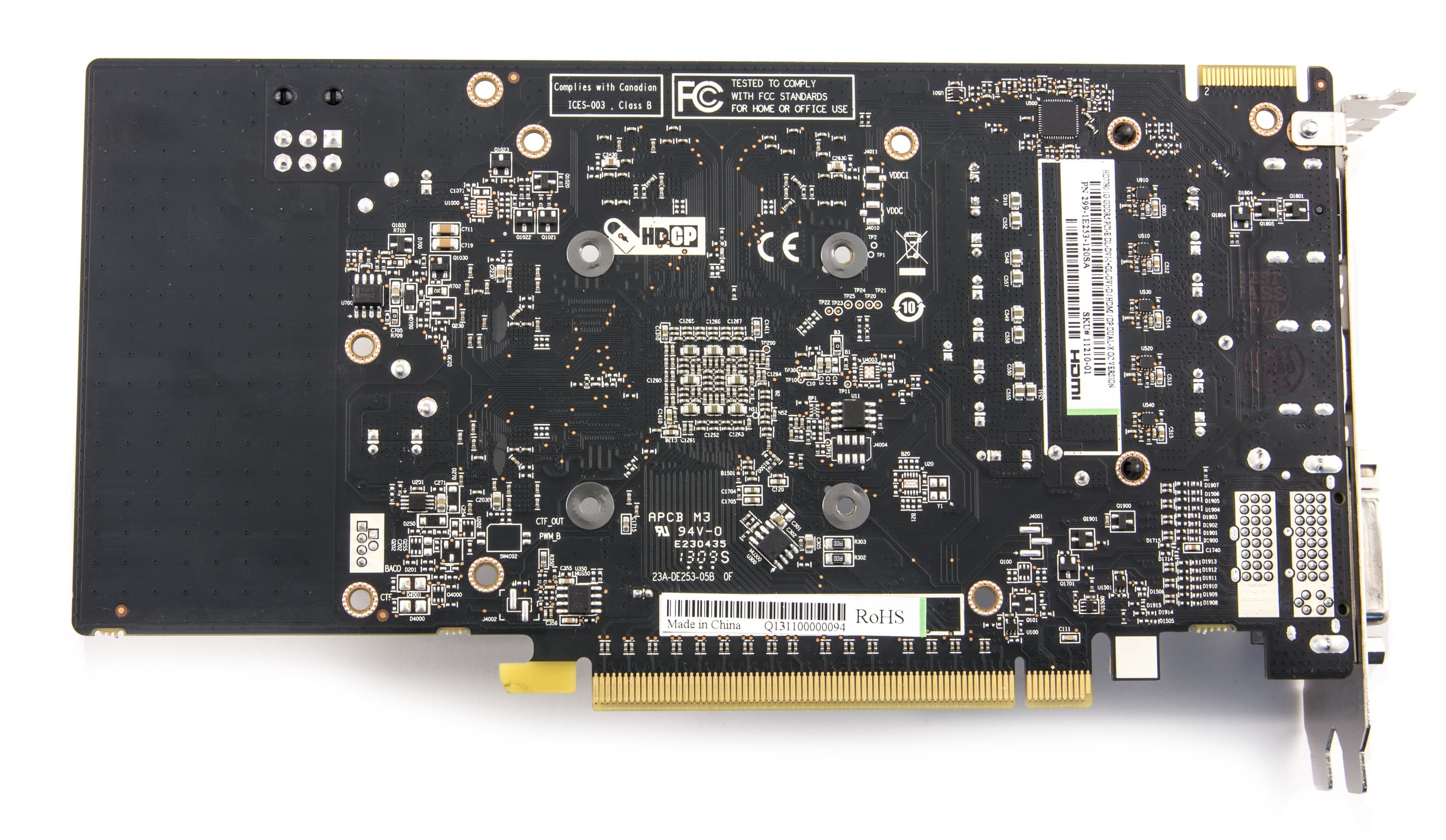

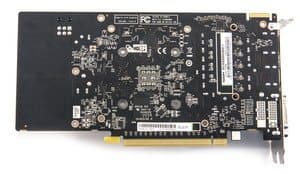

Сравнение с эталонным дизайном, вид сзади
Sapphire Radeon HD7790 Dual-X OC 1024 МБ 128-битной GDDR5 PCI-E Reference card AMD Radeon HD 7770

Если сказать тихо - Sapphire, ну подумают об общеизвестном скучном драгоценном камне...А если издать вопль S-A-P-P-H-I-R-E!!! То тогда на ум придут видеокарты от известного производителя. Рассказывать о нем нет смысла, ибо все в курсе и давно уже. Кратко напомню, что это дочернее предприятие гиганта в IT-индустрии - PC Partner, который выпускает огромное количество всякого рода комплектующих для ПК (по системе аутсортинга, то есть по сторонним заказам). В свое время PC Partner организовал Sapphire для выпуска видеокарт собственного производства под своим же брендом, которым и стал Sapphire.

Сегодня мы изучаем довольно простое изделие от Sapphire, карту со 128-битной шиной обмена с памятью. Кстати, надо отметить, что как и можно ожидать, все карты от Sapphire имеют PCB собственных разработок, а не просто копии референсов. Напомню, что мы сравниваем 7790 с 7770 потому, что эталонного дизайна для 7790 так такового нет, чипы 7770 и 7790 одинаковы по пинам, поэтому PCB от 7770 вполне подойдет и для 7790. Система питания является пятифазной. PCB имеет много пустого пространства в хвостовой части: это нужно для надежного крепления СО, так как задняя часть кожуха кулера как бы защелкивается на хвостовой части PCB.

Набор гнезд стандартный для Radeon HD 77xx: 1 DVI (Dual-Link и совместим с выводом на HDMI), 1 DVI (Single-Link и совместим с выводом на VGA),1 HDMI и 1 DisplayPort. Cуммарно можно подключить 4 приемника, однако потребуются переходники, если все приемники будут с однотипными гнездами приема. Без переходников можно подключить только два монитора с DVI.

Видеокарта требует дополнительного питания в виде одного 6-пинового гнезда.

Максимальные разрешения и частоты:

  • 240 Гц — максимальная частота обновления;
  • 2048×1536@85 Гц — по аналоговому интерфейсу;
  • 2560×1600@60 Гц — по цифровому интерфейсу (для DVI-гнезд с Dual-Link/HDMI).

Что касается возможностей ускорения обработки видеопотоков Full HD и т. п. — в 2007 году мы проводили такое исследование, с ним можно ознакомиться здесь.

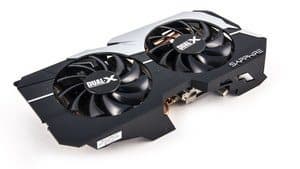

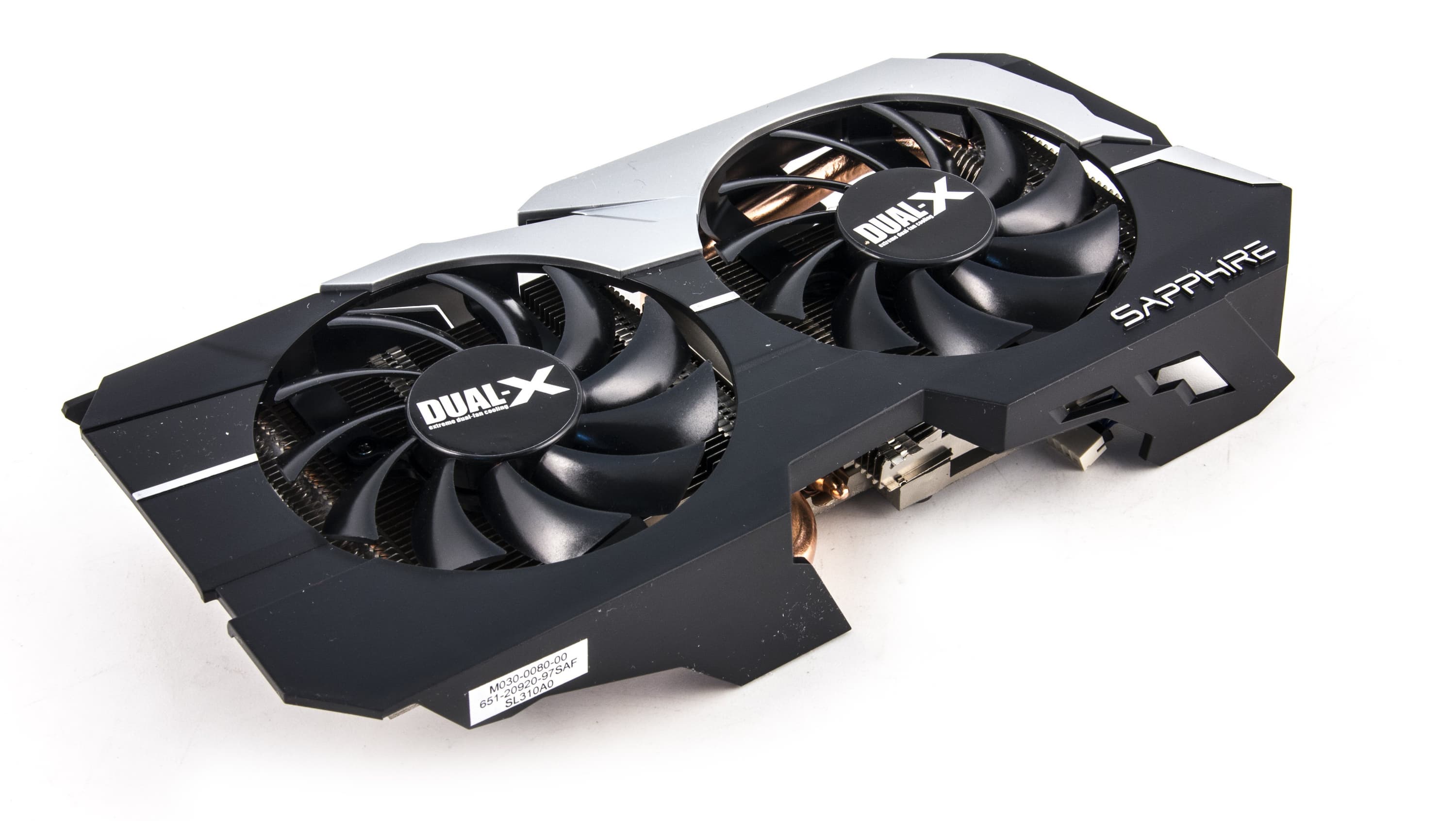

О системе охлаждения.

Sapphire Radeon HD7790 Dual-X OC 1024 МБ 128-битной GDDR5 PCI-E

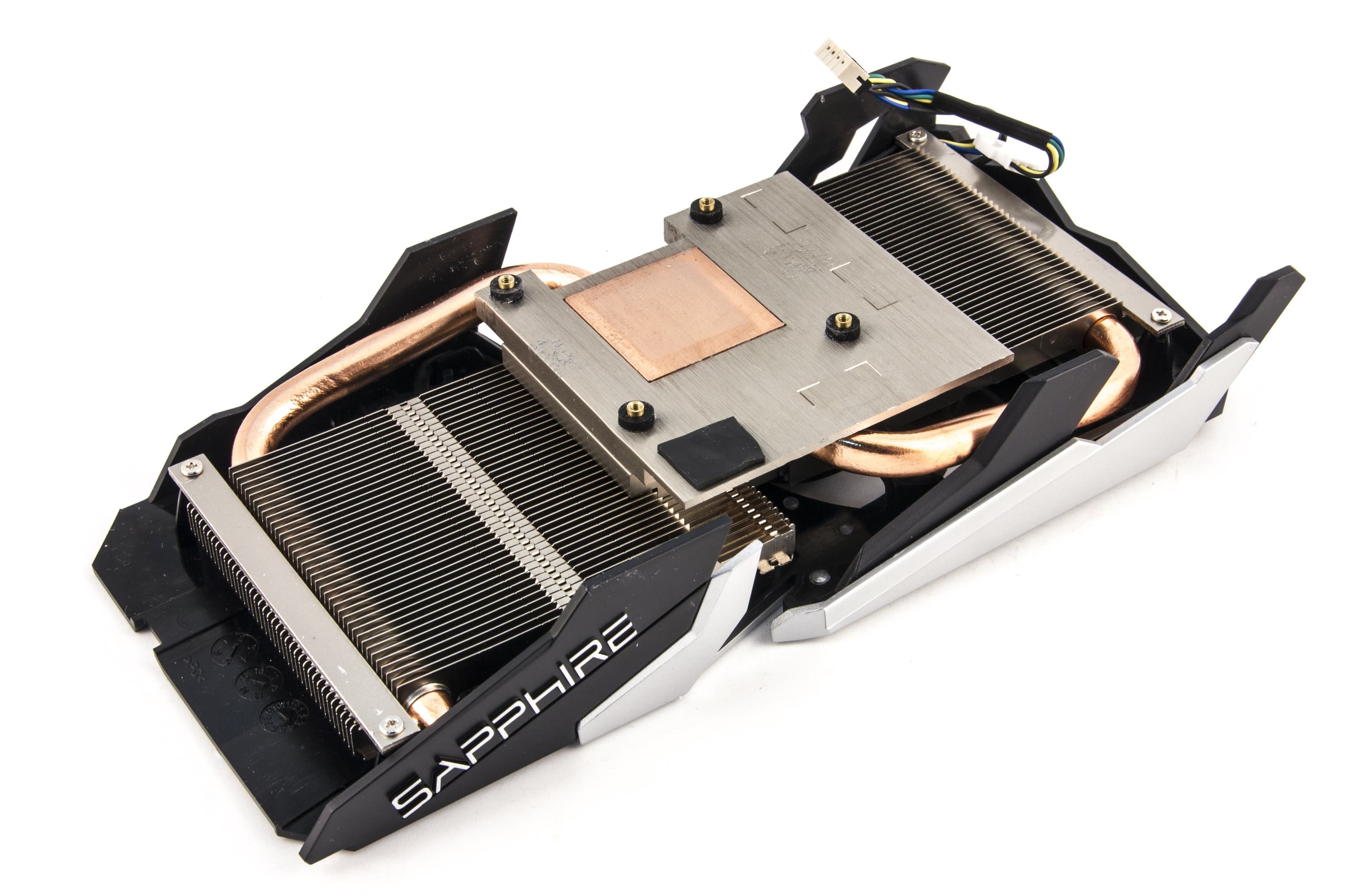

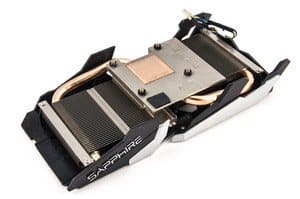

Основой СО является массивный радиатор, который имеет медное основание, к которому припаяны тепловые трубки, помогающие разносить тепло по ребрам радиатора.

Сверху радиатор прикрыт кожухом с двумя вентиляторами. Микросхемы памяти также охлаждаются основной подошвой радиатора. А силовые транзисторы имеют свой собственный тонкий радиатор.

Несмотря на то, что максимальная частота вращения вентилятора достигает 2400 оборотов в минуту, качество изготовления и конструкция кулера в какой-то степени понижают шум, поэтому в целом карту можно назвать относительно малошумной, но вот бесшумной - никак.

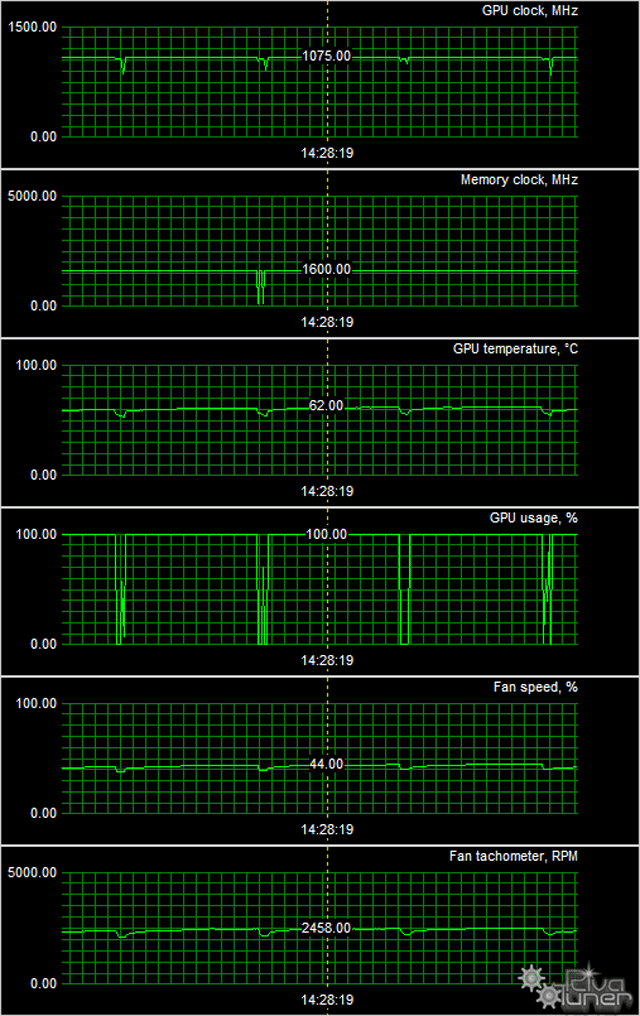

Мы провели исследование температурного режима с помощью утилиты EVGA PrecisionX (автор А. Николайчук AKA Unwinder) и получили следующие результаты:

Sapphire Radeon HD7790 Dual-X OC 1024 МБ 128-битной GDDR5 PCI-E

После 6-часового прогона под нагрузкой мы видим, что максимальная температура не превысила 62 градусов, что для такого рода ускорителя является просто отличным результатом.

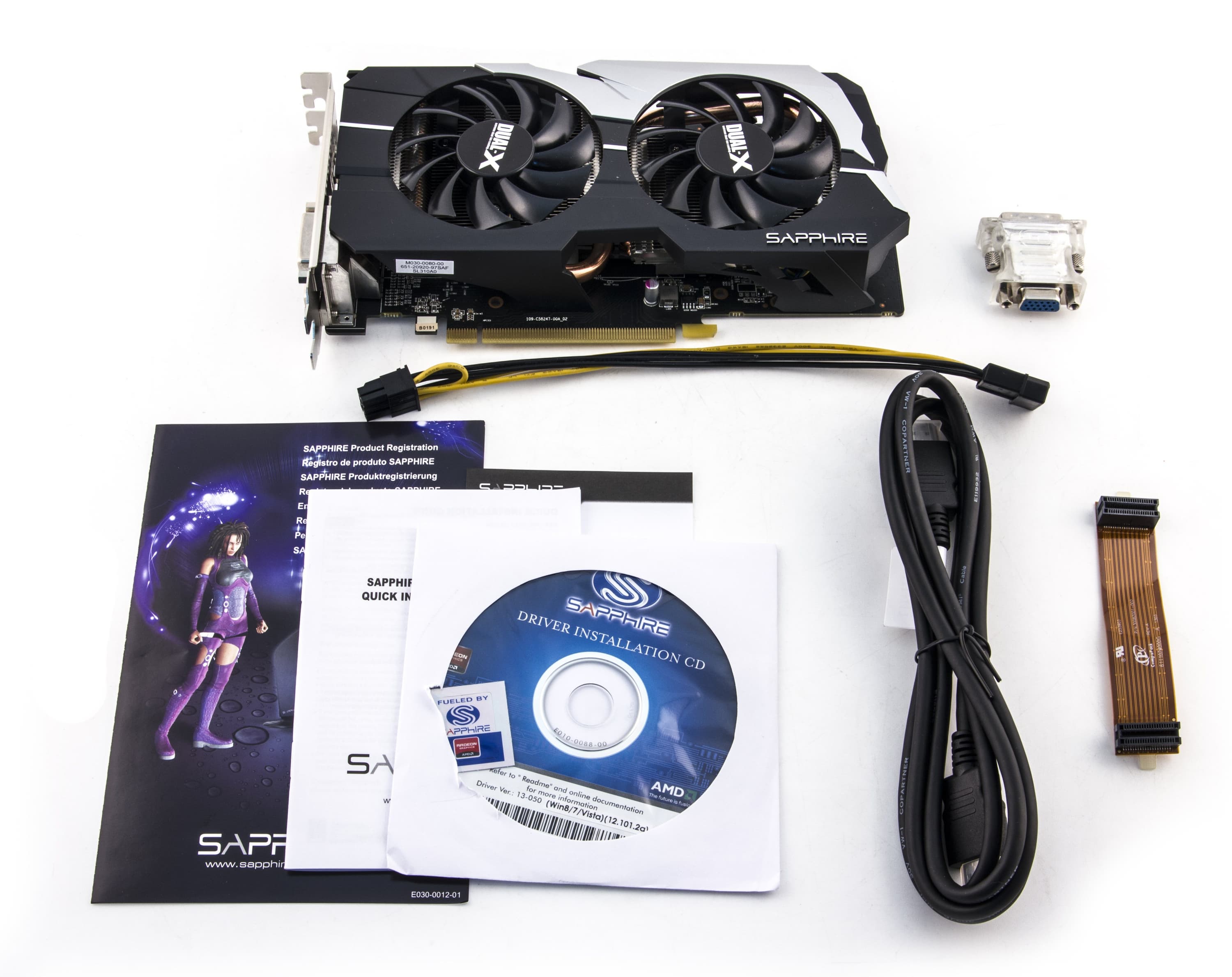

Теперь о комплектации.

Базовый комплект поставки должен включать в себя: руководство пользователя, диск с драйверами и утилитами и мост CrossFire.

Sapphire Radeon HD7790 Dual-X OC 1024 МБ 128-битной GDDR5 PCI-E
Мы видим базовый комплект, плюс разветвитель питания и переходник DVI-to-VGA.

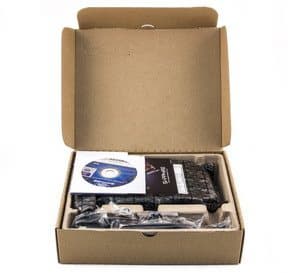

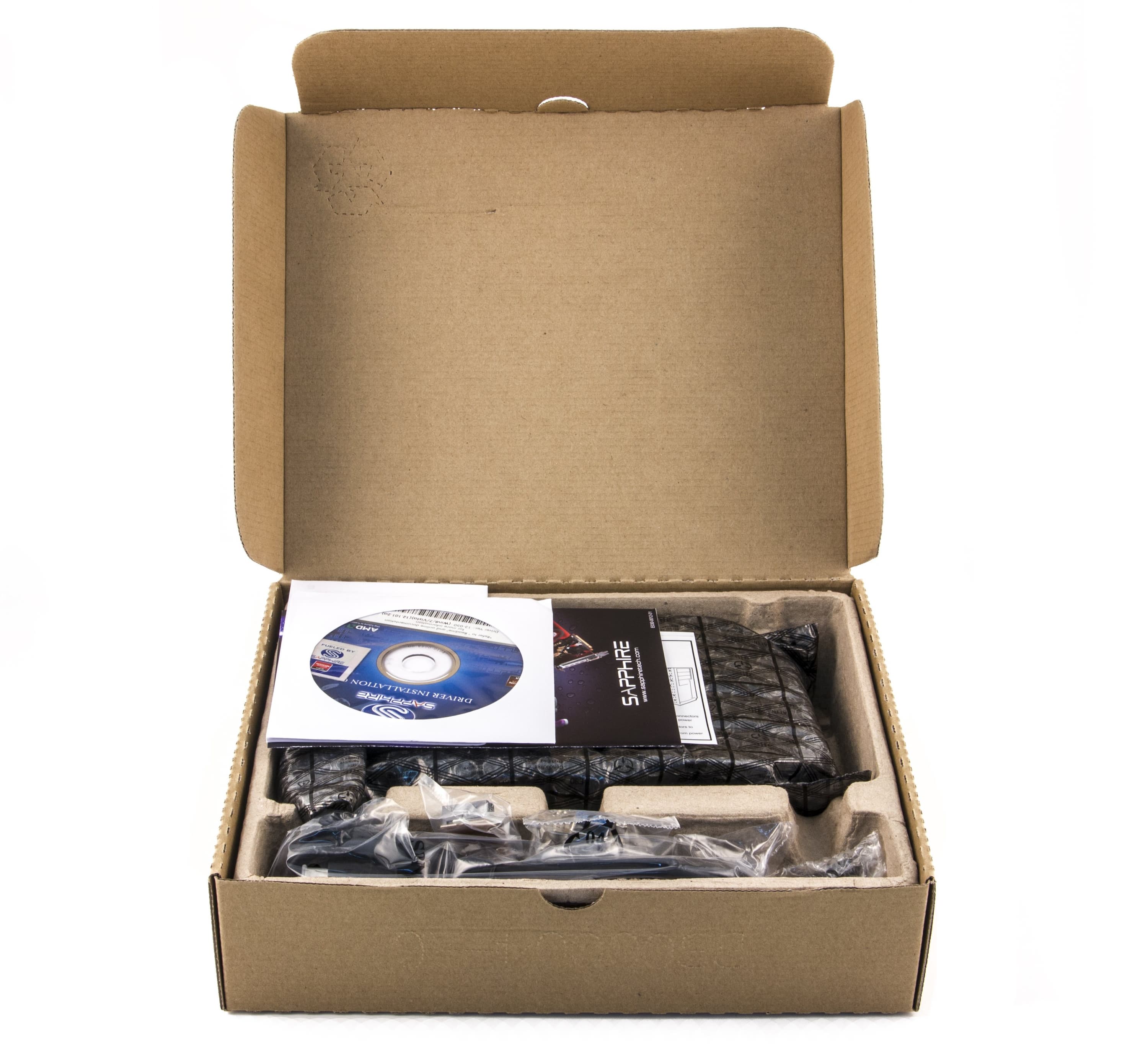

Упаковкa.

Sapphire Radeon HD7790 Dual-X OC 1024 МБ 128-битной GDDR5 PCI-E

Установка и драйверы

Конфигурация тестового стенда:

  • Компьютеры на базе процессора Intel Core i7-3960X (Socket 2011):
    • 2 процессора Intel Core i7-3960X (o/c 4 ГГц);
    • СО Hydro SeriesT H100i Extreme Performance CPU Cooler;
    • СО Intel Thermal Solution RTS2011LC;
    • системная плата Asus Sabertooth X79 на чипсете Intel X79;
    • системная плата MSI X79A-GD45(8D) на чипсете Intel X79;
    • оперативная память 16 ГБ DDR3 Corsair Vengeance CMZ16GX3M4A1600C9 1600 МГц;
    • жесткий диск Seagate Barracuda 7200.14 3 ТБ SATA2;
    • жесткий диск WD Caviar Blue WD10EZEX 1 TБ SATA2;
    • 2 SSD Corsair Neutron SSD CSSD-N120GB3-BK;
    • 2 блока питания Corsair CMPSU-1200AXEU (1200 Вт);
    • корпус Corsair Obsidian 800D Full-Tower.
  • операционная система Windows 7 64-битная; DirectX 11.1;
  • монитор Dell UltraSharp U3011 (30″);
  • драйверы AMD версии Catalyst 13.6 beta; Nvidia версии 320.49

VSync отключен.

Результаты тестов: сравнение производительности

В качестве инструментария мы использовали:

  • Hard Reset (Flying Wild Hog) — DirectX 11.0, для тестирования использовался встроенный в игру бенчмарк, все настройки выставлены на максимальное качество.
    Благодарим компанию Nvidia за предоставление лицензионного продукта.

  • Total War: Shogun 2 (Creavive Assembly/SEGA) — DirectX 11.0, для тестирования использовался встроенный в игру бенчмарк, все настройки выставлены на максимальное качество.
    Благодарим компанию Nvidia за предоставление лицензионного продукта.

  • 3DMark (2013) (FutureMark) — DirectX 11.1, настройки тестирования — Performance. Использовался набор тестов FireStrike (в результатах показаны graphics points только по этому набору тестов).

  • Aliens vs. Predator (2010) (Rebellion/SEGA), DirectX 11.0, настройки тестирования — Very High (запуск бенчмарка из меню).

  • Nexuiz (2012) (IllFonic/THQ) — DirectX 11.0, для тестирования использовался встроенный в игру бенчмарк, все настройки выставлены на максимальное качество.

  • Crysis 2 Maximum (Crytek/EA), DirectX 11.0, настройки тестирования — Very High, используется уровень Central Park. Бенчмарк запускался с помощью утилиты Adrenaline Crysis 2 Benchmark Tool.

  • Unigine Valley Benchmark (Unigine) — DirectX 11.0, скачать здесь, настройки тестирования — Максимальные.
    Хотим отдельно поблагодарить коллектив компании Unigine за предоставление Advanced Edition бенчмарка.

  • Unigine Heaven Benchmark 2.5 Pro (Unigine) — DirectX 11.0, скачать здесь, настройки тестирования — High.
    Хотим отдельно поблагодарить коллектив компании Unigine и лично Александра Запрягаева за помощь в настройках работы бенчмарка.

  • DiRT Showdown (Codemasters) — DirectX 11.0, настройки тестирования — Ultra High (запуск бенчмарка: dirt showdown.exe -benchmark example_benchmark.xml).
    Благодарим компанию AMD за предоставление лицензионного продукта.

  • Metro 2033 (4A Games/THQ) — DirectX 11.0, настройки тестирования — Super High, PhysX отключен (запуск бенчмарка в самой игре в виде отдельного файла).
    Благодарим компанию Nvidia за предоставление лицензионного продукта.

  • Sleeping Dogs (United Front Games/Square Enix) — DirectX 11.0, для тестирования использовался встроенный в игру бенчмарк, все настройки выставлены на максимальное качество.

  1. Total War: Shogun2
  2. Hard Reset
  3. Unigine Heaven Benchmark DirectX 11.0
  4. Aliens versus Predator (2010)
  5. Nexuiz (2012)
  6. Unigine Valley Benchmark
  7. 3DMark FireStrike Graphics Marks
  8. DiRT Showdown
  9. Metro 2033
  10. Sleeping Dogs
  11. Crysis 2

Выводы

Начнем с анализа Рейтинга ускорителей iXBT.com, который демонстрирует нам функциональность видеокарт друг относительно друга и нормирован по самому слабому ускорителю — Geforce GT 630 (то есть сочетание скорости и функций GT 630 приняты за 100%). Рейтинги ведутся по 36-ти ежемесячно исследуемых нами в рамках i3D-Speed акселераторам (методику рейтингования можно посмотреть в любом последнем выпуске i3D-Speed). Выберем из них группу карт для анализа, куда войдет исследуемый сегодня ускоритель, его аналог, работающий на номинальных частотах, ну и ближайшие конкуренты. И далее будем проводить анализ занятых позиции внутри этой группы. Цены взяты по состоянию на 5 июля 2013 года. Следует иметь в виду, что приводимые в самом конце статьи цены - всегда актуальные и могут отличаться от тех, что мы использовали для расчетов.

Рейтинг 3D-ускорителей iXBT.com

Название ускорителя Рейтинг iXBT.com Рейтинг полез. Цена
26 Sapphire HD 7790 1024MB, 1075/1075/6400 390 244 160
27 HD 7790 1024MB, 1000/1000/6000 370 230 161
28 GTX 650 Ti 2048MB, 925/925/5400 350 224 156
29 HD 7770 1024MB, 1000/1000/4500 290 244 119

Тестирование показало, что продукт от Sapphire лидирует в своей группе, хотя конкурент у 7790 по сути единственный на сегодня - Geforce GTX 650 Ti.

А теперь посмотрим Рейтинг полезности тех же карт (показатели предыдущего рейтинга делятся на цены соответствующих ускорителей):

Рейтинг полезности (возможности/цена)

Название ускорителя Рейтинг полез. Рейтинг iXBT.com Цена
08 Sapphire HD 7790 1024MB, 1075/1075/6400 244 390 160
09 HD 7770 1024MB, 1000/1000/4500 244 290 119
13 HD 7790 1024MB, 1000/1000/6000 230 370 161
15 GTX 650 Ti 2048MB, 925/925/5400 224 350 156

Несмотря на то, что Sapphire 7790 чуть дороже, чем GTX650 Ti, все равно по полезности он также на первом месте. То есть отдача с каждого потраченного на него рубля будет максимальной.

Итак:

Sapphire Radeon HD7790 Dual-X OC 1024 МБ 128-битной GDDR5 PCI-E — добротный ускоритель средне-бюджетного семейства Radeon из-за соотношения частот работы. Акселератор успешно конкурирует со своим соперником в лице Geforce GTX 650 Ti. Также не забываем про повышенные частоты работы карты, что может повлиять на выбор в положительном плане. Минусом является несколько шумноватая СО, правда, шум не критичен.

Окончательное решение традиционно остается за нашими читателями. Мы лишь даем информацию о рассмотренных продуктах, но не делаем прямых указаний по выбору того или иного изделия.



Средняя текущая цена (количество предложений) в московской рознице:
Рассматриваемые карты Конкуренты
HD 7790 — $116(1) GTX 650 Ti — $150(1)
HD 7790 — $116(1) GTX 650 Ti Boost — Н/Д(0)
Sapphire 7790 Dual-X — Н/Д(0) HD 7790 — $116(1)


Благодарим компанию Sapphire Russia
и лично Константина Мартыненко

за предоставленную на тестирование видеокарту

2 блока питания Corsair CMPSU-1200AXEU для тестового стенда предоставлены компанией Corsair

Корпус Corsair Obsidian 800D-Full Tower для тестового стенда предоставлен компанией Corsair

Модули памяти Corsair Vengeance CMZ16GX3M4X1600C9 для тестового стенда предоставлены компанией Corsair

Corsair Hydro SeriesT H100i CPU Cooler для тестового стенда предоставлен компанией Corsair

Монитор Dell UltraSharp U3011 для тестовых стендов предоставлен компанией Юлмарт

Системная плата Asus Sabertooth X79 для тестового стенда предоставлена компанией AsusTeK

Системная плата MSI X79A GD45 (8D) для тестового стенда предоставлена компанией MSI

Жесткий диск Seagate Barracuda 7200.14 3TB для тестового стенда предоставлен компанией Seagate

Накопитель SSD OCZ Octane 512GB для тестового стенда предоставлен компанией OCZ Russia

2 Накопителя SSD Corsair Neutron SeriesT 120GB для тестового стенда предоставлены компанией Corsair
