Radeon HD 7790 в исполнении Powercolor

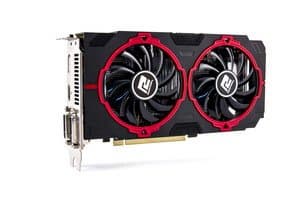

Powercolor Radeon HD7790 TurboDuo Overclocked Edition 1024 МБ 128-битной GDDR5 PCI-E


Содержание

  1. Введение
  2. Особенности видеокарт
  3. Конфигурации стенда, список тестовых инструментов
  4. Результаты тестов
  5. Выводы


Снова напоминаем (из статьи в статью), что ПК (персональный компьютер) в силу своей открытой архитектуры позволяет совершенствовать и обновлять системный блок по частям, меняя комплектуюшие на более современные и производительные (если это не моноблок, конечно, где все интегрировано). Поэтому, перед тем как принять решение о том, нужно ли менять именно видеокарту или какую-то иную составляющую системного блока, советуем прочитать наше «Руководство покупателя игровой видеокарты».

А если решено, что непременно надо обновить видеокарту, то следует иметь хоть какие-то знания по работе 3D-ускорителя, чтобы правильно выбрать, а потом и настроить новый акселератор. Неопытным читателям мы советуем ознакомиться с нашими краткими справочниками по семействам современных видеокарт и процессоров, на основе которых они выпускаются.

Справочник по AMD Radeon HD 7xxx

Справочник по Nvidia Geforce GTX 6xx

В этом материале мы расскажем о серийно выпускаемом компанией TUL ускорителе на базе Radeon HD 7790. Как вы знаете, продукция TUL выходит под маркой Powercolor.

Платa

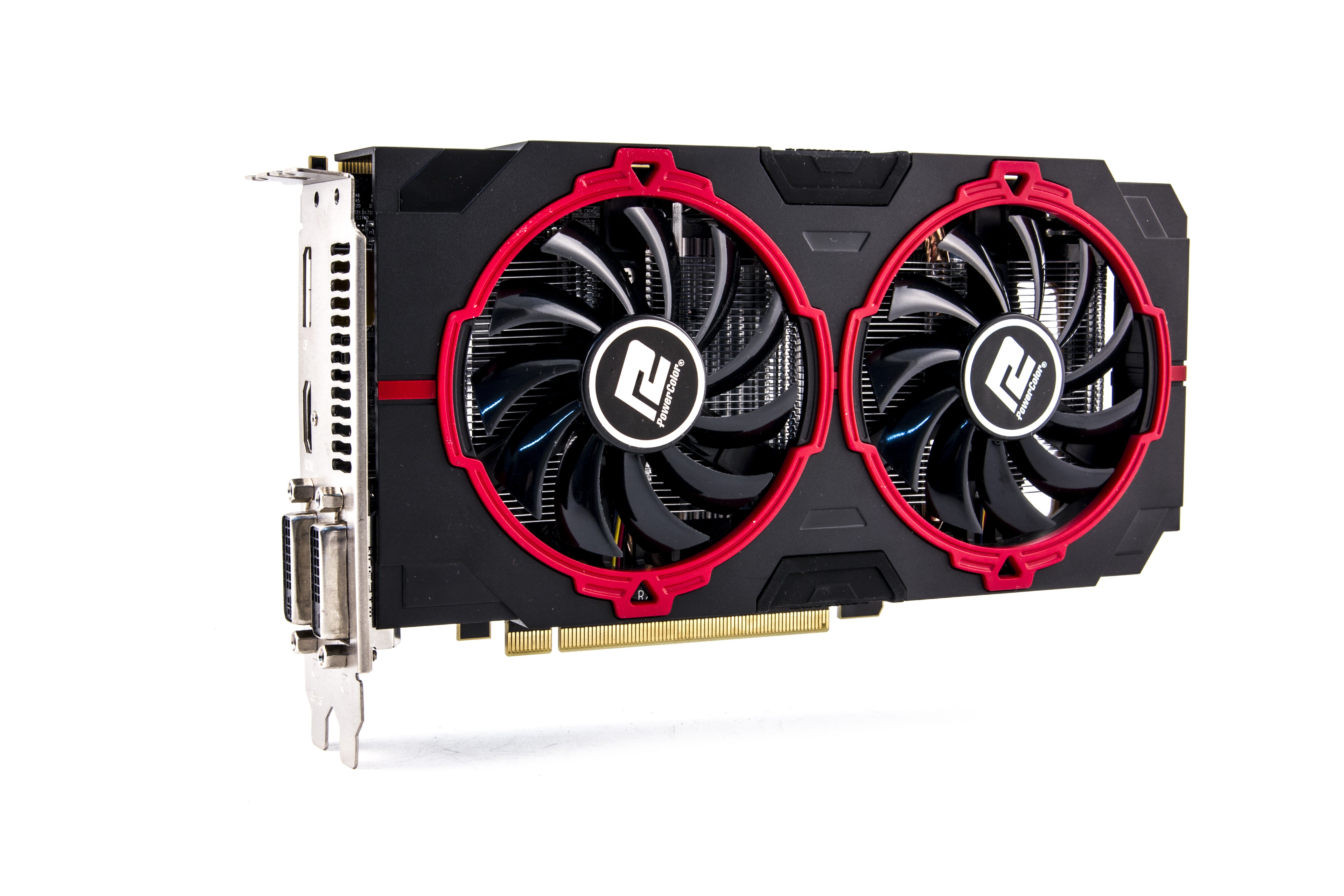

Powercolor Radeon HD7790 TurboDuo Overclocked Edition 1024 МБ 128-битной GDDR5 PCI-E
  • GPU: Radeon HD 7790 (Bonaire)
  • Интерфейс: PCI Express x16
  • Частота работы GPU (ROPs): 1075 МГц (номинал — 1000 МГц)
  • Частота работы памяти (физическая (эффективная)): 1500 (6000) МГц (номинал — 1500 (6000) МГц)
  • Ширина шины обмена с памятью: 128 бит
  • Число вычислительных блоков в GPU/частота работы блоков: 14/1075 МГц (номинал — 14/1000 МГц)
  • Число операций (ALU) в блоке: 64
  • Суммарное число операций (ALU): 896
  • Число блоков текстурирования: 56 (BLF/TLF/ANIS)
  • Число блоков растеризации (ROP): 16
  • Размеры: 220×105×35 мм (видеокарта занимает 2 слота в системном блоке)
  • Цвет текстолита: черный
  • Энергопотребление (пиковое в 3D/в режиме 2D/в режиме «сна»): 101/55/3 Вт
  • Выходные гнезда: 1×DVI (Dual-Link/HDMI), 1×DVI (Single-Link/VGA), 1×HDMI 1.4a, 1×DisplayPort 1.2
  • Поддержка многопроцессорной работы: CrossFire X (Hardware)

Powercolor Radeon HD7790 TurboDuo Overclocked Edition 1024 МБ 128-битной GDDR5 PCI-E
Карта имеет 1024 МБ памяти GDDR5 SDRAM, размещенной в 4 микросхемах на лицевой сторонe PCB.

Микросхемы памяти Hynix (GDDR5). Микросхемы рассчитаны на максимальную частоту работы в 1500 (6000) МГц.

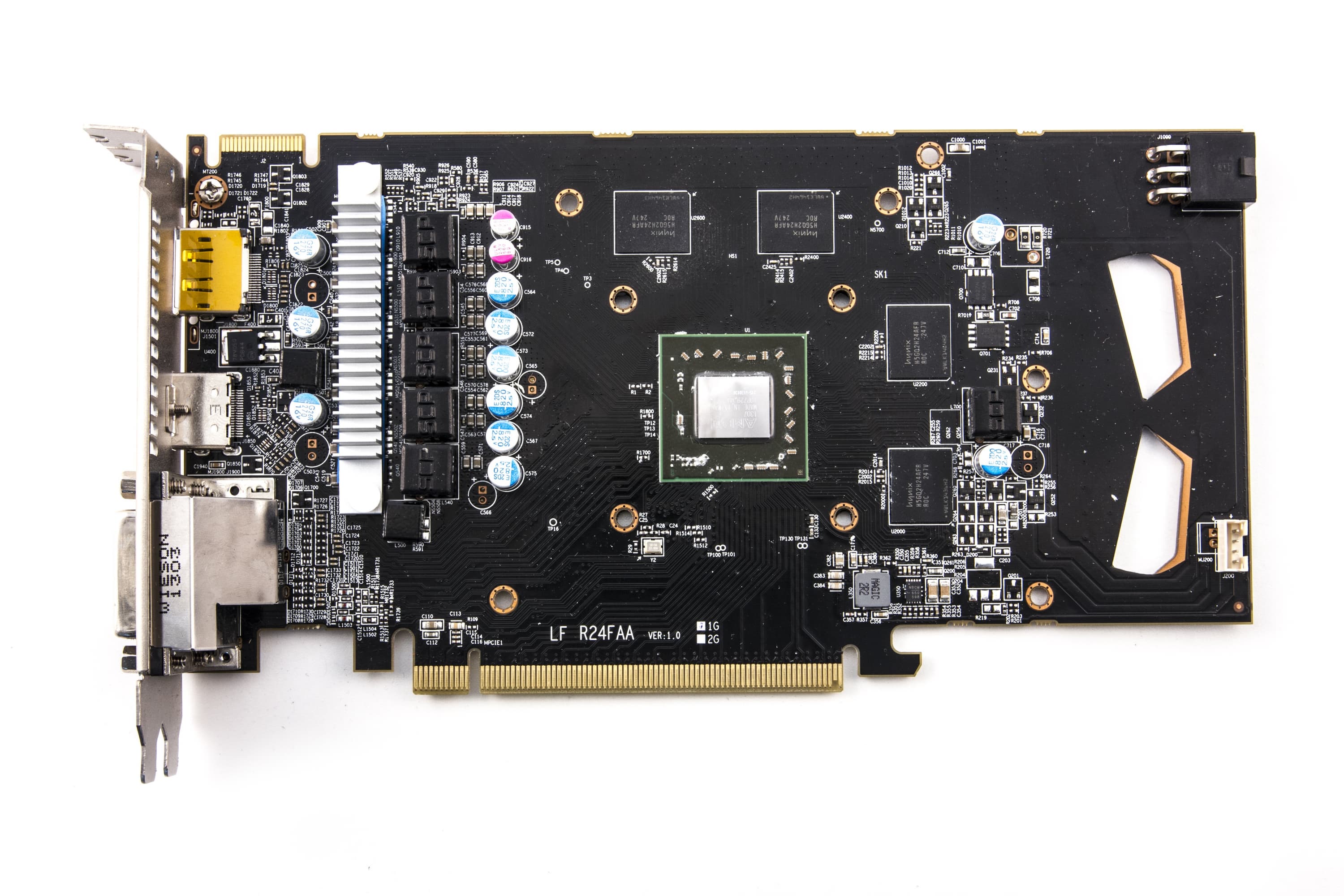

Сравнение с эталонным дизайном, вид спереди
Powercolor Radeon HD7790 TurboDuo Overclocked Edition 1024 МБ 128-битной GDDR5 PCI-E Reference card AMD Radeon HD 7770

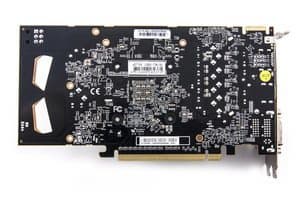

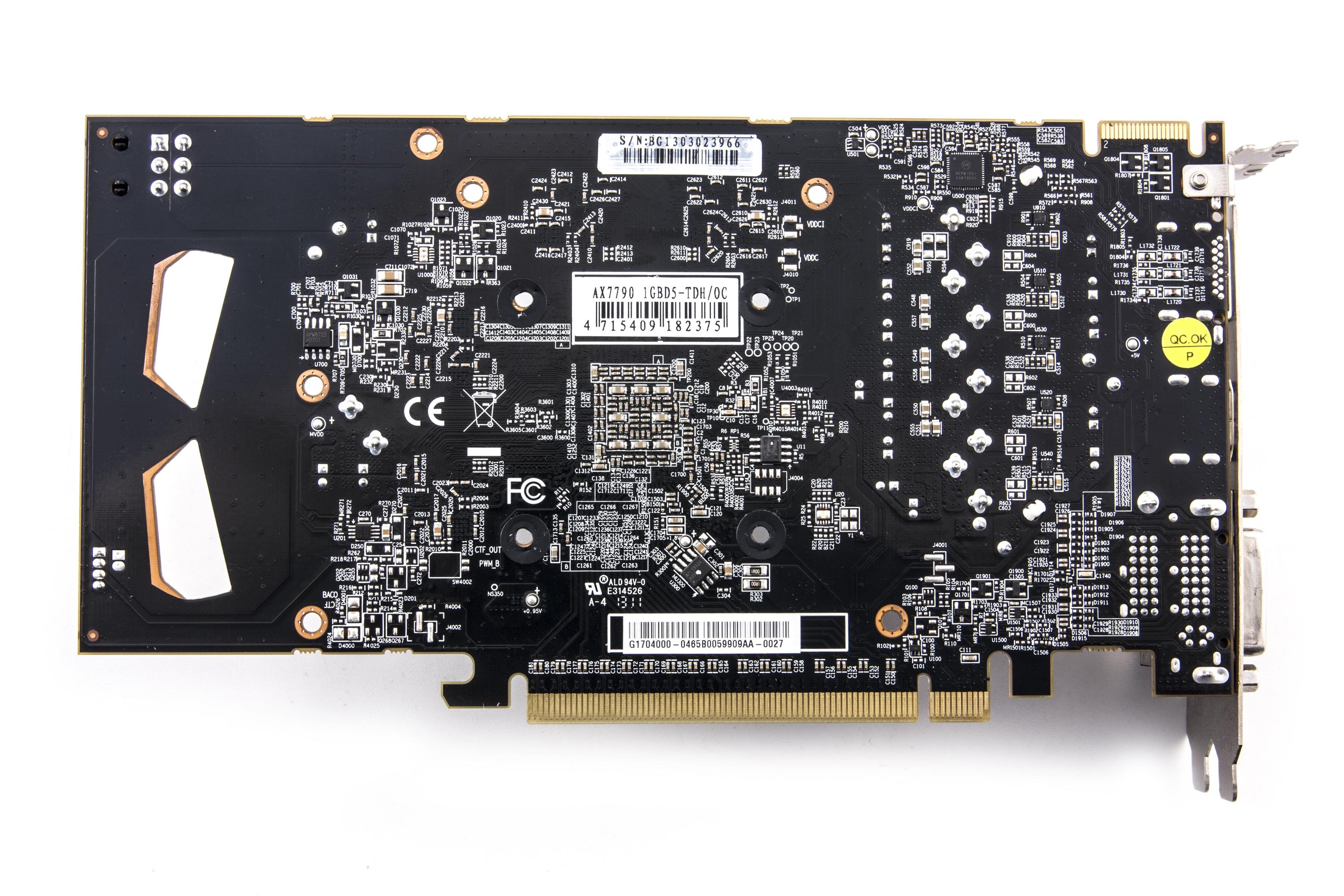

Сравнение с эталонным дизайном, вид сзади
Powercolor Radeon HD7790 TurboDuo Overclocked Edition 1024 МБ 128-битной GDDR5 PCI-E Reference card AMD Radeon HD 7770

Мы видим, что карта довольно проста, да этого и следовало ожидать, поскольку на PCB разведена 128-битная шина обмена с памятью, которая нам знакома уже очень много лет. Микросхем памяти всего 4, поэтому тут тоже ничего особенного. Дизайн PCB — свой собственный, разработан Powercolor, мы сравниваем его с 7770, потому что эталонного дизайна для 7790 как такового нет, чипы 7770 и 7790 одинаковы по разводке, поэтому PCB от 7770 вполне подойдет и для 7790. Система питания является пятифазной.

Набор гнезд стандартный для Radeon HD 77xx: 1 DVI (Dual-Link и совместим с выводом на HDMI), 1 DVI (Single-Link и совместим с выводом на VGA),1 HDMI и 1 DisplayPort. Cуммарно можно подключить 4 приемника, однако потребуются переходники, если все приемники будут с однотипными гнездами приема. Без переходников можно подключить только два монитора с DVI.

Видеокарта требует дополнительного питания в виде одного 6-контактного гнезда.

Максимальные разрешения и частоты:

  • 240 Гц — максимальная частота обновления;
  • 2048×1536@85 Гц — по аналоговому интерфейсу;
  • 2560×1600@60 Гц — по цифровому интерфейсу (для DVI-гнезд с Dual-Link/HDMI).

Что касается возможностей ускорения обработки видеопотоков Full HD и т. п., в 2007 году мы проводили такое исследование, с ним можно ознакомиться здесь.

О системе охлаждения.

Powercolor Radeon HD7790 TurboDuo Overclocked Edition 1024 МБ 128-битной GDDR5 PCI-E

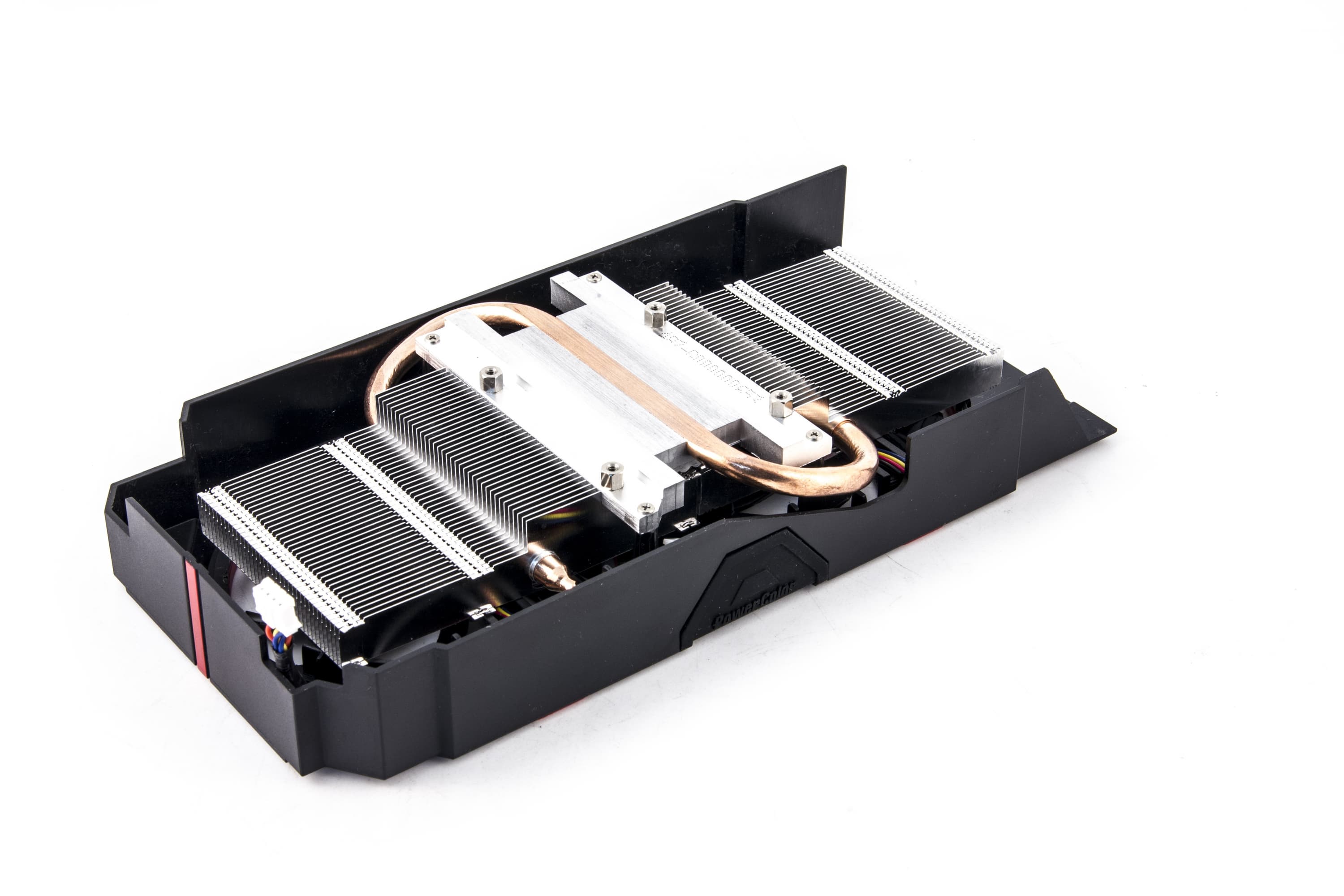

Основой СО является массивный радиатор, который в своем основании, прижимающемся к ядру, имеет впрессованную тепловую трубку, помогающую разносить тепло по ребрам радиатора.

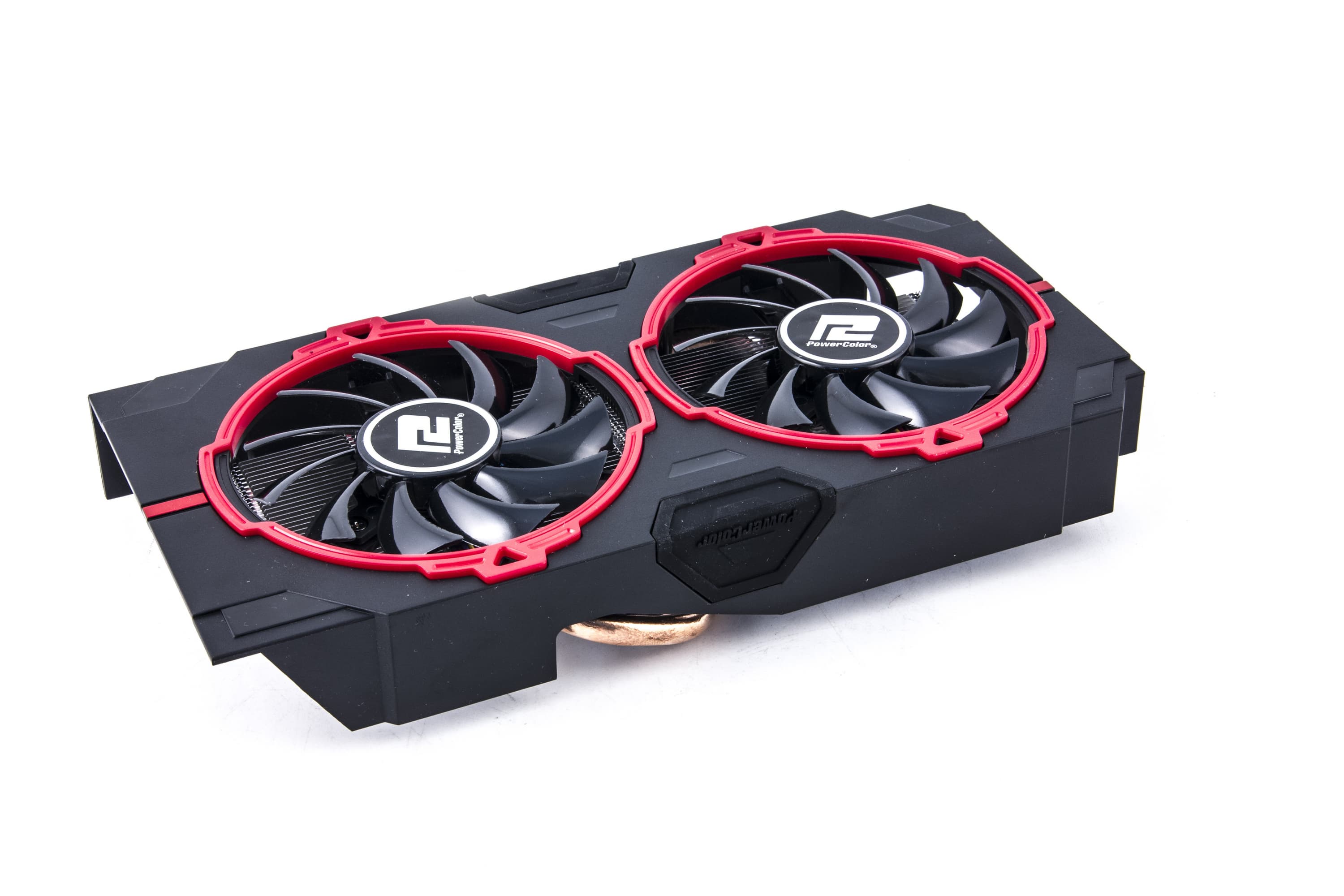

Сверху радиатор прикрыт кожухом с двумя вентиляторами. Микросхемы памяти без охлаждения.

Несмотря на то, что максимальная частота вращения вентилятора достигает 2200 оборотов в минуту, качество изготовления и конструкция кулера таковы, что шума почти нет. Дело в том, что PCB в хвостовой части имеет специальные вырезы, через которые воздух от вентилятора проходит через карту, обеспечивая более низкий уровень шума.

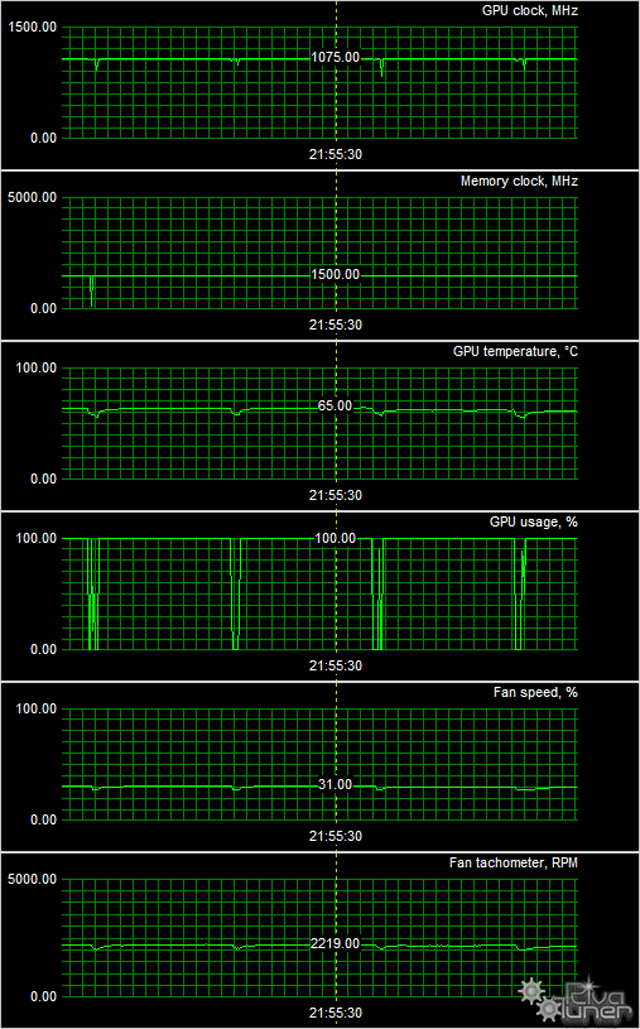

Мы провели исследование температурного режима с помощью утилиты EVGA PrecisionX (автор А. Николайчук AKA Unwinder) и получили следующие результаты:

Powercolor Radeon HD7790 TurboDuo Overclocked Edition 1024 МБ 128-битной GDDR5 PCI-E

После 6-часового прогона под нагрузкой мы видим, что максимальная температура не превысила 65 градусов Цельсия, что для такого рода ускорителя является просто отличным результатом.

Теперь о комплектации.

Базовый комплект поставки должен включать в себя: руководство пользователя, диск с драйверами и утилитами и мост CrossFire.

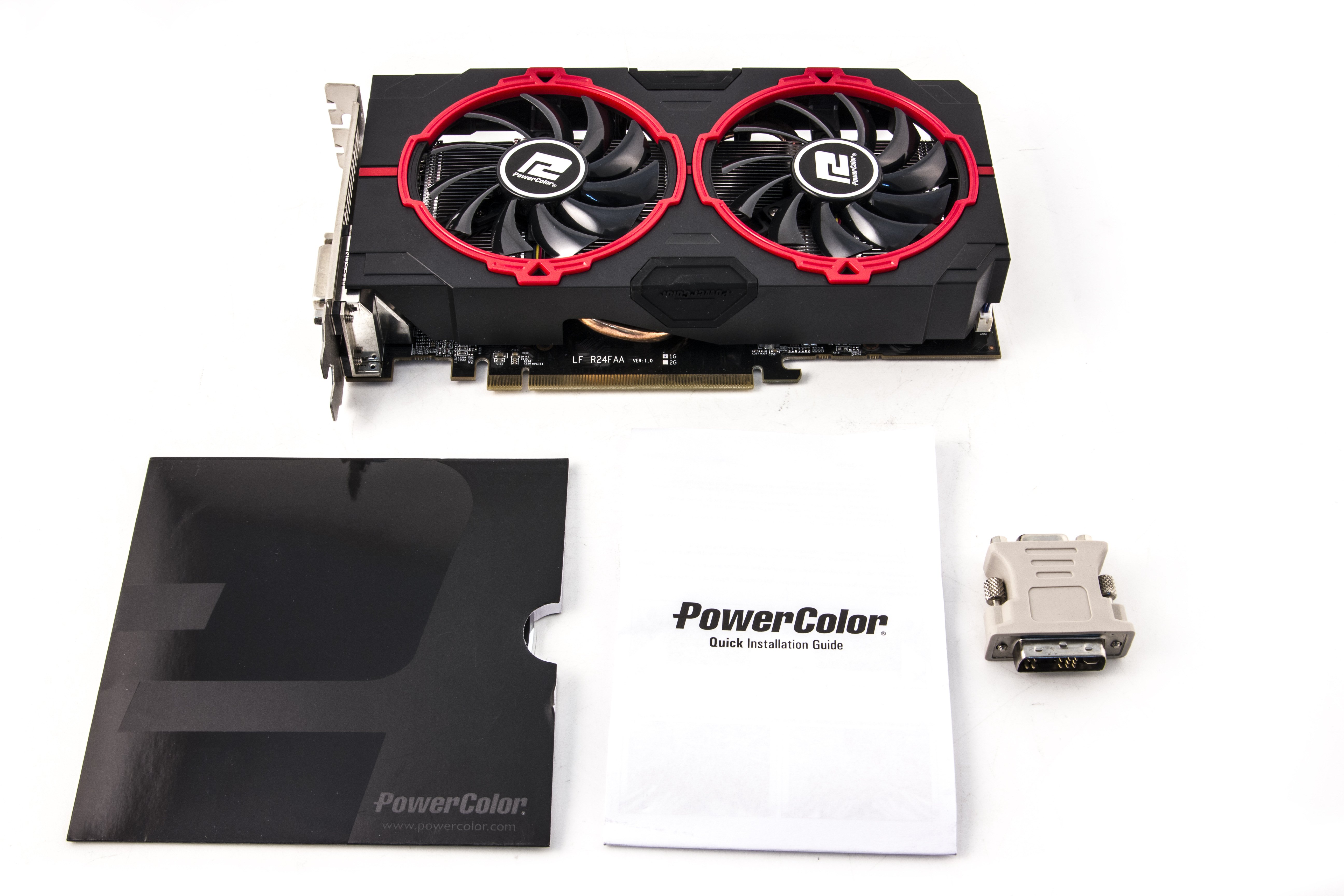

Powercolor Radeon HD7790 TurboDuo Overclocked Edition 1024 МБ 128-битной GDDR5 PCI-E
Мы видим базовый комплект без моста CrossFire (но с переходником DVI-to-VGA).

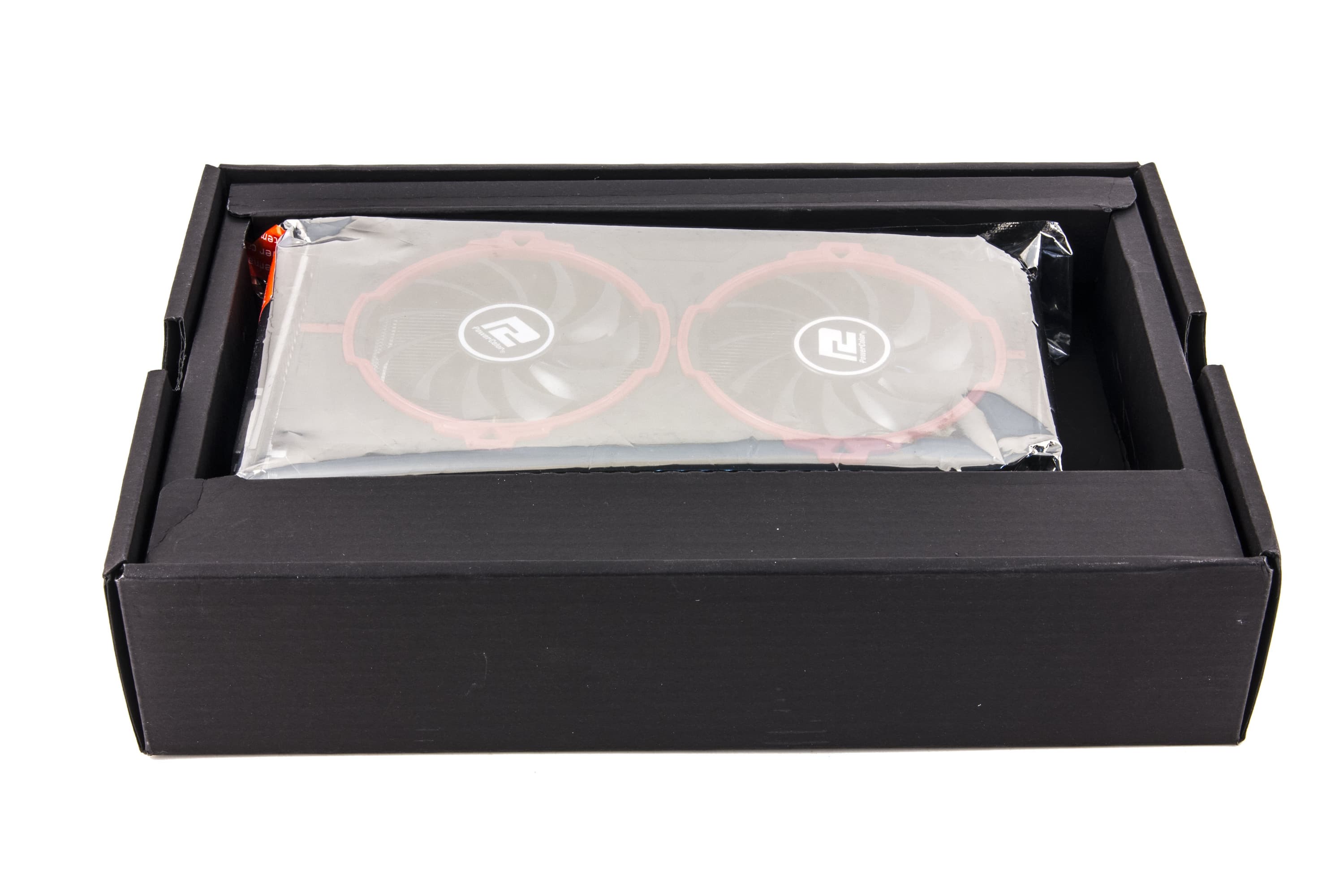

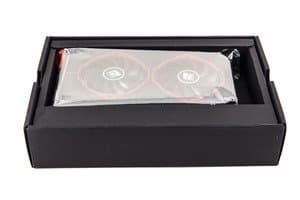

Упаковкa.

Powercolor Radeon HD7790 TurboDuo Overclocked Edition 1024 МБ 128-битной GDDR5 PCI-E

Установка и драйверы

Конфигурация тестового стенда:

  • Компьютеры на базе процессора Intel Core i7-3960X (Socket 2011):
    • 2 процессора Intel Core i7-3960X (o/c 4 ГГц);
    • СО Hydro SeriesT H100i Extreme Performance CPU Cooler;
    • СО Intel Thermal Solution RTS2011LC;
    • системная плата Asus Sabertooth X79 на чипсете Intel X79;
    • системная плата MSI X79A-GD45(8D) на чипсете Intel X79;
    • оперативная память 16 ГБ DDR3 Corsair Vengeance CMZ16GX3M4A1600C9 1600 МГц;
    • жесткий диск Seagate Barracuda 7200.14 3 ТБ SATA2;
    • жесткий диск WD Caviar Blue WD10EZEX 1 TБ SATA2;
    • 2 SSD Corsair Neutron SSD CSSD-N120GB3-BK;
    • 2 блока питания Corsair CMPSU-1200AXEU (1200 Вт);
    • корпус Corsair Obsidian 800D Full-Tower.
  • операционная система Windows 7 64-битная; DirectX 11.1;
  • монитор Dell UltraSharp U3011 (30″);
  • драйверы AMD версии Catalyst 13.3 beta5; Nvidia версии 314.22

VSync отключен.

Результаты тестов: сравнение производительности

В качестве инструментария мы использовали:

  • Hard Reset (Flying Wild Hog) — DirectX 11.0, для тестирования использовался встроенный в игру бенчмарк, все настройки выставлены на максимальное качество.
    Благодарим компанию Nvidia за предоставление лицензионного продукта.

  • Total War: Shogun 2 (Creavive Assembly/SEGA) — DirectX 11.0, для тестирования использовался встроенный в игру бенчмарк, все настройки выставлены на максимальное качество.
    Благодарим компанию Nvidia за предоставление лицензионного продукта.

  • 3DMark (2013) (FutureMark) — DirectX 11.1, настройки тестирования — Performance. Использовался набор тестов FireStrike (в результатах показаны graphics points только по этому набору тестов).

  • Aliens vs. Predator (2010) (Rebellion/SEGA), DirectX 11.0, настройки тестирования — Very High (запуск бенчмарка из меню).

  • Nexuiz (2012) (IllFonic/THQ) — DirectX 11.0, для тестирования использовался встроенный в игру бенчмарк, все настройки выставлены на максимальное качество.

  • Crysis 2 Maximum (Crytek/EA), DirectX 11.0, настройки тестирования — Very High, используется уровень Central Park. Бенчмарк запускался с помощью утилиты Adrenaline Crysis 2 Benchmark Tool.

  • Unigine Valley Benchmark (Unigine) — DirectX 11.0, скачать здесь, настройки тестирования — Максимальные.
    Хотим отдельно поблагодарить коллектив компании Unigine за предоставление Advanced Edition бенчмарка.

  • Unigine Heaven Benchmark 2.5 Pro (Unigine) — DirectX 11.0, скачать здесь, настройки тестирования — High.
    Хотим отдельно поблагодарить коллектив компании Unigine и лично Александра Запрягаева за помощь в настройках работы бенчмарка.

  • DiRT Showdown (Codemasters) — DirectX 11.0, настройки тестирования — Ultra High (запуск бенчмарка: dirt showdown.exe -benchmark example_benchmark.xml).
    Благодарим компанию AMD за предоставление лицензионного продукта.

  • Metro 2033 (4A Games/THQ) — DirectX 11.0, настройки тестирования — Super High, PhysX отключен (запуск бенчмарка в самой игре в виде отдельного файла).
    Благодарим компанию Nvidia за предоставление лицензионного продукта.

  • Sleeping Dogs (United Front Games/Square Enix) — DirectX 11.0, для тестирования использовался встроенный в игру бенчмарк, все настройки выставлены на максимальное качество.

  1. Total War: Shogun2
  2. Hard Reset
  3. Unigine Heaven Benchmark DirectX 11.0
  4. Aliens versus Predator (2010)
  5. Nexuiz (2012)
  6. Unigine Valley Benchmark
  7. 3DMark FireStrike Graphics Marks
  8. DiRT Showdown
  9. Metro 2033
  10. Sleeping Dogs
  11. Crysis 2

Выводы

Начнем с анализа Рейтинга ускорителей iXBT.com, который демонстрирует нам функциональность видеокарт друг относительно друга и нормирован по самому слабому ускорителю — Geforce GT 630 (то есть сочетание скорости и функций GT 630 приняты за 100%). Рейтинги ведутся по 36-ти ежемесячно исследуемых нами в рамках i3D-Speed акселераторам (методику рейтингования можно посмотреть в любом последнем выпуске i3D-Speed). Выберем из них группу карт для анализа, куда войдет исследуемый сегодня ускоритель, его аналог, работающий на номинальных частотах, ну и ближайшие конкуренты. Далее будем проводить анализ занятых позиции внутри этой группы.

Рейтинг 3D-ускорителей iXBT.com

Название ускорителя Рейтинг iXBT.com Рейтинг полез. Цена
23 HD 7850 1024 МБ, 900/900/4800 460 271 170
24 GTX 650 Ti Boost 2048 МБ, 980—1033/6000 460 254 181
25 Powercolor 7790 1024 МБ, 1075/1075/6000 390 241 162
27 HD 7790 1024 МБ, 1000/1000/6000 370 228 162
28 GTX 650 Ti 2048 МБ, 925/925/5400 350 216 162
29 HD 7770 1024 МБ, 1000/1000/4500 300 250 120

Очевидно, что продукт Powercolor занимает место посредине между конкурентами в лице Geforce GTX 650 Ti Boost и 650 Ti. Вероятно, ограничение в виде ПСП не позволило ядру с повышенными частотами полностью себя реализовать (мы помним тесты другого продукта на Radeon HD 7790 с частотами работы памяти в 6600 МГц, когда производительность вплотную приближалась к 650 Ti Boost).

А теперь посмотрим Рейтинг полезности тех же карт (показатели предыдущего рейтинга делятся на цены соответствующих ускорителей):

Рейтинг полезности (возможности/цена)

Название ускорителя Рейтинг полез. Рейтинг iXBT.com Цена
02 HD 7850 1024 МБ, 900/900/4800 271 460 170
05 GTX 650 Ti Boost 2048 МБ, 980—1033/6000 254 460 181
06 HD 7770 1024 МБ, 1000/1000/4500 250 300 120
07 Powercolor 7790 1024 МБ, 1075/1075/6000 241 390 162
11 HD 7790 1024 МБ, 1000/1000/6000 228 370 162
16 GTX 650 Ti 2048 МБ, 925/925/5400 216 350 162

На момент написания обзора мы еще не знали цены, по которой будет продаваться в рознице исследуемая новинка, поэтому мы условно приняли ее равной средней по Radeon HD 7790. Вывод очевиден: поскольку 7790 продемонстрировал результаты в целом выше, чем у конкурента в лице Geforce GTX 650 Ti, то и цена новинки адекватна, так как в рейтингах полезности 7790 также занимает место выше, чем 650 Ti. Однако при этом, как мы видим, 7770 на сегодня более привлекателен, чем 7790 именно из-за цены. Кроме того, новинка Nvidia — Geforce GTX 650 Ti Boost — несмотря на высокую цену, является более привлекательным приобретением на сегодня. Так что желаем, чтобы цены на 7790 пришли в соответствие как можно быстрее.

Итак:

Powercolor Radeon HD7790 TurboDuo Overclocked Edition 1024 МБ 128-битной GDDR5 PCI-E — очень привлекательный ускоритель среднебюджетного семейства Radeon из-за прекрасной системы охлаждения: не только высокоэффективной, но и малошумной в силу особенностей дизайна. Акселератор успешно конкурирует со своим соперником в лице Geforce GTX 650 Ti.

Окончательное решение традиционно остается за нашими читателями. Мы лишь даем информацию о рассмотренных продуктах, но не делаем прямых указаний по выбору того или иного изделия.

В номинации «Оригинальный дизайн» (за июнь 2013 года) получила награду карта:

  • Powercolor Radeon HD7790 TurboDuo Overclocked Edition 1024 МБ 128-битной GDDR5 PCI-E



Средняя текущая цена (количество предложений) в московской рознице:
Рассматриваемые карты Конкуренты
HD 7790 — $116(1) GTX 650 Ti — $150(1)
HD 7790 — $116(1) GTX 650 Ti Boost — Н/Д(0)
Powercolor 7790 TurboDuo — Н/Д(0) HD 7790 — $116(1)


Благодарим компанию Powercolor Russia и лично Татьяну Шеламову
за предоставленную на тестирование видеокарту

2 блока питания Corsair CMPSU-1200AXEU для тестового стенда предоставлены компанией Corsair

Корпус Corsair Obsidian 800D Full Tower для тестового стенда предоставлен компанией Corsair

Модули памяти Corsair Vengeance CMZ16GX3M4X1600C9 для тестового стенда предоставлены компанией Corsair

Corsair Hydro SeriesT H100i CPU Cooler для тестового стенда предоставлен компанией Corsair

Монитор Dell UltraSharp U3011 для тестовых стендов предоставлен компанией Юлмарт

Системная плата Asus Sabertooth X79 для тестового стенда предоставлена компанией AsusTeK

Системная плата MSI X79A-GD45(8D) для тестового стенда предоставлена компанией MSI

Жесткий диск Seagate Barracuda 7200.14 3 ТБ для тестового стенда предоставлен компанией Seagate

Накопитель SSD OCZ Octane 512 ГБ для тестового стенда предоставлен компанией OCZ Russia

2 накопителя SSD Corsair Neutron SeriesT 120 ГБ для тестового стенда предоставлены компанией Corsair
