Radeon HD 6850, Geforce GTX 550 Ti в исполнении AFox

AFox Radeon HD 6850 1024 МБ 256-битной GDDR5 PCI-E (AF6850-1024D5H1)
AFox Radeon HD 6850 Slim 1024 МБ 256-битной GDDR5 PCI-E (AF6850-1024D5S1)
AFox Geforce GTX 550 Ti 1024 МБ 192-битной GDDR5 PCI-E (AF550-1024D5H1)




Содержание

  1. Введение
  2. Особенности видеокарт
  3. Конфигурации стенда, список тестовых инструментов
  4. Результаты тестов
  5. Выводы


Сегодня мы рассмотрим три ускорителя, произведенных новичком на рынке видеокарт — компанией AFox.

История этой фирмы весьма интересна и полна домыслов и загадок. Как следствие, одни партнеры жаждут утопить ее, а другие — наоборот, помочь. Начнем с того, что 4 года назад, когда бренд Foxconn крупнейшей китайской компании Hon-Hai стал терять позиции на рынке видеокарт, была предпринята попытка возродить этот бизнес под новым брендом. Понятно, что в его названии должна была так или иначе прослеживаться связь с Foxconn. Так и появился AFox, и один из руководителей всем известной компании TUL (марка Powercolor) взялся возглавить новую фирму. Однако она прожила очень немного. Из-за внутренних разногласий и разных видений развития компания прекратила свое существование уже в сентябре 2008. Заметим особо, что на тот момент торговая марка AFox так и не была нигде зарегистрирована и потому никому не принадлежала.

Один из директоров прошлого AFox заручился поддержкой Hon-Hai (от них в руководящий состав AFox вошел один из топ-менеджеров), вложил определенные средства, нанял персонал, и таким образом в 2010 году появилась AFox Corporation, и уже на нее была зарегистрирована торговая марка AFox. Производство осуществляется как на мощностях Foxconn, так и на заводах сторонней компании, специализирующейся на выпуске видеокарт по заказу (аутсортинг) — 30% всех видеокарт MSI и Gigabyte производится этой же компанией.

Так что все продукты, выпущенные под маркой AFox начиная с 2010 года, относятся уже к новой компании AFox, и некоторые из них мы успели изучить. Сегодня нам предстоит познакомиться еще с тремя относительно новыми ускорителями, один из которых вообще уникален.

Платы

AFox Radeon HD 6850 1024 МБ 256-битной GDDR5 PCI-E (AF6850-1024D5H1)
  • GPU: Radeon HD 6850 (Barts)
  • Интерфейс: PCI Express x16
  • Частота работы GPU (ROPs): 775 МГц (номинал — 775 МГц)
  • Частоты работы памяти (физическая (эффективная)): 1000 (4000) МГц (номинал — 1000 (4000) МГц)
  • Ширина шины обмена с памятью: 256 бит
  • Число вычислительных блоков в GPU/частота работы блоков: 192/775 МГц (номинал — 192/775 МГц)
  • Число операций (ALU) в блоке: 5
  • Суммарное число операций (ALU): 960
  • Число блоков текстурирования: 48 (BLF/TLF/ANIS)
  • Число блоков растеризации (ROP): 32
  • Размеры : 240×100×33 мм (последняя величина — максимальная толщина видеокарты)
  • Цвет текстолита: красный
  • RAMDACs/TMDS: интегрированы в GPU
  • Выходные гнезда: 2×DVI (Dual-Link/HDMI), 1×Display Port, 1×HDMI
  • Разъемы дополнительного питания: 1×6-контактный
  • Поддержка многопроцессорной работы: CrossFire (Hardware)
AFox Radeon HD 6850 Slim 1024 МБ 256-битной GDDR5 PCI-E (AF6850-1024D5S1)
  • GPU: Radeon HD 6850 (Barts)
  • Интерфейс: PCI Express x16
  • Частота работы GPU (ROPs): 775 МГц (номинал — 775 МГц)
  • Частоты работы памяти (физическая (эффективная)): 1000 (4000) МГц (номинал — 1000 (4000) МГц)
  • Ширина шины обмена с памятью: 256 бит
  • Число вычислительных блоков в GPU/частота работы блоков: 192/775 МГц (номинал — 192/775 МГц)
  • Число операций (ALU) в блоке: 5
  • Суммарное число операций (ALU): 960
  • Число блоков текстурирования: 48 (BLF/TLF/ANIS)
  • Число блоков растеризации (ROP): 32
  • Размеры: 220×100×16 мм (последняя величина — максимальная толщина видеокарты)
  • Цвет текстолита: красный
  • RAMDACs/TMDS: интегрированы в GPU
  • Выходные гнезда: 1×DVI (Dual-Link/HDMI), 1×Display Port, 1×mini-Display Port, 1×HDMI
  • Разъемы дополнительного питания: нет
  • Поддержка многопроцессорной работы: CrossFire (Hardware)
AFox Geforce GTX 550 Ti 1024 МБ 192-битной GDDR5 PCI-E (AF550-1024D5H1)
  • GPU: Geforce GTX 550 Ti (GF116)
  • Интерфейс: PCI Express x16
  • Частота работы GPU (ROPs): 900 МГц (номинал — 900 МГц)
  • Частота работы памяти (физическая (эффективная)): 1050 (4200) МГц (номинал — 1025 (4100) МГц)
  • Ширина шины обмена с памятью: 192 бит
  • Число вычислительных блоков в GPU/частота работы блоков: 192/1800 МГц (номинал — 192/1800 МГц)
  • Число операций (ALU) в блоке: 1
  • Суммарное число операций (ALU): 192
  • Число блоков текстурирования: 32 (BLF/TLF/ANIS)
  • Число блоков растеризации (ROP): 24
  • Размеры: 200×100×33 мм (последняя величина — максимальная толщина видеокарты)
  • Цвет текстолита: темно-коричневый
  • RAMDACs/TMDS: интегрированы в GPU
  • Выходные гнезда: 1×DVI (Dual-Link/HDMI), 1×HDMI, 1×VGA
  • Разъемы дополнительного питания: 1×6-контактный
  • Поддержка многопроцессорной работы: SLI (Hardware)

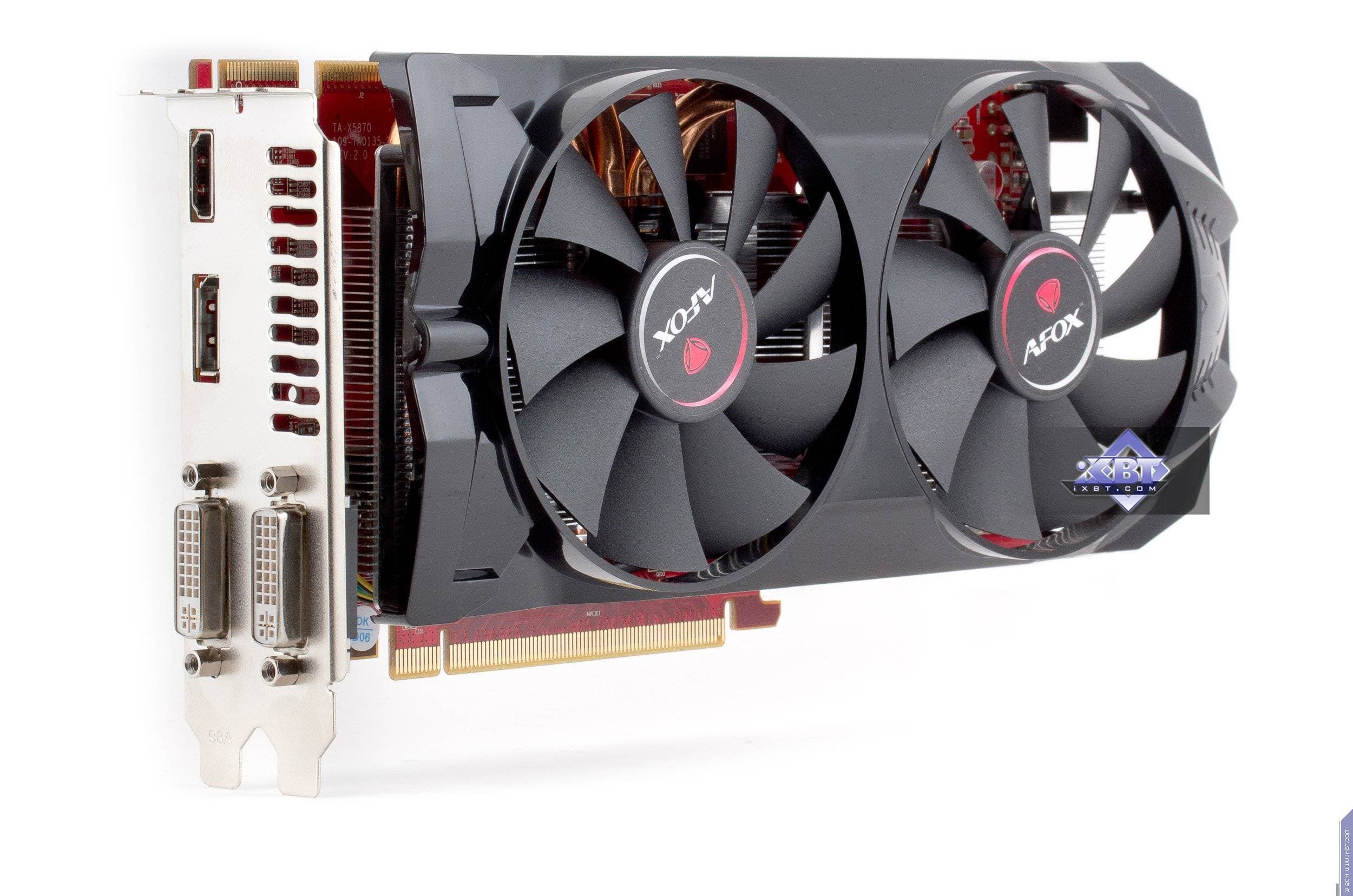

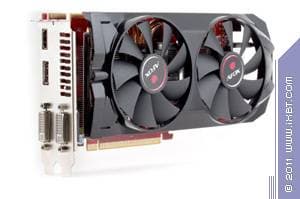

AFox Radeon HD 6850 1024 МБ 256-битной GDDR5 PCI-E (AF6850-1024D5H1)
Карта имеет 1024 МБ памяти GDDR5 SDRAM, размещенной в восьми микросхемах на лицевой сторонe PCB.

Микросхемы памяти Hynix (GDDR5). Микросхемы рассчитаны на максимальную частоту работы в 1250 (5000) МГц.

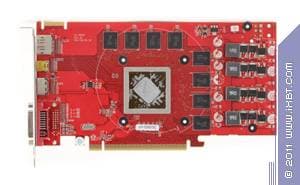

AFox Radeon HD 6850 Slim 1024 МБ 256-битной GDDR5 PCI-E (AF6850-1024D5S1)
Карта имеет 1024 МБ памяти GDDR5 SDRAM, размещенной в восьми микросхемах на лицевой сторонe PCB.

Микросхемы памяти Hynix (GDDR5). Микросхемы рассчитаны на максимальную частоту работы в 1250 (5000) МГц.
AFox Geforce GTX 550 Ti 1024 МБ 192-битной GDDR5 PCI-E (AF550-1024D5H1)
Карта имеет 1024 МБ памяти GDDR5 SDRAM, размещенной в шести микросхемах на лицевой сторонe PCB. При этом четыре микросхемы памяти имеют емкость по 1 Гбит, и две микросхемы — по 2 Гбит.

Микросхемы памяти Hynix (GDDR5). Микросхемы рассчитаны на максимальную частоту работы в 1250 (5000) МГц.

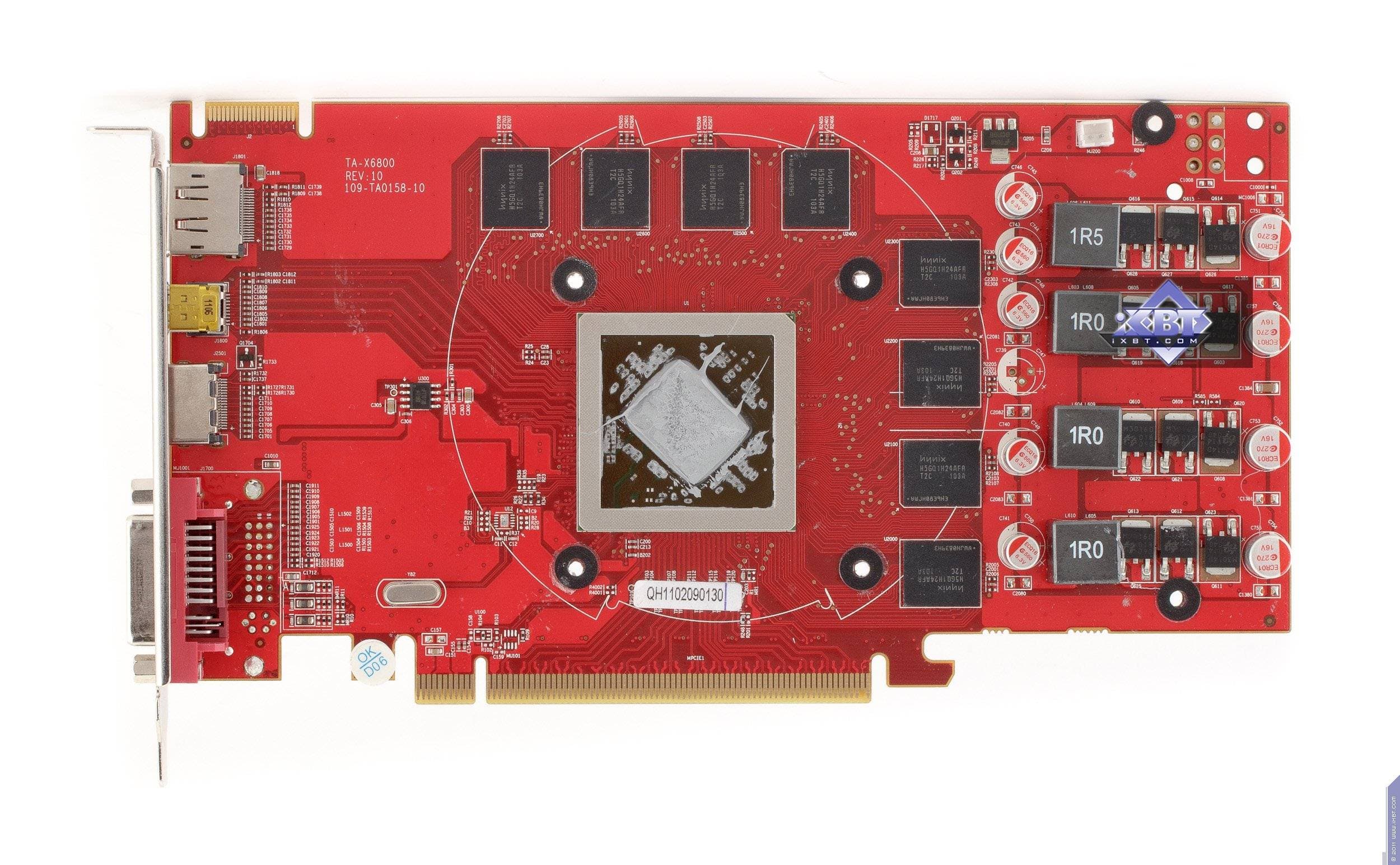

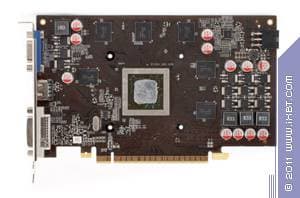

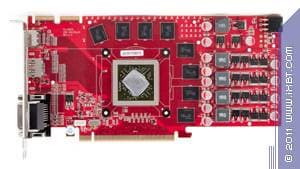

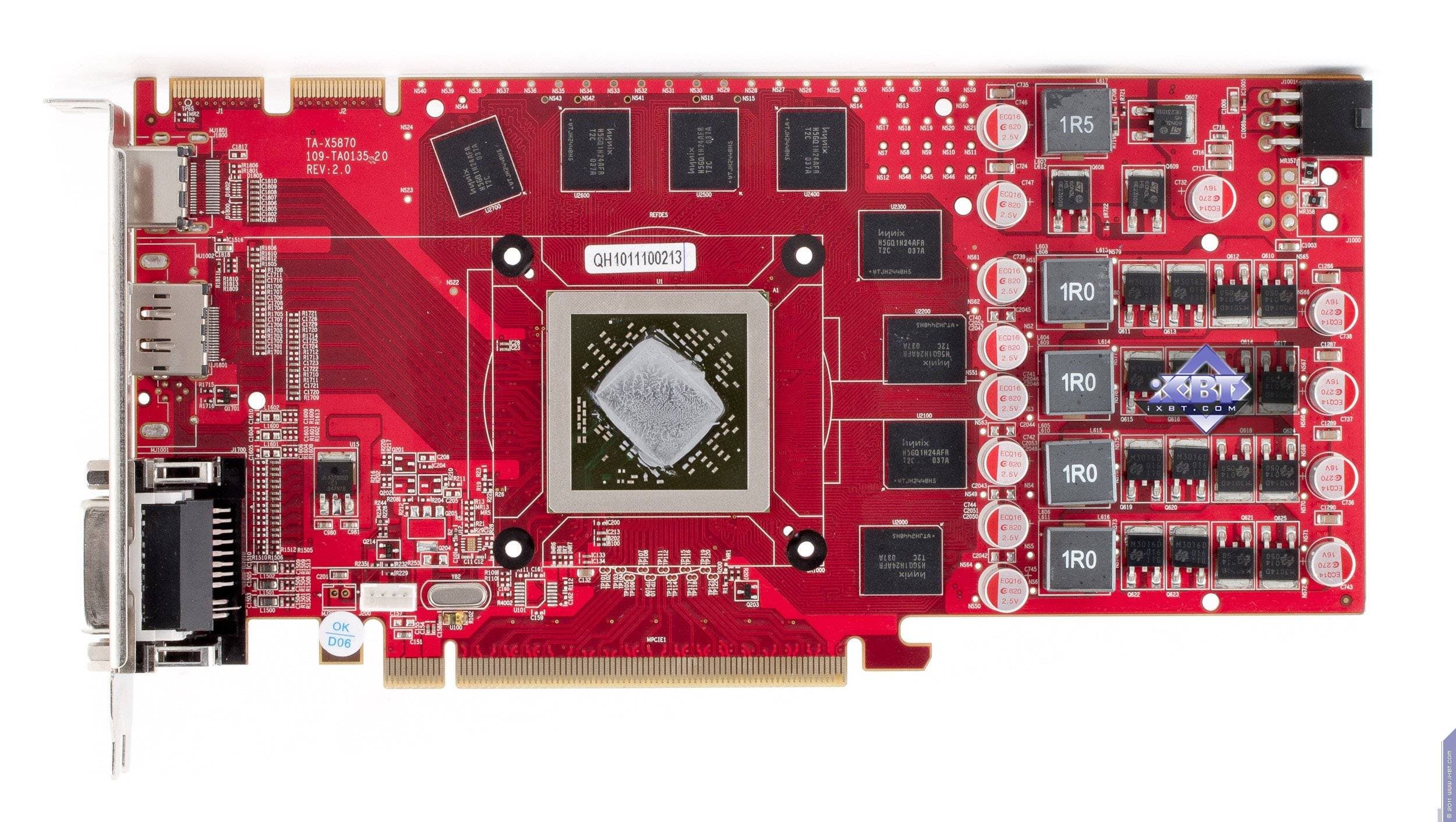

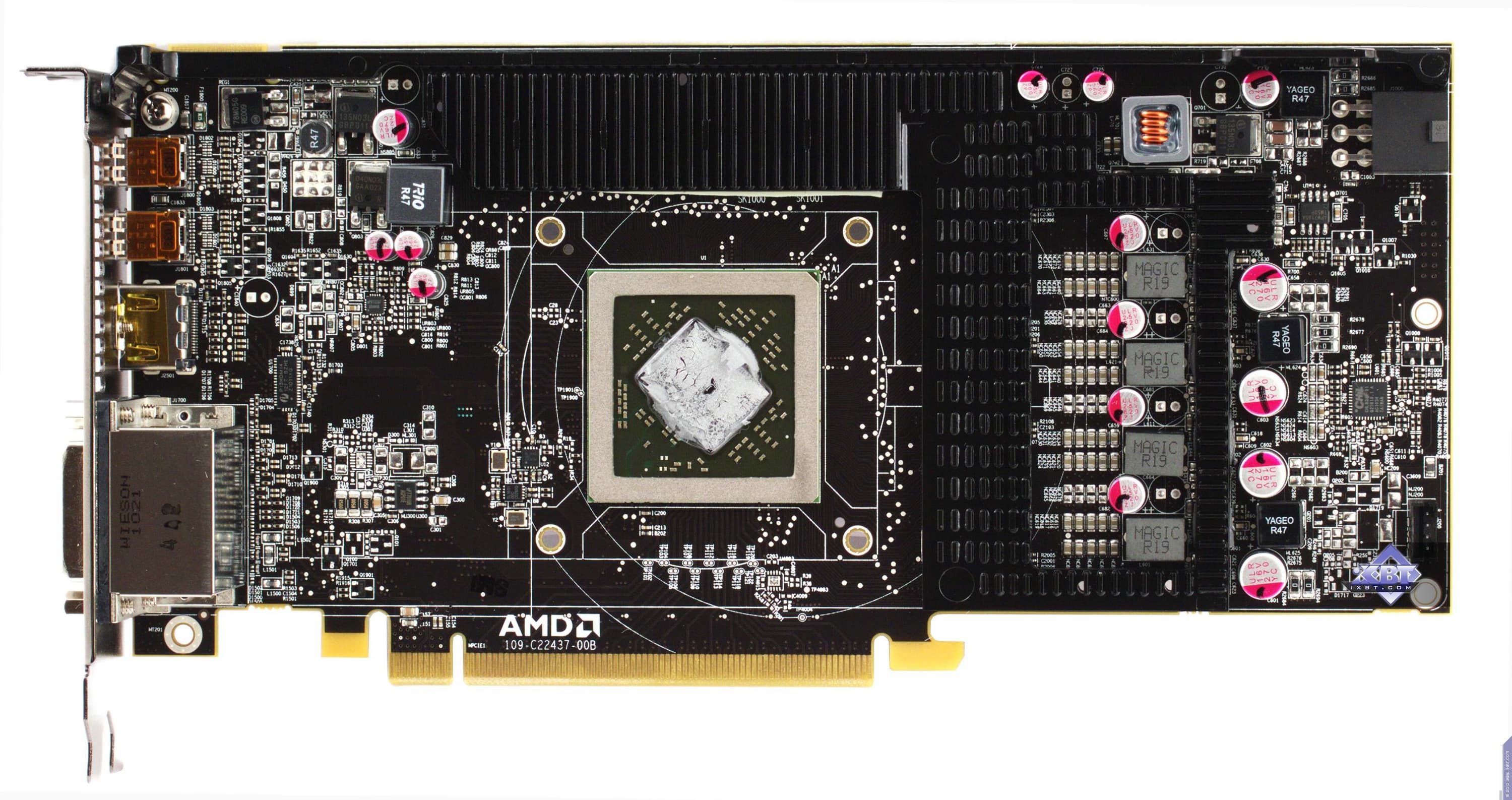

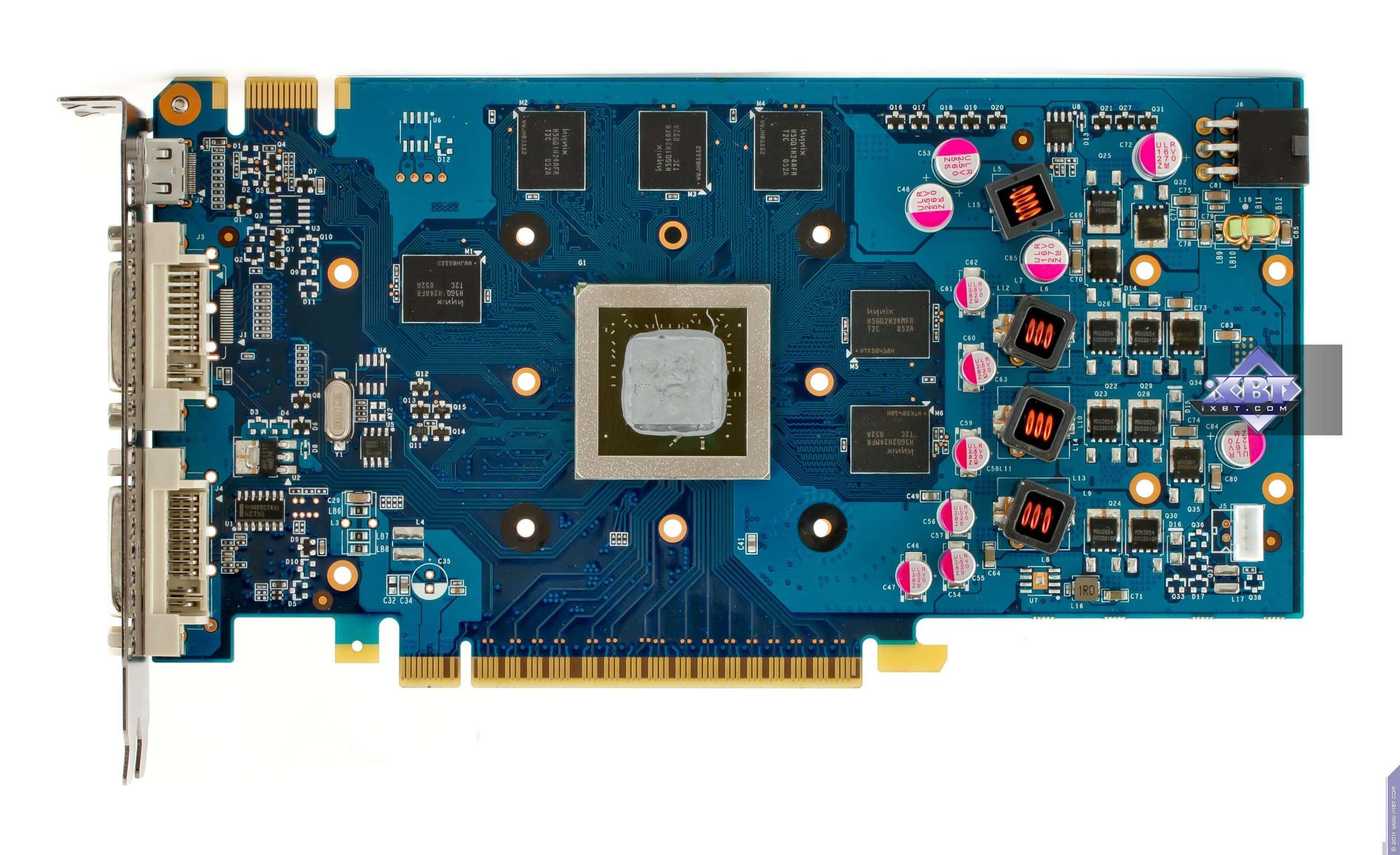

Сравнение с эталонным дизайном, вид спереди
AFox Radeon HD 6850 1024 МБ 256-битной GDDR5 PCI-E (AF6850-1024D5H1) Reference card AMD Radeon HD 6850

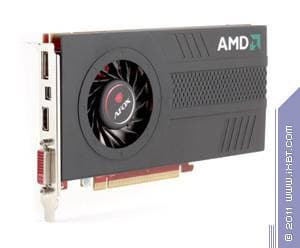

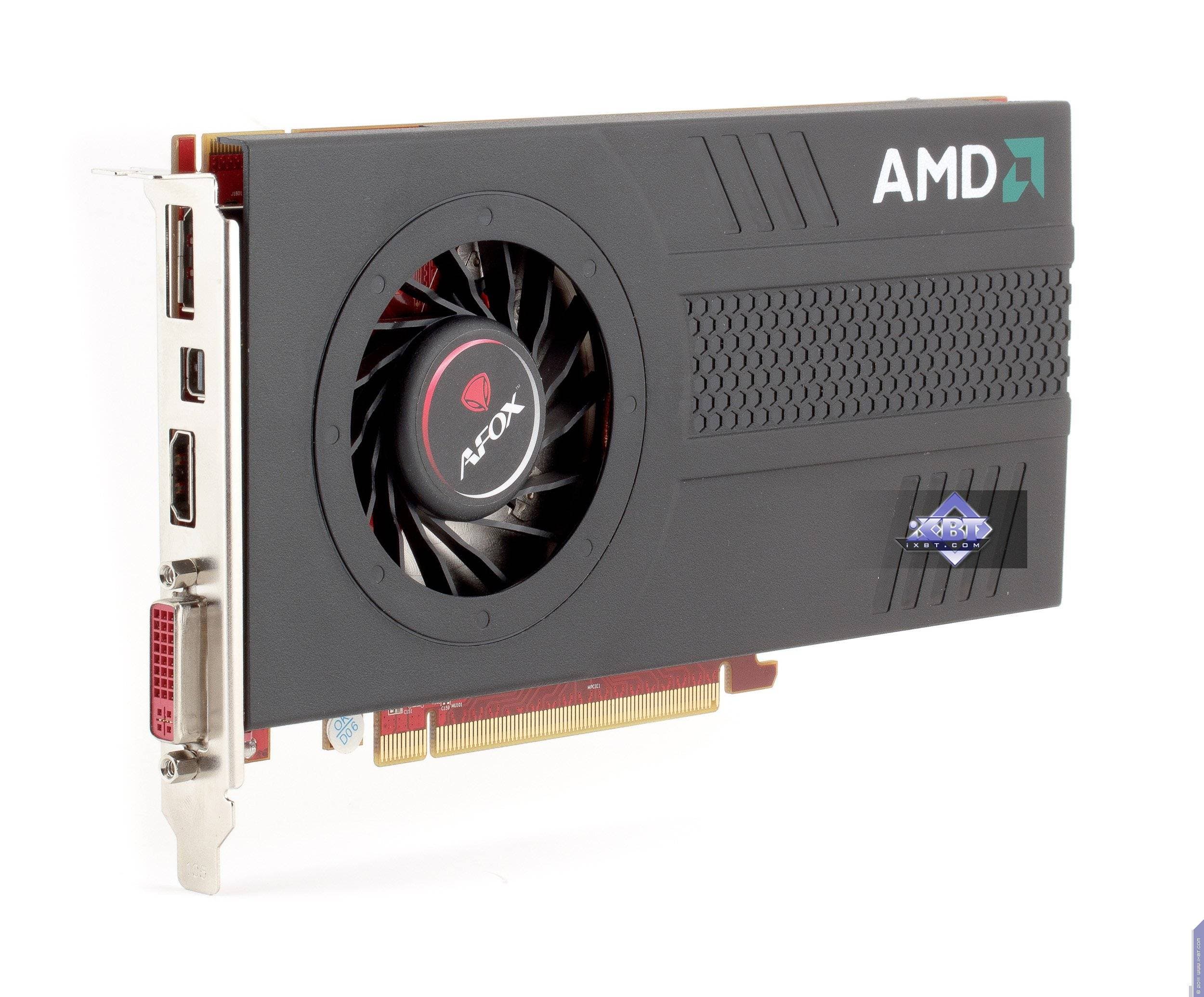

AFox Radeon HD 6850 Slim 1024 МБ 256-битной GDDR5 PCI-E (AF6850-1024D5S1) Reference card AMD Radeon HD 6850

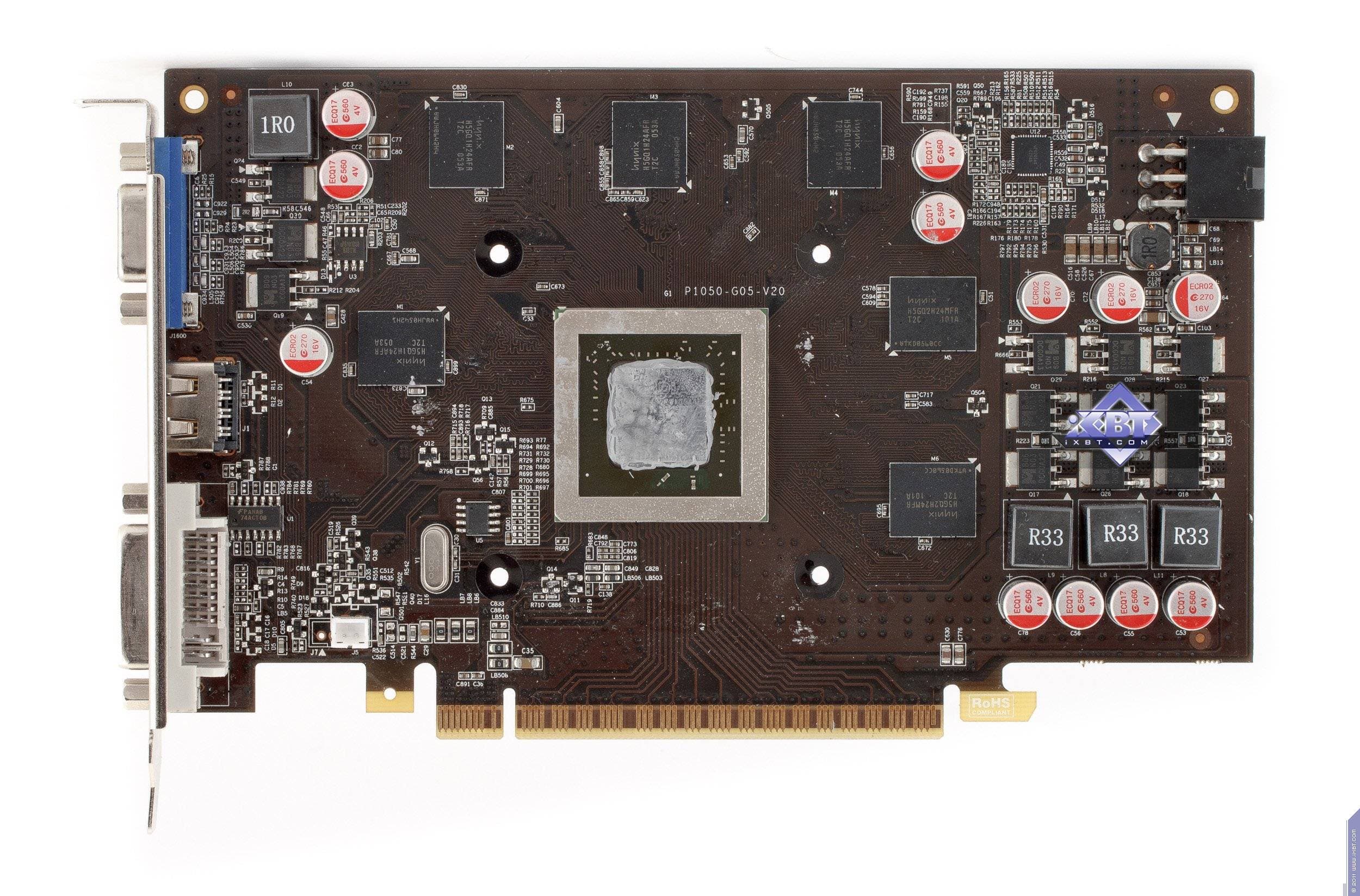

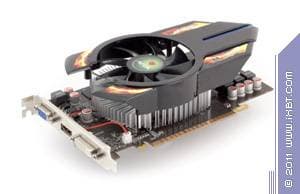

AFox Geforce GTX 550 Ti 1024 МБ 192-битной GDDR5 PCI-E (AF550-1024D5H1) Reference card Nvidia Geforce GTX 550 Ti

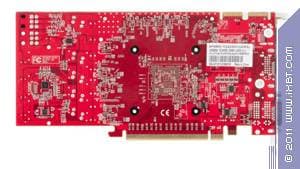

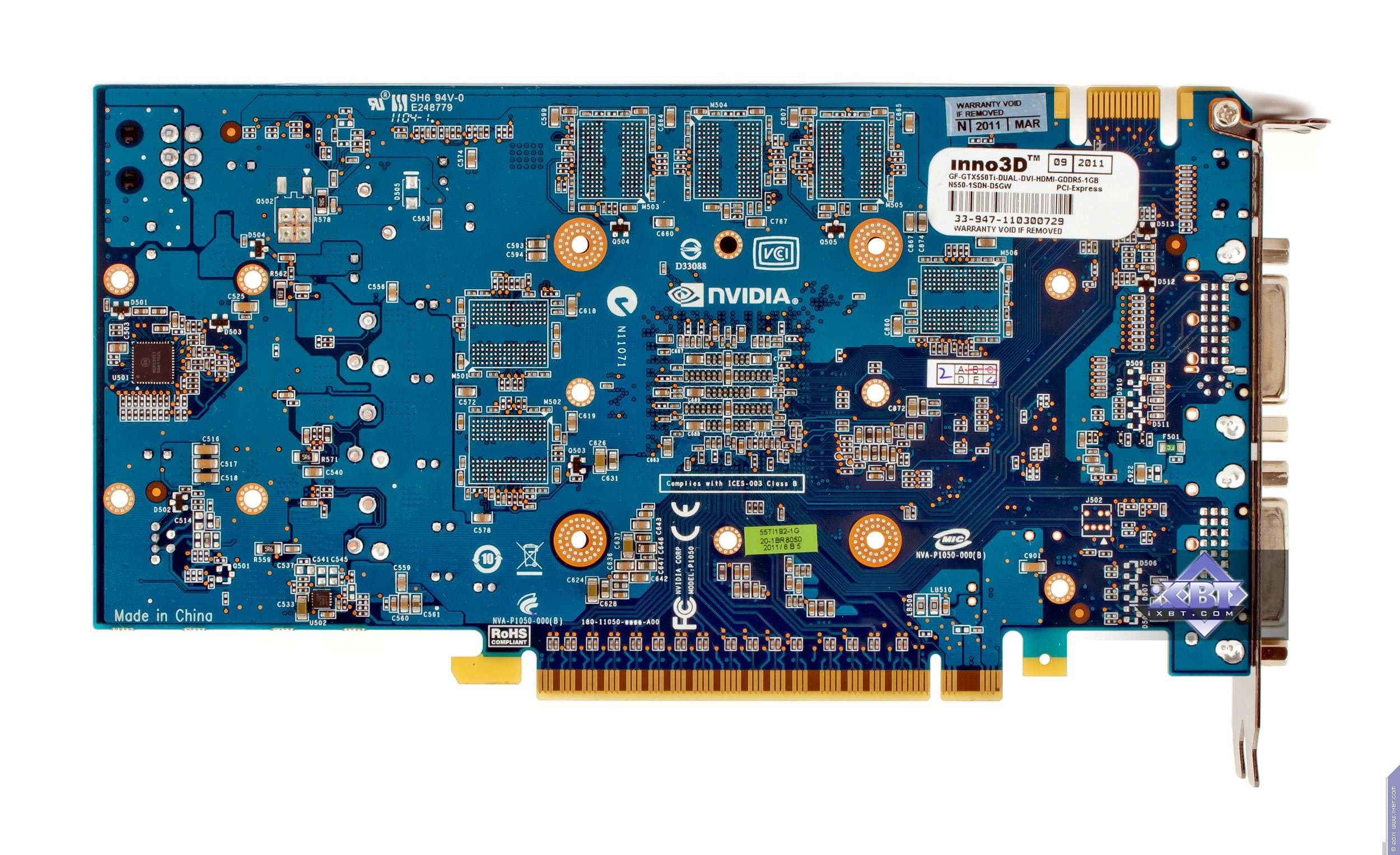

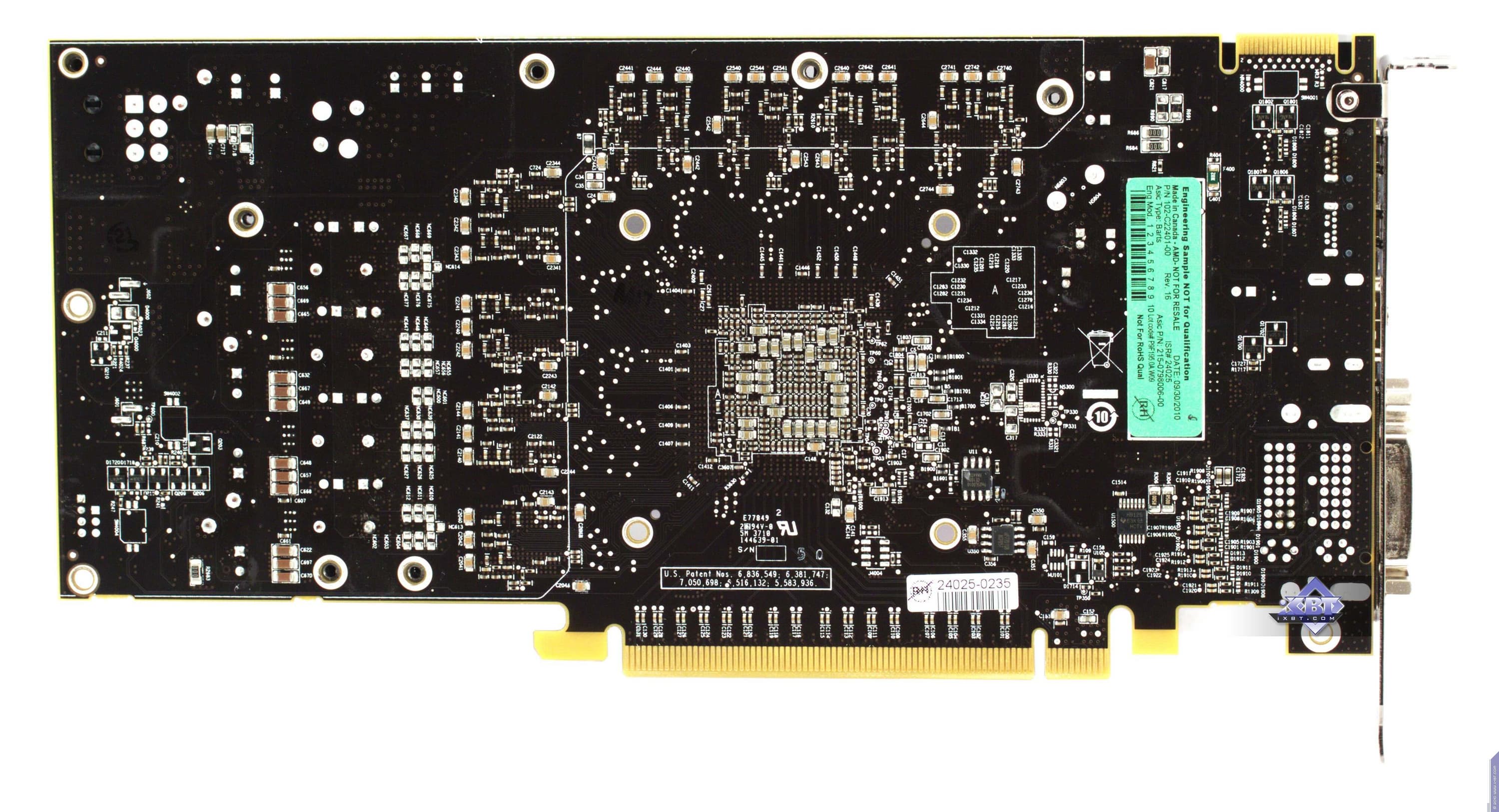

Сравнение с эталонным дизайном, вид сзади

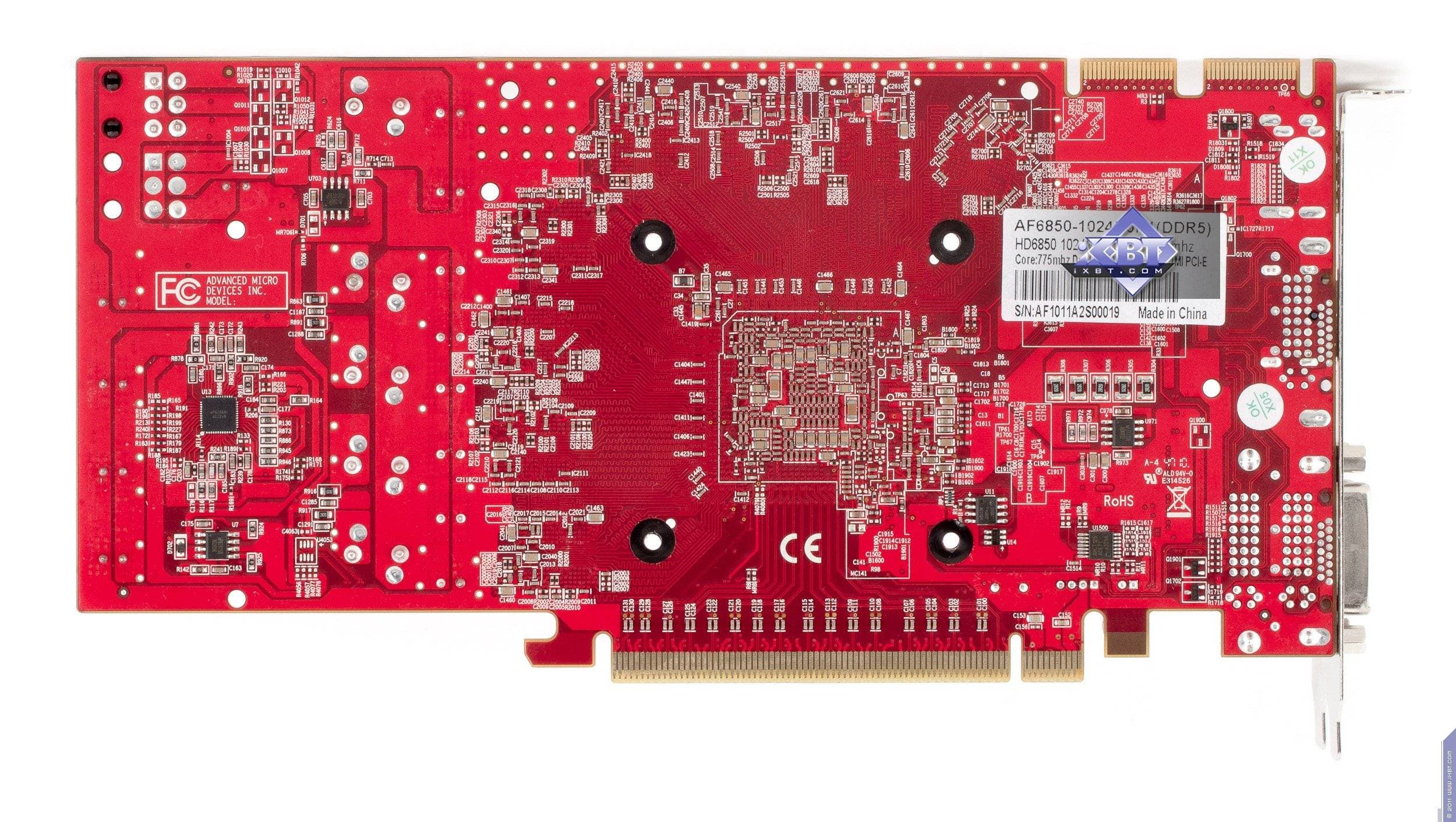

AFox Radeon HD 6850 1024 МБ 256-битной GDDR5 PCI-E (AF6850-1024D5H1) Reference card AMD Radeon HD 6850

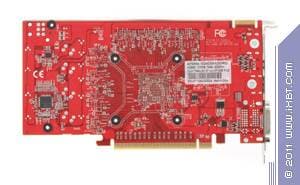

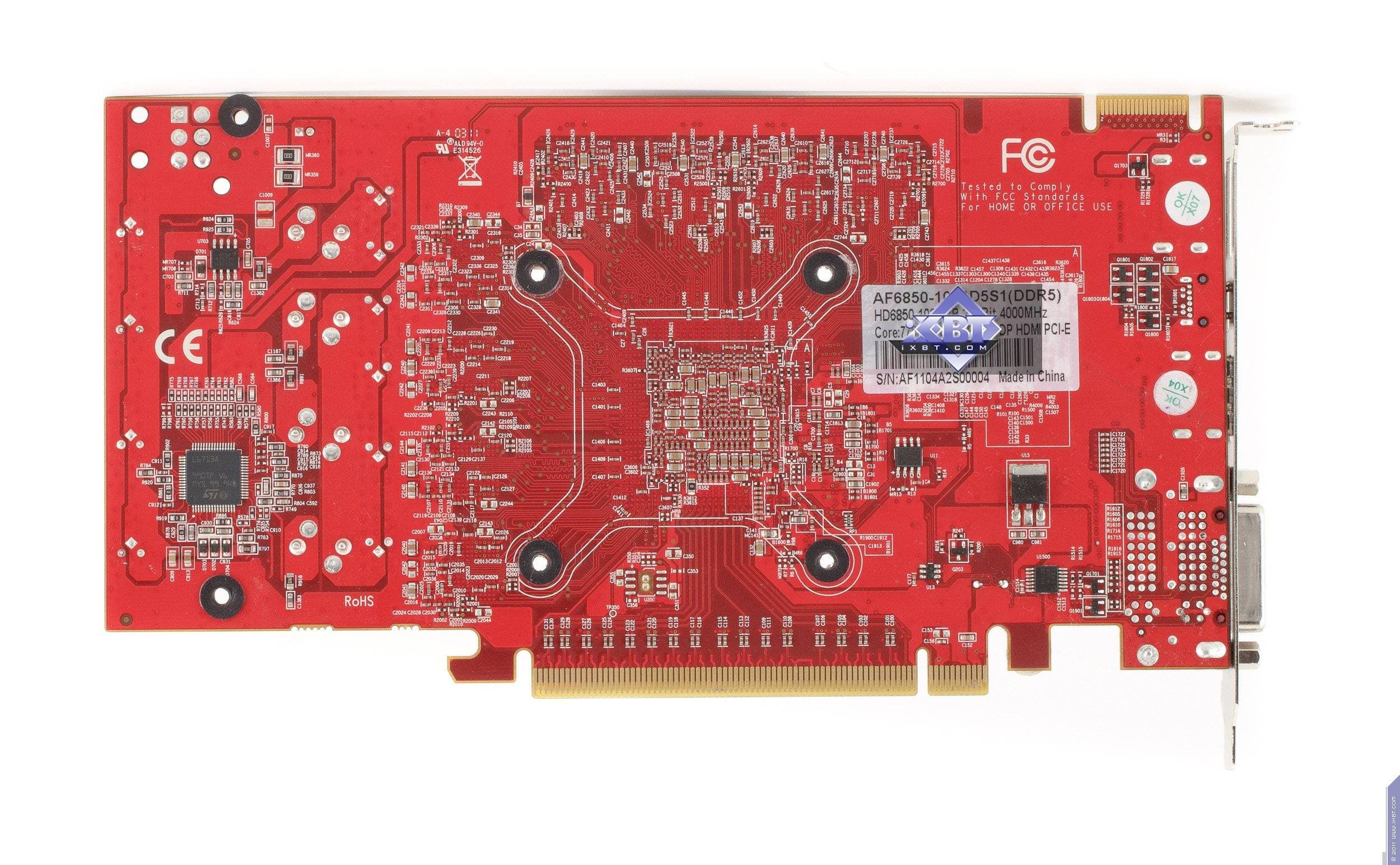

AFox Radeon HD 6850 Slim 1024 МБ 256-битной GDDR5 PCI-E (AF6850-1024D5S1) Reference card AMD Radeon HD 6850

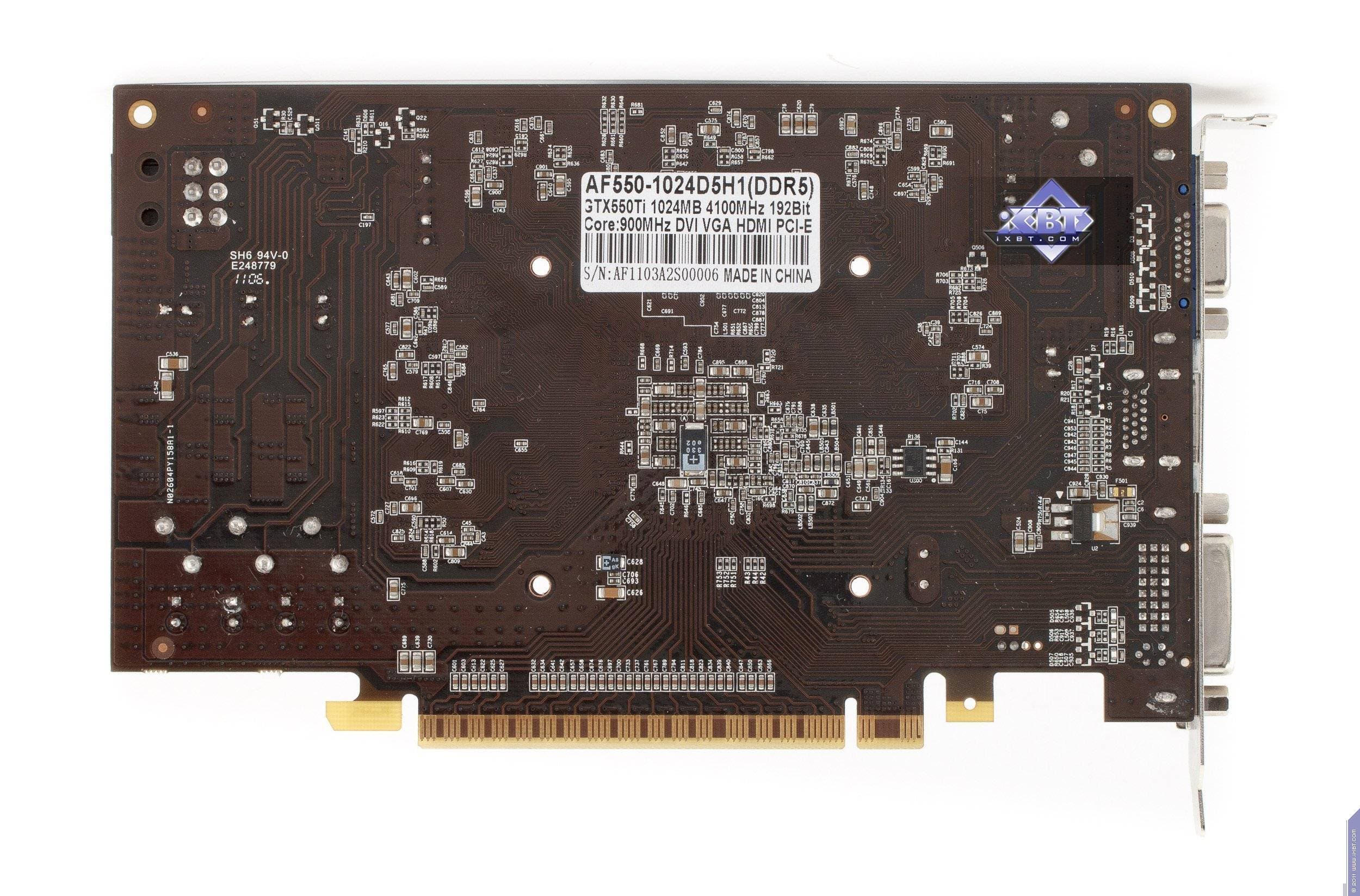

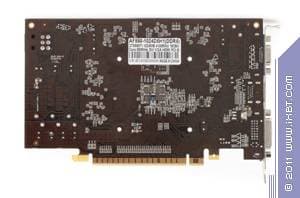

AFox Geforce GTX 550 Ti 1024 МБ 192-битной GDDR5 PCI-E (AF550-1024D5H1) Reference card Nvidia Geforce GTX 550 Ti

Даже нет особого смысла говорить, что все три продукта — результат кропотливой умственной работы (ну, не только умственной: наверно, еще и немного физической :) местных инженеров. Лишь расположение микросхем памяти вокруг ядра напоминает об эталонном дизайне. Особое внимание уделим карте 6850 Slim. Это первая в мире однослотовая плата на базе Radeon HD 6850, при этом она не нуждается в дополнительном питании! То, что плата занимает в системном блоке всего 1 слот — это занимательно, но не столь революционно. А вот то, что такой продукт обходится без доппитания — это уникально. Такой дизайн карты стал возможен благодаря спецификациям PCI-E 2.0, в которых порог потребления энергии через слот PCI-E был поднят до 300 Вт. Как известно, 6850 максимально может потреблять до 130 Вт, так что на материнских платах, поддерживающих PCI-E 2.0, эта карта, в теории, должна работать без проблем. Мы специально проверили работоспособность нашего экземпляра 6850 Slim без дополнительного питания в разных материнских платах (с поддержкой PCI-E 2.0), и проблем действительно не было. Ускоритель работал нормально, и получалось, что слот x16 пропускал через себя очень большие токи (суммарная мощность была до 130 Вт). Разумеется, мы не рекомендуем устанавливать такой ускоритель в старые системы с материнскими платами, выпущенными до выхода спецификаций PCI-E 2.0, где лимит потребления через слот — 75 Вт.

Подключение к аналоговым мониторам с d-Sub (VGA) производится через специальные адаптеры-переходники DVI-to-d-Sub (а у данной GTX 550 Ti производства AFox есть свой собственный вывод VGA). Все карты обладают гнездом HDMI (данные ускорители поддерживают полноценную передачу видео и звука на HDMI-приемник, поскольку обладают собственным звуковым кодеком). А также все продукты серии 6850 имеют как минимум по 1 гнезду Display Port.

Напомним также, что продукты серии 6850 обладают поддержкой технологии AMD Eyefinity — то есть умеют выводить одновременно картинку игры на три монитора (хотя бы один из них должен иметь вход DisplayPort).

Максимальные разрешения и частоты:

  • 240 Гц — максимальная частота обновления
  • 2048×1536@85 Гц — по аналоговому интерфейсу
  • 2560×1600@60 Гц — по цифровому интерфейсу (для DVI-гнезд с Dual-Link/HDMI)

По поводу HDTV. Одно из исследований также проведено, и с ним можно ознакомиться здесь.

Есть смысл напомнить, что 2 карты требуют дополнительного питания — одним 6-контактным разъемом.

О системах охлаждения.

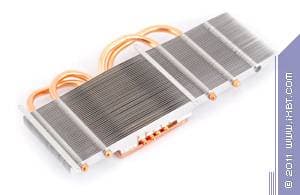

AFox Radeon HD 6850 1024 МБ 256-битной GDDR5 PCI-E (AF6850-1024D5H1)

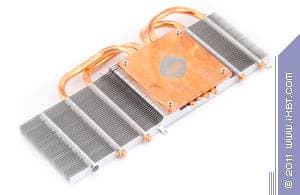

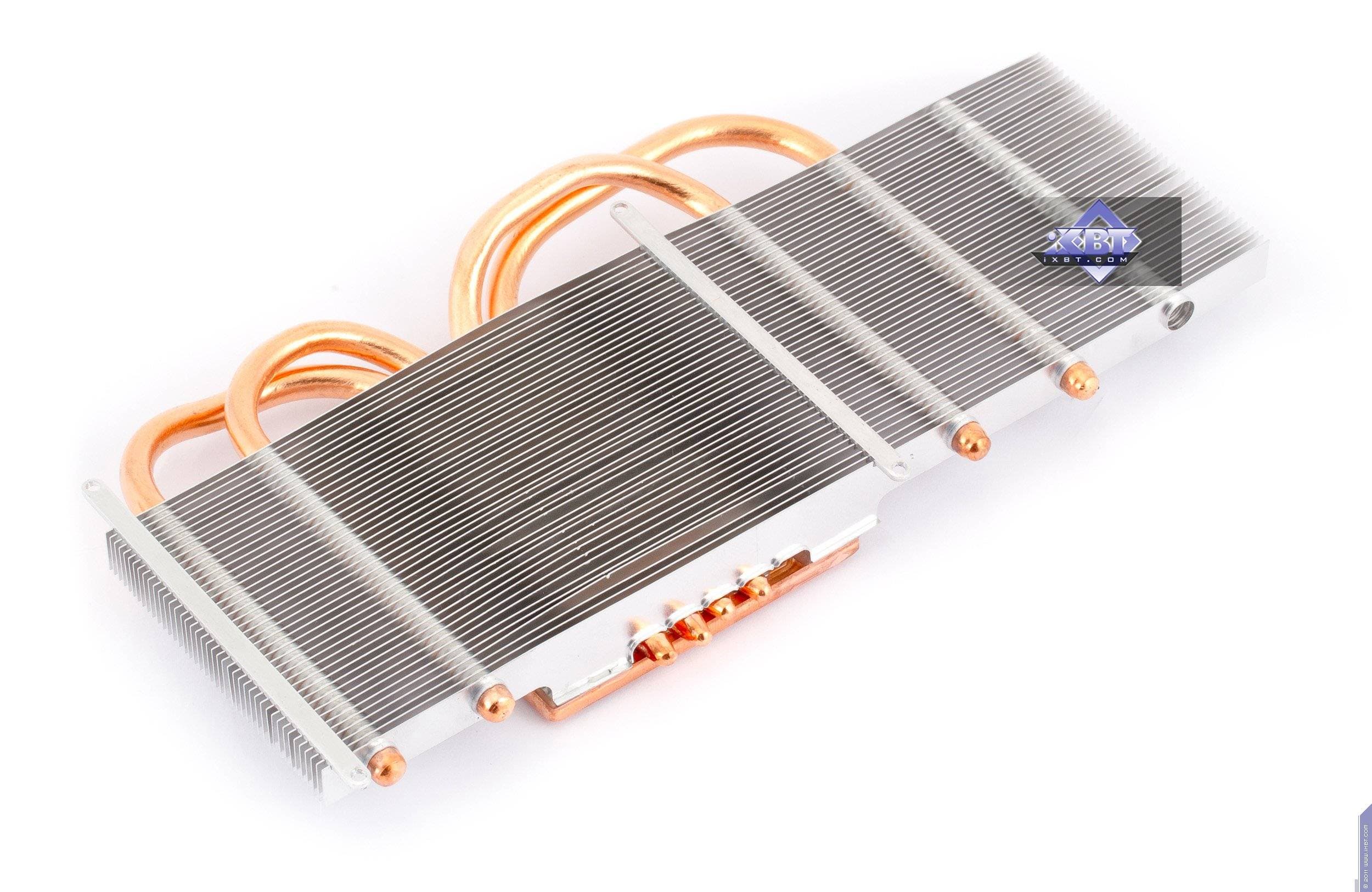

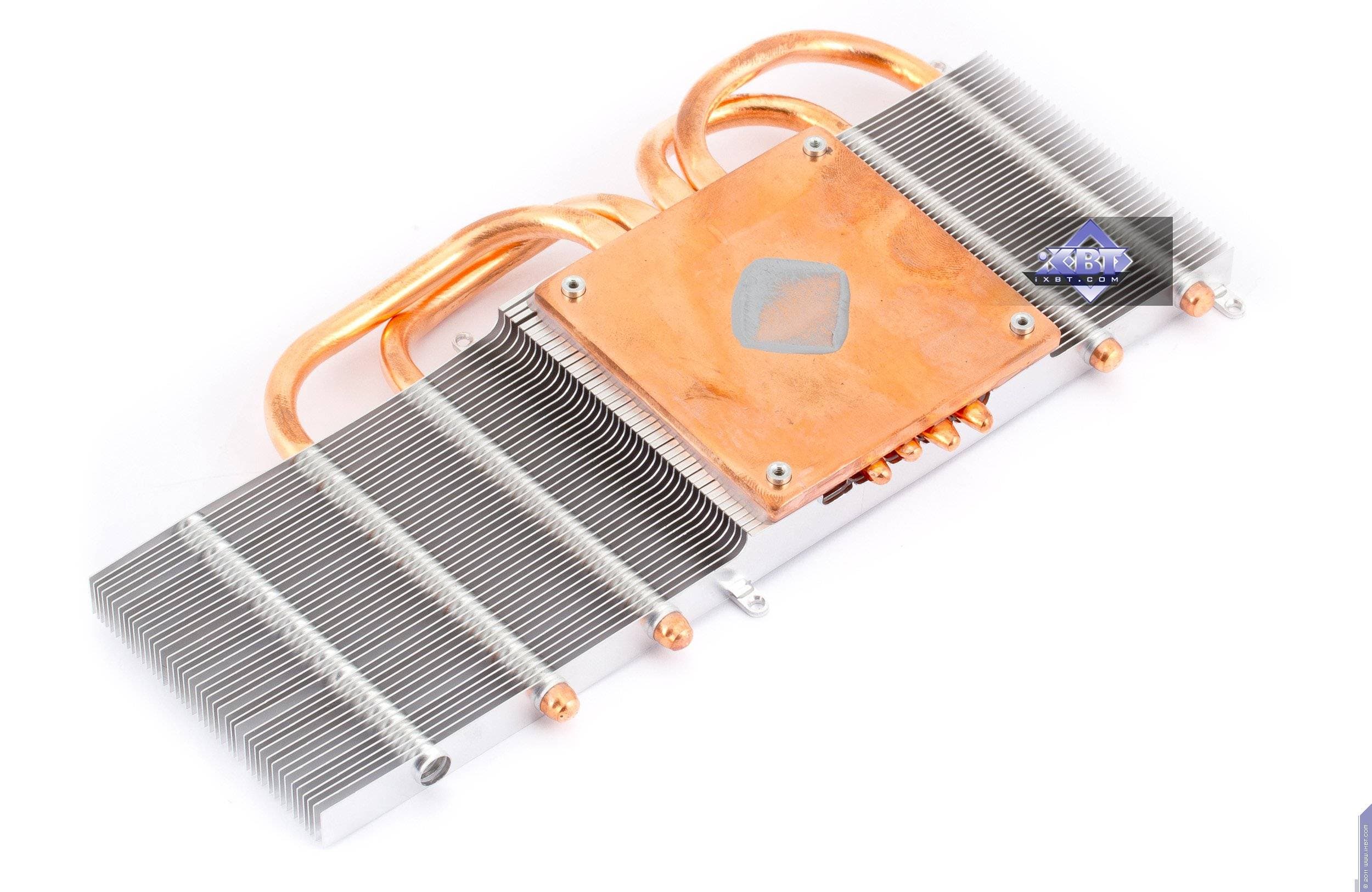

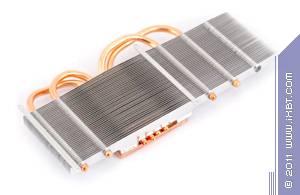

Устройство охлаждения состоит из двух частей: большого прямоугольного радиатора, имеющего медное основание, и кожуха с двумя вентиляторами. Теплопередача с ядра на ребра радиатора усилена медными трубками.

Вентиляторы работают на очень низкой скорости, поскольку для охлаждения 6850 наличие двух вентиляторов уже явно избыточно. Шум почти неощутим. Микросхемы памяти не охлаждаются.

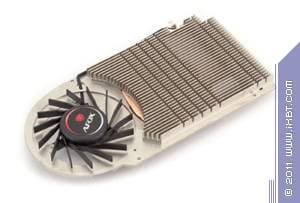

AFox Radeon HD 6850 Slim 1024 МБ 256-битной GDDR5 PCI-E (AF6850-1024D5S1)

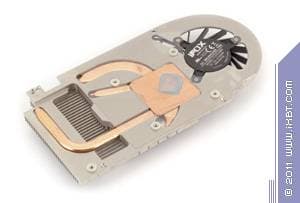

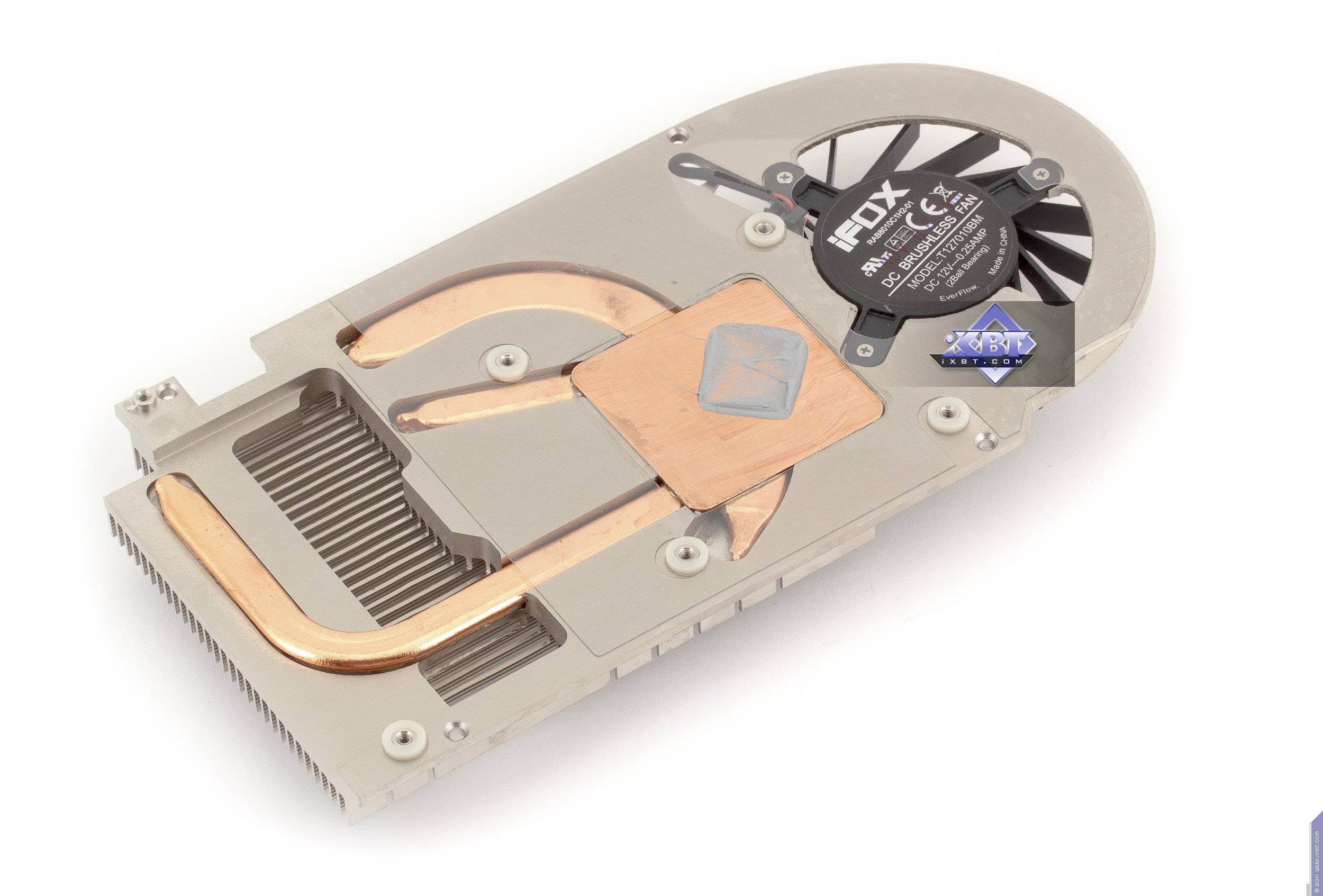

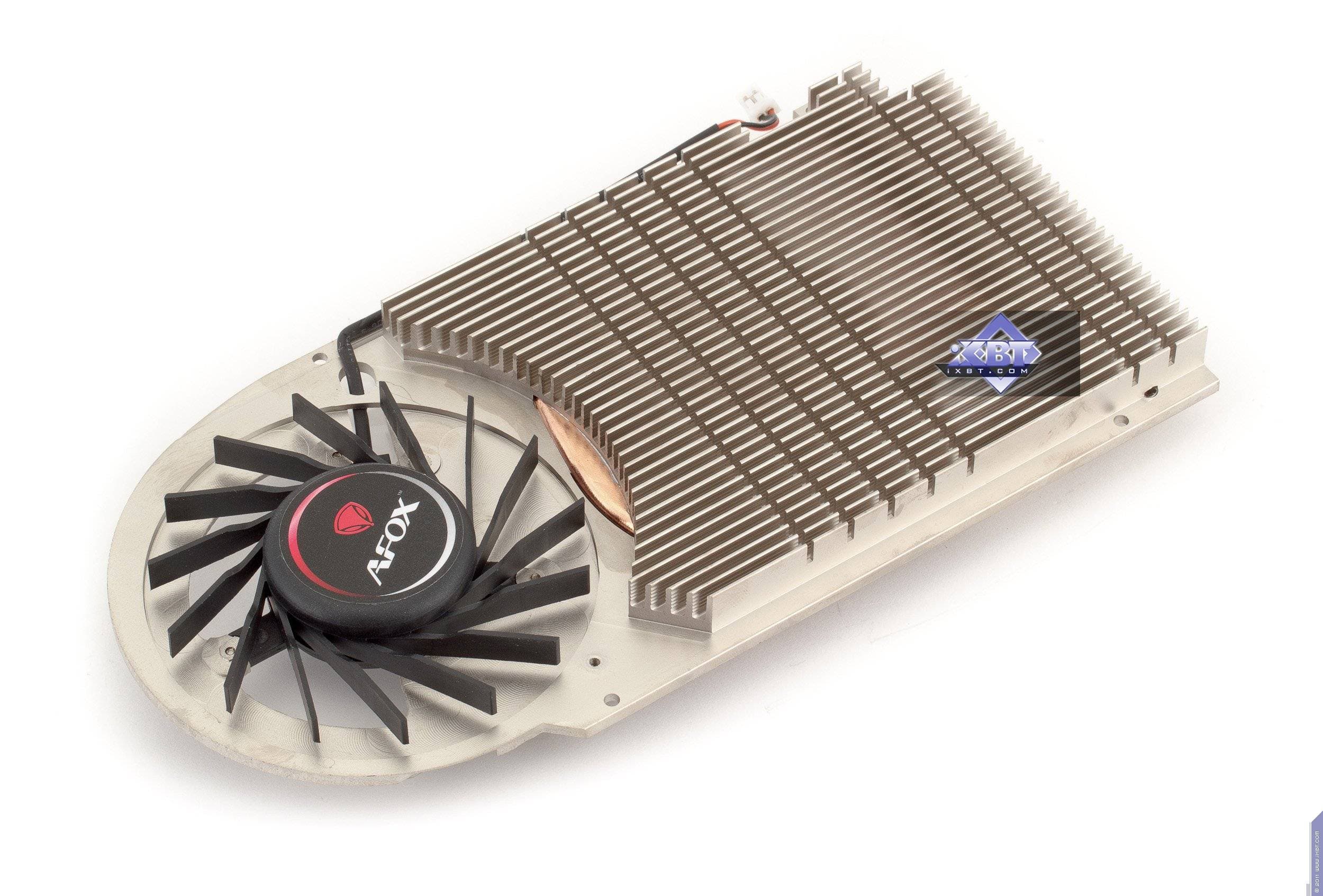

А вот здесь принципиально иная система охлаждения. Она напоминает нам то, что мы массово видели 2-3 года назад, когда вот такого рода однослотовые кулеры со смещенным в конец вентилятором преобладали на рынке, и даже некоторые топовые ускорители (младшие в семействах) получали именно такое охлаждение. Ядро (и только оно) охлаждается через медную подошву, от которой идет несколько тепловых трубок к радиатору, сбоку от которого установлен вентилятор.

Учитывая малую высоту радиатора, а следовательно, и меньшую поверхность рассеивания тепла, неудивительно, что вентилятор очень часто повышает обороты до весьма высокого и шумного уровня. Тихой эту карту назвать нельзя.

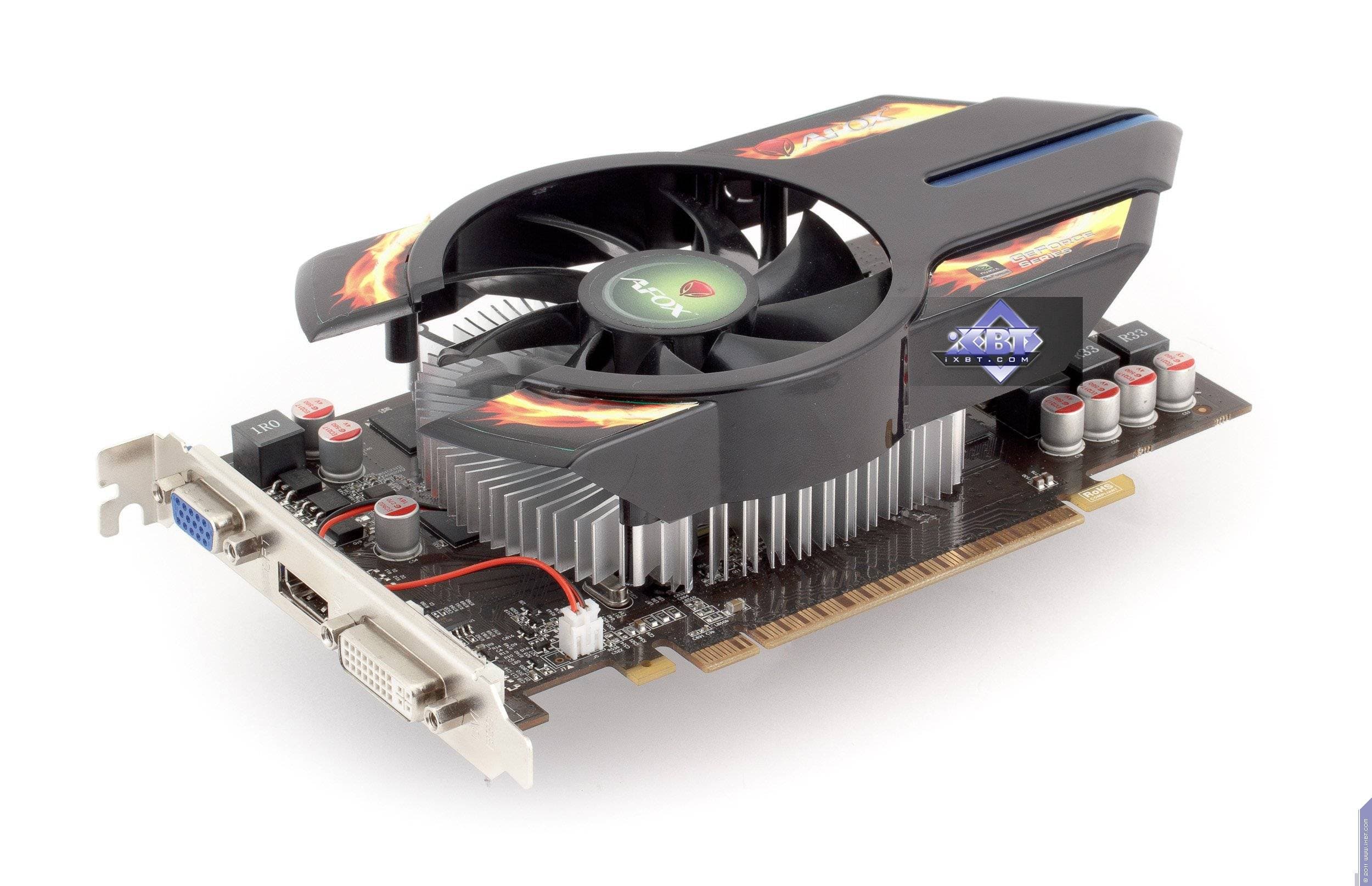

AFox Geforce GTX 550 Ti 1024 МБ 192-битной GDDR5 PCI-E (AF550-1024D5H1)

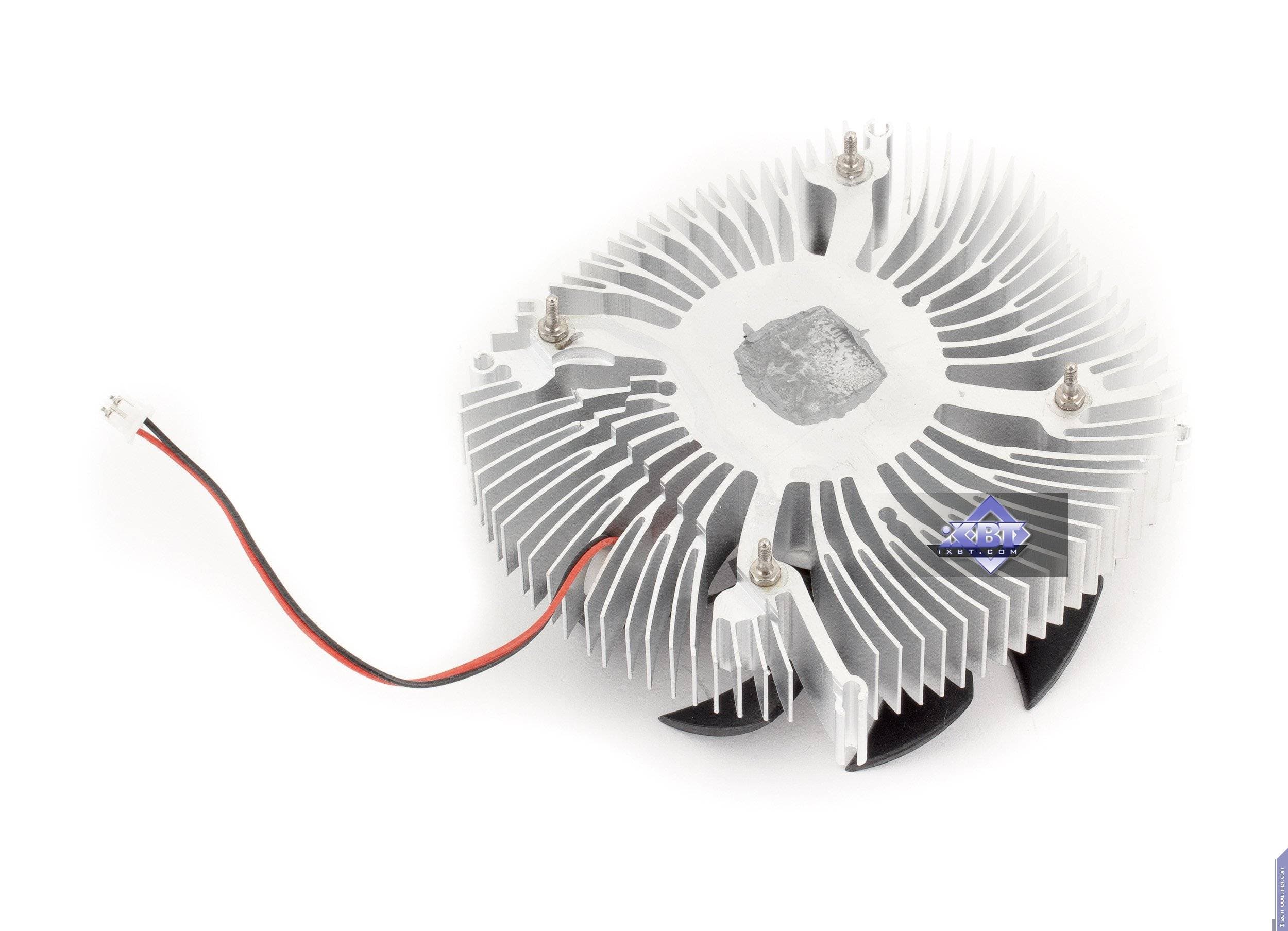

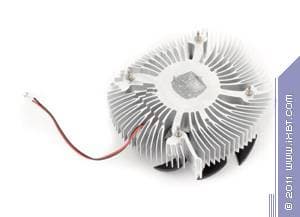

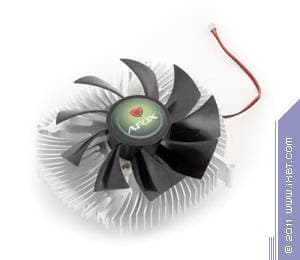

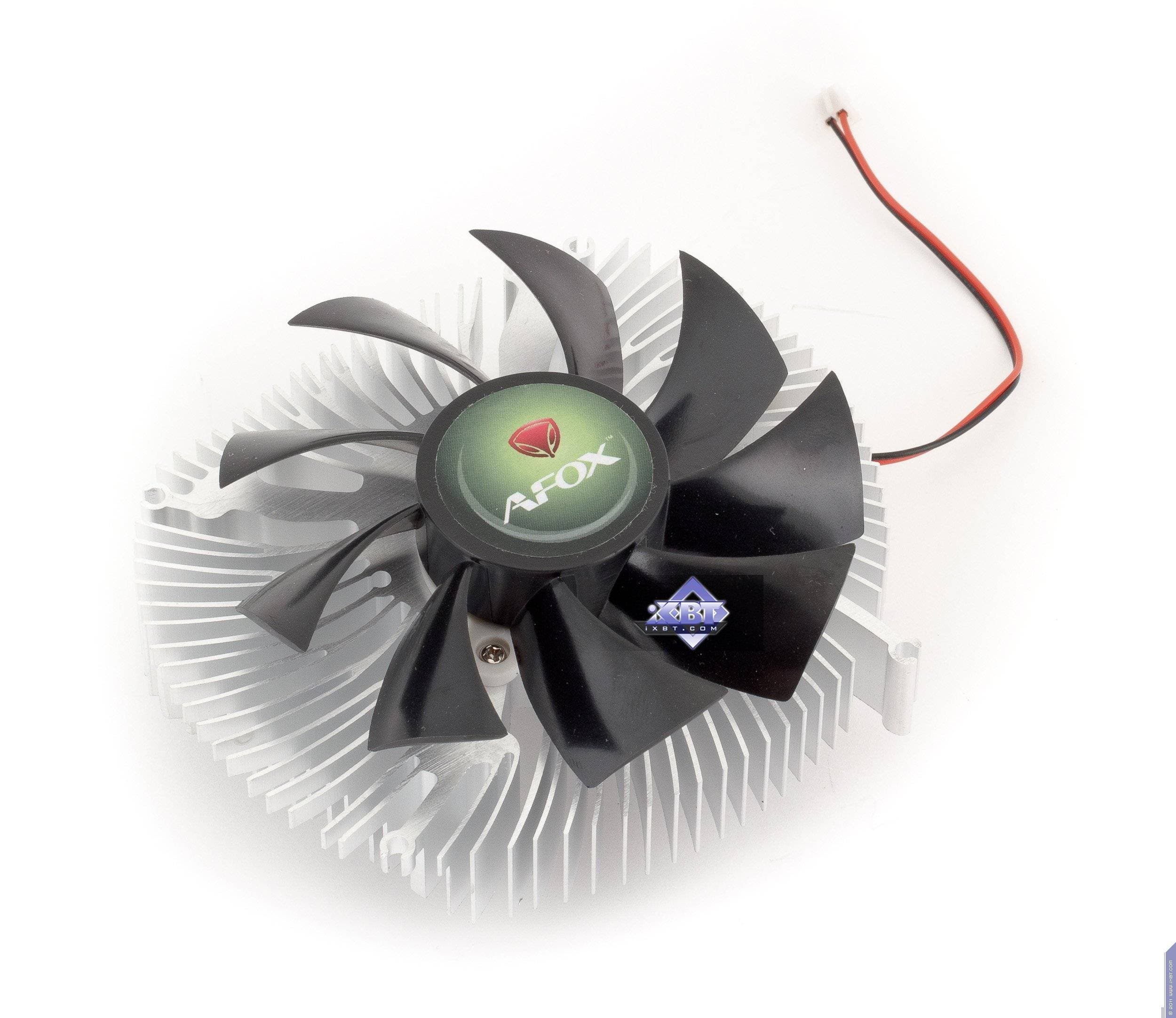

Продукт обладает простой СО, представляющей собой банальный округлый центральный радиатор из алюминиевых сплавов. Над ним размещен большой вентилятор, и все это накрыто своеобразным кожухом.

Вентилятор работает на невысоких оборотах, потому шума практически нет даже под сильной нагрузкой (но слабый шум — все же ощущается). Микросхемы памяти не охлаждаются, только ядро.

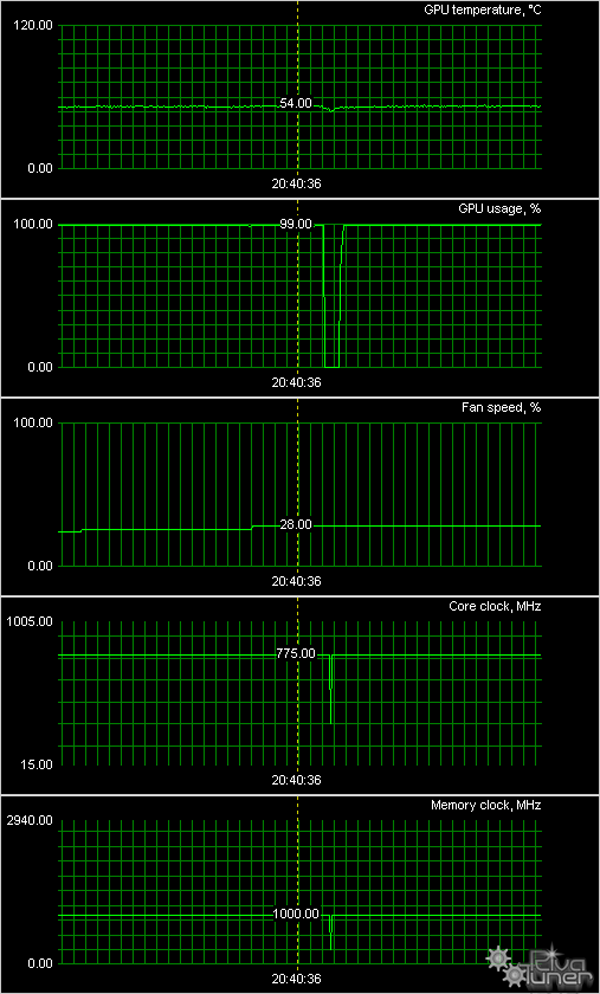

Мы провели исследование температурного режима с помощью утилиты MSI Afterburner (автор А. Николайчук AKA Unwinder) и получили следующие результаты:

AFox Radeon HD 6850 1024 МБ 256-битной GDDR5 PCI-E (AF6850-1024D5H1)
AFox Radeon HD 6850 Slim 1024 МБ 256-битной GDDR5 PCI-E (AF6850-1024D5S1)
AFox Geforce GTX 550 Ti 1024 МБ 192-битной GDDR5 PCI-E (AF550-1024D5H1)

Хорошо видна высокая эффективность двухслотового и двухвентиляторного кулера у 6850 — как и следовало ожидать, такая СО является даже чуть избыточной. Не менее хорошую эффективность охлаждения мы видим и в случае с GTX 550 Ti. Что же касается шумного кулера на тонком 6850, то можно заметить, что и этот кулер работает в избыточно эффективном режиме, так что если температура у вас в корпусе не слишком высокая, имеет смысл снизить обороты вентилятора — такая карта может спокойно нагреваться до 80 градусов по ядру. И вот совет: используйте возможности регулировки работы вентилятора в разделе OverDrive в драйверах AMD или утилиты типа MSI Afterburner и EVGA Precision, которыми можно жестко ограничить частоту вращения в пределах 40% — этого будет достаточно для эффективного охлаждения, при этом почти не будет шума.

Теперь о комплектации.

Базовый комплект поставки должен включать в себя: руководство пользователя, диск с драйверами и утилитами и мост-CrossFire (для карт серии 6850).

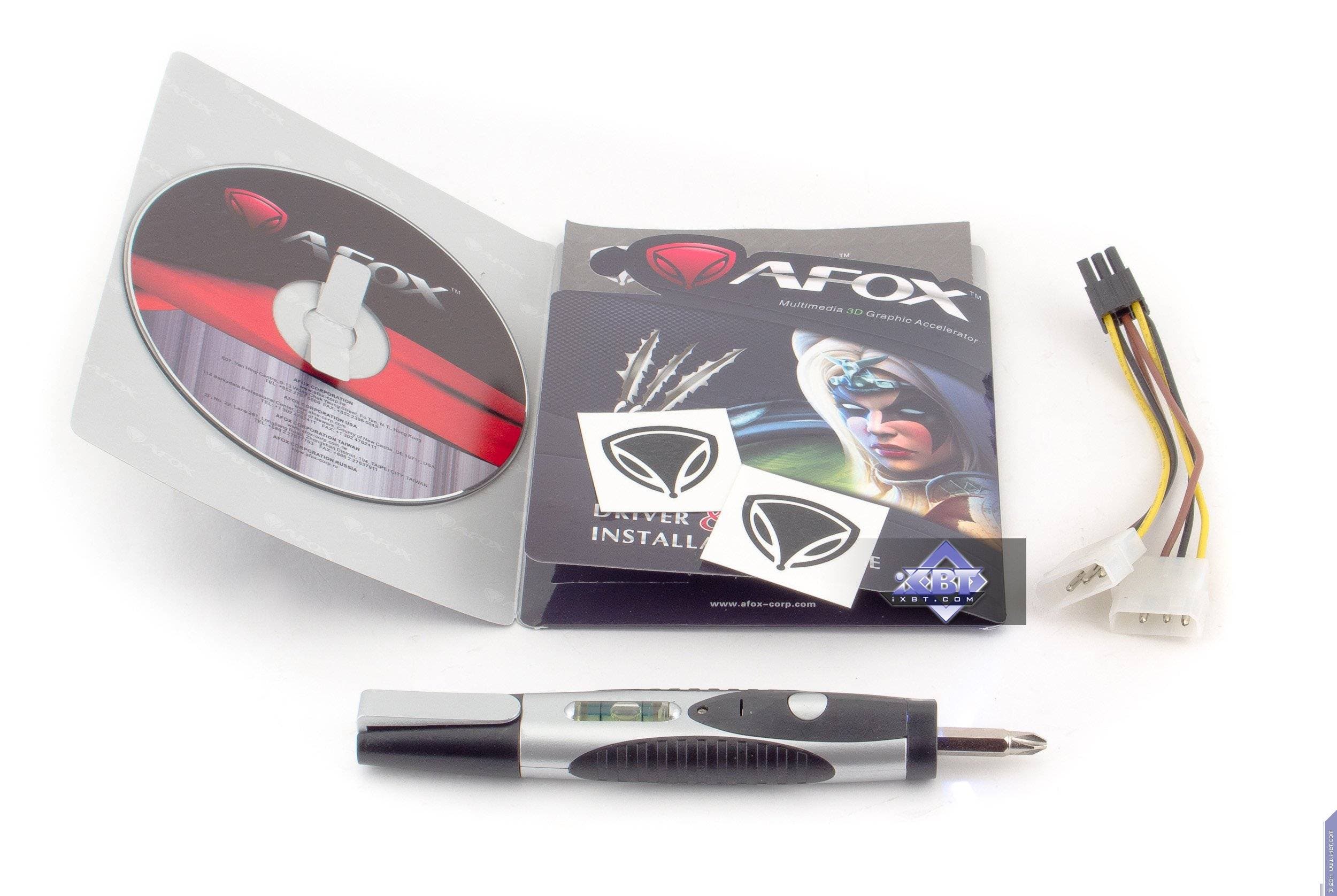

AFox Radeon HD 6850 1024 МБ 256-битной GDDR5 PCI-E (AF6850-1024D5H1)

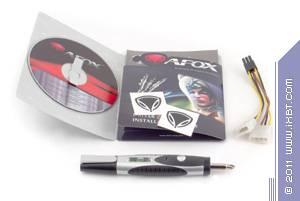

Базовый комплект, плюс разветвитель питания, минус мост-CrossFire, плюс бонусы: переводные фирменные татуировки и универсальная отвертка с насадками.

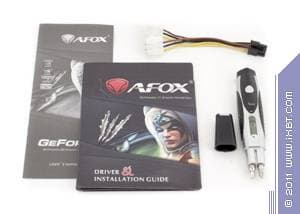

AFox Geforce GTX 550 Ti 1024 МБ 192-битной GDDR5 PCI-E (AF550-1024D5H1)

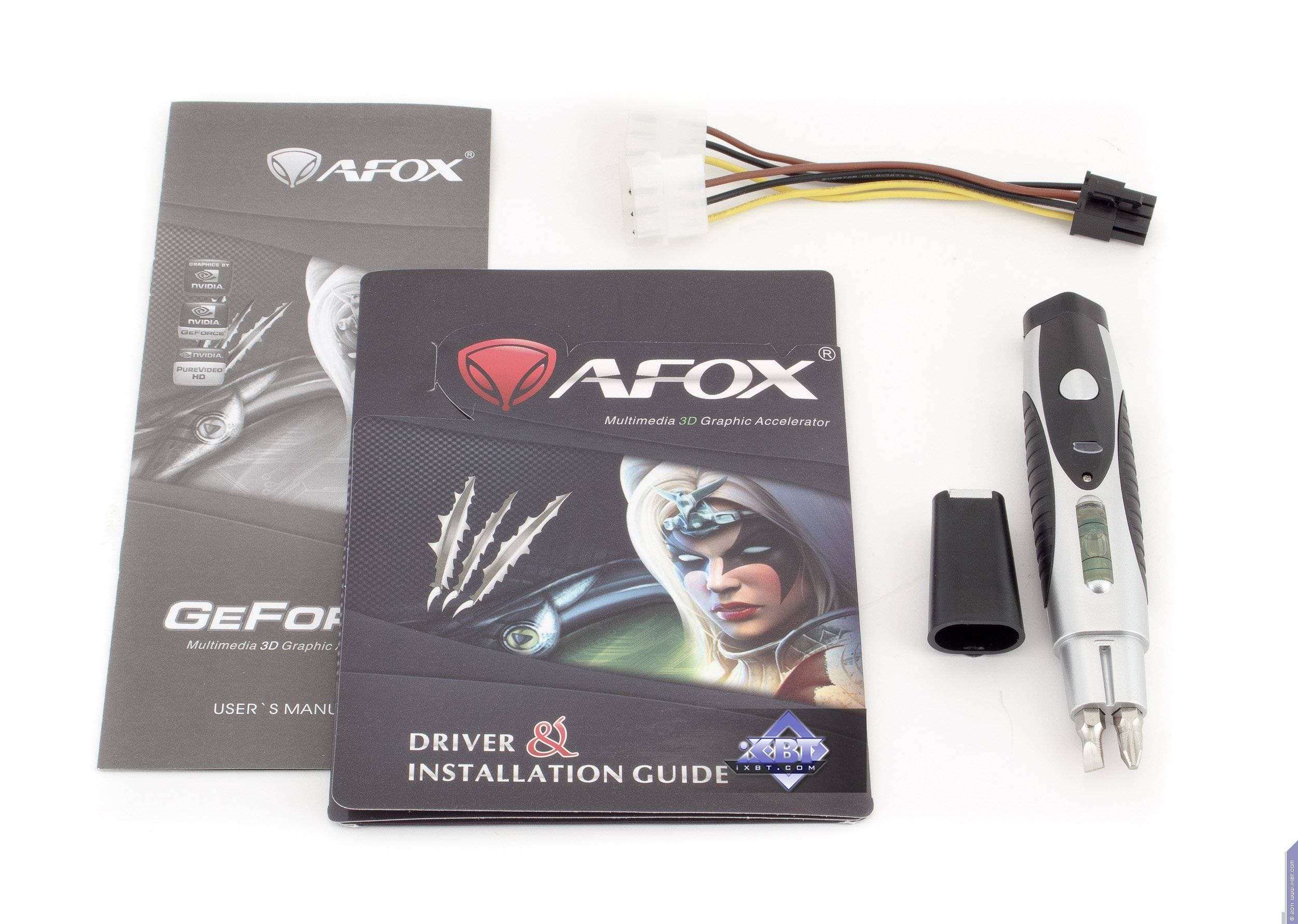

Аналогичная картина.

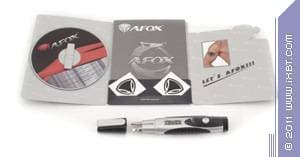

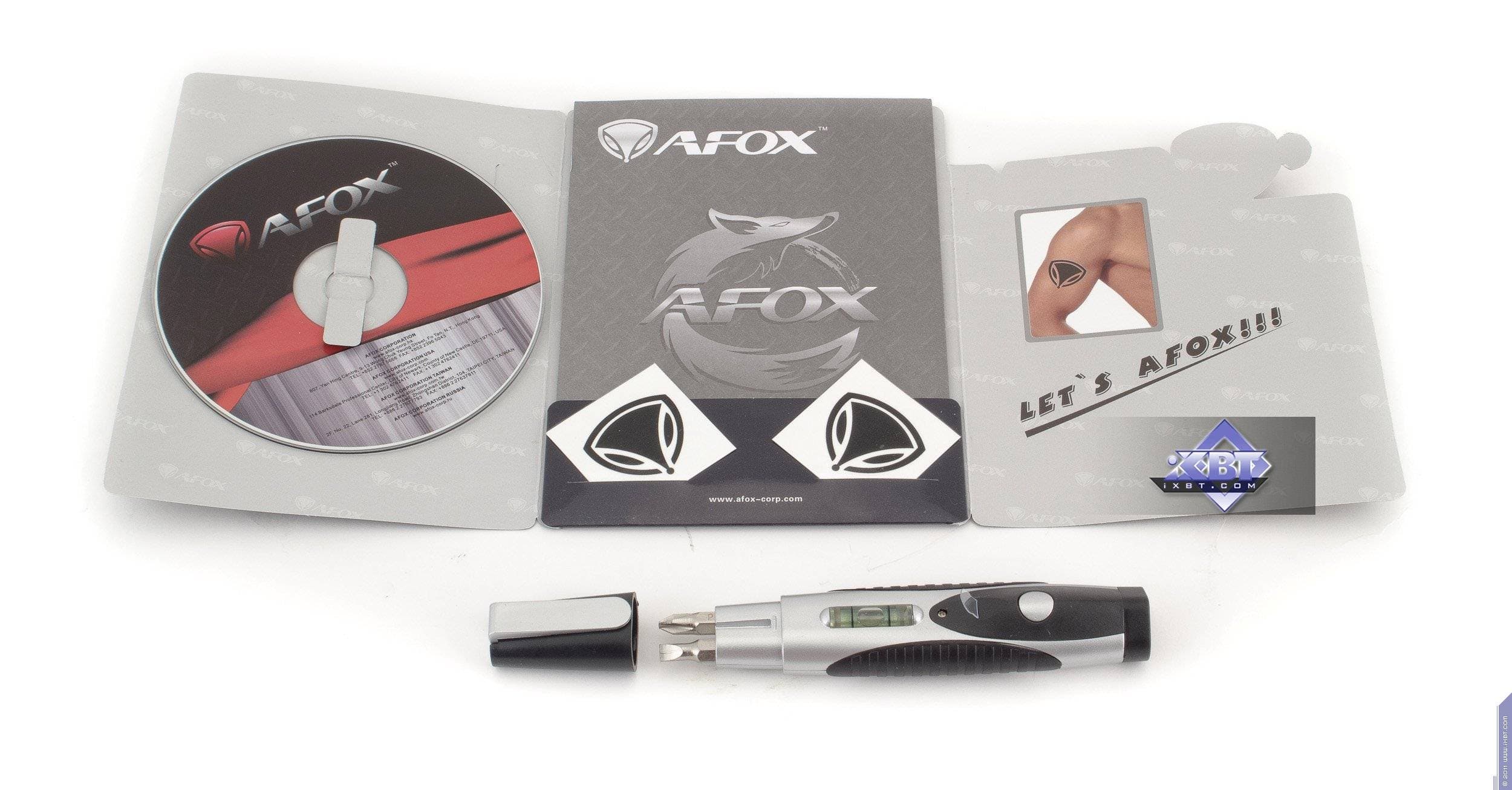

AFox Radeon HD 6850 Slim 1024 МБ 256-битной GDDR5 PCI-E (AF6850-1024D5S1)
Полностью аналогичный комплект (минус разветвитель питания).

На очереди рассмотрение упаковок.

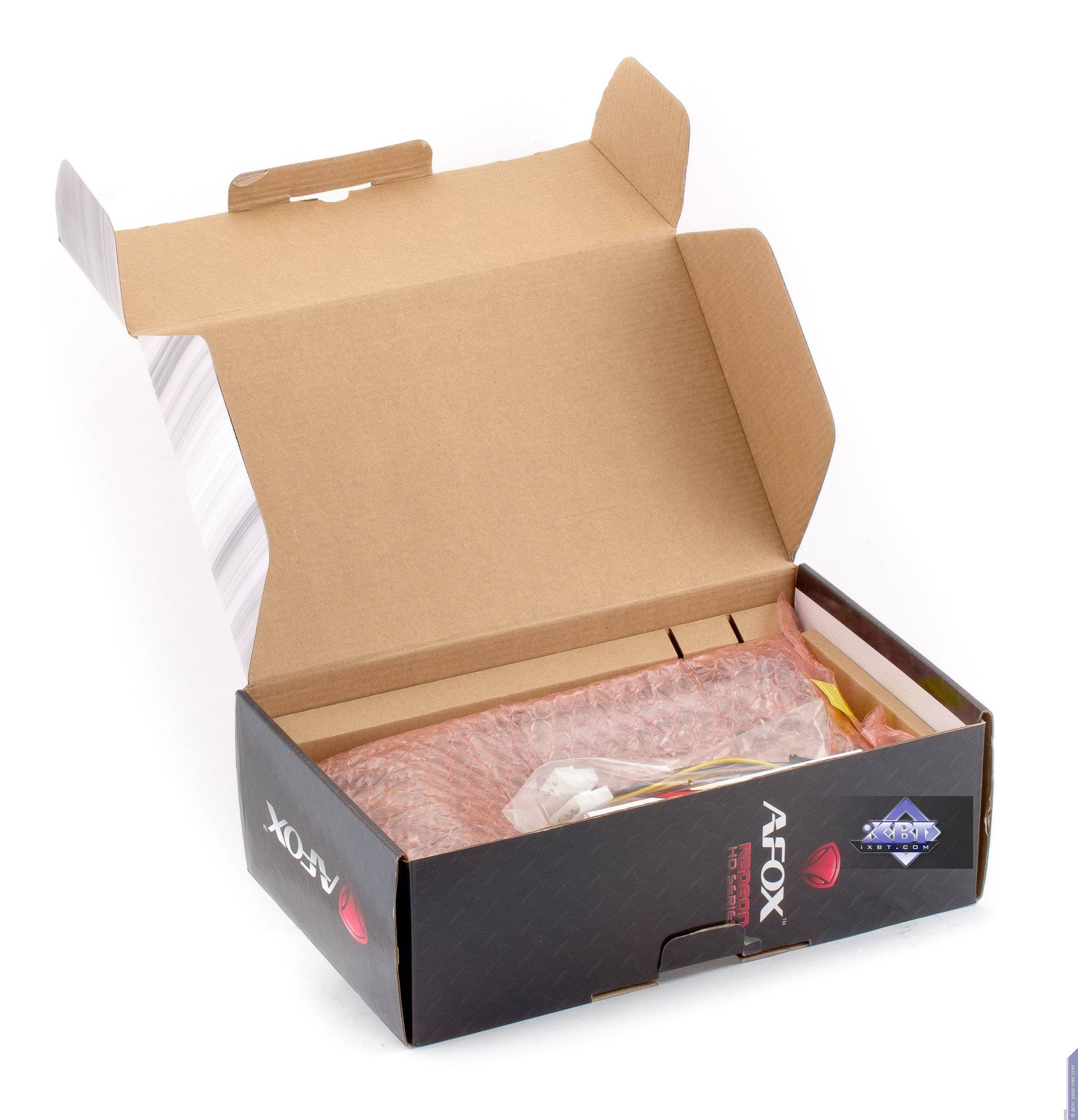

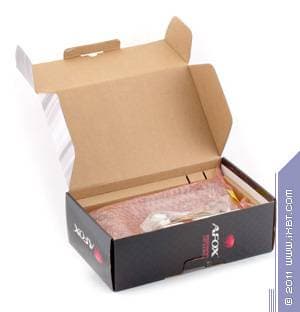

AFox Radeon HD 6850 1024 МБ 256-битной GDDR5 PCI-E (AF6850-1024D5H1)

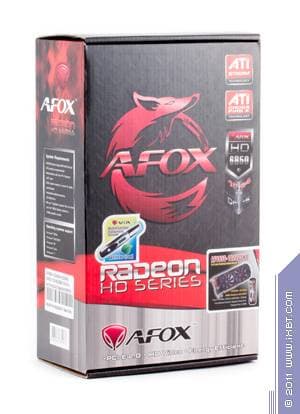

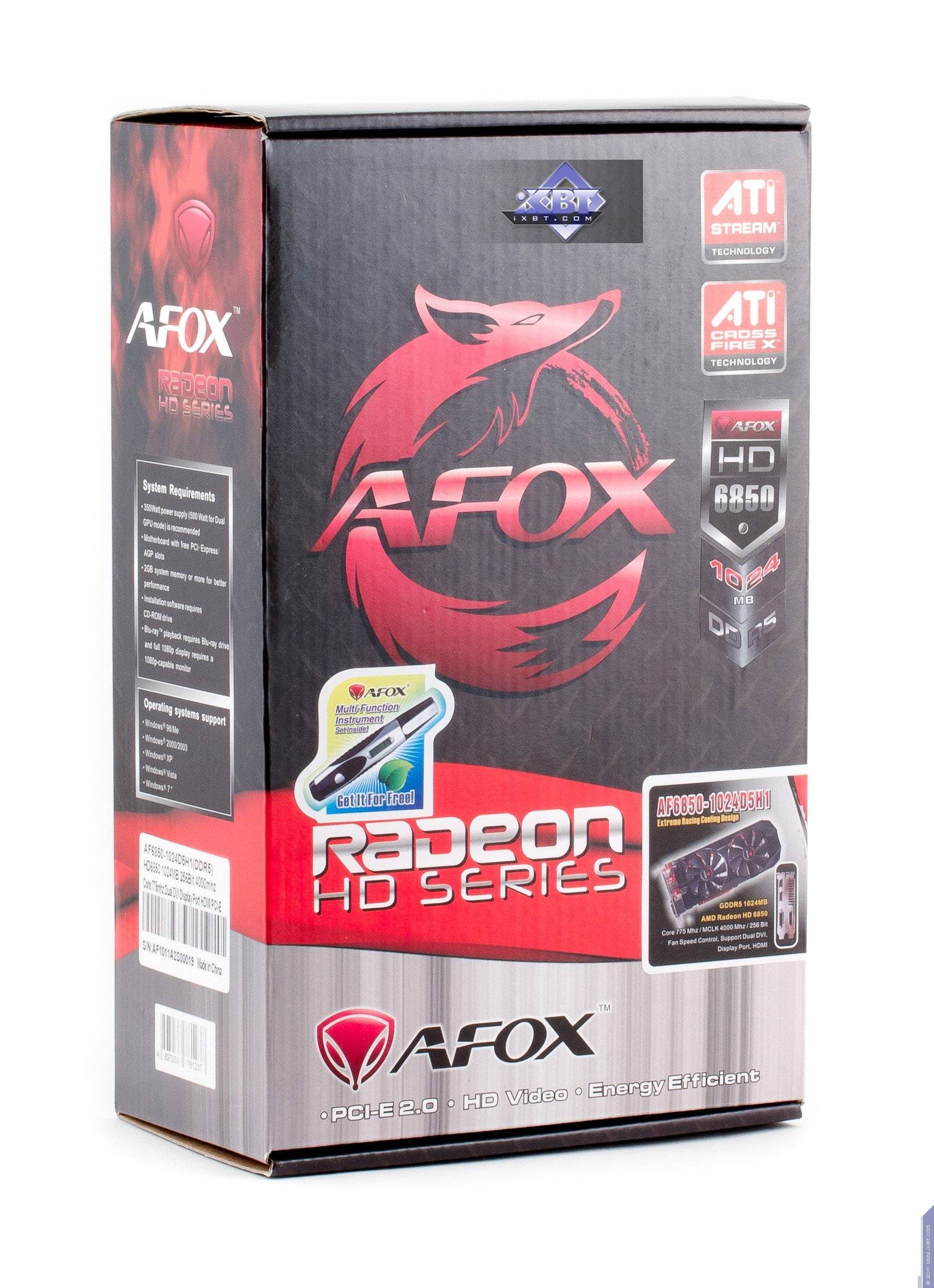

2 упаковки карт серии Radeon имеют схожую структуру: это коробка из простого картона, покрытая фирменным глянцевым дизайнерским рисунком. Можно заметить, что в компании проморгали момент исчезновения бренда ATI (начиная с серии 6ххх). :-)

Все надписи на коробке крайне детально характеризуют находящийся внутри продукт, включая и битность шины обмена с памятью, и частоты работы.

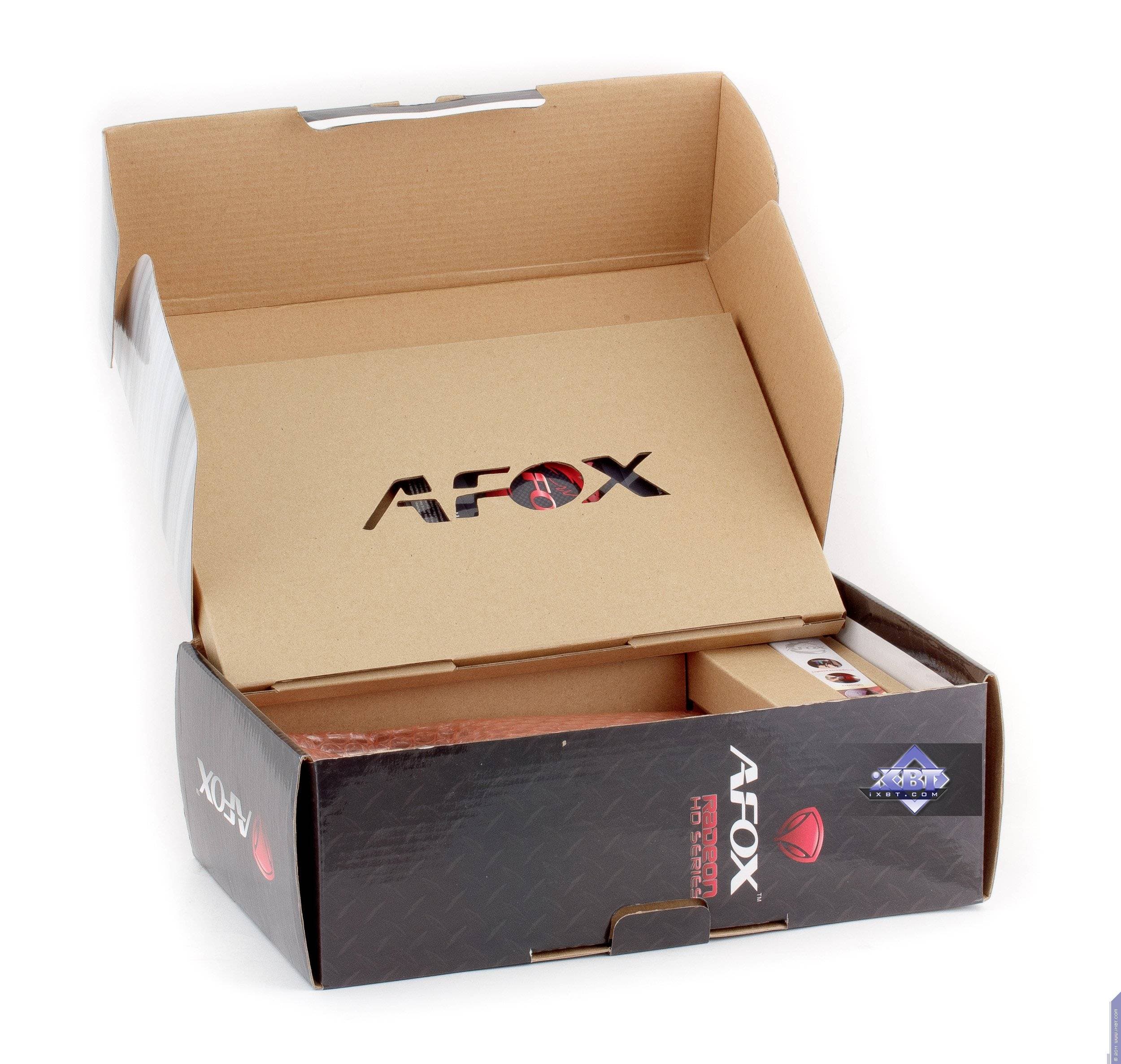

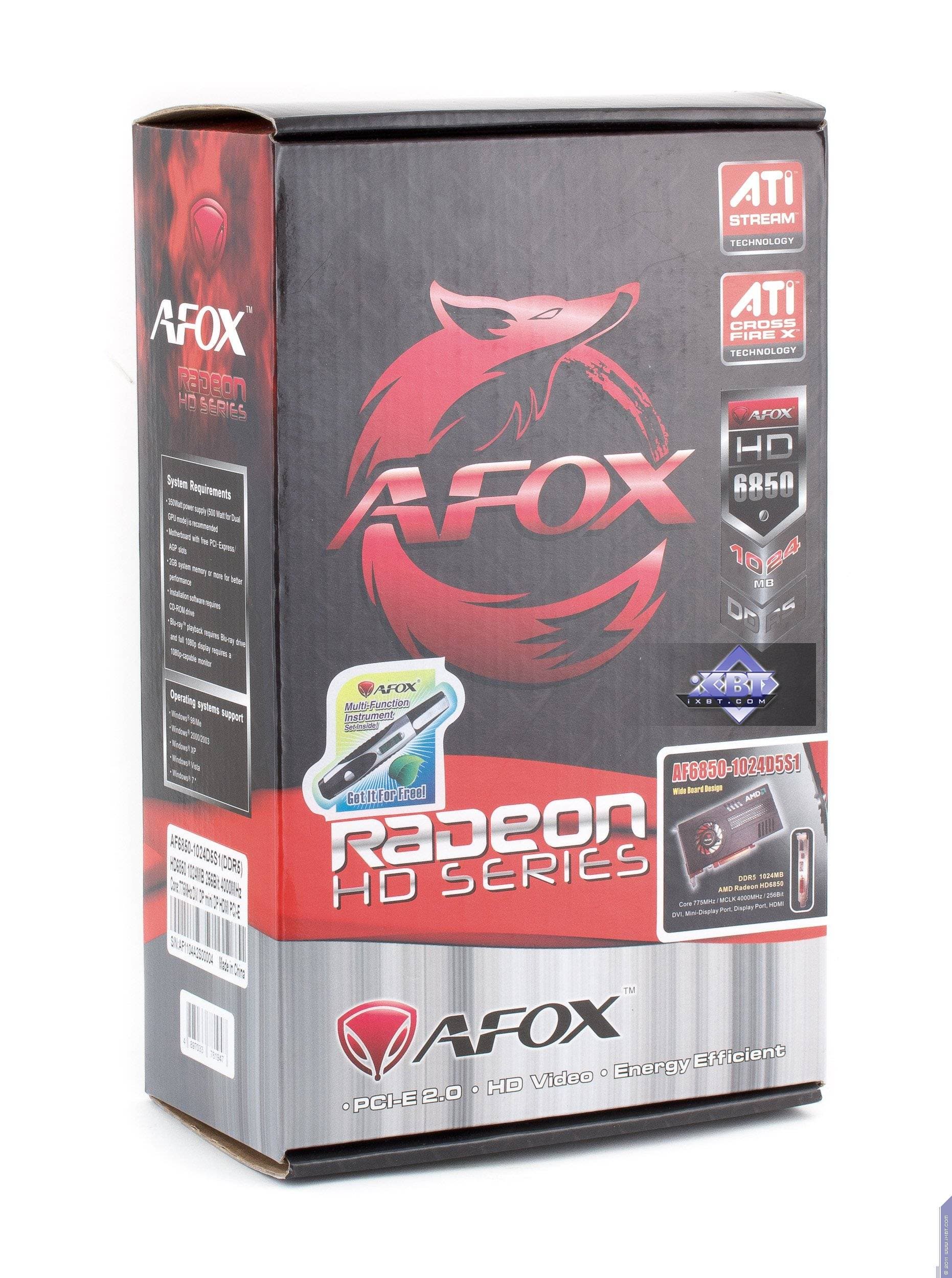

AFox Radeon HD 6850 Slim 1024 МБ 256-битной GDDR5 PCI-E (AF6850-1024D5S1)

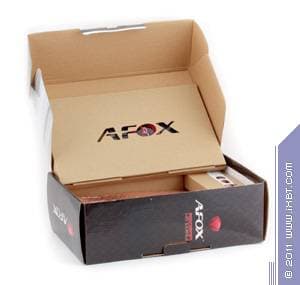

Внутри коробки — картонные отсеки для карты и комплекта, при этом видеокарта находится в двух пакетах, один из которых мягкий, то есть сохранность при перевозке гарантирована.

Малопонятно лишь, зачем для такой тонкой карты такая толстая коробка. :)

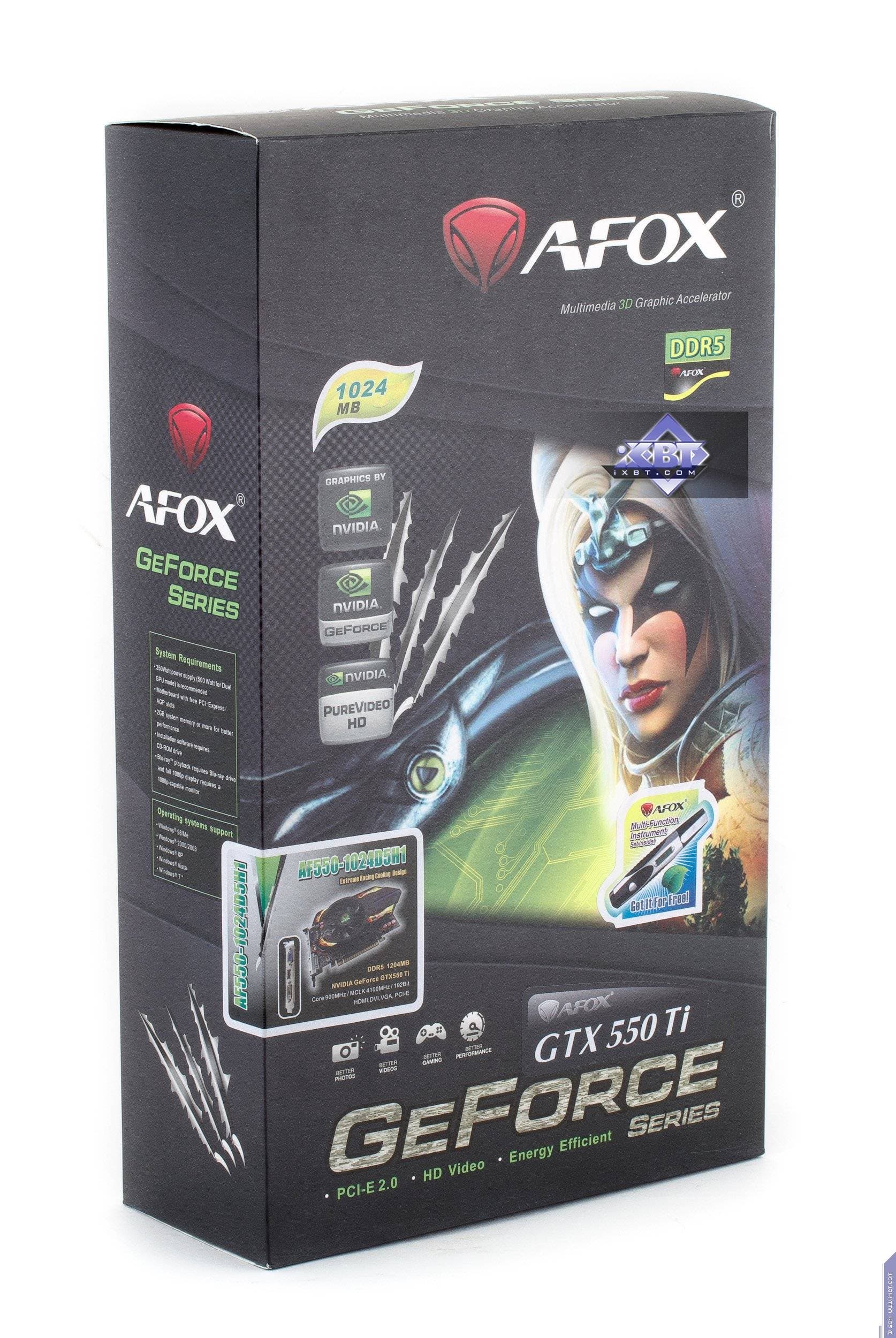

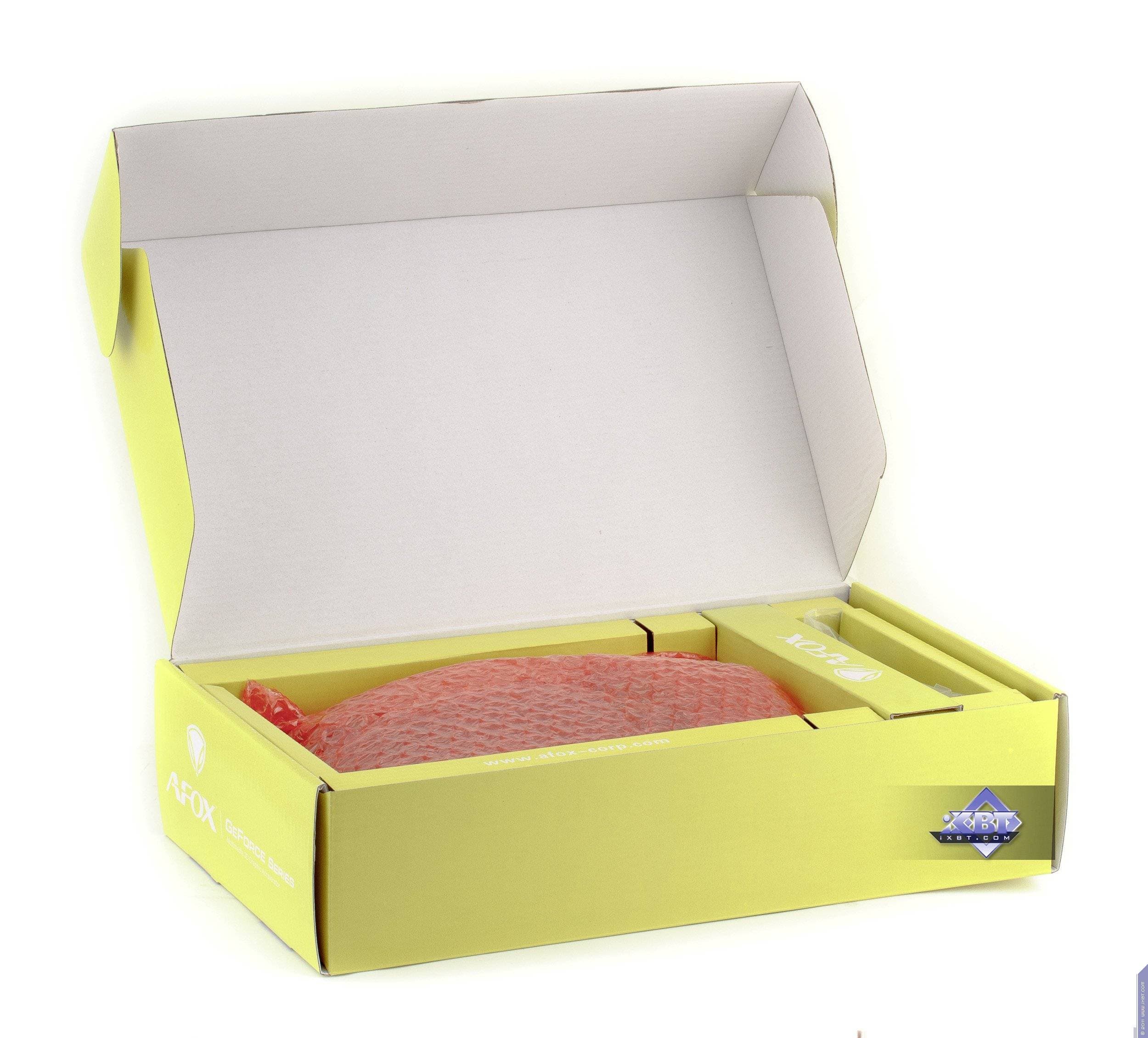

AFox Geforce GTX 550 Ti 1024 МБ 192-битной GDDR5 PCI-E (AF550-1024D5H1)

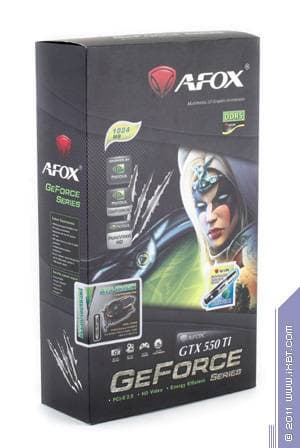

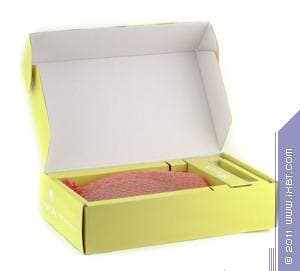

В данном случае внешняя упаковка иного плана: суперобложка, внутри которой уже находится картонная коробка. На супере также детально приведены все характеристики карты, включая частоты работы и шину.

А все остальное — как в предыдущих случаях. Карта надежно сидит в отсеке во всех своих пакетах.

Установка и драйверы

Конфигурация тестового стенда:

  • Компьютер на базе Intel Core i7-975 (Socket 1366)
    • процессор Intel Core i7-975 (3340 МГц);
    • системная плата Asus P6T Deluxe на чипсете Intel X58;
    • оперативная память 6 ГБ DDR3 SDRAM Corsair 1600 МГц;
    • жесткий диск WD Caviar SE WD1600JD 160 ГБ SATA;
    • блок питания Tagan TG900-BZ 900 Вт.
  • операционная система Windows 7 64-битная; DirectX 11;
  • монитор Dell 3007WFP (30″);
  • драйверы ATI версии Catalyst 11.4beta; Nvidia версии 270.61.

VSync отключен.

Результаты тестов: сравнение производительности

В качестве инструментария мы использовали:

  • Far Cry 2 (Ubisoft) — DirectX 10.0, shaders 4.0 (HDR), для тестирования использовалась утилита из комплекта игры (уровень Middle). Все настройки выставлены на максимальное качество.
    Благодарим компанию Nvidia за предоставление лицензионного продукта.

  • Unigine Tropics Benchmark 1.3 (Unigine) — DirectX 10.0, скачать здесь. Настройки тестирования — High.
    Хотим отдельно поблагодарить коллектив компании Unigine и лично Александра Запрягаева за помошь в настройках работы бенчмарка.

  • 3DMark 11 (FutureMark) — DirectX 11.0, настройки тестирования — Performance.

  • Aliens vs. Predator (2010) (Rebellion/SEGA), DirectX 11.0, настройки тестирования — Very High, запуск бенчмарка из меню.

  • Crysis Warhead (Crytek/EA), DirectX 10.0, (батник и демо для запуска), настройки тестирования — Very High, используется уровень Cargo.
    Благодарим компанию Nvidia за предоставление лицензионного продукта.

  • Formula 1 (2010) (Codemasters) — DirectX 11.0, настройки тестирования — Ultra High (запуск бенчмарка: formulaone.exe -benchmark example_benchmark.xml).
    Благодарим компанию Nvidia за предоставление лицензионного продукта.

  • Unigine Heaven Benchmark 2.5 Pro (Unigine) — DirectX 11.0, скачать здесь. Настройки тестирования — High.
    Хотим отдельно поблагодарить коллектив компании Unigine и лично Александра Запрягаева и Дениса Шергина за предоставление бенчмарка и помошь в настройках работы.

  • Colin McRae: DiRT2 (Codemasters) — DirectX 11.0, настройки тестирования — Ultra High (запуск бенчмарка: dirt2.exe -benchmark example_benchmark.xml).
    Благодарим компанию AMD за предоставление лицензионного продукта.

  • Metro 2033 (4A Games/THQ) — DirectX 11.0, настройки тестирования — Super High, PhysX отключен (запуск бенчмарка в самой игре в виде отдельного файла).

  • Just Cause 2 (Avalanche Studios/Eidos Interactive) — DirectX 10.0, настройки тестирования — Super High (запуск бенчмарка в самой игре в настройках).
    Благодарим компанию Nvidia за предоставление лицензионного продукта.

Читатели, которые хорошо разбираются в 3D-видеокартах, смогут сделать выводы самостоятельно, посмотрев на результаты, представленные на диаграммах далее. А для новичков и тех, кто только-только занялся вопросом выбора видеокарты, мы сделаем некоторые пояснения.

Есть смысл ознакомиться с нашими краткими справочниками по семействам современных видеокарт и процессоров, на основе которых они выпускаются. Следует отметить частоты работы, поддержку современных технологий (шейдеры), а также конвейерную архитектуру.

Справочник по AMD Radeon

Справочник по Nvidia Geforce

Теперь посмотрим на тесты.

  1. Unigine Tropics Benchmark
  2. Far Cry 2
  3. Unigine Heaven Benchmark DirectX 11.0
  4. Aliens versus Predator (2010)
  5. Crysis Warhead, Cargo
  6. Formula 1 (2010)
  7. 3DMark 11 Graphics Marks
  8. Colin McRae: DiRT2
  9. Metro 2033
  10. Just Cause 2

Выводы

Мы уже неоднократно отмечали, что Radeon HD 6850 прочно находится в первой пятерке самых выгодных карт по соотношению цены, скорости и возможностей, так что эта видеокарта представляет особый интерес. А вот у GTX 550 Ti цена великовата, и этот продукт, согласно нашим рейтингам из i3D Speed, сильно отстает от 6850 по привлекательности. Напомним, что в целом Geforce GTX 550 Ti — удачная работа над ошибками в GTS 450: увеличена ПСП, подняты частоты работы. Однако — цена.

AFox Radeon HD 6850 1024 МБ 256-битной GDDR5 PCI-E (AF6850-1024D5H1) — отличный вариант серии 6850, имеет все шансы на успех. Мало того, что сам ускоритель Radeon HD 6850 весьма удачен и выгоден, так еще и эта карта обладает прекрасной СО, а также всеми нужными гнездами вывода.

AFox Radeon HD 6850 Slim 1024 МБ 256-битной GDDR5 PCI-E (AF6850-1024D5S1) — казалось бы, можно также кричать об уникальности, первой в мире однослотовой карте… Да, тут все правда: и что первая, и что однослотовая. Однако шумность работы СО — очень сильно портит впечатление. Впрочем, как я уже говорил, это лечится установками работы вентилятора через настройки драйверов или при помощи сторонних утилит. У данного продукта есть еще одна изюминка: работа без внешнего питания. То есть ему довольно того, что карта получает через слот. Подчеркну, что такое возможно только при условии, что материнская плата удовлетворяет спецификациям PCI-E 2.0. Поэтому, несмотря на шумность кулера, мы все же даем награду за оригинальный дизайн и этому продукту.

AFox Geforce GTX 550 Ti 1024 МБ 192-битной GDDR5 PCI-E (AF550-1024D5H1) — хорошее исполнение (вариация) GTX 550 Ti. Карта имеет относительно небольшие размеры, хотя и занимает два слота в системном блоке. Эффективно работающий кулер удачно дополняет картину.

Окончательное решение, как обычно, принимать нашим читателям. Мы лишь даем информацию о рассмотренном продукте, но не делаем прямых указаний по выбору того или иного изделия.

По результатам исследования мы награждаем в номинации «Оригинальный дизайн» (за июнь 2011 года) карты:

  • AFox Radeon HD 6850 1024 МБ 256-битной GDDR5 PCI-E (AF6850-1024D5H1)
  • AFox Radeon HD 6850 Slim 1024 МБ 256-битной GDDR5 PCI-E (AF6850-1024D5S1)
  • AFox Geforce GTX 550 Ti 1024 МБ 192-битной GDDR5 PCI-E (AF550-1024D5H1)



Средняя текущая цена (количество предложений) в московской рознице:
Рассматриваемые карты Конкуренты
HD 6850 — $145(на 11.01.16) GTX 460 768 МБ — $189(на 11.01.16)
HD 6850 — $145(на 11.01.16) GTS 450 — $153(на 11.01.16)
HD 6850 — $145(на 11.01.16) GTX 460 1 ГБ — Н/Д(0)
GTX 550 Ti — $237(1) HD 5770 — $171(на 11.01.16)
GTX 550 Ti — $237(1) HD 6850 — $145(на 11.01.16)
GTX 550 Ti — $237(1) GTS 450 — $153(на 11.01.16)
GTX 550 Ti — $237(1) GTX 460 1 ГБ — Н/Д(0)


Благодарим компанию AFox
и лично Александра Кунга
за предоставленные на тестирование видеокарты

Блок питания для тестового стенда предоставлен компанией Tagan

Корпус ThermalTake 8430 для тестового стенда предоставлен компанией 3Logic

Монитор Dell 3007WFP для тестовых стендов предоставлен компанией Nvidia
