Leadtek WinFast PX6200TC TD 64MB (256MB)
Leadtek WinFast A6600 TD 128MB
Leadtek WinFast PX6800 Ultra TDH 256MB
на базе NVIDIA GeForce 6200TC/6600/6800Ultra
а также GeForce 6800 Ultra SLI




СОДЕРЖАНИЕ

  1. Введение
  2. Особенности видеокарт
  3. Конфигурации стендов, список тестовых инструментов
  4. Результаты тестов: TRAOD
  5. Результаты тестов: FarCry Research
  6. Результаты тестов: FarCry Regulator
  7. Результаты тестов: FarCry Pier
  8. Результаты тестов: Half-Life2, ixbt01
  9. Результаты тестов: Half-Life2, ixbt02
  10. Результаты тестов: Half-Life2, ixbt03
  11. Результаты тестов: DOOM III
  12. Результаты тестов: 3DMark05 Game1
  13. Результаты тестов: 3DMark05 Game2
  14. Результаты тестов: 3DMark05 Game3
  15. Результаты тестов: 3DMark05 MARKS
  16. Результаты тестов: Chronicles of Riddick, demo 44
  17. Результаты тестов: Chronicles of Riddick, demo ducche
  18. Выводы


Помните прекрасную сказку « Двенадцать месяцев» ? В ней каждый месяц имел свой образ: от мальчика до старца в очень преклонных годах. Так вот именно на феврале цикл « мальчик-старец» заканчивался. Март — это уже олицетворение зарождения нового года, весны. Воистину, как правы китайцы, что отмечают Новый год именно ближе к марту, что действительно логично.

Так вот, на дворе властвует старик-февраль, но дни его уже сочтены. Вот-вот посох природы перейдет к юнцу-марту, а с ним и к весне. А это означает еще и то, что не за горами годичная дата с момента анонса NV40, как родоначальника нового семейства от NVIDIA. Я уже не стану вести нудные и надоевшие всем разговоры про дефициты и т.п., для этого достаточно посмотреть прайсы и наличие топовых акселераторов в продаже, особенно на базе NV45, то есть того же NV40 (GeForce 6800 Ultra), но с мостом HSI для поддержки PCI-E.

Итак, представим себе, что на каждом углу можно купить пусть и по 600 долларов, но все же можно приобрести GeForce 6800 Ultra PCI-E. Стоит большой вопрос еще о том — есть ли смысл тратить 600 долларов на ОДНУ карту, однако поклонников быстрой 3D-графики столь много, что даже по таким ценам узенький поток таких карт быстро вычерпывается. Однако одна карта — это хорошо, и даже прекрасно. Но среди таких энтузиастов всегда найдутся особые индивидуумы, имеющие возможность отдать уже 1200 долларов за ДВЕ такие карты, чтобы установить их в режим SLI (о том, где они найдут и по каким ценам соответствующую системную плату на базе nForce4 SLI, мы умолчим — на то они и особые индивидуумы, чтобы за такими новинками охотиться с фонарем среди белого дня).

И что же такие супер-игроманы смогут получить в ответ на подобные траты? Сегодня мы в рамках этого материала постараемся дать ответ. И, разумеется, мы не забываем про то, что одним из достоинств SLI является то, что карты можно покупать не сразу, а постепенно: вначале одну, а как ее станет мало или недостаточно (допустим в 1600х1200 при АА+АФ), то приобрести можно вторую и организовать SLI. Главное: была бы системная плата, подходящая для этого.

Теперь маятник нашего рассмотрения относим резко в другую сторону, и получаем… GeForce 6200 TurboCache. Да, это по сути Low-End последнего поколения, то есть на базе той же архитектуры были созданы чипы, где урезаны конвейеры и шина обмена с памятью. И в результате вышел в свет NV44, то бишь тот же NV43 (GeForce 6600), урезанный вдвое (4 пиксельных и 3 вершинных конвейера), и снабженный 64-битным контроллером обмена с памятью (то есть 128 бит тут уже невозможно в принципе).

Оба продукта, и супер-High-End в лице GeForce 6800 Ultra PCI-E, и Low-End GeForce 6200 TC, в сегодняшнем материале — производства Leadtek. Плюс, к тому же мы изучим и середнячок, уже тяготеющий ближе к Low-End — GeForce 6600, но с интерфейсом AGP.

А что такое Leadtek? Это известная тайваньская фирма, в том числе уже много лет специализирующаяся на производстве видеокарт. Ее продукты отличаются безукоризненным качеством, за что многие торговцы резко взвинчивают цены на них. Ныне сама компания вошла в финансовый холдинг Foxconn, однако все марки и бизнес по видеокартам на сегодня пока остаются самостоятельными.



Платы

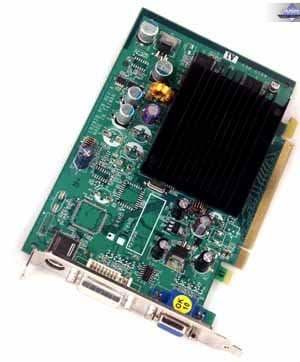

Leadtek WinFast PX6200TC TD 64MB (256MB)
Интерфейс: PCI-Express x16

Частоты (чип/физическая по памяти (эффективная по памяти): 350/275 (550) MHz (номинал — 350/350 (700) МГц)

Ширина шины обмена с памятью: 64bit

Число вершинных конвейеров: 3

Число пиксельных конвейеров: 4

Размеры: 170x100x16mm (последняя величина — максимальная толщина видеокарты).

Цвет текстолита: зеленый.

Выходные гнезда: DVI, d-Sub, S-Video.

VIVO: нет

TV-out: интегрирован в GPU.

Leadtek WinFast A6600 TD 128MB
Интерфейс: AGP 4x/8x

Частоты (чип/физическая по памяти (эффективная по памяти): 300/275 (550) MHz (номинал — 300/250 (500) МГц)

Ширина шины обмена с памятью: 128bit

Число вершинных конвейеров: 3

Число пиксельных конвейеров: 8

Размеры: 176x96x16mm (последняя величина — максимальная толщина видеокарты).

Цвет текстолита: зеленый.

Выходные гнезда: DVI, d-Sub, S-Video.

VIVO: нет

TV-out: интегрирован в GPU.

Leadtek WinFast PX6800 Ultra TDH 256MB
Интерфейс: PCI-Express x16

Частоты (чип/физическая по памяти (эффективная по памяти): 425/550 (1100) MHz (номинал — 400-425/550 (1100) МГц)

Ширина шины обмена с памятью: 256bit

Число вершинных конвейеров: 6

Число пиксельных конвейеров: 16

Размеры: 220x100x35x12mm (последняя величина — максимальная толщина видеокарты в области кулера с оборотной стороны, предпоследняя — максимальная толщина видеокарты в области кулера с лицевой стороны).

Цвет текстолита: темно-зеленый.

Выходные гнезда: 2xDVI, S-Video.

VIVO: нет

TV-out: интегрирован в GPU.

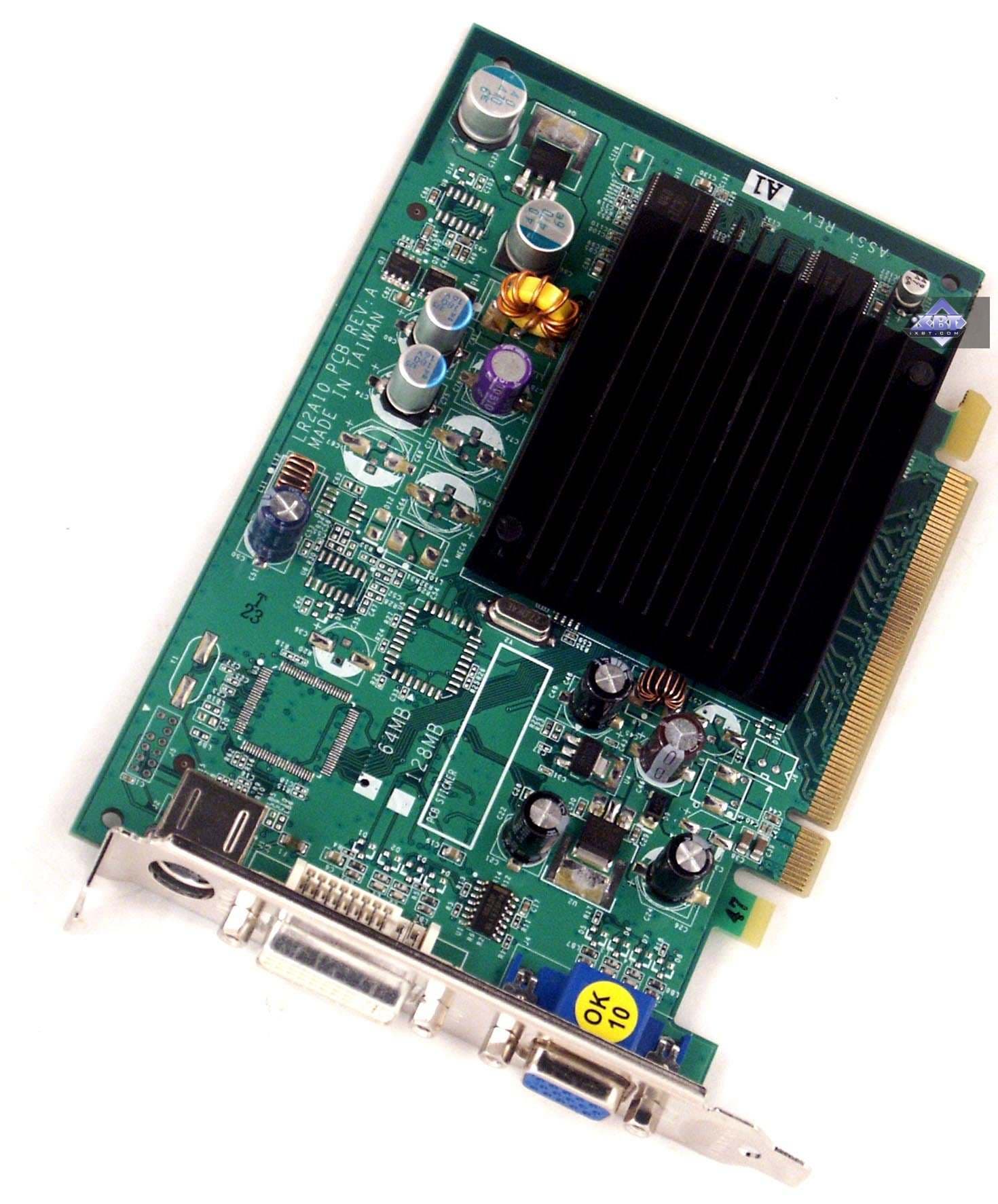

Leadtek WinFast PX6200TC TD 64MB (256MB)
Карта имеет 64 МБ памяти DDR SDRAM, размещенной в четырех микросхемах на лицевой и оборотной сторонах PCB (вместе с системным ОЗУ суммарный объем памяти — до 256 мегабайт)

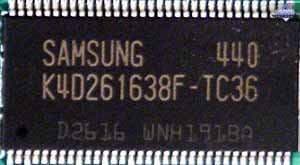

Микросхемы памяти Samsung. Время выборки у микросхем памяти 3.6 ns, что соответствует частоте работы 275 (550) МГц.

Leadtek WinFast A6600 TD 128MB

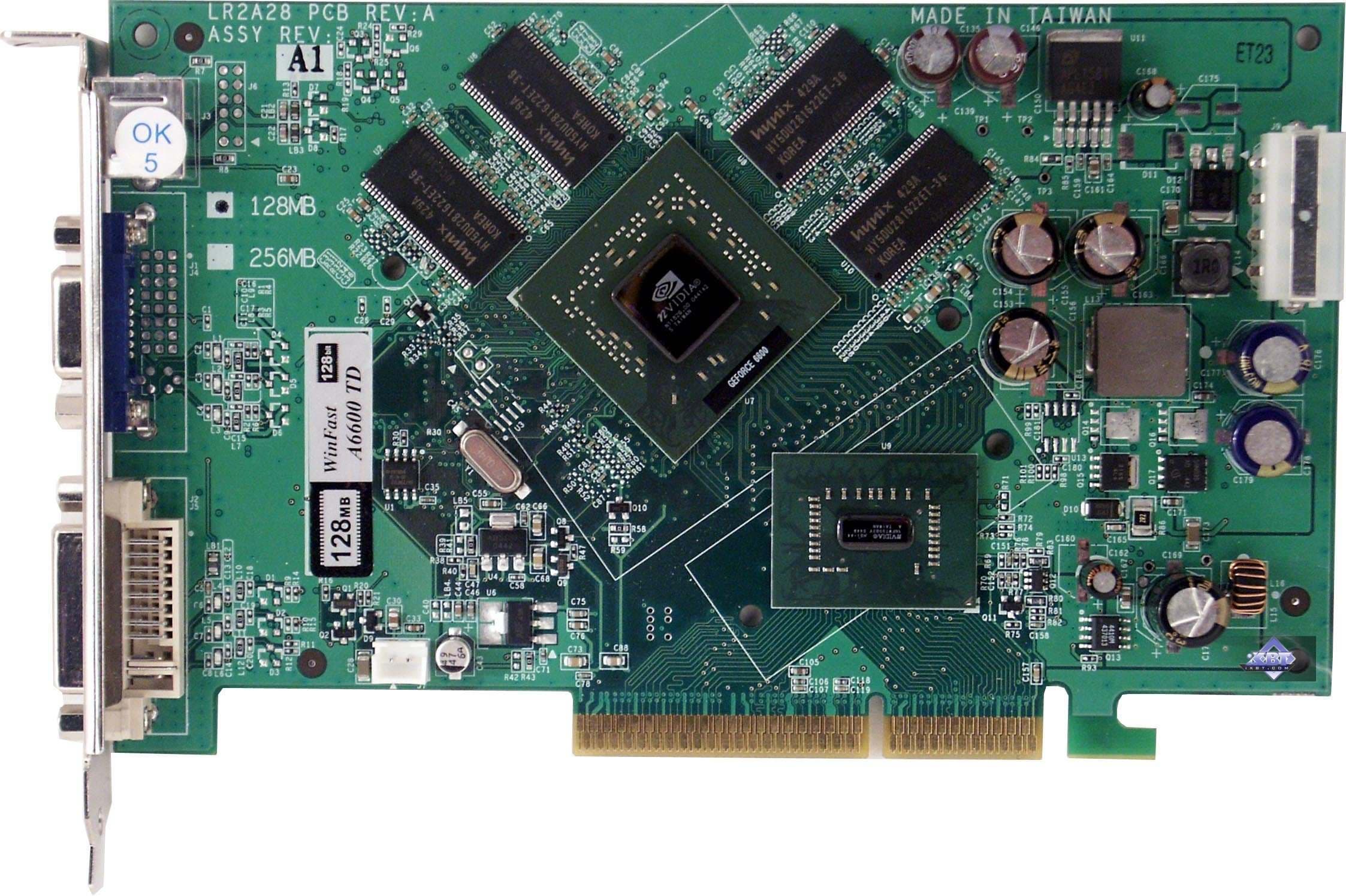

Карта имеет 128 МБ памяти DDR SDRAM, размещенной в восьми микросхемах на лицевой и оборотной сторонах PCB.

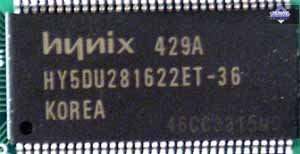

Микросхемы памяти Hynix. Время выборки у микросхем памяти 3.6 ns, что соответствует частоте работы 275 (550) МГц.

Leadtek WinFast PX6800 Ultra TDH 256MB
Карта имеет 256 МБ памяти GDDR3 SDRAM, размещенной в восьми микросхемах на лицевой стороне PCB.

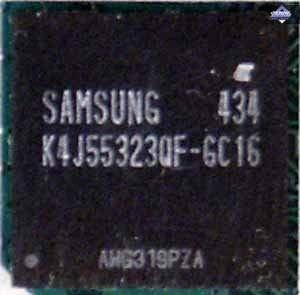

Микросхемы памяти Samsung (GDDR3). Время выборки у микросхем памяти 1,6 ns, что соответствует частоте работы 625 (1250) МГц.

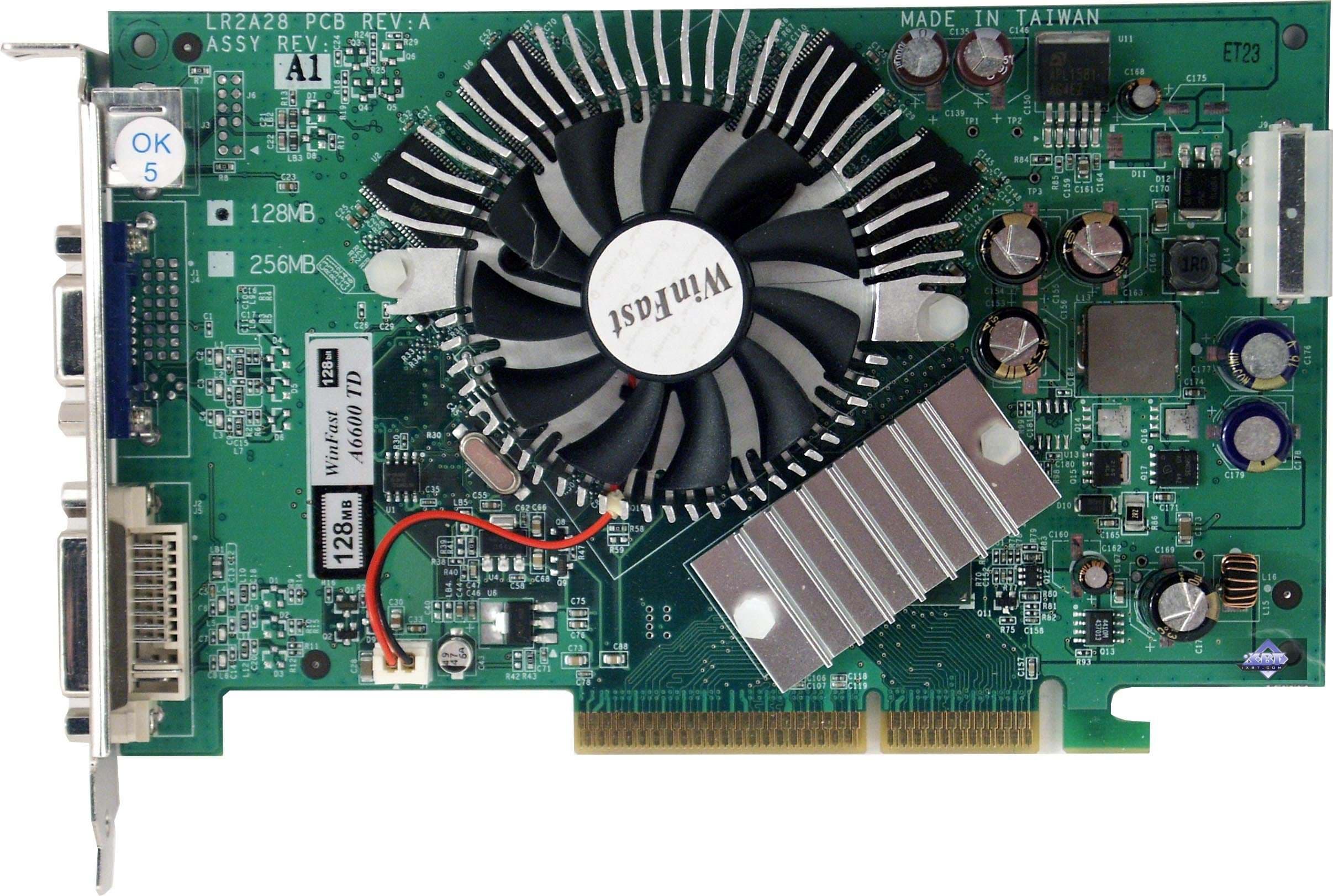

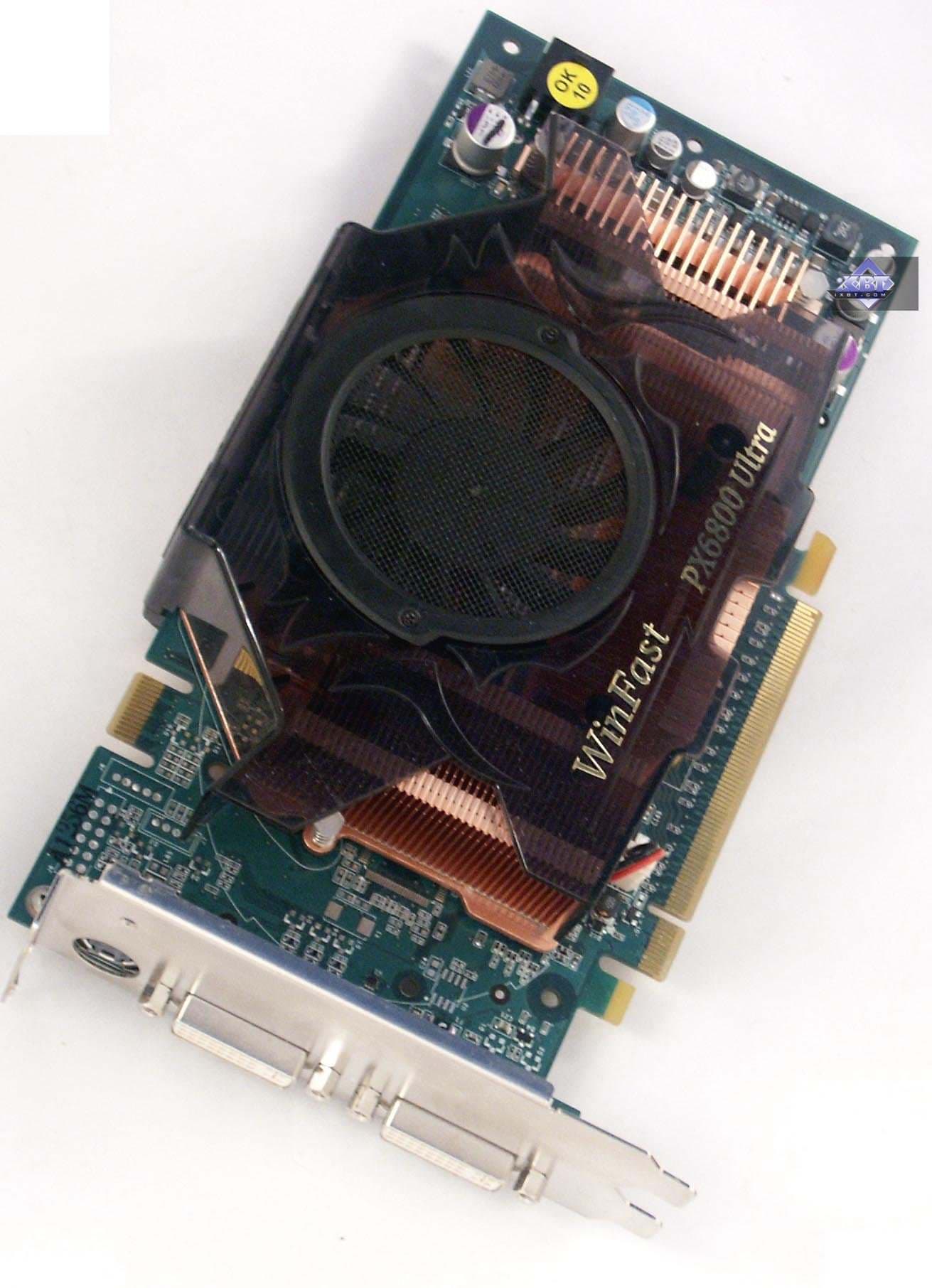

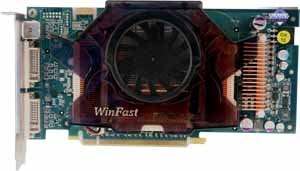

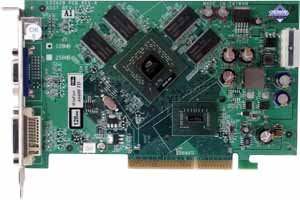

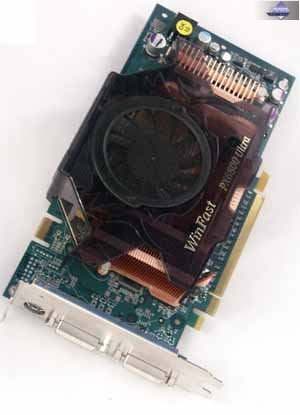

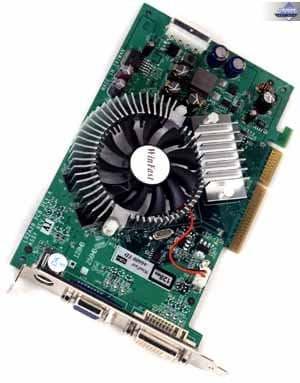

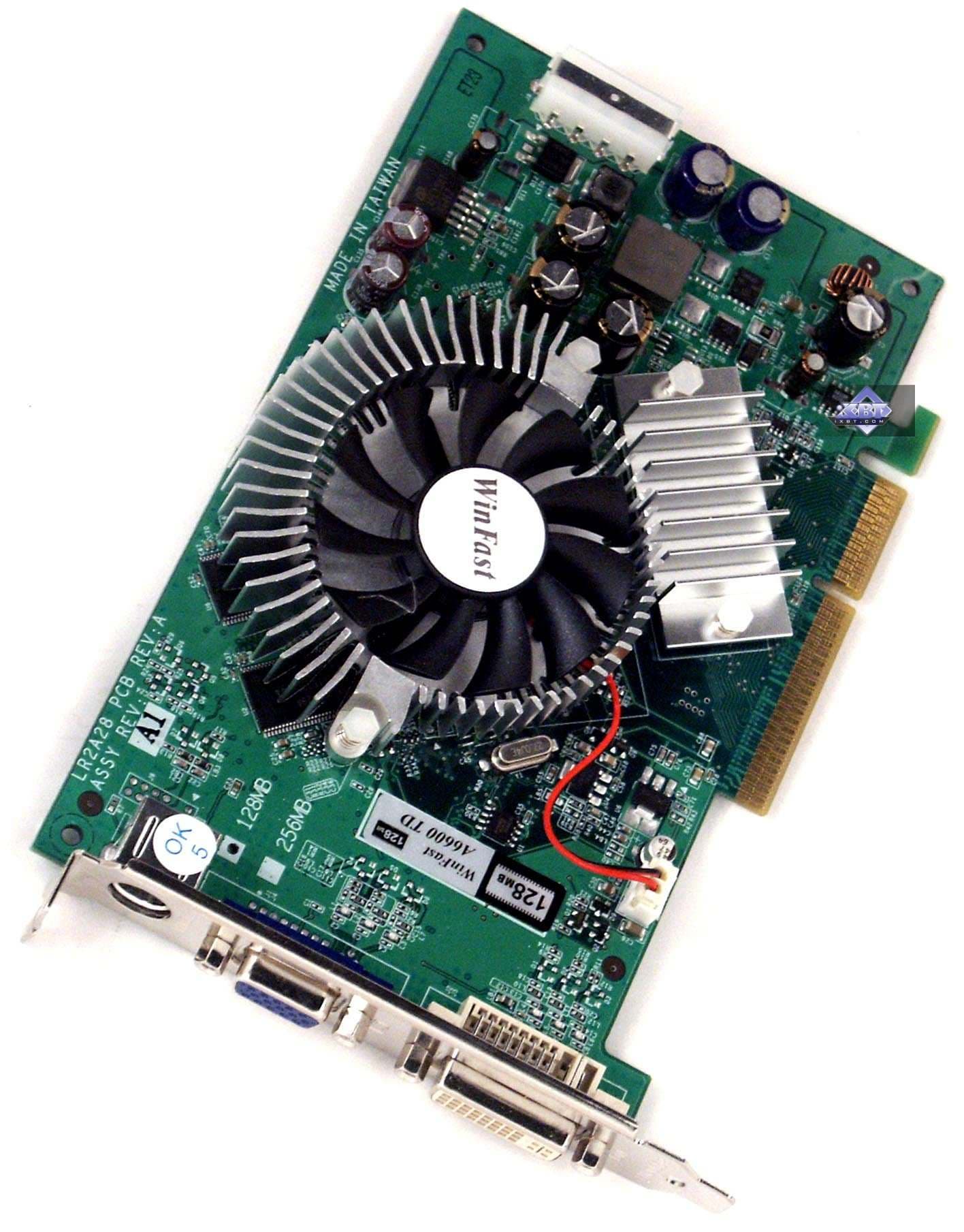

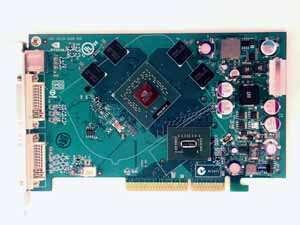

Сравнение с эталонным дизайном, вид спереди
Leadtek WinFast A6600 TD 128MB Reference card NVIDIA GeForce 6600 GT AGP

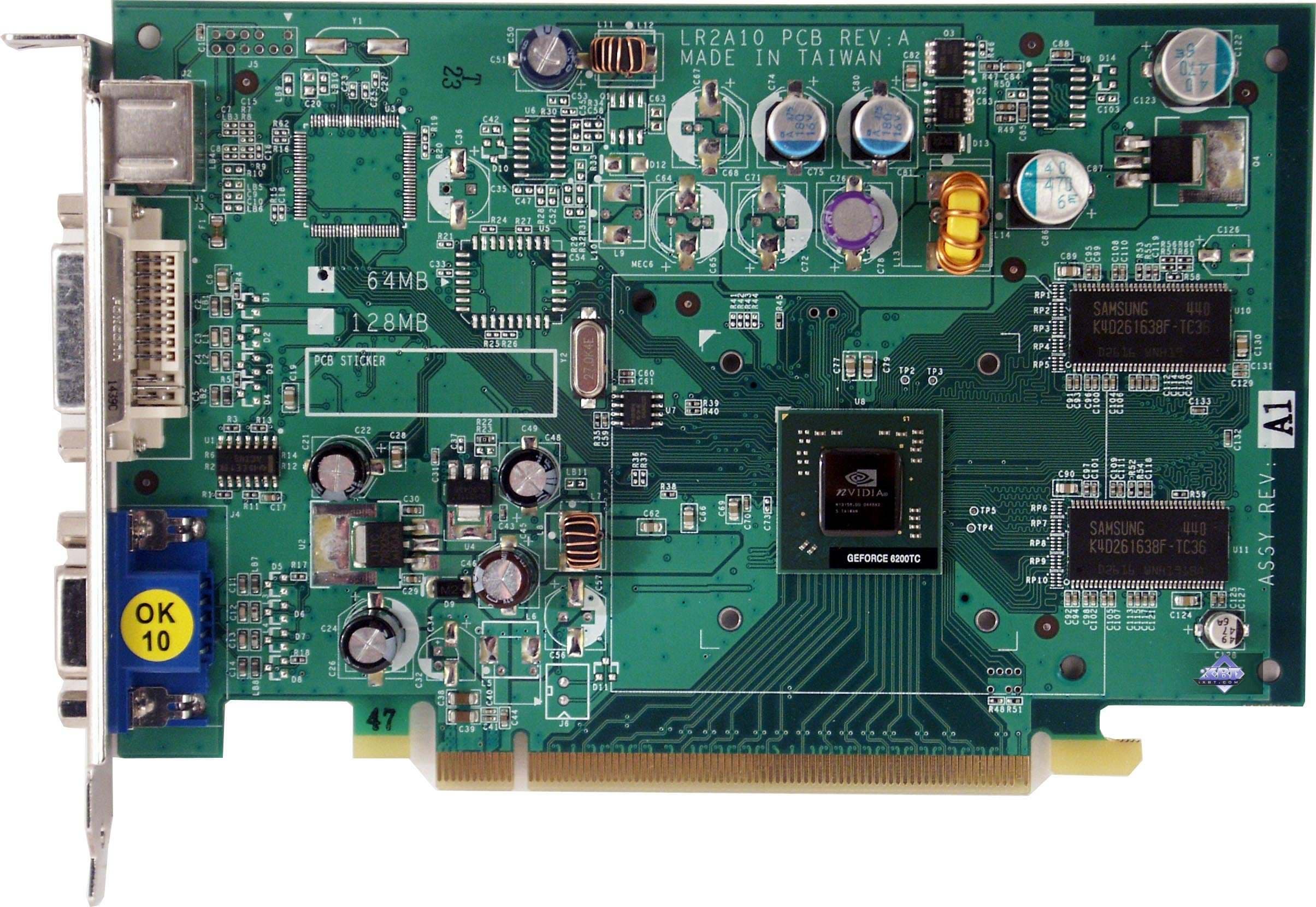

Leadtek WinFast PX6200TC TD 64MB (256MB) Reference card NVIDIA GeForce 6200 TC

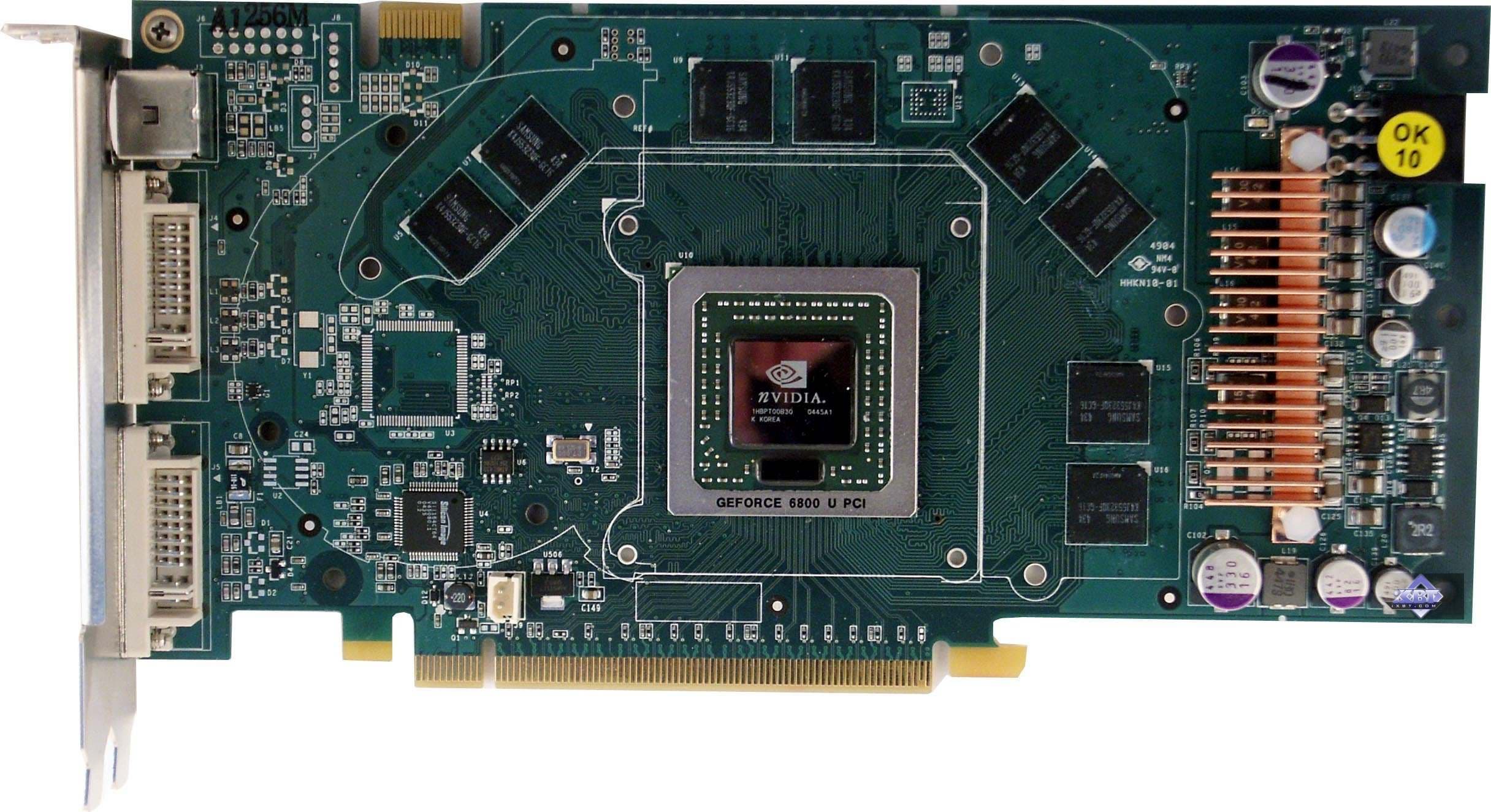

Leadtek WinFast PX6800 Ultra TDH 256MB Reference card NVIDIA GeForce 6800 Ultra AGP

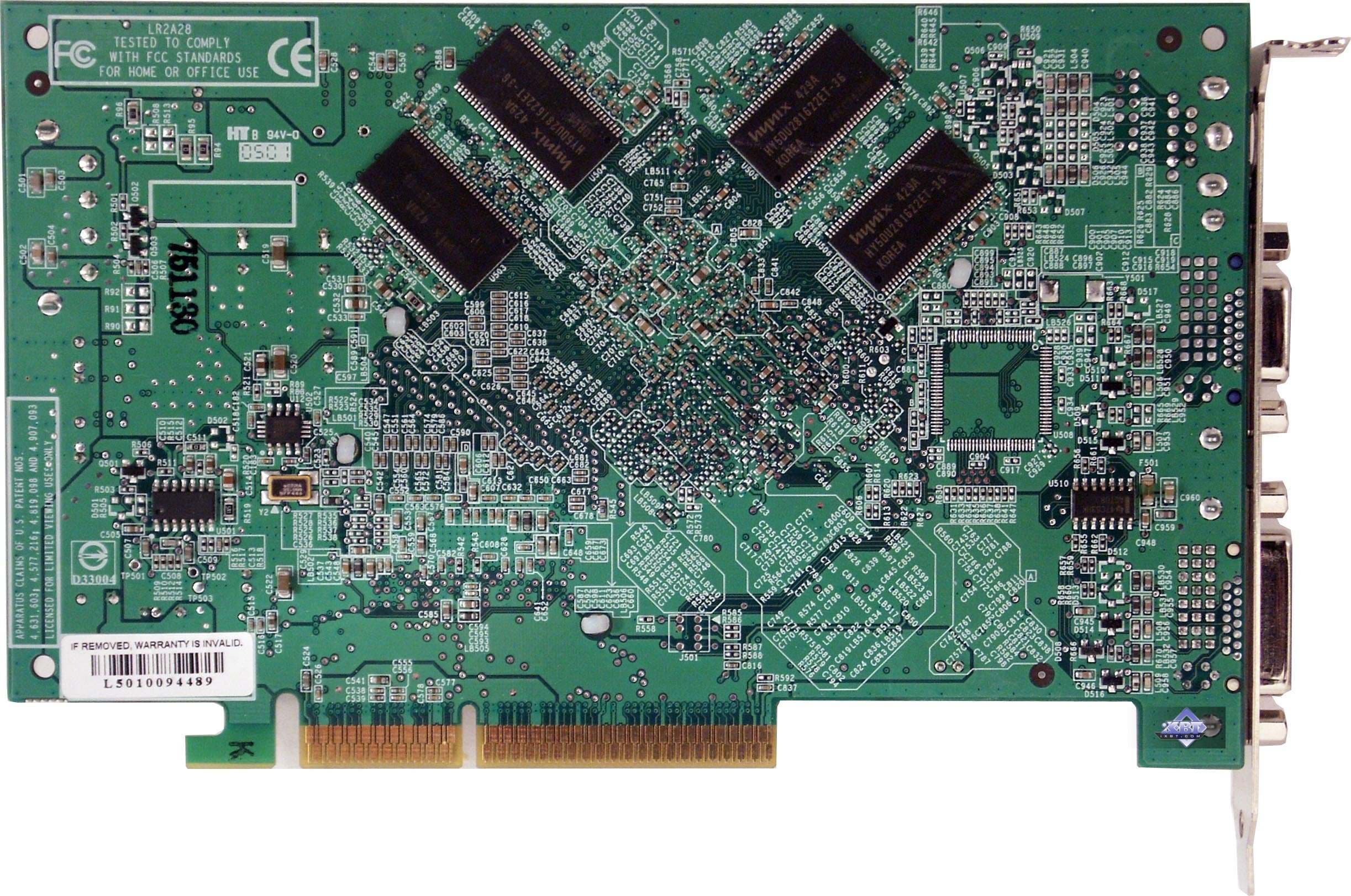

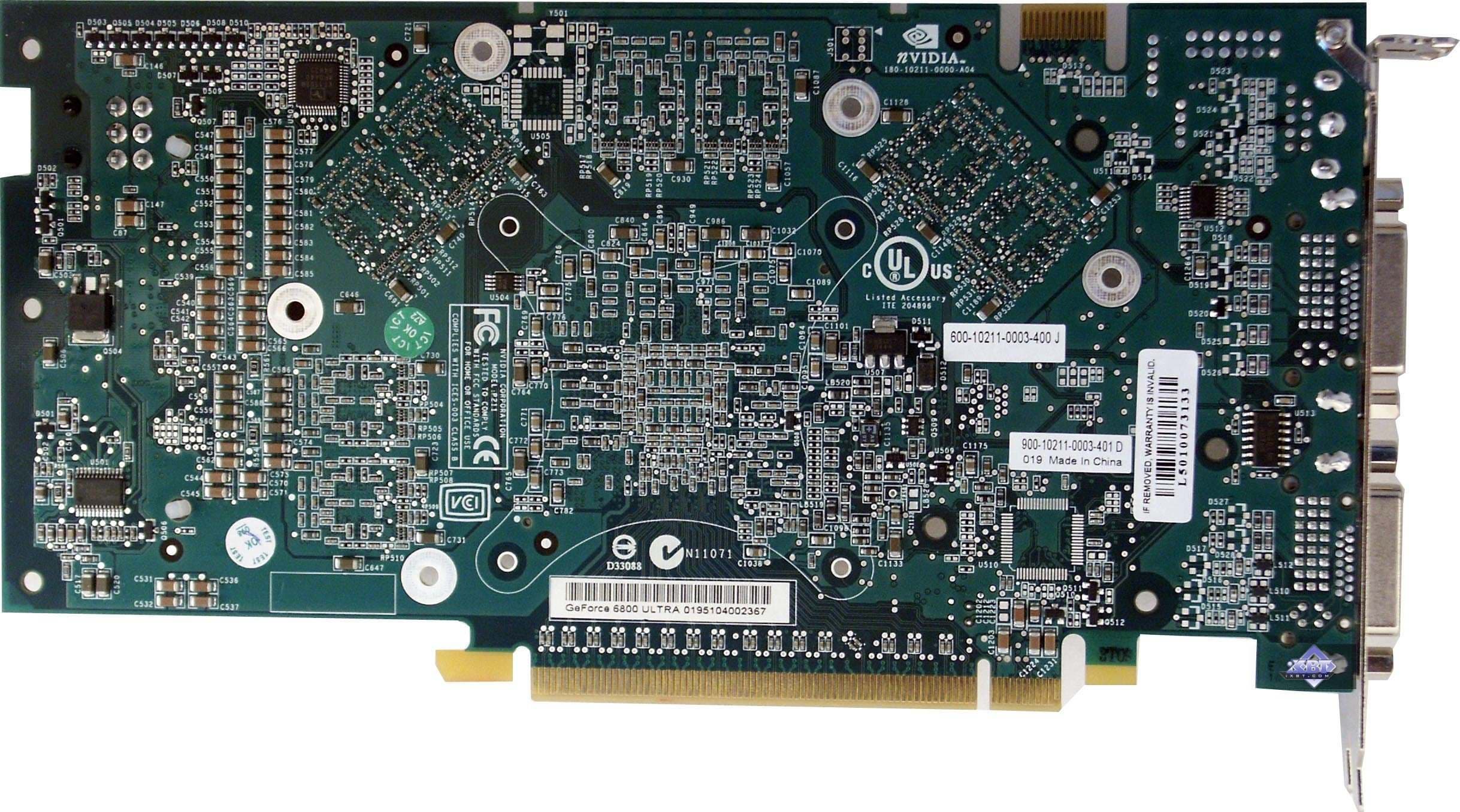

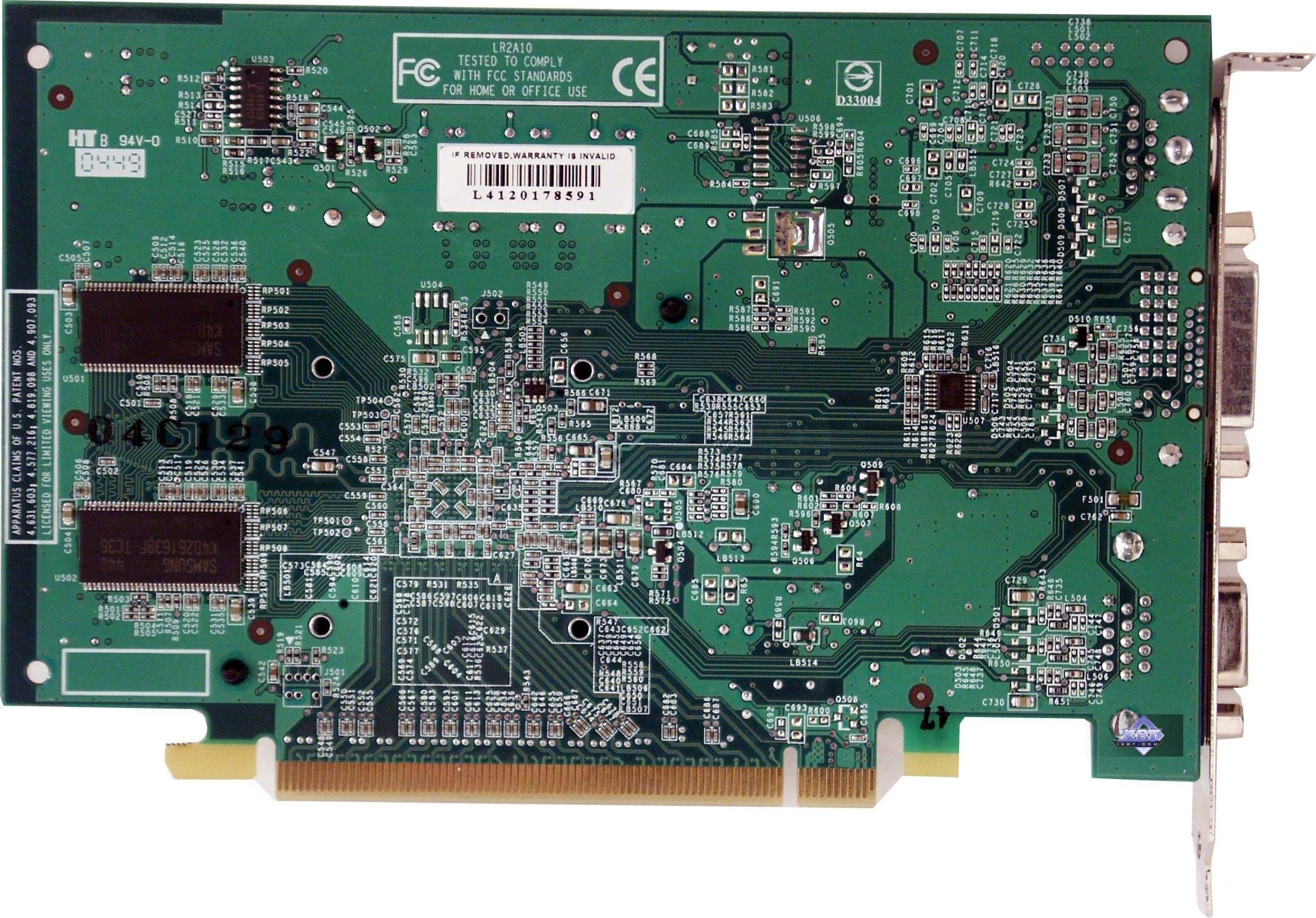

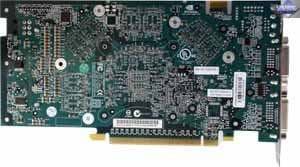

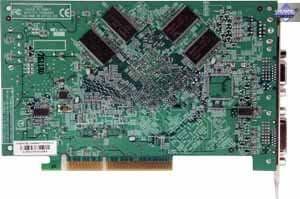

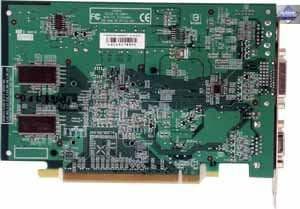

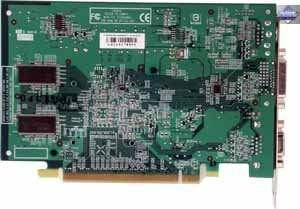

Сравнение с эталонным дизайном, вид сзади
Leadtek WinFast A6600 TD 128MB Reference card NVIDIA GeForce 6600 GT AGP
Leadtek WinFast PX6200TC TD 64MB (256MB) Reference card NVIDIA GeForce 6200 TC
Leadtek WinFast PX6800 Ultra TDH 256MB Reference card NVIDIA GeForce 6800 Ultra AGP


Что касается последней карты на базе 6800 Ultra, то, думаю, что комментарии излишни, перед нами reference-card, только с интерфейсом PCI-E. Впрочем, остальные две платы также основаны на эталонных дизайнах. Изменения коснулись лишь типа используемой памяти, вернее, упаковки. Изначально дизайн учитывал использование микросхем памяти в упаковке BGA, однако более низкие частоты работы на указанных картах обусловили использование более дешевой памяти в упаковке TSOP, поэтому это все было учтено при разводке PCB.

6600 AGP имеет гнездо для подключения внешнего питания, хотя, мне лично это странно, ибо чип работает всего на 300 МГц, да и память небыстрая, зачем нужно было питать изделие дополнительно — не совсем ясно, хотя есть только одна мысль: мост HSI потребляет весьма много (да это и видно по его нагреву во время работы).

К сожалению, устанавливать VIVO на карты последнего поколения — не входит в планы производителей, поэтому и в данном случае все три платы без VideoIn.

Также стоит сказать, что 6800 Ultra имеет два DVI-гнезда, обычные мониторы с d-Sub можно подключить через соответствующие переходники, входящие в комплект.

Рассмотрим системы охлаждения.

Leadtek WinFast PX6200TC TD 64MB (256MB)

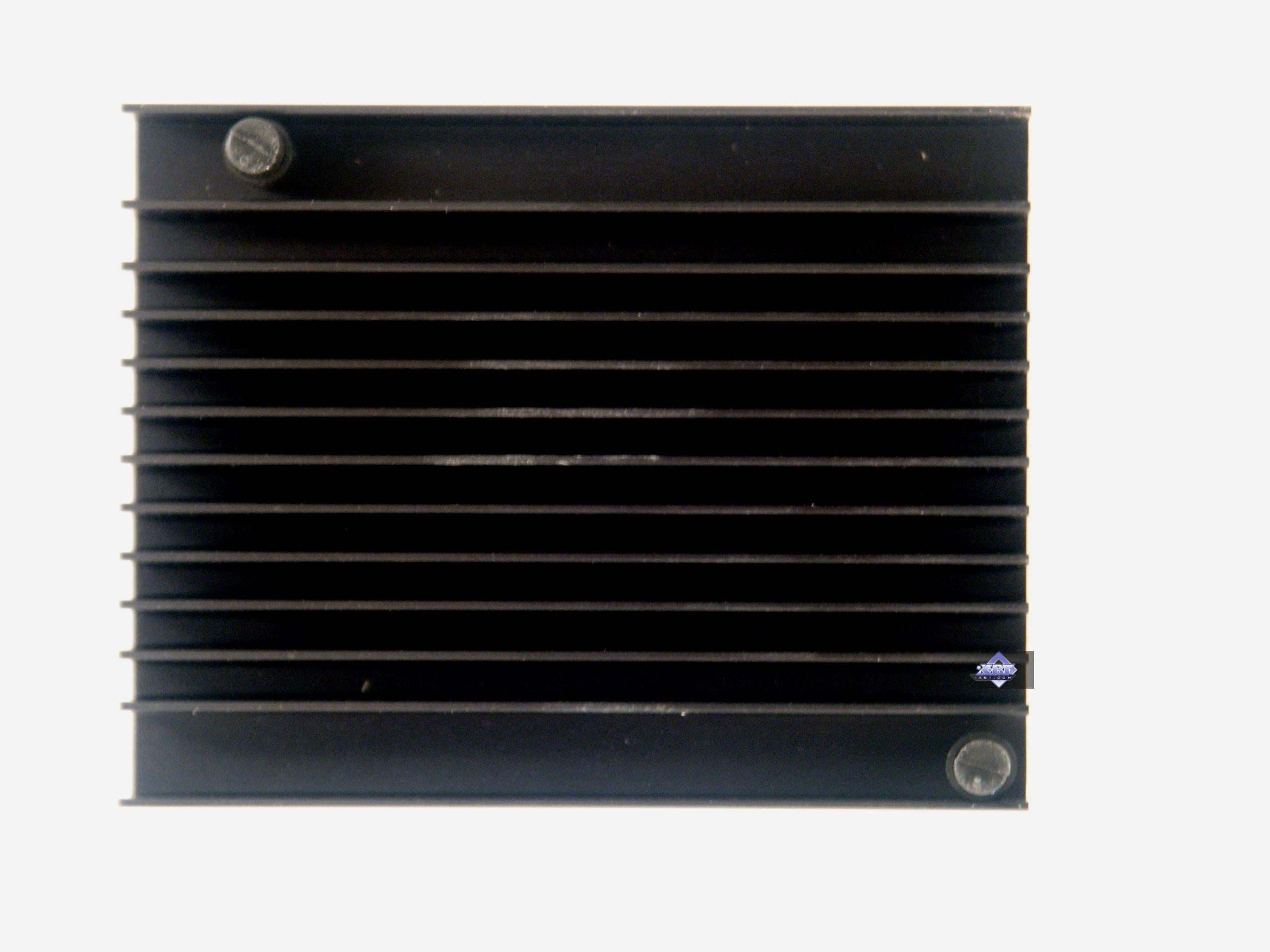

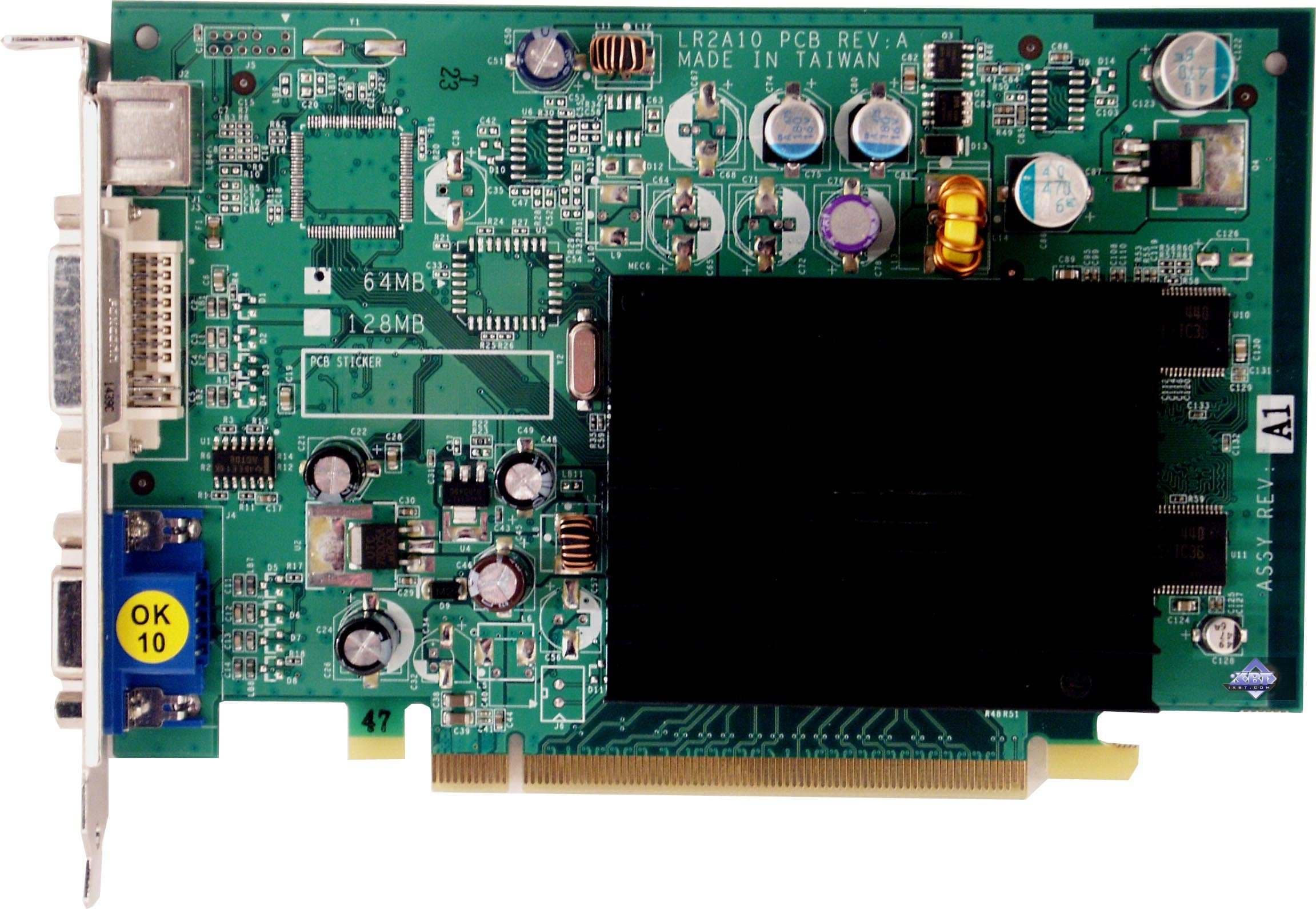

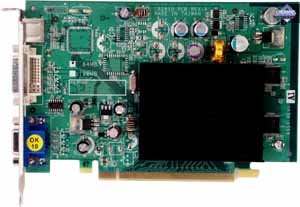

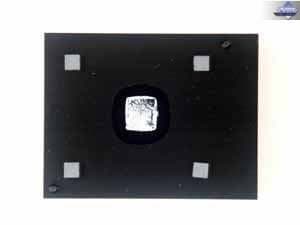

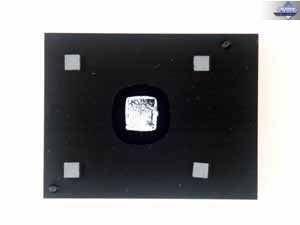

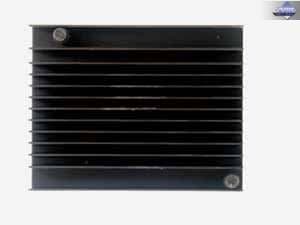

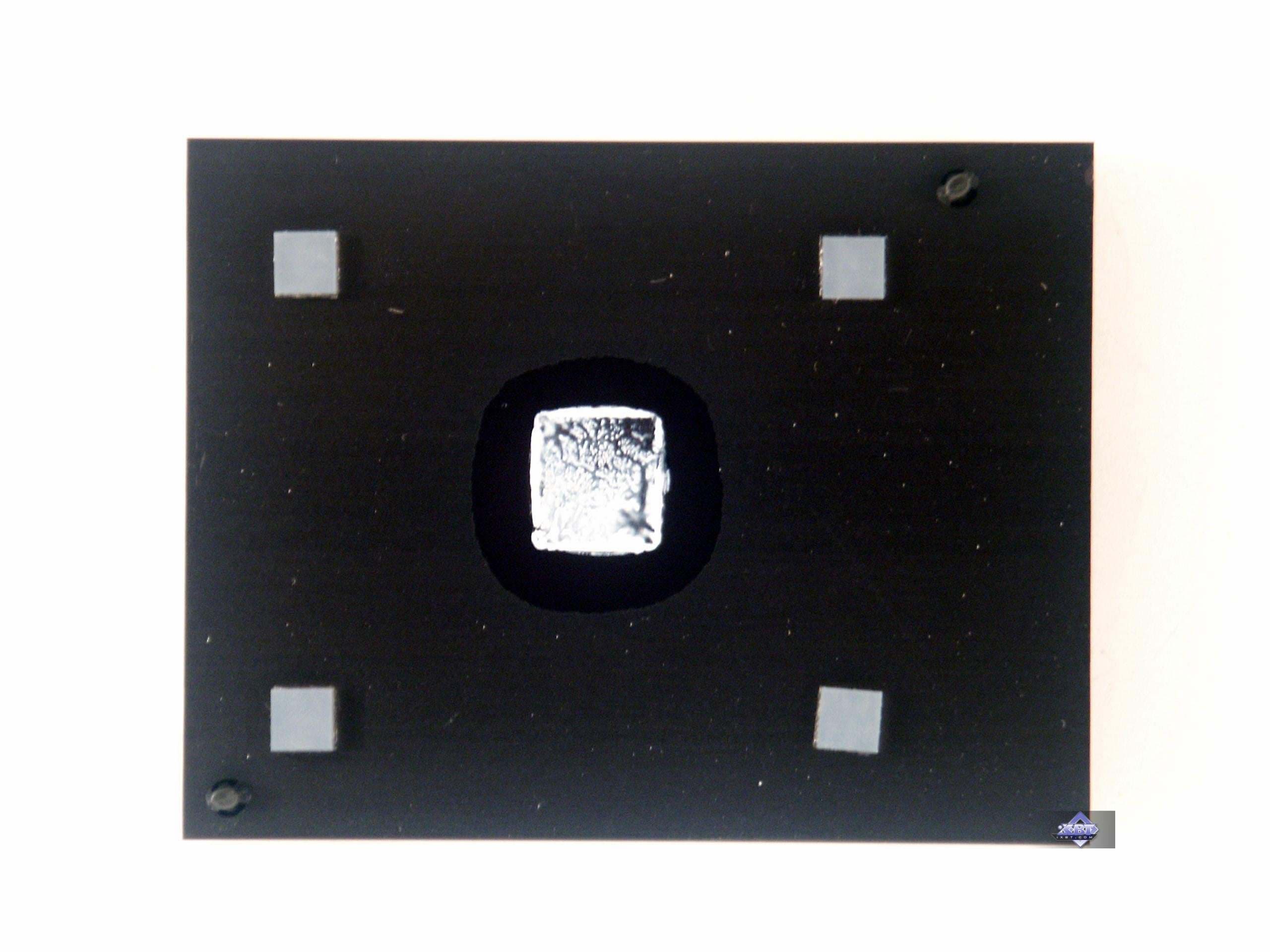

Простой прямоугольный пластинчатый радиатор из алюминиевого сплава. Вентилятора нет, да он и не нужен для такого процессора.

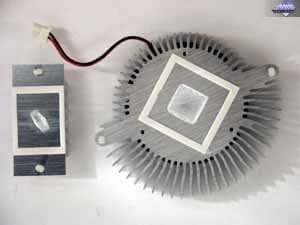

Leadtek WinFast A6600 TD 128MB

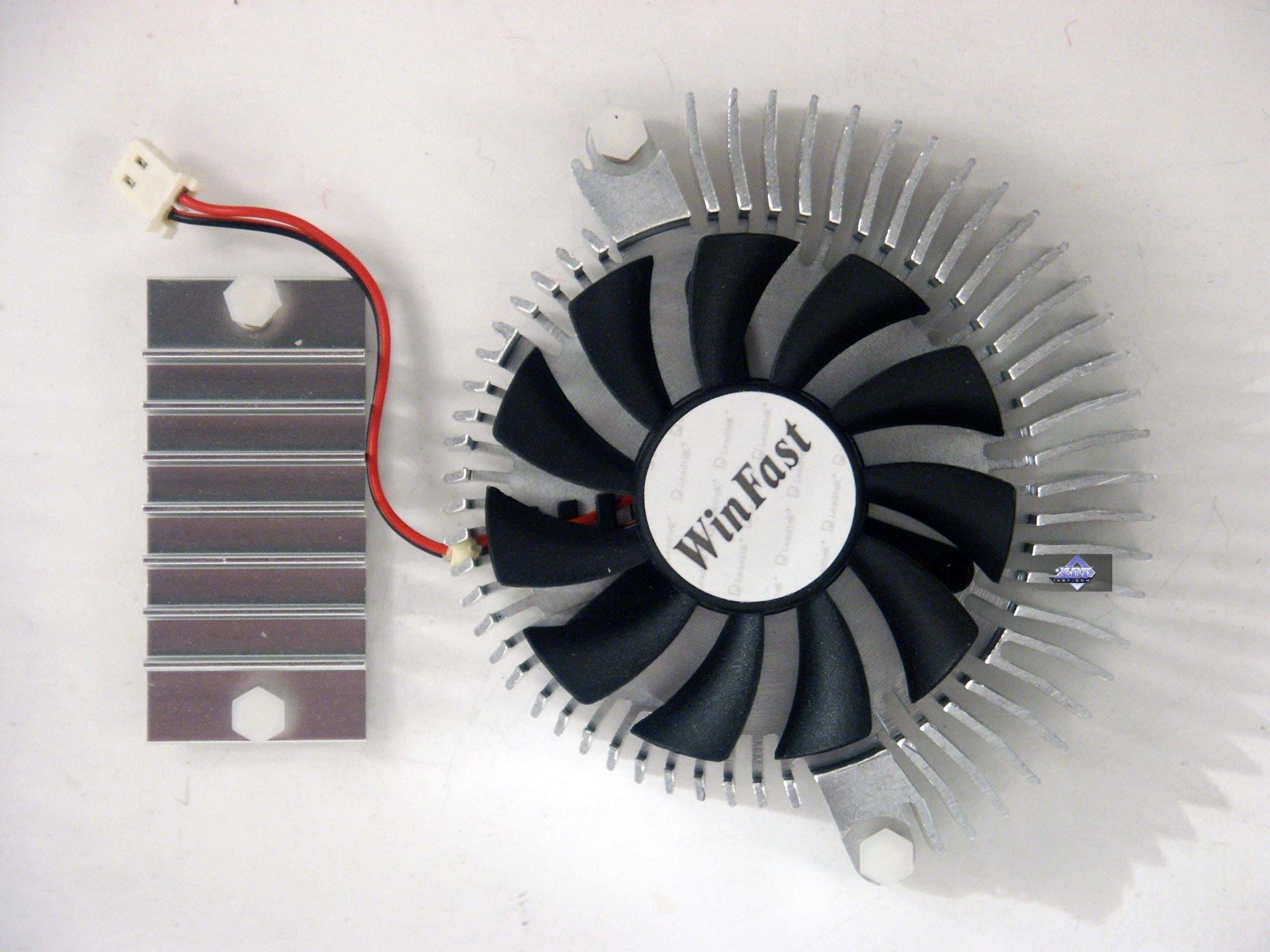

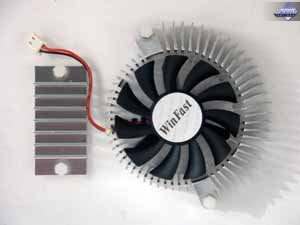

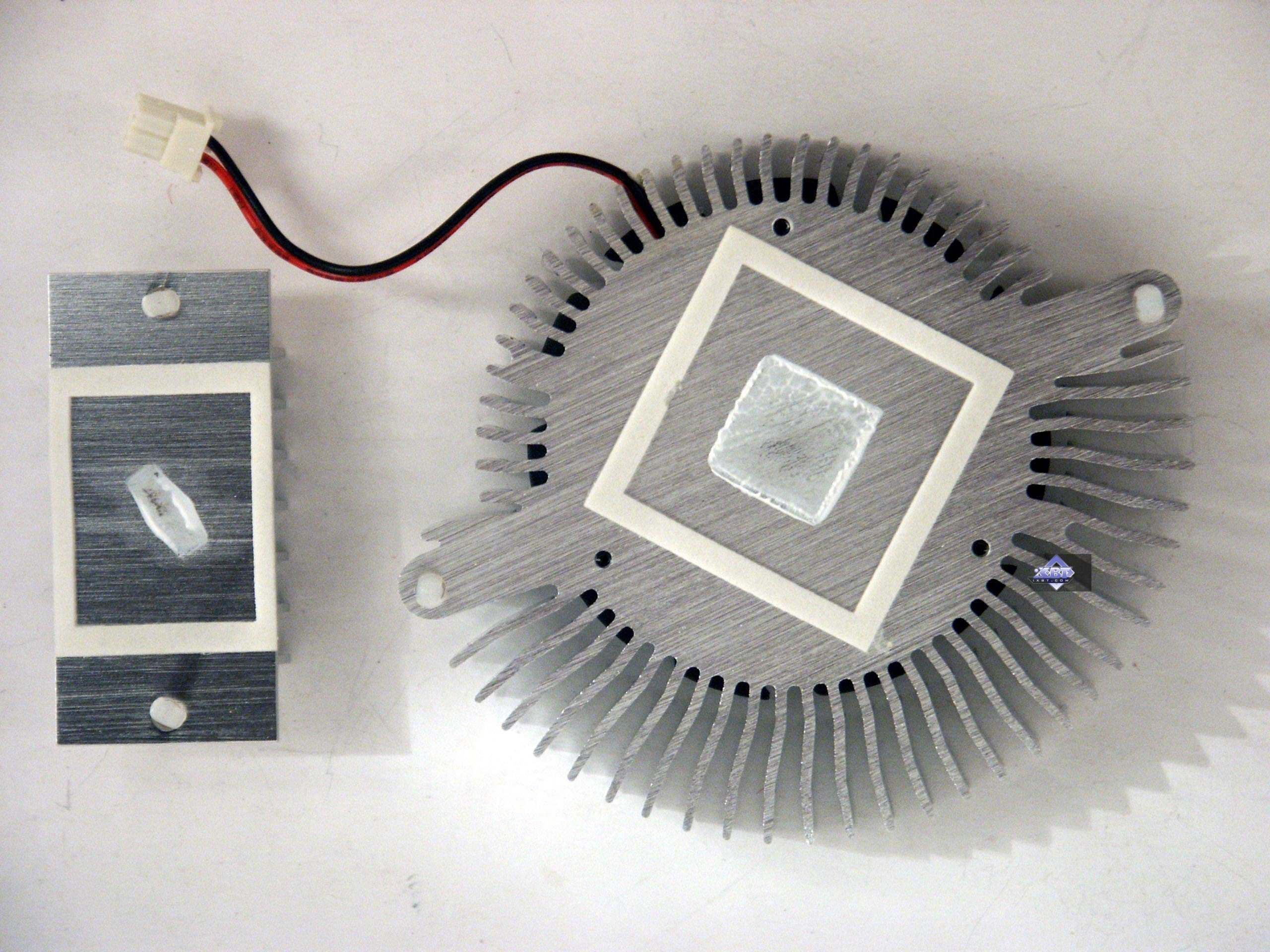

Система охлаждения состоит из двух частей: большого кулера для GPU и небольшого радиатора для охлаждения HSI.

Кулер для графического процессора представляет собой радиатор округлой формы с пластинами по периметру, способствующими прохождению воздуха от вентилятора, установленного в центре. Шума от последнего нет, поскольку он работает на малых оборотах.

Радиатор для HSI явно маловат, поскольку нагрев весьма велик.

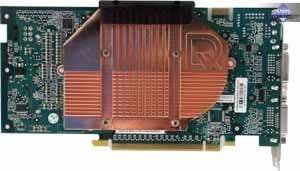

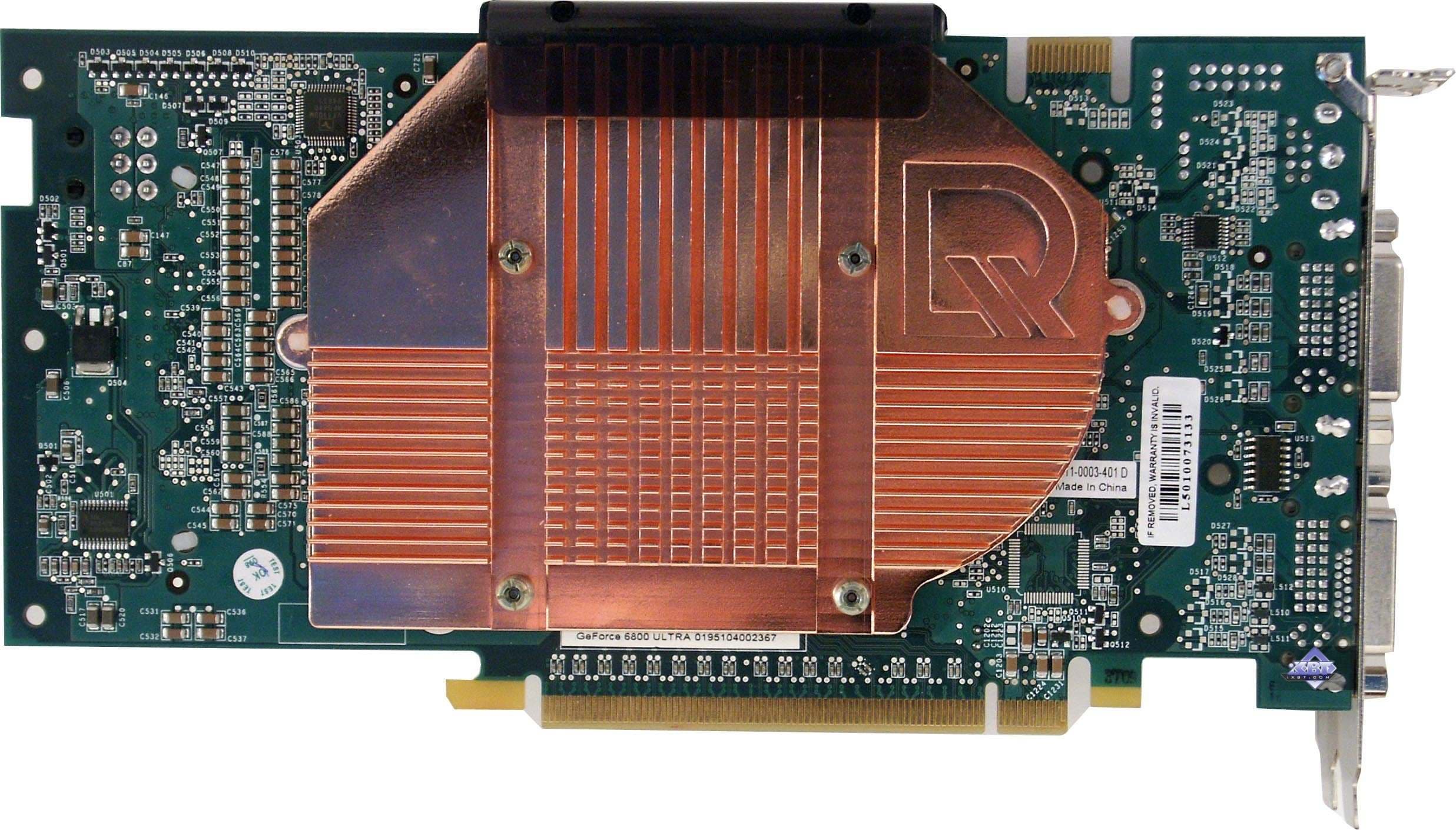

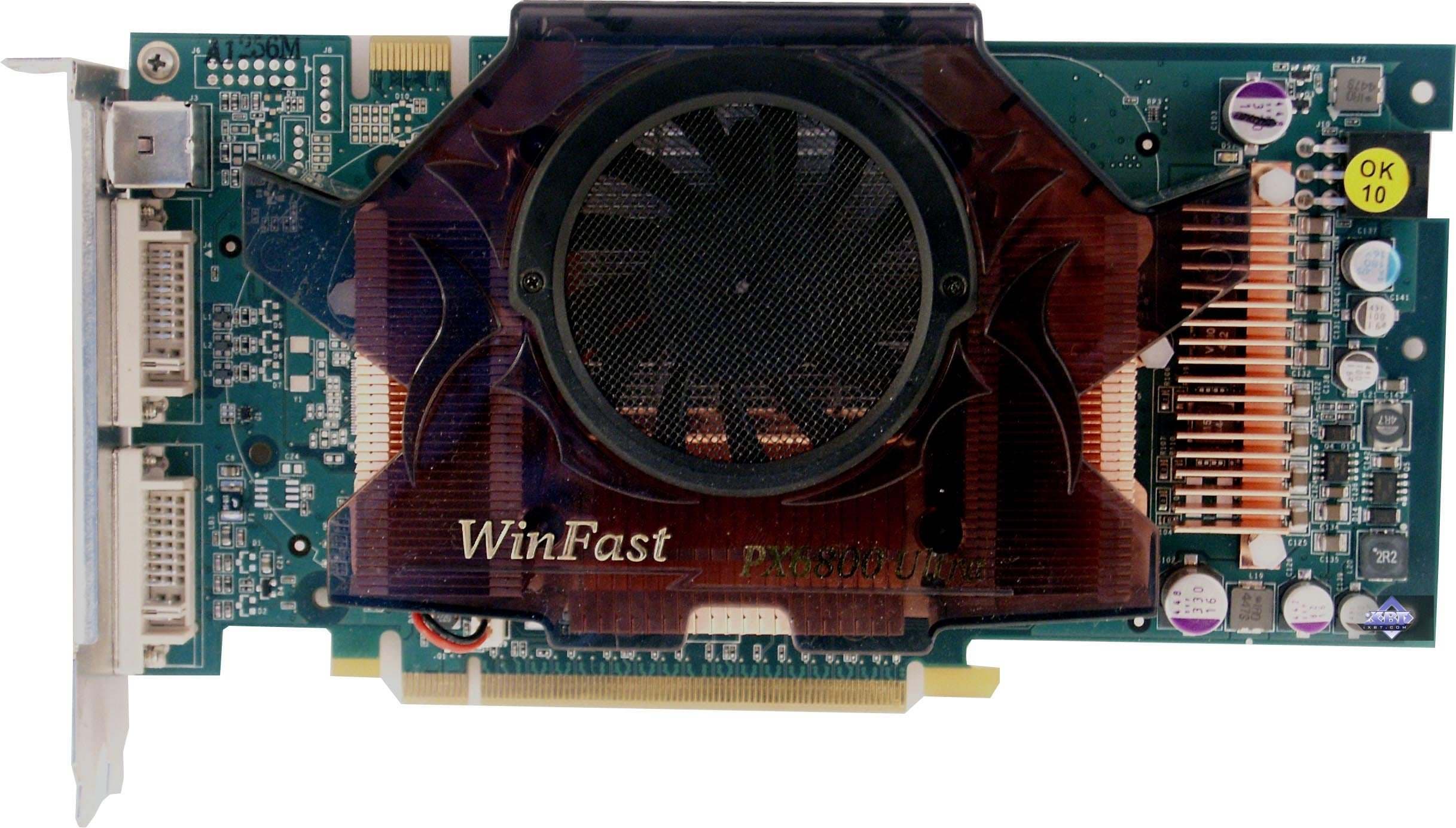

Leadtek WinFast PX6800 Ultra TDH 256MB

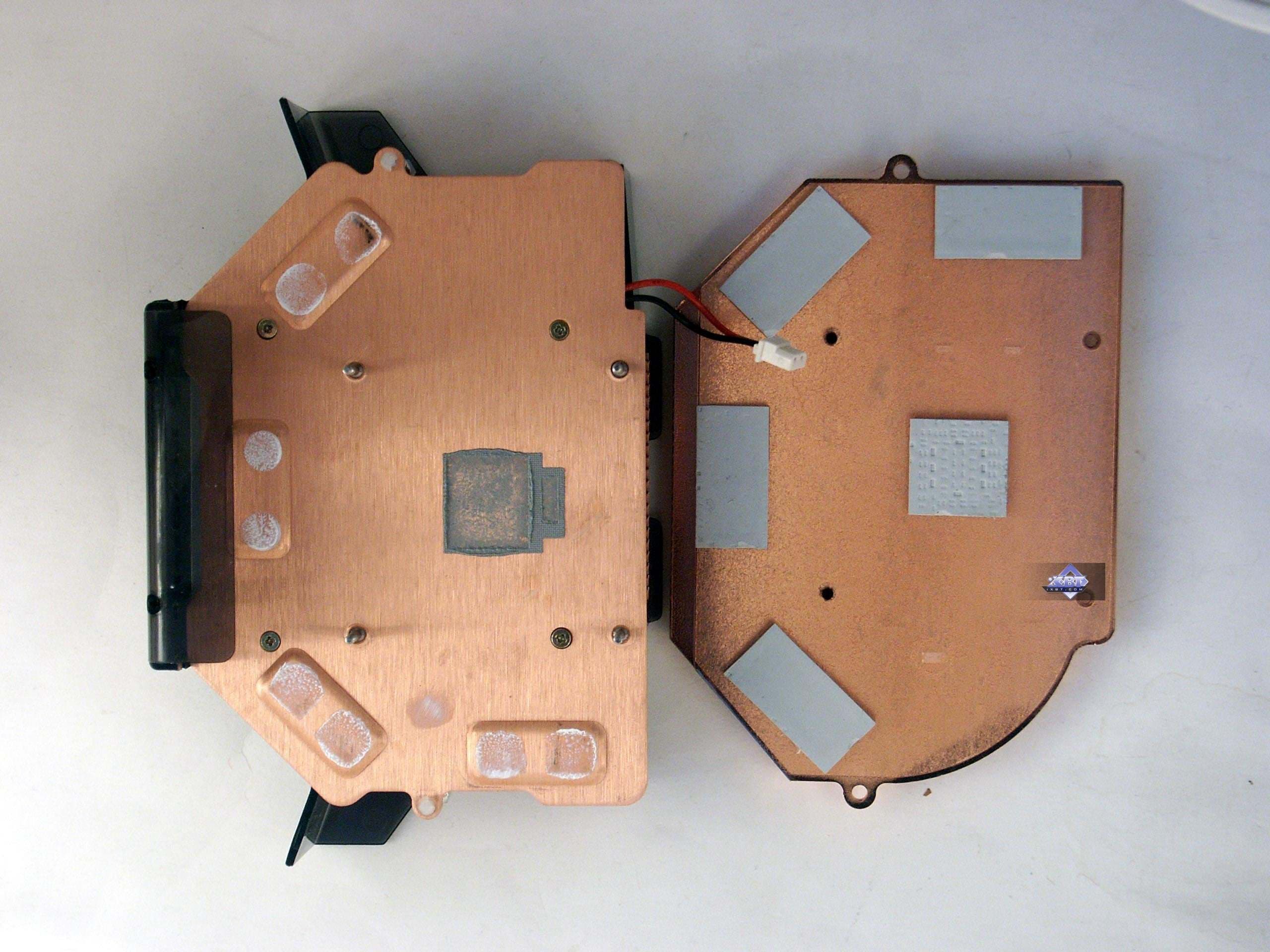

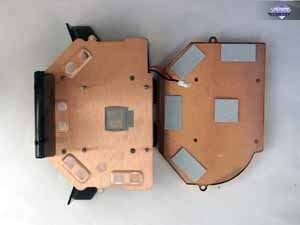

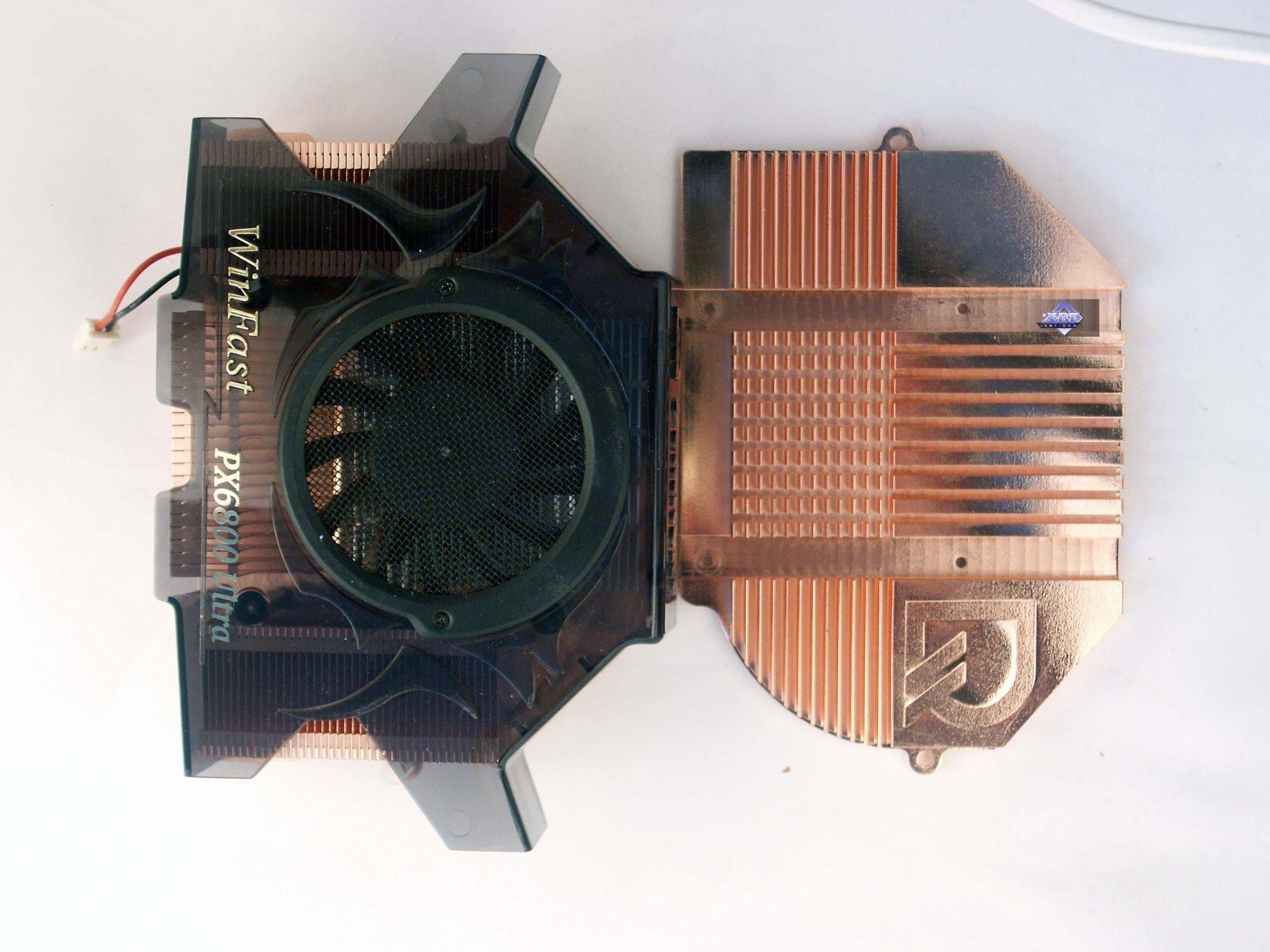

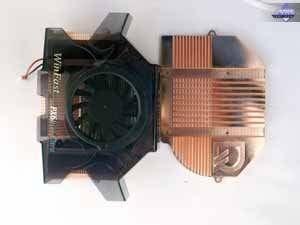

Система охлаждения также состоит из двух частей, но иных: большого радиатора и малого. Большой вместе с вентилятором в центре установлен на лицевой стороне карты. Это массивное устройство из медного сплава (поэтому его вес около 600г), по толщине занимает два слота, сверху и с лицевой стороны закрыт защитным полупрозрачным пластиком с решеткой в том месте, где вентилятор. Малый радиатор не имеет вентилятора и установлен на обороте карты, призван помогать в охлаждении самой PCB, особенно в местах, где на лицевой стороне установлены микросхемы памяти. Изготовлен также из медного сплава, поэтому суммарно видеокарта весит около 1 кг.

Частота вращения вентилятора — от 3500 до 6000 оборотов в минуту, стартовый шум весьма сильный. Однако он утихает, и обороты снижаются только после 3-4-х минут работы системного блока и снова вырастают при нагреве (работе в 3D).

Посмотреть видеоролик и оценить шум можно по этой ссылке (4.3MB, AVI DivX 5.1). А также сравнить с фоновым шумом без видеокарты (740KB, AVI DivX 5.1).

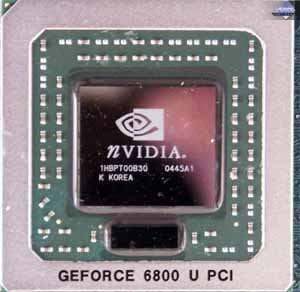

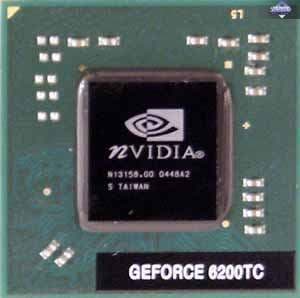

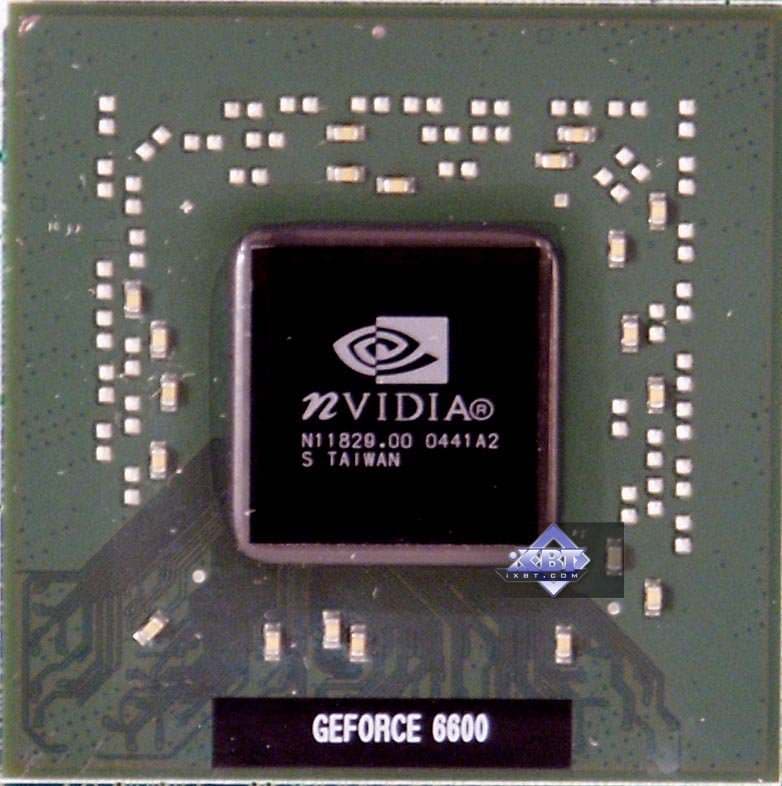

Теперь рассмотрим GPU.

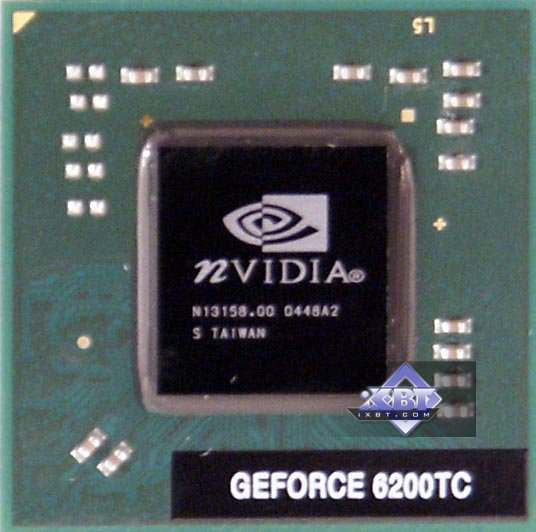

Leadtek WinFast PX6200TC TD 64MB (256MB)

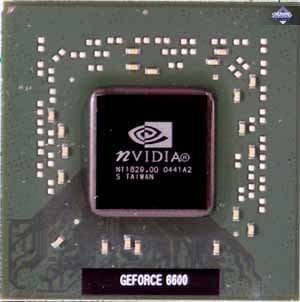

Leadtek WinFast A6600 TD 128MB

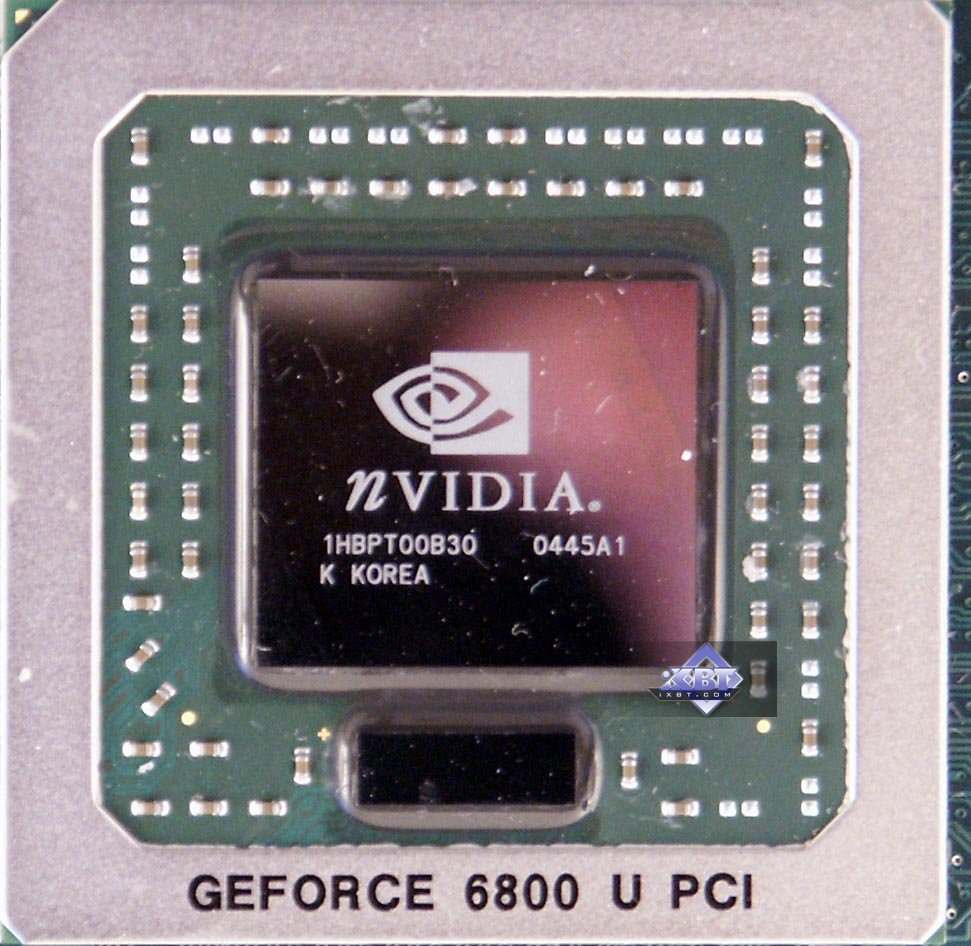

Leadtek WinFast PX6800 Ultra TDH 256MB

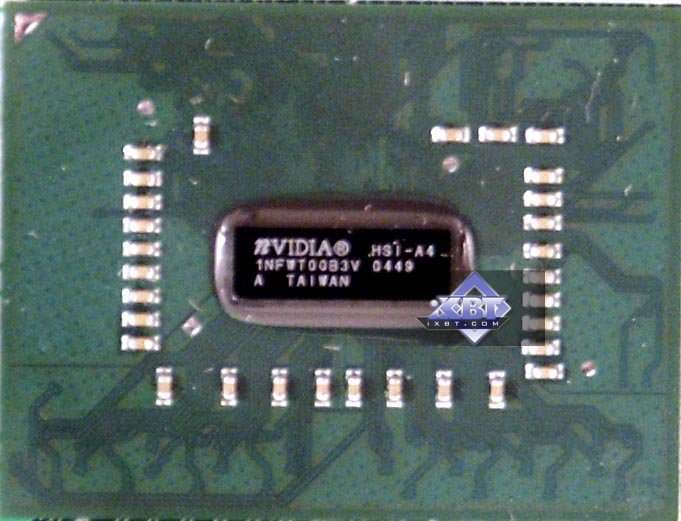

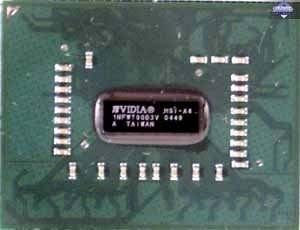

Очевидно, что 6600 надо рассматривать вместе с мостом HSI, ибо этот тандем позволяет владельцам AGP-карты получать все преимущества новой архитектуры GeForce 6600. А вот у NV45 (GeForce 6800 Ultra) тот же мост вставлен в корпус самого процессора (это видно на снимке, под микросхемой самого чипа имеется небольшая микросхема HSI). Вероятно это вызывает огромные сложности при упаковке, и потому мы наблюдаем сильнейший дефицит NV45-чипов (и карт на них, соответственно).

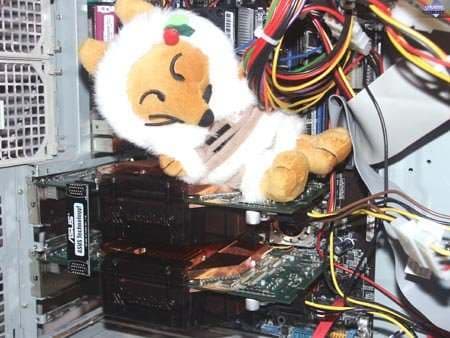

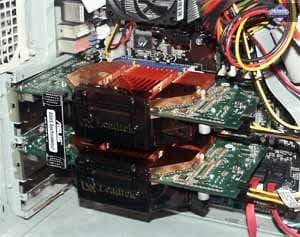

Теперь важно сказать насчет SLI.

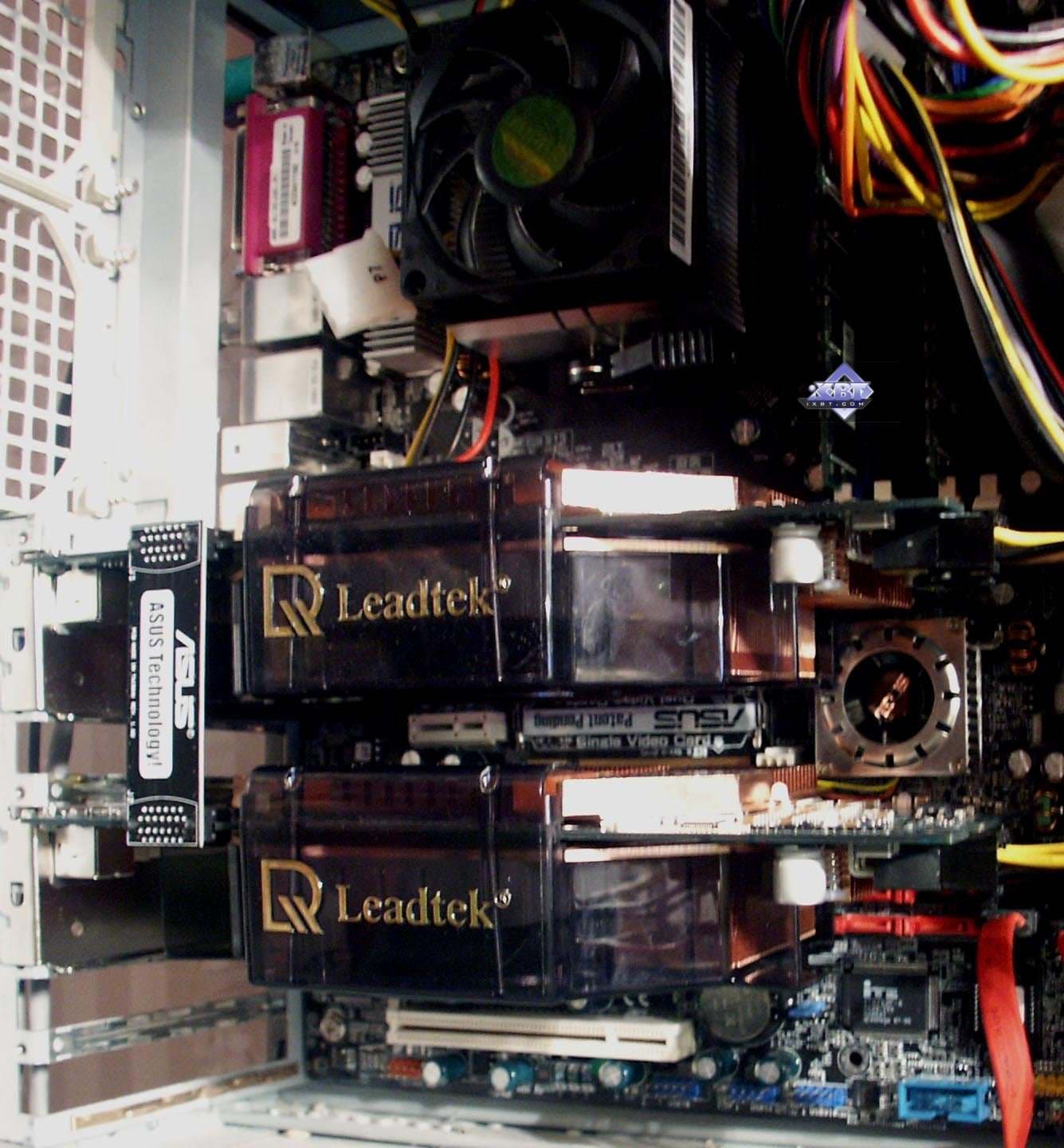

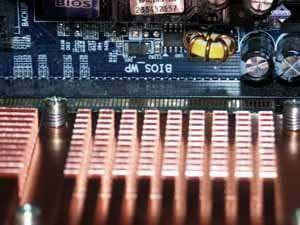

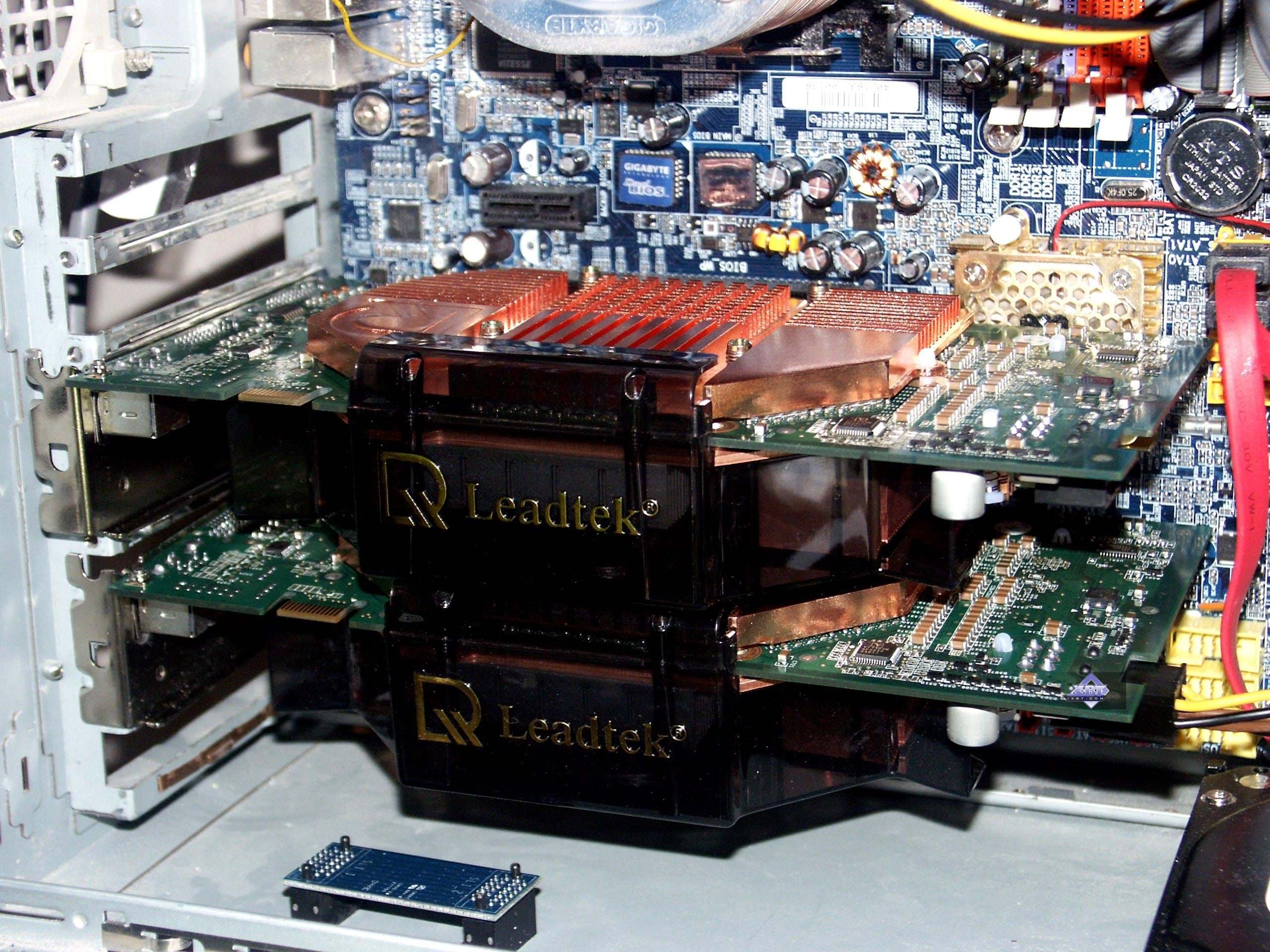

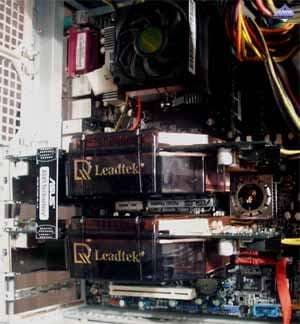

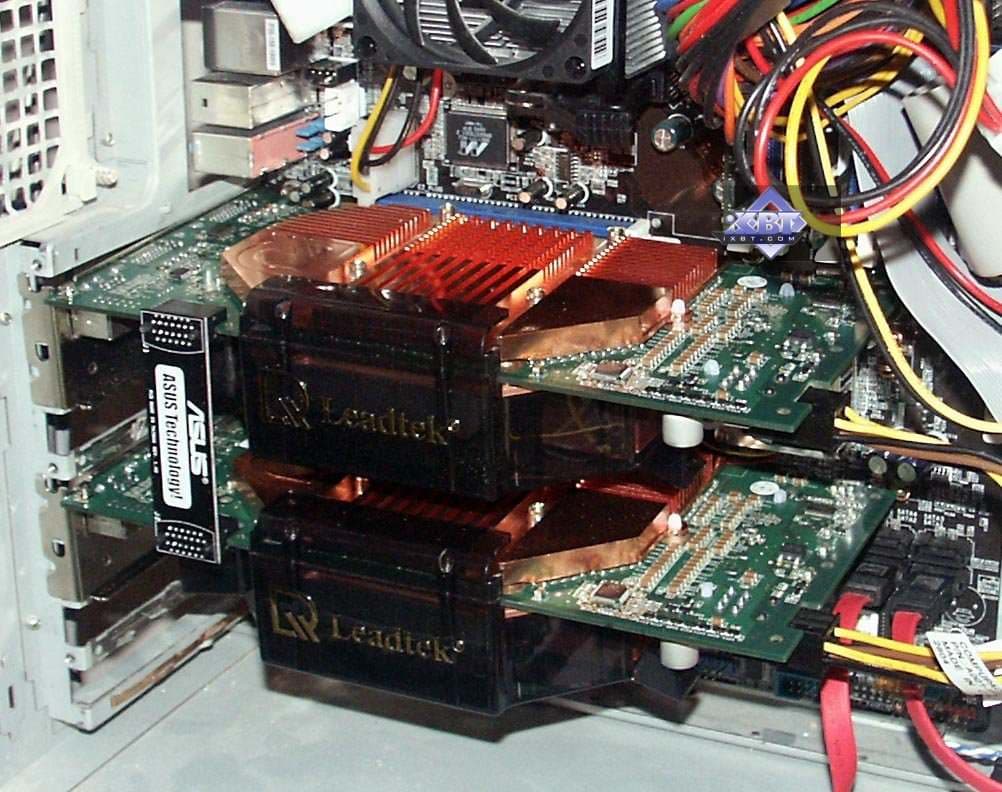

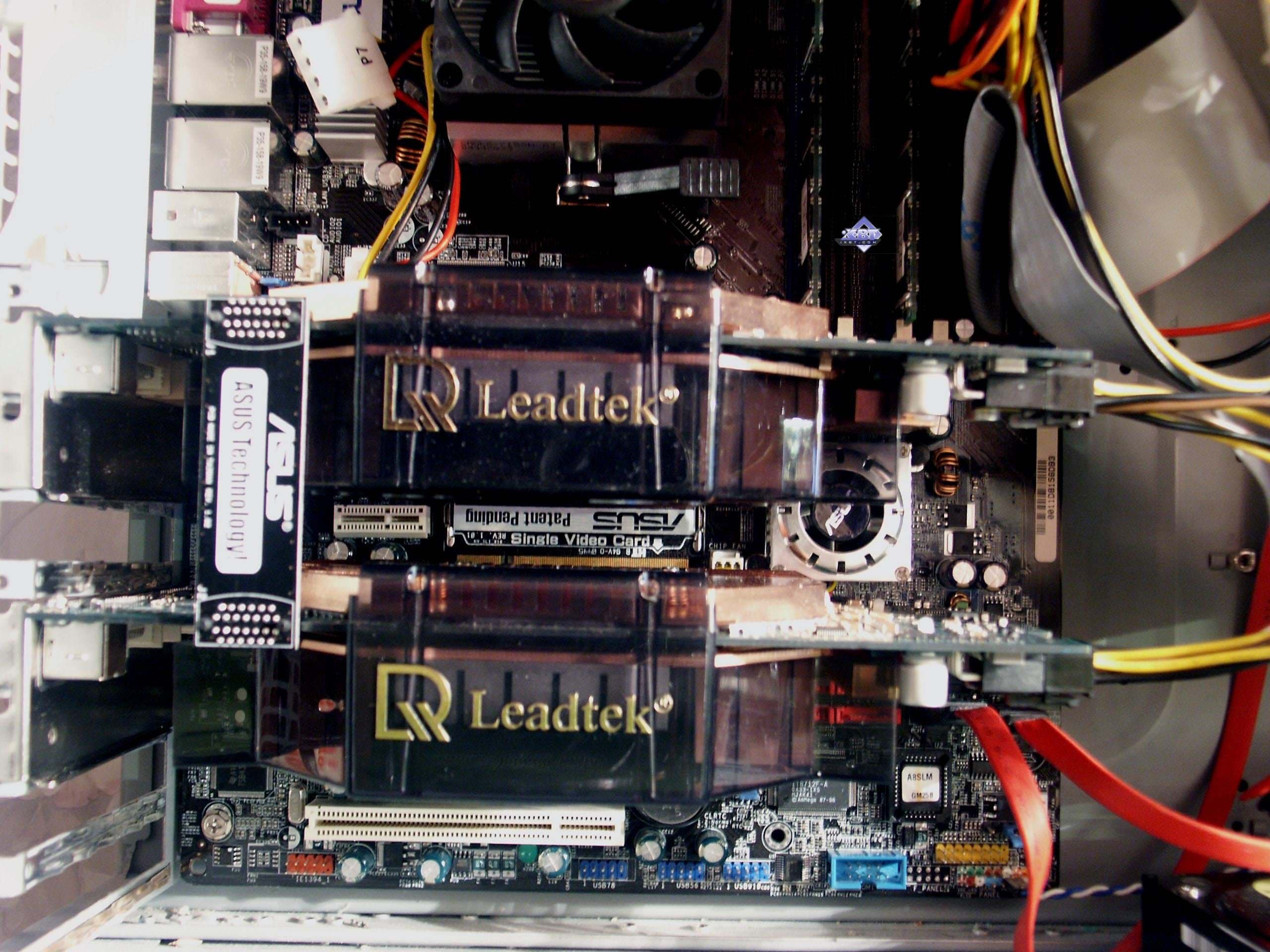

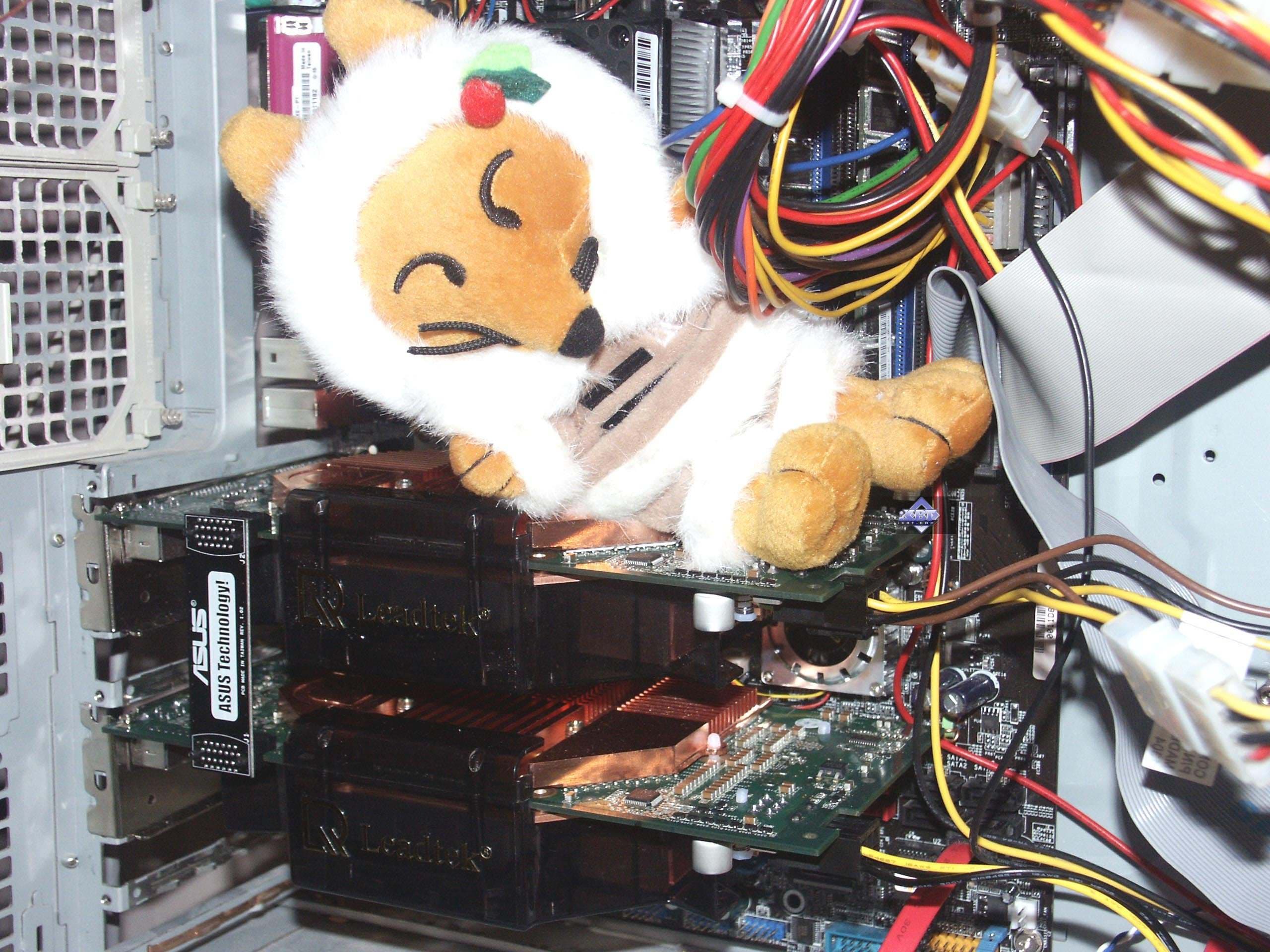

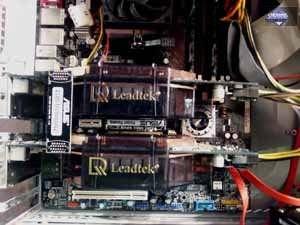

Видеокарты от Leadtek на базе 6800 Ultra имеют очень внушительную систему охлаждения, и поэтому при установке они не смогут встать в обычные системные платы с двумя соответствующими слотами:

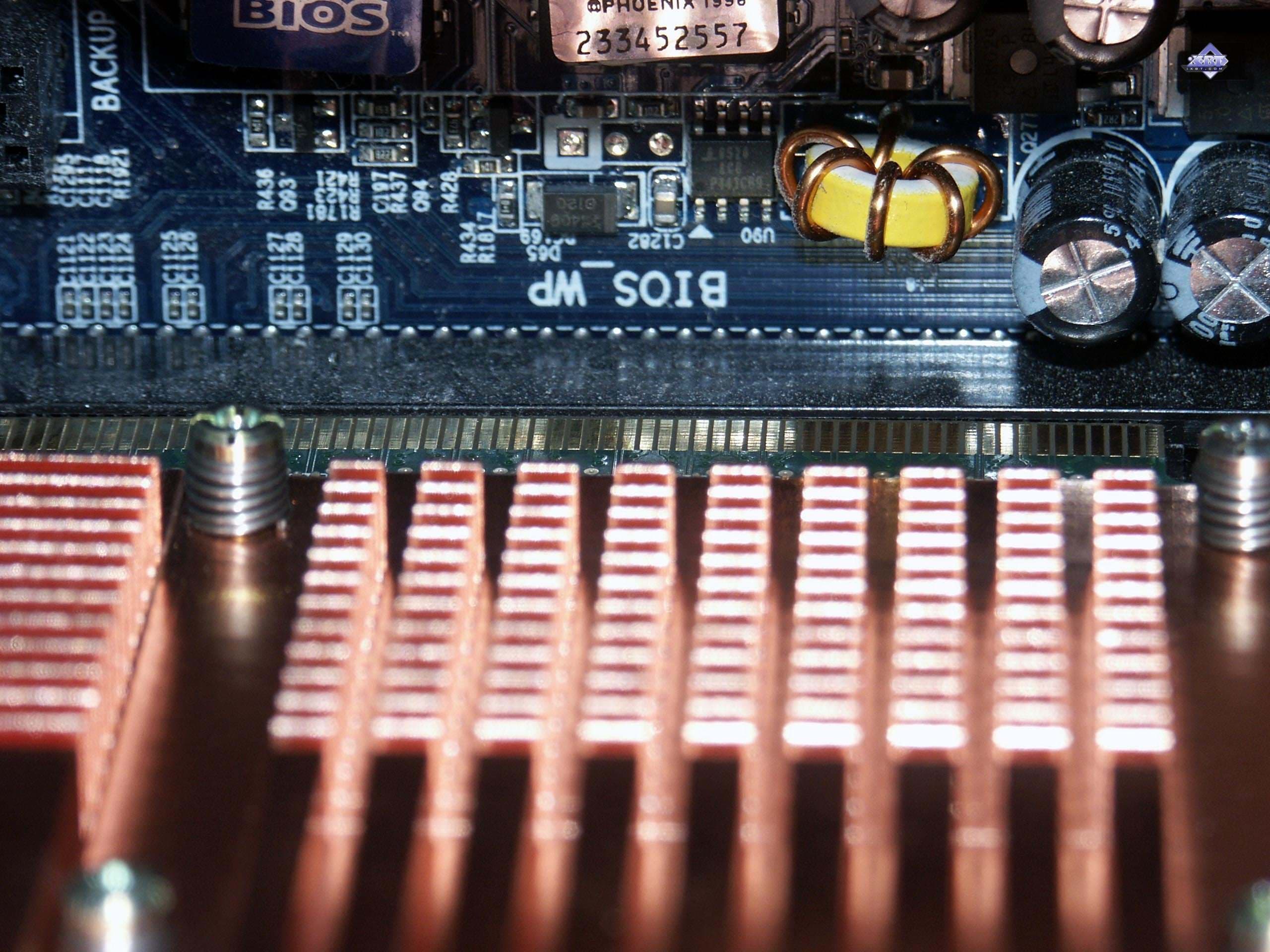

То есть радиатор с задней стороны нижней карты упирается в радиатор верхней карты, и примерно миллиметров 5 не хватает для того, чтобы карты смогли установиться вместе в системную плату, где между PCI-E x16 всего 1 слот. На сегодня существует только одна материнка, где такие слоты разнесены между собой дальше: это ASUS A8N-SLI:



Комплектация.

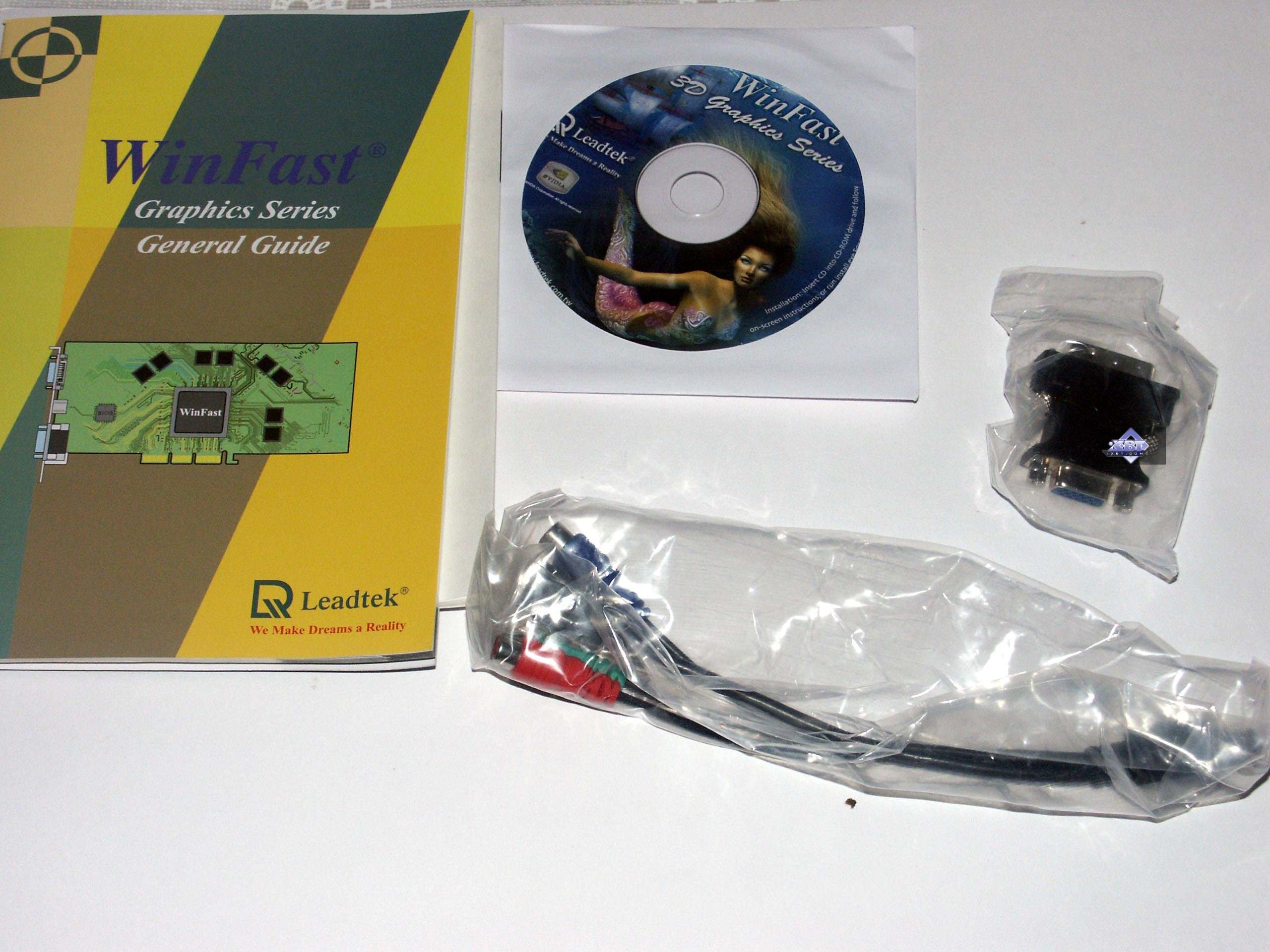

Leadtek WinFast PX6200TC TD 64MB (256MB)

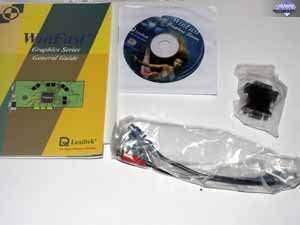

Руководство пользователя, CD с драйверами, переходник DVI-to-d-Sub, HDTV.

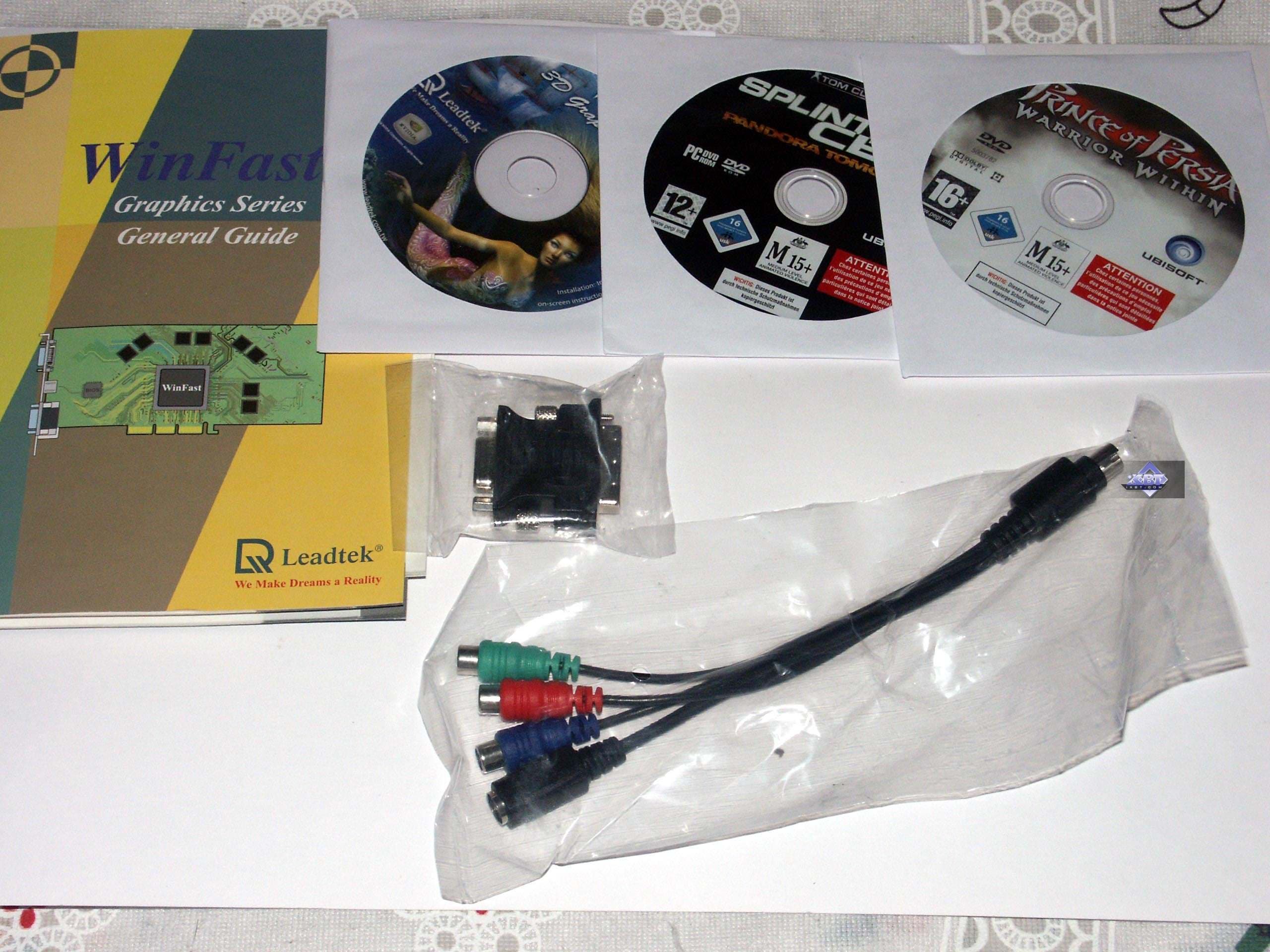

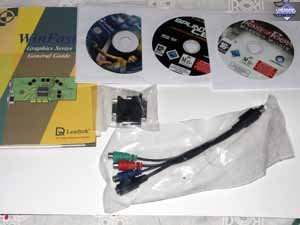

Leadtek WinFast A6600 TD 128MB
Руководство пользователя, CD с драйверами, набор ПО (игры: PoP, SCPT), переходник DVI-to-d-Sub, HDTV.

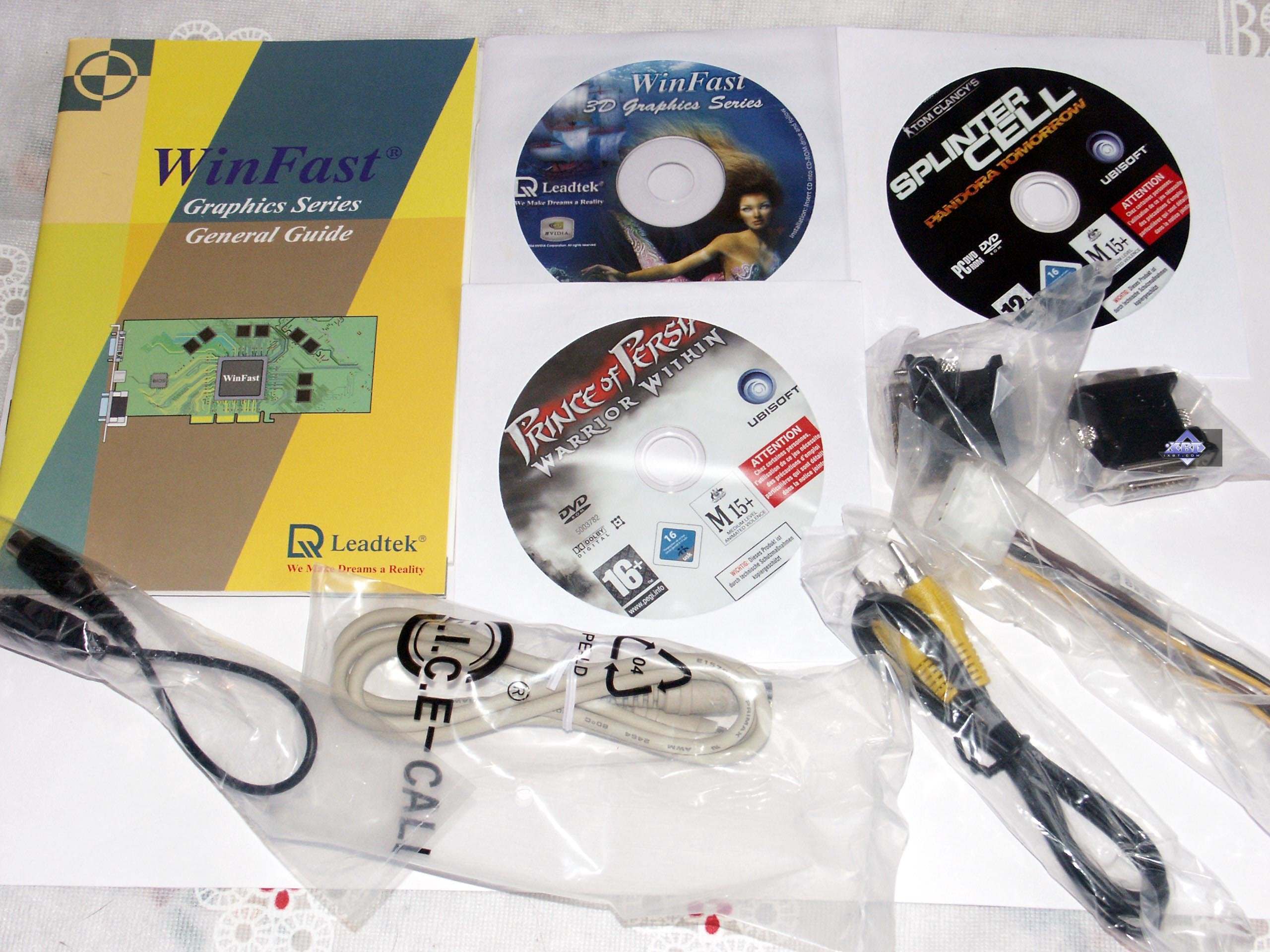

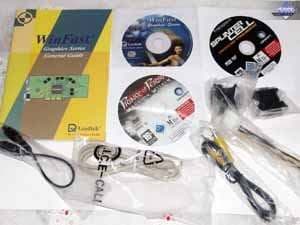

Leadtek WinFast PX6800 Ultra TDH 256MB

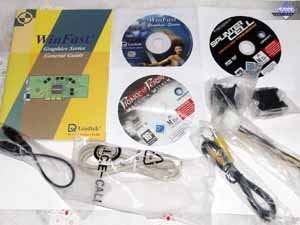

Аналогичный комплект, плюс еще один переходник DVi-to-d-Sub, кабель для подключения карты к БП, переходник S-Video-to-RCA.


Упаковки.

Leadtek WinFast PX6200TC TD 64MB (256MB)

Бокс из толстого картона, имеющего уже традиционный рисунок (персонаж из сказок). Весь комплект разложен по отсекам, поэтому ничего не болтается в коробке, и при перевозке исключена возможность повреждений (кроме внешних физических повреждений самой тары :).

Leadtek WinFast A6600 TD 128MB

Все аналогично, лишь размер коробки больше, да надписи другие. И персонаж на лицевой стороне выражает несколько иные эмоции. :)

Leadtek WinFast PX6800 Ultra TDH 256MB

Коробка идентична предыдущей, лишь сменены названия и соответствующие тексты.



Установка и драйверы

Конфигурации тестовых стендов:

  • Компьютер на базе Athlon 64 (939Socket)
    • процессор AMD Athlon 3800+ (2400MHz) (L2=512K);
    • системная плата ASUS A8N SLI Deluxe на чипсете NVIDIA nForce4 SLI;
    • оперативная память 1 GB DDR SDRAM 400MHz;
    • жесткий диск WD Caviar SE WD1600JD 160GB SATA.
  • Компьютер на базе Athlon 64 3400+:
    • процессор AMD Athlon 64 3400+ (L2=1024K);
    • системная плата ASUS K8V SE Deluxe на чипсете VIA K8T800;
    • оперативная память 1 GB DDR SDRAM PC3200;
    • жесткий диск Seagate Barracuda 7200.7 80GB SATA.
  • операционная система Windows XP SP2; DirectX 9.0c;
  • мониторы ViewSonic P810 (21") и Mitsubishi Diamond Pro 2070sb (21").
  • драйверы ATI версии 6.512 (CATALYST 5.2); NVIDIA версии 71.81.

VSync отключен.

К моменту появления материала вышла версия драйверов 75.90 (бета), однако она показала себя не с лучшей стороны в отношении игры Chronicles of Riddick (вываливалось с ошибкой), поэтому было решено оставить прежние результаты тестов, проведенные на 71.81.

Поскольку в наших 3DGiТогах давно уже есть результаты по GeForce 6800 Ultra PCI-E, то в данном материале я решил сосредоточиться на анализе работы GeForce 6800 Ultra SLI.

Результаты тестов: сравнение производительности

В качестве инструментария мы использовали:

  • Tomb Raider: Angel of Darkness v.49 (Core Design/Eldos Software) — DirectX 9.0, Paris5_4 demo. Тестирование проводилось при максимально установленном качестве, выключены были лишь Depth of Fields PS20.

  • Half-Life2 (Valve/Sierra) — DirectX 9.0, demo (ixbt01, ixbt02, ixbt03 Тестирование проводилось при максимальном качестве, опция -dxlevel 90, в файле dxsupport.cfg убраны предустановки для видов карт.

  • FarCry 1.3 (Crytek/UbiSoft), DirectX 9.0, мультитекстурирование, 3 demo из уровней Research, Pier, Regulator (запуск игры с опцией -DEVMODE), настройки тестирования все Very High.

  • DOOM III (id Software/Activision) — OpenGL, мультитекстурирование, настройки тестирования — High Quality (ANIS8x). Имеется пример автоматизации запуска с увеличением скорости и уменьшением числа рывков (прекешинг). (НЕ ПУГАТЬСЯ черного экрана после первого меню, так и должно быть! Он будет секунд 5-10, а потом должна пойти демка)

  • 3DMark05 (FutureMark) — DirectX 9.0, мультитекстурирование, настройки тестирования — trilinear,

  • The Chronicles Of Riddick: Escape From Butcher Bay (Starbreeze/Vivendi) — OpenGL, мультитекстурирование, настройки тестирования — максимальное качество текстур, Shader 2.0.

    Выражаю благодарность Ринату Досаеву (AKA 4uckall) и Алексею Островскому (AKA Дучче) за написание демо к данной игре, а также большое спасибо Алексею Берилло AKA Somebody Else за помощь

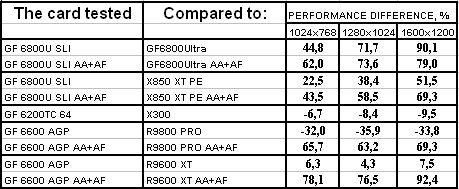

TR:AoD, Paris5_4 DEMO

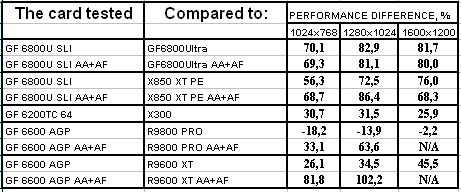

Результаты тестов: TRAOD

Режим SLI показал блестящие результаты, что и следовало ожидать.

GeForce 6600 AGP продемонстрировал сильное отставание от 9800PRO (впрочем, он и дешевле), однако из-за того, что драйвера ATI резко снизили скорость у последнего в режимах с АА+АФ, продукт Leadtek завоевал первенство. Да и относительно 9600XT карта выступила прекрасно.

А вот 6200TC проиграл сопернику.

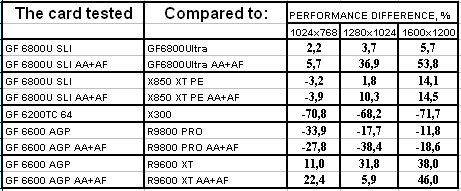

FarCry, Research



Результаты тестов: FarCry Research

Игра более процессорозависимая, чем предыдущая, поэтому результат режима SLI далек от двукратного превышения одиночного 6800 Ultra.

6600 AGP, как и положено, согласно цене, находится посредине между 9800PRO и 9600XT. Учитывая, что все же ближе по цене к последнему, то продукту Leadtek можно дать пальму первенства.

А вот с 6200TC все плохо, абсолютный проигрыш.



FarCry, Regulator

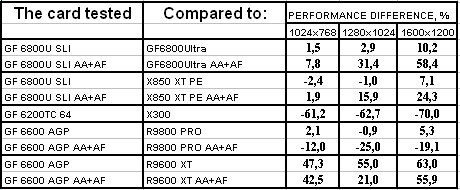

Результаты тестов: FarCry Regulator

Картина схожа с предыдущей, но 6600 AGP смотрится чуть лучше, а вот SLI — хуже, все же X850 XT PE показывает не намного более худшие результаты.

У 6200TC полный провал и все такое. Как говорится, совсем плохо.



FarCry, Pier

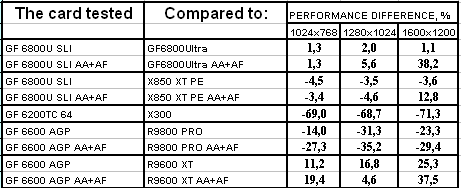

Результаты тестов: FarCry Pier

Ситуация для SLI безрадостная, приросты минимальные, а против X850 XT PE вообще почти нет преимуществ.

6600 AGP — единственный, кто смог удержаться на плаву и показать достойные показатели относительно конкурентов с учетом цен.

А вот над 6200TC по-прежнему дожди…

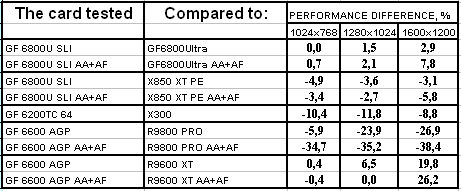

Half-Life2: ixbt01 demo

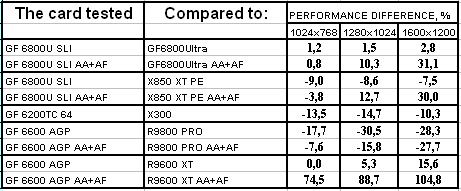

Результаты тестов: Half-Life2, ixbt01

Ситуация очень схожа с предыдущей. Хотя проигрыш у 6200TC не такой кошмарный.



Half-Life2: ixbt02 demo



Результаты тестов: Half-Life2, ixbt02

SLI почти ничего не дает (даже в 1600х1200 с АА+АФ все уперлось в системные ресурсы), 6600 AGP явно проиграл битву, а 6200TC из своей ямы и не выбирался.



Half-Life2: ixbt03 demo

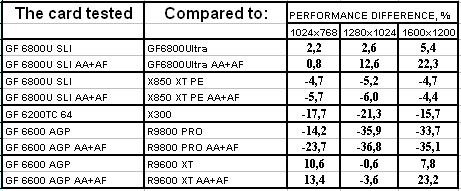

Результаты тестов: Half-Life2, ixbt03

Картина без комментариев, для продуктов на базе NVIDIA тут радостей нет. Как и для их поклонников.



DOOM III

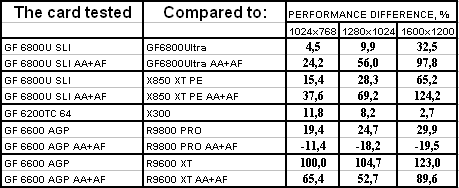

Результаты тестов: DOOM III

Как в Европе погода переменчивая, так и тут один переход к другому тесту дал прямо противоположную картину. Где все три изделия показали себя на высоте, и даже… ДАЖЕ… Д-А-Ж-Е 6200TC обогнал соперника!

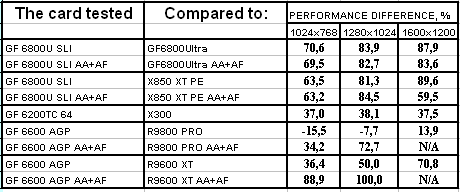

3DMark05: Game1

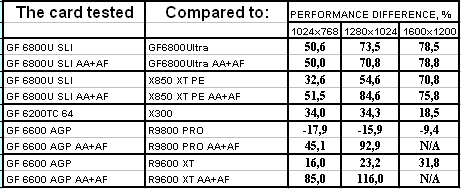

Результаты тестов: 3DMark05 Game1



3DMark05: Game2



Результаты тестов: 3DMark05 Game2

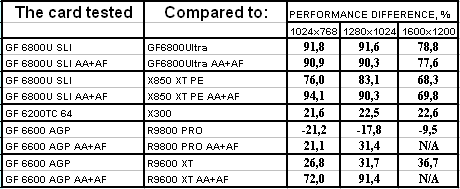

3DMark05: Game3



Результаты тестов: 3DMark05 Game3



3DMark05: MARKS



Результаты тестов: 3DMark05 MARKS

Очевидно, что под этот тест драйвера были настолько отлажены, что даже 6200TC (снова « даже» ) обогнал конкурента. Режим SLI показал свою мощь, а 6600 AGP получил пальму первенства в своем секторе.



Chronicles of Riddick, demo 44

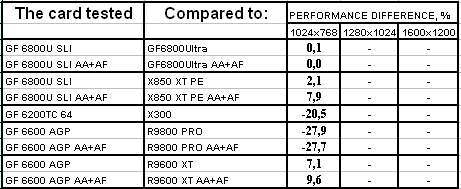

Результаты тестов: Chronicles of Riddick, demo 44

SLI в этой игре на этой версии драйверов пока не работает.

6200TC снова проиграл.

Да и 6600 AGP смотрится не очень: слишком сильный проигрыш 9800 PRO, и небольшой перевес над 9600XT.

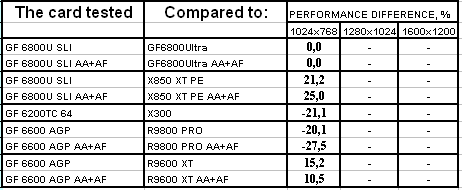

Chronicles of Riddick, demo ducche



Результаты тестов: Chronicles of Riddick, demo ducche

Как можно догадаться, перевес над X850 XT PE у SLI благодаря тому, что одиночная карта GeForce 6800 Ultra смогла так опередить соперника.

6200TC все еще пребывает в дауне, а вот у 6600 AGP результаты неплохие.





Выводы

Итак:

  1. Leadtek WinFast PX6200TC TD 64MB (256MB) — продукт Low-End, и пока с весьма высокой ценой, потому и сравнивать его пришлось с RADEON X300, которому испытуемое изделие проиграло почти все тесты. Очевидно, что виноваты драйверы, по мере их отладки может и скорость вырасти, но все же, главное, чтобы цена была в соответствии. На сегодня (начало марта) реалии таковы, что оба конкурента в примерном равенстве по цене (70-78 долларов США). Поэтому могу рекомендовать подождать совершенствования драйверов, или уже сделать выбор. Что касается данного экземпляра, то стабильность в работе на высоте, качество исполнения очень высокое, в 2D в 1600х1200 при 85Гц картинка четкая.

  2. Leadtek WinFast A6600 TD 128MB — прекрасная альтернатива старым FX 5700! Считаю, что те должны быть немедленно сняты с выпуска и покинуть рынок как можно быстрее, а карты на базе 6600 с интерфейсом AGP быстрее придти и завоевать этот сектор рынка. Если цена таких карт будет стремиться к той, что имеет ныне 9600XT, то успех у GeForce 6600 будет просто головокружительным! Данный экземпляр, как и предыдущий продукт, показал отменное качество во всех отношениях, стабильность в работе на высоте.

  3. Leadtek WinFast PX6800 Ultra TDH 256MB — как в случае с RADEON X850 XT PE, так и здесь хочется сказать, что это родни выпуску одежды от кутюр. Да, таких карт мало, они очень дорогие. Но все же энтузиасты о них мечтают. Безусловно, такие платы на сегодня одни из самых мощных в мире. А установка их в SLI делает их самыми мощными на сегодня. Это прекрасно видно даже по статистике результатов на сайте авторов 3Dmark. Да, есть еще огрехи в ПО для SLI, есть и иные моменты, например, требовательность к питанию. Такой тандем может прокормить только очень мощный БП, да еще и качественный. Поэтому про SLI пока рановато говорить и делать выводы, подождем отладки драйверов и массового выхода на рынок системных плат с поддержкой этой технологии. И самое главное, касающееся SLI на данных картах: на сегодня этот тандем можно установить только в системную плату ASUS A8N-SLI, поскольку у нее слоты PCI-E x16 разнесены между собой на два слота.

    Что касается данного экземпляра карты, то стабильность в работе на высоте, качество в 2D в 1600х1200 при 85Гц отменное.



Более полные сравнительные характеристики видеокарт этого и других классов вы можете увидеть также в наших 3DGiТогах.



Теоретико-аналитические материалы и обзоры видеокарт, в которых рассматриваются функциональные особенности GPU ATI RADEON X800 (R420)/X850 (R480)/X700 (RV410) и NVIDIA GeForce 6800 (NV40/45)/6600 (NV43)
