ASUS Extreme N7800 GTX 256MB, ASUS Extreme N7800 GTX TOP 256MB

на базе NVIDIA GeForce 7800 GTX



СОДЕРЖАНИЕ

  1. Введение
  2. Особенности видеокарты
  3. Конфигурации стендов, список тестовых инструментов
  4. SLI Anti-Aliasing 16x
  5. Результаты тестов
  6. Выводы


Вот и лето прошло, а прошло оно под знаком GeForce 7800-семейства. Да, в конце июня вышел в свет флагман NVIDIA — GeForce 7800GTX, а уже почти через 2 месяца появился и его младший брат — 7800GT, о нем я написал предыдущий материал.

Сегодня тема нашего разговора — GeForce 7800 GTX. Вся прелесть нового анонса была в том, что он не был «бумажным». Буквально сразу после официального торжества по поводу выхода в свет самого быстрого на сегодня ускорителя, на прилавках магазинов появились эти платы.

Более того, несмотря на летнее время и традиционный спад продаж на этот период, такие очень дорогие карты продавались весьма активно, однако их выпущено было так много (прямо такой поток в ответ на дефицит предыдущих 6800 Ultra), что цены поползли вниз. И хотя официально рекомендованная розничная цена по-прежнему 549 долларов США, реально уже в Америке можно встретить 7800 GTX по ценам ниже 500 долларов. Разумеется, на российском рынке процессы падения цен идут более вяло, но все же и тут кроме предложений от супер-нахальных торговцев по 650-660 долларов за карту, уже есть и более отвечающие здравому смыслу — 540-550 долларов.

Тем не менее, несмотря на то, что представители компании — соперника (ATI) на все обращенные к ним вопросы — а где же ваш ответ, упорно твердили, что летом выпускать нет смысла, что лишь осень даст продажи; уже канадская компания понесла урон: по данным независимых экспертов Mercury Research на данный момент NVIDIA завладела 73% рынка Hi-End ускорителей. И ATI вынуждена пойти на беспрецедентное решение о снижении цен на топовые акселераторы: X850XT PE с 549 долларов до 349! Хотя вряд ли это поможет, ведь уже вышел 7800GT, который пусть будет и дороже, чем самый мощный ускоритель от ATI, все равно он чуть сильнее, да и технологичнее.

Поэтому единственный выход у конкурента NVIDIA сейчас — это выпустить достойный продукт, хотя уже в свете упавших цен на 7800 GTX это будет сделать нелегко. А мы вернемся к 7800 GTX

Я уже изучал несколько карт на этом GPU, да и изучать-то особо нечего — пока в продажу от всех партнеров идут эталонные карты, изготовленные по заказу NVIDIA на мощностях Leadtek (Foxconn). Сегодня нам предстоит ознакомиться с очередной такой reference card, но в упаковке от ASUS, а также со второй аналогичной представительницей, которой заменили систему охлаждения на более эффективную и подняли частоты до 486/1350 МГц.

Таким образом, ASUS Extreme N7800GTX TOP на сегодня стал практически самым мощным даже среди 7800 GTX!

Предлагаем видеоролики, которые в краткой форме, но более красочно «расскажут» о новинке.

Разумеется, надо полагать, что повышение частот наложило и дополнительную работу на сотрудников ASUS, ведь чтобы гарантировать работу платы на таких повышенных на 56 МГц по ядру и на 75 (150) Мгц по памяти частотах, надо провести тесты и отбор таких карт. Что поднимет себестоимость, не говоря уже о том, что компания закупает знаменитые кулеры от Arctic Cooling для комплектации с такими видеоплатами.

Поэтому низких цен на ASUS Extreme N7800GTX TOP ждать не приходится. Полагаю что они будут выше на 50-60 долларов, чем цены на обычные GeForce 7800 GTX. Однако если учесть, что сегодня подобный кулер в розничной продаже в Москве можно купить подчас по схожей цене (45-50 долларов), то уже такая надбавка не выглядит нелепой.

И теперь изучим сами карты.

Платы


ASUS Extreme N7800 GTX 256MB
Интерфейс: PCI-Express x16

Частоты (чип-ROP/чип-Shader/чип-блок геометрии/физическая по памяти (эффективная по памяти): 430/430/470/600 (1200) MHz (номинал — 430/430/470/600 (1200) МГц)

Ширина шины обмена с памятью: 256bit

Число вершинных конвейеров: 8

Число пиксельных конвейеров: 24

Размеры: 205x100x15mm (последняя величина — максимальная толщина видеокарты).

Цвет текстолита: зеленый.

Выходные гнезда: 2xDVI, S-Video.

VIVO: есть (Philips 7115)

TV-out: интегрирован в GPU.

ASUS Extreme N7800 GTX TOP 256MB
Интерфейс: PCI-Express x16

Частоты (чип-ROP/чип-Shader/чип-блок геометрии/физическая по памяти (эффективная по памяти): 486/486/526/675 (1350) MHz (номинал — 430/430/470/600 (1200) МГц)

Ширина шины обмена с памятью: 256bit

Число вершинных конвейеров: 8

Число пиксельных конвейеров: 24

Размеры: 205x100x32mm (последняя величина — максимальная толщина видеокарты).

Цвет текстолита: зеленый.

Выходные гнезда: 2xDVI, S-Video.

VIVO: есть (Philips 7115)

TV-out: интегрирован в GPU.


ASUS Extreme N7800 GTX 256MB, ASUS Extreme N7800 GTX TOP 256MB
Карты имеют по 256 МБ памяти GDDR3 SDRAM, размещенной в 8-ми микросхемах на лицевой и оборотной сторонах PCB.

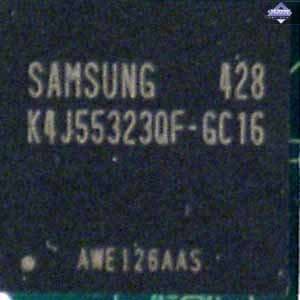

Микросхемы памяти Samsung. Время выборки у микросхем памяти 1.6ns, что соответствует частоте работы 625 (1250) МГц.

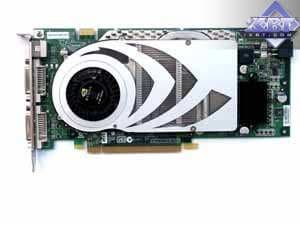

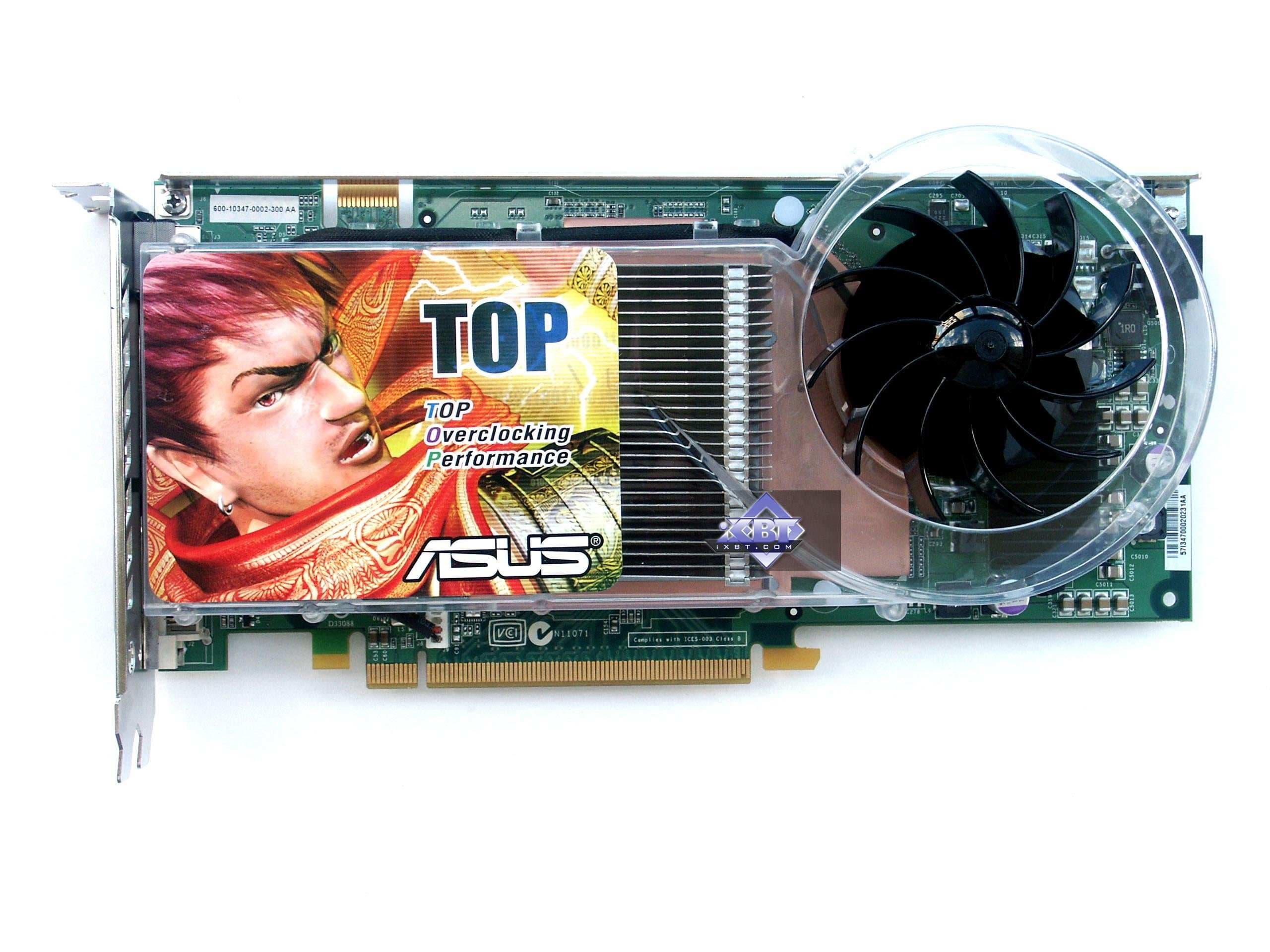

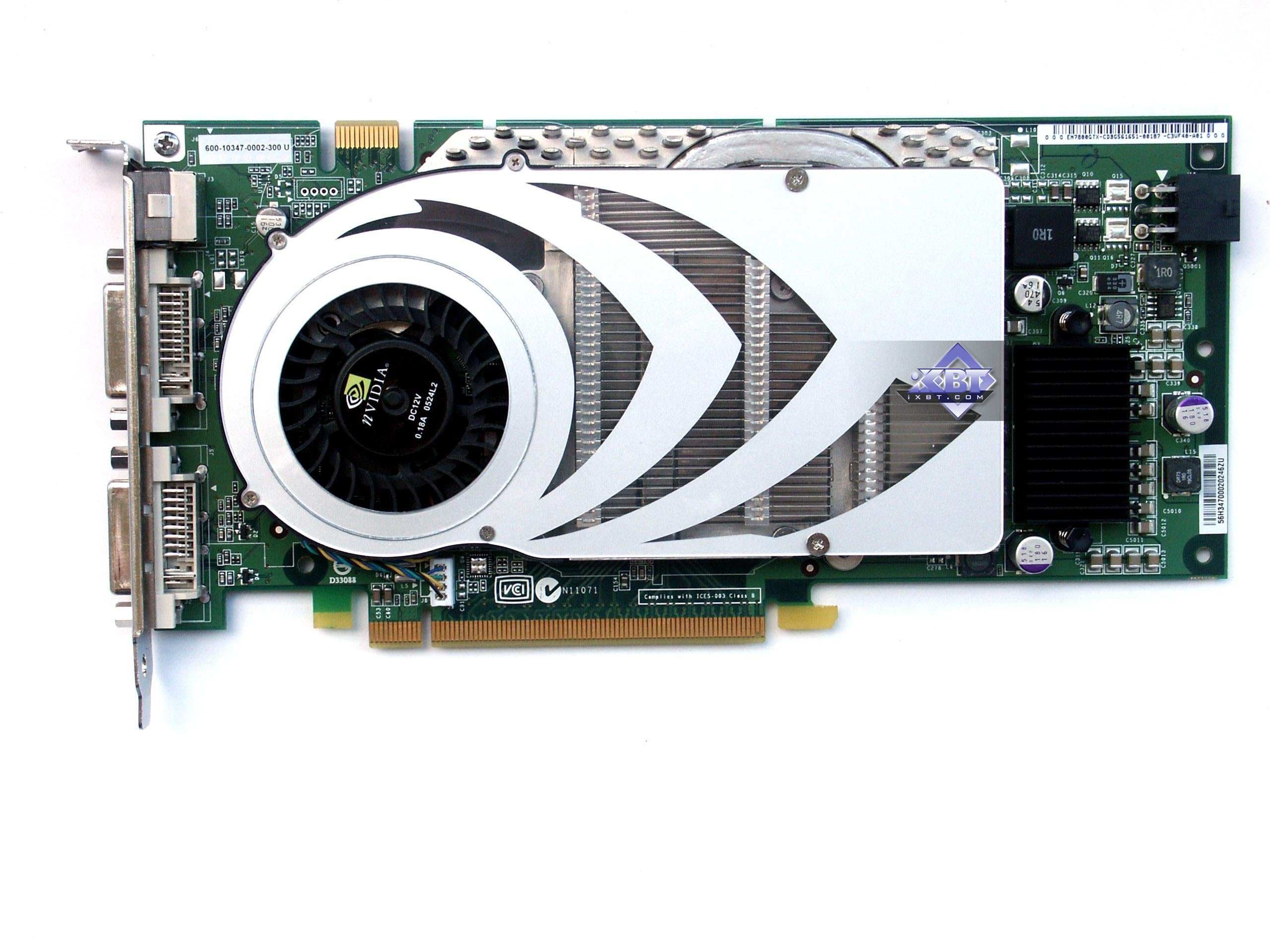

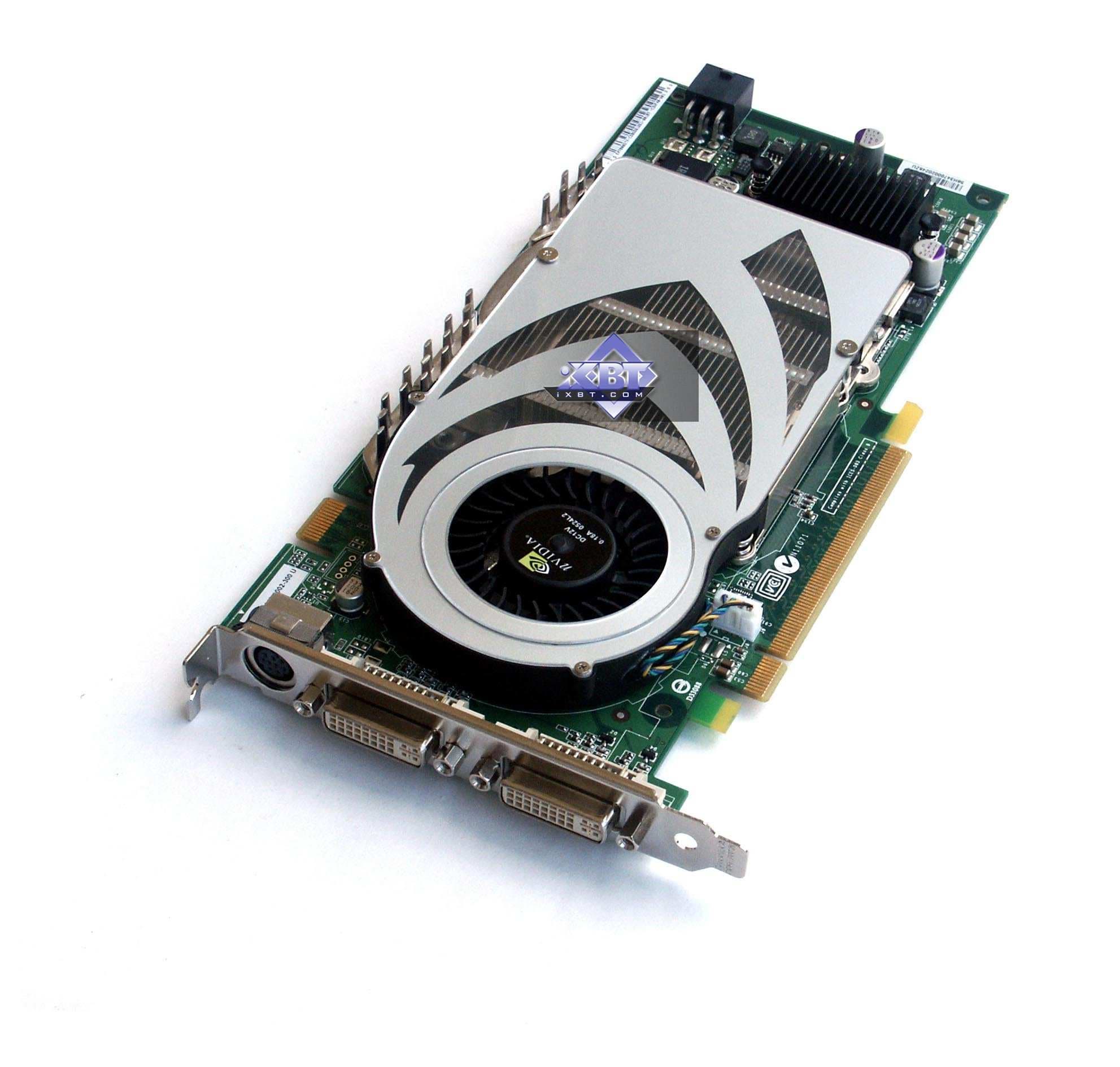

Сравнение с эталонным дизайном, вид спереди
ASUS Extreme N7800 GTX 256MB Reference card NVIDIA GeForce 7800 GTX

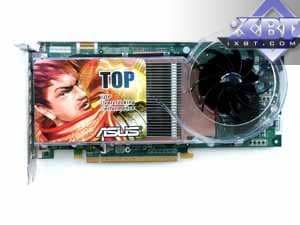

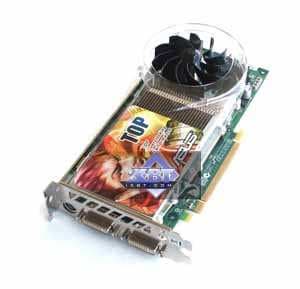

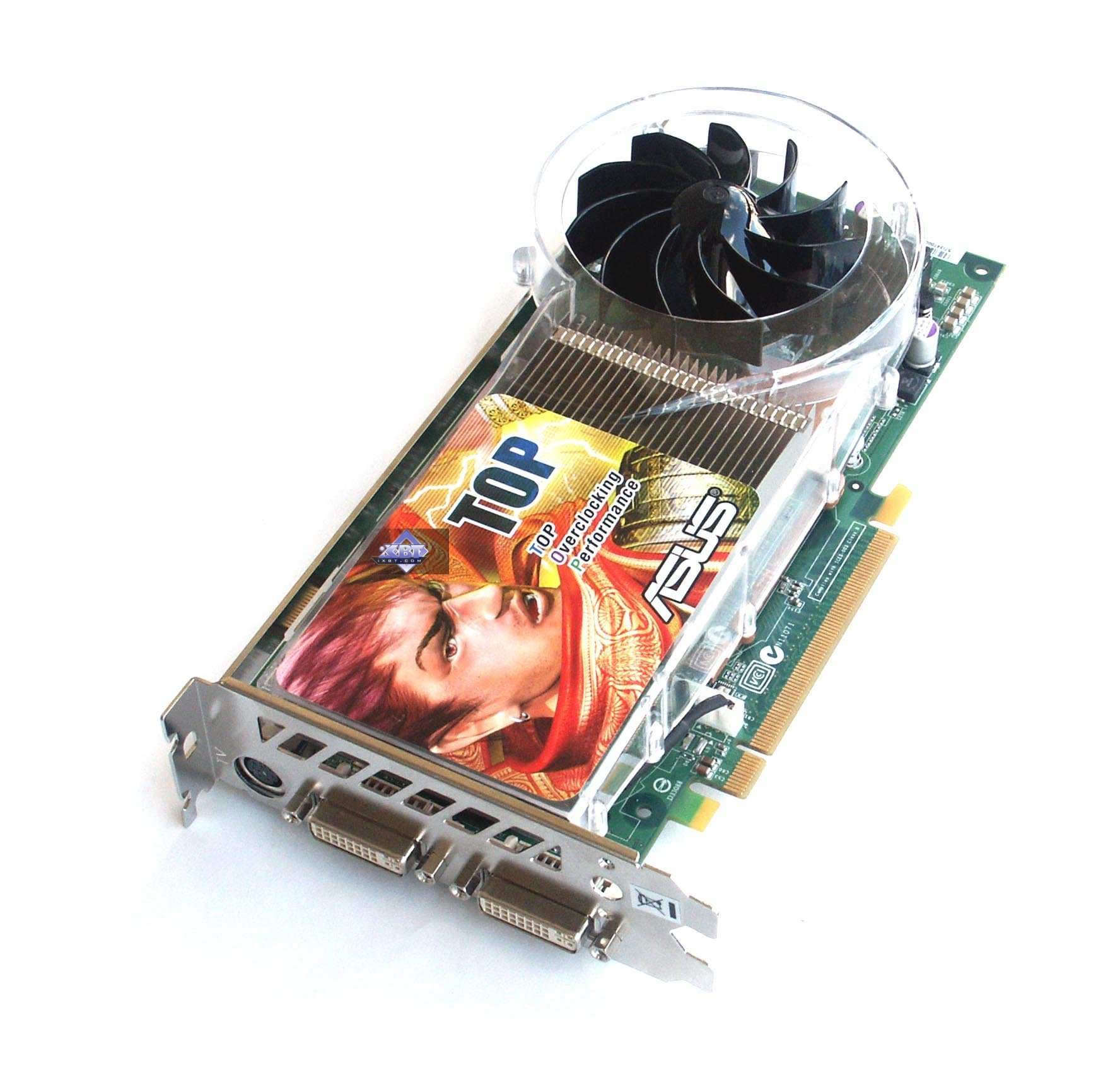

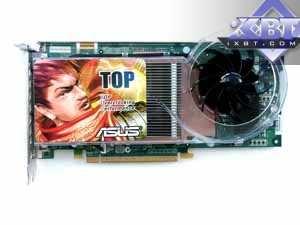

ASUS Extreme N7800 GTX TOP 256MB

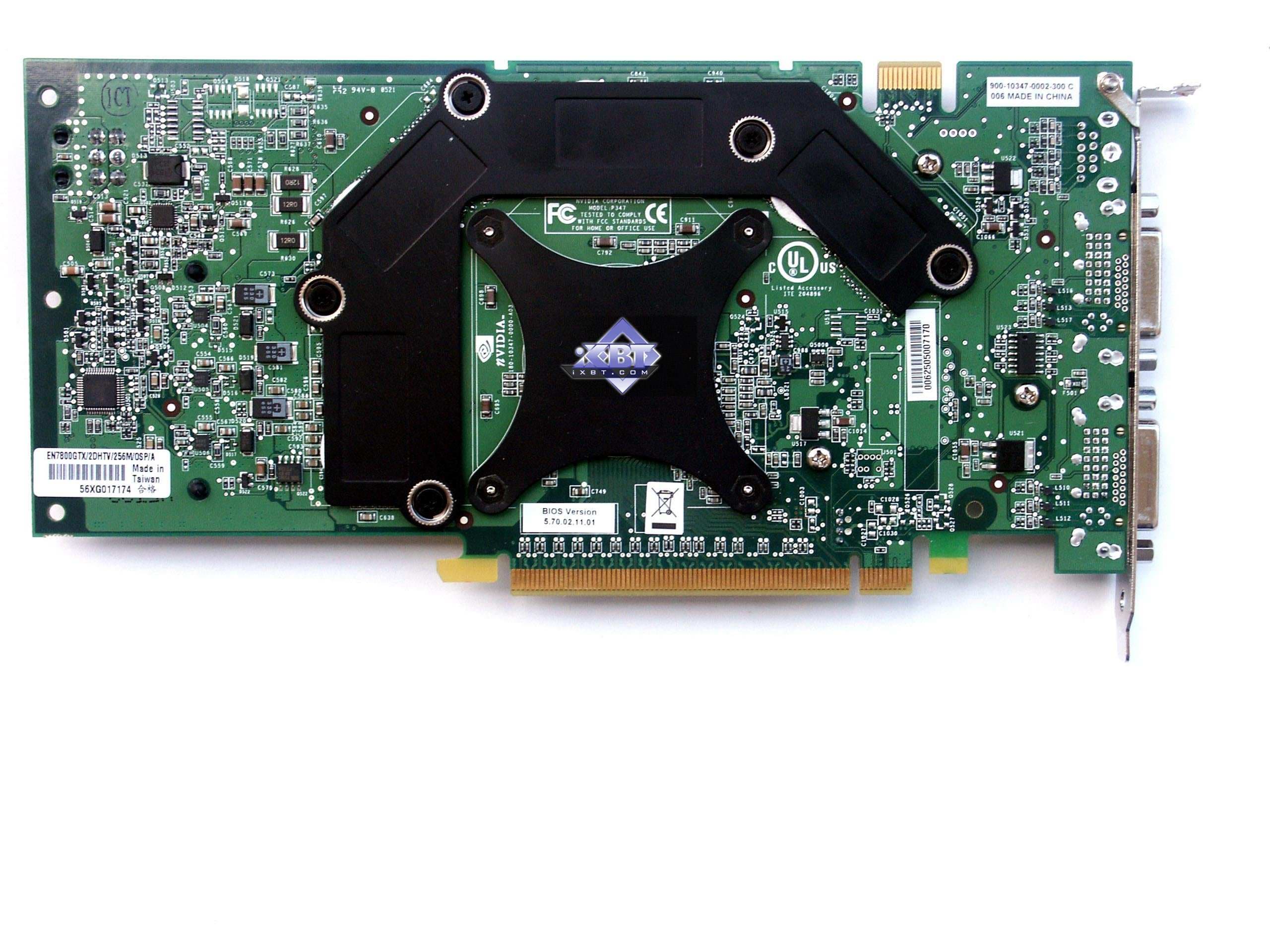

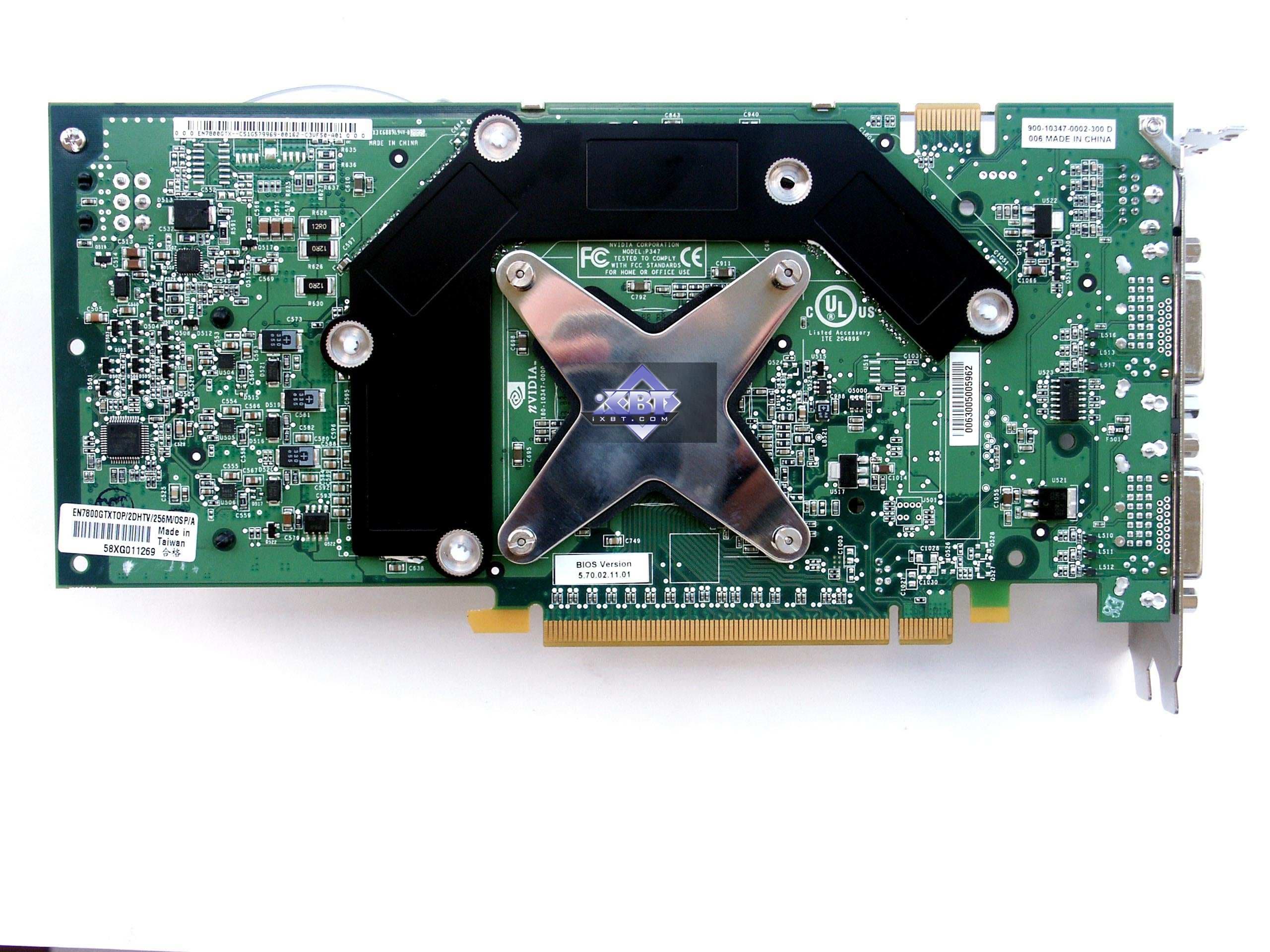

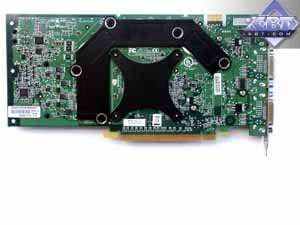

Сравнение с эталонным дизайном, вид сзади
ASUS Extreme N7800 GTX 256MB Reference card NVIDIA GeForce 7800 GTX

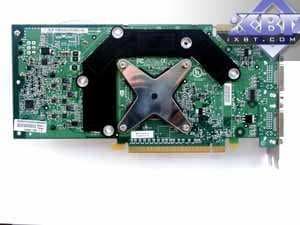

ASUS Extreme N7800 GTX TOP 256MB

Полагаю, что нет смысла комментировать сами платы, они являют собой копии reference card и потому уже все, что можно было сказать о них, я сказал ранее (читайте наши материалы, список внизу).

Стоит упомянуть, что 7800 GTX снабжена парой гнезд DVI и имеет контакты для объединения в SLI-тандем.

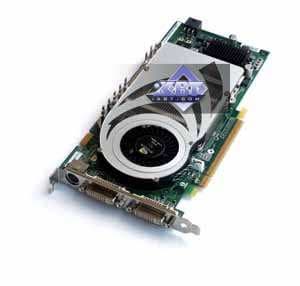

ASUS Extreme N7800 GTX 256MB

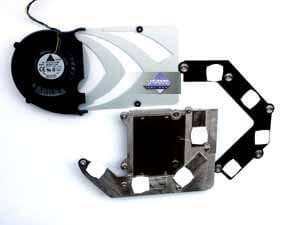

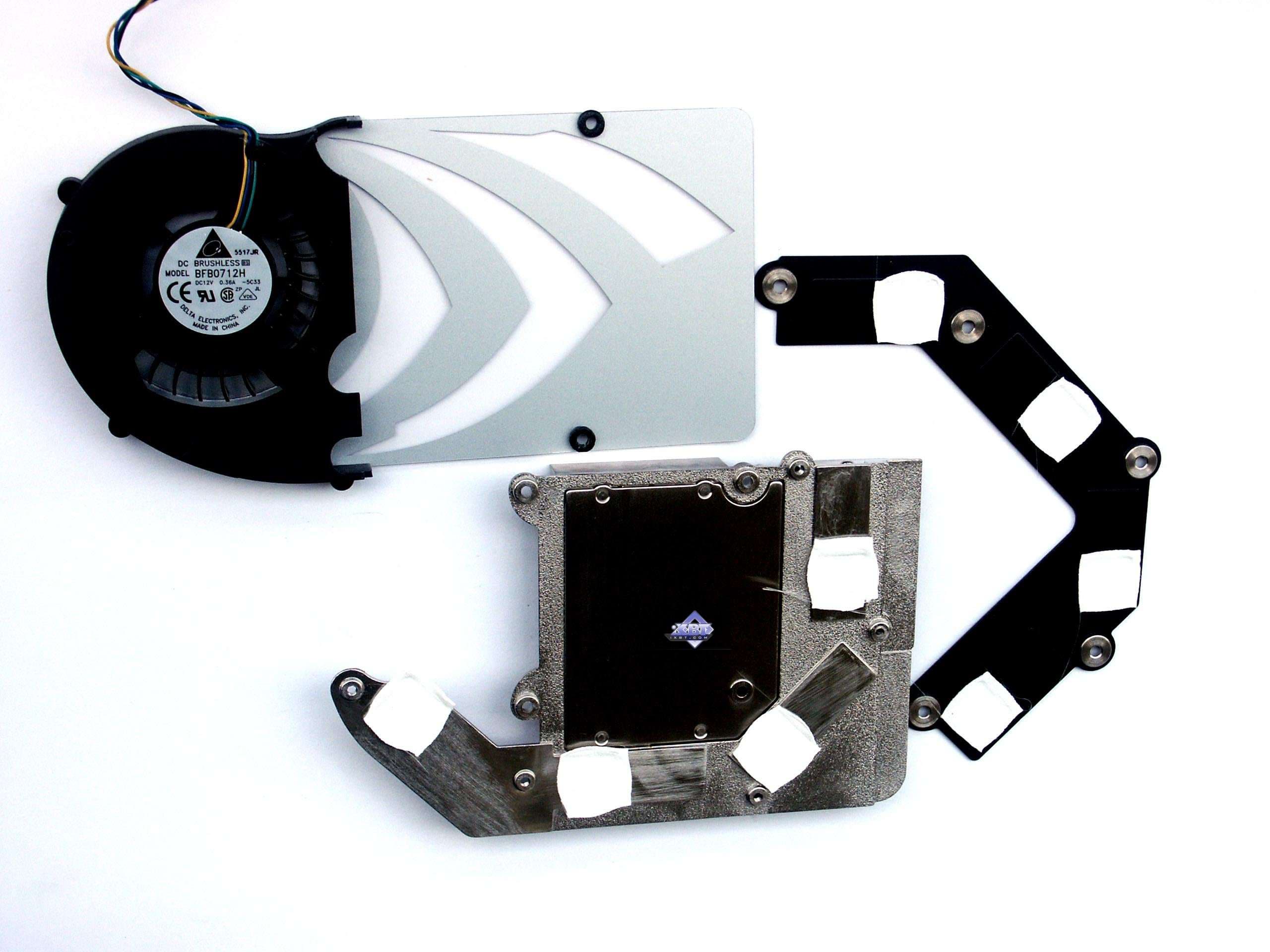

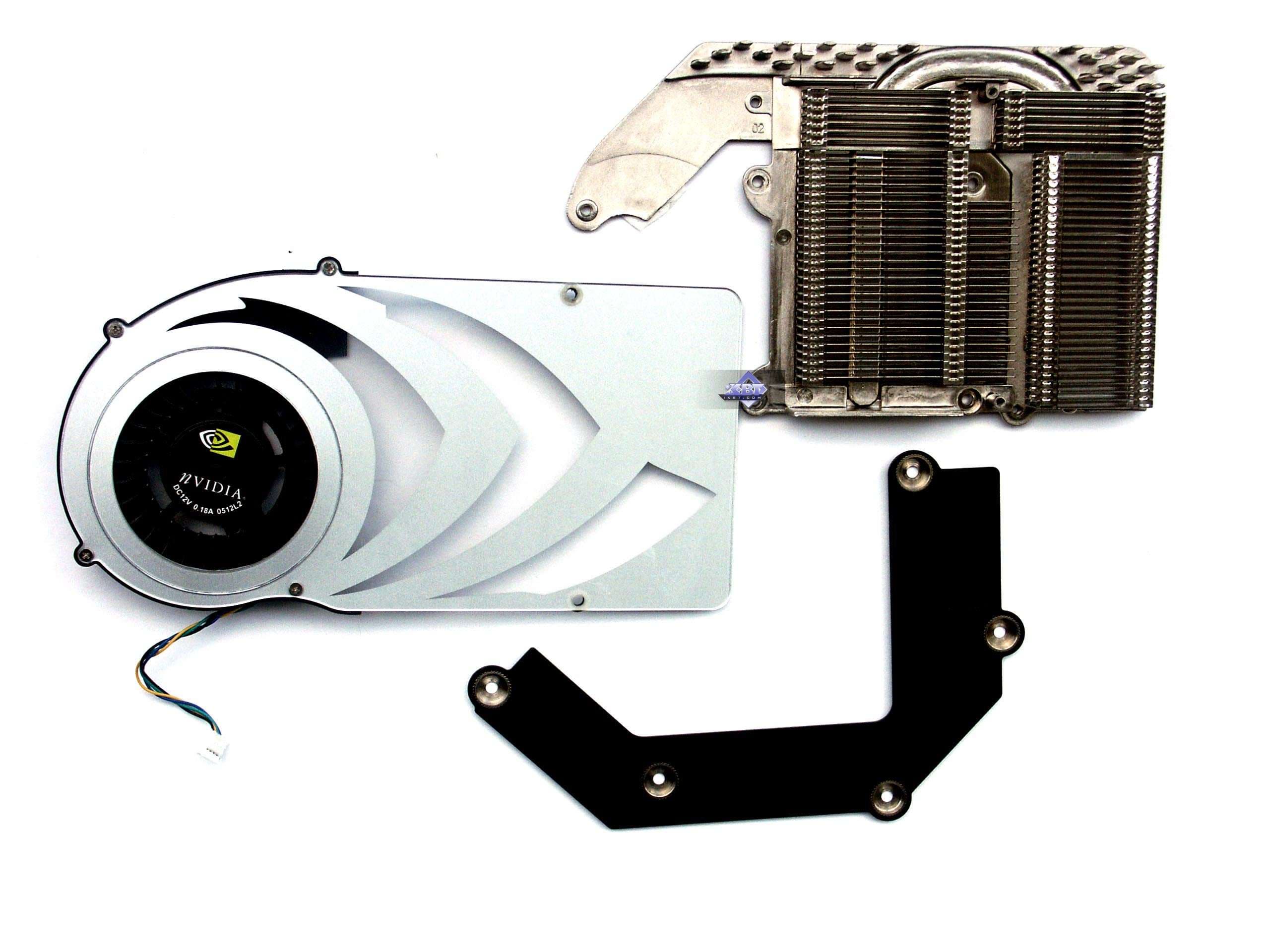

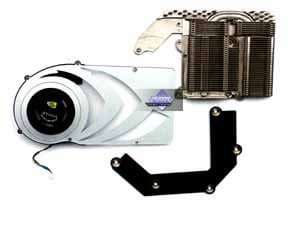

Система охлаждения была тщательно изучена в базовом материале по G70, я лишь напомню, что центральный радиатор с помощью тепловой трубки совмещен с радиатором, охлаждающим память. Далее: устройство в целом очень узкое, однослотовое, что не может не радовать. Кулер в целом очень даже тихий, только на первых секундах после запуска можно слышать небольшой шум от вращающейся на быстрых оборотах турбины. Шум можно оценить на этом ролике (1.5MB, WMV)

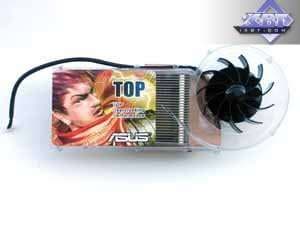

ASUS Extreme N7800 GTX TOP 256MB

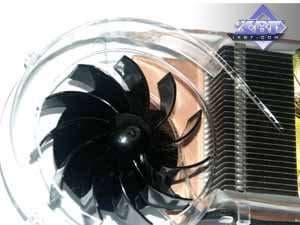

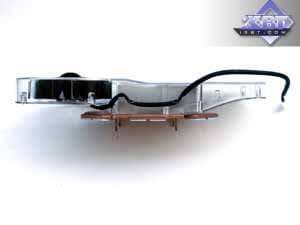

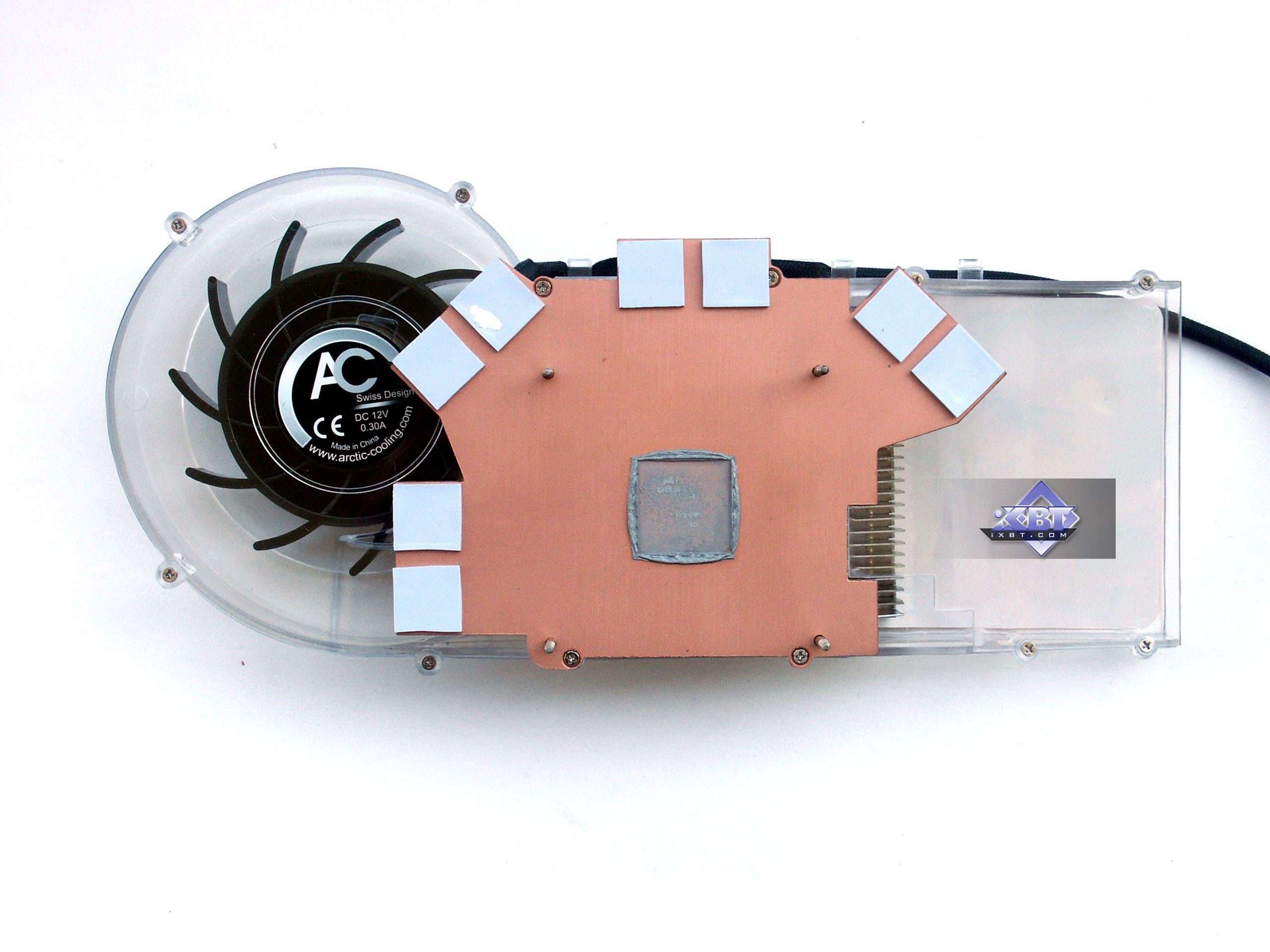

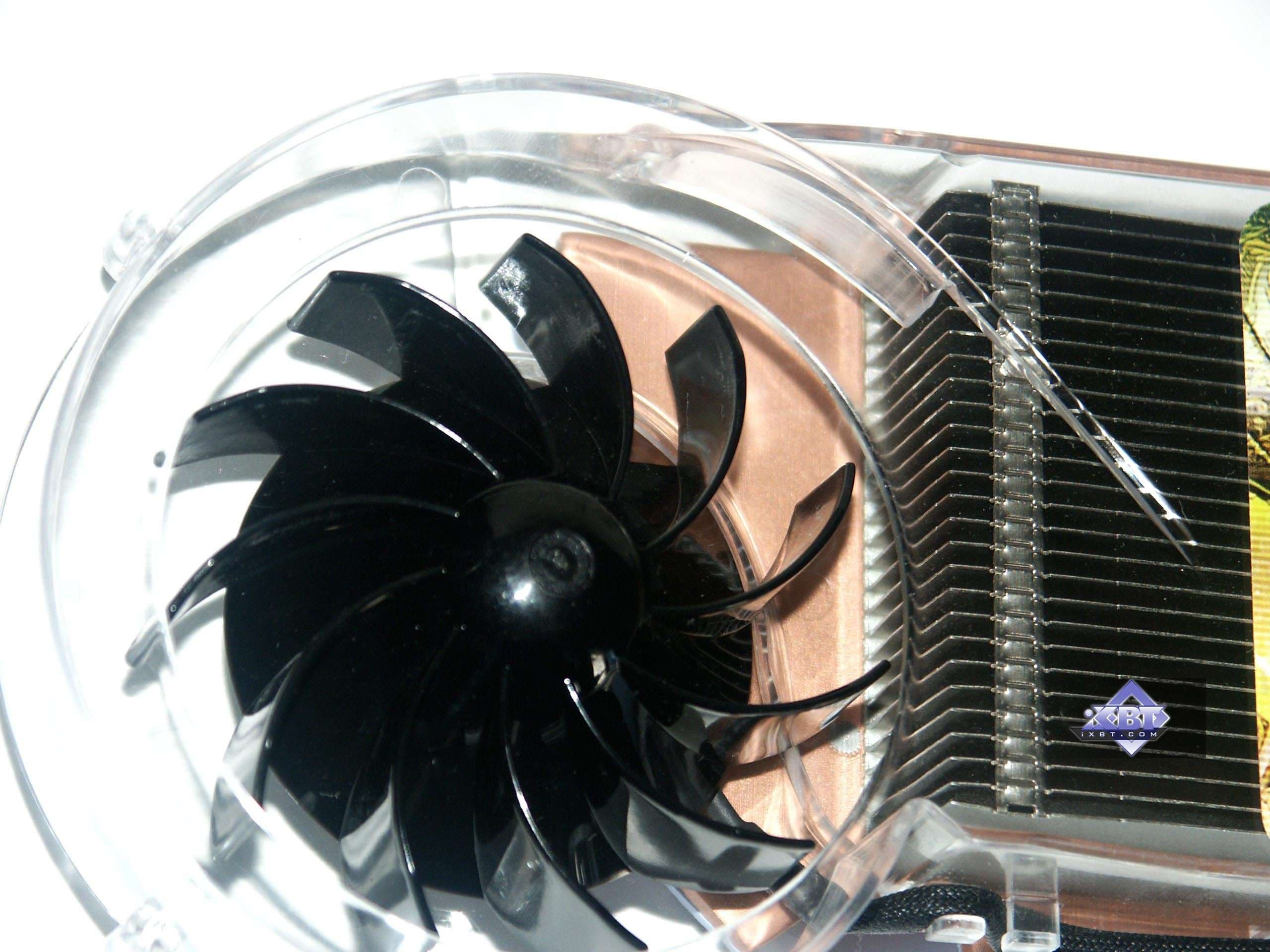

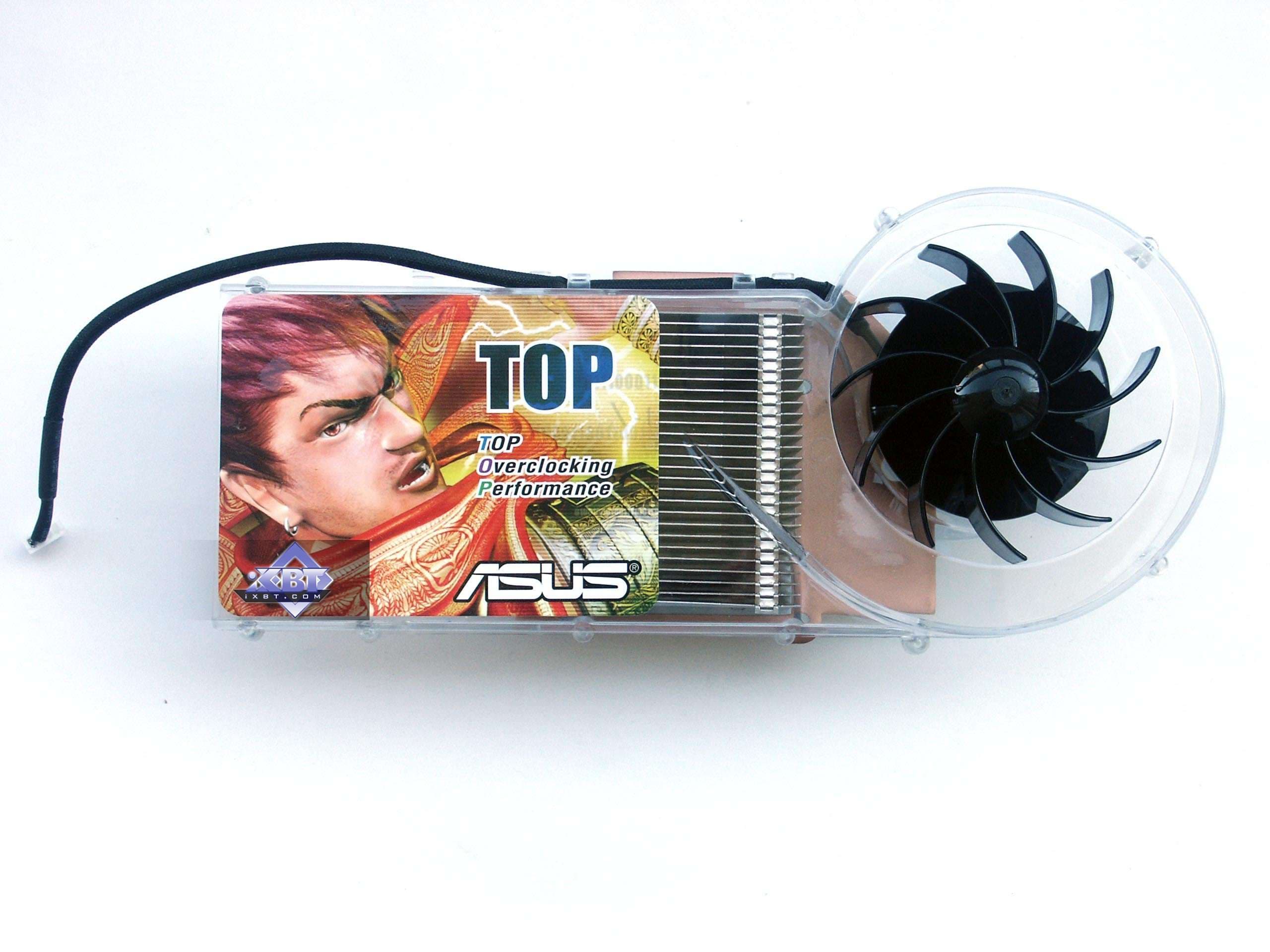

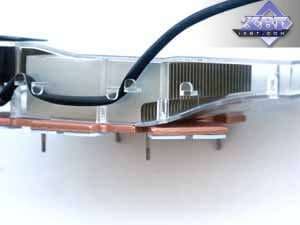

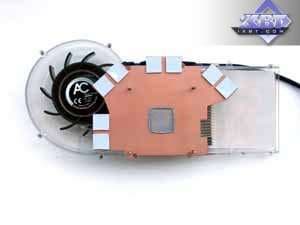

Фирменное устройство от Arctic Cooling. В принципе, такие кулеры можно купить и отдельно, они продаются.

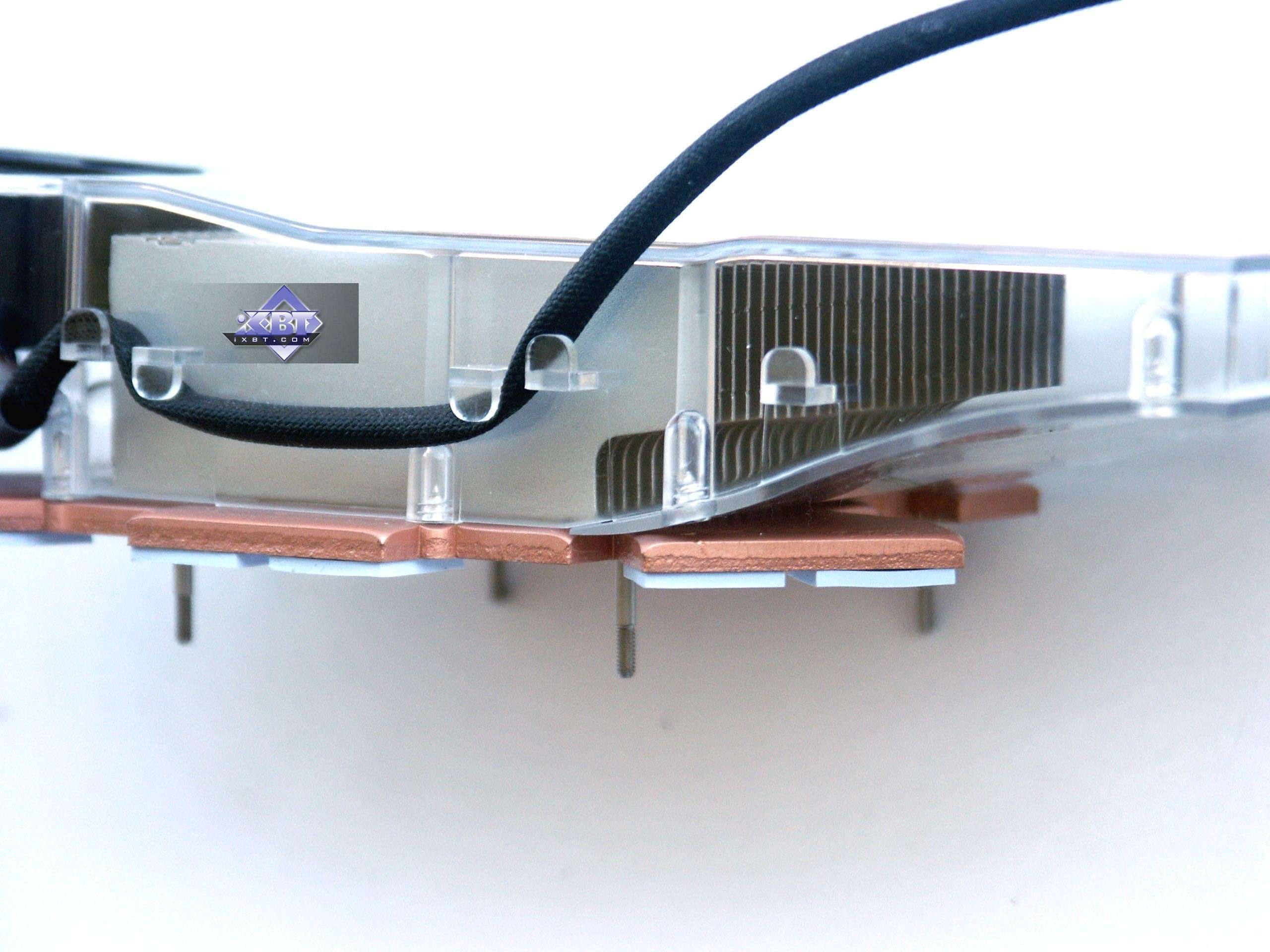

Кулер состоит из медного основания, прижимающегося к ядру и микросхемам памяти (через термопрокладки), к которому припаян пластинчатый радиатор. Поверх последнего проходит пластиковый воздуховод (кожух), на одном конце которого турбина, закачивающая в него воздух, на другом — раструб, через который горячий воздух выбрасывается наружу из системного блока. Понятно, что воздух проходит через радиатор, охлаждая его.

Уникальная особенность такой системы состоит в крайне низком шуме (очень грамотно продумана конфигурация турбины) при очень хорошей эффективности охлаждения. Частота вращения теоретически — от 3000 до 6000. Однако надо учитывать то, что этот кулер не имеет тахометра, и потому регулировке практически не поддается. Да в принципе, это и не нужно, он и так работает по умолчанию на 3000, и этого хватает, чтобы эффективно охладить карту, да и тишина не нарушается.

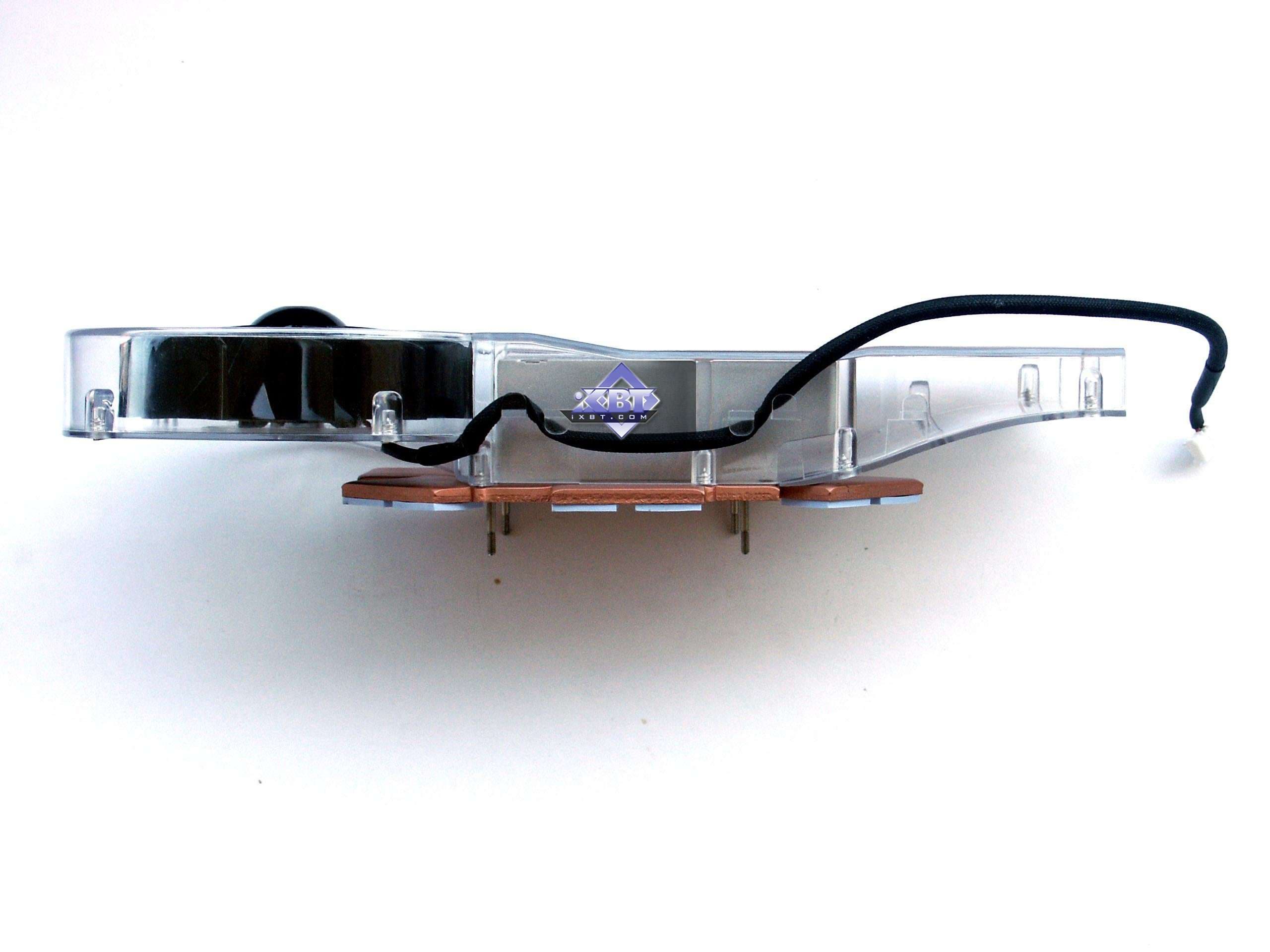

Разумеется, за эффективность и тишину надо чем-то платить. И такой жертвой является ширина системы охлаждения, при которой второй слот после PCI-E остается занятым. Но это, так сказать, незначительная огреха. Гораздо важнее тот фактор, что кулер ВЫВОДИТ ТЕПЛО из системного блока наружу, когда как эталонный кулер ДУЕТ ВОВНУТРЬ, соответственно, поток тепла идет ПРОТИВ общего направления движения воздуха в корпусах (ведь обычно спереди воздух вдувается, а сзади корпуса выдувается).

Но есть и большой минус всей системы охлаждения. Это плохо организованный отвод тепла от микросхем памяти на обороте карты по сравнению с тем, как это сделано на лицевой стороне. Ведь на обороте — всего-навсего та самая пластинка, которая мало что дает в плане охлаждения, когда как спереди у платы находится сам кулер, эффективно отводящий тепло, в том числе и от памяти. Считаю, что нужно было бы придумать и соединить переднюю и заднюю часть устройства тепловыми трубками (чтобы улучшить отвод тепла с оборота) или сзади установить большой радиатор по типу того, что поставляет тот же Arctic Cooling с кулерами для семейства RADEON. На худой конец — просто большие радиаторы на каждую микросхему памяти. Ведь память разогнана (номинал 625 МГц, а работает на 675 МГц). А даже на штатных частотах в 600 МГц нагрев ее очень велик.

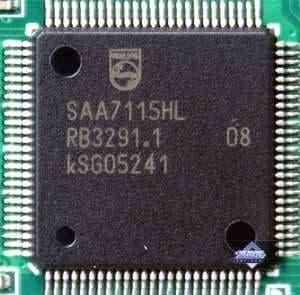

В заключение рассмотрения самой карты следует отметить, что она снабжена кодеком, который дает нам VIVO (VideoIn,VideoOut). То есть продукт может на любительском уровне осуществлять видеозахват аналогового сигнала и записывать его в цифровом виде.



Комплектация.

ASUS Extreme N7800 GTX 256MB, ASUS Extreme N7800 GTX TOP 256MB

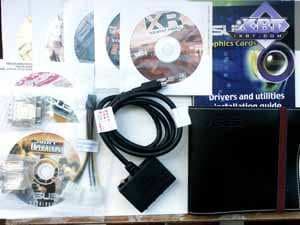

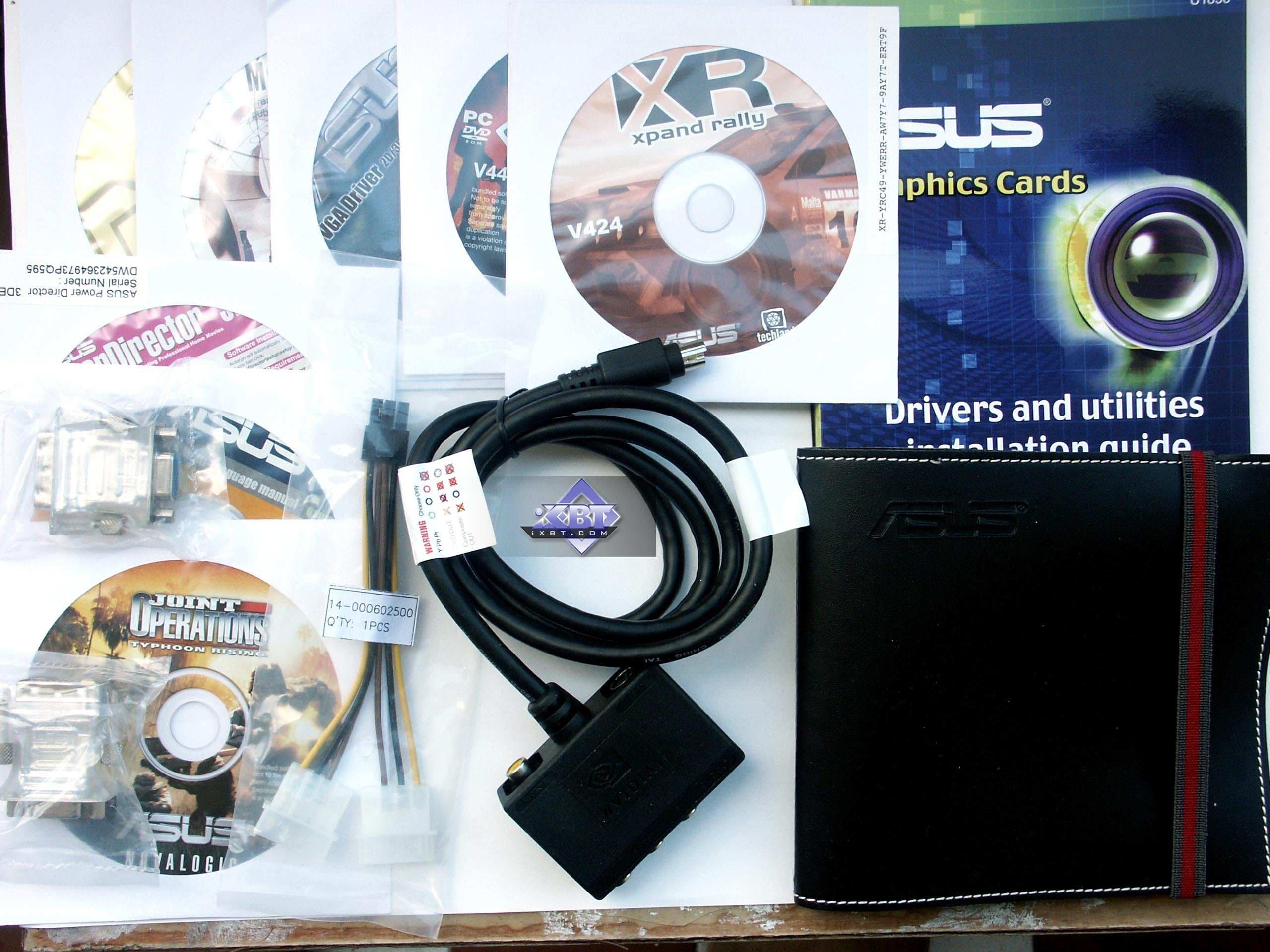

Руководство пользователя, переходник DVI-to-d-Sub, адаптер-разветвитель для HDTV/VIVO, и набор ПО — его можно видеть на снимке справа. Различие между ASUS Extreme N7800 GTX 256MB и ASUS Extreme N7800 GTX TOP 256MB в этом плане состоит в том, что во втором случае вместо одной из игр поставляется утилита Virtual Drive. В обоих же случаях пользователь в коробках может найти и подарок: фирменный кожаный «кошелек» для CD-дисков.

Упаковка.

ASUS Extreme N7800 GTX 256MB, ASUS Extreme N7800 GTX TOP 256MB

Упаковки также идентичны, отличаются лишь цветом фона (черный или синий). Бокс с ручкой (большой), имеет суперобложку с откидывающейся крышкой, внутри коробки все разложено по картонным отсекам, а карты лежат в коробочках из пенополиуретана, поэтому карты могут путешествовать спокойно, поломки быть не может (если, конечно, коробка не попадет под тяжелый груз или ее не сбросят с подъемного крана).



Установка и драйверы

Конфигурации тестовых стендов:

  • Компьютер на базе Athlon 64 (939Socket)
    • процессор AMD Athlon 4000+ (2400MHz) (L2=1024K);
    • системная плата ASUS A8N SLI Deluxe на чипсете NVIDIA nForce4 SLI;
    • оперативная память 1 GB DDR SDRAM 400MHz (CAS (tCL)=2.5; RAS to CAS delay (tRCD)=3; Row Precharge (tRP)=3; tRAS=6);
    • жесткий диск WD Caviar SE WD1600JD 160GB SATA.
  • RADEON X850 XT PE (PowerColor RX850XT PE, PCI-E, 256MB GDDR3, 540/1180 MHz);
  • GeForce 6800 Ultra (ASUS EN6800 Ultra, PCI-E, 256MB GDDR3, 425/1100 MHz);
  • GeForce 7800 GTX (ASUS, PCI-E, 256MB GDDR3, 430/430/470/1200 MHz);
  • GeForce 7800 GTX (Leadtek, PCI-E, 256MB GDDR3, 430/430/470/1200 MHz);
  • операционная система Windows XP SP2; DirectX 9.0c;
  • мониторы ViewSonic P810 (21") и Mitsubishi Diamond Pro 2070sb (21").
  • драйверы ATI версии 6.553 (CATALYST 5.7); NVIDIA версии 77.77.

VSync отключен.

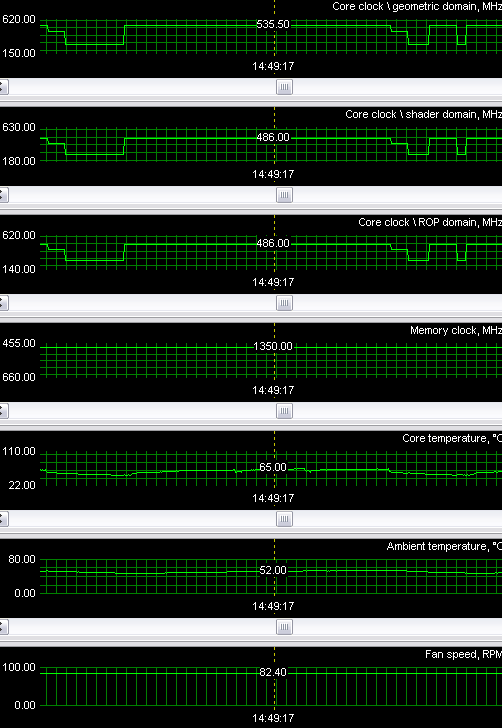

Эта картинка относится к ASUS Extreme N7800 GTX TOP 256MB.

Последняя бета-версия утилиты RivaTuner 15.7 все обрастает и обрастает возможностями перед релизом. Теперь можно мониторить и температуру карты (Ambient) и частоту вращения кулера (если последний reference или имеет такой же четырехштырьковый разъем). Как я выше сказал, кулер у ASUS Extreme N7800 GTX TOP 256MB не имеет такого разъема, и всего два контакта, поэтому на мониторинге выше мы корректных значений частоты вращения и не видим. Теперь о температуре. Несмотря на сильно повышенные частоты работы карты, очевидно, что эффективность кулера очень высока, и температура ядра не превышает 70 градусов даже под самой большой нагрузкой. Единственное, что меня беспокоит — это нагрев радиатора стабилизаторов питания. Ведь при наличии эталонного кулера этот радиатор хоть как-то, но обдувается. Хотя обдув горячим после GPU воздуха трудно назвать хорошим способом охлаждения. Но все же в данном случае этот радиатор вообще под пластиковым кожухом кулера, и доступ воздуха к нему дополнительно ограничился. Будем ждать отзывов, может быть, я перестраховываюсь, а разработчики все проверили и считают, что нагрев элементов блока питания не столь критичен.

Разгон. Как известно, блоки ROP/Shader могут работать только на частотах 432,459,486,513 МГц (потенциально и выше, но вряд ли такие чипы найдутся). Только лишь блок геометрии позволяет плавно регулировать его частоту работы. Видеокарта потянула частоту ядра в 513/513/553 МГц, стабильность при разгоне была. По памяти предел — 1400 МГц.

SLI AA 16x

Перед тем как провести традиционное тестирование на скорость, давайте посмотрим на практике — а что дает новый режим АА в режиме SLI, ведь обещан супер-режим 16x! Соответственно, качество должно быть просто выше всех похвал! Я не стану утомлять читателей теоретическими выкладками, а сразу приведу таблицу со скриншотами, где будет все видно. Использовались те приложения, которые гарантированно меняют режим работы в зависимости от форсирования АА в драйвере. Кстати, надо отметить, что далеко не все приложения такое позволяют делать, вернее, драйвер не запускает форсированный режим, если того не хочет игра. В частности, 3DMark05 работает только с АА, который можно выбрать в его настройках, форсирование АА в драйверах NVIDIA для этого пакета бесполезно. Вместе с тем, в нем прекрасно работает АА на картах от ATI, если тот выключен в 3Dmark05 и включен только в драйвере.

РЕЖИМ АА Скриншот

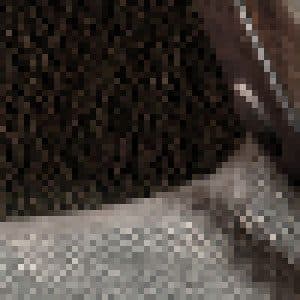

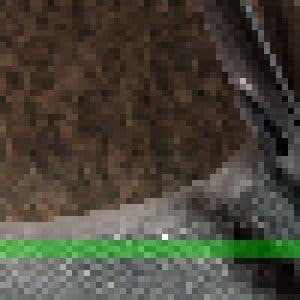

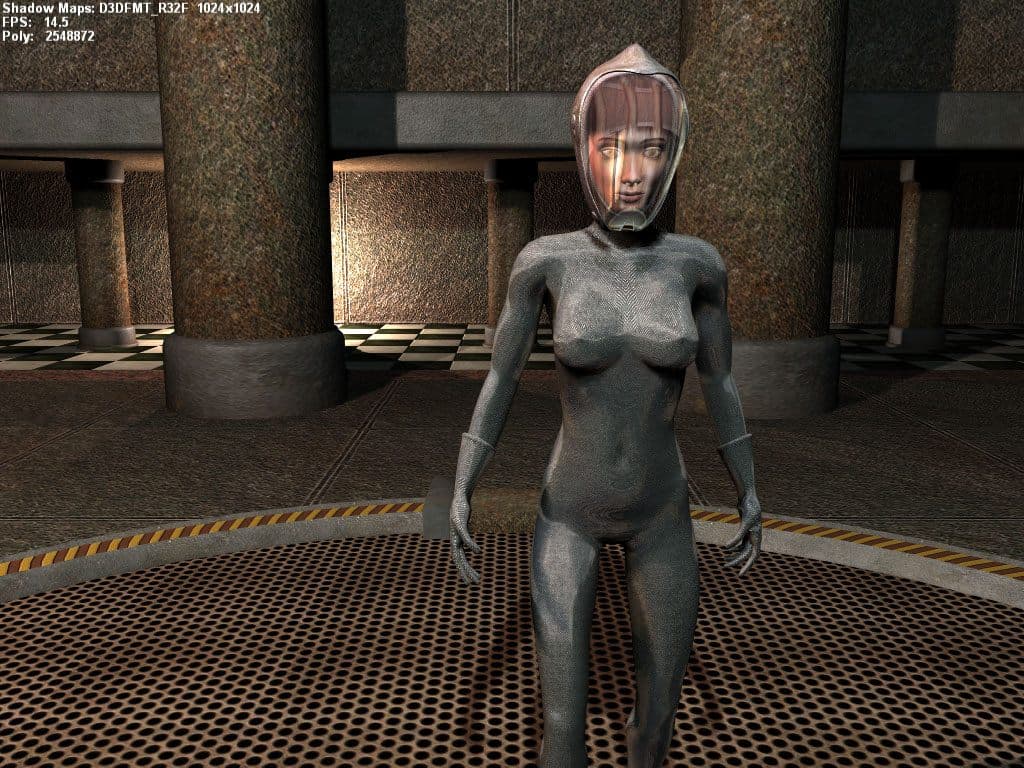

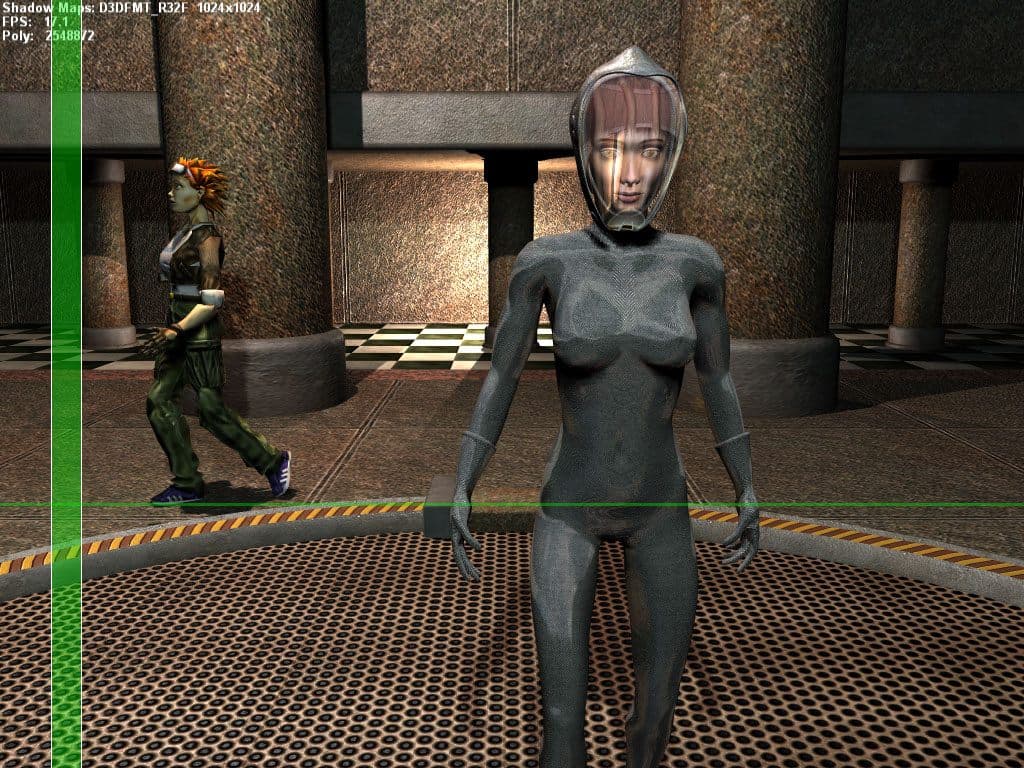

Shadow Mapping demo, (C)Gerasimov Ph.

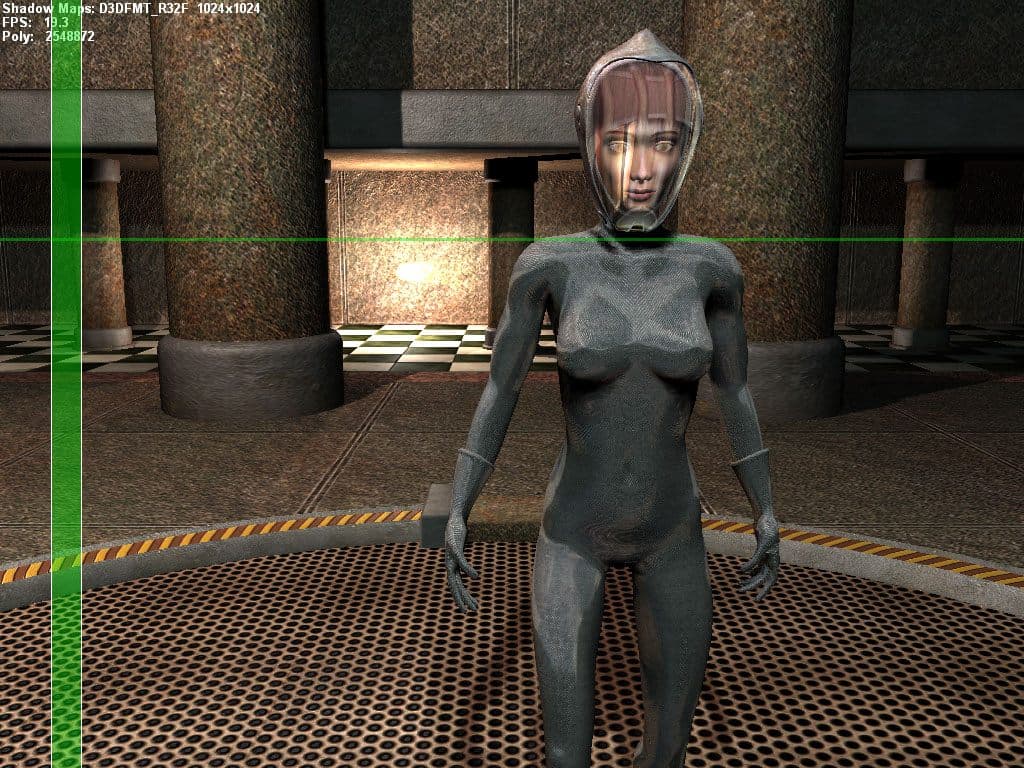

NO AA

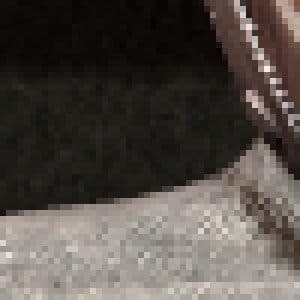

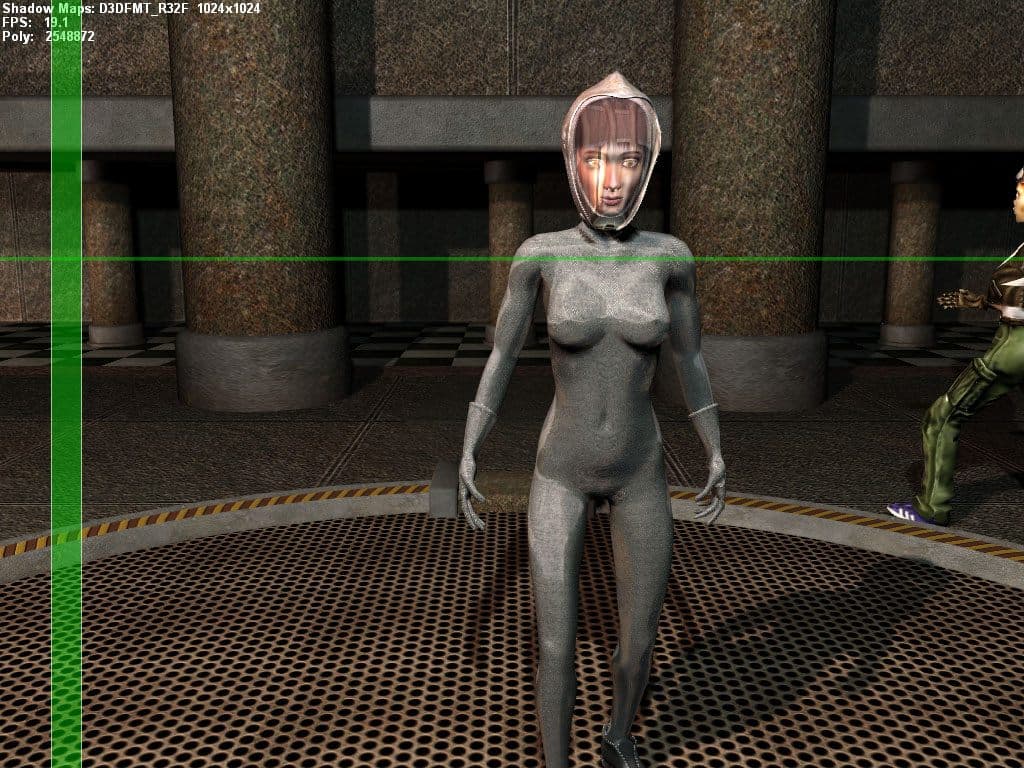

AA 4x+TAA

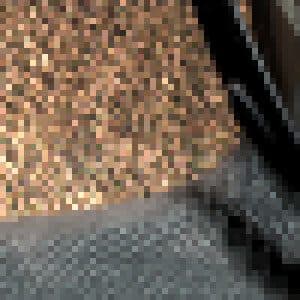

AA 8xS
SLI AA 16x

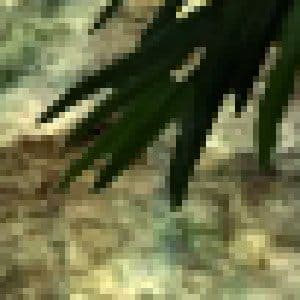

Far Cry v.1.32

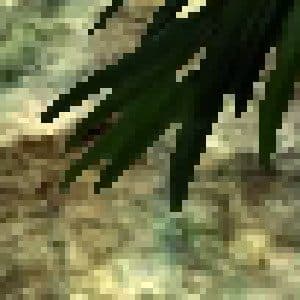

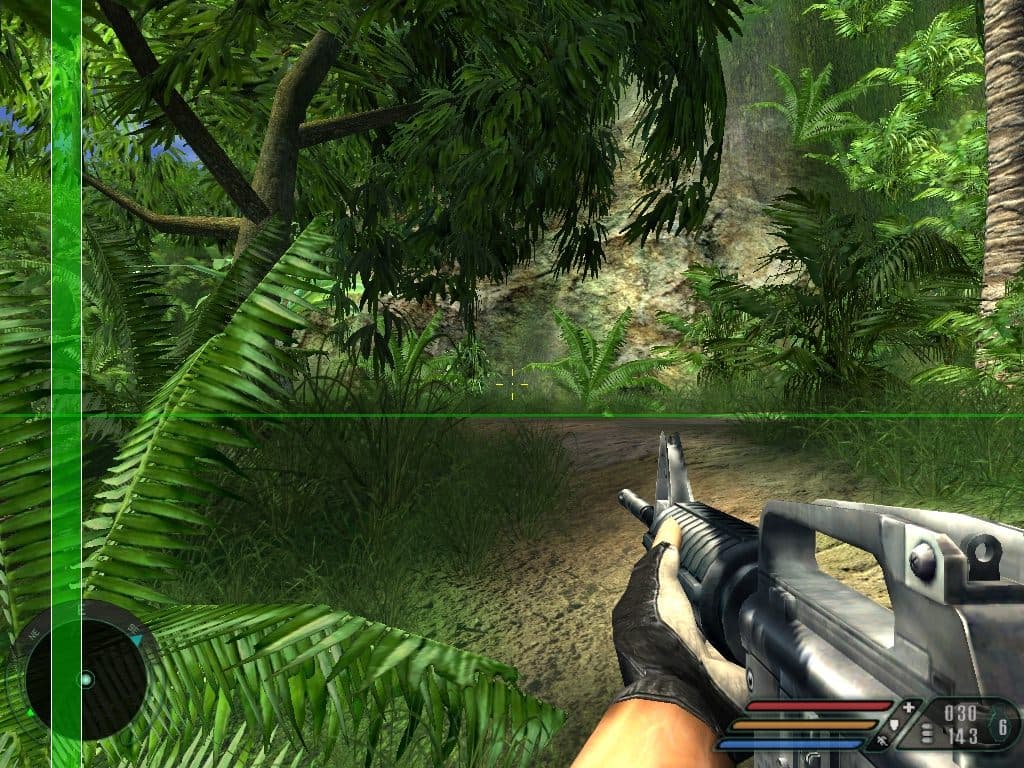

NO AA

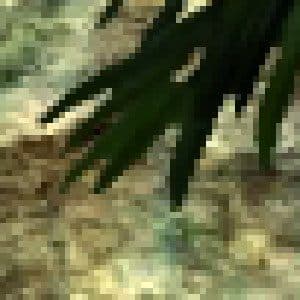

AA 4x+TAA

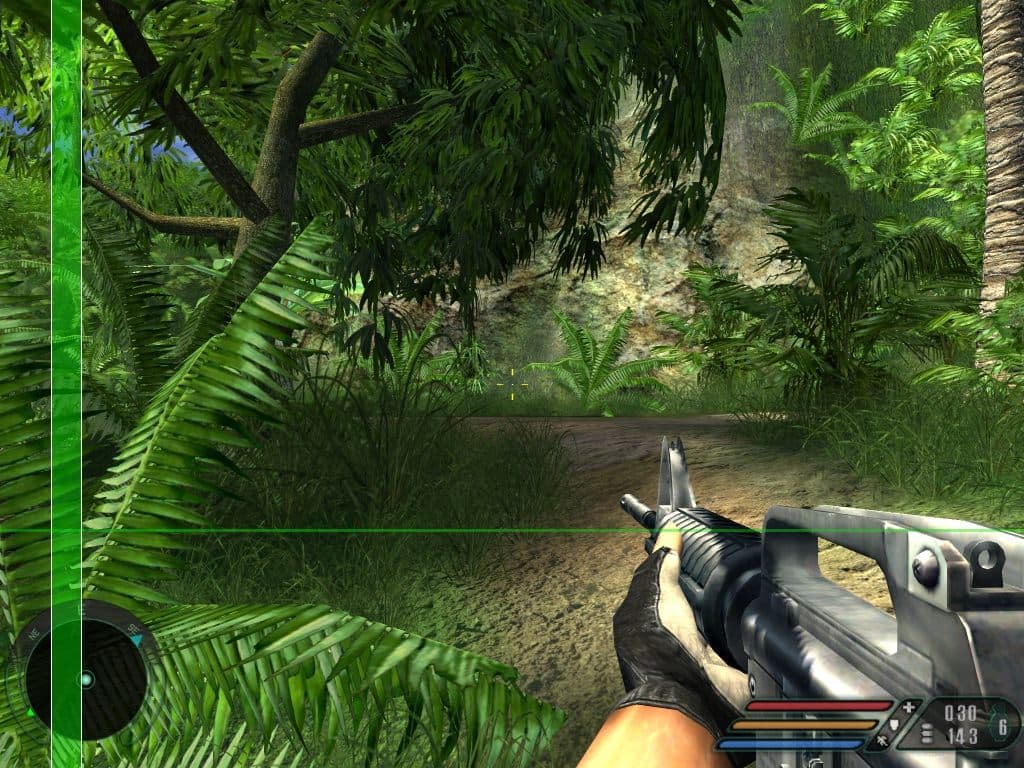

AA 8xS
SLI AA 16x

Думаю, что с тем, что теперь есть возможность даже в MSAA 4x сглаживать полупрозрачные объекты с помощью ТАА, большего режима работы АА и не надо. Тем более что ниже вы увидите, КАКИМ прожорливым является этот SLI AA 16x. Конечно, надо иметь в виду, что этот режим еще далеко не отлажен, и потому возможно, что производительность впоследствии и не так катастрофично будет падать… Но пока АА 16x в пух и прах разбивает даже такого супер-монстра как GeForce 7800 GTX SLI.

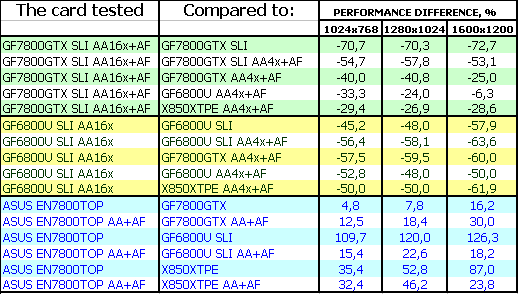

Результаты тестов: сравнение производительности

В качестве инструментария мы использовали:

  • Half-Life2 (Valve/Sierra) — DirectX 9.0, demo (ixbt01, ixbt02, ixbt03 Тестирование проводилось при максимальном качестве, опция -dxlevel 90, в файле dxsupport.cfg убраны предустановки для видов карт.

  • FarCry 1.3 (Crytek/UbiSoft), DirectX 9.0, мультитекстурирование, 3 demo из уровней Research, Pier, Regulator (запуск игры с опцией -DEVMODE), настройки тестирования все Very High.

  • DOOM III (id Software/Activision) — OpenGL, мультитекстурирование, настройки тестирования — High Quality (ANIS8x). Имеется пример автоматизации запуска с увеличением скорости и уменьшением числа рывков (прекешинг). (НЕ ПУГАТЬСЯ черного экрана после первого меню, так и должно быть! Он будет секунд 5-10, а потом должна пойти демка)

  • 3DMark05 (FutureMark) — DirectX 9.0, мультитекстурирование, настройки тестирования — trilinear,

  • F.E.A.R. (Multiplayer beta) (Monolith/Sierra) — DirectX 9.0, мультитекстурирование, настройки тестирования — maximum, Soft shadows.

  • Splinter Cell Chaos of Theory v.1.04 (Ubisoft) — DirectX 9.0, мультитекстурирование, настройки тестирования — maximum, shaders 3.0 (for NVIDIA cards)/shaders 2.0 (for ATI cards); HDR OFF!

  • The Chronicles Of Riddick: Escape From Butcher Bay (Starbreeze/Vivendi) — OpenGL, мультитекстурирование, настройки тестирования — максимальное качество текстур, Shader 2.0.

    Выражаю благодарность Ринату Досаеву (AKA 4uckall) и Алексею Островскому (AKA Дучче) за написание демо к данной игре, а также большое спасибо Алексею Берилло AKA Somebody Else за помощь

Комментарии будут касаться только ASUS Extreme N7800 GTX TOP 256MB, поскольку скорость обычного 7800 GTX мы уже много раз рассматривали, и повторяться нет смысла. Комментарии к результатам AA 16x с точки зрения производительности также не нужны, и так ясно, что падение капитальное!



Игровые тесты, сильно нагружающие блоки вершинных шейдеров, смешанно блоки пиксельных шейдеров 1.1 и 2.0, активное мультитекстурирование.

FarCry, Research

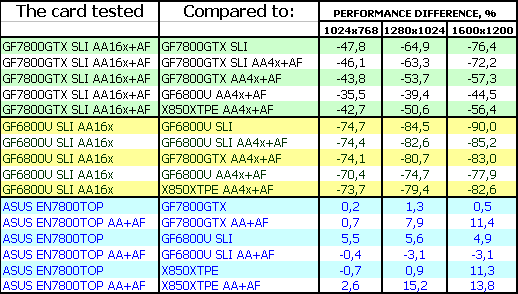

Результаты тестов: FarCry Research

ASUS Extreme N7800 GTX TOP 256MB очень неплохо себя показал, выйдя даже на уровень скорости 6800 Ultra SLI, хотя последний явно дороже. Превышение скорости над рядовым 7800 GTX до 11 процентов.

Игровые тесты, сильно нагружающие блоки вершинных шейдеров, блоки пиксельных шейдеров 2.0, активное мультитекстурирование.

F.E.A.R. (MP beta)



Результаты тестов: F.E.A.R. (MP beta)

Сразу отмечу, что все SLI-Карты в этом тесте на драйверах 77.77 ведут себя ОЧЕНЬ странно: показывая очень низкую производительность без нагрузки в виде АА+АФ. Явно — проблема в драйвере, который «не знает» этой демо-версии игры. Поэтому комментариев по поводу превосходства над SLI не будет — тут явно ошибка. И я думаю, что виноват режим мягких теней, ибо без него — все становится на свои места. Это сразу видно: после включения мягких теней горизонтальная полоса деления работы двух ускорителей в SLI сразу уходит вниз: явно второй акселератор просто практически выключается.

Что касается ASUS Extreme N7800 GTX TOP 256MB — то его работа — просто супер! Ушел далеко в отрыв от конкурентов! И это в самой тяжелой на сегодня игре — потенциальном хите.

Splinter Cell Chaos Theory

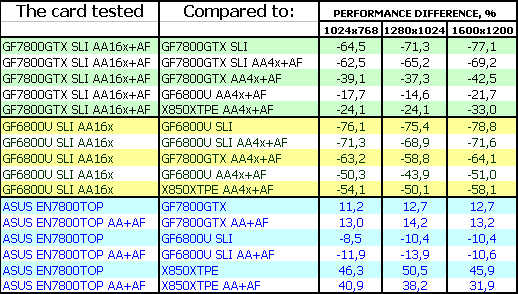

Результаты тестов: SCCT

Здесь также нагрузка очень велика, особенно на шейдерные блоки, и только из-за этого 6800 Ultra SLI все же вышел в лидеры. Однако это можно не учитывать, поскольку цена на этот тандем пока все еще выше, чем на самую дорогую из 7800 GTX. А в остальном ASUS Extreme N7800 GTX TOP 256MB показал себя отлично!

Half-Life2: ixbt01 demo

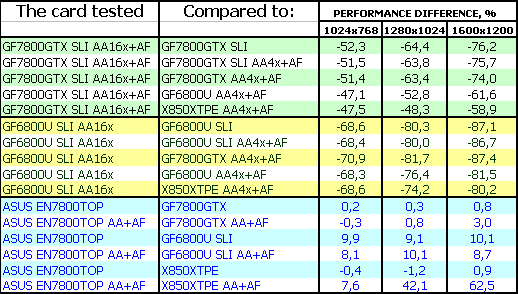

Результаты тестов: Half-Life2, ixbt01

Этот тест уже сильно упирается в процессор даже при АА+АФ, поэтому давать объективную оценку картам на его основе трудно. Видим лишь, что в самом тяжком случае по нагрузке ASUS Extreme N7800 GTX TOP 256MB даст прекрасную играбельность даже в высоких разрешениях.



Игровые тесты, сильно нагружающие пиксельный конвейер текстурированием, активная работа стенсиль-буфера, блоков шейдеров

DOOM III High mode

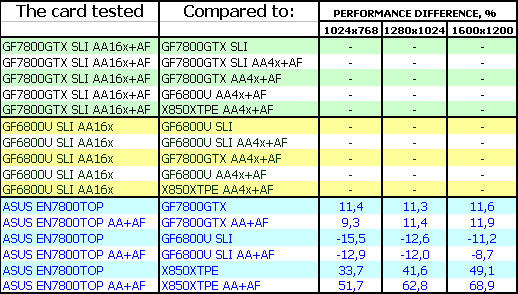

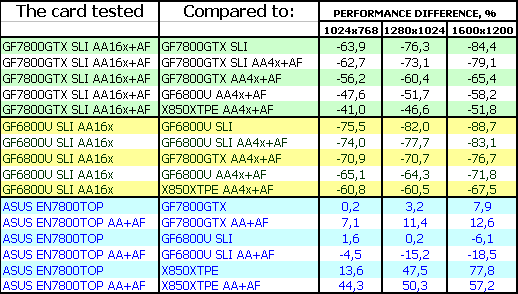

Результаты тестов: DOOM III



Chronicles of Riddick, demo 44



Результаты тестов: Chronicles of Riddick, demo 44

Этот блок традиционно выигрышных для NVIDIA игр явно показывает, что ASUS Extreme N7800 GTX TOP 256MB — лидер среди ускорителей в одночиповом варианте (то есть без учета SLI). Хотя опережение 6800 Ultra SLI очень незначительное, и им можно пренебречь и дать твердую победу карте от ASUS.



Синтетические тесты, сильно нагружающие шейдерные блоки

3DMark05: MARKS



Результаты тестов: 3DMark05 MARKS

Здесь картина почти схожа с той, что мы видели в F.E.A.R. ASUS Extreme N7800 GTX TOP 256MB — вне конкуренции! (опять же, если не считать 6800 Ultra SLI).

Выводы

Итак: ASUS Extreme N7800 GTX 256MB — рядовой продукт на базе стандартного GeForce 7800 GTX. Какими-то особыми свойствами не обладает. Производство не ASUSTeK. Да, это все та же раздача reference cards от NVIDIA своим партнерам. Поэтому если цена очень завышена, то нет смысла гнаться за маркой, все равно получите примерно то же самое, что и от другого партнера NVIDIA (но за меньшие деньги). Как плюс и бонус — неплохой комплект поставки с подарком в виде кожаного CD-альбомчика.

ASUS Extreme N7800 GTX TOP 256MB — то же изделие на базе reference card, однако отбор и гарантированная работа платы на повышенных частотах, которые сделали карту вообще абсолютным лидером по скорости, очень сильно привлекают к ней внимание. Плюс очень эффективная и тихая система охлаждения, которая выгоняет тепло из системного блока. Этот ускоритель самый симпатичный из всех, что я изучал ранее. Конечно, все будет решать цена, надеюсь, что торговцы не станут ее завышать так, что будет проще купить обычную карту с moneyback плюс кулер от Arctic Cooling и испытать 7800GTX на разгон до таких же частот, что у продукта от ASUS.

Обе карты показали прекрасное качество в 2D в 1600х1200 при 100Гц.

Более полные сравнительные характеристики видеокарт этого и других классов вы можете увидеть также в наших 3DGiТогах.

По результатам исследования ASUS Extreme N7800 GTX TOP 256MB получает награду в номинации «Оригинальный дизайн» (за август).



Теоретико-аналитические материалы и обзоры видеокарт, в которых рассматриваются функциональные особенности GPU ATI RADEON X800 (R420)/X850 (R480)/X700 (RV410) и NVIDIA GeForce 6800 (NV40/45)/6600 (NV43)



Процессор для тестирования предоставлен компанией


Благодарим компанию ASUSTeK Russia за предоставленныевидеокарты
