Высокопроизводительный сетевой накопитель Thecus N4800


В конце лета мы познакомились с двухдисковым накопителем N2800 компании Thecus, основанным на новой платформе с процессором Intel Atom. Сегодня пришла очередь протестировать его старшего брата — N4800.

Это устройство отличается наличием четырех дисковых отсеков, двух портов USB 3.0, аналогового стереовыхода, встроенной батареи и слота расширения PCIe. Так что по аппаратной конфигурации его можно поставить сегодня на высшую ступень домашних и SMB-устройств. Кроме того, за прошедшее время производитель существенно обновил прошивку и добавил модуль, реализующий функции медиаплеера.

Комплект поставки и внешний вид

Накопитель поставляется в стандартной картонной коробке. Несмотря на достаточно большой размер и вес, производитель установил на нее пластиковую ручку, но пользоваться ей стоит осторожно. Оформление упаковки устройства не изменилось — темные тона, фотографии, варианты использования, технические характеристики.

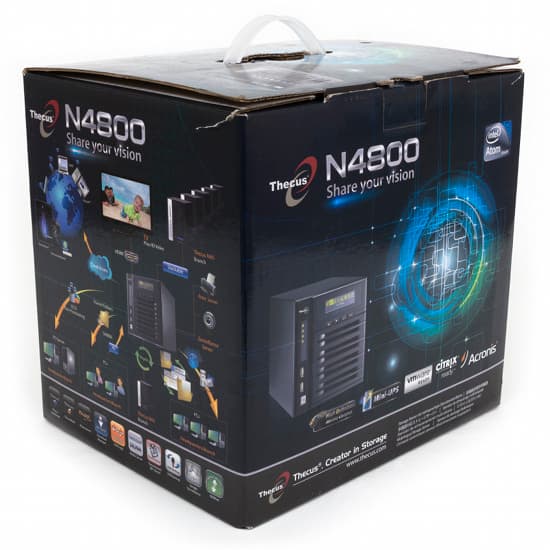

Упаковка Thecus N4800

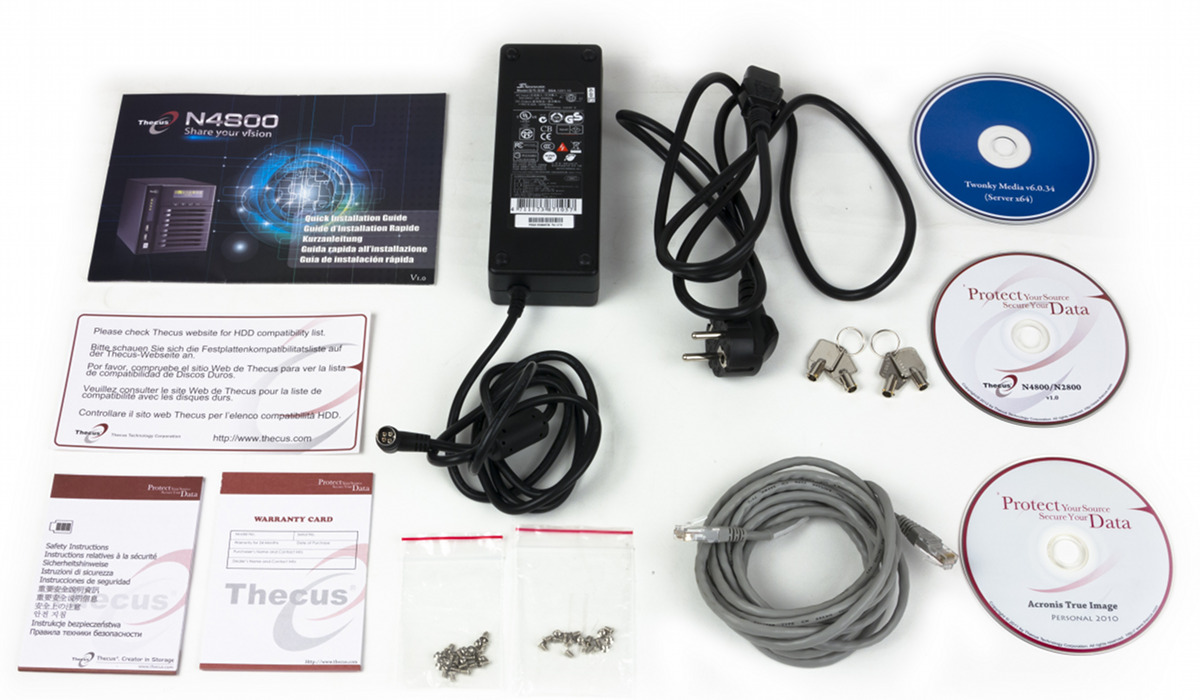

Комплект поставки мало отличается от других устройств: накопитель, внешний блок питания 19 В 6,32 А с кабелем, сетевой патч-корд, комплект винтов для крепления дисков, ключи для замков дисковых отсеков, листовка по установке, гарантийный талон, компакт-диск с программами и электронными версиями документов, копия Acronis True Image Personal 2010 с лицензионным ключом, обновление медиасервера Twonky Media. Дополнительно присутствует встраиваемая аккумуляторная батарея 15,2 В 1000 мА·ч, которая позволяет повысить надежность работы накопителя в случае перебоев с электропитанием.

Использование внешнего блока питания для накопителя подобного класса несколько необычно. Это, конечно, позволяет снизить уровень шума, но с точки зрения установки не очень удобно, да и мощность у него, на наш взгляд, слишком высокая, что приводит к большим размерам и весу.

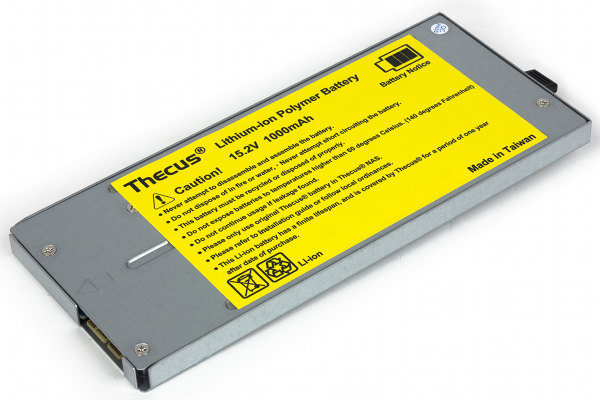

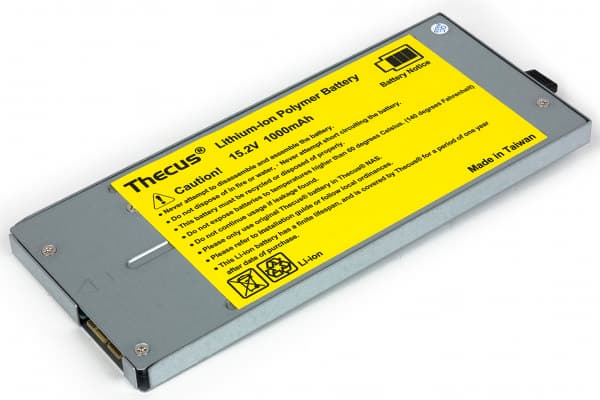

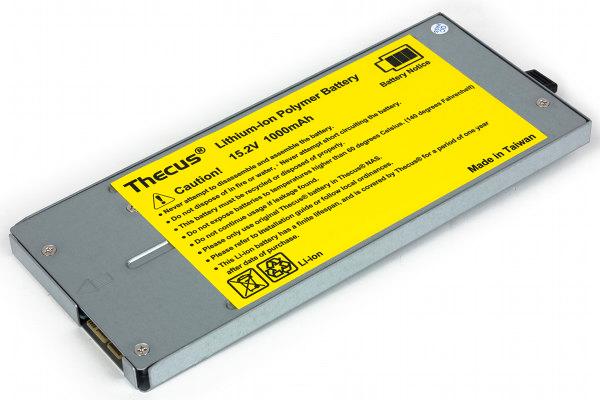

Батарея Thecus N4800

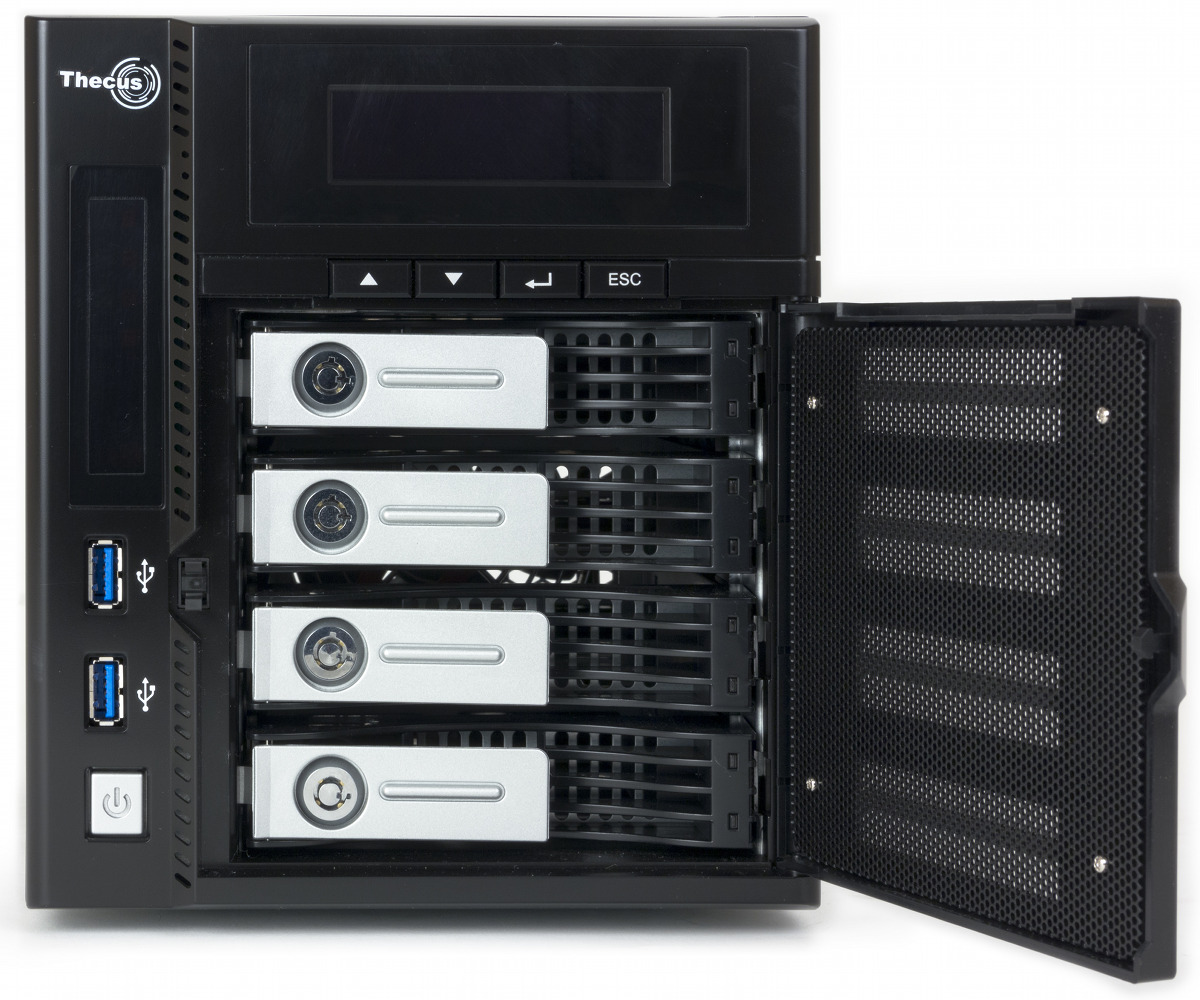

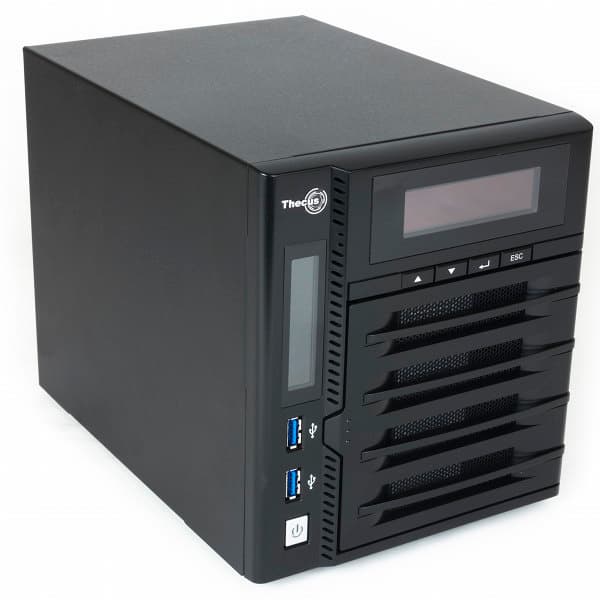

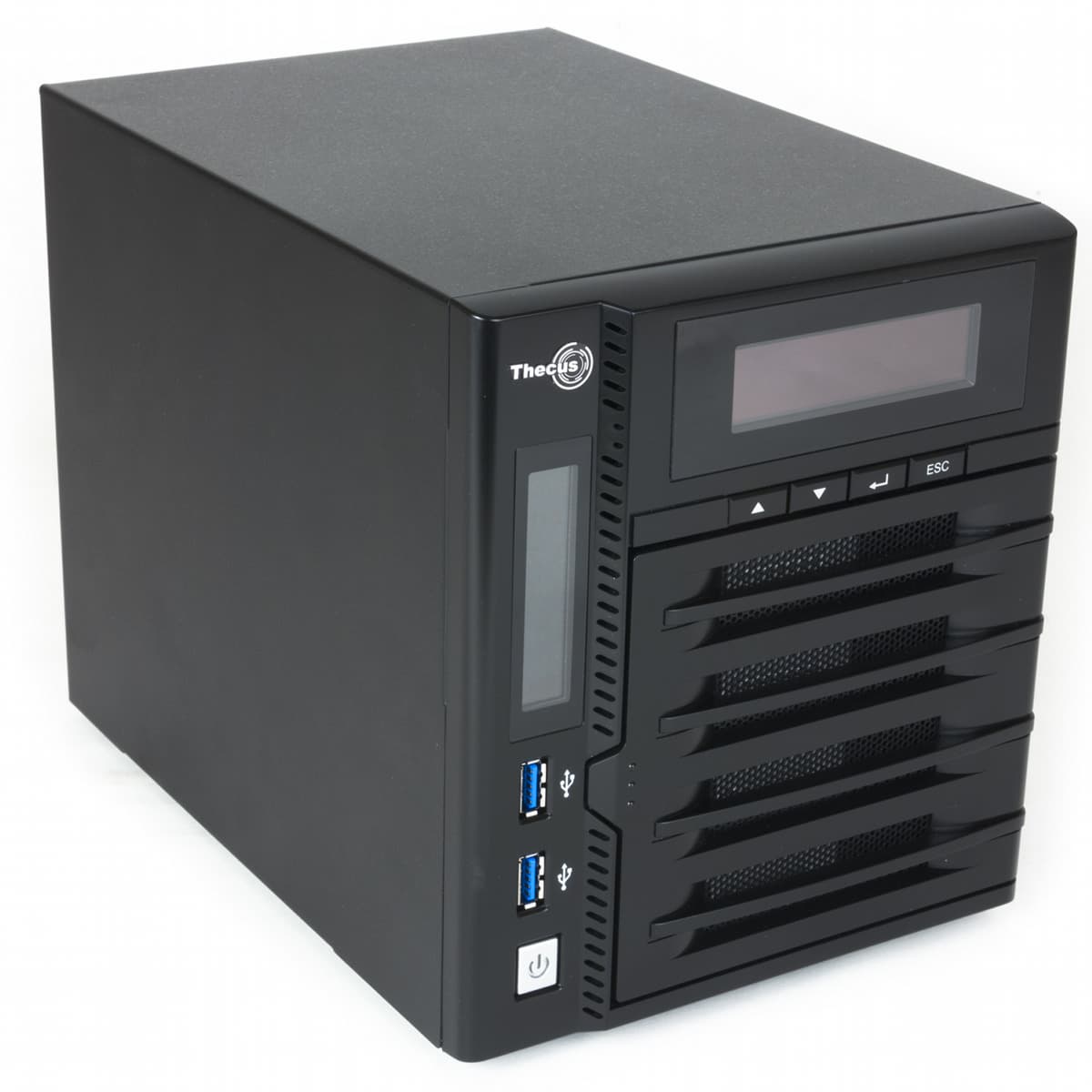

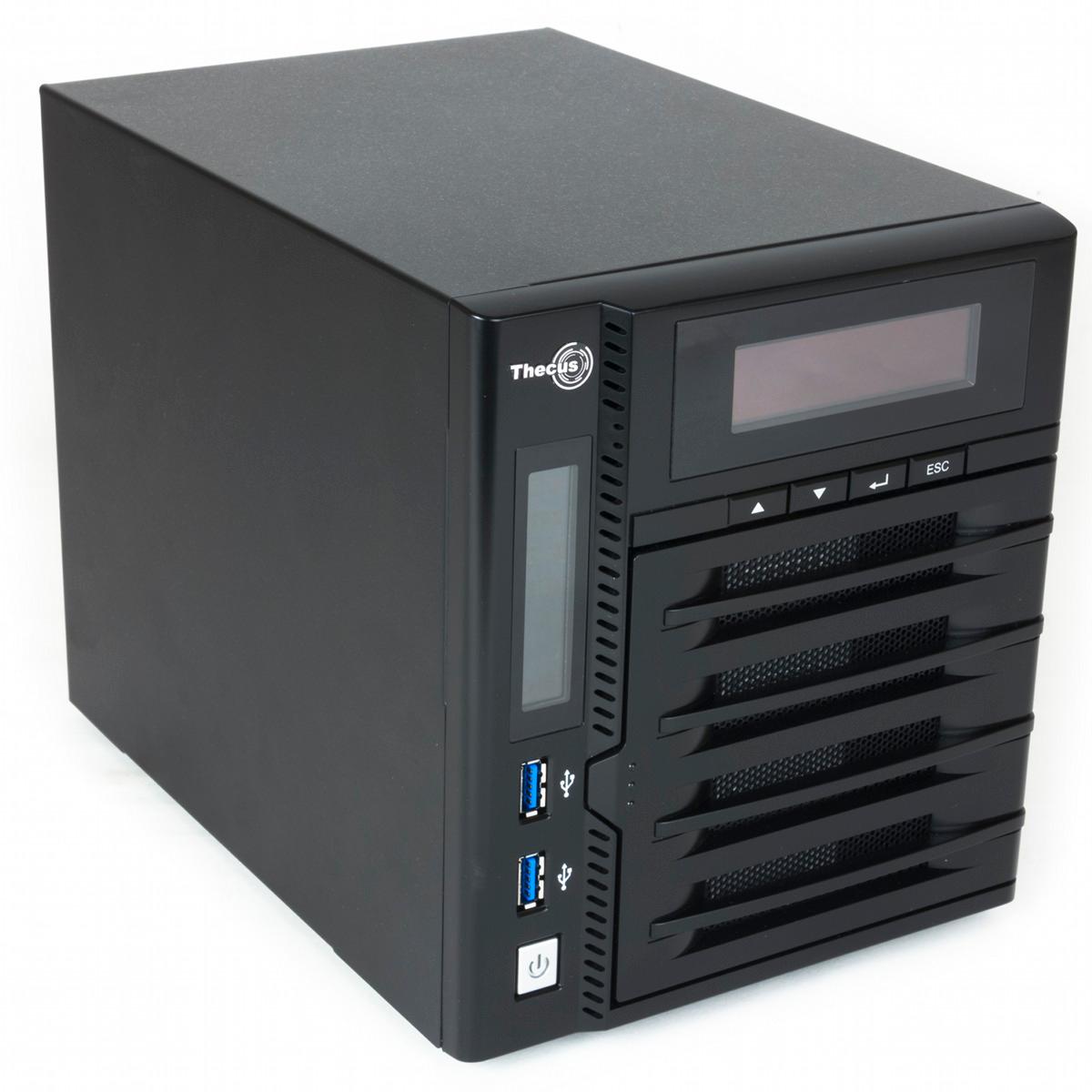

Внешне Thecus N4800 выглядит традиционно. Корпус средних размеров (около 17×25×20 сантиметров) имеет черную пластиковую переднюю панель и черный металлический кожух. Диски устанавливаются в отсеки с горячей заменой с использованием рамок. При этом отсеки скрыты за дверцей на передней панели, которая также является решеткой для поступления воздуха в систему охлаждения устройства.

Над отсеком находится матричный индикатор с подсветкой и четыре кнопки управления. Это решение позволяет без использования web-интерфейса проверить состояние устройства и сделать некоторые настройки. Вертикально по левому краю панели разместили светодиодные индикаторы активности и состояния дисков, сетевых и USB-портов, под ними — два порта USB 3.0 и кнопка включения устройства со встроенной подсветкой.

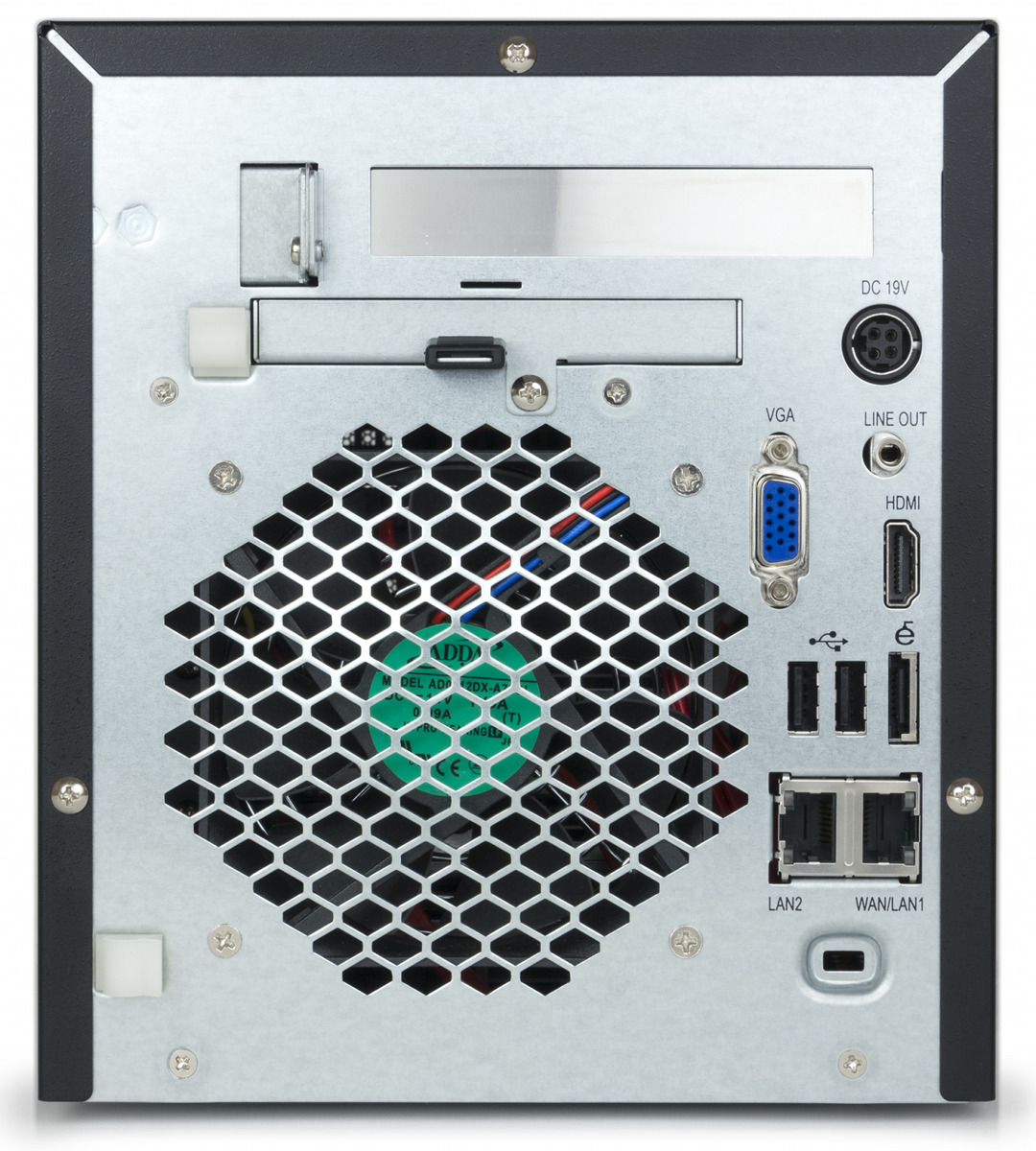

На краске для задней панели и дна решили сэкономить — здесь мы видим просто металл. Как обычно, больше всего места сзади занимает решетка 90 мм вентилятора. В верхней части панели можно увидеть стандартный слот расширения, закрытый заглушкой, а ниже — отсек для установки аккумуляторной батареи. В правой части сосредоточены все разъемы — вход блока питания, VGA, HDMI, аналоговый стереовыход (миниджек 3,5 мм), два USB 2.0, один eSATA, два гигабитных сетевых порта с индикаторами. Завершает список крепление для замка Кенсингтона.

Несколько необычно расположение входа блока питания в верхней части корпуса. Это не очень удобно с практической точки зрения — при любой перекоммутации (например, подключении устройств USB), есть шанс задеть основной кабель питания. Производитель предусмотрел пару пластиковых зажимов для него, но лучше было бы изменить дизайн печатной платы.

Отметим, что кроме передней панели, воздух может поступать через небольшую дополнительную решетку на дне. С точки зрения защиты от пыли, более эффективно было бы разместить ее на боковой стенке. Других замечаний к дизайну накопителя нет.

Конструкция и аппаратные характеристики

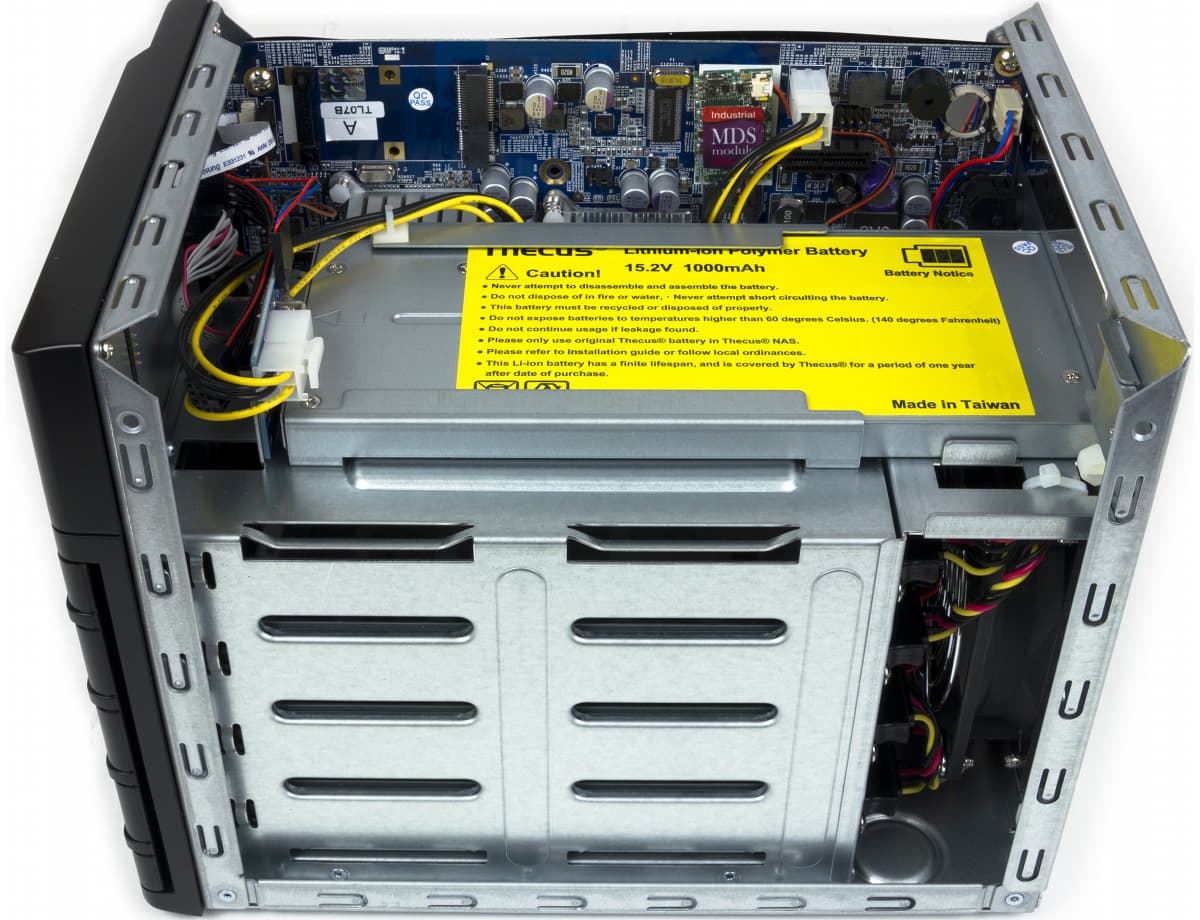

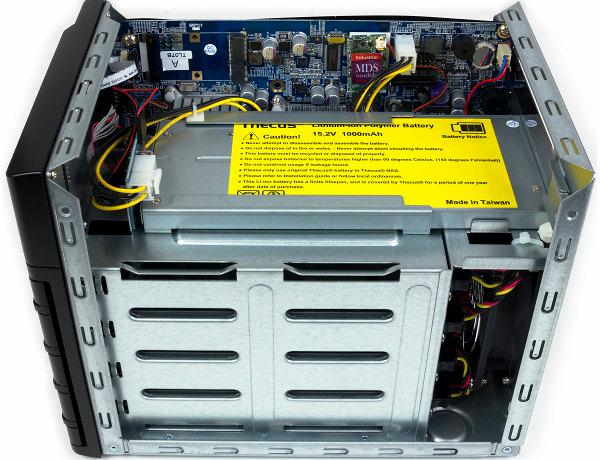

Накопители Thecus отличаются механической надежностью конструкции. В N4800 есть металлическая рама, на которой закреплены все остальные элементы — печатная плата, разъемы для винчестеров, батарея, вентилятор, плата передней панели с индикатором. Отметим, что производитель не использовал стандартный бекплейн для дисков, а установил совмещенные разъемы SATA данные+питание прямо на корпусе. От них к основной печатной плате идут индивидуальные кабели. Не самое удачное решение с точки зрения надежности подключений. В целом, внутреннее строение выглядит не очень красиво — слишком много разных кабелей и отдельных мини-плат. Так что если вам вдруг придется разбирать устройство — не забудьте записать, как все было подключено. К счастью, снять вентилятор системы охлаждения (для чистки или замены) относительно просто.

Основой платформы накопителя служит процессор Intel Atom D2700 (2,13 ГГц, два ядра, четыре потока), а помогает ему чипсет Intel ICH10. Обе микросхемы снабжены пассивными игольчатыми радиаторами. Объем оперативной памяти составляет 2 ГБ. Накопитель имеет два стандартных слота SODIMM, так что при необходимости этот объем можно увеличить, установив еще один модуль 2 ГБ DDR3-1333.

Все порты SATA/eSATA и USB 2.0 реализованы силами чипсета. Для USB 3.0 есть отдельная микросхема NEC D720200. Основная часть прошивки хранится в DOM с интерфейсом SATA объемом 1 ГБ, как и в младшей модели. Для дополнительной защиты накопитель может самостоятельно делать регулярные копии системных разделов и при ошибке загрузки использовать последнюю рабочую копию.

Сетевые контроллеры представлены парой Intel 82574L. Дополнительно на плате можно обнаружить чип Realtek ALC262 для вывода аналогового звука.

Обращают на себя внимание и два слота расширения — PCIe x1 (можно установить карты и других форматов, поскольку разъем не имеет задней перемычки) и miniPCIe. Их можно использовать для дополнительных сетевых карт, однако на сайте производителя информации по этому вопросу явно недостаточно. На печатной плате можно увидеть еще несколько разъемов и блоков перемычек, однако определить их назначение не представляется возможным.

Аппаратная конфигурация Thecus N4800 является одной из наиболее мощных в своем классе. Отдельно отметим наличие стандартных слотов расширения, что может быть полезным для специальных задач.

Что касается видеовыходов, то недавно компания представила специальный модуль для использования устройства в качестве медиаплеера. Мы расскажем о нем в соответствующем разделе.

Тестирование устройства проводилось с прошивкой версии 2.03.06.atom.

Сборка и настройка

Конструкция рамок для винчестеров полностью аналогична использованным в младшей модели. Так что и здесь можно устанавливать диски формата 3,5″ или 2,5″. Образ операционной системы находится на встроенном флэш-диске, и для запуска системы не потребуется компьютер. Наличие индикатора и кнопок управления позволяет осуществить некоторые настройки системы. Во время работы на нем отображается информация об имени, сетевом адресе, статусе вентилятора, батареи и RAID-массива. После ввода пароля (четыре цифры) можно будет изменить сетевые адреса интерфейсов, отключить звуковой сигнал, сбросить настройки. Индикация дисплея отключается после нескольких минут неактивности.

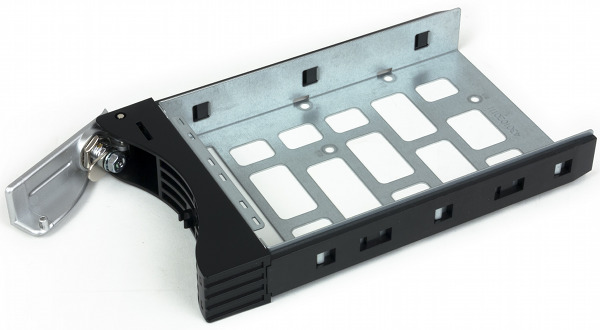

Рамка жесткого диска Thecus N4800

По умолчанию накопитель использует фиксированный IP-адрес для основного сетевого интерфейса, что не очень удобно. Изменить его можно через блок управления на лицевой панели или утилиту Thecus Setup Wizard, существующую в версиях для Windows и Mac OS.

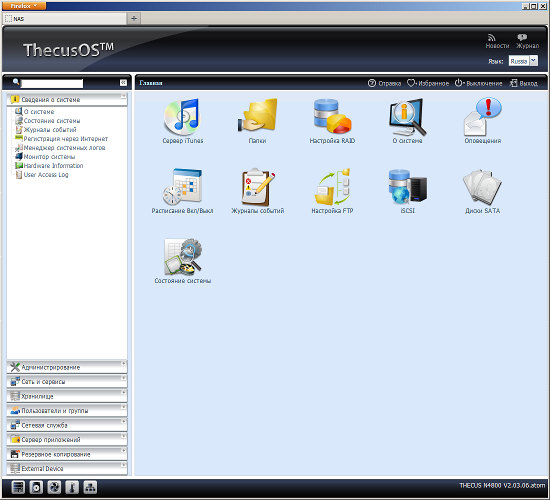

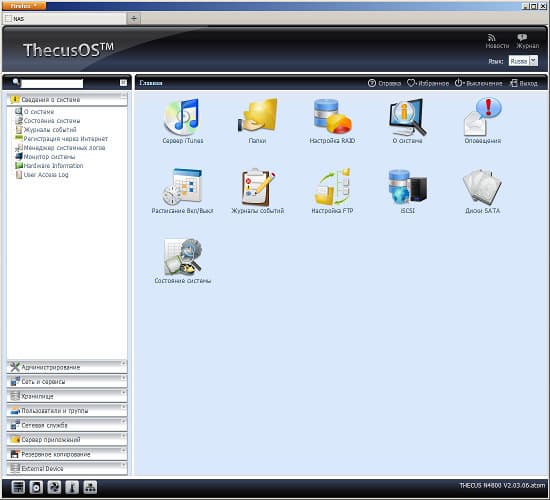

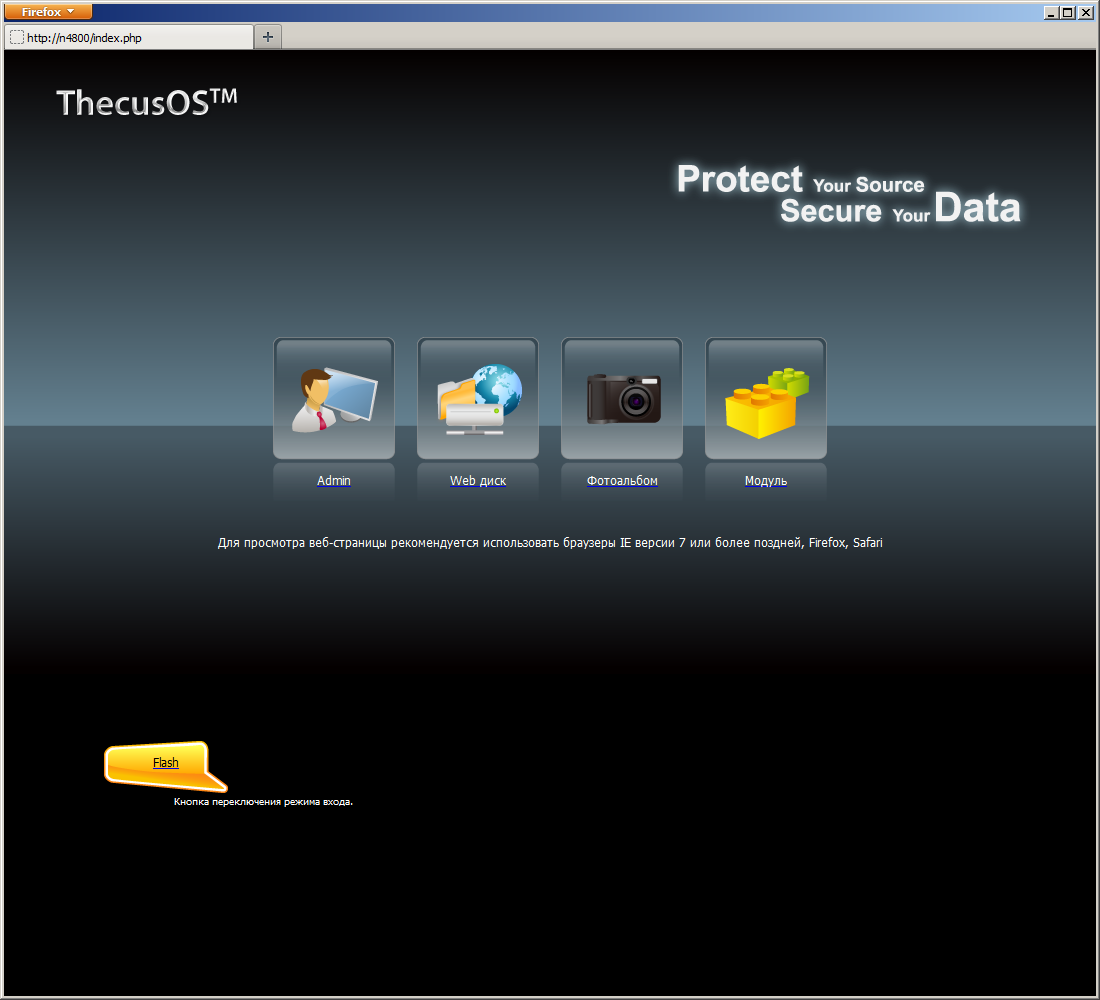

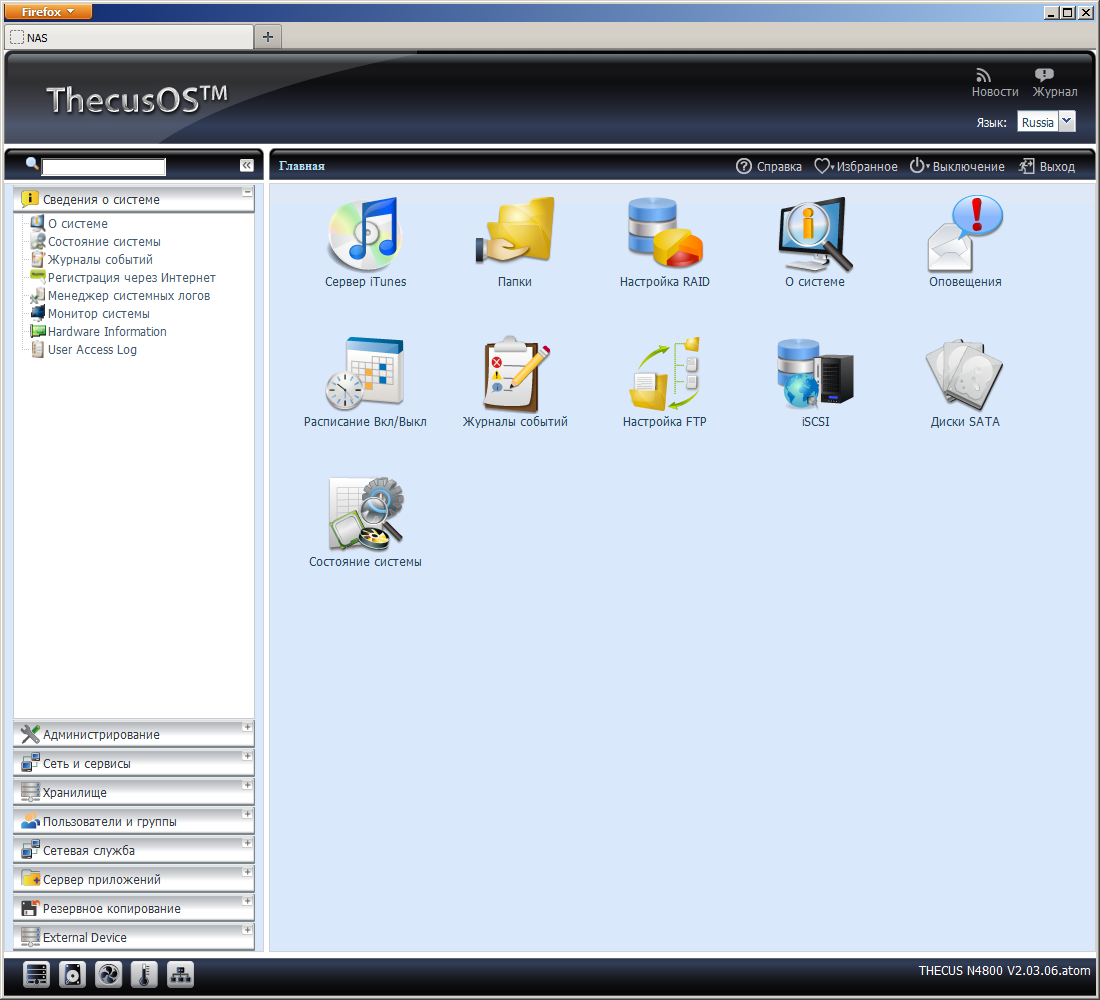

Основным вариантом настройки устройства является привычный web-интерфейс. У Thecus он представлен в традиционном формате дерева меню в левой части экрана и основного окна в центре. Также отметим наличие переводов, в том числе на русский язык, поддержки HTTPS (в том числе — загрузка собственных сертификатов), опции изменения рабочих портов, дополнительных служебных иконок/ссылок, встроенной справочной системы. При первом входе предлагается установить несколько основных опций — настроить систему оповещения администратора по электронной почте, создать дисковый том и локального пользователя. На странице «Избранное» можно собрать ссылки на наиболее часто используемые опции.

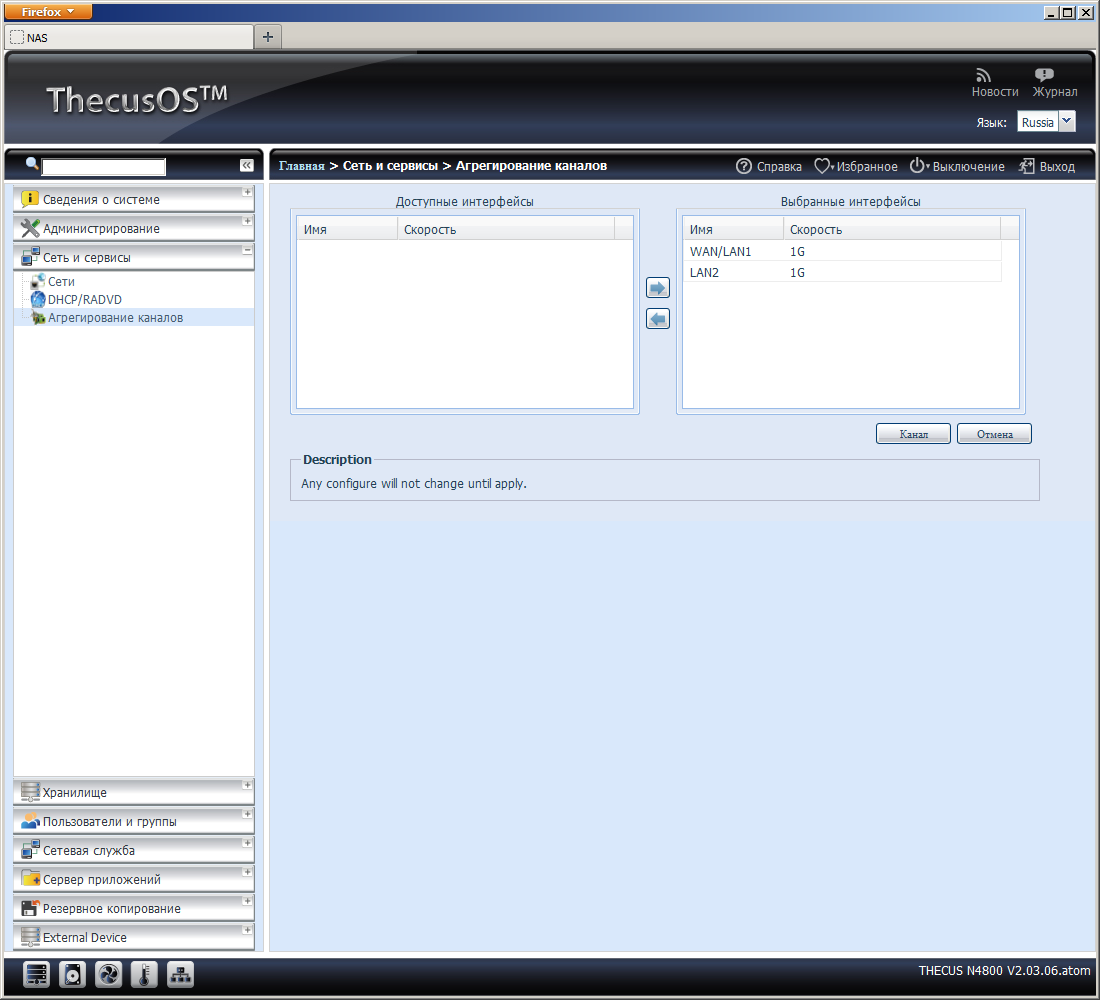

Компания Thecus использует два сетевых порта на многих своих устройствах. Не стал исключением и N4800. Отметим, что гигабитные порты имеют поддержку Jumbo Frames, IPv6, WOL, режима объединения. Возможно использование устройства в качестве NAT-роутера, при этом для второго сетевого порта можно использовать серверы DHCP/RADVD. При необходимости можно добавить в накопитель дополнительные сетевые порты, установив карту расширения в слот PCIe.

Для обнаружения в сети есть клиенты UPnP и Bonjour, интегрировать устройство в системы сетевого мониторинга поможет SNMP, для удаленного доступа может оказаться полезным клиент DDNS и встроенная функция настройки трансляции портов по протоколу UPnP (но наш тестовый роутер она не смогла определить). Изменение сетевых настроек (например адресов) требует перезагрузки сетевого накопителя, что не всегда удобно. Упомянем здесь и поддержку сервера TFTP.

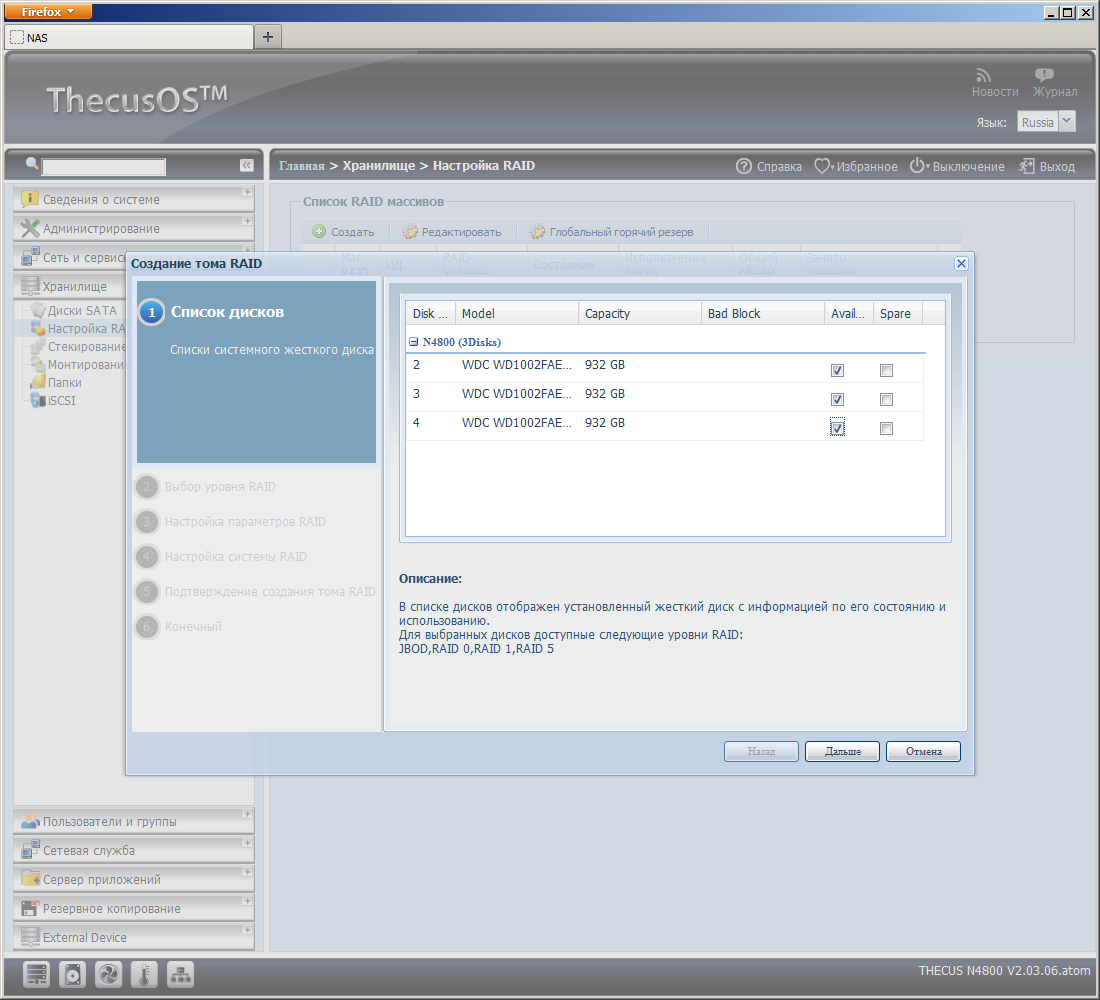

N4800 умеет работать с дисковыми массивами различных типов — JBOD, RAID0/1/5/6/10. Для отказоустойчивых версий можно заранее указать диски горячей замены, которые будут использованы в случае отказа основных.

В отличие от младшей модели, N4800 поддерживает увеличение емкости отказоустойчивых массивов последовательной заменой дисков в них, миграцию дисковых томов без потери данных (список возможных вариантов приводится в руководстве пользователя), добавление диска к RAID5.

При создании тома у этого производителя можно установить размер блока массива и выбрать файловую систему — EXT3, EXT4, XFS. Есть возможность оффлайновой проверки целостности файловой системы разделов с данными пользователя.

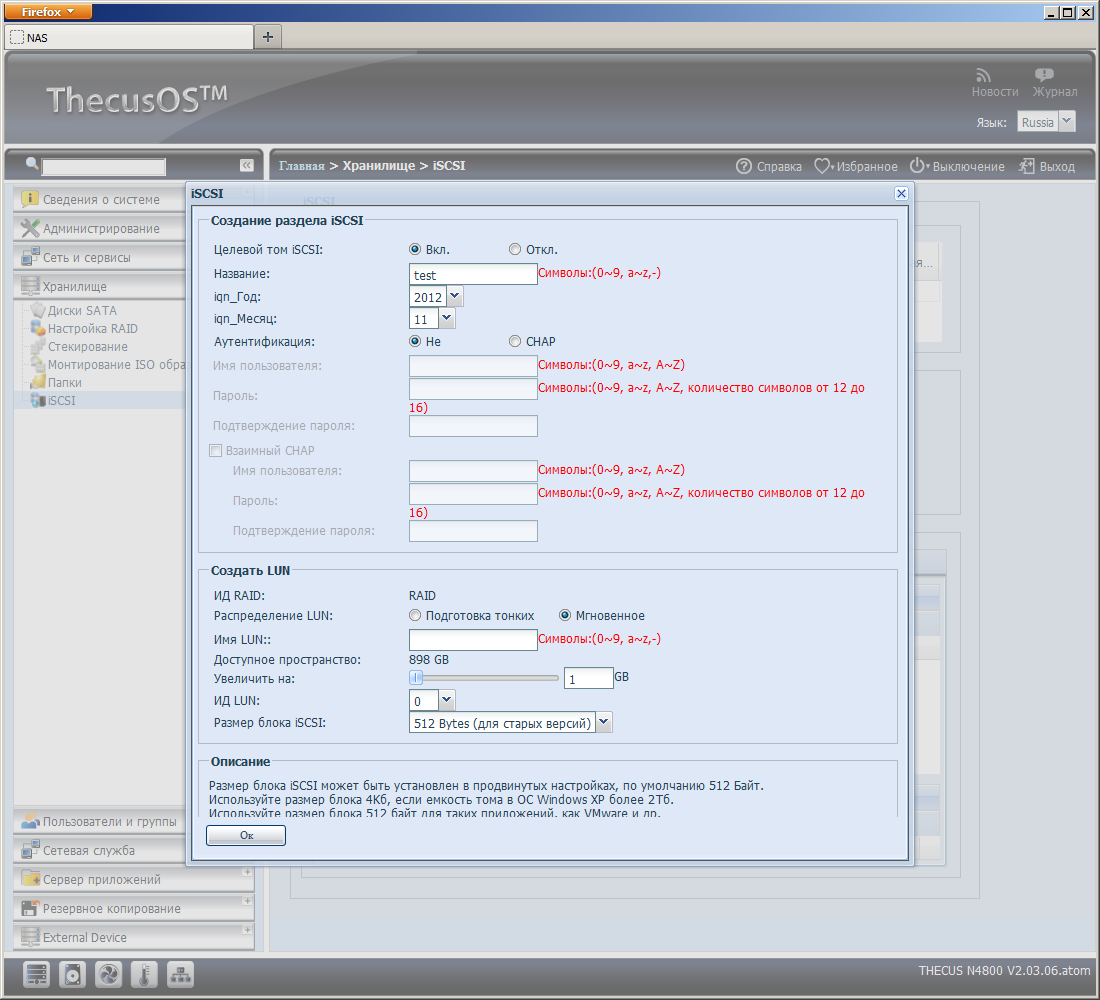

Тома для работы с протоколом iSCSI создаются в файловом режиме на существующих разделах. Устройство поддерживает такие опции, как CHAP, Mutual CHAP, Thin-Provision, iSCSI CRC, iSCSI block size, LUN ACL, LUN Expand и другие.

Есть возможность подключения удаленных томов iSCSI и предоставления их в сетевой доступ в виде общей папки (с NFS не работает). Для этой функции потребуется иметь на удаленном томе файловую систему EXT4.

Аналогичным образом работает монтирование образов оптических дисков ISO 9660/UDF — содержимое диска появляется в новой папке рядом с самим образом. Кстати, сделать образ диска можно и собственными средствами устройства. Функция «Data Burn» умеет создавать и записывать образы и диски. Для записи потребуется внешний оптический накопитель.

Что касается жестких дисков, то система контролирует их температуру и информацию S.M.A.R.T., а также позволяет в ручном режиме запускать встроенные тесты по этой технологии и сканирование поверхности. Здесь же можно активировать отключение питания дисков в случае отсутствия активности.

Работа с общими ресурсами не отличается от других моделей. Создаете папку на нужном томе, устанавливаете для нее права доступа пользователей и компьютеров (для NFS).

Может использоваться локальная база пользователей и групп или быть организовано подключение к Windows AD или LDAP. В первом случае для упрощения работы с большим числом аккаунтов есть опции пакетного создания пользователей путем импорта текстового файла. Предусмотрен также импорт и экспорт данных. Отметим поддержку в системе дисковых квот для пользователей.

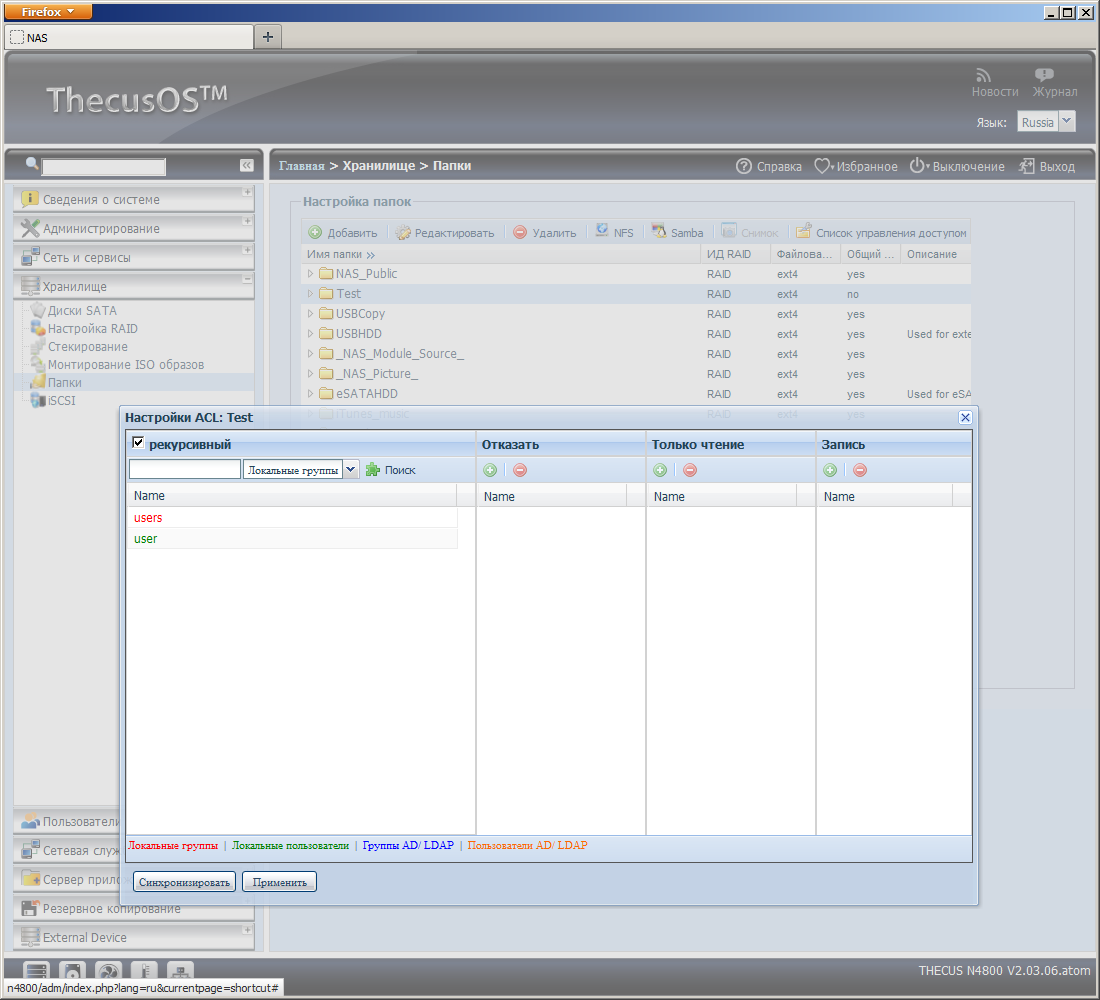

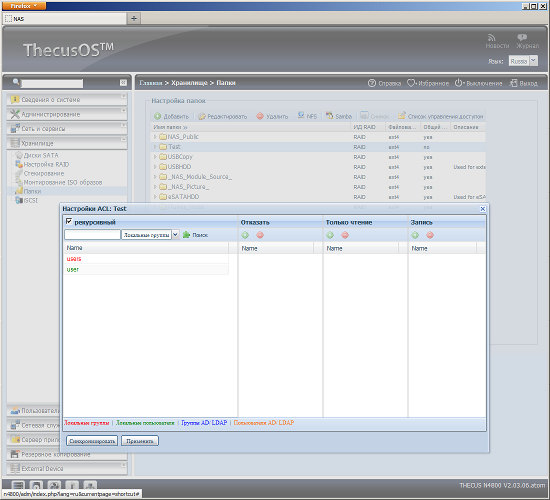

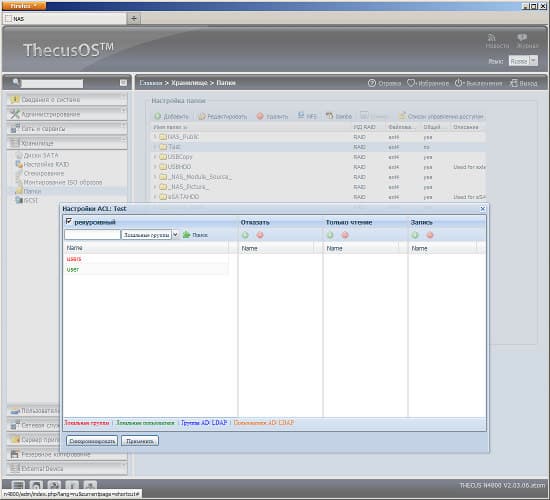

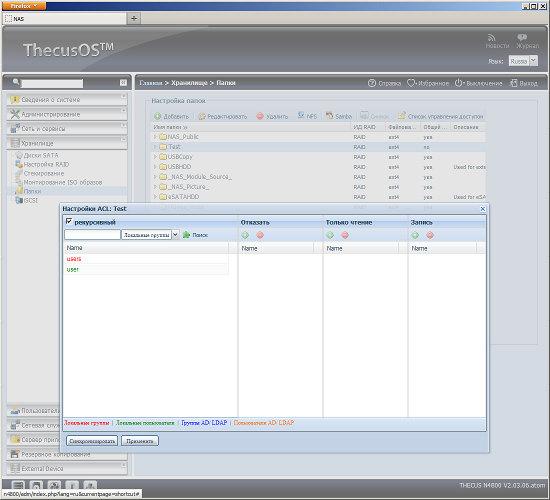

Накопитель позволяет использовать списки контроля доступа для файлов и директорий на общих ресурсах (кроме внешних накопителей). Дополнительно есть возможность сохранения и восстановления этих данных.

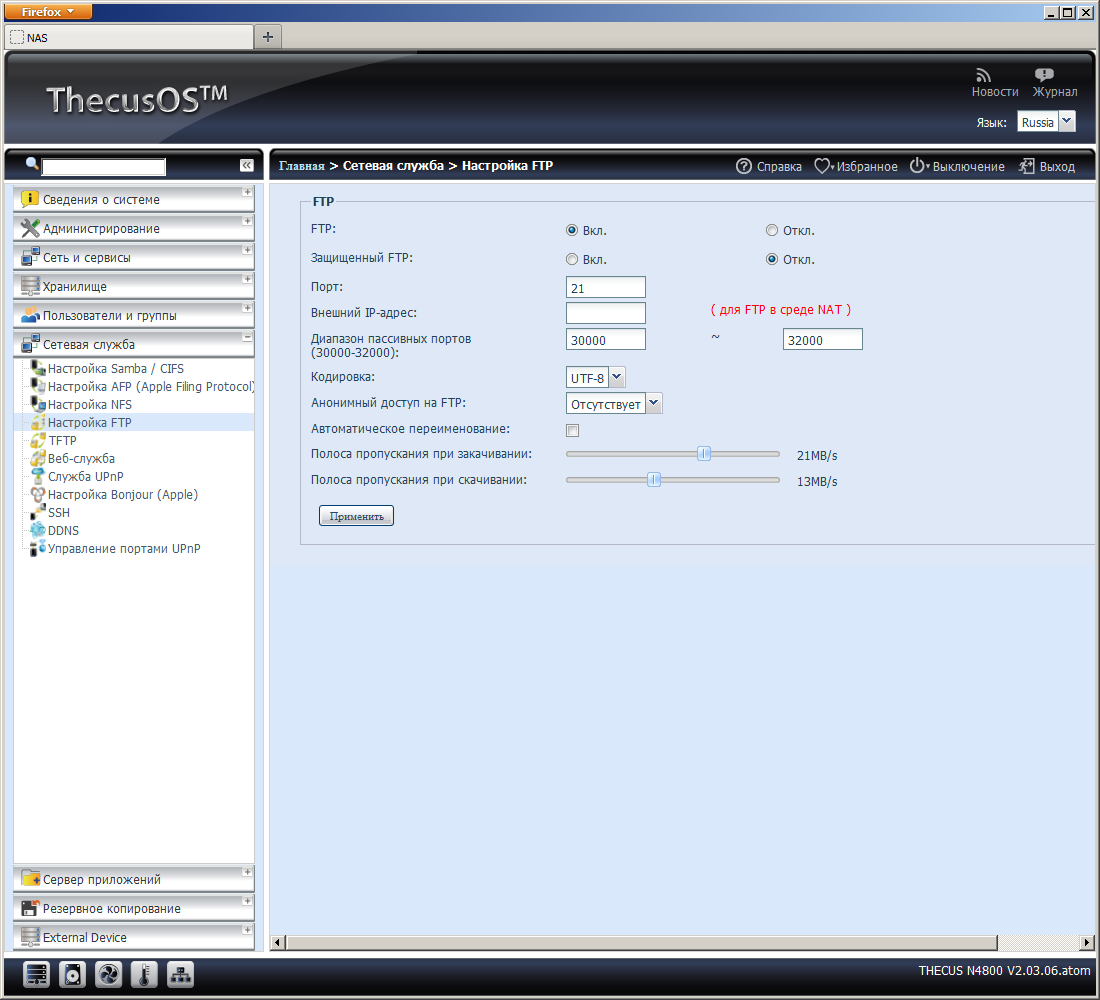

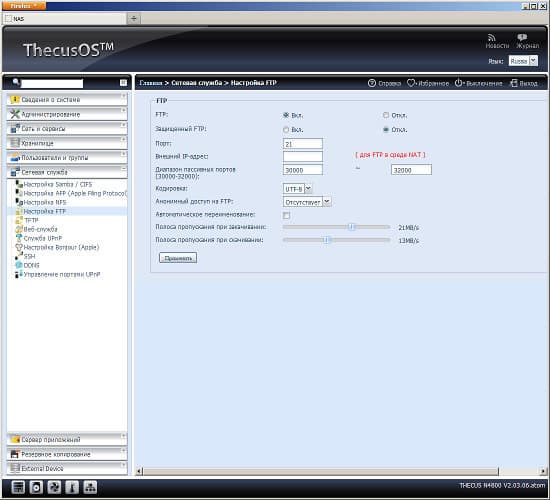

Устройство поддерживает широкий набор протоколов сетевого доступа к данным: Samba/CIFS, AFP, NFS (версии 3 и 4), FTP. Первый может быть настроен на работу с корзиной удаленных по сети файлов, в опциях которой указывается максимальная длительность и объем хранения. AFP пригодится пользователям компьютеров Apple. Он может быть использован также для работы программы резервного копирования Time Machine. Сервер FTP поддерживает выбор портов, пассивный режим, анонимный доступ, шифрование, кодировку UTF-8, установку ограничений на скорость скачивания и загрузки.

Системные опции устройства обычные: установка часов, изменение пароля администратора, обновление прошивки, управление конфигурацией.

Накопитель позволяет установить расписание работы на каждый день недели. Поддерживается выключение и перезагрузка из web-интерфейса, а также управление ИБП. В списке совместимости представлено множество моделей, в том числе сетевых. В отличие от младшего брата, в N4800 есть встроенная батарея, которая позволяет использовать накопитель без внешнего источника бесперебойного питания. В случае пропадания внешнего напряжения, накопитель ждет около минуты, и если оно не появилось, штатным образом выключается. К сожалению, при восстановлении питания автоматического включения устройства не происходит, а узнать через web-интерфейс о состоянии встроенной батареи невозможно.

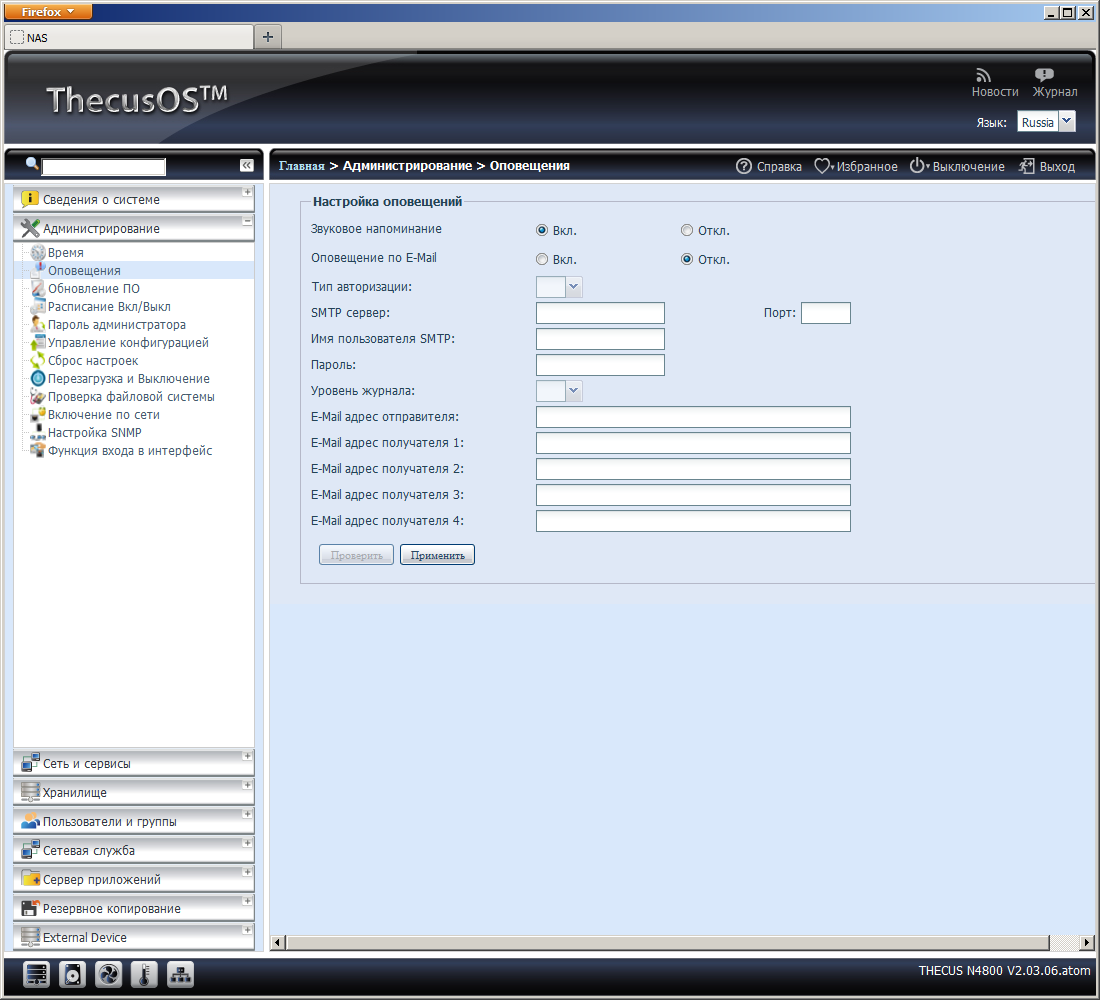

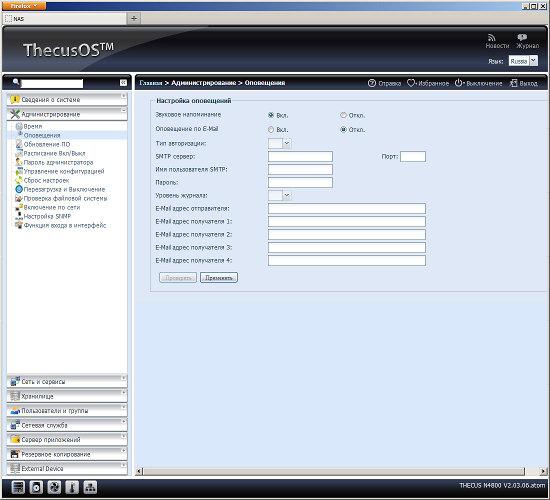

Сервис уведомлений работает через стандартные технологии электронной почты. В опциях можно указать параметры сервера SMTP и до четырех адресов получателей. Если же администратор находится недалеко от накопителя, то он сможет определить критическую ситуацию по звуковому сигналу, светодиодам и дисплею на передней панели. Возможно и использование сервиса Syslog. Накопитель может работать как клиентом, так и сервером. Во втором случае логи просто сохраняются в файлах на указанном общем ресурсе. Никаких средств для их просмотра через web-интерфейс не предусмотрено.

N4800 ведет собственный журнал событий. Во время его просмотра можно использовать фильтры по типу и источнику событий. Возможно скачивание информации в виде текстового файла.

В рассматриваемой версии прошивки есть также опция включения журнала действий пользователя (например, удаления файлов или создания директорий) при работе по некоторым протоколам. Но в тестировании нам не удалось увидеть ни одной записи, хотя папка для хранения данных была создана.

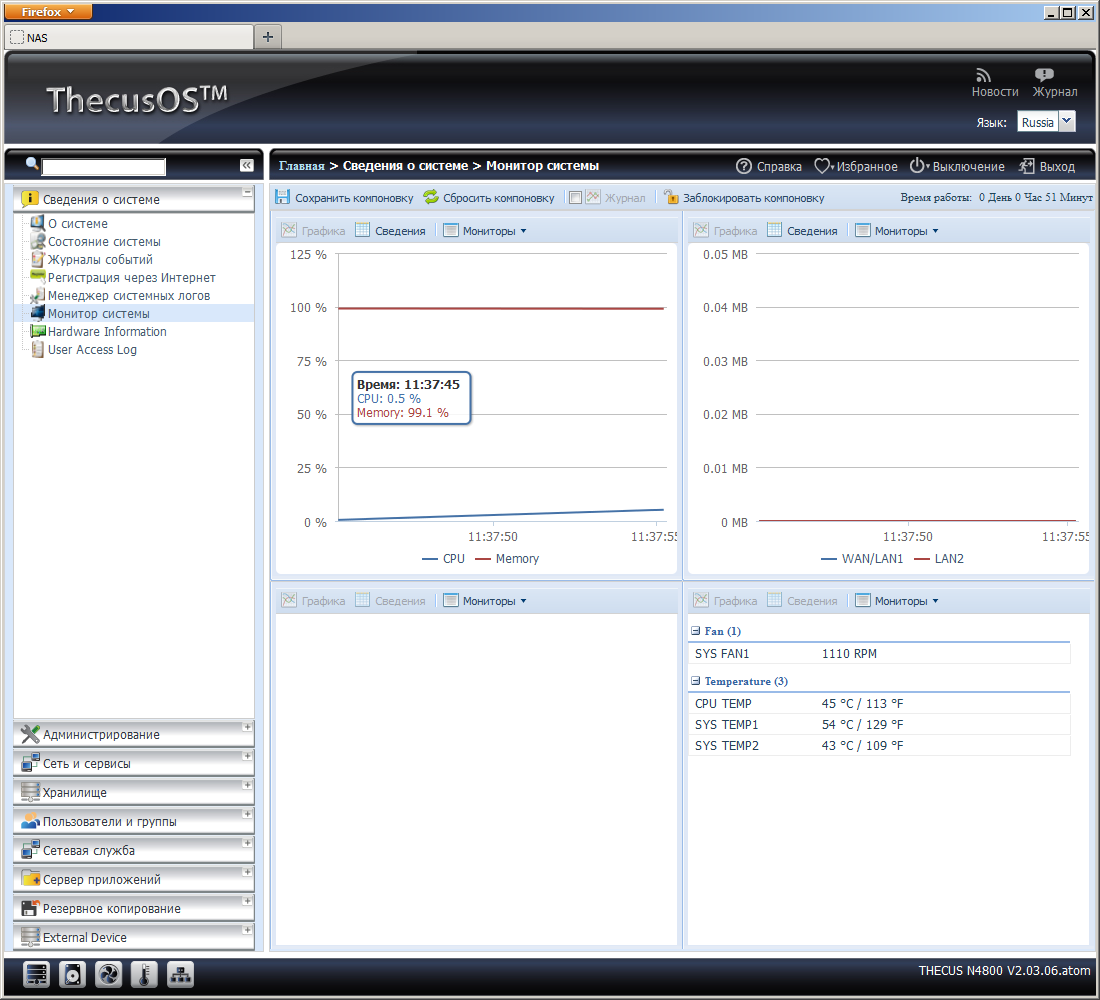

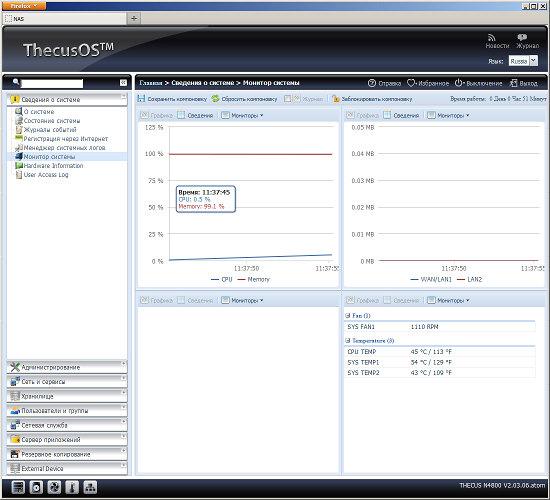

Также были существенно расширены возможности проверки текущего состояния накопителя. Теперь, кроме статуса сервисов, можно увидеть информацию о загрузке процессора, оперативной памяти и сетевых интерфейсов, температуры и скорость вращения вентилятора, детали аппаратной конфигурации устройства. Причем некоторые из этих данных представлены также в динамике в виде графиков.

Внешние устройства

Thecus N4800 может похвастаться интересным набором портов для подключения внешних устройств: два USB 3.0 на лицевой панели, два USB 2.0 и один eSATA на задней панели.

Монтирование разделов внешних накопителей осуществляется в поддиректории общих ресурсов USBHDD или eSATAHDD. При этом права доступа указываются именно для этих папок, так что все внешние диски (с одним интерфейсом) будут иметь одинаковые права. Допускается использование файловых систем FAT32, NTFS, EXT2/3/4. Отключить USB-винчестеры можно через web-интерфейс. Дополнительно можно использовать кнопки передней панели для запуска копирования данных с внешнего диска в папку USBCopy сетевого накопителя.

Принт-сервер позволяет представить USB-модель в сети с доступом по протоколу IPP. При этом у МФУ работает только функция печати.

Дополнительные функции и расширение возможностей

Как и другие производители сетевых накопителей, в последних версиях прошивки компания Thecus выделила большинство дополнительных функций во внешние модули. В базовой прошивке осталось только несколько утилит.

Отметим, что дополнительные утилиты часто имеют собственные страницы настроек, которые доступны через основной web-интерфейс или же по специальному адресу. Кроме того, возможно появление ссылок на них на главной странице входа.

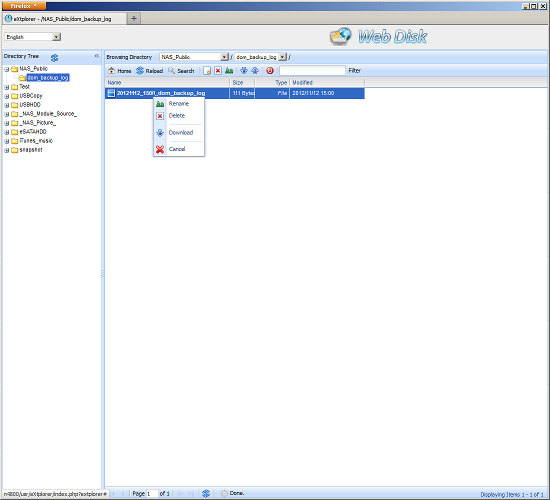

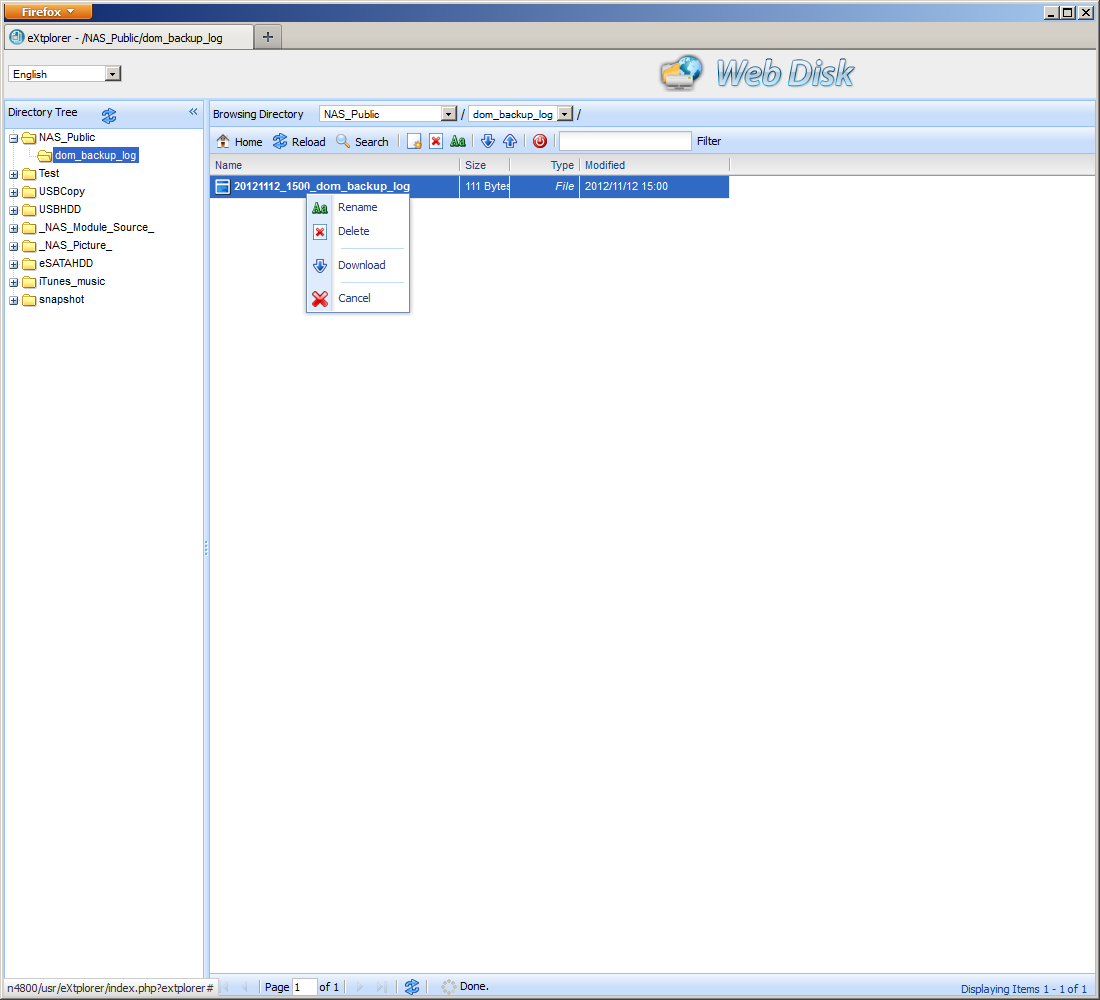

Одной из таких программ является Web Disk. Она может использоваться для управления файлами на устройстве через браузер. Модуль поддерживает все популярные операции с файлами и может пригодиться для сценария удаленного доступа.

Вторая программа, также работающая в браузере, — Photo Server. Она позволяет реализовать публикацию фотоальбомов. Каждый пользователь системы может в своем разделе создать папки и загрузить в них фотографии. Устройство само делает версии меньшего разрешения для фотографий. Каждый снимок может иметь имя и описание. Есть режим слайд-шоу. Фактически изображения сохраняются в общей директории _NAS_Picture_.

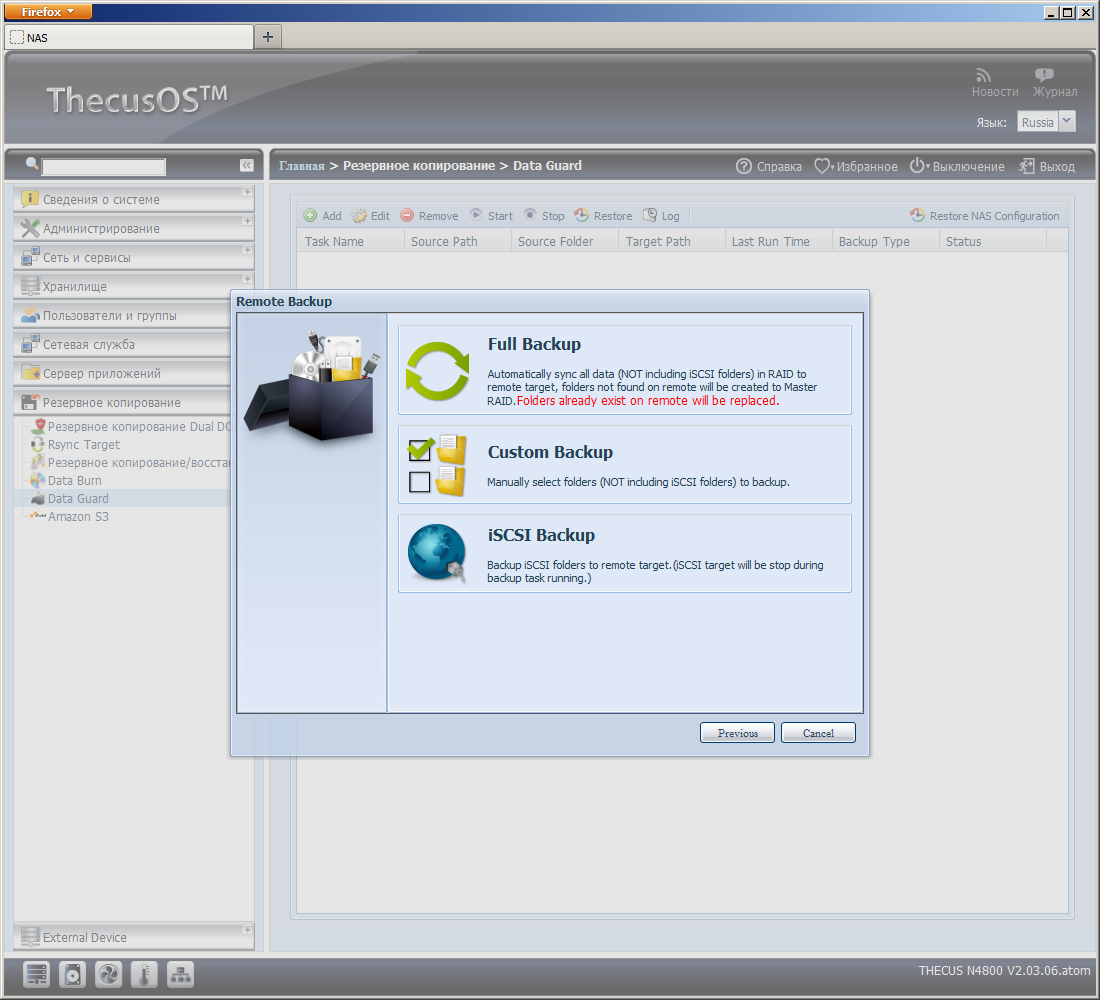

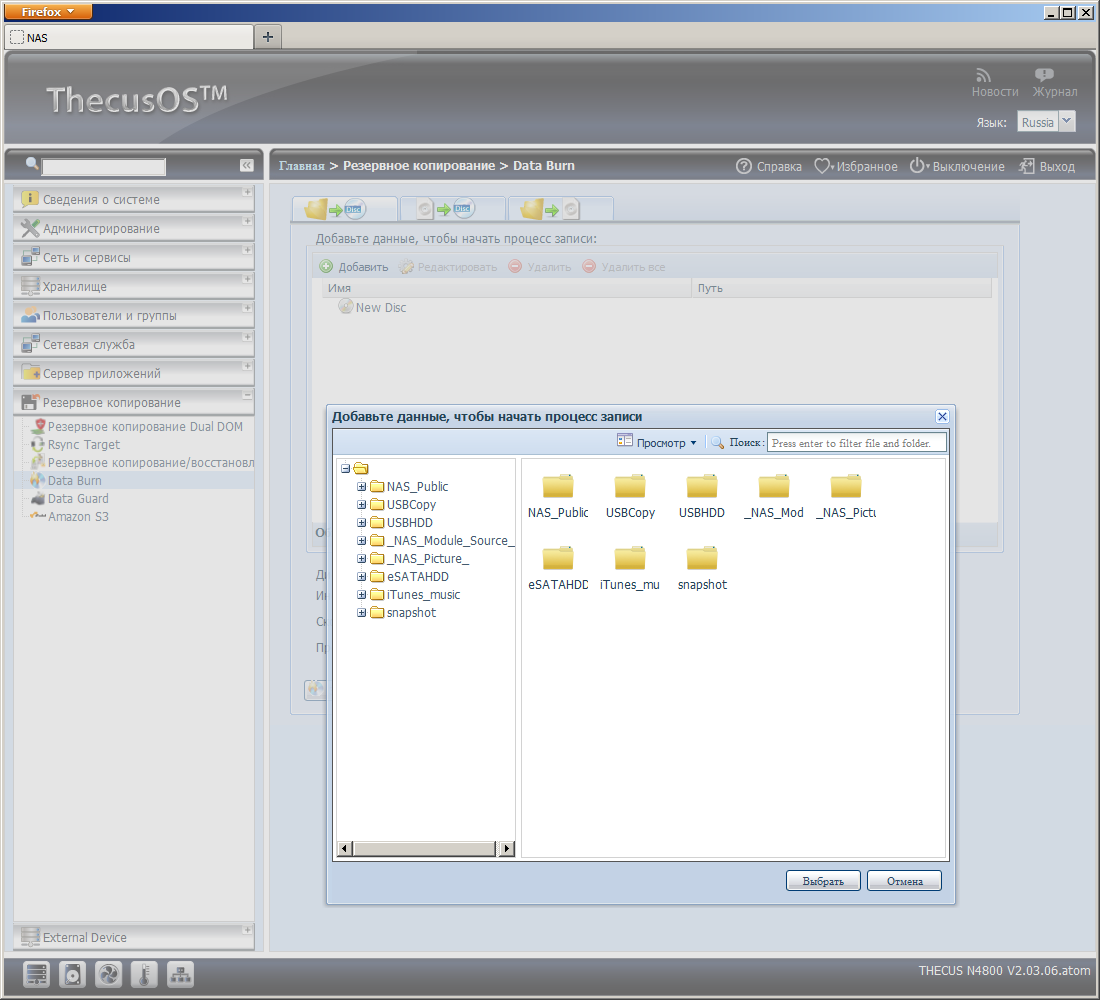

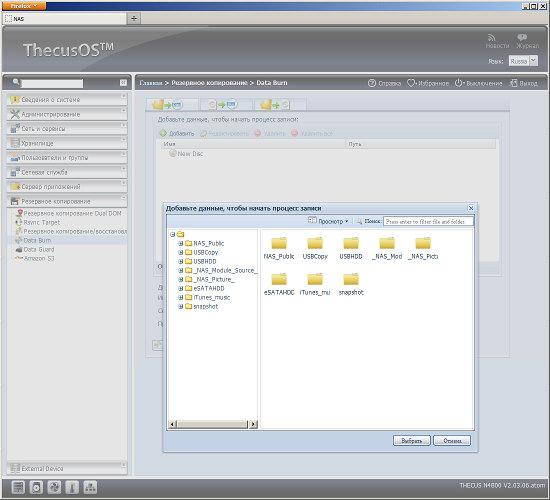

Интерес представляют и встроенные средства резервного копирования. Накопитель может выступать в роли сервера rsync или самостоятельно копировать и восстанавливать папки и iSCSI тома в разных направлениях. В частности, поддерживаются сценарии синхронизации двух устройств по сети, копирование между папками и внешними дисками, резервирование и восстановление iSCSI томов. Есть поддержка облачного сервиса хранения данных Amazon S3.

Последняя программа, которую неожиданно решили оставить в прошивке — сервер iTunes. Она позволяет иметь на сетевом накопителе медиабиблиотеку, доступную из одноименной программы на ПК. Отметим, что напрямую с мобильного устройства ее использовать не получится. Как и ранее, индексируются файлы популярных форматов, включая mp3 и m4a, которые были записаны в общую папку iTunes_music.

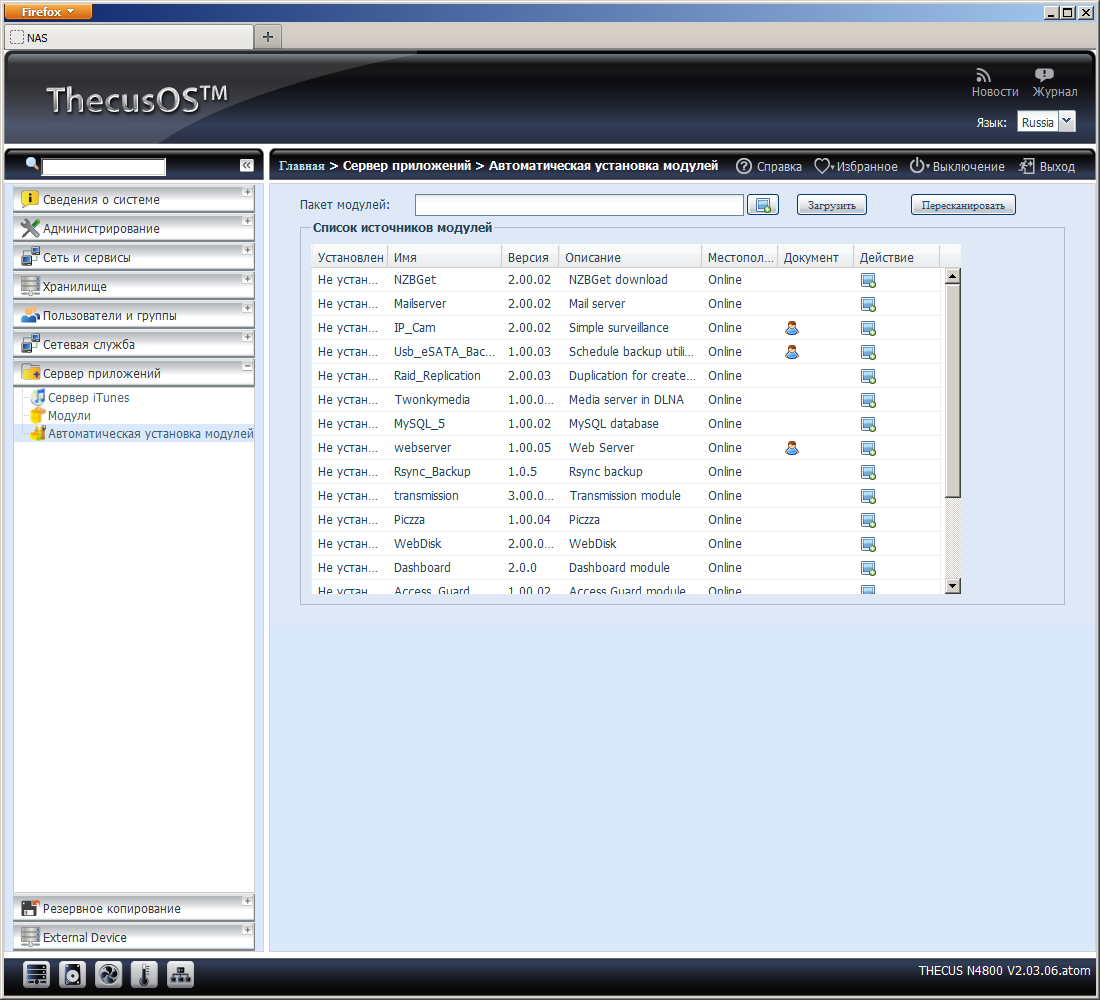

Другие программные модули нужно устанавливать самостоятельно. Для этого есть две возможности — скачать готовый пакет из интернета, с сайта производителя или альтернативных источников, или использовать встроенный в web-интерфейс каталог. Устанавливаются все дополнительные пакеты на один из существующих разделов и при его удалении нужно будет позаботиться о восстановлении работоспособности программ. Учитывая, что модули поддерживают сразу несколько моделей, то список для N4800 практически полностью повторяет предшественника (с учетом обновлений за прошедшее время), так что повторим краткие описания программ:

  • Access_Guard: межсетевой экран с поддержкой указания пользовательских правил на сетевые интерфейсы;
  • Dashboard: модуль для поддержки одноименной программы мониторинга для мобильных устройств;
  • Dropbox: автоматическая синхронизация одной из общих папок с аккаунтом Dropbox;
  • ElephantDrive: резервное копирование папок с NAS в облачный сервис;
  • IP_Cam: простая программа для записи скриншотов с IP-видеокамер;
  • Mailserver: почтовый сервер с поддержкой web-интерфейса работы с почтой;
  • MySQL_5: сервер базы данных и интерфейс phpMyAdmin для него;
  • NZBGet: модуль загрузки nzb-файлов из групп новостей;
  • Piczza: сервер для работы с фотоальбомами;
  • Raid_Replication: утилита полного копирования RAID-томов;
  • Rsync_Backup: модуль резервного копирования на удаленный сервер по протоколу rsync;
  • TranscodingService: утитита транскодирования видео для мобильных устройств;
  • Transmission: популярный клиент для загрузки файлов по протоколу BitTorrent;
  • Twonkymedia: известный DLNA-медиасервер;
  • Usb_eSATA_Backup: модуль резервного копирования общих папок на внешние диски;
  • VirusScan: антивирус на базе технологий McAfee, поддерживается обновление баз и проверка общих ресурсов по расписанию;
  • WebDisk: обновление встроенного сервера работы с файлами через браузер;
  • Webserver: создание собственного web-сервера.

На сайте производителя и на форуме можно найти еще несколько интересных модулей. T-OnTheGo совместно с сервисом транскодирования и одноименной программой из AppStore позволяет работать с мультимедиафайлами с телефона или планшета с iOS. Надо отметить, что несмотря на относительно производительную для сетевых накопителей платформу, транскодирование видео нельзя считать простой задачей для нее. Фактически обрабатываются только некоторые форматы, а результат представляется в формате MP4 низкого разрешения (320×180), что на экранах современных телефонов выглядит не очень привлекательно. Кроме того, пользователь не может контролировать процесс. В нашем случае устройство вдруг взялось за подключенный внешний диск, найдя на нем несколько видеозаписей. Что интересно, загрузка процессора утилитой ffmpeg не отражается в штатном мониторе. Возможно, в новых версиях модулей ситуация немного исправится, но пока проще использовать альтернативный плеер на вашем мобильном устройстве, с поддержкой сервера DLNA или общих папок.

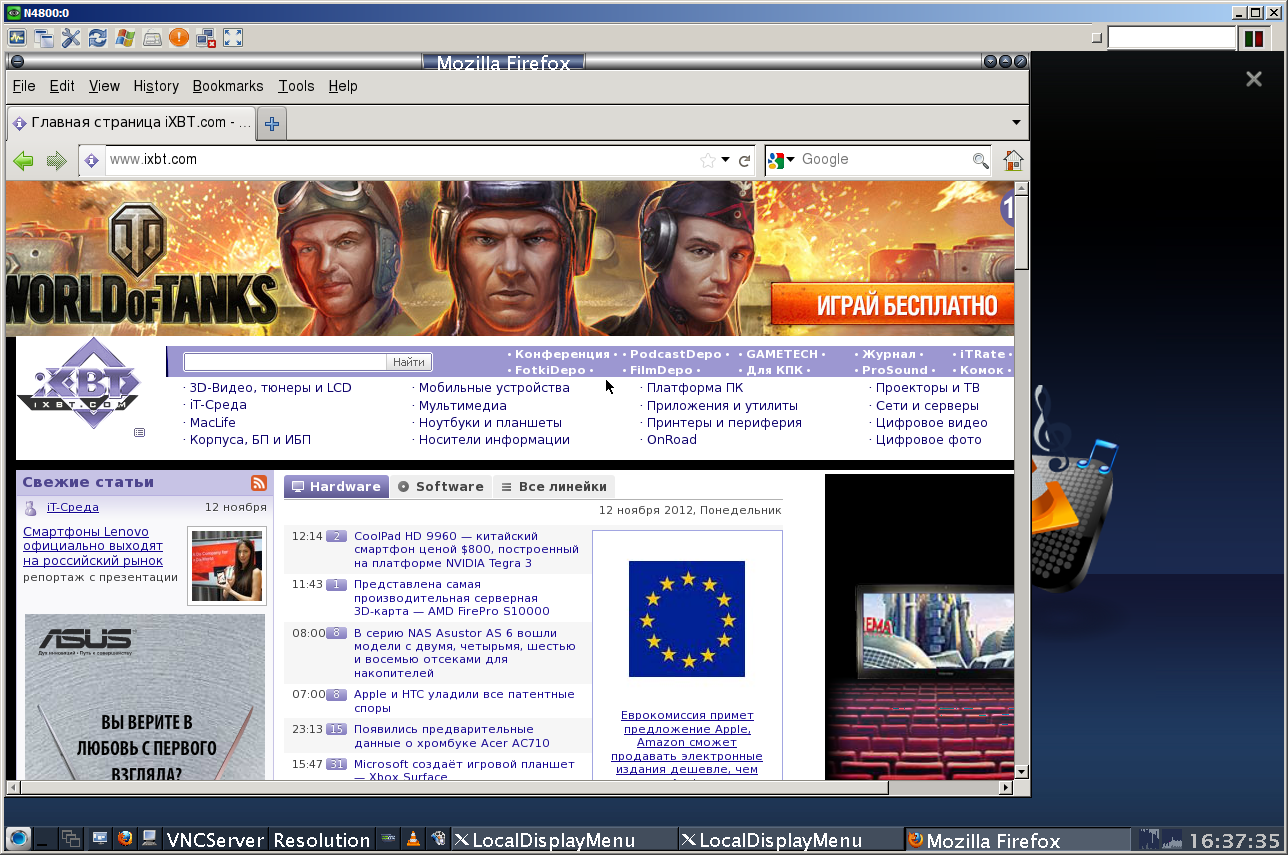

Второй необычный модуль, о котором мы упоминали в прошлой статье, называется Local Display. Он позволяет задействовать графический контроллер процессора для вывода картинки по HDMI или VGA. Сам по себе он мало что дает, поскольку реализует только интернет-браузер и консоль. Однако есть поддержка удаленного доступа к рабочему столу через VNC, так что при необходимости можно использовать устройство в качестве Linux-терминала.

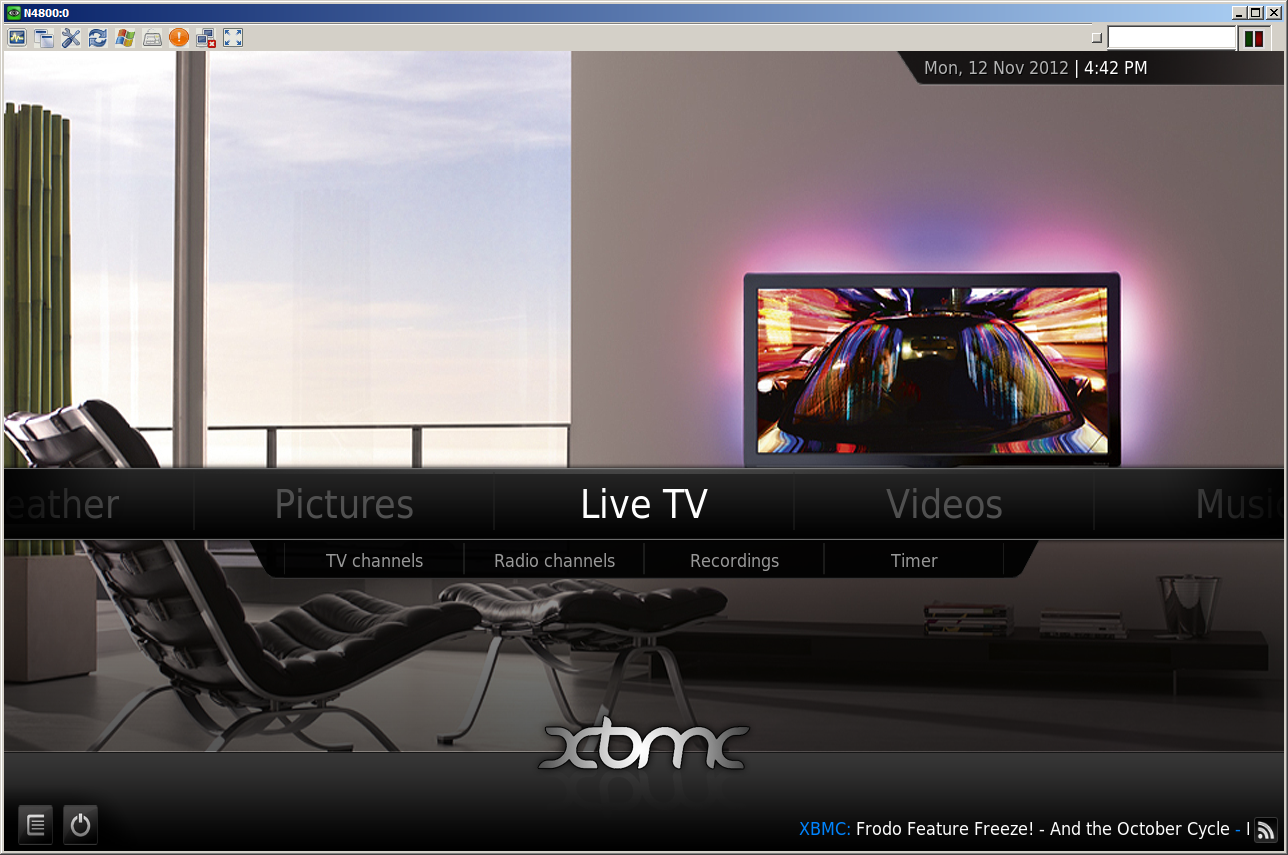

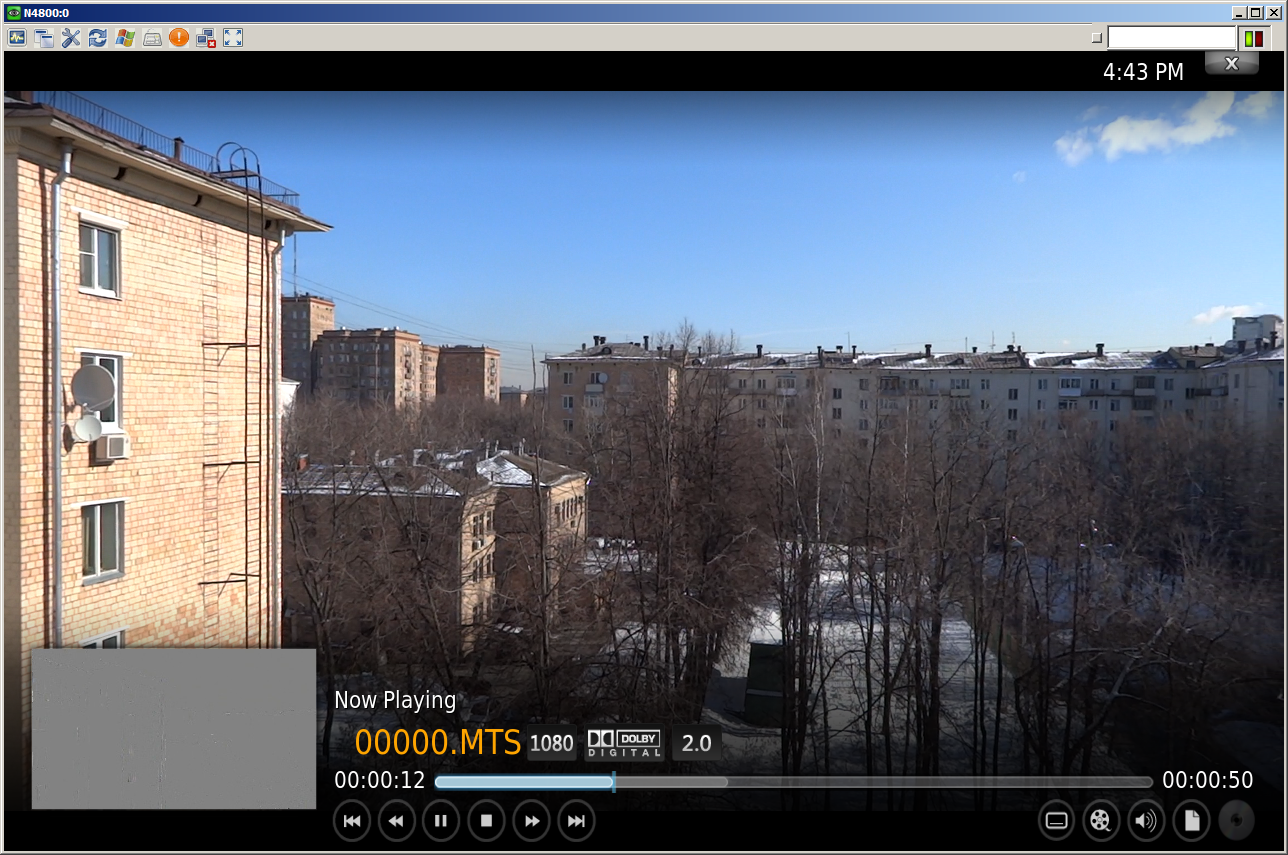

Реальное использование в режиме медиаплеера начинается после установки специализированных программ. Одна из них широко известна создателям HTCP. Речь идет о XBMC — одной из наиболее удобных и универсальных оболочек для данного сценария. Проверка показала, что устройство способно справиться с проигрыванием видео высокого разрешения, однако результат существенно зависит от тонкостей контейнеров, форматов и кодеков. Кстати, кроме воспроизведения, есть и опция записи цифровых телепрограмм после подключения USB-тюнера.

Аналогичная ситуация и со вторым плеером — модулем VLC. Так что, несмотря на техническую возможность реализации современного медиаплеера, программная поддержка пока не позволяет назвать это решение удобным и массовым. Сложности вызывает и управление устройством, поскольку протоколы сетевого контроля указанных программ в текущей версии не работают «из коробки».

Если описанных возможностей недостаточно, можно воспользоваться доступом к консоли по протоколу ssh для установки дополнительных программ.

Производительность

Для проверки производительности устройства использовалась программа Intel NASTP с альтернативными шаблонами. В накопитель устанавливались жесткие диски Western Digital WD1002FAEX, включалась поддержка Jumbo Frames, создавался дисковый массив с файловой системой EXT4 и общая папка на нем. На первом графике представлены результаты тестов одного диска в JBOD, двух в RAID1 и четырех в RAID0/5/6.

Максимальная скорость чтения составляет около 110 МБ/с. Такой результат показывают массивы типов RAID0, 1 и 5 при чтении в несколько потоков. Если же речь идет об одном файле, то можно получить около 80 МБ/с. Скорость записи в зависимости типа массива и числа потоков составляет 60-95 МБ/с, причем самым быстрым оказывается RAID5. На операциях со случайным доступом лучший результат у массива с чередованием.

В целом результаты соответствуют использованной аппаратной платформе. Также отметим отсутствие существенных потерь в производительности при использовании отказоустойчивых массивов.

Рассматриваемая модель имеет высокоскоростные интерфейсы для подключения внешних накопителей. На втором графике представлены результаты тестов внешнего диска той же модели (WD1002FAEX), который подключался через eSATA и USB 3.0. Предварительно винчестер форматировался на ПК с единственным разделом в NTFS и EXT4. Для сравнения были добавлены результаты одиночного диска, установленного внутри накопителя.

Если говорить про использование EXT4, то с ней можно получить до 70 МБ/с на чтении и 40 МБ/с на записи. NTFS существенно медленнее на операциях записи. Интерфейс USB 3.0 в большинстве конфигураций обеспечивает сравнимую с eSATA производительность.

Выводы

Thecus N4800 интересен, прежде всего, своей аппаратной конфигурацией: четырехпоточный x86-процессор с частотой более 2 ГГц, 2 ГБ оперативной памяти, порты USB 3.0 и eSATA, два сетевых интерфейса, слоты PCIe и miniPCIe, видеовыходы VGA и HDMI, встроенный аккумулятор, матричный дисплей. Подобная начинка позволяет ему получить высокие показатели в тестах производительности — 110 МБ/с на чтении и 80 МБ/с на записи. Причем скорость мало зависит от типа дискового массива.

Что касается прошивки устройства, то можно отметить ее постепенное развитие и расширение списка решаемых задач. Последнее обеспечивается реализацией модульной структуры прошивки и онлайн-каталогом дополнительных программ. Отметим недавнее появление антивируса, межсетевого экрана, новой утилиты резервного копирования, программы записи оптических дисков, а также увеличение числа поддерживаемых облачных сервисов хранения данных. Модули для реализации функций медиаплеера сложно отнести к финальным версиям, полезным широкому кругу пользователей, но определенный прогресс с ними есть.

Средняя розничная цена рассмотренной модели в Москве, актуальная на момент чтения вами данной статьи, составляет: $546(15).



Благодарим компанию «Тайле»
за предоставленное на тест оборудование


Благодарим компанию Western Digital и агентство 2L
за предоставленные для проведения тестирования жесткие диски
