Сетевой накопитель QNAP TAS-168 с Android


Современные сетевые накопители наиболее активных на этом рынке производителей с каждой новой версией встроенного программного обеспечения обрастают новыми функциями и возможностями. Они традиционно хранят файлы, раздают мультимедийный контент на плееры, обеспечивают удаленный доступ и резервное копирование, и вообще могут сегодня поспорить с серверами начального уровня по широте предоставляемых сервисов.

Компания QNAP уже достаточно давно в моделях среднего и высокого уровня использует платформы с поддержкой видеовыхода, что позволяет подключить устройство напрямую к телевизору или монитору для реализации локального экрана, включая режим работы медиаплеера.

В то же время, если посмотреть с другой стороны, присутствующие на рынке модели сетевых плееров часто также имеют расширенный набор функций, который с появлением устройств на базе платформы Android стало можно назвать неограниченным. Так что было лишь вопросом времени — когда мы увидим эту операционную систему и в традиционных сетевых накопителях.

Представленные в начале декабря 2015 г. устройства QNAP TAS-168 и TAS-268 совмещают в себе как знакомый интерфейс и возможности QTS (встраиваемого фирменного программного обеспечения QNAP), так и функции компьютеров с Android. Теперь еще сложнее однозначно коротко охарактеризовать эти устройства, сочетающие сетевой накопитель, медиаплеер и микрокомпьютер. Посмотрим на примере младшего устройства, рассчитанного на установку одного жесткого диска, насколько удачным будет этот симбиоз и кому он может быть интересен.

Комплект поставки и внешний вид

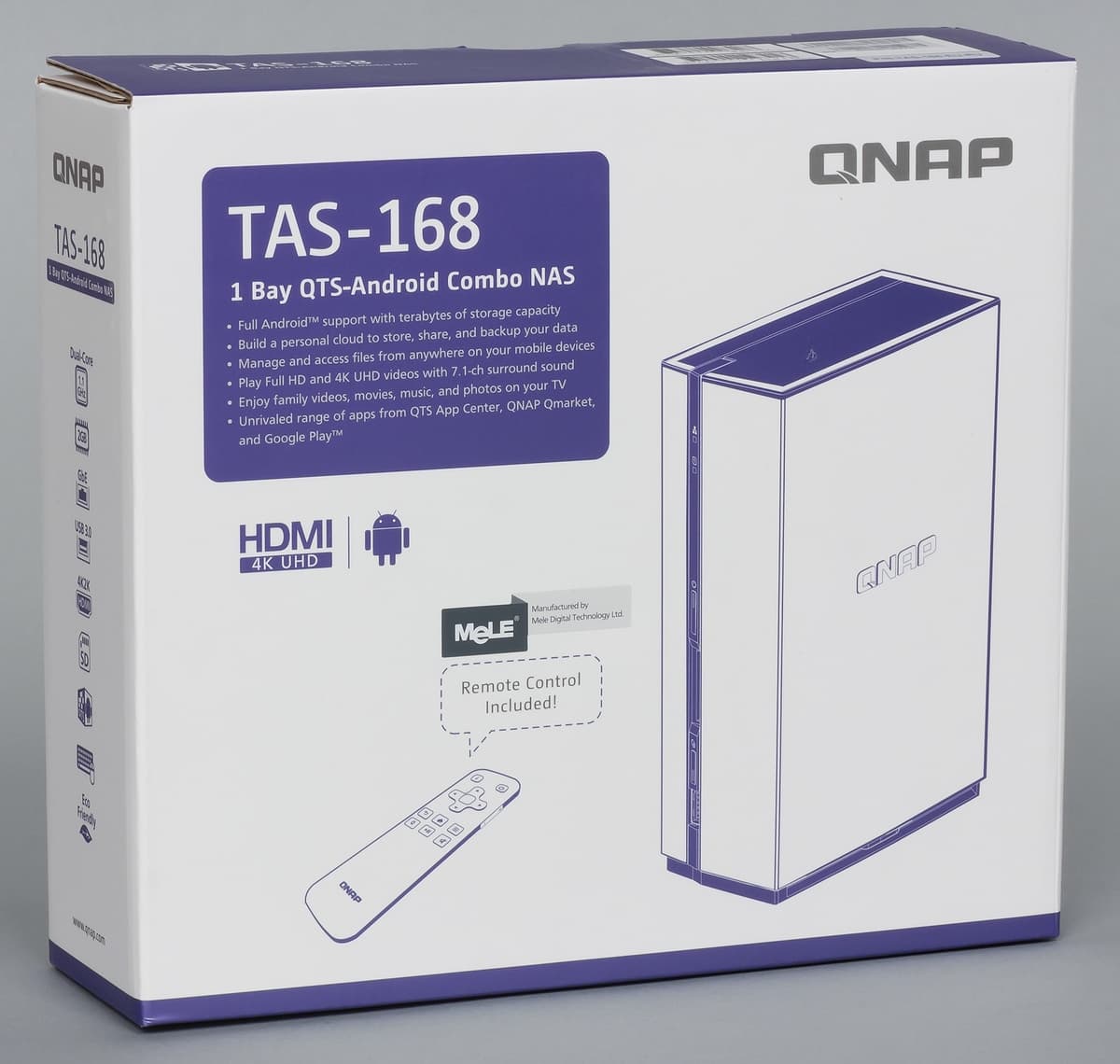

Накопитель поставляется в небольшой картонной коробке. В ее оформлении используется фиолетовый цвет без полутонов, что смотрится несколько необычно. На упаковке есть стилизованное изображение накопителя, не очень понятная схема взаимодействия прошивки QTS и Android, значки технических характеристик, описание комплекта поставки и другая информация. Внутри основной коробки находится дополнительная вставка, также из картона, которая дополнительно защищает накопитель.

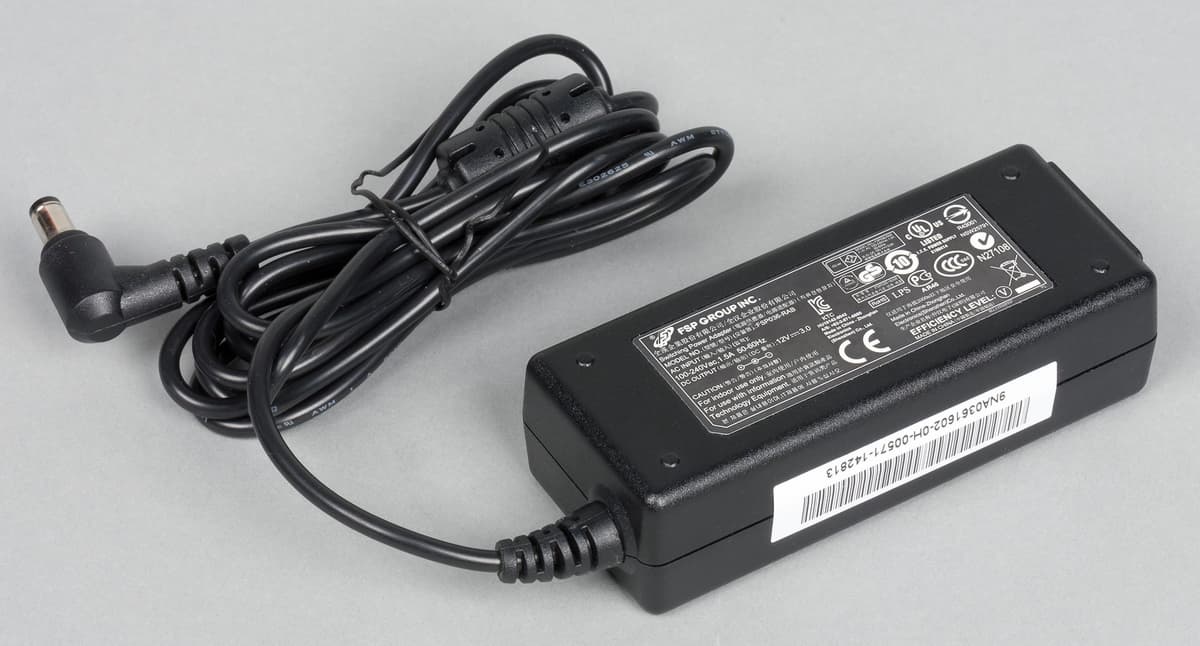

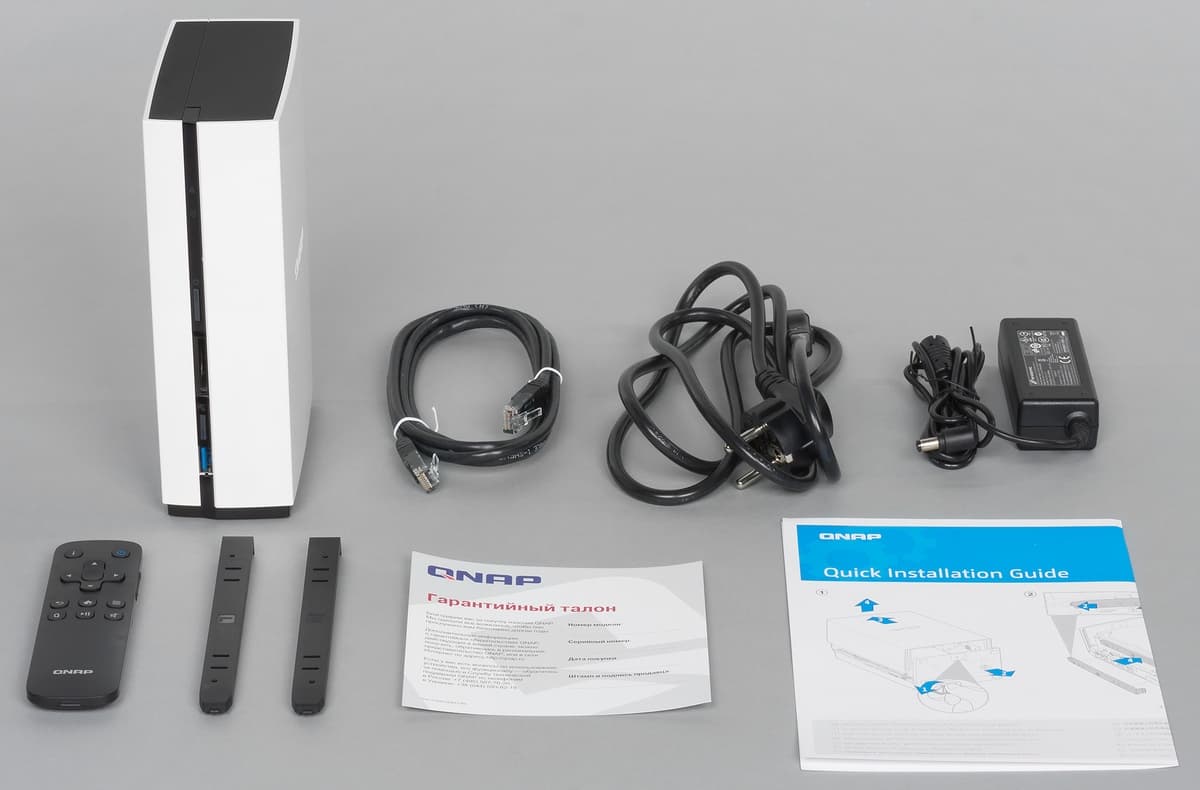

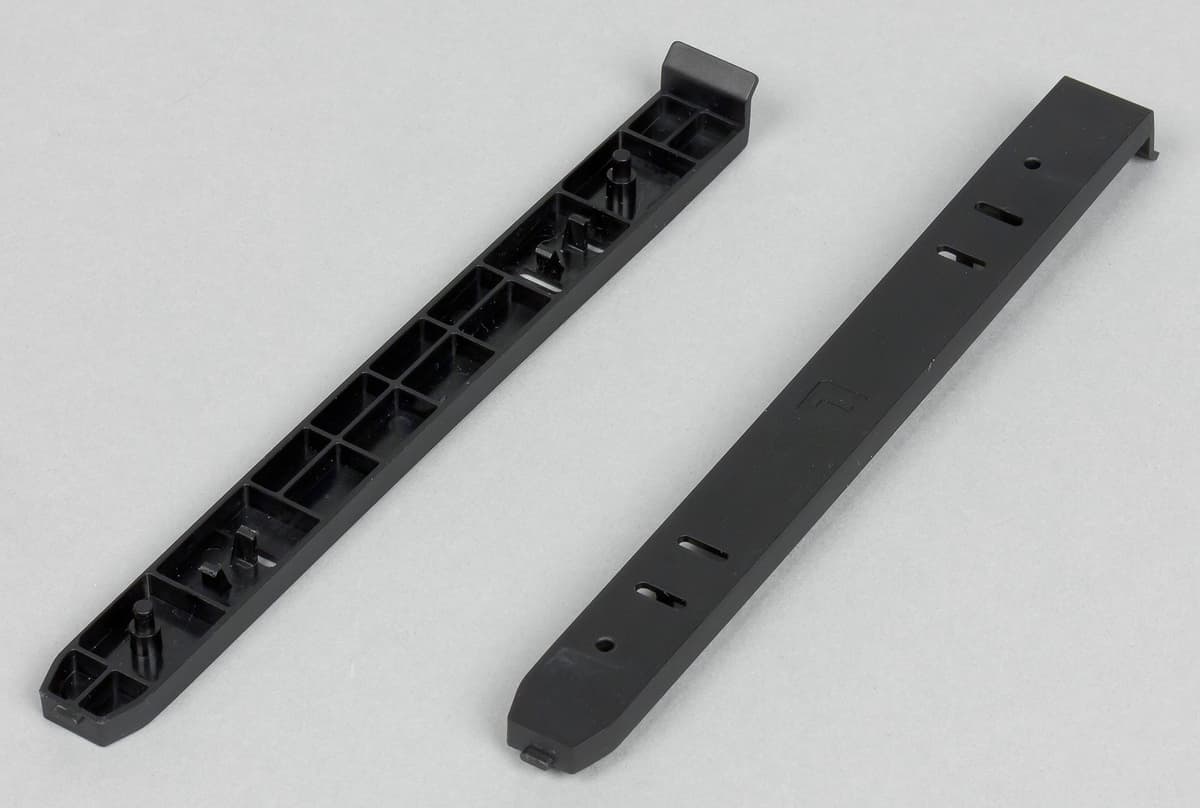

В комплекте поставки идет внешний блок питания (12 В 3 А, производства FSP) с кабелем, сетевой патч-корд, пара специальных элементов для крепления жесткого диска, ИК-пульт дистанционного управления, листовка про сборку и начало работы и гарантийный талон.

Не очень понравилось сочетание компактного блока питания невысокой мощности и толстого сетевого кабеля с мощной вилкой на 16 А. Кроме того, разъем для кабеля на блоке питания менее распространенный, чем стандартный «компьютерный» вариант. К остальному замечаний нет.

Накопитель предназначен для вертикальной установки, что, на наш взгляд, не всегда удобно с точки зрения расположения около телевизора. Желательно было бы предусмотреть и горизонтальный вариант. При этом боковые стороны немного не плоские, так что если вы решите все-таки положить его на бок, придется придумывать какие-то ножки.

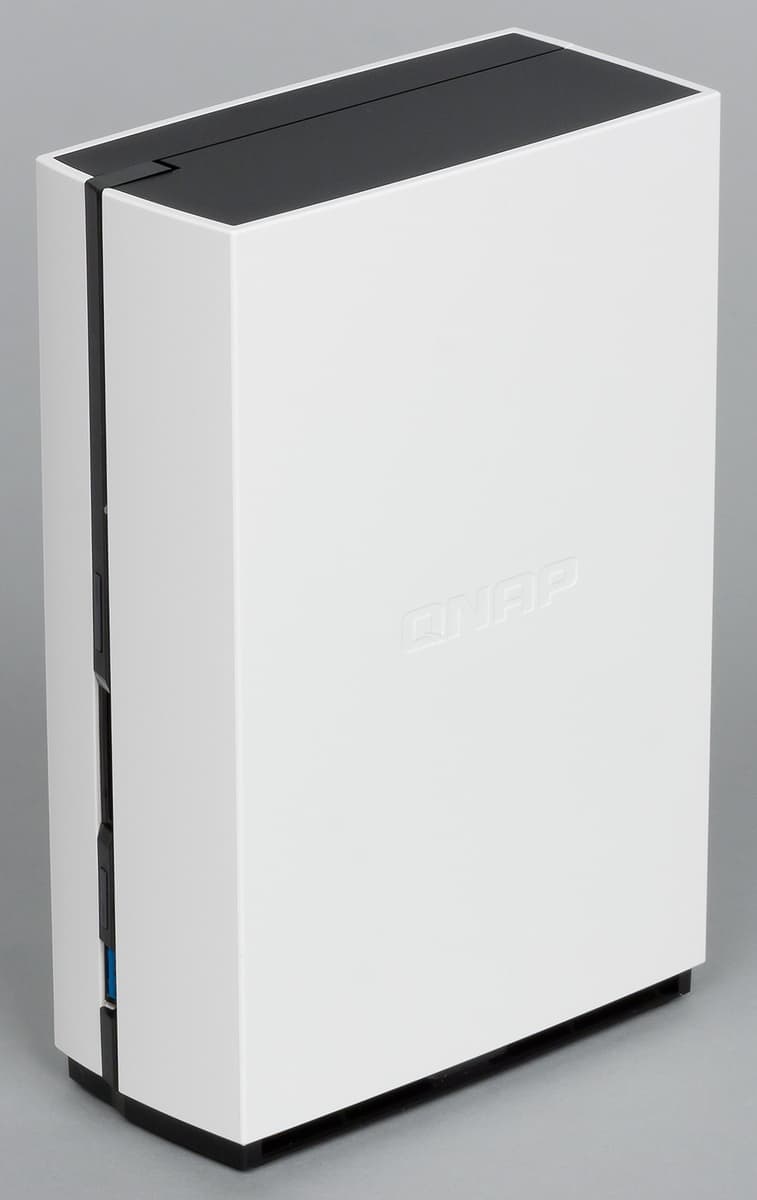

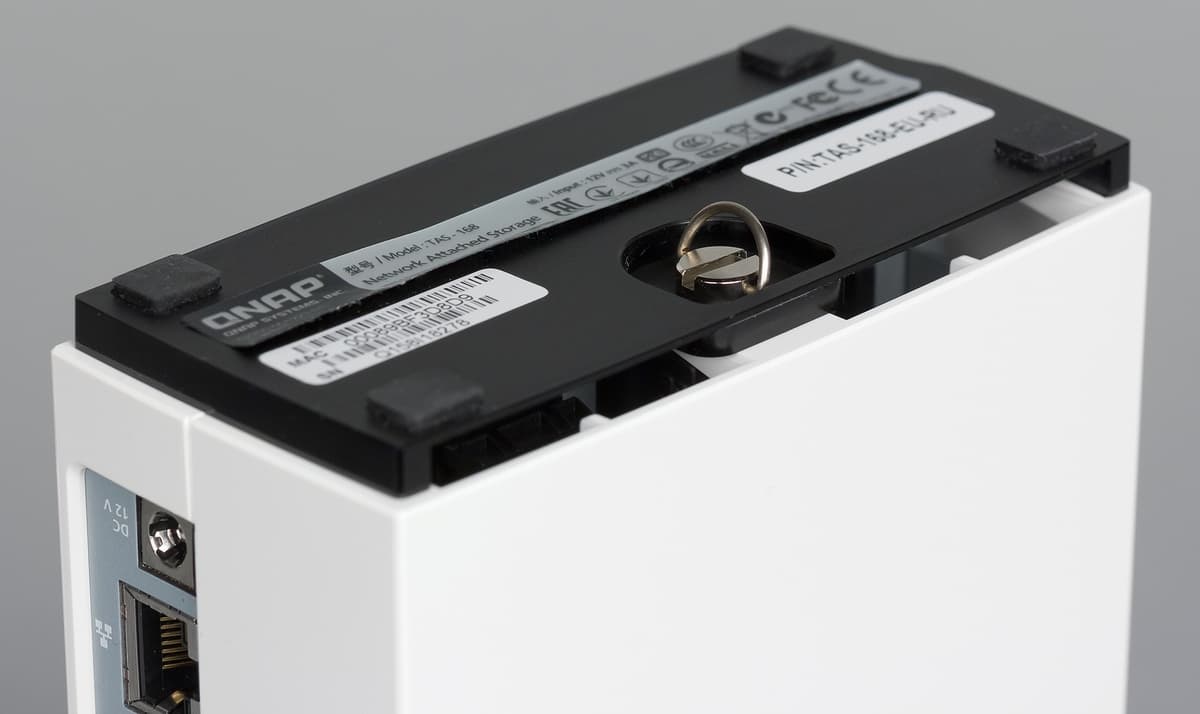

Габаритные размеры устройства составляют около 60×125×190 мм. Боковые панели выполнены из белого глянцевого пластика. Верхний торец, дно и вставка на передней панели — черные. Жаль, что не удалось обойтись без глянца. Но, по крайней мере, верхняя сторона корпуса матовая.

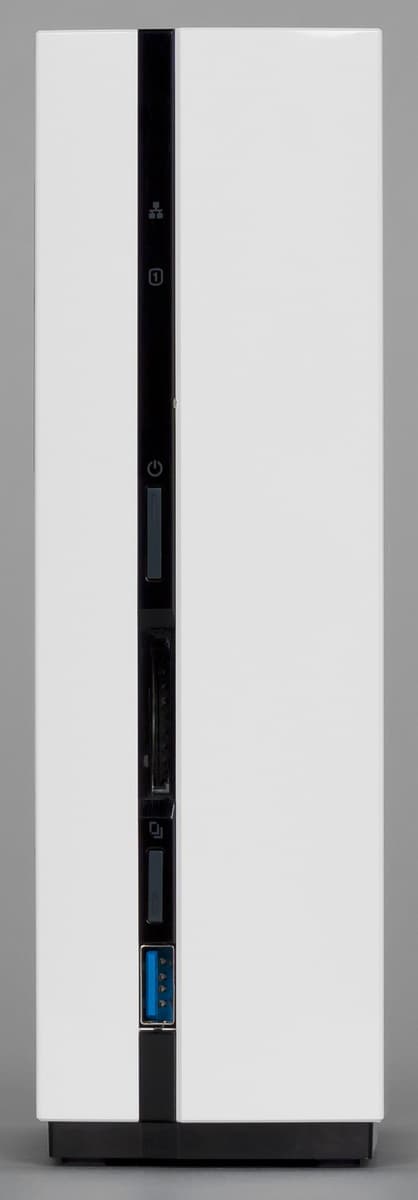

На темной вставке передней панели находятся индикаторы (статус Android на верхнем торце, сеть, диск), кнопка включения питания со встроенным светодиодом, слот для карт памяти SD (максимальный поддерживаемый объем производитель не уточняет), кнопка запуска операции копирования и порт USB 3.0 с индикатором.

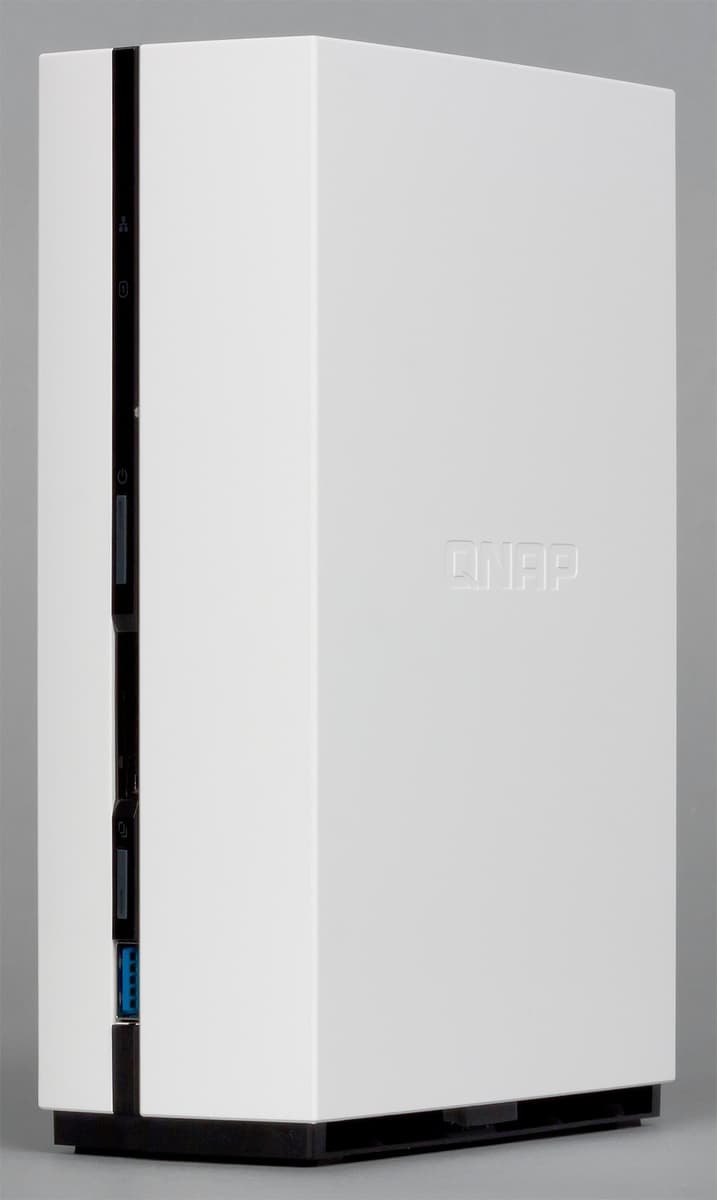

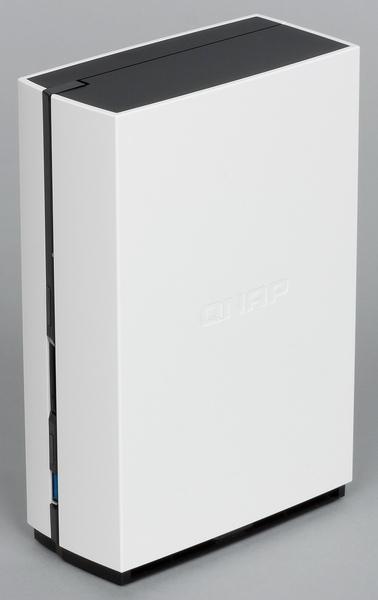

Внешний вид QNAP TAS-168   Внешний вид QNAP TAS-168

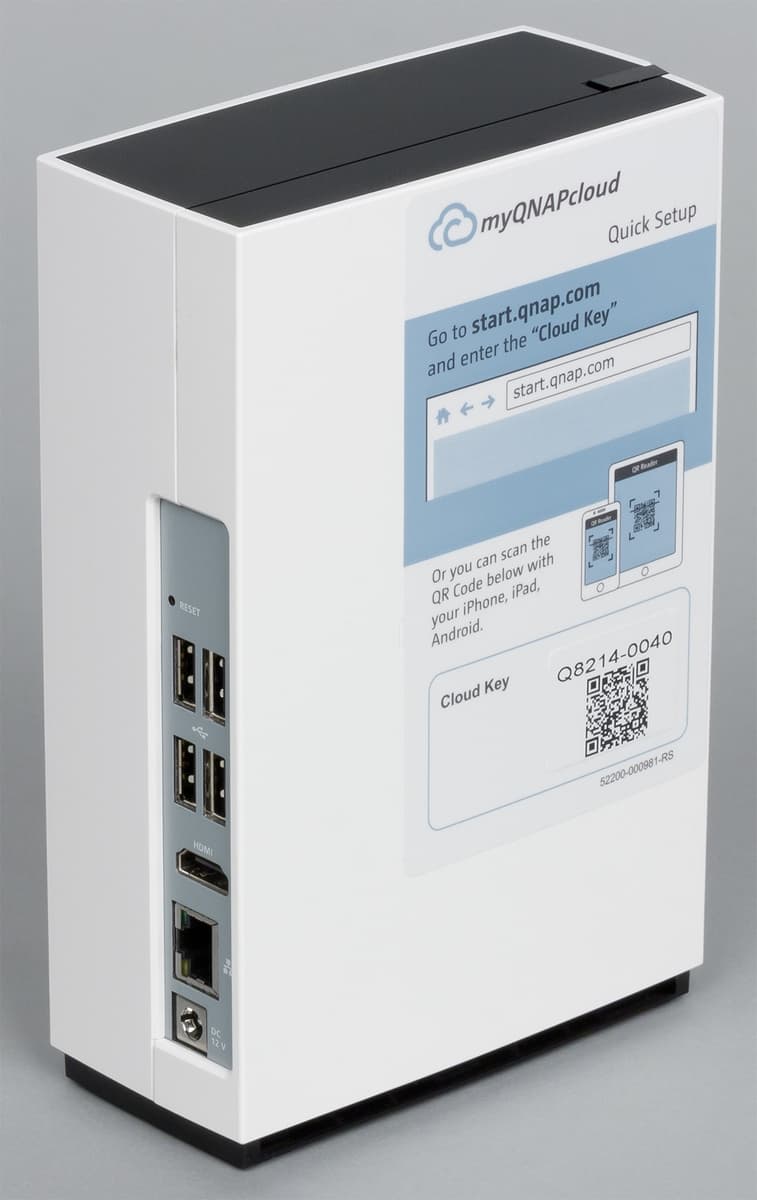

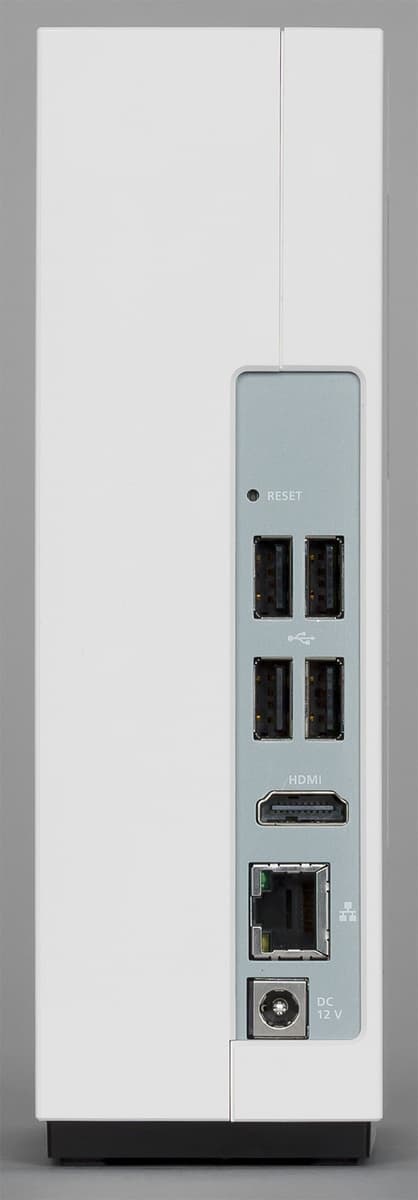

Сзади мы видим панель с четырьмя портами USB 2.0, выходом HDMI, гигабитным сетевым портом и входом блока питания. Также на ней находится отверстие скрытой кнопки сброса. Отметим, что минимально необходимые разъемы (сеть и питание) расположены в нижней части корпуса, что правильно с точки зрения удобства и надежности установки.

Несмотря на использование только одного винчестера, производитель предусмотрел активную систему охлаждения. Правда, внешне сложно определить направление движение воздуха, поскольку решетки заметны только в нижней части устройства. Впрочем, мы все равно будем проверять температуры в разных режимах.

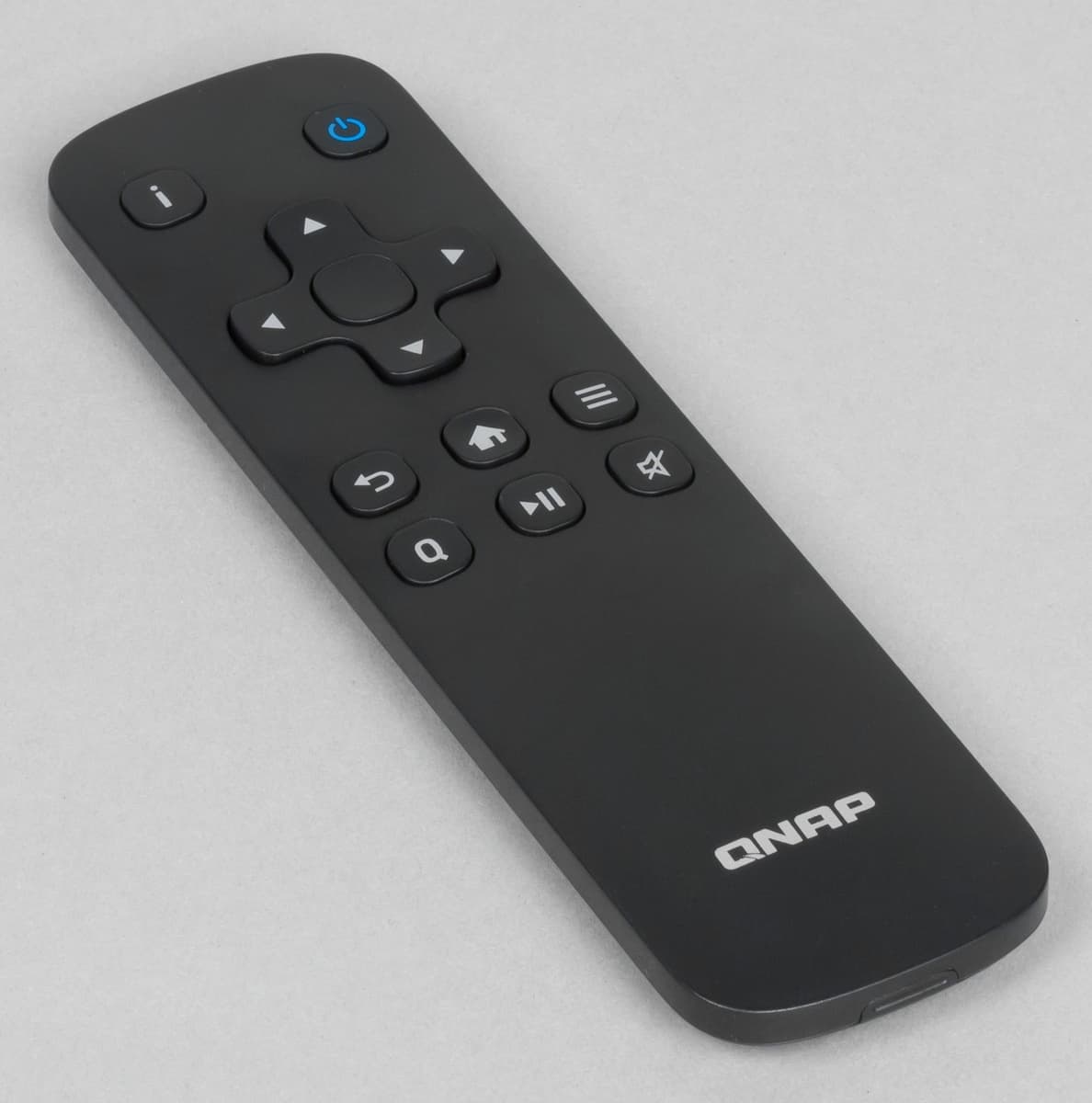

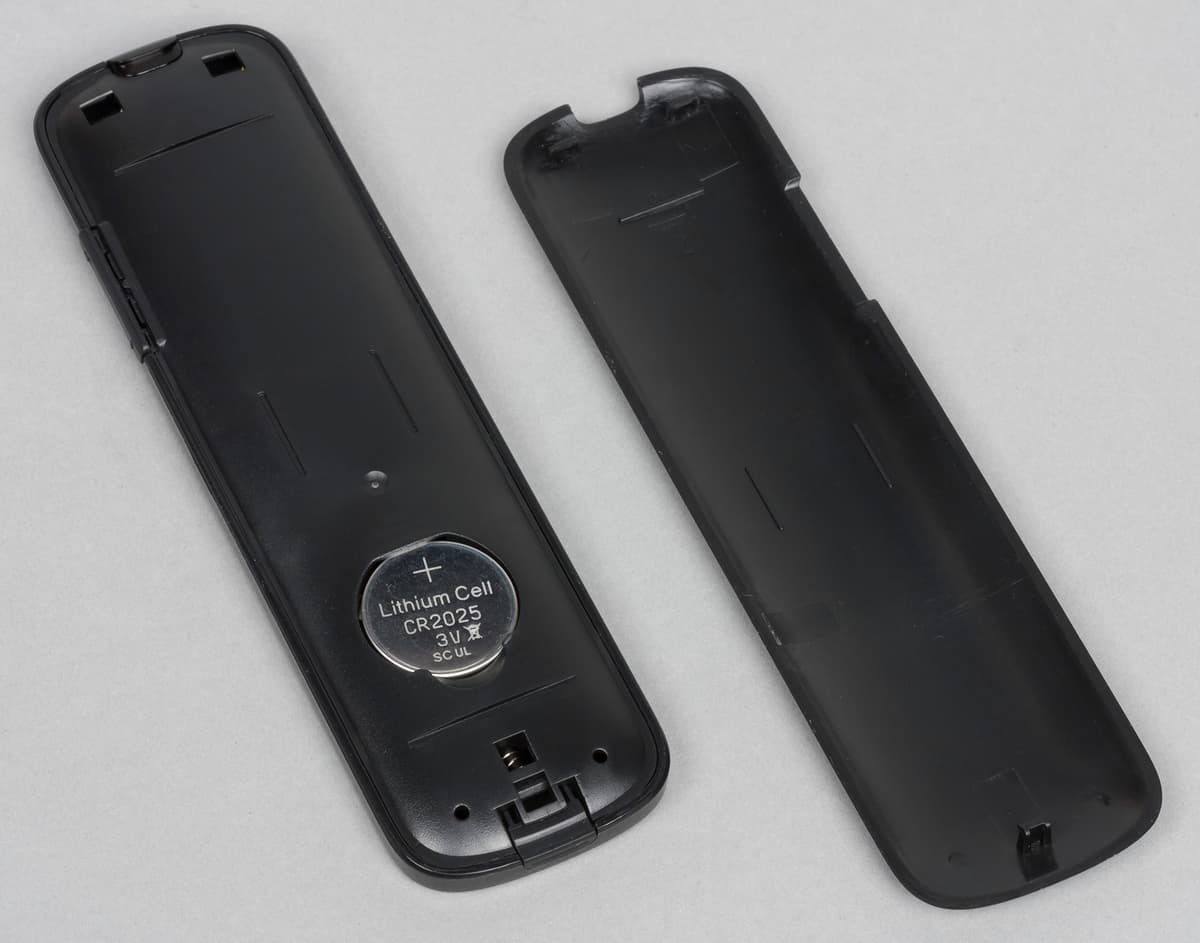

Сетевой накопитель комплектуется компактным ИК-пультом дистанционного управления RM-IR003. Его корпус выполнен из темного матового пластика с глянцевым ребром и имеет габаритные размеры 38×136×12 мм.

Всего пульт имеет восемь кнопок, блок навигации и сдвоенную клавишу регулировки громкости. Предусмотрено переключение устройства в режим управления курсором мышки. Питание осуществляется от батареи формата CR2032. Дальность работы пульта средняя, с отраженными сигналами он не работает.

Конструкция и аппаратные характеристики

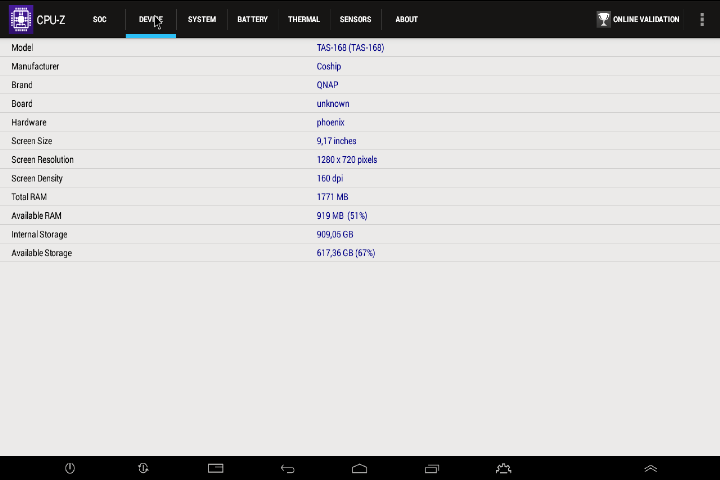

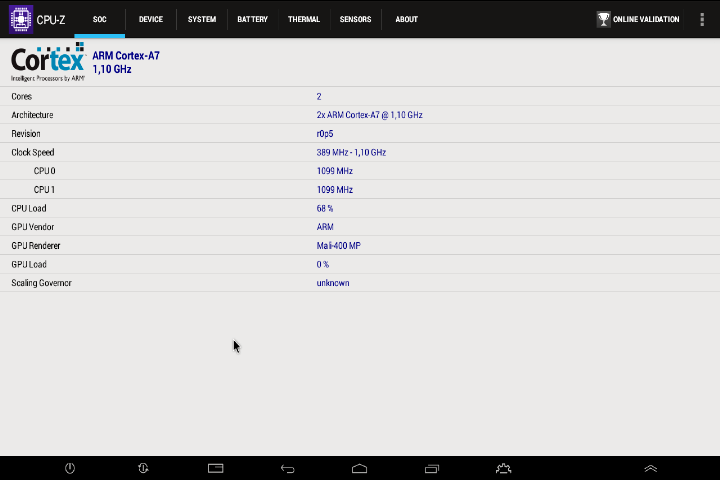

Производитель не указывает точную модель установленной однокристальной системы, определить ее через консоль и специализированные утилиты тоже оказалось непросто. Чип имеет два ядра ARM Cortex-A7, работающих на частотах до 1,1 ГГц. Графический контроллер представлен известным Mali 400-MP. Общий объем оперативной памяти составляет 2 ГБ. Также в системе используется 4 ГБ флэш-памяти.

Судя по всему, SoC из быстрых интерфейсов оборудована только USB 3.0. Далее с использованием хаба ASMedia ASM1074L к нему подключаются сетевой контроллер, жесткий диск SATA (через мост ASMedia ASM1153), а также хаб Genesys Logic GL850G для портов USB 2.0. Еще один порт USB 3.0 выводится на переднюю панель.

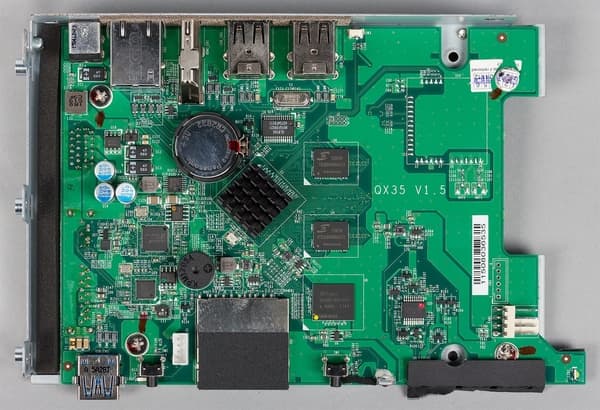

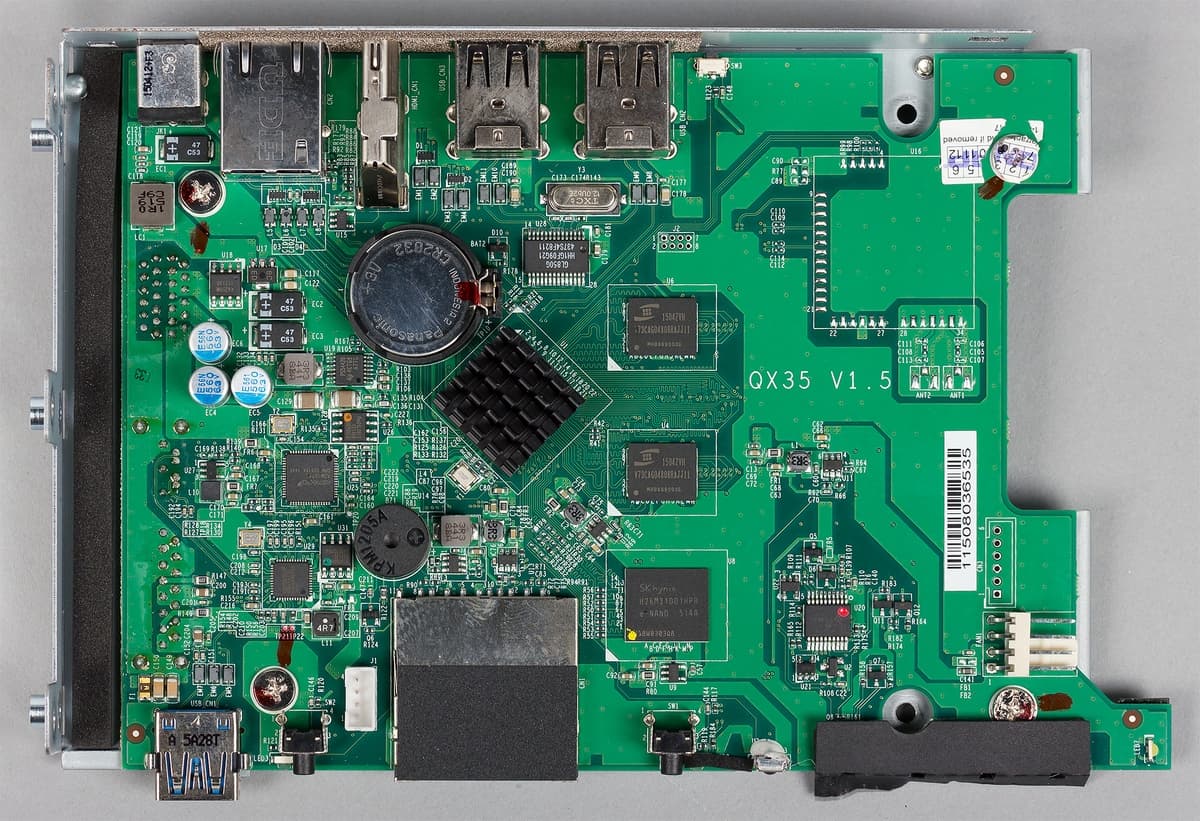

Печатная плата в устройстве одна. На ней же находится и разъем для жесткого диска и все остальные порты. Интересно, что на плате можно заметить и место для установки беспроводного модуля с парой антенн. Отметим, что радиатор есть только на процессоре, так что его модель нельзя было определить и визуальным осмотром. Сама плата закрепляется на металлическом каркасе.

Что касается системы охлаждения, то схема ее работы следующая: воздух забирается через щель в нижней части правого бока, проходит мимо жесткого диска вверх, далее вытягивается вентилятором и направляется на радиатор процессора и после этого выходит в щель на левой стороне корпуса.

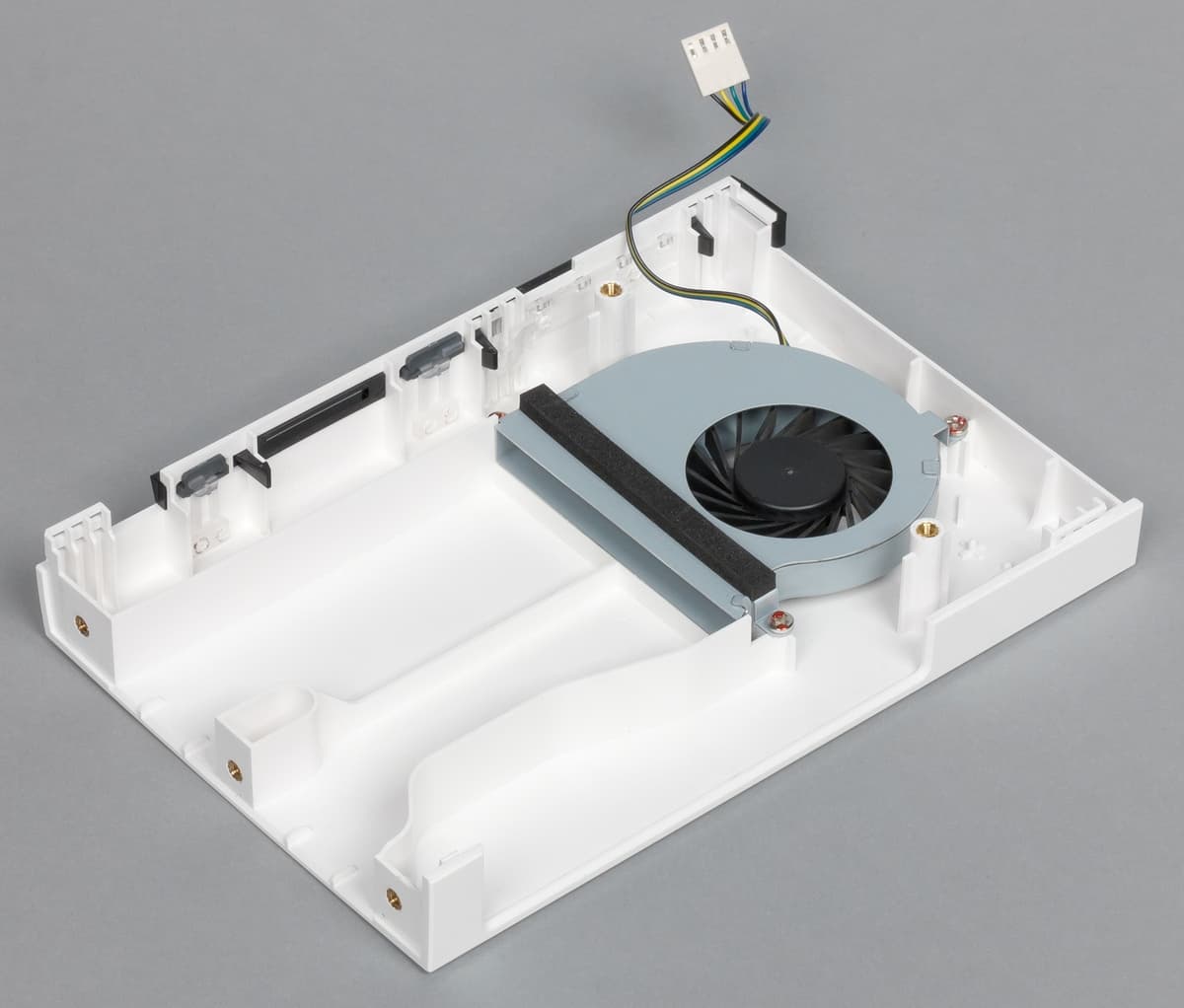

Вентилятор представляет собой центробежную модель с диаметром крыльчатки около 40 мм, оборудованную четырехпроводным подключением. Уровень шума устройства во время работы невысокий, так что эту модель можно использовать в жилом помещении и около телевизора. Правда, на странице статуса фигурируют цифры более 1000 об/мин, что несколько странно, учитывая что мы тестировали накопитель с не отличающимся горячим нравом диском WD Red. К сожалению, разборка корпуса не является простым занятием. Так что желательно не использовать устройство в пыльной обстановке.

Тестирование проводилось с версией программного обеспечения 4.1.4 Build 20151023.

Начало работы и настройка

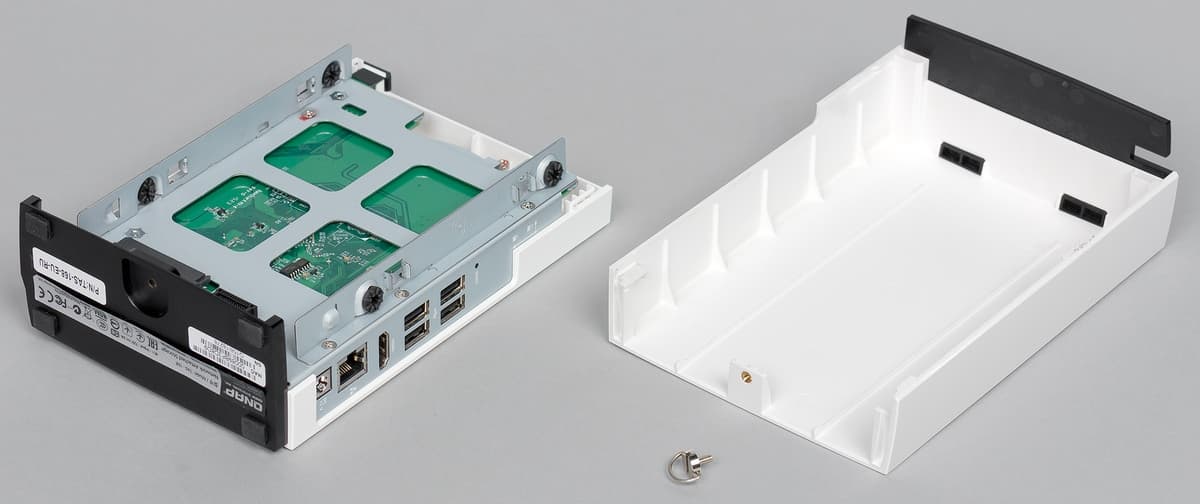

Для установки жесткого диска требуется открыть корпус, открутив крепежный винт на дне и сдвинув половинки друг относительно друга. После этого вы ставите винчестер в предназначенный для него отсек и закрепляете его комплектными пластиковыми вставками (вероятно, можно использовать и обычные винты, если они у вас есть).

Заметим, что для снижения вибрации и шума, установлены резиновые втулки. После этой операции закрываем корпус и закручиваем винт. В плюсы отнесем возможность проделать все это без использования инструментов.

Отметим, что в списке совместимости накопителя представлены 3,5″ жесткие диски объемом до 6 ТБ включительно. А вот при желании установить модель формата 2,5″ придется что-то придумывать самостоятельно для надежного крепления.

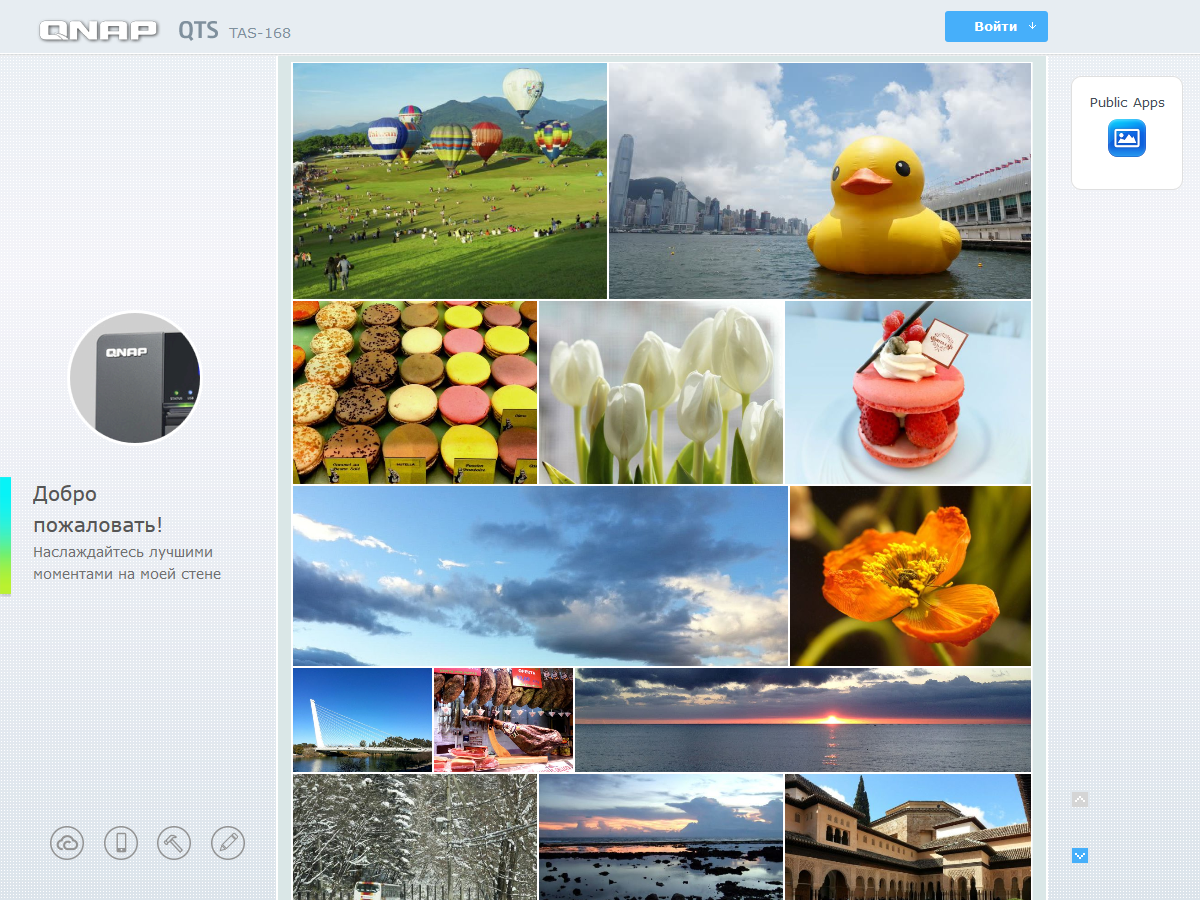

Далее подключаем питание и сетевой кабель и включаем питание устройства. Следующий шаг — установка программного обеспечения. Для этого нужно найти устройство в сети программой QFinder (или по логам роутера) и открыть его веб-интерфейс. Указываем имя, пароль администратора, время, IP-адрес (можно оставить DHCP), запускаем форматирование дискового тома, и через несколько минут накопитель готов к работе.

Возможности устройства

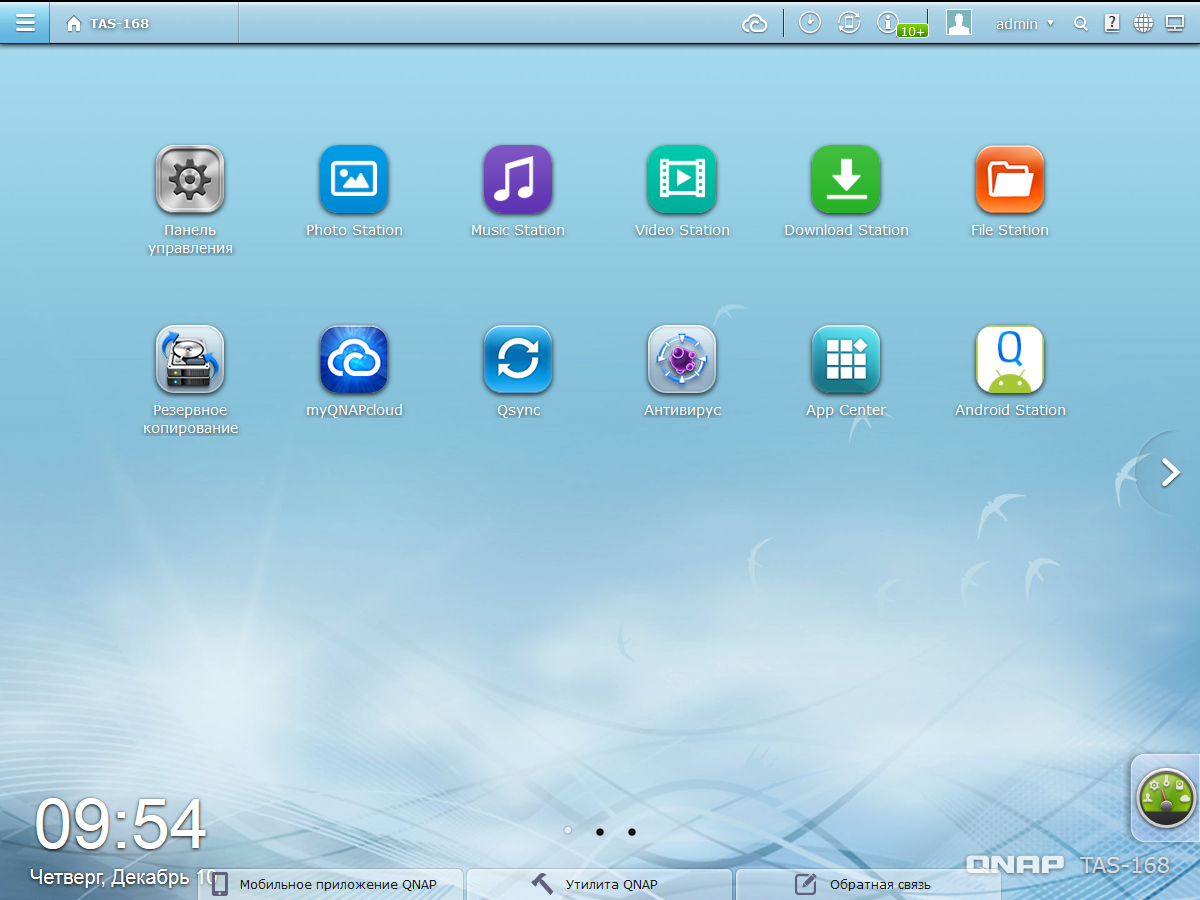

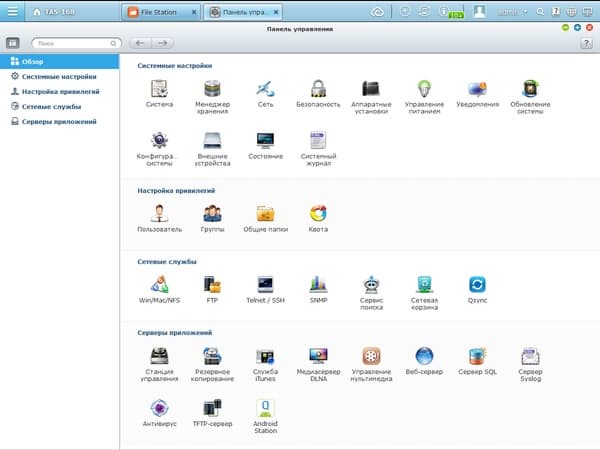

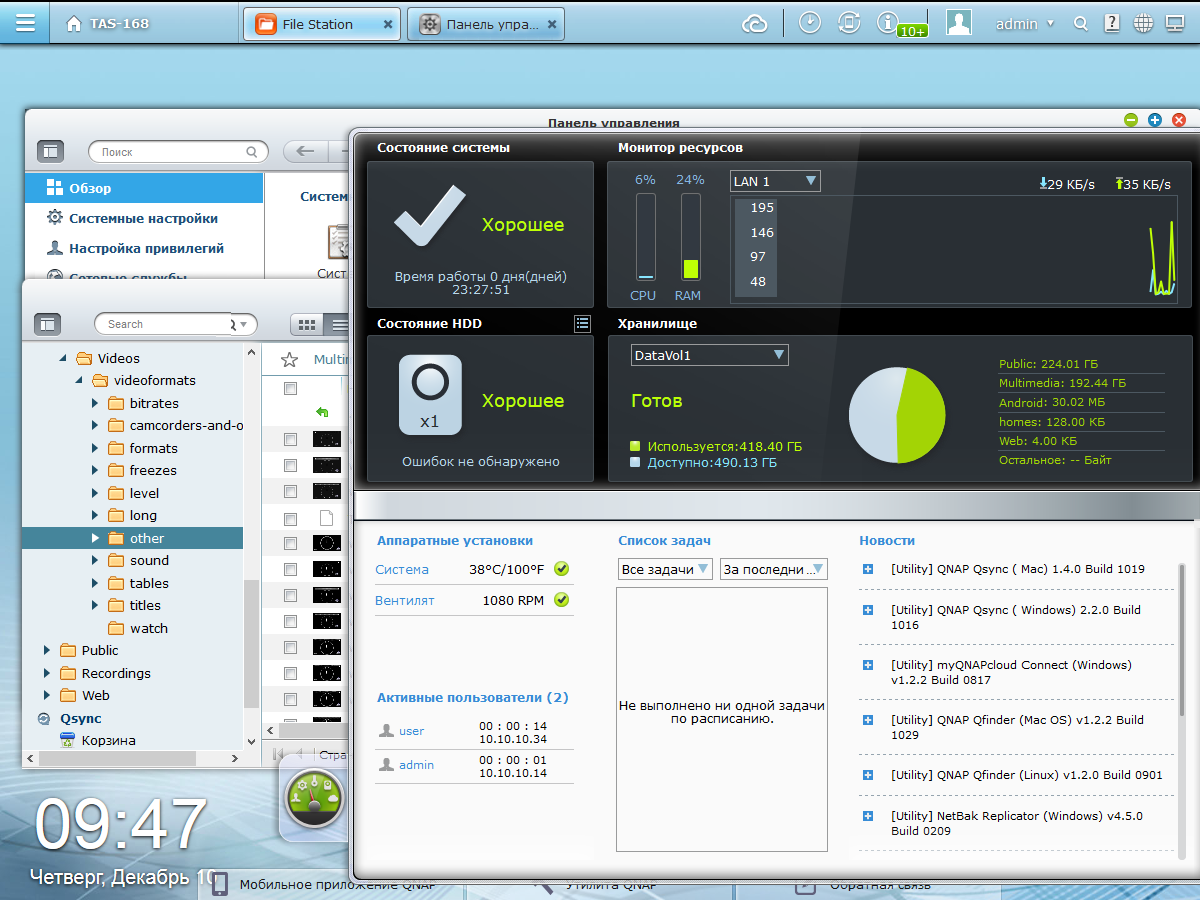

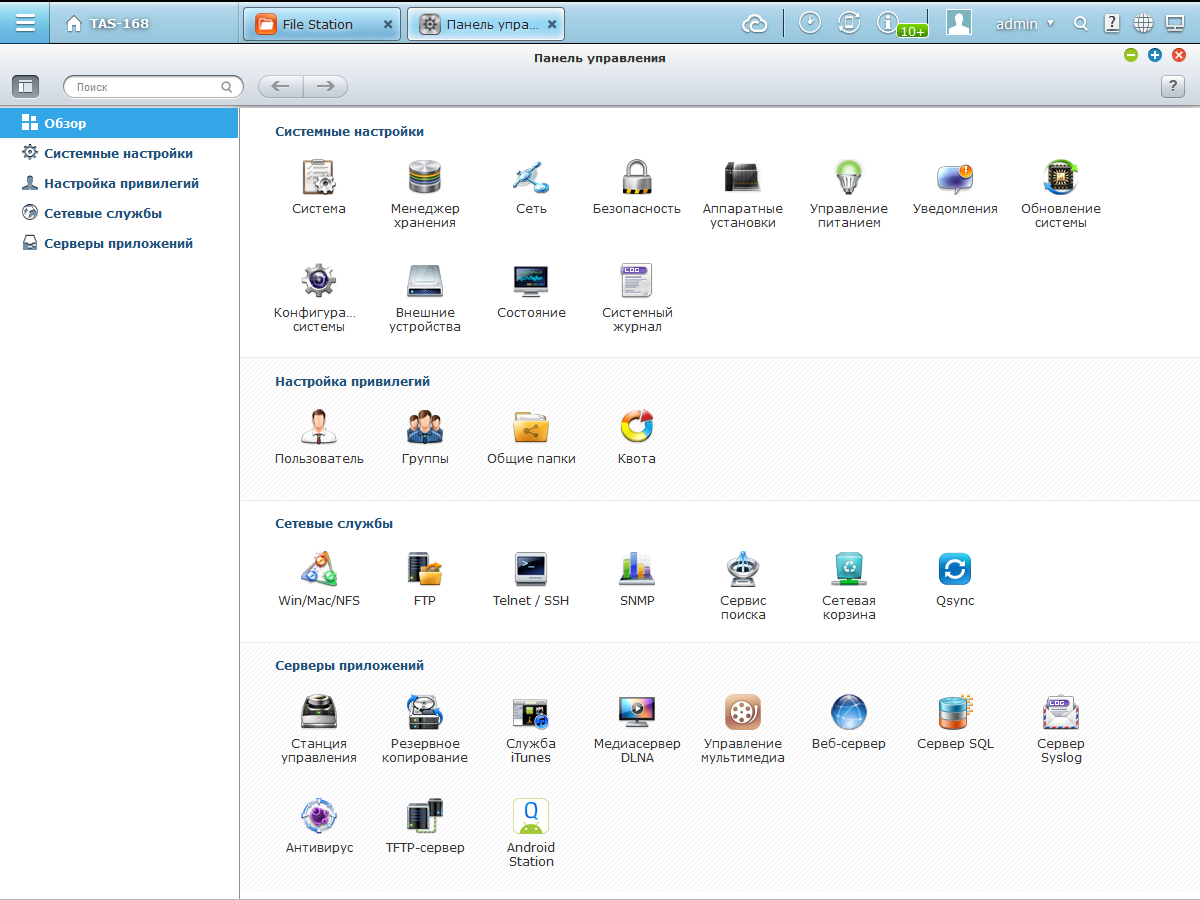

Встроенное программное обеспечение TAS-168 — QTS версии 4.1 (модели других серий уже получили обновление до 4.2). Мы много раз встречались с ним в наших тестированиях и можем с уверенностью сказать, что это один из наиболее удобных и функциональных вариантов.

Однако определенные отличия, связанные в основном с позиционированием и аппаратными возможностями устройства, все-таки есть.

В частности, данная модель не может быть использована для организации собственных и подключения удаленных томов iSCSI. В сетевых настройках мы недосчитались IPv6, VLAN и поддержки беспроводных адаптеров (часть этих технологий, впрочем, возможно добавят в следующих версиях прошивки).

Для домашней модели сетевого накопителя вполне простительно отсутствие поддержки каталогов пользователей LDAP и AD, так что серьезным недостатком это не является.

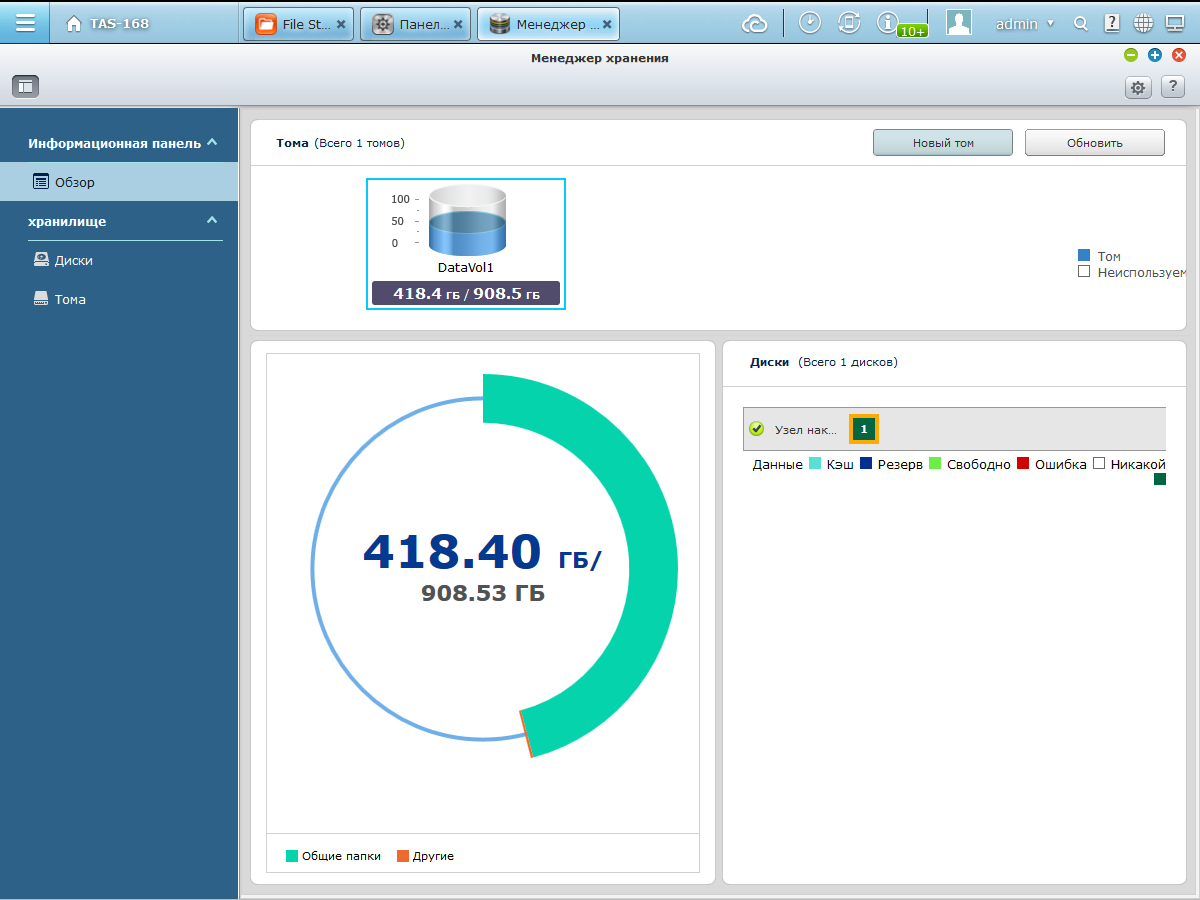

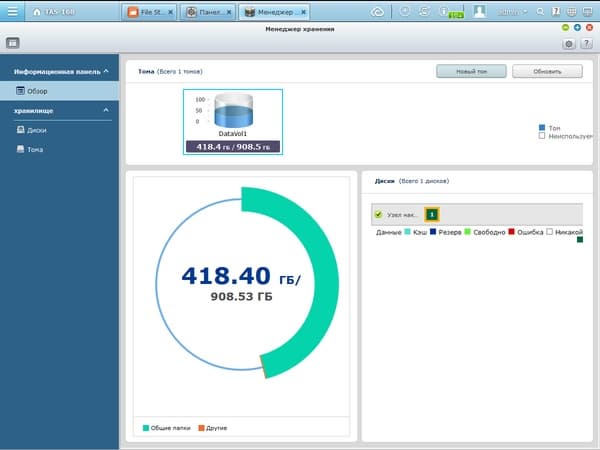

Все остальные важные функции на месте, включая поддержку всех популярных протоколов доступа к данным, управление правами пользователей и групп, создание нескольких общих ресурсов, модуль резервного копирования и синхронизации с поддержкой RTRR и антивирус с обновляемыми базами.

Отметим, что вместо HD Station для ранее рассмотренных моделей с HDMI, здесь видеовыход используется исключительно с Android. Впрочем, в этой операционной системе можно запускать и фирменные мобильные приложения и другие программы, в том числе и медиаоболочки.

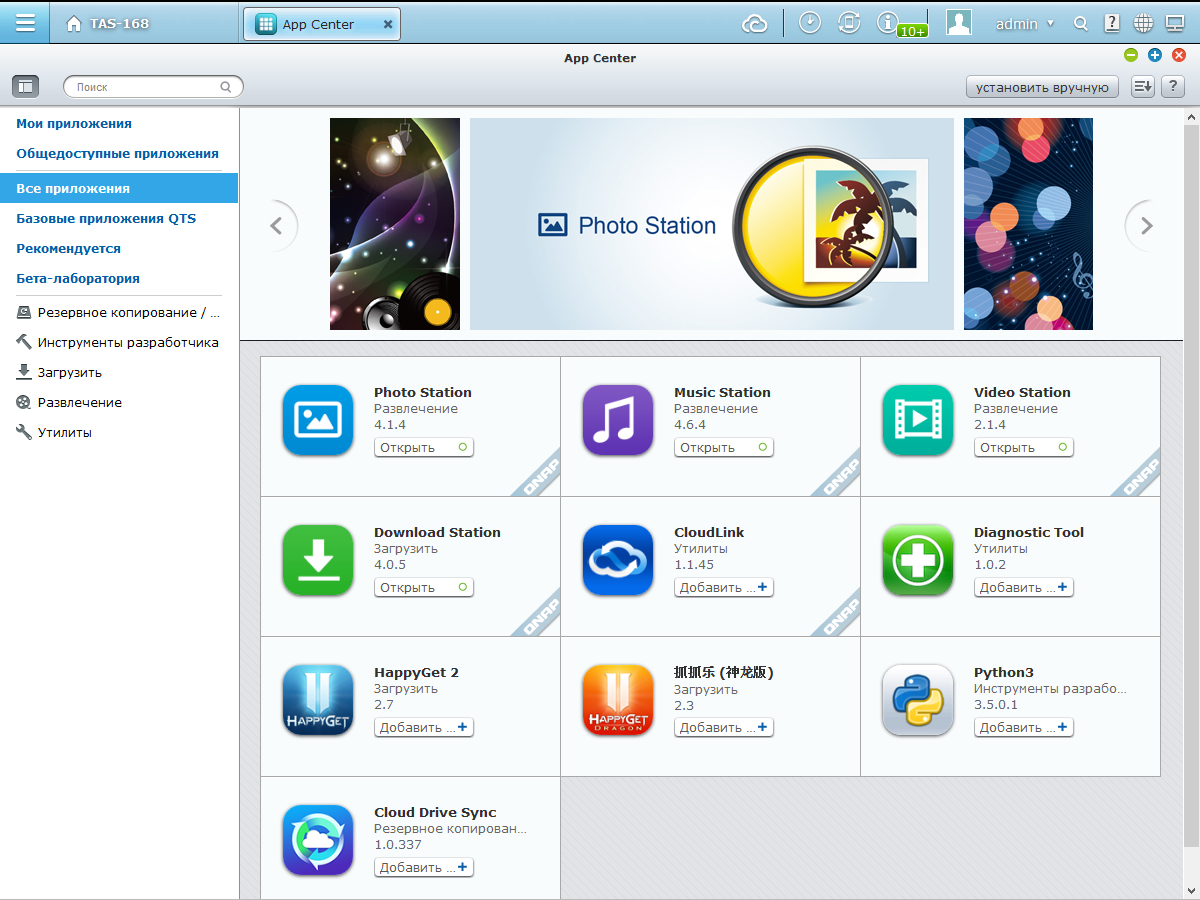

В официальном каталоге дополнительных приложений QTS можно обнаружить десятки пакетов для данной модели, однако на самом деле с ней совместимы только десять из них, представленных в App Center. В частности, это популярные у домашних пользователей мультимедийные сервисы, система автономной загрузки файлов, модуль для связи со сторонними облачными системами хранения файлов.

Формально можно считать, что благодаря поддержке Google Play существуют десятки тысяч дополнительных программ, однако надо учитывать и возможности устройства, а также отличия между серверными и интерактивными приложениями. Отметим, что с обновлением QTS до версии 4.2, запланированным на январь, производитель рассчитывает увеличить и число дополнительных пакетов в App Center.

Использование Android

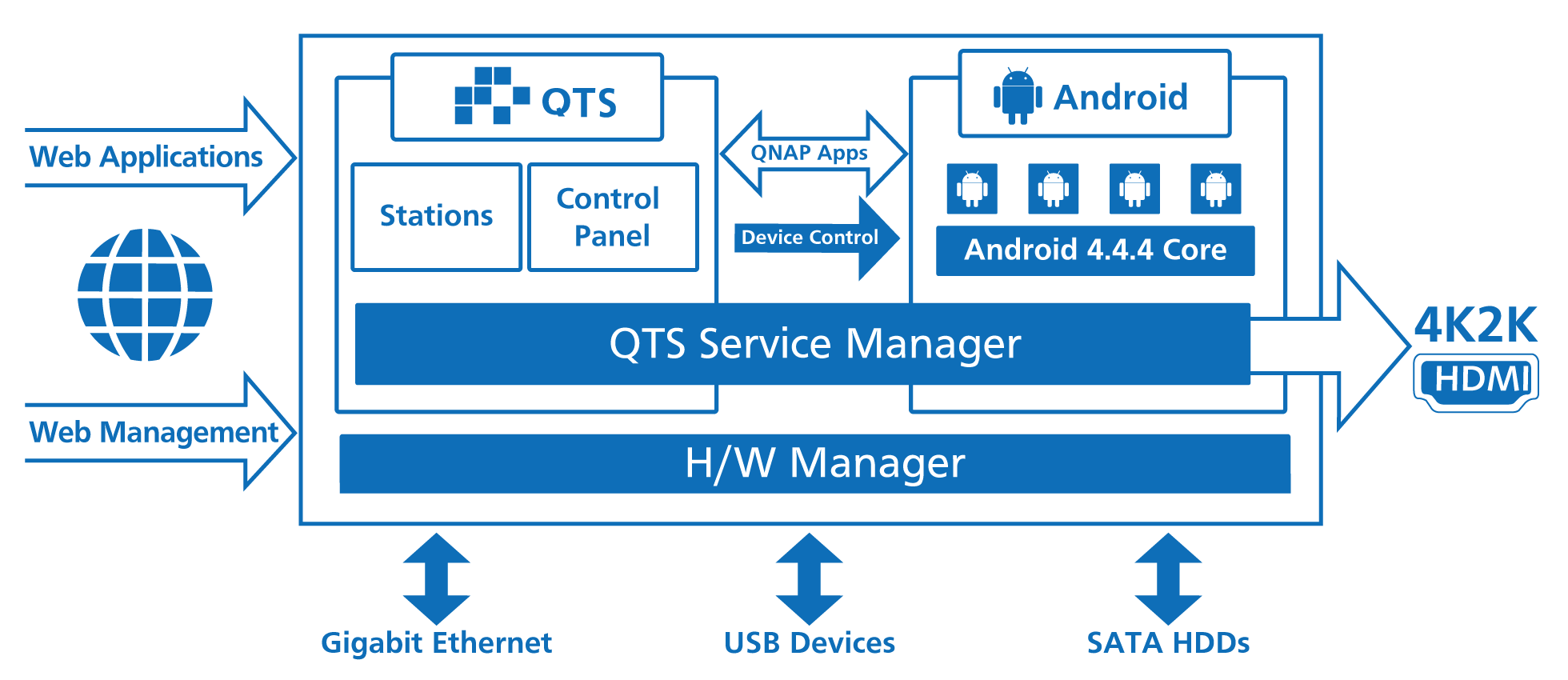

Производитель приводит в описании продукта иллюстрацию взаимодействия QTS, Android и аппаратного обеспечения, но, честно говоря, ничего полезного из нее понять нельзя.

С пользовательской точки зрения, устройство работает постоянно под управлением QTS, а опционально можно запустить на нем и Android. Судя по списку процессов, обе ОС работают одновременно и делят между собой аппаратные ресурсы сетевого накопителя.

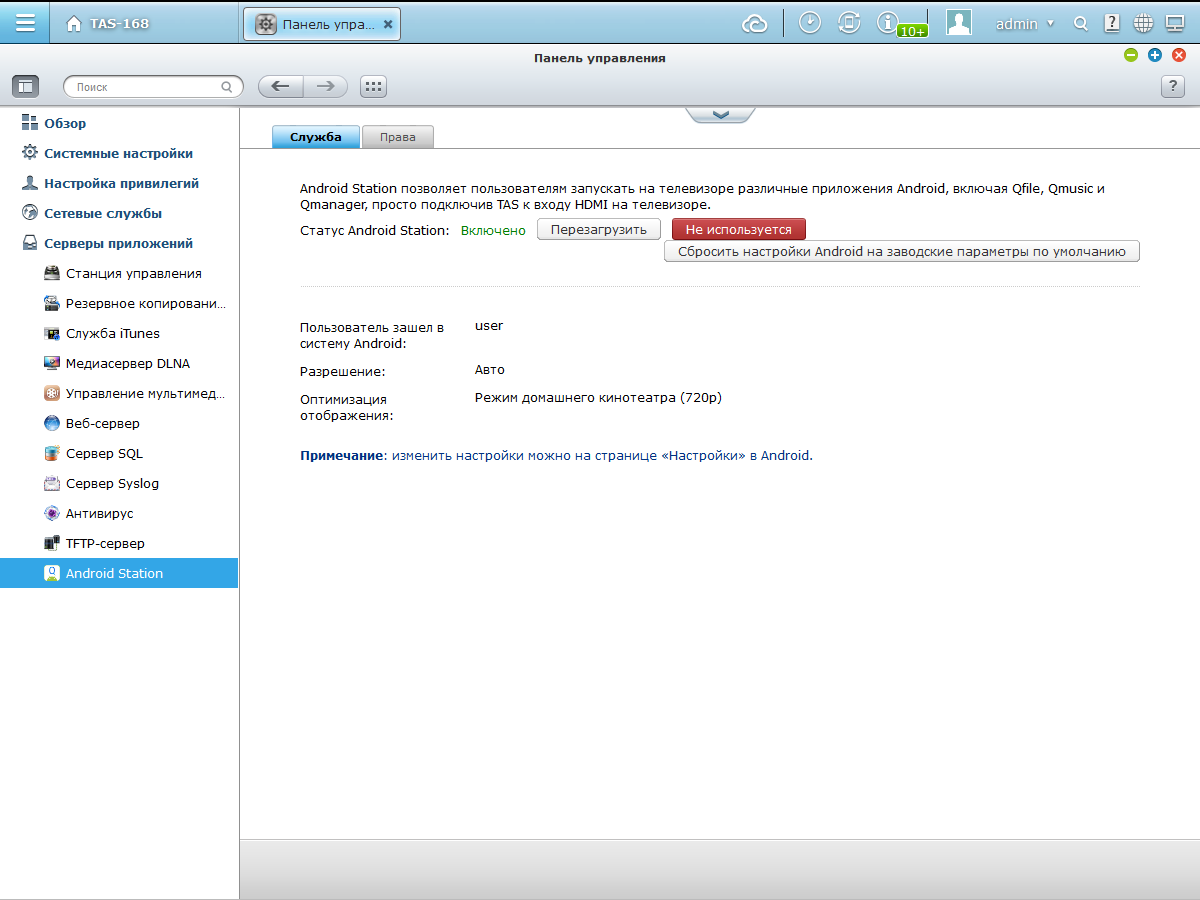

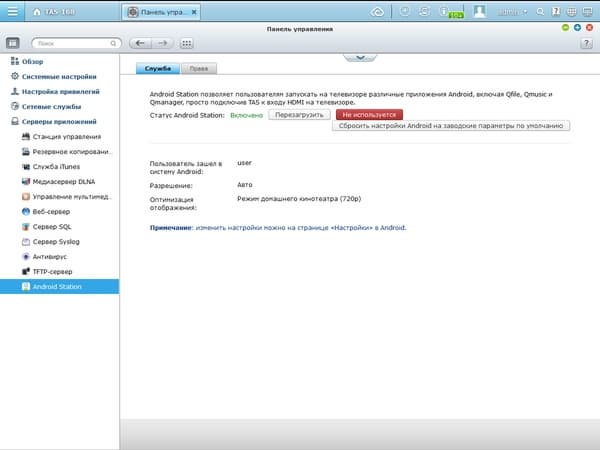

«Внутри» QTS о наличии еще одной операционной системы говорит модуль Android Station. В нем вы можете проверить статус пакета и перезагрузить его, а также разрешить доступ к интерактивному входу для нужных пользователей. Отметим также наличие кнопки для сброса Adnroid в заводское состояние. Интересно, что включать и выключать вторую операционную систему можно путем длительного (около 6 секунд) нажатия на кнопку копирования USB. Загрузка при этом занимает очень много времени.

При подключении устройства к ТВ по HDMI мы видим привычный мастер настройки для Android. Некоторые операции можно осуществлять и с комплектного пульта дистанционного управления, но лучше воспользоваться стандартными клавиатурой и мышкой. Первые шаги включают в себя выбор языка интерфейса (русский присутствует), указание аккаунта Google, опциональный ввод данных кредитной карты для покупок в Google Play и другие.

Приведенные ниже скриншоты получены с использованием специальной карты захвата и имеют невысокое разрешение. В реальной работе с телевизором картинка отображается в режиме 1080p, хотя операционная система и обычные приложения используют формат 720p для вывода картинки.

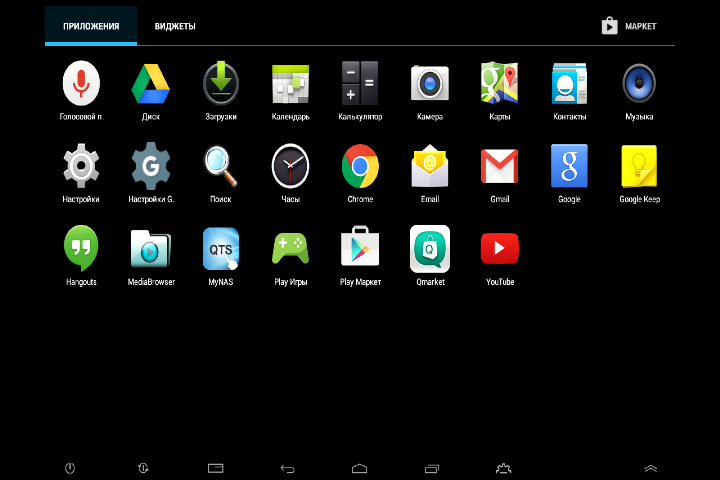

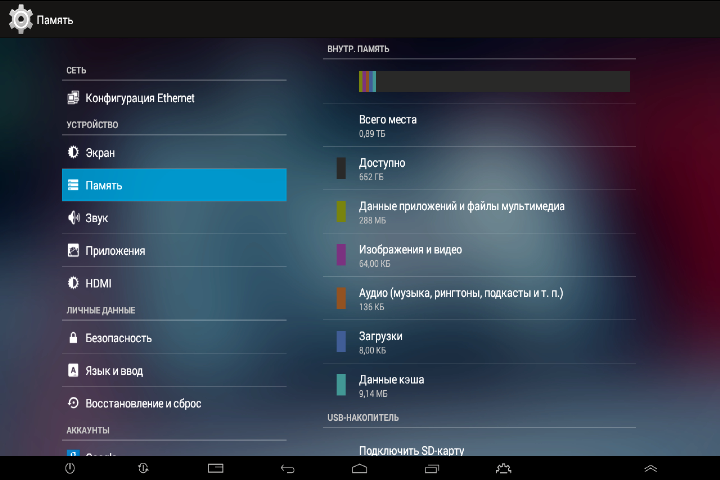

В устройстве используется версия Android 4.4.4. Из дополнительных программ предустановлены медиаплеер Media Browser, ссылка на веб-интерфейс накопителя MyNAS, магазин приложений Qmarket (Google Play тоже присутствует). Также надо отметить собственную версию модуля «Настройки», в котором представлены параметры сетевого порта и видеовыхода. Очень впечатляюще выглядит вкладка «Память» с почти полным объемом установленного жесткого диска. Отметим, что обе операционные системы имеют доступ к одному и тому же пространству для хранения файлов, что достаточно удобно.

Есть также и пункт обновления операционной системы, но на момент подготовки статьи использовалась последняя версия. Правда, не очень понятно, какая компания будет заниматься этим вопросом.

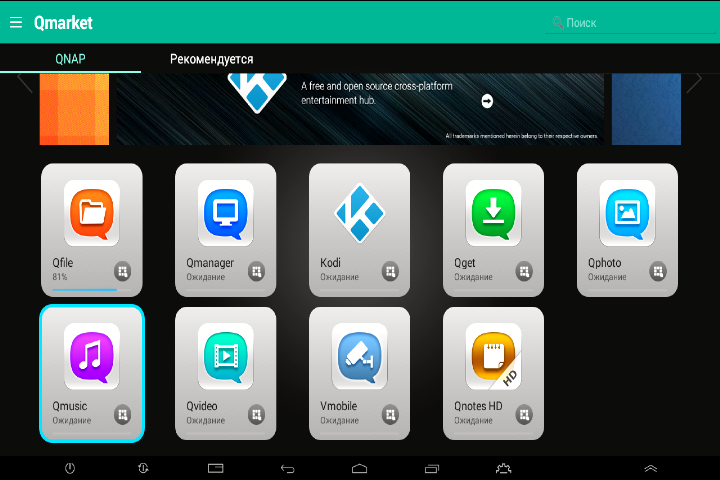

При первом запуске Qmarket, программа обновляется и предлагает установить базовый комплект фирменных приложений — Qfile, Qmanager, Kodi, Qget, Qphoto, Qmusic, Qvideo, Vmobile и Qnotes HD. Также в ней есть и раздел «Рекомендуется», где собраны программы, общим количеством около сорока в виде ссылок на Google Play. Так что фактически ничего особенного и полезного именно для TAS-168 альтернативный магазин не предлагает.

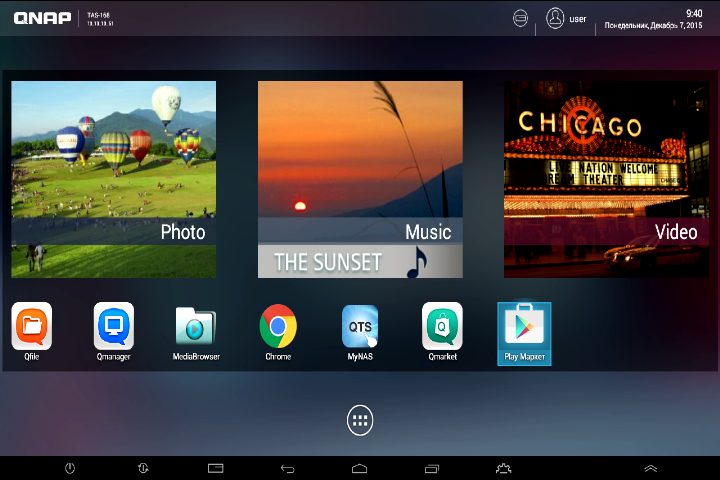

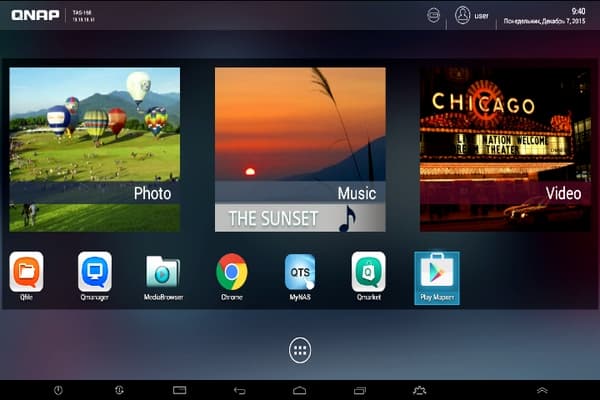

На основном рабочем столе представлены три больших значка для доступа к Qphoto, Qmusic и Qvideo. Под ними идет строка с выбранными приоритетными приложениями (девять значков). Еще ниже — иконка для доступа к каталогу установленных программ.

В нижней статусной строке находятся значки выключения, перезагрузки, вызова списка уведомлений, три стандартных назад-домой-меню, а также быстрый доступ к настройкам. Первые два относятся именно к Android, а не сетевому накопителю в целом.

Учитывая относительно небыструю аппаратную платформу и необходимость ее совместного использования с функциями сетевого накопителя, рассматривать Android в привычном для мобильных устройств варианте с точки зрения производительности мы бы не стали. Достаточно будет сказать, что в Antutu она набирает около 10200 баллов, а в 3DMark Ice Storm — немногим более 2000. Так что ни о каких интерактивных играх и речи в данном случае не идет.

Еще одним минусом для этого сценария, как мы говорили выше, является работа операционной системы в режиме 720p с растягиванием картинки на 1080p или 4k перед выводом на соответствующий телевизор. При этом видеоролики высокого разрешения корректно выводятся с полным разрешением. С такой реализацией видеовыхода мы уже встречались ранее у устройств с Android. Плюсом является встроенная поддержка переключения кадровой частоты в режим 24p при проигрывании файлов с таким параметром. Правда, осуществляется она с заметной паузой через пару секунд после начала воспроизведения, а для всех остальных файлов она фиксированная и задается в меню (в частности, переключения 25/30/50/60 Гц здесь нет).

Приятной особенностью данного продукта является поддержка многоканального звука. Дорожки DD и DTS могут выводиться в оригинальном упакованном виде по HDMI прямо на ресивер, но для их HD-версий работает только ядро 5.1. При этом для LPCM можно вывести и распакованный многоканальный поток 7.1.

Что касается совместимости с видеоформатами, то устройство действительно способно декодировать видео с кодеком H.265 (HEVC) до 4K включительно. С более распространенным сегодня H.264 (AVC) проблем тем более нет. Конечно, все это касается работы с аппаратным блоком декодирования видео.

Не совсем ясным остался вопрос по реализации сценария медиаплеера с расположенной на другом устройстве медиабиблиотекой. Если речь о сетевом накопителе QNAP, то доступ к нему можно получить из того же приложения Qvideo. В этом случае работает аппаратный декодер и присутствуют все описанные выше возможности. Однако если попробовать подключить общую папку по стандартному протоколу SMB в Kodi, то аппаратный декодер при проигрывании по неизвестной причине использоваться не будет.

С точки зрения производительности платформы отметим, что высокая сетевая активность в QTS, например резервное копирование по сети, может негативно влиять на просмотр мультимедиа в Android. К сожалению, возможности установить приоритеты для этих операций в системе не предусмотрено. В то же время, мы не заметили проблем во время проигрывания HD-видеоролика при одновременном запуске загрузки файлов или переиндексации мультимедиабиблиотеки.

В целом, наличие Android выглядит больше как альтернатива используемой в старших моделях HD Station с собственными приложениями, чем как «настоящая» операционная система. И дело не только в ограниченных аппаратных ресурсах, а скорее в ее ориентации на мобильные устройства с сенсорными экранами и соответствующие приложения. Наиболее качественно в данном случае реализована функция медиаплеера, а вот с просмотром фотографий и интерактивной работе с программами не все так хорошо, как хотелось бы, особенно учитывая поддержку 4K-видеовыхода.

Тестирование

Учитывая необычную конфигурацию устройства, тестирование производительности сетевого доступа мы провели при запущенном и остановленном модуле Android Station. Также на графике приводятся результаты для подключенного через USB 3.0 адаптер внешнего винчестера, отформатированного в EXT4. Жесткий диск во всех случаях использовался одной модели — WD Red объемом 1 ТБ.

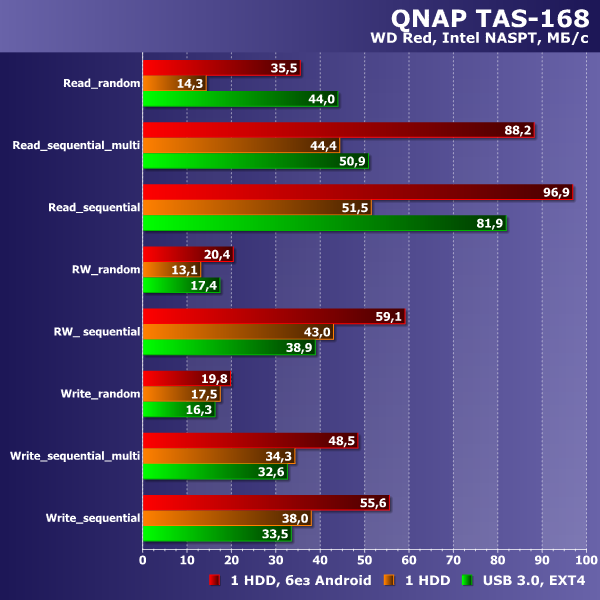

Производительность QNAP TAS-168

В случае работы только под управлением QTS, рассматриваемая модель может показать около 100 МБ/с на чтение и примерно 55 МБ/с на запись. Результаты сравнимы с другими сетевыми накопителями начального уровня, например TS-112P. Ситуация заметно меняется, если запустить Android. Ограниченность аппаратных ресурсов приводит к тому, что максимальные скорости снижаются примерно в полтора-два раза. Внешний винчестер неплохо ведет себя в операциях чтения, а в операциях записи оказывается самым неторопливым. В целом можно сказать, что данная модель сетевого накопителя по своим скоростным характеристикам не бьет рекордов. Однако ее будет достаточно для большинства популярных домашних сценариев, включая сетевой доступ к файлам и резервное копирование. При этом режим «только QTS» представляет собой скорее академический интерес, поскольку покупать именно это устройство и не пользоваться Android все-таки странно.

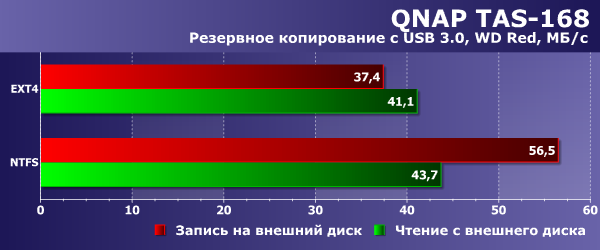

Дополнительно для внешнего диска был проверен вариант использования его для резервного копирования и восстановления данных самого сетевого накопителя. На следующем графике приводятся полученные скорости для одного файла 32 ГБ.

Производительность QNAP TAS-168

Для интерфейса USB 3.0, учитывая особенности аппаратной конфигурации, результаты в целом неплохие. Хотя конечно использовать данное устройство с дисками на несколько терабайт и думать про резервное копирование данных с них — не самое интересное занятие. С другой стороны, если рассматривать вариант медиабиблиотеки, считается, что многогигабайтные файлы видео не всегда требуют хранилища с повышенной надежностью, если это, конечно, не собственные записи.

Учитывая позиционирование устройства и его необычную платформу, мы проверили и скорость загрузки файлов по протоколу BitTorrent на канале 100 Мбит/с с заводскими настройками системы загрузки: пять активных задач (максимальное число для этой модели — десять), отсутствие ограничений на скорости, максимальное число подключений — 300. Если модуль Android выключен, то она составляет 4-6 МБ/с, если же его включить, то будет заметно незначительное снижение до 2-5 МБ/с.

Для оценки энергопотребления и температурного режима использовались три сценария: бездействие, работа (сетевой обмен файлами и загрузка из сети p2p), а также просмотр HD-видео в Android. Несмотря на формальное присутствие режима сна жестких дисков, добиться его нам не удалось даже при отключенном Android и отсутствии дополнительных модулей.

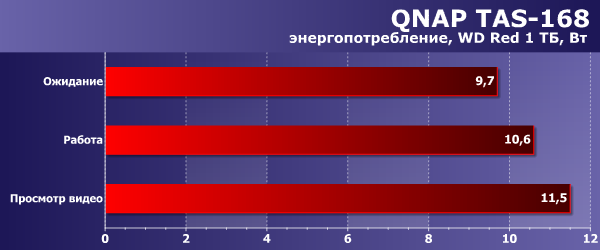

Энергопотребление QNAP TAS-168

Энергопотребление устройства с тестовым диском объемом 1 ТБ составляет в зависимости от варианта использования от 10 до 12 Вт, что вполне ожидаемо для данной платформы. Отметим, что блок питания имеет существенный запас, который может быть востребован для дисков большого объема и питания внешних устройств.

В тесте для проверки температур сетевой накопитель был установлен в открытой только со стороны лицевой панели стойке под телевизором рядом с другим оборудованием. Температура окружающей среды составляла около 23 градусов.

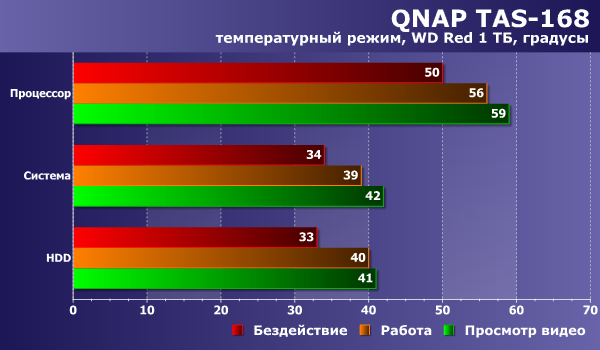

Температурный режим QNAP TAS-168

Что касается температурного режима, то он не вызывает опасений. До 60 градусов для процессора и до 41 градуса для жесткого диска — это совсем немного по современным меркам.

Наши опасения о производительности устройства при работе в «гибридном» режиме, к сожалению, подтвердились. Все-таки используемая SoC не предназначена для сетевых накопителей, поскольку не обладает достаточно быстрыми внешними интерфейсами. Да и оптимизация ее архитектуры скорее была направлена на снижение энергопотребления, чем на обеспечение высокой скорости работы.

Заключение

Дать однозначную оценку рассмотренному устройству очень непросто. Как часто бывает для совмещающих несколько функций моделей, разработчику неизбежно приходится идти на определенные компромиссы. Если сравнивать QNAP TAS-168 с обычными сетевыми накопителями, то по производительности он сравним с младшими представителями данного бренда, однако проигрывает по функциональному наполнению привычными дополнительными модулями. Частично это может быть компенсировано поддержкой магазина Google Play, но это уже совсем другая история.

Если же посмотреть на устройство как на сетевую приставку с Android, то здесь, пожалуй, единственной задачей, с которой модель хорошо справляется, стоит считать воспроизведение видео. Но и этот сценарий нельзя назвать реализованным идеально.

В результате целевая аудитория устройства существенно сужается. Модель будет интересна тем пользователям, которым требуется именно единое многофункциональное устройство, способное как хранить и загружать файлы, так и показывать их на экране телевизора. При этом альтернативой может служить сочетание двух отдельных устройств — сетевого накопителя и медиаплеера. В некоторых ситуациях (например, если точек просмотра более одной), оно может быть более удобным.

Что касается доступности, то QNAP TAS-168 появился в продаже на отечественном рынке перед самым концом года, но в нынешней экономической ситуации не приходится удивляться тому, что цены на эту модель уже значительно превышают рекомендованные 23 тысячи рублей. Выбрать что-либо для прямого сравнения непросто, но на наш взгляд, такая цена высоковата.

Средняя цена
T-13279103
Розничные предложения
L-13279103-10

В заключение предлагаем посмотреть наш видеообзор сетевого накопителя QNAP TAS-168:

Наш видеообзор сетевого накопителя QNAP TAS-168 можно также посмотреть на iXBT.Video


Благодарим компанию WD и агентство 2L за предоставленный для тестирования жесткий диск

Благодарим компанию Intel за предоставленные для проведения тестирования сетевые карты

Благодарим компанию Zyxel за предоставленный для проведения тестирования коммутатор
