ASUS WL-700gE — беспроводной маршрутизатор с жестким диском

Часть 1. Роутер, описание и тесты


Функциональные возможности рассматриваемого устройства:

  • NAT-маршрутизатор,
  • беспроводная точка доступа стандарта IEEE 802.11g с возможностью использования режима ускоренной передачи данных Afterburner,
  • 4-портовый коммутатор с автоопределением полярности на портах (Auto MDI/MDI-X),
  • со встроенным жестким диском 160 Гбайт,
  • и возможностью подключения различных внешних (жесткие и flash-диски, принтеры, web-камеры) USB-устройств.

Этот роутер является дальнейшим развитием популярной линейки беспроводных маршрутизаторв ASUSTeK:

рассмотренных нами ранее (см. обзоры по ссылкам). Поэтому некоторые повторяющиеся моменты мы будем здесь опускать, а интересующиеся могут обратиться к нашим предыдущим статьям (а также к обзору роутера WL-500G Deluxe авторов настоящей статьи).

В первой части данного обзора мы рассмотрим возможности и производительность ASUS WL-700gE как собственно роутера, а его дополнительные функции, связанные с наличием внутреннего жесткого диска, возможностями по подключению USB-устройств отложим на вторую часть.



Внешний вид, комплектация и устройство

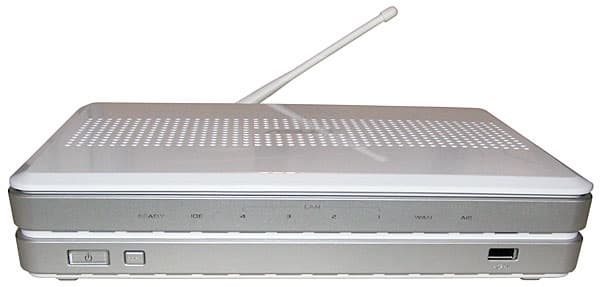

Внешний вид роутера не оставляет сомнений в том, что эпидемия «айподомании» захлестнула и асусовских дизайнеров — хорошо узнаваемые обводы и бело-серебряная расцветка недвусмысленно намекают, что «мы тоже из этих». :) В общем, внешность у WL-700gE приятная и вполне подойдет к компьютерам Apple, хотя вторичность и снижает впечатление.

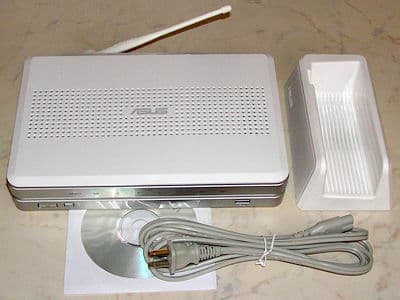

Поскольку попавший к нам экземпляр роутера является инженерным сэмплом, то уверенно говорить о комплектации ритейл-поставки не приходится — фактически мы получили на руки коробку традиционной асусовской бело-сине-серебристой расцветки

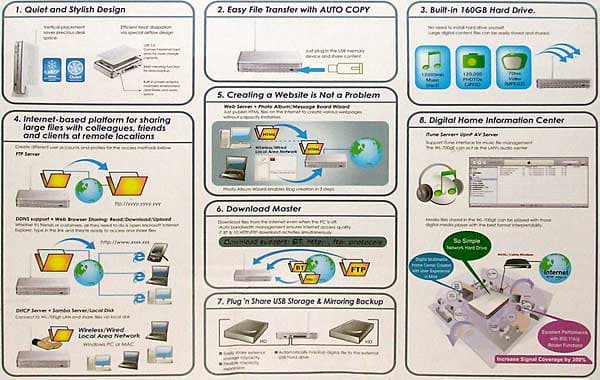

с нанесенными на ней техническими характеристиками WL-700gE и иллюстрациями способов его применения,

а также само устройство с антенной, сетевым шнуром и подставкой для вертикальной установки.

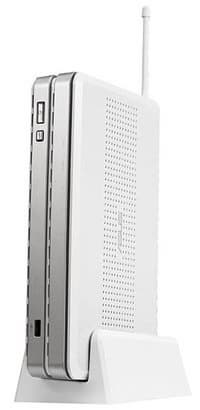

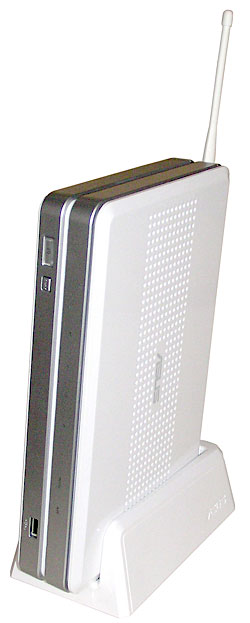

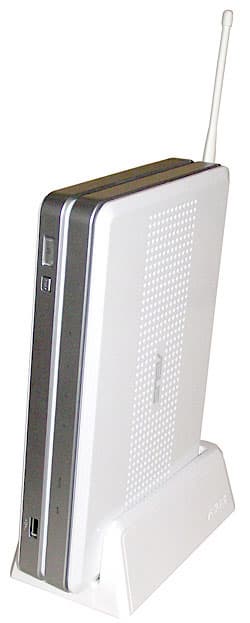

Роутер можно использовать не только в вертикальном (экономя рабочее пространство на столе), но и в горизонтальном положении, для чего на днище его корпуса имеются 4 резиновые ножки. (Способов фиксации корпуса на стене не предусмотрено.)

Кстати, блок питания у WL-700gE компактный встроенный (см. ниже).

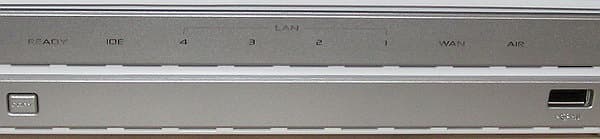

На передней панели находятся:

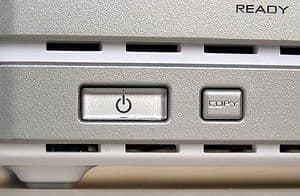

  • кнопка питания и по совместительству индикатор наличия внутреннего винчестера;

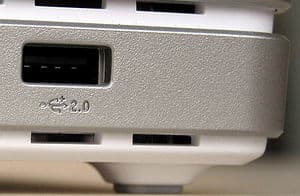

  • кнопка Copy для копирования содержимого USB-диска, подключенного к порту на передней панели, на внутренний винчестер;

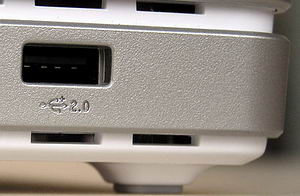

  • порт USB 2.0;
  • Ready-индикатор питания и активности USB-портов;
  • 4 индикатора активности LAN-портов;
  • индикатор активности порта WAN;
  • AIR-индикатор активности беспроводного соединения.

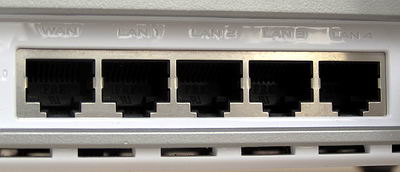

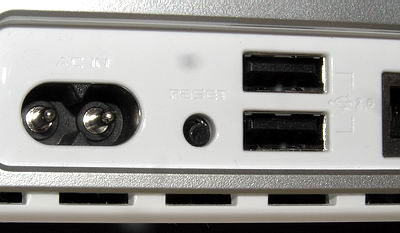

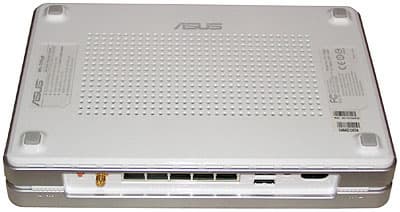

На задней панели расположены:

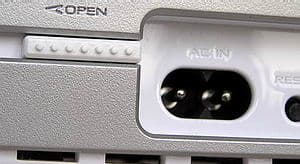

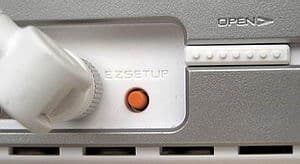

Крышка на устройстве съемная, открывается посредством двух задвижек на задней панели.

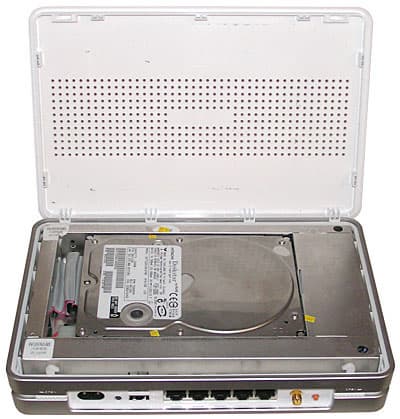

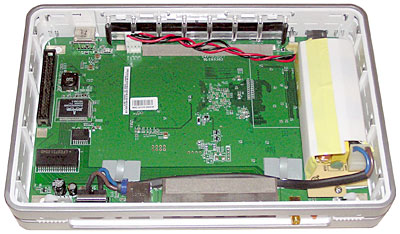

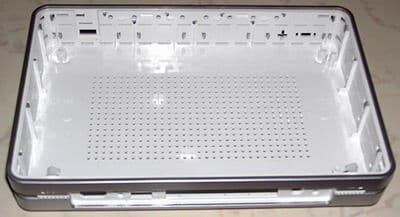

Под крышкой обнаруживается винчестер, заключенный в тонкий и проветриваемый жестяной «саркофаг». Модель диска — Hitachi HDT722516DLAT80 емкостью 160 Гбайт, впрочем, об этом мы отдельно поговорим во второй части нашего обзора.

Под «саркофагом» на дне литого основания из белого пластика установлены основная плата электроники роутера со всеми разъемами, органами управления и индикации (свечение светодиодов на плате выводится на переднюю панель корпуса роутера линейкой протяженных оргстеклянных световодов),

а также отдельная плата сетевого блока питания.

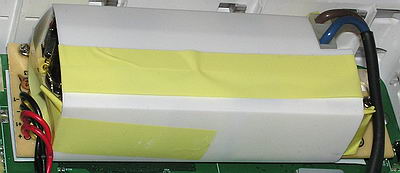

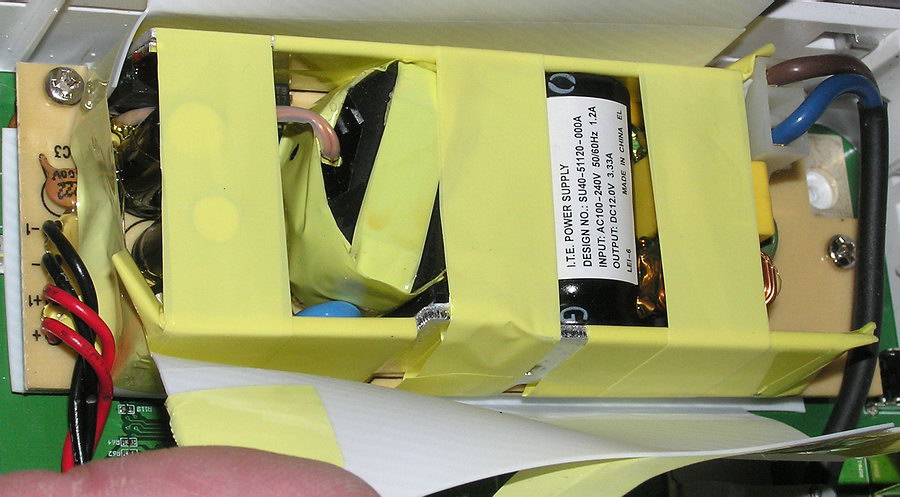

Блок питания достаточно компактен, хотя и обеспечивает выходной ток до 3,3 А с напряжением +12В при питании от напряжения ~110-240 В.

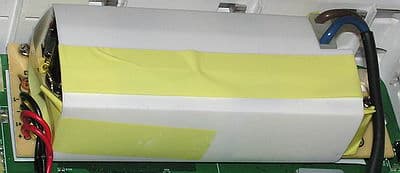

Блок питания обернут (заизолирован) гибким пластиком. Такая конструкция, в принципе, делает возможной и несложной замену встроенного блока питания подходящим с рынка — в случае выхода первого из строя.

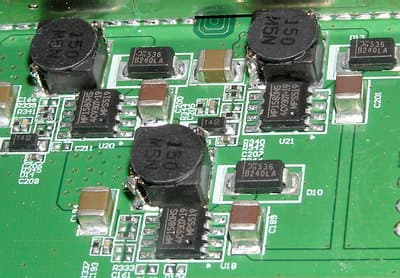

Напряжение +12 В с блока питания по спаренным проводам подается на основную плату роутера, где уже преобразуется импульсными и линейными стабилизаторами в более низкие +5 В, +3,3 В и др. для питания электроники винчестера и схем роутера.

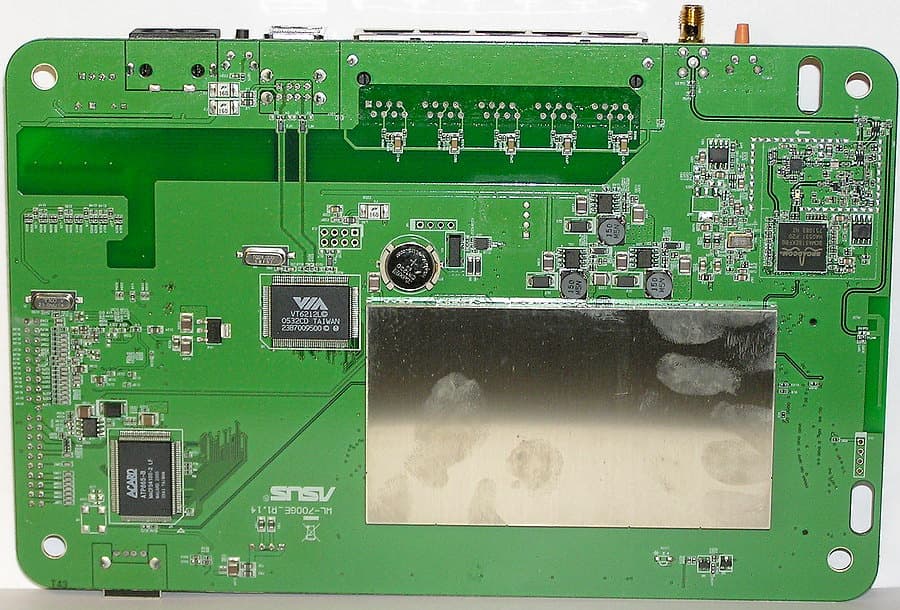

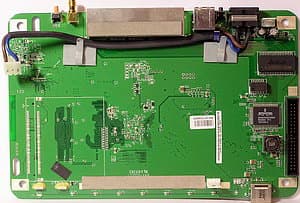

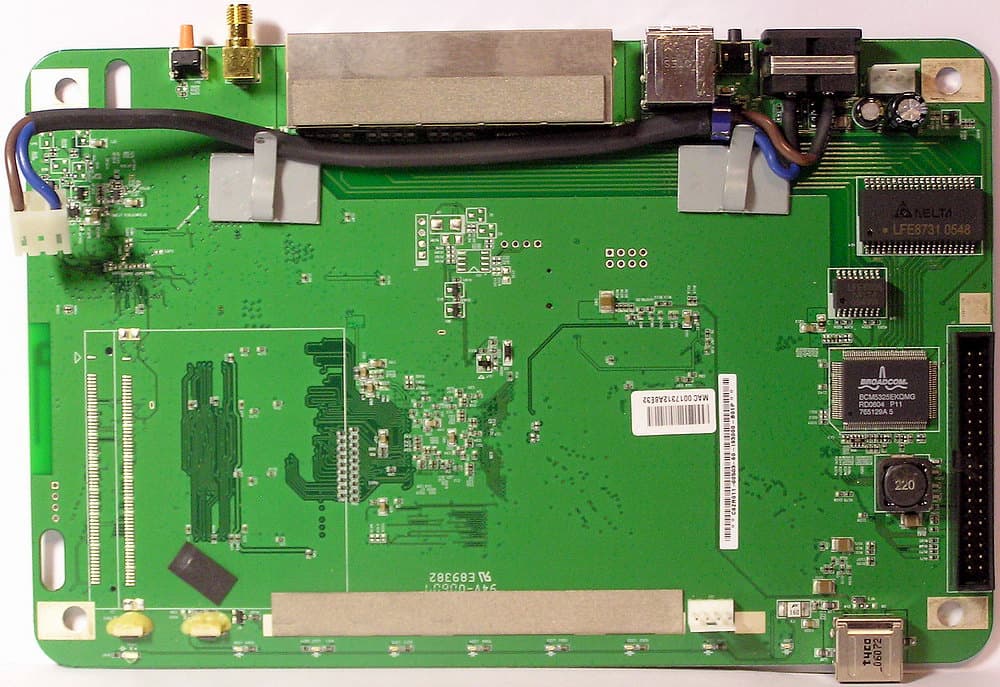

Печатная плата роутера с двухсторонним монтажом несет на себе все необходимые контроллеры, разъемы и органы управления/индикации.

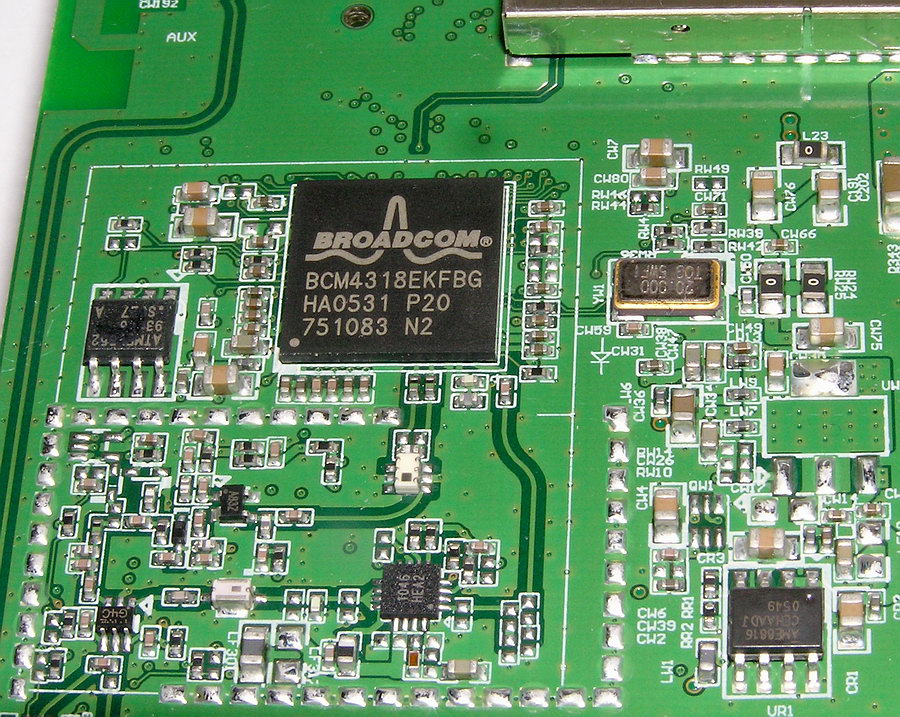

Беспроводная часть расположена «снизу» и прикрыта несъемным экраном. За беспроводную связь отвечает контроллер BCM4318E от Broadcom.

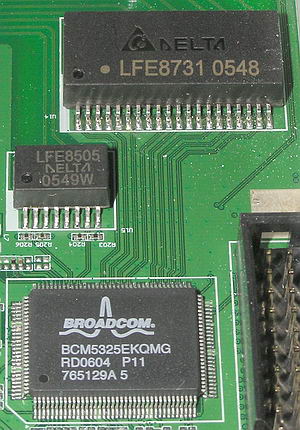

Ethernet-часть роутера обеспечивается свичем Broadcom BCM5325E и Delta'вскими PHY-схемами LFE8731 и LFE8505 (об остальной начинке — во второй части):

Охлаждение внутренностей роутера целиком пассивное, что отмечается производителем среди достоинств, но на наш взгляд горячему «гамбургеру» из платы роутера (до 10 ватт), блока питания (тепловыделение 3-5 ватт) и жесткого диска сверху (8-11 ватт) не помешал хотя бы легкий обдув, пусть даже и в ущерб бесшумности. А так охлаждение происходит только естественной циркуляцией воздуха через отверстия в днище, верхней крышке и боковинах корпуса. И температура диска и других компонентов, к сожалению, не контролируется.

Технические характеристики устройства приведены в таблице 1.

Таблица 1. Технические характеристики ASUS WL-700gE.

Корпус пластиковый, допускается горизонтальная или вертикальная установка, а также подвес на стену
исполнение Indoor
Проводной сегмент
WAN тип Fast Ethernet
Количество портов 1
Auto MDI/MDI-X да
Типы поддерживаемых соединений фиксированный IP да
динамический IP да
PPPoE да
PPTP да
BigPond да
LAN количество портов 4
auto MDI/MDI-X да
Тип LAN Fast Ethernet
Возможность задания размера MTU вручную при использовании PPPoE
Беспроводной сегмент
Антенны Количество 2
Тип
  • внешняя дипольная, 2 dBi
  • внутренняя типа «inverted-F»
Возможность замены антенны/тип коннектора есть/r-SMA
Поддерживаемые стандарты и скорости 802.11b 1, 2, 5.5, 11 Mbps
802.11g 6, 9, 12, 18, 24, 36, 48, 54 Mbps
Тип модуляции OFDM, CCK, DQPSK, DBPSK
Регион/Кол-во каналов Europe/13
Расширения протокола 802.11g да, Afterburner
Возможность ручного задания скорости нет
Выходная мощность 802.11b @11Mbit/s 13-24 dBm
802.11g @54Mbit/s 13-20 dBm
Режимы работы Gateway да
Access Point да
Безопасность Блокировка широковещательного SSID да
Привязка к MAC адресам да
WEP 64/128bit
WPA AES, TKIP или AES+TKIP
WPA-PSK (pre-shared key) AES, TKIP или AES+TKIP
802.1x (через Radius) да
Основные возможности
Управление
  • Web-интерфейс
  • Утилита EZSetup
  • UPnP Media Server
  • UPnP Internet Gateway Device
встроенный DHCP сервер да, с возможностью задания IP-адресов по MAC-адресам вручную
Метод организации доступа в Интернет Network Address Translation (NAT-технология) да
возможности NAT one-to-many NAT (стандартный) да
one-to-one NAT нет
возможность отключения NAT (работа в режиме роутера) нет
DNS поддержка динамического DNS да: DynDNS.org, TZO.com, ZONEEDIT.com
Внутренние часы присутствуют, возможно ручное задание времени и задание по браузерному времени
Логирование событий да, системные события, файрвол
логирование исполнения правил файрвола да
способы хранения внутри устройства да
на внешнем Syslog сервере да
отправка на email нет
Роутинг
Cтатический (задания записей вручную) на WAN интерфейсе нет
на LAN интерфейсе нет
динамический роутинг нет
Возможности встроенных фильтров и файрвола
Поддержка SPI (Stateful Packet Inspection) да, но без возможности использования в правилах
Наличие фильтров/файрвола на LAN-WAN сегменте да
на WLAN-WAN сегменте да, совмещен с LAN-WAN
на LAN-WLAN сегменте нет
Типы фильтров с учетом SPI нет
по MAC адресу нет
по source IP адресу да
по destination IP адресу да
по протоколу да, TCP/UDP
по source порту да, в том числе по диапазону
по destionation порту да, в том числе по диапазону
привязка ко времени да, по одной на все правила LAN-WAN и WAN-LAN
по URL-у да
по домену да (совмещен с URL)
работа со службами списков URL для блокировки нет
Тип действия allow да
deny да
log нет
Поддержка спец. приложений да, netmeeting, quicktime и др.
Виртуальные сервера возможность создания да
задания различных public/private портов для виртуального сервера да
возможность задания DMZ да
Traffic shaping
Типы шейпинга
ограничение общего исходящего трафика нет
ограничение общего входящего трафика нет
ограничение входящего трафика по критериям да
ограничение исходящего трафика по критериям да
критерии задания правила для ограничений
src interface lan/wan нет
dst interface lan/wan нет
src ip нет
dst ip да, для входящего трафика
src protocol нет
dst protocol нет
src port да, для исходящего трафика
dst port да, для входящего трафика
привязка ко времени нет
Питание
Входное ~100-240В (50-60Гц)
Тип БП внутренний, +12В/3A
Дополнительная информация
Интерфейсы
  • 1 порт IDE
  • 3 порта USB 2.0
Встроенный винчестер да, 160 Гбайт, IDE
Версия прошивки 1.0.4.6 (последняя на момент написания статьи)
Размеры 241×161×45 мм
Вес 1,4 кг

Настройка WL-700gE осуществляется двумя путями:

  • посредством web-интерфейса, многократно описанного в предыдущих статьях по беспроводным продуктам ASUS;
  • при помощи Windows-утилиты EZSetup вкупе с использованием кнопки EZSetup (также рассматривалась ранее).

Из интересных особенностей отметим возможность плавно изменять выходную мощность передатчика и поддержку технологии BroadRange (увеличение чувствительности приёмника за счёт дополнительной обработки принимаемого сигнала, что, соответственно, приводит к увеличению площади покрытия до 300% и улучшению устойчивости работы).

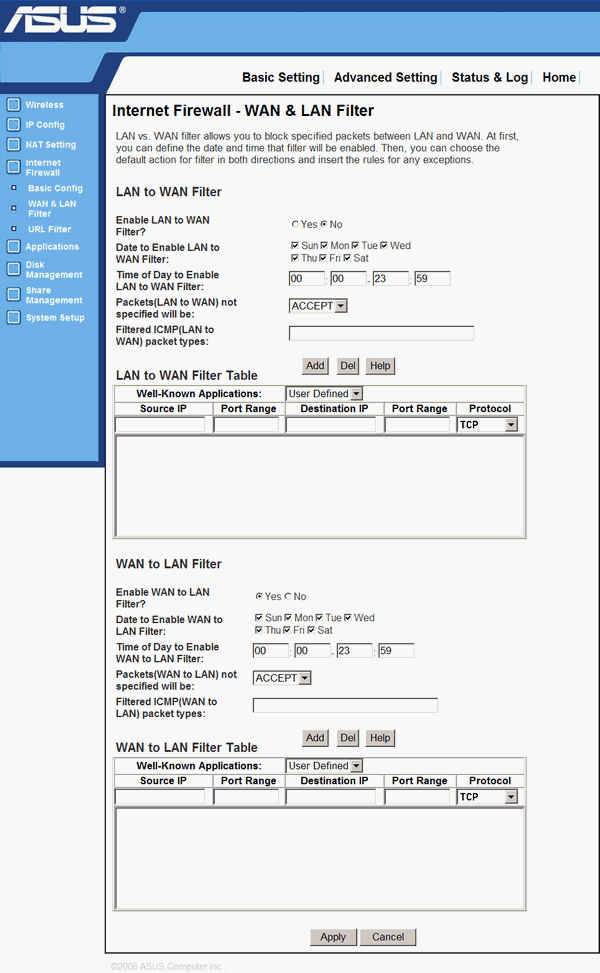

Как было отражено в таблице 1, файрвол устройства позволяет осуществлять фильтрацию как входящего, так и исходящего трафика, однако широкими возможности настройки никак не назовёшь — фильтрация только по диапазону портов и адресам; одна таблица расписания на входящие фильтры и одна — на исходящие.

Английский — единственный доступный европейский язык интерфейса (на момент написания статьи), но с учётом того, что мы все же имеем дело с предпродажным экземпляром, смеем надеяться, что это временно.



Тестирование производительности роутера

1. Тестирование беспроводного сегмента

Для тестирования производительности беспроводного сегмента были использованы два беспроводных адаптера от ASUS: USB-донгл WL-169gE и PCI-карта WL-138gE (оба с поддержкой режима AfterBurner).

У словные обозначения на диаграммах:

  • PCI — беспроводной PCI-адаптер WL-138gE
  • USB — беспроводной USB-адаптер WL-169gE
  • AP — точка доступа на роутере ASUS WL-700gE
  • fdx — полнодуплексный режим

Тестирование проводилось по следующим программам:

  • Тест «PCI — AP»
  • Тест «USB — AP»
  • Тест «PCI — USB через AP в режиме Infrastructure»

Тестировалась пропускная способность при помощи NetIQ Chariot (TCP-трафик усредненный по 2 мин тесту) в режимах IEEE 802.11b, IEEE 802.11g и IEEE 802.11g с включенными FrameBursting и Afterburner. Расстояние между точками не превышало пяти метров.

1a. Тест «PCI — AP» — трафик гонялся между PCI-адаптером ASUS WL-138gE и компьютером LAN-сегмента точки доступа на роутере ASUS WL-700gE.

Как видим, производительность в b-режиме совсем не рекордная — 5,167 Мбит/с максимум. В режиме 802.11g мы имеем 20,851 Мбит/с, а с включенными FrameBursting и Afterburner — приличные 29,356. Из особенностей отметим неравномерное распределение трафика в полнодуплексном режиме как для 802.11b, так и для 802.11g — трафик от карты в 2-2,5 раза превышает встречный в обоих режимах, чего не наблюдается в расширенном 802.11g, где скорости в обоих направлениях вполне сравнимы.

1b. Тест « USB — AP» — трафик гонялся между USB-адаптером ASUS WL-169gE и компьютером LAN-сегмента точки доступа на роутере ASUS WL-700gE.

Здесь также производительность не на высоте, хотя по абсолютным показателям повыше, чем в предыдущей серии тестов — 5,704 Мбит/с в режиме 802.11b и 27,165 Мбит/с в 802.11g. Неравномерность трафика в полнодуплексном режиме не только сохраняется, но даже стала больше в расширенном режиме. Отметим, что на направлении USB-AP включение расширенного режима практически не добавило производительности.

1c. Тест «PCI — USB через AP в режиме Infrastructure» — трафик гонялся между беспроводными адаптерами ASUS WL-138gE и ASUS WL-169gE через роутер ASUS WL-700gE в режиме Infrastructure.

Производительность вполне приличная, трафик по-честному делится поровну между двумя сетевыми клиентами, за исключением случая 802.11g с включенными FrameBursting и Afterburner — тут более активному PCI-адаптеру WL-138gE достается большая половина.



2. Тестирование проводного сегмента

При тестировании использовалась эта методика.

61,504 Мбит/с для входящего трафика на максимальном размере пакетов — весьма приличная скорость.

Отметим более чем пятикратное превышение входящего трафика исходящим в этом режиме (хотелось бы обратного), которое при других размерах пакетов не наблюдается.



3. Шейпинг трафика

Поскольку рассматриваемое устройство умеет ограничивать трафик, была исследована эта его возможность на различных задаваемых скоростях. Собственно реальная скорость канала измерялась при помощи NetIQ Chariot (TCP-трафик усредненный по двухминутному тесту).

Как видно, ASUS WL-700gE весьма точно отрабатывает поставленные перед ним задачи — отклонения не превышают пары процентов и вполне могут быть списаны на погрешность. В процессе исследования было установлено, что килобиты у ASUS WL-700gE — десятичные, то есть 1 Кбит/с = 1000 Бит/с.



Безопасность

Во время тестирования безопасности Nessus уязвимостей не обнаружил, сделав замечание за «guest» FTP-аккаунт — ну, это от неосведомлённости о более широком профиле ASUS WL-700gE.



Цена и доступность

Средняя текущая цена (количество предложений) на ASUS WL-700gE в московской рознице:

ASUS WL-700gE Н/Д(0)

Как видим, удовольствие пока не из дешевых… :)



Промежуточные выводы

В нынешнем виде ASUS WL-700gE как роутер представляет собой типичного середнячка — реализован более ли менее устоявшийся набор функций, в том числе, и расширение 802.11g Afterburner, а возможности устройства в части настроек скорее ориентированы на начинающего пользователя, стремящегося побыстрее и с минимумом головной боли (тут фирменная Windows-утилита EZSetup как раз кстати) запустить устройство в работу. Упрекать ASUS WL-700gE за невыдающуюся производительность, некоторые шероховатости в работе, излишнюю лаконичность документации и отсутствие русификации не совсем по-джентльменски — ведь нами тестировался предпродажный образец, и к выходу ASUS WL-700gE вполне может довооружиться; хотя с другой стороны, User Manual на сайте производителя довольно свежий, прошивка также уже успела сменить версию.

Однако у ASUS WL-700gE имеется то, что приподнимает его над собратьями по цеху — USB-порты и встроенный винчестер! И соответственно связанные с этим функции — возможность совместного использования дискового пространства, зеркалирование хранящихся на встроенном винчестере данных, автономная закачка файлов из Интернета и много еще чего, что мы рассмотрим подробнее во второй части обзора.
