TC Electronic Konnekt 6
Konnekt — торговая марка звуковых интерфейсов компании TC Electronic. Линейка моделей насчитывает несколько устройств, различающихся количеством каналов и функциональностью.
Самый младший среди устройств серии, Konnekt 6 был представлен на Musikmesse 2008. Устройство задумывалось сугубо для домашних и проектных студий, а потому цена у него доступная (€249 MSRP). Это попытка сделать продукт, который востребован и будет удобен отдельным музыкантам. Всем тем, кто не планирует собирать большую студию и не желает переплачивать за лишние каналы, которыми не будет пользоваться.
Отличие интерфейса Konnekt 6 начинается с внешнего вида. Прежде всего, это настольное устройство, предназначенное для размещения прямо на рабочем столе, а не в рековой стойке. Устройствами в рэковом и полурэковом корпусе не очень удобно управлять, но зато их можно разместить одно над другим, сэкономив место. В домашней студии это не нужно, поэтому в ней будет предпочтительнее устройство с органами управления на вехней панели, а не на передней. Такое, как Konnekt 6.
Цифра шесть в названии устройства соответствует общему числу цифровых каналов и аналоговых разъемов. Два аналоговых входа, два выхода, выход на наушники.
Основные особенности Konnekt 6
- Большой регулятор уровня громкости
- IMPACT микрофонные предусилители с 48 В фантомным питанием
- Многосегментный светодиодный индикатор уровня
- Студийный ревербератор TC M40, основанный на технологии AlgoFlex (программно)
- Прямой мониторинг с выбором источника сигнала
- Выход на наушники с отдельным регулятором громкости и выбором источника
- Режим работы входов: микрофон / гитара+ гитара /линейный стерео
- действительно высокоимпедансный гитарный вход, аналогичный гитарным процессорам TC
- Балансный стерео-выход
- Возможность работы нескольких устройств на разных вкладках контрольной панели TC Near
- быстрый вызов кнопки режима работы входов
- DIM для удобного снижения громкости
- простое управление прямым мониторингом
- VST/AU совместимость
- Настольное конструкция
- Возможность питания от шины Firewire
- Чип DICE II с технологией подавления джиттера
- Драйвера с низкой задержкой для Mac и PC, WDM, ASIO и CoreAudio
- Максимальный режим работы 24-bit/192 кГц
- Cubase LE4 в комплекте

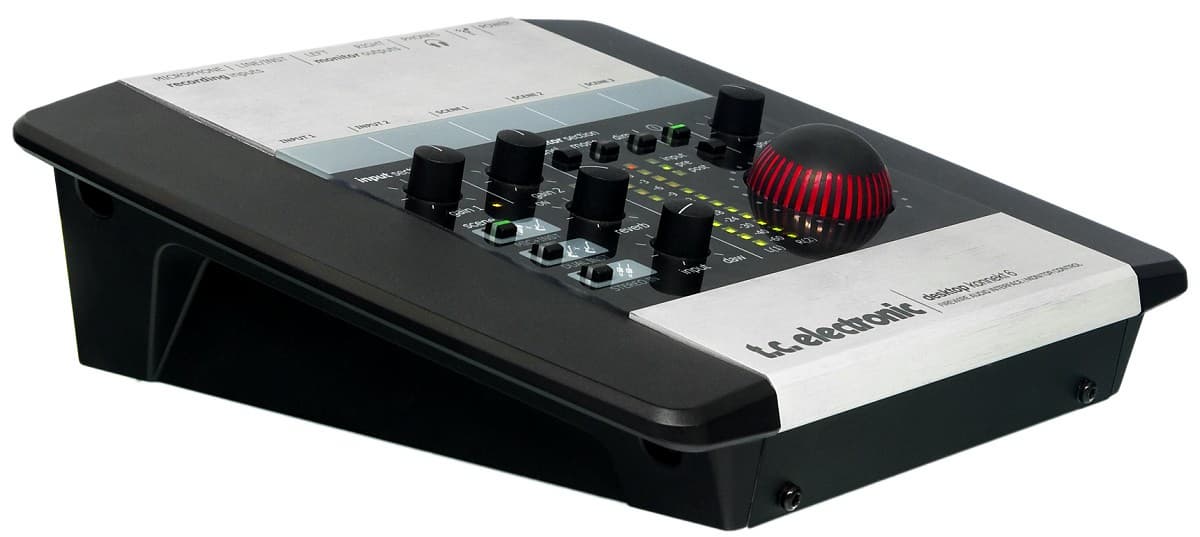

Корпус устройства, с входами и выходами, достаточно компактный (185 x 176 x 64 мм), но вместе с этим крепкий, металлический. На корпусе, снизу приклеена широкая резиновая полоска, чтобы интерфейс не скользил. Большой многосегментный индикатор уровня позволяют отследить наличие сигнала и проконтролировать перегрузку.
Особенностями интерфейса является наличие фантомного питания на микрофонном входе, большой ручки громкости, многосегментых индикаторов, которых обычно нет в подобных устройствах. Пиковый уровень сигнала и перегрузка видны с большой точностью.

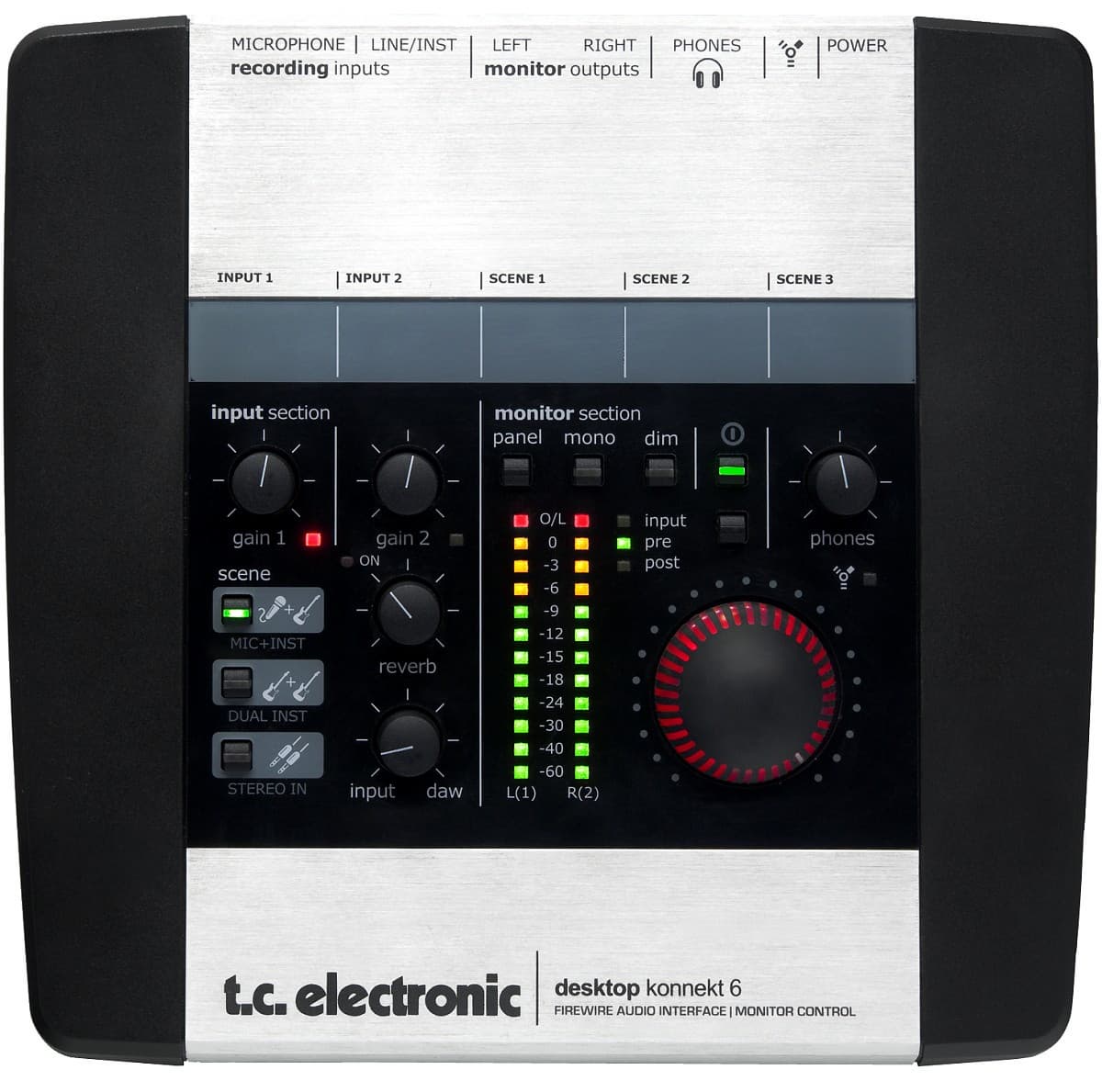

Регуляторы хорошо видны на фотографии.
Выход на наушники регулируется отдельно, но в панели карты можно настроить управление громкостью наушников и с помощью большой ручки.
Для индикатора уровня можно выбрать три варианта сигнала, уровень которого будет измеряться:
- Input
Уровень на входе. - Pre
Сумма следующих сигналов:
— входной сигнал после регуляторов
— выход ревербератора
— компьютерный выход - Post
Уровень после мастер-регулятора.
Кнопка dim стандартно временно снижает громкость звука.
Слева — три кнопки сценариев. Mic/Instrument, Instrument/Instrument, Stereo in. Данные кнопки обеспечивают возможность быстро переключать конфигурацию входов.

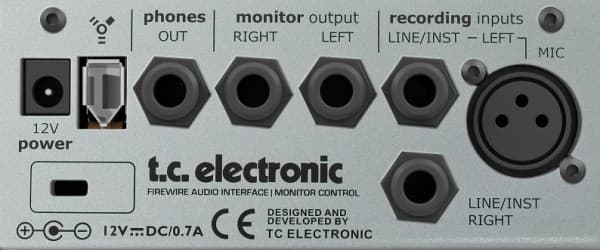

На задней панели интерфейса — микрофонный вход XLR с предусилителем IMPACT и подачей дополнительного фантомного питания 48 Вольт, гитарный вход, балансный выход на мониторы, выход на наушники и разъём для подключения кабеля FireWire.
В комплекте с устройством идет студийный ревербератор TC M40. Программный, встроен в контрольную панель, позволяет накладывать обработку на физические входы. M40 олицетворяет новую технологию обработки звука T.C. Electronic — AlgoFlex. Это акроним, составленный из слов алгоритм и гибкий. Означает перенос алгоритмов железок TC в программные плагины. При этом интересно, что интерфейс имеет аппаратную ручку регулировки уровня ревера. Остальные регуляторы всё же виртуальные.
В комплекте идет мощный FireWire провод с 6-контактными разъемами для питания от шины и 12 В адаптер сети. Предпочительнее питать устройство от БП. Горячее подключение/отключение устройства НЕ поддерживается. Перепрошивку устройства также следует производить при питании от БП.
Технические характеристики Konnekt 6
| Цифровые входы и выходы | |
| Интерфейс Firewire | IEEE 1394a, S400, IEC 61883 |
| Чип | TCAT DICE JR |
| Clock and Jitter | |
| Внутренние частоты | 44.1 кГц, 48 кГц, 88.2 кГц, 96 кГц, 176.4 кГц и 192 кГц |
| Понижение джиттера | Технология JET |
| Фильтр понижения джиттера | > 3 дБ при 10 Гц > 100 дБ при 600 Гц |
| Джиттер АЦ-ЦА преобразования: | < 42 пс rms, полоса 100 Гц ... 40 кГц |
| Задержка на обработку цифрового входа и выхода при 96/48 кГц | 0,15 / 0,3 мс |
| Небалансный вход / Гитарный вход 1/2 | |
| Разъемы | 1/4″ TRS |
| Диапазон чувствительности | -10 dBu ... +18 dBu |
| Импеданс: | 1 MОм |
| Полный размах входного сигнала | +18 dBu |
| Коэффициэнт гармоник | < -90 дБ (0,001 %) при 1 кГц, -1 dBFS |
| Динамический диапазон | > 102 дБ, 20 Гц — 20 кГц |
| Диапазон воспроизводимых частот | +0/-0,5 дБ, 20 Гц to 20 кГц при -10 dBu <> +18 dBu |
| Проникновение каналов | < -85 дБ, 20 Гц — 20 кГц |
| АЦП | |
| Тип | 24 бит, однобитный, 128x оверсемплинг |
| Задержка | 0,68 мс / 0,63 мс при 44.1 кГц / 48 кГц |
Микрофонный вход |
|
| Разъемы | XLR |
| Диапазон чувствительности | +10 ... -50 dBu |
| Усиление сигнала микрофона | 12 дБ |
| Импеданс: | 1000 Ом |
| NF при Rg = 150 Ом, Max. Gain: | < 3 дБ |
| EIN при Rg = 150 Ом, Max. Gain: | < -128 dBu |
| THD, Min. Gain: | < -92 дБ (0,001 %) при1 кГц, -1 дБFS |
| Dynamic Range, Min. Gain: | > 106 дБ, 20 Гц — 20 кГц |
| Проникновение каналов | < -70 дБ, 20 Гц — 20 кГц |
| Линейные выходы, канал 1/2 | |
| Разъемы | 1/4″ TRS Ground Sensing Design. |
| Impedance | < 100 Ом |
| Размах сигнала | -100 dBu ...+13 dBu |
| Кг | < -95 дБ (0,002 %) при1 кГц, -1 dBFS |
| Динамический диапазон | > 102 дБ, 20 Гц — 20 кГц |
| Диапазон воспроизводимых частот | +0/-0,1 дБ, 20 Гц — 20 кГц |
| Проникновение каналов | < -100 дБ, 20 Гц — 20 кГц |
| ЦАП | |
| Тип |
24 бит, однобитный, 128x оверсемплинг |
| Задержка | 0,70 мс / 0,65 мс при 44.1 кГц / 48 кГц |
| Выход на наушники | |
| Разьемы | 1/4″ TRS |
| Импеданс | 80 Ом |
| Размах сигнала | -100 dBu ... +20 dBu (без нагрузки) |
| Кг | < -87 дБ (0,002 %) при1 кГц, -1 dBFS при 300 Ом |
| Динамический диапазон | > 103 дБ, 20 Гц — 20 кГц |
| Диапазон воспроизводимых частот | +0/-0,1 дБ, 20 Гц — 20 кГц |
| Проникновение каналов | < -81 дБ, 20 Гц — 20 кГц |
| Мощность при 40 Ом | 200 мВт |
| Мощность при 600 Ом | 93 мВт |
| Общие | |
| ШхВхГ | 185 x 176 x 64 мм |
| Вес | 0,8 кг |
| Покрытие | передняя панель: акрил и анодированный алюминий, плакированная рама |
| Пикметр (1/2) | 3-цветные светодиоды |
| Стерео пикметр многосегментный | 13 светодиодов на канал |
| Блок питания | 12 В |
| Энергопотребление | < 8,4 Вт |
| Гарантия | 1 год |
Устройство поддерживает все частоты вплоть до 192 кГц.

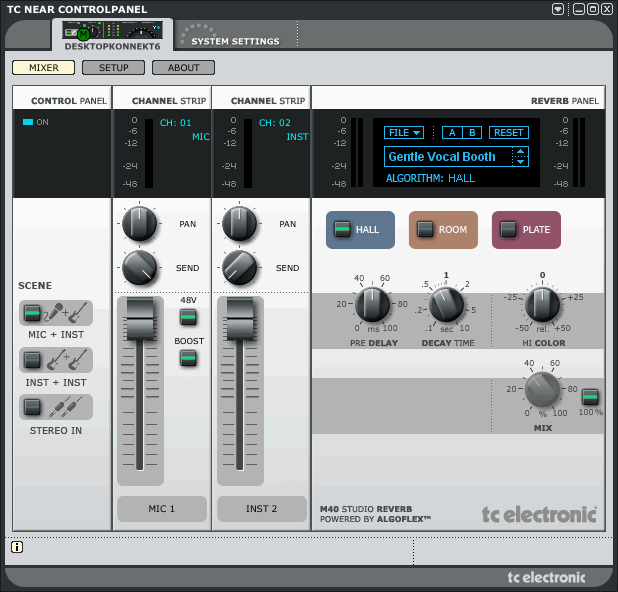

Вкладка микшера. Сценарий микрофон + гитара.

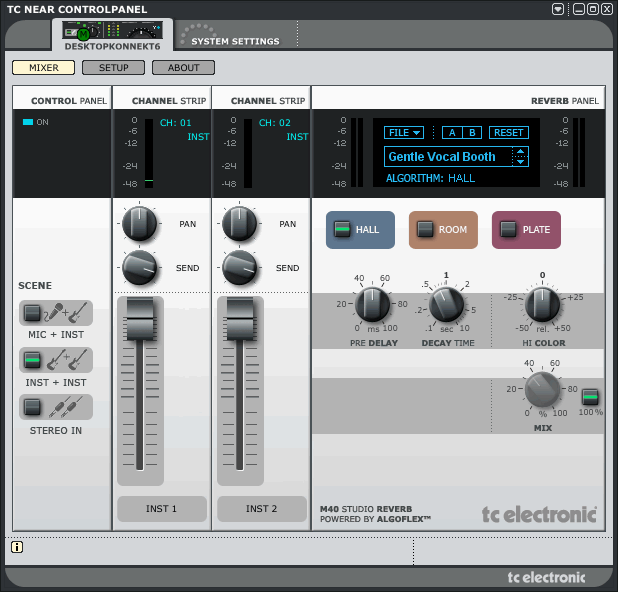

Вкладка микшера. Сценарий гитара+гитара.

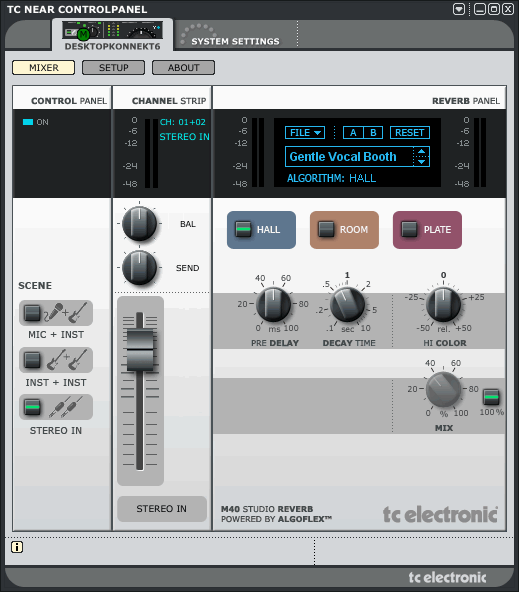

Вкладка микшера. Сценарий стереовход.

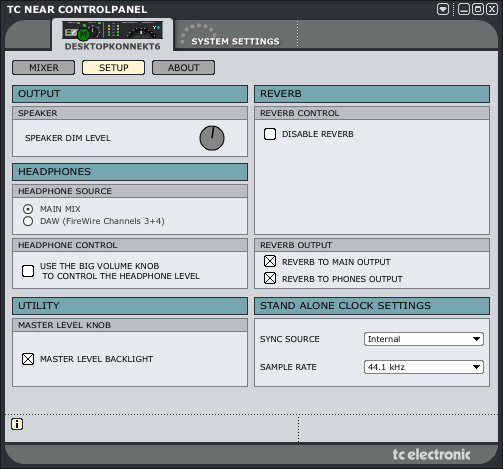

Вкладка настроек.

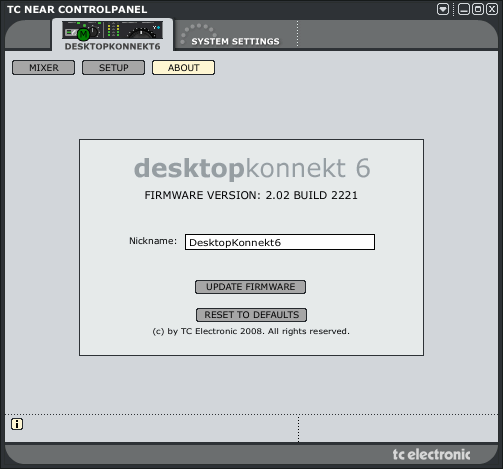

Вкладка сведений о прошивке и обновления прошивки.

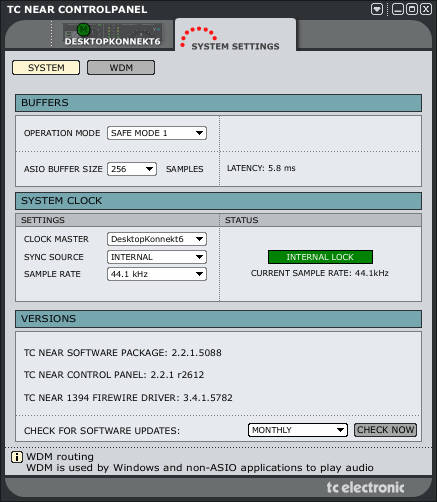

Вкладка установки размера буфера. В режиме SAFE MODE минимальное значение 256 семплов. Если установить режим NORMAL, то можно выбрать буфер 192, 128, 96, 64. Но работоспособность в этим режимах зависит от мощности системы и её конфигурации.

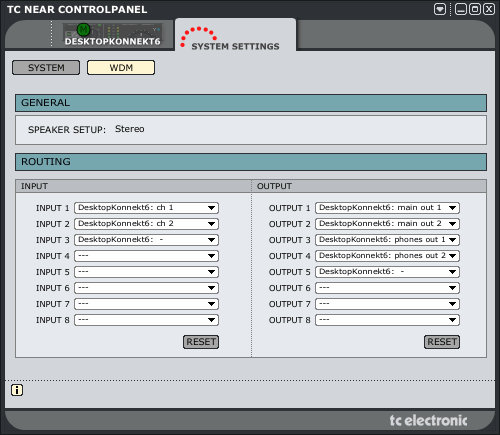

Вкладка WDM — подтвердение тому, что устройство имеет 6 каналов — 2 входа, 4 выхода.
Диагностика ASIO:
Device: ASIO TC Near
Features:
Input channels: 6
Output channels: 6
Input latency: 617
Output latency: 824
Min buffer size: 224
Max buffer size: 8192
Preferred buffer size: 512
Granularity: -1
ASIOOutputReady — not supported
Sample rate:
8000 Hz — not supported
11025 Hz — not supported
16000 Hz — not supported
22050 Hz — not supported
32000 Hz — not supported
44100 Hz — supported
48000 Hz — supported
88200 Hz — supported
96000 Hz — supported
176400 Hz — supported
192000 Hz — supported
Input channels:
channel: 0 (DesktopKonnekt6 ch 1) — Int32LSB
channel: 1 (DesktopKonnekt6 ch 2) — Int32LSB
Output channels:
channel: 0 (DesktopKonnekt6 main out 1) — Int32LSB
channel: 1 (DesktopKonnekt6 main out 2) — Int32LSB
channel: 2 (DesktopKonnekt6 phones out 1) — Int32LSB
channel: 3 (DesktopKonnekt6 phones out 2) — Int32LSB
Измерения в RMAA PRO
TC Konnekt 6 вход+выход
| Тестируемое устройство | TC Konnekt 6 |
| Режим работы | 24-bit, 44 kHz |
| Звуковой интерфейс | ASIO |
| Маршрут сигнала | Линейный выход — линейный вход |
| Версия RMAA | 6.2.3 PRO |
| Фильтр 20 Гц — 20 кГц | ДА |
| Нормализация сигнала | ДА |
| Изменение уровня | -6.0 дБ / -6.3 дБ |
| Режим МОНО | НЕТ |
| Частота сигнала калибрации, Гц | 1000 |
| Полярность | инвертированная/инвертированная |
| Неравномерность АЧХ (в диапазоне 40 Гц — 15 кГц), дБ | +0.01, -0.11 |
Отлично |
| Уровень шума, дБ (А) | -103.4 |
Отлично |
| Динамические диапазон, дБ (А) | 103.3 |
Отлично |
| Гармонические искажения, % | 0.0023 |
Отлично |
| Гармонические искажения + шум, дБ(A) | -89.6 |
Хорошо |
| Интермодуляционные искажения + шум, % | 0.0030 |
Отлично |
| Взаимопроникновение каналов, дБ | -99.9 |
Отлично |
| Интермодуляции на 10 кГц, % | 0.0032 |
Отлично |
| Общая оценка | Отлично |
Подробный отчет TC Konnekt 6 вход+выход
TC Konnekt 6 линейный выход
| Тестируемое устройство | TC Konnekt 6 |
| Режим работы | 24-bit, 44 kHz |
| Звуковой интерфейс | ASIO |
| Маршрут сигнала | Только линейный выход |
| Версия RMAA | 6.2.3 PRO |
| Фильтр 20 Гц — 20 кГц | ДА |
| Нормализация сигнала | ДА |
| Изменение уровня | -7.7 дБ / -7.6 дБ |
| Режим МОНО | НЕТ |
| Частота сигнала калибрации, Гц | 1000 |
| Полярность | инвертированная/инвертированная |
| Неравномерность АЧХ (в диапазоне 40 Гц — 15 кГц), дБ | +0.01, -0.12 |
Отлично |
| Уровень шума, дБ (А) | -105.6 |
Отлично |
| Динамические диапазон, дБ (А) | 105.6 |
Отлично |
| Гармонические искажения, % | 0.0008 |
Отлично |
| Гармонические искажения + шум, дБ(A) | -96.0 |
Отлично |
| Интермодуляционные искажения + шум, % | 0.0019 |
Отлично |
| Взаимопроникновение каналов, дБ | -103.5 |
Отлично |
| Интермодуляции на 10 кГц, % | 0.0021 |
Отлично |
| Общая оценка | Отлично |
Подробный отчет TC Konnekt 6 выход
В работе устройство зарекомендовало себя хорошо. Вынос регулировок на вернюю панель позволяет работать с комфортом. Подсветка яркая, позволяет хорошо видеть индикацию в условиях любого освещения. Запись и воспроизведение не ставит рекордов, но находится на ожидаемом профессиональном уровне. Многим особенно понравится работающий в реальном времени фирменный ревербератор M40.
предоставлен на тестирование ISPA-SHOP
| 19 января 2010 |
Максим Лядов
|
|
