ESI MaXiO 032e —
внешнее профессиональное звуковое
устройство с PCI Express контроллером

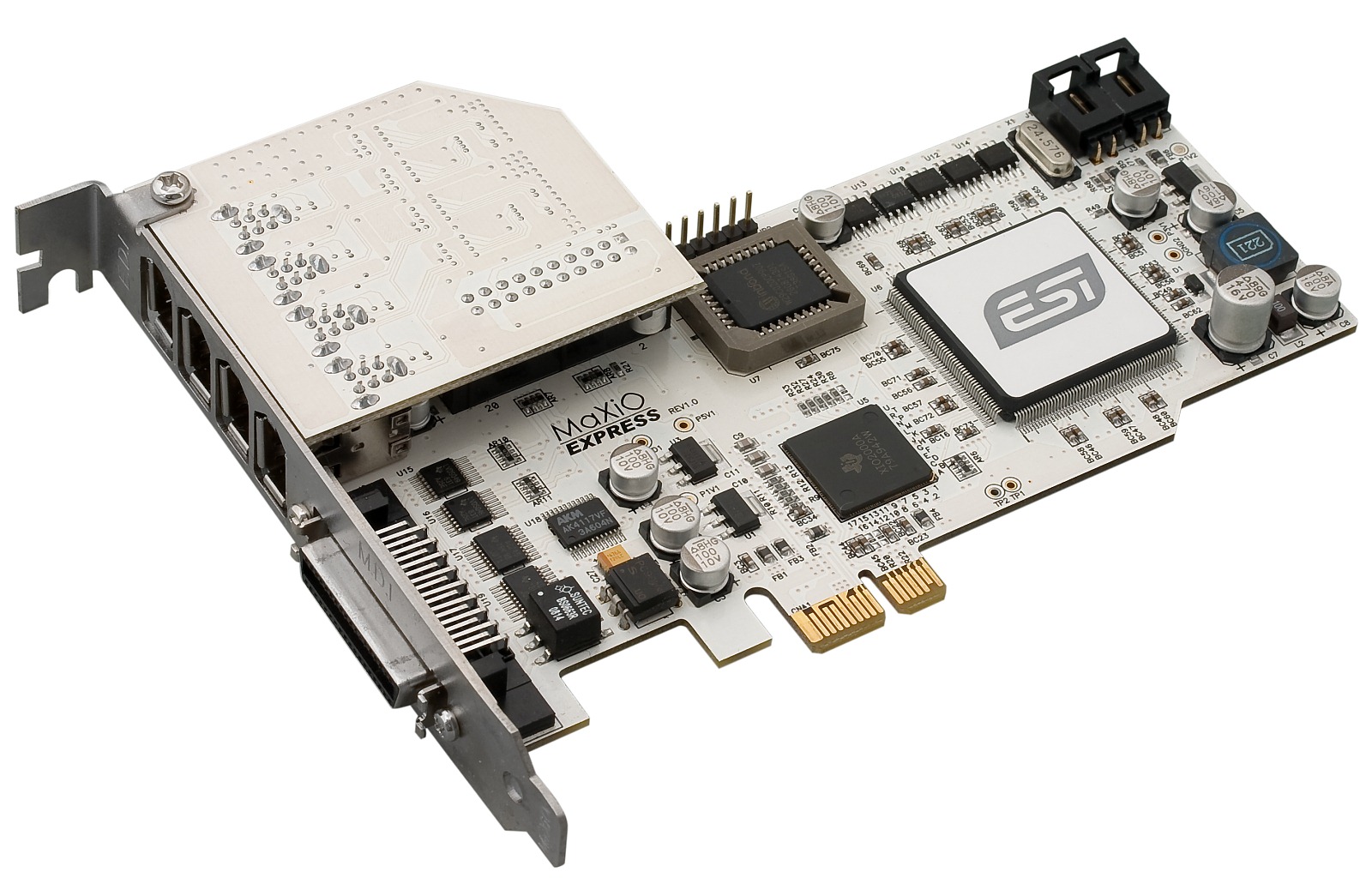

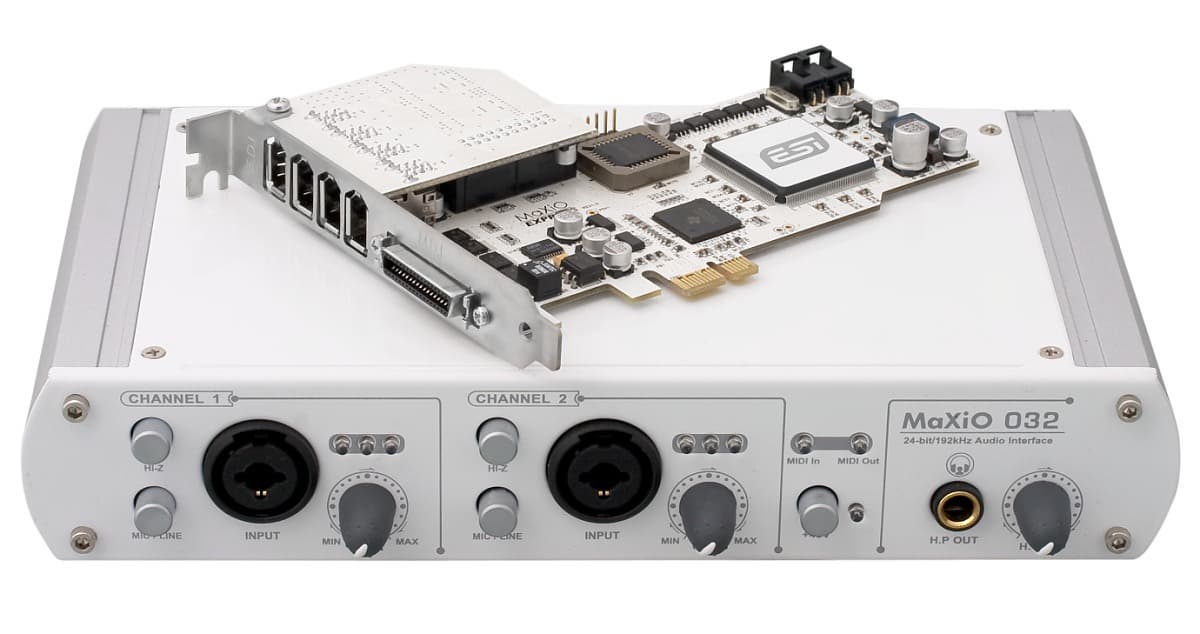

Семейство профессиональных звуковых интерфейсов MaXiO получило возможность использования на настольных компьютерах с шиной PCI Express. В PCIe плате контроллера добавлен мост PCI Express — PCI, в то время как даже драйвера остались прежними — от PCI карты. Минимальные изменения коснулись внешнего блока. Теперь он в характерном дизайне всех последних продуктов ESI — белого цвета с закругленными обводами по бокам.

Интерфейсы MaXiO — сугубо профессиональное решение, отличающееся большими возможностями расширения по числу каналов, а также интеграции с другими компонентами студии. Именно многоканальность и расширяемость отличает профессиональные устройства от полупрофессиональной техники для энтузиастов.

Все устройства линейки MaXiO основаны на интерфейсной карте, к которой по специальному высокоскоростному интерфейсу EDI можно подключить до четырех рэковых 8-канальных модулей EX8000, получая при этом одновременно до 32 аналоговых входов и выходов. Важно, что все входы могут работать как микрофонные с питанием +48 В.

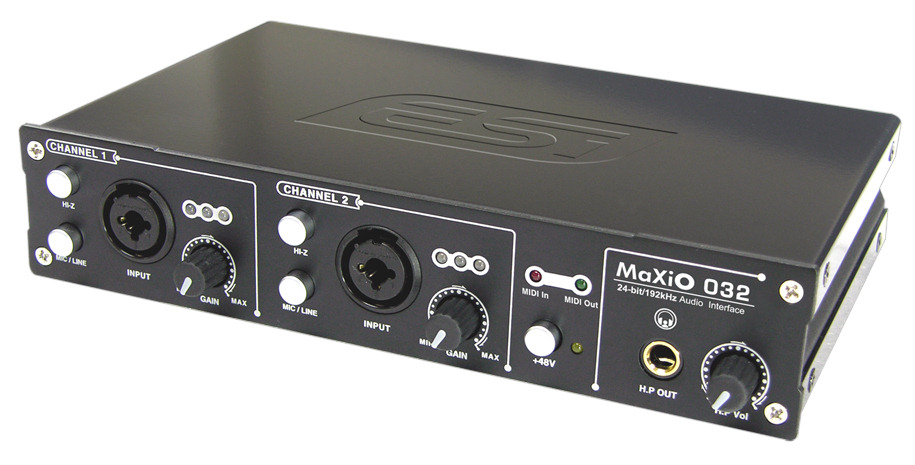

К интерфейсной карте, к специальному разъему можно подключить малогабаритный блок MaXiO 032, чтобы получить 4 ADAT интерфейса (32 цифровых входа/выхода), а также 2 балансных аналоговых входа/выхода, включая микрофонные, плюс выход на наушники. Название 032 символизирует наличие 32 цифровых каналов по ADAT.

При цене устройство не является дорогим, но уже не бюджетное. Кто же потенциальный покупатель MaXiO 032e? Это может быть небольшая персональная студия или студия видео постпродакшн, где планируется подключить по по ADAT и соединить в единую систему имеющиеся железки или в недалеком будущем увеличить количество микрофонных каналов с двух до 8, 16, 24 и 32. Даже несмотря на высокую конечную цену такого комплекса, это может оказаться все равно значительно дешевле, нежели варианты конкурентов.

Не окажется ли при этом решение ESI компромиссным по качеству тракта и функциональности в целом? Давайте проанализируем.

Устройство обеспечивает работу в режимах до 24 бит 192 кГц. Преобразователи находятся только во внешнем модуле.

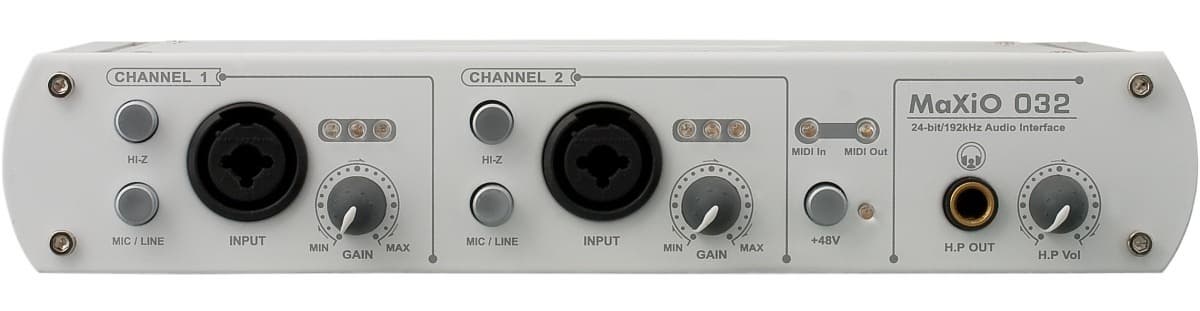

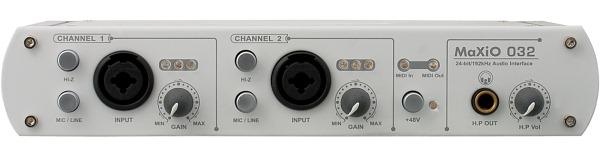

Два балансных аналоговых входа имеют комбинированный XLR / TRS разъем c новым разработанным ESI высококачественным малошумящим (-135.5 dBu) микрофонным предусилителем с фантомным питанием +48В. Вся начинка в 032 точно такая же, как в более дорогом рэковом модуле EX8000. Уменьшено лишь число каналов.

Возможно мы вскоре увидим обновленный EX8000 белого цвета.

Преобразователи (паспортные данные) стерео АЦП AKM AK5394 24 бит 192 кГц
(THD+N -110 дБ, DR 123 дБ)

стерео ЦАП AKM AK4395 24 бит 192 кГц
(THD+N -100 дБ, DR 120 дБ)

В качестве DSP применяется FPGA чип XILINX SPARTAN. Компания ESI отмечает, что это дает возможность очень быстро обрабатывать большое число каналов, в том числе раздельно моно.

Драйвера устроены интуитивно понятно, нет никаких вложенных окон, закладок, скрытых в дебрях настроек. Процессор карты исполняет роль исключительно аппаратного микшера с многосегментной индикацией уровня сигнала.

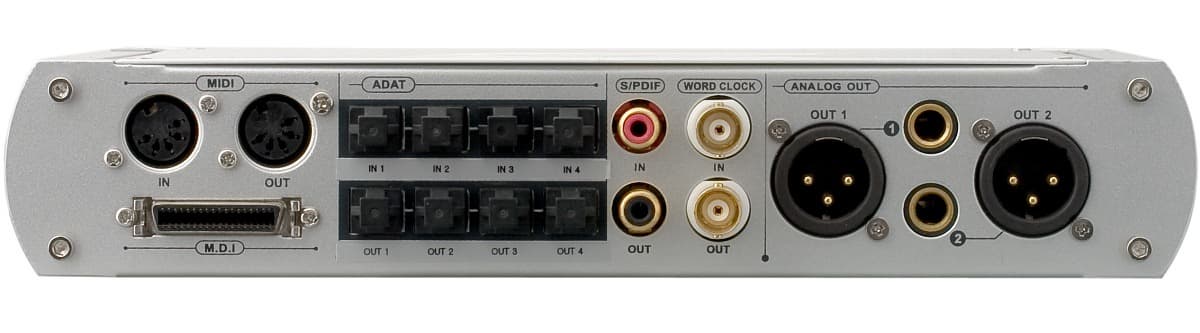

Входы 2 аналоговых балансных кобинированных XLR/TRS
4 цифровых ADAT (до 32 каналов)
цифровой S/PDIF, разъем RCA
Word Clock
MIDI вход


Выходы 2 аналоговых балансных XLR (сигнал продублирован на TRS)
регулируемый выход для наушников, разъем TRS
цифровой S/PDIF, разъем RCA
4 цифровых ADAT (до 32 каналов)
Word Clock
MIDI выход


Карта контроллера без проблем работает в длинных слотах PCI Express, предназначенных для видеокарты.

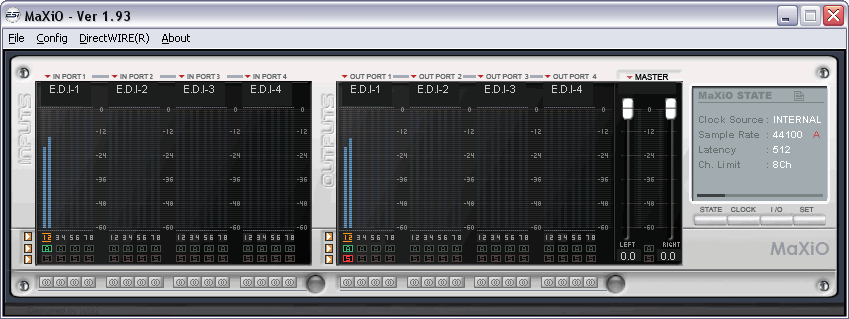

Панель управления

Панель управления картой выполнена в традиционном для ESI стиле, когда максимальное число настроек видно на одном экране. Плюс в том, что все основные опции доступны для управления. Минус, как и в случае с MaXiO XD, в том, что настроек получилось довольно много и при большом разрешении экрана элементы интерфейса мелковаты.

В сравнении с MaXiO XD, настроек здесь всё же меньше. Отсутствует как минимум роутинг портов внешнего блока EX8000. Приобретя опыт конфигурирования MaXiO XD, мы не встретили затруднений в выставлении нужных режимов мониторинга.

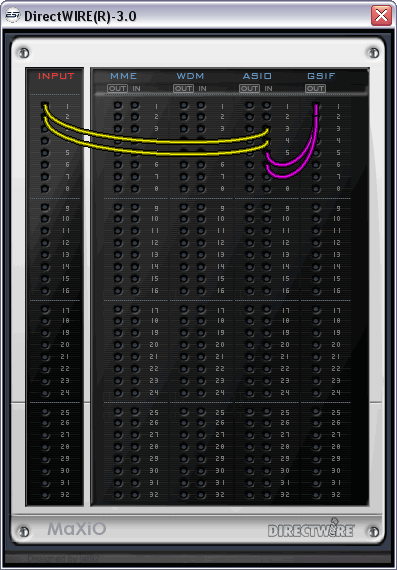

Для полноценной работы с картой потребуется чтение мануала, который в настоящий момент только на английском языке. Положительный момент в том, что драйвера работают очень быстро и стабильно. Гибкости добавляет технология DirectWire 3.0.

Помимо официальных русского и международного сайтов компании, энтузиасты могут заглянуть на азиатский сайт, который обновляется оперативнее, и где драйвера выходят чаще.

Последнее обновление драйвера датируется 29 января 2007. Доступны драйверы под Win2000, WinXP, Mac OS X.

Диагностика ASIO возможностей

Device: ASIO 2.0 - MaXiO

Features:
Input channels: 32
Output channels: 32
Input latency: 256
Output latency: 256
Min buffer size: 256
Max buffer size: 256
Preferred buffer size: 256
Granularity: 0
ASIOOutputReady - supported

Sample rate:
8000 Hz - not supported
11025 Hz - not supported
16000 Hz - not supported
22050 Hz - not supported
32000 Hz - supported
44100 Hz - supported
48000 Hz - supported
88200 Hz - supported
96000 Hz - supported
176400 Hz - supported
192000 Hz - supported

Input channels:
channel: 0 (L:MaXiO 1/2) - Int32LSB
channel: 1 (R:MaXiO 1/2) - Int32LSB
channel: 2 (L:MaXiO 3/4) - Int32LSB
channel: 3 (R:MaXiO 3/4) - Int32LSB
channel: 4 (L:MaXiO 5/6) - Int32LSB
channel: 5 (R:MaXiO 5/6) - Int32LSB
channel: 6 (L:MaXiO 7/8) - Int32LSB
channel: 7 (R:MaXiO 7/8) - Int32LSB
channel: 8 (L:MaXiO 9/10) - Int32LSB
channel: 9 (R:MaXiO 9/10) - Int32LSB
channel: 10 (L:MaXiO 11/12) - Int32LSB
channel: 11 (R:MaXiO 11/12) - Int32LSB
channel: 12 (L:MaXiO 13/14) - Int32LSB
channel: 13 (R:MaXiO 13/14) - Int32LSB
channel: 14 (L:MaXiO 15/16) - Int32LSB
channel: 15 (R:MaXiO 15/16) - Int32LSB
channel: 16 (L:MaXiO 17/18) - Int32LSB
channel: 17 (R:MaXiO 17/18) - Int32LSB
channel: 18 (L:MaXiO 19/20) - Int32LSB
channel: 19 (R:MaXiO 19/20) - Int32LSB
channel: 20 (L:MaXiO 21/22) - Int32LSB
channel: 21 (R:MaXiO 21/22) - Int32LSB
channel: 22 (L:MaXiO 23/24) - Int32LSB
channel: 23 (R:MaXiO 23/24) - Int32LSB
channel: 24 (L:MaXiO 25/26) - Int32LSB
channel: 25 (R:MaXiO 25/26) - Int32LSB
channel: 26 (L:MaXiO 27/28) - Int32LSB
channel: 27 (R:MaXiO 27/28) - Int32LSB
channel: 28 (L:MaXiO 29/30) - Int32LSB
channel: 29 (R:MaXiO 29/30) - Int32LSB
channel: 30 (L:MaXiO 31/32) - Int32LSB
channel: 31 (R:MaXiO 31/32) - Int32LSB

Output channels:
channel: 0 (L:MaXiO 1/2) - Int32LSB
channel: 1 (R:MaXiO 1/2) - Int32LSB
channel: 2 (L:MaXiO 3/4) - Int32LSB
channel: 3 (R:MaXiO 3/4) - Int32LSB
channel: 4 (L:MaXiO 5/6) - Int32LSB
channel: 5 (R:MaXiO 5/6) - Int32LSB
channel: 6 (L:MaXiO 7/8) - Int32LSB
channel: 7 (R:MaXiO 7/8) - Int32LSB
channel: 8 (L:MaXiO 9/10) - Int32LSB
channel: 9 (R:MaXiO 9/10) - Int32LSB
channel: 10 (L:MaXiO 11/12) - Int32LSB
channel: 11 (R:MaXiO 11/12) - Int32LSB
channel: 12 (L:MaXiO 13/14) - Int32LSB
channel: 13 (R:MaXiO 13/14) - Int32LSB
channel: 14 (L:MaXiO 15/16) - Int32LSB
channel: 15 (R:MaXiO 15/16) - Int32LSB
channel: 16 (L:MaXiO 17/18) - Int32LSB
channel: 17 (R:MaXiO 17/18) - Int32LSB
channel: 18 (L:MaXiO 19/20) - Int32LSB
channel: 19 (R:MaXiO 19/20) - Int32LSB
channel: 20 (L:MaXiO 21/22) - Int32LSB
channel: 21 (R:MaXiO 21/22) - Int32LSB
channel: 22 (L:MaXiO 23/24) - Int32LSB
channel: 23 (R:MaXiO 23/24) - Int32LSB
channel: 24 (L:MaXiO 25/26) - Int32LSB
channel: 25 (R:MaXiO 25/26) - Int32LSB
channel: 26 (L:MaXiO 27/28) - Int32LSB
channel: 27 (R:MaXiO 27/28) - Int32LSB
channel: 28 (L:MaXiO 29/30) - Int32LSB
channel: 29 (R:MaXiO 29/30) - Int32LSB
channel: 30 (L:MaXiO 31/32) - Int32LSB
channel: 31 (R:MaXiO 31/32) - Int32LSB

Тестирование в RMAA 6.2.2

Данные измерений полностью аналогичны PCI версии MaXiO 032.

Небольшой разброс в уровнях 1 и 2 каналов обусловлен тем, что линейные входы проходят через аналоговый предусилитель с регулировкой уровня усиления входного сигнала переменными резисторами. По измерениями отдельно линейных выходов, искажения намного ниже чем в loopback, а именно всего 0,0007%. Это связано с тем, что линейные входы объединены с микрофонными.

Тестируемое устройство ESI MaXiO 032e
Режим работы 24 бит 44 кГц
Звуковой интерфейс ASIO
Маршрут сигнала линейный выход - линейный вход (loopback)
Версия RMAA 6.2.2 PRO
Фильтр 20 Гц - 20 кГц ДА
Нормализация сигнала НЕТ
Изменение уровня -0.1 дБ / 0.2 дБ
Режим МОНО НЕТ
Частота сигнала калибрации, Гц 1000
Полярность правильная/правильная


Общие результаты

Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ
+0.01, -0.02
Отлично
Уровень шума, дБ (А)
-111.5
Отлично
Динамические диапазон, дБ (А)
111.8
Отлично
Гармонические искажения, %
0.0029
Отлично
Гармонические искажения + шум, дБ(A)
-87.9
Хорошо
Интермодуляционные искажения + шум, %
0.0039
Отлично
Взаимопроникновение каналов, дБ
-113.0
Отлично
Интермодуляции на 10 кГц, %
0.013
Очень хорошо
Общая оценка

Отлично

Подробный отчет о тестировании режима 24 бит 44 кГц

Тесты динамического диапазона позволяют смело рекомендовать эксплуатацию устройства в режиме 24 бит.

Другой новой возможностью теста RMAA последних версий является точное, до семпла, измерения задержки прохождения сигнала — latency. Не будет ли в данной карте мост PCI Express — PCI прозводства Texas Instruments вызывать какие-то проблемы? Мы протестировали новое устройство ESI под интерфейсом ASIO. Латентность точно такая же, как на других PCI картах. Для loopback задержка складывается из размера буфера в семплах поделенного на частоту дискретизации, плюс 1-1,5 мс в сумме дают каждый из конверторов (АЦП, ЦАП) и, возможно, весь остальной тракт. Выставление размера буфера менее 1 мс (64 семпла для 44,1/48 кГц) не имеет смысла, так как в дальнейшем не ведет к снижению общей задержки. Итак, тестируемое устройство абсолютно ничем не отличается от своего PCI варианта.

Мы испытали устройство в работе в режиме одновременной записи и воспроизведения. Использовался конденсаторный микрофон RØDE NT1000. Запись оценивалась на мониторах — ADAM S2.5A.

Следует отметить отличную натуральную передачу звука MaXiO 032 при записи инструментов и вокала через встроенные микрофонные усилители. Звук четкий, детальный, нет ни малейшего намека на окраску. Запас по перегрузке у входа очень хороший, так что регулировка не вызывает ни малейших проблем. Имеется очень полезный аппаратный (переключаемый) стерео-мониторинг моно источников. От работы с устройством остались сугубо положительные впечатления.

Звучание характеризуется высокой проработанностью, детальностью, хорошей атакой и стереопанорамой.

Выводы

ESI MaXiO 032e представляет собой редизайн одноименного устройства, теперь уже с контроллером на шине PCI Express. Это нишевый продукт, прежде всего нацеленный на потребности профессиональных студий — запись/воспроизведение 32 каналов в 24 бит 192 кГц, расширяемость модулями EX8000, большое количество ADAT-каналов, синхронизация по WordClock.

Цена 032e кажется высокой по меркам бюджетной аппаратуры. Однако данный продукт ни в коей мере не является бюджетным — и функциональность, и начинка находятся на высочайшем уровне. Драйвера устройства очень функциональны и не имеют аналогов. В своем высоком сегменте, ESI MaXiO 032e — это интересное и чрезвычайно конкурентоспособное решение.
