Универсальные адаптеры Top-Universal и Top-Slim фирмы TopON

Две модели с заявленной выходной мощностью 90 Вт


Универсальные адаптеры TopON для ноутбуков

Мы уже не раз знакомились с продукцией, предлагаемой компанией TopONвнешними аккумуляторами, автомобильными инверторами и адаптерами.

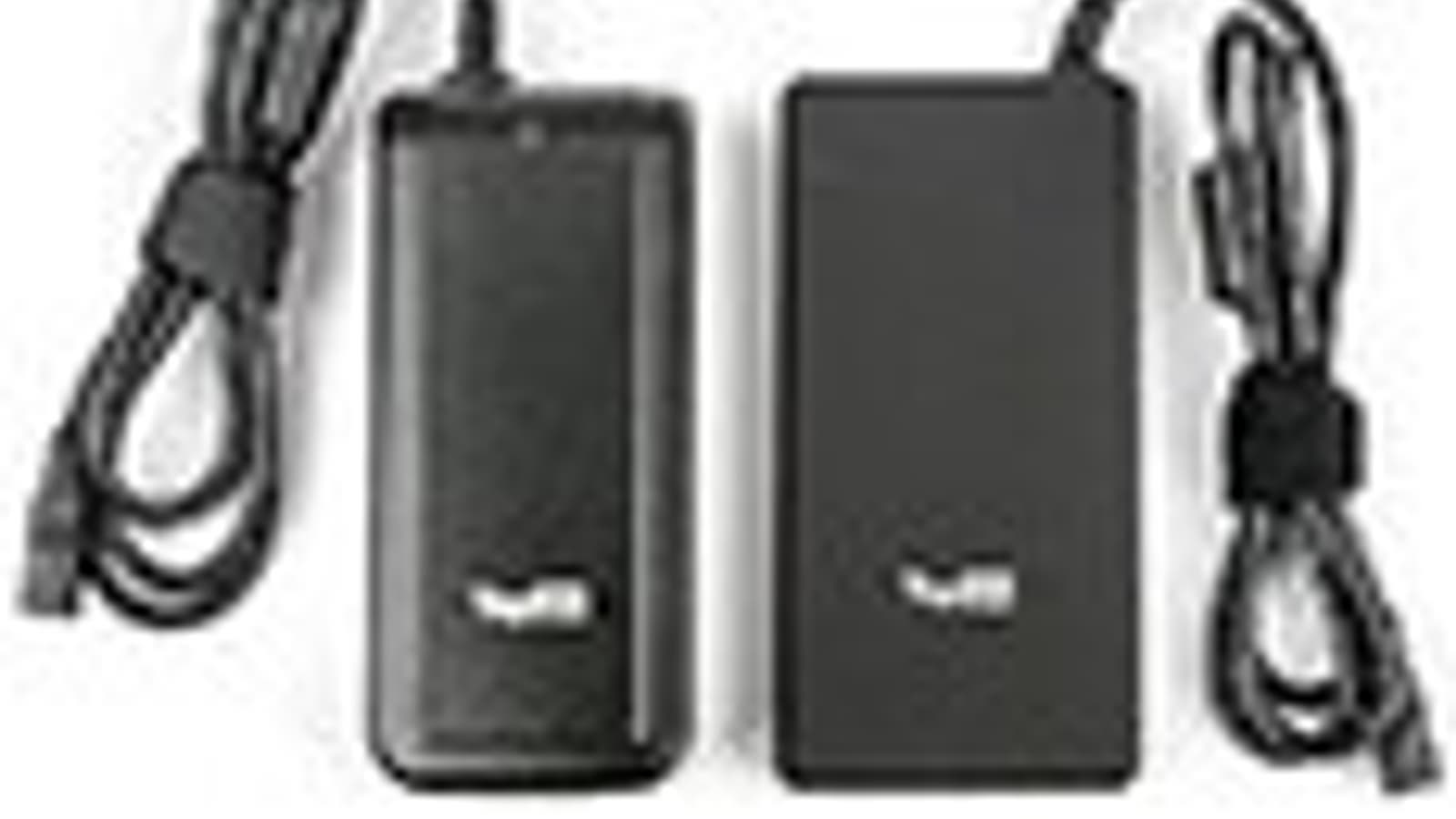

Сегодня опробуем еще два универсальных адаптера TopON Top-Universal и Top-Slim, предназначенных для питания не только самых разных ноутбуков и ультрабуков, но и мобильных устройств с пятивольтовым питанием — смартфонов и планшетов. Есть возможность подключения и «промежуточных» устройств типа нетбуков (если такие еще у кого-то сохранились), у которых напряжение питания ниже, чем у современных ноутбуков. Отметим: один адаптер TopON с названием Top-Slim мы уже рассматривали, но это прежняя модификация, которая немного больше по размерам и имеет иную комплектацию.

Подобные адаптеры востребованы прежде всего в случаях, когда штатный блок питания ноутбука выходит из строя или теряется, а быстро приобрести новый либо нет возможности, либо цена его слишком велика.

Еще один вариант — в семье имеется несколько ноутбуков, которые к тому же используются в разных местах (дома, на работе, на даче), но нет желания постоянно носить с собой «родные» БП, отличающиеся в основном выходными разъемами; в таких случаях тоже можно обратить внимание на универсальные адаптеры, способные заменить целый ряд штатных. Тем более, если от них можно заряжать и разные гаджеты, которых в любой семье немало.

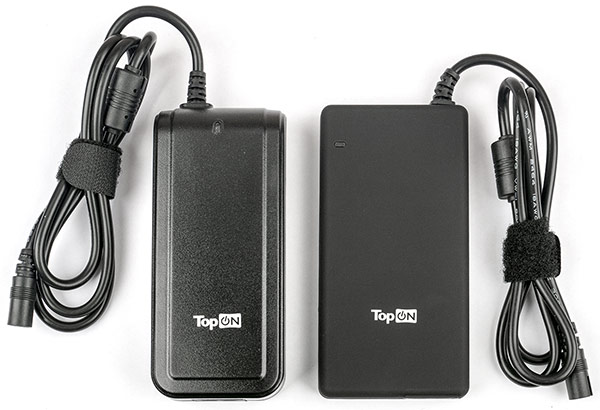

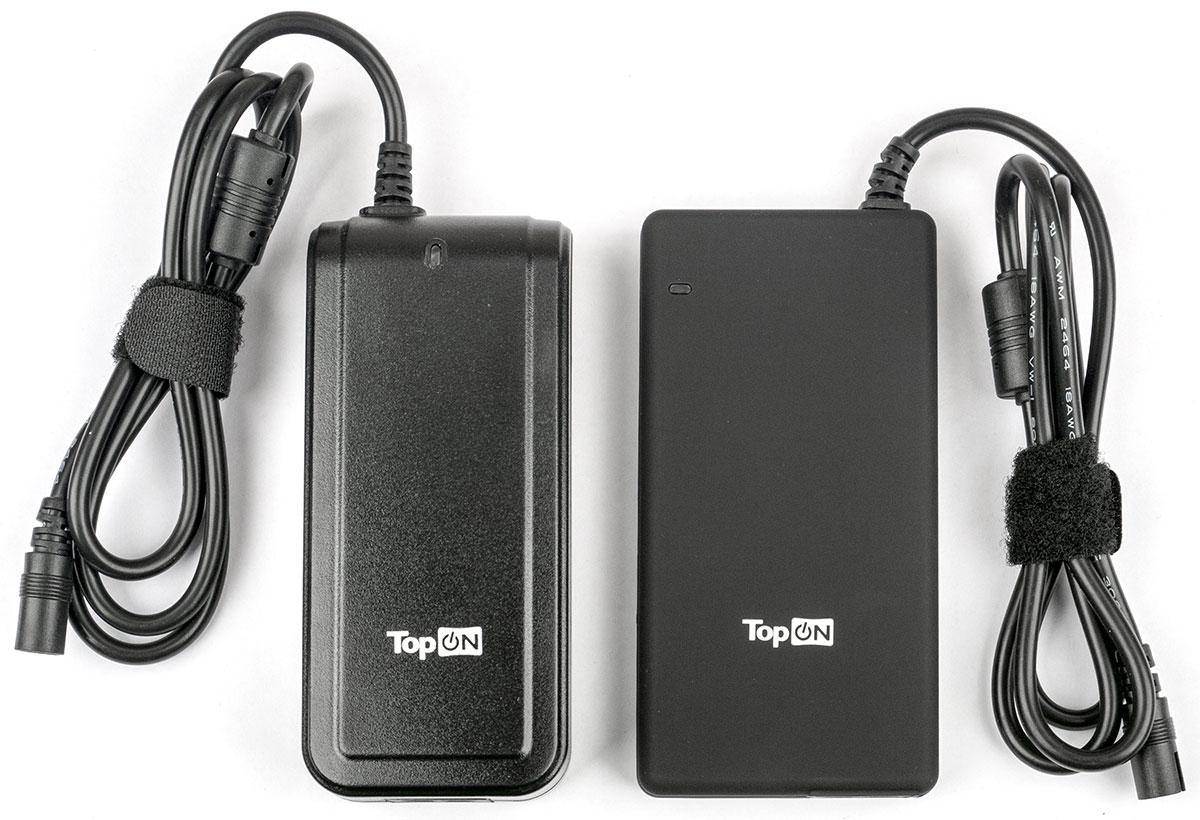

Оба предлагаемых устройства имеют одинаковые заявленные характеристики, а отличаются только габаритами, внешним оформлением, да еще и «степенью универсальности» — количеством входящих в комплект переходников для подключения к разъемам питания ноутбуков. Естественно, и цена у них разная.

Параметры адаптераTop-UniversalTop-Slim
Входное напряжениепеременное 100–240 В, 50–60 Гц
Выходные параметрынапряжение 10/12/15/16/18/18,5/19/19,5/20/24 В, ток до 4,5 А
USB-разъем5 В, до 2,1 А
Мощностьдо 90 Вт
КПД> 86%
Потребление без нагрузки< 1 Вт
Размеры132 × 58 × 30 мм134 × 67 × 17 мм
Вес (измерено в нашей лаборатории):
адаптер с кабелем питания
комплект
в упаковке

355 г
415 г
475 г

300 г
390 г
455 г
Параметры эксплуатациитемпература 0–60 °C, влажность 20%–80%
Гарантийный срок6 месяцев
ОписаниеTop-UniversalTop-Slim
Цена на сайте дистрибутора1940 руб.2540 руб.

Надо сказать, что заявленная максимальная мощность в 90 ватт позволяет использовать адаптеры с подавляющим большинством ноутбуков (даже старых моделей с относительно высокой по современным меркам потребляемой мощностью), исключая разве что специфические, вроде игровых. В любом случае следует ориентироваться на значение максимальной потребляемой мощности, обозначенное на корпусе штатного блока питания ноутбука. Но даже если там обозначено 110–120 ватт, использование такого ноутбука с представленными адаптерами не исключается, просто не надо запускать «тяжелые» приложения вроде современных игр, ограничиваясь «офисными» режимами — работой с документами или путешествиями по интернету.

Упаковка у обоих устройств одинаковая: картонная коробка с качественным оформлением, выполненным в традиционном для компании стиле, уже знакомом нам по предыдущим публикациям. Модель конкретизируется лишь на нижней стенке коробки, где она отмечается галочкой возле одного из двух напечатанных названий.

Универсальные адаптеры TopON для ноутбуков

Универсальный компактный блок питания для ноутбуков и цифровой техники Top-Slim

Универсальные адаптеры TopON для ноутбуков

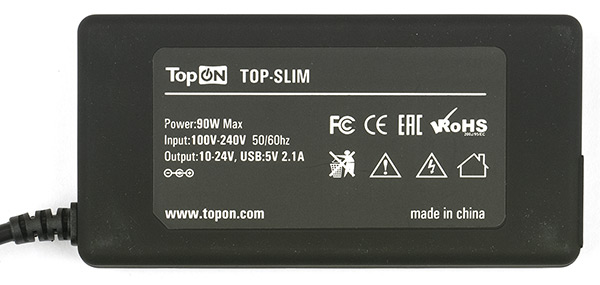

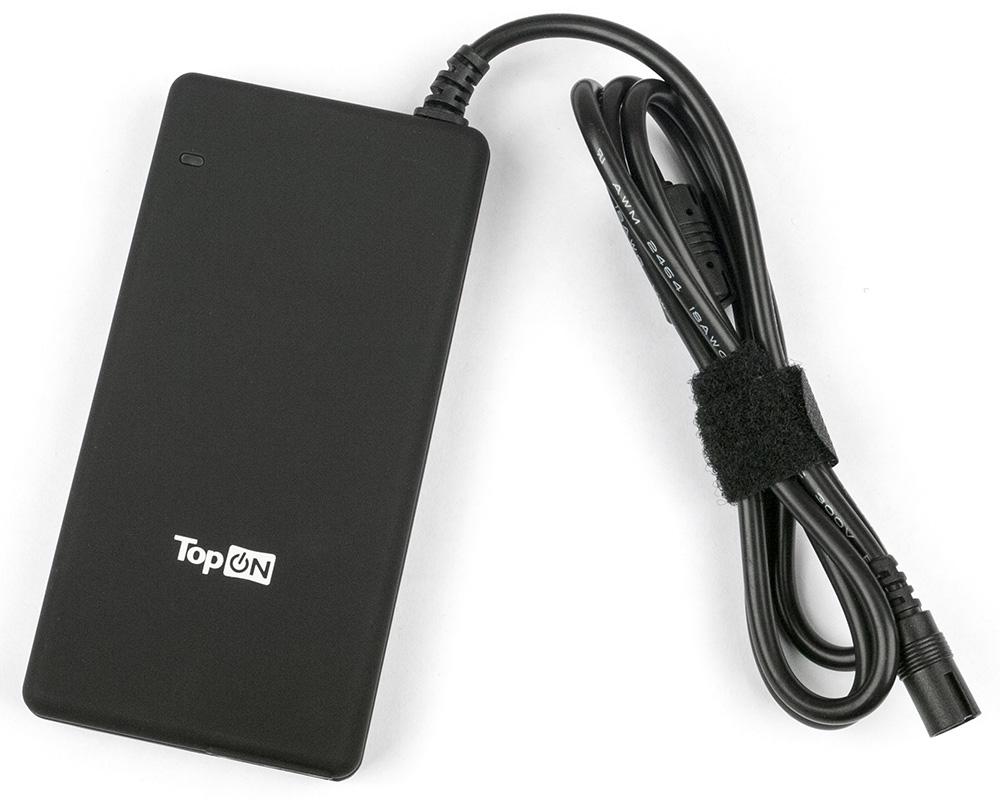

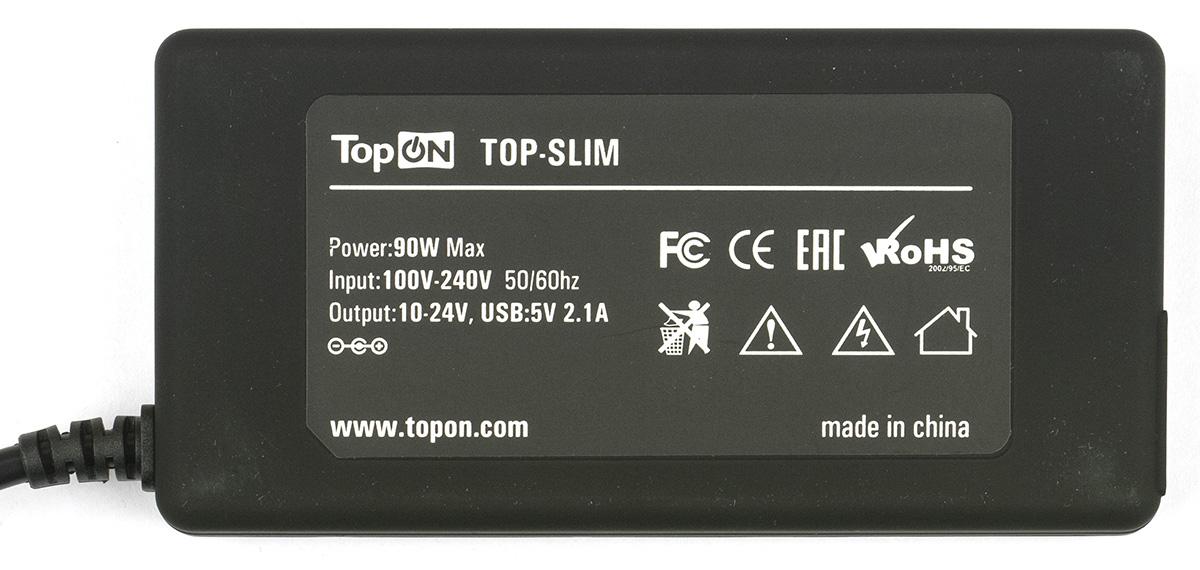

Этот адаптер очень тонкий, его толщина не превышает 17 мм. Корпус сделан из пластика с приятным на ощупь черным матовым покрытием soft-touch (как долго оно сохранит привлекательный вид, может показать только длительное использование).

Универсальные адаптеры TopON для ноутбуков

На одном из торцов находится стандартное двухконтактное гнездо для подключения сетевого кабеля типа C8 (по IEC 60320), как в различной бытовой технике, а не специфическое трехконтактное C6, как во многих штатных адаптерах ноутбуков, поэтому кабель взамен утерянного или забытого найти будет несложно.

Универсальные адаптеры TopON для ноутбуков

Из противоположного торца выходит кабель для подключения к нагрузке. Его длина чуть более метра, сечение 18AWG, или 0,82 мм², чего вполне достаточно для долговременной работы с максимальным заявленным током. Кабель снабжен ферритовым кольцом в пластиковом кожухе для подавления ВЧ-помех и застежкой-липучкой, а место выхода из корпуса адаптера имеет защиту от перетирания.

На свободном конце кабеля находится трехконтактный разъем для подключения переходников, третий контакт в котором, очевидно, используется для идентификации и задания выходного напряжения, являющегося номинальным для ноутбука с таким коннектором. Геометрия разъема обеспечивает хорошую фиксацию подключаемого переходника: он не то, что не выскочит случайно, но порой и намеренно снять переходник бывает непросто.

Универсальные адаптеры TopON для ноутбуков

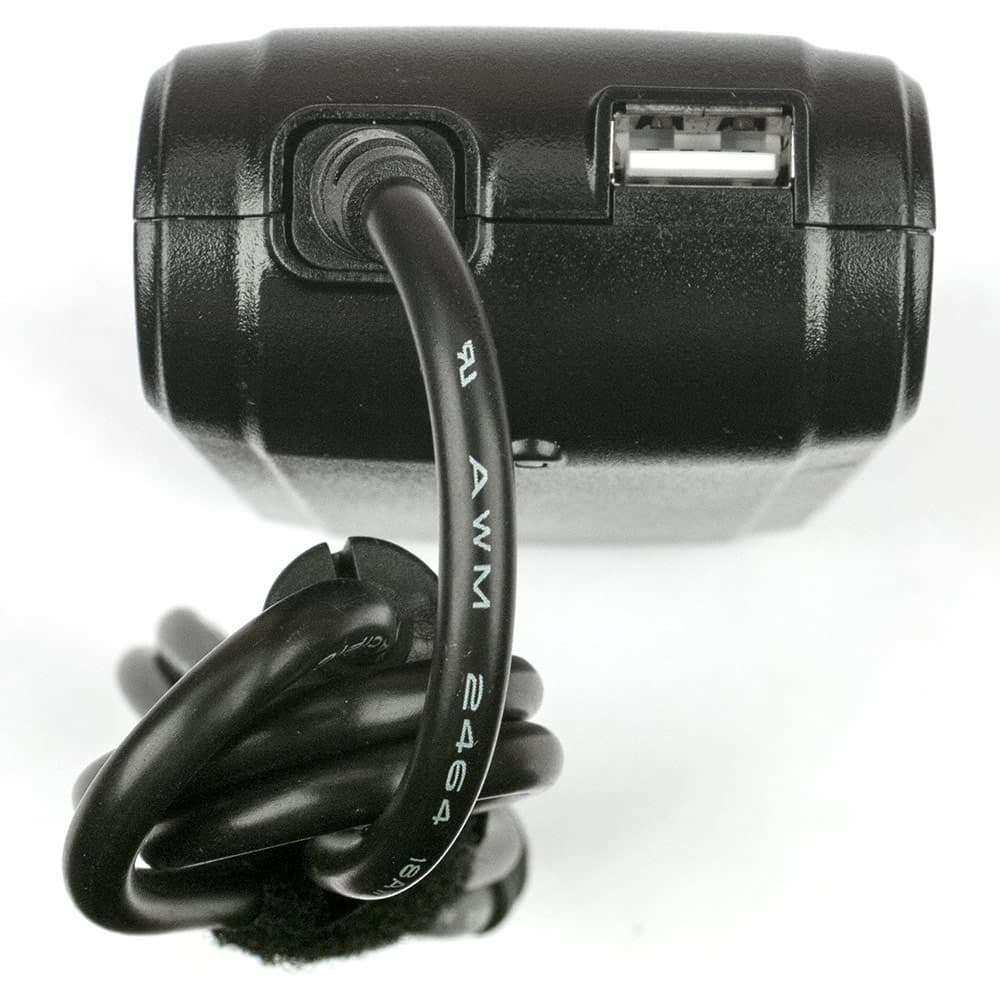

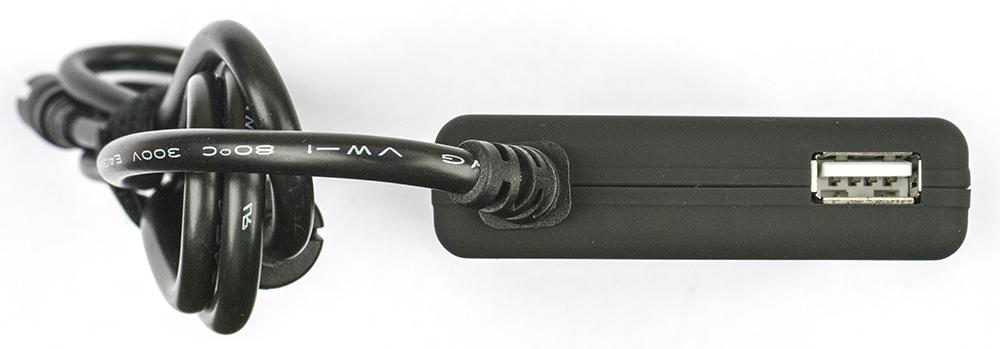

На этом же торце расположено и гнездо USB, а рядом, на верхней крышке, имеется синий светодиодный индикатор включения.

Универсальные адаптеры TopON для ноутбуков

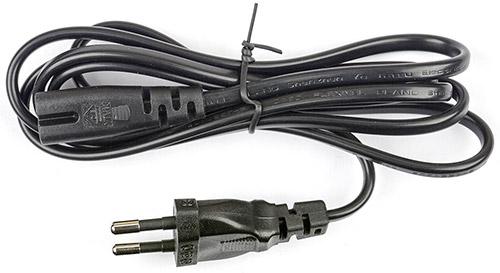

В комплекте книжечка-инструкция на русском языке и кабель для подключения к сети переменного тока длиной 1,5 м, а также набор из двенадцати Г-образных переходников. Какого-либо чехла для переноски нет, в первое время можно использовать и пакетики, в которые дополнительно упакован сам адаптер и переходники, а потом владельцу придется что-то придумывать самому.

Рассмотрим переходники подробнее.

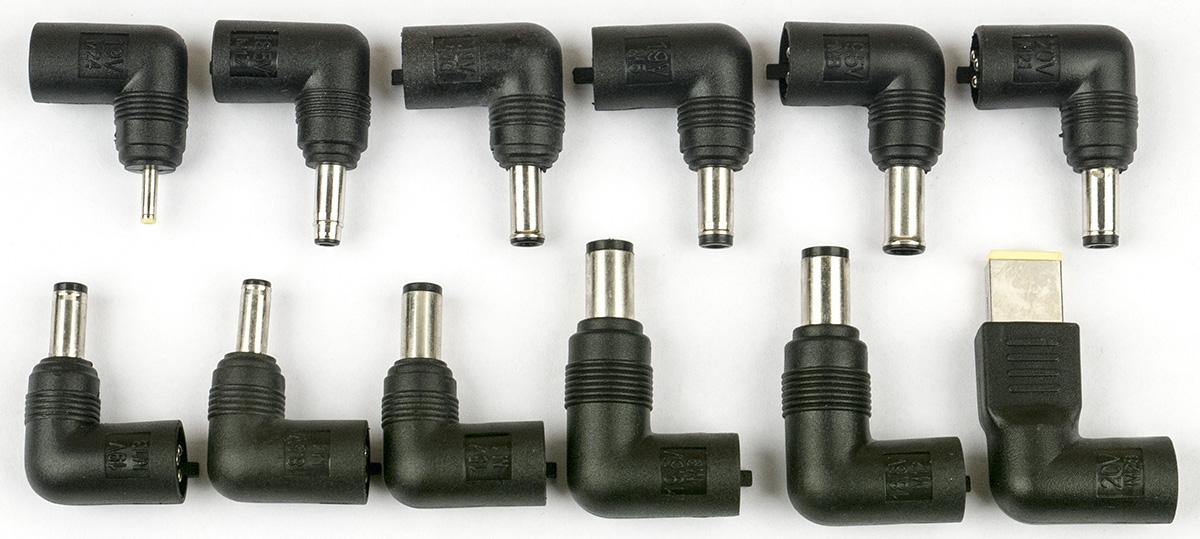

Универсальные адаптеры TopON для ноутбуков

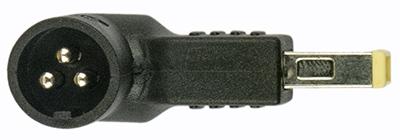

Все они маркированные, на корпусе выдавлены (видно не очень хорошо, но уж точно не сотрется!) номинальное напряжение, соответствующее данному переходнику, а также условное обозначение из буквы М и одной или двух цифр. Перечислим:

ОбозначениеГеометрия контактов, ммНапряжение, ВСовместимость с ноутбуками
M16,3×3,014,3–15,8Toshiba, Nec
M44,8×1,717,6–19,4HP Compaq, LG
M55,5×2,518,1–20HP Compaq, IBM, Toshiba
M65,0×3,018,1–20Samsung
M86,0×4,318,5–20,5Sony Vaio
M97,4×5,018,5–20,5Dell
M127,4×5,017,6–19,4HP Compaq
M135,5×1,718,1–20Toshiba, Acer
M174,8×1,717,6–19,4HP Compaq, Asus
M215,5×2,519–21Lenovo, IBM, LG, MSI
M242,5×0,718,1–20Asus
M2811×4,619–21Lenovo X1 Carbon, Yoga

Отметим: внешний контакт переходника М28 (последнего в списке) в сечении не круглый, а прямоугольный, и для него указаны не диаметры, а стороны прямоугольника. Внутренний его контакт — тонкая «игла».

Конечно, перечень совместимых ноутбуков достаточно условный: наверняка найдутся и модели других брендов, к которым можно будет подключать адаптер с помощью того или иного переходника. Однако напомним наше обычное предупреждение: при покупке очень желательно убедиться, что к подключаемому ноутбуку или ультрабуку действительно подается питание от адаптера — возможность вставить один из переходников в гнездо питания еще ни о чем не говорит, небольшое отклонение геометрических размеров (диаметра, длины) одного из контактов коннектора может привести к отсутствию контакта электрического, и питание на ноутбук подаваться не будет. С подобным мы и сами сталкивались.

В отличие от нанесенного на корпус переходника номинального значения, в таблице указаны диапазоны напряжений — несмотря на наличие стабилизации, напряжение на выходе адаптера все же будет зависеть от тока, потребляемого нагрузкой, а при одинаковой нагрузке может немного отличаться у разных образцов одной модели. Все это вполне нормально и естественно.

Кроме того, для многих переходников диапазоны напряжений или совпадают, или в значительной степени пересекаются, что тоже естественно: номинальные питающие напряжения у ноутбуков разных производителей могут быть близкими или совпадающими, а вот коннекторы отличаются.

Если сравнить заявленные установки напряжения в таблице характеристик (от 10 до 24 вольт с десятью ступенями, разница между пятью из которых чисто условная: 18/18,5/19/19,5/20 В) и диапазоны напряжений, задаваемые переходниками, то получается, что «пропали» значения 10, 12 и 24 В: переходники даже с учетом разброса задают напряжения от 14,3 до 21 В. Возможно, сам адаптер действительно может выдавать и три указанных номинала, просто нужны соответствующие переходники, которые в комплекте по каким-то причинам отсутствуют — например, чтобы из-за крайне малой распространенности устройств с таким питанием не увеличивать стоимость комплекта.

Для адаптера заявлено наличие защит разного рода: от скачков напряжения, короткого замыкания, перегрева и перегрузки.

В инструкции нам встретилась странная фраза: «Для увеличения времени автономной работы, мы рекомендуем подключать к универсальному блоку питания ноутбук с извлеченным встроенным аккумулятором». Во-первых, далеко не во всех современных ноутбуках и особенно ультрабуках аккумулятор извлекается легко и просто, не говоря уже о том, что понятие «автономная работа» обычно не применяется к питанию от сети переменного тока (неважно, через штатный или универсальный адаптер). Во-вторых, очень часто необходимо как раз сочетать работу на ноутбуке с одновременной зарядкой его аккумулятора.

Наконец, с чисто технической точки зрения подобный совет имеет смысл лишь в двух случаях: если текущее потребление подключенного ноутбука (скажем, игрового, о чем мы говорили выше) заметно выше заявленных для адаптера 90 ватт либо если потребление близко к 90 ваттам, а температура окружающей среды очень высока, и есть опасность перегрева с последующим срабатыванием соответствующей защиты. Конечно, вынув разряженный аккумулятор, в таких случаях можно «облегчить жизнь» адаптеру, но вовсе не факт, что при этом будет гарантирована его длительная работоспособность.

Возможно, эта фраза не имеет отношения к адаптерам, а попросту перекочевала из описания какого-то внешнего аккумулятора, которых в ассортименте компании немало.

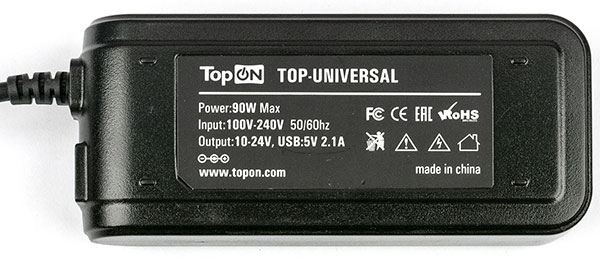

Универсальный компактный блок питания для ноутбуков и цифровой техники Top-Universal

Универсальные адаптеры TopON для ноутбуков

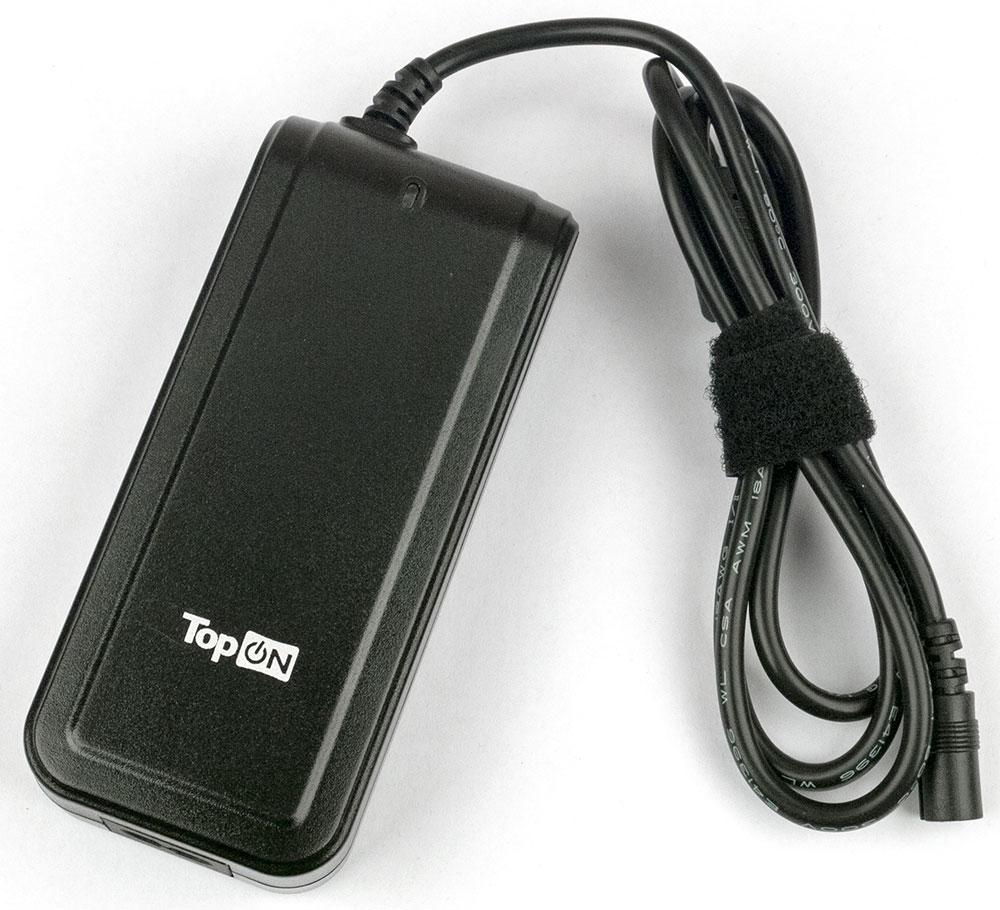

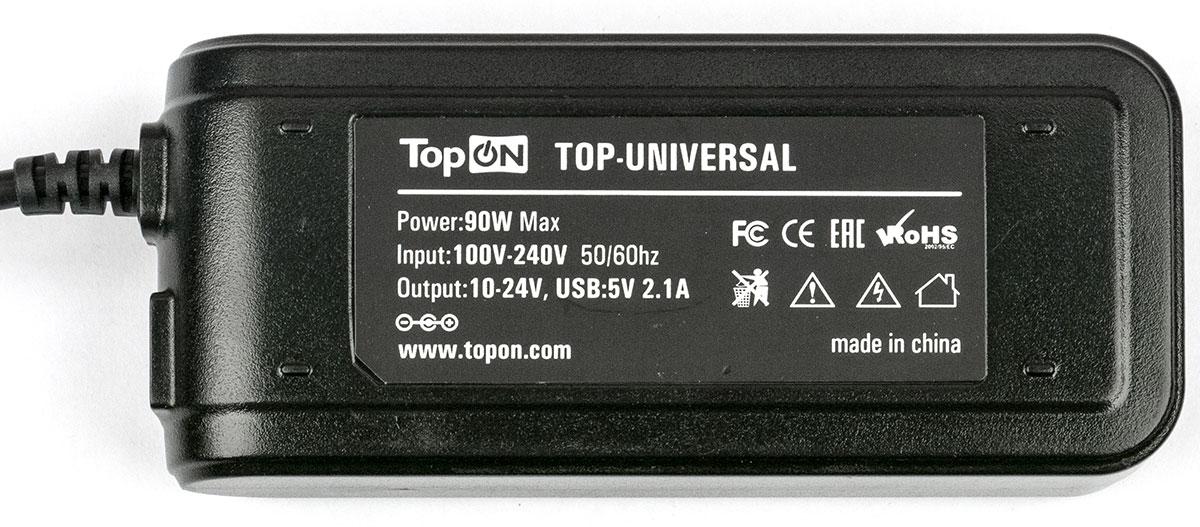

Этот адаптер немного тяжелее и заметно толще, однако несколько меньше по двум другим измерениям. Его корпус оформлен попроще, он сделан из черного матового пластика с легкой шагренью.

Универсальные адаптеры TopON для ноутбуков

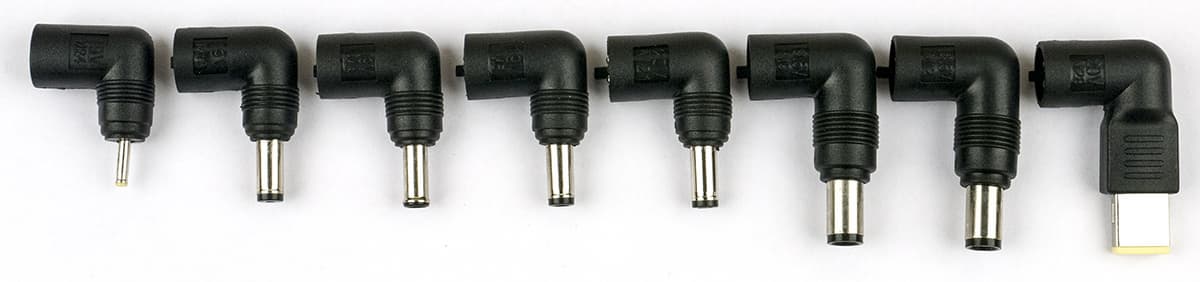

Главное отличие в комплектации: переходников для подключения к ноутбукам всего восемь, из перечисленных в приведенной выше таблице это M5, M6, M9, M12, M13, M21, M24 и M28.

Универсальные адаптеры TopON для ноутбуков

Соответственно и цена меньше — вроде бы можно сэкономить, но задумайтесь: не придется ли в обозримом будущем подключать к адаптеру ноутбук, для которого как раз и нужен будет один из четырех недостающих переходников… Купить переходники отдельно нельзя (во всяком случае, TopON их отдельно не поставляет), и может получиться, что сегодняшняя экономия завтра обернется лишними затратами.

Универсальные адаптеры TopON для ноутбуков

Все остальное точно такое же, как у Top-Slim, поэтому заканчиваем с описательной частью и переходим к тестированию.


Тестирование универсальных адаптеров

Для тестирования использовался эквивалент нагрузки Unicorn SL-300, позволяющий задавать и контролировать ток в широких пределах и с большой точностью.

Конечно, исследовать все задаваемые переходниками напряжения смысла нет, поэтому остановимся на минимальном (М1, 14,3–15,8 В), среднем (М4, 17,6–19,4 В) и максимальном (М21, 19–21 В), опробовав их с каждым из адаптеров, даже если какие-то из этих переходников не входят в один из комплектов.

Top-Universal

Переходник М21 (19–21 В)

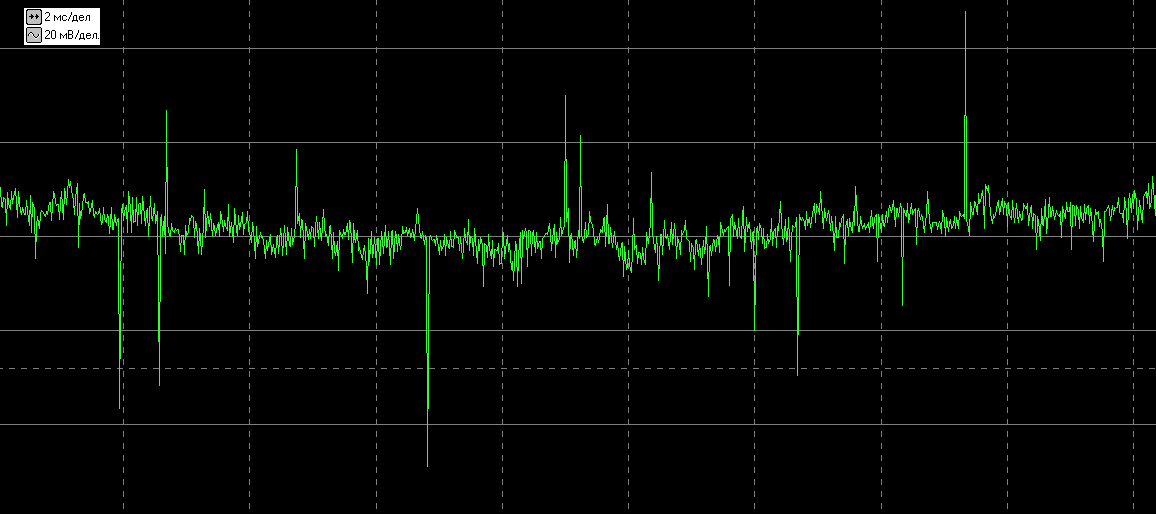

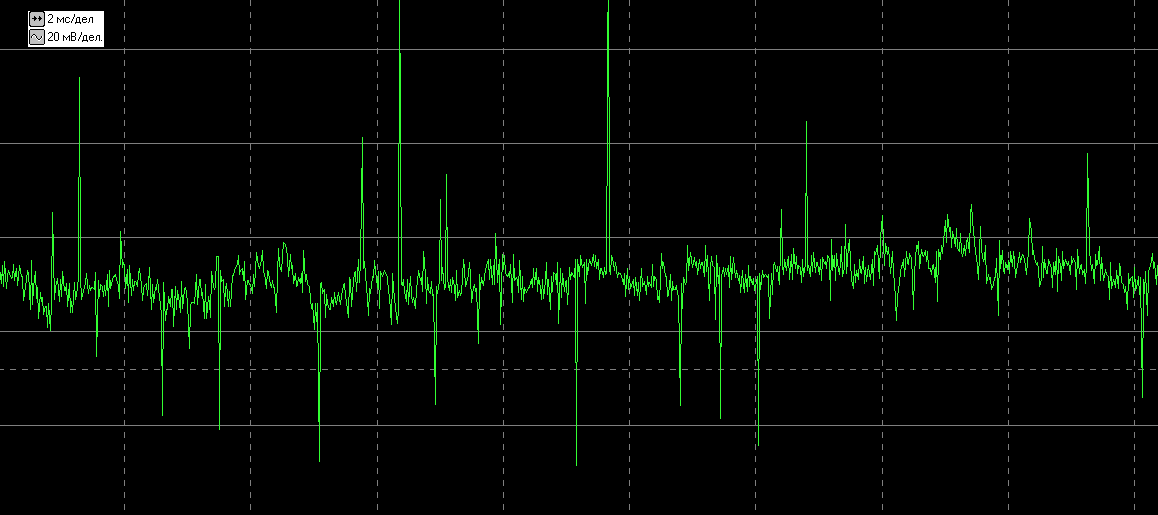

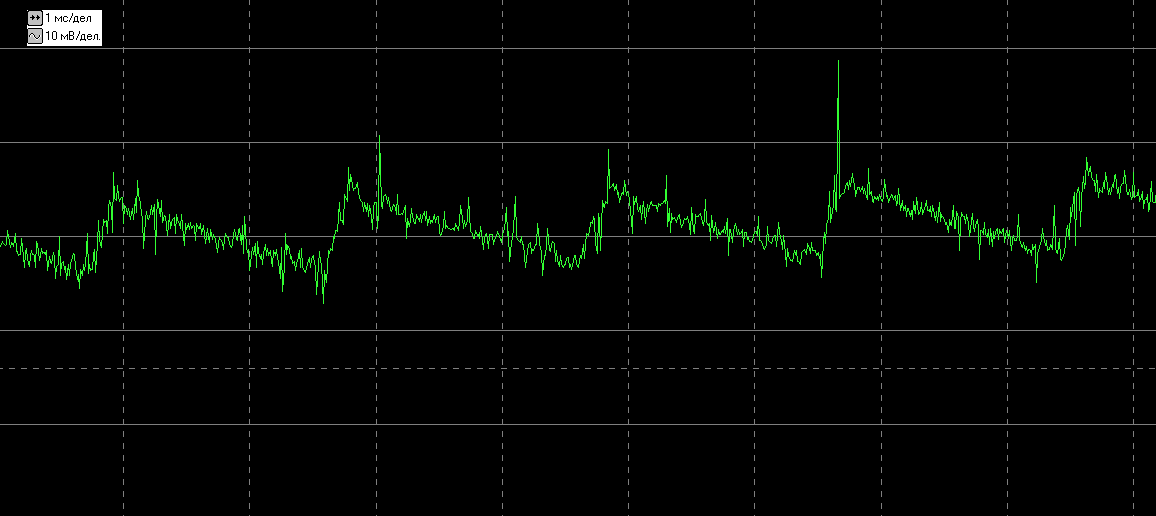

Ток нагрузки, АВыходное напряжение, ВНагрузка, ВтОсциллограмма
холостой ход20,10
1,519,529
2,519,348
3,519,167
4,518,885
4,818,890
5,418,6100
6,018,5111
7,018,1127

Если принимать за нормальную работу привычное по нашим тестам отклонение в пределах 5% от заявленных напряжений (что принято, например, и в стандарте для USB), то следует сказать, что в рамках обозначенной в спецификации максимальной мощности адаптер работает нормально. Правда, из-за некоторого снижения выходного напряжения при больших токах для получения мощности в 90 Вт нам пришлось установить ток больше максимального заявленного, но адаптер справился с таким режимом достойно.

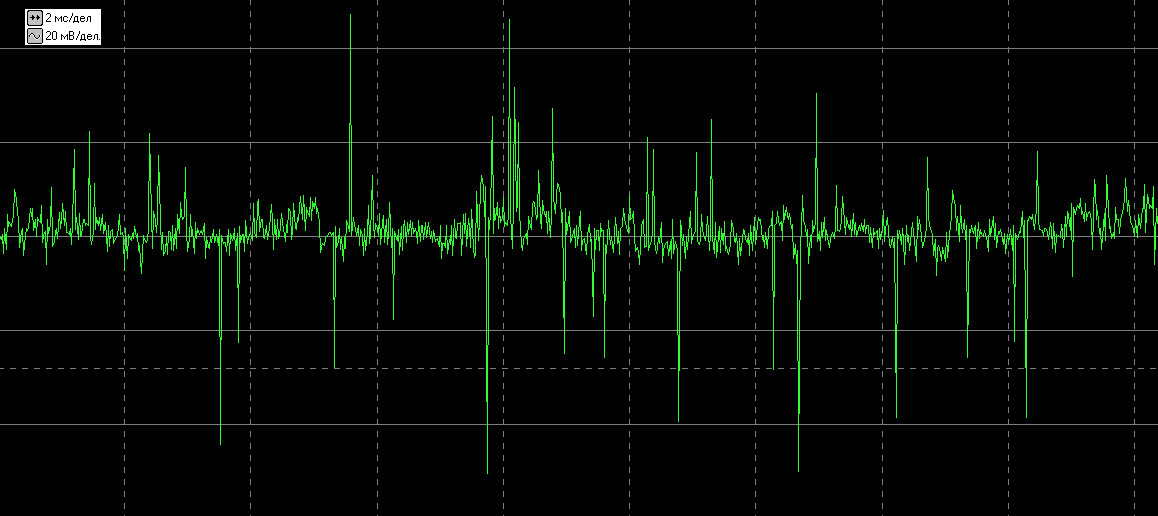

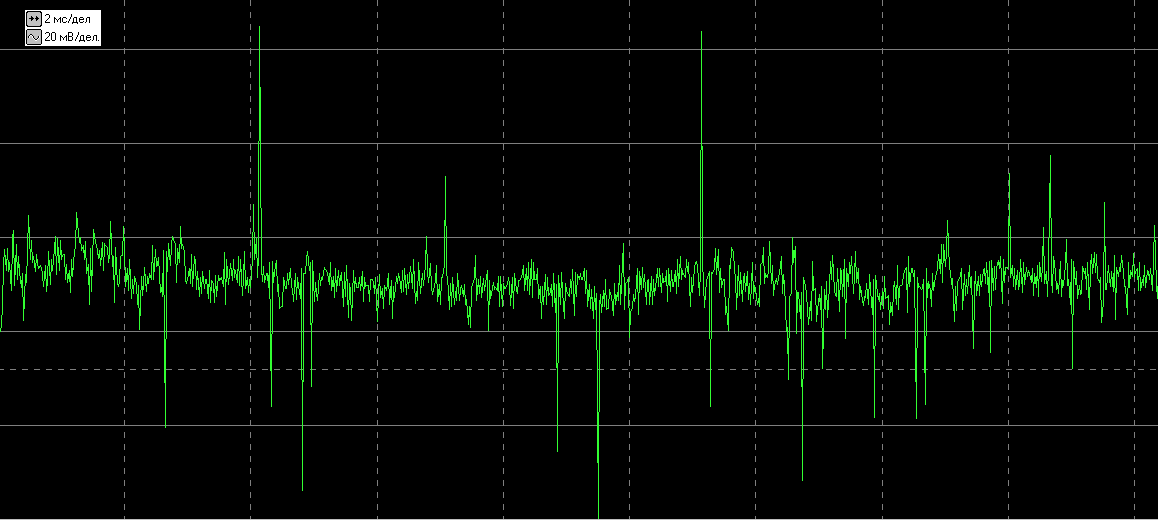

Размах пульсаций при нагрузках в пределах 90 Вт не превышает 20–25 мВ, наблюдаются кратковременные пиковые выбросы амплитудой до 60 мВ. Очень хороший результат.

За 30 минут работы с выходной мощностью 90 Вт корпус адаптера нагрелся на 45 градусов и стал неприятно горячим, особенно ближе к торцу с выходным кабелем, однако защита от перегрева не срабатывала.

Остудив адаптер до комнатной температуры, мы опробовали и режимы с заметным превышением максимальной мощности, чтобы определить момент срабатывания защиты от перегрузки и оценить реакцию на кратковременные перегрузки. Но кратковременные не значит предельно короткие: на каждой из отмеченных ступеней выше 90 Вт адаптер работал минимум 3 минуты.

Выше 7 ампер ток нагрузки мы поднимать не стали: перегрузка и без того получилась более чем в полтора раза по току и на треть по мощности, но защита от перегрузки так и не сработала.

Общее время работы адаптера на этом этапе теста составило около 30 минут, причем практически без перерывов: на изменение тока нагрузки требуется всего несколько секунд. Корпус нагрелся еще сильнее — на 60 градусов относительно температуры в помещении, и в некоторых местах стал просто обжигающе горячим, однако защита от перегрева не давала о себе знать.

Осциллограммы для режимов с перегрузкой мы не приводим: ситуация по сравнению с нагрузкой 90 Вт менялась незначительно.

Теперь другие два переходника и соответствующие выходные напряжения; для токов от 4,5 А и выше — по 5 минут работы:

ПереходникТок нагрузки, АВыходное напряжение, ВНагрузка, Вт
М1 (14,3–15,8 В)холостой ход15,10
3,014,644
4,014,458
4,514,364
6,014,084
7,013,997
М4 (17,6–19,4 В)холостой ход18,60
3,018,054
4,017,871
4,517,679
6,017,3104
7,017,1120

Осциллограммы мы не приводим: размах пульсаций, включая пиковые выбросы, мало отличается от того, что мы наблюдали с переходником М21 при соответствующих мощностях.

Как видите, и здесь даже при очень значительных перегрузках выходное напряжение не выходит за пятипроцентные рамки заявленного для данного переходника диапазона. Нагрев корпуса при этом также существенный.


Исследуем 5-вольтовый USB-выход:

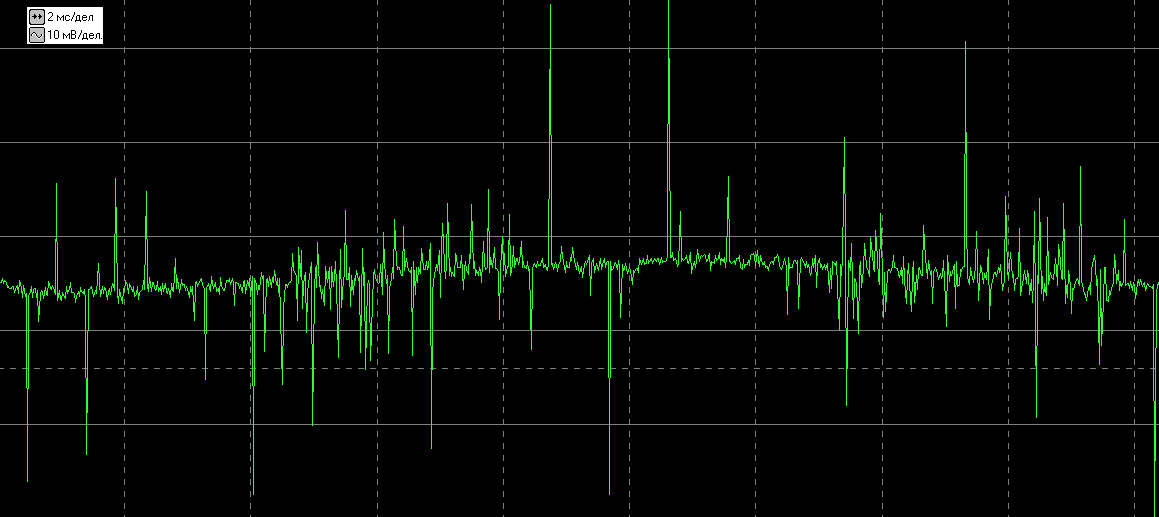

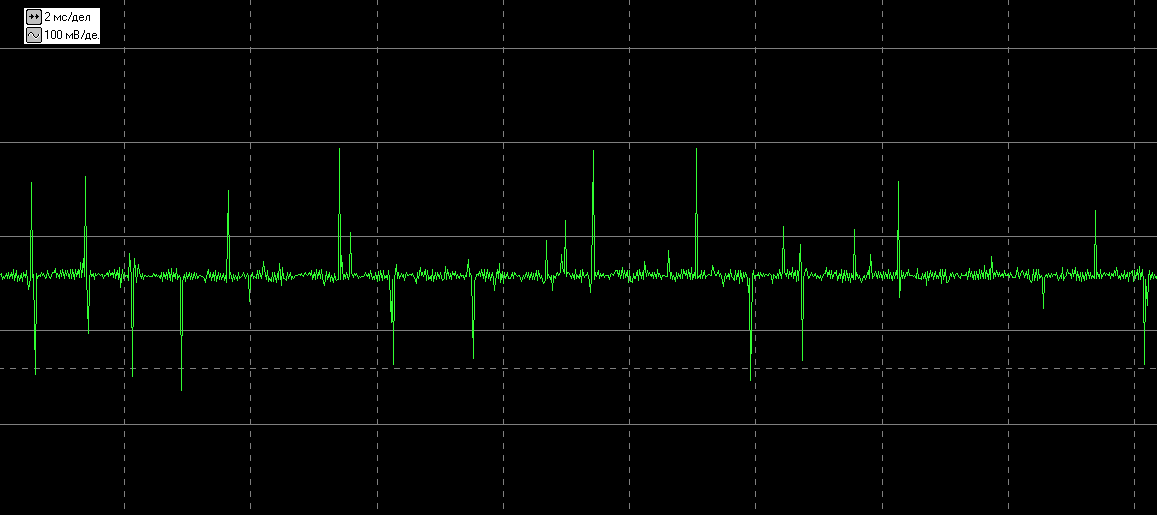

НагрузкаВыходное напряжение, ВОсциллограмма USB
USBвыход для ноутбукаUSBвыход для ноутбука
холостой ход5,220,1
2,1 Ахолостой ход5,020,0
2,1 А90 Вт5,018,7

Как видите, напряжение на USB-выходе в широком диапазоне нагрузок стабильно, а наличие на нем нагрузки очень мало влияет на основной выход. Пульсации на выходе для подключения ноутбуков примерно на 12–15% больше, чем без USB-нагрузки, а на USB-выходе в обоих случаях не превышают в размахе 12–15 мВ, с выбросами: амплитудой до 30 мВ без дополнительной нагрузки на выходе для подключения ноутбука и до 140 мВ при дополнительной нагрузке 90 Вт — тоже очень неплохой результат.

За 30 минут работы во втором, самом «жестком» режиме нагрев корпуса составил 48 градусов.

Теперь отключаем нагрузку 90 Вт и увеличиваем ток на USB-выходе для проверки перегрузочной способности и работы защиты.

Ток нагрузки USBНапряжение на выходе USBПримечание
2,3 А5,0 В
2,5 А5,0 В
2,7 А5,0 В
2,9 А5,0 В
3,1 А4,9 В
3,3 А4,9 Внормально проработал 15 минут
3,5 А4,8 Внормально проработал 15 минут

Свыше 3,5 А ток нагрузки повышать мы не стали — перегрузка и так более чем в полтора раза сверх заявленного. Защита не срабатывала.

Причем вплоть до тока 3,5 А напряжение на выходе не выходило за пределы отклонения в 5%. Но надо учитывать: мы измеряли практически на самом разъеме адаптера, а нагрузка подключается USB-кабелем, который, как правило, не рассчитан на такие токи, и падение напряжения на самом кабеле при токах порядка 3–3,5 А (а на некоторых дешевых длинных кабелях с малым сечением проводников даже 1,5–2 А) может быть существенным, поэтому до нагрузки — смартфона или планшета — «доберется» гораздо меньшее напряжение.

Нагрев корпуса при этих экспериментах был не столь значительным, как в предыдущих случаях.

Top-Slim

Теперь тот же набор тестов для второго образца — просто для того, чтобы проверить, сильно ли они отличаются.

Переходник М21 (19–21 В)

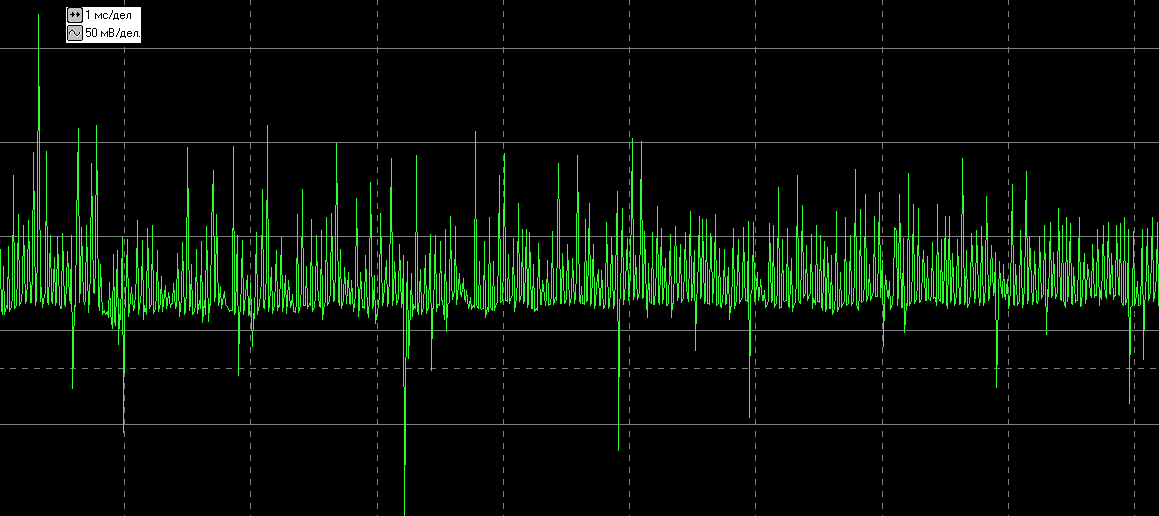

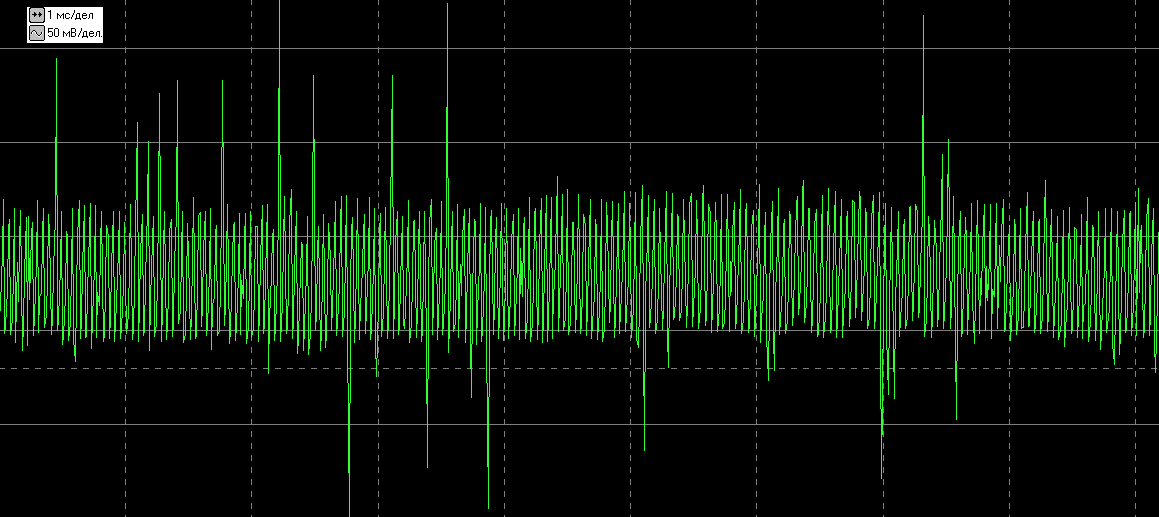

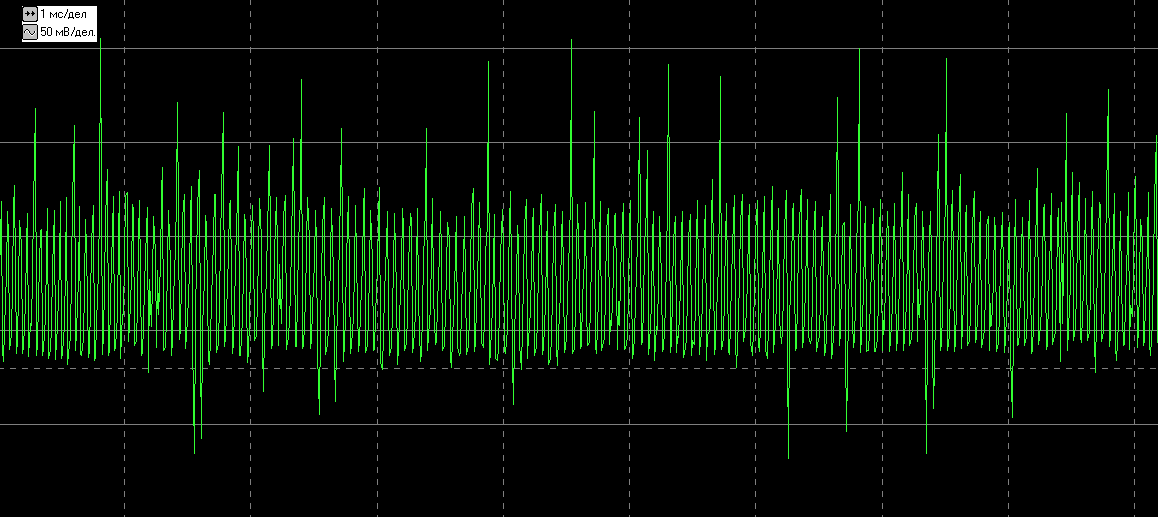

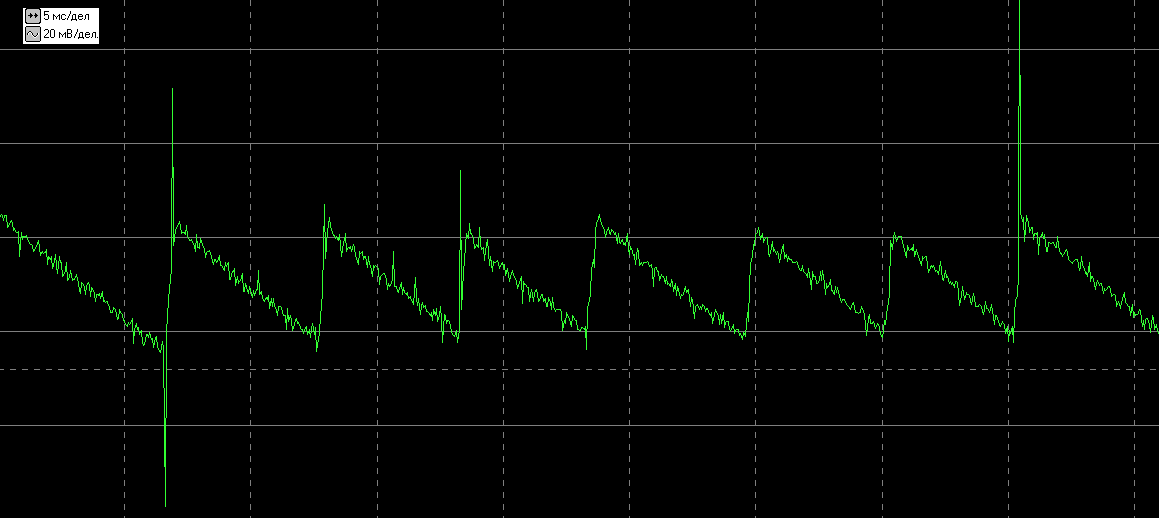

Ток нагрузки, АВыходное напряжение, ВНагрузка, ВтОсциллограмма
холостой ход20,20
1,519,830
2,519,549
3,519,267
4,519,086
4,7518,990
6,018,7112
7,018,4129

Как видите, в плане соответствия значений выходного напряжения при заданном токе отличия у двух моделей есть, но минимальные, они вполне могут объясняться индивидуальным разбросом параметров образцов. Причем напряжение с увеличением нагрузки падает даже меньше, чем для предыдущего образца, но это тоже может быть индивидуальной особенностью.

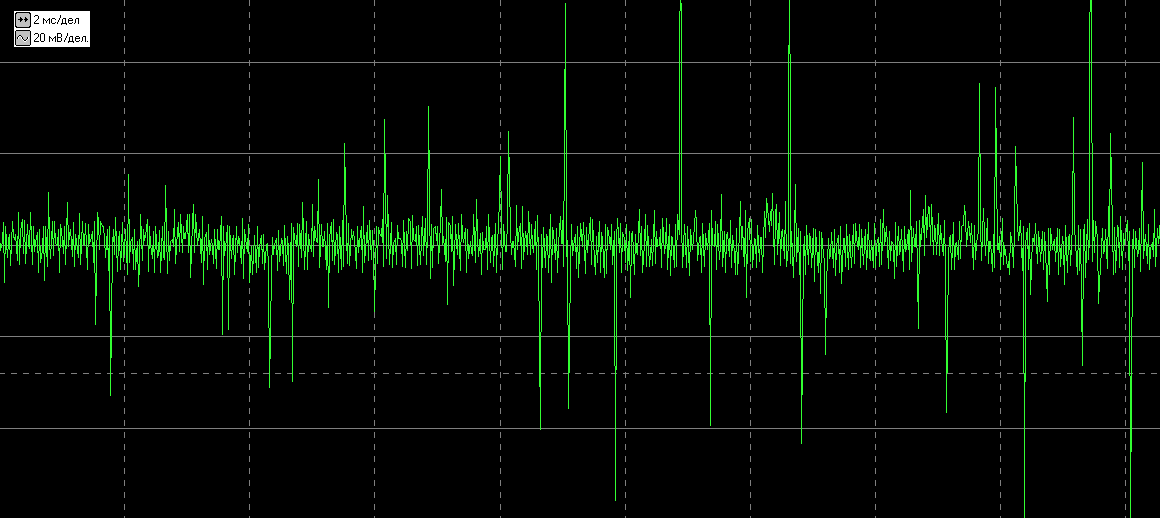

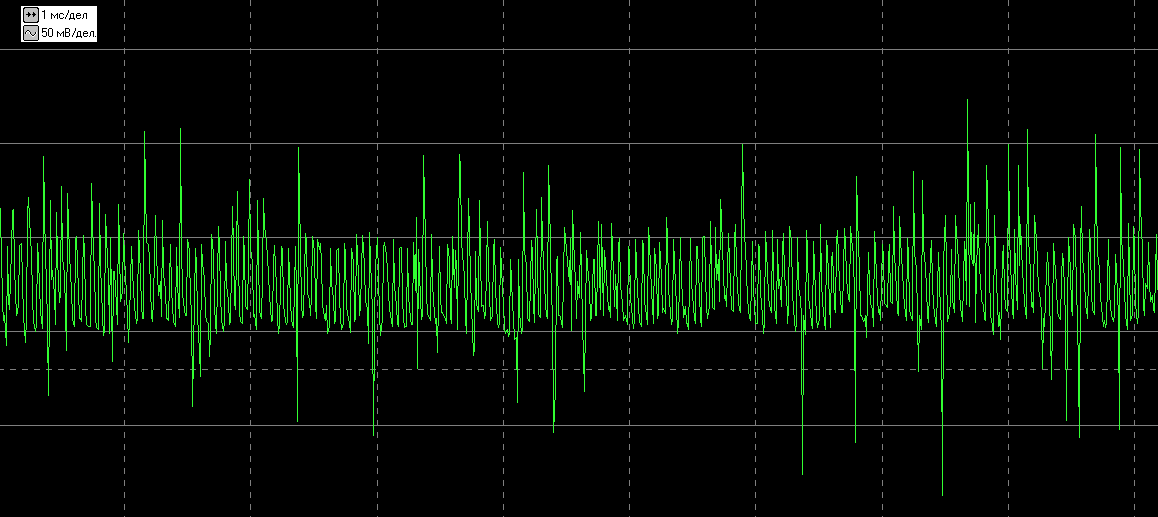

Другое дело — осциллограммы, здесь разница существеннее как по величине пульсаций, так и по их спектральному составу. И хотя Top-Universal показал себя в этом плане лучше, поскольку у него амплитуда пиковых пульсаций при нагрузках вплоть до 90 Вт не превышает 60 мВ, а у Top-Slim — 140 мВ, однако и это значение нельзя назвать чрезмерным.

За 30 минут работы с 90-ваттной нагрузкой корпус нагрелся на 47 градусов, то есть и здесь ситуация очень похожая.

Исследуем 5-вольтовый USB-выход:

НагрузкаВыходное напряжение, ВОсциллограмма USB
USBвыход для ноутбукаUSBвыход для ноутбука
холостой ход5,120,2
2,1 Ахолостой ход4,920,1
2,1 А90 Вт4,918,9

Также все очень похоже, разве что напряжение на USB-выходе у Top-Slim чуть ниже, чем у Top-Universal, поэтому результаты тестов на перегрузочную способность мы не приводим: все то же самое, с минимальной разницей.

Подробно исследовать работу с другими переходниками и соответственно другими выходными напряжениями мы также не стали, ограничившись лишь тремя замерами для каждого.

ПереходникТок нагрузки, АВыходное напряжение, ВНагрузка, Вт
М1 (14,3–15,8 В)холостой ход15,20
4,514,364
7,013,997
М4 (17,6–19,4 В)холостой ход18,80
4,517,780
7,017,1120

Как видите, и здесь тоже практически полное совпадение, и размах пульсаций мало отличается от того, что мы наблюдали с переходником М21 при соответствующих мощностях.


«Полевые» испытания

Конечно, следует опробовать работу адаптеров и с реальными ноутбуками. Причем именно так, как мы советовали выше: не просто проверить, входит ли какой-то из переходников в разъем ноутбука, но, как минимум, подключить через адаптер к сети переменного тока и посмотреть, «доходит» ли питание до ноутбука. Как максимум — еще и поработать полчаса-час, но это по возможности.

Модель ноутбукаРезультат
MXP X300 (продается и под маркой DNS X300)имеющиеся адаптеры не подошли
Lenovo IdeaPad Z570 (БП на 90 Вт)есть переходник, питание подается, за 30 минут работы в разных режимах и с одновременной дозарядкой встроенного аккумулятора проблем не зафиксировано
старенький Asus F3s (БП на 90 Вт)
Asus A42f (БП на 65 Вт)
Samsung 300E5X (БП на 60 Вт)

Нагрев во всех случаях либо слабый, либо умеренный: на 12–18 градусов выше температуры в помещении. Задача долговременной работы с повышенным энергопотреблением не ставилась — запускались в основном офисные приложения, но одновременно с дозарядкой встроенного аккумулятора.

Г-образная форма переходников в общем случае удобнее прямой: кабель отходит не в сторону, а идет параллельно корпусу ноутбука. Правда, при работе с другими универсальными адаптерами и внешними аккумуляторами мы сталкивались с ситуациями, когда гнездо питания ноутбука немного утоплено, при попытке подключить Г-образный переходник его «ножка» упирается в корпус ноутбука и не дает вставить контакты достаточно глубоко, из-за чего электрическое соединение или получается ненадежным, или вовсе отсутствует. В представленных моделях геометрия переходников делает подобное маловероятным.


Внутреннее устройство адаптера

Естественно, возникает вопрос: а что внутри? Конечно, полный анализ схемотехники адаптера вряд ли представляет интерес для подавляющего большинства читателей, но заглянуть внутрь корпуса все же хочется. И такое действие было санкционировано представителями компании TopON, даже если оно не обойдется «без жертв и разрушений».

Расскажем немного о наших наблюдениях (вскрывался адаптер Top-Universal).

Универсальные адаптеры TopON для ноутбуков

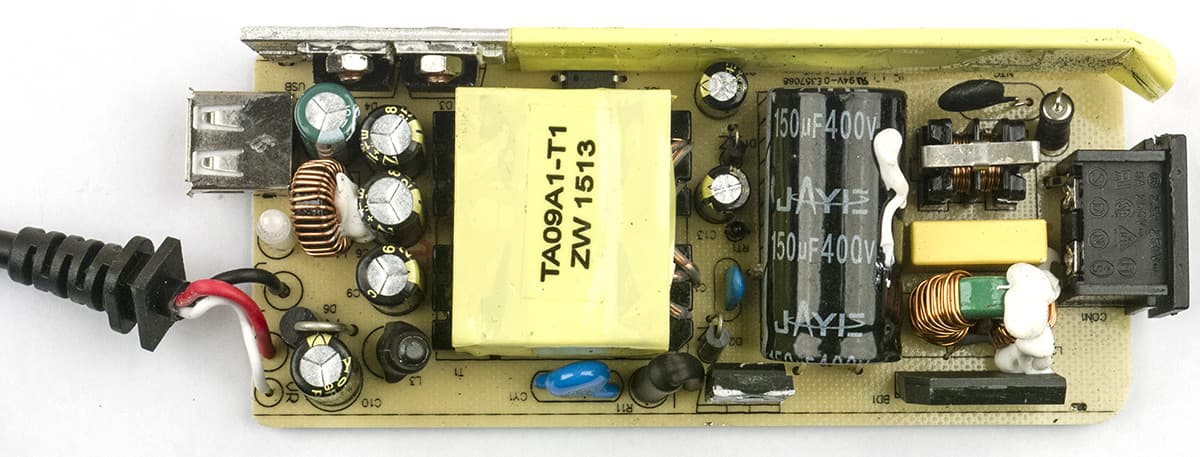

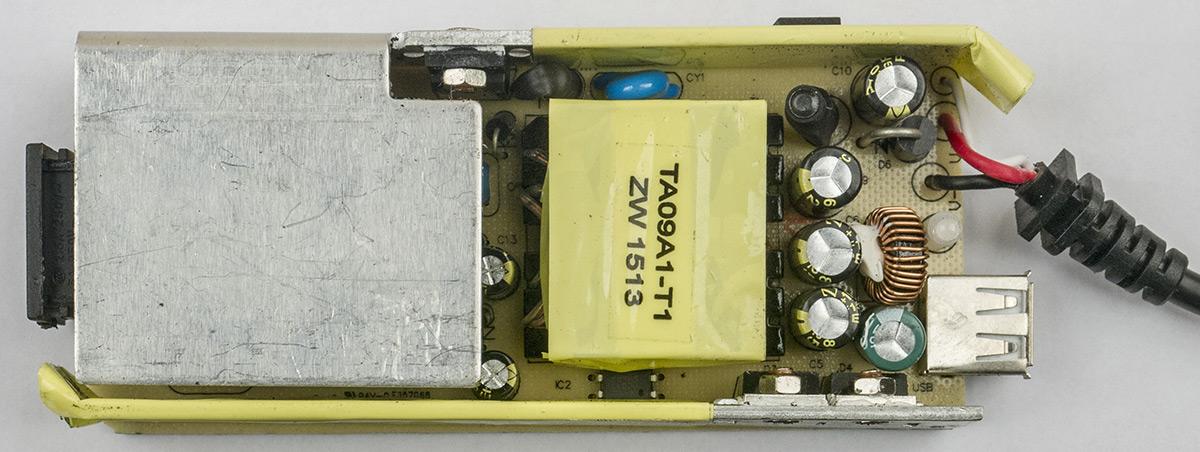

Первое (и немного грустное): половинки корпуса попросту склеены. То есть ремонтопригодность адаптера не то что стремится к нулю, но все же попытка вскрыть корпус почти наверняка будет связана с повреждениями пластика и потерей товарного вида в степени, зависящей от способностей вскрывающего и применяемого им инструмента.

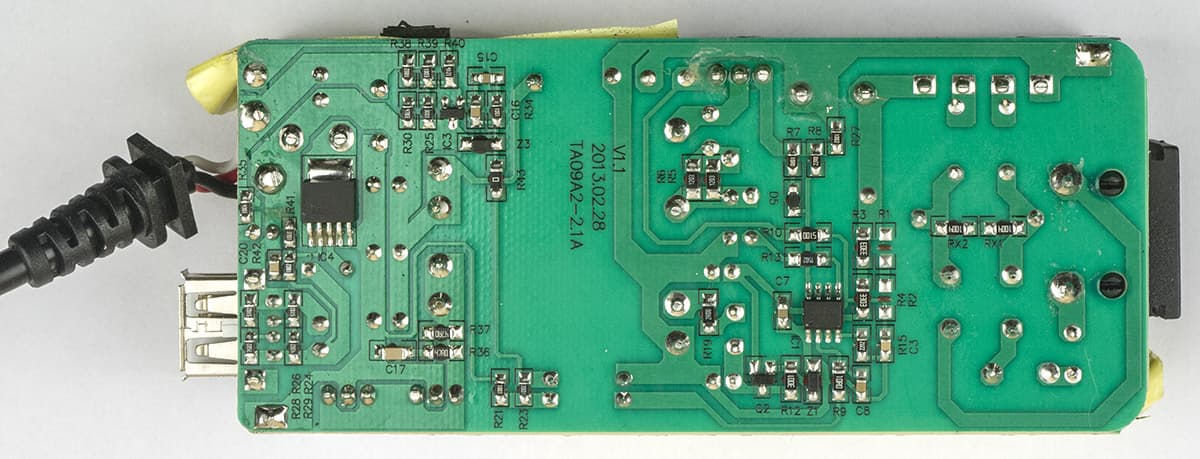

Второе, уже более приятное: монтаж и пайка аккуратные, все явно делалось не «на коленке».

Универсальные адаптеры TopON для ноутбуков

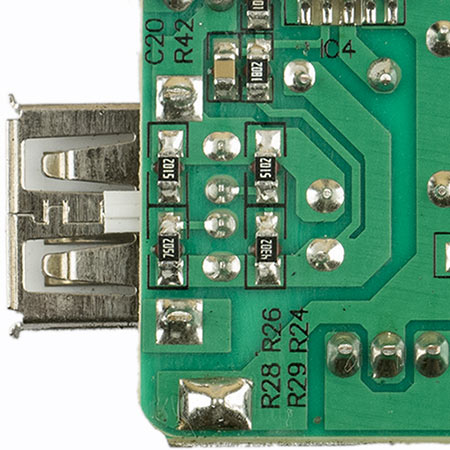

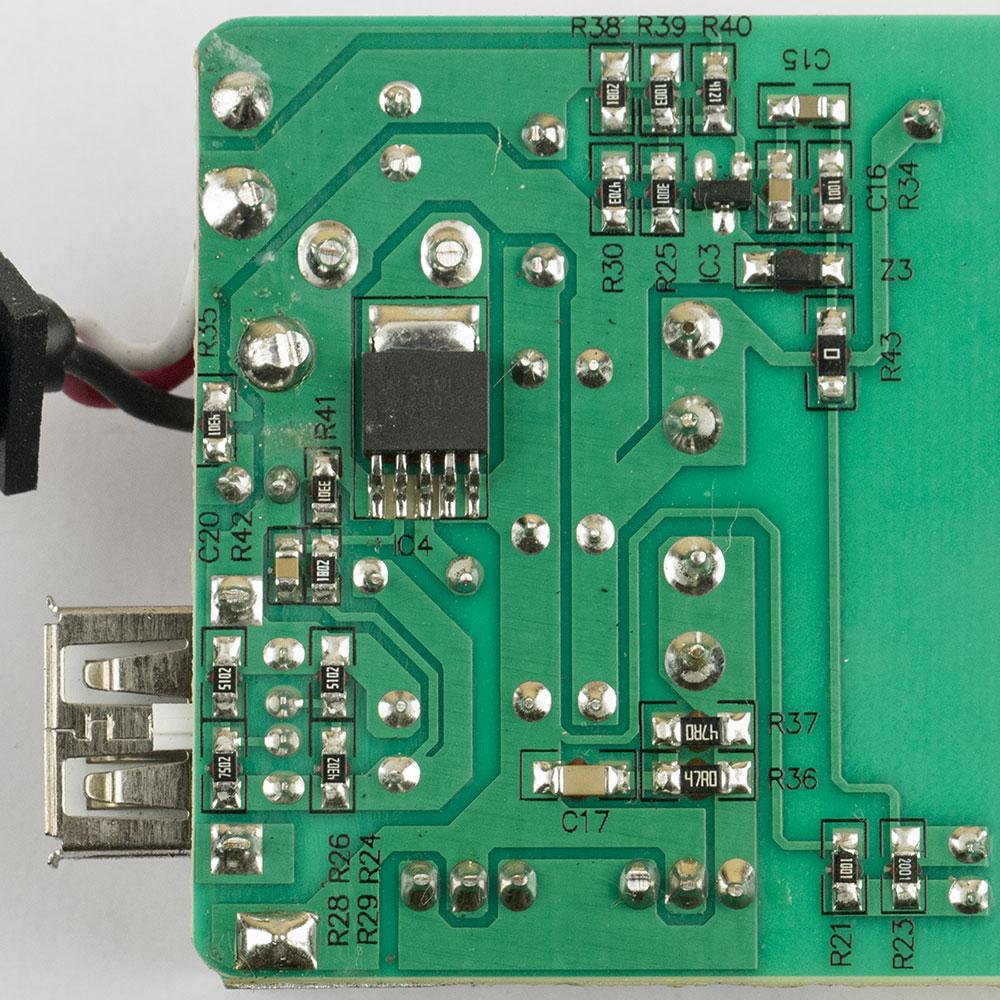

Еще: контакты Data USB-разъема через резистивные делители соединены с шинами питания, то есть «заточены» на подключение гаджетов Apple с возможностью получения максимального тока.

Универсальные адаптеры TopON для ноутбуков

Однако у других мобильных устройств способы кодировки «свой/чужой» для зарядных устройств иные, и вовсе не факт, что любой смартфон или планшет при подключении к рассматриваемым адаптерам сможет потреблять токи, которые мы наблюдали во время тестирования с лабораторной нагрузкой.

Защита от высокочастотных помех организована на полноценном LC-фильтре, компоненты которого хорошо видны в правой части платы на фотографии.

Универсальные адаптеры TopON для ноутбуков

Но защита от перенапряжений на входе, обычно реализуемая на варисторе (плюс предшествующий ему предохранитель), на плате не прослеживается. Компоненты черного цвета, заметные в правом верхнем углу платы, включены последовательно со входными цепями; правый из них, установленный вертикально — это предохранитель (он и обозначен FU), а левый — это термистор с отрицательным температурным коэффициентом (NTC), ограничивающий бросок тока, который возникает при заряде высоковольтного конденсатора во время подключения к сети переменного тока.

Такое решение применяется часто, но надо учитывать два момента: термистор может сильно нагреваться (не исключено, что он дает немалый вклад в зафиксированный нами нагрев адаптера), да к тому же довольно долго остывает — если выключить устройство из сети и потом сразу включить, то термистор не будет выполнять свою функцию, поэтому хорошо бы включить в инструкцию предупреждение о необходимости паузы между выключением и последующим включением.


Итоги

Итак, перед нами два в достаточной степени универсальных адаптера, которые могут использоваться не только для ноутбуков, ультрабуков и нетбуков, но и разных мобильных гаджетов с пятивольтовым питанием.

Конечно, если сравнивать с ценами на адаптеры сторонних производителей, предназначенные для замены вышедших из строя или утерянных штатных блоков питания конкретных ноутбуков, то цена моделей TopON может показаться завышенной, но надо учитывать, что адаптеры Top-Slim и Top-Universal можно подключить к самым разным нагрузкам, а не только к ноутбукам определенного модельного ряда некоторого бренда.

К тому же недорогой совместимый адаптер — это всегда «кот в мешке», а адаптеры TopON хорошо показали себя в наших тестах. Правда, надо учитывать замеченные нами особенности, прежде всего склонность к сильному нагреву при длительной работе с нагрузками, близкими к максимальным заявленным. Но тут надо сделать оговорку: речь именно о длительной работе на постоянной высокой мощности, что наблюдалось нами на лабораторной нагрузке, а при работе с реальными ноутбуками, штатный БП которых имеет ту же мощность, нагрев в одинаковых режимах был вполне сравнимым с «родными» адаптерами. Поэтому, пожалуй, основная претензия — к защите, разные виды которой заявлены, но в рамках наших тестов никак себя не проявили.


Адаптеры предоставлены на тестирование производителем — компанией TopON
