Обзор устройств для питания мобильной электроники

Часть II: TopON TOP-VM160A и TOP-Combo, Amacrox PB4200 (FSP PB-13)


Во второй части обзора опробуем еще три устройства, которые помогут продлить работоспособность вашей техники в случаях, когда нет возможности подключиться к сети переменного тока.

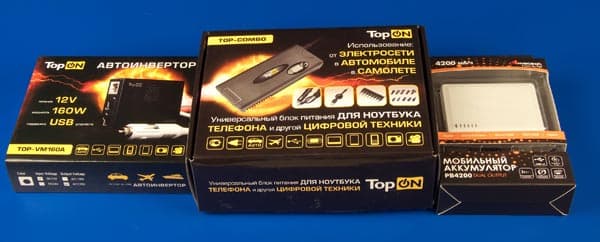

Внешний вид в упаковке

Два из них предназначены для питания ноутбуков и нетбуков, планшетов и смартфонов, телефонов, навигаторов и иных устройств от гнезда прикуривателя автомобиля (а второе — еще и от специальной розетки в салоне самолета). Производитель один — TopON, но на официальном сайте обе модели не упомянуты.

Поскольку самолета под рукой у нас не было, то связанный с авиацией этап тестов пришлось пропустить, и наш обзор рассчитан на многочисленную армию автовладельцев. Но сначала напомним некоторые сведения, связанные с подключениями к бортсети автомобиля.

В автомобиле возможны два варианта подключения внешних устройств к бортсети: через гнездо прикуривателя или специальную розетку. Они имеют разную конструкцию: в первом из них есть биметаллический контактный зажим, выстреливающий прикуриватель после его разогрева, а в розетке он, понятно, отсутствует. На собственно прикуривателе всегда есть кольцевая канавка, в которую и входит этот зажим. Ее делают и на некоторых штекерах, что способствует лучшей фиксации (см. правый образец на фото). Гнездо прикуривателя есть практически в каждом автомобиле, причем под рукой, а вот розетки встречаются реже, к тому же они могут располагаться не в салоне, а где-нибудь в недрах багажника.

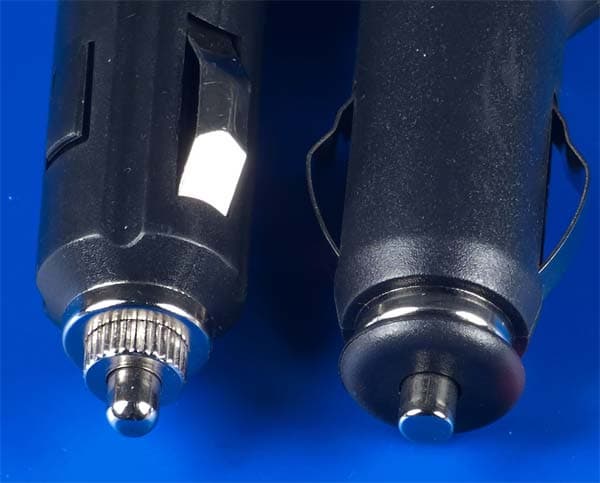

Штекер для автомобильного прикуривателя

Кроме того, и сами гнезда могут быть как разного диаметра (21,3 или 22,3 мм), так и разной глубины (от 29 до 35 мм). Естественно, штекеры различных устройств, предназначенные для подключения к бортсети, для универсальности приходится делать минимального из двух возможных диаметров. А вот расстояние от центрального контакта примерно до середины бокового у разных штекеров может быть разным, и если оно слишком большое, то в гнезде прикуривателя глубиной 29 мм такой штекер будет либо болтаться, либо боковой контакт просто не будет касаться гнезда — т. е. не будет электрического подключения.

Последние замечания: гнездо прикуривателя или розетку в автомобиле обычно защищают предохранителем с номиналом 15 А. Соответственно, предохранитель на входе подключаемого устройства должен иметь меньший номинал. Нельзя забывать и о том, что приличная нагрузка, подключенная через инвертор к бортсети, за несколько часов может до такой степени разрядить аккумулятор автомобиля, что владелец рискует просто не завести его. А заводить двигатель можно, лишь отключив инвертор, иначе импульсные перенапряжения могут повредить его (собственно, об этом написано в инструкции к любому электронному устройству, рассчитанному на питание от бортсети автомобиля).

TopON TOP-VM160A

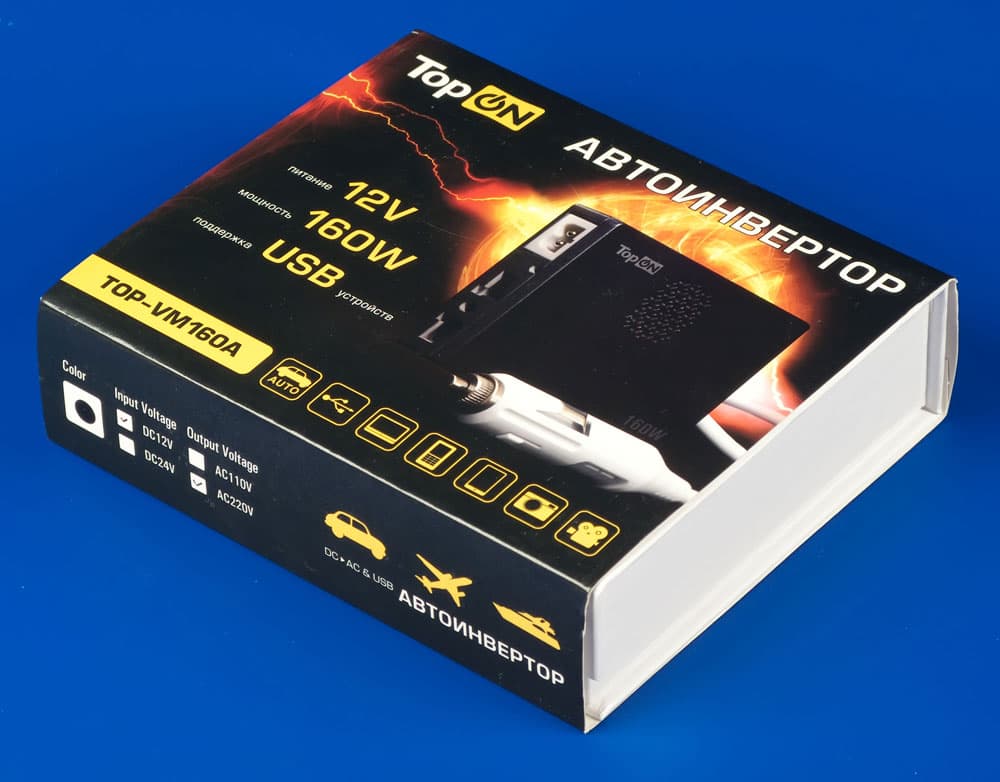

TOP-VM160A: внешний вид в упаковке

Это представитель многочисленного семейства автоинверторов, преобразующих постоянное напряжение бортсети в 220 В переменного тока. В руководстве пользователя производитель заявляет следующие характеристики:

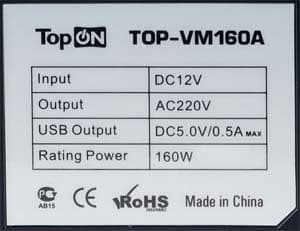

TOP-VM160A: параметры
  • Выходные напряжения:
    • 220 В переменного тока
    • USB-порт, постоянное напряжение: 5 В / макс. 0,5 А
  • Выходная мощность:
    • постоянная 160 Вт
    • максимальная 200 Вт
    • пиковая 320 Вт
  • Габариты 116×69×23 мм
  • Вес аппарата 140 г
  • Диапазон рабочих температур 10–40 °C
  • Различные виды защиты (от короткого замыкания, перегрузки, перегрева и скачков напряжения)

В устройстве имеется миниатюрный вентилятор для активного охлаждения.

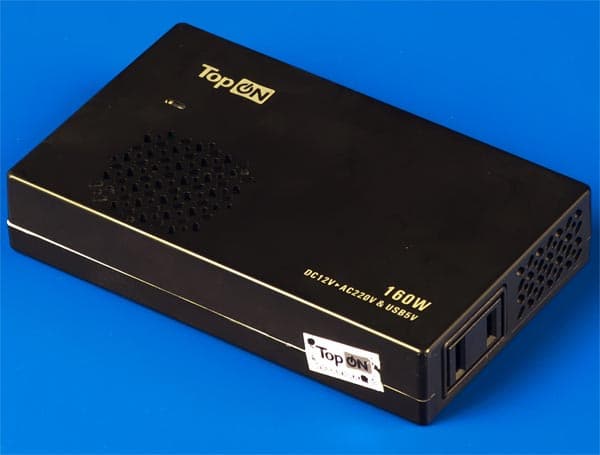

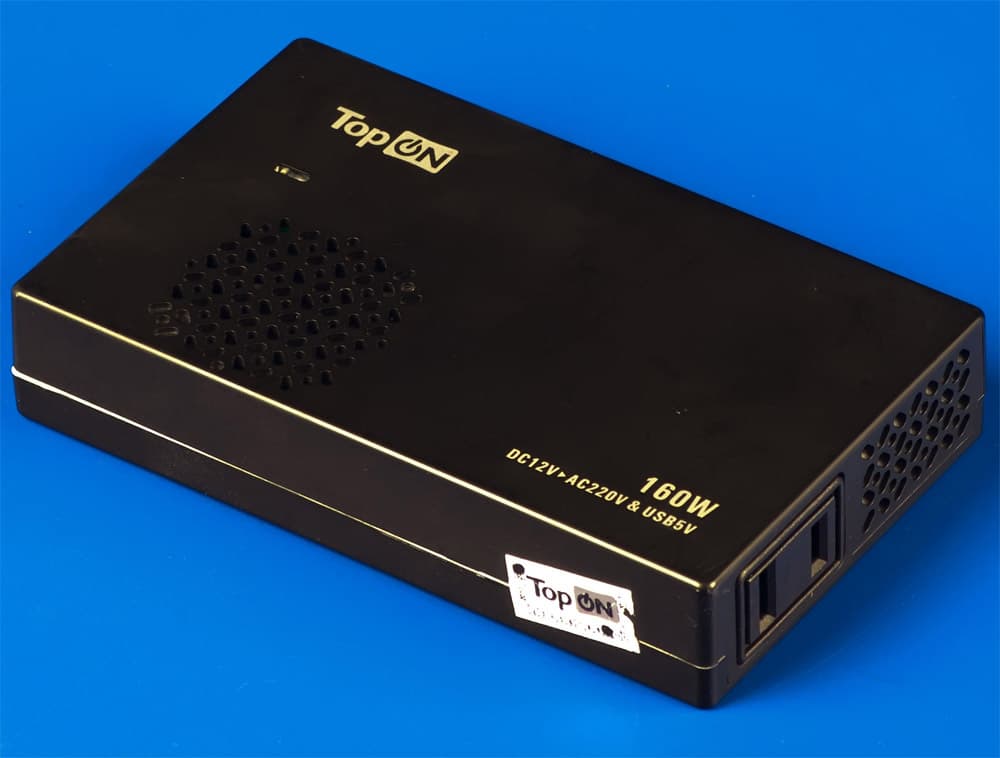

TOP-VM160A: внешний вид

Комплектация небогатая: сам инвертор, кабель со штекером для подключения к бортсети, а также универсальный переходник для подключения нагрузок с вилками любого типа, двух- и трехконтактными.

Чехол для транспортировки и хранения отсутствует, но его роль с успехом может сыграть удобная упаковочная коробка, крышка которой фиксируется магнитом. Мы взвесили устройство с комплектом:

  • Инвертор с кабелем и переходником: 225 г
  • Весь комплект в коробке-футляре размером 175×145×44 мм: 430 г

Как видите, всё очень легкое и компактное. Настолько компактное, что выглядит TOP-VM160A скорее игрушкой.

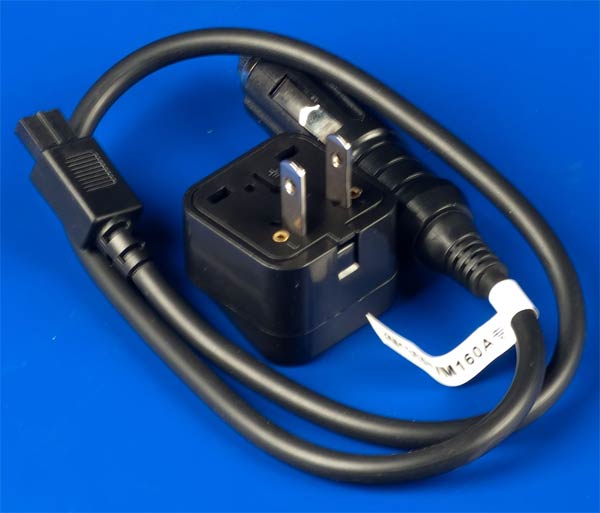

Комплектация TOP-VM160A

Длина штекера 95 мм, фиксирующая кольцевая канавка отсутствует, расстояние от центрального контакта до середины бокового около 30 мм. Мы опробовали его подключение в трех разных автомобилях, в двух из них фиксация в гнезде прикуривателя была вполне удовлетворительной, а в третьем слабой.

Длина соединительного кабеля чуть менее полуметра, но в данном случае это не критично: нагрузки будут соединяться с инвертором собственными кабелями, к тому же ничего не мешает использовать бытовые удлинители. Сам кабель не имеет маркировки, и проверить соответствие его сечения заявленным токам не представляется возможным.

Теперь о главном — подключении нагрузки. При изучении характеристик сразу вызывают сомнение заявленные параметры: 160 Вт долговременной выходной мощности подразумевают ток в первичной цепи порядка 13-14 А (здесь мы учли КПД, которое у подобных устройств обычно не превышает 90%, а также тот факт, что напряжение в бортсети не 12 В, а несколько больше). Пиковую (т. е. очень кратковременную) мощность в 320 Вт должны обеспечивать конденсаторы в инверторе, но и это под большим вопросом: конденсаторы должны иметь приличную емкость (пусть и при небольшом рабочем напряжении), и в таком маленьком корпусе их разместить просто негде. Конечно, понятие «пиковая мощность» не поясняется, и если речь идет о микросекундах, то вполне возможно, что производитель не лукавит, но о такой мелочи можно было бы вообще не упоминать.

А вот максимальная мощность в 200 Вт — если, конечно, под ней подразумевается сколь-нибудь длительная работа нагрузки — потребует от первичной цепи тока около 17 А. Номинал же встроенного предохранителя 15 А, и при максимальной заявленной нагрузке он просто должен сгореть. К тому же непонятно, что же, собственно, он призван защищать: ведь штатный предохранитель розетки или гнезда прикуривателя также имеет номинал 15 А, и в критическом случае будет соревнование «кто быстрее сгорит»…

Заметим: предохранитель легко доступен для смены — достаточно открутить центральный контакт. Жаль только, что в комплекте нет запасного; сам по себе предохранитель обычный, длиной 20 мм, однако такой номинал на каждом углу не купишь: подобными предохранителями часто защищают входные цепи устройств, подключаемых к сети 220 В, а для них столь большие токи не характерны.

Но экстремальные опыты, чреватые выходом из строя тестируемых образцов, мы ставить не имеем возможности, а потому проверим работу с нагрузкой, близкой к 160 Вт.

Первое легкое разочарование постигло нас на самом первом этапе: выход переменного тока на корпусе инвертора рассчитан на вилку типа А (два плоских ножевых контакта — стандарт, принятый в Северной Америке и Японии), и комплектный переходник, призванный решить это затруднение, фиксировался довольно плохо: болтался, хотя электрический контакт и не нарушался. Вот если бы контакты переходника были чуть короче, то он сидел бы, как влитой.

В качестве эквивалентов нагрузки выступали обычные лампы накаливания. Они позволили подобрать разные мощности нагрузки из интересующего нас диапазона с приемлемой для наших целей точностью ±10%. К тому же лампа, в отличие от большинства блоков питания цифровых устройств, является чисто активной нагрузкой, для которой мощность в ваттах равна мощности в вольт-амперах, и каких-то разночтений в этом плане быть не может. У ламп есть и еще одна полезная для наших целей особенность: холодная нить накала имеет меньшее сопротивление, чем разогретая, а потому ток в момент включения больше, чем в устоявшемся режиме; тем самым имитируется бросок тока, который происходит в блоках питания цифровых устройств при зарядке конденсатора в первичных цепях.

Включаем инвертор в гнездо прикуривателя. Он негромко застрекотал, на корпусе загорелся зеленый индикатор, вольтметр показал на выходе 215 В (об этом чуть ниже). Стрекочущий звук при работе издает вентилятор; нельзя сказать, что он сильно раздражает, но всё же настораживает: в полностью исправном устройстве «сверчков» быть не должно.

Подключаем первую нагрузку, даже с учетом возможного разброса соответствующую мощности, потребляемой ноутбуком от сети 220 В — 100-ваттную лампу. Лампа горит, выходное напряжение практически не изменилось, корпус инвертора после 30-минутного прогона был едва теплым — его температура лишь на 9-10 градусов превышала температуру в салоне автомобиля. Подключаем дополнительные 40 Вт, напряжение снизилось до 197-198 В. Первые 2-3 минуты обе лампы довольно бодро горели, а потом начали мигать, пригасая на полсекунды — видимо, начала срабатывать защита. Корпус стал еще чуть теплее, однако заметим: в салоне было всего 12-13 градусов выше нуля, поэтому нельзя утверждать, что и в летнюю жару тепловой режим инвертора будет столь же щадящим.

Ждать лета мы не стали, а усложнили задачу: включили две лампы по 75 Вт — т. е. 150 Вт, или примерно ту нагрузку, которая в характеристиках инвертора заявлена как постоянная. Но фокус не удался: на инверторе сразу загорелся красный индикатор, а лампы даже не моргнули. Снятие нагрузки не восстановило работу устройства, пришлось отключить его от бортсети на 15–20 секунд, только тогда индикатор вновь «позеленел».

Собственно, этого и следовало ожидать. Однако есть и положительный момент: мы выяснили, что защита от перегрузки в инверторе есть, и она срабатывает, хотя и при нагрузках, которые заявлены не просто как допустимые, а как рабочие.

Все же хочется выяснить, с какой максимальной нагрузкой способен долговременно работать инвертор. Подключаем 125 Вт (100+25), ждем 15 минут — работает; 135 Вт (75+60), напряжение вновь стало чуть ниже 200 В, и через некоторое время лампы замигали.

Итак, нагрузка, с которой инвертор способен стабильно работать, не должна превышать 115–120 Вт (с учетом 10-процентной погрешности наших измерений), однако этого вполне достаточно, чтобы подключить практически любой ноутбук, да еще и одновременно подзаряжать телефон от разъема USB. Это мы проверили уже не на лампах, а на реальных ноутбуке и телефоне.

Поинтересовались мы и формой выходного напряжения — уже в лабораторных условиях. Как и следовало ожидать, на выходе инвертора было то, что производители недорогих источников бесперебойного питания называют расплывчатым термином «модифицированный синус» (модифицированный — не значит улучшенный: это просто меандр с «полочкой», поэтому-то наш вольтметр и давал заниженные значения выходного напряжения). Собственно, ничего страшного в этом нет: в инструкции четко написано, что инвертор предназначен для питания портативной цифровой техники, а ее блоки питания, как правило, не критичны к форме входного напряжения. Однако производителю следовало бы в явной форме указать, какие виды нагрузки не следует подключать к инвертору, даже если потребляемая ими мощность не превышает ста ватт — а именно: блоки питания без преобразования частоты (т. е. с понижающим трансформатором на 50 Гц) и электродвигатели переменного тока (кроме коллекторных).

Выводы: устройство вполне может использоваться для питания нетбука или планшета, обеспечивая их работу одновременно с зарядкой встроенных в них аккумуляторов. То же можно сказать и про большинство ноутбуков, исключая разве что самые мощные (да и то в режимах с максимальным потреблением энергии). Если же речь идет только о зарядке аккумуляторов (сам ноутбук выключен), то вполне можно подключать два и даже три аппарата.

К положительным сторонам отнесем компактность и малый вес, а также универсальность в плане подключения нагрузок — помимо цифровой техники, инвертор можно использовать для подключения любых электроприборов с 220-вольтовым питанием, подходящих по мощности и не требовательных к форме питающего напряжения. Причем с помощью бытовых удлинителей можно как подключать несколько нагрузок (конечно, соответствующей суммарной мощности), так и относить их на достаточное расстояние от автомобиля, что будет полезно, например, в туристической поездке.

Из недостатков упомянем завышенные заявленные значения выходной мощности, малый максимальный ток в разъеме USB, нестабильность выходного напряжения при изменении величины нагрузки, а также слишком высокий номинал встроенного предохранителя: он может сгореть позже, чем предохранитель гнезда прикуривателя. И, конечно, хотелось бы иметь хоть один запасной предохранитель.

TopON TOP-Combo

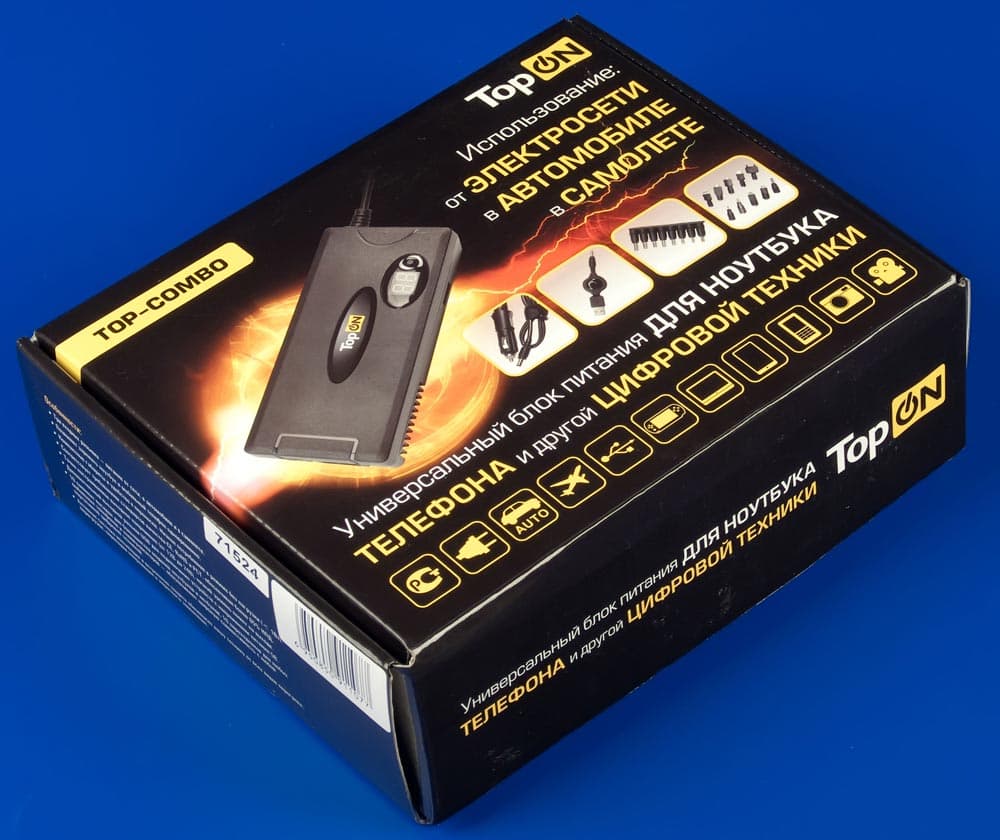

TOP-Combo: внешний вид в упаковке

Это наиболее универсальное средство питания из всех рассмотренных в данном и предыдущем обзорах: оно работает и от бытовой электросети с напряжением от 110 до 240 В, и от 12-вольтовой бортсети, причем не только автомобиля, но и самолета. Выходное постоянное напряжение может меняться в широких пределах — от 12 до 24 вольт, имеется и USB-разъем с 5-вольтовым питанием.

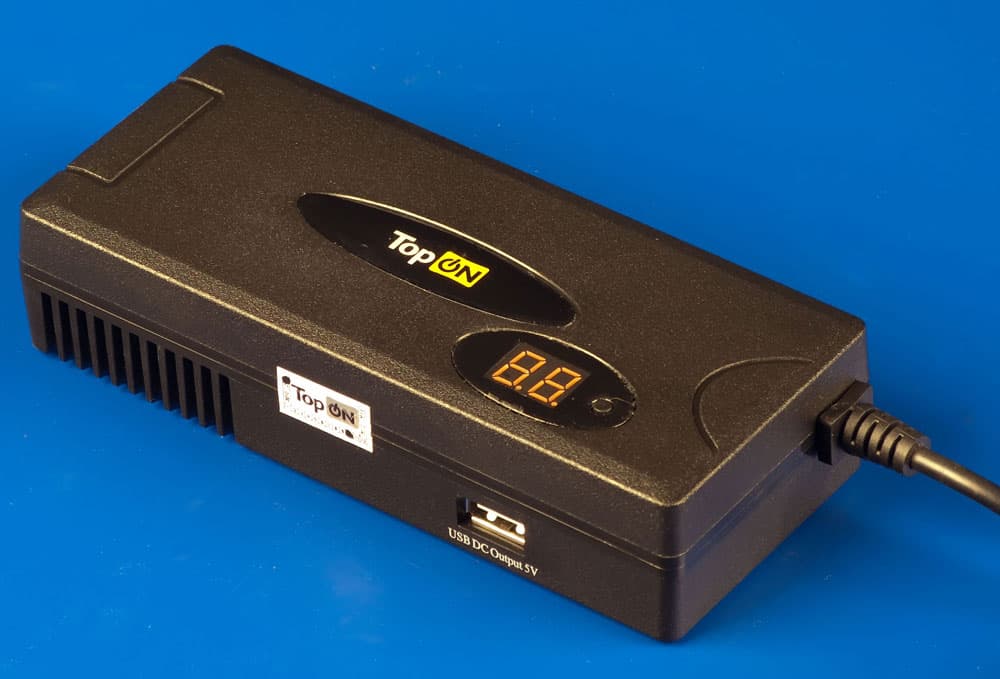

TOP-Combo: внешний вид

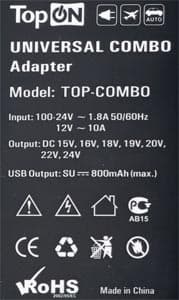

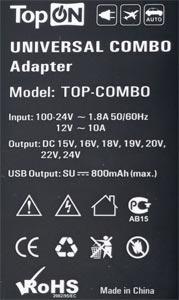

Заявленные характеристики: Параметры

  • Входные параметры:
    • переменный ток 110–240 В / 1,8 А
    • постоянный ток 12 В / 10 А максимум
  • Максимальная выходная мощность: 90 Вт
  • Эффективность преобразования (т. е. КПД)
    • от сети 220 В 85%
    • от разъема 12 В 87%
  • Выходные параметры:
    • 12–15–16–18–19–20 В / 4,5 А
    • 22–24 В / 3,75 А
    • 5 В / 1 А (разъем USB)
  • Различные виды защиты (от короткого замыкания, перегрузки, перегрева и перепадов напряжения)

На корпусе имеется еще один параметр, значение которого мы сами понять не смогли, а в инструкции он никак не комментируется: «USB Output SU 800 mAh (max.)»; подчеркиваем: не миллиамперы (mA), а именно миллиампер-часы (mAh) — характеристика, присущая не блокам питания, а аккумуляторам.

Габариты и вес нам пришлось измерять самим:

  • Размеры: 144×61×33 мм
  • Вес:
    • сам аппарат с кабелем для подключения к нагрузке 380 г
    • с комплектом кабелей и переходников 645 г
    • в коробке 860 г

В комплекте кабель длиной 85 см со штекером для подключения к сетям постоянного тока (сечение 1,3 мм²/16AWG соответствует максимальному входному току), десять переходников для подключения ноутбуков или нетбуков к выходу 12–24 В и одиннадцать (если считать небольшой удлинитель) для подключения к напряжению 5 В через разъем USB разных устройств, включая телефоны, смартфоны, планшеты, навигаторы и даже игровые приставки. Здесь мы также столкнулись с необходимостью тщательного подбора переходника: некоторые из них нормально входят в разъем ноутбука, но при этом не имеют должного контакта, и питание не подается.

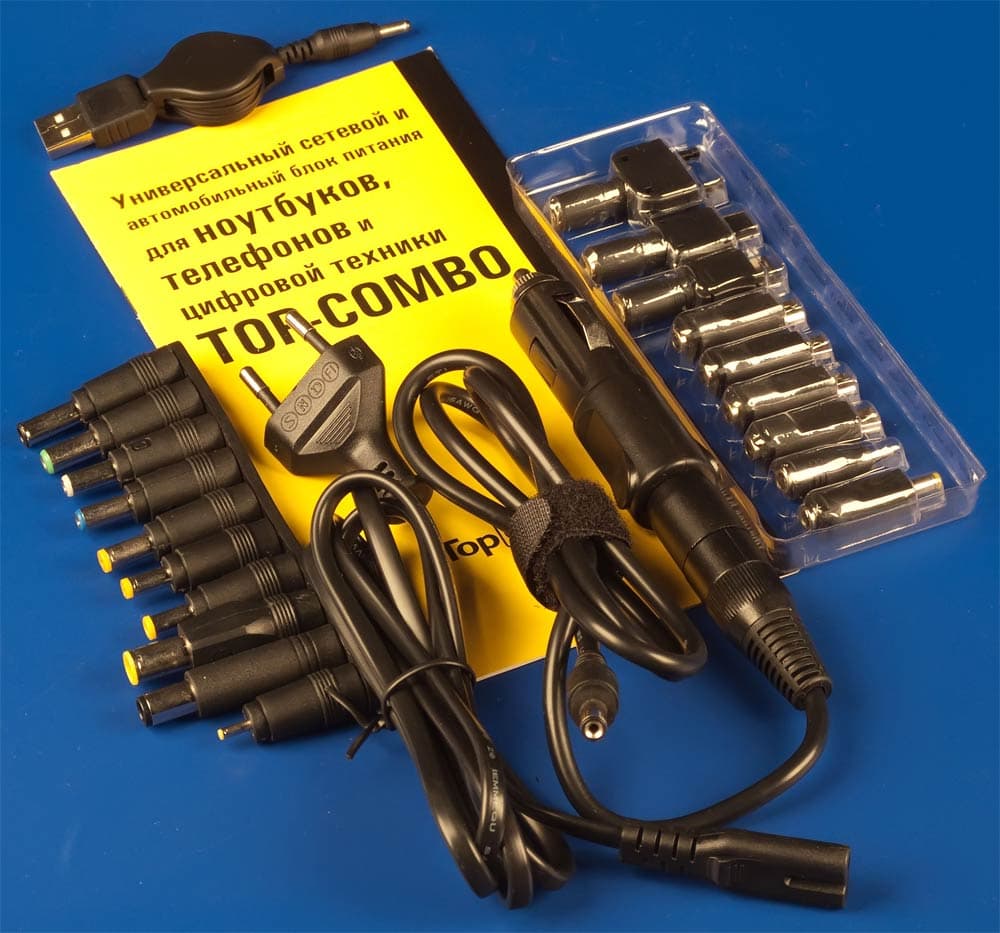

TOP-Combo: комплект поставки

Кабель для подключения к нагрузке несменный, имеет ферритовое кольцо для уменьшения помех и снабжен застежкой-липучкой, фиксирующей его в свернутом состоянии. Сечение кабеля также 1,3 мм²/16AWG, чего вполне достаточно для подключения нагрузок заявленной мощности, длина вполне приличная — 1,4 м.

А вот какого-то чехла или футляра для хранения и транспортировки нет, придется использовать упаковочную коробку, хотя она и менее удобна для этой цели, чем у предыдущего образца, прежде всего — из-за размера.

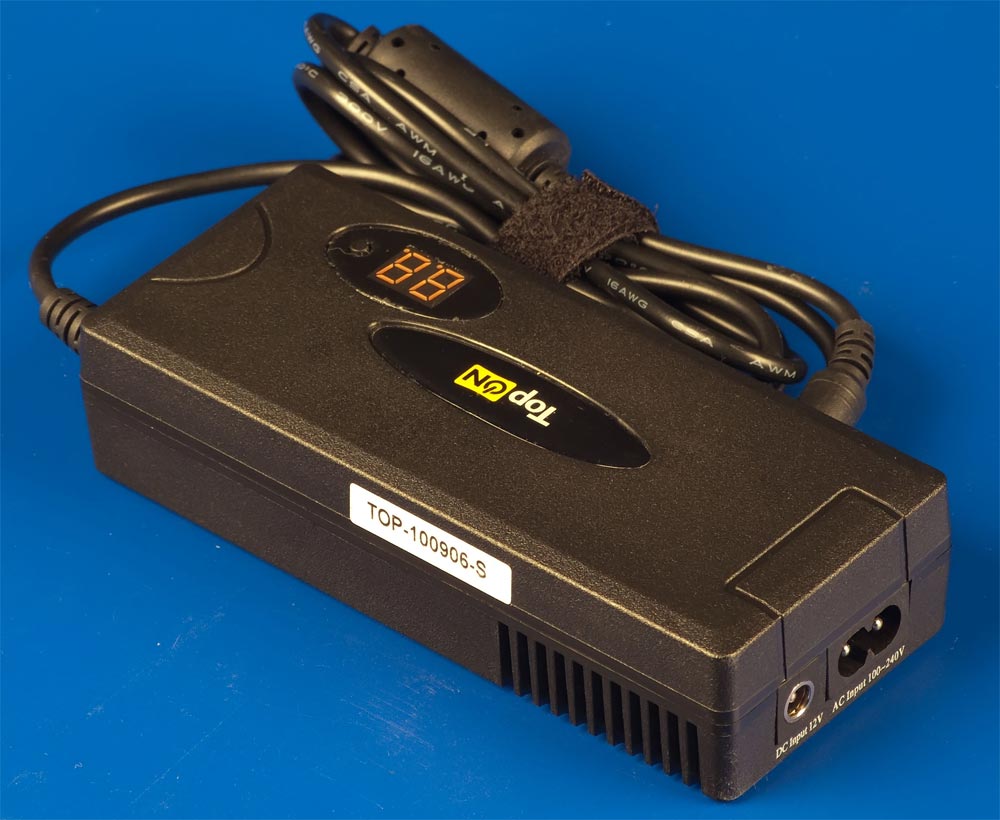

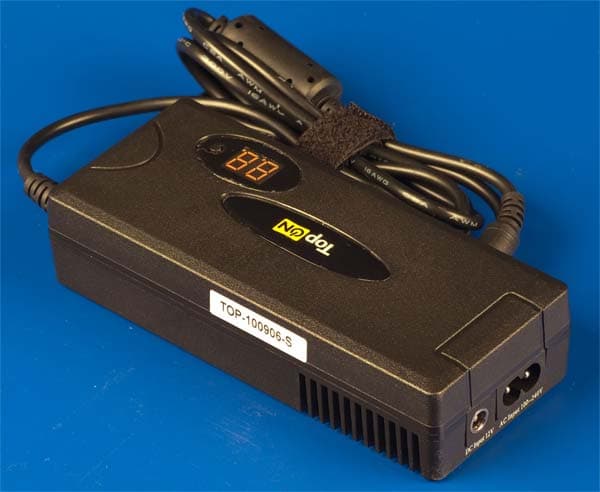

TOP-Combo: внешний вид

Выходное напряжение задается кнопкой на лицевой панели, а его значение отображается 2-разрядным цифровым индикатором. Чтобы нельзя было случайно изменить напряжение, подаваемое на уже подключенную нагрузку, кнопка через некоторое время блокируется, а выбранное значение при выключении адаптера запоминается. Чтобы вновь изменить его, нужно либо делать это сразу после включения адаптера, либо удерживать кнопку нажатой не менее 10 секунд.

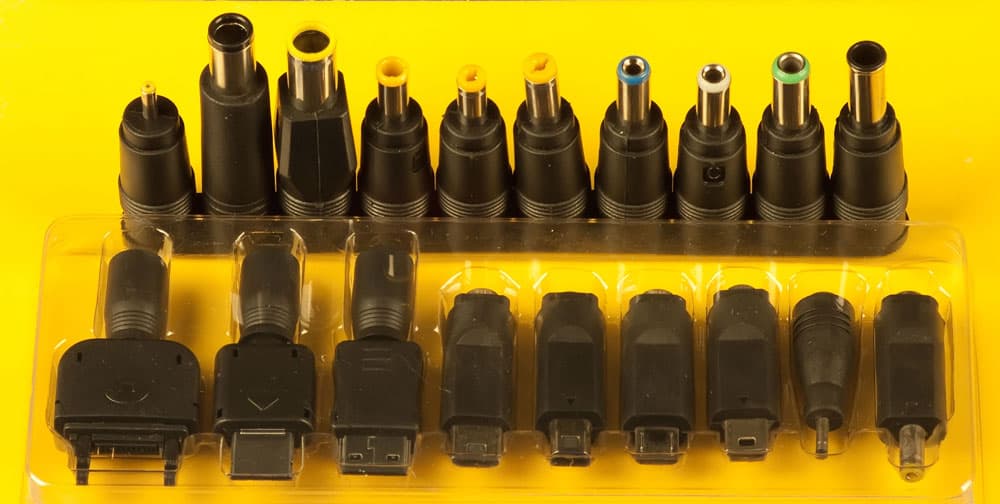

TOP-Combo: переходники

Испытания начнем с подключения к бортсети.

Штекер составной: на кабеле сначала смонтирована вилка для подключения к самолетной розетке, а уже к ней подключается переходник для включения в бортсеть автомобиля. Обе части соединяются очень прочно, но вот длина получившейся конструкции нас насторожила: целых 150 мм, представьте себе такой штырь, торчащий из «торпеды» вашего автомобиля… Остальные данные — как у предыдущего образца: фиксирующая кольцевая канавка отсутствует, расстояние от центрального контакта до середины бокового около 30 мм. Мы вновь опробовали его подключение в трех разных автомобилях, и вновь в двух из них фиксация в гнезде прикуривателя была вполне удовлетворительной (правда, в одном длинный штекер несколько мешал работать рычагом КПП), а вот в третьем аппарат подключить не удалось вовсе — гнездо прикуривателя размещалось в нише, высота которой не давала вставить столь длинный разъем.

Предохранитель и здесь легко доступен для смены после откручивания центрального контакта (будьте осторожны: он состоит из двух частей, одна из которых при извлечении так и норовит выскочить и потеряться). И снова в комплекте нет запасного предохранителя, причем здесь используется несколько более редкий тип длиной 30 мм.

Однако номинал предохранителя (10 А) в этом адаптере находится в полном соответствии и с заявленными параметрами, и со здравым смыслом: можно рассчитывать, что он «в случае чего» сгорит раньше, чем 15-амперная плавкая вставка в автомобильном щитке.

В описании упомянута активная система вентиляции, под которой обычно подразумевается вентилятор. Вскрывать корпус мы не могли (он заклеен гарантийным стикером), а снаружи никаких признаков наличия вентилятора разглядеть не удалось. Но, если он всё же есть, то работает почти бесшумно — в отличие от «стрекочущего» предыдущего образца, TOP-Combo настолько тихий, что легкое гудение становится заметным, лишь если поднести его к уху. Возможно, вентилятор просто работает не всегда, а лишь при нагреве, близком к критическому, но мы до такого режима не доходили.

Итак, блок питания подключен к гнезду прикуривателя, его выход соединен с ноутбуком, аккумулятор которого наполовину разряжен, а к разъему USB подключен телефон. Все нагрузки включены — на ноутбуке загружена ОС и запущен фильм, телефон работает, оба устройства заряжают свои батареи. Весь этот комплект проработал полчаса, при этом корпус TOP-Combo нагрелся всего на 6-7 градусов (снова отметим: в салоне было очень прохладно, 12-13 градусов). На этом автомобильный этап теста мы завершили.

Для долговременного теста с большей нагрузкой, но уже в лабораторных условиях и с питанием от сети 220 В, мы взяли тот же ноутбук, который использовали при проверке сетевых универсальных адаптеров в предыдущем обзоре. Сначала наполовину разрядили его аккумулятор, а потом подключили к TOP-Combo, запустили с внешнего USB-диска фильм в формате HDTV одновременно с игровым тестом S.T.A.L.K.E.R., к разъему USB подключили GPS-навигатор и включили его. Через полчаса проверили выходные напряжения — они практически не изменились, а корпус нагрелся на 14-15 градусов выше температуры в помещении.

Выводы: устройство соответствует заявленным параметрам; оно является наиболее универсальным из всех рассмотренных как по входным, так и по выходным подключениям, и единственное среди всех имеет комплект переходников для подключения различных устройств к разъему USB. Отметим также наименьший нагрев среди трех адаптеров с подключением к бытовой электросети.

Из минусов упомянем не слишком удачную составную конструкцию штекера для подключения к бортсети автомобиля, которая порой вообще может не позволить подключиться к гнезду прикуривателя, отсутствие чехла или футляра для транспортировки и хранения, а также запасного предохранителя.



К сожалению, в характеристиках обоих устройств не отражен диапазон температур, в которых возможно их хранение. Наверняка владелец будет оставлять их в машине, но салон автомобиля морозной зимней ночью может охлаждаться до −35..−30 °C, а жарким летним днем раскаляться до +60..65 °C. Существуют полупроводниковые приборы и электролитические конденсаторы (обычно из дешевых серий), которые просто не переживут столь экстремальных условий, с печальными последствиями для инвертора в целом.

Оба образца поставляются в красочной упаковке, и могут стать неплохим подарком для автолюбителя, обремененного немалым количеством цифровой техники.


Amacrox PB4200 (FSP PB-13)

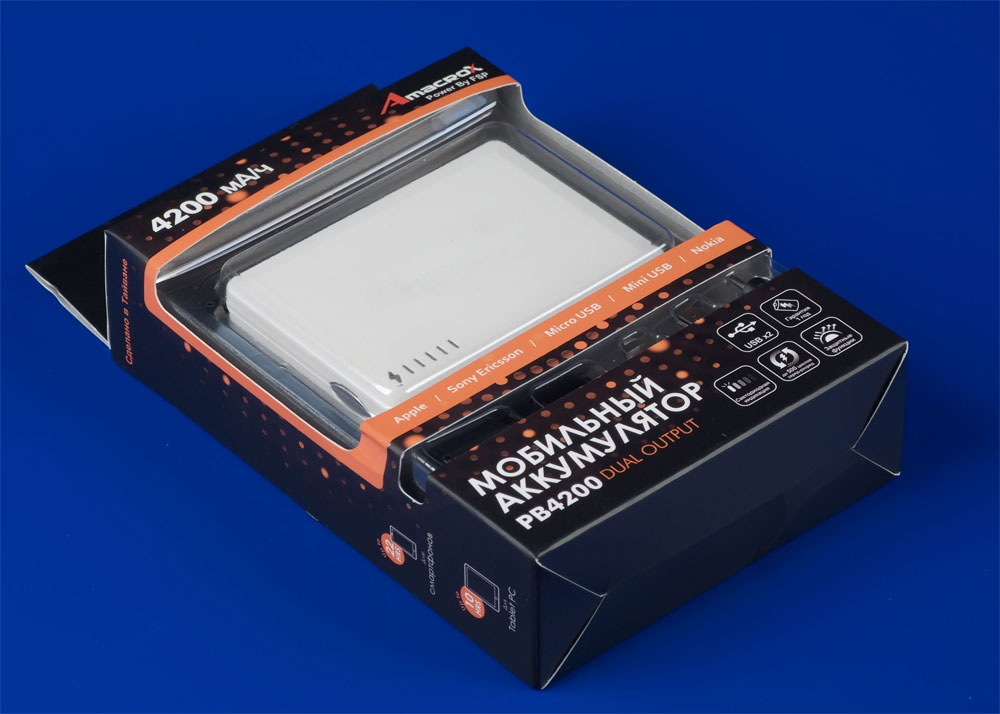

Amacrox PB4200 (FSP PB-13): внешний вид в упаковке

«Вне зачета» у нас выступает еще одно устройство — мобильный аккумулятор FSP Group Inc. На упаковке модель называется PB4200, но на сайте изготовителя по этому названию ничего найти нельзя, однако есть абсолютно такая же по внешнему виду и характеристикам модель Power Bank 13 (PB-13). Нам так и придется пользоваться двойным названием. Объяснение таким разночтениям простое: фирма выпускает устройства для питания мобильных устройств (телефонов, смартфонов, КПК, плееров и т. д.) еще и под торговой маркой Amacrox, название которой также значится на упаковке.

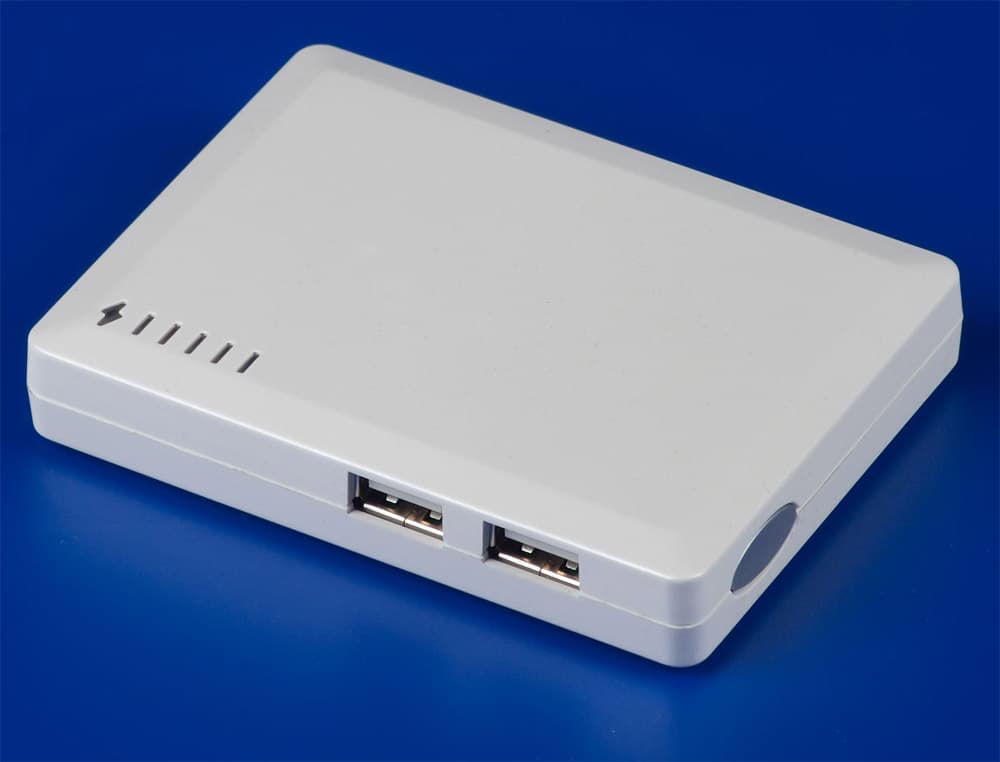

Amacrox PB4200 (FSP PB-13): внешний вид

Этот участник обзора предназначен для питания и подзарядки лишь устройств, рассчитанных на 5-вольтовое питание через разъем USB. Естественно, ноутбуки и нетбуки отпадают, поэтому сравнивать его с другими рассмотренными образцами мы не будем.

Заявлены следующие характеристики:

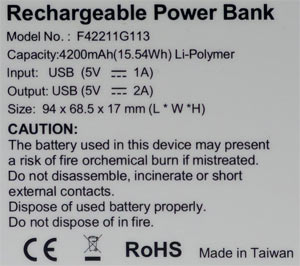

Amacrox PB4200 (FSP PB-13): параметры
  • Аккумуляторная батарея: 4200 мА·ч, литий-полимерная
  • Напряжение/ток на входе: 5 В, 1 А
  • Напряжение/ток на выходе: 5 В, 2 А
  • Время зарядки: 5-6 часов
  • Размеры: 94×69,5×17 мм
  • Вес: 125 г
  • Рабочие температуры: 0–40 °C
  • Защита от высокого тока (видимо, перегрузки), от избыточной и полной разрядки, от короткого замыкания

Устройство имеет два выходных разъема USB. К сожалению, из информации на сайте и на упаковке нельзя понять, можно ли получить максимальный выходной ток в 2 ампера на каждом из них (т. е. в сумме 4 А), является ли этот ток максимальным суммарным (например, 0,2 А с одного разъема и 1,8 А с другого), или же каждый порт способен выдавать лишь в пределах 1 А (в сумме 2 А). Заметим попутно: токи порядка 1·C (где C — емкость аккумулятора) не являются разрушающими для литий-полимерных аккумуляторов, поэтому предположение о максимальном суммарном токе в 4 А возможно и с этой точки зрения.

Попробуем это выяснить, но сначала расскажем о комплектации и особенностях конструкции.

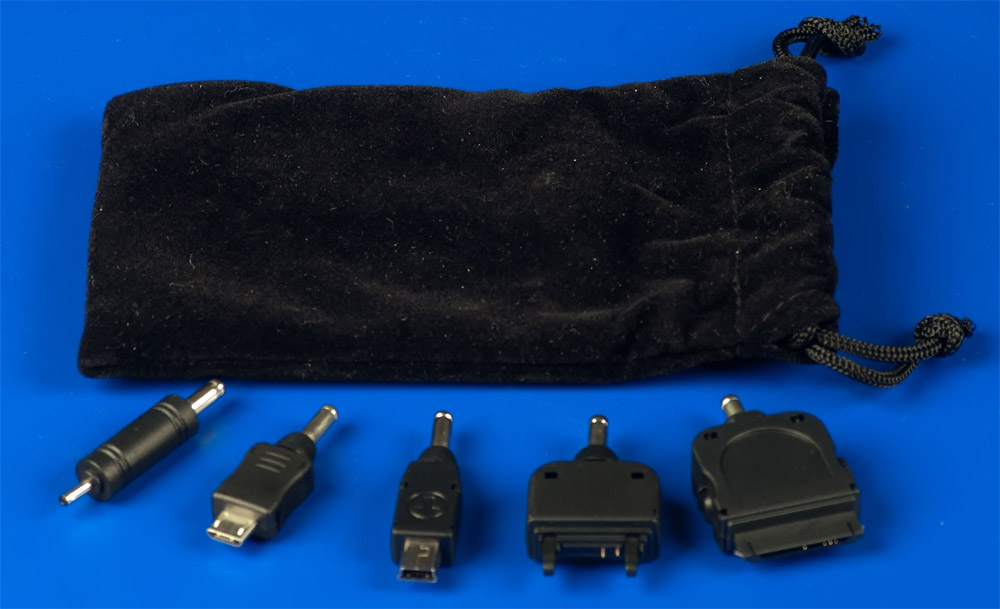

Amacrox PB4200 (FSP PB-13): комплект поставки

Упаковка довольно красочная, а вот комплектацию богатой не назовешь: имеются всего пять переходников для разных устройств (mini- и micro-USB, для iPhone, для телефонов Nokia и Sony Ericsson), которые подключаются к портам USB с помощью еще одного переходника общей длиной 10 см. Есть чехольчик-кисет совершенно непонятного размера: сам мобильный аккумулятор туда не помещается, а для шести переходников размер несколько великоват… Конечно, владелец найдет, как использовать свободное место, но совершенно непонятно, почему размер чехла не позволяет убрать в него само устройство.

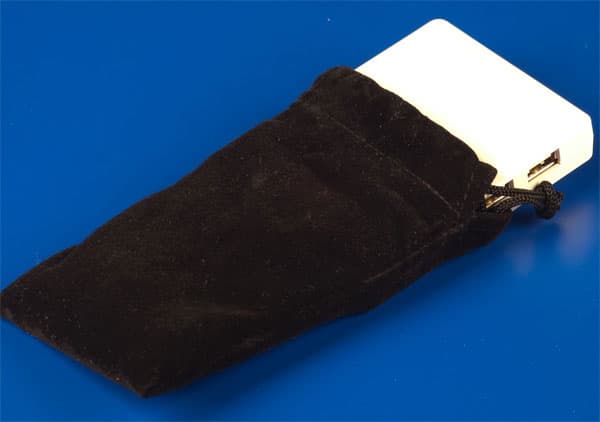

Amacrox PB4200 (FSP PB-13): чехол

Аккумулятор PB4200 (PB-13) — небольшая коробочка белого цвета, в углу верхней крышки которой расположены светодиоды индикации. Первый показывает состояние при зарядке (желтый — заряжается, зеленый — зарядился), еще четыре синих отображают уровень заряда, зеленый шестой индицирует включение самого устройства, т. е. подачу напряжения 5 В на выходные разъемы.

Устройство имеет аккумулятор с емкостью, всего на 20% меньшей, чем у рассмотренного в предыдущем обзоре TOP-UB02, и того же типа — литий-полимерный, однако вес его меньше в четыре раза. Причина проста: общее напряжение батареи гораздо меньше, т. е. она состоит из меньшего количества ячеек.

На одном из длинных торцов разместились оба порта USB, на коротких торцах есть овальные кнопки, одна из которых задействует индикацию уровня заряда, а вторая включает устройство. По рисунку на упаковке сложно определить, какая из кнопок за что отвечает, но на деле всё просто: та, что ближе к индикаторам, ими и управляет, а ближняя к выходам — это включение.

На нижней крышке в небольшой нише спрятан входной разъем для зарядки самого аккумулятора от порта USB с коротеньким, всего в два сантиметра, кабелем. Заряжаться можно как от порта USB компьютера (напомним: стандарт USB 2.0 обеспечивает ток не более 500 мА, поэтому зарядка будет идти гораздо дольше, чем указано в характеристиках), так и от какого-нибудь адаптера. Мы, естественно, использовали продукт той же фирмы — NB Q90 Plus.

Сразу обнаружилось серьезное неудобство: очень уж короткий входной кабель. Собственно, и у NB Q90 Plus кабель (только не входной, а выходной), мягко говоря, не самый длинный, но у PB4200 (PB-13) экономия на длине доведена просто до абсурда. К тому же тоненький плоский «хвостик» не производит впечатления очень уж долговечного.

Выходной кабель-переходник, кстати, тоже очень короткий: из десяти сантиметров его длины почти восемь занимают разъемы. Но если малую длину входного кабеля можно списать на стремление к максимальной компактности (более длинный кабель сложнее было бы убрать в нишу на корпусе), то для выходного переходника объяснение может быть только одно: экономия на мелочах. Почти наверняка владельцу придется покупать USB-удлинитель — возможно, место в чехле предусмотрено именно для него либо для штатных USB-кабелей тех устройств, для питания которых будет использоваться мобильный аккумулятор; без них пользоваться устройством будет затруднительно.

Пока аппарат заряжался, мы попробовали, можно ли в это время подключать к нему нагрузки. Оказалось — чисто технически вполне можно, но только надо не забывать, что суммарный ток этих нагрузок и зарядки аккумулятора не может превышать максимально допустимого тока на входе (1 А в случае питания от NB Q90 Plus), иначе зарядка PB4200 (PB-13) в лучшем случае замедлится, а в худшем начнется разряд.

Первый раз аккумулятор заряжался довольно долго: лишь через семь с лишним часов желтый цвет индикатора сменился зеленым. На холостом ходу выходное напряжение даже немного выше нормы — 5,3 В.

Сначала мы подключили нагрузку с током 1,1 А и засекли время. Немного о выборе тока нагрузки: обычно емкость аккумуляторов (кроме специальных) проверяют при токе, равном 0,2·C, где C — заявленная емкость. На первом этапе мы взяли немного бо́льший ток 0,26·C.

Через 118 минут (неполные два часа) устройство отключилось; разъем и корпус немного нагрелись, однако сильным нагрев назвать нельзя — в самом горячем месте температура была лишь на 10-11 градусов выше, чем в помещении. А вот время работы не порадовало: заявленная емкость в 4200 мА·ч позволяет рассчитывать на длительность раза в полтора больше.

Мы повторили эксперимент, но уже с вдвое меньшей нагрузкой — 0,55 А. Время до отключения составило 206 минут (без малого 3,5 часа).

Итак: ток вдвое меньше, а время работы увеличилось всего на 75%. Напрашиваются два вывода: либо что-то не то с емкостью аккумулятора, либо дело в чересчур бдительных цепях контроля, которые не дают аккумулятору сильно разряжаться.

Снова ждем около 7 часов до полной зарядки и проверяем максимальные рабочие токи. Подключаем лабораторные нагрузки, сначала только к одному выходу. При токе 1,1 А напряжение на выходе составило «законные» 5 В. Даем на этот выход нагрузку побольше — 2,2 А; по первому нажатию кнопки устройство не включилось, лишь мигнул зеленый индикатор, но вторая попытка была успешной. Однако выходное напряжение упало до 4,8 В, а сам USB-разъем и корпус возле него начали интенсивно нагреваться. Подождали 15 минут и, не выключая устройство, задействовали второй выход: нагрузка 1,1 А — работает, но первый разъем нагрелся уже на 20 градусов выше температуры в помещении, и это заставило нас прекратить эксперимент. Пластик корпуса при этом нагрелся заметно меньше — даже рядом с выходами его температура превышала комнатную всего на 9-10 градусов. Конечно, если бы нагрузки были подключены большее время, то и корпус разогрелся бы сильнее.

Дав аппарату остыть, мы решили проверить работу защиты и вновь стали подключать к нему нагрузки, постепенно повышая токи на обоих выходах. Когда суммарный ток превысил 4 А, защита сработала: зеленый индикатор включения погас, устройство перестало реагировать на кнопки. Вернуло его к жизни только подключение к внешнему источнику питания на пару минут. Надо сказать, что опыты с большими токами, пусть и кратковременные, серьезно истощили заряд аккумулятора: для полной зарядки пришлось ждать 3,5 часа.

Замечена некоторая странность: сто́ило устройству полежать без нагрузки с вечера пятницы до утра понедельника, и при подключении к внешнему источнику оно вновь стало заряжаться. Желтый цвет (зарядка) сменился зеленым (заряжен) лишь через 50 минут — это немало даже с учетом того, что дозарядка на последних этапах ведется малыми токами. Вряд ли сам аккумулятор имеет столь быстрый саморазряд; скорее, что-то не так с цепями контроля и индикации: в лучшем случае они неправильно измеряют и показывают, а в худшем — сами потребляют значительный ток даже при выключении устройства. Это мы тоже проверили на последнем этапе тестов: полностью зарядив аккумулятор, оставили его в покое ровно на неделю — 168 часов, затем подключили нагрузку 0,55 А и засекли время. До выключения прошла 191 минута, а свежезаряженный аккумулятор на той же нагрузке проработал 206 минут, т. е. за неделю потеря заряда составила около 7%. Напомним: нормальным для аккумуляторов Li-ion и Li-pol обычно считается саморазряд 3–7% за первый месяц, но встроенные схемы контроля могут увеличить потерю заряда еще на 3-4 и более процентов в месяц. Возможно, при бо́льших сроках процесс саморазряда и замедлился бы, но ставить более длительный эксперимент у нас не было возможности, зато мы можем сравнить с участником первой части обзора, который за тот же недельный срок показал гораздо лучший результат.

Делаем выводы: емкость мобильного аккумулятора меньше заявленной, а степень его саморазряда довольно велика (чем бы это не объяснялось — свойствами собственно батареи или влиянием схемы контроля). Он способен выдать по двум выходам суммарный ток и свыше 2 А, однако контакты в USB-разъемах не рассчитаны на сколь-нибудь длительную работу с токами более 1,2–1,3 А, и максимальный выходной ток 2 А, указанный в характеристиках — это сумма максимальных рабочих токов каждого из выходов. Однако и этого вполне достаточно для большинства устройств, рассчитанных на питание от USB, включая телефоны, смартфоны, навигаторы; тем более, что можно одновременно подключить два устройства, каждое из которых потребляет ток 1 А или даже чуть больше.

Еще один недостаток — очень короткие кабели. Кроме того, устройство не столь многофункционально, как другие участники обзора, и способно питать только 5-вольтовые нагрузки. Упомянем также небогатый набор переходников и вновь пожалуемся на малый размер чехла, в который нельзя поместить сам аккумулятор.

Цены

Средняя цена устройств в московской рознице составляет:

TopON TOP-VM160AН/Д(0)
TopON TOP-ComboН/Д(0)
Amacrox PB4200 (FSP PB-13)Н/Д(0)

Устройства, использованные при тестировании

В заключение приведем список устройств, которые мы пробовали подключать к тестируемым образцам. Прежде всего — это ноутбуки; все пять, которые оказались у нас под рукой, подключить удавалось к любому из образцов, но, как отмечалось выше, у некоторых переходник в разъеме питания ноутбука фиксировался плохо, и мог выскочить при неосторожном обращении.

Дополнительно мы пробовали подключать нагрузки, потребляющие не столь большую мощность, как ноутбуки, но все же гораздо бо́льшую, чем телефоны или смартфоны. Одним из «подопытных» был 10-дюймовый планшет Acer Iconia Tab A500, штатный блок питания которого выдает 12 В / 1,5 А. Лишь один из адаптеров (TOP-Combo) имеет такое выходное напряжение, но в комплекте не оказалось нужного переходника. А из-за большого потребляемого тока в самом планшете не предусмотрена даже зарядка аккумулятора при подключении к USB.

Еще одно устройство, которое мы опробовали — навигатор Prology. Он подключается к разъему USB, и его комплектный адаптер для подключения к бортсети автомобиля рассчитан именно на тот максимальный ток, который способны обеспечить 5 из 6 тестируемых устройств — 1 ампер. Лишь инвертор TOP-VM160A имеет максимальный ток 500 мА в разъеме USB, однако и этого хватало, чтобы подзаряжать батарею навигатора (правда, она не была полностью разряжена). Отметим: адаптер навигатора как раз имеет кольцевую канавку, обеспечивающую лучшую фиксацию в гнезде прикуриватели.

А вот с 7-дюймовым планшетом BlackBerry PlayBook дело обстояло хуже: хотя внешнее питание у него 5-вольтовое, но штатный сетевой адаптер рассчитан на ток до 1,8 А, и все участники обзора не смогли обеспечить даже зарядку его аккумулятора. Возможно, какой-то очень медленный заряд всё же шел, но индикаторы (и аппаратный, и программный) этого не показывали.

Конечно, к TOP-VM160A, имеющему выход 220 В, с помощью штатных адаптеров AC-DC можно подключить любые из перечисленных устройств.

TOP-UB01TOP-SlimNB Q90 PlusTOP-ComboTOP-VM160A
К выходам для подключения ноутбуковк выходу 220В
через штатные БП
eMachines E732G+
фиксация слабая
+
фиксация слабая
+++
Acer Aspire 5560G+
фиксация слабая
+
фиксация слабая
++
фиксация слабая
+
HP ProBook 4535s+++++
ASUS A42F+++++
ASUS F3S+++++
Acer Iconia Tab A500нет нужного для подключения напряжения 12 В, нет подходящего переходниканапряжение 12 В есть, но нет подходящего переходника+
К разъему USB, напряжение 5 В
Acer Iconia Tab A500зарядка от USB конструктивно не предусмотрена в самом планшете
Навигатор Prology+++++
на подзаряд батареи
BlackBerry PlayBookподключение возможно, однако штатная индикация не показывает, что идет заряд



Устройства TopON TOP-VM160A и TOP-Combo предоставлены компанией ТОПОН,
устройство Amacrox PB4200 (FSP PB-13) предоставлено производителем — FSP Group Inc
