Обзор внешних аккумуляторов фирмы TopON

Три новых модели и одна модифицированная прежняя


Внешние аккумуляторы TopON

После годичного перерыва к нам вновь попали внешние аккумуляторы TopON — три новых модели и модифицированная версия уже известной и побывавшей в нашей лаборатории.

Батареи относятся к разным категориям: Top-Mac и Top-Max предназначены для резервного питания целого спектра устройств с различными потребляемыми мощностями и входными напряжениями, а возможности применения Top-Card и Top-Carduo ограничены смартфонами и иными устройствами с 5-вольтовым питанием и относительно небольшим потребляемым током.

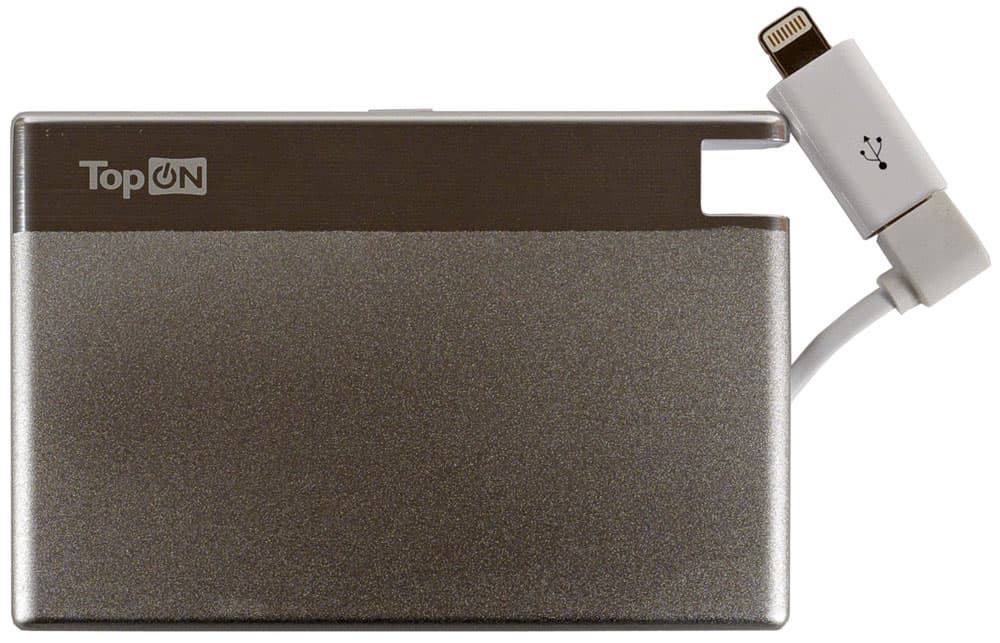

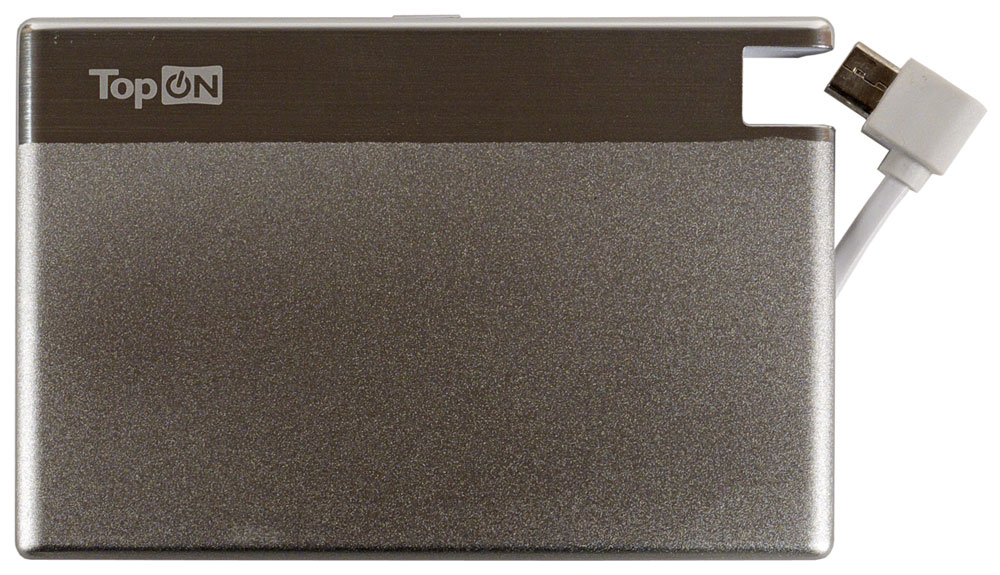

И, конечно, устройства сильно отличаются размерами: первые два «сумочного» формата, причем даже не для дамской сумочки, а вторая пара совсем миниатюрна, что отражено в названии: оба устройства напоминают толстенькую кредитную карточку, а потому вполне могут поместиться в любом кармане.

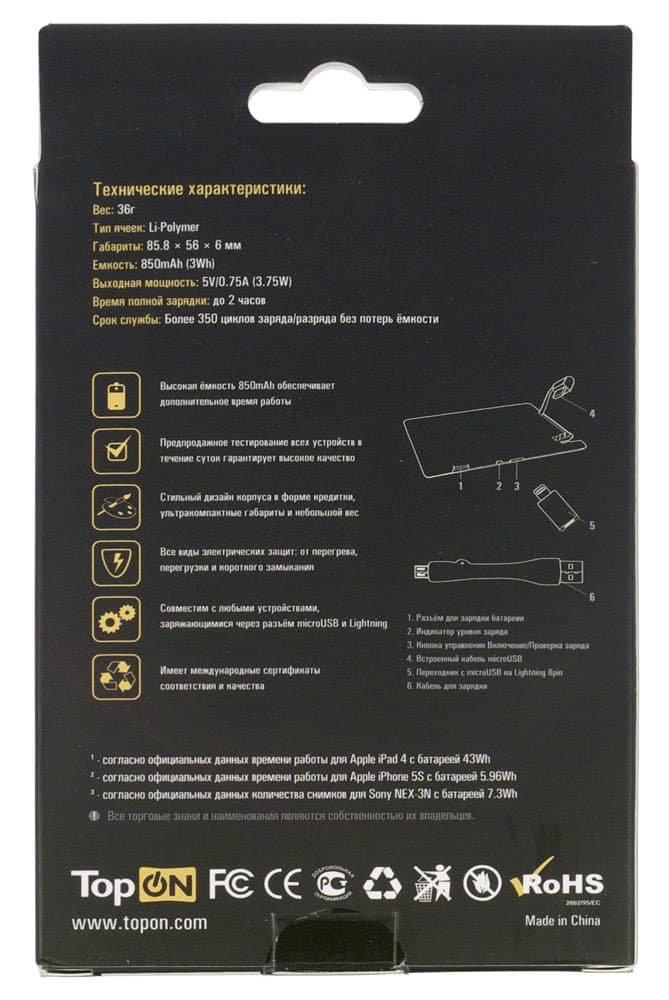

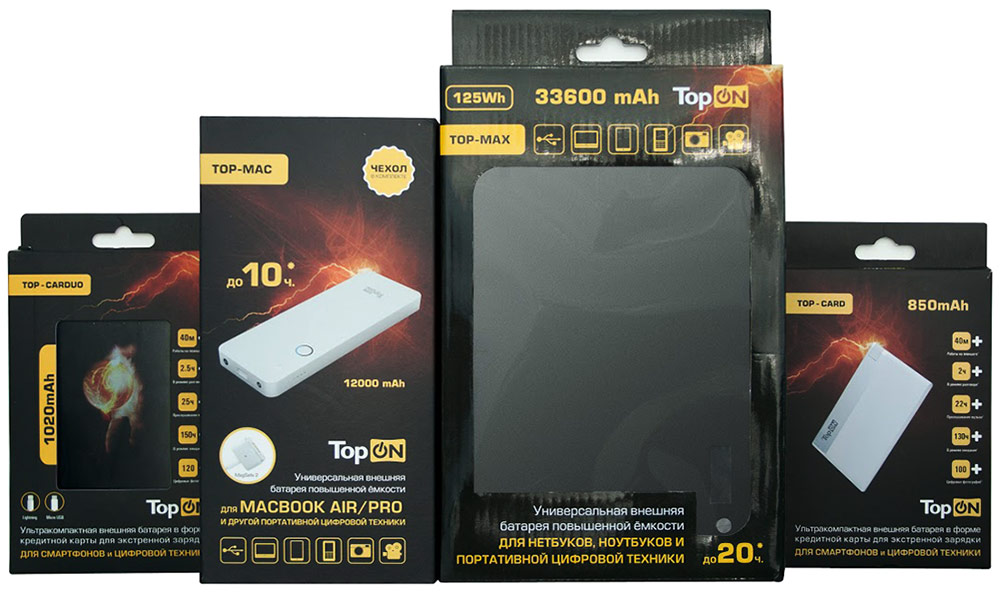

Все батареи упакованы в коробки из качественного картона с вполне узнаваемой «фирменной» раскраской. Комплектация различная — в полном соответствии с назначением, но у всех есть буклетик с описанием на русском языке.

Для перечисленных моделей производитель заявляет о том, что батареи сохраняют не менее 80% своей емкости после более чем 350 циклов заряд-разряд. Если же вернуться к моделям TopON, рассмотренным нами ранее, то там зачастую речь шла о «500 циклах без потери емкости». Сложно сказать, почему формулировки поменялись; возможно, фраза «без потери емкости» подразумевала вовсе не поддержание емкости на заявленном в спецификации уровне, а всего лишь сохранение хоть какой-то работоспособности аккумуляторной батареи, поэтому и количество циклов указывалось заметно более высоким. Сейчас же понятие «сохранение емкости» конкретизировано.


Top-Max: универсальная внешняя батарея повышенной емкости для нетбуков, ноутбуков и портативной цифровой техники

Именно так, как мы указываем в заголовках, именуются образцы на упаковках.

Характеристики, внешний вид, функции

Универсальная внешняя батарея Top-Max

Батарею с таким названием мы уже представляли нашим читателям, и были удивлены, получив от производителя давно знакомую коробку. При ближайшем рассмотрении оказалось, что название осталось прежним, внешний вид тоже не претерпел существенных изменений, но перемены всё же заметны.

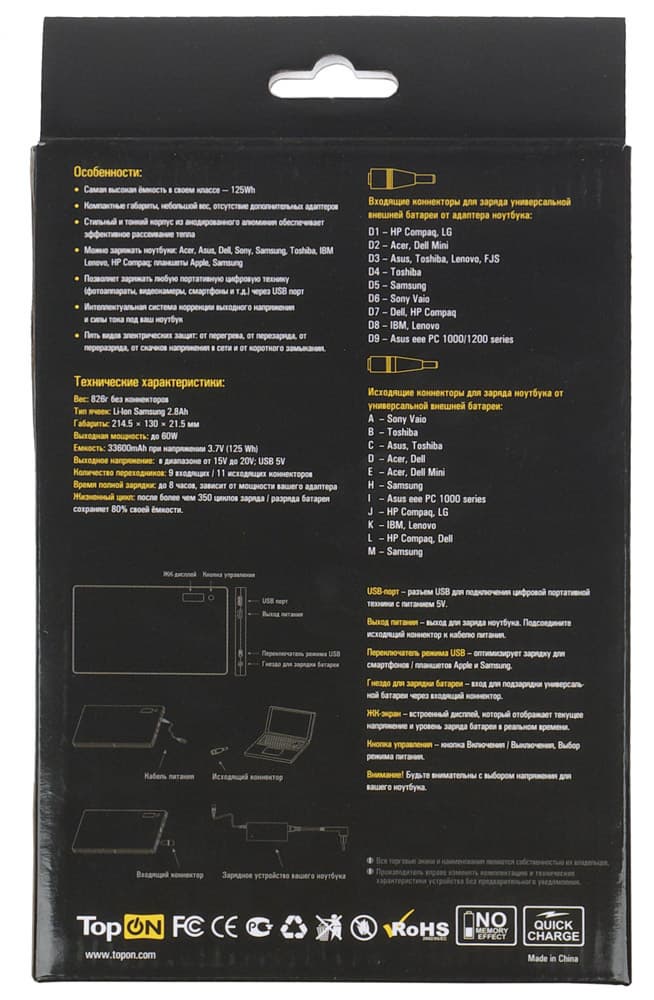

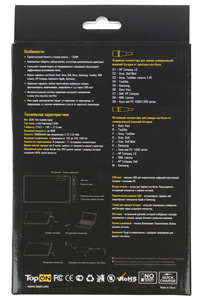

Сначала об упаковке: к сожалению, от прежней версии у нас сохранилась фотография только передней стенки коробки, и здесь отличие только в надписи «33600 mAh» у свежей версии батареи. Но лучше бы этой надписи не было: она лишь вводит в заблуждение — у старого-то аккумулятора емкость, выраженная в миллиампер-часах, была втрое меньше, каких-то 11200 мА·ч… Тут мы в очередной раз должны призвать громы и молнии на головы любителей использовать подобные внесистемные единицы: емкости у старой и новой версий батарей Top-Max совершенно одинаковые — 125 ватт-часов (такая надпись тоже есть на старой и новой упаковках, только менее заметная), просто аккумуляторные ячейки раньше объединяли в блоки по 11,1 В, а сейчас речь идет о «родном» для литий-ионных ячеек напряжении в 3,7 В. Отсюда и кажущееся утроение емкости, которое касается только миллиампер-часов.

Вот список заявленных параметров:


Характеристики батареи Top-Max
Емкость аккумулятора125 Вт·ч (3,7 В, 33600 мА·ч )
Тип аккумулятораLi-ion
Выходыуниверсальный 12/14,5/16/16,5/18,5/19 В
1 × USB (5 В, до 2 А)
Выходная мощностьдо 60 Вт
(макс. ток от 3,2 до 4,0 А в зависимости от выходного напряжения)
Вход для зарядкиот штатного БП ноутбука 15–24 В, 2–5 A
Наличие зарядного устройства от сети 220 Внет
Размеры214,5×130×21,5 мм
Вес (по нашему замеру), кг:
устройства
комплекта
в упаковке


0,89
1,07
1,19
Описание на сайте производителя
Универсальная внешняя батарея Top-Max

Для читателей, не знакомившихся с предыдущей версией Top-Max, расскажем немного о внешнем виде: черная увесистая коробка размером немного меньше книги, на одном из коротких торцов которой находятся входной и выходные разъемы, а также небольшой переключатель. Крышки сделаны из анодированного алюминия, к нижней приклеены небольшие круглые ножки из силикона, на верхней находятся единственная управляющая кнопка и окошко индикатора.

Универсальная внешняя батарея Top-Max

Пока заметные отличия от прежней версии невелики: кнопка переместилась ближе к торцу с разъемами да исчезли окружавшие ее дугой светодиоды. Разъемов, как и раньше, три: порт USB, четырехконтактный выходной «Out» для подключения ноутбуков и двухконтактный входной «In» для зарядки аккумуляторов Top-Max.

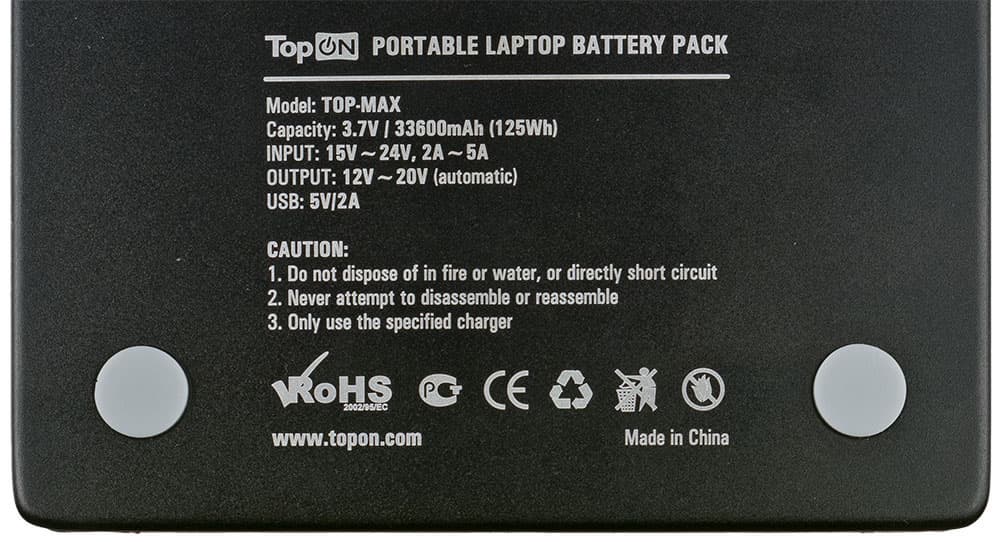

Если присмотреться к надписям, то изменилась функция переключателя — если раньше были вполне понятные «On» и «Off», то теперь таинственные «A» и «S». Инструкция дает расшифровку: это нужно для оптимизации зарядки смартфонов и планшетов Apple и Samsung соответственно. Естественно, речь не идет о каких-то особых значениях напряжения — стандарт USB определяет выходное напряжение однозначно, однако некоторые устройства требуют еще и определенного состояния двух сигнальных проводов; очевидно, оно как раз и обеспечивается переключателем в соответствии с требованиями этих двух производителей. А включение и выключение выходов осуществляется нажатием на кнопку, находящуюся на верхней панели.

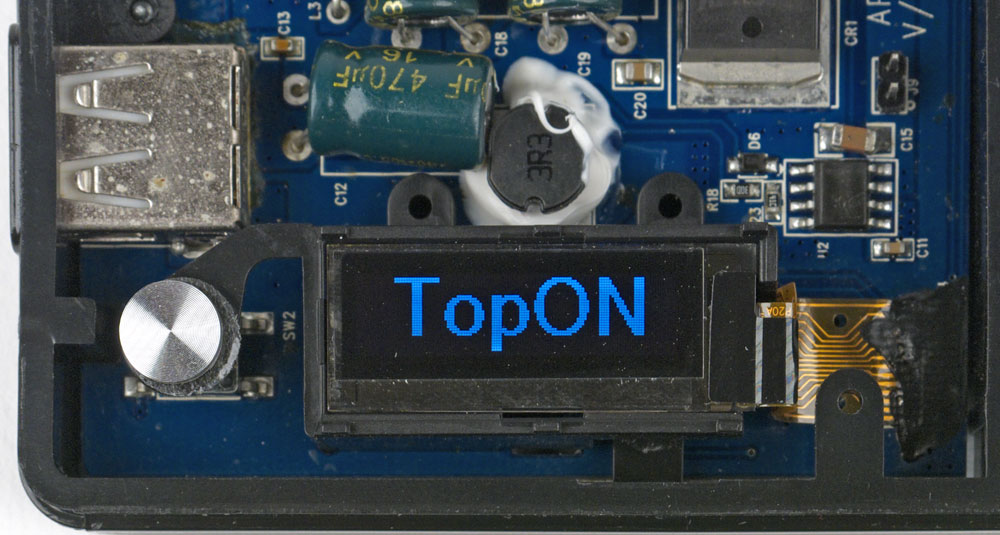

После включения становится заметным еще одно отличие: индикатор, сохранив размер, стал совсем другим — вместо трех семисегментных светодиодных элементов красного цвета, дающих хоть и вполне читаемые, но всё же слегка расплывчатые цифры, теперь имеется настоящий двухстрочный LED-дисплей. Правда, символы стали меньше по размеру, но их помещается гораздо больше, особенно с учетом появившейся возможности реализовать бегущую строку, а отменная четкость облегчает считывание информации. К тому же лунно-белые буквы и цифры на темном фоне смотрятся гораздо эффектнее.

Универсальная внешняя батарея Top-Max

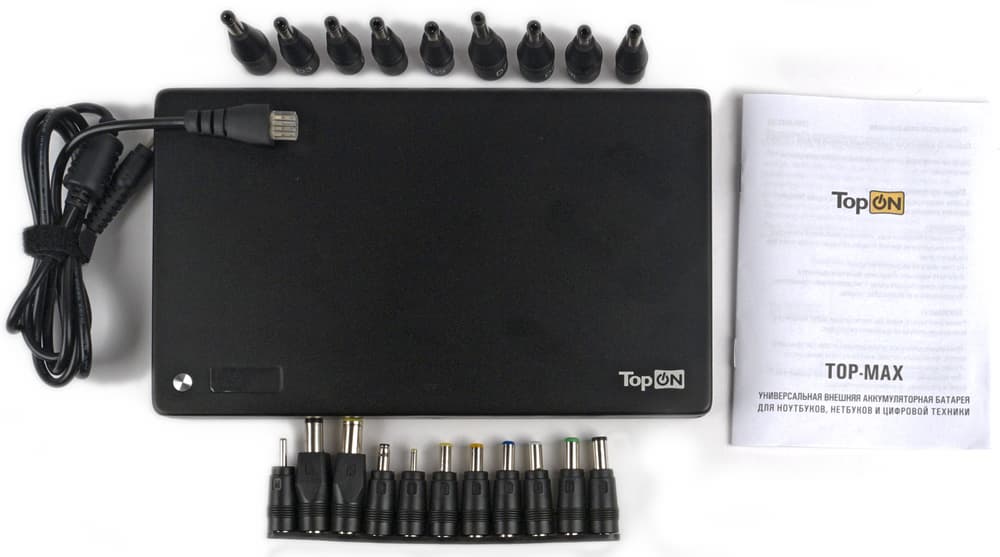

Комплектация существенно изменилась. Осталось прежним лишь количество «входящих коннекторов» (так соответствующие переходники называются в инструкции) — их девять.

А вот «исходящих коннекторов» стало меньше: одиннадцать вместо четырнадцати, да и внешний вид их изменился — для подключения к внешней батарее используется двухконтактный, а не четырехконтактный разъем. Точно такие же мы видели в комплекте универсального адаптера Top-Combo, только там их было десять.

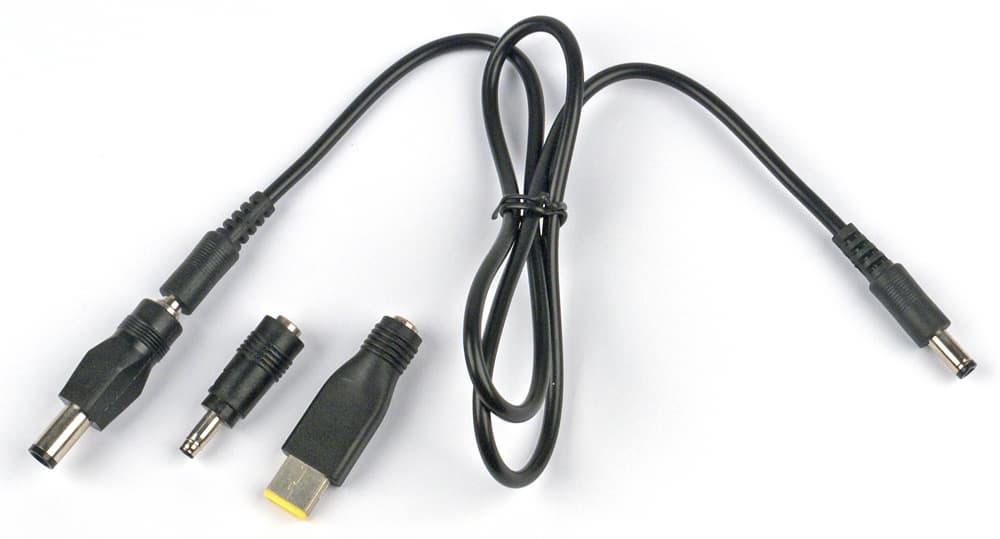

Соответственно изменился и кабель: четырехконтактный разъем остался только на одном его конце, а на другом теперь двухконтактный. Остались и фиксатор с «липучкой», и ферритовое кольцо, да и длина практически та же, что и раньше — 1,15 м. Проводов в кабеле уже не четыре, а два, и появилась маркировка: 20 AWG, то есть сечение чуть более 0,5 мм² — для максимального заявленного выходного тока в 4 ампера маловато, но критически малым такое сечение не назовешь.

Этот комплект призван обеспечить работу с ноутбуками Acer, Asus (в т. ч. Eee PC), Dell, HP Compaq, IBM Lenovo, LG, Samsung, Sony, Toshiba. По сравнению с прежним вариантом в списке отсутствует упоминание Fujitsu Siemens.

Самые разные устройства, включая популярные модели Apple, можно подключать и к выходу USB, но кабели придется использовать из комплекта самих устройств.

Входящие коннекторы имеют маркировку D1…D9, исходящие помечены буквами латинского алфавита от A до M (почему-то кроме F). В инструкции и на упаковке приведены расшифровки: технике каких производителей соответствуют эти обозначения. Непонятно лишь назначение переходника D3: его части male и female одного типа, то есть получается «переход сам на себя».

Корпус достаточно легко вскрыть, к тому же мы получили на это разрешение, поэтому можем представить вниманию читателей фотографию внутренностей устройства:

Универсальная внешняя батарея Top-Max

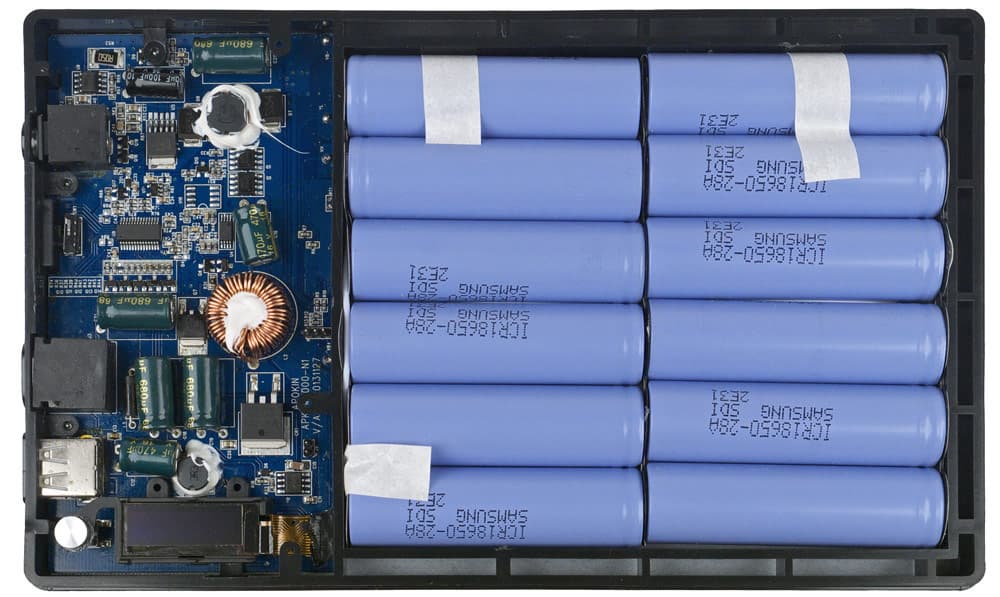

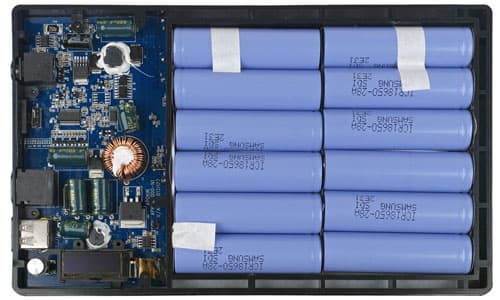

Как видите, использованы 12 аккумуляторных ячеек Samsung ICR18650-28A 3,7 В 2800 мА·ч.

Испытания

Разряд

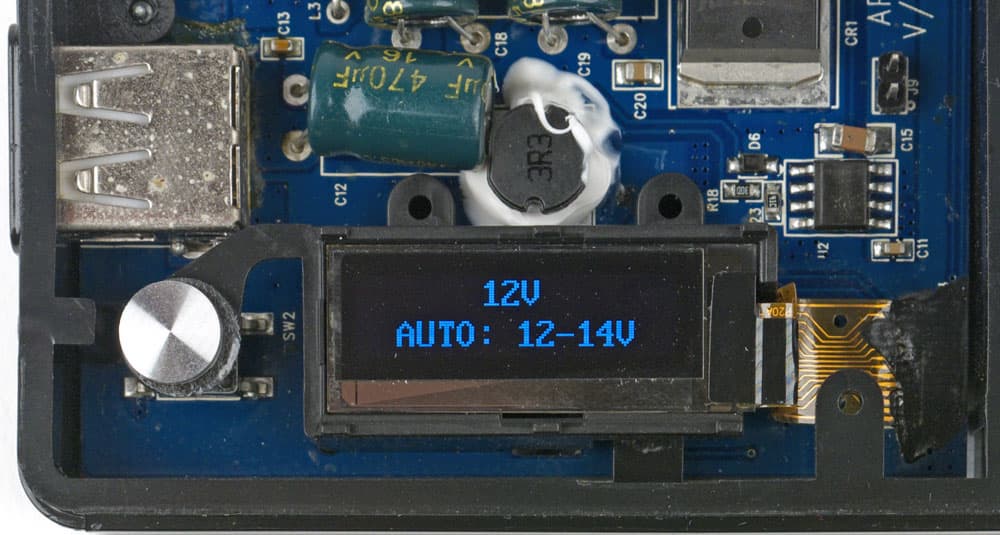

После включения Top-Max кнопкой на дисплее высвечивается предложение выбрать выходное напряжение:

Универсальная внешняя батарея Top-Max

Диапазон достаточно широкий — шесть ступеней от 12 до 19 вольт (раньше было четыре ступени), причем в списке характеристик инструкции есть неточность: там указано от 15 до 20 вольт, что соответствует возможностям предыдущей версии Top-Max.

Универсальная внешняя батарея Top-Max           Универсальная внешняя батарея Top-Max

Универсальная внешняя батарея Top-Max           Универсальная внешняя батарея Top-Max

Универсальная внешняя батарея Top-Max           Универсальная внешняя батарея Top-Max

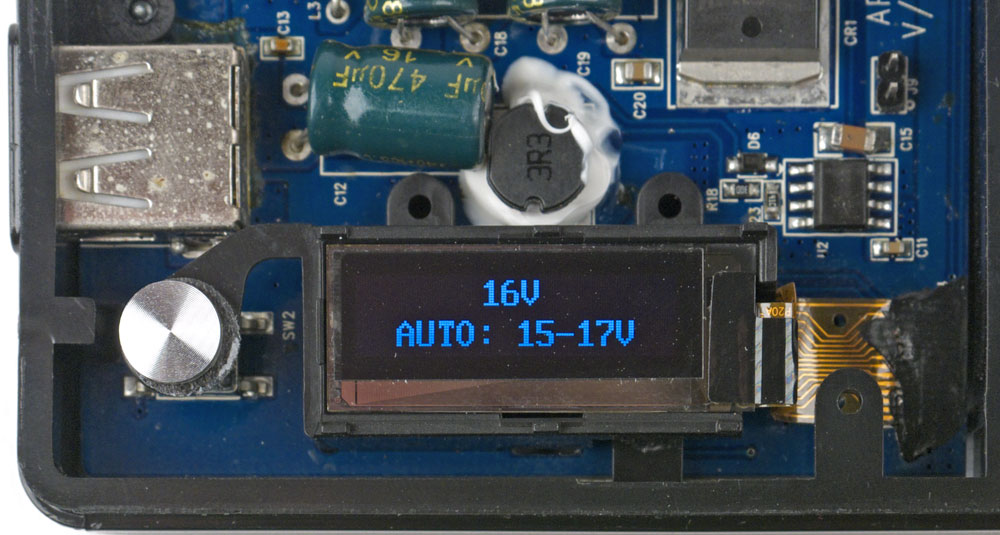

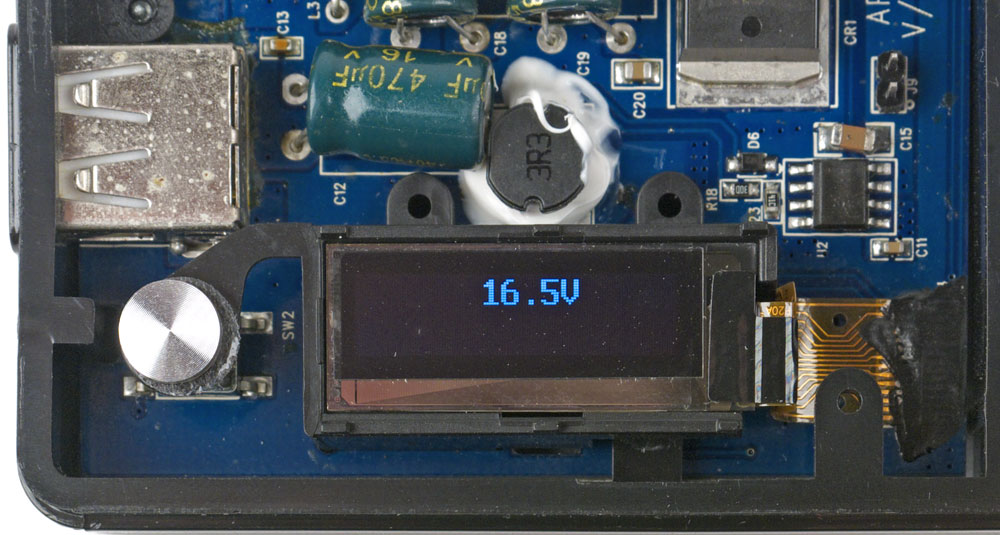

Выбор осуществляется нажатиями кнопки в течение 10 секунд после включения (в дальнейшем менять напряжение уже будет нельзя), а когда на дисплее появится нужное напряжение, надо кнопку нажать и немного подержать, пока изображение на дисплее не сменится вот таким:

Универсальная внешняя батарея Top-Max

Как видите, помимо вполне конкретных значений выходного напряжения есть и диапазоны, сопровождаемые словом «Auto» — например, «19 V, Auto 18-20 V», а в инструкции и на упаковке есть фраза «Интеллектуальная система коррекции выходного напряжения и силы тока под ваш ноутбук». Ну, про силу тока явно немножко загнули — ноутбук потребит ровно столько, сколько требуется ему в данный момент, и тут возможен лишь один вариант: максимальный ток внешней батареи меньше, чем нужно для питания ноутбука в каком-либо режиме работы с высоким энергопотреблением, и тогда возможны нехорошие варианты вплоть до отключения Top-Max из-за срабатывания защиты по току, однако вряд ли это можно назвать «интеллектуальной коррекцией».

А вот коррекция напряжения в прежней версии Top-Max действительно была, точнее — был автовыбор выходного напряжения в соответствии с подключенным «исходящим коннектором». Но тогда коннекторы имели четыре контакта, два из которых как раз и использовались для идентификации, а в новом варианте «исходящие коннекторы» являются простыми переходниками. Чтобы убедиться в этом на все сто процентов, мы попробовали в том самом режиме «19 V, Auto 18-20 V» подключать разные переходники, причем меняли их, выключая внешний аккумулятор кнопкой, а потом включали — ведь, как сказано в инструкции, изменение выходного напряжения возможно только в первые 10 секунд после включения, а потом менять его нельзя, чтобы предотвратить повреждение подключаемого устройства. Конечно, чуда не произошло: с любым из коннекторов напряжение и на холостом ходу, и под нагрузкой оставалось одинаковым.

Таким образом, получается, что минимум две установки, на на 16,5 и 18,5 вольт, лишние: реальные выходные напряжения мало отличаются от того, что наблюдается при выборе напряжения соответственно в 16 и 19 вольт:


НагрузкаУстановка
16V (Auto 15-17V)16,5V18,5V19V (Auto 18-20V)
холостой ход16,9 В17,4 В19,3 В20,0 В
3,0 А16,1 В16,6 В18,5 В19,3 В
3,4 А16,0 В16,5 В18,4 В19,3 В

Как видите, разница выходных напряжений в пределах 5%, и для реальных нагрузок такое отклонение существенной роли не играет.

Надо еще сказать, что при выключении кнопкой устройство не запоминает текущую установку для «Out», и выходное напряжение приходится задавать каждый раз после включения, начиная с 12 В. Торопиться при этом не надо: если быстро нажимать на кнопку, то очень легко проскочить нужное значение.

Как обычно, мы делали замеры времени работы при разных установках значений выходного напряжения и при разных токах нагрузки, задаваемых с высокой точностью при помощи лабораторного эквивалента нагрузки Unicorn SL-300.

Как отмечено в таблице характеристик, максимально допустимый ток нагрузки зависит от выбранного выходного напряжения; уточним:


Установленный режим для «Out»Максимальный ток нагрузки
12V (Auto 12-14V)4,0 A
14,5V
16V (Auto 15-17V)3,75 A
16,5V
18,5V3,51 A
19V (Auto 18-20V)18V/3,5 A; 19V/3,4A; 19,5V/3,3A; 20V/3,2A

Это то, что написано в инструкции. Значение 3,51 А для режима «18,5V», скорее всего, надо воспринимать как 3,5 А, но это мелочь. А вот с учетом сказанного выше про режимы «Auto» значения в последней строчке становятся совершенно непонятными; не могли они перекочевать и из прежней версии Top-Max, где были такие данные: максимальный ток для 15 В — 4 А, для 19 В — 3,16 А, для 20 В — 3 А.

И вообще с режимом «19V (Auto 18-20V)» дело обстоит непросто. Мы начали с токов, превышающих любой из перечисленных для этого режима, и понемногу уменьшали их; результаты с комментариями приведены в таблице.


Установка «19V (Auto 18-20V)», Uхх=20,0 В
Ток нагрузкиВыходное напряжение: начальное значение и поведениеКомментарий
4,0 A18,9 В, стабильночерез 26 минут отключился (нагрев 23 °C), индикация заряда 100%.
После паузы в 1 минуту проработал еще две минуты и отключился (нагрев 26 °C), индикация заряда 100%.
После паузы в 30 минут проработал менее минуты и отключился (нагрев 6 °C), индикация заряда 99%.
Далее без перерыва перешли к следующему значению тока нагрузки.
3,8 A18,9 В, стабильночерез 20 минут отключился (нагрев 21 °C), индикация заряда 73%.
Перешли к следующему значению тока нагрузки.
3,6 A19,0 В, стабильночерез 20 минут отключился (нагрев 21 °C), индикация заряда 65%.
Произвели заряд до 100%, за это время корпус остыл практически до комнатной температуры.
3,4 A19,3 В, через час 19,1 Вчерез 1 час 17 минут отключился (нагрев 24 °C), индикация заряда 31%.
Произвели заряд до 100%, за это время корпус остыл практически до комнатной температуры.
3,2 A19,3 В, через полчаса 19,1 В, далее стабильночерез 1 час 28 минут отключился (нагрев 19 °C), индикация заряда 32%.
Произвели заряд до 100%, за это время корпус остыл практически до комнатной температуны.
3,0 A19,3 В, стабильно, лишь за 4-5 минут до отключения опускается до 19,2 Вчерез 1 час 29 минут отключился (нагрев 18 °C), индикация заряда 32%.
Перерыв 5 минут, проработал менее минуты и отключилось.
Еще пауза 15 — устройство остыло почти до комнатной температуры, но после запуска проработало всего несколько секунд и отключилось; показания индикатора 31%.

Нагрев указан для самой горячей точки корпуса, находящейся возле выходного разъема, относительно комнатной температуры.

Таким образом, списывать отключение до исчерпания заряда на перегрев нельзя. Видимо, срабатывает ограничение, призванное исключить глубокий разряд батарей, чтобы тем самым продлить срок их службы. Но остается непонятным, почему нельзя было отградуировать индикацию так, чтобы отключению соответствовали показания остатка заряда, близкие к нулю — тогда у владельца не возникал бы законный вопрос: а как «добыть» из аккумуляторов еще почти треть заряда?

В плане шкалы остатка заряда вопрос решился во время других тестов: нам все же удавалось практически полностью исчерпать энергию в аккумуляторе, чтобы показания уровня заряда стали «Level: 00%». Почти сразу после этого на дисплее отображалось мигающее сообщение «Low Battery. Please Charge», и через пару секунд Top-Max отключался. Но в отношении неполного использования накопленного заряда в режиме «19V (Auto 18-20V)» недоумение так и осталось.

С другими режимами выхода «Out» подобного не наблюдалось: разряд происходил до значений, близких к нулю. А до нуля разрядить удалось лишь в самом щадящем режиме — при подключении нагрузки к выходу USB. Результаты мы, как обычно, свели в таблицу.


Режим для «Out»Uхх, ВТок нагрузки, АНапряжение на нагрузке, ВВремя работы, чч:ммЭнергия, Вт·чКПДНагрев,  °CПримечание
в начале разрядав процессе разрядасреднее
19V (Auto 18-20V)20,03,419,319,1 через час19,21:1783,867%22остаток заряда по индикатору 31%
3,219,319,1 через час19,21:2890,172%19остаток заряда по индикатору 32%
16,5V17,43,7516,416,2 через полтора часа16,31:3596,877%19остаток заряда по индикатору 9% *)
3,416,516,4 через полтора часа16,451:52104,484%17остаток заряда по индикатору 3%
14,5V15,24,014,214,1 через полтора часа14,151:48101,981%17остаток заряда по индикатору 3%
12V (Auto 12-14V)13,54,212,512,3 через полтора часа12,41:53100,780%18остаток заряда по индикатору 3%
4,012,512,3 через полтора часа12,42:08105,885%19остаток заряда по индикатору 3%
3,012,812,7 через полтора часа12,752:46105,885%9остаток заряда по индикатору 1%
выход USB5,52,14,74,3 через 3,5 часа4,511:05105,8– **)6остаток заряда по индикатору 0%
2,04,84,75 в конце4,810:35101,681%4остаток заряда по индикатору 0%

*) при попытке включения через 10 минут проработал еще 2 минуты 25 секунд, индикатор показал остаток заряда 7%; после включения еще через 5 минут проработал 50 секунд, остаток заряда 6%; но эти значения в подсчет КПД не вошли.
**) поскольку выходное напряжение в течение всего замера выходило за пятипроцентный предел, то информация приводится справочно и без вычисления КПД.

КПД мы вычисляем как отношение полученного значения энергии, отданной в нагрузку, к заявленному значению 125 Вт·ч.

В предпоследнем столбце указан нагрев относительно комнатной температуры; значение относится к наиболее горячей области корпуса, расположенной возле разъемов. Как видите, при максимальных токах и высоких напряжениях батарея нагревается заметно, причем зачастую весь ее корпус становится неприятно горячим, поэтому желательно обеспечить нормальный теплообмен с окружающей средой, а не прятать Top-Max в сумку.

Для установок выходного напряжения «16V (Auto 15-17V)» и «18,5V» значения не указаны, поскольку они близки к полученным соответственно для «16,5V» и «19V (Auto 18-20V)».

Как видите, во всех случаях при заявленных максимальных токах (а порой и при некотором превышении) выходные напряжения очень стабильны в течение всего времени разряда.

КПД в большинстве случаев оказался на неплохом уровне, исключая разве что случай с максимальным выходным напряжением.

Работа защиты

Заявлены четыре вида защиты: от перегрузки, короткого замыкания, скачков напряжения и перегрева. В наших условиях мы можем проверить первые два.

Защита от короткого замыкания по выходу USB срабатывает через 1–1,5 секунды, вернуться в рабочий режим можно практически сразу — достаточно включить устройство кнопкой.

При коротком замыкании на выходе «Out» (установка «19V (Auto 18-20V)») защита тоже срабатывает очень быстро; включить Top-Max также можно кнопкой, но нужно подождать минуту или полторы.

Работа защиты от перегрузки отражена в таблице. При тестировании мы считали, что если при заданном токе батарея не отключается в течение 3 минут, то защита от перегрузки для этого тока отсутствует.


Ток нагрузкиВыходное напряжениев начальный моментСрабатывание защиты
Установка «19V (Auto 18-20V)»
4,5 А18,9 Вотключение через 3-5 сек
4,4 А18,9 Вотключение через 13–14 сек
4,3 А18,9 Вотключение через 1:25 мин
4,1 А18,9 Вне срабатывает в течение 3 минут
Установка «16V (Auto 15-17V)»
5,2 А15,5 Вотключение через 3-4 сек
5,0 А15,5 Вотключение через 2:30 мин
4,3 А18,9 Вне срабатывает в течение 3 минут
Установка «12V (Auto 12-14V)»
6,2 А11,8 Вотключение через 3-4 сек
6,0 А11,9 Вне срабатывает в течение 3 минут
Выход USB
2,5 А3,7 Вотключение через 30–35 сек
2,3 А4,5 Вне срабатывает в течение 3 минут(напряжение падает до 3,5 В)

Чаще всего сразу после отключения устройство можно сразу включить кнопкой, но иногда приходится подождать с минуту.

По итогам проверки работы защиты и тестирования устройства с нагрузками, превышающими заявленные лимиты, можно сделать и такой вывод: внешняя батарея при всех значениях выходных напряжений может в течение достаточно продолжительного времени отдавать токи, заметно превышающие заявленный для данного режима максимум. Таким образом, вполне можно использовать Top-Max для питания ноутбуков, блоки питания которых при том же напряжении рассчитаны на больший ток: ведь в реальных режимах работы ноутбуки редко потребляют максимальные токи в течение длительного времени. Правда, для ноутбуков с питанием 12–14 В потребление токов в 5 ампер и более представить себе сложно, но ведь нагрузками могут быть не только ноутбуки или нетбуки.

Заряд

Для заряда встроенных li-ion элементов предлагается использовать блок питания ноутбука, с помощью одного из входящих коннекторов подключаемого к разъему «In». При подключении БП в верхней части индикатора появляется бегущая строка со словом «Charging», а в нижней отображается уровень заряда:

Универсальная внешняя батарея Top-Max

Можно использовать блоки питания с самыми разными параметрами, лишь бы их выходное напряжение находилось в пределах 15–24 В. Максимальный ток, который способен обеспечить БП, определяющей роли не играет: производитель рекомендует, чтобы он был не менее 2 А, но, собственно, у «ноутбучных» и даже «нетбучных» блоков питания меньше двух ампер обычно и не бывает.

Однако от выходных параметров БП будет сильно зависеть время зарядки встроенных в Top-Max аккумуляторных ячеек. Мы использовали довольно мощный блок питания от ноутбука Asus, обеспечивающий ток до 4,74 А при напряжении 19 В, и процесс заряда в среднем длился 4 часа 25 минут. Естественно, если БП будет менее мощный, то время увеличится. Нагрев внешней батареи в процессе заряда слабый.

Об окончании заряда свидетельствует надпись на дисплее «Charge Complete. Level: 100%».

При зарядке напряжение присутствует лишь на USB-выходе, а разъем для подключения мощных нагрузок отключается. Отсутствие в комплекте источника питания предполагает зарядку батареи от штатного БП ноутбука, а поскольку время заряда превышает время автономной работы не только большинства ноутбуков, но даже ультрабуков и планшетов при сколь-нибудь значительной загрузке, то владельцу порой придется выбирать между работой на ноутбуке и зарядкой Top-Max.


Выводы

Нельзя сказать, что новая модификация Top-Max однозначно лучше прежней. Главный параметр — емкость — остался на том же уровне, КПД в большинстве режимов тоже, но для максимального выходного напряжения он снизился, а для выхода USB повысился.

Изменился набор значений выходного напряжения, а максимальные токи остались примерно на том же уровне. С USB-портом и в этом плане дело стало лучше: если раньше максимальный ток не указывался, а наш замер показал весьма скромную величину в 1 А, то сейчас появилось и официальное значение 2,0 А, которое полностью соответствует действительности.

Индикация теперь и информативнее, и просто современнее. Зато комплектация стала беднее: коннекторов для подключения нагрузок не 14, а 11, да к тому же они потеряли былую «интеллектуальность» и уже не задают выходное напряжение автоматически. По-прежнему нет чехла, в который можно было бы упаковать если не саму батарею, то хотя бы кабель и переходники.

Стабильность выходных напряжений в процессе разряда осталась на прежнем высоком уровне, да и заявленные максимальные токи вполне соответствуют действительности.

Так что в целом новую версию внешней батареи Top-Max можно признать удачной.

Напомним: перед покупкой Top-Max лучше убедиться, что в комплекте есть переходники (входящий и исходящий), соответствующие вашей модели ноутбука. Причем отличия разъемов порой очень невелики, и проверять лучше не «на глаз», а подключением как ноутбука к выходу батареи, так и блока питания к ее входу.


Top-Mac: универсальная внешняя батарея повышенной емкости для Macbook Air/Pro и другой портативной техники

Характеристики, внешний вид, функции

Универсальная внешняя батарея Top-Mac

Очевидно, устройство совершенно новое, даже описание на сайте производителя на момент написания обзора отсутствовало, да и в продаже предложений Top-Mac не было.


Характеристики батареи Top-Mac
Емкость аккумулятора44,4 Вт·ч (3,7 В, 12000 мА·ч )
Тип аккумулятораLi-Polymer
Выходыуниверсальный 9/12/16/18,5/19/19,5/20 В
1 × USB (5 В, до 2,1 А)
Выходная мощностьдо 60 Вт
макс. ток до 4,0 А в зависимости от выходного напряжения
Вход для зарядкиот комплектного БП
Наличие зарядного устройства от сети 220 Весть: 20 В, 2 А
Размеры188×70×16 мм
Вес (по нашему замеру), кг:
устройства
комплекта
в упаковке


0,39
0,71
0,95
Универсальная внешняя батарея Top-Mac

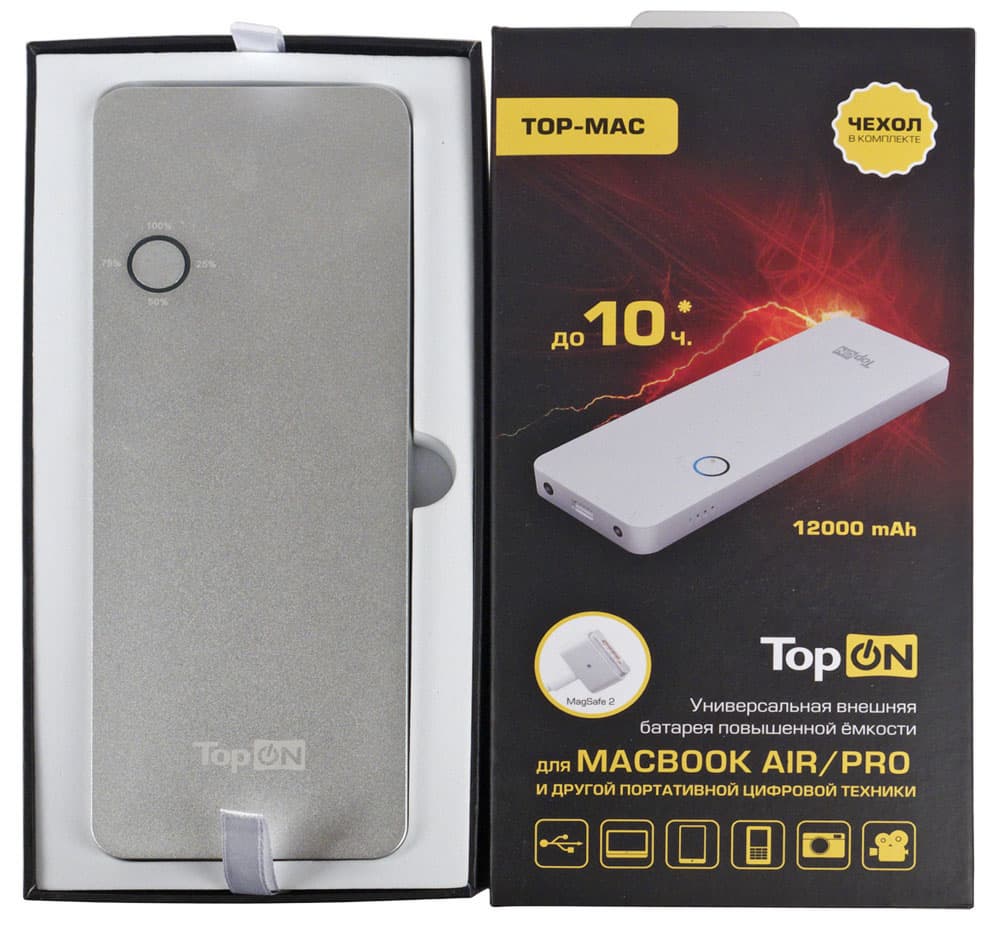

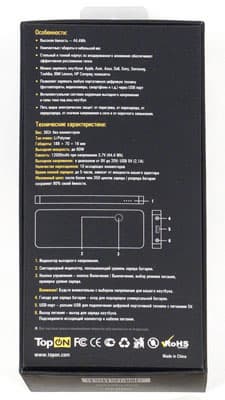

Это устройство имеет самую красивую упаковку: хотя графическое оформление выполнено в общем (и довольно симпатичном) фирменном стиле, однако сама коробка сделана гораздо аккуратнее — это скорее шкатулка из прочного картона. Сама батарея уложена в ложе из мягкого материала, которое извлекается из коробки с помощью тканевых петелек, а под ложем спрятаны остальные комплектующие.

Универсальная внешняя батарея Top-Mac

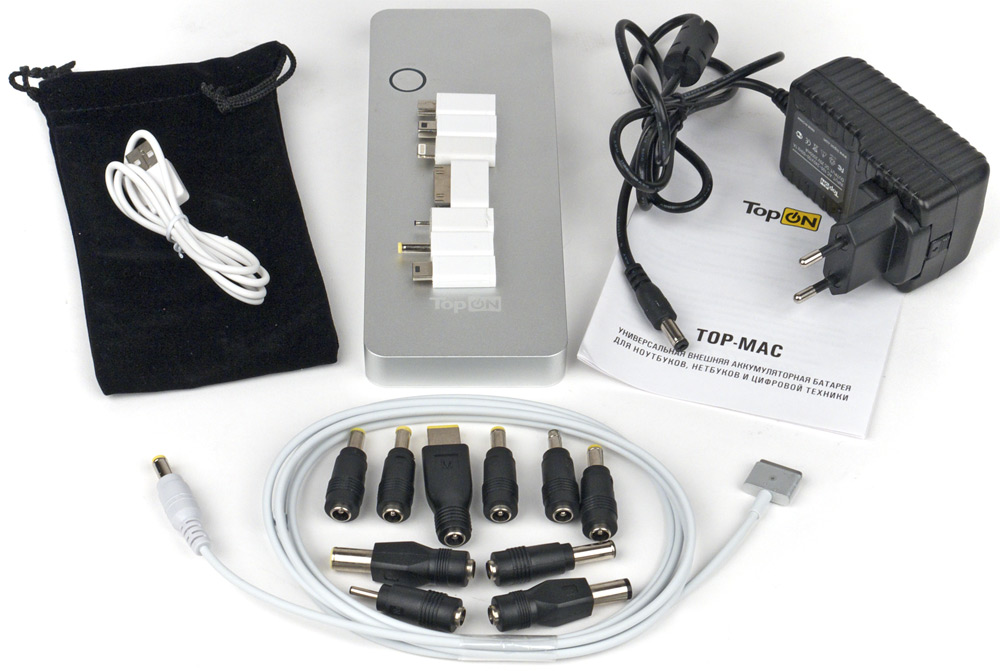

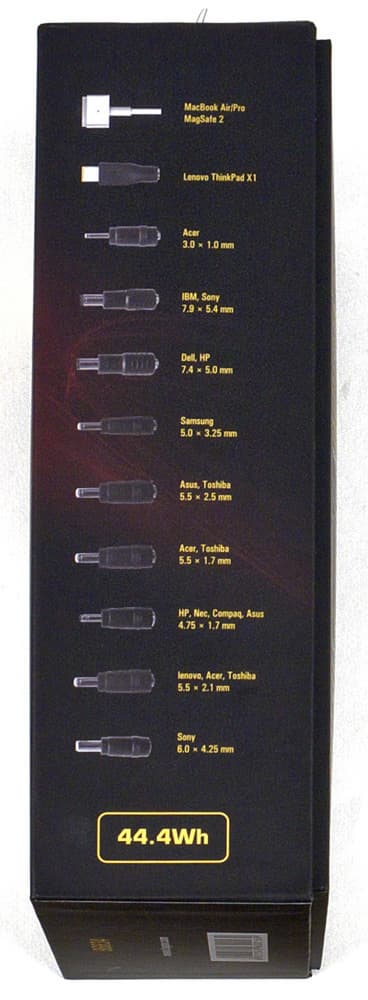

Кроме того, батарея Top-Mac еще и самая богато укомплектованная: помимо различного рода переходников и кабелей, есть блок питания, позволяющий заряжать имеющийся в Top-Mac аккумулятор от сети 220 В, а также чехольчик-кисет из бархатистого материала.

Универсальная внешняя батарея Top-Mac

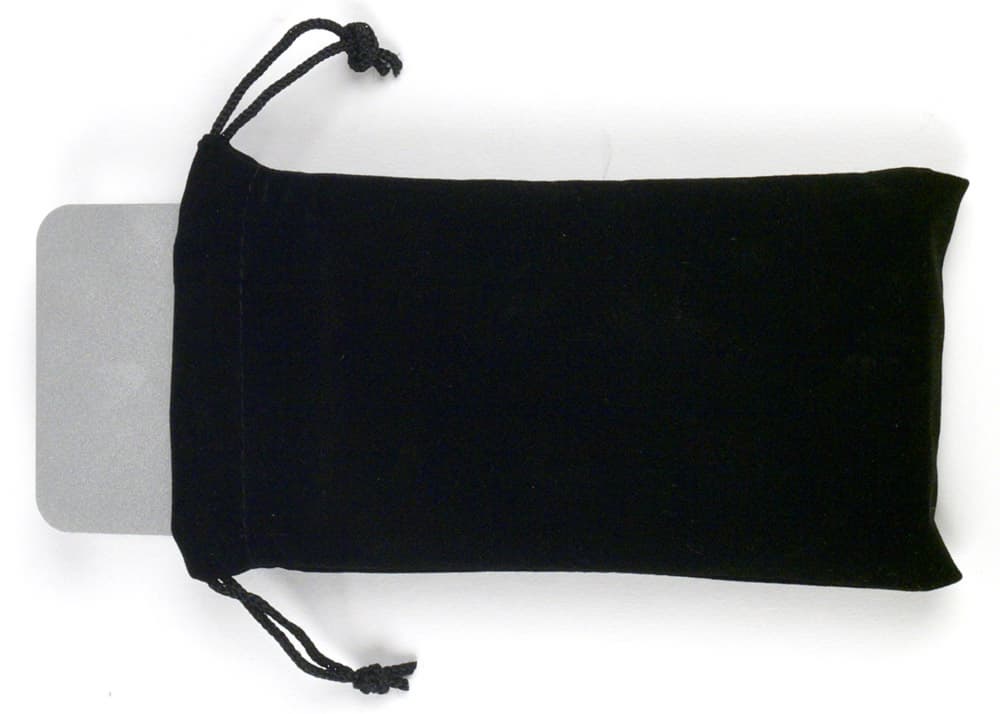

Правда, в чехол не поместятся ни само устройство, ни БП, а только набор кабелей и переходников.

Универсальная внешняя батарея Top-Mac

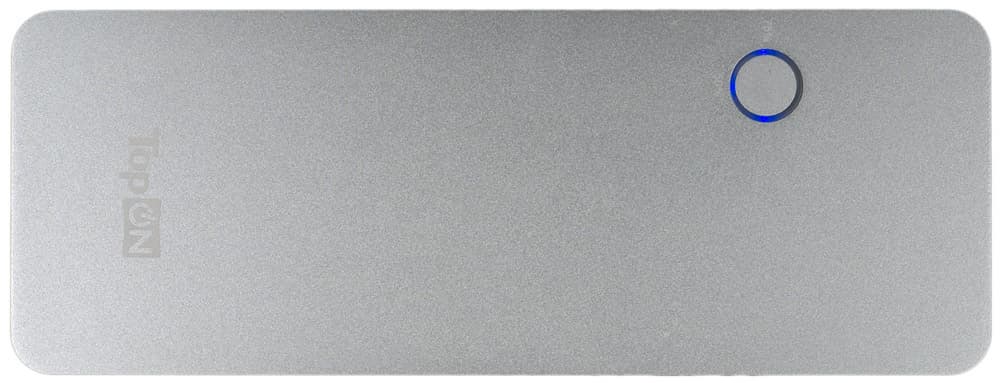

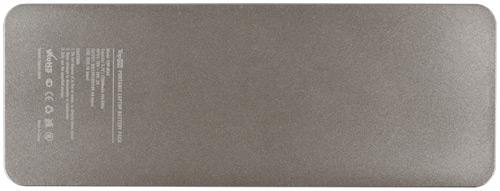

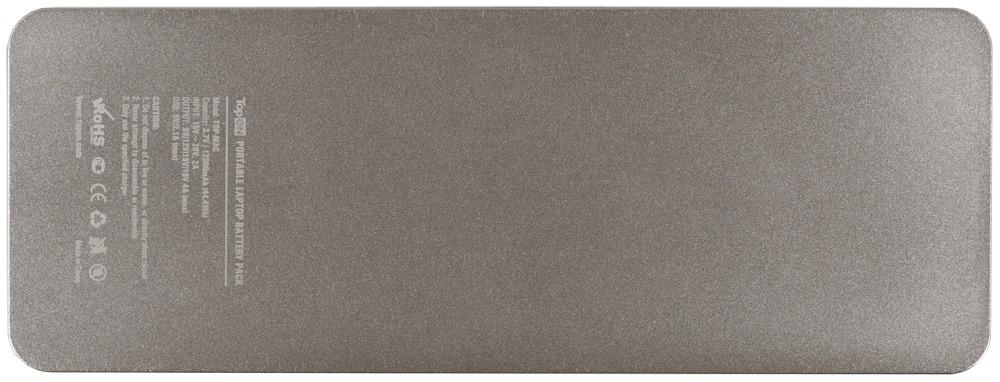

Ну, и внешний вид вполне щегольский: серебристый брусок со скругленными углами. Немного подводят надписи, сделанные белой краской — на серебристом фоне они читаются плохо, приходится искать подходящий угол наблюдения. Правда, надписей не так уж и много, поэтому особой проблемы нет.

Корпус не просто серебристый: он сделан из анодированного алюминия, что улучшает теплоотвод при подключении мощных нагрузок.

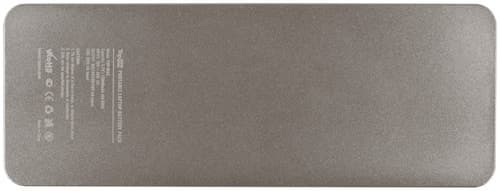

И расцветка, и название намекают на то, что батарея ориентирована на работу с продукцией Apple — iPad, iPhone, iPod. Соответственно в комплекте есть и переходник Lightning, и дополнительный кабель с коннектором MagSafe 2 для MacBook Air/Pro. Хотя, конечно, список поддерживаемой техники гораздо шире: есть кабель длиной 65 см и десять коннекторов для подключения ноутбуков Sony, Acer, IBM Lenovo, Toshiba, Nec, Asus, HP, Benq, Samsung, Dell.

Универсальная внешняя батарея Top-Mac         Универсальная внешняя батарея Top-Mac

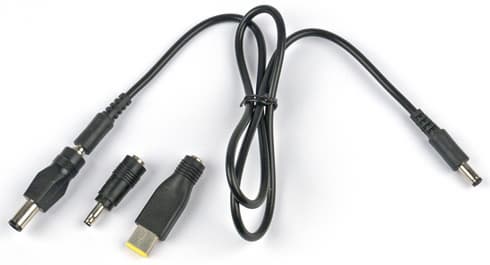

Устройства с пятивольтовым питанием подключаются с помощью кабеля USB—Micro-USB той же длины и набора из семи переходников, среди которых, кроме уже упомянутого Lightning, есть переходники для Samsung, Nokia, Mini-USB.

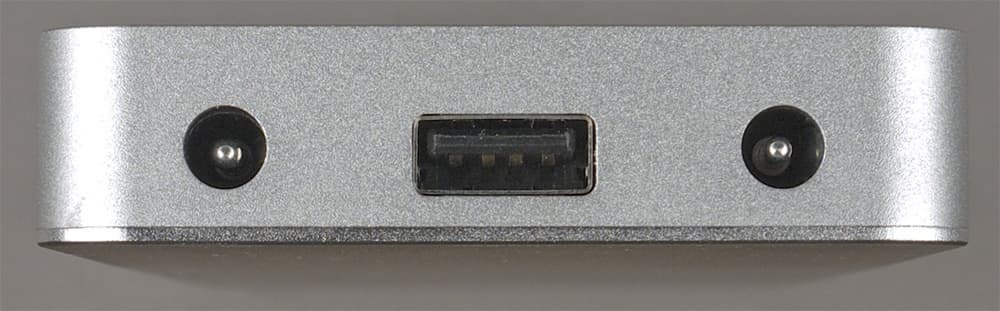

Соответственно на одном из коротких торцов Top-Mac есть три разъема: «DC In» для штатного блока питания при зарядке встроенной батареи, «DC Out» с напряжением питания, регулируемым в зависимости от выбранной модели ноутбука, а также порт USB.

Универсальная внешняя батарея Top-Max

Хотя на фото входной и выходной разъемы выглядят похожими, они всё же разные, и случайно подключить блок питания в «DC In» не получится.

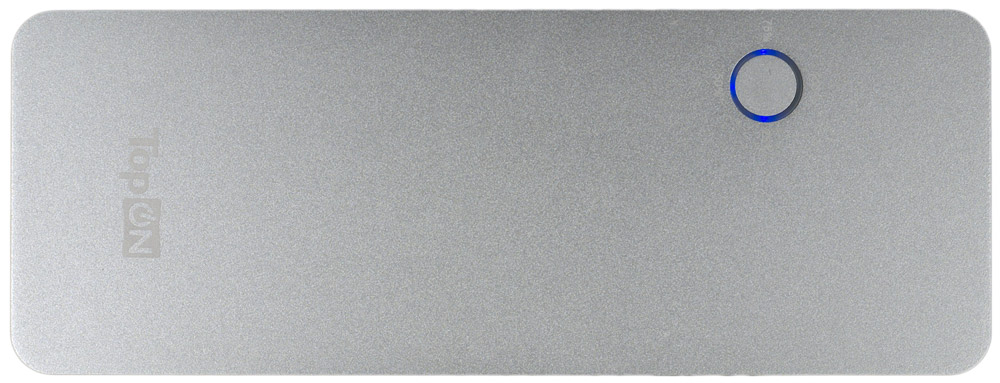

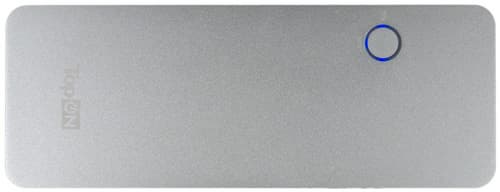

На верхней плоскости корпуса расположилась единственная управляющая кнопка, которая включает устройство и помогает выбрать напряжение на «DC Out». На прилегающем торце есть четыре небольших синих светодиода, показывающих установленное напряжение: 9, 12, 16 и 19 вольт (при выключении установка запоминается).

Универсальная внешняя батарея Top-Max

Саму кнопку окружает прозрачное пластиковое кольцо, подсвечиваемое еще четырьмя светодиодами того же цвета. Они являются индикаторами включения, а также позволяют оценить заряд по стандартной схеме: каждый светодиод соответствует 25% заряда, и если горят все четыре, то батарея заряжена на 75–100%, а если горит только один, значит, осталось менее четверти заряда, и батарею следует подзарядить.

Выключить батарею кнопкой нельзя; при подключенной нагрузке это можно назвать еще одной разновидностью защиты, а без нагрузок Top-Mac сам отключится через 30 секунд.

Вскрывать корпус мы не стали: верхняя крышка держится на тугих защелках или даже на клею, поэтому без повреждений, пусть и небольших, обойтись вряд ли получится, а полученное нами разрешение не подразумевало «силовых методов» вскрытия.

Испытания

Заряд

Во время зарядки выходы Top-Mac не обязательно будут отключены — напряжение может быть и на «DC Out», и на USB, однако есть зависимость от последовательности действий: если внешняя батарея была включена и к ней были подключены нагрузки, то подключение БП для заряда не отключит их, да и включить выходы Top-Mac во время заряда чаще всего получается, но не всегда, какую-то систему нам уловить не удалось.

Инструкция совершенно справедливо не рекомендует одновременно заряжать Top-Mac и питать от него нагрузки, напоминая про увеличение времени заряда и возможность перегрева, однако сформулировано это скорее в виде рекомендации, чем как категорическое требование. Мы напомним еще и о том, что мощность входящего в комплект блока питания не беспредельна, и он попросту может не потянуть зарядку Top-Mac с сильно разряженной батареей при одновременном питании какой-то нагрузки с заметным потребляемым током.

Процесс заряда сопровождается миганием светодиодов, окружающих кнопку, и по их количеству можно оценить, насколько батарея уже заряжена. Когда все четыре начнут гореть постоянно, считается, что процесс закончился. Среднее время заряда в наших тестах составило 2 часа 32 минуты, нагрев как самой батареи, так и блока питания при этом слабый.

Отметим: выходной кабель комплектного блока питания имеет маркировку 18AWG, то есть 0,8 мм² — вполне нормально для тока 2 А. На кабеле есть и ферритовое кольцо, так что бюджетным БП явно не назовешь.

Универсальная внешняя батарея Top-Max

Теперь мы немного отступим от обычной последовательности изложения и перейдем к защите, почему — будет понятно чуть позднее.

Защита

Заявлены те же четыре вида защиты: от перегрузки, короткого замыкания, скачков напряжения и перегрева, мы проверяем первые два.


Ток нагрузкиВыходное напряжение
в начальный момент
Срабатывание защиты
Установка 19 В
4,0 А отключение менее чем через 1 сек
3,9 А отключение через 7–8 сек
Установка 16 В
4,0 А отключение менее чем через 1 сек
3,9 А отключение через 15–16 сек
Установка 12 В
4,0 А отключение менее чем через 1 сек
3,9 А отключение через 8–9 сек
Установка 9 В
4,0 А отключение менее чем через 1 сек
3,9 А отключение через 17–18 сек
Выход USB
2,5 А отключение через 1-2 сек
2,4 А отключение через 2-3 сек
2,3 А4,75–4,77 Взащита не срабатывает в течение 3 минут

Теперь вспомним, что для всех режимов «DC Out» заявлен максимальный ток в 4 ампера, но такой ток при любом выбранном напряжении расценивается как перегрузка. Приходится констатировать, что заявленное значение завышено. И лишь выход USB повел себя не хуже, чем заявлено.

При срабатывании защиты устройство, как правило, не выключается: после снятия перегрузки выходное напряжение восстанавливается. И лишь иногда устройство всё же приходится включать кнопкой.

Защита от коротких замыканий вообще никак не заметна: конечно, напряжение на выходе обнуляется, но индикаторы продолжают гореть — по крайней мере, такое наблюдается в течение 2-3 секунд, дольше держать выходы замкнутыми мы не рискнули. После снятия КЗ напряжение также восстанавливается.

Разряд

Как и в случае с Top-Max, инструкция Top-Mac говорит о «системе интеллектуальной коррекции напряжения и силы тока под ваш ноутбук», и даже перечень возможных напряжений иной, чем обозначено на корпусе: 9/12/16/18,5/19/19,5/20 вольт. На чем основывается работа такой системы и есть ли она вообще в реальности, мы понять так и не смогли: на лабораторной нагрузке напряжения при смене коннекторов оставались неизменными, да иное и представить себе сложно, ведь коннекторы для подключения ноутбуков являются простыми переходниками, без малейших признаков системы идентификации.

Опять же разница между, например, 18,5 и 19 вольтами весьма условна: в отсутствие нагрузки напряжение будет заведомо выше, и при задании 18,5 В вполне может достигнуть 19 В, а при значительной нагрузке заданные 19 В, скорее всего, станут ближе к 18,5 В.

Так что переживать по поводу «системы интеллектуальной коррекции» мы не стали и перешли к замерам при напряжениях, которые обозначаются светодиодами на торце устройства и выбираются кнопкой. Их всего четыре: 9, 12, 16 и 19 вольт, для всех максимальный заявленный ток составляет 4 А, а для порта USB — 2,1 А.

Инструкция не совсем точно описывает процесс задания напряжения на «DC Out»: сначала предлагается подключить кабель к этому выходу. Наш опыт показал: если кабель подключен, то изменить напряжение уже не получится, поэтому делать это надо при свободном гнезде «DC Out».

Результаты замеров приведены в таблице.


Режим для «DC Out»Uхх, ВТок наг-
рузки
,
А
Напряжение на нагрузке, ВВремя работы, чч:ммЭнергия, Вт·чКПДНагрев,  °CПримечание
в начале разрядав процессе разрядасреднее
1919,63,818,5      выходное напряжение начинает быстро падать, через 2 минуты до 14 В — отключили
3,618,5      выходное напряжение начинает быстро падать, через 9 минут до 16 В — отключили
3,418,8через 8 минут 18,9, далее стабильно18,90:3133,275%37корпус очень горячий, трудно держать в руке;
через 15 минут устройство остыло, но не включилось, индицируя малый остаток заряда, т.е. отключение явно было не из-за перегева
3,018,918,9 стабильно18,90:3634,077%24корпус весьма теплый, но держать в руке вполне можно
1616,83,815,7      выходное напряжение начинает быстро падать, через 5 минуты до 12,5 В — отключили
3,515,815,8 стабильно15,80:3734,177%28корпус весьма теплый, но держать в руке вполне можно
3,016,116,1 стабильно16,10:4435,480%19
1212,63,511,711,7 стабильно11,70:5134,878%19
3,011,811,8 стабильно11,81:0136,081%16
99,43,58,58,5 стабильно8,51:0934,277%14
3,08,58,5 стабильно8,51:2234,878%11
выход USB5,22,14,84,8 стабильно4,83:2133,876%9
2,04,84,8 стабильно4,83:5137,083%8

КПД мы вычисляем как отношение полученного значения энергии, отданной в нагрузку, к заявленному значению 44,4 Вт·ч.

В предпоследнем столбце указан нагрев относительно комнатной температуры; значение относится к наиболее горячей области корпуса, расположенной возле разъемов. Как видите, при максимальных токах и высоких напряжениях батарея нагревается заметно, причем зачастую весь ее корпус становится неприятно горячим, поэтому желательно обеспечить нормальный теплообмен с окружающей средой, а не прятать Top-Mac в сумку.

Заряд iPad

Еще один тест — зарядка реального устройства iPad 4. Мы полностью разрядили его собственный аккумулятор (до отключения), а потом подключили к Top-Mac, время от времени ненадолго включая для контроля степени заряда. Таким образом, практически весь потребляемый iPad'ом ток шел на зарядку его аккумулятора.

Значение этого тока было очень стабильным в течение всего процесса: 0,91–0,92 А, и лишь в самом конце слегка уменьшилось. Напряжение на USB-выходе Top-Mac также оставалось постоянным: 5,0 В.

Процесс шел очень долго: через четыре с половиной часа индикатор iPad показал, что его аккумулятор заряжен всего на 40%, а через 8 часов 12 минут Top-Mac выключился — его энергия была исчерпана.

iPad оказался заряженным на 79%; напомним, что его аккумулятор имеет емкость 42,8 Вт·ч (11560 мА·ч, 3,7 В), т.е. чуть менее, чем емкость аккумулятора в Top-Mac (44,4 Вт·ч). Таким образом, и тут КПД внешней батареи оказался на уровне, полученном нами для лабораторных нагрузок: около 76–78%.

Если бы мы не выключали iPad, то, конечно, потребляемый ток оказался бы выше, отключение Top-Mac произошло бы раньше, а заряд встроенного аккумулятора увеличился бы на меньшую величину. Каких-либо цифр мы не приводим, поскольку всё перечисленное сильно зависело бы от режима работы iPad: включены ли беспроводные интерфейсы и с какой интенсивностью ведется обмен через них, от яркости экрана и других факторов.


Выводы

Если бы не был заявлен слишком высокий максимальный ток для универсального выхода, то Top-Mac получил бы оценку «очень хорошо» — и по комплектации, и по внешнему виду, и по возможностям.

Относительно возможностей непременно надо сделать оговорку: всё же эта модель не рассчитана на длительное питание устройств, потребляющих значительную мощность — емкость встроенных аккумуляторных ячеек относительно небольшая (в сравнении с тем же Top-Max), поэтому при выходных напряжениях 16 и 19 вольт время работы на нагрузку 3 А получается в пределах 35-45 минут. Однако уточним: даже если штатный блок питания ноутбука имеет максимальный выходной ток 3,5 А, это не означает, что именно такой ток будет потребляться этим ноутбуком всегда. В очень многих режимах потребляемый ток будет менее 3 ампер, и время автономной работы от Top-Mac возрастет.

Еще раз напомним: перед покупкой лучше убедиться, что в комплекте есть переходник, соответствующий вашей модели ноутбука, причем лучше всего проверить с подключением ноутбука к выходу батареи.


Антиподами этим универсальным и могучим, но габаритным и увесистым «кирпичам» являются следующие два образца, которые имеют размер кредитной карты, что отражено и в их названиях. Конечно, сравнивать их с кредиткой можно только по двум измерениям, а в толщину они значительно больше, но всё же достаточно тонкие, чтобы разместиться не только в сумке или сумочке, но даже в практически любом кармане. К тому же и вес их составляет всего несколько десятков граммов.

Естественно, и возможности этих двух моделей существенно более скромные: выход только один — пятивольтовый, емкости встроенных аккумуляторных ячеек отличаются в меньшую сторону от Top-Max и даже Top-Mac более чем на порядок, а максимальные токи в 3-4 раза. Соответственно предназначены они для работы в основном со смартфонами, телефонами и прочей подобной цифровой техникой.

Обе модели также являются новинками, их описания на сайте производителя на момент написания обзора отсутствовали, хотя в продаже они уже встречались.


Top-Carduo: ультракомпактная внешняя батарея в форме кредитной карты для экстренной зарядки смартфонов и цифровой техники

Характеристики, внешний вид, функции

Универсальная внешняя батарея Top-Carduo

Характеристики батареи Top-Carduo
Емкость аккумулятора3,8 Вт·ч (3,7 В, 1020 мА·ч )
Тип аккумулятораLi-Polymer
Выходы5 В, до 0,5 А,
разъемы Micro-USB и Lightning
Выходная мощностьдо 2,5 Вт
Вход для зарядкиMicro-USB
Наличие зарядного устройства от сети 220 Внет
Размеры91,5×62×6 мм
Вес (по нашему замеру), г:
устройства
комплекта
в упаковке

34
42
60

Универсальная внешняя батарея Top-Carduo         Универсальная внешняя батарея Top-Carduo

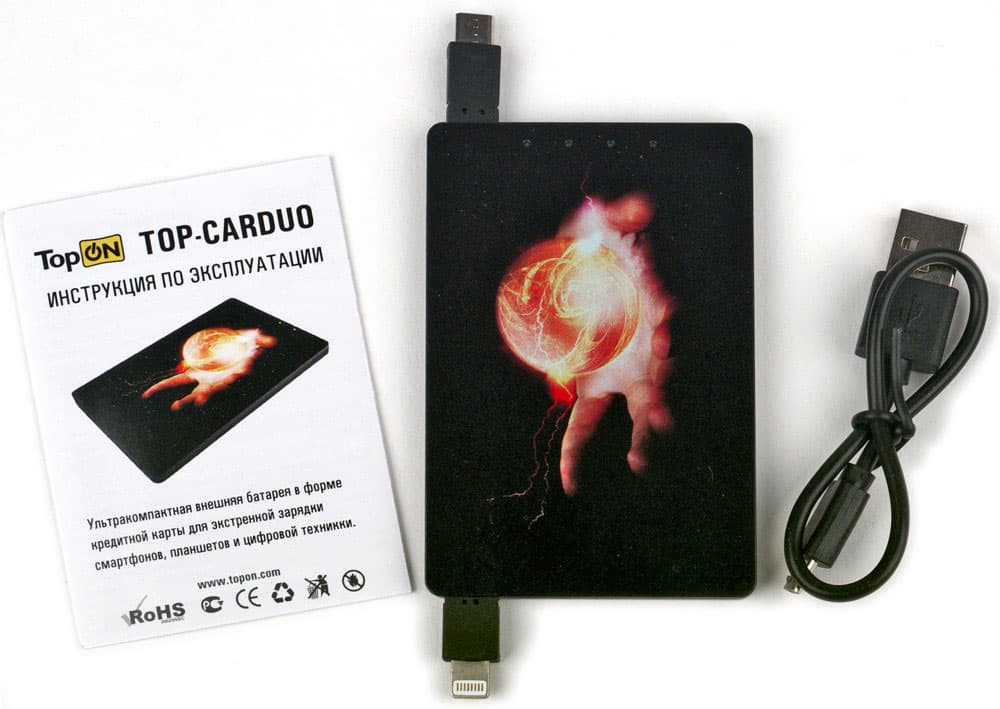

Про эту модель долго рассказывать и нечего. В комплекте есть лишь коротенький 18-сантиметровый кабель USB–Micro-USB, который используется для заряда Top-Carduo. Соответственно на одном из торцов батареи есть гнездо Micro-USB, а рядом с ним находится крошечная кнопка включения.

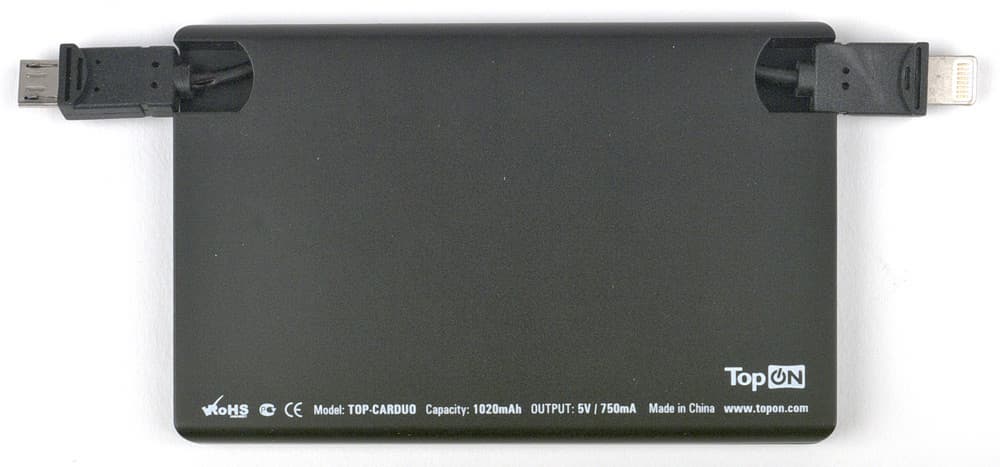

Универсальная внешняя батарея Top-Carduo

Надо сказать, что кнопка совершенно не выступает из корпуса. С одной стороны, это хорошо: случайно не нажмешь, а с другой — чтобы нажать нарочно, надо немного постараться. Повторное нажатие на кнопку отключит выходы, даже если подключена нагрузка, а если нагрузки нет, то батарея примерно через 20 секунд выключится автоматически.

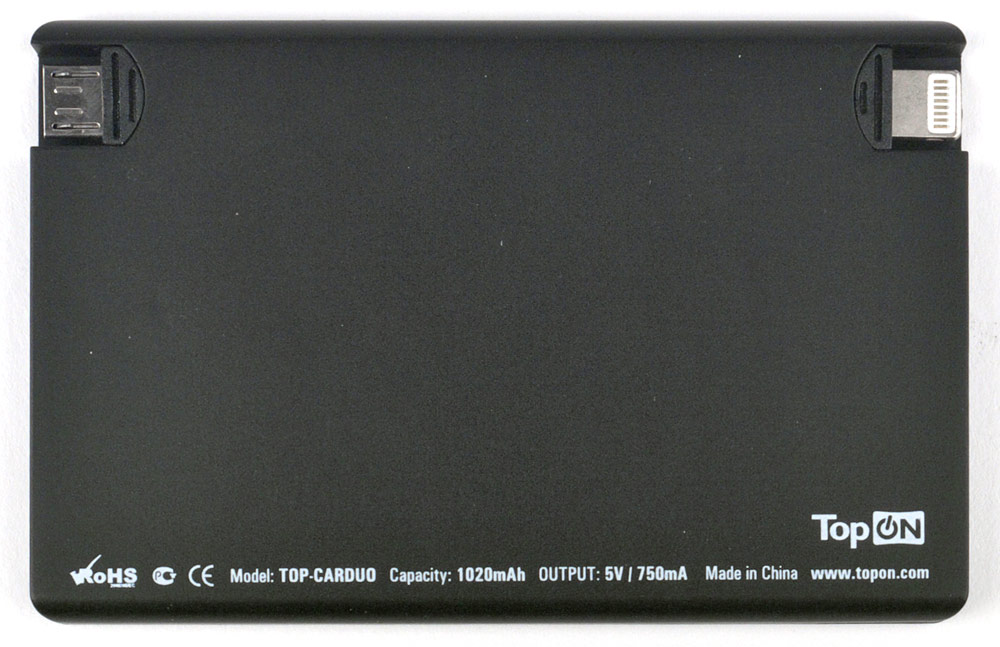

Внешний вид мы вкратце описали выше, добавим лишь, что корпус пластиковый, черного цвета, на одной крышке есть цветное изображение чего-то вроде шаровой молнии над ладонью. На этой же крышке, ближе к торцу с кнопкой, имеются четыре зеленых светодиода, отображающих как включенное состояние батареи, так и степень заряда по той же схеме, что и у Top-Mac.

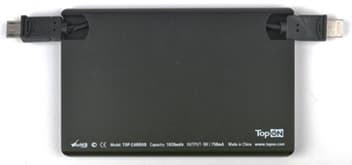

Разъема для подключения нагрузок с помощью того или иного кабеля нет, вместо этого из корпуса на коротеньких, всего 10–11 миллиметров, отрезках кабеля выдвигаются коннекторы Micro-USB и Lightning. Это удобно с единственной точки зрения: если кабель намертво прикреплен одним концом к устройству, то он не потеряется.

Универсальная внешняя батарея Top-Carduo

Однако у такого решения есть и масса минусов, главный из которых — недолговечность: крошечный кусочек кабеля все время изгибается, а потому очень быстро перетрется или переломится. И это не умозрительное рассуждение: на двух имевшихся у нас образцах, явно еще не эксплуатировавшихся сколь-нибудь долго, на оболочках хотя бы одного из двух таких кабелей были повреждения, пока еще легкие, но вполне «многообещающие», что заметно и на фото.

Универсальная внешняя батарея Top-Carduo

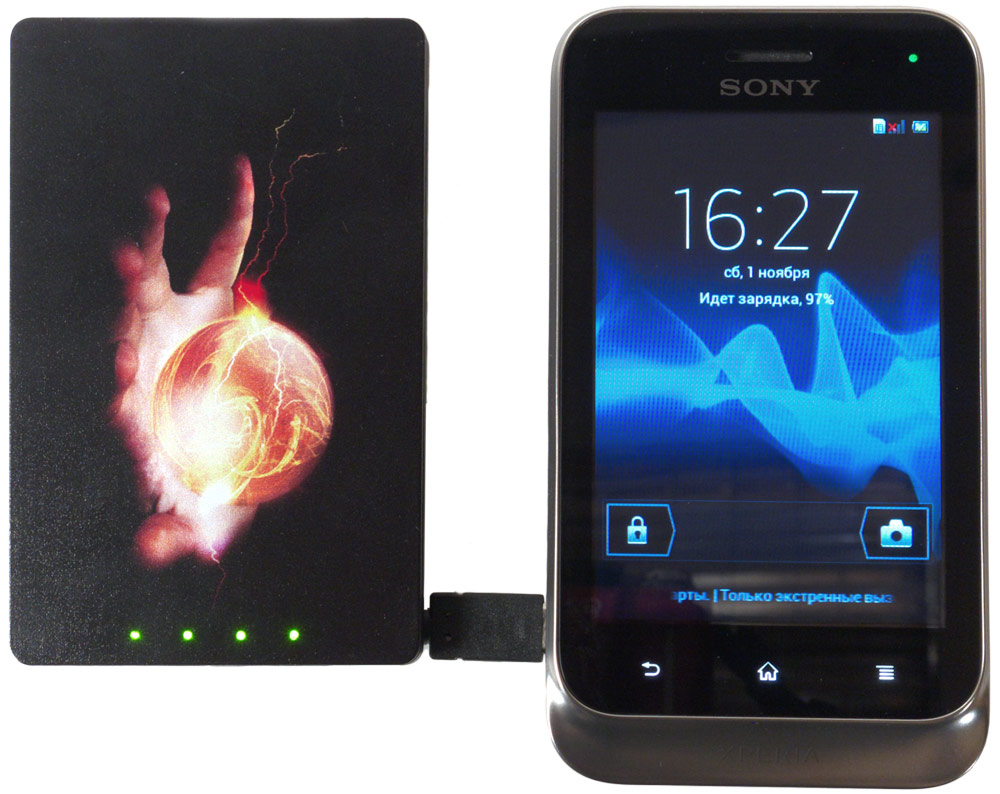

Второй минус — не так уж удобно обращаться со смартфоном, к которому коротеньким кабелем пристегнута такая батарея.

Наконец, если захочется подключить устройство, разъем питания которого отличен от имеющихся, то либо ничего не получится, либо придется искать соответствующий переходник. В комплекте их нет, а купить, например, переходник с Micro-USB на Mini-USB или USB не так уж просто. Во всяком случае, на каждом углу такие не продают, и мы с трудом вышли из положения, когда понадобилось подключать наши лабораторные нагрузки.

Вскрыть корпус без риска повреждений вновь не удалось.

Заряд

Эта процедура предельно проста: подключаем Top-Carduo кабелем из комплекта к любому USB-порту (компьютера, зарядного устройства) или используем блок питания телефона/смартфона с разъемом Micro-USB.

Максимальный ток потребляется при полностью разряженной батарее, его значение вполне соответствует возможностям порта USB 2.0 настольного компьютера и составляет 0,42 А. Нагрев при этом слабый.

Примерно за полчаса до окончания потребляемый ток начинает снижаться, а среднее время заряда составило 2 часа 26 минут. Причем измеряли мы его по амперметру: индикатор рапортует об окончании заряда гораздо раньше, чем ток снижается до нуля, поэтому владельцу, который будет следить за процессом по индикатору, лучше не отключать батарею от зарядного устройства лишних 20–30 минут.

В инструкции говорится о двух часах, но у нас такого ни разу не получалось: даже при подключении к пятивольтовому источнику, способному отдать в нагрузку токи более двух ампер, зарядный ток составлял указанную выше величину, поэтому время полного заряда просто обязано было превысить два часа. Правда, и превышение над заявленным временем получается не столь уж большим — менее чем на четверть, однако при заряде от источников с более скромными возможностями время может возрасти существеннее.

Разряд

Заявленные возможности в этом плане у Top-Carduo весьма скромные, тоже на уровне порта USB 2.0: максимальный ток всего 0,5 А. И наши тесты это подтверждают: не больше (что грустно), но и не меньше. Напряжение без нагрузки 5,0 В.

Напомним, что спецификация USB допускает отклонение напряжения в пределах ±5%, т.е. минимально допустимым следует считать 4,75 В. Однако большинство реальных цифровых устройств нормально воспринимают снижение напряжения до 4,6 В, а иногда и ниже, но никаких гарантий здесь быть не может.


Ток нагрузки, АНапряжение на нагрузке, ВВремя работы, чч:ммЭнергия, Вт·чКПДНагрев,  °CПримечание
в начале разрядав процессе разрядасреднее
0,74,7через 10 минут 4,6 В,
через 30 — 4,3 В,
в конце 4,1 В
 1:01  15выходное напряжение в течение всего замера выходило за предел 5%, поэтому информация приводится справочно и без вычисления КПД
0,64,9через 30 минут 4,75 В,
через час 4,3-4,4 В
в конце 4,0 В
 1:06  13КПД также не вычисляется: слишком большую часть времени напряжение было ниже предела в 5%
0,55,05,0 В стабильно, лишь в конце падает до 4,75 В4,9 В1:173,182%5-6

КПД мы вычисляем как отношение полученного значения энергии, отданной в нагрузку, к заявленному значению 3,8 Вт·ч.

В предпоследнем столбце указан нагрев относительно комнатной температуры; значение относится к наиболее горячей области корпуса.

Заряд iPad 4

Раз уж в батарее есть разъем Lightning, то мы опробовали заряд имевшегося у нас iPad 4 от Top-Carduo.

Если iPad включен, а его аккумулятор сильно разряжен, то потребляемый ток суммарный ток слишком велик для возможностей Top-Carduo: сразу после подключения заряд начинается — индикатор iPad'а его отображает, затем выходное напряжение внешнего аккумулятора начинает падать, как это происходило в наших экспериментах с токами 0,6 ампер и выше. В какой-то момент контроллер iPAD'а начинает воспринимать слишком низкое напряжение как отсутствие зарядного устройства — заряд прекращается. Если отключить внешний аккумулятор и через какое-то время вновь включить, то заряд продолжится, но тоже ненадолго; подзарядить iPAD, конечно, можно, но надо всё время следить за процессом, да и сделать какие-то выводы очень сложно.

Поэтому мы перешли к более «чистому» эксперименту: заряду батарей планшета Apple от Top-Carduo. Для этого мы разрядили iPad практически до нуля — он выключился и больше не включался, лишь отображая символом необходимость зарядки батарей. Подключили Top-Carduo, заряд явно пошел: iPad автоматически включился, но мы принудительно выключили его, чтобы снизить ток нагрузки, и продолжили зарядку, ориентируясь на светодиодный индикатор внешнего аккумулятора.

Почти ровно через час погас последний светодиод, мы включили iPAD, индикатор которого показывал 7% — неплохо! На что этого хватает: при включенном Wi-Fi (и Bluetooth тоже, но никаких подключений не было) и максимальной яркости экрана мы зашли на youtube, а потом смотрели ролики в течение 17 минут, правда, с очень тихим звуком.

Итак, немного зарядить iPad от Top-Carduo все же можно, но желательно, чтобы планшет при этом был в режиме наименьшего потребления, а лучше просто выключен.

Защита

Заявлены те же четыре вида защит, что и для предыдущих моделей. Мы проверили защиту от перегрузки.

Ток нагрузкиВыходное напряжениев начальный моментСрабатывание защиты
1,0 А3,8 Встабильно в течение 3 минут
1,2 А3,6 Встабильно в течение 3 минут
1,4 А3,4 Встабильно в течение 3 минут
1,6 А защита практически сразу,
устройство отключается и может быть вновь запущено кнопкой

Получается трехкратное превышение порога срабатывания защиты над максимальным рабочим током. Это значительно больше, чем у USB-выходов предыдущих двух устройств, однако считать это криминалом вряд ли можно.


Top-Card: ультракомпактная внешняя батарея в форме кредитной карты для экстренной зарядки смартфонов и цифровой техники

Характеристики, внешний вид, функции

Универсальная внешняя батарея Top-Card

Характеристики батареи Top-Card
Емкость аккумулятора3,1 Вт·ч (3,7 В, 850 мА·ч )
Тип аккумулятораLi-Polymer
Выходы5 В, до 0,75 А,
разъем Micro-USB
Выходная мощностьдо 3,75 Вт
Вход для зарядкиMicro-USB
Наличие зарядного устройства от сети 220 Внет
Размеры85,8×56×6 мм
Вес (по нашему замеру), г:
устройства
комплекта
в упаковке

39
45
77

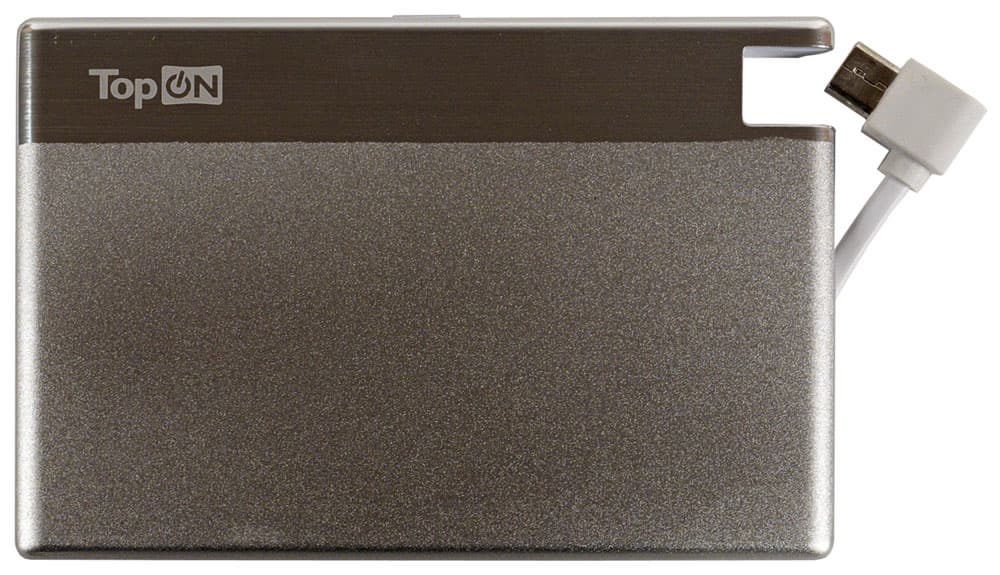

Универсальная внешняя батарея Top-Card

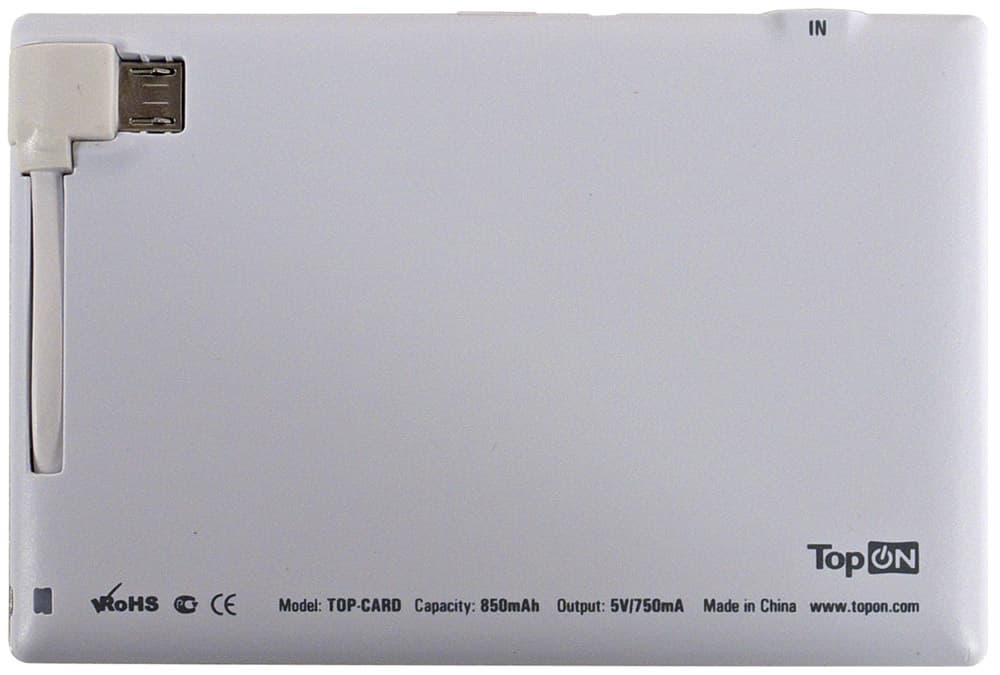

Внешне эта батарея заметно отличается от Top-Carduo. Толщина корпуса такая же, однако за счет скругленных граней Top-Card кажется более тонким. Корпус уже не черный, да и пластик использован лишь для нижней половины, а верхняя сделана из алюминия. Поскольку алюминий лучше проводит тепло, то при разряде большими токами в основном нагревается нижняя часть.

Цвет нижней части молочно-белый, на алюминиевой крышке есть гладкая полоса шириной чуть менее полутора сантиметров, на которой нанесен логотип компании, а остальная часть матовая, с легкой шероховатостью.

Универсальная внешняя батарея Top-Card

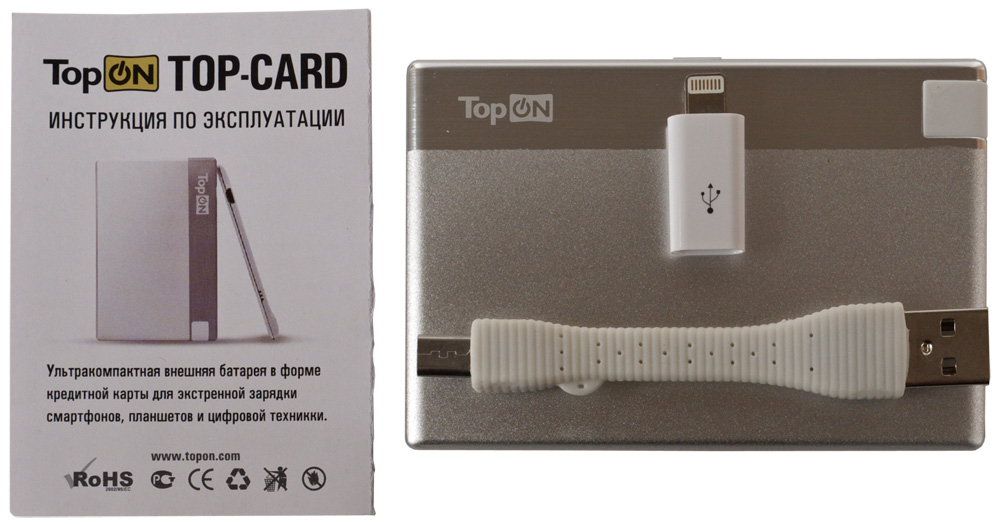

Комплектация столь же спартанская, причем для зарядки в комплекте есть даже не кабель, а скорее гибкий переходник Micro-USB-USB, гибкая часть которого имеет длину около 4 см.

Вообще-то есть еще переходник (уже не гибкий) с Micro-USB на Lightning, но при сравнении с Top-Carduo его учитывать не приходится: дело в том, что выход у Top-Card всего один, и тоже в виде выходящего кабеля с коннектором Micro-USB.

Универсальная внешняя батарея Top-Card

А вот конструкция этого кабеля нам понравилась гораздо больше: он и длиннее — 25 мм, и не вдвигается в корпус, а укладывается вместе с коннектором в имеющийся паз соответствующей формы.

Универсальная внешняя батарея Top-Card

Конечно, в месте сгиба он тоже может переломиться, но есть впечатление, что это произойдет не так быстро, как у Top-Carduo. К тому же в обоих полученных нами экземплярах Top-Card видимых глазом повреждений кабеля не было.

Но и этот кабель несколько коротковат, а в некоторых случаях Г-образная форма коннектора создает определенные неудобства. К тому же вновь получается, что для подключения устройств с другими входными разъемами придется искать переходники.

Управление батареей тоже от единственной кнопки. Но кнопка лишь подключает выход, а отключить ею батарею нельзя: это происходит только автоматически, когда нагрузка отсутствует в течение 20 секунд.

Кнопка находится на одной из длинный граней батареи, причем немного выступает из корпуса, поэтому нажимать на нее проще. Рядом с ней находится единственный светодиод индикации, который может иметь желтый или зеленый цвет в зависимости от остатка заряда в батарее. На той же грани находится и гнездо Micro-USB входа для зарядки. Словом, всё очень похоже на Top-Carduo, только индикатор более бюджетный.

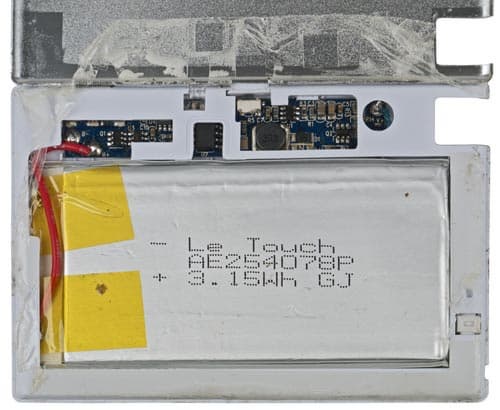

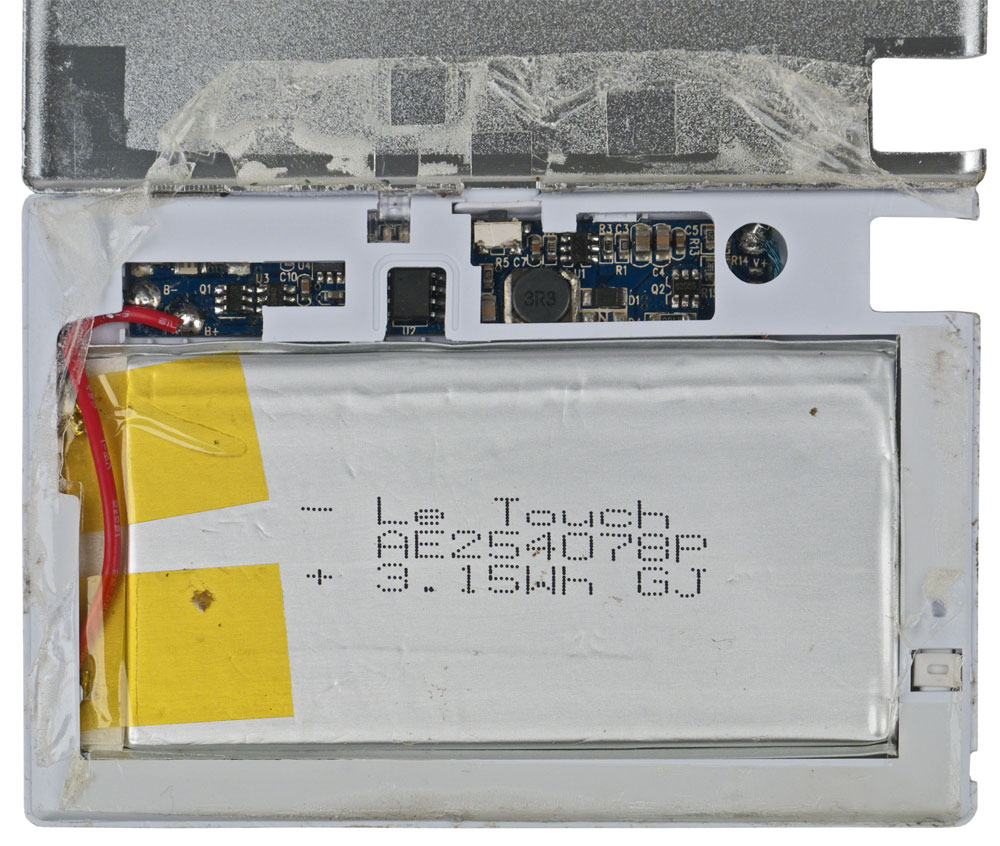

Вскрыть корпус этой батареи у нас получилось, и мы сделали фото, уточним: используется аккумулятор Le Touch AE254078P 3,15 Wh GJ (с учетом напряжения ячейки в 3,7 В это и есть заявленные 850 мА·ч).

Универсальная внешняя батарея Top-Card

Заряд

Максимальный ток потребляется при полностью разряженной батарее, его значение вписывается в «паспортные» возможности порта USB 2.0 настольного компьютера и составляет 0,48 А. Схема та же: примерно за полчаса до окончания потребляемый ток начинает снижаться, а среднее время заряда составило 2 часа 03 минуты.

Индикатор сначала горит желтым, потом зеленым, а по окончанию зарядки гаснет, но и тут лучше подождать с отключением от зарядного устройства: потребляемый от него ток в этот момент составляет 90–100 мА, а до нуля снижается лишь через 15–20 минут.

Нагрев в основном заметен на пластике нижней крышки в районе входного разъема, но сильным его не назовешь.

В инструкции говорится о заряде за два часа, и наш замер практически точно соответствует этому. Однако в списке особенностей есть упоминание «скоростной зарядки» за полчаса (у Top-Carduo тоже есть такое, только за час). Как это можно осуществить в реальных условиях, мы сказать не можем, разве что заряд начнется, когда батарея будет разряжена не полностью.

Разряд

Напряжение холостого хода 5,0 В.


Ток нагрузки, АНапряжение на нагрузке, ВВремя работы, чч:ммЭнергия, Вт·чКПДНагрев,  °CПримечание
в начале разрядав процессе разрядасреднее
0,754,94,9 стабильно,
лишь ближе к концу 4,8
4,90:402,479%6-7*)
0,64,94,9 стабильно,
лишь в самом конце 4,8
4,90:532,683%5-6
0,54,94,9 стабильно,
лишь в самом конце 4,8
4,91:052,683%5-6

*) После 3-минутной паузы вновь запустился, но уже через полминуты выходное напряжение начало падать, менее чем через минуту вышло за 5-процентный предел, а через 1:50 мин устройство выключилось, т.е. в первом цикле аккумулятор разрядился практически полностью.

КПД мы вычисляем как отношение полученного значения энергии, отданной в нагрузку, к заявленному значению 3,1 Вт·ч.

В предпоследнем столбце указан нагрев относительно комнатной температуры; значение относится к наиболее горячей области корпуса.

В диапазоне заявленных токов батарея работает нормально, показывая вполне приличный КПД.

Универсальная внешняя батарея Top-Card           Универсальная внешняя батарея Top-Card

Заряд iPad 4

Мы попробовали подключить iPad и к этой батарее.

Процесс заряда планшета в тех же условиях, что описаны в предыдущем случае, до отключения Top-Card длился 31 минуту. После этого индикатор iPAD показал 5% заряда, чего хватило на воспроизведение роликов с youtube с тихим звуком в течение 14,5 минут.

Защита

Заявлены те же четыре вида защиты; проверяем защиту от перегрузки.


Ток нагрузкиВыходное напряжениев начальный моментСрабатывание защиты
1,2 А3,6 Взащита практически сразу,устройство отключается и может быть вновь запущено кнопкой
1,1 А3,8 Вв течение 3 минут падает до 3,5 В, отключения нет

Здесь срабатывание происходит при гораздо меньшем превышении над максимальным заявленным током, чем в Top-Carduo.


Выводы

Выводы мы сделаем общие для двух «карточных» батарей.

Несмотря на скромные возможности, такой формат мы считаем вполне жизнеспособным: емкости встроенных в эти батареи аккумуляторов вполне сравнимы с тем, что имеется в предназначенных для работы с ними устройствах — смартфонах и телефонах. Конечно, обеспечить долгую работу даже таких устройств получится не всегда, однако они, как минимум, позволят совершить несколько важных звонков в экстренных случаях.

Как показали наши тесты, аккумуляторы-кредитки могут оказаться полезными и владельцам более «потребляющих» устройств типа планшетов.

Top-Card можно считать вполне удачной моделью: у нее и максимальный рабочий ток выше, и защита от перегрузки срабатывает более внятно, да и подключать его к смартфону или телефону удобнее.

А вот Top-Carduo, хотя его емкость на треть больше, нам понравился гораздо меньше. И даже не из-за более низкого максимального тока, а из соображений долговечности: при реальной эксплуатации его коротенькие выходные кабели вряд ли проживут долго.


Еще одно общее замечание: в спецификациях не указаны ни рабочий диапазон температур, ни возможные температуры хранения. Напомним, что li-ion батареи лучше не подвергать сильному охлаждению и нагреву, наши подробные комментарии и результаты исследований на эту тему вы найдете в конце одного из ранее опубликованных обзоров.



Средняя текущая цена устройств в московской рознице составляет:

TopON Top-Max *)Н/Д(0)
TopON Top-MacН/Д(0)
TopON Top-CarduoН/Д(0)
TopON Top-CardН/Д(0)

*) без уточнения модификации



Устройства предоставлены на тестирование производителем — компанией TopON



Дополнительно

ВИКТОРИНА TT

Материнские платы какого форм-фактора можно устанавливать в корпус Thermaltake Versa C22 RGB Snow Edition?

Нашли ошибку на сайте? Выделите текст и нажмите Shift+Enter

Код для блога бета

Выделите HTML-код в поле, скопируйте его в буфер и вставьте в свой блог.
