Обзор внешних батарей фирмы TopON

Три аккумулятора — столь разные, но от одного «родителя»

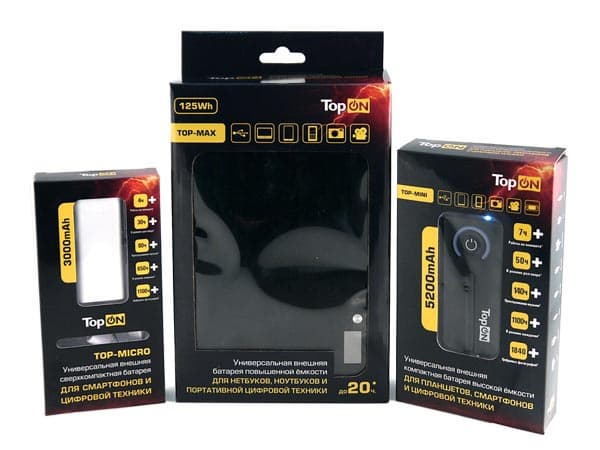

Внешние батареи TopON

Мы уже не раз рассматривали различные источники питания TopON; продолжим знакомство еще с тремя образцами продукции фирмы — универсальными внешними батареями Top-Micro, Top-Mini и Top-Max. Самый большой из них, Top-Max, можно назвать усовершенствованным вариантом батареи Top-UB01, которую мы исследовали год назад, а аналоги двух других в линейке моделей TopON нам еще не встречались, хотя подобные устройства есть у других производителей.

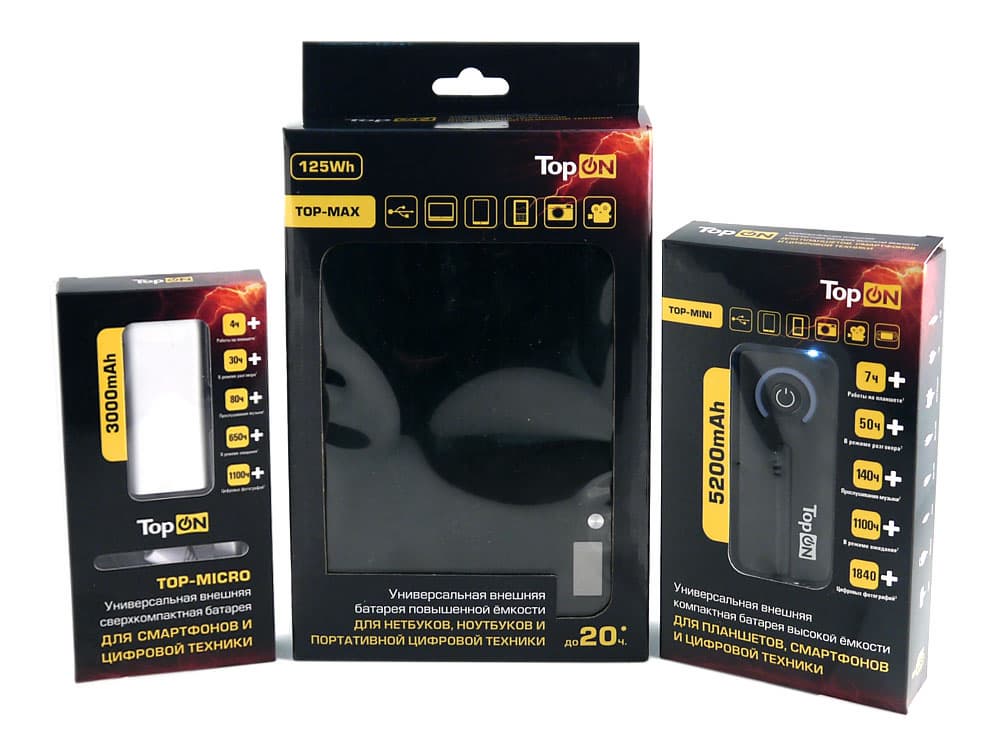

Упаковка всех трех батарей сделана в общем для продукции фирмы стиле и содержит достаточно полную информацию на русском языке о возможностях и параметрах содержимого. Более полные инструкции есть в прилагаемых руководствах пользователя. Вот только на сайте производителя информация об этих моделях пока отсутствует — надеемся, этот досадный пробел в ближайшее время будет восполнен.

Начнем по порядку, с самой маленькой батареи.

Универсальная внешняя сверхкомпактная батарея Top-Micro

Именно так, как мы указываем в заголовках, именуются образцы на упаковках.

Характеристики, внешний вид, функции

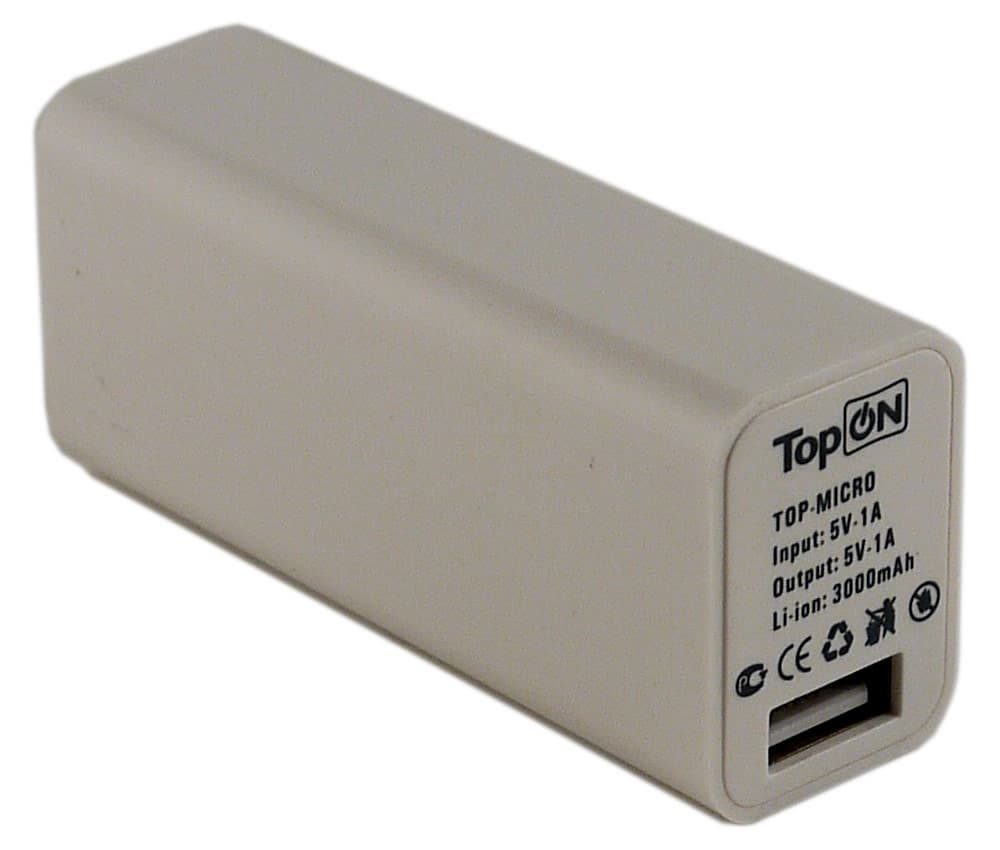

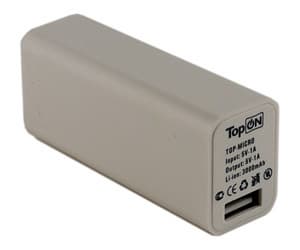

Универсальная внешняя сверхкомпактная батарея Top-Micro

Самая скромная по возможностям, по комплектации и, конечно, по цене. Внешне это небольшой белый брусочек со скругленными гранями, на одном торце которого входной разъем для зарядки аккумулятора, индикатор в форме подковы на пяти светодиодах и кнопка, на другом — выход для подключения нагрузки.

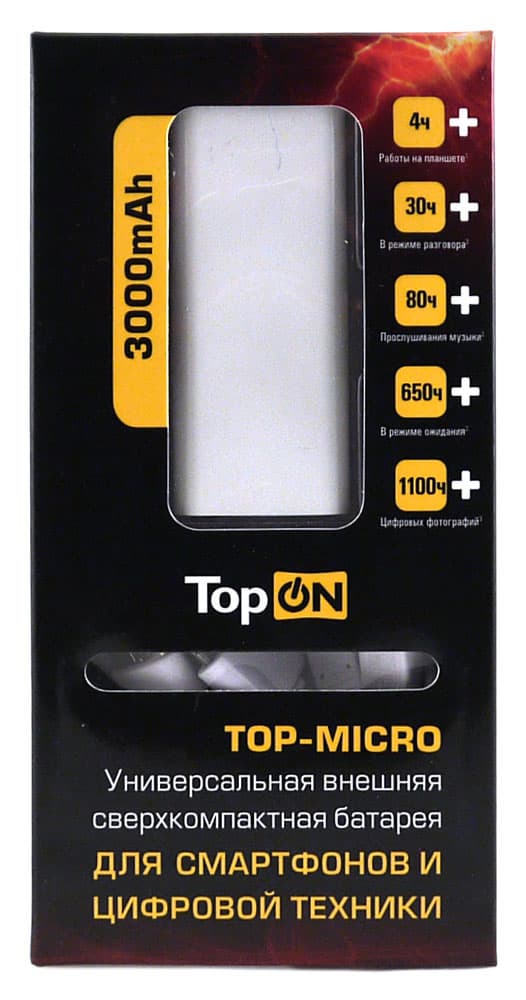

Внешняя батарея Top-Micro: упаковка

Характеристики следующие:


Характеристики батареи Top-Micro
Емкость аккумулятора3000 мА·ч (3,7 В, 11 Вт·ч)
Тип аккумулятораLi-ion
Выход1×USB (5 В, заявленный макс. ток 1 А)
Вход для зарядкиMicro-USB (5 В, заявленный макс. ток 1 А)
Наличие зарядного устройства от сети 220 Внет
Размеры77×33×24 мм
Вес (по нашему замеру):
устройства
комплекта
в упаковке

80 г
110 г
134 г

Как видите, размеры и вес вполне «карманные» (если речь идет о пиджаке или куртке), да и для дамской сумочки вполне годятся, даже если она небольшая.

Производитель заявляет о сроке службы более 500 циклов заряд/разряд без потери емкости. Естественно, проверить это заявление мы не смогли. Перечислим и еще некоторые характеристики, приведенные производителем, но не проверявшиеся нами. Полностью заряженный Top-Micro способен зарядить:

  • два раза батарею смартфона Apple iPhone4 или HTC Desire S;
  • до 40% емкости аккумулятора планшетов Apple iPad, iPad 2;
  • почти до 90% аккумулятор планшета Samsung Galaxy Tab.

Время заряда самого Top-Micro (также по данным производителя) — не более 4 часов.

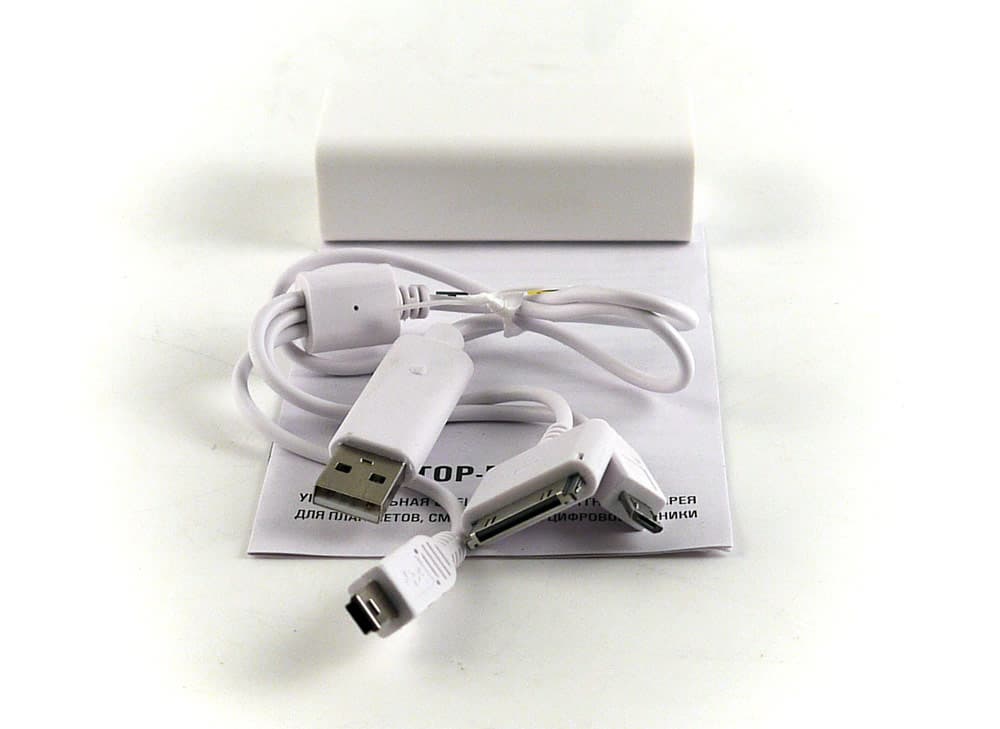

Внешняя батарея Top-Micro: комплектация

В комплекте, кроме собственно батареи и инструкции, всего один кабель длиной 44 см. С одной стороны кабеля обычный разъем USB, а с другой — три наиболее употребимых разъема: Mini-USB, Micro-USB и для устройств Apple — получается не очень компактно, зато всё под рукой. Этот кабель можно использовать как для подключения нагрузок к аккумулятору, так и для заряда самой батареи от USB-разъема.

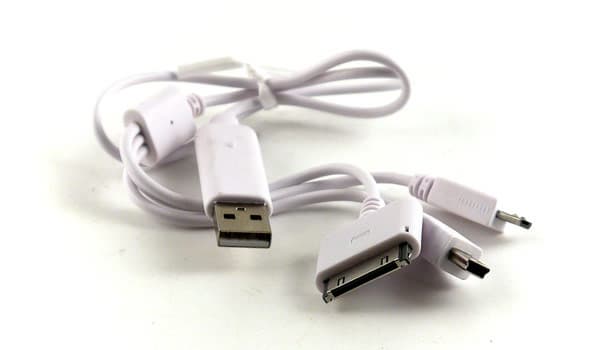

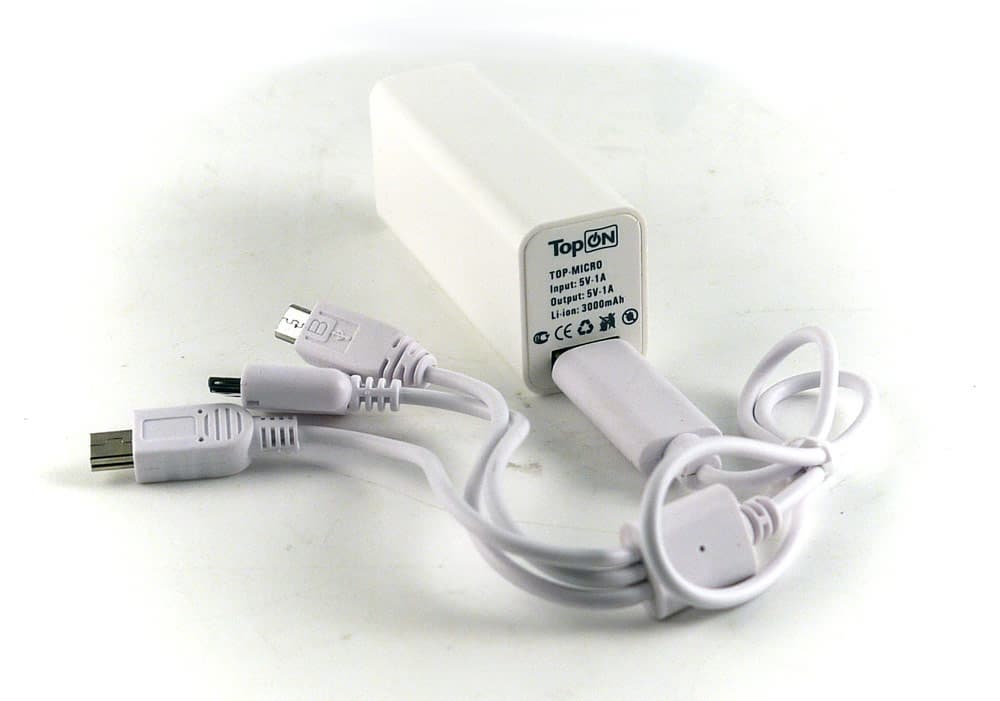

Внешняя батарея Top-Micro: кабель

А вот чехла, в который можно положить батарею вместе с кабелем, производитель не предусмотрел. Собственно, чехлов нет у всех трех батарей, и если в случае Top-Micro это не очень большая беда (всего-то один кабель в комплекте), то для двух других моделей отсутствие «походной упаковки» гораздо печальнее.

Управление батареей очень простое: после нажатия на кнопку индикатор из пяти синих светодиодов позволит оценить уровень заряда ступенями в 20%: менее 20%, если горит один светодиод, и от 80% до 100%, если горят все пять. Во время заряда аккумулятора светодиоды загораются поочередно, а при полном заряде до отключения от источника будут гореть все пять.

Внешняя батарея Top-Micro     Внешняя батарея Top-Micro     Внешняя батарея Top-Micro

Естественно, заряжать можно как от USB-порта компьютера или ноутбука, так и от любого пятивольтового источника, имеющего разъем USB; надо лишь помнить, что время зарядки при этом может существенно отличаться.

Напряжение на выходе появляется после нажатия на кнопку, кнопкой восстанавливается и работоспособность устройства после срабатывания защиты от перегрузки — отметим это как положительный фактор: у многих подобных устройств для продолжения работы в такой ситуации требуется кратковременный заряд.

Испытания

Заряд

Как обычно, заряжать аккумулятор мы пробовали и от порта USB 2.0 настольного компьютера, и от мощного пятивольтового источника. В последнем случае параметры заряда полностью соответствуют заявленным: максимальный ток 1 ампер, время 3 часа 40 минут. Нагрев при этом слабый — на 6-7 °C выше температуры в помещении.

Если же заряжать аккумулятор от порта USB 2.0, который теоретически способен обеспечить ток не более 500 мА, то время заряда увеличивается, но не в два раза: дело в том, что в процессе зарядки ток уменьшается, поэтому при ограничении зарядного тока «растягивается» только начальный этап. В нашем случае заряд от USB длился 4 часа 50 минут, т. е. на треть дольше; в ноутбуках и особенно нетбуках максимальный ток USB-портов может быть еще меньше, и процесс заряда затянулся бы заметнее.

Нагрев при заряде от USB-порта весьма слабый, едва ощутимый.

Разряд

Прежде, чем перейти к результатам тестов Top-Micro в режиме разряда, напомним, что спецификация USB допускает лишь пятипроцентное отклонение напряжения для питания устройств high-power function (потребляемый ток свыше 100 мА), поэтому при тестировании мы считали нормальными значения в пределах 4,75–5,25 В. Время замерялось до автоматического отключения внешней батареи.

На холостом ходу напряжение на выходе Top-Micro составило 5,25 В, но при подключении нагрузки с током 1 ампер, т. е. максимальным заявленным, снизилось до 3,5 вольт. Вряд ли какое-то устройство сможет нормально работать или заряжать встроенные аккумуляторы при таком напряжении питания, поэтому замер времени разряда при токе 1 А мы не производили.

Пришлось подбирать ток нагрузки, благо наш многофункциональный электронный эквивалент нагрузки Unicorn SL-300 позволяет делать это в широких пределах и с большой точностью.

Внешняя батарея Top-Micro: подключение нагрузок

Напряжение 4,75 В на выходе обеспечивалось при токе 0,88 А, но, к сожалению, со временем оно падало: уже через полчаса до 4,4 В, через два часа до 3,9 В, и в конце процесса разряда составило 3,6 В. Поэтому вновь пришлось подбирать ток нагрузки, при котором выходное напряжение в течение всего времени разряда оставалось бы в рамках, заданных спецификацией USB. Собственно, сильно уменьшать ток и не пришлось: уже при 0,8 А напряжение в начале цикла разряда было 5,1 В, через 1 час 45 минут снизилось до 4,75 В, и лишь в самом конце немного превысило пятипроцентный порог, уменьшившись до 4,7 В.

Результаты сведены в таблицу, в которой указана и энергия, отданная в нагрузку (ее подсчет приблизительный, потому что точно учесть изменение выходного напряжения очень сложно).


Ток нагрузки, АНапряжение на нагрузке, ВВремя работы, чч:ммЭнергия, Вт·чКПД
в начале разрядав конце разряда
0,884,753,62:208,678%
0,85,14,72:158,880%

Нагрев в обоих случаях слабый: на 8-9 градусов выше комнатной температуры в первом случае и на 7-8 градусов во втором.

Защита

Производитель заявляет о трех уровнях защиты: от перегрева, перегрузки и короткого замыкания. Исследовать перегрев в нашей лаборатории возможности нет, а вот две другие защиты мы опробовали.

Срабатывание защиты от перегрузки очень четкое: при токе 1,27 А устройство еще работает (правда, выходное напряжение гораздо ниже нормы), а уже при 1,28 А отключается менее чем через секунду. Восстановить работоспособность можно нажатием на кнопку.

Защита от короткого замыкания также срабатывает очень быстро, но для дальнейшей работы придется хотя бы на короткое время подключить батарею к зарядному устройству или USB-порту.

Выводы

То, что максимальный ток нагрузки не соответствует заявленному, факт хоть и грустный, но не уникальный: у подобной модели другого производителя наблюдалась та же проблема. Однако и токов порядка 0,7–0,8 А вполне достаточно для обеспечения работы очень многих мобильных устройств.

Набор переходников для подключения нагрузок хоть и минимальный, но вполне достаточный для наиболее распространенных моделей мобильной техники, прежде всего смартфонов. Без чехла для переноски и хранения в данном случае вполне можно обойтись, но с риском быстрой потери товарного вида: путешествуя в карманах и сумках, белый корпус недолго будет сохранять свой аккуратный вид.

Однако в общем и целом устройство вполне функционально. А отсутствие в комплекте зарядного устройства вполне компенсируется приемлемым временем зарядки от порта USB 2.0: за половину рабочего дня вполне можно полностью восстановить заряд аккумулятора.

Универсальная внешняя компактная батарея высокой емкости Top-Mini

Характеристики, внешний вид, функции

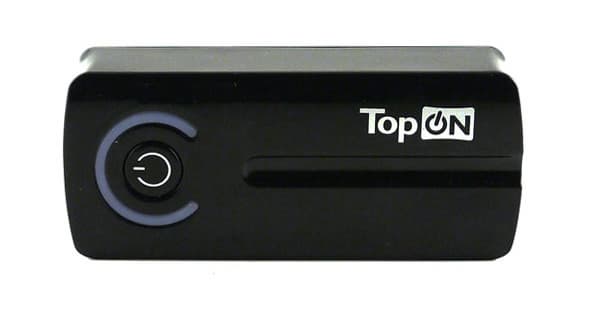

Универсальная внешняя компактная батарея Top-Mini

Это уже более солидное и по емкости, и по комплектации устройство, да к тому же снабженное полезной опцией — встроенным светодиодным фонариком. По объему и весу Top-Mini почти вдвое больше предыдущего образца, но и емкость батареи возросла пропорционально.

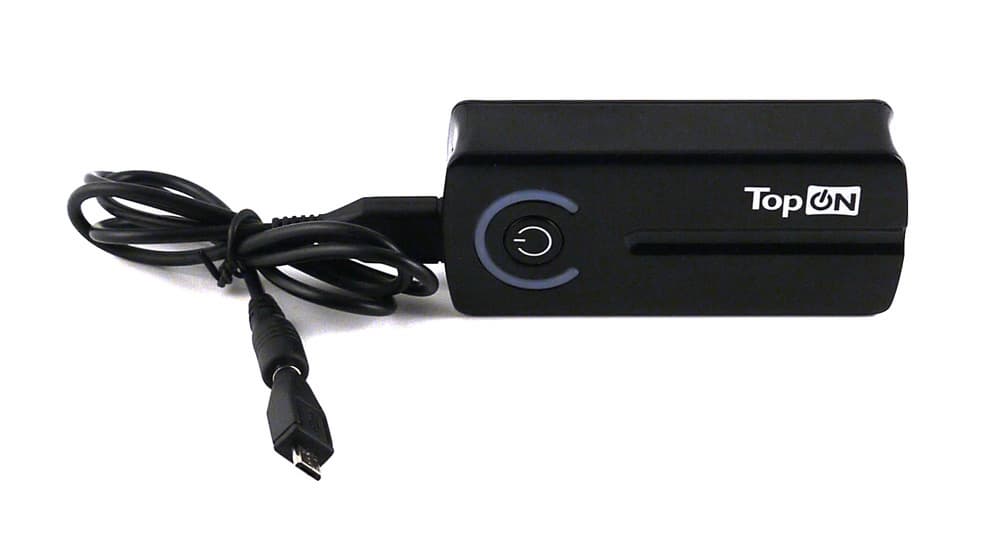

Внешняя батарея Top-Mini

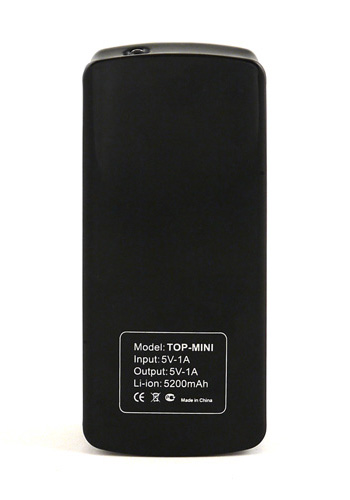

Корпус устройства черный и глянцевый. Цвет в данном случае более практичный, чем у Top-Micro, а вот глянцевую поверхность практичной не назовешь: она моментально покрывается следами рук.

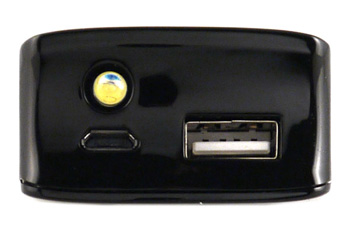

На одном из торцов расположены входной и выходной разъемы, а также белый светодиод фонарика. На прилегающей широкой грани расположена единственная кнопка и индикатор из пяти синих светодиодов. Их назначение то же, что и у Top-Micro, вот только кнопка больше и удобнее, а присутствие фонарика добавило кнопке еще одну функцию: первое двойное нажатие включает фонарь, второе выключает (только нажимать надо не очень быстро). Поскольку кнопка расположена ближе к торцу со светодиодом, то включать и выключать фонарик вполне удобно.

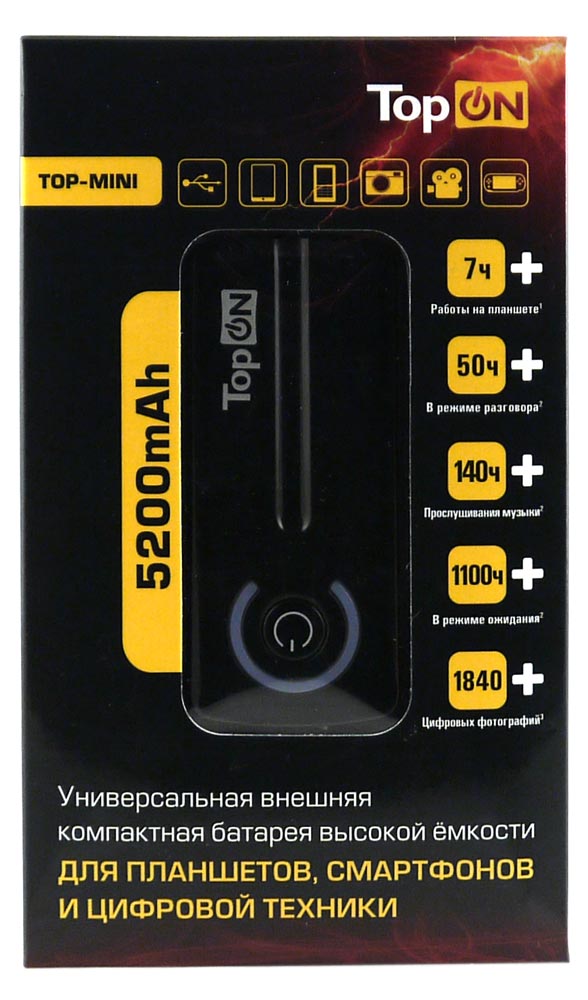

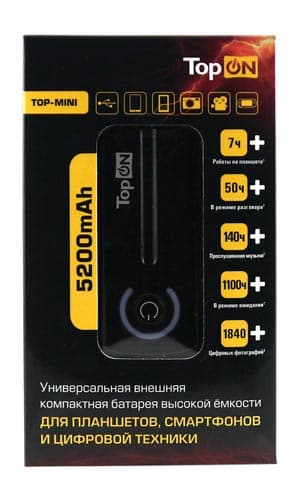

Внешняя батарея Top-Mini: упаковка

Характеристики Top-Mini следующие:


Характеристики батареи Top-Mini
Емкость аккумулятора5200 мА·ч (3,7 В, 19 Вт·ч)
Тип аккумулятораLi-ion
Выход1×USB (5 В, заявленный макс. ток 1 А)
Вход для зарядкиMicro-USB (5 В, заявленный макс. ток 1 А)
Наличие зарядного устройства от сети 220 Внет
Размеры102×45×25 мм
Вес (по нашему замеру):
устройства
комплекта
в упаковке

144 г
212 г
257 г

Внешняя батарея Top-Mini

Габариты и вес хоть и больше, чем у предыдущего образца, но не настолько, чтобы для Top-Mini не нашлось места в кармане куртки или средней дамской сумочке.

Вновь приводим данные производителя, которые мы проверить не можем:

  1. Срок службы более 500 циклов заряд/разряд без потери емкости.
  2. Полностью заряженный Top-Micro способен зарядить:
    • 3,5 раза батарею смартфона Apple iPhone4 или HTC Desire S;
    • до 2/3 емкости аккумулятора планшетов Apple iPad, iPad 2;
    • почти 1,5 раза аккумулятор планшета Samsung Galaxy Tab.

По данным производителя, время полного заряда самого Top-Mini не более 4 часов — это мы проверить смогли, и о результатах расскажем ниже.

В комплекте, кроме батареи и инструкции, есть кабель длиной 74 см, с одной стороны которого обычный разъем USB, а с другой специальный коннектор, к которому с помощью одного из восьми имеющихся переходников можно подключать различные нагрузки: Mini- и Micro-USB, Nokia, Apple, LG, Samsung, Sony Ericsson, PSP. Этим же кабелем Top-Mini может подключаться к разъему USB для зарядки батареи.

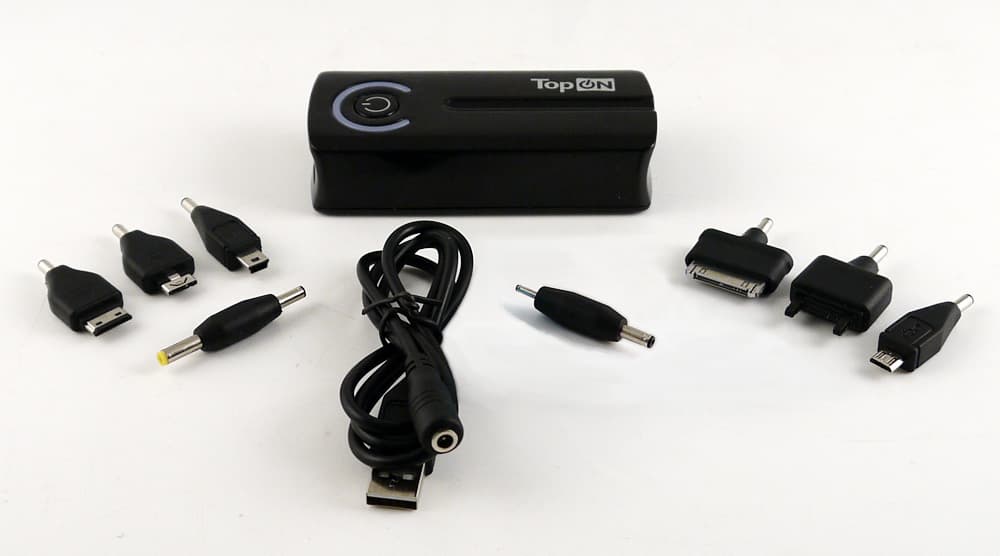

Внешняя батарея Top-Mini: комплектация

Такое количество аксессуаров просто-напросто требует отдельного чехла для хранения и переноски, ведь мелкие переходники вполне способны затеряться в сумке. Но этот вопрос отдан на откуп владельцу.

Испытания

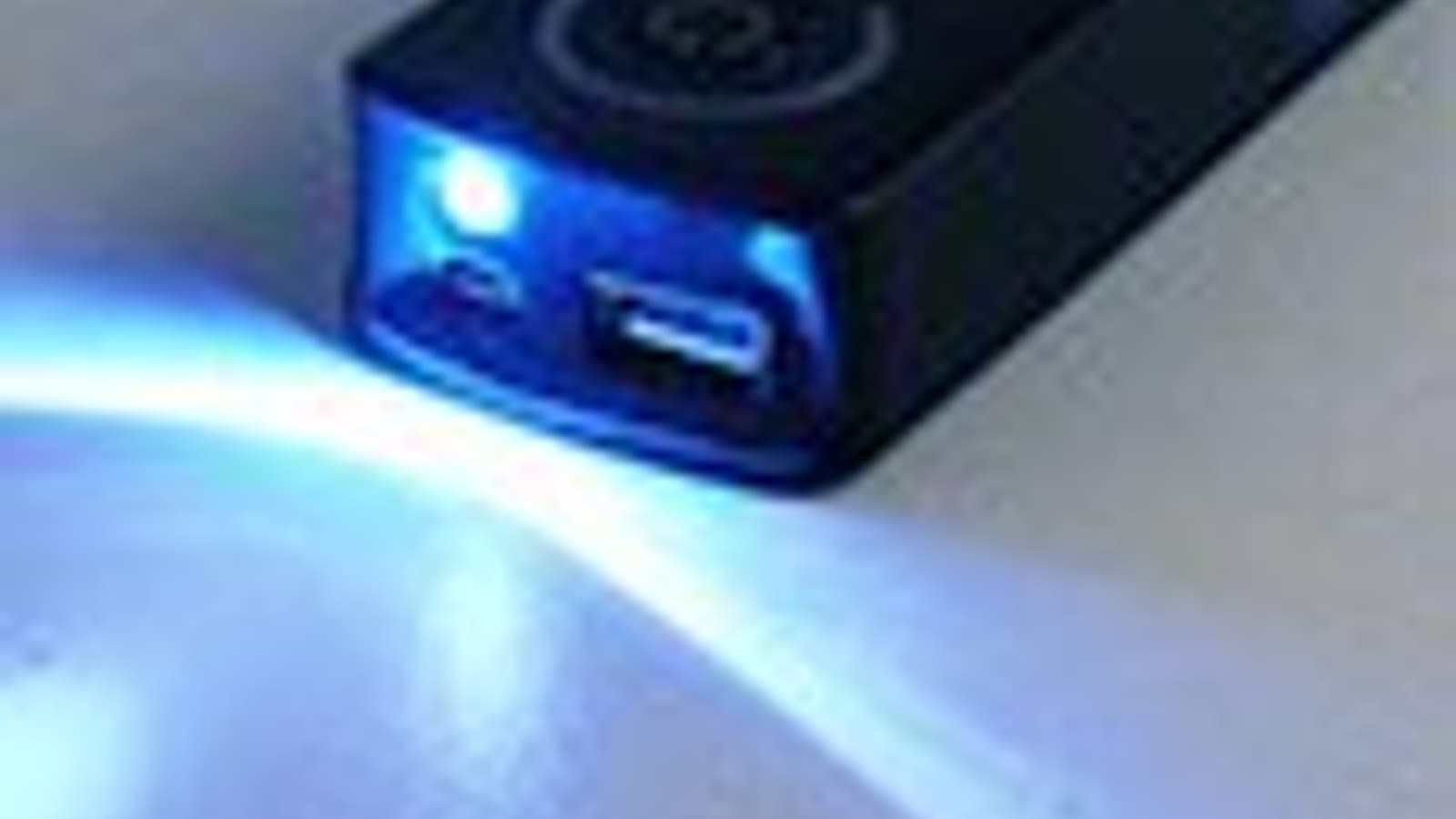

Фонарик

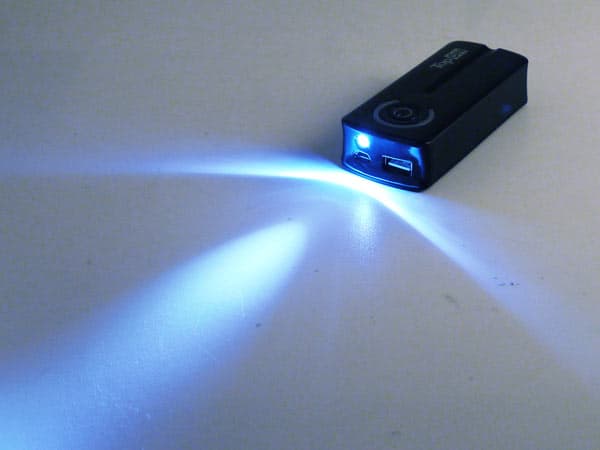

Напомним: симбиоз внешнего аккумулятора и фонарика мы уже описывали в одном из предыдущих обзоров, но там фонарик был более совершенный, на четырех светодиодах и с фокусирующим отражателем. Однако и единственный светодиод в Top-Mini бесполезным не назовешь: всерьез освещать что-либо он, конечно, не способен, а вот подсветить ступеньки под ногами или замочную скважину вполне может.

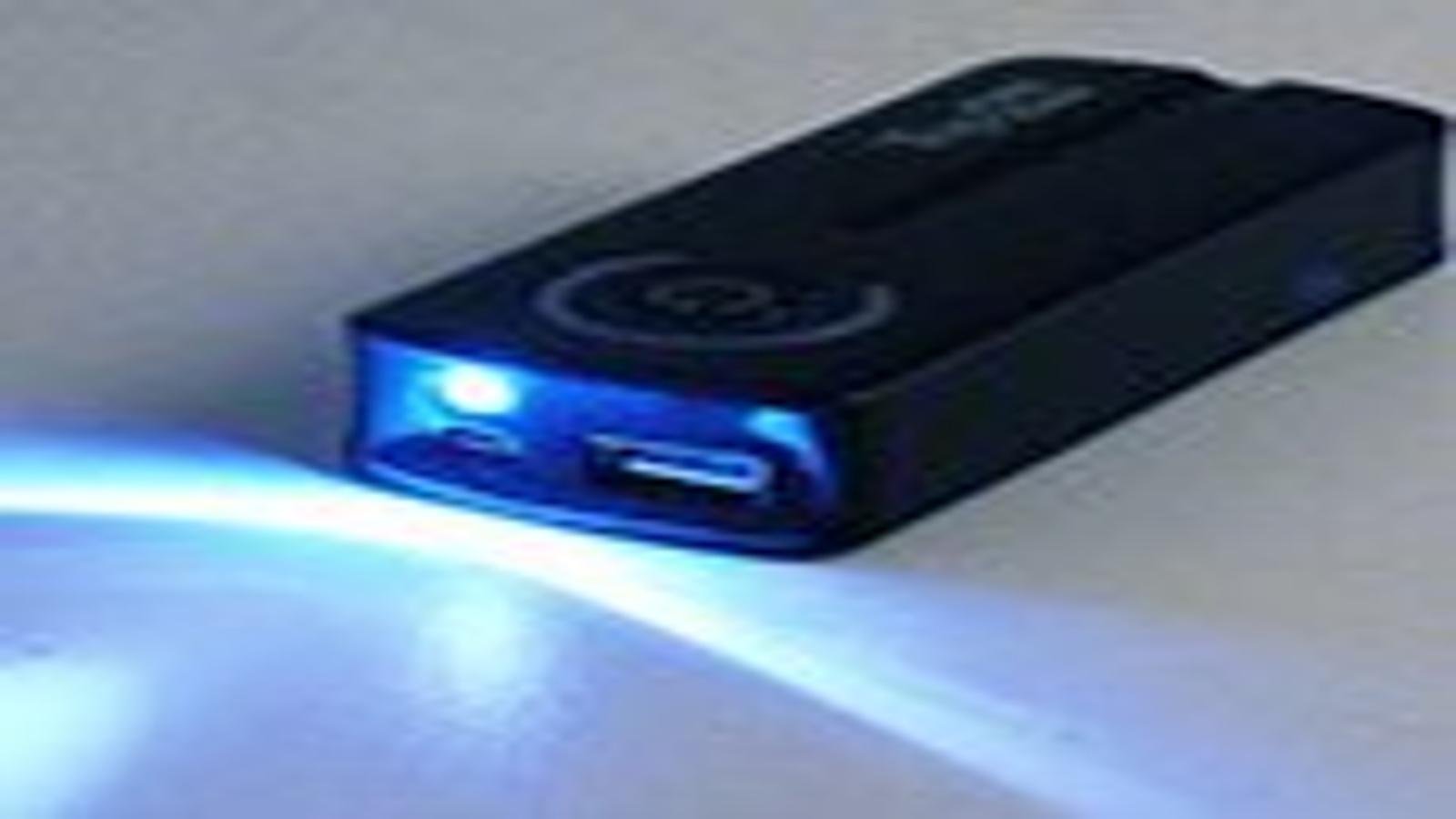

Внешняя батарея Top-Mini: фонарик

Производитель заявляет о тридцати (!) сутках непрерывного горения светодиода — естественно, времени на проверку этого утверждения у нас не было, но всерьез оспаривать его мы не будем: в нашем тесте фонарику понадобилось около 80 часов непрерывного свечения, чтобы «погасить» всего один сегмент индикатора заряда.

Конечно, при таких условиях в конструкции не предусмотрено автоматическое выключение фонарика по истечении некоторого промежутка времени: если владелец и оставит его включенным на несколько дней, то существенного разряда батареи не произойдет.

И еще одно наблюдение: даже если аккумулятор разряжен настолько, что перестал подключать напряжение на разъеме USB, то фонариком еще долгое время (минимум 4 часа) можно будет пользоваться.

Заряд

Эта процедура стала главным разочарованием при работе с Top-Mini: даже от мощного источника среднее время заряда составило 8 часов 30 минут, хотя производитель говорит максимум о 6 часах. И даже то, что максимальный потребляемый при этом ток в 1 ампер полностью соответствовал заявленному, а нагрев был практически незаметным, утешает слабо…

Заряд от USB-порта настольного компьютера тем более не порадовал: 9 часов 20 минут.

Разряд

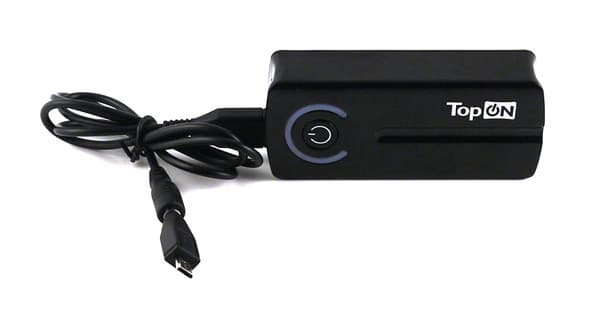

Внешняя батарея Top-Mini: подключение нагрузок

Этот этап теста несколько реабилитировал Top-Mini: во всем диапазоне допустимых нагрузок, вплоть до максимально заявленного тока в 1 ампер, выходное напряжение не просто соответствовало спецификации, а практически не отличалось от 5 вольт, лишь на холостом ходу оно составило 5,1 В. Нагрев, как и при заряде, почти не ощущался.


Ток нагрузки, АНапряжение на нагрузке, ВВремя работы, чч:ммЭнергия, Вт·чКПД
5,03:2517,190%

Коэффициент полезного действия, рассчитанный как отношение накопленной в аккумуляторе и отданной в нагрузку энергий, получился очень достойным, вполне на уровне лучших из протестированных нами образцов.

Защита

Варианты защиты те же, что и у Top-Micro: от перегрева (это исследовать мы не можем), перегрузки и короткого замыкания.

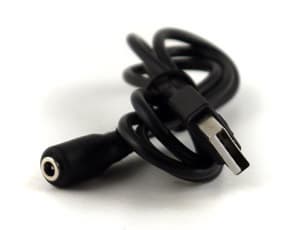

Внешняя батарея Top-Mini: кабель

А вот алгоритм ее работы довольно своеобразный. Защита от перегрузки скорее напоминает ограничение по току: при токах примерно до 2 А устройство работает вполне нормально, выходное напряжение стабильно и не выходит за рамки пятипроцентного отклонения; при дальнейшем увеличении тока отключения не происходит, лишь сильно падает выходное напряжение, а ток ограничивается на уровне 2,6–2,7 А.

Короткие замыкания: при кратковременном, в пределах секунды, замыкании отключения выхода также не происходит, и после размыкания выходное напряжение восстанавливается; замыкать выход на более длительный срок мы не рискнули, опасаясь летального исхода.

Выводы

Если говорить о главной функции внешней батареи — о питании различных нагрузок, то претензий к Top-Mini нет: емкость (с учетом габаритов) вполне приличная, КПД достойный, стабильность выходного напряжения в диапазоне заявленных рабочих токов выше всяких похвал. Да и наличие фонарика, пусть и примитивного, тоже является однозначным плюсом для устройства карманных (пусть и для большого кармана) размеров.

С комплектацией ситуация менее однозначная: сам по себе набор переходников можно назвать богатым; конечно, наверняка найдется нагрузка, к которой не подойдет ни один из имеющихся переходников — это неизбежно. Но жаль, что производитель решил не утруждаться вопросом «как владелец будет носить с собой этот богатый набор».

В одном из ранее рассмотренных нами образцов производства iconBIT, близких по емкости и габаритам, было два USB-выхода, а в Top-Mini выход один. Сложно сказать, насколько будет востребовано одновременное питание двух нагрузок от внешней батареи, поэтому в минусы этот факт мы записывать не будем, однако при прочих равных батарея с двумя выходами предпочтительнее. Но в упомянутом образце не было фонарика, и потенциальному покупателю придется выбирать, что для него будет полезнее. Правда, лично для себя такой выбор мы сделать не смогли: вот если бы появилась модель и с фонариком, и с двумя выходами…

А вот чем Top-Mini похож на собрата, выпущенного iconBIT, так это очень большим временем полного заряда. Видимо, это общая беда конструкций, в которых заряд аккумулятора сравнительно большой емкости осуществляется через разъем Micro-USB.

Универсальная внешняя батарея повышенной емкости Top-Max

Характеристики, внешний вид, функции

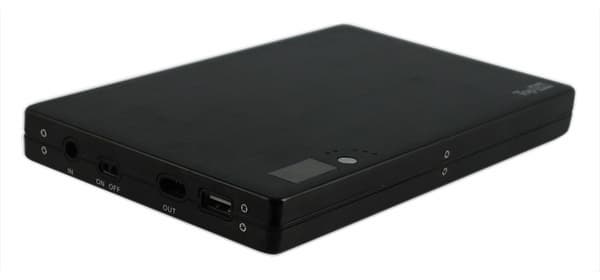

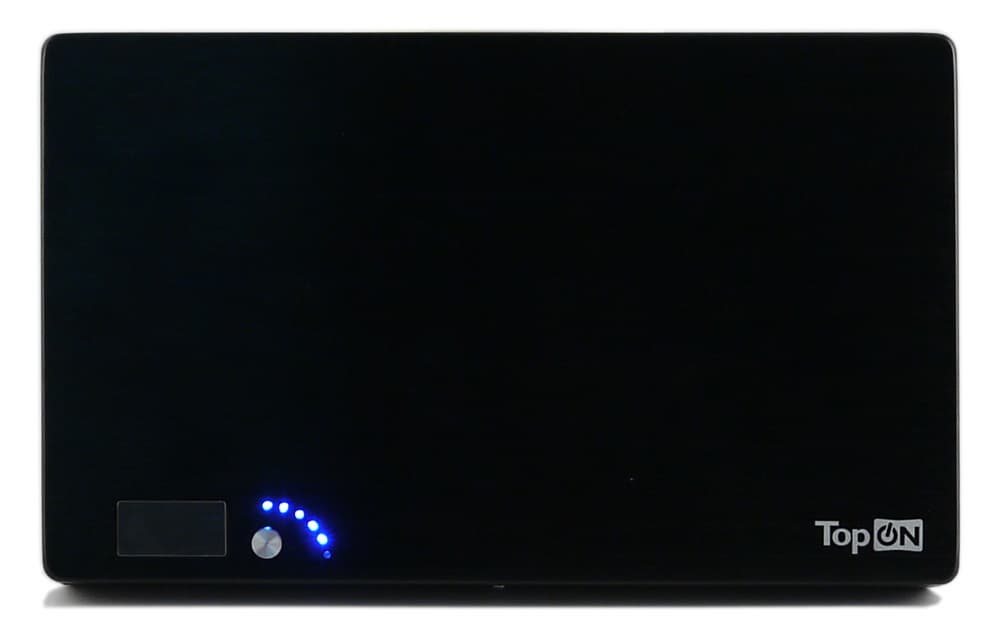

Универсальная внешняя батарея повышенной емкости Top-Max

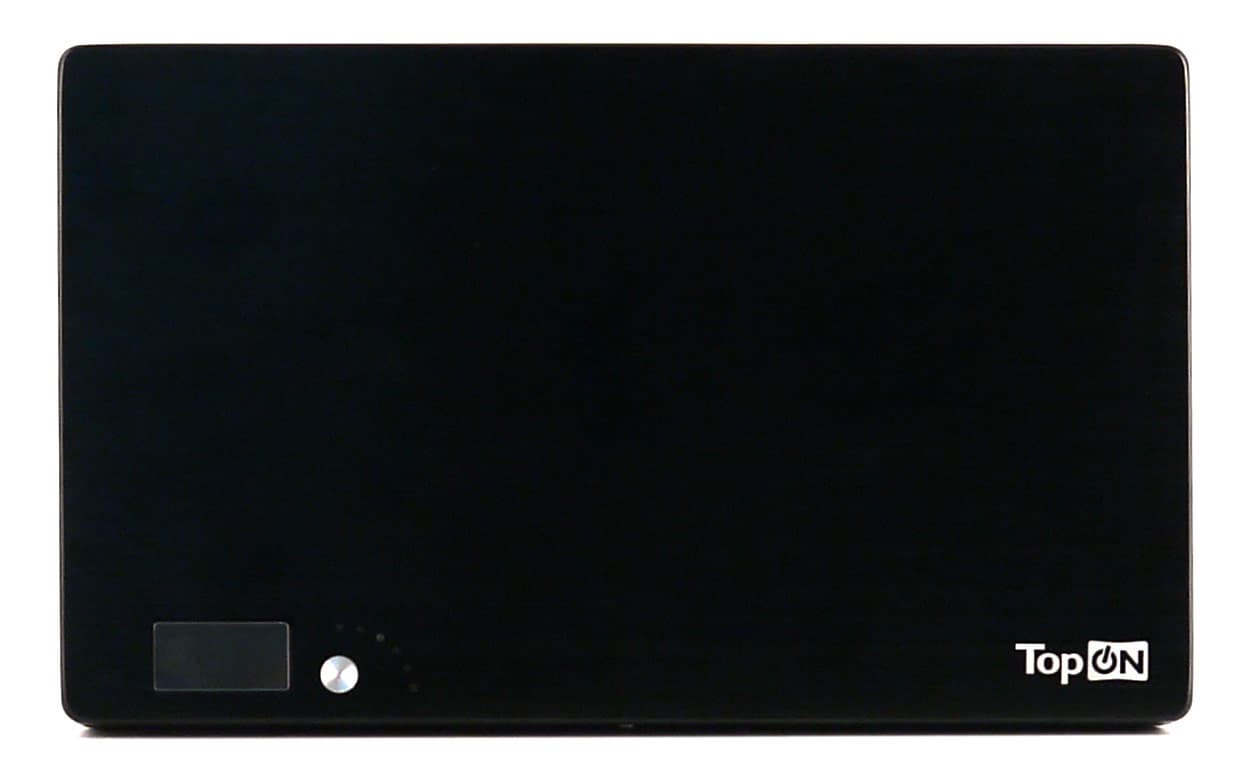

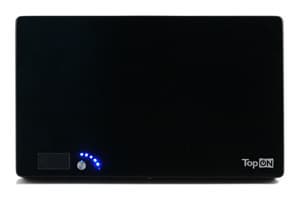

Как уже отмечалось, внешне батарея Top-Max очень напоминает другую модель фирмы TopON — Top-UB01: такой же корпус с крышками из анодированного алюминия и кнопкой, которую дугой окружают светодиоды индикации (пять синих отображают степень заряда после нажатия на кнопку, шестой горит красным в процессе заряда и зеленым по его окончании), те же раздельные переходники для зарядки самой батареи и для подключения нагрузок. Единственное отличие, которое сразу бросается в глаза, это цифровой индикатор выходного напряжения, также расположенный рядом с кнопкой.

Внешняя батарея Top-Max       Внешняя батарея Top-Max

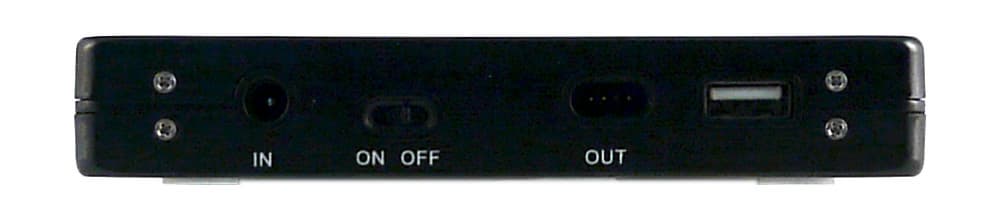

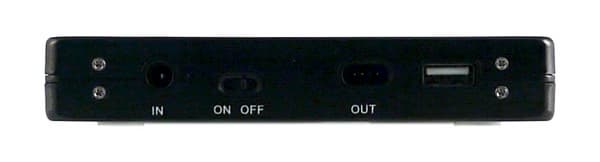

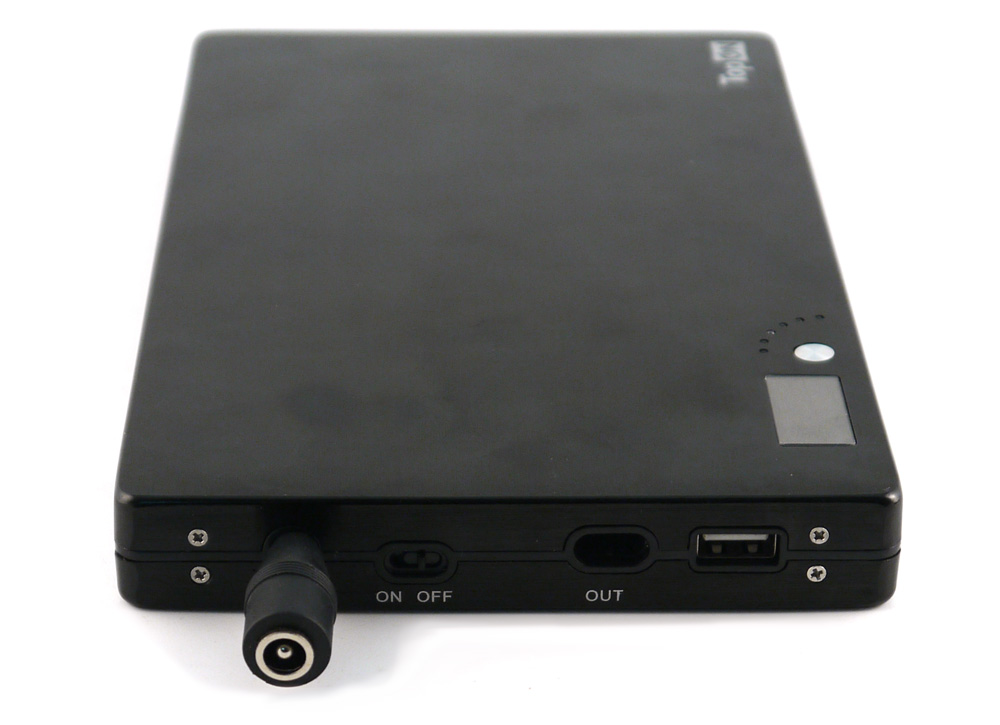

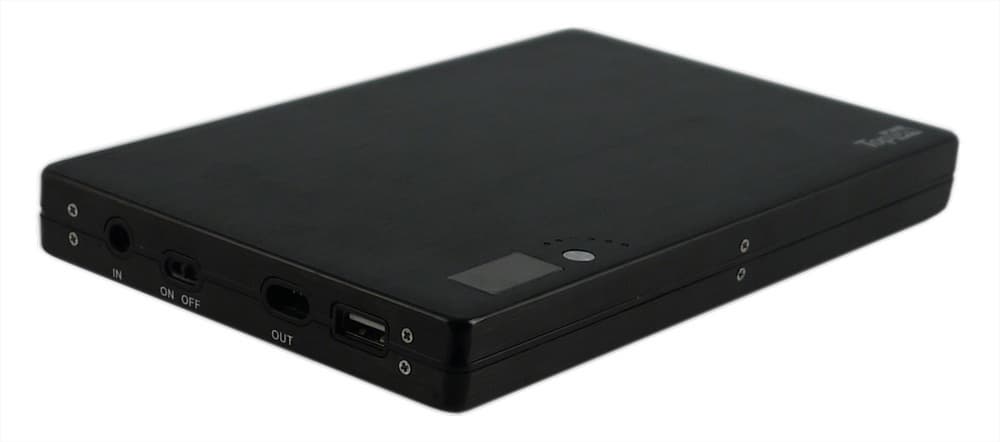

Выходов вновь два: пятивольтовый USB и универсальный для более мощных нагрузок, и расположены они тоже на одном торце корпуса, только в другом порядке.

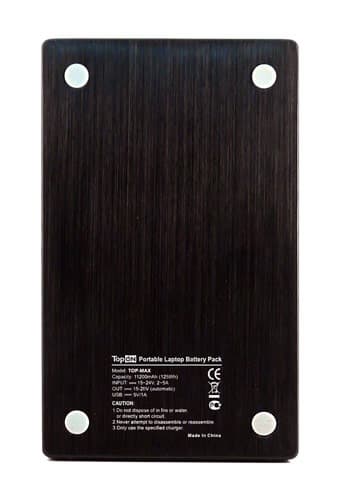

Даже размеры обеих батарей практически одинаковые, лишь вес у Top-Max немного меньше, но при этом емкость встроенного аккумулятора возросла с 9900 до 11 200 мА·ч (при том же напряжении батарей), т. е. накопленная энергия возросла на 13% — до 125 Вт·ч. Пока это самый «ёмкий» внешний аккумулятор, побывавший в нашей лаборатории.

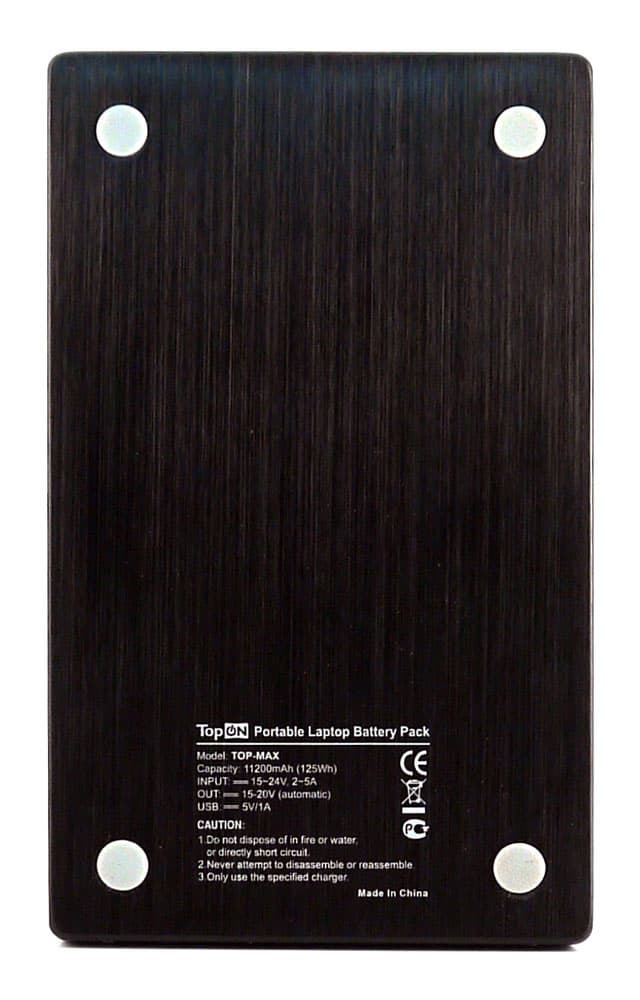

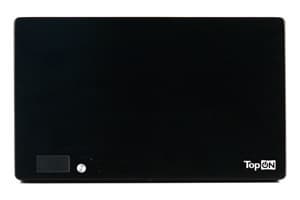

Внешняя батарея Top-Max

Чехлом новая модель так и не обзавелась, зато набор переходников пополнился: девять (вместо семи у Top-UB01) входных для подключения к штатному блоку питания ноутбука и четырнадцать (вместо восьми) для подключения самих ноутбуков, нетбуков, планшетов. Это тоже своеобразный рекорд.

Внешняя батарея Top-Max: комплектация

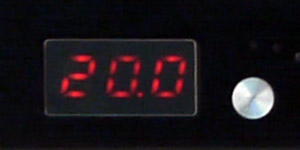

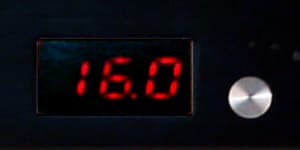

А вот способ задания выходного напряжения принципиально отличен от использовавшегося в UB01: имеющийся тумблер только подключает оба выхода, а напряжение на мощном выходе задается автоматически — выбором переходника, соответствующего марке подключаемого ноутбука. Поэтому использованы 4-контактные разъемы, а кабель имеет 4 провода: для питания нагрузки и для задания выходного напряжения. К сожалению, определить толщину «питающих» проводов и их соответствие заявленным рабочим токам (немалым — до 4 ампер) мы не смогли. Длина кабеля 1,1 м, он оснащен ферритовым кольцом для уменьшения помех и фиксатором-«липучкой».

Внешняя батарея Top-Max

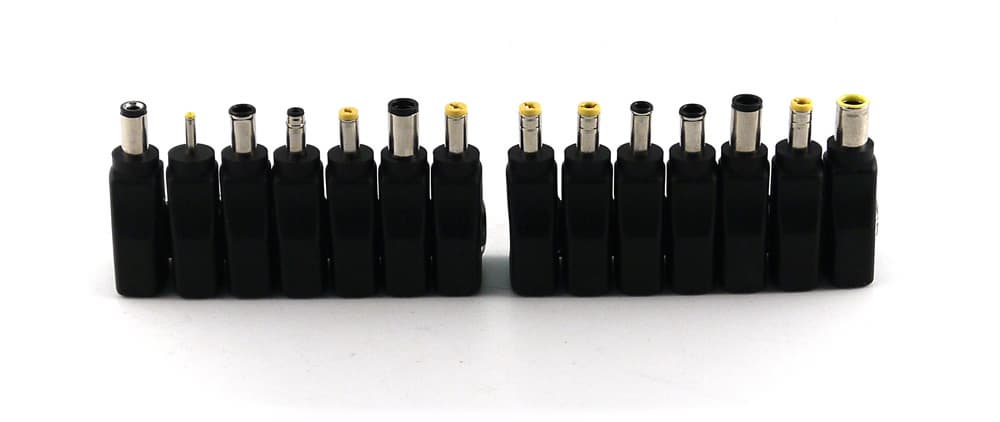

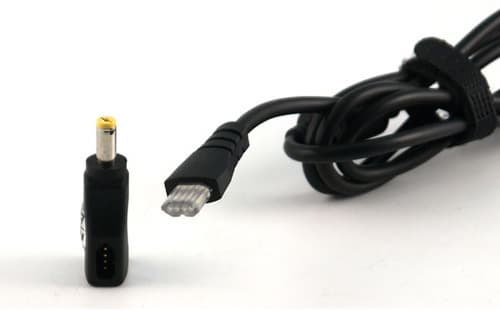

Все переходники промаркированы: входные от D1 до D9, выходные от M1 до M14. Расшифровка обозначений приведена в инструкции, а на выходные переходники нанесено еще и значение задаваемых ими выходных напряжений. Отметим: для выходных переходников есть две удобные «обоймы», так что носить их россыпью не придется, а вот для входных ничего подобного не предусмотрено.

Внешняя батарея Top-Max

Такой комплект должен обеспечить работу с ноутбуками Acer, Asus (в т. ч. Eee PC), Dell, Fujitsu Siemens, HP Compaq, IBM Lenovo, LG, Samsung, Sony, Toshiba. Тем не менее, перед покупкой Top-Max нужно убедиться, что в комплекте есть переходник, подходящий к вашей конкретной модели.

И, конечно, можно подключать самые разные устройства, включая популярные модели Apple, к выходу USB. Но кабели придется использовать из комплекта самих устройств.

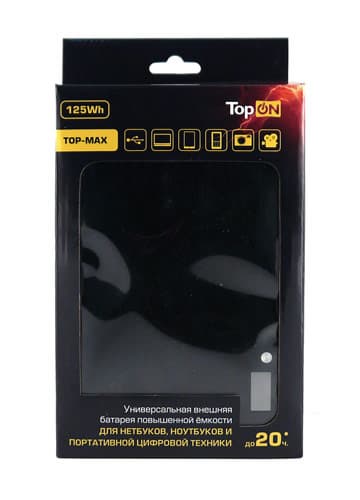

Внешняя батарея Top-Max: упаковка

Переходим к заявленным характеристикам:


Характеристики батареи Top-Max
Емкость аккумулятора11 200 мА·ч (11,1 В, 125 Вт·ч)
Тип аккумулятораLi-ion
Выходыуниверсальный 15/16/18,5/19/19,5/20 В)
1×USB (5 В, макс. ток не указан)
Выходная мощность60 Вт (макс. ток для 15 В — 4 А, для 19 В — 3,16 А, для 20 В — 3 А)
Вход для зарядкиот штатного БП ноутбука 15–24 В
Наличие зарядного устройства от сети 220 Внет
Размеры214,5×130×21,5 мм
Вес (по нашему замеру):
устройства
комплекта
в упаковке

884 г
1165 г
1305 г

Производитель заявляет, что после 350 циклов заряд/разряд батарея сохранит не менее 80% своей первоначальной емкости. Сведения о времени автономной работы, обеспечиваемой Top-Max, производителем приведены очень приблизительно (что вполне понятно — слишком много возможных вариантов), поэтому воспроизводить их мы не будем.

Испытания

Заряд

В инструкции про время полного заряда встроенного в Top-Max аккумулятора сказано так: «до 8 часов, зависит от мощности вашего адаптера». Насчет зависимости от мощности адаптера никаких сомнений нет; мы использовали блок питания средней мощности от ноутбука Samsung, обеспечивающий ток до 3,16 А при напряжении 19 В, и среднее время заряда составило 6 часов 20 минут, а нагрев как батареи, так и блока питания при этом был незначительным.

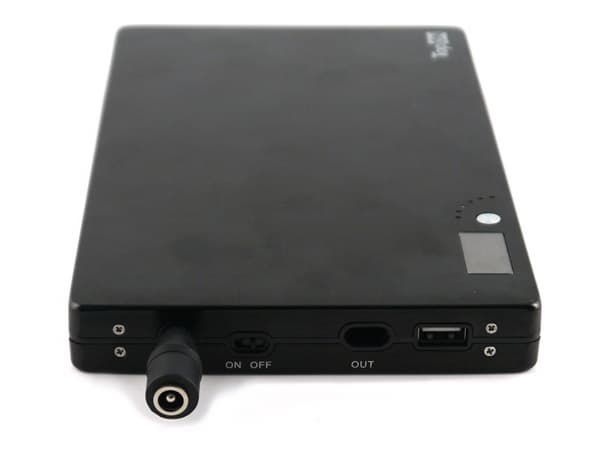

Внешняя батарея Top-Max: заряд

Если же будет использоваться БП с заметно меньшим выходным током, то время заряда увеличится, и, вероятно, может превысить указанные производителем 8 часов. Однако прямой пропорции между максимальным током, который обеспечивает БП ноутбука, и временем заряда нет, как было и в случае с зарядом Top-Micro и Top-Mini от порта USB и от мощного источника: максимальный ток потребляется в начале заряда, а затем снижается, и при использовании менее мощного БП затягивается только первый этап заряда.

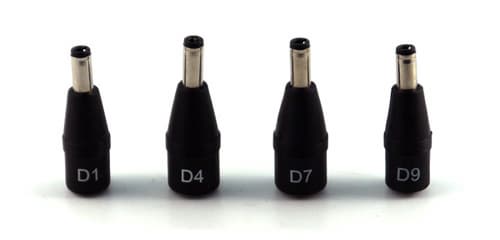

Внешняя батарея Top-Max: входные переходники

Но даже блок питания с очень большим выходным током не позволит одновременно заряжать Top-Max и питать от его выходного разъема сам ноутбук: подключение переходника ко входу внешней батареи однозначно отключает ее выходы.

Разряд и работа защиты

На эту часть тестирования мы потратили очень много времени: пришлось делать замеры с использованием лабораторной нагрузки для максимальных заявленных токов при разных напряжениях на универсальном выходе, в двух вариантах проверить работу с «живым» ноутбуком, а также оценить возможности работы с пятивольтовым USB-выходом.

Напомним, что имеющийся тумблер включает или выключает сразу оба выхода — и универсальный, и USB.

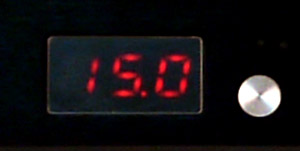

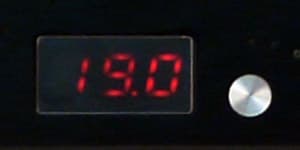

Внешняя батарея Top-Max       Внешняя батарея Top-Max

Внешняя батарея Top-Max       Внешняя батарея Top-Max

Производитель заявляет о наличии четырех видов защиты: от перегрузки и короткого замыкания (результаты приведены ниже), от перегрева (это проверить мы не можем), а также от скачков напряжения. Что подразумевается под скачками напряжения, не поясняется; скорее всего, имеется в виду значительное превышение напряжения на входе батареи свыше паспортных 24 В, а вот насколько значительным и долговременным должно быть такое превышение для срабатывания защиты, не указывается, поэтому проверять работу такой защиты мы не стали.

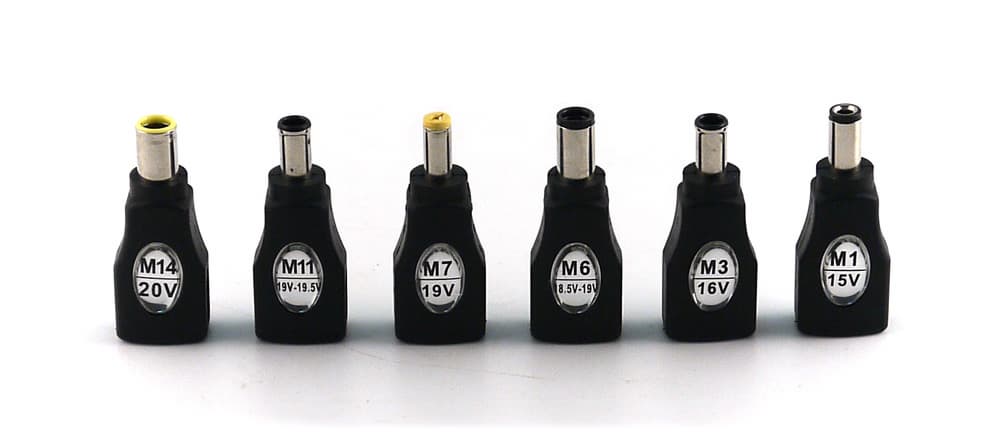

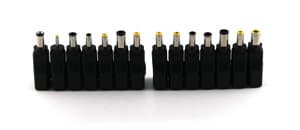

Внешняя батарея Top-Max: переходники       Внешняя батарея Top-Max: переходники

Универсальный выход, лабораторная нагрузка

Полученные нами для разных значений выходного напряжения параметры приведены в таблице.


Заданное выходное напряжение, ВНапряжение без нагрузки, ВТок нагрузки, АНапряжение на нагрузке (в начале и в конце разряда), ВВремя работы, чч:ммЭнергия, Вт·чКПДНагрев, °C
1515,74,014,7—14,51:45102,282%15-16
1919,63,1618,8—18,61:45103,483%14-15
2020,83,020,0—19,91:4099,880%14-15

В последнем столбце указан нагрев относительно комнатной температуры; значение относится к наиболее горячей области корпуса, расположенной возле разъемов. Как видите, при максимальных токах батарея нагревается заметно, поэтому желательно обеспечить нормальный теплообмен с окружающей средой, а не прятать Top-Max в сумку.

При задании с помощью переходников выходного напряжения 16 и 18,5–19/19–19,5 вольт результаты фактически аналогичны полученным соответственно для 15 и 19 вольт, поэтому мы их не приводим.

Как видите, во всех случаях при заявленном максимальном токе выходное напряжение очень стабильно и не выходит за пределы пятипроцентного отклонения.

Работу защиты мы исследовали при двух выходных напряжениях: наименьшем (15 В) и наибольшем (20 В). В первом случае защита от перегрузки срабатывала менее чем за секунду при токе 5 А, а при токах 4,7–4,8 А устройство оставалось работоспособным, и выходное напряжение составляло 14,4 В (т. е. в пределах отклонения 5%), но только в начальный момент, а потом начинало медленно, но неуклонно снижаться до неприемлемых величин.

Во втором случае защита срабатывала за 1-2 секунды при токах свыше 4,0 А, но устройство долговременно (30 минут) работало при токах порядка 3,8–3,9 А, обеспечивая выходное напряжение 19,7 В.

При коротких замыканиях, даже очень кратковременных, защита срабатывает очень четко и практически мгновенно.

Во всех случаях для восстановления работы внешней батареи после срабатывания защиты нам не приходилось кратковременно подключать ее на зарядку, и это приятное отличие от некоторых моделей, побывавших у нас ранее.

Универсальный выход, работа с ноутбуком

Для этого этапа был использован ноутбук, штатная батарея которого имеет емкость 40 Вт·ч (точнее, 39960 мВт·ч), на котором мы проводили один из тестов на автономность, применяемый нами при тестировании ноутбуков: длительное воспроизведение видеофрагментов.

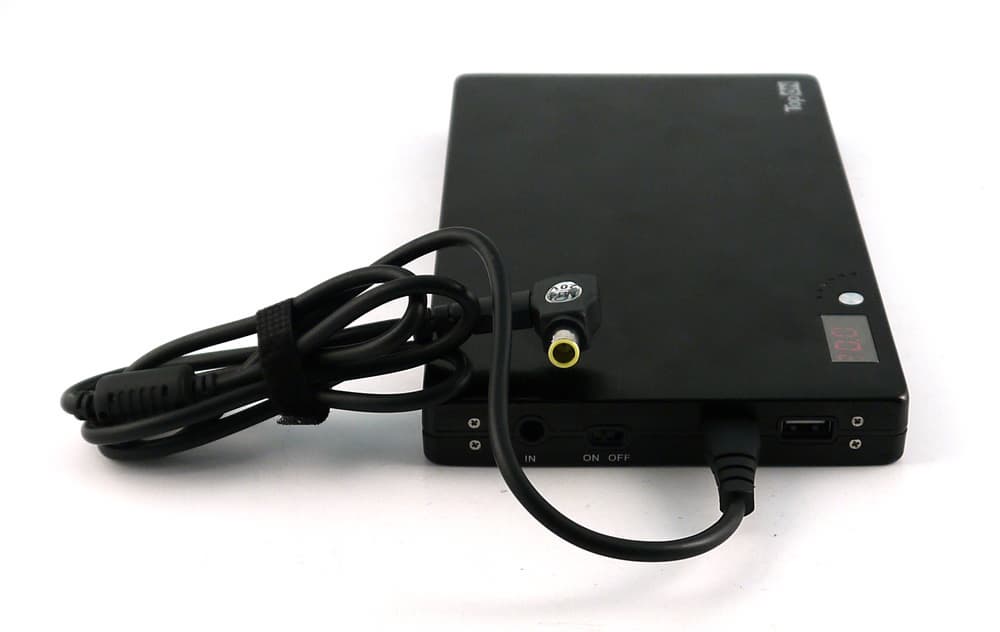

Внешняя батарея Top-Max: подключение нагрузки

Были сделаны три группы тестов — при работе от:

  1. штатной батареи ноутбука,
  2. внешней батареи Top-Max (штатный аккумулятор извлечен),
  3. внешней батареи Top-Max (штатный аккумулятор установлен, но полностью разряжен).

Последний замер нам представляется наиболее приближенным к действительности: далеко не во всех современных портативных компьютерах вообще можно извлечь аккумулятор (прежде всего это касается ультрабуков и планшетов), но даже если удалить его можно, то не каждый владелец будет это делать — при критическом разряде встроенной батареи большинство людей просто подключат внешнюю батарею, чтобы как можно скорее продолжить работу. Понятно, что при этом Top-Max вынужден будет еще и заряжать штатную батарею ноутбука, зато по исчерпании заряда внешней батареи ноутбук сможет еще немало поработать за счет заряженного собственного аккумулятора.

Есть и еще один довод в пользу «неизвлечения» встроенной батареи: штатными средствами ноутбука невозможно отследить состояние внешнего аккумулятора и при критическом его разряде автоматически завершить работу операционной системы либо перевести ноутбук в ждущий или спящий режим. А связка «встроенная+внешняя батареи» воспринимается ноутбуком точно так же, как встроенный аккумулятор.

Помимо удобства, есть и другой аспект: производитель рекомендует извлекать штатный аккумулятор ноутбука для увеличения времени автономной работы; насколько обоснована эта рекомендация, можете судить по таблице с результатами (как обычно, все замеры проводились дважды, а полученные данные усреднялись).


Использованные батареиВремя автономной работы, чч:ммНагрев Top-Max
только штатная батарея ноутбука (полный заряд 40 Вт·ч)3:05
только внешняя батарея Top-Max (полный заряд 125 Вт·ч)8:12незначительный
Top-Max (полный заряд) + штатная батарея (разряжена)7:53на 7-8 °C за первые 70–80 минут,
незначительный через 4 часа

Как видите, извлечение полностью разряженной штатной батареи ноутбука дает прирост времени автономной работы от Top-Max всего на 4 процента, но связано с необходимостью постоянно контролировать состояние внешней батареи, чтобы избежать внезапного отключения ноутбука. Если такое отключение недопустимо (как часто и бывает), то выключать ноутбук, питающийся от внешней батареи, придется заранее, ориентируясь на индикаторы Top-Max, а поскольку их показания достаточно приблизительны, то далеко не факт, что заряд при этом будет использован полностью.

Сравнивая две верхние строчки, делаем еще один вывод: увеличение времени автономной работы с учетом выявленного при тестировании с лабораторной нагрузкой КПД Top-Max вполне соответствует отношению емкостей штатной и внешней батарей.

Немного о температурном режиме в третьем случае: на начальном этапе длительностью около 1 часа 15 минут, кроме питания самого ноутбука, внешней батарее приходилось еще и заряжать встроенный в него аккумулятор, поэтому потребляемый ток и соответственно нагрев были максимальны (хотя и не чрезмерны). А когда штатная батарея ноутбука зарядилась, потребляемый ток уменьшился, и в последующие 2-3 часа работы Top-Max остыл практически до комнатной температуры.

USB-выход, лабораторная нагрузка

Сначала пришлось выяснить максимальный рабочий ток, потому что ни в инструкции, ни в информации на упаковке подобных данных не обнаружилось.

Оказалось, что значение такое же, как в Top-Mini — 1 ампер: при таком токе обеспечивается выходное напряжение 5,0 В, которое остается неизменным в течение длительного времени (многих часов). Но при повышении тока нагрузки всего до 1,06–1,08 А выходное напряжение лишь в самый начальный момент остается в рамках пятипроцентного отклонения, а потом быстро начинает снижаться.

В руководстве пользователя так оценивается время автономной работы цифровых устройств (видимо, имеется в виду техника, подключаемая к USB-выходу): неделя и более. Конечно, если эти цифровые устройства постоянно потребляют ток, близкий к 1 А (т. е. около 5 Вт·ч), то речь может идти максимум об одних сутках, ведь общая емкость Top-Max составляет 125 Вт·ч, да еще КПД отличен от 100%. Однако в режимах с максимальным потреблением подобные устройства работают далеко не всегда, поэтому спорить с оценкой производителя мы не будем.

Полученные нами данные при подключении нагрузки к USB-выходу сведены в таблицу:


Напряжение без нагрузки, ВТок нагрузки, АНапряжение на нагрузке, ВВремя работы, чч:ммЭнергия, Вт·чКПД
в начале разрядав конце разряда
5,11,05,04,715:357661%

Нагрев за все время проведения теста был слабым.

Выходное напряжение в течение долгого времени почти не отклонялось от 5 В, и лишь в последние несколько часов начало снижаться, но даже в самом конце разряда оно практически оставалось в рамках пятипроцентного отклонения. Точно учесть изменение напряжения для подсчета КПД очень сложно, но погрешность получается небольшой, и можно уверенно сказать: соотношение между запасенной и переданной в нагрузку энергиями в данном случае получилось гораздо хуже, чем при использовании универсального выхода.

Тест на длительность работы при нагрузке сразу по обоим выходам не проводился, поскольку вклад подключенной к USB нагрузки даже с током в 1 ампер будет незначительным. Но при подключении к двум выходам нагрузок, потребляющих максимальные токи, может быть превышена максимальная мощность батареи, которая составляет 60 Вт; если такое превышение будет не слишком длительным (а именно так и бывает с реальными ноутбуками и другими цифровыми устройствами: они редко работают с максимальным потреблением), то ничего страшного не произойдет: мы пробовали в течение пяти минут нагружать Top-Max током 3 А при напряжении 20 В на универсальном выходе и током 1 А на USB-выходе, и батарея с такой нагрузкой вполне справилась.

Но вернемся к USB-выходу.

Алгоритм срабатывания защиты от перегрузки у этого выхода очень похож на тот, что мы наблюдали у Top-Mini, и сводится к ограничению по току: отключения 5-вольтового выхода не происходит, лишь сильно падает выходное напряжение, а ток ограничивается на уровне 1,6–1,7 А.

И защита от коротких замыканий работает так же, как в Top-Mini — т. е. никак: при кратковременном, до секунды, замыкании отключения выхода не происходит, и после размыкания выходное напряжение восстанавливается. На долгое время замыкать выход мы вновь не рискнули.

Выводы

Итак, Top-Max показал себя как дважды рекордсмен: по ёмкости и по количеству переходников для подключения нагрузок. Конечно, речь идет о внешних батарях, побывавших в нашей лаборатории.

Еще нужно отметить высокую стабильность выходных напряжений в заявленном диапазоне нагрузок.

Теперь о менее приятных вещах, связанных с комплектацией; называть их недостатками вряд ли можно, поскольку многим владельцам эти вопросы не доставят хлопот, однако упомянуть нужно.

Обширный набор переходников (входных и выходных), кабель для подключения к ноутбукам — если всё это предполагается носить вместе с самой батареей, то желательно как-то упаковать для переноски, причем имеющаяся упаковочная коробка для этого подходит плохо. Поэтому еще раз посетуем на отсутствие чехла.

Отсутствие в комплекте источника питания предполагает зарядку батареи от штатного БП ноутбука, а поскольку время заряда превышает время автономной работы большинства не только ноутбуков, но даже ультрабуков и планшетов при сколь-нибудь значительной загрузке, то владельцу порой придется выбирать между работой на ноутбуке и зарядкой Top-Max.

Понятно, что оба эти фактора могут показаться негативными лишь для части потенциальных покупателей, а повышение цены, особенно за счет добавления в комплект собственного источника питания, не понравится всем. Но батарею Top-Max не отнесешь к продуктам эконом-класса, особенно по цене, поэтому хотя бы упаковочным чехлом производитель вполне мог бы ее снабдить.


Nota Bene

Еще раз напомним две вещи:

  • покупая источник питания, непременно убедитесь, что он подходит к вашей технике по выходным параметрам (напряжение, максимальный ток), а также в наличии соответствующего переходника;
  • при эксплуатации литий-ионных аккумуляторных батарей помните, что они не любят как сильного нагрева, так и сильного охлаждения.

Цены

Средняя цена устройств в московской рознице составляет:


TopON Top-MicroН/Д(0)
TopON Top-Mini$25(5)
TopON Top-MaxН/Д(0)


Устройства предоставлены на тестирование производителем



Дополнительно

iXBT BRAND 2016

«iXBT Brand 2016» — Выбор читателей в номинации «Процессоры (CPU)»:
Подробнее с условиями участия в розыгрыше можно ознакомиться здесь. Текущие результаты опроса доступны тут.

Нашли ошибку на сайте? Выделите текст и нажмите Shift+Enter

Код для блога бета

Выделите HTML-код в поле, скопируйте его в буфер и вставьте в свой блог.
