Блок питания Thermaltake Toughpower Grand TPG-750M (TP-750AH3CCG)

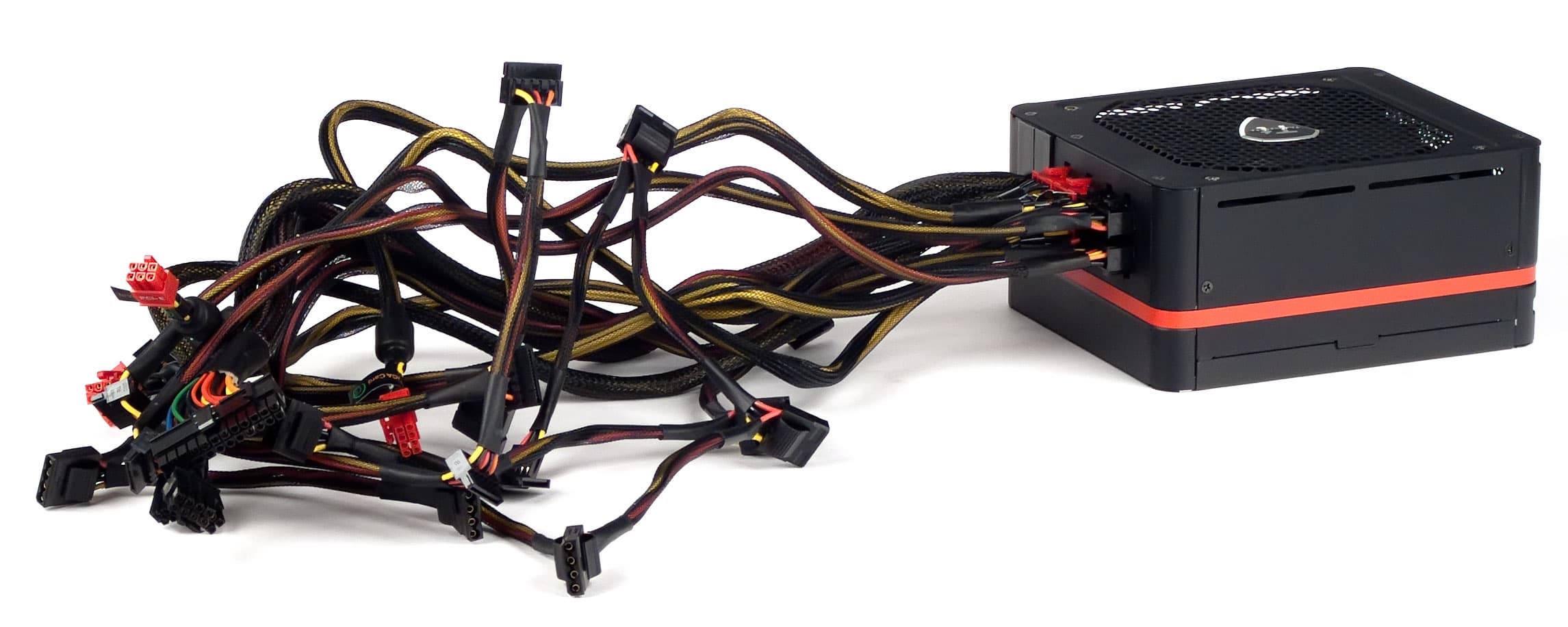

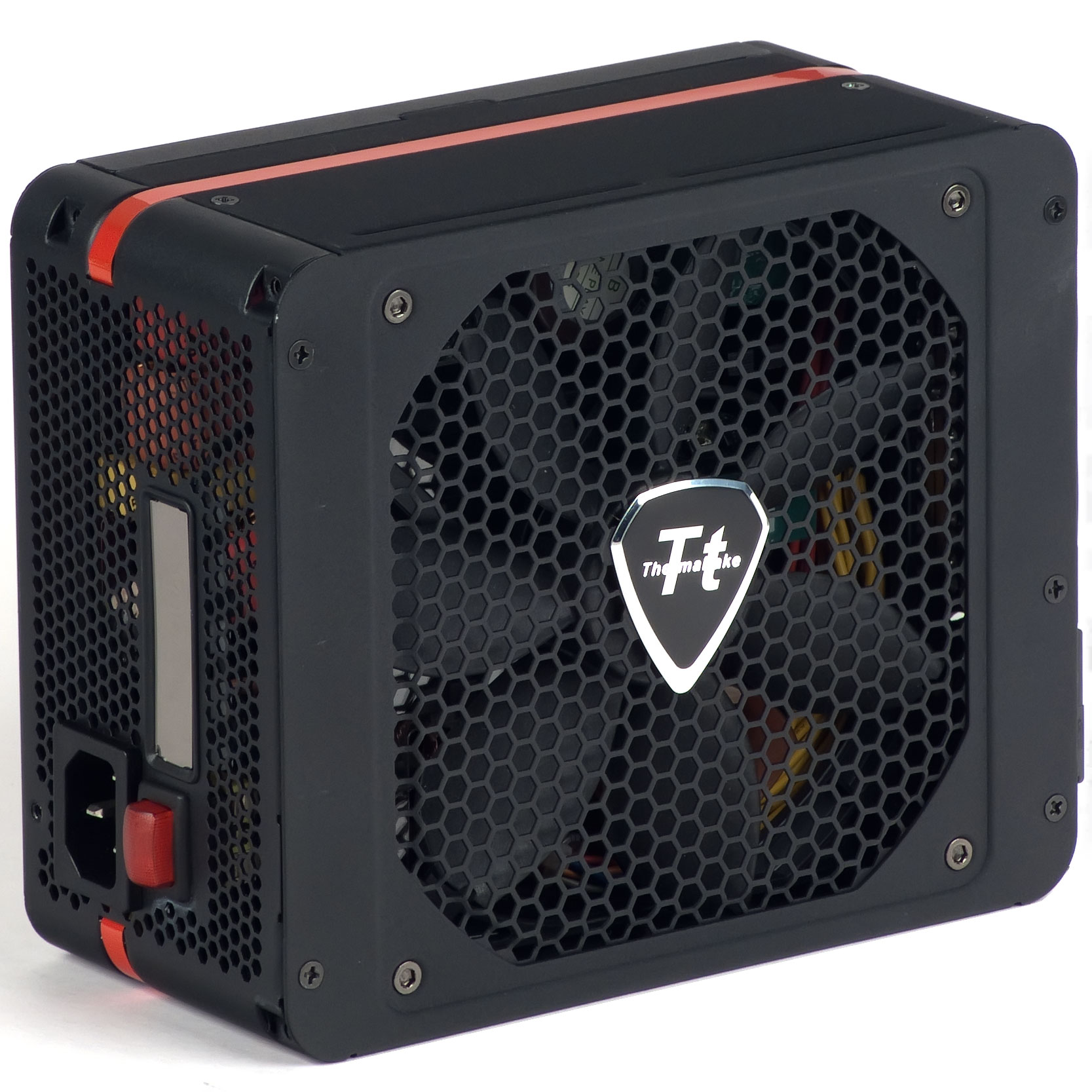

Внешний вид блока питания Thermaltake Toughpower Grand TPG-750M (TP-750AH3CCG)

Полная галерея наших фотографий этой модели
Данная модель на сайте производителя

Оригинальный внешний вид присущ многим продуктам компании Thermaltake, не стала исключением и серия топовых блоков питания Toughpower Grand, которая на данный момент включает пять моделей мощностью от 650 до 1200 Вт. К нам на тесты попала модель мощностью 750 Вт, причем, судя по комплектации сетевым шнуром с вилкой североамериканского образца, предназначен данный экземпляр был изначально для рынка США.

Форма корпуса также нетипична для блоков питания и представляет собой параллелепипед со скругленными углами. Также нехарактерно применение штампованной решетки: сейчас в блоках питания средней и высокой ценовой категории применяются в основном проволочные решетки, имеющие меньшее аэродинамическое сопротивление. Возможно, данные технические решения использованы для борьбы с вибрацией и возникающими паразитными призвуками при ее наличии, что, с учетом большого и достаточно тяжелого вентилятора, весьма нелишне.

Красный кант, проходящий по корпусу блока питания, выполнен не из пластикового профиля, как это сделано в корпусе Thermaltake Element G, а из очень тонкой пластиковой ленты, приклеенной в специальное углубление на корпусе. Проблема в том, что подобный элемент декора является, по сути, одноразовым в случае разборки блока питания, так как из-за малой толщины лента быстро скручивается и склеивается, принимая совершенно непотребный вид, а поскольку клей применен весьма качественный, то развернуть ленту и приклеить ее назад крайне затруднительно.

Блок питания также оснащен довольно интересной системой подсветки. И если кнопки питания с индикатором подключения к сети встречаются регулятрно, то надпись «Thermaltake», появляющаяся из зеркального прямоугольника, расположенного на внешней стенке блока питания, является вполне оригинальным решением. Правда, в практической полезности такого рода подсветки есть некоторые сомнения, уж лучше бы там температура в комнате показывалась…

Внешний вид работающего блока питания можно оценить по прилагаемому видеоролику.

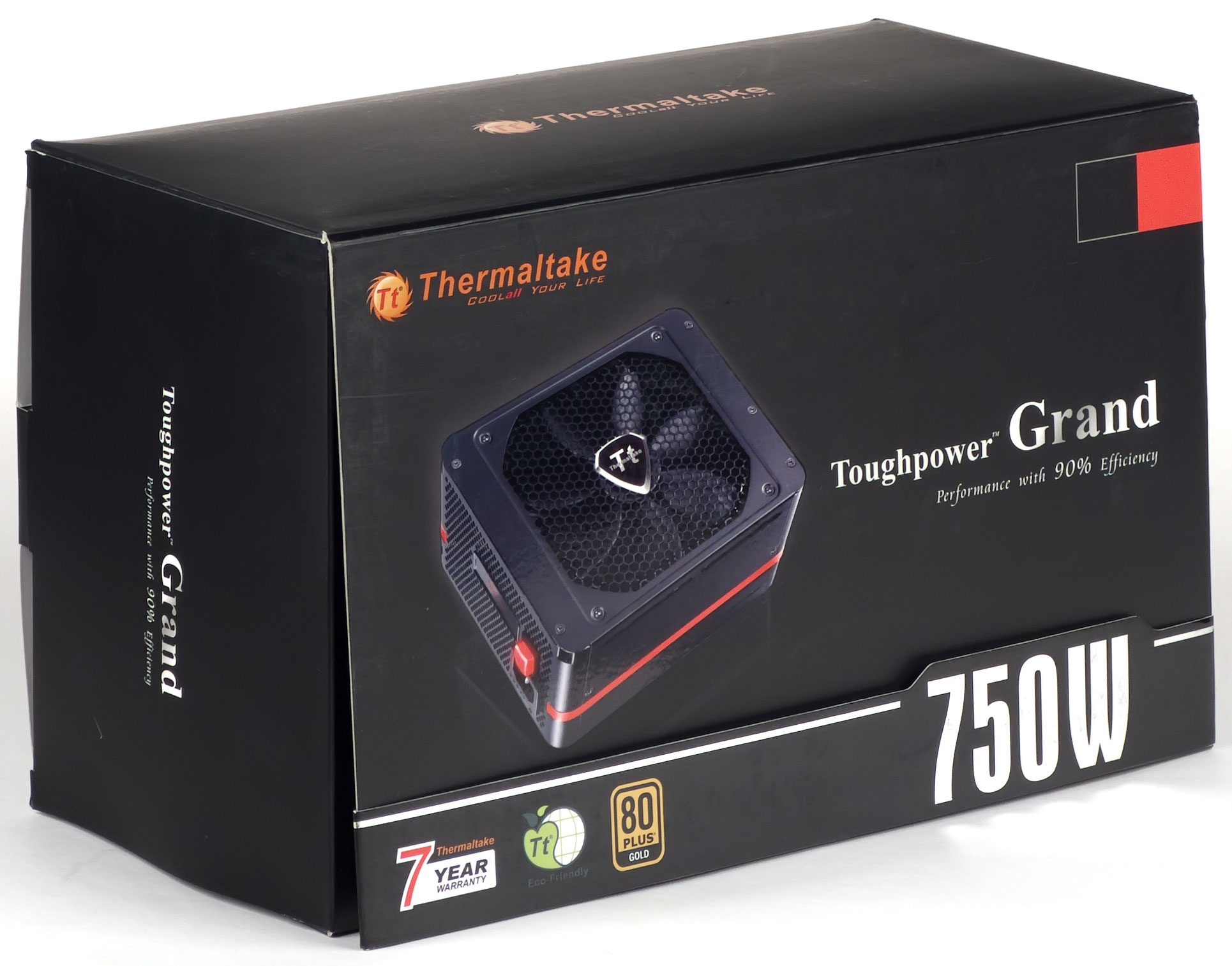

Упаковка блока питания вполне типична для топовых решений, но не особо удобна для покупателя, так как помимо того, что у нее нет ручки, коробка имеет фальш-крышку с рекламным разворотом, которая никак не фиксируется в закрытом положении и при переноске может самопроизвольно открываться.

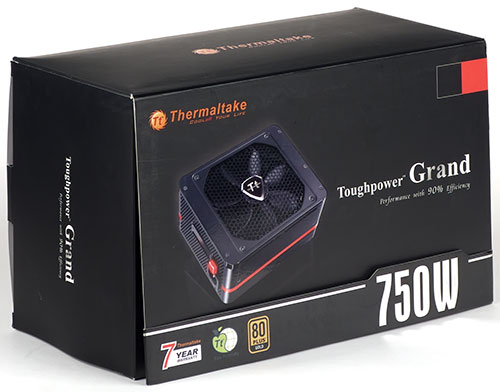

Упаковка блока питания Thermaltake Toughpower Grand TPG-750M (TP-750AH3CCG)

Характеристики

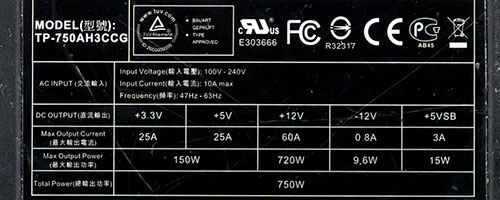

Все необходимые параметры указаны на корпусе блока питания в полном объеме. Для мощности шины +12VDC заявлено значение 720 Вт. Данная величина соответствует значению типового блока питания мощностью 750 Вт, соотношение мощности по шине +12VDC и полной мощности составляет 0,96.

Характеристики блока питания Thermaltake Toughpower Grand TPG-750M (TP-750AH3CCG)

Наименование блока питания Максимальный ток, А Максимальная мощность, Вт КНС12В
3,3V 5V 12V1 12V2 12V3 12V4 3,3&5V 12V Общая
ATX12V ver. 2.3 180W
13 14 10 80 120 175 0,686
ATX12V ver. 2.3 220W
13 14 14 80 168 215 0,781
ATX12V ver. 2.3 270W
19 15 17 97 204 265 0,77
ATX12V ver. 2.3 300W
21 15 11 8 103 216 295 0,732
ATX12V ver. 2.3 350W
21 15 11 14 103 264 345 0,765
ATX12V ver. 2.3 400W
24 15 17 14 120 300 395 0,76
ATX12V ver. 2.3 450W
24 15 17 16 120 360 445 0,81
EPS12V ver. 2.91 550W
24 24 16 16 14 8 140 492 550 0,895
EPS12V ver. 2.91 600W
24 24 16 16 16 16 140 576 600 0,96
EPS12V ver. 2.91 650W
24 30 16 16 16 16 170 624 650 0,96
EPS12V ver. 2.91 700W
24 30 16 16 16 16 170 672 700 0,96
EPS12V ver. 2.91 750W
24 30 16 16 16 18 170 720 750 0,96
Thermaltake TPG-750M 25 25 60 150 720 750 0,96
EPS12V ver. 2.91 800W
24 30 16 16 16 18 170 768 800 0,96

Длина проводов и количество разъемов

  • до основного разъема АТХ — 53 см
  • до процессорного разъема 8 pin SSI — 55 см
  • до процессорного разъема 8 pin SSI — 55 см
  • до первого разъема питания видеокарты PCI-E 1.0 VGA Power Connector — 50 см, плюс 15 см до второго такого же разъема
  • до разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 50 см
  • до разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 50 см
  • до первого разъема SATA Power Connector — 50 см, плюс 15 см до второго, еще 15 см до третьего и еще 15 см до четвертого такого же разъема
  • до первого разъема SATA Power Connector — 50 см, плюс 15 см до второго, еще 15 см до третьего и еще 15 см до четвертого такого же разъема
  • до первого разъема Peripheral Connector (молекс) — 50 см, плюс 15 см до второго, еще 15 см до третьего и еще 15 см до четвертого такого же разъема
  • до первого разъема Peripheral Connector (молекс) — 50 см, плюс 15 см до второго, еще 15 см до третьего и еще 15 см до четвертого такого же разъема, плюс 15 см до разъема питания FDD
Провода и разъемы блока питания Thermaltake Toughpower Grand TPG-750M (TP-750AH3CCG)
Наименование разъема Количество коннекторов Примечание
всего съемных
24 pin Main Power Connector1разборный
4 pin 12V Power Connector1через удлинитель 15 см
8 pin SSI Processor Connector2монолитный и разборный
6 pin PCI-E 1.0 VGA Power Connector21+1
8 pin PCI-E 2.0 VGA Power Connector21+1монолитные
4 pin Peripheral Connector84+4
15 pin Serial ATA Connector84+4
4 pin Floppy Drive Connector11

У данного блока питания используется так называемая модульная система подключения проводов с разъемами для питания комплектующих внутри системного блока. Данная конструкция позволяет снять неиспользуемые жгуты проводов, высвободив побольше места и придав более аккуратный вид внутренностям системного блока.

Количество коннекторов является вполне достаточным для современного системного блока высшего уровня. Имеется возможность подключения двух видеокарт с двумя разъемами на каждой. Также присутствуют два коннектора питания преобразователя процессора, что скорее является данью моде, чем насущной необходимостью, так как есть сильные сомнения, что покупатели подобных БП будут использовать двухпроцессорные конфигурации, а немногие однопроцессорные платы, снабженные двумя разъемами питания процессора, могут прекрасно обходиться и одним разъемом.

Стоит отметить, что данная модель также комплектуется съемным удлинителем-переходником с восьмиконтактного разъема питания на четырехконтактный (ATX12V). Его длина составляет 15 сантиметров, что позволяет нарастить один из жгутов проводов питания процессора до весьма впечатляющих 70 см, что для больших корпусов с нижним расположением блока питания весьма полезно. В комплекте поставки присутствуют схожие переходники для питания видеокарт, так как восьмиконтактные разъемы выполнены монолитными.

Количество разъемов SATA Power составляет восемь штук, чего по идее достаточно для практически любой типичной системы, но расположены они всего на двух жгутах по четыре штуки на каждом, что в реальности может оказаться не слишком удобным в ходе эксплуатации. Так, в высоких корпусах в большинстве случаев придется использовать оба жгута даже при установке всего одного оптического привода и одного жесткого диска.

Разъемов для подключения периферийных устройств, в народе называемых молексами, у данного блока питания также восемь (!) штук — это своеобразный рекорд. Правда, не слишком понятно, кому все они могут понадобиться, так как в современном системном блоке найти в таком количестве потребителей с подобным разъемом питания довольно затруднительно. По сути, сегодня запитать от разъемов Peripheral Connector можно лишь некоторые накопители (например, внутренние картоводы), платы расширения (например, звуковые карты), а также различные универсальные панели и контроллеры вентиляторов. Однако, несмотря на внушительный на первый взгляд перечень, в большинстве системных блоков количество подобных устройств стремится к нулю, поэтому в реальности хватило бы 2-3 разъемов на двух жгутах.

Длина проводов является достаточной для комфортного использования в корпусах типоразмера full tower и более габаритных с верхним расположением блока питания. В корпусах высотой до 60 см с нижнерасположенным блоком питания длины проводов также должно быть достаточно: до коннектора ATX12V около 70 см. Таким образом, с большинством современных корпусов проблем быть не должно.

Конструкция

Блок питания оснащен активным корректором коэффициента мощности и имеет расширенный диапазон питающих напряжений. Под штампованной крупноячеистой решеткой установлен вентилятор TT-1425 типоразмера 140 мм, который произведен компанией Yen Sun Technology (YD121425HB). Данная модель вентилятора основана на подшипнике качения и имеет довольно оригинальную форму лопастей в виде несимметричного эллипса.

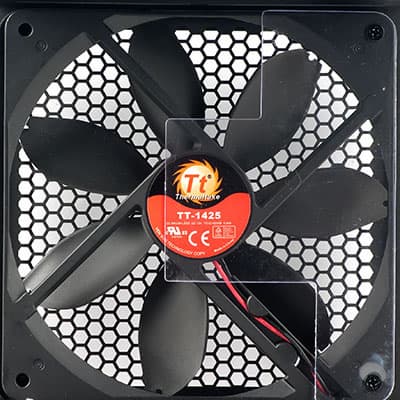

Вентилятор блока питания Thermaltake Toughpower Grand TPG-750M (TP-750AH3CCG)

Основные полупроводниковые элементы установлены на трех радиаторах, два из которых представляют собой пластины толщиной около 5 мм с частичным оребрением в верхней части, третий радиатор представляет собой пластину без оребрения.

Практически все конденсаторы, установленные в блоке питания, произведены японской компанией Nippon Chemi-con. Во входном выпрямителе установлен конденсатор серии KMR емкостью 560 мкФ (400 В), рассчитанный на максимальную рабочую температуру 105 градусов — это вполне типично для блока питания мощностью 750 ватт. В выходном каскаде установлены конденсаторы серии KZE, рассчитанные на максимальную рабочую температуру 105 градусов. На платах конверторов +3,3VDC и +5VDC установлены полимерные конденсаторы. Впрочем, полимерные конденсаторы присутствуют и на основной печатной плате в выходном каскаде.

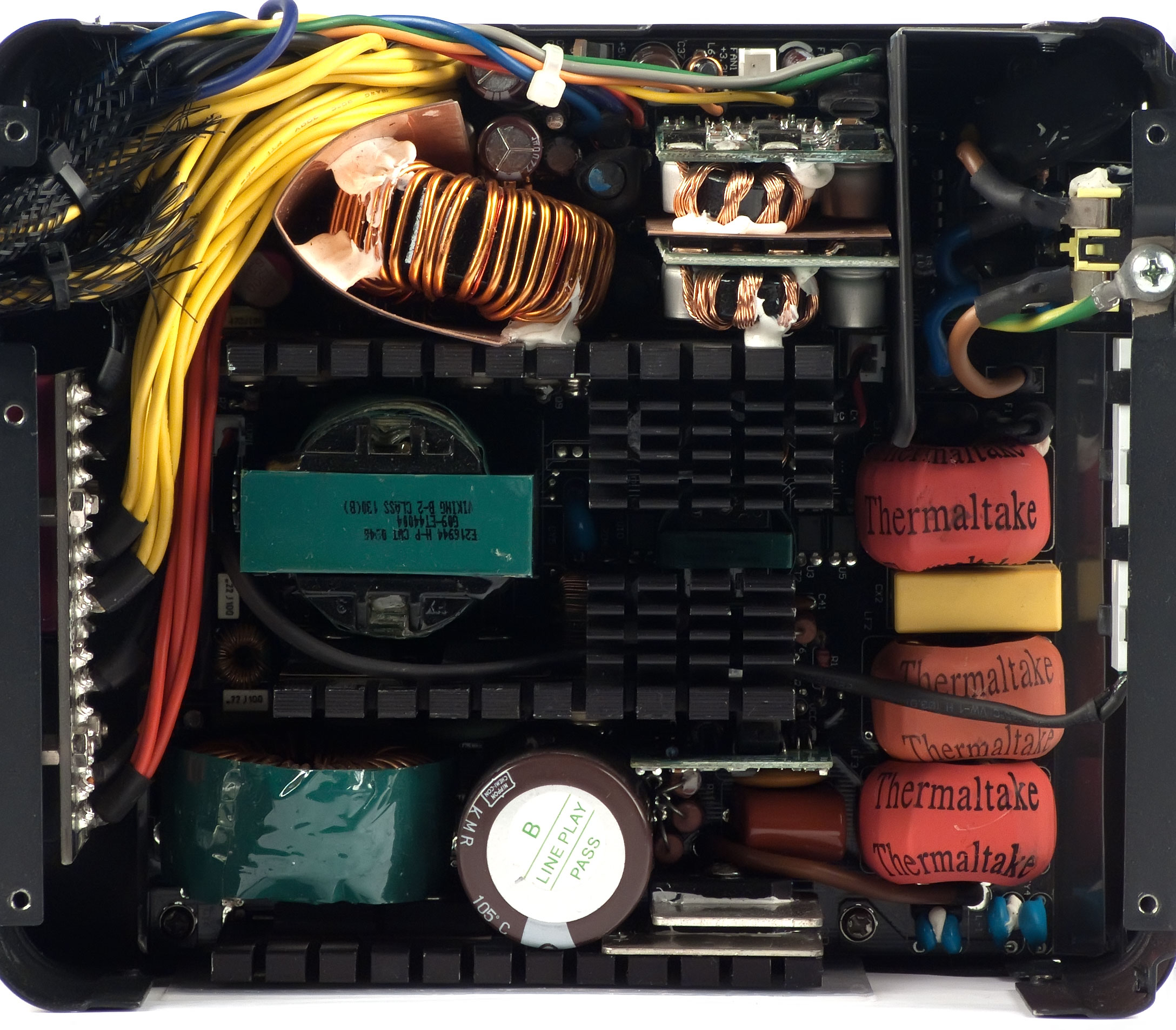

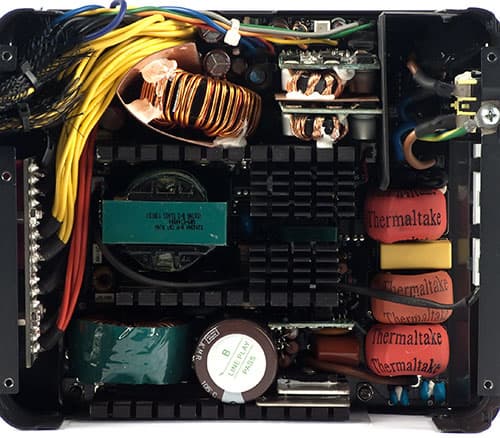

Вид платы блока питания Thermaltake Toughpower Grand TPG-750M (TP-750AH3CCG)

Практически все намоточные элементы дополнительно зафиксированы термоусадкой или накладками из синтетического материала и герметиком.

На вентиляторе установлена пластиковая накладка, с одной стороны она закреплена винтами, а с другой — свободно нависает над компонентами БП. Накладка перекрывает около трети площади вентилятора. Зачастую в гораздо менее дорогих моделях реализация подобного технического решения выполняется несколько более качественно: умолчим о возможности использования вентилятора со встроенной пластиной-дефлектором, но во всяком случае обеспечить трехточечную фиксацию особого труда не составляет и куда как менее известным производителям.

Конструкция и схемотехника данной модели сильно напоминает рассмотренный нами ранее блок питания Chieftec SPS-650C. По всей видимости, основаны они на одной базовой платформе. В данном случае также используется топология VRM-inside, когда преобразование напряжений +3,3VDC и +5VDC из основного напряжения +12VDC осуществляется импульсными конверторами, размещенными на отдельных платах.

Предположительно, произведена данная модель на заводе компании CWT.

Конструкция
Максимальная выходная мощность 750 Вт
Рабочий диапазон входных напряжений  расширенный
Наличие и тип ККМ (PFC)   есть, активный (APFC)
Длина корпуса 180 мм
Масса (без упаковки) 2,9 кг
Типоразмер вентилятора 140 мм
Модель вентилятора YD121425HB
Подключение вентилятора двухпроводное
Пластиковая накладка на вентиляторе (дефлектор) есть
Решетка перед вентилятором штампованная
Количество радиаторов 3
Толщина основания радиаторов 5 мм
Линейные размеры основания 90×40, 80×40, 95×40
Производитель конденсаторов Nippon Chemi-Con
Наличие выключателя сетевого питания есть
Наличие защитной втулки в отверстии для проводов есть
Подсветка выключатель сетевого питания и декоративный элемент

Тестирование блока питания

Первым этапом инструментального тестирования является построение кросснагрузочной характеристики (КНХ) и представление ее на полуплоскости, ограниченной максимальной мощностью по шине 3,3&5V с одной стороны (по оси ординат) и максимальной мощностью по шине 12V с другой стороны — по оси абсцисс. В каждой точке измеренное значение напряжения обозначается цветовым маркером в зависимости от отклонения от номинального значения.

Обозначение размера отклонений выходных напряжений от номинала
ЦветДиапазон отклоненияКачественная оценка
 1 процентотлично
 2 процентаочень хорошо
 3 процентахорошо
 4 процентаудовлетворительно
 5 процентовплохо
 более пяти процентовнеудовлетворительно

Пояснения к методике тестирования и процессу расчета итоговых оценок за качество электропитания можно посмотреть в одной из предыдущих статей, например здесь.

Отклонения значений выходных напряжений от номинала
 +3,3VDC+5VDC+12VDC
 12V Power, W — Мощность по шине +12VDC, Вт

  3,3V 5V 12V Общая
По всей полуплоскости хорошо хорошо очень хорошо 3,57 (хорошо)
В рабочем диапазоне очень хорошо очень хорошо отлично 4,57 (очень хорошо)

Электрические параметры блока питания находятся на очень хорошем уровне. Отклонения свыше пяти процентов отсутствуют во всем измеренном диапазоне мощности. Отклонения от номинала напряжений по линии +12VDC не превышают двух процентов, по линии +5VDC — не превышают трех процентов.

В типичном рабочем диапазоне отклонения по всем каналам не превышают двух процентов — это очень хороший показатель.

Следующим этапом является определение реальной системной мощности блока питания, то есть той мощности, которой можно воспользоваться при эксплуатации реального системного блока, а не только при подключении к тестовому стенду.

Определяется данный параметр путем суммирования реальной максимальной мощности по шине 12V и мощности 42 Вт по шине 3,3&5V — конечно, при условии, что значения напряжений остаются в пределах нормы.

В нашем случае мощность, рассчитанная по данной формуле, даже немного превысила максимальную мощность блока питания, так что по нашим правилам последнюю мы и засчитали в качестве реальной системной мощности.

Коэффициент маркетинговой корректности (КМК) — показывает отношение рассчитанного нами рейтинга мощности к некой величине, указанной в наименовании (модели) блока питания и подразумевающей максимальную выходную мощность данного блока питания.

В данном случае КМК = 750/750 = 1

Это отличный показатель для современной модели.

Очередной этап тестирования заключается в измерении полной мощности, подведенной к блоку питания, активной мощности, потребленной им, и расчете коэффициента полезного действия и коэффициента мощности.

Средний КПД блока питания
Диапазон мощности Значение Оценка
Полный85отлично
50—250 Вт81,3хорошо
100—500 Вт88,5отлично

КПД данной модели находится на очень хорошем уровне для современных решений.

Измерение уровня шума

Измерение проводится в соответствии с нашей методикой при помощи шумомера ВШВ-003-М3 в звукоизолированной комнате с типичным уровнем шума 20 дБА. Во время измерения все электроприборы в комнате отключаются.

Акустическая эргономика TPG-750 находится в целом на очень хорошем уровне, особенно с учетом достаточно высокой мощности данной модели. Это значит, что при работе на низкой и средней мощности уровень шума от работы БП будет незаметен или малозаметен на фоне типичного фонового шума в помещении в дневное время суток, особенно при условии эксплуатации данного блока питания в системах, не имеющих какой-либо звукошумовой оптимизации.

К сожалению, наш экземпляр блока питания имел небольшой дефект в акустической эргономике, заключающийся в наличии свиста в режме Standby, в остальных режимах работы данный дефект отмечен не был.

С целью документальной фиксации данного факта нами было проведено несколько инструментальных измерений с расположением микрофона на малом расстоянии (40 мм) от блока питания. Устанавливался микрофон по центру корпуса БП со стороны вентилятора, блок питания при этом располагался на столе без корпуса.

Уровень звукового давления в режиме Standby превышает уровень звукового давления от блока питания с принудительно остановленным вентилятором при малой нагрузке. Вместе с тем, он ощутимо ниже уровня звукового давления от блока питания с вращающимся вентилятором при той же нагрузке. Таким образом, мы констатируем, что дефект проявляется только в режиме Standby.

Позиционирование и рекомендации по использованию

Данный блок питания предназначен для высокопроизводительных систем на основе мощных платформ с использованием видеокарт типа GTX 480/580. При этом уровень шума самого́ блока питания остается на эргономичном уровне в широком диапазоне выходной мощности, что должно порадовать любителей низкого уровня шума. Правда, имеющийся у нас экземпляр имел небольшой дефект в акустической эргономике в режиме Standby.

Итоги

Блок питания оставил очень хорошее впечатление, хотя было бы удивительно, если бы этого не произошло, так как данная модель представляет премиальную серию одного из ведущих производителей. Thermaltake TPG-750 — вполне достойный продукт, хоть и не идеальный. Все же небольшой дефект в акустической эргономике в режиме Standby, а также не до конца продуманная реализация коммутационного хозяйства явно не улучшают потребительские качества продукта премиум-класса. С другой стороны, блок питания спроектирован на основе современной платформы, изготовлен с использованием качественных комплектующих, довольно неплохого вентилятора и имеет очень хорошие электрические характеристики, а также интересный дизайн корпуса и огромное количество разъемов для подключения комплектующих.

За оригинальное оформление блока данная модель удостаивается редакционной награды Original Design за июнь 2011 года.
