Блок питания Thermaltake Toughpower Grand 700W (TPG-700M)

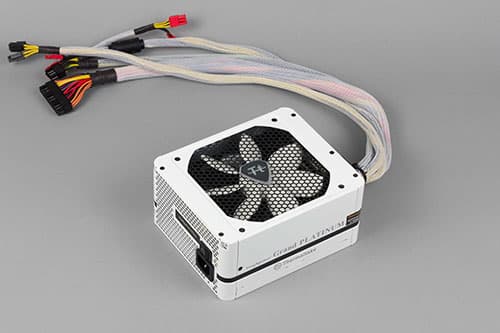

Внешний вид блока питания Thermaltake Toughpower Grand 700W (TPG-700M)
Полная галерея наших фотографий этой модели
Данная модель на сайте производителя

Серия блоков питания Toughpower Grand в производственной гамме компании Thermaltake присутствует довольно давно, причем блок питания Thermaltake Toughpower Grand TPG-750M мы уже обозревали в 2011 году, и он оставил о себе довольно хорошее впечатление. В последнее время данная серия претерпевает штатное обновление, пополняясь новыми моделями, визуально отличающимися белым корпусом. Также стоит отметить наличие у новых моделей сертификата 80Plus Platinum, тогда как у старых версий был сертификат 80Plus Gold. На момент написания обзора новые модели Thermaltake Toughpower Grand TPG-600M и TPG-700M присутствовали в одной группе вместе со старыми моделями, и неподготовленному покупателю будет сложно сориентироваться в таком разнообразии.

Мы познакомимся с блоком питания Thermaltake Toughpower Grand TPG-700M, который характеризуется эксплуатационным диапазоном температуры от 0 до 50 градусов, наличием сертификата 80Plus Platinum, а также использованием высококачественных японских конденсаторов, в том числе полимерных.

Предыдущая ревизия блоков питания из серии Thermaltake Toughpower Grand имела волне оригинальный и даже запоминающийся дизайн, за который один из ее представителей и был удостоен нашей редакционной награды Original Design за июнь 2011 года. Новая версия блоков питания Toughpower Grand продолжает традицию интересного дизайна: характерная для этой серии форма корпуса в виде параллелепипеда со скругленными углами дополнена белым цветом с черным кантом, проходящим посередине. Кант выполнен тонкой пластиковой лентой, закрепленной посредством клея — конструкция, практически, одноразовая.

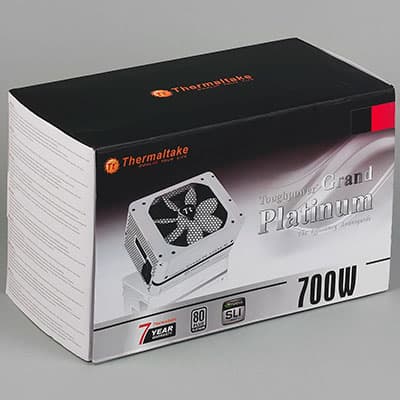

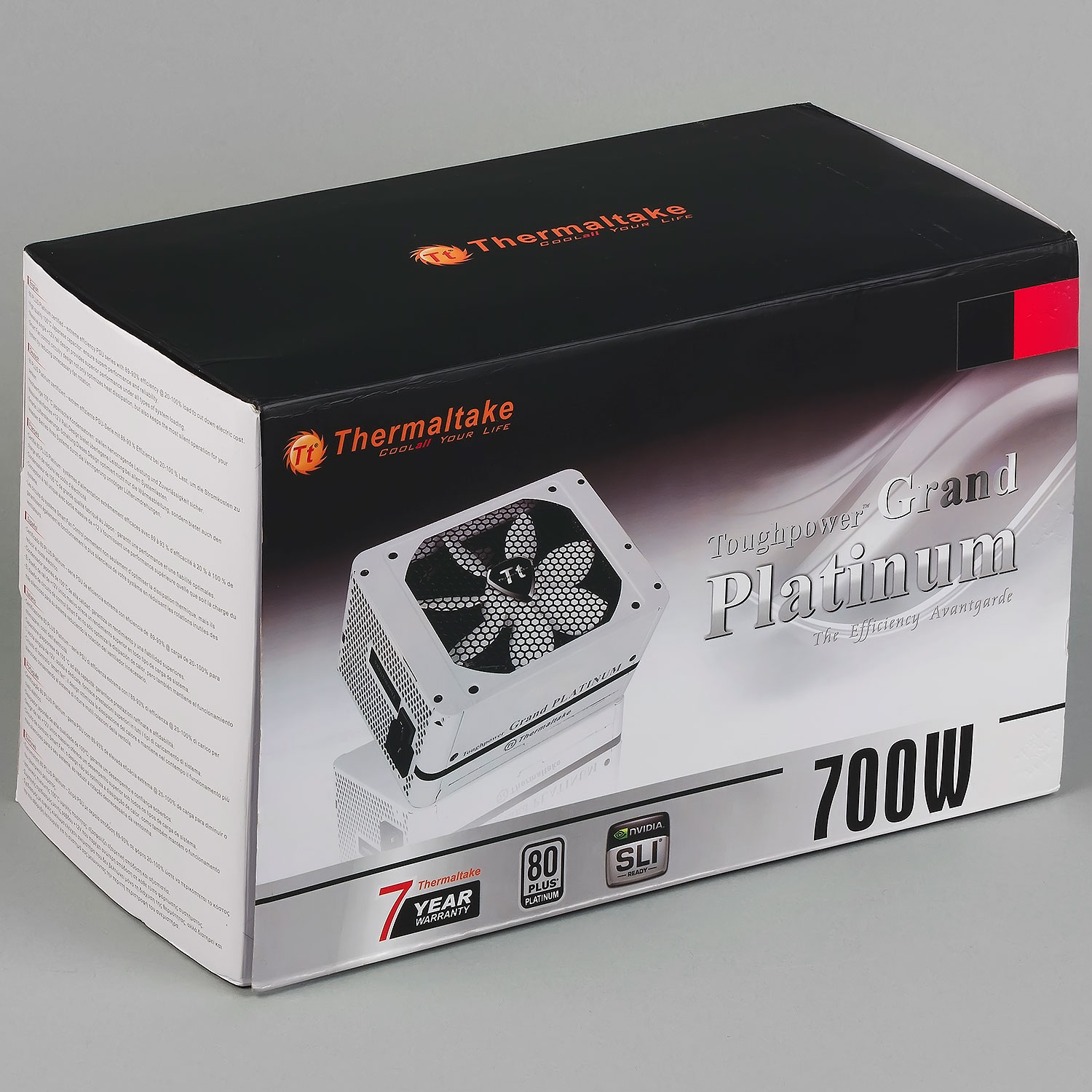

Упаковка блока питания Thermaltake Toughpower Grand 700W (TPG-700M)

Поставляется блок питания в габаритной коробке без ручки для переноски. Упаковка двойная: под внешним бумажным конвертом находится типовая коробка из гофрированного картона. Оформление выполнено в черно-белых тонах. Упаковка не особо удобна для покупателя, так как помимо того, что у нее нет ручки, коробка имеет фальш-крышку с рекламным разворотом, которая никак не фиксируется в закрытом положении и при переноске может самопроизвольно открываться.

Характеристики

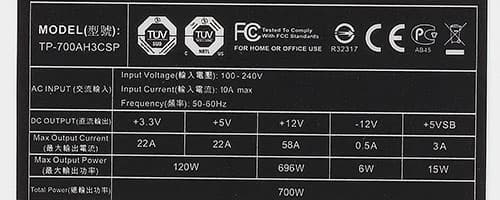

Все необходимые параметры указаны на корпусе блока питания в полном объеме, для мощности шины +12VDC заявлено значение 696 Вт (58 А). Соотношение мощности по шине +12VDC и полной мощности составляет 0,994 — это отличный показатель для блоков питания подобной мощности.

Характеристики блока питания Thermaltake Toughpower Grand 700W (TPG-700M)

Длина проводов и количество разъемов

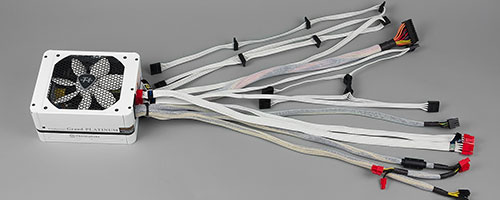

Провода и разъемы блока питания Thermaltake Toughpower Grand 700W (TPG-700M)

Фиксированные
до основного разъема АТХ — 60 см
до процессорного разъема 8 pin SSI — 60 см
до процессорного разъема 8 pin SSI — 60 см
до первого разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 60 см, плюс еще 15 см до второго такого же разъема
Модульные
до разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 60 см
до разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 60 см
до первого разъема SATA Power Connector — 55 см, плюс 15 см до второго, еще 15 см до третьего и еще 15 см до четвертого такого же разъема
до первого разъема SATA Power Connector — 55 см, плюс 15 см до второго, еще 15 см до третьего и еще 15 см до четвертого такого же разъема
до первого разъема Peripheral Connector («молекс») — 55 см, плюс 15 см до второго и еще 15 см до третьего такого же разъема
до первого разъема Peripheral Connector («молекс») — 55 см, плюс 15 см до второго и еще 15 см до третьего такого же разъема
до разъема питания FDD — 15 см

Наименование разъема Количество коннекторов Примечание
24 pin Main Power Connector1монолитный
4 pin 12V Power Connector
8 pin SSI Processor Connector2один разборный
6 pin PCI-E 1.0 VGA Power Connector
8 pin PCI-E 2.0 VGA Power Connector4разборные
4 pin Peripheral Connector6
15 pin Serial ATA Connector8на 2 жгутах
4 pin Floppy Drive Connector1переходник с Peripheral Connector

У данного блока питания используется так называемая модульная система подключения проводов с разъемами для питания комплектующих внутри системного блока. Данная конструкция позволяет снять неиспользуемые жгуты проводов, высвободив побольше места и придав более аккуратный вид внутренностям системного блока.

Количество разъемов и их размещение на жгутах проводов если и не является оптимальным, то во всяком случае вплотную приближается к таковому на сегодняшний день для блока питания подобной мощности. Конечно, было бы несколько лучше, если бы разъемы SATA Power были распределены по трем жгутам (4+2+2), но это не настолько критичный фактор, чтобы придавать ему большое значение.

По поводу длины проводов до разъемов — она вполне стандартна для данной ценовой категории. Длина проводов до разъема питания процессора несколько увеличена относительно стандартных 50 сантиметров и составляет порядка 60 сантиметров. Такой длины будет достаточно для практически любого корпуса с верхним расположением блока питания, также ее будет достаточно практически для всех корпусов типоразмера miditower с нижним расположением блока питания, но для корпусов типоразмера full tower и более габаритных с нижним расположением блока питания длина проводов до разъема питания процессора может оказаться недостаточной.

Система охлаждения

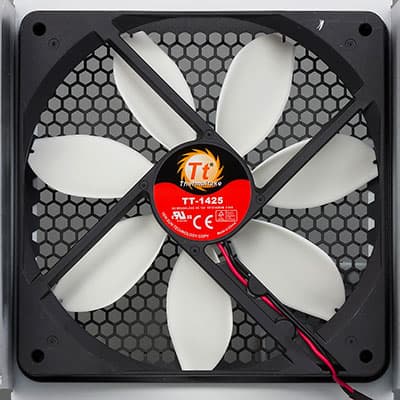

Вентилятор блока питания Thermaltake Toughpower Grand 700W (TPG-700M)

Под штампованной крупноячеистой решеткой установлен вентилятор TT-1425 типоразмера 140 мм, который произведен компанией Yen Sun Technology (YD121425HB). Данная модель вентилятора основана на подшипнике качения и имеет довольно оригинальную форму лопастей в виде несимметричного эллипса.

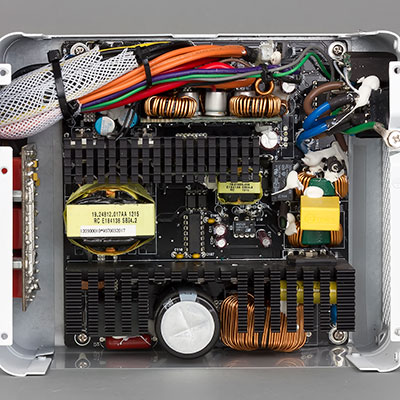

Вид платы блока питания Thermaltake Toughpower Grand 700W (TPG-700M)

Основные полупроводниковые элементы установлены на двух довольно габаритных радиаторах Т-образной формы с основанием толщиной около 4 мм. Радиаторы частично перекрывают расположенные рядом с ними элементы (трансформаторы, дроссели, конденсаторы), что затрудняет и ухудшает охлаждение последних. Независимые преобразователи питания каналов +3.3VDC и +5VDC размещены на дочерних платах и дополнительных теплорассеивателей не имеют.

Тестирование блока питания

Работа на максимальной мощности

Первым этапом испытаний является эксплуатация блока питания на максимальной мощности в течение 20 минут. Такой тест с уверенностью позволяет удостовериться в работоспособности БП.

В данном случае никаких проблем не возникло, значения напряжений имеют небольшие отклонения от номинала.

Следующим этапом инструментального тестирования является построение кросснагрузочной характеристики (КНХ) и представление ее на четвертьплоскости, ограниченной максимальной мощностью по шине 3,3&5 В с одной стороны (по оси ординат) и максимальной мощностью по шине 12 В с другой стороны — по оси абсцисс. В каждой точке измеренное значение напряжение обозначается цветовым маркером в зависимости от отклонения от номинального значения.

Обозначение размера отклонений выходных напряжений от номинала
ЦветДиапазон отклоненияКачественная оценка
 более пяти процентовнеудовлетворительно
 +5 процентовплохо
 +4 процентаудовлетворительно
 +3 процентахорошо
 +2 процентовочень хорошо
 1 процент и менееотлично
 −2 процентаочень хорошо
 −3 процентахорошо
 −4 процентаудовлетворительно
 −5 процентовплохо
 более пяти процентовнеудовлетворительно

Стоит пояснить, что при наличии отклонений в пределах трех процентов параметры блока питания можно считать находящимися на хорошем уровне.

Отклонения значений выходных напряжений от номинала

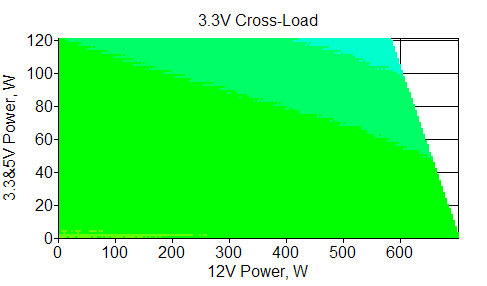

Отклонения по линии +3,3 VDC

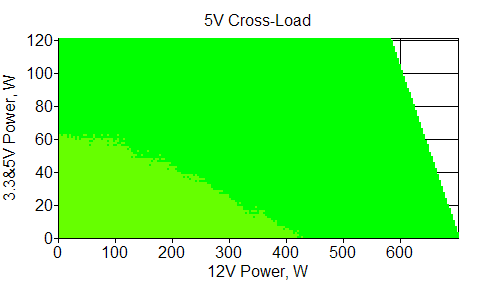

Отклонения по линии +5 VDC

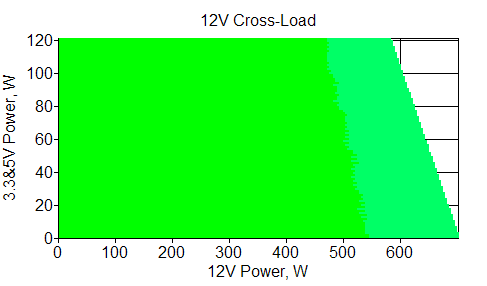

Отклонения по линии +12 VDC

У данной модели во всем протестированном диапазоне мощности отсутствуют отклонения свыше пяти процентов. Более того, почти во всем диапазоне измеренным значениям напряжений удалось уложиться в два процента отклонений за исключением небольшого участка по каналу +3.3VDC, что можно считать хорошим показателем.

Очередной этап тестирования заключается в измерении полной мощности, подведенной к блоку питания, активной мощности, потребленной им, и в расчете коэффициента полезного действия и коэффициента мощности.

Согласно нашим измерениям, КПД данного БП достигает значения свыше 90 процентов в диапазоне мощности от 200 до 700 ватт, максимальное зарегистрированное значение составило около 92 процентов на мощности 400 Вт. Одновременно с этим, КПД на мощности 50 Вт составил около 82 процентов, на мощности 32 Вт — около 74 процентов. В целом, это отличные показатели для современных блоков питания подобной мощности.

Мощность, рассеиваемая БП на максимуме, соcтавляет менее 80 Вт — это тоже отличный показатель. Еще раз отметим сравнительно высокую эффективность на низкой нагрузке.

С точки зрения эффективности преобразования, наиболее оптимальный диапазон эксплуатации данной модели имеет верхнюю границу 700 Вт.

Измерение уровня шума

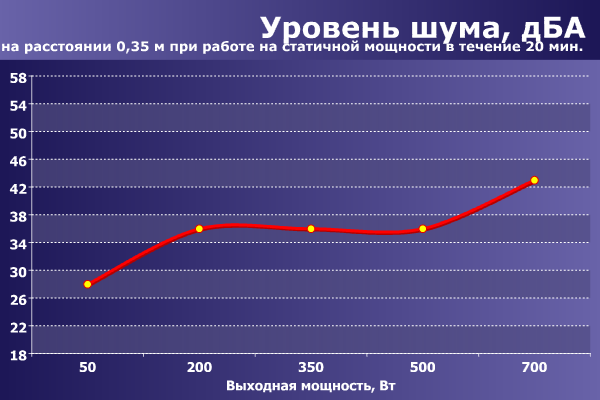

При подготовке данного материала мы продолжили использовать новую методику измерения уровня шума блоков питания, которая пока имеет статус экспериментальной. Блок питания располагается на ровной поверхности вентилятором вверх, над ним на расстоянии 0,35 метра размещается измерительный микрофон шумомера Октава 110А-Эко, которым и производится измерение уровня шума. Нагрузка блока питания осуществляется при помощи специального стенда, имеющего бесшумный режим работы. В ходе измерения уровня шума осуществляется эксплуатация блока питания на постоянной мощности в течение 20 минут, после чего производится замер уровня шума.

Подобное расстояние до объекта измерения является наиболее приближенным для настольного размещения системного блока с установленным блоком питания. Данный метод позволяет оценить уровень шума блока питания в жестких условиях с точки зрения небольшого расстояния от источника шума до пользователя. При увеличении расстояния до источника шума и появлении дополнительных преград, имеющих хорошую звукоотражающую способность, уровень шума в контрольной точке также будет снижаться, что приведет к улучшению акустической эргономики в целом.

Данная модель блока питания имеет гибридную систему охлаждения, что означает возможность функционирования БП не только при активном, но и при пассивном охлаждении.

Система регулирования скорости вращения вентилятора у данной модели работает от температуры: при включении блока питания на мощности 400 Вт из холодного состояния вращение вентилятора начинается примерно через 1 минуту при температуре окружающего воздуха около 23 градусов. На мощности 100 Вт включения вентилятора зафиксировано не было вообще. На мощности 200 Вт вентилятор кратковременно включается (на 2-3 секунды) через достаточно большие промежутки времени (около 10 минут). На мощности 350 Вт, наоборот, вентилятор кратковременно отключается почти через каждую минуту. Стоит отметить, что запуск вентилятора осуществляется достаточно резко с соответствующим шумовым сопровождением. Таким образом, можно сделать вывод, что система управления вентилятора в части его запуска и остановки не очень хорошо настроена и уровень акустической эргономики почти не улучшает.

На мощности 50 Вт шум, возникающий вследствие работы вентилятора, отсутствует, но при этом регистрируется шум от электроники. Впрочем, его можно оценить как находящийся на уровне ниже среднетипичного, в закрытом корпусе он будет заметен мало.

Данная модель имеет средний уровень шума в диапазоне мощности от 200 до 500 Вт включительно при расположении БП в ближнем поле; при более значительном удалении блока питания и размещении его под столом в корпусе с нижним расположением БП такой шум можно будет трактовать как находящийся на уровне чуть ниже среднего. В дневное время суток в жилом помещении источник с подобным уровнем шума будет не слишком заметен, особенно на расстоянии метра и более, и тем более он будет малозаметен в офисном помещении, так как фоновый шум в офисах обычно выше, чем в жилых помещениях. В ночное время суток источник с таким уровнем шума будет хорошо заметен, спать рядом будет затруднительно.

На максимальной мощности — при нагрузке в 700 Вт — шум блока питания преодолевает эргономичный уровень в 40 дБА при условии настольного размещения, то есть при расположении блока питания в ближнем поле по отношению к пользователю. Ничего страшного в этом нет, так как в реальности «раскочегарить» блок питания до такого уровня будет весьма непросто, особенно если принять хотя бы минимальные меры по организации нормальной вентиляции в корпусе системного блока.

Акустическая эргономика данной модели находится на среднем уровне.

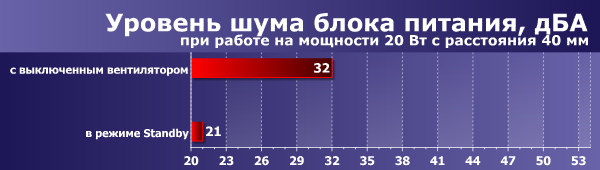

В режиме ожидания различимый на слух шум от работы электроники отсутствует.

В рабочем режиме при остановленном вентиляторе шум от электроники выше, но различим он только на очень близком расстоянии (менее 0,5 м) — на большем он никак не выделяется. Никаких призвуков, похожих на писк, у данного экземпляра отмечено не было.

Оценка потребительских качеств

По совокупности потребительских качеств, которые продемонстрировал протестированный блок питания, можно сделать вывод, что наиболее удачно данная модель сможет проявить свои достоинства в производительных системах с мощной видеоподсистемой, но при условии, что к компьютеру не предъявляется требование улучшенной акустической эргономики, особенно в высоконагруженных режимах. На малой мощности (100 Вт и менее) блок питания способен функционировать в пассивном режиме при условии невысокой температуры окружающего воздуха, и это может послужить дополнительным стимулом к приобретению данного устройства.

Вполне возможно, что данная модель заинтересует владельцев систем, собранных в корпусах с прозрачным боковым окном, так как внешне модель выглядит интересно, а в случае наличия белого корпуса подобрать блок питания того же цвета обычно очень затруднительно.

Итоги

Отличный дизайн продукта, безусловно, заинтересует многих потребителей, которые не слишком углубляются в технические подробности. Популярности Thermaltake Toughpower Grand 700W также будут способствовать известный бренд и наличие сертификата 80Plus Platinum. Технические характеристики устройства находятся на хорошем уровне, в то время как набор потребительских качеств не идеален — его можно оценить как находящийся на среднем уровне.


Средняя текущая цена (количество предложений)
Блок питания Thermaltake Toughpower Grand 700W (TPG-700M)
Н/Д(0)


Блок питания Thermaltake Toughpower Grand 700W (TPG-700M) предоставлен на тестирование производителем
