Блок питания Enhance EPS-1270GA


Полная галерея наших фотографий этой модели
Данная модель на сайте производителя

Начиная подготовку очередного материала, посвященного продукции Enhance, мы предприняли попытку идентифицировать предоставленную модель, поискав ее на сайте производителя. К нашему удивлению, никаких упоминаний о EPS-1270GA найдено не было, зато данная модель совершенно свободно доступна на российском рынке, в том числе в рознице. Хотя тут стоит отметить, что сайт Enhance далеко не самый впечатляющий как по удобству использования, так и по наполнению — большее количество информации можно найти на сайтах российских розничных компаний, осуществляющих торговлю продукцией этого производителя.

В отличие от всех протестированных нами ранее моделей Enhance, блок питания EPS-1270GA поставляется в упаковке, предназначенной для розничной продажи и представляющей собой большую черную коробку, выполненную из толстого картона (по своим конструктивным качествам напоминающего фанеру).

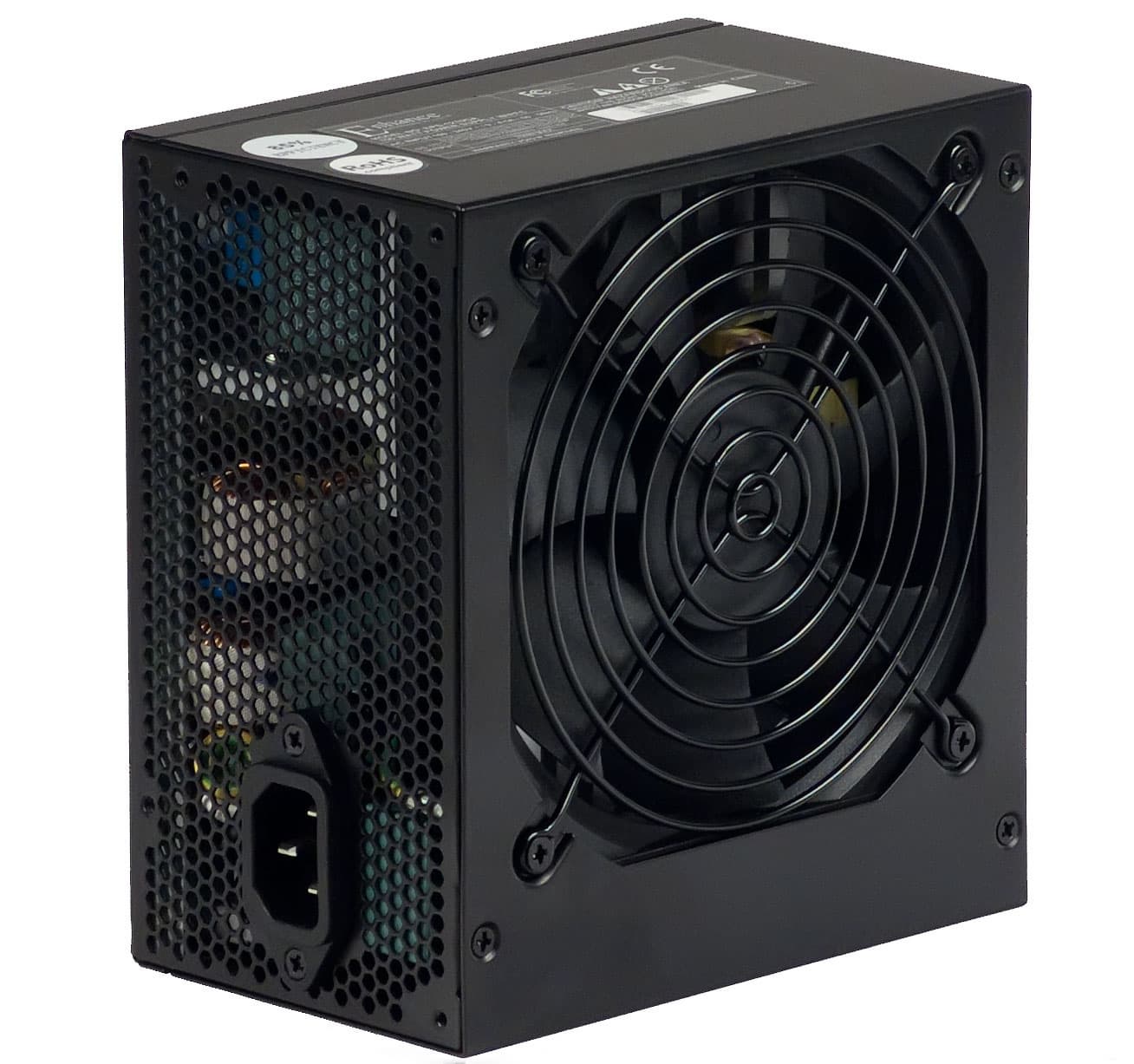

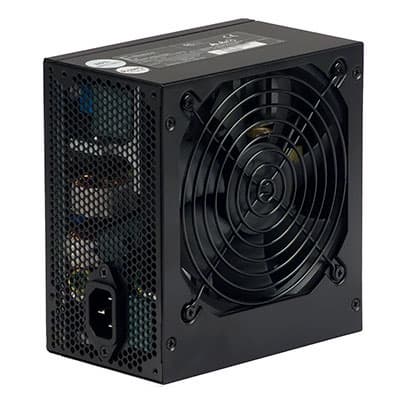

Упаковка имеет вполне оригинальный дизайн снаружи, но внутри ничего примечательного нет. Внешнее исполнение самого блока питания также мало отличимо от бюджетных моделей серии ATX-02xx, обращает на себя внимание разве что заметно более высокая масса продукта. Но масса — это не главное, так что посмотрим, как все это работает и какие потребительские качества имеет.

Характеристики

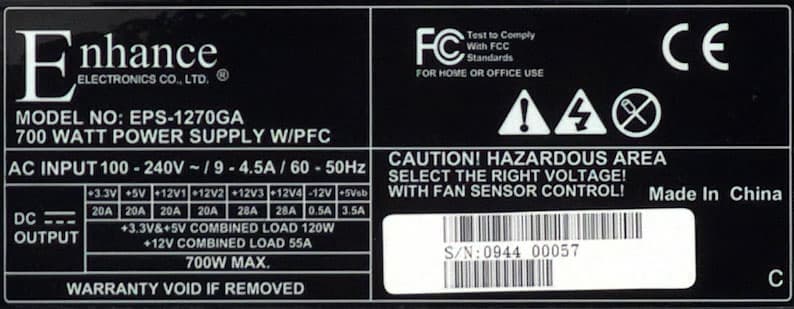

Все необходимые параметры указаны на корпусе блока питания в полном объеме. Для мощности шины +12VDC заявлено значение 660 Вт. Данная величина находится между соответствующими значениями типовых блоков питания мощностью 650 и 700 Вт, по факту недобрав до последнего 12 Вт. Соотношение мощности по шине +12VDC и полной мощности составляет 0,94, что является вполне удовлетворительным показателем для современных решений подобной мощности, правда модели лидеров рынка обычно имеют данный коэффициент на уровне 0,96—0,99.


Наименование блока питания Максимальный ток, А Максимальная мощность, Вт КНС12В
3,3V 5V 12V1 12V2 12V3 12V4 3,3&5V 12V Общая
ATX12V ver. 2.3 180W
13 14 10 80 120 175 0,686
ATX12V ver. 2.3 220W
13 14 14 80 168 215 0,781
ATX12V ver. 2.3 270W
19 15 17 97 204 265 0,77
ATX12V ver. 2.3 300W
21 15 11 8 103 216 295 0,732
ATX12V ver. 2.3 350W
21 15 11 14 103 264 345 0,765
ATX12V ver. 2.3 400W
24 15 17 14 120 300 395 0,76
ATX12V ver. 2.3 450W
24 15 17 16 120 360 445 0,81
EPS12V ver. 2.91 550W
24 24 16 16 14 8 140 492 550 0,895
EPS12V ver. 2.91 600W
24 24 16 16 16 16 140 576 600 0,96
EPS12V ver. 2.91 650W
24 30 16 16 16 16 170 624 650 0,96
Enhance EPS-1270GA 20 20 20 20 20 20 120 660 700 0,94
EPS12V ver. 2.91 700W
24 30 16 16 16 16 170 672 700 0,96
EPS12V ver. 2.91 750W
24 30 16 16 16 18 170 720 750 0,96
EPS12V ver. 2.91 800W
24 30 16 16 16 18 170 768 800 0,96

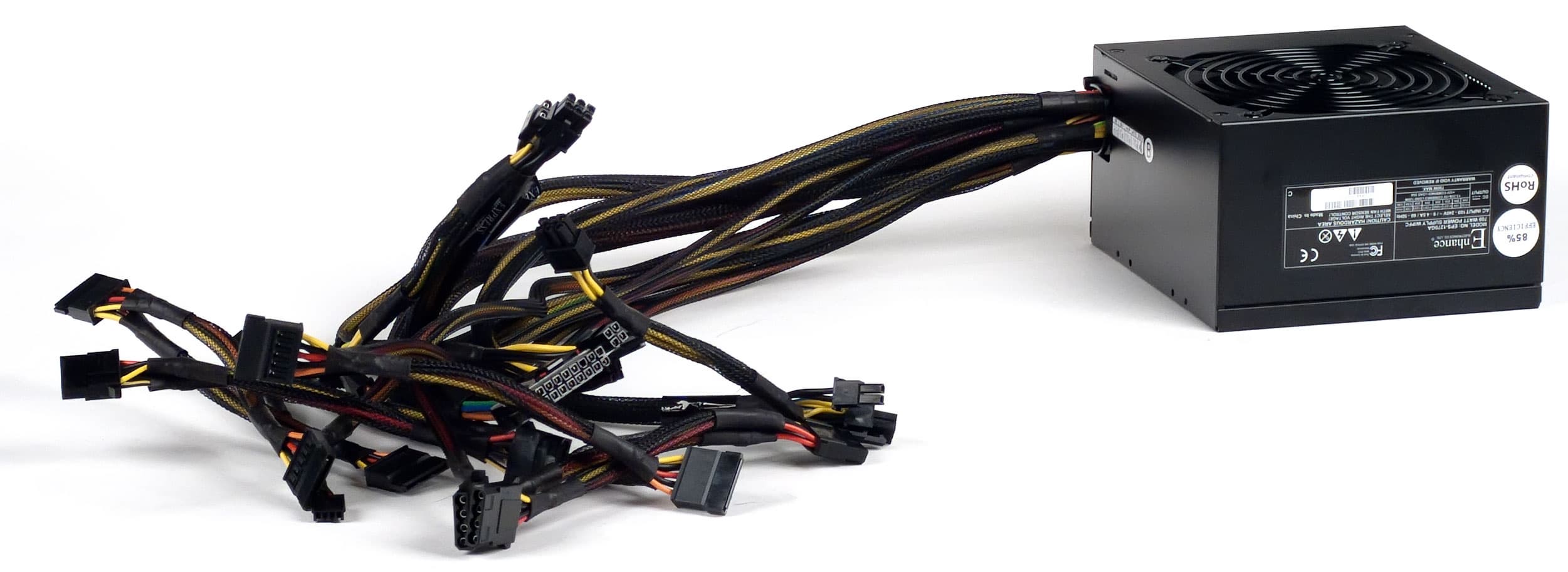

Длина проводов и количество разъемов

  • до основного разъема АТХ — 55 см
  • до процессорного разъема 8 pin SSI — 55 см
  • до разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 53 см, плюс 15 см до разъема PCI-E 1.0 VGA Power Connector
  • до разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 53 см, плюс 15 см до разъема PCI-E 1.0 VGA Power Connector
  • до первого разъема SATA Power Connector — 53 см, плюс 15 см до второго и еще 15 см до третьего такого же разъема
  • до первого разъема SATA Power Connector — 53 см, плюс 15 см до второго и еще 15 см до третьего такого же разъема
  • до разъема Peripheral Connector (молекс) — 55 см, плюс 15 см до второго и еще 15 см до третьего такого же разъема, плюс еще 15 см до разъема питания FDD
  • до разъема Peripheral Connector (молекс) — 55 см, плюс 15 см до второго и еще 15 см до третьего такого же разъема
Наименование разъема Количество коннекторов Примечание
всего съемных
24 pin Main Power Connector1разборный
4 pin 12V Power Connector
8 pin SSI Processor Connector1разборный
6 pin PCI-E 1.0 VGA Power Connector2
8 pin PCI-E 2.0 VGA Power Connector2разборные
4 pin Peripheral Connector6
15 pin Serial ATA Connector6
4 pin Floppy Drive Connector1

Количество разъемов является вполне достаточным для системного блока среднего уровня, однако с учетом заявленной мощности хотелось бы видеть большее количество разъемов SATA Power, то есть порядка 8 штук на трех жгутах, а также размещение разъемов для питания видеокарт на индивидуальных жгутах. Также несколько излишним выглядит количество разъемов Peripheral Connector (молекс): в современном системном блоке найти в таком количестве потребителей с подобным разъемом питания довольно затруднительно. По сути, сегодня запитать от разъемов Peripheral Connector можно лишь некоторые накопители (например, внутренние картоводы), платы расширения (например, звуковые карты), а также различные универсальные панели и контроллеры вентиляторов. Однако, несмотря на внушительный на первый взгляд перечень, в большинстве системных блоков количество подобных устройств стремится к нулю, поэтому в реальности достаточно 2-3 разъемов на двух жгутах.

По поводу длины проводов до разъемов — она вполне стандартна для данной ценовой категории. Длина проводов до коннектора питания процессора несколько увеличена относительно стандартных 50 сантиметров и составляет порядка 55 сантиметров. Такой длины будет достаточно для практически любого корпуса с верхним расположением блока питания, также ее будет достаточно для большинства компактных корпусов с нижним расположением блока питания, однако в последнем случае найдется много моделей, в которых такой длины все-таки не хватит.

Конструкция

Блок питания оснащен активным корректором коэффициента мощности и имеет расширенный диапазон питающих напряжений.

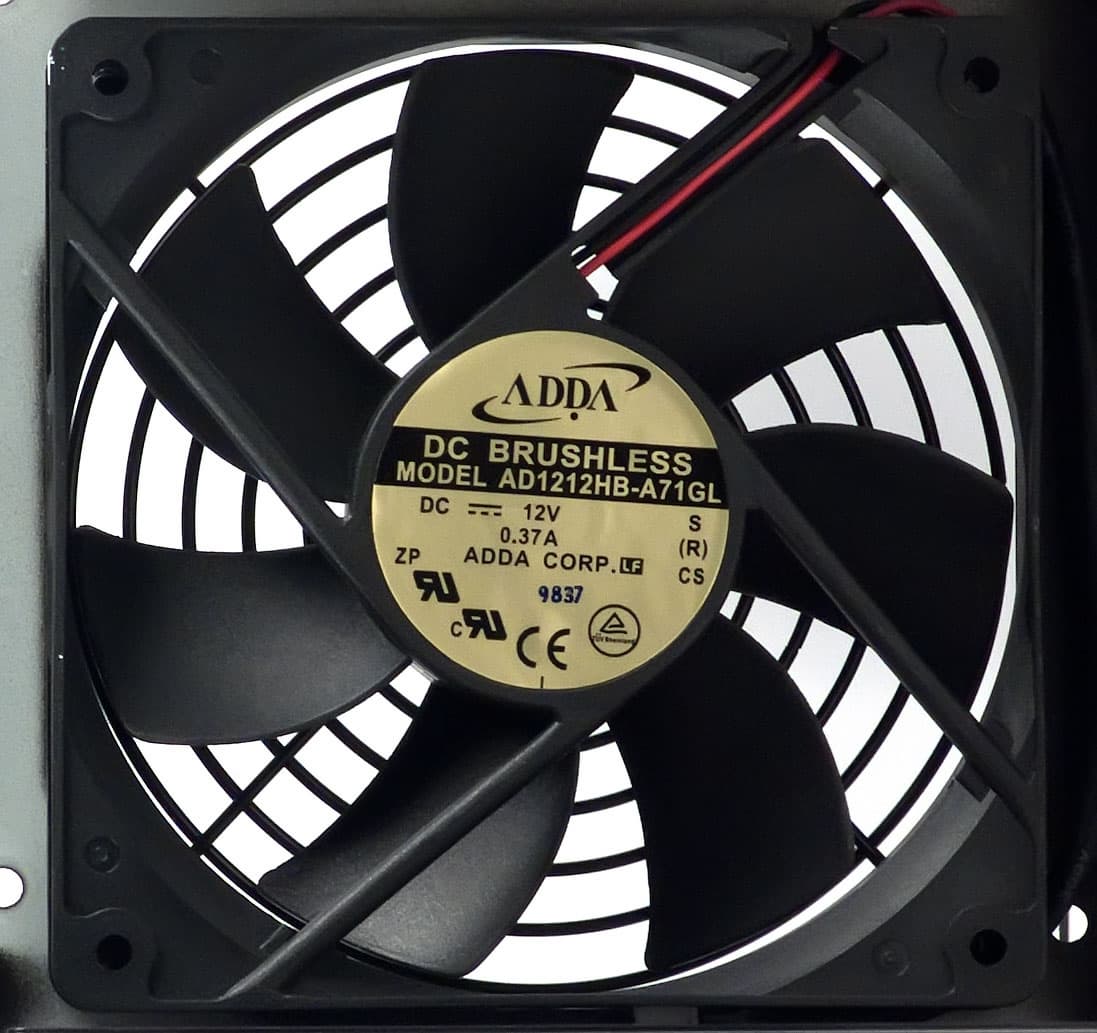

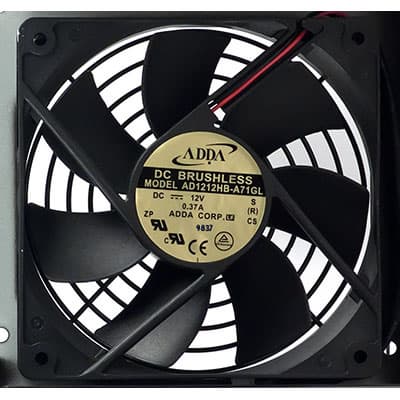

Под проволочной решеткой установлен вентилятор AD1212HB-A71GL типоразмера 120 мм производства ADDA Corporation, вентилятор основан на подшипнике качения.

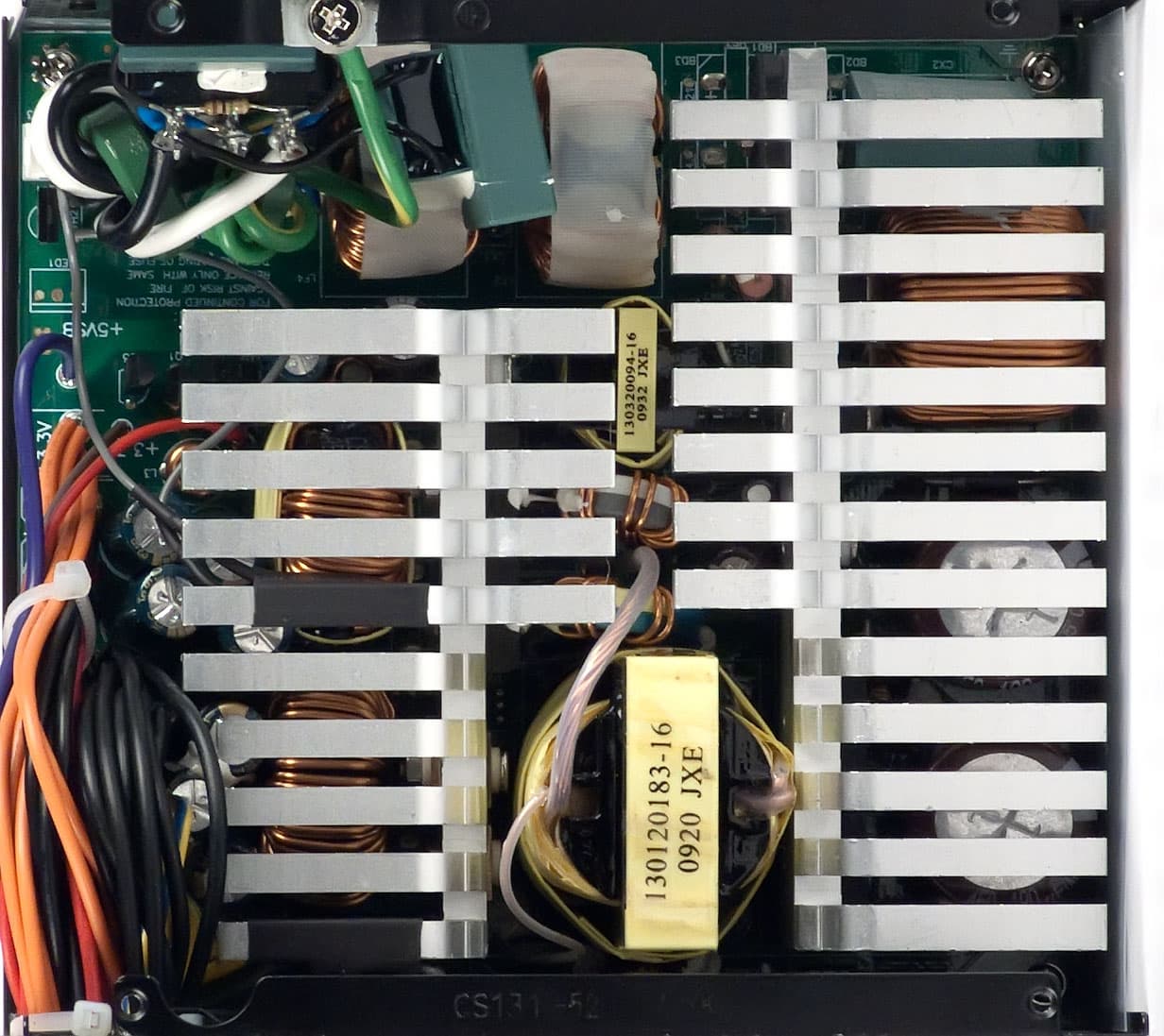

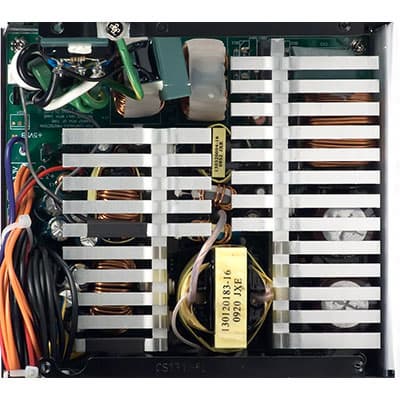

Основные полупроводниковые элементы установлены на двух довольно габаритных радиаторах Т-образной формы с основанием толщиной около 6 мм. Входная диодная сборка установлена на отдельный небольшой теплоотвод. Радиаторы практически практически полностью перекрывают расположенные рядом с ними элементы (трансформаторы, дроссели, конденсаторы), что затрудняет и ухудшает охлаждение последних. Радиаторы имеют постоянную толщину, что должно положительно сказаться на равномерности их прогрева и отводе тепла от охлаждаемых элементов в целом.

Во входном каскаде установлена батарея из двух конденсаторов серии SMQ производства компании Nippon Chemi-Con, каждый из которых имеет емкость 180 мкФ (450 В). В данном случае эквивалентная емкость батареи составляет около 360 мкФ. Конденсаторы подобной емкости обычно устанавливают в блоки питания мощностью 550—600 ватт, в моделях же мощностью 700 ватт обычно применяют батареи из двух конденсаторов эквивалентной емкостью порядка 500—600 мкФ. Так что определенная экономия тут налицо.

Характеристики
Максимальная выходная мощность 700 Вт
Рабочий диапазон входных напряжений  расширенный
Наличие и тип ККМ (PFC) есть, активный (APFC)
Длина корпуса 140 мм
Масса (без упаковки) 2,3 кг
Типоразмер вентилятора 120 мм
Модель вентилятора ADDA AD1212HB-A71GL
Подключение вентилятора двухпроводное
Пластиковая накладка на вентиляторе (дефлектор) нет
Решетка перед вентилятором проволочная
Количество радиаторов 2
Толщина основания радиаторов 6 мм
Линейные размеры основания 120×40 и 90×40 мм
Производитель конденсаторов Nippon Chemi-Con, Teapo
Наличие выключателя сетевого питания нет
Наличие защитной втулки в отверстии для проводов нет
Подсветка нет

Тестирование блока питания

Первым этапом инструментального тестирования является построение кросснагрузочной характеристики (КНХ) и представление ее на полуплоскости, ограниченной максимальной мощностью по шине 3,3&5V с одной стороны (по оси ординат) и максимальной мощностью по шине 12V с другой стороны — по оси абсцисс. В каждой точке измеренное значение напряжения обозначается цветовым маркером в зависимости от отклонения от номинального значения.

Обозначение размера отклонений выходных напряжений от номинала
ЦветДиапазон отклоненияКачественная оценка
 1 процентотлично
 2 процентаочень хорошо
 3 процентахорошо
 4 процентаудовлетворительно
 5 процентовплохо
 более пяти процентовнеудовлетворительно

Пояснения к методике тестирования и процессу расчета итоговых оценок за качество электропитания можно посмотреть в одной из предыдущих статей, например здесь.

Отклонения значений выходных напряжений от номинала
 +3,3VDC+5VDC+12VDC
 12V Power, W — Мощность по шине +12VDC, Вт

  3,3V 5V 12V Общая
По всей полуплоскости хорошо отлично отлично 4,71 (очень хорошо)
В рабочем диапазоне отлично отлично отлично 5 (отлично)

Электрические параметры блока питания находятся на очень хорошем уровне. Отклонения свыше пяти процентов отсутствуют во всем измеренном диапазоне мощности. Отклонения от номинала напряжений по линиям +12VDC и +5VDC не превышают одного процента, по линии +3,3VDC — не превышает трех процентов.

В типичном рабочем диапазоне отклонения по всем каналам не превышают одного процента — это отличный показатель.

Следующим этапом является определение реальной системной мощности блока питания, то есть той мощности, которой можно воспользоваться при эксплуатации реального системного блока, а не только при подключении к тестовому стенду.

Определяется данный параметр путем суммирования реальной максимальной мощности по шине 12V и мощности 42 Вт по шине 3,3&5V — конечно, при условии, что значения напряжений остаются в пределах нормы.

В нашем случае мощность, рассчитанная по данной формуле, даже немного превысила максимальную мощность блока питания, и по нашим правилам последнюю мы и засчитали в качестве реальной системной мощности.

Коэффициент маркетинговой корректности (КМК) — показывает отношение рассчитанного нами рейтинга мощности к некой величине, указанной в наименовании (модели) блока питания и подразумевающей максимальную выходную мощность данного блока питания.

В данном случае КМК = 700/700 = 1

Это отличный показатель для современной модели.

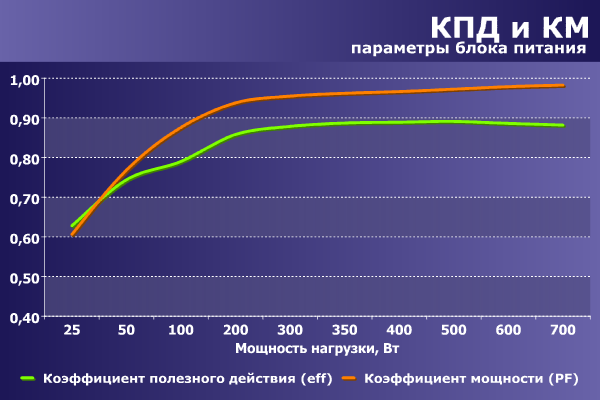

Очередной этап тестирования заключается в измерении полной мощности, подведенной к блоку питания, активной мощности, потребленной им, и расчете коэффициента полезного действия и коэффициента мощности.

Средний КПД блока питания
Диапазон мощности Значение Оценка
Полный83,4очень хорошо
50—250 Вт79,8удовлетворительно
100—500 Вт86,6отлично

КПД данной модели находится на довольно низком уровне для современных решений на мощности до 100 ватт включительно, зато на более высоких мощностях КПД поднимается до очень хорошего уровня и составляет в среднем 86,5 процентов. Соответственно, для систем с низким потреблением лучше поискать модели с более высоким КПД на малой мощности.

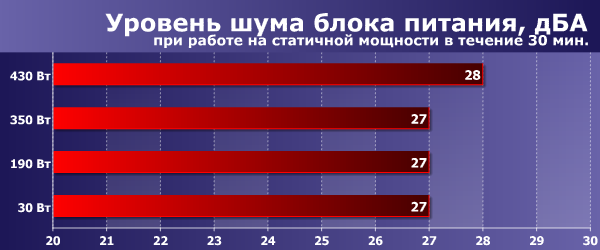

Измерение уровня шума

Измерение проводится в соответствии с нашей методикой при помощи шумомера ВШВ-003-М3 в звукоизолированной комнате с типичным уровнем шума 20 дБА. Во время измерения все электроприборы в комнате отключаются.

Акустическая эргономика EPS-1270 находится в целом на очень хорошем уровне, особенно с учетом достаточно высокой мощности данной модели. Это значит, что на низкой и средней мощности уровень шума от работы Enhance EPS-1270 будет незаметен или малозаметен на фоне типичного фонового шума в помещении в дневное время суток, особенно при условии эксплуатации данного блока питания в системах, не имеющих какой-либо звукошумовой оптимизации. С ростом мощности уровень шума увеличивается незначительно.

Тем не менее, для построения систем со сверхнизким уровнем шума эта модель непригодна.

Позиционирование и рекомендации по использованию

Данная модель хорошо подойдет как для мощных игровых систем с одной или двумя топовыми видеокартами, так и для систем широкого спектра применения.

Несмотря на то что блок питания Enhance EPS-1270 выглядит достаточно утилитарно и имеет вполне типичную схемотехнику, он может похвастать если и не впечатляющим, то очень достойным набором потребительских качеств, среди которых стоит отметить очень хорошие электрические параметры и достойный уровень акустической эргономики. Правда, не обошлось и без ложки дегтя — в данном случае провода до коннектора питания процессора имеют сравнительно небольшую длину, что существенно затруднит или сделает невозможным подключение блока питания в системах, собранных в габаритных корпусах с нижним расположением блока питания. Хотя и тут не все потеряно — так, в некоторых корпусах можно попробовать проложить провод до разъема питания процессора напрямую, то есть без использования системы укладки проводов на задней части основания для системной платы. Вариант не самый лучший, но зато вполне рабочий.

Также стоит отметить, что нагрузочная способность по шине +12VDC вполне соответствует типовым решениям аналогичной мощности в отличие от блоков питания Enhance ATX-02xx, для которых мы неоднократно констатировали недостаточность данного параметра на фоне максимальной мощности моделей.

Итоги

Данная модель оставила о себе достаточно приятное впечатление, от чего мы уже отвыкли за долгое время тестирования продуктов компании Enhance — а именно, с момента знакомства с моделью ENP-3650.

Также стоит отметить, что блок питания Enhance EPS-1270GA имеет принципиальные отличия от моделей серии ATX-02xx по набору потребительских качеств.


Средняя текущая цена (количество предложений)
Блок питания Enhance EPS-1270GA
Н/Д(0)


Блок питания Enhance EPS-1270GA
предоставлен на тестирование производителем
