Блок питания Chieftec SFX-500GD-C

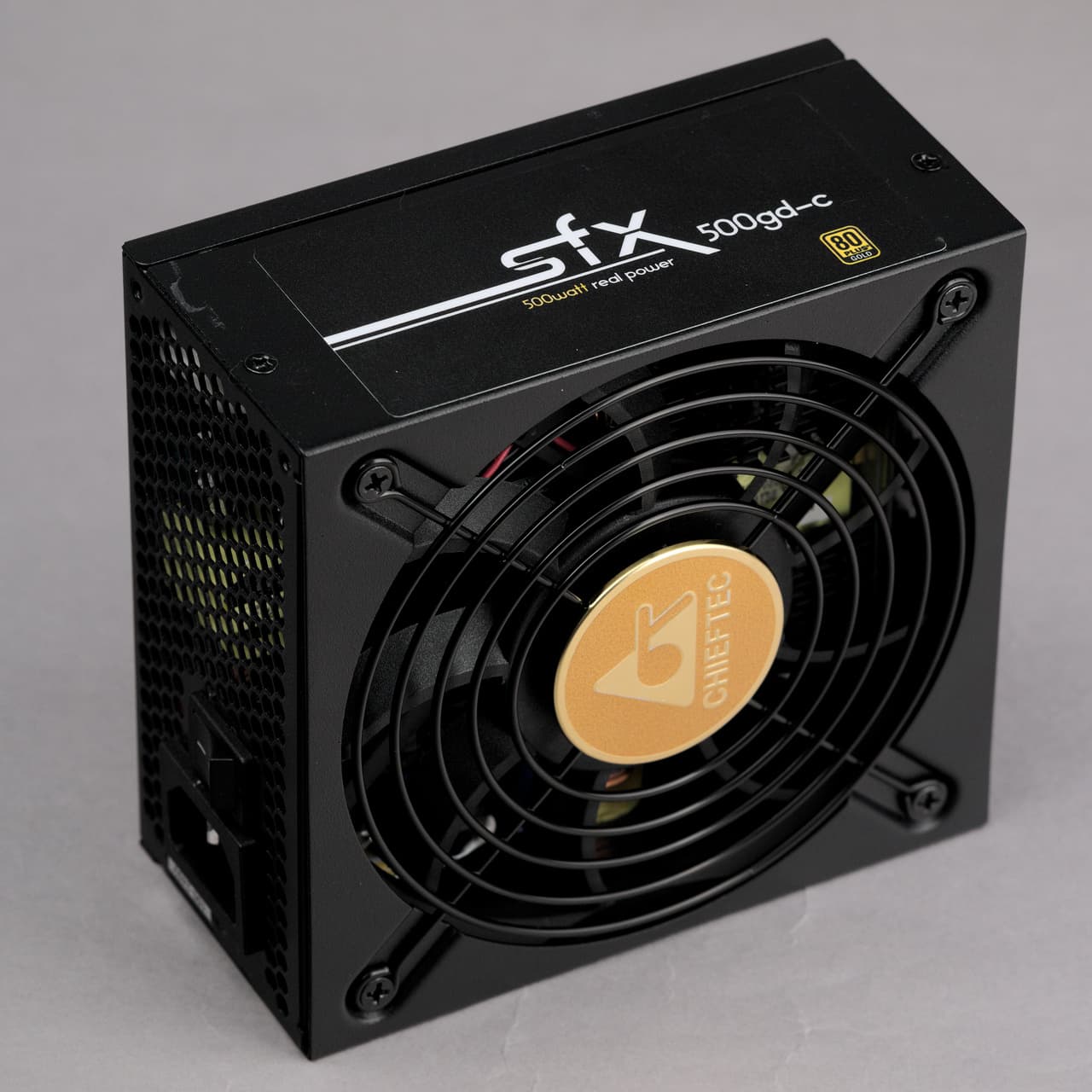

Внешний вид блока питания Chieftec SFX-500GD-C
Полная галерея наших фотографий этой модели
Данная модель на сайте производителя

В последние время многие изготовители компьютерных источников питания обратили внимание на сегмент блоков питания формата SFX. Посадочное место для БП данного формата обычно можно увидеть в компактных корпусах преимущественно формата Mini-ITX. Ранее промышленностью выпускались блоки питания формата SFX в корпусе длиной 100 мм и мощностью до 600 Вт включительно, однако основной проблемой подавляющего большинства таких решений являлся заметный шум при работе, особенно у моделей мощностью от 450 Вт и выше. В последнее время промышленность освоила производство блоков питания с креплением формата SFX, но с корпусом увеличенной длины, что позволило расположить элементы на большей площади и установить вентилятор типоразмера 120 мм (правда, низкопрофильный). Вышел подобный продукт и под торговой маркой Chieftec, как раз с ним мы сейчас и познакомимся.

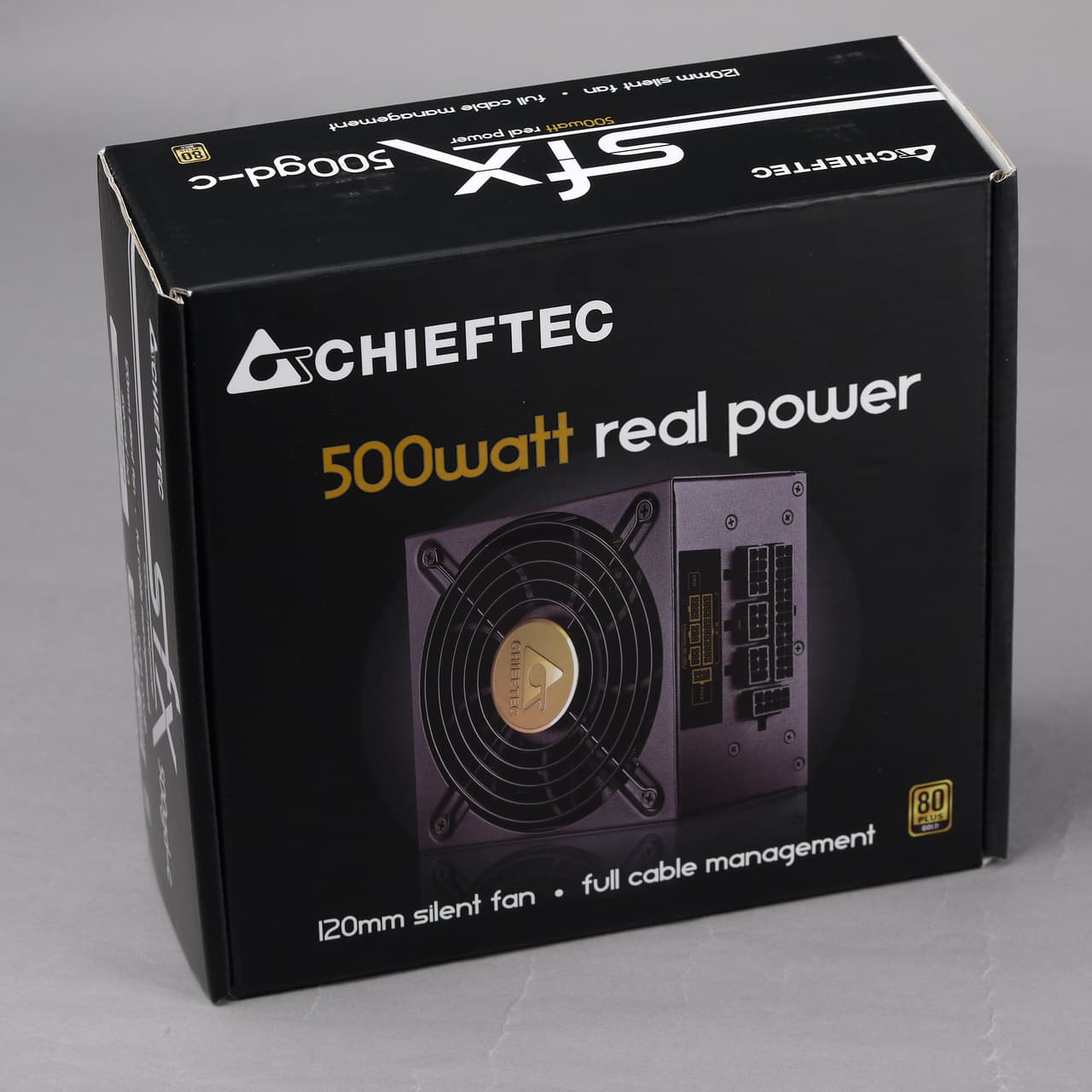

Упаковка блока питания Chieftec SFX-500GD-C

Поставляется блок питания в упаковке для розничной продажи, представляющей собой небольшую коробку из плотного картона с матовой полиграфией. В оформлении преобладает черный цвет, также присутствуют белые и желтые элементы. Выглядит упаковка вполне узнаваемо, но без изысков. Переходника для крепления на посадочное место формата ATX в комплекте нет.

Выполнен блок питания в корпусе с матовым покрытием черного цвета, которое имеет очень мелкую фактуру, что обеспечивает высокую устойчивость к появлению отпечатков пальцев и царапин. Под проволочной решеткой установлен низкопрофильный вентилятор типоразмера 120 мм.

Характеристики

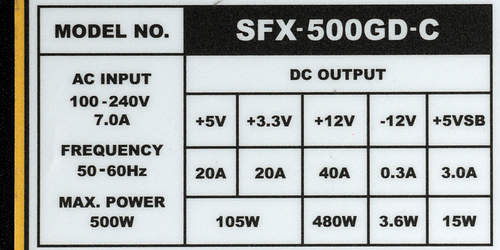

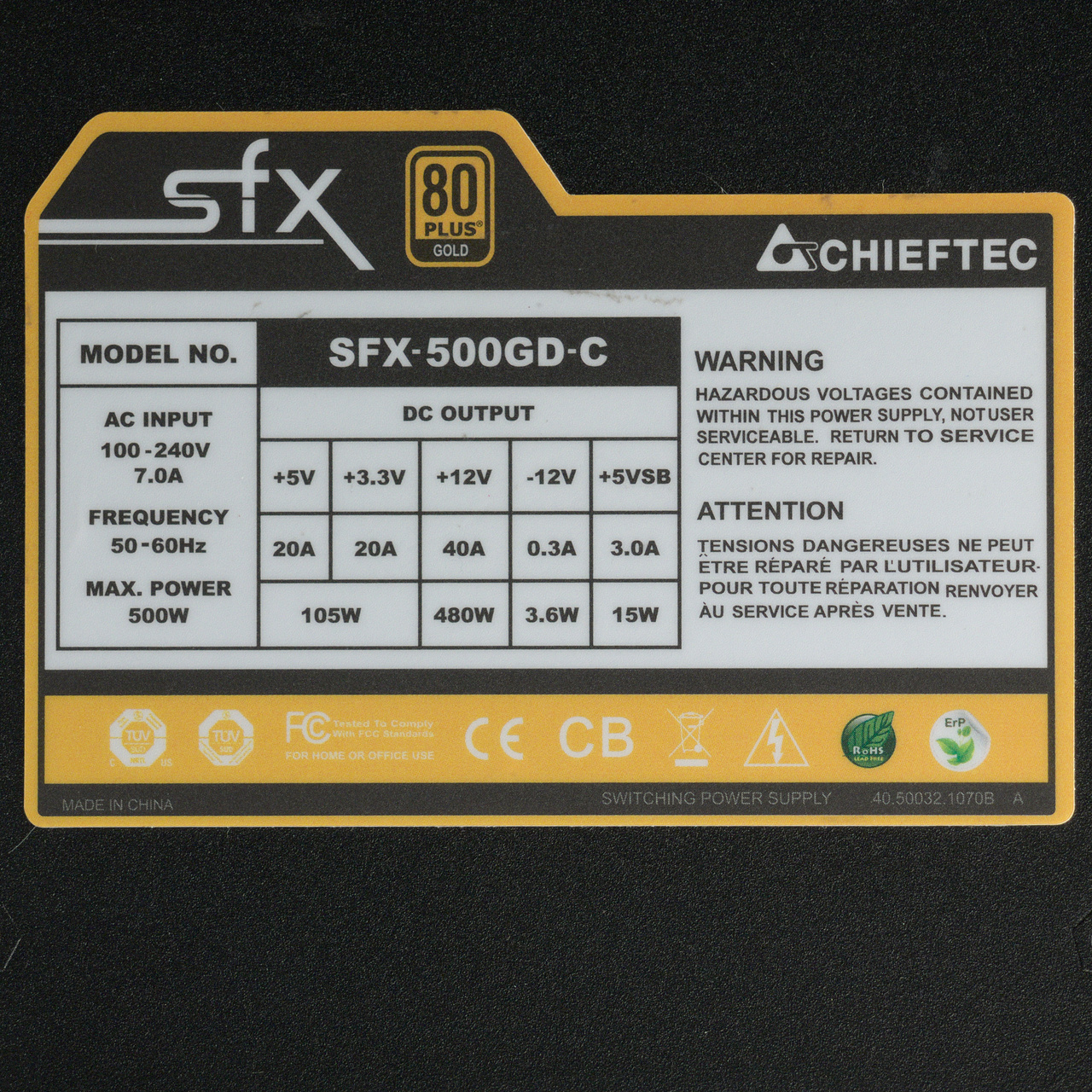

Все необходимые параметры указаны на корпусе блока питания в полном объеме, для мощности шины +12VDC заявлено значение 480 Вт. Соотношение мощности по шине +12VDC и полной мощности составляет 0,96, что является вполне достойным показателем для современных решений подобной мощности.

Характеристики блока питания Chieftec SFX-500GD-C

Длина проводов и количество разъемов

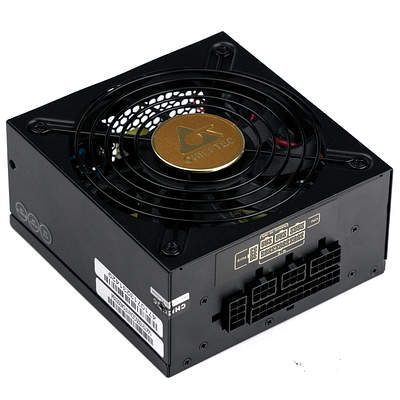

Провода и разъемы блока питания Chieftec SFX-500GD-C
Модульные
до основного разъема АТХ — 45 см
до процессорного разъема 8 pin SSI — 47 см
до первого разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 47 см, плюс еще 15 см до второго такого же разъема
до первого разъема SATA Power Connector — 30 см, плюс 10 см до второго такого же разъема, плюс еще 10 см до разъема Peripheral Connector («молекс»)
до первого разъема SATA Power Connector — 30 см, плюс 10 см до второго такого же разъема, плюс еще 10 см до разъема Peripheral Connector («молекс»)

Наименование разъема Количество коннекторов Примечание
24 pin Main Power Connector1разборный
4 pin 12V Power Connectorнет
8 pin SSI Processor Connector1разборный
6 pin PCI-E 1.0 VGA Power Connector
8 pin PCI-E 2.0 VGA Power Connector2разборные, на 1 шнуре
4 pin Peripheral Connector2
15 pin Serial ATA Connector4
4 pin Floppy Drive Connector

Все без исключения провода являются модульными, то есть их можно снять, оставив лишь те, которые необходимы для конкретной системы. Для компактных корпусов это особенно актуально.

По меркам полноразмерных источников питания у данной модели провода достаточно короткие, но их длины хватит не только для компактных корпусов, но и для решений типоразмера minitower с нижним расположением БП.

Количество разъемов вполне достаточное для компактного корпуса, хотя и большинство типовых систем подключить большого труда не составит. Другой вопрос, что часто в подобных компактных системах накопитель в принципе один единственный, а в случае этого БП все равно придется использовать один шнур с тремя разъемами, что не очень удобно.

Система охлаждения

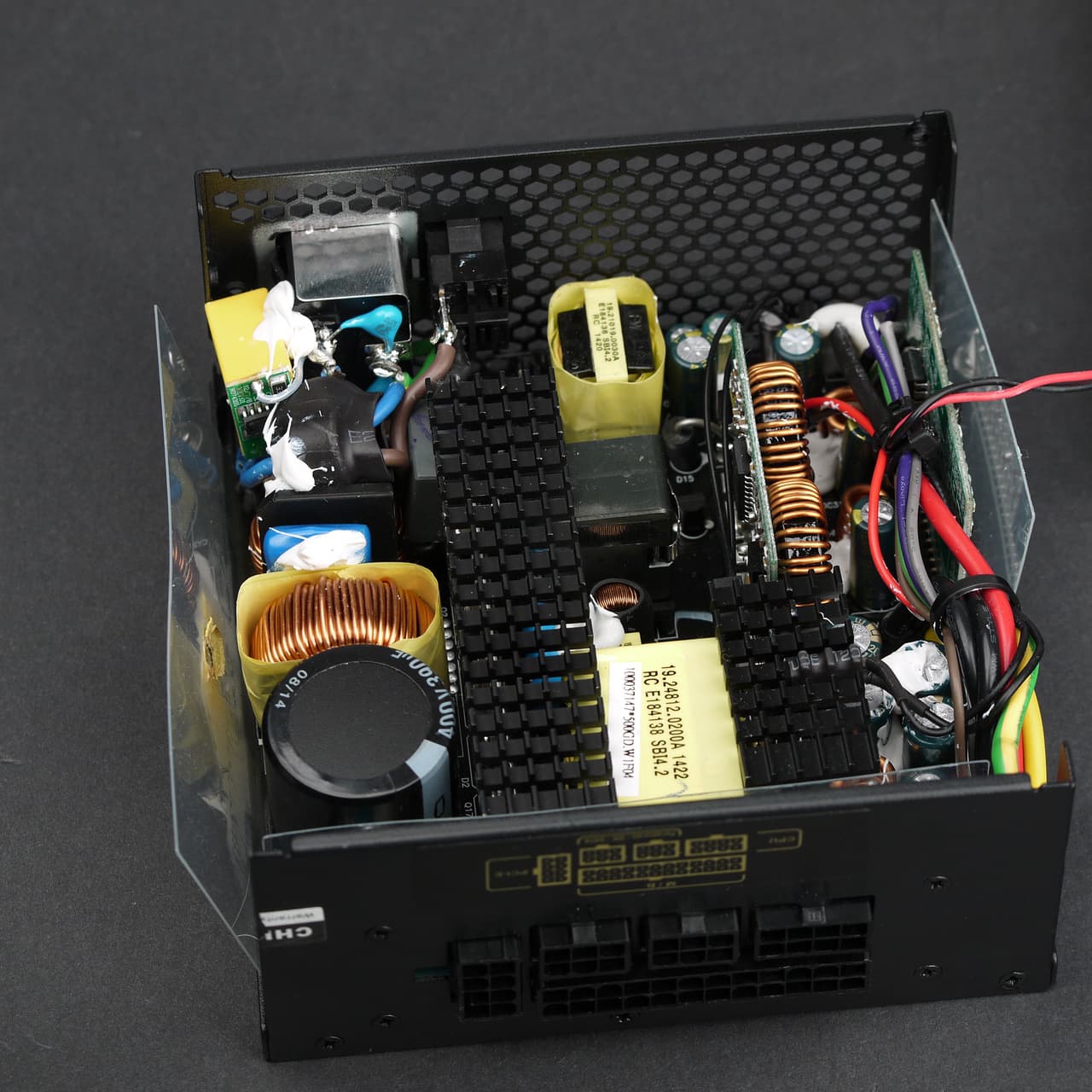

Вид платы блока питания Chieftec SFX-500GD-C

Основные полупроводниковые элементы установлены на двух компактных радиаторах с толщиной основания около 3 мм. Независимые источники +3.3VDC и 5VDC установлены на дочерней печатной плате и, по традиции, дополнительных теплоотводов не имеют — это вполне типично для блоков питания с активным охлаждением.

Все конденсаторы в БП произведены компанией Teapo — это, опять же, вполне типично для среднебюджетных решений.

Вентилятор блока питания Chieftec SFX-500GD-C

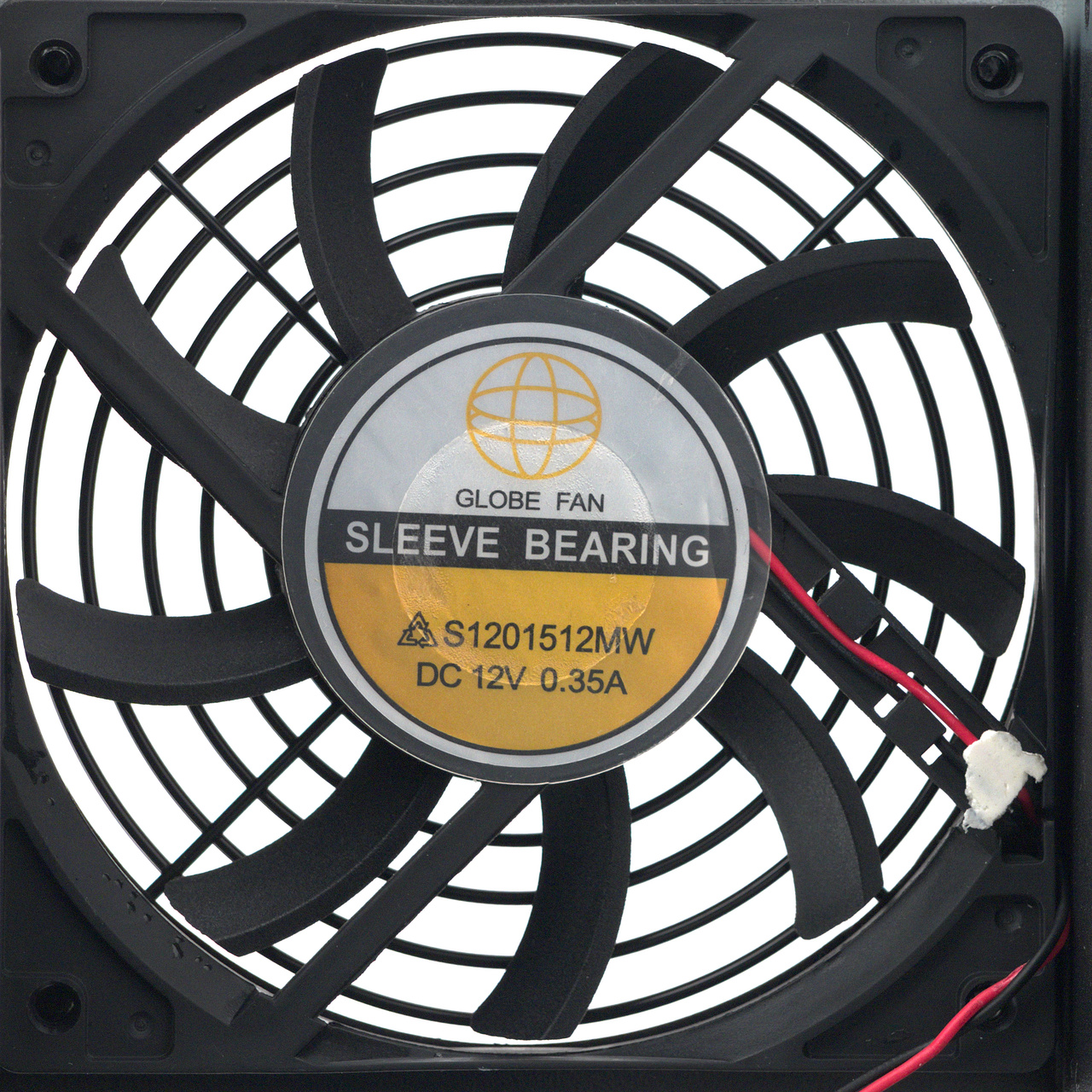

В блоке питания установлен низкопрофильный (15 мм) вентилятор S1201512MW (1800 об/мин) типоразмера 120 мм, выполненный на основе подшипника скольжения. Произведен вентилятор тайваньской компанией Globefan Technology.

Тестирование блока питания

Работа на максимальной мощности Chieftec SFX-500GD-C

Первым этапом испытаний является эксплуатация блока питания на максимальной мощности продолжительное время. Такой тест с уверенностью позволяет удостовериться в работоспособности БП.

В данном случае никаких проблем не возникло, значения напряжений от номинала отклоняются несильно.

Следующим этапом инструментального тестирования является построение кросснагрузочной характеристики (КНХ) и представление ее на четвертьплоскости, ограниченной максимальной мощностью по шине 3,3&5 В с одной стороны (по оси ординат) и максимальной мощностью по шине 12 В с другой стороны — по оси абсцисс. В каждой точке измеренное значение напряжения обозначается цветовым маркером в зависимости от отклонения от номинального значения.

Обозначение размера отклонений выходных напряжений от номинала
ЦветДиапазон отклоненияКачественная оценка
 более пяти процентовнеудовлетворительно
 +5 процентовплохо
 +4 процентаудовлетворительно
 +3 процентахорошо
 +2 процентовочень хорошо
 1 процент и менееотлично
 −2 процентаочень хорошо
 −3 процентахорошо
 −4 процентаудовлетворительно
 −5 процентовплохо
 более пяти процентовнеудовлетворительно

Стоит пояснить, что при наличии отклонений в пределах трех процентов параметры блока питания можно считать находящимися на хорошем уровне.

Отклонения значений выходных напряжений от номинала

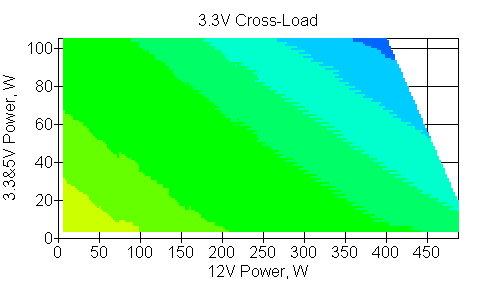

Отклонения по линии +3.3 VDC

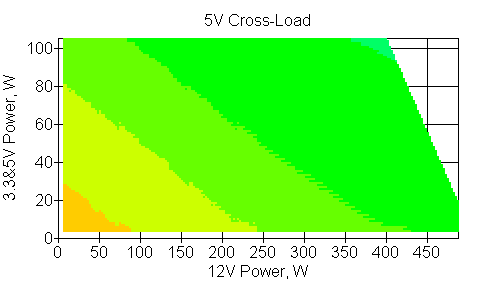

Отклонения по линии +5 VDC

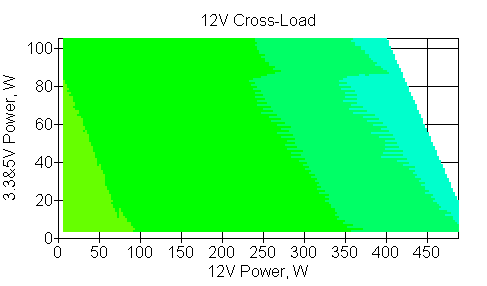

Отклонения по линии +12 VDC

При типичном распределении мощности по каналам отклонения по каналам +3.3VDC, +5VDC и +12VDC не превышают трех процентов, хотя при высокой нагрузке по каналу +12VDC действующее значение напряжения отклоняется в сторону уменьшения относительно номинального значения. На краях диапазона мощности также заметны отклонения около четырех процентов. Тем не менее, такие параметры можно считать вполне адекватными.

Во время очередного этапа тестирования мы измеряем параметры электросети переменного тока, к которой подключен исследуемый блок питания, при работе последнего на постоянной мощности. На основании полученных данных рассчитываются параметры, определяющие экономичность и эффективность источника питания.

Экономичность блока питания
рассеиваемая только блоком питания мощность

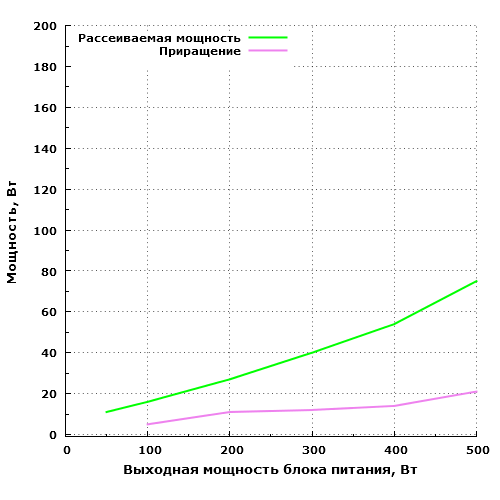

Рассеиваемая мощность Chieftec SFX-500GD-C

Экономичность модели находится на достойном уровне. На максимальной мощности блок питания рассеивает чуть менее 76 Вт, а 60 Вт данная модель рассеивает на мощности около 430 Вт.

Работа без нагрузки
РежимI, АP, Вт
PWR_Off0,0470,2
STB0,0810,4
Zload0,1015,6

Что касается работы в малонагруженных и ненагруженных режимах, то и тут все весьма достойно: в неактивных режимах сам по себе БП потребляет менее 0,5 Вт, а в активном режиме — чуть менее 6 Вт.

Эффективность блока питания
коэффициент полезного действия и коэффициент мощности
при работе от сети переменного тока

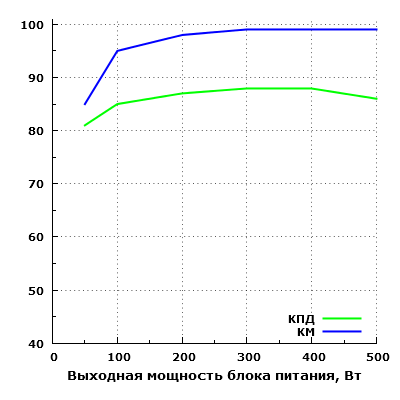

Эффективность Chieftec SFX-500GD-C

Эффективность БП находится на нормальном уровне. Согласно нашим измерениям, КПД данного БП достигает значения свыше 87% в диапазоне мощности от 200 до 400 ватт, максимальное зарегистрированное значение составило около 88,2% на мощности 300 Вт. Одновременно с этим, КПД на мощности 50 Вт составил около 81%.

Также мы измеряем пусковой ток в режиме холостого хода при полностью разряженных конденсаторах.

Пусковой ток, А30

Пусковой ток довольно высокий, так что с маломощными ИБП вполне возможны проблемы.

По просьбам читатетелей теперь мы измеряем и максимальную мощность, которую блок питания способен отдать через один разъем питания видеокарты PCI-E. В ходе данного этапа тестирования блок питания нагружается по каналу +12VDC только через один разъем PCI-E, при этом нагрузка по каналам +3.3VDC и +5VDC устанавливается на уровне около 1 А на канал.

Максимальная мощность PCI-E, Вт480

В ходе тестирования блок питания подключался двумя разъемами, которые расположены на одном шнуре питания. Полученный результат демонстрирует способность БП отдать через разъемы питания видеокарты полную мощность шины +12VDC.

Измерение уровня шума

При подготовке данного материала мы использовали методику измерения уровня шума блоков питания, которая пока имеет статус экспериментальной. Блок питания располагается на ровной поверхности вентилятором вверх, над ним на расстоянии 0,35 метра размещается измерительный микрофон шумомера Октава 110А-Эко, которым и производится измерение уровня шума. Нагрузка блока питания осуществляется при помощи специального стенда, имеющего бесшумный режим работы. В ходе измерения уровня шума осуществляется эксплуатация блока питания на постоянной мощности в течение 20 минут, после чего производится замер уровня шума.

Подобное расстояние до объекта измерения является наиболее приближенным к настольному размещению системного блока с установленным блоком питания. Данный метод позволяет оценить уровень шума блока питания в жестких условиях с точки зрения небольшого расстояния от источника шума до пользователя. При увеличении расстояния до источника шума и появлении дополнительных преград, имеющих хорошую звукоотражающую способность, уровень шума в контрольной точке также будет снижаться, что приведет к улучшению акустической эргономики в целом.

Уровень шума блока питания
при работе на статичной мощности
в течение 20 минут с расстояния 0,35 метра

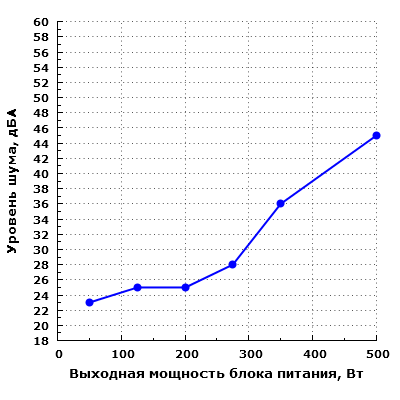

Уровень шума Chieftec SFX-500GD-C

Шум блока питания при работе в диапазоне до 200 Вт включительно находится на очень низком уровне — в пределах 25 дБА с расстояния 0,35 метра. Заметить источник с таким уровнем шума можно разве что ночью с небольшого (менее метра) расстояния, и только если специально прислушиваться, причем выключив все остальные бытовые приборы и закрыв окна.

При работе на мощности 275 Вт шум блока питания находится на пониженном уровне относительно типичных значений для жилого помещения в дневное время суток. Работать на фоне подобного шума вполне комфортно.

При работе на мощности 350 Вт уровень шума данной модели приближается к среднетипичному значению при расположении БП в ближнем поле. При более значительном удалении блока питания и размещении его под столом в корпусе с нижним расположением БП такой шум можно будет трактовать как находящийся на уровне ниже среднего. В дневное время суток в жилом помещении источник с подобным уровнем шума будет не слишком заметен, особенно с расстояния в метр и более, и тем более он будет малозаметен в офисном помещении, так как фоновый шум в офисах обычно выше, чем в жилых помещениях. В ночное время суток источник с таким уровнем шума будет хорошо заметен, спать рядом будет затруднительно. Подобный уровень шума можно считать комфортным при работе за компьютером.

При нагрузке в 500 Вт шум блока питания преодолевает эргономичный уровень в 40 дБА при условии настольного размещения, то есть при расположении блока питания в ближнем поле по отношению к пользователю. Измеренный уровень звукового давления в этом режиме составил около 45 дБА — это очень шумно.

Таким образом, с точки зрения акустической эргономики, данная модель обеспечивает комфорт при выходной мощности в пределах 350 Вт, демонстрируя в диапазоне до 200 Вт по-настоящему низкий уровень шума.

Также мы оцениваем уровень шума электроники блока питания, поскольку в некоторых случаях она является источником нежелательных призвуков. Данный этап тестирования осуществляется путем определения разницы между уровнем шума в нашей лаборатории с включенным блоком питания и выключенным. В случае, если полученное значение находится в пределах 5 дБА, никаких отклонений в акустических свойствах БП нет. При разнице более 10 дБА, как правило, есть определенные дефекты, которые можно услышать с расстояния около полуметра.

На данном этапе измерений микрофон шумомера располагается на расстоянии около 40 мм от верхней плоскости БП, так как на бо́льших расстояниях измерение шума электроники весьма затруднительно. Измерение производится в двух режимах: дежурном режиме (STB, или Stand by) и при работающем на нагрузку БП, но с принудительно остановленным вентилятором.

Шум электроники
РежимОтклонение, дБА
Вентилятор остановлен8
STB9

В данном случае уровень шума электроники довольно небольшой и в реальных условиях эксплуатации будет малозаметен, основную лепту в общий уровень шума блока питания вносит работающий вентилятор.

Тепловой режим

Температура конденсаторов
при работе на статичной мощности
в течение 20 минут

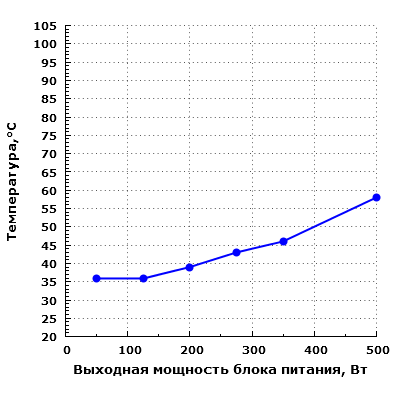

Тепловой режим Chieftec SFX-500GD-C

Термонагруженность конденсаторов находится на низком уровне (60 градусов и менее) во всем исследованном диапазоне мощности. Таким образом, блок питания хорошо приспособлен для работы под высокой нагрузкой и имеет хороший запас по температуре.

Функционирование при повышенной температуре

Работа на максимальной мощности Chieftec SFX-500GD-C

На финальном этапе тестовых испытаний мы решили проверить работу источника питания при повышенной температуре окружающего воздуха, которая составляла 40 градусов по шкале Цельсия. В ходе данного этапа тестирования производится нагрев помещения объемом около 8 кубических метров, после чего выполняется измерение температуры конденсаторов и уровня шума блока питания на двух номиналах: на максимальной мощности БП и на мощности 125 Вт.

БП продемонстрировал устойчивую работу на максимальной мощности и при повышенной до 40 градусов температуре окружающего воздуха. Уровень шума при подобных условиях на максимальной мощности не изменился, а на мощности 125 Вт уровень шума вырос на 5 дБА от первоначального значения и составил 30 дБА.

Что касается температуры конденсаторов, то она составила 72 градуса (рост на 14 градусов) при работе на максимальной мощности и 47 градусов (рост на 11 градусов) при работе на мощности 125 Вт. Таким образом, даже в столь жестких условиях термонагруженность конденсаторов удовлетворительная.

Оценка потребительских качеств

С учетом формата блока питания и его планируемого использования только в компактных корпусах, его потребительские качества можно признать вполне достойными. Акустическая эргономика вполне удачная, количество разъемов также достаточное, электрические характеристики хоть и не идеальные, но в типовых режимах особых претензий нет и к ним.

Итоги

Технико-эксплуатационные характеристики данной модели находятся на уровне выше среднего, чему способствуют вполне адекватные электрические характеристики, умеренная термонагруженность, хорошая нагрузочная способность канала +12VDC. По остальным параметрам блок питания не выделяется ничем особым из группы одноклассников.


Средняя цена по данным Яндекс.Маркет
T-11747632
Предложения по данным Яндекс.Маркет
L-11747632-10


Блок питания Chieftec SFX-500GD-C предоставлен на тестирование производителем
