Обзор корпуса Thermaltake Armor

Сегодня мы познакомимся с достаточно оригинальным, большим и тяжелым корпусом Thermaltake Armor.

Корпус типоразмера fulltower формата E-ATX (расширяется до BTX), стенки выполнены из стали толщиной 1 мм. Поставляется данная модель в огромной коробке с глянцевым покрытием.

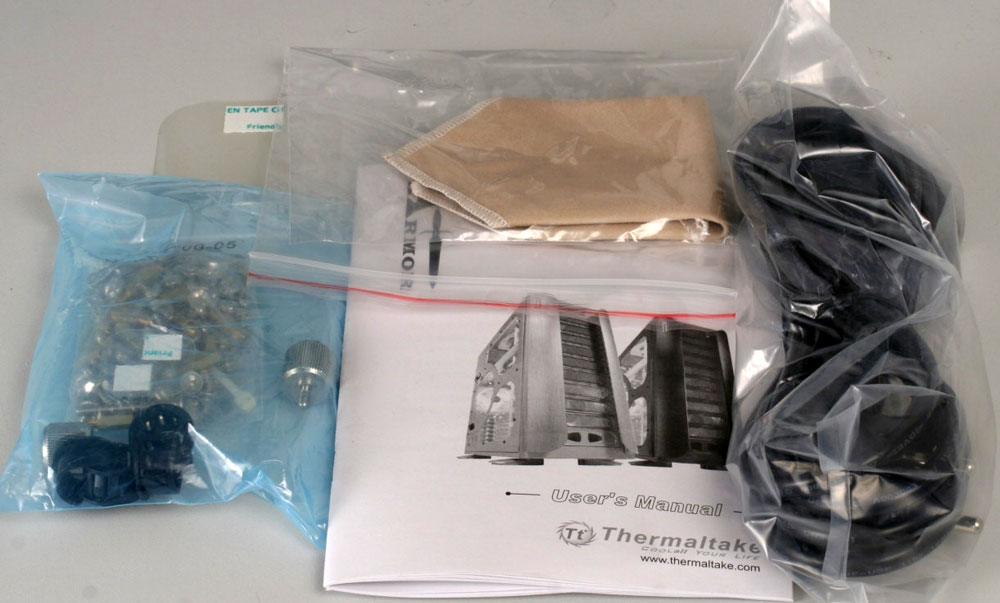

В комплект поставки входит:

• Блок питания Thermaltake W0066RE XP550 NP
• Сетевой шнур
• 4 вентилятора
• Тканевая салфетка
• Комплект крепежа
• Инструкция по сборке на английском языке

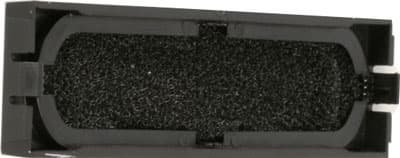

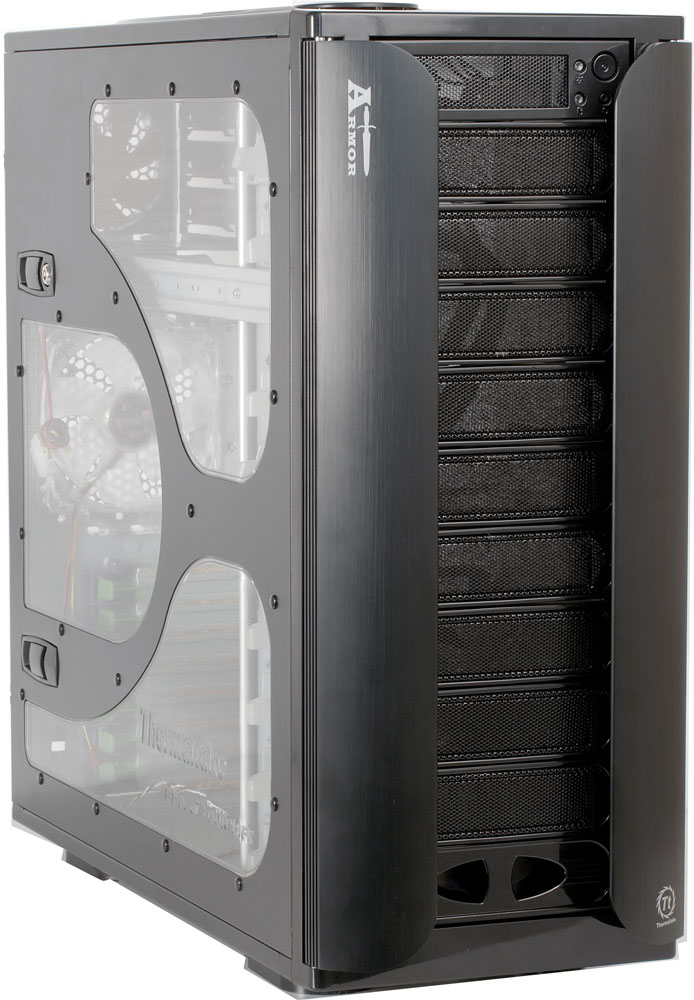

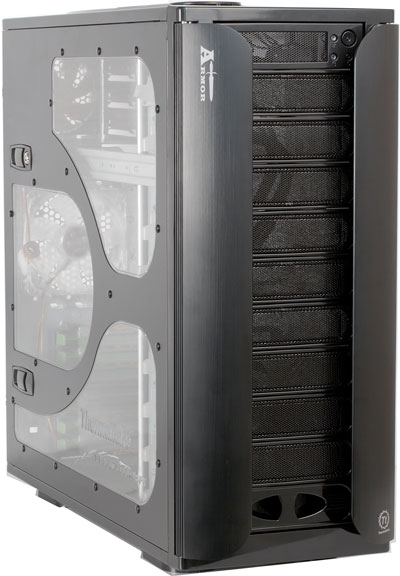

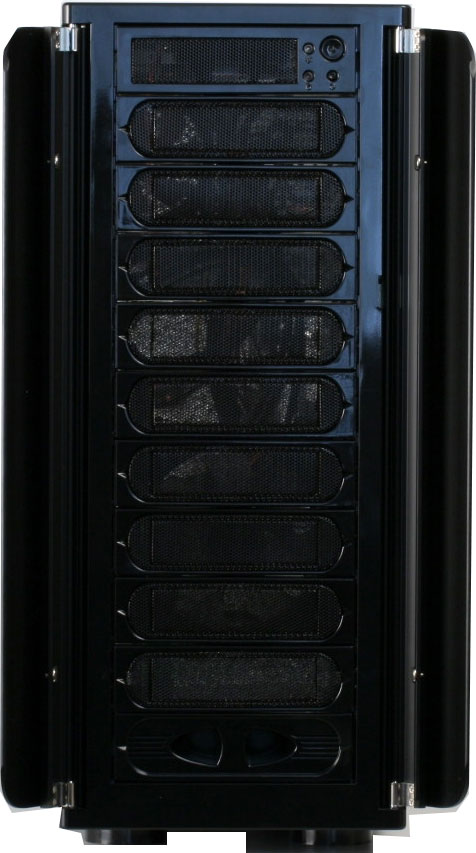

Дизайн, как уже было сказано выше, отличается оригинальностью, единственное, что не совсем понятно — есть ли какая-то функциональная нагрузка у конструкций (назовем их «щечками»), висящих на петлях по бокам передней панели? Сама передняя панель выполнена из пластика, «щечки» — из алюминия, а заглушки комбинированные — пластиковая рамка и крепеж, мелкая металлическая сетка по всей площади заглушки, под которой установлен индивидуальный пластиковый пылевой фильтр.

На правой стенке корпуса расположено большое трехсекционное пластиковое окно, левая стенка сплошная металлическая.

Обе боковые стенки крепятся с помощью винтов с большой накатной головкой, что делает удобным их монтаж, на правой стенке дополнительно установлены две защелки, что позволяет при частых операциях сборки/разборки системного блока обойтись без крепления данной стенки винтами.

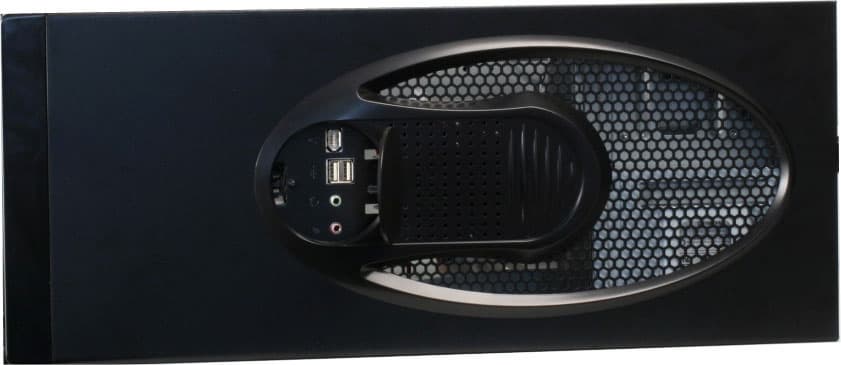

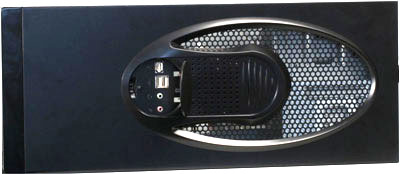

Верхняя стенка корпуса закреплена с помощью клепок, то есть она несъемная. В середине стенки расположено достаточно крупное вентиляционное отверстие (пылевой фильтр отсутствует), у края которого находится блок внешних разъемов, где нашли свое место следующие порты ввода/вывода:

• 2 USB
• 1 Firewire
• 2 Audio

Блок закрыт крышкой с подпружиненным замком, при этом его конструктивное исполнение заслуживает определенных нареканий, по причине того, что ориентация разъемов строго вертикальная, что не всегда удобно, особенно, если компьютер установлен под столом или в нише, а также имеется риск сломать вставленный коннектор или устройство в один из разъемов, если задеть крышку, так как откидывается она не до конца и фиксатора не имеет.

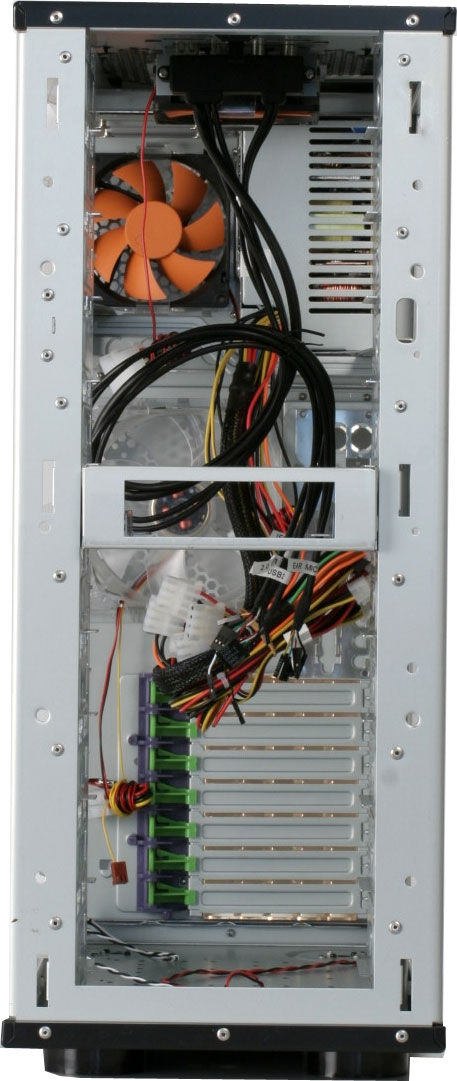

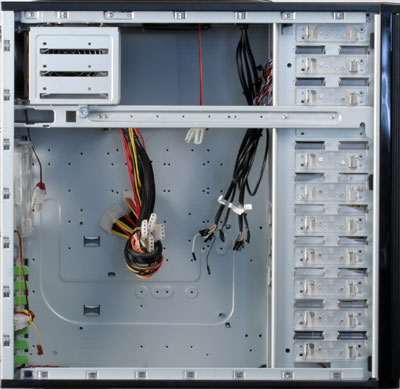

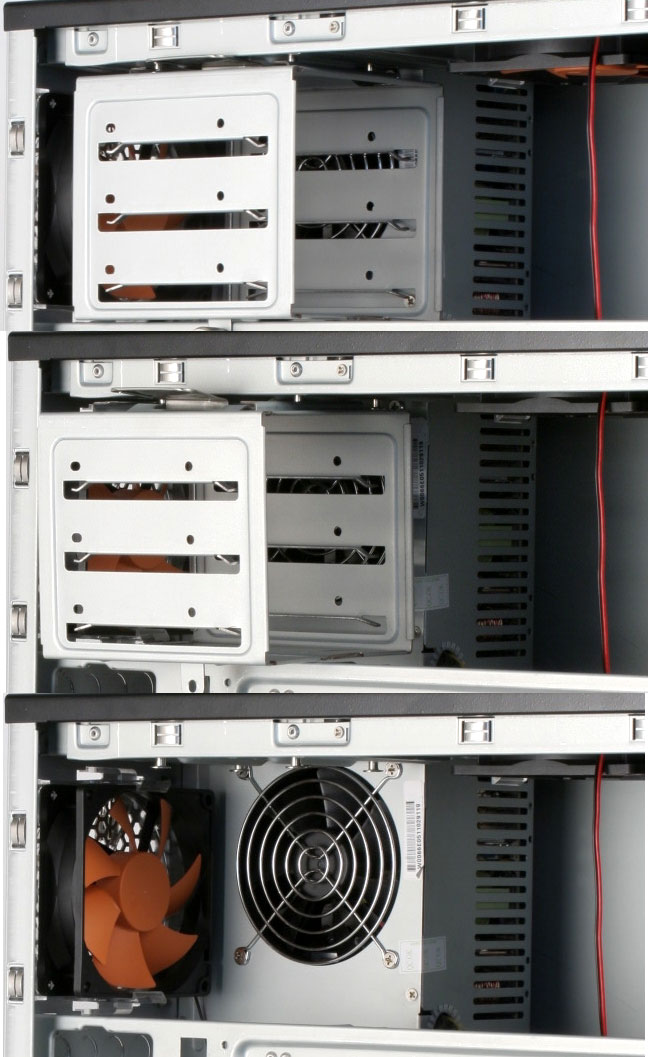

Теперь немного о внутреннем устройстве корпуса…Передняя часть корпуса представляет собой один большой отсек для установки устройств формата 5,25 дюйма (всего 11 мест).

3,5 дюймовый устройства устанавливаются с помощью металлических корзин, имеющих внешний размер 5,25 дюйма.

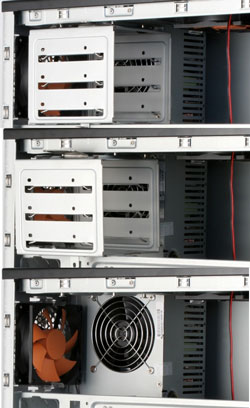

В комплект корпуса входят следующие устройства и конструкции для установки в отсек 5,25 дюйма:

• внутренняя корзина для 3-х устройств
• внутренняя корзина для одного устройства
• комбинированная с кнопками управления (Power и Reset) корзина с внешним доступом для установки одного устройства
• ящик для мелочей (внутренние размеры примерно 120 на 140 мм)

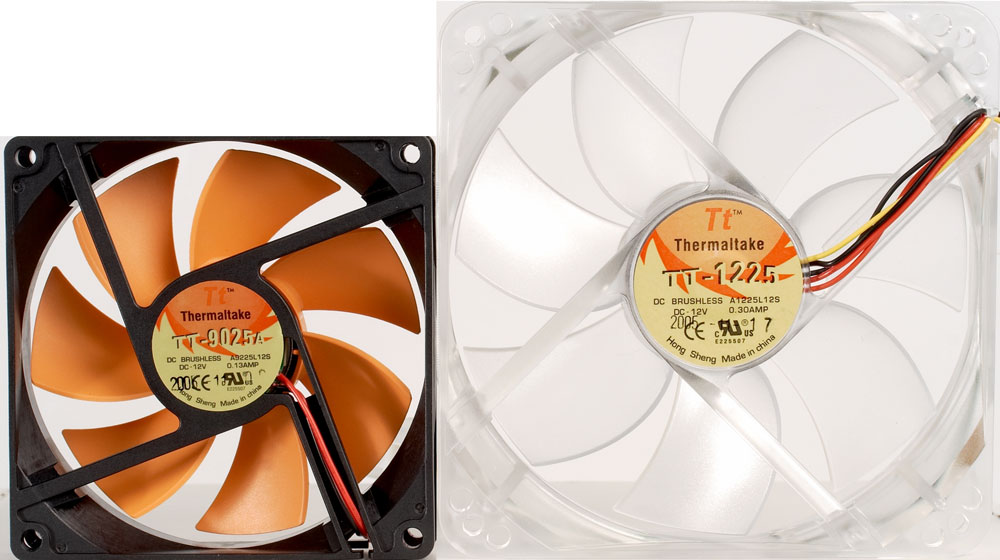

В корпусе предусмотрены места для установки вентиляторов в количестве 4-х штук:

• на съемной корзине — 120 мм
• на верхней стенке — 92 мм

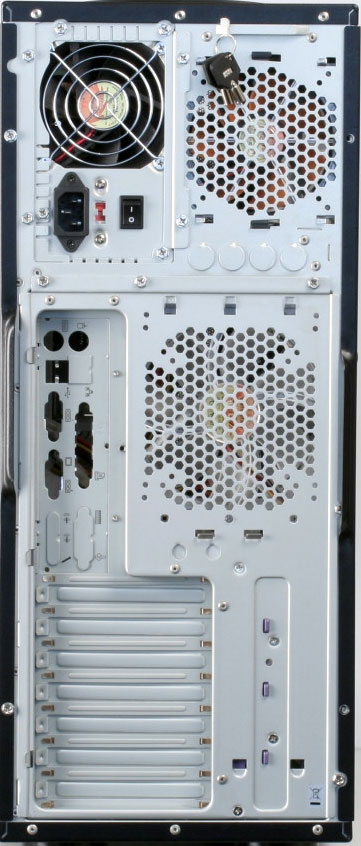

• на задней стенке — 120 мм
• на задней стенке около блока питания — 92 мм

То есть в сумме получается один вентилятор, предназначенный для вдува воздуха и три (плюс блок питания) — для выдува. Вентиляционное отверстие, через которое проходит воздух от верхнего 92 мм вентилятора, имеет крайне малую полезную площадь, вследствие чего возникает дополнительный шум, разумеется, в случае если вентилятор работает.

Качество обработки металлических поверхностей и кромок деталей можно в целом признать неплохим, но есть определенные недостатки и иногда весьма ощутимые в прямом смысле этого слова. К сожалению, в процессе тестирования о внутренности данного корпуса порезалось два человека — сотрудника тестлаба iXBT.com. Виновником первого пореза — наиболее травматичного, из-за его ширины, стали внутренности пятидюймового отсека, а второго — внутренняя часть задней панели — около заглушек плат расширения.

Тестирование эргономических характеристик системы вентиляции корпуса

При работе вентиляторов в номинальном режиме (Normal) присутствует шум среднего уровня по спектру низко-среднечастотный, который будет незаметен в типичном офисном помещении, но спать под него, скорее всего, не получится.

В режиме Silent, как с четырьмя, так и с двумя корпусными вентиляторами основным источником шума является блок питания, издающий среднечастотный шум с высокочастотной составляющей, уровень шума небольшой.

Каких-либо претензий к корпусным вентиляторам, за исключением того, что подключаются они только с помощью молексов, не возникло.

Сборка системного блока

Установка материнской платы протекает по привычному сценарию. В технологические отверстия на внутренней панели корпуса вкручиваем шестигранники, устанавливаем плату и закрепляем ее винтами. Особых проблем здесь нет, правда, учитывая большое количество отверстий на внутренней панели корпуса, предназначенных для установки системных плат различных типов, хотелось бы видеть около отверстий цветовую маркировку, а не плохо различимую текстовую, как в данном случае.

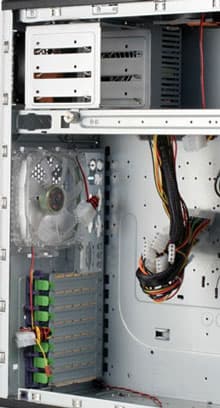

Платы расширения в этом корпусе можно устанавливать, как на безвинтовом креплении при помощи планки с защелками, так и с помощью винтов, демонтировав планку, которая закреплена двумя обычными винтами. В нашем случае был использован безвинтовой вариант крепления плат расширения, в роли которых у нас выступила видеокарта. Однако для снятия заглушки все-таки понадобится инструмент, которым можно поддеть край заглушки, так как снять ее только при помощи рук, скорее всего, не получится. В целом видеокарта была установлена без проблем, безвинтовое крепление четко фиксирует ее в соответствующем технологическом отверстии. Данная версия крепления каких-либо претензий не вызывает, им можно смело пользоваться.

Установка устройств и конструкций в отсеки типоразмера 5,25 дюйма осуществляется с помощью удобного безвинтового крепления, также возможна дополнительная фиксация устройств винтами — по два винта с каждой стороны. При использовании только безвинтового крепления устройства фиксируются четко с минимальным люфтом, а металлические конструкции — практически намертво.

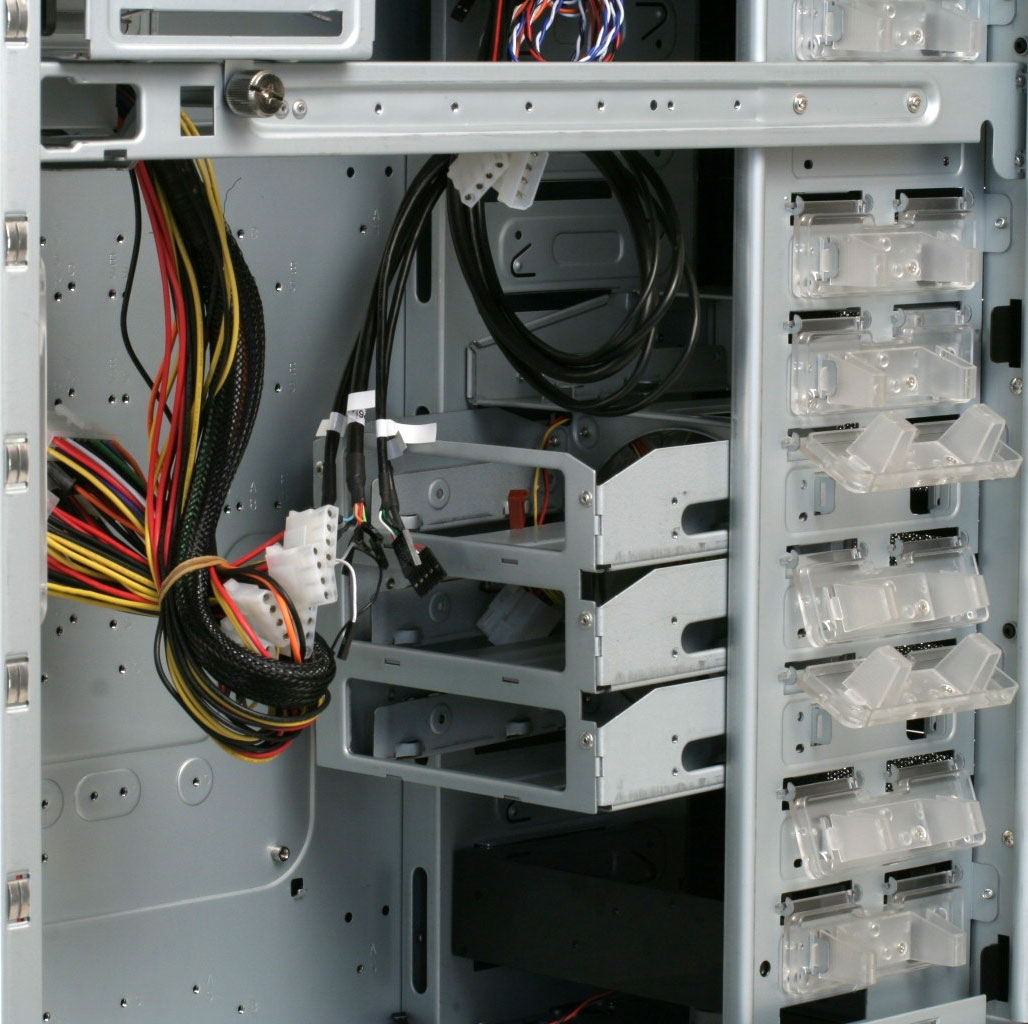

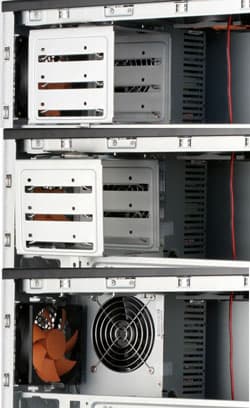

В корпусе предусмотрен один отсек с внешним доступом типоразмера 3,5 дюйма, совмещенный с управляющими кнопками Power и Reset. Внутренних отсеков типоразмера 3,5 дюйма, используемых в основном для установки винчестеров, в корпусе предусмотрено 7 штук, расположенных в трех корзинах. Крепление жестких дисков классическое — осуществляется с помощью винтов, крепление корзин безвинтовое. Единственное замечание касается трехместной корзины, устанавливаемой в передней части корпуса — для крепления двух нижних дисков обязательно понадобится отвертка с магнитной головкой или инструмент с аналогичной функциональностью. В целом корзины выполнены добротно.

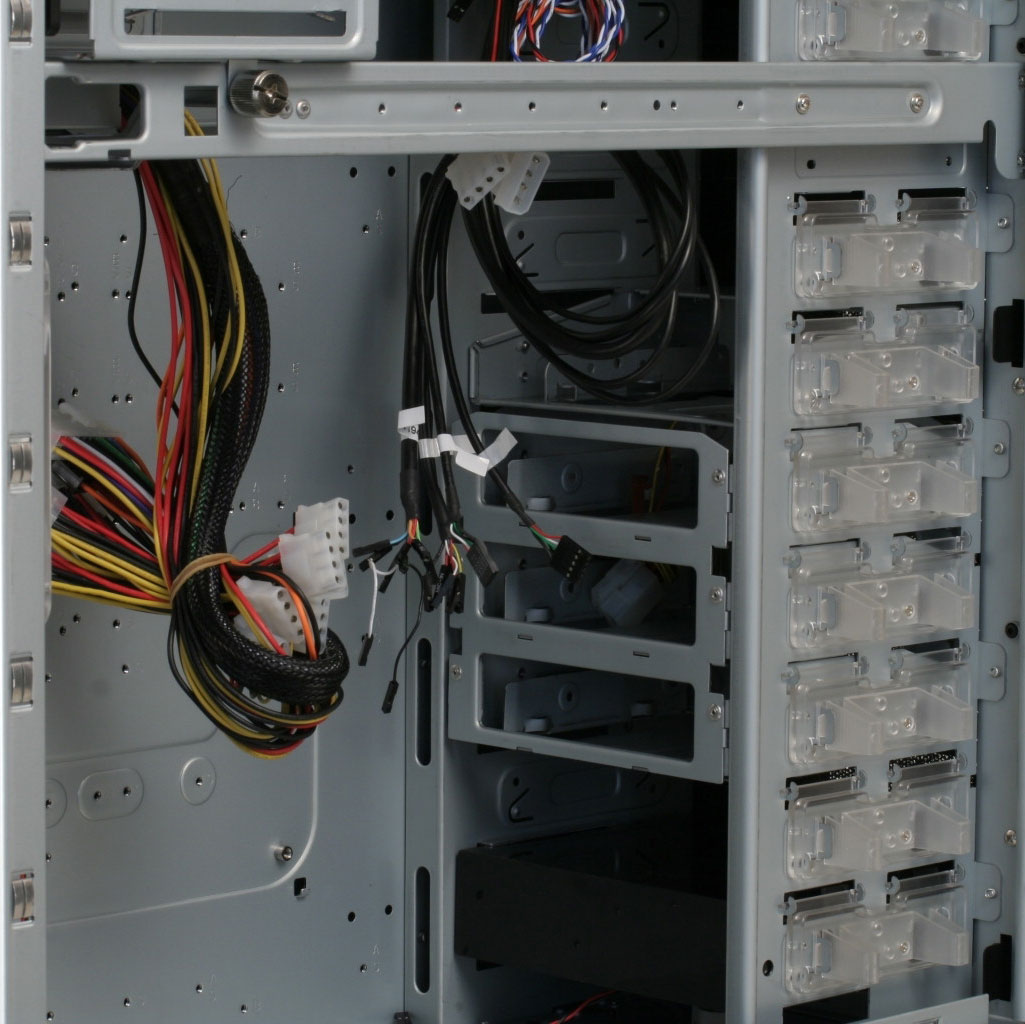

Подключение внешних портов USB не вызывает проблем, поскольку провода, идущие от них, оканчиваются "человеческими" разъемами, а не наборной распушенкой. С разъемами FIrewire ситуация обратная — имеем много проводков, каждый из которых оканчивается индивидуальным разъемом, с аудиоразъемами ситуация точно такая же. Провода, идущие к каждому разъему, убраны в общую оплетку.

Процесс демонтажа БП (это именно процесс, а не одна простая операция) достаточно сложен, и разобраться с ним с наскока не всегда получается. Для этого необходимо выполнить следующие шаги:

• снять корзину винчестеров, расположенную в задней части корпуса
• демонтировать вентилятор и его крепеж, расположенный на верхней стенке корпуса
• открутить винт и снять прижимную планку
• открутить четыре винта, крепящих БП
• отодвинуть БП назад и аккуратно извлечь его из корпуса

Тестирование системного блока с помощью программных приложений

Последний этап представляет собой тестирование с помощью программных средств, осуществляющих сильную нагрузку различных подсистем компьютера, что, в свою очередь, обуславливает достаточно мощное тепловыделение внутри корпуса. Соответственно можно оценить возможности и производительность системы охлаждения корпуса. Для этого этапа будут использованы

• FarCry — тестирование на различных уровнях в течение часа, разрешение 1024 на 768
• ATI Tool — тест 3D View в течение часа

Конфигурация тестового стенда:

• Процессор AMD Athlon 64 3000+
• Кулер GlacialTech 7200
• Системная плата ASUS K8N-E
• Оперативная память Patriot XBLK, 2 два модуля по 512 Мб
• Видеокарта Gigabyte GV-N66256DP
• Жесткий диск WD 2500JD

Наиболее эффективным вариантом работы системы вентиляции является Normal mode, что вполне логично. Однако наиболее оптимальным, с точки зрения отношения эффективности и шума, стоит признать вариант работы системы вентиляции в режиме Silent mode 2 fan, то есть с двумя 120 мм вентиляторами (плюс вентилятор в БП). Данный режим обеспечивает достаточное охлаждение в режиме максимальной нагрузки, и, соответственно тепловыделения подсистем компьютера.

Итоги

Добротный корпус из толстого металла с оригинальным дизайном, а также весьма удобный для сборщика. Оснащен эффективной системой охлаждения с достаточно качественными вентиляторами. Из недостатков стоит отметить взаиморасположение задней корзины для жестких дисков и блока питания, вследствие которого последний имеет устойчивую тенденцию к повышенному нагреву из-за перекрытия корзиной вентиляционных отверстий. Сюда также можно отнести недостаточно хорошо продуманную конструкцию верхней панели корпуса из-за отсутствия пылевого фильтра, весьма странной конструкции с дующим вверх вентилятором и весьма спорное расположение внешних портов ввода/вывода. Есть также некоторые проблемы с обработкой краев металлических конструкций, хотя ни заусенцев, ни сколов там нет, тем не менее, порезаться можно. Да и комплектацию недостаточно мощным блоком питания нельзя назвать достоинством.

Корпус подойдет для сборки системы любой мощности, особенно в случае замены БП, и обеспечит при необходимости легкий доступ к комплектующим системного блока, как для их обслуживания, так и для замены.
