C первым представителем линейки HTPC-корпусов Grandia компании Silverstone мы познакомились еще в 2007 году. К настоящему моменту она насчитывает уже 9 моделей, а к нам на тестирование попал корпус Silverstone Grandia GD06 — модель не самая новая, но по-прежнему широко представленная в розничной продаже и обладающая привлекательной ценой относительно более новых и все еще мало распространенных моделей Grandia GD07 и GD08.

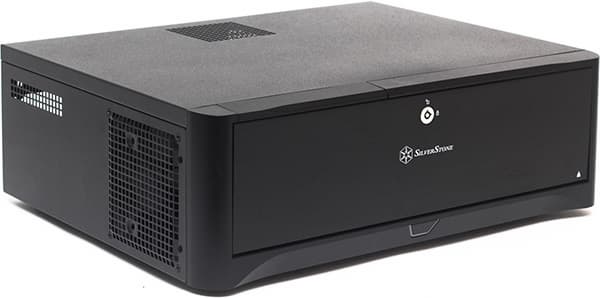

Корпус представляет собой вариацию на тему HTPC в его классическом представлении — ПК для гостиной, устанавливаемый на полку, в стойку или специальную тумбочку для аппаратуры, традиционно подключаемой к телевизору: видеомагнитофонов, DVD- и Blu-ray-проигрывателей, AV-ресиверов. Собственно, на ресивер данная линейка корпусов похожа больше всего.

Важной особенностью Grandia GD06 можно признать его относительно небольшую глубину — всего 34 см, что позволит установить его даже в узкие 40-сантиметровые тумбы. При этом внутри корпуса можно разместить системную плату стандарта microATX, полноразмерный блок питания, видеокарту длиной до 28 см и до 4 полноразмерных жестких дисков одновременно.

SilverStone Grandia GD06

Шасси и стенки корпуса выполнены из достаточно прочной стали толщиной, если верить официальным данным, 0,8 мм. Всю переднюю панель закрывает массивная дверца из окрашенного в черный цвет алюминия. Она скрывает за собой все заглушки, порты и отсеки, оставляя доступной только кнопку включения.

Благодаря такой конструкции корпус будет практически незаметен в интерьере, что для кого-то станет достоинством, а для кого-то — недостатком. Стоит отметить, что декоративная дверца является очень гладкой и приятной на ощупь, в то время как весь остальной корпус окрашен матовой шершавой краской, близкой по тактильным ощущениям к очень мелкой наждачной бумаге. Конечно, трогать корпус приходится не так часто, а на внешний вид эта особенность никак не влияет, но, тем не менее, кинестетики могут остаться недовольны.

SilverStone Grandia GD06

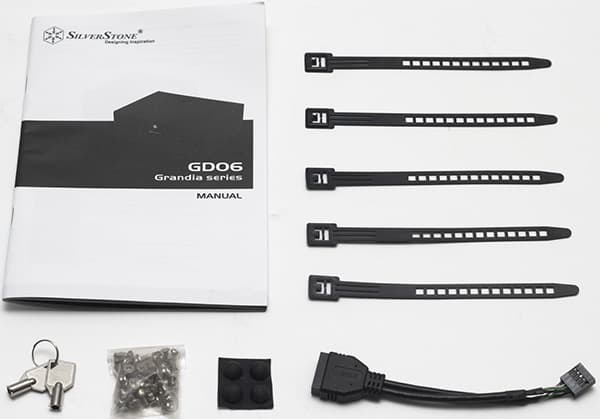

Упакован корпус в качественную коробку с цветной полиграфией, как и все корпуса Silverstone из небюджетного сегмента. Ручки для удобства переноски в ней не предусмотрено. Комплект поставки помимо самого Grandia GD06 включает:

  • три корпусных вентилятора типоразмера 120 мм;
  • переходник для подключения передних портов USB 3.0 к внутренним разъемам системной платы;
  • набор крепежных винтов;
  • 5 крупных стяжек многоразового использования;
  • инструкцию по сборке и эксплуатации, в том числе и на русском языке;
  • набор виброгасящих прокладок для места крепления блока питания.

Если верить комплектной инструкции, то в наборе помимо всего вышеперечисленного должен идти переходник для подключения корпусных вентиляторов напрямую к блоку питания, однако у нас его по какой-то причине не оказалось.

Руководство пользователя помимо стандартных схем и подсказок по правильной сборке ПК в данном корпусе содержит в себе много полезной информации по всевозможным габаритам и ограничениям Grandia GD06. С электронным вариантом инструкции можно ознакомиться на официальном сайте компании Silverstone, и сделать это будет правильнее до покупки, а не после.

Компоновка

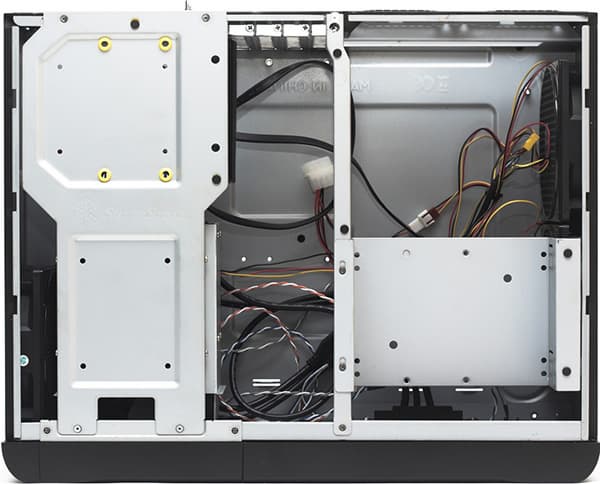

Внутри корпус можно условно разделить на три зоны. В передней части располагаются корзины и посадочные места для оптического привода и дисковых накопителей. Оптический привод в данном случае применяется самый обычный, предназначенный для установки в отсек 5,25″.

SilverStone Grandia GD06

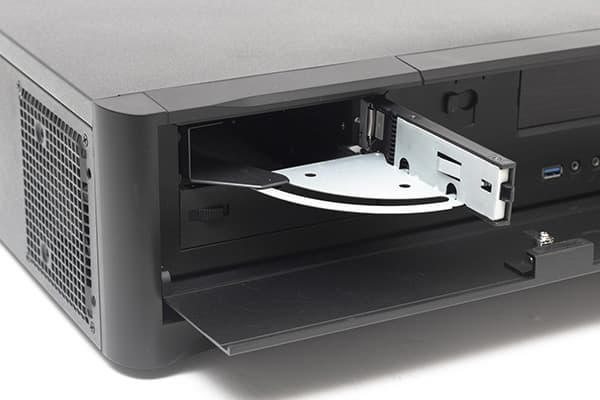

Два из пяти посадочных мест для жестких дисков оснащены механизмом для быстрой установки и снятия накопителей, их откидные пластиковые защелки выходят на левую часть передней панели.

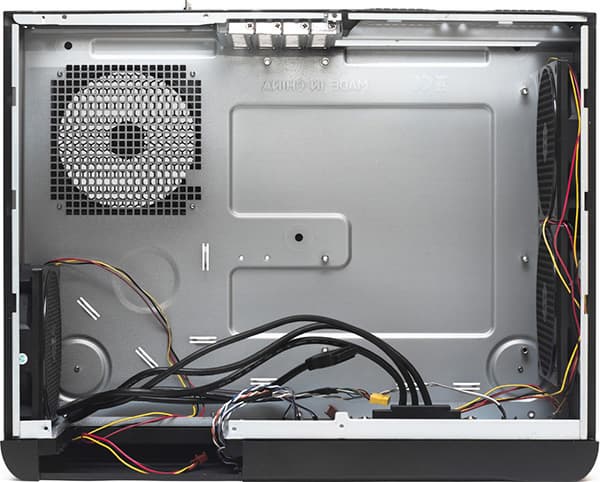

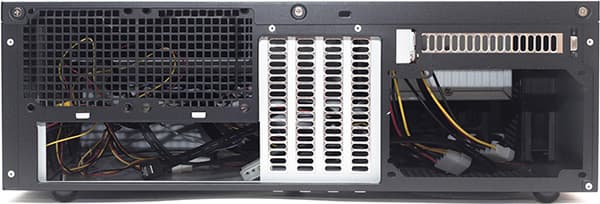

В правой задней части корпуса находится посадочное место для системной платы формата microATX или Mini-ITX и четырех слотов расширения. Из-за недостаточно большой глубины корпуса установленный оптический привод будет препятствовать монтажу крупногабаритных процессорных кулеров: максимальная высота кулера окажется сниженной со 120 мм до 70 мм.

SilverStone Grandia GD06

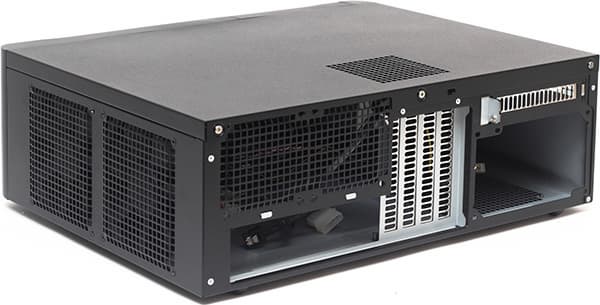

Левая задняя часть отведена под блок питания с глубиной до 150 мм. Конструкция предусматривает двустороннюю установку блока питания, однако для снижения уровня шума и температуры компонентов блок питания рекомендуется устанавливать вентилятором вниз.

Конструкция

Габариты Grandia GD06 — 440 (Д) × 340 (Ш) × 150 (В) мм, а вес без упаковки и блока питания составляет 4,85 кг. Корпус хоть и выполнен из стали, но весит все равно относительно немного вследствие своих скромных габаритов.

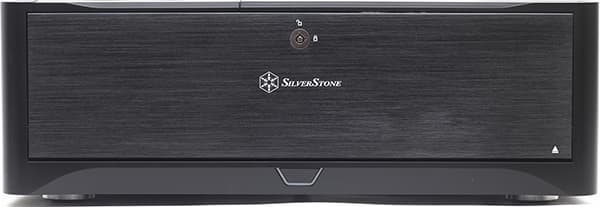

Алюминиевая дверца на передней панели держится за счет небольшого магнита и самостоятельно открыться не пытается. В случае необходимости ее можно закрыть идущим в комплекте ключом, а также повесить на заднюю стенку кенсингтонский замок, чтобы дети и злоумышленники не смогли самостоятельно добраться до скрывающейся в недрах ПК информации.

SilverStone Grandia GD06

Как уже было отмечено выше, из органов управления при закрытой крышке доступна только кнопка включения, расположенная по центру в нижней части передней панели. Безусловно, это удобный и логичный вариант, но с другой стороны, зачем тогда нужна возможность запирать переднюю дверцу на ключ? По сути, только для того, чтобы дети не смогли самостоятельно поставить диск в привод. Хотя никто не мешает пойти на преступление и поменять при сборке коннекторы Power и Reset местами.

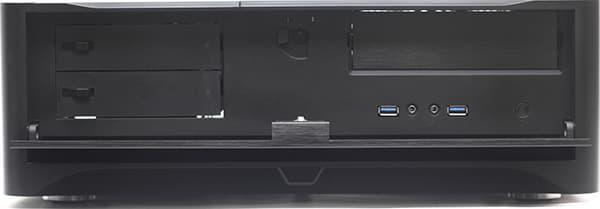

К сожалению, при открытой дверце смотрится Grandia GD06 уже не столь интересно: выделяются пластиковые крышки двух отсеков для жестких дисков и на виду оказывается оптический привод, не обладающий, как правило, какими-либо дизайнерскими изысками.

SilverStone Grandia GD06

Два порта USB 3.0 (могут быть использованы как USB 2.0), разъемы для подключения микрофона и наушников, а также небольшая круглая кнопка перезагрузки расположились в правом нижнем углу передней панели. Порты USB находятся далеко друг от друга, с одновременным подключением двух крупногабаритных устройств проблем возникнуть не должно. Правда, закрыть дверцу при наличии подключенных флешек или других схожих по габаритам устройств скорее всего не удастся — для этого их максимальная длина должна составлять не более 16 мм.

Во время работы ПК кнопка включения подсвечивается по периметру голубым свечением. Оно всегда горит приглушенно, а в моменты активности дисковой подсистемы зажигается более ярко. Еще два синих светодиода располагаются в каждой из откидывающихся крышек двухместной корзины для жестких дисков — правда, они горят всегда, если встроенные в корзину SATA-разъемы запитаны от блока питания, что может быть не совсем удобно.

SilverStone Grandia GD06

Замок, запирающий переднюю дверцу, как и ключ от него, выполнены из металла и выглядят достаточно надежными. Кнопка включения заметно люфтит и не всегда четко срабатывает с первого раза, при этом кнопка сброса обладает намного более качественным и приятным в обращении механизмом.

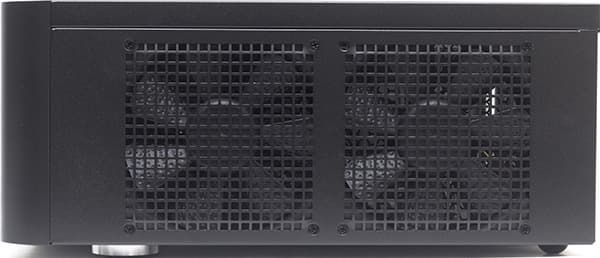

Обе боковые стенки несут на себе только вентиляционные отверстия и посадочные места под вентиляторы. Небольшое вентиляционное отверстие присутствует и на верхней стенке в районе видеокарты.

SilverStone Grandia GD06

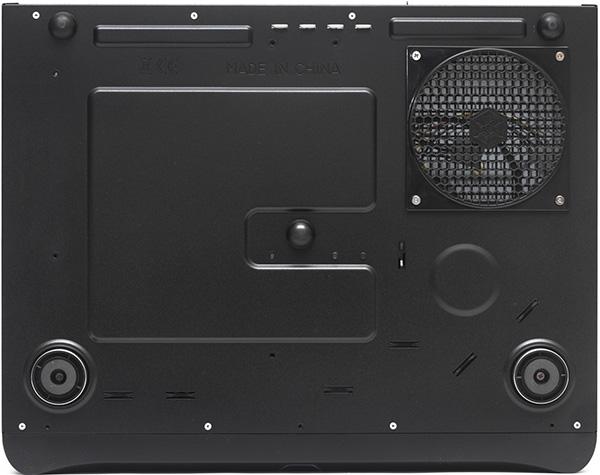

Корпус устанавливается на 4 достаточно высокие прорезиненные ножки. Передние выполнены в классическом для этой линейки дизайне алюминиевых цилиндров, а задние сделаны из обычного, ничем не примечательного черного материала — небольшая экономия, но она, скорее всего, никогда не будет заметна. Стои́т Grandia очень уверенно, и поднимать его благодаря высоким ножкам очень удобно.

Система вентиляции

Вентиляция в данном корпусе работает по принципу избыточного давления. В комплект поставки входит 3 корпусных вентилятора типоразмера 120 мм, и все они работают на вдув, что теоретически должно положительно сказаться на качестве охлаждения и количестве пыли внутри корпуса.

Все три вентилятора абсолютно идентичные, их номинальная скорость вращения составляет 1200 об/мин. Способ подключения вентиляторов — только к стандартному 3-контактному разъему системной платы.

SilverStone Grandia GD06

Первый вентилятор расположен на левой стенке корпуса, при желании его можно заменить на 80-миллиметровый аналог. Еще два вентилятора расположены на правой стенке корпуса. При желании количество вентиляторов в корпусе можно увеличить до 5, установив еще 2 дополнительных охладителя типоразмера 80 мм на заднюю стенку. Способ крепления всех корпусных вентиляторов — стандартные винты под крестовую отвертку.

Каждое посадочное место системы вентиляции Grandia GD06 оснащается пылевым фильтром из прочной синтетической сетки, способным задержать бо́льшую часть крупной пыли и грязи. Однако подобраться к ним будет очень нелегко, так как все фильтры прикручены к самим вентиляторам с внутренней стороны корпуса — это значительный недостаток, ведущий к тому, что фильтры почти со 100%-ной вероятностью будут обречены на работу без чистки в течение нескольких лет.

SilverStone Grandia GD06

Еще один пылевой фильтр расположен на нижней стенке корпуса в зоне установки блоки питания. Он также крепится к корпусу с помощью 4 винтов, однако размещен с внешней стороны, что значительно облегчит его периодическую очистку.

Сборка системного блока

Прежде всего стоит отметить, что сборка полноценного ПК даже в достаточно дорогом и «навороченном», но компактном корпусе почти всегда будет значительно сложнее и дольше, чем в простейшем безымянном «тазике» типоразмера miditower и более габаритных. Поэтому часть затруднительных моментов следует воспринимать не столько в качестве недостатков модели, сколько как особенности, продиктованные обстоятельствами (форм-фактором).

Для сборки ПК в корпусе Silverstone Grandia GD06 потребуется очень много орудовать крестовой отверткой, причем желательно не одной, так как в корпусе используются винты нескольких видов, начиная от достаточно крупных и заканчивая совсем маленькими.

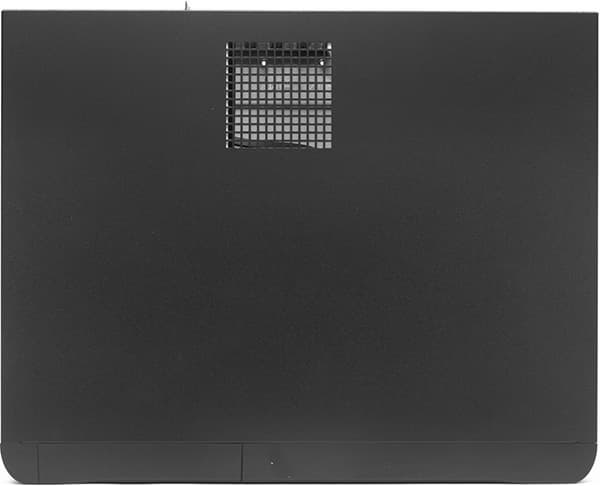

Верхняя стенка корпуса прикручена тремя винтами и снимается традиционным прислонно-сдвижным методом. После ее демонтажа открывается отличный вид на внутреннее убранство Grandia GD06.

SilverStone Grandia GD06

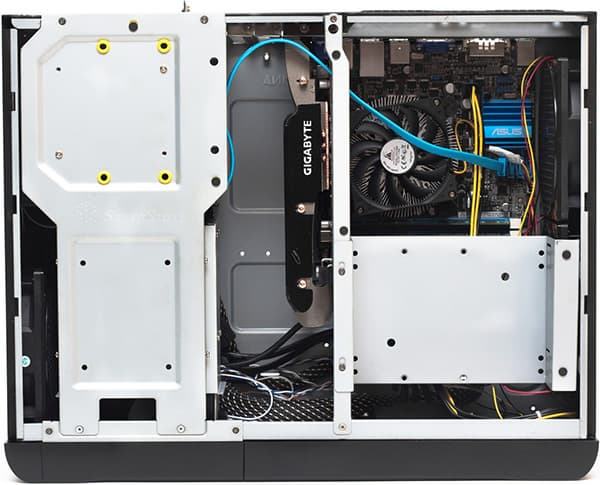

Для нормальной установки системной платы и блока питания необходимо снять как корзину для жестких дисков с «горячей» заменой в левой части корпуса, так и кронштейн для оптического привода в правой. Для этого придется открутить в общей сложности еще 8 винтов, причем винты в передней и задней части отличаются по длине и диаметру.

Демонтаж корзины для жестких дисков возможен только при полностью открытых откидных заглушках, что вносит дополнительные мелкие неудобства.

SilverStone Grandia GD06

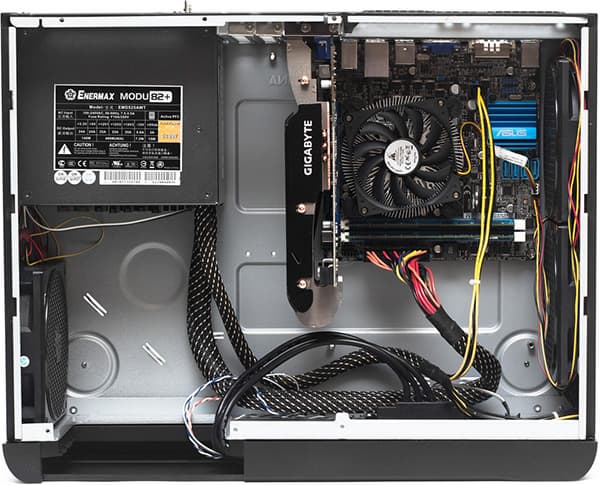

Системная плата устанавливается на заранее проставленные производителем латунные шестигранники с резьбой и фиксируется винтами. Перед установкой оптического привода и накопителей лучше сразу установить блок питания, не забыв перед этим воспользоваться демпферными прокладками из комплекта поставки.

Важно отметить, что с некоторыми модульными блоками питания может возникнуть ситуация, при которой колодки разъемов и выходящие из них провода будут упираться в корзину для жестких дисков, что приведет к вынужденной замене блока питания или его менее удачной установке в перевернутом положении, вентилятором вверх.

SilverStone Grandia GD06

На внутренней стороне нижней стенки есть несколько специальных прорезей, через которые можно пропустить комплектные стяжки и более аккуратно подвести питающие провода от блока питания к системной плате, видеокарте и оптическому приводу. Неиспользуемые провода можно постараться аккуратно уложить в левой части корпуса ближе к передней панели, непосредственно под съемной корзиной.

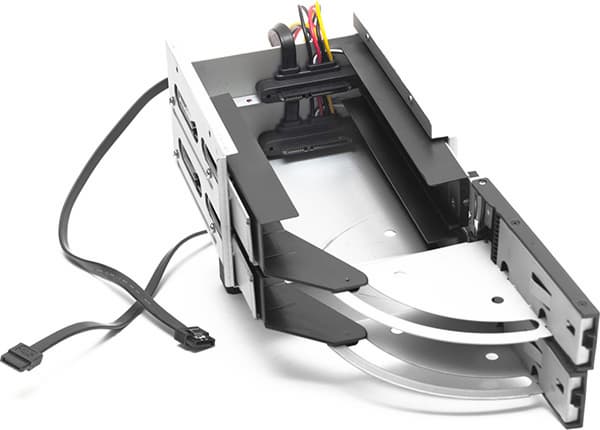

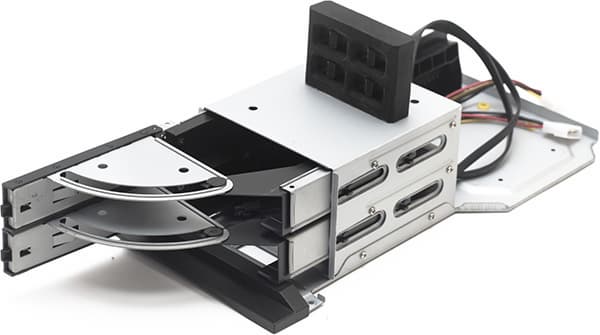

В корзину для жестких дисков встроены разъемы для подключения 3,5″ накопителей стандарта SATA. Диски вставляются в отсеки без каких-либо дополнительных боксов или направляющих, что с одной стороны позволяет менять диски быстрее, а с другой делает этот процесс немного более сложным и требующим повышенной аккуратности: диск может легко соскочить с направляющих и застрять в отсеке.

Полноценное использование низкопрофильных дисков в этих отсеках, по всей видимости, не представляется возможным: диск полностью заходит в корзину, успешно подключается к встроенным разъемам, однако защелка отсека отказывается закрываться. Решение получается рабочее, но исключительно несимпатичное.

SilverStone Grandia GD06

На самом деле подпружиненные защелки и механизм открытия описанных выше отсеков — это одно из самых слабых мест Grandia GD06. Отпирающий отсек сдвижной механизм часто дает сбой, защелку приходится усиленно дергать, после чего она внезапно с силой распахивается на все 90 градусов. При этом через раз выдвижной механизм еще и распадается на две составные части. Собрать их обратно не трудно, но неприятный осадок все равно остается. Весь механизм в целом выполнен откровенно плохо и, по большому счету, его наличие в HTPC является абсолютно невостребованным.

SilverStone Grandia GD06

Благо в случае использования всего лишь двух полноразмерных жестких дисков можно обойтись вообще без использования злополучной корзины. Одно универсальное посадочное место под 2,5″/3,5″ накопители располагается непосредственно за ней, на том же съемном стальном элементе. В этом случае диск будет стоять перпендикулярно передней панели, крепление только винтовое, для 3,5″ варианта предусмотрены небольшие демпферные прокладки.

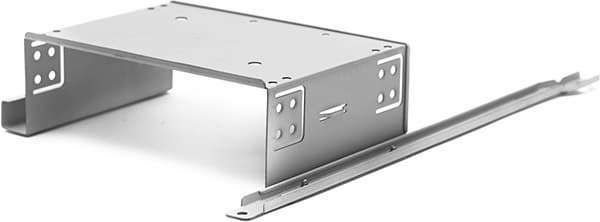

Второй полноразмерный накопитель можно разместить в нижней части кронштейна для оптического привода, то есть непосредственно под ним. Стандартный HDD значительно короче любого привода и его установка не должна украсть место у процессорного кулера. Крепеж всех устройств к данному кронштейну традиционный — 4 винта под крестовую отвертку, а для демпферных прокладок на этот раз не хватило места или бюджета.

SilverStone Grandia GD06

Заглушки плат расширения являются съемными и фиксируются индивидуальными винтами. Теоретически в корпус можно установить 5 плат расширения, если использовать для самой нижней платы Г-образную плату-переходник, которая в комплекте поставки отсутствует. На практике же перспектива использования даже 4 плат одновременно в этом корпусе выглядит весьма и весьма туманно. А пятый слот, расположенный над блоком питания, можно использовать, например, для установки планки с дополнительными USB-портами.

Порты USB 3.0 с передней панели подключаются монолитной 20-контактной колодкой. В случае необходимости можно использовать переходник на 8-контактную колодку USB 2.0. Аудиоразъемы также подключаются монолитным коннектором с поддержкой стандарта HDA без обратной совместимости с AC’97. Набор проводов для подключения кнопок и индикации представлен традиционной россыпью, встроенного спикера в корпусе нет.

SilverStone Grandia GD06

Тестирование эффективности системы вентиляции корпуса

Последний этап исследования представляет собой тестирование с помощью программных средств, нагружающих различные подсистемы компьютера, что, в свою очередь, обуславливает достаточно мощное тепловыделение. Таким образом можно оценить возможности и производительность системы охлаждения корпуса.

В конфигурацию тестового стенда входили следующие комплектующие:

  • Материнская плата ASUS P8H61-I LX
  • Процессор Intel Celeron G540 с боксовым кулером
  • Видеокарта Radeon HD5750 с пассивным охлаждением
  • Жесткий диск Seagate ST9640320AS
  • Оперативная память Kingston KVR1333D3N9 (2 планки)
  • Блок питания Silverstone ST45SF-G

Эта конфигурация является унифицированной для тестирования всех малогабаритных корпусов, поэтому в нее входит 2,5″ жесткий диск и процессорный кулер с высотой, близкой к минимальной. В тех корпусах, где установка дискретного графического ускорителя не представляется возможной, используется интегрированная в процессор графика.

Эффективность корпусного вентилятора была протестирована в двух режимах: номинальном (питание от 12 В) и тихом (питание от 5 В).

Замеры температуры производились программой SpeedFan в следующих режимах:

  • Idle — режим простоя. Работа операционной системы Windows 7 Домашная Расширенная со включенным антивирусом MS Essentials и фоновыми процессами в течение 1 часа.
  • Video (CPU) и Video (DXVA) — просмотр ролика Full HD (BDRemux) с помощью плеера VLC 2.0 с выключенным и включенным аппаратным декодером в течение 1 часа.
  • LinPack — нагрузка центрального процессора расчетами в программе-бенчмарке Intel в течение 1 часа. Данный софт славится тем, что создает нетипично высокую нагрузку на CPU, прогревая его до максимального уровня.
  • FurMark — нагрузка графического ускорителя и, в меньшей степени, центрального процессора в специализированном бенчмарке в течение 1 часа.
  • FurMark+LinPack — одновременный запуск обоих бенчмарков и их прогон в течение 1 часа. Здесь нагрузка на компоненты ПК должна быть максимальной.

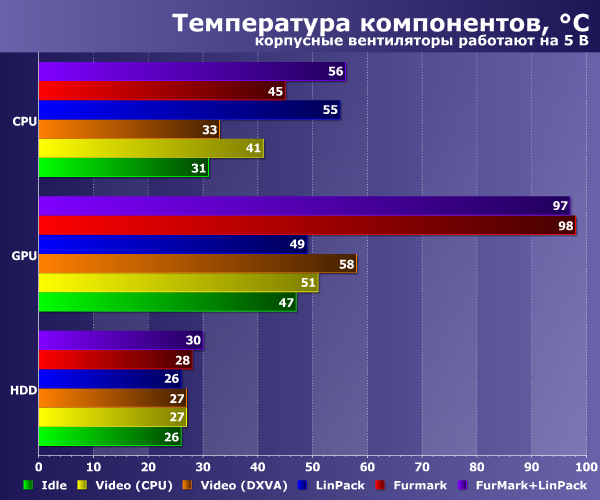

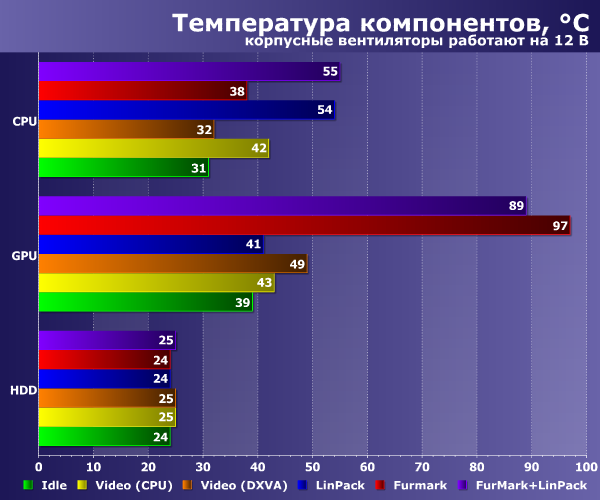

Результаты тестов представлены на диаграммах:

К сожалению, Silverstone Grandia GD06 не смог показать более высокую эффективность охлаждения, чем протестированные нами ранее по этой же методике корпуса компании Sugo SG09 и Fortress FT03-Mini. Безусловно, результаты подобных тестов всегда очень сильно зависят от набора комплектующих, и назвать систему охлаждения данного корпуса исключительно плохой будет неправильно.

Но все же использовать для игр относительно мощную видеокарту с пассивным охлаждением в составе Grandia GD06 определенно не стоит. При этом проблем с охлаждением всех жестких дисков возникать не должно, так как практически все нагнетаемые в корпус воздушные потоки в первую очередь проходят через посадочные места для HDD или SSD.

При понижении питающего вентиляторы напряжения до 5 В качество охлаждения снижается отнюдь не так сильно, как издаваемый вентиляторами шум, в связи с чем их эксплуатация в номинальном режиме может оказаться далеко не оптимальным решением.

Измерение уровня шума

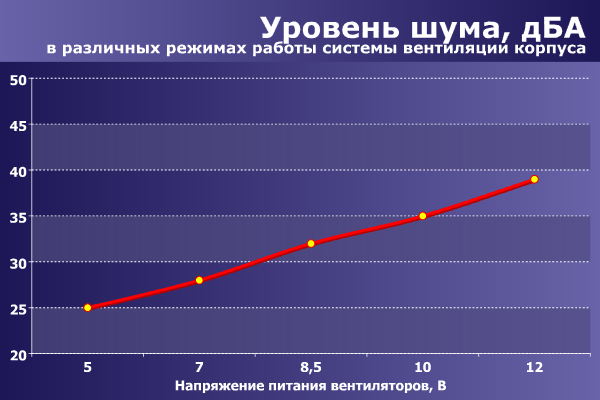

Измерение уровня шума проводится в соответствии с нашей методикой при помощи шумомера Октава 110А-Эко в звукоизолированной комнате с типичным уровнем шума 20 дБА. Во время измерения все электроприборы в комнате отключаются.

Для регулирования напряжения питания вентиляторов использовался автономный управляемый преобразователь.

В данном случае мы эмулировали настольное размещение корпуса, когда от центра передней панели до головы пользователя расстояние составляет около 0,3 метра.

При таких условиях эксперимента и питании вентиляторов от 5 вольт шум находится на низком уровне. В случае размещения корпуса на тумбе под столом уровень шума несколько снизится, и в этом случае уже можно будет считать систему охлаждения корпуса условно бесшумной.

При питании вентиляторов от 7 вольт шум системы охлаждения корпуса можно оценить как пониженный относительно типичного уровня шума для жилого помещения в дневное время суток при условии настольного расположения корпуса и размещения пользователя в ближнем поле от него. В случае размещения корпуса на тумбе под столом уровень шума несколько снизится, и в этом случае можно будет считать систему охлаждения корпуса достаточно тихой.

Стоит отметить не слишком высокое качество комплектных вентиляторов, которое проявляется в характерном стуке их электроприводов при низких питающих напряжениях 5—7 вольт. Звук не очень сильный, но на близком расстоянии хорошо различим при условии низкого фонового шума в помещении.

При питании вентилятора от 8,5—10 вольт шум системы охлаждения корпуса можно оценить как находящийся на среднетипичном уровне для жилого помещения в дневное время суток.

При питании вентилятора от 12 вольт шум вплотную приближается к значению в 40 дБА — это граница эргономичного уровня для жилого помещения в дневное время суток. Шум подобного уровня уже хорошо заметен в жилом помещении на расстоянии 2-3 метров от источника.

Размещение корпусаНастольное (по центру)
Источник шума без корпуса, дБА45
Источник шума в корпусе, дБА44
Ослабление шума, дБА1
Источник шума и корпусные вентиляторы (12 В) одновременно, дБА45
Корпусные вентиляторы (12 В), дБА39
Приращение шума за счет корпусных вентиляторов, дБА1

Таким образом, от комплектной системы охлаждения можно добиться довольно низкого уровня шума, но для этого придется произвести минимальную настройку. Любителям тишины стоковая система вентиляции вряд ли подойдет. При подключении вентиляторов к системной плате шум, скорее всего, будет находиться на среднем или чуть ниже среднего уровне.

Корпус имеет сплошную переднюю декоративную дверь, полностью закрывающую переднюю панель, но на верхней панели расположено небольшое вентиляционное отверстие, а по бокам и снизу расположены вентиляционные отверстия большой площади. Таким образом, спереди обеспечивается минимальное ослабление шума, возникающего во внутреннем объеме корпуса, хотя на слух его заметить почти невозможно. На шумоизолирующие способности корпуса рассчитывать не стоит, но этого никто и не обещал.

Позиционирование и выводы

Silverstone Grandia GD06, как, впрочем, и вся линейка Grandia, не пытается претендовать на иную роль, кроме традиционного корпуса для HTPC, который устанавливается в гостиной недалеко от большого телевизора или проектора и остальной аппаратуры, составляющей основу современного домашнего кинотеатра.

При этом совершенно не обязательно использовать HTPC только для мультимедийных задач. Grandia GD06 предусматривает установку видеокарты длиной до 280 мм, так что и геймеры должны остаться довольны: такой ПК в совокупности с большим экраном и беспроводным джойстиком может стать неплохой заменой или дополнением для игровой консоли.

Конечно, никто не запрещает вспомнить прошлое и попробовать использовать данный корпус в качестве решения форм-фактора desktop, установив его на стол, непосредственно под монитором, но такое расходование ресурсов будет как минимум странно.

Корпус весьма строго и лаконично выглядит с закрытой декоративной дверцей, предусматривает установку полноразмерного блока питания, игровой видеокарты и большого количества жестких дисков — все это можно смело записать в его достоинства.

При этом с открытой дверцей внешний вид Grandia GD06 становится намного проще, а его шарм развеивается. Процесс сборки ПК в этом корпусе занимает немало времени и вынуждает очень активно работать отверткой. Механизм корзины для дисков с «горячей» заменой выполнен откровенно плохо, а для такой более важной в HTPC вещи, как картовод, в корпусе просто не остается места. Комплектные вентиляторы работают недостаточно тихо при номинальном напряжении, а для снятия пылевых фильтров придется практически полностью разбирать весь корпус.


Средняя текущая цена (количество предложений)
Корпус SilverStone Grandia GD06
$156(1)


Корпус SilverStone Grandia GD06 предоставлен на тестирование производителем
